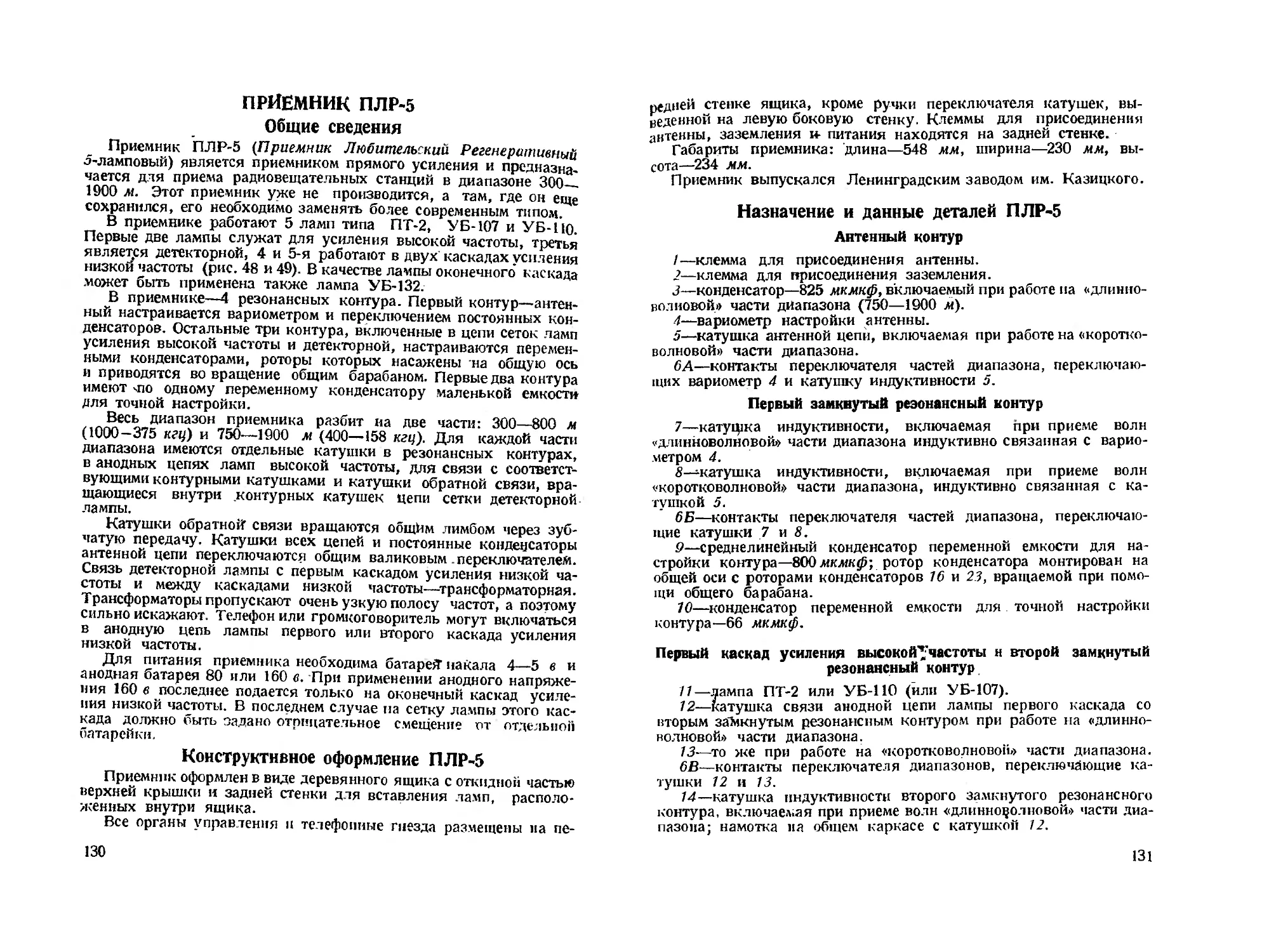

ПРИЕМНИК ПЛР-5
Общие сведения
Приемник ПЛР-5 (Приемник Любительский Регенеративный
5-ламповый) является приемником прямого усиления и предназна-
чается для приема радиовещательных станций в диапазоне 300—
1900 м. Этот приемник уже не производится, а там, где он еще
сохранился, его необходимо заменять более современным типом.
В приемнике работают 5 ламп типа ПТ-2, УБ-107 и УБ-110.
Первые две лампы служат для усиления высокой частоты, третья
является детекторной, 4 и 5-я работают в двух каскадах усиления
низкой частоты (рис. 48 и 49). В качестве лампы оконечного’ каскада
может быть применена также лампа УБ-132.
В приемнике—4 резонансных контура. Первый контур—антен-
ный настраивается вариометром и переключением постоянных кон-
денсаторов. Остальные три контура, включенные в цепи сеток ламп
усиления высокой частоты и детекторной, настраиваются перемен-
ными конденсаторами, роторы которых насажены на общую ось
и приводятся во вращение общим барабаном. Первые два контура
имеют тю одному переменному конденсатору маленькой емкости
для точной настройки.
Весь диапазон приемника разбит на две части: 300—800 м
(1000 -375 кгц) и 750—1900 м (400—158 кгц). Для каждой части
диапазона имеются отдельные катушки в резонансных контурах,
в анодных цепях ламп высокой частоты, для связи с соответст-
вующими контурными катушками и катушки обратной связи, вра-
щающиеся внутри контурных катушек цепи сетки детекторной
лампы.
Катушки обратной связи вращаются общйм лимбом через зуб-
чатую передачу. Катушки всех цепей и постоянные конденсаторы
антенной цепи переключаются общим валиковым переключателем.
Связь детекторной лампы с первым каскадом усиления низкой ча-
стоты и между каскадами низкой частоты—трансформаторная.
Трансформаторы пропускают очень узкую полосу частот, а поэтому
сильно искажают. Телефон или громкоговоритель могут включаться
в анодную цепь лампы первого или второго каскада усиления
низкой частоты.
Для питания приемника необходима батарей накала 4—5 в и
анодная батарея 80 или 160 в. При применении анодного напряже-
ния 160 в последнее подается только на оконечный каскад усиле-
ния низкой частоты. В последнем случае па сетку лампы этого кас-
када должно быть задано отрицательное смещение от отдельной
батарейки.
Конструктивное оформление ПЛР-5
Приемник оформлен в виде деревянного ящика с откидной частью
верхней крышки и задней стенки для вставления ламп, располо-
женных внутри ящика.
Все органы управления п телефонные гнезда размещены на пе-
130
редней стенке ящика, кроме ручки переключателя катушек, вы-
веденной на левую боковую стенку. Клеммы для присоединения
антенны, заземления и- питания находятся на задней стенке.
Габариты приемника: длина—548 мм, ширина—230 мм, вы-
сота—234 мм.
Приемник выпускался Ленинградским заводом им. Казицкого.
Назначение и данные деталей ПЛР-5
Антенный контур
/—клемма для присоединения антенны.
2—клемма для присоединения заземления.
3—конденсатор—825 мкмкф, включаемый при работе на «длинно-
волновой» части диапазона (750—1900 м).
4—вариометр настройки антенны.
5—катушка антенной цепи, включаемая при работе на «коротко-
волновой» части диапазона.
6А—контакты переключателя частей диапазона, переключаю-
щих вариометр 4 и катушку индуктивности 5.
Первый замкнутый резонансный контур
7—катущка индуктивности, включаемая при приеме волн
«длинноволновой» части диапазона индуктивно связанная с варио-
метром 4.
8—катушка индуктивности, включаемая при приеме волн
«коротковолновой» части диапазона, индуктивно связанная с ка-
тушкой 5.
6Б—контакты переключателя частей диапазона, переключаю-
щие катушки 7 и 8.
9—среднелинейный конденсатор переменной емкости для на-
стройки контура—800 мкмкф; ротор конденсатора монтирован на
общей оси с роторами конденсаторов 16 и 23, вращаемой при помо-
щи общего барабана.
10—конденсатор переменной емкости для точной настройки
контура—66 мкмкф.
Первый каскад усиления высокой’’частоты н второй замкнутый
резонансный контур
11—дампа ПТ-2 или УБ-110 (или УБ-107).
12—катушка связи анодной цепи лампы первого каскада со
вторым замкнутым резонансным контуром при работе на «длинно-
волновой» части диапазона.
13—то же при работе на «коротковолновой» части диапазона.
6В—контакты переключателя диапазонов, переключающие ка-
тушки 12 и 13.
14—катушка индуктивности второго замкнутого резонансного
контура, включаемая при приеме волн «длинноволновой» части диа-
пазона; намотка на общем каркасе с катушкой 12.
131
15—то же при приеме воли «коротковолновой» части диапазона;
Намотка на общем каркасе с катушкой 13.
6Г—контакты переключателя диапазонов, переключающие кн-
тушки 74 и 15.
16—среднелинейный конденсатор переменной емкости для на-
стройки второго контура—800 мкмкф; см. пояснения к п. 9.
17—конденсатор ^переменной емкости для точной настройки
контура—66 мкмкф.
Второй каскад усиления высокой частоты и третий замкнутый
резонансный контур
18—лампа ПТ-2 или УБ-110 (или УБ-107).
19—катушка связи анодной цепи лампы второго каскада увч с
третьим замкнутым контуром при работе па «длинноволновой»
части диапазона.
Рис. 48. Принципиальная
20—катушка индуктивности третьего замкнутого контура,
включаемая при приеме водн «длинноволновой» части диапазона;
намотка йа общем каркасе с катушкой 79.
21—катушка связи анодной цепи лампы второго каскада увч
с третьим замкнутым контуром, при работе на «коротковолновой»
части диапазона.
22—катушка индуктивности третьего замкнутого контура, вклуз-
132
чаемая при приеме волн «коротковолновой» части диапазона; па-
мотка на общем каркасе с катушкой 21.
6Д,6Ж.—контакты переключателя диапазонов, переключающие
катушки 19 и 12, 20 и 22.
23—конденсатор переменной емкости для настройки третьего
резонансного контура—800 мкмкф.
Регенеративный детектор
25—конденсатор гридлика—165 мкмкф.
26—сопротивление гридлика— со 1,5 мгом.
27—лампа ПТ-2 или УБ-107.
28—катушка обратной связи «длинноволновой» части диапазона;
намотка на цилиндрическом каркасе, вращающемся внутри кар-
каса катушек 19 и 20 при помощи общей ручки с катушкой 29 че-
рез зубчатую передачу.
29—то же «коротковолновой» части диапазона; намотка на ци-
линдрическом карскасе, вращающемся внутри каркаса катушек 21
и 22; см. пояснения к п. 28.
схема приемника ПЛР-5.
6Е—контакты переключателя диапазона, переключающие ка-
тушки 28 и 29.
30—междуламповый трансформатор для связи с первым каска-
дом усиления низкой частоты.
31—конденсатор, блокирующий I обмотку трансформатора 30.
138
Первый каскад усиления низкой частоты
32—лампа ПТ-2 или УБ-107.
33—междуламповый трансформатор для связи со вторым кас-
кадом усиления низкой частоты.
34—гнезда для включения громкоговорителя или телефона в
анодную цепь лампы 32.
Второй каскад усиления низкой частоты
35—лампа ПТ-2, УБ-107 или УБ-132.
36—гнезда для включения громкоговорителя или телефона в
анодную цепь лампы 35.
37—блокировочный конденсатор к громкоговорителю или теле-
фону, включаемому в гнезда 36.
Цепи питания
38—клеммы для присоединения источников питания.
39—реостат накала общий для всех ламп.
40—блокировочный конденсатор источника анодного напряже-
ния.
Режимы ПЛР-5
Напряжение батареи накала . ...............• . 4—5 в.
Общий ток накала яри лампах ПТ-2 .......... 300—360 ма.
Общий .ток накала при лампах УБ-110 и УБ-107 330—420 ма.
Общий ток накала при лампах УБ-110, УБ-107 и УБ-132 400—
— 510 ма
Анодное напряжение первых четырех каскадов........80	в.
Анодное напряжение оконечного каскада-....... 80—160 в.
Общий анодный ток при лампах ПТ-2 ....... 6—11 ма.
Общий анодный ток при лампах УБ-110 и УБ-107 12—18 ма.
Общий анодный ток при лампах УБ-110, УБ-107 и УБ-132
18—28 ма.
Смещение на сеткухоконечного каскада............4—6 в.
Ориентировочный расход ламп на эксплоатацию ПЛР-5
Варианты комплектов ........... I
Тип............’...............ПТ-2
Колич. в комплекте............. 5
Расход на 100 час. работы . . . 0,5
_________И________,
УБ-110 УБ-107 УБ-132
2	2 или 3	1 или 0
0,2l 0.21 или 0,3 0,1 или 0
Эксплоатация ПЛР-5
Подготовка к первому включению
1.	Присоединить антенну и заземление.
2.	Присоединить батарею накала напряжением 4—5 в.
1 Норма отдела Радиофикации РУ НКСвязи.
134
3.	При работе с анодной батареей 80 в замкнуть накоротко пере-
мычкой клеммы «—С>> и <(+С>>, а при работе с анодной батареей
160 в, снять перемычку с этих клемм.
4.	При работе с анодной батареей напряжением 160 в присоеди-
нить к клеммам «—С» и «4-С» батарею сеточного смещения на-
пряжением 4—6 в.
5.	При работе с анодной батареей напряжением 80 в замкнуть
накоротко перемычкой клеммы «4-80» и «4-760», а при работе с
анодной батареей напряжением 160 в, снять перемычку с этих
клемм.
Рис. 4S. Схема расположения органов управления приемника ПЛР-5.
6.	Присоединить анодную батарею.
7.	Проверить правильность присоединения батарей и их по-
лярность.
8.	Включить в приемник громкоговоритель или головной те-
лефон путем вставления его вилки в гнезда 34 или 36, в зависимости
от того, с одним или с двумя каскадами усиления низкой частоты
предполагается вести приём.
9.	Ручку реостата накала 39 повернуть против часовой стрелки
до отказа.’
10.	Вставить лампы в гнезда. В случае применения в оконеч-
ном каскаде лампы УБ-132 последняя вставляется в гнезда край-
ней правой панели.
Включение приемника и подготовка к настройке
11.	Вращая ручку 6А—6Ж для приема станции, работающей в
диапазоне воли 300—800 .и, включить «коротковолновый» комплект
катушек, а для приема станции, работающей в диапазоне волн
135
750—1900 м включить «длинноволновый» комплект катушек.
12.	Вращая ручку реостата накала 39 в направлении движения
часовой стрелки, установить нормальный накал ламп.
13.	Закрыть крышку ящика.
14.	Слушая в головные телефоны или громкоговоритель и быстро
вращая лимб обратной связи 28, 29, проверить способность приемника •
к генерации колебаний, после чего поставить лимб 28, 29 в поло-
жение 0°.
15.	установить барабан оси беременных конденсаторов 9, 16,23
в некоторое положение и, вращая лимб антенного вариометра 4
и ручки контурных конденсаторов-корректоров 70 и 77, настроить
все колебательные контуры приемника в резонанс, определяемый,
наибольшим 'уровнем шумов.
Настройка приемника на громко слышимую станцию
16.	Медленно вращать барабан переменных конденсаторов 9,
16, 23 и ручку антенного вариометра 4 и, в случае отхода контуров
от положения 'настройки на резонанс, производить, одновременно
подстройку контуров приемника конденсаторами-корректорами 10
и 17 до тех пор, пока не будет услышана передача желаемой
станции.
Настройка на слабо слышимую станцию
17.	Настройку в этом случае следует производить так же, как
указано вп. 16, но лимб обратной связи 28, 29 при настройке сле-
дует непрерывно держать в таком положении, при котором прием-
ник находится на грани возникновения Генерации, т. е. одновре-
менно с вращением барабана переменных конденсаторов 9, 16, 23
и лимба антенного вариометра 4 следует производить регули-
ровку обратной связи, вращая лимб 28, 29.
18.	Для облегчения настройки на слабо слышимую станцию
можно производить ее следующим образом:
а)	увеличить обратную связь до возникновения генерации;
б)	медленно вращая барабан переменных конденсаторов
9,16, 23, лимб вариометра 4 и ручки конденсаторов-корректоров
10 и 17 и поддерживая лимбом обратной связи 28, 29 режим, близ-
кий к срыву генерации, обнаружить станцию по характерному
свисту;
в)	продолжая медленно вращать барабан конденсаторов, до-
биться нулевых биений;
г)	вращая лимб обратной связи, уменьшить обратную связь
до положения, при котором передача будет слышна без искажений,
свистов и хрипов;
д)	врашая барабан конденсаторов, лимб антенного вариометра
и ручки корректирующих конденсаторов, более точно - настроить
приемник на волну принимаемой станции (на максимальную гром-
кость).
136
Регулировка громкости и отстройка от мешающих станций
19.	Включая телефон или громкоговоритель после первого или
второго каскада усиления низкой частоты (гнезда 34 или 36), можно
громкость увеличивать или уменьшать скачком.
20.	Плавную регулировку громкости можно производить враще-
нием лимба обратной свУ13и, однако, не доводя связь до пре тела,
при котором получаются искажения передачи (хрипы, свисты
п т. пЛ
21.	Не следует производить регулировку громкости, расстраи-
вая контуры приемника, так как это может привести к возникно-
вению п^мех со стороны других радиостанций.
22.	Не следует производить регулировку громкости уменьше-
нием накала л^мп, т>к как при недокале ламп возникают искажения.
23.	Увеличивая.обратную связь, на не до возникновения гене-
рации, можно ослабить помехи радиоприему от других станций.
Выключение
24.	Выключить накал ламп, вращая ручку реостата 39 против
часовой стрелки до предела.
25.	Если предполагается длительное бездействие приемника
после выключения накала, рекомендуется отсоединить от прием-
ника анодную батарею.
