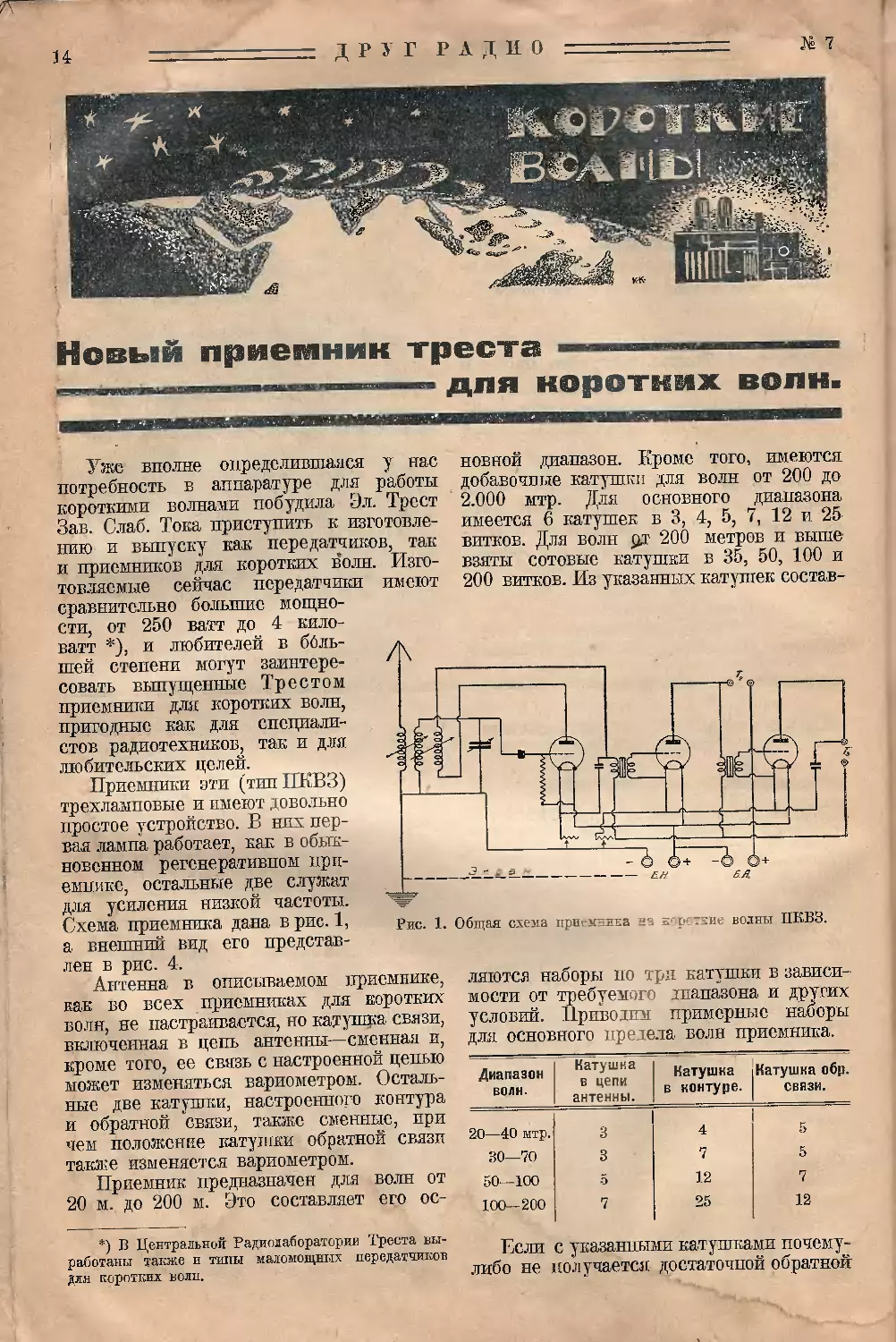

зый и;1иемник треста — —
51  I.»ТI	— для коротких ВОЛН
Уже вполне определившаяся у нас
потребность в аппаратуре для работы
короткими волнами побудила Эл. Трест
Зав. Слаб. Тока приступить к изготовле-
нию и выпуску как передатчиков, так
и приемников для коротких волн. Изго-
товляемые сейчас передатчики имеют
сравнительно большие мощно-
сти, от 250 ватт до 4 кило-
ватт *), и любителей в боль-
шей степени могут заинтере-
совать выпущенные Трестом
приемники для коротких волн,
пригодные как для специали-
стов радиотехников, так и для
любительских целей.
Приемники эти (типПКВЗ)
трехламповые и имеют довольно
простое устройство. В них пер-
вая лампа работает, как в обык-
новенном регенеративном при-
емнике, остальные две служат
для усиления низкой частоты.
Схема приемника дапа в рис. 1,
а внешний вид его представ-
лен в рис. 4.
Антенна в описываемом приемнике,
как во всех приемниках для коротких
волн, не настраивается, но катушка связи,
включенная в цепь антенны-—сменная и,
кроме того, ее связь с настроенной цепью
может изменяться вариометром. Осталь-
ные две катушки, настроенного контура
и обратной связи, также сменные, при
чем положение катушки обратной связи
также изменяется вариометром.
Приемник предназначен для волн от
20 м. до 200 м. Это составляет его ос-
*) В Центральной Радиодаборатории Треста вы-
работаны также и типы маломощных передатчиков
для коротких волн.
новной диапазон. Кроме того, имеются
добавочные катушки для волн от 200 до
2.000 мтр. Для основного диапазона
имеется 6 катушек в 3, 4, 5, 7, 12 и 25
витков. Для волн (Д’ 200 метров и выше
взяты сотовые катушки в 35, 50, 100 и
200 витков. Из указанных катушек состав-
Рис. 1. Общая схема приемника на к- рстзие водны ПКВЗ.
ляются наборы по три катушки в зависи-
мости от требуемого диапазона и других
условий. Приводим примерные наборы
для основного предела волн приемника.
Диапазон волн.	Катушка в цепи антенны.	Катушка в контуре.	Катушка обр. связи.
20—40 мтр.	3	4	5
30—70	3	7	5
5O—1OO	5	12	7
100—200	7	25	12
Если с указанными катушками почему-
либо не получается достаточной обратной
> 7	-- ДРУГ РАДИО --—	-- 15
связи, то следует взять катушки с не-
сколько большим числом витков. Иногда
приходится менять и катушку в цепи
антенны, так как случается, что при ука-
занной катушке принимаемая волна со-
впадает с обертоном, на, который эта ка-
тушка настраивает антенну. В этом случае
цепь антенны дает сильную реакцию на
замкнутый контур и обратная связь может
оказаться недостаточной.
Конструкция катушек для основного
диапазона показана в рис. 2, а конструк-
ция вариометра в рис. 3. Добавочные
катушки с числом витков в 35 витков
и выше представляют собою обыкновен-
ные сотовые катушки. Основные катушки
Рис. 2 и 3. Детали к приемнику на короткие волны.
намотаны на коротких цилиндрах из фибры
в один слой и проварены в парафине.
Закреплены они на эбонитовых колодках,
сходных с колодками для сотовых кату-
шек. Вариометр имеет простейшую кон-
струкцию, того же типа какой применяется
для трех сотовых катушек. Несмотря на
сравнительно грубый тип констр
регулировка может производиться доста-
точно плавно.
Весь приемник, как видно из фото-
графии, представляет собою закрытый
ящик. В нем два отделения: в верхнем,
доступном при откинутой крышке, поме-
щаются лампы и вариометр с катушками.
В нижнем отделении, которое в собранном
приемнике недоступно, находятся пере-
менный конденсатор, трансформаторы и
др. части. Укреплены все детали на пе-
редней стенке приемника и на поперечной
доске, разделяющей обе его части. Эти
две доски скреплены между собой и при-
креплены несколькими винтами к осталь-
ному ящику. Такая конструкция весьма
удобна в сборке и позволяет легко осмот-
реть все части приемника, если в этом
представляется надобность.
Закрытый тип выбран для приемника
с той целью, чтобы достигнуть лучшего
экранирования всех частей и этим облег-
чить и упростить настройку, что весьма
важно при приеме коротких волн. Сна-
ружи приемника находятся лишь зажимы
для включения антенны и заземления, ру-
коятки вариометра, головки переменного
конденсатора, реостатов и гнезда для те-
лефонов. Остальные части, включая и
лампы и сменные катушки, скрыты в при-
емнике и находятся за медным экраниру-
ющим листом, которым обита вся передняя
его стенка. К этому экрану присоединены
медные оси вариометров
и подвижная система пе-
ременного конденсатора.
Это в достаточной мере
устраняет влияние руки
при настройке, что совер-
шенно необходимо для ра-
боты на коротких волнах.
Переменный конденса-
тор составляет важнейшую
часть всякого приемника,
а приемника для коротких
волн в особенности, и на
его конструкцию в данном
случае было обращено осо-
бенное внимание. Пере-
менный конденсатор взят
воздушный, однотипный с
применяемыми в новых
приемниках Треста для любительских це-
лей (тип БЧ и ВТ, см. „Д. Р.“№5—6 с. г,
и № 11—12, 1925 г.). Он имеет емкость
до 250 см. и отдельную пластинку для
тонкой регулировки. Последняя дает
весьма малое изменение емкости для наи-
более удобной подстройки на коротких
волнах. В конденсаторе изолированы не-
лжные пластины, подвижные же,
месте с осью всего конденсатора и осью
'явочной пластинки, соединены с основ-
Hoi верхней металлической крышкой его.
Эта крышка и экран всего приемника
дают двойное экранирование конденсатора.
Кроме того, существенное значение имеет
солидность его конструкции и'тщатель-
ность сборки. Благодаря этому настройка
получается плавной и безшумной, без щелч-
ков и тресков, которые получаются при
плохом выполнении переменного конден-
сатора.
Укажем еще на некоторые особен-
ности описываемого приемника. Первая
по схеме лампа, регенеративная, располо-
жена не слева, а в середине приемника,
16
-	——.. ДРУГ	РАДИО .	№ 7
т. е. поставлена на втором месте. Это
сделано по следующим соображениям.
Переменный конденсатор и вариометр
необходимо было расположить в сере типе
приемника. В силу этого настраивающийся
контур оказался в центре прибора. С целью
уменьшить длину проводов, соединяю щх
этот контур с регенеративной лампой,
что весьма важно для уменьшения пара-
зитных емкостей, первая лампа постав-
Рис. 4. Трехламповый приемник для коротких волн
Т. 3. С. Т.
лена также в середине. Левая лампа,
кажущаяся первой, в действительности
вторая по схеме: это первая ступень
усиления низкой частоты. Средняя лампа
(детекторная-регенеративная) имеет пат-
рон с резиновой подкладкой для устра-
нения звона ламп.
Приемник имеет два реостата накала:
один отдельный для первой детекторной
лампы, и один для двух ламп усиления
низкой частоты. Это позволяет регулиро-
вать условия генерации первой лампы
независимо от условий усиления осталь-
ных двух.
В первом выпуске приемников опи-
санного типа сопротивление утечки при-
соединялось параллельно сеточному кон-
денсатору й давало соединение сетки на
минус накала. Это отличается от обыч-
ного присоединения утечки к плюсу на-
кала и хотя дает некоторое ослабление
сипы приема, но приводит к весьма плав-
ному наступлению генерации. Последнее
же в свои/ очередь позволяет работать
у самого порога генерации, когда полу-
чается наибольшая чувствительность и
острота настройки. При присоединении
с „ • тивления утечки к плюсу накала
ок л порога генерации при более корот-
ких	нередко получается особый
свист ильно мешающий приему. Мы
обралт.е! внимание тех любителей, кото-
рые сами захотели бы построить прием-
ник на к е волны, на это обстоя-
тельств z а желательность попробовать
на опыт п другое присоединение
гридлпка. яьше чем окончательно его
установить.
Укажем . что для коротких вблн
соиротивленл пгечкп лучше брать выше
обычного, пзрзтаа 3-5 мегаомов.
Весьма ьхн . чтобы усиление низкой
частоты не ьн :ило никаких шумов,
свистов и не и ttejo чистоты приема.
Иногда улог] _ принимать, пользуясь
только одной ступенью низкой частоты,
так как неретво илпем бывает очень силь-
ным. В описи аем м приемнике имеется
пара телефонных гле после второй
лампы, так чт прпем возможен как на
две, так и на три ммгйы Блокировочные
конденсаторы. ' трансформаторов
и отдельная регул накала дают
достаточно хор-~п- работу обоих ступе-
ней усиления нмзЁйй частоты.
В заключение _ : нем. что описанный
приемник позв - г на обыкновенную
любительскую антенну принимать пере-
дачу на коротких : лнах из всех стран
мира. Разумеется, прием возможен не во
всякое время, а в часы (преимущественно
ночные) благоприятные для распростра-
нения соответствующих коротких волн.
В настоящее время-начинает приобретать
практический интерес работа на волнах
меньше 20 и даже 10 метров. Если при-
менить катушкп в 1 и 2 витка, то опи-
санным приемником удается принимать
и эти волны: однако для них желательны
уже специальные приемники, на которых
мы надеемся остановиться в другой раз.
С. Л.
