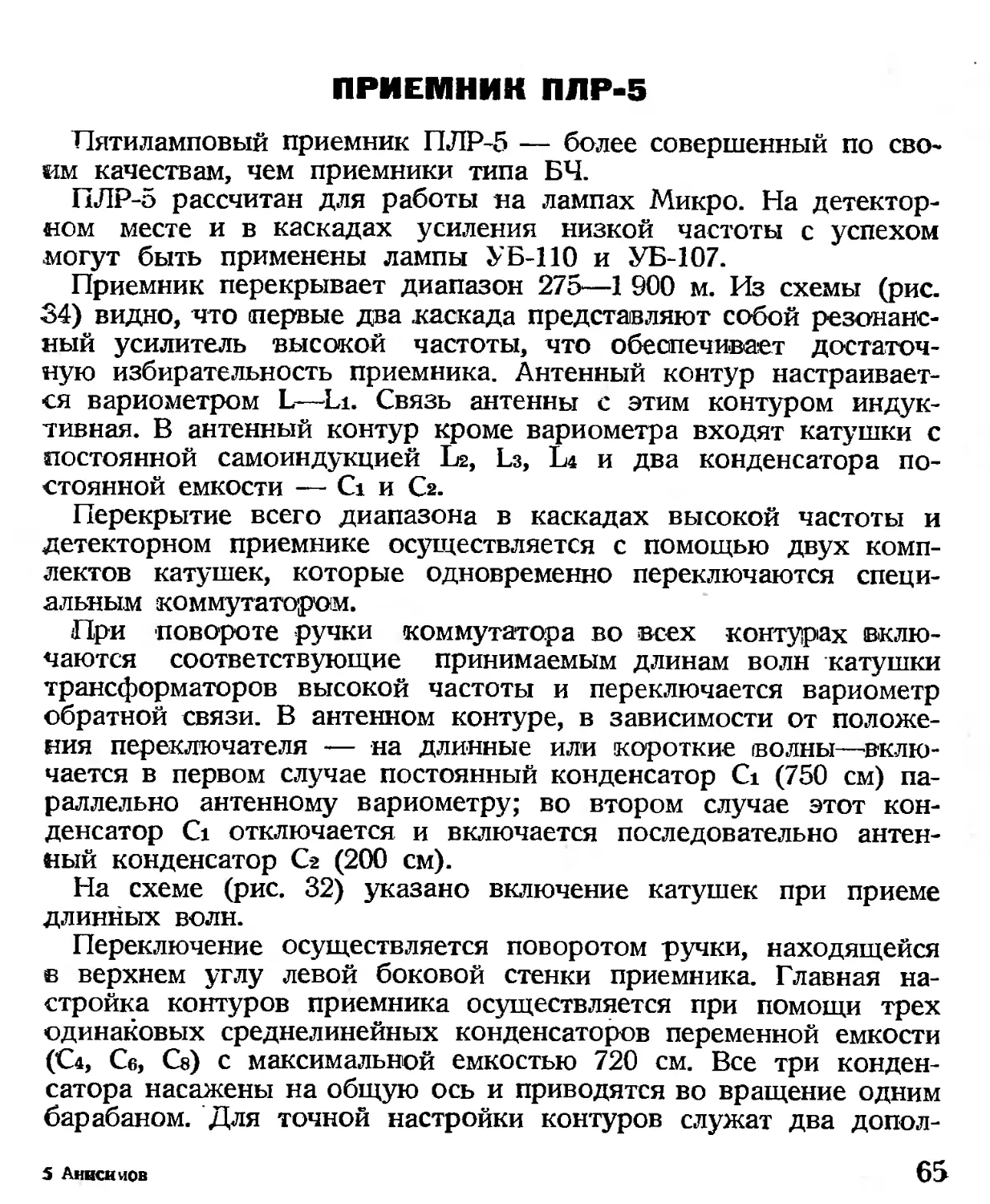

ПРИЕМНИК ПЛР-5
Пятиламповый приемник ПЛР-5 — более совершенный по сво-
им качествам, чем приемники типа БЧ.
ПЛР-5 рассчитан для работы на лампах Микро. На детектор-
ном месте и в каскадах усиления низкой частоты с успехом
могут быть применены лампы УБ-110 и УБ-107.
Приемник перекрывает диапазон 275—1 900 м. Из схемы (рис.
34) видно, что первые два .каскада представляют собой резонанс-
ный усилитель высокой частоты, что обеспечивает достаточ-
ную избирательность приемника. Антенный контур настраивает-
ся вариометром L—Li. Связь антенны с этим контуром индук-
тивная. В антенный контур кроме вариометра входят катушки с
постоянной самоиндукцией Ьг, Ьз, 1л и два конденсатора по-
стоянной емкости — Ci и Сз.
Перекрытие всего диапазона в каскадах высокой частоты и
детекторном приемнике осуществляется с помощью двух комп-
лектов катушек, которые одновременно переключаются специ-
альным коммутатором.
При повороте ручки коммутатора во всех контурах вклю-
чаются соответствующие принимаемым длинам волн катушки
трансформаторов высокой частоты и переключается вариометр
обратной связи. В антенном контуре, в зависимости от положе-
ния переключателя — на длинные или короткие волны—вклю-
чается в первом случае постоянный конденсатор Ci (750 см) па-
раллельно антенному вариометру; во втором случае этот кон-
денсатор Ci отключается и включается последовательно антен-
ный конденсатор Сг (200 см).
На схеме (рис. 32) указано включение катушек при приеме
длинных волн.
Переключение осуществляется поворотом ручки, находящейся
в верхнем углу левой боковой стенки приемника. Главная на-
стройка контуров приемника осуществляется при помощи трех
одинаковых среднелинейных конденсаторов переменной емкости
(<л, Се, Се) с максимальной емкостью 720 см. Все три конден-
сатора насажены на общую ось и приводятся во вращение одним
барабаном. Для точной настройки контуров служат два допол-
65
5 Аннеи иов
нительных переменных кон-
денсатора—С8 и СБ, ем-
костью по 60 см каж-
дый.
Конденсаторы подстройки
включены в сеточные кон-
туры ламп высокой частоты
параллельно основным кон-
денсаторам.
В приемнике—две катуш-
ки обратной связи: длинно-
волновая Lie и коротко-
волновая LJS. Каждая ка-
тушка представляет собой
обмотку ротора одного из-
двух вариометров обратной
связи, включаемых в схему
длинных или коротких волн.
Вращение роторов обоих
вариометров производится
через зубчатую передачу
одним лимбом—ручкой об-
ратной связи.
Детектирование сеточное.
Конденсатор гридлика С7
имеет емкость 150 см, соп-
ротивление утечки М по-
рядка 1,5 мегома,
Низкочастотная часть
приемника ПЛР-5 ничем не
отличается от низкочастот-
ной части приемников БЧН
и БЧК, а следовательно, и
качество работы ее тоже
невысоко.
Недостатком низкоча-
стотной части ПЛР-5 яв-
ляется отсутствие отрица-
тельного смещения на сетку
лампы первого каскада, от-
сутствие переключателя те-
лефона и плохое качество'
воспроизведения передачи.
Трансформаторы низкой
частоты, применяемые в
ПЛР-5, пропускают узкую*
полосу частот и потому
сильно искажают.
66
ПЛР-5 очень похож на приемник БШ. Поэтому ремонт и про-
верку на работе следует проводить так, как это указано относи-
тельно БШ. Правда, в последнем каскаде приемника ПЛР-5 нет
параллельно работающих ламп, как в БШ, но это не меняет
принципиальной схемы.
Основные неисправности в приемниках ПЛР^
1) непрочный монтаж всех соединений;
2) порча трансформаторов.
Поэтому при ремонте приходится перепаивать очень много
соединений.
