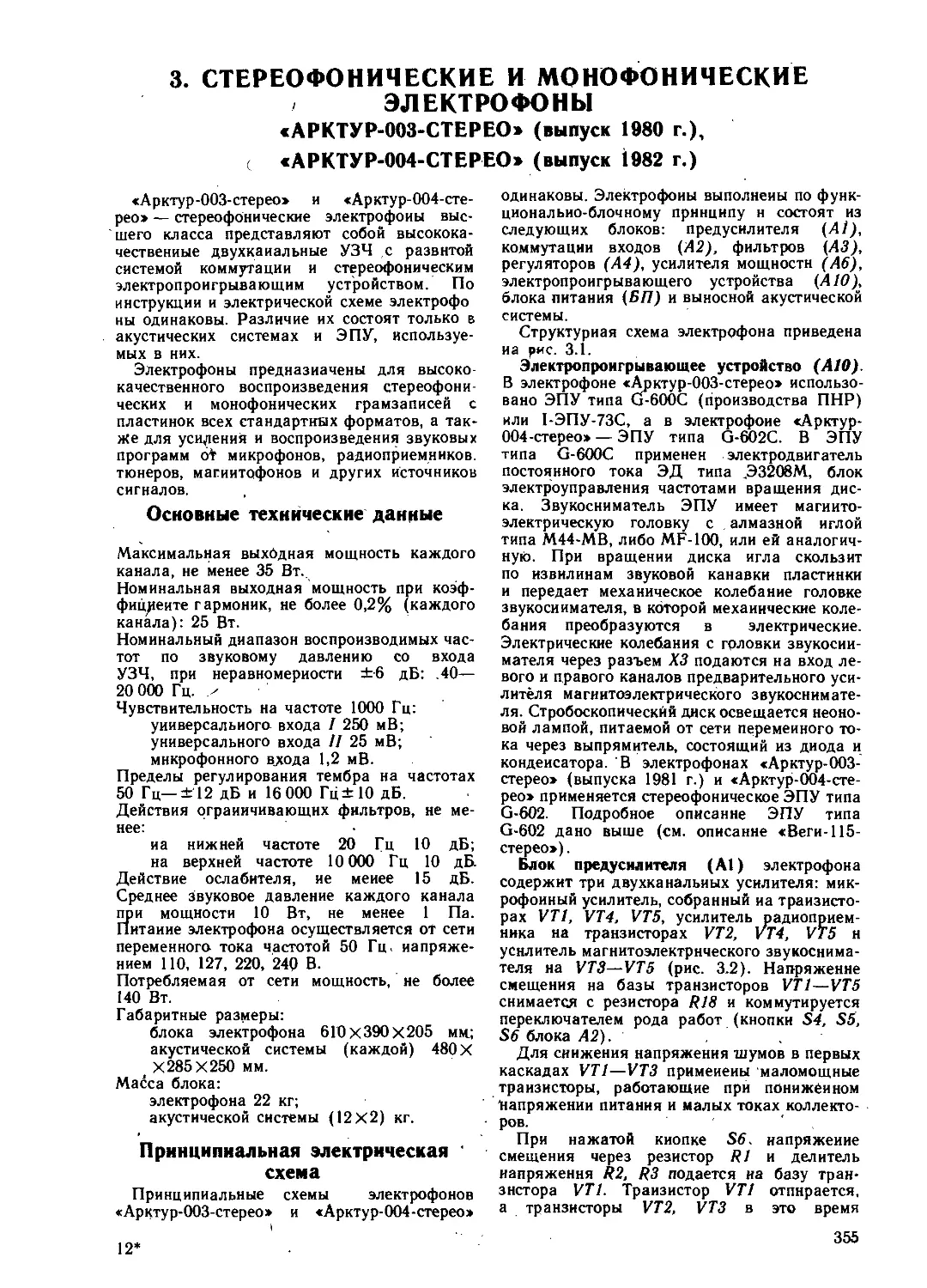

3.	СТЕРЕОФОНИЧЕСКИЕ И МОНОФОНИЧЕСКИЕ
/ ЭЛЕКТРОФОНЫ
«АРКТУР-ООЗ-СТЕРЕО» (выпуск 1980 г.),
( «АРКТУР-004-СТЕРЕО» (выпуск 1982 г.)
«Арктур-ООЗ-стерео» и «Арктур-004-сте-
рео» — стереофонические электрофоны выс-
шего класса представляют собой высокока-
чественные двухкаиальные УЗЧ с развитой
системой коммутации и стереофоническим
электропроигрывающим устройством. По
инструкции и электрической схеме электрофо
ны одинаковы. Различие их состоят только в
акустических системах и ЭПУ, используе-
мых в них.
Электрофоны предназначены для высоко-
качественного воспроизведения стереофони-
ческих и монофонических грамзаписей с
пластинок всех стандартных форматов, а так-
же для усиления и воспроизведения звуковых
программ от микрофонов, радиоприемников,
тюнеров, магнитофонов и других источников
сигналов.
Основные технические данные
Максимальная выходная мощность каждого
канала, не менее 35 Вт.
Номинальная выходная мощность при коэф-
фициенте гармоник, не более 0,2% (каждого
канала): 25 Вт.
Номинальный диапазон воспроизводимых час-
тот по звуковому давлению со входа
УЗЧ, при неравномерности ±-6 дБ: .40—
20 000 Гц. '
Чувствительность на частоте 1000 Гц:
универсального входа I 250 мВ;
универсального входа II 25 мВ;
микрофонного входа 1,2 мВ.
Пределы регулирования тембра на частотах
50 Гц—±12 дБ и 16 000 Гц± 10 дБ.
Действия ограничивающих фильтров, не ме-
нее:
иа нижней частоте 20 Гц 10 дБ;
на верхней частоте 10 000 Гц 10 дБ
Действие ослабителя, ие меиее 15 дБ.
Среднее звуковое давление каждого канала
при мощности 10 Вт, не менее 1 Па.
Питание электрофона осуществляется от сети
переменного тока частотой 50 Гц. напряже-
нием 110, 127, 220, 240 В.
Потребляемая от сети мощность, не более
140 Вт.
Габаритные размеры:
блока электрофона 610 x 390 x 205 мм.;
акустической системы (каждой) 480 X
. Х285Х 250 мм.
Масса блока:
электрофона 22 кг;
акустической системы (12X2) кг.
Принципиальная электрическая '
схема
Принципиальные схемы электрофонов
«Арктур-ООЗ-стерео» и «Арктур-004-стерео»
одинаковы. Электрофоны выполнены по функ-
ционально-блочному принципу н состоят из
следующих блоков: предусилителя (А1),
коммутации входов (А2), фильтров (АЗ),
регуляторов (А4), усилителя мощности (А6),
электропроигрывающего устройства (А 10),
блока питания (БП) и выносной акустической
системы.
Структурная схема электрофона приведена
иа рис. 3.1.
Электропроигрывающее устройство (А10).
В электрофоне «Арктур-ООЗ-стерео» использо-
вано ЭПУ типа G-600C (производства ПНР)
или 1-ЭПУ-73С, а в электрофоне «Арктур-
004-стерео» — ЭПУ типа G-602C. В ЭПУ
типа G-600C применен электродвигатель
постоянного тока ЭД типа Э3208М, блок
электроуправления частотами вращения дис-
ка. Звукосниматель ЭПУ имеет магнито-
электрическую головку с алмазной иглой
типа М44-МВ, либо MF-100, или ей аналогич-
ную. При вращении диска игла скользит
по извилинам звуковой канавки пластинки
и передает механическое колебание головке
звукоснимателя, в которой механические коле-
бания преобразуются в электрические.
Электрические колебания с грловки звукосни-
мателя через разъем ХЗ подаются на вход ле-
вого и правого каналов предварительного уси-
лителя магнитоэлектрического звукоснимате-
ля. Стробоскопический диск освещается неоно-
вой лампой, питаемой от сети переменного то-
ка через выпрямитель, состоящий из диода и
конденсатора. В электрофонах «Арктур-ООЗ-
стерео» (выпуска 1981 г.) и «Арктур-004-сте-
рео» применяется стереофоническое ЭПУ типа
G-602. Подробное описание ЭПУ типа
G-602 дано выше (см. описание «Веги-115-
стерео») .
Блок предусилителя (А1) электрофона
содержит три двухканальиых усилителя: мик-
рофонный усилитель, собранный иа транзисто-
рах VT1, VT4, VT5, усилитель радиоприем-
ника на транзисторах VT2, VT4, VT5 н
усилитель магнитоэлектрического звукоснима-
теля на VT3—VT5 (рис. 3.2). Напряжение
смещения на базы транзисторов VT1—VT5
снимается с резистора R18 и коммутируется
переключателем рода работ (кнопки S4, S5,
S6 блока А2).
Для снижения напряжения шумов в первых
каскадах VT1—VT3 применены маломощные
транзисторы, работающие при пониженном
Напряжении питания и малых токах коллекто-
ров.
При нажатой кнопке S6. напряжение
смещения через резистор R1 и делитель
напряжения R2, R3 подается иа базу тран-
зистора VT1. Транзистор VT1 отпирается,
а транзисторы VT2, VT3 в это время
355
12’
Рис. 3.1. Структурная схема электрофонов «Арктур-ООЗ-стерео» и «Арктур-004-стерео*
заперты, так как цепь смещения разомкнута
контактами переключателя 2-S4, 2-S5. При
нажатой кнопке 2-S5 напряжение'смещения,
поступающее через резистор R4 и делитель
напряжения R6, R7, отпирает транзистор
VT2, а транзисторы VT1, VT3 запирают-
ся и т. д.
Сигнал 34 с разъемА Х2 через конденсатор
С1 поступает на базу первого каскада
микрофонного усилителя VT1, собранного на
схеме ОЭ. Резистор в цепи эмиттера
транзистора VT1 не шунтируется конденса-
тором, что повышает входное сопротивление,
стабилизирует режим работы по постоянному
току и определяет положение рабочей точки
каскада. С резистора нагрузки R12 сигнал
34 подается на базу второго каскада микро-
фонного усилителя на транзисторе VT4, выпол-
ненного по схеме ОЭ. В каскаде применена
температурная стабилизация за счет комбини-
рованной ООС По току и напряжению.
Для исключения ОС по переменному току
резистор R18 (элемент ООС по току)
шунтируется конденсатором СЮ, а резистор
фильтра R14 (элемент схемы, с которого
снимается сигнал ОС по напряжению) шун-
тируется конденсатором С7. С резистора на-
грузки R17 : сигнал 34 подается иа базу
эмиттерного повторителя, выполненного на
транзисторе VT5. С резистора нагрузки R22
сигнал 34 через конденсатор СИ поступает
иа контакты переключателя 2-S1 (А2). Все
каскады микрофонного усилителя имеют ие
посредственное включение. Такая связь между
транзисторами улучшает частотную характе-
ристику в области Н4. С разъема XI (вход 2)
сигнал 34 подается через конденсатор СЗ
на базу транзистора VT2. Схема трехкаскад-
356 -
ного усилителя радиоприемника аналогична
схеме микрофонного усилителя. Напряжение
сигнала с ЭПУ через разъем ХЗ поступает
на вход трехкаскадного усилителя магнито-
электрического звукоснимателя через раздели-
тельный конденсатор С5. За счет цепи частот-
но-зависимой ОС, состоящей из резисторов
R14, R15 и конденсаторов С8, С9, усилитель
имеет специальную частотную характеристику
с подъемом иижних и завалом верхних частот
(рис. 3.3).
Блок коммутации входов (А2). Напряжение
34 с блока предусилителя А1, а также
с разъемов Х4, Х5 подается на соответствую-
щие группы переключателя П2К блока ком-
мутации входов и церез цепочку R3, С1 на
базу основного эмиттериого повторителя,
собранного на транзисторах VT1, VT2
(см. рис. 3.2). '	(
С резистора нагрузки каскада R7 через
конденсатор С2 сигнал поступает иа пе-
реключатель S1 и далее на блок коммутации
фильтров АЗ. При нажатой кнопке S1 сигнал
с разъема Х5 и контактной группы S2 пода-
ется иа блок коммутации фильтров. Необходи-
мое напряжение смещения на базе транзисто-
ра VT1 создается делителем напряжения,
состоящим из резистора R4—R6.
При работе магнитофона на запись сигнал
34 со входа электрофона (Х5, контакты 3, 5)
поступает на базу составного эмнТтерного
повторителя на транзисторах VT1, VT2
С резистора нагрузки каскада R7 через
разделительный коидеисвтор и резистор ' R9
снова на разъем Х5, контакты 1, 4. Резистор
R8 предотвращает шунтирование при не-
работающем магнитофоне эмйттерного повто-
рителя, выполненного на транзисторах VT1,
VT2.
Рис. 3.2. Принципиальная электрическая схема блока предусилителя (А!) и блока коммутации
(А2) электрофонов «Арктур-003-стерео> и «Арктур-004-стерео»
Блок фильтров (АЗ). С блока коммутации
входов напряжение 34 подается иа блок
коммутации фильтров (рис. 3.4). В базовой
цепи транзистора VT1 стоит ФВЧ, представ-
ляющий собой систему, состоящую из двух-
звеиного фильтра RC (резисторы R3, R4,
конденсаторы С5, С6) н эмиттерного повтори-
теля на транзисторе VT1. При включении
ФВЧ (кнопка S5 нажата), конденсатор С5
включается в эмиттериую цепь транзистора
VT1, а конденсатор С6 соединяется с шиной
«земля». В результате образуются частотно-
зависимые делители напряжения R3, С5, R4,
С6. Если частота входного сигнала находится
в полосе пропускания фильтра, то сигнал
ослабляется очень мало, напряжение ОС
через конденсатор С5 велико и коэффициент «
передачи фильтра максимален. С увеличением
частоты входной сигнал значительно ослаб-
ляется фильтром, напряжение ОС падает и
коэффициент передачи активного фильтра-
уменьшается (рис. 3.5,а).
Резистор R5 и конденсаторы С7, С8 обра-
зуют ФНЧ. В исходном состоянии (не нажата
кнопка ФНЧ) конденсаторы С7, С8 через
переключатель S3 шунтируются . конденсато-
ром С9, уменьшая емкостное сопротивление
ФНЧ. При нажатой кнопке S3 шунтирующая
цепь разрывается, образуются частотно-зави-
симые /?С-цепочки R5, С7, С8, при помощи
которых происходит коррекция частотной
характеристики в области НЧ (рис. 3.5, б).
Резисторы R7, R8 стабилизируют режим
транзистора VT1 по постоянному току н
обеспечивают необходимое смещение на его
базе.
Блок регуляторов (А4). С выхода блока
АЗ (резистора, нагрузки R9 транзистора VT1)
напряжение сигнала через разделительный
конденсатор СЮ подается на вход блока
А4 (регулятор стереобаланса R1 и тонкомпен-
сированный регулятор громкости R4). Ре-
зистор R3 ограничивает глубину регулировки
стереобалаиса (см. рис. 3.4). Если кнопка
S6 (ТОН.КОМП) не нажата, то конденсатор
С2 и резистор R5 закорочены через контакты
переключателя S6. При нажатой кнопке S6
цепь, шунтирующая цепочку С2, R5, разры-
вается и дополнительно к точке соединения
конденсатора С2 и регулятора громкости
R4 подключается цепочка Cl, R2, при помощи
Рис. 3.3. Частотная характеристика усилителя
коррекции (Л/)
которой осуществляется коррекция частотной
характеристики в области НЧ. С регуля-
тора громкости R4 напряжение 34 через
разделительный конденсатор СЗ поступав!
на базу двухкаскадного усилителя с непо-
средственной связью на транзисторах VT1,
VT2. Резисторы R7, R8, R10 обеспечи-
вают необходимое смещение иа базе тран-
зистора VT1 н стабилизируют выбранный
режим по постоянному току. За счет ОС
через резистор R12 улучшается температурная
стабилизация каскада.
Чтобы исключить возможность возникнове-
ния ООС по переменному току иа рабочих
частотах, резистор R16 в цепи эмиттера
VT2 зашуитирован конденсатором С4. С по-
мощью ОС по переменному току через
резисторы R13, R14, конденсатор С5 н цепочки
Cl, С2 (АЗ) осуществляется коррекция
частотной характеристики в области средних
частот и ослабление сигнала. Выводы резисто-
ров R13, R14 коммутируются контактами
кнопки S3 и S2. Если кнопка S3 (ОСЛАБЛ)
находится в иенажатом состоянии, то резисто-
ры включены в - цепь ОС и коэффициент
передачи усилителя равен 10. При нажатой
кнопке S3 сопротивление резисторов R13, R14
(А4), включенных параллельно, уменьшается.
При этом ОС увеличивается, а усиление
каскада уменьшается иа 20 дБ (10 раз).
При нажатой кнопке S2 (ФСЧ) к цепи
ОС R13, R14, С5 подключается цепочка
Rl, С2 и происходит подъем частотной
характеристики в области средних частот
на 7—11 дБ (2,4—3,54 раза).
С резистора нагрузки усилителя R15
напряжение 34 через разделительный конден-
сатор С6 подается иа усилитель тембров,
представляющий собой дифференциальный
усилитель, собранный иа транзисторах VT3,
VT4. База транзистора VT4 через резистор
R27 соединена с коллекторной цепью тран-
зистора VT5, включенного по схеме ОЭ.
и Нагрузкой R28 в цепи коллектора. С кол-
лектора транзистора VT3 сигнал подается
на базу транзистора VT5, поэтому диф-
ференциальный усилитель оказыаается охва-
ченным глубокой ООС как по переменному,
так и по постоянному току. Благодаря
этому усилитель имеет высокую термостабиль-
ность и малые нелинейные' искажения.
Для изменения частотной характеристики
в области ВЧ предусмотрена частотно-зави-
симая цепочка R22, R25, СЮ, а в области
НЧ цепочка R23, С7, С9. Глубина регулировки
тембров НЧ и ВЧ частот определяется
резисторами R2O н R26.
Усилитель мощности (А6). С выхода
блока А4 резистора нагрузки R28 транзистора
VT5 напряжение сигнала 34 чёрез раздели-
тельный конденсатор С1 поступает на базу
транзистора VT2 усилителя мощности
(рис. 3.6). Усилитель мощности выполнен по
бестрансформаторной схеме с гальванической
связью транзисторов и с глубокой ОС, обеспе-
чивающей высокое постоянство режимов, ко-
эффициента усиления и малые нелинейные ис-
кажения.
358
hi al alii
(A2) (V) (M) (M)
Рис. 3.4. Принципиальная электрическая
схема, блока коммутации фильтров (АЗ)
и* блока
' регуляторов (А4)
Рис. 3.5. Частотная характеристика ФВЧ
(а) и частотная характеристика ФНЧ (б)
*Cr
sn
Рис. 3.6. Принципиальная электрическая схема усилителя мощности
коммутации выходов (А8) '
(А6) и блока
Первые два каскада, выполненные на тран-
зисторах VT2 и VT4, работают в режиме
класса А. В эмнттерной цепи транзистора
VT2 включен делитель напряжения, состоящий
 из резисторов R13 и R17, определяющий
, коэффициент усиления усилителя мощности.
Транзисторы VT8, VT13 блока (А6) и
VT1 работают в режиме класса АБ и представ-
ляют одно (верхнее) плечо двухтактного
каскада, другое (нижнее) плечо, составленное
из транзисторов VT1O, VTJ4 ("блока Аб).
। Транзистор VT2 работает также в режиме
класса АБ.
Смещение двухтактного каскада стабилизи-
ровано стабилитроном VD2 и регулируется
резистором R20. Для термокомпеисация тока
покоя при изменении температуры выходных
транзисторов включено термосопрОтнвлеиие
R1, расположенное на радиаторе.
В усилителе мощности предусмотрено
устройство защиты от короткого замыкания
нагрузки, собранное иа транзисторах , VT6
360
(для верхнего плеча) и VT11 (для нижнего)
И работающее как ограничитель тока. При
увеличении тока любого из плеч иа резисторах
R45 и R46 увеличиваетси падение наприжеиия,
которое при определенном токе отпирает
транзисторы VT6 или VT11 и тем самым
ограничивает нарастание управляющих
напряжений на базах транзисторов VT8 и
VTIO.
При длительной работе усилители на
нагрузку меиее 3,2 Ом, а также при повы-
шенной температуре окружающей среды,
выходные транзисторы могут перегретьси и
выйти из строи. Для защиты от перегрева
в усилителе предусмотрено устройство темпе-
ратурной защиты, собранное на транзисторах
VT15, VT16, представляющее собой триггер.
В эмиттериую цепь VT15 включен терморе-
зистор R2. При' нагревании радиатора
выходных транзисторов VT1, VT2 термо-
резистор R2, закрепленный на этом радиаторе,
нагревается н при определенной температуре
включает триггер!. Триггер отпирает тран-
зистор VT7 и понижает напряжение базы
VT8 до наприжении, определенного делителем,
состоящим из резисторов RIO, Rll, R20.
При этом напряжение эмиттера транзистора
VT2 (блока Л6) понижается и входной
транзистор запирается напряжением около
"10 В. Прохождеиве сигнала через усилитель
мощности прекращается. Так как транзистор
VT4 из-за отсутствии тока коллектора транзи-
стора VT2 (блока А6) запирается, то ток
покоя двухтактного каскада уменьшается.
Выходные транзисторы не рассеивают мощно-
сти, н радиатор охлаждается. Когда термо-
резнстор R2 остынет, триггер выключается
и чере? усилитель мощности начинает про-
ходить наприжение 34.
В усилителе мощности предусмотрено
устройство индикации перегрузки и включения
температурной защиты. При перегрузке усили-
теля (ограничение выходного сигнала) лам-
почки индикации . Н2 и ИЗ загораются
при ограничении каждого, даже кратковре-
менного импульса на время ие менее 0,5 с и
тем самым указывают на необходимость
уменьшения с помощью регулятора громкости
сигнала на входе усилителя. Прн включении
устройства температурной защиты, когда
выходное постоянное напряжение значительно
отличается от входиого, лампочки индикации
Н2 или НЗ горят до тех пор, пока
включена температурная защита.
Устройство иидикацни состоит из каскада
сраанения VT1, инвертирующего каскада
VT3, одиовибратора VT5, VT9 и усилителя
постоянного тока VT12. На один вход
схемы сравиения (база VT1) подается
сигнал со входа усилителя мощности, а на дру-
гой (эмиттер VT1) с выхода усилителя
мощности через делитель R15, R18. Элементы
делителя подобраны таким образом, что
сигнал на базе транзистора VT1 равен
сигналу на эмиттере. При отсутствии огра-
ничения на выходе усилителя мощности
сигнал на выходе схемы сравиения (кол-
лектор VT1) отсутствует, так как сигналы
на базе и эмиттере транзистора VTi
равны между собой.
При наступлении ограничения или при
включении температурной защиты в каскаде
ср.авиеиии появляется разибстный сигнал,
который через инвертирующий каскад VT3
переключает одновибратор, выполненный на
транзисторах VT5, VT9, и подает напряжение
иа базу усилителя постоянного тока, собранно-
го на транзисторе VT12. Транзистор VT12
отпирается, замыкаетси цепь R47, лампочка
Н2, источник питания (Н2 начинает светить-
ся).
Блок коммутации выходов (А8). С выхода
усилителя мощности А6 напряжение сигнала
34 поступает иа  блок коммутации выходов
А8 (рис. 3.6). В зависимости от того,
какай нажата кнопка SI (ОСН.АС) или
S2 (ДОП.АС), сигнал с выхода блока
коммутации выходов А6 поступает иа разъемы
АЮ Заектропроиъ -
. рыПа/ощее уст-
ройство
Ок
ОислоЛяонат 1
Цепь
Корпус
2
Цепь
Сеть~Я!Ц
2Мв
1м Айрес
I Питание
Т ЮГ №
. Цепь
Сеть~вЦГц
№в
И
хз'
Сеть ~ 50fit
Корпус
Айрес
Питание
пРеиеры-
оатвля
АЛрес
ХН
К)
мньр-fp
Рис. 3.7. Прииципиальнаи электрическаи схема ЭПУ (А 10) и блока питания (БП)
361
Таблица 3.1
Уровни напряжений сигнала • контрольных точках электрофонов
«Арктур-ООЗ-стерео» и «Арктур-004-стерео»
Контрольная точка •	Напр нженне сигнала, мВ	Условия измерения
Блок предусилителя (At) XI, контакты /, 4; VT1 (база) Х2, контакты /, 4; VT4 (база) ХЗ, контакты /, 4; VT3 (база)	25 1,2 3	KT-t, контакт 11 17ВЫх=250 мВ
Блок коммутации (А2) А2, VTI (база)	250	КТ-3, 17вых=22О мВ
Блок фильтров (АЗ) АЗ, VT1 (база)	220	КТ-3, (/ВЫх=200 мВ
Блок регуляторов (А4) А4, VT1 (база) VT3 (база); Vf5 (база)	220 ' 1000	VT2 (коллектор), 17ВЫх = 1000 мВ КТ-3, VT5 (база), 1УВых = 7,8в
Блок усилителя мощности (А6) . А6, VT1 (база)	1000	КТ-3, £/ВЬ1Х=7,8 В, Ян (AC-ЛК и АС-ПК), ивых=ю В
основных или дополнительных акустических
систем АС-ПК и AC-ЛК либо на стереотелефо-
ны.
На плате блока коммутации выходов
смонтированы элементы индикации уровней
выходного сигнала. Сигнал с выхода усили-
теля мощности через резисторы Rt, R3 и
конденсатор С1 подается на выпрямитель,
собранный на диодах VD1, VD2. Выпрямлен-
ное напряжение фильтруется конденсатором
С2 и через разъем Х13 (Х14) поступает
ра стрелочный индикатор Pl (Р2), располо-
женный на лицевой панели электрофона.
Нагрузкой оконечных усилителей мощности
каждого канала служат выносные акусти-
ческие системы AC-ЛК и АС-ПК с входным
сопротивлением 4 Ом, подключаемые через
разъемы Х6 и Х7.
Для индивидуального прослушивания грам-
записи к электрофону через разъем Х8
'подсоединяют стереотелефоны• и нажимают
кнопюг S3 блока коммутации выходов А8.
Блок иитаиии (БП) состоит из сетевого
трансформатора и четырех выпримителей,
собранных на плате А5 (рис. 3.7). Первые
два выпрямители для питания усилителей
мощности левого и правого. канала выпол-
нены по мостовой схеме иа диодах VD2—VD9.
На выходе выпримителя применены емкостные
фильтры из конденсаторов С1—С4. Третий
А9 Акустическая система 25АС-Зв2
Рис. 3.8. Принципиальная электрическая схема акустических систем (А9) типа 25АС-302
электрофона «Арктур-ООЗ-стерео» и 25АС-309 электрофона «Арктур-004-стерео»
362
выпрямитель собран на кремниевом выпря-
мительном мосте VD9 и предназначен для пи-
тания блока предусилителя (А1), блока
коммутации входов (А2), блока коммутации
фильтров (АЗ) и блока регуляторов (А4).
Сглаживание пульсации выпрямленного
напряжении осуществляется ЯС-фильтром,
состоящим из резистора Я 5 и конденсаторов
С5, С6. Четвертый выпримитель выполнен
по однополупериодиой схеме на диоде
VD10, предназначен для питания схемы
индикации перегрузки левого и правого
каналов. На выходе выпрямителей для сгла-
живания пульсаций включен конденсатор
фильтра СЗ. Режимы работы транзисторов
приведены на принципиальных схемах блоков
электрофона и в табл. 3.1.
Акустическая система (А9). В электрофоне
«Арктур-003-стерео» применяется акусти-
ческая система типа 25АС-302, а в электрофоне
«Арктур-004-стерео» типа 25АС-309 (рис. 3.8).
Акустические системы имеют три динамические
головкн: низкочастотную В1 типа 25ГД-26
или 25ГД-26Б, среднечастотную В2 типа
6ГД-6 и высокочастотную ВЗ типа ЗГД-31,
соединенных между собой через LC- и
ЯС-фильтры. Оба типа АС по электро-
акустическим параметрам одинаковы. Схемы
АС различаются в том, что в 25АС-302
имеются переключатели S1—S3 для коррекции
частотной характеристики в диапазоне 500—
5000 Гц.
Прн отжатом состоянии кнопок S1—S3
обеспечиваетси линейная частотная характе-
ристика, а при нажатии кнопки S1 (—2 дБ)
происходит спад характеристики на 2 дБ;
при нажатии кнопки S2 (4-2 дБ) подъем
характеристики на 2 дБ и при нажатии
S3 (4-4 дБ) подъем характеристики иа 4 дБ.
Акустические системы имеют следующие
основные параметры; номинальная мощность
25 Вт; максимальная мощность 35 Вт;
рабочий диапазон частот 40—20 000 Гц;
номинальное электрическое сопротивление
4 Ом; номинальное среднее звуковое давление
в диапазоие частот 100—400Q Гц, не менее
1,2 Па; мощность, обеспечивающая номи-
нальное среднее звуковое давление, не более
15 Вт. Акустические системы к электрофону
подключаются с помощью соединительных
шнуров через разъем типа РВНЧ-2.
Конструкция и детали
Электрофоны «Арктур-ООЗ-стёрео» и «Арк
тур-004-стерео» выпускают в настольном ис-
полнении. Корпус сборный, комбинированный.
Боковые стенки отделаны шпоном ценных
пород дерева. Верхняя панель, нижняя часть
корпуса и съемно-откидиаи крышка из пласт-
массы. Органы управления электрофоном рас-
положены на верхней панели и имеют
соответствующие надписи и обозначения. Сле-
ва от ЭПУ расположены кнопки включения
сети и управления режимами работы ЭПУ
типа G-602, а при ЭПУ типа G-600
последние расположены справа. Справа от
ЭПУ находятся индикаторы выходного уровня
Рис. 3.9. Схема расположения основных
блоков и узлов на шасси электрофонов
левого и правого каналов и индикаторы
перегрузки. Ниже размещены ручка регули-
ровки тембра по низким и высоким 34,
далее ручки стереобаланса и громкости.
Справа в ряд расположены кнопки включения,
стереотелефоиов, дополнительных акусти-
ческих систем, основных акустических систем,
ниже кнопки включения режима СТЕРЕО,
фильтра средних частот, ослабителя гром-
кости, фильтра иижних частот, фильтра высо-
ких частот, тонкомпенсации. В иижием ряду
слева направо находится кнопки включении
акустического контроля, магнитофона 1-го
универсального входа, звукоснимателя; 2-го
унйверсального входа микрофона. У основания
под передней панелью электрофона располо-
жены гнезда для подключения стереотелефона,
магнитофона, универсальных входов / и 11 и
микрофона.
На задней стейке электрофона размещены
гнезда для подключения основных и допол-
нительных , акустических систем, держатель
предохранители, переключатель наприжеиия
сети. Внутри корпуса электрофона, на метал-
лическом шасси закреплены все блоки и узлы.
Схема расположения блоков и узлов на шасси
показана на рис. 3.9.
Монтаж схемы электрофона в основном
выполнен на печатных платах, на которых
смонтированы узлы и детали соответствующих
блоков. Сетевой трансформатор собран на ви-
том ленточном магнитопроводе ПЛС21 Х40.
Намоточные данные его приведены в табл. ПЗ,
а схема распайки выводов показана на
рис. 3.15. Электромонтажные схемы печатных
плат приведены иа рис. 3.10—З.Г6. Переклю-
чатели рода работы, коммутации входов и
выходов типа П2К соединены с печатными
платами навесными проводниками.
Выходные транзисторы типа КТ808А закреп-
лены непосредственно на радиаторах. Провода
соединений печатных плат блоков усилителей
и коммутации вводов и выходов уложены
в жгуты. Все элементы на печатных платах
маркированы с указанием элемента и его
номера по принципиальной схеме.
Акустические системы. В электрофоне «Арк-
тур-ООЗ-’стерео» применена выносная акусти-
ческая система закрытого типа 25АС-302,
363
Рис. 3.10. Электромонтажная схема печатной платы блока коммутации входов (А2)
ЕЛОК ПРЩСИЛИТЁЛЯ (Al)
Рис. 3.11. Электромонтажная схема печатной платы блока предусилителя (AI)
364
Рис. 3.12. Электромонтажная схема Печатной платы блока коммутации фильтров (АЗ)
Рис. 3.13. Электромонтажная схема печатной Рис. 3.14. Электромонтажная схема печатной
платы блока коммутации выходов (А8) платы выпрямителя (А7) блока питания (БП)
Рис. 3.15. Распайка выво-
дов катушки трансформа-
тора Т1 ’ электрофонов
«Арктур-ООЗ-стерео» и
«Арктур-004-стерео»
365
366
Я36
№.
Puc. 3.16. Электромонтажная схема печатной
KT2


£
платы блока усилителя мощности (А6)
367
Рис. 3.17. Электромопыжная схема печатной платы блока регуляторов (А4)
а в электрофоне «Арктур-004-стерео» типа
25АС-309.
Корпуса акустических систем деревянные.
Наружные стенки отдалены шпоном под цен-
ные породы дерева. Внутри корпуса и к перед-
ней стейке крепятся три динамические
головки громкоговорителей, низкочастотная
В1 типа 25ГД-26 или Й5ГД-26Б, среднечастот-
ная В2 типа 6ГД-6 и высокочастотная ВЗ
типа ЗГД-31, соединенныё через специальные
LC- и АС-фильтры. В акустических системах
типа 25АС-302 коррекция частотной характе-
ристики производится путем переключения
соответствующих LC- и АС-фильтров с по-
мощью переключателей S1—S3 типа П2К.
Внутреннее пространство АС заполнено техни-
ческой ватой.
В акустических системах 25АС-309 приме-
няют те же динамические головки громкого-
ворителей с постоииными LC- и АС-фильтра-
ми. Подключение акустических систем к
электрофонам производится с помощью сое-
динительных шнуров через разъемы типа
РВНЧ-2.
В электрофонах применены узлы и детали
следующих типов.
В блоке предусилителя (At): резисторы
R23 типа, МЛ Т-0,25; остальные резисторы
типа ВС-0,125а; конденсаторы С2, С4, Сб
типа К10-7в; С8, С9 типа К 73-9; остальные
конденсаторы типа К50-6.
В блоке коммутации входов (А2): резисторы
А/, R9 типа ВС-0, 125а; R10 типа МЛТ:0,25;
конденсаторы С1 типа К73-9; С2, СЗ
типа К 50-6.
В блоке коммутации фильтров {АЗ):
резисторы А/—R9 типа ВС-0,125а; конденса-
торы С9, СЮ типа К50-6;- С1—С8 типа
К73-9.
В блоке регуляторов {А4): резисторы
R29. R3 типа МЛТ-0,25; А14 типа СПЗ-16;
Rl, R4, R22, R23 типа СПЗ-23в; остальные
резисторы типа ВС-0,125а; конденсаторы
СЗ—Сб, С8, С12, С13 типа К50-6; С/
типа К10-7в; С2, С7, С9, С20 типа К73-9;
СП типа КТ-1.
В блоке усилителя мощности (Аб): резисто-
ры Rl, Rll, R13, R29 типа МЛТ; R20
типа- СПЗ-16; R43,  R44 типа МОН-0,5;
R45, R46, R54 проволочные; остальные рези-
сторы типа ВС-0,125а; конденсаторы СЗ—С7,
С13 типа К50-6; С8—С10, С12, С14 типа
К10-7В, С15 типа К73-9; Cl. С2 типа K73-I7;
СП типа КТ-1; С16 типа К50-16.
В блоке выпрямители (А7): конденсаторы
СЗ типа К50-6; Cl, С2 типа К73-9.
В блоке коммутации выходов (Ав): резисто-
ры А/, R2 типа МЛТ-1; АЗ, R4 типа СПЗ-16.
На шасси: конденсаторы С/—Сб типа
К50-16; индикаторы Pi, Р2 типа М476/2;
розетки XI, Х2, Х4, Х5, Х8 типа СГ-5.
, В акустической системе АС-302: резисторы
R2—R4 проволочные; конденсаторы Ct—СЗ
типа К50-6; С4, Сб типа МБГО.
