ГЛАВА ТРЕТЬЯ
МАЛОГАБАРИТНЫЕ РАДИОПРИЕМНИКИ
РАДИОПРИЕМНИК «ВЕГА»
Радиоприемник предназначен для приема передач радиостанций в диапазонах длинных и средних волн.
Длительность работы радиоприемника от комплекта батарей КБС-Л-0,5
Размеры радиоприемника ..........
Масса ...........................
100 ч 203x110 x 52 мм
750 г
Основные технические данные
Чувствительность радиоприемника с битной антенной, мв/м'. на длинных волнах .... на средних волнах ....
Избирательность приемника по соседнему каналу ......................
Ослабление сигналов зеркального канала .............................
Полоса воспроизводимых звуковых частот .......................
Поминальная выходная мощность Потребляемая мощность.............
Ток покоя ........................
Напряжение питания (источник напряжения питания — две последовательно включенные батареи типа КБС-Л-0,5)	............
внутренней маг-
Не менее 2,5
Не менее 1,5
Не менее 26 дб Не менее 26—30 дб
250—3 500 гц 150 мет ЗОР мет
Нс далее 7 ма
9 е
В радиоприемнике имеются гнезда для подключения внешней антенны, телефона типа ТМ-4 и заземления.
Принципиальная электрическая схема. Радиоприемник собран на семи транзисторах и одном диоде (рис.3-1). Внешняя антенна соединяется с входной цепью приемника через конденсатор С3. Катушки входных цепей радиоприемника намотаны на ферритовом стержне магнитной антенны. При приеме на длинных волнах катушки Lj, 1.2 и /.4 соединяются последовательно, а на средних волнах катушка /.4 присоединяется параллельно катушке Такой способ включения позволяет полнее использовать свойства магнитной антенны на обоих диапазонах.
Входная цепь при помощи катушки связи L3 и Б5 индуктивно связана с базой преобразователя. Преобразователь частоты выполнен на транзисторе Тл типа ГТ309Б по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Напряжение гетеродина через катушки связи й, и 19 поступает на эмиттер транзистора Тг, а напряжение сигнала — на базу преобразователя.

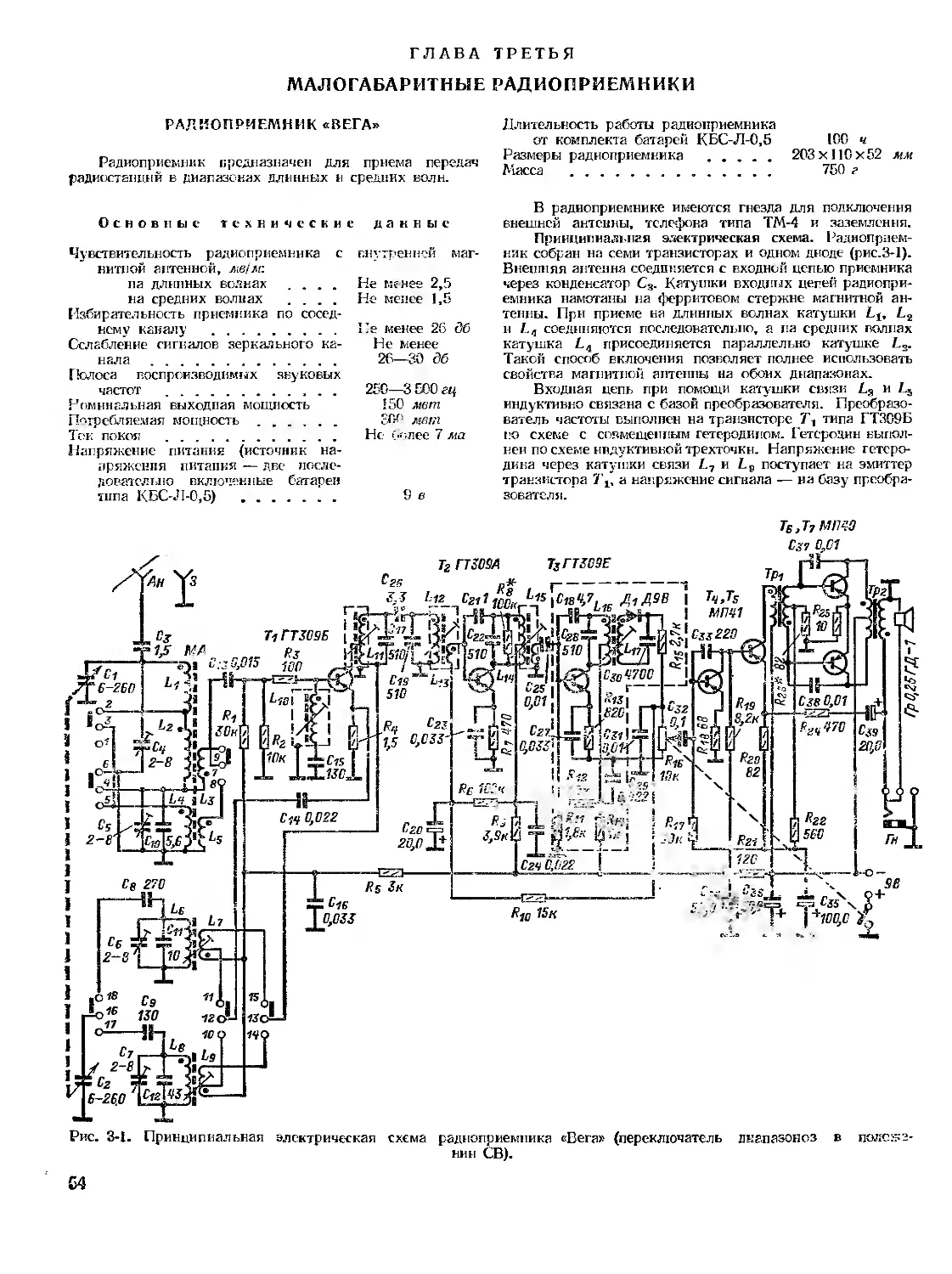

Рис. 3-1. Принципиальная электрическая схема радиоприемника «Вега» (переключатель лнапазоноз в полевении СВ).
Гр 0,25 ГД-1
64
Таблица 3-1
Обозначение по схеме	Номера выводов		Количество витков	Марка и диаметр провода, мм	Сердечник, магнитопровод				Индуктивность, мкгн	Добротность	Сопротивление постоянному току, ом
					Марка материала		Длина, мм	Диаметр, мм
Lt	1—2		60	ПЭВ-1 0,18	М400НН-2СС		140	8	178	170
L„	3—4		32	ПЭВ-1 0,18	М400НН-2СС		140	8	136	100	—
L3	4—5		7	ПЭВ-1 0,18	М400НН-2СС		140	8	—	—	—.
Li	6—7		36X7	ПЭВ-1 0,18	М400НН-2СС		140	8	2 760	140	—-
L-,	8—9		23	ПЭВ-1 0,18	М400НН-2СС		140	8	—	—	.—
Le	1—3		4X29	ЛЭ 3X0,06	М600НН-ЗСС		14	2,86	160	120	—
Z-7	4—2—	-5	3,5+6,5	ПЭЛО 01,	М600НН-ЗСС		14	2,86	—	.—	—,
	1—3		4X48	ЛЭ 3X0,06	М600НН-ЗСС		14	2,86	475	120	—
Z-s	4—2—5		4+7,5	ПЭЛО 0,1	М600НН-ЗСС		14	2,86	-—	—	—
	4—5		3X60	ЛЭ 3X0,06	Л1600НН-ЗСС		14	2,86	880	140	—.
	1—2—3		69+27	ЛЭ 5X0,06	М600НН-ЗСС		14	2;86	240	120	—
	1—3		96	ЛЭ 5X0,06	М600НН-ЗСС		14	2,86	240	120	—
	4—5		3	Г1ЭЛП1О 0,1	М600НН-ЗСС		14	2,86	—	—	—
	1—2—3		64+32	ПЭВ-1 0,1	М600НИ-ЗСС		14	2,86	240	80	—
i-is	4—5		15	ПЭВ-1 0,1	Л1600НН-ЗСС		14	2,86	—	—	—.
	1—2—		48+48	ПЭВ-1 0,1	М600НН-ЗСС		14	2,86	240	100	—.
Z-17	4—5		48	ПЭЛШО 0,1	М600НН-ЗСС		14	2.86	—	—	—
'fPl	1—2 3—4—	-5	1 600 500-r-500	ПЭВ-1 0,07 ПЭВ-1 0,18		50Н, набор UI5X6 мм				—	225 160
Tp2	1—2— 4—5	-3	2X225 66	ПЭВ-1 0,15 ПЭЛ 0,35		50Н, набор Ш4Х6 мм			—	—	19
Примечания: I. Измеренные значения от указанных могут отличаться на ±10%. 2. Контурные катушки LlB — Lls помещены в ферритовые чашки М600НН-10-4 диаметром 8.6 и длиной 1 мм.
Оптимальное преобразование частоты получается при напряжении гетеродина на эмиттере транзистора Тъ равном 80—120 мв.
В базовую цепь преобразователя включен последовательный фильтр £1пС1Е, настроенный на промежуточную частоту 465 кгц.
Нагрузкой преобразователя служат двухконтурные полосовые фильтры Lj,C17h /. |£С|В. Полоса пропускания фильтра на уровне —6 до составляет 8 кгц. Для получения лучшей избирательности по соседнему каналу полосовой фильтр имеет автотр ансформаторную связь с преобразователем и слабую трансформаторную связь со входом УПЧ.
Усилитель промежуточной частоты — двухкаскадный, выполнен на транзисторах Т2 и Т3 по резонансной схеме с нейтрализацией (конденсаторы С)я и С21). Полоса пропускания первого каскада УПЧ на уровне 3 до 15— 20 кгц, а второго каскада 35—40 кгц.
Детектор собран на диоде Д7 типа ДЭВ, который одновременно является и детектором системы АРУ. Управляющее напряжение АРУ, подаваемое на базу транзистора Т2, снимается с цепочки Р.,, Сю.
Напряжение низкой частоты снимается с нагрузки детектора Р16 (регулятора громкости) и через конденсатор С32 поступает па вход усилителя НЧ. Усилитель низкой частоты — трехкаскадный. Первый каскад УНЧ выполнен на транзисторе Т,. Второй каскад УНЧ выполнен на транзисторе ТЕ, в коллекторную цепь которого включена первичная обмотка согласующего трансформатора Tpt- Первые два каскада УНЧ имеют между собой гальваническую связь.
Напряжение смещения на базу транзистора Та подается из эмиттерной цепи транзистора Тъ через резистор R17. При повышении температуры возрастает ток коллектора транзистора Та. Напряжение на коллекторе транзистора Т а и, следовательно, па базетранзистора Тъ уменьшится. Уменьшение напряжения смещения на базе транзистора
ТЕ вызовет уменьшение тока эмиттера этого же транзистора. Снижение тока эмиттера транзистора 7'5 приводит к снижению падения напряжения на резисторах Р22, R.^ и, таким образом, на базе транзистора Та. Этим достигается необходимая термостабилизация усилителя.
Выходной каскад УНЧ выполнен на транзисторах Тв и Т7 по двухтактной схеме с трансформаторным выходом и работает в режиме класса АВ. Его нагрузкой является громкоговоритель 0,25ГД—1, включенный во вторичную обмотку выходного трансформатора Тр2. Два последних каскада УНЧ охвачены отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора и через цепочку Р24 Сзв подается в цель эмиттера транзистора Т5. Коррекция частотной характеристики усилителя НЧ в области верхних звуковых частот осуществляется конденсаторами Сзз> С37 и C3S.
В цепи питания включены развязывающие фильтры Р5 С1е и R.2i Сза для обеспечения устойчивой работы радиоприемника.
Режим работы транзисторов по постоянному току указан на схеме.
Величины напряжений сигнала в тракте усиления радиоприемника
Контрольная точка схемы	Напряжение сигнала
База транзистора Tt . . . ... .	20—50 мкв
База транзистора Т2 ............... 15—45 мкв
База транзистора Т3 ............... ООО—1 300 мкв
База транзистора Т а .............. 3—6 мв
База транзистора Т5 ..................... 120	мв
На звуковой катушке громкоговорите-
ля 0.25ГД-1	.............. 1,25 в (0,7 в)
55
Рис. 3-2. Электромонтажная схема радиоприемника «Вега».
Конструкция. Корпус радиоприемника выполнен из полистирола. На верхней стенке радиоприемника расположена шкала. В вырезах шкалы размещены ручки настройки и регулятора громкости.
Передняя стенка радиоприемника украшена декоративной решеткой, за которой установлен громкоговоритель.
Гнезда для подключения антенны, телефона и заземления расположены на правой боковой стенке корпуса. Переключатель диапазонов установлен на тыльной стороне корпуса. Для переноски приемника используется ручка, прикрепленная с помощью пружинных замков к металлическим выступам правой и левой боковых стенок корпуса.
Монтаж основных узлов и деталей радиоприемника выполнен на двух платах печатным способом. На одной из плат, помещенной в экран, смонтированы второй каскад УПЧ и детектор. Схема монтажных соединений основных узлов и деталей радиоприемника показана на рис. 3-2.
Моточные данные контурных катушек и трансформаторов радиоприемника приведены в табл. 3-1.
