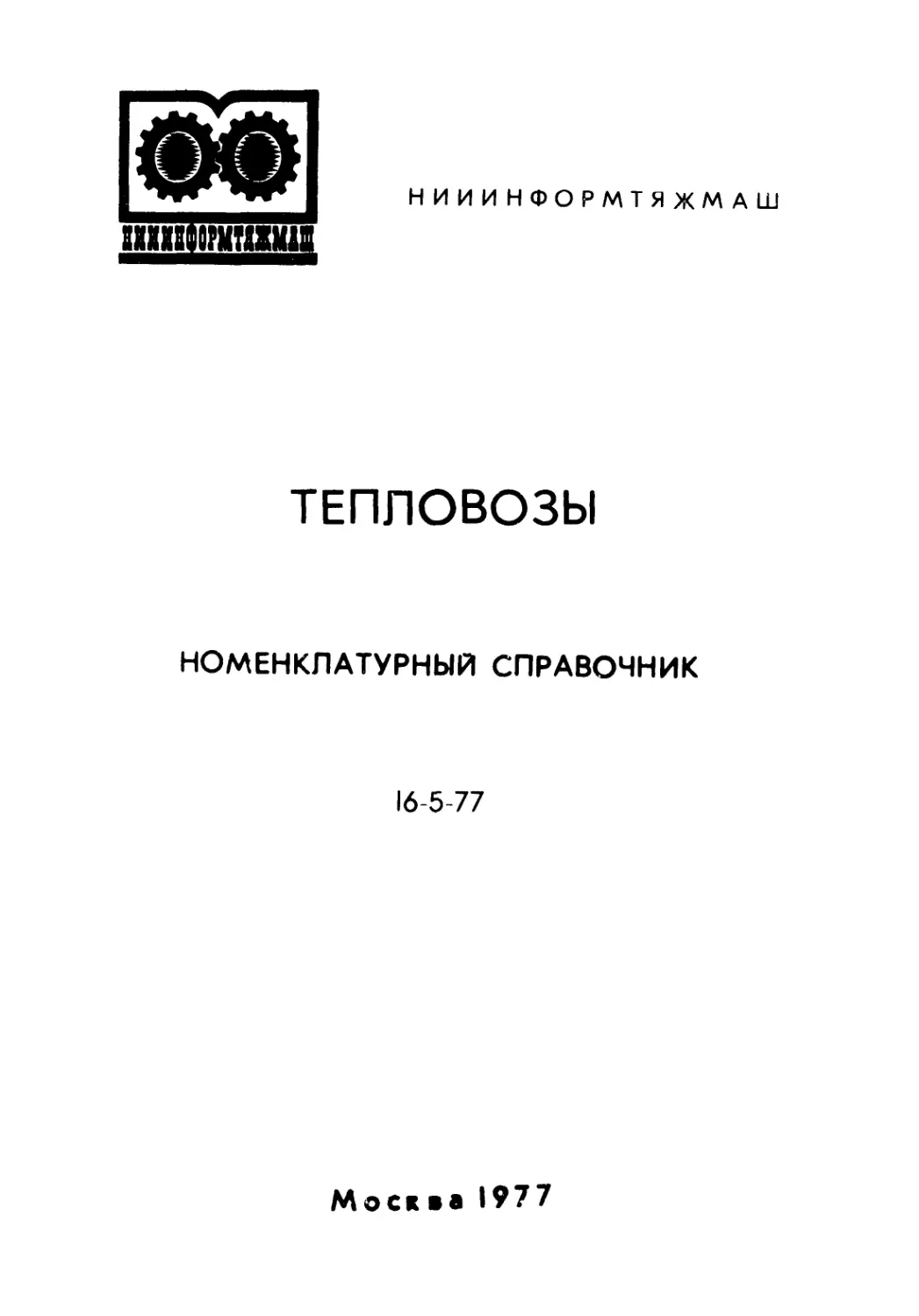

НИИИНФОРМТЯЖМАШ
ИИ1ИП1ТДМ1
ТЕПЛОВОЗЫ
НОМЕНКЛАТУРНЫЙ СПРАВОЧНИК
16-5-77
Моск ва 1977
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ИНФОРМАЦИИ
ПО ТЯЖЕЛОМУ И ТРАНСПОРТНОМУ МАШИНОСТРОЕНИЮ
УДК 625.282-843.6(083.72)
ТЕПЛОВОЗЫ
НОМЕНКЛАТУРНЫЙ СПРАВОЧНИК
16-5-77
НИИИНФОРМТЯЖМАШ
Москва 1977
В справочнике приведены основные технические данные
тепловозов, выпускаемых в 1977 г., опытных и намечаемых
к выпуску в 1978 г. (по состоянию на 1/1 1977 г.).
Шифр изделий проставлен в соответствии с „ Высшими клас-
сификационными группировками общесоюзного классификатора
промышленной и сельскохозяйственной продукции". Часть I.
Изд-во „Экономика", М., 1972.
В связи с наличием прейскурантов и дополнений к ним, ут-
вержденных Государственным Комитетом цен Совета Минист-
ров СССР, цены в справочнике не приводятся.
Составитель К. П. Студницына
Н ИИинфорМтяжмаш
©Научно-исследовательский институт информации по тяжелому
и транспортному машиностроению, 1977.
СОДЕРЖАНИЕ
Тепловозы магистральные широкой колеи
Тепловоз ТЭП70 ................................................ 4
Тепловоз 142 .................................... .................... -
Тепловоз 2ТЭ116 .................................................... 5
Тепловоз 2ТЭ10Л ......................................................... 6
Тепловоз 2ТЭ10В ........................................................ -
Тепловоз 2ТЭП6О ....................................................... 7
Тепловоз ТЭП60 ....................................................... 8
Тепловоз 132 ................................................... -
Тепловоз ТЭ114 ........................................................ 9
Тепловоз 2М62 ........................................................ 10
Тепловоз М62 .................................................... -
Тепловозы маневровые и промышленные широкой колеи
Тепловоз ТЭМ2 ........................................................ 11
Тепловоз ТГМ6А ....................................................... 12
Тепловоз ТГМ8 ....................................................... 13
Тепловоз ТГМ4 .................................................... -
Тепловоз ТГМ23Б ...................................................... 14
Тепловоз ТГК2 ....................................................... 15
Тепловозы узкой колеи
Тепловоз ТГМ7 ............................................... ......... 16
Тепловоз ТУ7 ...................................................... -
Тепловоз ТУ7Э .......................................................... 17
Тепловоз ТУ6А ........................................................ 18
Тепловозы опытные и намечаемые к выпуск?/ в 1978 г.
Тепловоз ТЭП75 ......................................................... 18
Тепловоз 2ТЭ12 1 ...................... ........................... 19
Тепловоз ТЭМ7 .......................................................... 20
Тепловоз ТЭМС ......................................................... -
Тепловоз ТЭМ2М ......,.................................................. 2 1
Тепловоз ТЭМ12 .................................................... 22
ТЕПЛОВОЗЫ МАГИСТРАЛЬНЫЕ ШИРОКОЙ КОЛЕИ
Тепловоз ТЭП70
НЬфр 31 8111
(Предназначен для вождения пассажир-
ских поездов.
Односекдионный, мощностью 4000 л.с.
Передача - электрическая, переменно-
постоянного тока, подвешивание элек-
тродвигателе* - опорно-рамное.
Имеет две кабины машиниста, обору-
дованные постами управления по си-
стеме двух единиц.
Кузов - цельно несущий; тележки - бес-
челюстные.
Изготовитель - Коломенски* теп-
ловозостроительный завод им. В, В. Куй-
бышева.
Ширина колеи, мм.....
Габарит по ГОС'у
9238-73 .............
Осевая формула ......
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс ..........
Длительная сила тяги,
кгс .................
Скорость при длитель-
ном режиме, км/ч ....
Конструхниоетая ско-
рость, км/ч .........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение)......
Удельный расход топ-
лива дизелем при ми-
нимальной мощности,
г/э.л.с.-ч ..........
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ..........
ширина ...........
высота от головок
рельсов .........
Запасы, кг:
топлива ..............
песка ............
1520(1524)
1-Т
Зо-Зо
129+3%
21,5+3%
17000
48-50
160
12 5
2А-5Д49
(16ЧН26/26)
155+5%
20470
3190
5080
6000
600
ТеОД99га..1А2
Шяфр 31 8111
Предназначен для вождения грузовых и
пассажирских поездов.
Односекциониый, мощностью 4000 л.с.
Передача - электрическая, переменно-
постоянного тока.
Имеет две кабины матниста, обору-
дованные постами управления по си-
стеме двух едишн.
ПЬфнна колеи, мм .....
Габарит по ГОСТ
92 38-73 ..............
Осевая формула ........
Служебная масса (с
полной экипировкой),т
Нагрузка от оси на
рельсы, тс ........
Длительная сила тяги,
кгс ..................
Скорость при длитель-
ном режиме, км/ч ....
1435
02-Т
Зо— Зо
126
21+2%
24600
32,2
4
Изготовляется в экспортном исполне-
нии.
Изготовитель - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Тепловоз 2ТЭ116
Шифр 31 8111
Предназначен для вождения грузовых
поездов.
Двухсекционный, мощностью 2x3000 л.с.
Передача - электрическая переменно-
постоянного тока.
Каждая секция имеет одну кабину ма-
шиниста, оборудованную постом управ-
ления по системе двух единиц.
Кузов - закрытого типа с несущей ра-
мой; тележки - бесчелюстные.
Изготовитель - Ворошиловграде кий
тепловозостроительный завод им. Ок-
тябрьской революции.
Конструкционная ско-
рость, км/ч .........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение)......
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ...........
Габаритные размеры
тепловоза, мм:
длина по буферам...
ширина ............
высота от головок
рельсов ...........
Запасы:
топлива, л ........
песка, кг .........
Ширина колеи, мм....
Г абарит по ГОСТ
9238-73 ............
Осевая формула .....
Служебная масса (не
более), т ...........
Нагрузка от оси на
рельсы, тс ..........
Длительная сила тяги,
кге .................
Скорость при длитель-
ном режиме, км/ч ....
Конструкционная ско-
рость, км/ч .........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение) ......
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.Л.С.-Ч ...........
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепки .........
ширина (по раме) ..
высота от головок
рельсов ..........
Запасы, кг:
топлива ..........
песка ............
120
140
2-5Д49
(16ЧН26/26)
157+5%
20820
2 950
4600
4000
450
1520 ( 1524)
1-Т
2 (Зо-Зо)
2x138+3%
2 3+7%
2x26000
24
120
12 5
1А-5Д49
(16ЧН26/26)
или Д70
(16ЧН2 5/2 7)
130+5%
2x18150
3080
5104
2x7000
2x1000
5
Тепловоз 2ТЭ10Л*
Шифр 31 8111
Предназначен для вождения грузовых
поездов.
Двухсекционный, мощностью 2x3000 л.с.
Передача - электрическая, постоянного
тока.
Каждая секция имеет одну кабину ма-
шиниста, оборудованную постом управ-
ления по системе двух единиц.
Кузов - закрытого типа с несущей ра-
мой.
Тележки-челюстные и бесчелюстные.
Изготовитель - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Во второй половине 1977 г. вы-
пуск будет прекращен.
—♦
Тепловоз 2ТЭ10В
Шифр 31 8111
Предназначен для вождения грузовых
поездов.
Двухсекционный, мощностью 2x3000 л.с.
Рассчитан на работу при температуре
окружающего воздуха в пределах от
+40 до -40°С.
Передача - электрическая, постоянного
тока.
Каждая секция имеет одну кабину ма-
шиниста, оборудованную постом управ-
ления по системе двух единиц.
В отличие от тепловоза 2ТЭ10Л име-
ет бесчелюстные тележки, ведомую
Ширина колеи, мм....
Габарит по ГОСТ
92 38-73 ..........
Осевая формула .....
Служебная масса, т ..
Нагрузка от оси на
рельсы, тс .........
Длительная сила тя-
ги, кгс ...........
Скорость при дли-
тельном режиме, юУч
Конструкционная ско-
рость, км/ч ........
Минимальный радиус
проходимых кри-
вых, м ............
Марка дизеля (услов-
ное обозначение).....
Удельный расход топ-
лива дизелем при
номинальной мощно-
сти, г/э.л.с-ч .....
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ........
ширина ..........
высота от головок
рельсов .......
Запасы, кг:
топлива .......
песка .........
Ширина колеи, мм....
Габарит по ГОСТ
92 38-73 ...........
Осевая формула .....
Служебная масса, тс
Нагрузка от оси на
рельсы, тс .........
Длительная сила тя-
ги, кгс ............
Скорость при дли-
тельном режиме, км^ч
Конструкционная ско-
рость, км/ч ........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение)....
1520(1524)
1-Т
2(3о-3о)
2x130+3%
21,7+3%
2x25300
24,7
100
12 5
ЮД100
160+5%
2x16969
3080
4948
2x6300
2x910
1520 (1524)
1-Т
2 (Зо—Зо)
2x138+3%
23,0+3%
2x25300
24,7
100
125
10Д100
' 10ДН2йЙ>
6
шестерню с упругим венцом, увеличен-
ную нагрузку на ось, улучшенные ус-
ловия труда обслуживающего персонала
за счет дополнительных удобств в но-
вой кабине.
Изготовитель - Ворошиловграде кий
тепловозостроительный завод им. Ок-
тябрьской революции.
*
Удельный расход топ-
лива дизелем при
номинальной мощно-
сти, г/э.л.с.-ч......
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ........
ширина (по раме)
высота от головок
рельсов (по вен-
тилятору кузова) ..
Запасы, кг:
топлива ............
песка ..........
160+5%
2x16969
3080
4948
2x6300
2x910
Тепловоз 2ТЭП60
Шифр 31 8111
Предназначен для вождения пассажир-
ских поездов.
Двухсекционный, мощностью 2x3000 л.с.
Передача - электрическая, постоянного
тока.
Составлен из двух секций тепловоза
ТЭП60.
В смежных, соединенных переходом ка-
бинах, сохранены посты управления и
при необходимости каждая секция теп-
ловоза может работать как двухкабин-
ный односекционный локомотив.
Кузов - несущей конструкции; тележ-
ки - бесчелюстные с комбинированным
рессорным подвешиванием.
Изготовитель - Коломенский теп-
ловозостроительный завод им. В.В. Куй-
бышева.
Ширина колеи, мм......
Габарит по ГОСТ
92 38-73 .............
Осевая формула ........
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс .........
Длительная сила тяги,
кге ..................
Скорость при длитель-
ном режиме, км/ч ...
Конструкционная ско-
рость, км/ч ........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение) .....
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ...............
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок .............
ширина .........
высота от головок
рельсов ...........
Запасы, кг:
топлива . ............
песка .............
1520 (1524)
1-Т
2(Зо—Зо)
2x126+3%
2 1+3%
2х'2500
50
160
12 5
11Д45А
(16ДН23/30)
167+3%
2x19250
3316
4780
Ю000
1200
7
Тепловоз ТЭП60
Шифр 31 8111
Предназначен для вождения
пассажирских поездов.
Односекционный, мощностью 3000 л.с.
Передача - электрическая, постоянно-
го тока; подвешивание электродвигате-
лей - опорно-рамное.
Имеет две кабины машиниста, обору-
дованные постами управления, допу-
скающими работу по системе двух еди-
ниц.
Кузов - несущей конструкции.
Тележки - бесчелюстные с комбиниро-
ванным рессорным подвешиванием.
Изготовитель — Коломенский теп-
ловозостроительный завод им. В. В. Куй-
бышева.
*
Тепловоз 132
Шифр 31 8111
Предназначен для вождения грузовых и
пассажирских поездов.
Односекционный, магистральный, мощ-
ностью 3035 л.с. Рассчитан на рабо-
ту при температуре окружающего воз-
духа в пределах от +35 до -35°С,
Кузов - цельнонесущий, тележки - бес-
челюстные.
Передача - электрическая, переменно-
постоянного тока.
Оборудован электродинамическим тор-
мозом; обеспечивает электрическое ото-
пление поезда.
Имеет две кабины машиниста, обору-
дованные постами управления по си-
стеме двух единиц.
Ширина колеи, мм....
Г абарит по ГОСТ
92 38-73 ..........
Осевая формула ......
Служебная масса, т ...
Нагрузка от оси на
рельсы, т ..........
Длительная сила тяги,
кгс .........
Скорость при длитель-
ном режиме, км/ч ...
Конструкционная ско-
рость, км/ч ........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение)....
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ........
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ..........
ширина ............
высота от головок
рельсов .........
Запасы, кг:
топлива ..............
песка .............
Ширина колеи, мм.....
Габарит по ГОСТ
92 38-73 ............
Осевая формула ......
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс ........
Длительная сила тя-
ги, кгс .............
Скорость при длитель-
ном режиме*, км/ч:
при выключенном
электроотоплении
при включенном
электроотоплении...
Конструкционная ско-
рость, км/ч ......
Минимальный радиус
проходимых кривых, м
Диаметр колеса по
кругу катания, мм....
1520(1524)
1-Т
Зо—Зо
126+3%
2 1+3%
12 500
50
J60
12 5
11Д45А
(16ДН23/30)
16 7+3%
192 50
3316
4780
5000
600
1435
02-Т
Со-Со
12 0+2%
Не более 2 1
20400
28,9
19,0
120
140
1050
8
Изготовляется в экспортном исполнении.
Изготовитель - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Марка дизеля (услов-
ное обозначение) ........ 1-5Д49
(16ЧН26/21)
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ............ 151+5%
Габаритные размеры
тепловоза, мм:
длина по буферам... 2 0820
ширина (по раме).. 2950
высота (по выхлоп-
ной трубе) .............. 4600
Запасы:
топлива, л ............ 4000
песка, кг ................ 450
* Емкость топливного бака
6000 л.
** При опорно-осевой подвеске.
Тепловоз ТЭ114
Шифр 31 8111
Предназначен для вождения грузовых и
пассажирских поездов в странах с тро-
пическим климатом.
Оцносекнионный, мощностью 2800 л.с.?
с кузовом капотного типа.
Передача - электрическая, переменно-
постоянного тока.
Имеет одну кабину машиниста с двумя
постами управления.
Кузов - капотный, с несущей рамой;
тележки - бесчелюстные.
Тепловоз выпускается в экспортном
исполнении.
По требованию заказчика может обору-
доваться электродинамическим тормо-
зом.
Изготовитель - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Ширина колеи, мм ............ 1435
Габарит по ГОСТ 92 38-73 02-Т
Осевая формула ......... Зо—Зо
Служебная масса (с пол-
ной экипировкой), т..... 122
Нагрузка от оси на рель-
сы, тс ............. Не более 21,5
Длительная сила тяги, кгс 20500
Скорость при длитель-
ном режиме, км/ч ....... 24
Конструкционная ско-
рость, км/ч ................ 1ОО
Минимальный радиус про-
ходимых кривых, м....... 90
Марка дизеля .............. ЗА-5Д49Т2
Удельный расход топлива
дизелем при номиналь-
ной мощности,
г/э.л.с.-ч .............. 158+5%
Габаритные размеры теп-
ловоза, мм:
длина по осям авто-
сцепок ............,.... 17550
ширина .............. 3000
высота от головок
рельсов ................ 4500
Запасы:
топлива, л ............... 4450
песка, кг ................. 500
9
Тепловоз 2М62
Шифр 31 8111
Предназначен для вождения грузовых и
пассажирских составов на участках с
относительно легким строением пути.
Двухсекционный, мощностью 2x2000 л.с.
Передача -электрическая, постоянного
тока.
Кузов - закрытого типа, с несущей ра-
мой.
Изготовитель - Вороши ловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Ширина колеи, мм .....
Габарит по ГОСТ
92 38-73 ................
Осевая формула ..........
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс ..............
Длительная сила тяги,
кгс ........................
Скорость при длитель-
ном режиме, км/ч ....
Конструкционная ско-
рость, км/ч ............
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение)......
1520 (1524)
02-Т
2(3о-3о)
2x116,5+3%
19,4+3%
2x20000
20
100
75
14Д40
(12ДН2 3/30)
*
Тепловоз М62
Шифр 31 8111
Предназначен для вождения
грузовых и пассажирских со-
ставов на участках с относительно лег-
ким строением пути.
Односекционный, мощностью 2000 л.с. —
для умеренного климата и 1690 л.с. -
для тропиков.
Передача - электрическая, постоянного
тока.
Имеет две кабины машиниста, обору-
дованные постами управления для ра-
боты по системе двух единиц.
Кузов - закрытого типа, с несущей
рамой; тележки - челюстные.
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ..........
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ..........
ширина ............
высота от головок
рельсов ........
Запасы, кг:
топлива ..............
песка .............
Ширина колеи, мм ...
Габарит по ГОСТ
92 38-73 ...........
Осевая формула .....
Служебная масса, т....
Нагрузка от оси на
рельсы, тс .........
Длительная сила тяги,
кгс ................
Скорость при длитель-
ном режиме, км/ч ...
Конструкционная ско-
рость, км/ч .........
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение) .....
165+5%
2x17400
2950
4615
2x3390
2x600
1520 (1524)
и 1435
02-Т
Зо—3 о (Со—Со)
120,0
20,0
20000;
17800*
20; 18,2*
100
75
14Д40;
14Д40Т2*
(12 ДН23/ЗО)
10
Может изготовляться в экспортном ис-
полнении.
Изготовитель - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Удельный расход топ-
лива дизелем при но- минальной мощности, г/э.л.с.-ч 160+5%
Габаритные размеры тепловоза, мм: длина по осям ав- тосцепок 17400
ширина 2950
высота от головок рельсов 46 15
Запасы, кг: топлива 3390
песка 600
Для тропиков.
ТЕПЛОВОЗЫ МАНЕВРОВЫЕ И ПРОМЫШЛЕННЫЕ
ШИРОКОЙ КОЛЕИ
Тепловоз ТЭМ2
Шифр 31 8112
Предназначен для
маневро-
вой и вывозной работы. Мо-
жет быть использован для вождения
легких составов на магистральных до-
рогах и для обслуживания промышлен-
ных предприятий.
Односекционный, мощностью 1200 л.с.,
с кузовом капотного типа.
Передача - электрическая, постоянного
тока.
Может изготовляться в экспортном ис-
полнении.
Изготовители - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции; Брянский маши-
ностроительный завод.
Ширина колеи, мм. 1520(1524)
и 1435
Габарит по ГОСТ
92 38-73 .......... О1-Т*
Осевая формула ...... Зо-Зо
Служебная масса, т.. 12 0+3%
Нагрузка от оси на
рельсы, тс ........ 20+3%
Длительная сила тя-
ги, кгс .......... 2 0200
Скорость при дли-
тельном режиме,
км/ч .............. 11,1
Конструкционная ско-
рость, км/ч ....... ЮО**
Минимальный радиус
проходимых кривых, м 80
Марка дизеля (услов-
ное обозначение) .... ПД1М
(6ЧНЗ 1,8/33)
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ........ 16 5+5^
11
*
Тепловоз ТГМ6А
Шифр 31 8112
Предназначен для вывозной и
маневровой работы на про-
мышленных предприятиях.
Односекционный, мощностью 1200 л.с.,
с кузовом капотного типа.
Передача - гидравлическая , унифициро-
ванная.
Тепловоз имеет одну кабину машини-
ста; может быть оборудован постом
управления по системе двух единиц.
Тележки - челюстные; рессорное под-
вешивание - одноступенчатое.
Изготовитель - Людиновский теп-
ловозостроительный завод.
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок .................... 16970
ширина ............... 3080
высота от головок
рельсов ................... 5070
Запасы, кг:
топлива ................... 5400
песка ..................... 2000
Уточнения согласно чертежу
ТЭМ2.00.00.000 сх.
По экипажу.
Ширина колеи, мм ..... 1520(1524)
Габарит по ГОСТ
9238-73 ................... 02-Т
Осевая формула ............. 2-2
Служебная масса, т ..... 90+3%
Нагрузка от оси на рель-
сы, тс ................. 22,5+3%
Сила тяги, кгс:
при маневровом ре-
жиме и скорости
8,5 км/ч ........... 2 5000
при поездном режи-
ме и скорости 14 км'ч 14000
Конструкционная ско-
рость, км/ч:
при маневровом ре-
жиме ....................... 40
при поездном режиме 80
Минимальный радиус
проходимых кривых, м 40
Марка дизеля (услов-
ное обозначение) ....... ЗА-6Д49
(8ЧН26/26)
Удельный расход топли-
ва дизелем при номи-
нальной. мощности,
г/э.л.с.-ч ........... 150+^>
Габаритные размеры теп-
ловоза, мм:
длина по осям авто-
сцепок .................. 14300
ширина .......... 3095
высота от головок
рельсов ............... 4290
Запасы:
топлива, л........ 5400
песка, кг .............. 1100
12
Тепловоз ТГМ8
Шифр 31 8112
Предназначен для работы на метал-
лургических и других промышленных
предприятиях.
Тепловоз выпускается на экспорт.
Односекционный, мощностью 800 л. с.,
с кузовом капотного типа.
Передача - гидравлическая, унифициро-
ванная.
Имеет одну кабину управления, приспо-
собленную для работы по системе двух
единиц.
Изготовитель - Людиновский теп-
ловозостроительный завод.
Ширина колеи, мм .......... 1435
Габарит по ГОСТ 9238-73 02-Т
Осевая формула ............. 2-2
Служебная масса, т..... 80+3%
Нагрузка от оси на рель-
сы, тс .................... 20+3%
Сила тяги, кгс:
при маневровом режи-
ме и скорости 6 км/ч . 21000
при поездном режиме и
скорости 12 км/ч.... 10000
Конструкционная скорость,
км/ч:
при маневровом режиме 33
при поездном режиме.. 66
Минимальный радиус про-
ходимых кривых, м...... 60
Марка дизеля ............ ЗАЭ-6Д49
Удельный расход топлива
дизелем при номинальной
мощности, г/э.л.с.-ч... 165
Габаритные размеры теп-
ловоза, мм:
длина по осям авто-
сцепок ................ 14300
ширина ........ 3095
высота от головок
рельсов ............... 4550
Запасы:
топлива, л .............. 5400
песка, кг .............. 1100
Тепловоз ТГМ4
ГХ7 шифр 31 8112
Предназначен для маневро-
вой работы на железных до-
рогах колеи 1520(1524) и 1435 мм.
Ширина колеи, мм ..
Односекционный, мощностью 750 л.с. с
кузовом капотного типа.
Тепловоз имеет одну кабину машини-
ста, оборудованную постом управления;
по требованию заказчика может изго-
товляться для работы по системе двух
единиц.
Габарит по ГОСТ
92 3 8-73 ..........
Осевая формула .....
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс .........
Сила тяги, кгс:
при маневровом ре-
жиме и скорости
5(7*) км/ч .........
1520 (1524)
и 1435
02-Т
2-2
80+3%
(6 8+3%)*
20( 17)*
Передача - гидравлическая, унифициро-
ванная (с двумя гидротрансформатора-
ми без гидромуфты).
Может изготовляться в экспортном ис-
полнении.
при поездном режи-
ме и скорости 15кк/ч
Конструкционная ско-
рость, км/ч:
при маневровом ре-
жиме ............
при поездном ре-
жиме ...........
23000
(19800)*
9000
27
55
13
Изготовитель - Людиновский теп-
ловозостроительный завод.
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение)........
Удельный расход топ-
лива дизелем
при номинальной
мощности, г/э.л.с.-ч.
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ...............
ширина ................
высота от головок
рельсов ..............
Запасы:
топлива, л .............
песка, кг ...........
Тепловоз ТГМ4А -
ной массой 68 т.
40
211Д-2
(6ЧН2 1/21)
155+5%
12 600
3130
4420
3300
900
со служеб-
Тепловоз ТГМ23Б
Шифр 31 8112
Предназначен для эксплуатации на пу-
тях промышленных предприятий в ус-
ловиях умеренного климата.
Тепловоз ТГМ23Б изготовляется в
экспортном исполнении для колеи
1435 мм; марка ТГМ23БЭ и в экс-
портно-тропическом исполнении для ко-
леи 3 435 мм; 16 76 мм под маркой
ТГМ23БТ.
Односекдионный, мощностью 400 л.с., с
кузовом капотного типа.
Передача - гидравлическая (с одним
гидротрансформатором и двумя гидро-
муфтами) .
Привод движущих колес - дышловой.
Ширина колеи, мм ....
Габарит по ГОСТ
92 38-73 ............
Осевая формула ......
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс ..........
Сила тяги, кгс;
при маневровом ре-
жиме и скорости
6 км/ч .........
при поездном режи-
ме и скорости
12 км/ч ..........
Конструкционная ско-
рость, км/ч:
при маневровом ре-
жиме ................
при поездном ре-
жиме ...........
Минимальный радиус
проходимых кривых
(скорость до 5 kn/hJ.m
Марка дизеля (услов-
ное обозначение) ....
1520 (1524),
1435 и 1676
02-Т
0-3-0
44
14,7
10200
5100
30
60
40
1Д12-400Б
(12ЧН15/18)
14
Изготовитель - Муромский тепло-
возостроительный завод им. Ф.Э. Дзер-
жинского.
Удельный расход топ-
лива дизелем при
номинальной мощно-
сти, г/э.л.с.-ч ......... 168±5%
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ............... 8920
ширина ............... 3150
высота от головок
рельсов ............... 3920
Запасы, кг:
топлива .................... 1200
песка ................... 250
*
Тепловоз ТГК2
Шифр 31 8112
Предназначен для эксплуатации на пу-
тях промышленных предприятий с мак-
симальным весом процепного состава
на площадке до 700 т.
Односекционный, мощностью 2 30 л. с„
с кузовом капотного типа.
Передача - гидравлическая.
Изготовитель - Калужский маши-
ностроительный завод.
Ширина колеи, мм.... 1520(1524)
Габарит по ГОСТ
92 38-73 ......... ОЗ-Т
Осевая формула..... 0-2-0
Служебная масса, т. 2 8
Нагрузка от оси на
рельсы, тс ....... 14
Сила тяги, кгс:
при маневровом
режиме и скоро-
сти 5 км/ч w».... 7200
при поездном ре-
жиме и скорости
10 км/ч ............ 3600
Конструкционная ско-
рость, км/ч:
при маневровом
режиме .............. 30
при поездном ре-
жиме .................. 60
Минимальный радиус
проходимых кри-
вых, м .................. 50
Марка дизеля (ус-
ловное обозначение) У1Д6-2 50ТК-СЗ
(6ЧН15/18)
Удельный расход топ-
лива дизелем при
номинальной мощ-
ности, г/э.л.с.-ч ... 160+5%
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ........... 82 80
ширина ......... 3074
высота от голо-
вок рельсов .... 34 78
Запасы, кг:
топлива ................ 600
песка ................ 180
15
ТЕПЛОВОЗЫ УЗКОЙ КОЛЕИ
Тепловоз ТГМ7
Шифр 31 8113
Предназначен для маневровой и вывоз-
ной работы на путях колеи 106 7 мм
Южно-Сахалинского отделения Дальне-
восточной ж. д.
Односекционный, мощностью 820 л.с., с
кузовом капотного типа.
Передача - гидравлическая, унифициро-
ванная.
Имеет одну кабину машиниста и обору-
дован устройствами, обеспечивающими
управление по системе двух единиц.
Изготовитель - Людиновский тепло-
возостроительный завод.
Ширина колеи, мм 1067
Габарит ОСТ 32—3—73 (Южно—Саха-
линского отд.
Дальневосточ-
ной ж.д.)
Осевая формула ........ 2-2
Служебная масса, т.„. 68+3%
Нагрузка от оси на
рельсы, тс ................. 17
Сила тяги, кгс:
при маневровом ре-
жиме и скорости
8 км/ч .............. 19000
при поездном режи-
ме и скорости ISkn/h 10500
Конструкционная ско-
рость, км/ч:
при маневровом ре-
жиме ................ 30
при поездном ре-
жиме ............. 62
Минимальный радиус
проходимых кривых, м 40
Марка дизеля (услов-
ное обозначение)..... М756В
(12ЧН18/20)
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч .......... 156+5%
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ................ 12600
ширина ........... 3130
высота от головок
рельсов .............. 4050
Запасы:
топлива, л ............ 3300
песка, кг ............. 900
Ф --
Тепловоз ТУ7
Шифр 31 8113
Предназначен для вождения поездов и
маневровых работ на железных дорогах
узкой колеи.
Односекционный, мощностью 400 л.с., с
кузовом капотного типа. Может по-
16
Ширина колеи, мм ......... 750
Габарит по ГОСТ
9720-61 .................. ТУ
Осевая формула ........... 2-2
Служебная масса, т ... 24+3%
и 20+3%
Нагрузка от оси на
рельсы, тс ........... 6+3% и 5+3%
ставляться с дизелем, отрегулирован-
ным на мощность 300 л.с.
Конструкция допускает работу по си-
стеме двух единиц.
Передача - гидравлическая.
Изготовитель - Камбарский маши-
ностроительный завод.
Сила тяги при скоро-
сти 14 и 15 км/ч,
кгс ................ 5400 и 4700
Конструкционная ско-
рость, км/ч ...... 50
Минимальный радиус
проходимых кривых, м 50
Марка дизеля (услов-
ное обозначение).... 1Д12-400
(12 ЧН15/18)
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч .......... 16 8+5%
Габаритные размеры
тепловоза, мм:
длина по буферам... 9200
ширина ............ 2 550
высота от головок
рельсов ................. 3560
Запасы:
топлива, л ............... 750
песка, кг ................. 420
*
Тепловоз ТУ7Э
Шифр 31 8113
Предназначен для вождения поездов и
маневровых работ на железных дорогах
узкой колеи.
Односекционный, мощностью 400 л.с., с
кузовом капотного типа.
Передача - гидравлическая.
Изготовляется в экспортном исполнении.
Изготовитель - Камбарский маши-
ностроительный завод.
Ширина колеи, мм..... 750-1435
Габарит по ГОСТ
9720-61 ................... ТУ
Осевая формула ............. 2-2
Служебная масса, т ... 24+3%
Нагрузка от оси на
рельсы, тс .............. 6+3%
Сила тяги при скоро-
сти 15 км/ч, кгс..... 5000
Конструкционная ско-
рость, км/ч ........ 50
Минимальный радиус
проходимых кривых, м 60
Марка дизеля (услов-
ное обозначение).... 1Д12-400
(12ЧН15/18)
Удельный расход топ-
лива дизелем при но-
минальной мощности,
г/э.л.с.-ч ......... 168+5%
Габаритные размеры
тепловоза, мм:
длина по осям ав-
тосцепок ................ 9596
ширина ........... 2 550
высота от головок
рельсов .......... 3560
Запасы:
топлива, л ............. 50
песка, кг ........ О
17
Тепловоз ТУ6А
Шифр 31 8113
Предназначен для
вой и вывозной работы на
дорогах узкой колеи.
маневро-
железных
Односекционный, мощностью 12 7 n.ctJ
с капотным кузовом.
Передача - механическая.
Изготовитель - Камбарский маши-
ностроительный завод.
Ширина колеи, мм .......... 750
Габарит по ГОСТ
9720-61 .................. ТУ
Осевая формула ............. 2-2
Служебная масса, т.... 14
Нагрузка от оси на
рельсы, тс ............... 3,5
Длительная сила тяги,
кгс ..................... 2700
Скорость при длитель-
ном режиме, км/ч ..... 8
Конструкционная ско-
рость, км/ч .......... 42
Минимальный радиус про-
ходимых кривых, м..... 40
Марка дизеля (услов-
ное обозначение) ...... ЯЛЗ-М204А
(ЧДП10/12)
Удельный расход топли-
ва дизелем при номи-
нальной мощности,
г/э.л.с.-ч .......... 190
Габаритные размеры
тепловоза, мм:
длина по буферам .... 8490
ширина ....... 2 550
высота от г'оловок
рельсов .............. 3515
Запасы:
топлива, л ......... 780
песка, кг .......... 400
ТЕПЛОВОЗЫ ОПЫТНЫЕ И НАМЕЧАЕМЫЕ
К ВЫПУСКУ В 1978 г.
Тепловоз ТЭП75
Шифр 31 8111
Предназначен для вождения скорых
пассажирских поездов.
Односекционный, мощностью 6000 л.с.
Передача - электрическая, перемен-
но-постоянного тока; подвешивание
электродвигателей опорно-рамное.
Имеет две кабины машиниста.
Конструкция узлов вспомогательного
оборудования - блочная.
Тележки - с небалансированным двух-
ступенчатым рессорным подвешиванием.
Ширина колеи, мм . 1520(1524)
Габарит по ГОСТ
9238-73 ................... 1-Т
Осевая формула ........... Зо-Зо
Служебная масса, т ... 138+3%
Нагрузка от оси на
рельсы, тс ........ ...... 23+3%
Длительная сила тяги,
кгс ................... 18000
Скорость при длитель-
ном режиме, км/ч ... 70
Конструкционная ско-
рость, км/ч ............. 160
Минимальный радиус
проходимых кривых, м 12 5
Марка дизеля (услов-
ное обозначение).... 1Д49
(16ЧН26/26)
18
Изготовитель - Коломенский теп- ловозостроительный завод им. В. В. Куй- бышева. Удельный расход топ- лива дизелем при но- минальной мощности; г/э.л.с.-ч 158*5%
Габаритные размеры тепловоза, мм: длина по осям ав- тосцепок .............. 2 1700
ширина 3086
высота от головок рельсов 4975
Запасы, кг: топлива .«••••••••••••• 6000
песка 800
Тепловоз 2 ТЭ12 1
Шифр 31 8111
Тепловоз опытный, предназначен для
вождения грузовых поездов.
Двухсекционный, мощностью 2x4000 л.с.
Передача - электрическая, переменно-
постоянного тока.
Кабина машиниста оборудована постом
управления по системе двух единиц.
Кузов - несущий, тележки - бесчелю-
стные.
Изготовитель - Ворошиловградский
тепловозостроительный завод им. Ок-
тябрьской революции.
Ширина колеи, мм Габарит по ГОСТ 1520(1524)
9238-73 О1-Т
Осевая формула ........ 2(3о-3о)
Служебная масса, т ... Нагрузка от оси на 2x150+3%
рельсы, тс Длительная сила тяги, 2 5+0,5
кгс Скорость при длитель- 2x3000
ном режиме, км/ч ... Конструкционная ско- 27
рость, км/ч Минимальный радиус 100
проходимых кривых, м Марка дизеля (уелов- 125
ное обозначение)...... Удельный расход топ- лива дизелем при но- минальной МОЩНОСТИ, 2В-5Д49 (16ЧН26/26) или ЗД70 (16ЧН2 5/2 7)
г/э.л.с.-ч Габаритные размеры тепловоза, мм: длина по осям ав- 150+5%
тосцепок 2x22000
ширина высота от головок 3200
рельсов Запасы, кг: 5110
топлива 2x9000
песка 2x1000
19
Тепловоз ТЭМ7
Шифр 31 8112
Предназначен для маневрово-вывозной
и горочной работы на путях колеи
1520 (1524) мм.
Односекционный, мощностью 2000 л.с,,
с кузовом капотного типа.
Тепловоз имеет одну кабину машини-
ста, оборудован устройствами, обеспе-
чивающими управление по системе
двух единиц.
Передача - электрическая, переменно-
постоянного тока с полупроводниковы-
ми выпрямителями.
Изготовитель - Людиновский теп-
ловозостроительный завод.
Ширина колеи, мм ....... 1520(1524)
Габарит по ГОСТ
9238-73 .................... 1-Т
Осевая формула ......... 2о+2о-2о+2о
Служебная масса, т .... 180(168)*
Нагрузка от оси на
рельсы, тс ............. 22,5(21)*
Длительная сила тяги,
кгс:
тепловоза со слу-
жебным весом 168 т 32 000
тепловоза со слу-
жебным весом 180 т 35000
Скорость при длитель-
ном режиме, км/ч:
тепловоза со слу-
жебным весом 16 8т 11,7
тепловоза со слу-
жебным весом 180 т 10,3
Конструкционная ско-
рость, км/ч .......... 100
Минимальный радиус
проходимых кривых, м 80
Марка дизель-генера-
тора ................. 2-2 6ДГ
Удельный расход топли-
ва дизелем при номи-
нальной мощности,
г/э.л.с.-ч .......... 155+5%
Габаритные размеры
тепловоза, мм:
длина по осям авто-
сцепок ........... 21500
ширина ............ 32 80
высота от уровня
головок рельсов ........ 5170
Запасы:
топлива, л ............. 6000
песка, кг ...... 2 300
Служебная масса тепловоза 168 т
обеспечивается за счет снятия 12 т
балласта.
*
Тепловоз ТЭМ6
Шифр 31 8112
Тепловоз - опытный.
Род службы - универсальный.
Односекционный, мощностью 1000 -
1500 л.с., с кузовом капотного типа.
Ширина колеи, мм ...
Габарит ............
Осевая формула .....
Служебная масса, т ...
Нагрузка от оси на
рельсы, тс .........
Длительная сила тяги,
кгс ................
1520(1524)
Универсальный
Зо—Зо
99+3%
16,5+3%
18000
20
Передача - виек-гркческая, постоянно-
го тока.
Имеет онку кабилу меаписта, обору-
дованную постом управления по систе-
ме двух единиц.
Кузов - кавотного типа, тележки -
бесчелюстаые.
Может поставляться в експортвом ис-
полнении.
Изготовитель - Брянски* маши-
ностроятелыпй завой.
Скорость при длитель-
ном режиме, км/ч ... 14,5
Конструкционная ско-
рость, км/ч ..................... 1ОО
Минимальна^ радиус
проходимых кривых, м 80
Марка дизеля ........... 6Д49
Удельны* расход топ-
лива дизелем при но-
минально* мощности,
г/э.л.с.-ч »»еееааеаееаеее 15О+5%
Габаритные размеры
тепловоза, кая:
длина по осям ав-
тосцепок .... ......... 18790
ширина ееееоеэаеэеееаее 3080
высота от головок
рельсов ...................... 4620
Запасы, кг:
топлива ............... 5400
песка .................. 2000
Шифр 31 8112
Предназначен для маневровой и вывоз-
ной работы. Может быть использован
для вождения легких составов на ма-
гистральных дорогах и для обслужи-
вания промышленных предприяти*.
Односекпноины*, мощностью 1200 л.с.,с
кузовом кавотного типа.
Передача - электрическая, постоян-
ного тока.
Изготовитель - Брянский маши-
ностроительный завод.
Ширина колеи, мм ........ 1520(1524)
Габарит по ГОСТ
9238-73 .................... О1-Т
Осевая формула .......... Зо-Зо
Служебная масса, т .... 120+3%
Нагрузка от оси на
рельсы, тс ........... 20+3%
Длительная сила тяги,
кгс .................. 21000
Скорость пря длитель-
ном режиме, км/ч ..... 11,5
Конструпнкипмя ско-
рость, км/ч ........ 1ОО
Минимальны* радиус
проходимых кривых, м 80
Марка дизеля (услов-
ное обозначение) ..... 6Д49
(8ЧН26/26)
Удельный расход топли-
ва дизелем при номи-
нальной мощности,
г/е.л.с.-ч ................. 15О+®^
Габаритные размеры, мм:
длина по осы авто-
сцепок ................... 16970
ширина •еееееаееевааеееее 3080
высота от головок
рельсе» ............................ 4654
Запасы, кг:
топлива 5440
песка .............................. 2000
21
Тепловоз ТЭМ12
Шифр 31 8112
Тепловоз - опытный, предназначен для
маневровой и маневрово-вывозной ра-
боты на промышленном транспорте на
железных дорогах колеи 1520
(1524) мм.
Односекционный, мощностью 1200 л.с.,
с кузовом капотного типа.
Передача - электрическая с группо-
вым приводом двухосных тележек.
Кабина машиниста по требованию за-
казчика оборудуется постом управле-
ния по системе двух единиц.
Изготовитель - Людиновский теп-
ловозостроительный завод.
Ширина колеи, мм .......
Габарит по ГОСТ
92 38-73 ..............
Осевая формула ..........
Служебная масса, т ....
Нагрузка от оси на
рельсы, тс .............
Сила тяги длительного
режима, кгс ............
Скорость при длитель-
ном режиме, км/ч .......
Конструкционная ско-
рость, км/ч ............
Минимальный радиус
проходимых кривых, м
Марка дизеля (услов-
ное обозначение) .......
Удельный расход топли-
ва дизелем при номи-
нальной мощности,
г/э.л.с.-ч ........
Габаритные размеры
тепловоза, мм:
длина по осям авто-
сцепок ................
ширина .............
высота от головок
рельсов ............
Запасы
топлива, л ............
песка, кг ..........
1520( 1524)
1-Т
2-2
100
25
24000
10
40/80
50
ПД1М
(8ЧН26/26)
150+5%
16000
3100
4700
5000
J ЮО
Редактор Л. В. Московцева
Технический редактор Е. В. Щевьева
Корректоры Л. В. Наделяева, Г. С. Филатова
Т-05029 Подп. к печ. 17/11-77 г. Формат 60x90V^g
Печ. л. 1,5 Уч.-изд. л. 1,15 Тираж 1170 экз.
Зак. инет. 16577 Зак. тип. 47 Цена 10 коп.
НИИинформтяжмаш, 129835, Москва, ГСП-110, проспект Мира, 106
Производственно—полиграфический отдел НИИинформтяжмаша
