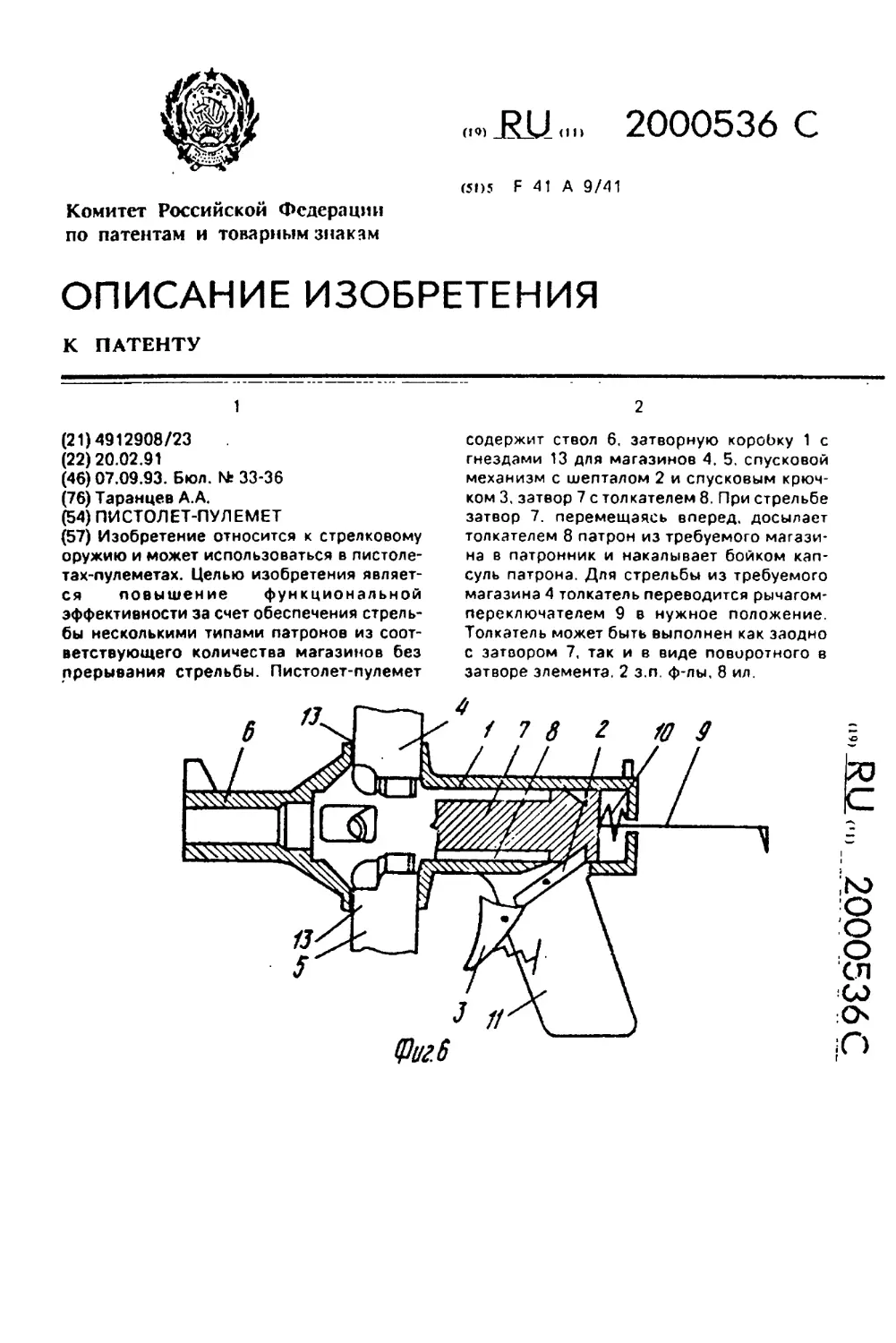

Комитет Российской Федерации
...	2000536 С
(5D5 F 41 А 9/41
по патентам и товарным знакам
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
2
(21)4912908/23
(22) 20.02.91
(46)07.09.93. Бюл. Nfe 33-36
(76) Таранцев А.А.
(54) ПИСТОЛЕТ-ПУЛЕМЕТ
(57) Изобретение относится к стрелковому
оружию и может использоваться в пистоле-
тах-пулеметах. Целью изобретения являет-
ся повышение функциональной
эффективности за счет обеспечения стрель-
бы несколькими типами патронов из соот-
ветствующего количества магазинов без
прерывания стрельбы. Пистолет-пулемет
содержит ствол 6. затворную коробку 1 с
гнездами 13 для магазинов 4. 5, спусковой
механизм с шепталом 2 и спусковым крюч-
ком 3. затвор 7 с толкателем 8. При стрельбе
затвор 7. перемещаясь вперед, досылает
толкателем 8 патрон из требуемого магази-
на в патронник и накалывает бойком кап-
суль патрона. Для стрельбы из требуемого
магазина 4 толкатель переводится рычагом-
переключателем 9 в нужное положение.
Толкатель может быть выполнен как заодно
с затвором 7. так и в виде поворотного в
затворе элемента. 2 з.п. ф-лы. 8 ил.
2000536 С
3
2000536
1
Изобретение относится к стрелковому
оружию
Известен пистолет-пулемет, содержа-
щий ствол, затворную коробку с гнездом
для магазина, установленный в коробке с
возможностью продольного перемещения
затворов с бойком, толкателем и элементом
для экстракции и спусковой механизм.
Недостатком такого пистолета-пулеме-
та является невозможность стрельбы не-
сколькими типами патронов в
произвольной последовательности без за-
мены магазина.
Цель изобретения - повышение функ-
циональной эффективности за счет обеспе-
чения стрельбы несколькими типами
патронов из соответствующего количества
магазинов без прерывания стрельбы.
Для этого в пистолете-пулемете, содер-
жащем ствол, затворную коробку с гнездом
для магазина, установленный в коробке с
возможностью продольного перемещения
затвор с бойком, толкателем и элементом
для экстракции и спусковой механизм, за-
творная коробка выполнена по крайней ме-
ре с одним дополнительным гнездом для
магазина, толкатель затвора выполнен уп-
равляемым для обеспечения взаимодейст-
вия с требуемым магазином, а затвор
снабжен фиксатором.
Креме того, затвор установлен с воз-
можностью поворота вокруг продольной
оси для обеспечения управления толкате-
лем. Причем толкатель выполнен в виде ус-
тановленного с возможностью поворота
вокруг продольной оси внутри затвора эле-
мента с рычагом-переключателем.
На фиг. 1-4 - показан пистолет-пулемет
с двумя магазинами; на фиг. 5 - пистолет-пу-
лемет с тремя магазинами; на фиг. 6 - пис-
толет-пулемет с двумя магазинами в
разрезе при крайнем заднем положении за-
твора (ма1азины условно развернуты на
180°); на фиг. 7 - сечение в районе затвора
пистолета-пулемета, показанного на фиг. 1;
на фиг. 8 - разрез затворного узла с толка-
телем, выполненным в виде установленного
в затворе элемента.
Пистолет-пулемет содержит затворную
коробку 1. спусковой механизм, включаю-
щий шептало 2 и спусковой крючок 3. мага-
зины 4, 5 с различными типами патронов,
ствол 6. затвор 7 с бойком, элементом для
экстракции, толкателем 8 и рычагом-пере-
ключателем 9. возвратно-боевую пружину
10. рукоятку 11. Толкатель 8 может быть
выполнен как заодно с затвором 7. так и в
виде поворотного в затворе 7 элемента. В
первом случае рычаг-переключатель 9 жес-
тко связан с затвором 7 и обеспечивает по-
5
10
15
20
25
30
35
40
45
50
55
ворот его вокруг продольной оси. Во втором
случае рычаг-переключатель 9 связан с тол-
кателем 8 и обеспечивает его поворот внут-
ри затвора вокруг продольной оси. Затвор
снабжен фиксатором 12 обеспечивающим
его установку в затворной коробке 1 в тре-
буемом положении. В затворной коробке
выполнены гнезда 13 для магазинов. Рычаг-
переключатель 9 может как выступать сза-
ди. так и находиться сбоку, сверху
корпуса.Рычаг-переключатель 9 одновре-
менно используется и для взведения затво-
ра 7.
В исходном положении магазины 4. 5
пристыкованы к затворной коробке 1, за-
твор 7 взведен с помощью рычага-переклю-
чателя 9 и удерживается шепталом 2. а
толкатель 8 приведен в нужное положение.
При стрельбе нажимают на пусковой
крючок 3. шептало 2 отпускает затвор 7.
который, перемещаясь вперед, досылает
толкателем 8 патрон из соответствующего
магазина в патронник ствола и накалывает
бойком капсуль патрона. За счет давления
пороховых газов пуля вылетает из ствола, а
затвор отходит назад. При этом затвором
выбрасывается стреляная гильза и сжимает-
ся возвратно-боевая пружина 10. Если спу-
сковой крючок 3 нажат, то затвор 7 вновь
движется вперед и выстрел повторяется.
Для прекращения стрельбы необходимо от-
пустить спусковой крючок и в этом случае
при отходе назад затвор фиксируется шеп-
талом во взведенном положении.
Для стрельбы патронами из другого ма-
газина толкатель 8 переводится рычагом-
переключателем 9 о требуемое положение.
Использование пистолета-пулемета по-
зволит повысить функциональную эффек-
тивность. так как в ходе стрельбы возможно
оперативно изменять тип патронов и увели-
чить длительность стрельбы без перезаряд-
ки магазинов.
Формула изобретения
1. Пистолет-пулемет, содержащий
ствол, затворную коробку с гнездом для ма-
газина. установленный в коробке с возмож-
ностью продольного перемещения затвор с
бойком, толкателем и элементом для экстра-
кции и спусковой механизм, отличаю-
щийся тем. что. с целью повышения
Функциональной эффективности за счет обес-
печения стрельбы несколькими типами патро-
нов из соответствующего количества
магазинов без прерывания стрельбы затвор-
ная коробка выполнена по крайней мере с
одним дополнительным гнездом для магазина,
толкатель затвора выполнен управляемым для
обеспечения взаимодействия с требуемым
магазином а затвор снабжен фиксатором
2000536
2000536
<Риг7
7 8	9 10 1
фиг 6
211
