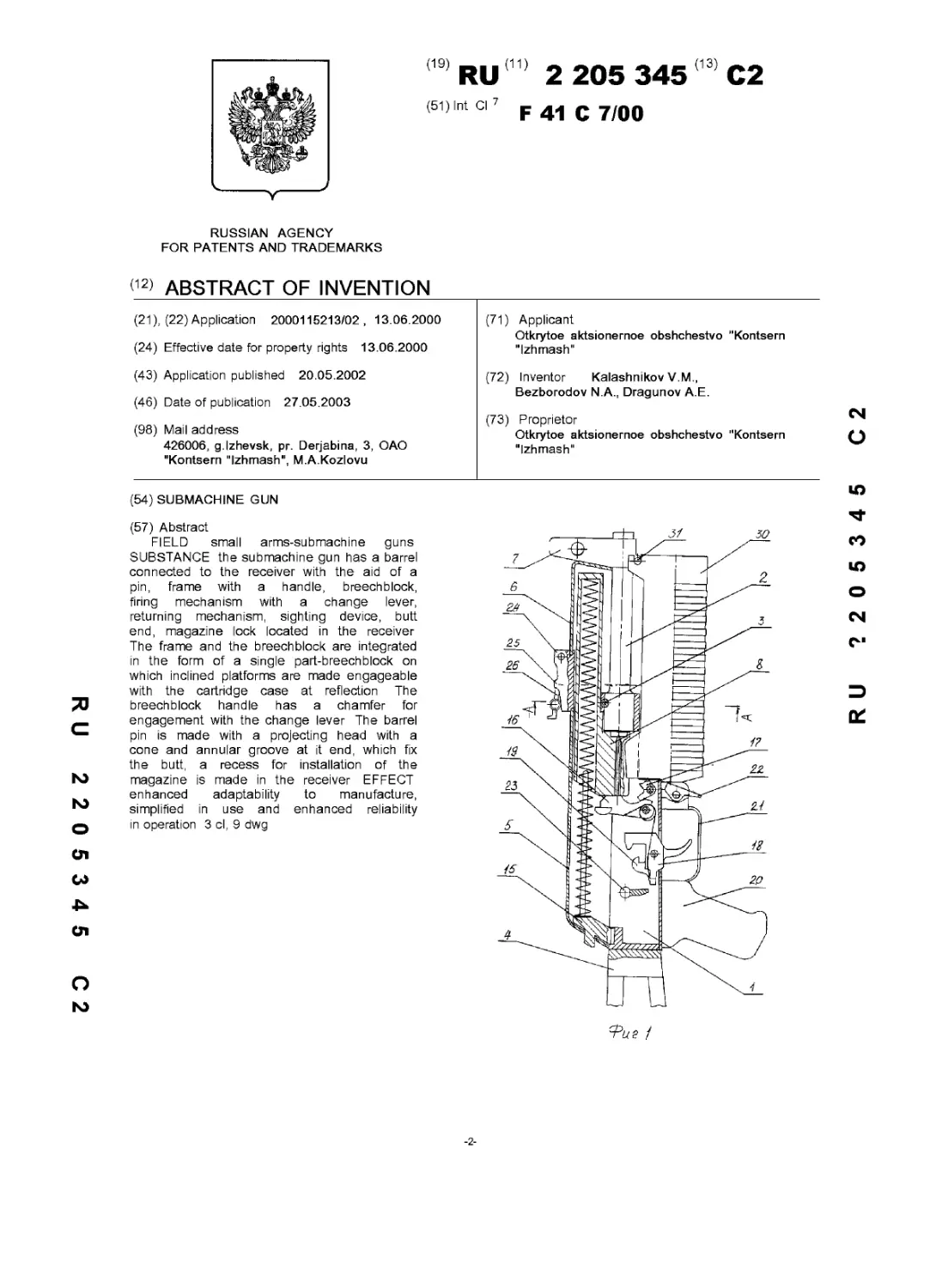

9 RU 2 205 345 3 C2
(51) Intel 7 F 41 c 7/QQ
RUSSIAN AGENCY
FOR PATENTS AND TRADEMARKS
<12) ABSTRACT OF INVENTION
(21), (22) Application 2000115213/02, 13.06.2000
(24) Effective date for property rights 13.06.2000
(43) Application published 20.05.2002
(46) Date of publication 27.05.2003
(98) Mail address
426006, g.Izhevsk, pr. Derjabina, 3, ОАО
“Kontsern "Izhmash", M.A.Kozlovu
(71)	Applicant
Otkrytoe aktsionernoe obshchestvo "Kontsern
"Izhmash"
(72)	Inventor Kalashnikov V.M.,
Bezborodov N.A., Dragunov A.E.
(73)	Proprietor
Otkrytoe aktsionernoe obshchestvo "Kontsern
“Izhmash"
RU 2205345
(54) SUBMACHINE GUN
(57) Abstract
FIELD small arms-submachine guns
SUBSTANCE the submachine gun has a barrel
connected to the receiver with the aid of a
pin, frame with a handle, breechblock,
firing mechanism with a change lever,
returning mechanism, sighting device, butt
end, magazine lock located in the receiver
The frame and the breechblock are integrated
in the form of a single part-breechblock on
which inclined platforms are made engageable
with the cartridge case at reflection The
breechblock handle has a chamfer for
engagement with the change lever The barrel
pin is made with a projecting head with a
cone and annular groove at it end, which fix
the butt, a recess for installation of the
magazine is made in the receiver EFFECT
enhanced adaptability to manufacture,
simplified in use and enhanced reliability
in operation 3 cl, 9 dwg
О
N)
CM
О
Ю
"tf
co
Ю
о
CM
R U
Фие /
-2-
RU 2205345
Изобретение относится к стрелковому
оружию
Известен пистолет-пулемет "Кедр",
содержащий ствольную коробку со стволом,
затвор, крышку ствольной коробки,
возвратный механизм, ударно-спусковой
механизм, приклад (см Энциклопедия
современного оружия и бронетехники, т 2,
с317, 318, изд Полигон ACT, 1997 г,
Санкт-Петербург)
Недостатками пистолета-пулемета "Кедр"
являются
при стрельбе из данного
пистолета-пулемета используется только
патрон 9x18 ПМ Для стрельбы патронами
повышенной мощности 9x18 ПММ необходима
доработка патронника ствола (спиральные
канавки) для уменьшения скорости подвижных
частей,
- недостаточная надежность работы
ударно-спускового механизма
пистолета-пулемета, в котором используется
опрокидывание курка за мертвую точку
Наиболее близким по технической
сущности и достигаемому результату к
заявленному изобретению является 5,45 мм
автомат Калашникова укороченный АКС74У
(см ВИ Мураховский, С Л Федосеев Оружие
пехоты с 184, изд Арсенал-пресс, 1992 г,
Москва), содержащий ствол, соединенный
посредством штифта со ствольной коробкой,
раму с рукояткой, затвор, ударно-спусковой
механизм с переводчиком, возвратный
механизм, прицельное приспособление,
приклад, защелку магазина, расположенную в
ствольной коробке для установки магазина
Недостатками автомата АКС74У являются
- использование для стрельбы мощного
патрона, небезопасного при применении в
городских условиях,
сложность устройства двигателя
автоматики,
- сложность устройства для фиксации
приклада в походном положении
Задачей предложенного изобретения
является создание пистолета-пулемета,
обеспечивающего технический результат,
состоящий в повышении надежности работы,
улучшении условий эксплуатации	и
повышении технологичности
Этот технический результат	в
пистолете-пулемете, содержащем ствол,
соединенный посредством штифта	со
ствольной коробкой, раму с рукояткой,
затвор, ударно-спусковой механизм с
переводчиком, возвратный механизм,
прицельное приспособление, приклад,
защелку магазина, расположенную в
ствольной коробке, достигается тем, что рама
и затвор выполнены как единое целое в виде
одной детали-затвора, на котором выполнены
наклонные площадки, взаимодействующие с
гильзой при отражении, на рукоятке затвора
выполнен скос с возможностью
взаимодействия с переводчиком, штифт
О ствола выполнен с выступающей головкой, на
конце которой выполнены конус и кольцевая
канавка, фиксирующие приклад, в ствольной
коробке выполнен вырез по ширине ствольной
коробки для установки в нем магазина
Пистолет-пулемет снабжен переходником,
который устанавливается в вырез ствольной
коробки
Прицельное приспособление снабжено
прицельной колодкой, выполненной с
5
10
15
20
25
30
35
40
45
50
55
60
разделительным выступом, при этом в
прицельной колодке размещена прицельная
планка, выполненная с двумя
последовательно расположенными шкалами
дистанций Шкалы дистанций выполнены на
два типа патронов с различными начальными
скоростями пуль
Сущность изобретения поясняется
чертежами, где на фиг 1 изображен общий
вид пистолета-пулемета со шнековым
магазином, на фиг 2	- общий вид
пистолета-пулемета с коробчатым магазином,
на фиг 3 - А-А на фиг 1, на фиг 4 - вид
спереди на раму, на фиг 5 - Б-Б на фиг 4, на
фиг 6 - В на фиг 2, на фиг 7 - Г на фиг 2,
На фиг 8 - Д на фиг 7, на фиг 9 - вид
снизу на ствольную коробку (магазин не
показан)
Пистолет-пулемет содержит ствольную
коробку 1 со стволом 2, соединенные между
собой штифтом 3, приклад 4, крышку 5
ствольной коробки, ствольную накладку 6,
колодку мушки 7 В направляющих ствольной
коробки 1 установлен затвор 8 с наклонными
площадками 9, 10 на верхнем выступе и
наклонными площадками 11, 12 на боковой
поверхности Скос 13 выполнен на рукоятке
14 затвора 8 В ствольной коробке 1
размещены возвратный механизм 15,	(_)
ударно-спусковой механизм, состоящий из
курка 16, автоспуска 17, спускового крючка
18, шептала 19 В нижней части ствольной
коробки 1 расположена рукоятка 20	**
управления огнем, предохранительная скоба
21 с защелкой 22 магазина На стенке
ствольной коробки 1 расположен переводчик	О')
23 На ствольной коробке 1 размещена
прицельная колодка 24, на которой выполнен
разделительный выступ 25 В прицельной	_
колодке 24 размещена прицельная планка 26,
имеющая две последовательно	р\|
расположенные шкалы 27 и 28 дистанций
В ствольной коробке 1 выполнен вырез 29,	С
в который могут быть установлены шнековый
магазин 30 с помощью защелки 22 магазина и
штифта 31 магазина или переходник 32 с
помощью защелки 22 магазина и штифта 31
магазина в случае применения коробчатого	(£
магазина 33
На штифте 3 ствола 2 выполнена
выступающая головка 34 с конусом 35 и
кольцевой канавкой 36
В затворе 8 выполнены гнездо 37 для
размещения дна гильзы, цилиндрический
канал 38 для размещения ударника 39 и
продольный паз 40, в котором на оси 41
расположен выбрасыватель 42
Для заряжания пистолета-пулемета
необходимо установить магазин 30 в вырез 29
ствольной коробки 1 с помощью защелки
магазина 22 и штифта 31 магазина или
магазин 33 в переходник 32, установленный в
вырез 29 ствольной коробки, с помощью
защелки 22 магазина и штифта 31 магазина,
перевести приклад 4 в боевое положение,
выведя его из кольцевой канавки 36 на
штифте 3 ствола, поставить переводчик 23 в
положение для стрельбы (автоматическая или
одиночная), хомутик прицельной планки 26
поставить на необходимую дистанцию шкалы
27 или 28, соответствующей применяемому
патрону Затем необходимо затвор 8 отвести
в крайнее заднее положение, при этом
сжимается пружина возвратного механизма
15, и отпустить затвор Затвор 8 под
-3-
действием пружины перемещается в крайнее
переднее положение, досылая патрон из
магазина 30 или 33 в ствол 2
Пистолет-пулемет готов к стрельбе
Для производства выстрела нажать на
спусковой крючок 18 При этом курок 16
ударяет по ударнику 39, который разбивает
капсюль патрона Происходит выстрел
После выстрела затвор 8, откатываясь в
заднее положение, извлекает и отражает
гильзу, взводит курок 16 и сжимает пружину
возвратного механизма 15 Гильза,
взаимодействуя с наклонными площадками 9,
10, 11 и 12 затвора 8, выводится в
экстракционное окно крышки 5 ствольной
коробки 1 В переднее положение затвор 8
возвращается под действием пружины
возвратного механизма 15, досылая
очередной патрон из магазина 30 или 33 в
ствол После окончания стрельбы переводчик
23 устанавливается в верхнее положение, при
этом он становится напротив скоса 13
рукоятки 14 затвора 8 В случае падения
пистолета-пулемета на приклад 4, рукоятка
скосом 13 прижимает переводчик 23 к
ствольной коробке 1, препятствуя изгибу и
поломке переводчика 23
При складывании приклада 4 в походное
положение его верхняя тяга скользит по
конусу 35 штифта 3 и заскакивает в
кольцевую канавку 36, фиксируя приклад
Таким образом, предложенная
конструкция пистолета-пулемета
обеспечивает повышение надежности работы,
улучшение условий эксплуатации и
5
10
15
20
25
30
35
40
45
50
55
60
повышение технологичности
Формула изобретения:
1	Пистолет-пулемет, содержащий ствол,
соединенный посредством штифта со
ствольной коробкой, раму с рукояткой,
затвор, ударно-спусковой механизм с
переводчиком, возвратный механизм,
прицельное приспособление, приклад,
защелку магазина, расположенную в
ствольной коробке, отличающийся тем, что
рама и затвор выполнены как единое целое в
виде одной детали-затвора, на котором
выполнены наклонные площадки,
взаимодействующие с гильзой при отражении,
на рукоятке затвора выполнен скос с
возможностью взаимодействия с
переводчиком, штифт ствола выполнен с
выступающей головкой, на конце которой
выполнены конус и кольцевая канавка,
фиксирующие приклад, в ствольной коробке
выполнен вырез для установки в нем
магазина
2	Пистолет-пулемет по п 1,
отличающийся тем, что он снабжен
переходником, который устанавливается в
вырез ствольной коробки
3	Пистолет-пулемет по п 1 или 2,	с\|
отличающийся тем, что прицельное	. .
приспособление снабжено прицельной	о
колодкой, выполненной с разделительным
выступом, при этом в прицельной колодке
размещена прицельная планка, выполненная	iq
с двумя последовательно расположенными
шкалами дистанций
СО
Ю
О
см
RU 2205345
R U
О
кл
-4-
г 3	9 Р £ 9 О Z с ПУ
RU 2205345 С 2
г о 9 р £ s о z с пу
RU 2205345 С 2
m 9 о г i пу
cPu?. 6
RU 2205345 С 2
г о 9 и 9 о г
6 ПУ
RU 2205345 С2
