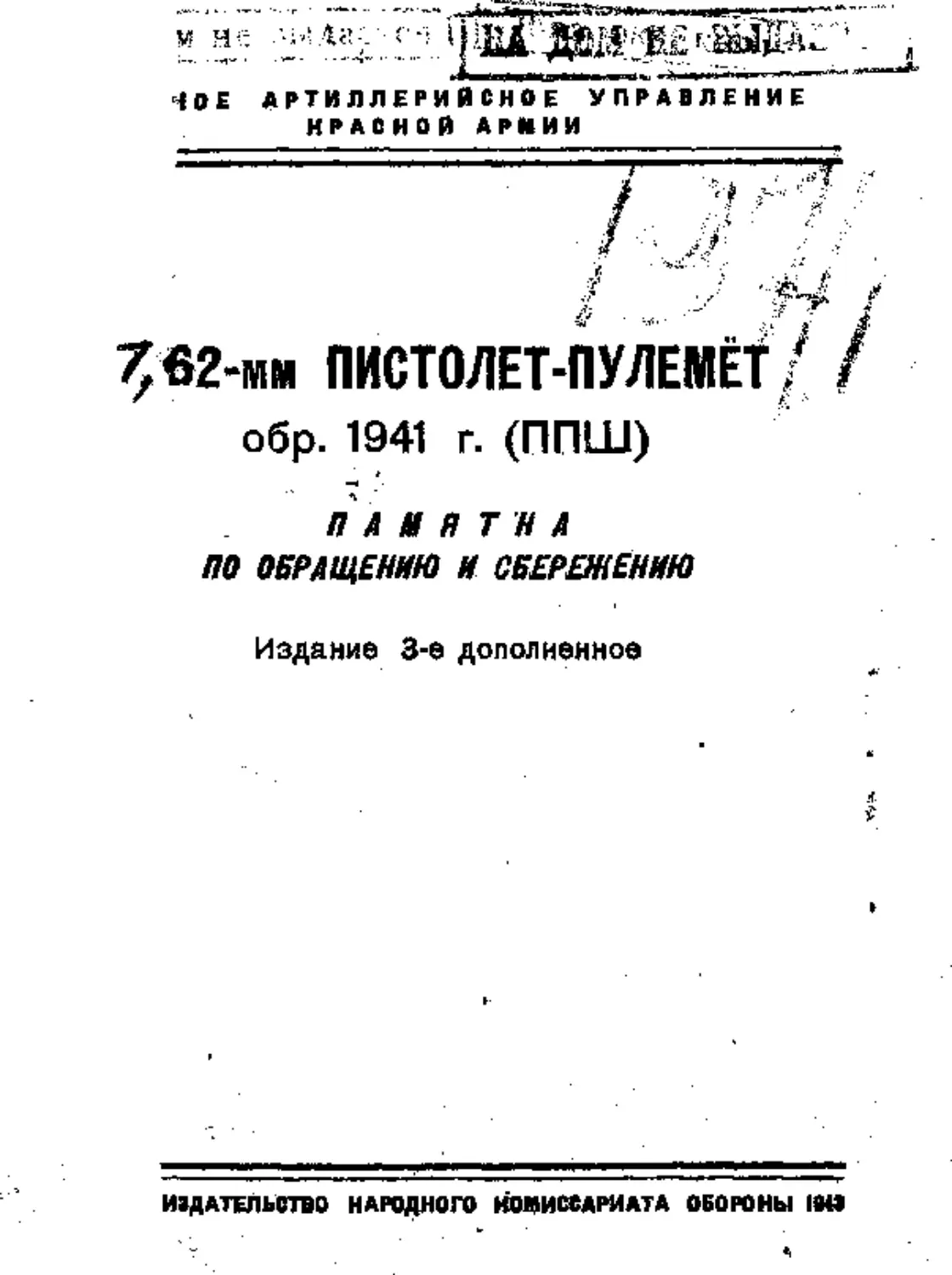

<0£ АРТИЛЛЕРИЙСКОЕ УПРАВЛЕНИЕ
НРАВНОЙ АРМИИ
^ 62-ми ПИСТОЛЕТ-ПУЛЕМЁТ
обр. 1941 г. (ППШ)
ПАМЯТНА
ПО ОБРАЩЕНИЮ И СБЕРЕЖЕНИЮ
Издание 3-ѳ дополненное
ч
ИЗДАТЕЛЬСТВО НАРОДНОГО КОМИССАРИАТА ОБОРОНЫ ІМ)

ЗАПОМНИ
Ч. Содержи пистолет-пулемёт в чистоте
дневно осматривай его и своевременно -if
ди чистку. Ц
2. Излишне частая разборка пистолет;
мёта вредна — ускоряется износ его дета
3.,При чистке и смазке пользуйся :
исправной принадлежностью.
4. Разбирая и собирая пистолет-пулеме
применяй излишних усилий.
5. Не перепутывай магазины и детали о
пистолета-пулемёта с магазинами и дет
другого пистолета-пуле мёта. Наблюдай, і
номера на магазинах и деталях были один;
с номером пистолета-пулемёта.
6. Возвратись с учения, нрряда или стре.
вычисти пистолет-пулемёт, удали с его де
пыль, грязь, нагар и вновь вычисти канал
ла. После чистки смажь детали и канал с
ружейной смазкой. В боевой обстановке '
пистолет-пулемёт ежедневно, пользуясь
тишьем боя.
7. В зимнее время перед чисткой дай снг
пистолету-пулемёту отпотеть. Затвор и ч
находящиеся внутри затворной коробки, п
чистки омажь тонким слоем зимней руже.
смазки, так как обычная ружейная смазка
морозе быстро густеет и пистолет-пулемёт
жет давать отказы в стрельбе. Канал ст*
смазывай ружейной смазкой.
8. Перед стрельбой насухо протри канал ств*

ВЫЕ СВОЙСТВА ПИСТОЛЕТА-ПУЛЕМЁТА
2-им пистолет-пулемёт обр. 1941 ,г._являет-
ндивидуальным автоматическим огиестрель-
оружием ближнего боя. ■ f,/ *
ицельная дальность пистолетй-Гіу'лемёта по-
иих выпусков (с прицелом-целиком) a6ft м,
* ых выпусков (с прицелом старого образца)
м. Хорошие результаты получаются при
чьбе: одиночным огнем до 300 м; короткими
едями (2—4 выстрела) до 200 м; длинными
едями (20—25 выстрелов) до 100 м.
іойную силу нуля сохраняет до 800 м.
істолет-пулемёт лёгок, прост по устройству
обращении, прочен и безотказен в работе.
Основные данные пистолета-пулемёта
пистолета-пулемета без магазина 3,5 кг
дискового магазина без патронов 1,1 кг
коробчатого магазина без патронов 0,3 кг
дискового магазина, снаряженного 71 патро-
>м 1,8 кг
коробчатого магазина, снаряженного 35 пат-
онами , 0,6 иг
1

Рис. 1. Основные детали пистолета -пулемета гг<
обр. 1941 г.:
;_ ствол; 2— ствольная коробка; 3— затвор; 4—
возвратно-боевая пружина; £ —эатворяая коробка; 6 —
прицел секторного типа; 7 — спусковой механизм;
8 — колпачок защёлки ствольной коробки; 9 —пружина колпачка защёлки ствольной
коробки; 70 — амортизатор; 77—ложа; 72 —хвостовой винт; 73 —спусковая скоба; 14 —
спусковой крючок; 75—-пружина спускового крючка; 16 — спусковой рычаг; 77 —пружина
спускового рычага; 18 — переводчик; 70—хвост защёлки магазина; 20 — защёлка магазина;
21 —гайка защёлки; 22 — магазин; 23 — защёлка; 24 — разрезная чека; 25 — ось ствольной
коробки

ПРИНЦИП УСТРОЙСТВА
ПИСТОЛЕТА-ПУЛЕМЁТА
Автоматическая стрельба достигается тем, что
пороховые газы, давя на пулю, одновременно
через дно гильзы давят на затвор, заставляя
последний отходить назад.
Затвор 3 (рис. I), отходя назад, извлекает
стреляную гильзу, при помощи отражателя
выбрасывает её через окно в ствольной коробке и
сжимает возвратно-боевую пружину 4. По
прекращении отхода затвора назад
возвратно-боевая пружина 4 посылает вперёд затвор 3,
который на пути захватывает из магазина 22
очередной патрон, продвигает его в патронник
и производит выстрел. Таким образом
обеспечивается автоматическая стрельба пистолета-
пулемёта.
Для одиночной стрельбы — переводчик IS
оттянуть назад доотказа.
Для автоматической стрельбы — переводчик
IS сдвинуть вперёд доотказа.
Для стрельбы из пистолета-пулемёта
употребляются 7,62-мм пистолетные патроны,
помещаемые в дисковые или коробчатые магазины. На
пистолетах-пулемётах последних выпусков
вместо секторного прицела (см. рис. 1) крепится
упрощенный прицел с поворачивающимся
целиком (рис. 2);
1» 3

Рис. 2. Прицел с поворачивающимся целиком:
I — ствольная коробка пистолСта-пулемёта > 2 — основание целика;
3 — целик; Л .— ось целика; S — пружина целина
РАЗБОРКА И СБОРКА ПИСТОЛЕТА ПУЛЕМЕТА
Разбирай пистолет-пулемёт для чистки и
осмотра так:
1. Отдели магазин: удерживая пулемёт правой
рукой впереди спусковой скобы, а левой— за
магазин, прижми локтем приклад к боку; опусти
хвост защёлки магазина книзу и, подав большим
пальцем правой руки защёлку вперед, левой
рукой вынь магазин из затворной коробки.
2. Открой затворную коробку (рис. 3 и 4):
возьмись правой рукой за шейку приклада, а
левой— за кожух ствольной коробки 2 и,
нажимая большим пальцем правой руки на колпачок
защёлки ствольной коробки 8 доотказа, отведи
ствольную коробку 2 от затворной коробки 5,
поднимая ствольную коробку вверх.
4

Рис, 3. Как открыть затворную коробку
Рмс. 4. Как открыть затворную коробку
f

3. Вынь затвор (рис; 5): прижимая локтем
правой руки приклад и удерживая пистолет-
пулемёт снизу за затворную коробку 5, правой
рукой отведи затвор 3 назад и, приподнимая его
вверх и вправо, вынь затвор вместе с возвратно-
боевой пружиной 4 и амортизатором 10 из
затворной коробки.
Если пистолет-пулемёт сильно загрязнён или
находился под дождём, то, кроме этого:
1) отвинти хвостовой винт 12 и отдели
спусковую коробку (рис. 6 и 7);
Рис. 6. Как отвинтить хвостовой винт
6

Рис. 7. Как отделить спусковую коробку от ложи
2) отдели ложу //: слегка раскачивая ложу,
оттяни её назад, пока концы цевья не выйдут
из загибов затворной коробки.
Не производя полной разборки спускового
механизма, вычисти пистолет-пулемёт.
Если пистолет-пулемёт находился под дождём
и дерево ложи разбухло, то чисти
пистолет-пулемёт без отделения ложи. Вычищенный
пистолет-пулемёт оставь в сухом помещении (не у
источника тепла), пока не высохнет ложа, после
чего произведи полную чистку с отделением
ложи.
Собирай пистолет-пулемёт в обратном порядке.
При сборке пистолета-пулемёта обращай
внимание на то, чтобы при закрывании ствольной
коробки 2 амортизатор 10 находился в заднем
положении плотно прижатым к задней стенке
затворной коробки 5. В противном случае затвор З1
не будет полностью отходить назад, и
пистолет-пулемёт работать не будет.
7

РАЗБОРКА ДИСКОВОГО МАГАЗИНА
И СНАРЯЖЕНИЕ ЕГО ПАТРОНАМИ
При обращении с магазином соблюдай
следующие правила:
1. Не разбирай магазина без командира.
Разборка магазина необходима только для удаления
густой смазки (при получении с завода или
склада) и для чистки магазина при загрязнении.
2. При заведённой пружине не клади магазин
«а гайку защёлки 21 и не нажимай на неё.
В противном случае барабан, сорвавшись с
защёлки 23, с большой силой развернётся и
может сильно поранить пальцы руки, а магазин
придёт в негодность.
3. Спускай заведённую пружину осторожно.
Прежде чем нажать на гайку защёлки 21,
немного поверни барабан против часовой стрелки
и, удерживая его;'' нажимай на гайку защёлки.
Постепенно отпуская барабан, прекрати нажим
на гайку защёлки, чтобы барабан, повернувшись
на четверть оборота, снова остановился на
защёлке.
Перехвати поудобнее магазин и снова спусти
пружину на четверть оборота способом,
указанным выше, и так поступай до тех пор, пока
подаватель не дойдет до "окна приёмника (в
пустом магазине) или не подожмёт патроны,
уложенные в спирала улитки (при снаряжённом
магазине).
8

4. Не закрывай крышку магазина, пока не
будет спущена пружина (см. п. 3).
5. Магазины пистолета-пулемёта обр. 1940 г,
(ППД) нельзя применять для стрельбы из
пистолета-пулемёта обр. 1941 г. и наоборот.
Снаряжай магазин патронами так:
6. Сними крышку, для чего:
а) удерживая магазин левой рукой, средним
пальцем отожми защёлку магазина вверх доот-
каза, повернув большим пальцем правой руки
задвижку на 90°;
б) удерживая магазин леаоч рукой (рис. 8),
правой рукой отдели крышку.
Рис, 8. Как отделить крышку магазина
7. Заведи пружину магазина, для чего, взяв
магазин в левую руку (рис. 9), заведи пружину
барабана на два оборота (восемь щелчков),
вращая его против часовой стрелки.

Следи, чтобы при первой полном обороте
барабана улитка оставалась неподвижной, а пода*
ватель скользил по её внутреннему ручью.
Рис. 9. Как завести пружину
8. Уложи в магазин патроны. Возьми магазин
в левую руку и, слегка наклонив его, уложи 71
патрон по всей длине спирали, начиная от
приёмника.
9. Отпусти барабан. Взяв магазин в левую
руку, правой рукой слегка поверни барабан
против часовой стрелки; нажав на защёлку
магазина, отпусти барабан, — патроны будут под-
. жаты пружиной.
Выступающие патроны подровняй.
10.. Надень крышку магазина. Подожми
защёлку магазина вверх доотказа и закрой сё
задвижкой.
10

СНАРЯЖЕНИЕ ПАТРОНАМИ КОРОБЧАТОГО МАГАЗИНА
Для снаряжения коробчатого магазина
(pltc. 10) применяется специальное
приспособление (рис, 11), которое надевается сверху на
приёмник магазина, вырезом на шпонку приёмника.
При снаряжении магазина перед
закладыванием очередного патрона в магазин необхо-
Рнс. 10,
Коробчатый магазин;
Т—причиним; 2 —
шпонка; 3— пружн-
_ на; 4 ~ крышка
И

Ртрез прДВ
Г\ 1 А
ЛЙЙ
-"■
ѵ ""ty
Вид сверху
4
Рис, 11. Приспособление для
снаряжения коробчатого
магазина:
Г —коровка; 2 — палец; 3
—пружина; 4 — шляпка
дішо нажать на шля/псу пальца приспособления
и утопить находящиеся в магазине патроны.
ЗАРЯЖАНИЕ И РЛЗРЯЖЛНИЕ
ПИСТОЛЕТА-ПУЛЕМЁТА
Заряжай пистолет-пулемёт так:
1. Поставь затвор на предохранитель, сдвинь
пуговку предохранителя влево.
2. Вставь магазин приёмником в вырез окна
затворной коробки и проверь прочность его
посадки.
3. Для открытия огня сними затвор с
предохранителя и отведи затвор за рукоятку назад;
после чего пистолет-пулемёт будет заряжен.
12

ХАРАКТЕРНЫЕ ЗАДЕРЖКИ ПРИ СТРЕЛЬБЕ И
СПОСОБЫ ИХ УСТРАНЕНИЯ
Задержки
1,. Осечка:
выстрела не
произошло; затвор
остался в переднем
положении.
2. Не доход
затвора в переднее
положение:
выстрела не
произошло; затвор
полностью не дошёл
в переднее
положение.
3. Вылет
патрона: затвор не
дошел в переднее
положение и
упёрся в патрон,
ставший вертикально.
Способы устранении
1. Перезарядить пистолет-пулемвт,
выбросить патрон, давший осечку, и
продолжать стрельбу.
При загрязнении подвижных
деталей прочистить пистолет-пулемёт. В
случае поломки или износа
ударника или бойка отправить пистолет-
пулемет в оружейную мастерскую.
2. Затвор вперед не
досылать.
Отвести затвор назад и поставить
.на предохранитель; вынуть магазин.
При загрязнении пистолета-пулемёта
или наличии густой смазки вынуть
затвор, протереть" его и, затворную
коробку, слегка смазать их смазкой
и продолжать стрельбу.
Неисправный магазин заменить
запасным. Заменить возвратно-боевую
пружину, если она подсела или
сломалась.
3. Отвести затвор назад и
поставить на предохранитель. Отделить
магазин и вынуть- застрявший
патрон. Скова поставить магазин и
продолжать стрйльбу.
13

Задержки
4. Пропуск
патрона: затвор в
переднем
положении, но выстрела
не последовало; в
патроннике нет
патрона,
5. Утыкан ио
патрона в пен£к
ствола: затвор не
дошел в переднее
положение; патрон
не продвигается в
патронник.
6. Неотражение
стреляной
гильзы: выстрел
произошел, но затвор
при' следующем
движении вперёд
не дошёл в
переднее положение,
уткнувшись
передним срезом в
неотраженную
гильзу.
Способы устранения
4. Перезарядить пистолет-пулемёт
и продолжать стрельбу. При
повторении задержки отправить магазин
в оружейную мастерскую,
5. Затвор вперёд
недосылать. Перезарядить
пистолет-пулемет, для чего вынуть магазин, отвести
затвор назад и поставить на
предохранитель. Удалить из затворной
коробки перекосившийся патрон,
поставить на место магазин и продолжать
стрельбу. Если задержка
повторяется, сменить магазин, а неисправный
отправить в оружейную мастерскую.
в. Перезарядить пи сто лет-пулемёт,
для чего вынуть магазин, отвести
затвор назад и поставить на
предохранитель. Удалить из затворной
коробки стреляную гильзу. Поставить
магазин и продолжать стрельбу.
В случае поломки отражателя
отправить пистолет-пулемёт в оружейную
мастерскую.
14

Задержки
7. Нензвлечение
стреляной гиль-
іы: затвор не
дошёл в переднее
положение;
очередной патрон
уткнулся в
стреляную гильзу.
Я. Сдвоенные
выстрелы: при
установке
переводчика на одиночную
стрельбу
получается два-три
автоматических
выстрела; затвор не
доходит боевым
взводам до
шептала.
Способы устранения
7. Отвести затвор и поставить его
на предохранитель. Вынуть магазин.
Удалить уткнувшийся патрон.
Выбросить затвором застрявшую
гильзу; если гильза не извлекается,
вытолкнуть ее шомполом. Поставить
магазин и продолжать стрельбу.
Если задержка повторяется, разобрать
пистолет-пулемет, осмотреть
выбрасыватель и его пружину. В случае
их поломки отправить
пистолет-пулемёт в оружейную мастерскую.
8. Разобрать пистолет-пулемёт,
вычистить трущиеся части и удалить
сгустившуюся смазку. Слегка
смазать затвор, собрать
пистолет-пулемет и продолжать стрельбу.
Разряжай пистолет-пулемет так;
1. Отведи затвор назад и поставь на
предохранитель.
2. Нажми на хвост защёлки магазина и вынь
магазин.
15

)М[И!-Т' "**■■ J I
~ 3. Проверь, нЕг яи-.». патроннике патро:
■после чего, сяяв'с предохранителя, спусти ;
твор в переднее положение.
При недокрытии затвора (недоходе подви
ных частей в переднее положение), когда в
троннике находится патрон, категорически
прещается досылать затвор вперёд рукой, '
как при этом может получиться выстрел.
Для предупреждения задержек при стрел
необходимо:
а) При продолжительной стрельбе, после 50
1000 выстрелов, произвести неполную разбо
пистолета-пулемёта, удалить пороховой нага]
сгустившуюся смазку с трущихся час*
слегка смазать их и снова собрать писто;
пулемёт.
Если по обстановке боя разобрать писто..^,-
пулемёт нельзя, вынуть магазин, поставить
переводчик на автоматический огонь и pes.
окно затворной коробки обильно смочить з -юр
керосином или жидким веретённым маслом;
затем нажать на спусковой крючок и несколько
раз отвести затвор в крайнее заднее полож' ■•'
чтобы разжижить сгустившуюся смазку ; ' э
роховой нагар. . ;<?
б) При напряжённой стрельбе через к;
150—200 выстрелов делать небольшие пер
в стрельбе дли остывания ствола и смазы «тн
иатрориика—шщ^ведхиего патрона в магазн.іе.
іс k ''''■*■*■ ПУЬРи^нгТГ*™"! ім/
16 f т^"*..;,■ -'•" £к ю &
:=ііС

ІСТКА И СМАЗКА ПИСТОЛЕТА-ПУЛЕМЁТА
Содержи пистолет-пулемёт всегда в полном
.рядке и чистоте. В боевой обстановке чисти
істолет-пулемёт ежедневно.
Для очистки порохового нагара применяй
щечной состав и содовый раствор.
Для смазки применяй:
а) в летнее время — ружейную смазку;"
б) в зимнее время — зимнюю ружейную смаз-
при морозе до 30° С и смазку № 21 — при
розе больше 30° С.
Іеред смазыванием деталей пистолета-пуле-
га зимней ружейной смазкой произведи пол-
о разборку его и удали старую смазку.
Примечание. Содовый раствор приготовляется
растением специальных содовых таблеток в чистой пить-
f воде <30 таблеток на 1 л воды или одну таблетку
отделение, обозначенное буквой Щ, двугорлой маслен-
Содовый раствор применять только весной, летом или
'іо. Зимой, на морозе, его применять нельзя.
.Л-^.наВлюденИем редактора полковника Глазаюма В. В.
,і(|в. Подписано к печати 3.6.43. Объем 7>п, л. Заказ М4Э80.
-фазцовая тип. Огиэа РСФСР треста «Полиграфкнига». Москва,
Валовая, 38.

Цена 10 коп.
