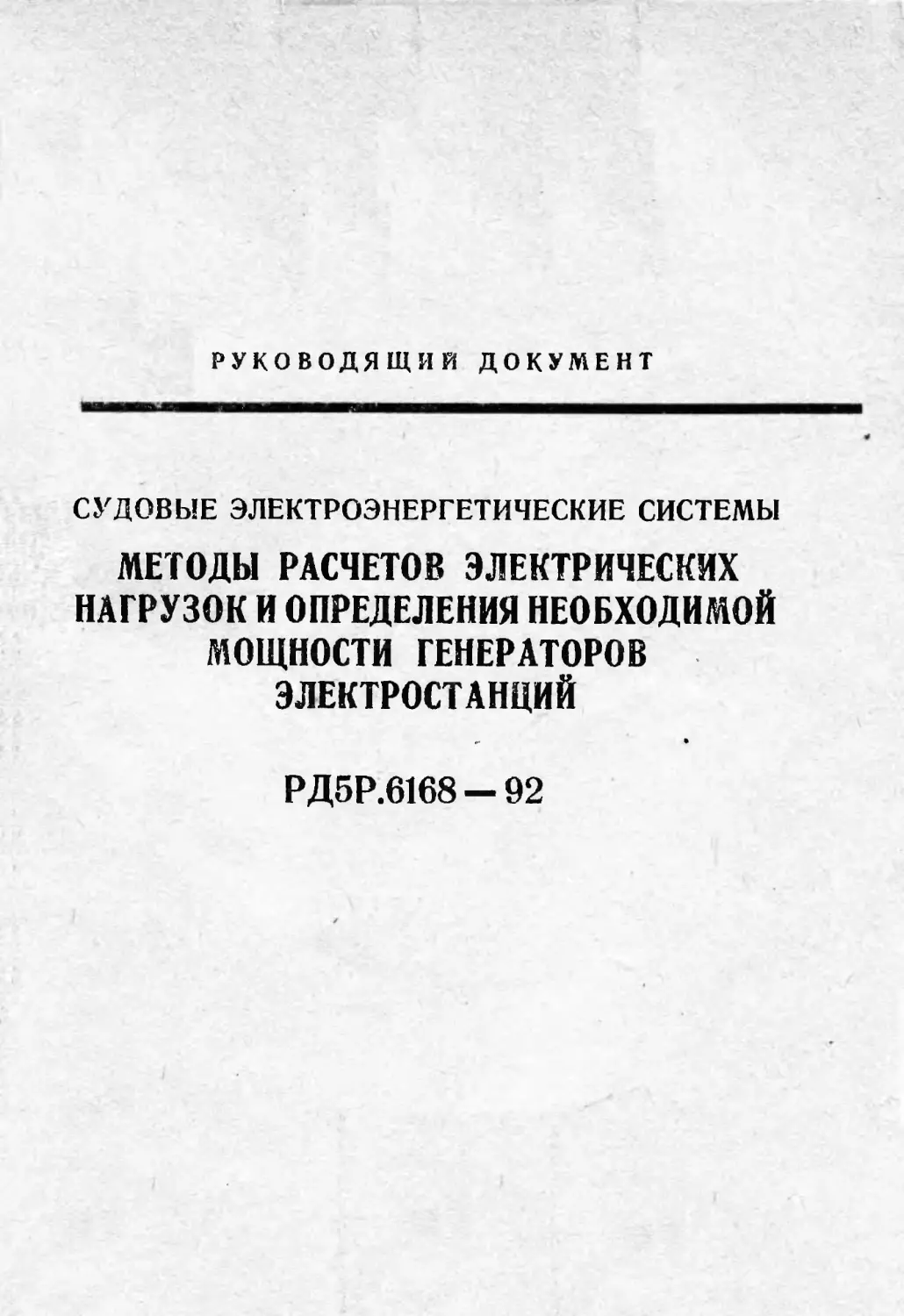

РУКОВОДЯЩИЙ документ
СУДОВЫЕ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ
МЕТОДЫ РАСЧЕТОВ ЭЛЕКТРИЧЕСКИХ
НАГРУЗОК И ОПРЕДЕЛЕНИЯ НЕОБХОДИМОЙ
МОЩНОСТИ ГЕНЕРАТОРОВ
ЭЛЕКТРОСТАНЦИЙ
РД5Р.6168 - 92
t
I
УДК 621.311.15:629.12 Группа E02
РУКОВОДЯЩИЙ ДОКУМЕНТ
—ММДМММйММПТ ng.o^-wni ПЯЛЖ- /ПМ1вГМв»Г’А61 JlMmri
Судовые электроэнергетические РД5.6168-92
системы.
Методы расчетов электрических
нагрузок и определения^необходимой
мощности генераторов электростанций
1
ОКСГУ 6400, V
I
I
Дата введения 01.01.93 •
Настоящий РД распространяется на электроэнергетические системы
судов и плавсредств ( в дальнейшем именуемых судами ).проектируе-
мых по Правилам морского и речного Регистров.
РД устанавливает порядок проведения расчетов электрических
нагрузок и определения необходимой мощности генераторов электро-
станций на различных стадиях проектирования судов.'
РД нв распространяется на гребные электрические установки.
С. 2 №.(п ЗВ-92
1. 0»1Е ПОЛОИЖЧ
I.I. Расчеты электрических нагрузок выполняются при проекти-
ровании судов с целью определения необходимой мощности генераторов
судовых электростанций.
1.2. В начальных стадиях проектирования судов при отсутствии
I данных об элсктрспстребителях для предварительного определения не-
обходимой мощности генераторов рекомендуется применение корреляци-
онных зависимостей,полученных при статистическом обобщении данных
опыта эксплуатации судов соответствующего типа и назначения.
На дальнейших стадиях проектирования полученные данные долж-
ны уточняться выполненном расчетов электрических нагрузок.
1.3. Излагаемые ниже методы расчетов и моделирования электри-
ческих нагрузок,как правило, предусматривают использование таблиц
электрических нагрузок - основного средства информации о данных
всех электропотребятелеч при обычном проектировании.
Примечание. Необходимость составления таблиц электрических
нагрузок при автоматизированном проектировании
настоящим документом не устанавливается.Информа-
ция об электрспотребителях и результаты расчетов
электрических нагрузок допускают возможность
представления на машинных носителях.
1.4. Расчеты электрических нагрузок должны выполняться для
спецификационных режимов -эксплуатации судов и использования пре-
дусмотренных технических средств,в том числе ходовых,маневров,
стояночных (включая погрузку-разгрузку), работы по специальному
назначению судна (например,тралёнйя и выборки тралов рыболовных
судов,работы плавучих заводов и пр.) и аварийный режим,предусмат-
ривающий использование электропотребителей согласно требованиям
морского и речного Регистров.
1.5. В таблицах электрических нагрузок электропотребители не-
обходимо перечислять по группам,составленным по признаку целевой
цринл дшжнэсти.
3
X
рд 5 6-;es--92
£1дуотся разбив ка эльктропотребителеи по сл
ным группам:
электрсмеханизмы энергетической установи
электрсмеханизмы общесудовых систем и ус
палубные олектромеханизмы;
обеспечения обитаемости (кондиц
средства
ние, быт);
средства
РЭА (управление, связь,
специального назначения
с небольшим количествсм
50) разбивка электропстреб
ссвец’о-
судна.
электрспотребителей (панри-
елей на группы не тре-
средства
На судах
мер, менее
буется.
1.6. Одинаковые электрспстребители и группы (комплексы) сов-
местно действующих взаимозависимых электропотрсбитолсй рекомендует-
ся списывать в единой строке таблицы в виде параметров результирую-
щей нагрузки по воем их элементам с целью единообразного учета за-
кона их совместной работы.
Используемые независимо друг ст друга мощные однородные элек-
тропотребитбли рекомендуется учитывать раздельно
таблицы.
Совокупность большого количества маломощных
ропеггребителей (освещение, электрсвентилятора до
электроприборы и пр.) допускается учитывать совместно в одной стрс-
таблицы указанием пределов изменения их суммарной нагрузки или
среднего значения (в зависимости ст метода расчета).
1.7. Столбцы таблицы состоят из групп данных» вначале - груп-«
номинальных данных каждого из ^лектрспотребителей (в тем числе,
количество установленных электропотребителей, мощность, КОД, Со5^),
группы данных потребляемой мощности в каждом из расчетных режимов
(в том числе, количество работающих в режиме механизмов, ксэффици-
в разных строках
однородных элект-
I кВт, бытовые
ке
ее
па
С .4 РД 5.6)63-52
епт загрузка, КПД, Со$^ , относительная продолжительность работы
в режиме, потребляемая активная и реактивная мощности). Учет реак-
тивной мощности обязателен в случаях наличия электропотребитслей с
низким значением Cos<f .способных вызвать дефицит реактивной мощ-
ности в системе.
Пример таблицы приведен в рекомендуемом приложении 3.
1.3. Потребляемая мощность электроприводол должна определять-
ся с учетом КПД электродвигателя ( ) и коэффициента загрузки
электродвигателя (К„ или приводного механизма (К_ ,,)по формулам:
б • V 3 • *Я
P=P3JYL - P=PMJy1; кз э=к4и кэ (I).
где р_ - мощность электродвигателя, кВт?
Р - мощность приводного механизма’
=р—'—коэффициент использования электродвигателя.
э
1.9. Потребляемая мощность электропстребителей со значительной
импульсной нагрузкой учитывается ее среднеквадратическим значением
в течение заданного пли установленного по опыту времени работы,
т.е. импульсная нагрузка эквивалентируется периодически включаемой
постоянной нагрузкой (величина импульса должна учитываться при ана-
лизе переходных процессов)
О —|/
*ср.^ \ Т . ( 2 )
где РСр кв - среднеквадратическсс значение нагрузки за время
Т, мин;
Р„ - мощность импульса в течение Ьи .
I.IO. Среднее значение суммарной потребляемой мощности при
одновременной работе в режиме погрузки-разгрузки tb лебедок или
в
кранов может определяться по биномиальной формуле
аР=РАс;^-^2Рлс^г(1-5'Г-.......(з)
гдо Р„ - средняя потребляемая мощность одной лебедки или крана,при
*** •
РЛ 5,6 >6 -3-92
г;
отсутствии данных может определяться выражением
/д 0/Н7(^Иьи ? к£Гг , ( 4 )
где Q - номинальная грузоподъемность, т;
V - номинальная скорость подъема полного груза, м/мйн;
С™- “ л |/, - количество сочетаний из ГЪ по ПЪ ,
< JTL = 1,2,... И/;
- относительная продолжительность включения каадой лебедки
(крана), при интенсивных грузовых операциях 8^- 0,48.
Вместо биномиальной формулы (3) допускается применение упрощен-
ного выоажения
< Т-, .Л О х7
Ист. M wu»., I 1 Вмжяст.Л | йст. М хуСл. | Псдя. я>«т«
•I
I.II. По каждой группе электропотреблтелей определяются суммар-
ные значения потребляемых мощностей рекомендуемыми ниже методами.
Для получеш-ш результирующих данных потребляемой мощности по
всем группам электрспотребителой рекомендуется составление сводной
таблицы по форме, приведенной в •• s- приложении 3.
В итоге сводней таблицы определяются суммарные данные с учетом
. потерь активней, реактивней и полной мощности, проверяется значе-
ние средневзвешенного Cos^ системы по формуле
ir
п у
где и > - соответственно суммы активных и реактивных
потребляемых мощностей в П<- группах электрспотрэбито-
леГ'.
I.I2. Математически суммарная электрическая нагрузка представ-
ляет-собой случайную функцию, непрерывно (по мере изменения слагае-
. • *
мых - нагрузок отдельных электрспстребителей) изменяющую свое зна-
чение. В каждом из режимов эксплуатации судна упомянутая случайная
функция является стационарной, эргодической, что позволяет ее ха-
рактеризовать только двумя параметрами, как случайную величину, -
• j • 1
С . G pji n.6168 -J2
матоматичссгаш ожиданием и среднсчозадратическим -отклонением. В
практике расчетов используются сцепки упомянутых параметров - их
средние значения (в дальнейшем изложении слово "оценка" слускает-
| ся).
I I.I3. Учитывая характер значения суммарной электрической наг-
| р^зки н необходимость максимально приблизить результаты расчета к
фактическим значениям этой величины вс время эксплуатации судов ре-
комендуется применение вероятностных методов расчетов (например,
всрсятностяс-ацалитического с применением настольных вычислитель-
ных средств или персспального компьютера, допускающего также воз-
можность машинного оформления расчетов, или статистического модели-
рования па ЭВМ).
I.I4. Для судов с небольшим количеством электронотробителей
(например, менее 50) рекомендуется применение детерминированно-
го метода расчета электрических нагрузок (метода ’’постоянных наг-
рузок"), при котором осуществляется сложение значений нагрузки
всех электропстробитолей как постоянных величин, а различное время
их работы ц изменения нагрузки учитывается принимаемым значением
коэффициента одновременности Кл.
Этот метод может применяться для любых типов судов при усло-
вии обоснования принимаемого значения коэффициента одновременности
по опыту эксплуатации судсв-прстстппсв или аналитически.
I.I5. Выбор метода расчета электрических нагрузок осуществля-
ется нроекгаптсм в завпоимссти ст опыта работы, располагаемой вы-
чиелптэлыюй базы и квалификации исполнителей.
।
I
L
РД 5 Ы&З-М С- •). 7
г* " “ * “ - ' r
2. вероят1Юстно-^шшТ1Гесйь1 1йЭДц рлс^тл элвтитасгск
НАГРУЗОК
’2.1. Вероятностно-аналитический метод предусматривает начис-
ление параметров распределения суммарной электрической нагрузки
следующим образом:
математическое ожидание (или среднесуточная потребляемая мощ-
ность) равно сумме математических задания нагрузок всех работаю-
I .
щих электропстребителей
М (Ps) = Z м (Ре) ; (?)
*
дисперсия суммарной нагрузки равна сумме дисперсий нагрузок
> •*
всех работающих электрспотрсбителей
Й(Рх9=2Я(е) ; (8)
средиеквадратическое отклонение суммарной нагрузки
‘ G(Ps)typ-z) . ( 9 )
2.2. Вычисления по формулам (7-9)Могут осуществляться с использованием
ручных вычислительных средств в таблице нагрузок (см.пример в '
z - «..-’iприложении 3} или посредством персонального компьютера
согласно программе в приложении 4 . в последнем слу-
чае обеспечивается возможность оформления расчетов на принтере
компьютера.;
2.3. Значения математического ожидания M^PcJ и дисперсий .
нагрузки каждого электрспотребителя с различными функция-
ми (законами) ее распределения . • ( приложение 2/ ) вы-
числяются пр приведенным ниже формулам.
2.3.1. Непрерывно работающие электропотребители:
с постоянной нагрузкой
м(₽у = Я j -о ' с ю)
U . 8
РД 5.6463-42
с церемонией нагрузкой, изменяющейся пс закону, близкому к закону
равномерной плотности (например, преобразователи ДУ), электрсгид- .
ропризсд с переменней производительностью рулей и пр.)
г.це 51 ~ соответственно ыинимальнне и максималыше зна-
чения истребляемой мощности;
с переменной нагрузкой, изменяющейся по закону, близкому к
нормальному (например, трансформаторы освещения, преобразователи
группового питания РЭА, пр.)
/д \ ( Рнигл " ^пйу
------ ’( 12 )
2.3.2. Злектропотребители с дискретным распределением нагруз-
ед=2я>.-м2(р;)=2р:^-мг(р^ (13)
где - нагрузка на L -. й ступени в течение времени 'ti , с
вероятностью |U = ; а
Т - длительность режима, при Т 24 ч; принимается
Т-= 24 ч^ . ’
В частности, периодически работающие с постоянной нагрузкой
в течение Ь часов в сутки, например, ебщекорабелыше электро-
насосы, элсктрсксмпрессоры, элоктрсвентиляторыи пр.
1Ъ=^ J H(>)=Pfv=P^ ;
J&(P)=Р2Г М^Р> ; ( и )
у двухсцоростпых электроприводов, работающих с уровнями потребля-
емой мощности Pj и Pg в течение времени *Ь4 и *t2 , например в
течение суток: и.
м(Р)=Р.рлР^=1?>*Рг>-;
<3fp) = f?Vt+ М fP) 0?) !
РЛ 5.6463с .9
2.3.3, Лебедки и краны при погрузочно-разгрузочных операциях
М (Р) - К. я,ё >
, (К)
где И> - количество лебедок (кранов), выполняющих погрузку;
• я.
Р_ - средняя потребляемая мощность одной лебедки (коана), вы-
числяемая, например, по формуле (4);
S7 - относительная продолжительность включения каждой лебедки,
при интенсивных грузовых операциях S'= 0,48.
2..4. Параметры распределения КЬ одинаковых, записанных в од-
ной строке таблпци и работающих в рассматриваемом режим ;лектрс-
потребитслей^ •соответственно равны
П,М(Р) ; ^Р) = 1ъЯ>(Р) . ( 17 )
2.5. При наличии периодически включаемых электропстребителеи-
большей мощности, значительно (в несколько раз) превышающих осталь-
. ные слагаемые нагрузки, их потребляемая мощность учитывается от-
дельно прибавлением ее значения к расчетному значению суммарной
электрической нагрузки.
-5'
I C> . TO p;i 5.6463-9^
| 3. МЕТОД, PAC’IETA ЭЛЖТРЛ'ШСЮК ИЛТУЗОК С 11СП0ЛЬ30БЖП5И
j К0ЖШПП1ТОЗ СДЮВРЕШЛЮСТЙ (ЖТОДТЮСТО.-ГППК 1№V3OX”)
| 3.1. Результаты расчетов электрических нагрузок рассматрнвае-
I мым методом зависят от принятых значений коэффиционтсЕ сдновромен-
ности,. имеадих достаточно широкий диапазон (в различных режимах,
например, от 0,4 де 0,9). Это приводит к тому, что результаты про-
ектных расчетов на практике могут значительно отличаться от данных
эксплуатации (от 20 до 90$). Вследствие этого, на обоснование при-
нимаемых значений коэффициентов одновременности должно быть обраще-
но особое внимание и, как правило, рекомендуется руководствоваться
данными опыта эксплуатации судсв-протстипов.
3.2. Коэффициент одновременности работы электронстребятелей
представляет собой отношение фактической суммарной электрической
нагрузки к сумме потребляемых мощностей электропстребителей.
Для его определения фактическую суммарную электрическую наг-
рузку нотис представить в взде суммы се средней величины (т.э.
оценки ее математического ожидания) М (?*) и величины Д , ха-
рактеризующей возможность превышения ее над средней величиной.Тог-
да значение коэффициента одновременности
К,- -~^руЛ 1 ( 10 >
где 210.-^ сумма потребляемых мощностей (в режиме).
3.3. Коэффициент одновременности работы Ко может применяться
для расчетов суммарной электрической нагрузки проектируемого судна
в целом или для каждой из групп электрспстреблтелей, перечисленных
в п.1.5 (если расчет предусматривает делание на группы). Для груп-
пы электропотребителей представляется возможным белее точно оце-
нить значение коэффициента одновременности работы.
3.4. При определении Ко но опыту эксплуатации судна или ис-
пытаний должны использоваться данные спецификационных режимов суд-
F,>I5.6iC3^z С- Л1.
на, соответствующих расчетным.
Оценка среднего значения сумм ‘'р^дол электрической нагрузки
может выполняться пс совокупности показаний штатных ваттметров
или установленных для этой цели переносных приборов через равные
промежутки времени (в длительных режимах - через час в течение
нескольких суток.в режимах длительностью менее суток - через пол-
часа в течение всего режима)
7
где - очередной замер (совокупность замеров) суммарной нагрузки
N - количество заморов в режиме,
г.
Величину Д рекомендуется принимать рапной потребляемой мещ-
кости 1-3 периодически включаемых на хсратковременпую работу элок-
.’.тропотребителей, например, водоотливного электронасоса, электро-
компрессора, электронасоса системы гидравлики и пр.).
3.5. При отсутствии данных эксплуатации для определения IC
рекомендуется его аналитическое обоснование посредством оценки
среднего значения суммарной электрической нагрузки в виде суммы
потребляемых мощностей всех непрерывно работающих в режиме элект-
ропотребителей с математическими ожиданиями - средними значениями
потребляемых мощностей всех периодически включаемых электропотре-
бителей и электропотребителей,работающих с переменней нагрузкой.
Оценка последних рекомендуется по формулам (II-I5).
. <з0’
гда 2, R ^«.ро-Г ~ сумма потребляемых мощностей ru длительно ра-
, бстающих электропотребителей;
.. - сумма математических ожиданий потребляемых мощ-
• костей электропотребителей, ‘работающих
, ! • ’ -£\ часов в течение режима Т ( в длительных ее
’ I * ’
। . жимах принимается Т=24 ч)..
с, .12__________РД 5.6*63-9%
Пример. Определение К_ для группы электрсмеханизмсв энер-
О
гетнчсскс'1 установки в ходовом режиме (по данным таблицы нагрузок
г приложении 3)
М(Рт)=3,45+6^8+4,4 +8, 8+2, о?+2,34 '/гч +9,62%* 4
+ 15,83%4+3,18-'%'/+4,2<?6/2У =30 ,
где первые четыре слагаемые - потребляемые мощности электроприво-
дов, работающих в ходовом режиме непрерывно, последующие слагае-
мые - потребляемые мощности электроприводов, работающих на ходу в
среднем 1,3,6 ч в сутки соответственно
_М<Рх)4А 30+7,3* 0 627
60/1 ' >
гдо Л = - мощность сепаратора топлива СЛ-3, включение кото-
рого должно предусматриваться;
ЗР =60,51 - сумма потребляемых мощностей электрсмехапизмов
энергетической установки.
3.6. Суммарная электрическая нагрузка в каждом из рассматривав
мых режимов определяется посредством умножения сумм потребляемых
мощностей по судну в целом или по группам электропстребителсй
а
(п.1.5) на принятые значения коэффициентов одновременности. В пер-
вом случае‘это осуществляется в сводной таблице нагрузок, вс вто-
ром - в итоге таблиц нагрузок каждой из групп( форма таблиц-приложе-
ние 6}»
По нагрузке судна в целом
. F^ = ko2R ; (21)-
По группам электропстреб^телей
, (22)
где Fj; - суммарная электрическая нагрузка;
FJj - потребляемая мощность группы; о - коэффициенты едневрежечн! аСТреОИТОЛОИ. t —тоге элег:трспстребптеля j - й а DOTH, j -той группы электро-
I
PJi П.СЧ68 -Я2 C_ . 13
4. с^а'глстжское ^блжротжпз м?®£К ИАГЮТЛ
IIA Э1Г (rnTCCIIVLlIOr WCTE)
• •
4.1. 'Статистическое модулирован;; о электрических нагрузок на
3B!.i (персональном компьютере) представляет‘собой применение мете- i
да статистических иотшт-оптл (’.'.опоеЧхарлс) к моделированию пронес- |
5
са функционирования электропотребителей соответственно законам
распределения их наг. „зек и суммирование текущих значений этих
нагрузок.
4.2. иетед статистических испытаний осуществляется в виде ро-
зыгрышей индивидуалышх жребгез для каздего из элсктрспотребитслей
с переменим режимом работы, при котором для каздого из них вняеш;-
отся един из вопросов:
I
произошло ли событие, т.е. работает ли данный электропотребн»-
тель о нагрузкой р ?;
какое из возмогши событий произошло, т.е. с такой из возмож-
ных дискретных нагрузок Р; работает электрспстрэбнтэль?;
какое значение приняла непрерывная сл^айная величина, т.е. с
какой нагрузкой работает в данный момент элсктрспотреби-
тель? 1
Организация единичного жребия состоит в получении случайного
числа, распределенного равномерно или нормально, я сравнение его
с вероятностью события (относительного времени работы олсктрспст-
ребитоля), в результате чего дается ответ на один из поставленных
вопросов.
4.3. Результаты испытаний реализации нагрузки элоктропстрсби-
тслей с переменным рсэдшом работы слагаются друг с другом и- с сум-*
мой нагрузок электрспотребитолсй*с постоянным режимом работы. Каж-
дкй результат суммирования является случайной величиной, фиксирую-
щей значение суммарной электрической нагрузки в спрсделегный момон.
времени (сочоние случайной функции).
4.4. Определение параметров распределения суммарной электри-
ческой нагрузки - сценки Математического ожидания M(PJ и средне-
квадратического отклонения - выполняется по множеству ста-
тистических испытаний: ; •?’. •* , -
.. . (а >
Рекомендуемое количество статистических испытаний - в-Ю тысяч
4.5. Нагрузка электропотребит'Лой с параметрами электроэнергии,
отличными от основной сети, получающих питание через преобразовате-
ли (традсформатсры), учитывается посредством моделирования нагрузки
этйх преобразователей, являющихся потребителями электроэнергии ос-
новной сети с соответствующими законами распределения их нагрузки.
4.6~ Исходные данные для моделирования электрических нагрузок
рекомендуется подготавливать на бланках по форме,'приведенной в
приложений' 4*
Программа статистического моделирования с необходимыми для
пользования комментариями приведена в приложении 5;
_____•
5. ОПВДСЖНИЕ НЕОБХОДИМОЙ, МОЩНОСТИ ОСНОВНЫХ ГЕНЕРАТОРОВ
ЗЛЖРОСйвдй В ЗАЧЛЛШХ СТАДИЯХ ПРОЕКТИРОВАЛ'^ СУДОВ
г- - w •
1 ... ... • \ * • л ‘
5.1. В начальных стадиях проектирования судов при отсутствии
информации об электропотребителях необходимую мощность основных ге-
нераторов рекомендуется определять вс корреляционным зависимостям,
установленным по опыту эксплуатации морских транспортных судов
С дизельными энергетическими установками з РД .31.03,41*
5-2. РД31.03.41—-выражает необходимую мощность основных гс-
нераторсв морских транспортных судов с дизельными ЗУ в веде
I __ е -
«
где
- максимальная интегральная мощность стандар-
тных электропотребителей судов с дизельны-
; ми ЗУ;
- средняя потребляемая в режиме мощность (ма-
* А , .* •* А <
тематическое ожидание);
- среднеквадратическоо отклонение значения
потребляемой мощности;
- сумма добавочных мощностей, определяемых
специфическими для определенных типов су-
дов электрспотребителями» работающими в
специальных режимах, а также потреблением
средств обеспечения обитаемости (охлажде-
ния д вентиляции в тропических морях, наг-
рева - в арктических и умеренных).- *'
5?3,‘ Корреляционные зависимости для значений средней потребляв
емой в редае мицнр^и й срёдйёквбЦф^тПес^б о^оне^ от них :
Т. PjJ3I.03.4t •
т₽ главных судовых двигателей, йс одтден вредевдя i водоизмещения
А •?:<й^й••f :ЙК’УJ’S'Й
^iiLi1,11171 '*<"’•<1
-I
судов (тобл.1).
Таблица I
I
t
I
Корреляционные соотношения для определения параметре в
распределения интегральной составляющей потребляемой
*
Тип судов Рог. и м .
ходсьой стоянка
Ррр.кВт С> ,кВт Рсп»кЗт Сэ, кВт
Суда и шло-и среднеоборотны- ми ДИЗЕЛЯМИ: при до 9 МВт вкл. ; свыше 9 МВт Суда с малооборотными дизеля- ми пс типу ’’Зульцер” Суда с водоизмещением 4G N 13 Н ч-ЗЗО 53N^S «• & «» СП. .
ЯГ до 16 тыс.т вкл.; свыле 16 тьй% т до II тыс.т вклд свыше II тыс.т 5.4. Составляющую дсбавс •Ч1ШХ MCUtf 1,7® 0,120+25 гостей в в: 92 о,62+гсо 1 лра&ении ( 2«) ре-
КСМОЦД70ТСЯ оценивать по данным судсв-прстотппов; при отсутствии
достоверных данных прототипов могут быть попользованы корреляцион-
ные соотношения, приведенные для определенных типов, судов и их тех-
нических средств в РД31.03.47..
и*
РЛ 5. .6168-92 ... G .17
6. ОПРЕДЕЛЕНИЕ ПЕОБХОЖЮЙ МОЩНОСТИ ГЕНЕРАТОРОВ ПО
РЕЗУЛЬТАТАМ РАСЧЕТОВ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК
I
6.1. Тип основных источников электроэнергии определяется при
I
проектировании судов в зависимости ст типа главней энергетической
установки (дизельная, паротурбинная), возможности (целесообразнос-
ти) использования валегенераторев и с учетом требований п.6.4.
В качестве аварийных источников электроэнергии должны исполь-
зоваться полностью автономные агрегаты (дизельгенератсры, аккумуля-
торы, последние целесообразны при сравнительно небольшом пстребле-
нии энергии)*
6.2. Общая установленная мощность основных источников электро-
энергии деляна определяться по результатам расчетов суммарной злея
..трической нагрузки с учетом обеспечения спецификационных режимов
эксплуатации судов Согласно требованиям Регистра при выходе из строя
(остановке) '‘любого из основных генераторных агрегатов и 10%-ного
резерва мощности на модернизацию (если она в проекте не исключается!
( 25 )
где ~ суммарная расчетная нагрузка в ^-том специфи-
кационном режиме.
6.2.1. При наличии ее параметров М(Р) - математического ожида-
ния и 6 - среднеквадратичосксго отклонения, полученных в ре-
зультате эбрсятнсстных расчетов
=кп , (261
коэффициент потерь в линиях электропередачи;
где Кп = 1,03-1,05
При ©С =1» вероятность того, что суммарная нагрузка не пре-
высит значения равна. . 0,84. При «4 «2 вероятность
Ate
II
*.......
*
_£_IS_________ЕП.
того, что суммарная нагрузка не превысит значения
M(Pz)+2<S(Pz) -
- 0,977, а при =3, вероятность тоге, что суммарная электричес-
кая нагрузка не превысит значения
" 0,998. При про-
ектировании судов рекомендуется принимать с<7 = 2.
Примечание; Вероятности получены при условии, что распределе-
ние значений суммарной электрической нагрузки
близко к нормальному или к логарифмически нормаль-
ному с небольшой степенью асимметрии. Упомянутое
педтверадено для судов с достаточно большим коли-
чеством элсктрспотребителей, например, белее •• -50
из которых потребляемая мощность какого-либо из
периодически включаемых электропотробителей не
приближается к суммарному значению. В этом случае
необходимо руководствоваться требованием п.2.5.
6.2.2. При выполнении детерминированных расчетов электрических
нагрузок с использованием коэффициентов одновременности IC
и
(При Ко для всей судовой
нагрузки)
(При Kvj для группы элект-
рспстребителей)
6.3. Мощность и продолжительность работы аварийного источника
электроэнергии должна устанавливаться по данным потребления энергии
в аварийном режиме потребителями, определенными Правилами Регистра
(средства связи, навигации, борьбы за живучестьн пр.).
6.4. Возможные варианты комплектации основных источников элек-
.ггреэнергии должны рассматриваться в зависимости ст;
имеющихся типоразморных рядов генераторных агрегатов,... огне -
чающих требованиям действующих НТД (или обосновании разработки но-
вых) ;
возможности и целесообразности применения валогенераторов;
сбэспочсния пуска наиболее мощных электроприводов;
обеспечения наибольшей экономичности в характерных для данного
РЛ С. 19
типа судна режимах;
масссгабаритных показателей и возможностей размещения агрега-
тов;
9 9
надежности и ресурса генераторных агрегатов.
6.5. Выбор оптимального варианта ксглплектацип основных источ-
ников электроэнергии должен осуществляться по результатам систем-
ного технико-экономического сравнения вариантов, например, по
признаку минимального соотношения всех видев затрат при постройке
и эксплуатации к совокупности показателей полезного эфускта судна.
1 | МжM ЯГ«| 1Цм-»*т
HjHfЯIWHlM 1> Ч|1
_C^_3Q
£!LifiI£fi=22
7. ПГОВВГКА ДОСТАТОЧНОСТИ МОЕПЮСТЧ УСТЛ1ЮВЛЕЯНЫХ ИСТОЧНИКОВ
ИШЗЛЦИИ СУДОВ
JtM
7.1. Замена и(или) установка новых электропстребителей при
модернизации судов вийэает изменения суммарной электрической наг-
рузки и обуславливает необходимость проверки достаточности мощнос-
ти установленных источников электроэнергии.
• »
С целью получения достоверных результатов проверка должна ос-
новываться на данных эксплуатации судов перед их постановкой в ре-
монт с модернизацией. •
7.2. Данные эксплуатации должны сниматься в основном режиме
использования судна .по его назначению, определяющего необходимую
мощность источников электроэнергии, по возможности, в наиболее
тяжелых условиях, например, в тропических морях при полной загруз-
ке средств кондиционирования, в последних перед постановкой в ре-
монт с модернизацией походах судна.
7.3. На генераторных щитах в определяющих режимах следует
предусмотреть запись нагрузки (по показаниям ваттметров или при-
бором-самописцем) , в длительных режимах через 30 мин. . в течение
нескольких суток. Записи рекомендуется вести по форме табл.2.
7.5. Пересчет параметров суммарной элэктрпчссно.4 нагрузки по
данным заменяемых и(или) вновь устанавливаемся олоктропотробитолоГ:
рекомендуется выполнять (в тем ке опродылящ?:.! ремнме) посредстве:.;
расчетной табл.3. •
7.6. Параметры суммарной электрической нагрузки судна при его
модернизации:
овдаппе
114к -it YOJI I' ' 'rjXw W ’*4! 1 I *И«в I -Mwhl TrtOU 1 I •«« er Ч*м
ZM(P)Q] , . ( SG )
где kn =1,03-1,05 - коэффициент потерь.
Дисперсия
^)^Zpx)9K.t-^s6P)@-2^e ; (3D
Среднеквадраткческсе отклонень з
<3(РХ) <3(р^) (32)
7.7. Проверка достаточности мощности установленное источников
электроэнергии при модернизации судок рекомендуется выполнять по-
средством проверки неравенства
I
грга.„лм(р.)-2в(₽1). <s>)
1 11 .
Примечания: I. Т-дательнесть режима. При 24 ч принимают Т=24 ч.
2. ’.:(?) и Д(Р) вычисляются пс фсрглулам (10-15).
— - - -- - -- J "*,*.. * *"** *" 44111111 I I II II »»w
РД 5,6166-92 fr .23
7.6. Рекомендуемый метод проверки обеспечивает достоверность
результатов,так как использует данные эксплуатации и сокращает
трудоемкость — не требует при разработке проекта модерниэа- I
ции выполнения полного расчета электрических нагрузок. !
•»« J тфЛчс ‘*41 "Г Wwi1" Г «глц ] чггви'ч/ чжи
Прммоя.тяие, звн^енгй hibL&JSy пглг
час^иччс'*: заггузке аеинхгонннх двигателей от течки лзр^стчлтх
значений при но.чинчльчс?й моа^оетв стеда»т перг.г^сл^но! граничным
хривмм ло кере.течения с ординатой яасти*лно₽! малногти.
•»
4epi. 1
РД 5.6X68-92 C_ ;25____________
ПРИЛОЖЕНИЕ 2.
Справочное
ВОЗМОЖНЕЕ РИММЫ РАБОТЫ ЭЛЕКТ РОПОТ РЕБИТЕЯЕЙ.
ВРЕМЕННЫЕ ГРАФИКИ,ФУНЩИИ РАСПРВДЕЛЕ^ИЯ ЭЛЕКТРИ-
ЧЕСКОЙ НАГРУЗКИ И ЕЕ ПАРАМЕТРЫ
Непрерывная работа с постоянной нагрузкой Р*
Л
1-------------------
М(Р)=Г
|/Ыл*у 4/^
Черт.?,
Непрерывная работа с переменной нагрузкой
по нормальному закону
Черт. 3
с равномерной
плотностью
Л
C_ . РД 5.6168-92
РД5.6О-92 с. 27
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ПРИМЕР ВЫПОЛНЕНИЯ РАСЧЕТОВ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК ВЕР0Я1ЮС1 ^АНАЛИТИЧЕСКИМ МЕТОДОМ
Таблица 4
Таблица электрических Нагрузок
Периодическая работа с постоянной нагрузкой Р*
в течение i часов (в сутки)
Черт.4
Периодическая работа с дискретными ступенями
нагрузки Р^ h течение часов каждая (в* сутки)
Черт ,5
На черт.2-5; а - временные графики;б,в - функции распределения
Наименование электропотребителя, группы Номинальные данные Режим 1. Ходовой. Длительный Режим 2. Специальный.Длительный Режим 3
рэ кВт Ки код ссзу т ,i “ - .-1 |Кз 1 г - код р <Вт Ут Щ0 м(4 кВА: д(г • Q код СО5^ р кВт Ут: M(PJ кВт M(QJ кВА; Д(Ё >
Группа I.Электромеханизмы энергетической установки Электронасос ЩВА 40/30 охлаждения ГД Электронасос НЦВА 25/30 прокачки дейдвуда Электронасос НЦВА 63/25 охлаждения ГД Маслоперекачивающий насос НММФ5-25-4 Топливоперекачивающий насос ЖШ32-10-18/4Б Резервный насос смазки ГД 11Ж32-10-18/4Б Сепаратор топлива СЛ-3 Сепаратор масла СЦ-1,5/Д Электрокомпрессор 2ВУ 0,25-0,26/32 Электронасос прогрева ГД ЦВС4/40 Насос топливный котлоагрегата ШФ08-25 I I I 2 2 2 2 I 2 т 6 I I I I 2 2 2 I I I 2 I I I I I 5,5 4,0 7,5 2,2 5,5 5,5 7,5 3,0 4,0 4,0 I.I I0Q 150 НО 100 4,0 150 0^2 2,1 Срб 1,5 цз Ц2 СрЗ ЦЗ 1Д 0.7 0,9Е С^5 0,9 0,92 098 0,9 Q9I OJ95 Q95 095 093 092 095 0,9 • 088 084 088 QB5 СВ5 фз 0В5 ф4 Q77 077 ф9 088 085 Ц72 ф? ф9 Q88 084 фз Q88 082 ф2 фб фз ф4 Q77 Q77 083 0,9 082 0,8 085 Q88 I I I I I 2 2 I I 2 I а» I I 2 I I I I I I I I 0 ’ - 0,8 0,7 0,8 0,8 0,7 0,8 0,9 0,9 0,9 0,7 0,7 0,8 0,7 I I I I I 0,5 0,5 I I 0,7 081 Q8I C8I C8I С,8 0,78 038 С85 С34 г 075 С£4 ф5 oj 61 сч W JO , Л , . w LlJ UJ 8-8-8-&O 1 & 1 1 8- .8-3- 4,4 3^5 0Д8 8,8 1^88 ЗК « 4£8 2Р8 м* дтб 307 b-i; 084 2,1 qo6 1,5 цз 081 С£6 цз 1,1 0,7 I I I 1/24 3/24 I 3/24 3/24 6/2 I . 4,4 3^5 848 IQ09 И ,2 18,8 1^98 10.4 тр? §06 2/12 4&3 орв 1,1 7Д2 ^34 Q27 Q89 JZ6 0 0 0 Q22 [0Д2 0 276 I.I 4,0 0 * I I I 2 ! ьч | »-i *-< 1 1 1 1 1 । О О О О О© । t 1 ^3 <? О О to <D । 1 1 » 1 1 8- 1 & 1 1 1 i<lt । «| W» «в* м* м Q8f 07£ 0,£ 082 * «» * «в 794 $18 4,28 t 9Jf а» * РМ Ц2 Q93 1,1 * •» и» 3/24 0I2E 6/24 I _ •и » 1.0 0,4 ip? §08 «а а* а* аа» 087 0,25 969 аа* 1?6 а»а W ан 6,0 1,1 3,4 0 -
Итого,по группе I Группа 2,Общесудовые системы и устройства 2/2 6/2 1 I/I I I I I 1Л I/K 1Л I/: Зф 10,7 10.S 1.Ф 2236 ),5с 0,5 43 ЯР» 6,^ 2561 I.S 1 Ы 1 „ t-f I I 1 | t | 1 1 • 1 •—» 3/24 м» 2/2^ «•« 4$4 IQT 076 *» ^39 1 ?; (J53 *1 аа. пдз 373§ *» 6,4 Г
Балластный электронасос ЩВ220/100А Пожарный электронасос ЩВА 63/80А Осушительный электронасос ЩВС 63/30Ы Погружной водоотливной насэс ВПЭН-100/ -МЬ Насос забортной воды ЦВС 4/40 Насосные агрегаты рулевой машины PI5MI-I
Итого,по группе 2 Группа 3.Средства управления и РЭА Система ДАУ ГД Радиопередатчик "Балтика” Радиоприемник "Бригантина” Гирокомпас "Амур-ЗМ" РЛС "Наяда-5М" . * Громкоговорящая связь Радиотрансляция Радиоустановка ’’Сирена-М” Телевизионная аппаратура "Глобус-ЦТ” Сигнально-отличительные огни :i/? (J84 J03 г 1 iq^ 0 0J6 0 0 0 0 )JI5 _0И г-1 • 1 » 1 1 1 1 Q93 «а «а «а Ц2 qp3 [i.i «* 783 «м ша • «а * 1 । Л* 1 1 1 1 О ° 1 О , 1
iT 1ДЗ фт орз :qo9 027! :о,з?
Итого,по группе 3 1 1 ' 1 528 1 1 * ‘ 3,27 > 0J
г
РД 5.6168-92
Продолжение табл. 4
Наименование электропотребителя,
группы
я
УСГ
Номинальные
ладные
РД 5.6168-92 СС .29
ПШ0ЖЕЖЕ 4 .
Рекомендуемое
I
I
I
Режим I.Ходовой. Длительный
э
кВт
КЦДСо5^
m,
1—
Рз
код
Co$f
кВт
Режим 2.Специальный. Длительный
Режим 3
i
I
Vr
кВт ,
Группа 4.Электромеханизмы спецсистем
Грузовой электронасос ЩГГ 800/95
Зачистной электронасос ЭМП 63/10
Управление поворотными затворами AI3BI/I00
Вентиляторы грузовых танков РСС 63/40-1,4.2
Вентиляторы насосного отделения РСС 100/16
Л (Q) д (р;
кВАр
Кз
код
Ccsp
кВт
<Вт
ОДД(Р)
кВА;__
ь
8
»
ШПОЛНЕЖЕ РАСЧЕТОВ ЭЛВДРИЧЕСКИХ НАГРУЗОК БЕН)ЯЖС1Н)-
АНАЛИТИЧЕСКИМ МЕТОДОМ НА ПЕРСОНАЛЬНОМ КОМПЬЮТЕРЕ
5
2
2
2
2
315
IIP
150
ПР
0<92
Q94
ф8
088
084
2
0,9
<
0,7
Оф
0,8
0,8
065 1Ц0
0,2ц 3^6
1,670,45
0^4
21Я
о.’гцрб
о,е
о,4
о
OJ79
3/4
I/I₽4JI
IU0 1/Л*
440
49ft
Ц09
0,8
0,8
9,6 ^24
II
См. прим.
1864
0*15
0,718,С
227
$
на
5
Группа 5.Средства обитаемости и быта
Основное освещение
Наружное освещение
Установка кондиционирования 2IAK50
Электровентиляторы помещений РСС2,5/6,3-1. L
РСС6,3/Ю-1.14
PCCI6/I0-I.I4
PCCI00/25-1.14
0CI60/I0-I.I4
Электробытовые приборы и инструмент
QS5
14
22
0,9
217
65Л
16
10
12
2
I
30
0,55
ПР
075
0,78
0,96
0,8 I
),83
),82
0,85
0,9
0,9
6-It
5-fB
4^8
0,8
0,8
085
0л%
0,8
0,8
°®
двб
066
075
Z74.V
IQ3
I
24(1
14£
О
!
ч,ч
£-10
z-a
по*
Q77
677
0
П6
1д2
85
0.6 065
0,35 »
0,85{7-И
0,8524,4
),78к,5-
0,8'Z
ор$ 21-8 i
> оеьт
<086193
075
1/8
W I t
Примечания:
I. В головке таблицы использованы обозначения,принятые в тексте
2. Потребляемая мощность грузовых насосов «согласно п. 2.5. учитывается отдельно прибавлением к расчетной нагрузке.
3. Через дефис показаны пределы равномерно изменяемой потребляв
4. Количество электропотребителей и режимов реального судна сок
20
33
I
I
14, £
4,5
£74
Э>'
142
{ в
32
ZQ
59С
ОТ,
55
О
3
0,9
О
116
57*
t
РД,кроме того и ^количества соответственно установленных и работающих.
юй мощности,также пределы количества работающих вентиляторов
эащено.
S
н
Ь
Таблица 5
С
Сводная таблица электрических нагрузок
Группа электропотребителей
Значение параметров суммарной электрической нагрузки
Режим 1.Ходо юй
Режим 2.Специальный Режим 3
t__________. >___________________________________|2М(Р)
I группа.Электромеханизмы энергетической установки 30 ,о
Я группа.Общесудовые системы и устройства
3 группа.Средства управления и РЭА
4 группа.Электромеханизмы спецсистем
5 группа.Средства обитаемости и быта
2‘ (О
ШХ-бУ-Х
159 96
Среднеквадратическое отклонение : в режиме I o' =12
Расчетная нагрузка с учетом потерь Кп=1,03 : в режиме I Р^^
=640 кВт. Как видно,определяющим для выбора мощности основных
2ВД ?М(Р)
43,01 4,54
10,4610,93
0,745 3,27
0,9^21,86 П,0
IW(QJ
7,83
111CPJ
11,43
739,7
!
Итого
Выполнение расчетов электрических нагрузок т. их оформление
персональном компьютере приводит к сокращению трудоемкостиособен-
но при наличии организованной базы данных об электропотребителях.
Для расчетов необходимы два вида данных:
данные стабильного характера (с учетом неоходимости корректиро-^
вки пэмере обновления электропотребителей); |
<
данные о характере работы электропотребителей в конкретной сис-
теме в заданных режимах. Эта информация создается и имеет значение
для конкретного проекта.
При отсутствии организованной базы данных все подразделения,от-
ветственные за системы с электропотребителяки,должны представить
карту информации об электропотребителях по форме, приведенной нй«е.
. Расчетчик вводит полученную информацию,организуя временную базу
данных для расчетов конкретного проекта,управляемую стандартной
программой (например, оВА Е).
Программа разработана на распространенном в настоящее время ал-
горитмическом языке ’’Паскаль” и предусматривает автоматический {ежим
Входными данными программы являются:
наименования и номинальные данные электропотребителей;
данные нагрузки электропотребителей в заданных режимах;
тип закона распределения нагрузки (см.примечание 3 к форме j\
принадлежность электропотребителя к одной из функциональных
групп;
количество и наименования режимов.
Выходными данными являются параметры распределения суммарной
электрической нагрузки - математическое ожидание и среднеквадрати-'
ческое отклонение,также средневзвешенный Cosy>,T.e.необходимые дан-
ные для выбора необходимой мощности источников электроэнергии.
Приведенная программа содержит необходимые комментарии для поль
зователей,включая условные обозначения,что позволяет усвоить ее
применение на персональном компьютере,например,типа IBM.
Б
!
И-
2,27
._^7Х_
I 1055 I
8,0
74
161
,7 ; в режиме 2 <>=32,5
»Кп[М(£Р)+2^]=1,03(159+2х12,7)=190кВт; в режиме 2 РрасчЛ ,03(116+2x32,5+440)
генераторов является специальный режим 2*
116
I
К
5ПЯ6ЕГ—
Мм
*-
I
Кррта представления данных электропотребителей для расчета суммарной электрической нагрузки
Наименования
электропотребителс Й
Номинальные даяны
Коли-
чество
Модность
меха-
низма
кйт
эл<дв
кйт-
Тип
наг-
руз-
ки
Tipe
Fe ж и .4
аол«ч* Коэфг, Потр.рремя
работа-
ющих
Мим Wetk
. . ад:
заг- мощн. рабо-
рузки ты в
- - сутки
Vz Powt4 3'7е
к2т
05^
о
т
I
I
I
I.Режимы работы определяются по согласования
2.Карта заполняется по данным ТУ на поставку
с
группой ГК и заказчиком.
_____________________ _____________________v _ учетом уточнения данных по опыту эксплуатации.Для
вновь разрабатываемого оборудования допускается использовать предварительно согласованные с разработчи
ком расчетные данные.
З.Тип нагрузки электропотребителей указывается одной из цифр: I - непрерывно работающие с постоянной
нагрузкой$2 - периодически работающие с постоянной нагрузкой; 3 - периодически работающие с двумя сту-
пенями постоянной нагрузки; 4 - непрерывно работающие с равномерно изменяющейся нагрузкой (Jw,электро
привод рулейя яр); 5 - непрерывно работающие с кагрузкой,изм.по нормальному закону (преобразователи,
трансформаторы ияр.)
4.Если нагрузка представляемой группы элегтропотребителей одинакова в нескольких режимах,ее указывают
один раз и в заглавии столбцов перечисляют номера этих режимов.
г
1
t
У
f
J
ф
о
£
ф
и
ф
4
ш
о
I
I
I
О
X
ф
*1
М
4
о
9
ГО
М
4
4
II
ф
4
из
о
I
м
4
ш
X
*
о
4 -
сГ
4
о
О
4
*0
1Л
13
4ft
С
3
ф
0J
п
Ф
3
I ф
Qj С*
П W.
rt Э
и»
с
3
О
4 J2
х з
ф
ф
п
«л
ш с
э
п
ct
и»
3
о
и
о
Я
U3
SU
О
О 3
□
ф
Г)
О
!**
3
I
N
Си
О
р
X
X
ь
21
О
X
ф
3
□
О
4
ф
-л
£
О
о
д
т
5
п
ш Э
•X I
3 и
О
сл
5
II II I!
ООО
о
II
ООО
II
II
to 3
i'
•л
3
п
Ct
ф
3
С
'Л
Ф
4
И
е
in
ф
ф
О
и}
*5
Oj
3
ги
Ф
О
о
3
ф *
to н
3 п -
(4- г
э
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
I
□
-К
е
ф
4
п
л
ь
а
х
о
X
Г
X
X
ь
□
ф
О
ф
л
о
•о
ф
4
X
з
•л
U
й!
Г
I
□
□
и
л
ф
X
XI
§
с
4
"D
Q
01
X
X
□
ф
•о
ф
01
о
?•
та
Ф
*•
х
I
о
ф
ф
to
п
<л
I
4
Ф
и
1Л
2j
П
с*
ф
X
3
4
Ф
U
п
чЛ
<—
3
Ф
С
3
Ф
□
Ф
ф
to
п
1Л
3
4
Ф
П
□
4
с
£
ф
ф
ф 4
TJ Ф
си
п
в
п
3
3
Ф
м
9
Ф
о
£
ф
п
К)
□
Z
Ф
4
а
z
о
п
о
tn
‘з
о
и»
Т5
1Л
3
4
о
с
•л
ф
4 Ф Ф 5
а» 5U 51 et
Q
.« - «• <4
Ф
*
ф
а.
ф
4
Ъ
г ь-
4 -
4
CU
ф
ш
►Ч to
№
4
4
11
01
х- п
N О
Ф
'з
о
3 Э
Ю
ф
ф
5
из
'з
□
5 4 £ £ 4
0 0 4 4 0
•3 3 X X э 3
М М W
3
'з
о
3
4
э
i
4
Ф
4 4
3 ф
01
*л
ф
.т
о
п
о
л
**
4
1Л
to
п
с*
И
с
8,
ф
to
о
□
а*
п
ф
I
(Л Ф
UJ
X
о и
ь
X
О
□
ф
О
о
мь
л
Ф
о
и
ь
ф
X
4
"О
о
4
а
"О
я
X
и
4
Ф
1
3J
«*
X
ф
п
х
о
ф
о
X
X
>
X
I
X
о
X)
ф
X
to
4
Ф
3
to
ф
о
X
О
ф
о
м
ъ
X
X
ф
о»
X
4
f
ф
I
о
X
3
о
д
I
о
о
4
X
I
°
О
я
?>)
□
W
3
?
4
X)
О
□
О
ф
<л
X
4
Ф
Л
•з
О
4
Ф
2/
ф
ф
о
О
о
X
4.
Ф
9*
I
О
ф
э
Х5
Ф
1
а
Т5
ф
и
!Э
Ф
о
□
*0
ф
•л
X
4
Ф
э
я
□
О
4
4
Ф
’Л
4
ф
л
to
2
X
а
□
п
4
Г
— МММ
О
5
г*
ф
иЭ
Ф
О
О
г
01
о
4
to
3
я
О
Ф
о
1Л
ф
4
ф
ф
•э
Ф
X
i ч
и
ф
X
4
TJ
о
□
о
4
Г
- ф
•л
X
4
Ф
Э -
Ф
х«
О О
о
4
Ф
to
ф
01
□
>
ь
о
я
ф
ж
X
ф
и
4
*0
ч
и
X
X
О
□
*-
О
и
X
г
Ф
i
4 4
Ф Ф
Ф Ф
2l'Ul»2i3iCUl;!litft4U
‘ ...... ' - ~ С
4 □
X
о
I
си
с
П
о
1Л
ф
»-» Ф
«• Q
Ф
4
м
о
и
□
X
о
I
ф
г
X
о
я
X
о
о
4
г
X
о
I
to
to
Г
I
to
X
»
о
с
Ф
X
ь
□
я
г
о
я
I
о
□
4
г
о
4
01
I
о
□
ф
I
I
У
to
V*
4
ф
I
□
О
I
«ь
3
Ф
и
s
ф
XJ
о
□
О
4
X
ф
Ф
X-
о
□
□
Ф
-Л
Ф
г»
№
£
Я
Ф
‘О
ф
ф
4
"О
£
и
ф
X
4
•о
о§
4
ТЭ
Ф
ф
а
S
1
в
С. .32
РД 5-GfCS У 2
with users£i3 do
begin
1 to LineCount do •£ цикл перебора электропотребителей к-ой группы J
ntype of <
1 : begin
анализ типа нагрузки электропотреб тгеля }
numwork£13 * powerl
2
3
m_reac :=
disp :я= О
end;
begin
m_act x=
m_reac x=
disp x=
end;
begin
m_act :=
numworkfl3 ♦ powerl • timel
numworkf13
numwork ClJ
5 x
m_reac
disp
end;
begin
m_act
m reac
disp
end;
begin
mreac
x =
numwork £13
numwork£13
numwork£13
numwork £13
n»imwork£13
numwork£1]
numwork£13
numwork£1]
sqr<powerl> t time
powerl
power2
erl
power2
sqr(powerl) ♦ tidiel
* timel
♦ time2>;
t*timel *
* time2 *
end;
end
если это электропотребителъ работающий непрерывно
математическое ожидание активной нежности,
математическое ожидание реактивной мощности,
дисперсия вычисляется по данным выражениям
то же для электропотребителя
работающего периодически с
постоянной
нагрузкой
— Sqr<m_act)
sqr<m_act>
power2 '
powerl »
sqr<power2
< powerl ♦
power
sqrt<l/sqr(cosffl,r3>”t>
sqrt(l/s|qr<cosf£2,r3>”l>> / 2
sqr<power2 — powerl> / 36
power2 *
< то же для электропотребителя, >
< работающего с несколькими }
{ ступенями нагрузки >
то же для злектропотребителя
непрерывно работаицего
с равномерно изменяющейся
нагрузкой
непрерывно работающего
с нормално изменяющейся
нагрузкой
if k
end;
actsumS
sumOP
actsum3
reacsum3
sumdis
sko
s
cosfr
end;
end
m_actsum£k3
m_reacsum£k3
dispsumfkj
end; { end
then
then
then
then
then
case - >
:= m_actsurn£k3 ♦
:= m_reacsum£k3
Xе dispsum£k3 +
actsum actsum *
actsum х = actsum *
reacsvm !° reaesum
sumdis x» sumdis ♦
sumdis :« sumdis *
m_actsijm£53 ;
m_act; { суммирование
+ m__reac; < суммирова^че
disp < суммирование
m_actsum£k3;
m^<.ctsum£53 f 0.75 ;
* m_reacsum[k] ;
dispsum£k3 »
dispsum£53 / 0.75 / 0.75
учет к.п.д. обратимого пре
учет потерь в кабелях }
« 5
< end for
8= 1.03 t
acts\im5 / 0.75 ;
:= 1.03 t actsum;
: x* 1.03 ♦ reaesum;
x= 1.03 » 1.03 » sumdis
x= sqrt< sumdis );
:« sqrt< sqr<actsum) + sqr(reacsum) 1
t= actsum / s; £ средневзвешенный cos4> }
гуппы >
активной мощности к—ой
реактивной мощности к—ой гуппы }
дисперсии к-сй гуппы >
{ суммирование
< суммирование
{ суммирование
эбразователя >
среднекеадратическое отклонение >
< полная мощность я режиме >
ВЫВОД РЕЗУЛЬТАТОВ РАСЧЕТА
эта часть программы пишется для конкретного устройства
вывода(принтера >
end
активной ионности по режиму }
а
реактивной ионности по ренину }
дисперсии по ренину >
РД 5.6163-92 С- .33
Пример выполнения расчетов электрических нагрузок вероятностно-аналитическим методом на персональном компьютере IBM
' Таблица 6
Таблица, электрических нагрузок
Наименование
и их групп
Номинальные данные*
Режим N 1
Ну ст,
кВт
1. члрктропотребит^лн энергетической
зл.насос НЦВЛ63/30 прокачки дейдвуда
<ч. нагое HUBA63/25 охлаждения ГД
1.1 ка« ос НЦ8А40/30 охлаждения ГД
•мслопсрскач. эл.насос НМШФ5-25-4/4
гелливопсрекачив. насос НМШ32-10-18
•ез.насос смазки ГД НИШ32 10-1
.t паратор топлива СЛ-3
".спаратор масла СЦ-l.S/’J
злектрокомпрсссор 2ВУ0.25-0.26
ьт.насос прогрева ГД ЦЕС4/40
Эл.насос котлоагрегата ШФО8-25
установки
1
1.00
2.90
3. пЛ
3.60
6.80
5.10
2. Он
Рдг.
кВт
з. пл
4 . ПО
4.00
I . 10
20
50
50
4.00
7.50
КПД С
Л. 4R
0. Н4 (1
0 83 1)
0.88 л
0.81 0
0.85 0
6.85. П
0.88 0
0.85 • 0
0.84 л
0.37 л
П.77 °
03
. РО
.р.п
.86
.8.'»
я. 4
н«
88
Проб.
п
1
Кз
0.70
0.70
0.80
П.70
0.70
0.70
0.90
Л 90
Л. 90
0.70
КПД
0.81
0.81
0.80
О . 80
0.80
0.78
0.8Я
О 85
0.84
Итого
2.Общесудовые системы и устройства
балластный насос HUB 220/100А
Пожарный насос 63/ВОА
Осушительный насос НЦВС 63/30М
-Погружной ’водоотливной ВПЭН-100/П
Насос забортной воды ЦВС4/40
Насосы гидравлич. рулей Н5М1-1
£
1
Итого
3.Электронеканнзмы специальных систем
‘Грузовой насос НЦГГ Я00/95
Зачистной насос ?НП 63/.10
Привод поворотного ’’атвора А13В1/Ю0
Вентиляторы иагсснсм'о отсека. РСС1ЛП/16
РентилАгорЫ-*- танков РСС63/40-1.4 28Б
Итоге
4. Средства управления и РЭА
Система ДАУ ГД
Радиопередатчик Балтика"
Радиоприемник"Брпгантина”
Гирокомпас "Амур-Эм"
’< РЛС "Наяда-5м"
Громкоговорящая связь
Радиотрансляция
Радиоустановка "Сирена-М"
Телевиз. аппаратура "Глобус-ЦТ.
Сигиально-отличит.огни
Итого
2
2
содф
0.82
0.82
Л 81
О.ЯП
О. НН
О 77
0.86
0.83
0.84
0.75
Рпот.
3.48
6.48
5.50
1.93
4.81
4 94
7.67
1.03
2
2
96.00
13.20
9.80
8.20
3.40
12 80
12.80
пл
лп
пл
в. *>п
12. ял
295
26
6
0.42
0 . лб
О 93
1. 10
1.0~
100.00 0.89 0. 83
15.00 0.88 0. 90
11.00 С. 85 0 88
10.00 0.72 0. 84
4.00 П. 87 л. 89
15.00 0.89 0. 88
15 00 0.00 0. 00
315 пл 0.95 1 1 0.
30. ло 0 8П л. я 2
и. on 0. ол Л. ПО :
1 1 пп 0.84 0. 85
15 ПЛ о i СО * = ! 1 0. 88
• 0.42 1 -00 1. 00
2.10 1.00 1. со
0.06 1.00 1. 00
1.50 1.00 1. 00
1.13 1.00 1. 00
1.12 1.00 1. on
0.93 1 .ПО J. ОЛ
1. 13 1.00 1. 00
1.10 1 00 00
1.07 1.00 ij 00
...... — - • •“ •• - 1 м
О
л
л
1
1
О
(I
о
1
।
0.00
О ЛЛ
О 70
0.00
Л.ЯЛ
О 7 Л
0.40
0.00
о.оо
о. 00
и. 70
0.70
1.00
1.00
1 .пл
1 (’0
1 . пл
Л. 50
П.50
1.00
1.00
1 ,ол
О. ПО
л. пл
Л. 84
О.ЛЛ
0.80
О 85
0.80
1 . (Ю
1.00
О 82
1.00
П.87
О 45
0.80
•
о.ло 1 00
0.00 1.00
0.00 1 . ПО
0.8(1 о 80
0.80 0.80
1.00 1 00
1.00 1.00
1.00 1.09
1.00 1.00
1.00 1.00
1.00 1 .по
1.00 1.00
J .00 1.00
1.00 1.00
1.00 1.0(1
0.42
0.47
• 0.00
0.00
о. 00
л. пл
0.on
0.00
4 . ЛП
12.35
1.50
1. 10
1.07
о
л
Л
Л
о
о
О
Л
Л
О
(1
fl
Л
о
(I
о
Режим Ы 9_.
t
М(Р) M(Q) DIP)
т
• ООО 3.46 2.41 0.00
. 0«н» 6.48 4.52 0.0(1
. ЛОО 5.50 3 98 о. ло
. 04П 0.08 0.06 0.14
. 120 1 . 16 0.87 4.22
. ООО 9.87 В. 18 о пл
. 120 1.84 -. 1.09 10.73
. 120 0.38 0.26 1.07
. 12Л 0.51 0.33 1.94
.000 2.05 1.81 0.00
31.33 23.51 30.62 1 1
.900 0.00 л. пл 0. по
лоо О.лл 0 00 0 00
. то 0.92 0 64 7.56
. ООП о.ло о.ол 0.00
. 250 1.00 0 57 З.по
. ООП 9.93 6 64 1.96
.лоо ••
11.84 •7.85 12.53
• • я « «
1. ООО 0.00 0.00 0.00
1. ООО 0.00 0.00 ОЛЮ
поп 0.00 0.00 0.00
Л40 0.39 0.29 3.56
. 080 1.05 0.79 12.68
1.44 1.08 16.24 1
лоо 0.81 0.00 0.00
.ЛОО 2.19 0.00 О. пл
.осп л. or, 0.00 0.00
.пол 1.50 0.00 0.00
.000 1.13 0.00 0.00
.ООП 0.56 0.00 о.оо
.000 0.47 0.00 0.00
.000 1.13 0.00 0.00
.000 1.10 0.00 0 00
• ООО 1.07 0.00 0.00
9.96 0.00 0.00
-О..34 РД 5,6463-92
РД5.61б8-92 О .35
Продолжение табл.6
।
ПРИЛОЖЕНИЕ 5
Рекомендуемое
Номинальные цанние - Режим N 1 Гежим
Наименование ь *
электропотребителя Муст. Рмех. , Ндп . КПД Г - j оф Краб1. 1
и ,| группы1 кВт кВт в Кэ КПД соьф Рнот., 14(Р) M(Q) D(P)
। > ! рех. т
; i ' 5. Средства обеспечения обитаемости и битовые
Основное освещение , 1 0. он 47.40 1 • о 15 1 0.90 1.00 • 0.86 42 66 ’ . ООН 30.81 1 19 09 46.81! 1 !
— о. но 47 . К» 1 но •1 15 1 I .. । 0 4 0 1.00 о..*и 18 96 0.0пп 1 1 — I . 1
Освещение наружное 1 0.0(1 1 4.00 1 . (Ill 0 . '5 1 п.00 1.00 0.36 0.00 1 000 0.on 1 0 Об I 0 00 1
1 0.00 1 4 00 ! ПО 0 <5 '1.00 0.00 0.36 0 00 0.0 по 1 1 1 1 I
Установка кондиционир.21ЛК50 1 18 он 22 0U II 9о ". 16 1 1.00 O.'HI 0.36 24 44 1 .000 24.44! ! ’4.50* И ПО
Электровен.помещений РСС16/10 12 О.эн] । 1-!°i н.уя о 13 12 ! ! . 8" 0 fH* о.яг. I ! 0.98 1 . ООП 7.33 4 351 1 0.54
• «1.90) 1 . 101 I н.79 П <3 - 0.20 0.90 Н В6 0.24 0.000 г ! 1
ГСС 6,3/10-1.1.4 10 0. lol 1 11.551 ! 0.78 II . 13 10 0 . 2П 0.79 о «3 0.56 1 ПОП 3 W г 34 0.15
.. 0 40| 1 0 561 0 78 <1. 13 о 2'1 0.79 п 83 0.1 4 П ООО
РСС2,5/6.3 -1.1.4 16 0 601 ' 0 75! п.73 0 S2 16 О.но 0.78 0 S3 0.77 1 000 7.69 5 17 п.41 1
I - 0 601 0.75 0 78 0 12 - 0.20 0.78 п.83 0.13 0. ООО • i 1
РСС 100/25-1.1.4 2 12 00 15.00 о 88 0.1 *0 1 0 . п.п 0.85 О.Яь* 11.12 1 осп! 14.12 8.38 0.00 1
0*3160/10-1.1.4 1 8.60 ll.Ou 0.88 0 .* >0 1 0. по 0.35 0.86 10.35 6.120 1.24 0.7’1 11.32
Электробит.прибор» и инструменты 30 0.75 0.75 0 85 0 .! *0 30 0.40 0.35 0.85 0.35 1.000 6.62 4.10 • 0.18
• • 0.75 0.7? 0.85 0.1 Ю ! • 0 10 0.35 0.05 0.09 0.000 - • ’
Итого 104 84 В 64.07 63.51
Т аблица 7
электрических нагрузок
Сводная таблица
Режим N 1 Дисперсия активной мощности 0(Р). «
Наименование rpynrw злсктропотрсбителеЛ /активной М(Р), КВТ рсакт. М(Ч) > КВТ
1. Электронеханизми энергетической ус ки 2. Общесудогыс системы и устройства 3. Электромеханизмы специальных систем 4. Средства управления и РЭЛ 5. Средства обесп. обитаемости и бытовые 31.33 11.84 1.44 9.96 104.84 23.51 7.85 • 1.08 0.00 64.07 30.62 12.53 16.24 0.90 63.51
Итого То же, с учетом 3% потерь Полная потребляемая мощность Среднег-?.вешенннй созф Среднеквадратическое отклонение 159.40 164.18 186.34 0.885- 96.51 98.37 j •-* 1 — to **- 1 • ’t-о L. i • O j 1 1
ПРОГРАММА СТАЖЛ'ИЧЕСКОГО МОДЕЛИРиВАЖЯ
ЭЛЕКТРИЧЕСКИХ НАГРУЗОК
, Программа статистического моделирования электрических
нагрузок на ЭВМ (персональных компьютерах) представлена на ал-
горитмическом языке "Фортран”.
Программа содержит комментарии для пользователей (Поясняющие
примененные условные обозначения и порядок ввода исходных дая&~
ных электропотребителей. Предполагается»что исходные данные
электропотребителей будут поступать на картах по форме,приведен-
I ной в ' . : приложении 4 . ,и упорядочиваться по
I признаку закона распределения нагрузки каждого из них в соответ-
I •
1 ствующие массивы данных для ввода в ЭВМ.
с* ..36 рд
и Тип и размерности исходных данных
Real r.i
Dimension wl(1000).w2(100),р2(100),w31(10;,w32(10),р31(10),
> р32(10),W41(10),W42(10),W51(10)
Write 100
100 Formate lx,введите следующие исходные данные :'//
• 17.' количесто статистических испытаний...')
Ecad (•♦,*)М
Writes*,90)
90 Forinat.( lx' количество электропотребителей}
Write**,101) fV
101 Formate lx’ непреквно работающие с постоянной нагрузкой...*)
Feud(»,*)Nl
Write 102
102 Formate1х' периодически включаемые с постоянной нагрузкой...*)
Rcad(* , + )№
Write 103
ЮЗ Formate1х* Работающие с несколькими уровнями нагрузки...')
Read *.N3
Write 104
104 Fortnat( lx' Работающие непрерывно с нагрузкой,изменяющейся
♦ равномерно... ')
Read '♦.N4
Write 105
105 Formate1х' Работающие непрерывно с нагрузкой,изменяющейся
* по закону,'/
близкому к нормальному...')
Read *,N5
Write 106
Ю6 Formate1х' Количество моделируемых режимов нагрузок...')
Read *,KR
Do 1 NP=1,KR
с Вызов подпрограммы URNG расчетов нагрузок
Call VRNG(N,Ill ,№ . N3 , N4 , N5 . KR, Wl,P2, W31, W32, P31 ,P32,
* W41,W42,W51,W52,M,Sigma)
Writ© 3000,h,Sigma
3000 Format(///lx' Результаты расчета нагрузки генераторов '/
* 1х,60( -'//5х' MiF10.2' Sigma= F8.2)
1 Continue
Write 4000,’27,"17
4000 Format(lx,2A1)
Stop
End
ООО
Подпрограмма URNG расчетов нагрузок
SUBRUTINE VRNG (N.N1.N2.N3,N4,N5.KR,Wl,W2. W31,W32.P31,P32,
* W41,W42,W51,W52,M,Sigma)
Real M
Dimension W1(N1),W2(N2',P2(N2) ,W31(N3),W32(U3),P31(N3),P32(N3)
* W41(N4),W51(N5),W52(N5)
iy=12345
Write 200
с Ввод данных электролотребителей
с
200 Format(1х’ Введите массив мощностей электропотребителей,'/
♦ непрерывно работающих с постоянной нагрузкой:')
Read *,(W1(K),K=1,N1)
Write 201
201 Format(1х* Введите массив мощностей электропотребителей,*/
* 1х' периодически работающих с постоянной нагрузкой:')
Read *,(W2(K),K=1,N2)
йцМнщ|Пш11д>П I Bum. mt>. J* I Им», M xyfi. I Подл, w mi
РД 5.G165 ->jJ C .37
Write 202
202 Formet(lx' Введите массив вероятностей работы; ’ )
Read *.(P2(K),K=1,N2)
Write 203
203 Formate lx' Введите массив мощностей элсктропотрсбтслей.'/
* работающих с двухступенчатой нагрузкой:'/
* 1х' Массив мощностей первой ступени:')
Read *,(W31(K),K=1.N3)
Write 204
204 Format(lx' Массив вероятностей работы на первой ступени:')
Read *,(Р31(К),К=1,N3)
Write 205
205 Format(lx' Массив мощностей второй ступени:')
Read *,(W32(K),К=1,N3)
Write 206
206 Formatfix' Массив вероятностей работы на второй ступени:')
Read *,(Р32(К).K-1.N3)
Write 207
207 Format{1х' Введите массив мощностей ?лектрспотрсбителей,’/
* 1х' работающих с нагрузкой,изменяющейся равновероятно:'/
ж 1х' Массив нижнего предела мощности:')
Read * , ( W41 ( К) , К= 1 .N4)
Write 208
208 » Format(1х‘ Массив верхнего предела мощности:')
Read.♦,(W42(K),K=1,N4)
Write 209
209 Format(x' Введите массив мощностей электрон г>тр^бителей.'/
* работающих непрерывно с нагрузкой,изменяющейся по закону,'/
* близкому к нормальному:'/
* 1х* Массив нижнего предела мощности:')
Read *,(W51(K),K=1,N5)
Write 210
210 Format(lx’ Массив верхнего предела мощности:')
Read *,(W52(K),K=1,N5)
с Вызов случайных чисел и моделирование процесса
с
1Х=12Э45
Call RNDnmb'IX,1Y,YFL)
Call GAUSS(U,iy)
NJ=O
wc-o.o
ws=o.o
2 W=0.0
Do 3 1=1,N1
3 W=W+W1(I)
Do 7 1=1,N2
IX=IY
Call RNDnmb(IX,IY,YFL)
If (YFL.GT.P2(I)) go to 7
W=W+W2(I)
7 Continue
Do 10 1=1,N3
IX=1Y
Call RNDnmb(iy)
If (YFL.GT.P31(I)) go to 9
I W=W+W31(I)
,! Go to 10
9 If(YfrL.GT.P3KI)+P32(I)‘go to 10
W=W+k32(I)
10 Continue
Do 20 1=1,N4
. IX=IY
Call RNDnmb(iy)
20 W=W+W41 (I )+W42( I )-W41*YFL
Ия*. Л тми. Подл. Й ДДГ8 В-.АХ. ям. «Ч Имя. Ж дубя. Пудк. я ».<>
ПРИЖ,’ШИЕ 6
ФОРА ТАБЛИЦ ЭЛЕКГИНВСКИХ НАГРУЗОК ПРИ РАСЧЭАХ МЕТОДОМ Рекомендуемое
ПОСТиННШХ НаГЬУЗОК . Таблица 8
Форма общей таблицы электрических нагрузок__________________*______________
Наименование
электропотре^ ит еля,
группы
П
•дсГ-
Номинальные
данные
рэ ки|кад
КВТ.
Со>>
Режим I. (наименование)
Режим 2.
pes
ш
С. sy
Рпст
КЕАР
t,
т .
«3
кпл
Группа I.Электро-
механизмы ЗУ ~
Итого,по гр.1
Группа 2....,
Примечание. В табл.8 по условиям размещения приняты обозначения,не обязательные
в проектных расчетах,в том числе,‘^.—количество установленных электро-
потребителей,? -мощность электродвигателя,К -коэф, использования
-кол::чество работающих в режиме элзктропотрСбителей,К^-коэф.загрузки,
Рпот.-потребляемая в режиме мощность,т-среднее времы работы в сутки
ь режиме
।
I
С. 40
ГДр.61€в -92
i 1 t Форма сводной т* с использование» П( хблицы ра< л коэффиад > судну Таблица 9 счета электрических нагрузок пента одновременности общего
" ч Группа электропотрвбителей Электр! ическал нагрузка в режимах
Режим ; I.Ходовой Режим 2.Специальный
^Активная |р»кВт Реактивная Q»xBAp Активная Р,кВт Реактивная $,кВАр
Группа I.Электроме- ханизмы ЗУ Группа 2.Общесудовое системы и устройстве Группа 3.Средства управления и РЭА Группа 4 * . Группа 5. ‘ - 4 S i.
Итого С учетом коэф.потер» С учетом коэф.однов* менности Ко= Средневзвешенный Со' Р Со&у — —— *(?ej Примечание. Форма < коэффи: потреб! Таблиц» > эе- ) 1ВОДНОЙ Т! 1ИВНТОВ OJ отелей otj 4 после с< 1блицы расч< повременно! пичается их ^ответствуют >та с испо] гти по rpyi учетом в 1 цей группы. 1ьэованием там электро- сажцой строке
ЕД 5 .6168-92
С. Ш
ИНФОРМАЦИОННЫЕ ДАННЫЕ
с
<
I. Утвержден и введен в действие распоряжением от 16.С7. 92 !
№ TKb-6468-4.
2. Разработки и внесен ЦШИ СЭ1 департамента судостроитель-
ной промьтпленности.
3. Исполнители:
руководитель и ответственный исполнитель темы к.т.н.ст.н.сотр.
Фланцбаум Д.И.
исполнитель программы приложения 4 инженер Заплатил В.Ю.
4. Зарегистрирован 33 Ы’-ЦР С338 ст Vt.C9.9Z.
5. Взамен 0016.6166-60.
6. Ссылочные н^л^тивно-технические документы
Ии». Л ацц. 1 Пода. « дан I Вмм. рот, Д I lbw. М я/Лл. | Пяла, и д»т»
Обозначение документа,на который дана ссылка Номера пунктов, приложений.
Регистр СССР.Правила классфикдоди и постройки морских судов. Л. "Транспорт". 1990 Речной регистр РСФСР.Правила классификации и постройки судов внутреннего плавания.М."Транспорт" 1969. РД31.03.41-90. Технико-эксплуата- ционные требования по оптимальной комплектации злектрос.анций морских транспортных судов. Л. ММФ. 1990 Вводная часть,пп.1.4 6.Z. 6 3. То же лп. 5.1,- 5.4.
С .42 РД 5 .6168-92
Содержание
I. Общие положения................................. 2.
2. Вероятностно-аналитический ыетод расчета электрических наг-
рузок .................................................7
3. Ыетод расчета электрических нагрузок с использованием коэф-
фициентов одновременности (метод”постоянных нагрузок”) . 10
4. Статистическое моделирование электрических нагрузок на ЭВМ
(персональном компьютере) ............................. 13
электростанций
5, Определение необходимой мощности основных генераторовв на-
чальных стадиях проектирования рудрв....................15
6. Определение необходимой мощности генераторов по результатам
расчетов электрических нагрузок.........................17
7. Проверка достаточности мощности установленных источников
электроэнергии при модернизации судов ................. 20
Приложение I.Справочное. Характер зависимости КЦД и асин-
хронных двигателей от их загрузки.......................24
Приложение 2. Справочное. Возможные режимы работы электропотре-
бителе й. Временные графики,функции распределения электрической
нагрузки и ее параметры.................................25
Приложение 3. Рекомендуемое. Пример выполнения расчетов элек-
трических нагрузон вероятностно-аналитическим методом . .27
Приложение 4. Рекомендуемое. Выполнение расчетов электрических
нагрузок вероятностно-аналитическим методом на персональном
компьютере.................................................. 29
Приложение 5. Рекомендуемое. Программа статистического модели-
рования электрических нагрузок .............................. 35
*
Приложение 6. Рекомендуемое.. Форма таблиц электрических нагру-
при расчетах методом постоянных нагрузок . . . • . .39
Информационные данные.................................41
