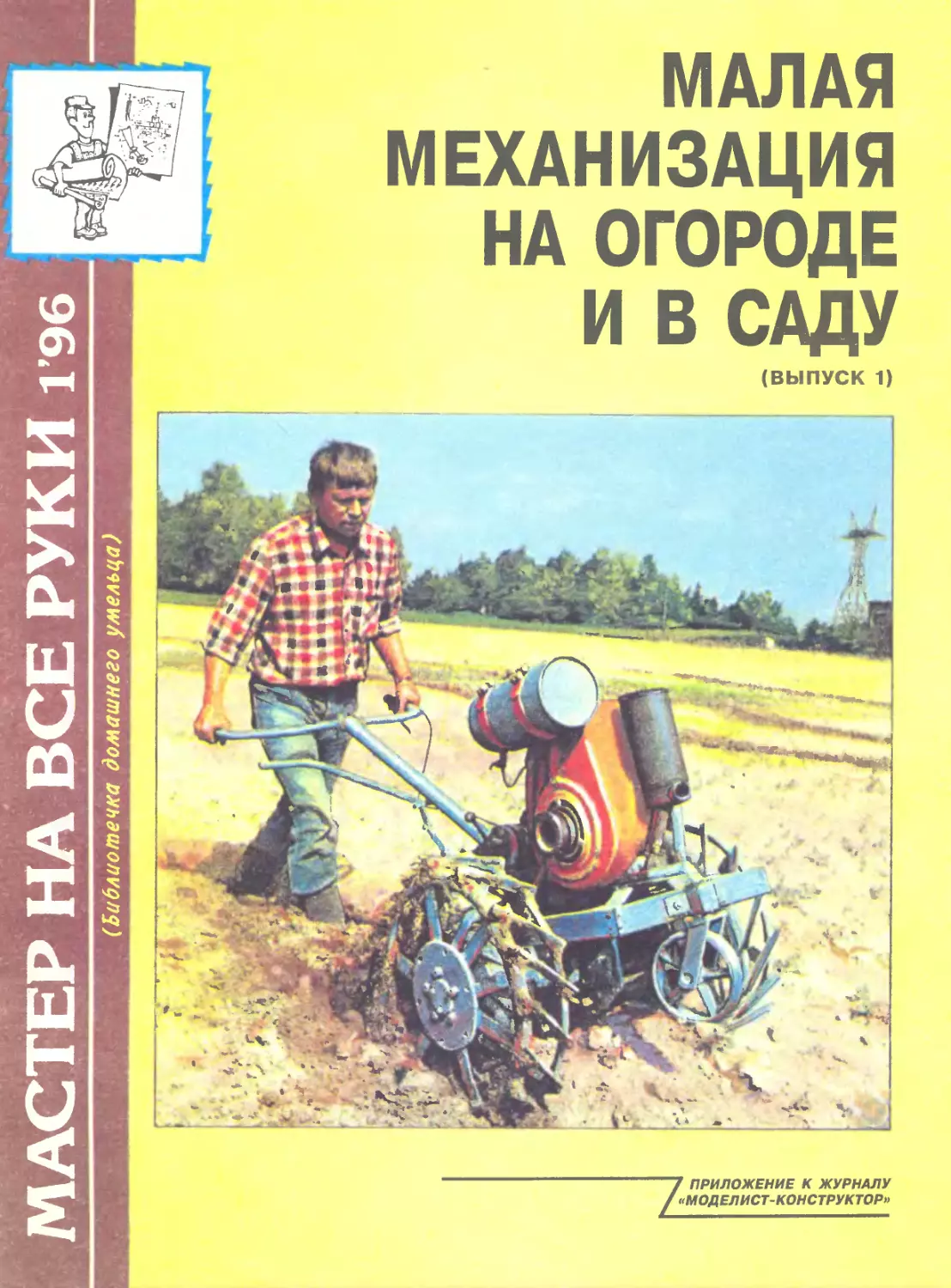

Текст
МАЛАЯ
МЕХАНИЗАЦИЯ
НА ОГОРОДЕ
И В САДУ
(ВЫПУСК 1)
§
Е
Zr ПРИЛОЖЕНИЕ К ЖУРНАЛУ
«МОДЕЛИСТ-КОНСТРУКТОР»
Самую разнообразную
технику
для сада-огорода
создают
и строят умельцы
своими руками
из подручных узлов
। и материалов.
это и вы
СМОЖЕТЕ!
Чертежи оригинальных самоделок в свободном доступе на www.club-rm.narod.ru
МАСТЫ»
НА ВСЕ РУКИ
Приложение к журналу «Моделист-конструктор
В НОМЕРЕ:
В помощь лопате
стр. 2—9
копалки, рыхлители
универсальные грабли
катки, маркеры
культиваторы
плодосьемники
бур, секаторы
Без мотора, но на колесах
картофелесажалка
окучиватели, прополыцики
мини-сеялка, прикатыватели
косилка, поливалка
тачки, тележки
От велоплуга — к мотоблоку ИЕЕЕЯЕ
мотоплужок, мототяпка
роторный рыхлитель
почвообрабатывающие фрезы
мотоборона
электрокосилка
мотоблок
Семейные закрома
пресс-соковыжималка
крупорушка-мельница
мини-молотилка
2)o/wzue у/гцзья/
У вас в руках — первый номер Библиотечки
домашнего умельца «МАСТЕР НА ВСЕ РУКИ».
Это подписное периодическое издание — при-
ложение к журналу «Моделист-конструктор»,
который уже более тридцати лет пропагандиру-
ет самодеятельное техническое творчество лю-
бителей мастерить все своими руками. В его 30
с лишним томах годовых подшивок — драгоцен-
ная россыпь сотен тысяч интереснейших кон-
струкций. Но как найти нужную информацию,
если вы задумали что-то сделать сами для дома,
для семьи? Невозможно перерыть огромное ко-
личество номеров даже тем, кто их имеет, не
говоря уже о том, что сегодня редкие библиоте-
ки обладают многолетними подшивками этого
популярного журнала. Помочь вам и призвана
Библиотечка «МАСТЕР НА ВСЕ РУКИ»: в каж-
дый выпуск будут собраны конструкции на одну
тему, как, например, в этом номере — все о само-
дельных приспособлениях и агрегатах для облег-
чения работы в саду или на огороде. В 1996 году
планируется подготовить шесть первых подоб-
ных тематических выпусков: три в первом полу-
годии и три — во втором.
Тем, кто подписался на Библиотечку на все
полугодие, получат в ближайшие месяцы сле-
дующие номера:
«МЕБЕЛЬ? СДЕЛАЕМ САМИ!» — тема апрель-
ского выпуска «Мастер на все руки». Как сде-
лать уютной прихожую, а маленькую кухню —
удобной; как изготовить самому комбинирован-
ную и универсальную стенку и убирающуюся в
шкаф кровать, столик-матрешку и детскую в два
этажа... И главное — как все это делается сво-
ими руками.
«РЕМОНТ КВАРТИРЫ? ВЫПОЛНИМ САМИ!» -
так будет называться июньский номер Библио-
течки домашнего умельца. Здесь в канун тради-
ционного летнего ремонтного сезона — все о том,
что и как вам нужно обновить: окраска потолка и
окон; реставрация пола и мебели, оклеивание
обоями и облицовка плиткой — и конечно же оби-
лие технологических хитростей и советов.
Как и во всяком новом деле, хотелось бы уз-
нать ваши отзывы и пожелания, в том числе —
какие темы вы хотели бы найти в последующих
выпусках.
Пишите нам с пометкой на конверте: «МАСТЕР».
Журнал зарегистрирован в Комитете РФ по печати
Per. свидетельство № 013812.
Издается с 1996 года.
Учредитель и издатель — редакция журнала
«Моделист-конструктор» в форме АОЗТ
Главный редактор А.С. РАГУЗИН
Ответственный редактор-составитель Б.В.РЕВСКИЙ
Литературный редактор Г.Ф.СМЕЛОВА
Компьютерная верстка и оформление И.М.ВОРОНКОВОЙ,
Е.Н.БЕЛОГОРЦЕВОЙ
Справочные телефоны:
285-27-57 (редакция),
285-88-43 (распространение и реклама)
Наш адрес:
125015, Москва, А-15, Новодмитровская ул., д. 5а, «Моделист-
конструктор»
Сдано в набор 07.12.95. Подп. в печать 18.01.96. Формат 60x90 ’/в.
Бумага офсетная № 2. Печать офсетная. Усл. печ. л. 4. Усл. кр.-
отт. 10,5. Уч.-изд. л. 6,0. Заказ 52166. Тираж 5000.
Типография АО «Молодая гвардия». Адрес: 103030, Москва,
Сущевская ул., д. 21.
Использование и перепечатка материалов —
только по договоренности с АОЗТ «Редакция журнала
« Модел ист-констру ктор».
Редакция приглашает к сотрудничеству по распростране-
нию и реализации журнала. Обращаться по адресу редак-
ции или по телефону (095) 285-В8-43.
© «Мастер на все руки», 1996, № 1. Чертежи оригинальных самоделок в свободном доступе на www.club-rm.narod.ru
1
©^[^©l^jL^Liib II
да
ЮЖ
• копалки, маркеры
• мини-трассер
• бережный секатор
• черенок-универсал
• «вилы» для... яблок
• культиватор «звезда»
• лунообразная мотыга
• грабли-грейсЬер
• бур из шнека
• универсальные
рыхлители
«АРСЕНАЛ»ИЗ КЛАДОВКИ
Сколько бы ни выпускала промышленность
различные машины и орудия, механизировать
все сельскохозяйственные процессы на огоро-
де и в саду вряд ли когда-либо удастся. А для
ручной работы нужен не просто хороший, а вы-
сокопроизводительный инвентарь — только
тогда труд на индивидуальном участке станет
действительно в радость. И такие инструмен-
ты несложно сделать самому.
Вот, например, ручной каток. Он
предназначен для уплотнения свеже-
копаной земли в парниках, в саду и
на грядках. Применяют его и для при-
катывания почвы после посева.
Катки бывают разного диаметра и
ширины — в зависимости от разме-
ров возделываемого участка. Вес их
может колебаться от 5 до 20 кг. Из-
готовить ручной каток проще всего
из деревянной колоды. Чтобы земля
меньше прилипала, поверхность кат-
ка обивают листом железа и окра-
шивают. Для очистки от налипшей
земли устанавливают скребок из по-
лосового железа. Каток насаживают
на рукоятку длиной 1500—1700 мм.
Другой удобный инструмент —
ручные маркеры. Их применяют
при подготовке бороздок или лунок
перед посевом семян или пикиров-
кой рассады.
Для получения большого количе-
ства рассады применяют многоряд-
ный посев семян — и здесь незаме-
ним 12-рядный маркер. Он отлича-
ется тем, что при работе его не вдав-
ливают в землю, а «протаскивают»,
Ручной каток:
1 — деревянная колода (обита жестью),
2 — скребок, 3 — черенок.
словно грабли. Бороздообразующие
рейки крепятся через окна в основа-
нии маркера, что позволяет при не-
обходимости менять расстояние
между ними.
Самый простой по конструкции —
нажимной 3-рядный деревянный
маркер. Для его изготовления потре-
буются лишь доска да рейки. Он со-
стоит из основания, рукоятки, рас-
порки, трехгранных бороздообразу-
ющих реек и метчика.
Длина основания маркера равна
ширине парника или грядки. Рейки
крепятся к нему гвоздями. Расстоя-
ние между вершинами реек — 50 мм,
но может быть и другим, в зависи-
мости от требования агротехники к
высеваемой культуре.
2
«Мастер на все руки» № Г 96
Метчик служит для обозначения оче-
редного места, куда должен быть пере-
ставлен маркер. Присоединяют метчик
к основанию планкой. При работе его
просто вдавливают в почву ногой.
Для высева семян так называе-
мым гнездовым способом служат
маркеры с зубьями-шипами: с их по-
мощью можно одним вдавливающим
движением заготовить сразу свыше
80 гнезд под будущую рассаду. Де-
ревянные шины прибиваются к дос-
ке-основанию гвоздями или вставля-
ются на клее в насверленные в ней
отверстия.
В ПОМОЩЬ Н - 5 ПрП'дТ1^'-I > h HUVOUlh ' 3ilZrt - В
280
ь осевые отверстия встав-
бронзовые втулки; к осям
ГРАБЛИ-БОРОНА изготовлены
из деталей отслужившей сельхоз-
техники: для рабочей части исполь-
зованы пять сегментов от ножа ком-
байна.
«КОПАЛКА»-
цилиндрическое
приспособление
для образования
ямок под рассаду
помидоров, капус-
ты и других расте-
ний. Ею удобно
пользоваться для
пересадки черен-
ков, саженцев.
ГРАБЛИ С КАТКОМ: ими обра-
батывают свежевскопанный огород до
и после посева. Небольшой деревян-
ный каток укреплен на обычных желез-
ных граблях: инструмент благодаря
этому становится универсальным.
КАТКИ — гладкий (А) и игольча-
тый (Б) — применяются для разруше-
ния комков, предпосевного уплотне-
ния делянок, рыхления почвы, вырав-
нивания плантаций. Они изготавли-
ваются из комлевой части твердого
К?
дерева,
ляются
крепится трубчатая ручка, а к ней —
прицепная серьга от малогабаритно-
го трактора. Цилиндрическая поверх-
ность катков обита листовой сталью
толщиной 3 мм. Размер стальных
шпор — 50x6 мм.
«Мастер на все руки» № 1'96
3
МИНИ-ТРАССЕР
Казалось бы, какие еще инстру-
менты могут потребоваться,когда
речь идет не о полях или даже гряд-
ках, а всего-то — о ящичках для вы-
ращивания рассады в комнатных ус-
ловиях, когда дело имеешь не с ки-
лограммами, а миллиграммами се-
мян, не с сотнями, а десятками то-
неньких росточков-сеянцев!
Тем не менее предлагаем вам не-
большое, но очень удобное приспо-
собление — своеобразную «вафельни-
цу». Это мини-трассер — деревянная
рамка с поперечинами, которая позво-
ляет проложить аккуратные тонкие
бороздки одинаковой глубины и на
равном расстоянии друг от друга. Бла-
годаря этому каждое зернышко попа-
дает в оптимальные условия, облег-
чается пикировка сеянцев.
Трассер изготавливается из тон-
ких реек по размерам ящика для рас-
сады. Расстояния между трехгранны-
ми поперечинами-бороздообразова-
телями — около 40—50 мм. К основ-
ной рамке они крепятся гвоздями или
шурупами. Сверху к трассеру приде-
лана рукоятка, которой и надавлива-
ют, чтобы образовать борозды.
Все рейки должны быть тщатель-
но обструганы и зачищены наждач-
ной бумагой. Перед работой и в
ходе ее рамку рекомендуется пери-
одически дезинфицировать в рас-
творе марганца.
БЕРЕЖНЫЙ СЕКАТОР
Представьте себе, что вы вырастили много цветов
и их предстоит срезать. В одной руке у вас секатор, в
другой — корзина. Вот срезана роза — и она оказы-
вается на земле. Или на землю приходится ставить
корзину, чтобы перехватить цветок.
Небольшое усовершенствование секатора поможет
облегчить и упростить эту работу. Оно состоит в сле-
дующем. Осевой винт лезвий секатора заменяют дру-
гим: того же диаметра, но длиннее на 20 мм. На него
насаживают пружинистую пластину, которую изгиба-
ют, как показано на рисунке. К лезвиям приваривают
(или вставляют в них на резьбе) два стержня диамет-
ром 4 мм длиной 20 мм: в них будет упираться пру-
жинящая пластина. При срезке цветка последняя за-
хватит черенок, цветок удержится на секаторе.
л ..а . ..шгйаяви
ЧЕРЕНОК-
УНИВЕРСАЛ
Для работ в саду или на
огороде требуется множество
инструментов — лопата, тяпка,
грабли и т. д. Все они зани-
мают много места. Но можно
изготовить простое приспо-
собление, которое позволит
насаживать на один и тот же
черенок поочередно все необ-
ходимые инструменты. Как
это сделать, видно из рисун-
ка. В металлическую втулку
вваривают гайку, затем втул-
ку надевают на черенок и кре-
пят небольшим винтом. Оста-
ется приварить к инструмен-
там болты с отрезанной го-
ловкой и навинченной на них
контргайкой — и можно ввер-
тывать их во втулку.
«ВИЛЫ» ДЛЯ...
ЯБЛОК
!
Нет, конечно, они не для того, чтобы вты-
кать их в бока сочных осенних плодов: их
назначение — помочь снять яблоки с ветки.
Благодаря этому
нехитрому приспо-
соблению при сборе
урожая удается до-
стать даже высоко
расположенные пло-
ды. При этом они не
падают на землю и
не бьются (что сказы-
вается на их сохран-
ности): достаточно
зацепить яблоко «ви-
лами», как показано
на рисунке, и слегка
дернуть — оно тут же
окажется в подве-
шенной снизу на той
же штанге корзине,
не получив никаких
повреждений.
«Мастер на все руки» № 1'96
КУЛЬТИВАТОР «ЗВЕЗДА»
Имеющийся в продаже ручной
культиватор слишком легок, и рабо-
тать с ним утомительно: чтобы раз-
бить комья, приходится изо всех сил
нажимать на рукоятку. Изображен-
ный же на рисунке, как показала
практика, намного удобнее в рабо-
те. Он представляет собой раму с
ручкой; на шпильках свободно вра-
щаются две трубчатые оси, на кото-
рых жестко закреплены рабочие
звездочки. Расстояние между пос-
ледними сохраняется за счет внут-
ренних и наружных распорных вту-
лок. При сборке звездочки на смеж-
ных осях нужно несколько сместить
относительно друг друга, чтобы они
не шли след в след — измельчение
почвы будет эффективней.
Рама собрана из двух одинаковых
скоб из полосовой стали сечением
4x30 мм. Скобы стягивают спереди
одним, а сзади — двумя болтами с
пружинными шайбами и гайками.
Задними болтами одновременно кре-
пят трубчатый держатель из сталь-
ной трубы наружным диаметром 30
мм и толщиной стенки 2 мм. В ниж-
ней части трубу разрезают вдоль, а
затем расплющивают. Деревянную
ручку длиной 1500...1800 мм встав-
ляют в держатель и крепят двумя
шурупами.
Звездчатый культиватор:
1 — болт М8х20 (3 шт.), 2 — шайба пружинная (3 шт.), 3, 8, 9 —
гайки, 4 — скоба (2 шт.), 5 — звездочка ( 9 шт.), 6 — втулка рас-
порная внутренняя (7 шт.), 7 — ось (2 шт.), 10 — шайба пружин-
ная (4 шт.), 11 — шпилька (2 шт.), 12 — втулка распорная наруж-
ная (2 шт.), 13 — держатель (1 шт.), 14 — ручка (1 шт.).
Рабочие звездочки изготовлены из
листовой стали толщиной 3 мм. В
центре их сверлится отверстие под
ось, а зубья вырезаются ножовкой
или вырубаются зубилом и затем
обрабатываются напильником.
Заготовкой для полых осей служит
водопроводная труба наружным диа-
метром 19 мм. На концах готовых
осей нарезается трубная резьба.
Распорные втулки также выполне-
ны из водопроводной трубы наруж-
ным диаметром 24 мм.
Весь узел стягивается шпильками
и гайками. Шпильки выполнены из
стального прутка диаметром 12 мм.
После затяжки гаек с пружинными
шайбами рама вместе со шпилька-
ми приобретает необходимую жест-
кость.
Благодаря большим зазорам меж-
ду шпильками и трубчатыми осями
звездочки легко вращаются, и куль-
тиватор не требует смазки.
«Мастер на все руки» № 1'96
5
ЗЕЛЕНАЯ «ПАРИКМАХЕРСКАЯ»
Хороша уродилась морковь, а
свекла — еще лучше: вон сколько
холмиков лежит на вашем огороде
Осталось только ботву обрезать.
Обычно это делают ножом. Однако
работать им не очень удобно, осо-
6
бенно в сырую погоду. То ли дело —
предлагаемые нами простые, но
эффективные приспособления, ко-
торые значительно облегчают об-
резку ботвы В основу их действия
положен принцип ножниц, хотя кон-
структивно они выполнены по-дру-
гому.
Первое приспособление предна-
значено для моркови. Внешне это
рамка из фанеры толщиной 10 мм.
Внутри сделан пропил для движения
ручки-привода, изготовленной из
дюралюминия толщиной 2 мм. На
одном конце ручки закреплен болт,
с помощью которого поступательное
движение ручки передается резцам,
сделанным из полотна ножовки по
дереву. Осями вращения резцов слу-
жат пальцы из бронзы диаметром
3 мм, закрепленные на раме. Воз-
врат ручки-привода (а следова-
тельно, и резцов) в исходное поло-
жение осуществляется двумя пружи-
нами из стальной проволоки диамет-
ром 1,5 мм. Боковые стороны рамы
закрыты накладками из фанеры тол-
щиной 3 мм. Ход ручки-привода —
25—30 мм.
Во время работы приспособление
берут в одну руку, а другой подно-
сят к его резцам морковь со сторо-
ны ботвы. Пальцами нажимают на
Рычажные ножни-
цы для обрезки
ботвы у моркови:
1 — рамка, 2 —
ручка-привод с
накладками, 3 —
нож (2 шт.), 4 —
болт, 5 — палец,
6 — пружина воз-
врата.
Станок для обрезки ботвы у
свеклы:
1 — неподвижный нож, 2 —
подвижный нож, 3 — диск-шкив,
4 — кожух, 5 — пружина возвра-
та, 6 — опора, 7 — кронштейн,
8 — трос, 9 — основание
(площадка треноги).
ручку-привод: усилие передается на
резцы, и ботва обрезается. В месте
нажима на ручку-привод приклепа-
ны деревянные накладки — для уве-
личения площади соприкосновения.
Такой же принцип работы и у вто-
рого приспособления — для обреза-
ния ботвы у свеклы. Оно монтирует-
ся на треноге, позволяющей регули-
ровать его высоту в соответствии с
ростом работающего. Все элементы
конструкции крепятся к основанию,
выполненному из соснового бруска
толщиной 20 мм. Неподвижный нож
из стали зафиксирован четырьмя за-
клепками диаметром 3 мм на крон-
штейне из дюралюминия, который
болтами соединен с основанием.
9 6
Подвижный нож приклепан к латун-
ному диску-шкиву диаметром 80 мм.
Вал диаметром 6 мм соединен с дис-
ком, вращается он в стальной опо-
ре. Диск имеет кольцевую проточку
для троса, идущего к педали.
Работать с приспособлением мож-
но одному, а если свеклы много — то
и вдвоем: один сбоку подает свеклу,
второй нажимает на педаль — отре-
занная ботва падает вниз, а очищен-
ные корнеплоды — в корзину.
С ТРЕХ СТОРОН
Тот, кому приходилось работать
лопатой, знает, как трудно перека-
пывать землю, заросшую травой,
покрытую плотным слоем дерна или
«армированную» корнями деревьев
и кустарников. Даже если сама поч-
ва относительно мягкая, перевер-
нуть, например, ком дерном вниз
удастся, лишь подрубив его со всех
сторон. Однако стоит усовершенст-
вовать лопату, оснастив штык парой
боковых ножей,— и работа пойдет
легче и быстрее! Ведь при каждом
ходе такая лопата вырезает земля-
ной кирпичик сразу с трех сторон.
Для изготовления ножей подойдут
стальные пластинки толщиной 2—
3 мм. После заточки режущих граней
согните пластинки уголком и прикле-
пайте (или приварите) к штыку. Что-
бы ком не застревал между ними,
установите их не перпендикулярно к
плоскости лопаты, а с небольшим,
градусов 10—15, развалом.
6
«Мастер на все руки» № Г96
ВИДИТ ОКО, ДА ЗУБ НЕИМЕТ
Так мы обычно говорим, завидев
высоко на ветке аппетитное яблоко.
Однако и оно станет досягаемым,
если сделать несложный захват, изо-
браженный на рисунке. Прежде все-
го потребуется штанга — деревянная
палка круглого сечения и необходи-
мой длины (она может быть состав-
ной, как рыболовное удилище). К
одному из ее концов и присоединя-
ется шарнирное приспособление для
снятия плодов с вершины кроны.
Каждая его половина состоит из ры-
чага (стальная полоса) и приклепан-
ной к нему алюминиевой или пласт-
массовой чашки. К свободным кон-
цам рычагов присоединен капроно-
• » ПСМСЩЬ Д<
вый шнур, который пропущен через
полукольцо на штанге и закреплен на
рычаге, шарнирно установлен-
ном вблизи ручки. Исходное
положение чашек —
открытое, оно обеспе-
чивается спиральной
пружиной.
Работает
захват сле-
дующим об-
разом. Под-
носите за-
хват к «недосягаемому» яб-
локу и, потянув рычаг к себе,
аккуратно «обхватываете»
плод: он окажется внутри сомкнув-
шихся чашек, и его удастся спустить
вниз без каких-либо повреждений.
Ь ПОМСШЬ ЛУП.-.S F • НО'.«РЩЬ ЛС1АТЕ • в помощь
ЛУНООБРАЗНАЯ
МОТЫГА
Обыкновенной
трапециевидной
тяпкой работать не-
легко, да и прочность ее
невелика. Гораздо лучше
зарекомендовала себя
мотыга с кривым выгну-
тым лезвием, прошед-
шая в свое время даже
испытания в НИИ овощ-
ного хозяйства. Она лег-
че, надежней (недаром
снабжена ребром жест-
кости), и при любой опе-
рации намного удоб-
нее — будь то рыхление
ГРАБЛИ
ГРЕЙФЕР
Стоит несколько модернизировать
грабли, и привести сад в порядок пос-
почвы или прокладыва-
ние бороздок под семе-
на, окучивание растений
или уничтожение сорня-
ков. Размеры лунообраз-
ной мотыги даны на ри-
сунке.
ле листопада будет намного легче.
Расчертите по металлическому листу
выкройку гребенки, вырежьте ее и со-
гните таким образом, чтобы получи-
лась деталь, показанная на рисунке.
Затем четырьмя винтами шарнирно
прикрепите ее к ушкам, приваренным
или приклепанным к планке грабель.
V-образные рычаги гребенки со-
едините стальной шпилькой, предва-
рительно пропустив ее через ушко
тяги. Последнюю лучше всего сделать
из тонкой алюминиевой трубки.
Теперь можно приступать к работе.
Переведите рычаг в переднее положе-
ние — зубья прижимной гребенки и гра-
бель раздвинутся. Оставив рычаг в та-
ком положении, вы можете собирать в
кучу опавшую листву, пользуясь ин-
струментом как обычными граблями.
Затем потяните рычаг к себе. Зубья
гребенки и грабель сомкнутся, словно
у грейфера, захватив добрую порцию
листвы. Остается лишь перенести ее в
корзину или тачку и перевести рычаг в
переднее положение.
БУР
ИЗ
ШНЕКА
Пришедший в
негодность зер-
новой шнек от
комбайна как
будто специально
создан для того,
чтобы смастерить
из него бур для
рытья ямок и
даже колодца:
1200
Ручной бур:
1 — нож (2 шт.),
2 — шнек, 3 —
муфта, 4 —
вороток, 5 —
наращиваемая
труба.
вдвоем им можно
пробурить за че-
тыре часа 10-мет-
ровую скважину.
Сначала, ко-
нечно, шнек при-
дется несколько
модернизиро-
вать. Его обрезают до длины 400 мм,
нижнему концу штанги придают вин-
тообразную форму и, отступя от него
85 мм, приваривают два ножа длиной
по 55 мм (из отслуживших свое лап
культиваторов) таким образом, чтобы
каждый из них образовал с горизон-
тальной осью угол в 25—28 градусов.
Сверху к штанге приваривают дюймо-
вую муфту из стали. Осталось запас-
тись несколькими двухметровыми от-
резками труб с резьбой — их соеди-
няют друг с другом и с муфтой штан-
ги. К одному из отрезков приварива-
ют поперечную перекладину длиной
1200 мм —это будет вороток. Такой
инструмент достаточно универсален:
нужно ли вырыть лунки или ямы для
посадки кустарников и деревьев, по-
ставить ли столбики фундамента или
забора. А наращивая штангу, можно
получать скважины желаемой глубины.
«Мастер на все руки» № Г96
МЕЧТА САДОВОДА
И ОГОРОДНИКА
Многие садоводы и огородники сами, из подручных
материалов изготавливают отдельные инструменты и
даже целые наборы, с помощью которых можно выпол-
нять большой комплекс работ по уходу за растениями.
Приспособления Н.Ковалевского из Подмосковья при-
влекают прежде всего своей оригинальностью и просто-
той в изготовлении.
С УСИЛЕННЫМ ЛЕЗВИЕМ
Для тяжелых глинистых почв надо
иметь инструмент с усиленным лез-
вием. Это — тяпки с отбортовками;
они могут быть как с одним зубом,
так и с пятью. Применяют инструмент
в основном для рыхления почвы под
кустами смородины, крыжовника,
черноплодной рябины, сирени.
Рыхлитель снабжен длинной проч-
ной ручкой.
КОПАЛКА
Приспособление предназначено для выкапывания от-
дельных корнеплодов и луковиц там, где лопате тесно и
неудобно; им можно также делать всевозможные лунки и
углубления. Внешне копалка напоминает долото. Соб-
ственно, она и сделана из него, только леевие истончено
напильником, чтобы удобнее было работать.
СОВОК
Он хорош тем, что никогда не поломается: у него отсут-
ствует шейка. Изготавливается инструмент из трубы, часть
цилиндрической поверхности которой стачивается на элек-
тронаждаке. Затем края разреза несколько разводятся — по-
лучится черпало. Ему придается соответствующая форма,
после чего оно насаживается на рукоятку.
КОМБИНИРОВАННАЯ ТЯПКА
Хороша она тем, что благодаря
особой форме почти без особых уси-
лий входит в почву. Тонкое и острое
лезвие ее легко справляется с кор-
нями сорняков. Другим концом тяпки
можно разбивать земляные комья, де-
лать борозды для рассады, канавки
для стока воды.
Комбинированная тяпка состоит из
двух деталей: лезвия из обломка пилы
или лопаты (закалить) и отрезка тру-
бы от старой кровати (с одного конца
сплющить и приварить к лезвию; в
другой конец вставить черенок).
ОРИГИНАЛЬНЫЕ
ГРАБЛИ
Сделаны из обыч-
ных вил. Зубья их
укорачиваются, за-
тем нагреваются, за-
гибаются и затачива-
ются. Черенок крепит-
ся как обычно.
Это очень мощные граб-
ли. О назначении их гово-
рить не приходится: каждый
знает, для чего они нужны.
ТЯПКА-РЫХЛИТЕЛЬ
Следующей идет небольшая группа тяпок. У первой из
них крючок выкован из прутка диаметром 10 мм (колесная
ось детской коляски). После ковки крючок необходимо за-
калить. Делают это следующим образом: его прокаливают
на огне и опускают в машинное масло. После того, как ме-
талл остынет, поверхность протирают тряпкой (снимают
окалину) и вновь держат заготовку в пламени до появления
ПЛУЖОК
Скорее это — ирригационный инструмент: канавы для
полива и спуска воды делают именно плужком. Но с тем
же успехом им можно и окучивать растения. Так как плу-
жок насажен на длинную ручку, то при работе с ним не
золотис-
того цве-
та, затем
снова
опускают,
но теперь —
в холодную воду.
Такой тяпкой удобно ра-
ботать в загущенных местах и там,
где обычной тяпкой не развернешься. К
тому же форма инструмента позволяет
рыхлить почву ровно, не сминая ее.
чувствуется усталости.
Лемех плужка сделан
из листовой стали тол-
щиной 2—3 мм.
К нему прива-
рена державка <зю
с ручкой,такая
же, как и у лю-
бого из ры-
хлителей. Пос-
ле сварки плу-
жок обязатель-д
но надо зака-'
лить.
Вид 4
1W
8 Чертежи оригинальных самоделок в свободном доступе на www.club-rm.narod.ru «Мастер на все руки» № 1'96
ДВЕ БОРОЗДЫ СРАЗУ
Двухкрючковый рыхлитель изготавливается из прутка
диаметром 6 мм. Им хорошо обрабатывать отдельные по-
садки: те же овощи, ягоды, цветы.
Сделан инструмент (рис.4) из заготовки длиной не ме-
нее 800 мм, которая сгибается пополам. Сдвоенному кон-
цу молотком придается форма клина, после чего он зата-
чивается напильником. Остальные концы расплющивают-
ся, им придается форма крючков. Пруток тонкий, поэто-
му ковать и клин и крючки можно без предварительного
нагрева, но закалить рабочую часть инструмента все же
надо. На острие клина насаживается деревянная ручка,
подкрепленная алюминиевым кольцом.
САДОВЫЙ РЫХЛИТЕЛЬ
Это мощный трехкрючковый рых-
СКРЕБОК
Это — оригинальный инструмент. Пред-
назначен для уничтожения сорных трав.
ТРЕЗУБЕЦ ЦВЕТОВОДА
Трехкрючковым рыхлителем
в считанные минуты можно пре-
вратить грядку буквально в мяг-
кий пушистый ковер, быстро
привести в порядок почву под
помидорными кустами, среди
роз и других растений.
Изготавливается рыхлитель
из двух заготовок диаметром 6
мм и длиной 800 мм и 400 мм.
Длинная часть с откованными
крючками сгибается пополам, и
к ней приваривается средний
крючок. Затем они вместе за-
каливаются. Конец рыхлителя
заостряется, и на него насажи-
вается короткая ручка.
литель из прутков диаметром 8 мм.
Ему нет равных при уходе за плодо-
выми деревьями и кустами; благо-
даря длинной ручке им удобно об-
рабатывать участки земли большой
площади.
Изготовлен он по такой же техно-
логии, что и предыдущий трехкрючко-
вый рыхлитель, но только в этом слу-
чае ковать крючки надо в нагретом со-
стоянии. И способ крепления рыхли-
теля к ручке здесь несколько иной.
Надежнее приварить его к отрезку
трубы примерно так, как показано на
рисунке. Последний этап — закалка.
Все рыхлители этого типа отлича-
ются прочностью и удобством в ра-
боте; они легко входят в любой грунт.
Его двигают от себя по поверхности зем-
ли — сорняки срезаются. Земля при этом
остается нетронутой. Таким скребком хо-
рошо чистить дорожки в саду.
Изготовлен он из двух деталей: куска
ножовочного полотна и обрезка трубы от
верхней
дуги ста-
рой крова-
ти. Одним
концом
труба при-
клепана
(или при-
варена) к
полотну, в
другой
вставляет-
ся черенок.
ПЕРФОРАТОР
Незаменимый помощник
на участке: подкормить дере-
вья, взять почву для анализа,
проделать отверстие для
кола — во всех этих и других
случаях без перфоратора не
обойтись. Работать им не-
сложно: одним движением
инструмент всаживают в зем-
лю, затем проворачивают во-
круг вертикальной оси и вы-
нимают вместе со столбиком
грунта.
В конструкции перфорато-
ра использованы трубы все
той же старой кровати. Часть
цилиндрической поверхности
сточена электронаждаком,
края ее разведены и заточе-
ны напильником. Это рабочая
часть. Сверху на трубу наде-
та и приварена подножка (на
нее наступают ногой при ра-
боте). Верх перфоратора вен-
чает Т-образная переклади-
на — ручка.
Длину рабочей части под-
бирают по своему росту.
ЗУБАСТАЯ КОСА
Скосить траву — полдела, ее еще надо сгрести. Чтобы не
брать с собой довольно увесистые грабли, можно объеди-
нить инвентарь, оснастив косу съемной зубчатой гребен-
кой. Материалом для нее и четырех пластинок-кронштей-
нов послужит дюралюминиевый лист толщиной 2 мм. Со-
единение — на болтах Мб. А чтобы не затупить лезвия косы,
на прилегающие к нему болты нужно надеть резиновые
шайбы и полихлорвиниловые труб-
ки. Зажим барашковыми гайками.
На изготовление такой при-
ставки уйдет минут 40, зато
пользоваться ею — весь се-
зон. Весят съемные
грабли немного и на-
деваются на косу за
15 с.
Коса-грабли:
1 — кронштейн
(2 шт.), 2— гребенка,
3 — болт Мб (для креп-
ления кронштейна к
гребенке, 2 шт.), 4 —
резиновая шайба
(2 шт.), 5 — болт Мб
(для крепления крон-
штейна на косе, 2 шт.),
6 — барашковая гайка
(2 шт.).
2 -Мастер на все руки» № 1
9
мин
и
•тачка сажает картофель
• «карманная» сеялка
• рыхлители
• косилка с барабаном
• ручной культиватор
• универсальная тележка
•тачка плюс...
• шлангу - колеса
• тележка-складыш
Назначение этого простейшего
механизма, напоминающего внешне
обычную тачку,— посадка картофеля.
Благодаря ему отпадает утомитель-
ная и малопроизводительная ручная
укладка клубней в борозду, сама ра-
бота становится намного легче, про-
дуктивнее и протекает быстрее.
Посадка происходит во время дви-
жения: картофелины из кузова-бун-
кера по одной попадают в углубле-
ния колеса — и оказываются в бо-
роздке. На рисунке показаны основ-
ные детали и узлы агрегата.
«Высаживающее» колесо состоит
из трех частей — двух внешних ме-
таллических дисков с нарезанными
по окружности зубьями-грунтозаце-
пами и средней, выпиленной из дос-
Картофелесажалка:
1 — бункер, 2 — ручка, 3 — колесо-
дозатор, 4 — металлический диск с
грунтозацепами, 5 — ось с гайками,
шайбами и шплинтами, 6 —
кронштейн, 7 — щиток.
ки толщиной 60 мм (или набранной
из более тонких). По периферии де-
ревянного диска делаются полукруг-
лые пазы, соответствующие по раз-
меру самой крупной из приготовлен-
ных к посадке картофелин.
Над колесом размещается бункер.
Его можно изготовить из фанеры тол-
щиной около 10 мм или приспосо-
бить для этого пластмассовое вед-
ро, вырезав в его днище отверстие,
соответствующее лункам в колесе.
Передняя часть колеса прикрыта
изогнутым козырьком-щитком, пре-
пятствующим выпадению клубня из
лунки раньше, чем она соприкоснет-
ся с грунтом. Чтобы посадочный ма-
териал не повреждался, дно бунке-
ра проложено резиновой лентой.
10
«Мастер на все руки» № 1'96
«КАРМАННАЯ » СЕЯЛКА
Такая руч-
ная сеялка мо-
жет оказаться
неплохим под-
спорьем в ин-
дивидуальном
хозяйстве.
Она предна-
значена для посева овса, ячменя,
пшеницы и других злаковых культур
на небольших участках. Несмотря на
миниатюрные размеры, конструкция,
как и крупные агрегаты подобного на-
значения, имеет все основные эле-
менты: семенной бачок-бункер, кату-
шечный высевающий аппарат, со-
шник, заделывающий каток, ходовые
колеса и две ручки.
Семена засыпаются в бачок, ем-
кость которого составляет примерно
5000 куб.см. Он изготавливается из
листовой стали толщиной 1,5 мм
(можно использовать, например,
обычное ведро). Для удобства во вре-
мя работы бачок сеялки делается
съемным: он крепится к верхней пли-
те рамы поворотными прижимными
лапками на болтах, удерживающими
его за выступающую часть днища.
Высевающий аппарат представля-
ет собой узкую металлическую короб-
ку, в которой монтируются рабочая и
холостая катушки, розетка, поворот-
ное днище и задвижка. Все части ко-
робки делаются из листовой стали и
соединяются болтами. Боковые стен-
ки удлинены и образуют кронштейны
для крепления сошника.
Рабочая катушка, подающая зер-
но к высеву, насаживается на вал хо-
довых колес и крепится с помощью
стопорного болта, а холостая катуш-
ка — на хвостовик рабочей, где также
фиксируется болтом.
Норма высева регулируется пере-
мещением рабочей и холостой кату-
шек вдоль вала ходовых колес и из-
менением угла поворотного днища. В
кронштейнах высевающего аппарата
просверлено несколько отверстий,
благодаря которым можно изменять
высоту сошника, а значит — регули-
ровать глубину заделки семян.
Каток, заравнивающий борозду,
является третьей точкой опоры сеял-
ки. Он представляет собой деревян-
ный цилиндр с прибитыми к нему
стальными дисками-боковинами. Руч-
ки сеялки изготовлены из газоводо-
проводных труб и крепятся к раме при
помощи пластинчатых кронштейнов.
Сеялка:
1 — сошник, 2 — колесо, 3 — высеваю-
щий аппарат, 4 — вал высевающего ап-
парата, 5 — рама, 6 — семенной бачок,
7 — плита рамы, 8 — ручки сеялки (на
виде сверху условно не показаны), 9 —
кронштейн, 10 — вилка катка, 11 — ка-
ток, 12 — ось катка, 13 — боковина рамы,
14 — подшипник вала, 15 — регулиро-
вочные отверстия сошника. А — основ-
ные элементы конструкции сеялки.
2
11
ВСЕ — НА ОДНОМ КОЛЕСЕ
НОЖ-РАЗРЫХЛИТЕЛЬ, уста-
новленный перед окучивателем,
уменьшает сопротивление грунта,
а также значительно облегчает ра-
боту. Оба приспособления —
съемные, они могут быть закреп-
лены на любой высоте. Другой
вариант ножа благодаря особой
форме лезвия одновременно с
рыхлением ранее вспаханной поч-
вы заготавливает бороздки под
посев.
6EJ H'J НА КОЛЕСАХ
0200
41
ОКУЧИВАТЕЛЬ внешне похож на конный, но только
значительно легче. Предназначен для ручной работы на
небольших участках.
185... 235
125
70
1075
1
КАТОК для придавливания почвы после высева се-
мян сделан из отрезка трубы диаметром 120 мм. Внутри
засыпается гравий, песок или набивается глина, что уве-
личивает вес катка.
LE3 МчГОР* » НО-ИА -одесдх • ;SE3 MQTOr А - пб НА КОЛБСАХ ? МОТОРА- Н<> Н.1
20
85
<
РЕЗАК в виде диска в несколько раз ускоряет заго-
товку дерна на целинном или давно не обрабатывавшемся
участке. Основу его составляет заостренный круг диско-
вого лущильника с осью, вращающейся в подшипнике.
Работать таким орудием очень легко.
ПОДРЕЗНОЙ НОЖ из старой косы пригодится не
только для очистки участка или дорожек от травы: им
Ы можно срезать небольшие бугорки при разравнивании
12
«Мастер на все руки» №Г 96
КОСИЛКА С БАРАБАНОМ
Намного облегчают труд огород-
ников и садоводов оригинальные
механизмы, работающие без мото-
ра. Вот,например, необычная косил-
ка, рабочие органы которой приво-
дятся в действие от... колес. Их вра-
щательное движение преобразуется
в возвратно-поступательное движе-
ние скашивающего ножа с помощью
кулачкового барабана и двуплечего
рычага.
Варианты конструкции, работаю-
щей по такому принципу, могут быть
рассчитаны следующим образом.
Примем диаметр ходовых колес
(Дк) косилки равным 350 мм. За
один оборот (при отсутствии
скольжения) косилка пройдет путь,
равный
L=2nR=6,28x175=1100 мм, или 1,1 м.
Учитывая диаметр колес и жела-
емую легкость передачи движения,
подбираем диаметр барабана (Д6),
который составит 286 мм. Посреди-
не формируется зигзагообразная
«канавка» с 15 выступами-кулачка-
ми с шагом tK60 мм. Тогда за один
оборот барабана нож сделает 15
двойных(или 30 одинарных)колеба-
ний (п).
Ход ножа Sn рассчитывается при
условии обеспечения средней скорос-
ти его движения (Vn) не ниже 0,8 м/с:
в этом случае достигается наи-
более чистый и легкий срез травы.
При поступательной скорости дви-
жения косилки V = 1,5 м/с ходо-
вые колеса и кулачковый барабан
делают
Vn 1,5
к =— = — = 1,36 об/с.
Одновременно колеблющийся
нож выполняет одинарных ходов (ко-
лебаний):
п, = п х к = 30x1,36 = 40,8 ход/с.
Для получения условленной
средней скорости колебаний ножа
Vn = 0,8 м/с длина хода ножа (Sn)
должна быть:
Vn 800
Sn = ----= —— = 19,6мм.
п, 40,8
С учетом некоторого проскальзы-
вания ходовых колес округляем по-
лученный результат: Sn=20 мм. При
равноплечем рычажке ножа размер
выступов-кулачков барабана должен
равняться ходу ножа, то есть 20 мм:
Соответственно и ширина (основа-
ние), и шаг зубьев режущей и про-
тиворежущей частей ножа должны
быть равны тому же размеру —
20 мм. Высота зубьев ножа h3 —
около 37 мм.
Ширина захвата косилки, учиты-
вая необходимую силу сцепления
ходовых колес с почвой, должна
быть не более 20 см. Увеличить
силу сцепления ходовых колес мож-
но за счет изменения формы их
грунтозацепов и добавления груза
на косилку.
Конструкция газонной косилки
Схема газонной косилки:
1 — противорежущая (зубчатая) гребен-
ка, 2 — нож, 3 — плита (рама), 4, 7 —
ходовые колеса, 5 — вал ходовых колес,
6 — кулачковый барабан, 8, 11 — ролики
двуплечего рычага, 9 — двуплечий ры-
чаг, 10 — ось двуплечего рычага, 12 —
направляющая стойка.
включает в себя раму с двумя крон-
штейнами, два ходовых колеса, вал,
кулачковый барабан, двуплечий ры-
чаг ножа с двумя роликами, режущий
аппарат и ручку. Рама выполнена в
виде стальной плиты толщиной 4 мм.
К ней с помощью уголков приклепа-
ны два кронштейна с подшипниками
(стальные втулки с фланцами). В
последних установлен вал, на кон-
Газонная косилка:
1 — плита, 2 — противорежущая гребенка, 3 — нож, 4 — ходо-
вое колесо, 5 — вал ходовых колес, 6 — зажимная гайка, 7 —
трубчатая ручка, 8 — кронштейн, 9 — кулачковый барабан, 10 —
подшипник, 11 — ступица кулачкового барабана, 12 — стопор-
ный болт, 13 — двуплечий рычаг, 14 — направляющая стойка с
регулировочной гайкой, 15 — нажимная пластинка, 16 — угол-
ковое крепление кронштейна.
«Мастер на все руки» №Г 96
13
Л
Кулачковый барабан:
1 — вал ходовых колес, 2 — ступица ба-
рабана, 3 — стопорный болт, 4 — диск
барабана, 5 — кулачковая обойма (до-
рожка), 6 — уголковое крепление.
цах которого стопорными болтами
и гайками крепятся ходовые коле-
са. Каждое из них склепано из двух
стальных дисков с грунтозацепами
по всей окружности, выполненны-
ми в виде отогнутых угольников.
Кулачковый барабан состоит из
двух одинаковых частей (половин),
каждая из которых имеет стальной
диск, зигзагообразную кулачковую
дорожку (обойму), ступицу и.сто-
порные болты. Стальной диск
скрепляется с кулачковой дорожкой
с помощью уголков.
Барабан устанавливается на валу
таким образом, чтобы образующие
зигзаг выступы-кулачки одной части
(обоймы) были расположены напротив
впадин другой на расстоянии 11 мм:
образуется двусторонняя замкнутая
зигзагообразная (кулачковая) ле-
кальная дорожка необходимого
профиля.
Двуплечий рычаг (с равными
плечами) имеет два ролика диамет-
ром 10 мм, один из которых входит
в кулачковую дорожку, а второй
располагается в прорези ножа.
Режущий аппарат состоит из
противорежущей гребенки, непод-
вижно соединенной с плитой, ножа,
нажимной гребенчатой пластинки и
направляющих стоек.
РУЧНОЙ культиватор
3 4
а
2
«Я
Ю25
Одноколесный культи-
ватор:
1 — колесо, 2 — ручки
культиватора, 3 — ре-
гулирующие рычаги-
стремена, 4 — рама,
5 — рабочий орган.
Мало возделать огород, заложить
сад — нужно еще защитить ростки или
саженцы от сорняков, следить за тем,
чтобы почва всегда была рыхлой. Об-
легчить и механизировать эту работу
позволит одноколесный ручной культи-
ватор.
I i Его конструкция вполне отвечает тех-
ническим требованиям, предъявляемым
к такого рода орудиям. Культиватор име-
, | ет следующие основные элементы и
БГ7ЧО1.Ч-
«ЛЕЙКА»НА КОЛЕСАХ
Сейчас в продаже немало различ-
ных удобрений, которые рекомендует-
ся вносить в виде растворов. А приспо-
соблений для этого промышленность
фактически не предлагает. Выход — де-
лать самим.
Просто и остроумно решена само-
дельная конструкция тележки для вне-
сения жидких удобрений (см. рис.). Руч-
ка и ось выгибаются из одной трубы; в
оси просверливается ряд отверстий.
Емкость с раствором удобрений (банка
или канистра) подвешивается
на ручке и соединяется с ней
резиновой трубкой, пропущен-
ной через пробку почти до дна
банки. Еще одна трубка, корот-
0200
узлы: колесо с осью, соединяющей его с
рамой, на которую устанавливаются ра-
бочие органы — универсальные стрель-
чатые лапы с шириной захвата до 10 см
или зубовой рыхлитель; ручки, шарнир-
но соединенные с рамой возле колеса;
регулирующие рычаги-стремена — для
изменения глубины обработки почвы.
Применение культиватора повыша-
ет производительность обработки зем-
ли примерно в 8 — 10 раз.
кая, выходит из пробки и крепится воз-
ле рукоятки. Достаточно слегка подуть
в нее, как через некоторое время из
оси-разбрызгивателя появятся тонкие
струйки раствора, который в дальней-
шем будет идти самотеком.
Конструкция интересна еще и тем,
что позволяет практически без переде-
лок видоизменять ее функции. Напри-
мер, надев на трубу-ось отрезки шлан-
га, перекрывающие часть отверстий,
можно из «широкорядного» внесения
удобрений получить «уз-
корядное», без потерь
раствора в междурядьях.
А надев на конец «подду-
вающей» трубки аптечную
резиновую гру-
шу — вносить
удобрения
«порциями».
Наконец,
приспособле-
ние можно ис-
пользовать и
как передвиж-
ную лейку, на-
полнив «бачок»
просто водой.
14
«Мастер на все руки» №Г 96
САДОВАЯ, УНИВЕРСАЛЬНАЯ
Тележка с широким вместительным коробом и решетками для
наращивания бортов удобна и незаменима при выполнении са-
мых различных работ в саду или на приусадебном участке. По-
мимо обычных функций она может выполнять и другие. Неболь-
шие модернизации превратят ее в своеобразный комбайн, сов-
мещающий целый ряд различных операций. Но, разумеется, вы
получите безмоторный агрегат, рассчитанный только на вашу соб-
ственную силу.
ТЕЛЕЖКА,
КАК ОНА ЕСТЬ
Единственная деталь, которую в
процессе постройки садовой тележ-
ки не надо будет делать, — это коле-
са: лучше воспользоваться велоси-
педными или мотоциклетными. В за-
висимости от их типа под втулку под-
бирается и ось соответствующего
диаметра. Остальные детали неслож-
но изготовить самим.
Из толстой фанеры, лучше водо-
стойкой, перво-наперво сбивается
короб тележки. Для большей прочнос-
ти он усиливается металлическими
уголками, которые ставятся по пери-
метру дна. На оси тележки короб кре-
пится с помощью несущих деревян-
ных брусков и уголковых фиксаторов;
смещению вдоль нее препятствуют
ограничивающие гайки. Ручка и под-
ставка сделаны из трубок одного ди-
аметра.
При сборке не забудьте сначала
поставить на ось бруски, скрепить их
с дном короба, навернуть на ось до
упора фиксирующую гайку и лишь
затем надевайте и крепите уголковый
фиксатор.
Во время работы часто возникает
необходимость увеличить высоту бор-
тов — нарастить их. В таких случаях
воспользуйтесь решетками из дере-
10
1800
200
Садовая тележка:
1 — борт короба, 2 — дно короба,
3 — подставка, 4 — ручка, 5 — борто-
вая решетка, 6 — ось тележки, 7 —
продольный уголок, 8 — уголковый
фиксатор, 9 — несущий брусок, 10 —
фиксирующая гайка, 11 — уголок
жесткости, 12 — поперечный уголок,
13 — уголок крепления стенок, 14 —
скоба. А — узел крепления короба на
раме.
8
вянных брусьев; их вертикальные
стойки вставляются в гнезда на стен-
ках короба. Скобы гнезд изготавли-
ваются из узких металлических полос
и крепятся болтами к внутренним стен-
кам короба — по четыре к каждой.
ОНА ЖЕ — КАРТОФЕЛЕСАЖАЛКА
Снабдив тележку дополнитель-
ными устройствами, нетрудно при-
способить ее и под посадку — на-
пример, картофеля. Для этого по-
требуется изготовить лишь бункер
и высаживающий барабан. Для их
установки необходимо снять часть
дна короба. Поэтому его лучше со-
бирать из трех продольных полос;
средняя снимается, и в эту щель
снизу вставляется барабан, наса-
женный на ось тележки. Он должен
иметь карманы — вырезанные сек-
торы, куда из бункера будут попа-
дать клубни. Размеры карманов и их
количество зависят от величины
клубней и интервала посадки: ре-
гулируются они с помощью встав-
ных прокладок. Еще удобнее иметь
сменные барабаны. Для быстрого
закрепления на оси в них делаются
два паза — поперечный и радиаль-
ный. В первый вкладывается упор-
ная пластина с отверстием под винт
(ось тележки должна иметь резьбо-
вое углубление), а сам винт ставит-
ся через радиальный паз.
«Мастер на все руки» №Г 96
15
ТАЧКА
ПЛЮС...
...ремень. Если натянуть его меж-
ду рукоятками, проблема перевозки
по участку инструментов с длинными
черенками будет решена. При встре-
че с ветвями деревьев они не заде-
нут за них, а при переезде через не-
ровности — не упадут с тачки.
...дополнительные борта кузова.
Они необходимы при перевозке тра-
вы, сена, вывозке листвы, рыхлого
мусора, снега. Самый несложный ва-
риант их наращивания — сколотить
надставную часть из тарной дощеч-
ки. Вместимость модернизированно-
го таким образом кузова возрастет
вдвое. По окончании работы нара-
щенные щиты легко снимаются и
складываются в пакет.
...пневматик. Надувное колесо от
детского роллера (а еще лучше —
спарка из двух) позволяет тачке при-
обрести «вездеходность». Ни неро-
вная дорога, ни вязкая после дождя
почва ей не страшны. Полезно про-
вести подобную модернизацию и тем,
у кого на участке гравийно-песчаные
дорожки: такие колеса не вязнут и не
оставляют колею, неизбежную при
жестком одиночном колесе.
e63'Mi»TVI А - не Н- КОЛЕСАХ •
ТСРЛ - но на
<F)
О
g
г
ШЛАНГУ
ТЕЛЕЖКА
КОЛЕСА
Простая конструкция из
трубок (можно использо-
вать спинку от старой кро-
вати или детали детской
коляски) поставлена на
колеса. На кронштейн-ве-
шалку наматывается водо-
проводный шланг длиной
20 — 25 м и без труда пе-
ревозится в любое место
сада, огорода.
£
о
Можно было бы
назвать ее по-друго-
му: тележка, которая
не занимает много
места. Перевез что
надо, сложил, поста-
вил в сарае у стенки —
и не видно ее за дру-
гими вещами. Удобно,
и сделать просто. Надо лишь точно раскроить мате-
риал — фанеру толщиной 4—6 мм или листы дюра-
люминия. Задняя стенка основная — она крепится к
трубчатым ручкам. По
ее боковым сторонам
на петлях ставятся
борта, а внизу,у оси
тележки, тоже на пет-
лях, — передняя
стенка. Для скрепле-
ния бортов можно
поставить любые за-
движки, вплоть до
оконных, даже крюч-
ки. Важно, чтобы
борта плотно состы-
ковывались со стен-
ками, создавая устой-
чивую конструкцию.
Когда тележку скла-
дываете, лучше сна-
чала уложить борта.
«Мастер на все руки» №Г 96
17
КУЛЬТИВАТОР?
ПОЖАЛУЙСТА!
В переводе с латинского языка слово «культивация» означает «об-
рабатывание», «возделывание». Если же объяснять подробнее, то это -
процесс рыхления ранее обработанной почвы с одновременным под-
резанием корневой системы сорняков.
Культивация важна не только для борьбы с сорняками. Рыхление
улучшает воздушный и водный режимы почвы, что, в свою очередь,
усиливает деятельность почвенных микроорганизмов, создает условия
для дружного прорастания семян культурных растений.
Предлагаем четыре простые кон-
струкции ручных культиваторов, кото-
рые облегчат подготовительные ра-
боты в саду, теплице, на огороде,
приусадебном участке.
Посмотрите на рисунок 1. Таким
культиватором удобнее пользоваться в
тех местах, где трудно развернуться с
большой техникой. Ширина захвата его
рабочего органа — всего 200 мм. Руч-
кой служит труба диаметром пример-
но 24 мм, ее длина подбирается по
росту. Нижним концом ручка вставля-
ется в деревянный корпус (барабан);
по бокам на нем (на полуосях) устанав-
ливаются колеса культиватора и рабо-
чий орган. Барабан приподнят над по-
верхностью почвы и опирается на два
колеса диаметром 200 мм, вырезан-
ных из металлического листа толщи-
ной 3 мм. Колеса крепятся двумя
шпильками М10 и четырьмя гайками.
Рабочий орган или нож — это
стальная пластина толщиной 3 мм, со-
гнутая в виде буквы П, с широкой го-
ризонтальной частью. Нож посажен
свободно; два штифта, ввернутые в
корпус, ограничивают его отклонение
от вертикали на 20 градусов. Нож ос-
тро заточен с обеих сторон.
Пользоваться культиватором сле-
дует так. Инструмент поставьте на
землю, с силой надавите на ручку и
потяните его сначала на себя (нож
заглубится в почву на 30 — 40 мм),
потом — от себя (он останется на той
же глубине, но повернется в другую
сторону и будет подрезать поверхнос-
тный слой почвы вместе с корневой
системой сорняков).
На рисунке 2 показан зубчатый
культиватор. С его помощью поверх-
ностный слой почвы обрабатывается
несколько иначе: зубья вонзаются в
землю и выворачивают комья. Подры-
вая корни сорняков, они одновремен-
но рыхлят уплотненную почву, обога-
щая ее воздухом.
Культиватор состоит из пяти тя-
желых стальных «блинов», три из
которых снабжены изогнутыми
зубьями. «Блины» надеты на сталь-
ную ось диаметром 16 мм и длиной
320 мм. Последняя будет вращать-
ся во втулках-подшипниках сколь-
жения, впрессованных в цапфы. К
выступающим концам цапф при-
креплены стальные скобы, сходя-
щиеся на ручке.
Стальные «блины» и ось выточите
на токарном станке. В боковых по-
верхностях трех «блинов» просвер-
лите по пять радиально расположен-
ных глухих отверстий-гнезд диамет-
ром 10,1 мм. Зубья изготовьте из
стального прутка диаметром 10 мм и
вставьте в гнезда. Просверлите
сквозные отверстия диаметром
5,1 мм под 5-мм заклепки. Раззен-
куйте их так, чтобы головки заклепок
оказались заподлицо.
Собрав «блины», навесьте их на
ось, затем установите шайбы, цапфы
с подшипниками и гайки. Выступаю-
щие за гайки концы оси расклепайте.
Рис. 1. Ножевой культиватор:
1 — ручка, 2 — корпус, 3 — левое колесо, 4 — шпилька, 5 — нож,
6 — штифты-ограничители; А — заглубление ножа (левое коле-
со условно снято), Б — рабочий ход.
Рис. 2. Зубчатый культиватор:
1 — «блины», 2 — зубья, 3 — ось, 4 — цапфа, 5 — скоба, 6 —
ручка.
18
«Мастер на все руки» №Г 96
1 — диск, 2 — ось, 3 — втулка, 4 — большая скоба, 5 — малая крепления сменных орудий, 6 — трубчатые ручки, 7 — распорка,
скоба, 6 — шток, 7 — труба, 8 — перекладина с ручками. А —
8 — зубчатый рыхлитель, 9 — заготовка лапы, 10 — готовая
схема изменения положения дисков.
стрельчатая лапа.
На рисунке 3 вы видите дисковый
культиватор. Им разбивают крупные
комья, боронуют и одновременно вы-
равнивают поверхность участка.
Основой культиватора служат сфе-
рические диски, приваренные попар-
но к втулкам, надетым на оси. Концы
последних фиксируются шплинтами в
большой и малой скобах.
В центре большой скобы пропущена
и приварена труба диаметром 30x2 мм
с Т-образной перекладиной и руко-
ятками на конце. К малой скобе при-
варен шток диаметром 24x2 мм и дли-
ной 250 мм. К нему приварен стер-
жень диаметром 16 мм, конец кото-
рого, снабженный гайкой-барашком
М16, выступает над перекладиной.
Наиболее трудоемки в изготовле-
нии диски. Их необходимо выковать
из плоских стальных заготовок диа-
метром 220 мм и толщиной 4 мм. Что-
бы диски получились сферическими,
нужно сильными ударами, начиная от
центра и двигаясь по спирали, «рас-
тягивать» металл на наковальне. Ра-
бота считается законченной, если глу-
бина образовавшихся чаш будет
иметь примерно 30 мм. Остается за-
точить их края на наждаке, а цен-
тральные отверстия рассверлить до
диаметра 20 мм.
Угол установки дисков по отноше-
нию к направлению движения культи-
ватора можно менять с помощью гай-
ки-барашка на перекладине. При вра-
щении ее по часовой стрелке стер-
жень подтягивается кверху. Большая
скоба при этом слегка прогнется, и
угол установки дисков изменится.
На рисунке 4 представлен еще
один культиватор. Его основные де-
тали: колесо, ось, две трубчатые руч-
ки с распоркой, кронштейны крепле-
ния сменных почвообрабатывающих
орудий.
Колесо диаметром 250 — 300 мм
состоит из обода (стальной полосы
шириной 40 и толщиной 4 мм), четы-
рех спиц из прутка диаметром 8 мм и
ступицы с отверстием (под ось диа-
метром 18 мм). Спицы соединены со
ступицей резьбой, а на ободе рас-
клепаны.
Если не удастся изготовить такое
колесо самостоятельно, используйте
готовое, например, от коляски или
детского велосипеда.
Диаметр трубчатых ручек —
22...30 мм. К нижним концам при-
варите втулки под ось; можно про-
сто расплющить концы труб на дли-
не 60 — 70 мм и просверлить отвер-
стия диаметром 14 мм. Распорка —
из такой же трубы. Чтобы удобнее
было пользоваться культиватором,
на распорку наденьте резиновый
шланг, а ручки — от велосипеда (или
намотайте изолированный электро-
провод). Кронштейны крепления
сменных орудий изготовьте из
стального бруса сечением 25x25 мм.
Приварите к ним стальные втулки с
отверстием под державку.
Сменные орудия — стрельчатые
лапы с шириной захвата 60, 70, 80,
90 и 100 мм и зубчатый рыхлитель.
Их устанавливают в зависимости от
вида сельскохозяйственных работ,
твердости почвы и размера между-
рядий.
ГСН'ЛСРЛ..- НО НЛ кал
А"' M'S оалОМСАХ
«Мастер на все руки» №Г 96
19
M©w>l»
ЙЖМИ
• пашет велосипед
• шесть ножей мототяпки
• ротор-рыхлитель
• косит дрель
• борона-прицеп
и мотоборона
• мотофреза
• электрофреза
• универсальный
мотоблок
ПАШЕТ ВЕЛОСИПЕД
При изготовлении любого приспо-
собления или механизма самодель-
щики, как правило стараются исполь-
зовать максимум серийных частей,
деталей, узлов. Вот и в этом случае:
велосипедная рама с кареткой, цепь
и втулка переднего колеса, подшип-
ники, несколько зубчатых шестерен и
двигатель от бензопилы — этого на-
бора уже достаточно для того, чтобы
собрать простейший мотоплуг. До-
полнительно потребуется лишь изго-
Основные узлы и агрегаты мотоплуга:
1 — рычаг газа, 2 — трос газа, 3 — зубчатое колесо Z=15, 4 — зубчатое колесо Z=48,
5 — цепь, 6 — ведущее колесо с грунтозацепами, 7 — зубчатое колесо Z=48, 8 —
рукоятка управления, 9 — бензобак, 10 — редуктор, 11 — двигатель (от мотопилы
«Дружба»), 12 — паз для натяжки цепи, 13 — улитка вентилятора, 14 — стопорный
палец, 15 — плужок (окучник).
товить стальное ведущее колесо с
грунтозацеп ами.
На консоли оси каретки вместо
шатунов насажены промежуточные
звездочки: малая (Z=15, t=12,7 мм) и
большая (Z=48, t=12,7 мм); такая же
большая звездочка у ведущего коле-
са. Привод осуществляется с по-
мощью втулочно-роликовой цепи.
Диаметр колеса — 500 мм; оно уста-
навливается на месте заднего вело-
сипедного.
Борона и зацеп для
мотоплуга:
1 — кольца для зацепа,
2 — болты М2, 3 — рама
(из полосовой стали
30x3 мм).
Чертежи оригинальных самоделок в свободном доступе на www.club-rm.narod.ru «Мастер на все руки» № 1’96
ШЕСТЬ НОЖЕЙ мототяпки
Наверное, не раз, вволю потрудив-
шись на своем участке, возвращались
вы домой, устало неся на плечах лопа-
ту и тяпку. И можно быть уверенным,
что каждый раз подумывали, как бы
механизировать эти работы. Между тем
это не так уж невыполнимо.
вес — 9,2 кг
длина —1480 мм
диаметр колеса — 260 мм
ТЕХНИЧЕСКИЕ ДАННЫЕ МОТОТЯПКИ:
скорость вращения глубина — 30...40 мм
рабочего вала —120 —149 об/мин производительность —
ширина обработки — 140 мм от 0,03 до 0,05 га/ч
Вполне реально изготовить простой
мотопомощник, причем из подручных
материалов. Например, вот такую мо-
тотяпку, показавшую хорошие эксплу-
атационные качества.
В качестве рамы была использова-
на вилка от переднего колеса грузово-
го мотороллера Т-200. Подойдет для
этого и отрезок водопроводной трубы,
который станет и вилкой, и ручкой.
На изгибе штанги мототяпки уста-
новлен велодвигатель Д-5 со старте-
ром от мотопилы «Дружба». Охлажде-
ние мотора — принудительное, осущес-
твляется при помощи вентилятора, ко-
торый несложно сконструировать са-
ОТ ВЕЛОП
Мототяпка:
1 — топливный ба-
чок, 2 — двигатель,
3 — вентилятор, 4 —
цепная передача,
5 — рабочие ножи
(6 шт.), 6 — рама,
7 — подножка, 8 —
руль с органами уп-
равления, 9 — коле-
со, 10 — ось колеса
со заездочками,
11 — цепная пере-
дача, 12 — ввл ра-
бочих ножей.
мим. Бачок расположен довольно вы-
соко, с таким расчетом, чтобы топливо
поступало самотеком. Рычаги муфты
сцепления и газа выведены на ручки,
взятые от велосипедного руля.
В средней части вилки-рамы нахо-
дится небольшое колесо, посаженное
на ось, которое является одновремен-
но и промежуточным валом передачи
от двигателя к рабочему органу. Роль
последнего выполняет ножевая фреза,
состоящая из держателя в форме ка-
тушки из-под ниток, к боковым дискам
которого болтами крепятся шесть Г-
образных ножей — по три на каждый
диск. Рабочая часть их направлена под
углом 30 градусов по отношению к оси
катушки, что способствует самоочист-
ке ножей во время работы.
ЬЙЛУГЖ- К г ОТ бЬ-ОООЛУГм
РОТОР- РЫХЛИТЕЛЬ
Если в вашем хозяйстве имеется двигатель от бен-
зопилы «Дружба» (или «Урал»), то вы можете изгото-
вить удобный моторыхлитель с четырьмя роторными
рабочими органами и самодельным понижающим ре-
дуктором. Весь механизм смонтирован на раме, опи-
рающейся на два резиновых колеса (от картинга или
велодутики). Ручками служат два отрезка водопровод-
ной трубы; к распорке между ними крепится шарнир-
ная стойка с небольшим колесом. Последняя является
регулятором заглубления: чем меньше отклонена она,
тем глубже вгрызаются в землю П-образные ножи. Во
время работы ножи вращаются разнонаправленно, бла-
годаря чему рыхлитель идет ровно, без увода в сторо-
ну. Кроме того, при вращении ножи заходят в смеж-
ные зоны действия, взаимно очищая друг друга.
В транспортном положении передняя часть мото-
двигатель, 4 — ручки, 5 — колесо (регуля-
тор заглубления), 6 — ходовое колесо, 7 —
роторные ножи.
рыхлителя поднята.
«Мастер на все руки» № Г 96
21
Что может быть проще вращаю-
щегося валика с зубьями? Наезжая
на комки свежевспаханной почвы, он
размельчает их, подобно бороне. У
такого колкового рыхлителя основ-
ными рабочими органами являются
два упомянутых стальных валика и
грабли с удлиненными зубьями. Ког-
да требуется провести поверхност-
ное рыхление почвы, действуют
одни валики, приводимые в движе-
ние электродвигателем (транспорт-
ные колеса в это время подняты
выше рамы). Для глубокого рыхле-
ния грабли с помощью рычага пере-
водят из горизонтального положения
в вертикальное; при этом они вонза-
ются в почву, колковые валики ста-
новятся как бы ведущими колесами
и тянут грабли за собой.
При необходимости сильнее из-
мельчить грунт грабли вонзают еще
глубже; колковые валики начинают
пробуксовывать, при этом они тща-
тельно рыхлят пашню, «перетирая»
комья.
Таким образом роторный рыхли-
тель — механизм совершенно ново-
го качества.
iiiiiiiniiiiimiiii Г|-
Колковый электрорыхлитель:
1 — ручка (2 шт.), 2 — рычаг перевода в тран-
спортное положение, 3 — редуктор, 4 — колко-
вый вал, 5 — рама, 6 — подвеска колеса, 7 —
тяга рычага, 8 — грабли, 9 — рычаг грабель,
10 — цепная передача, 11 — электродвига-
тель, 12 — цепная передача, 13 — колеса (для
транспортировки), 14 — цепная передача.
МОТОБОРОНА
ТЕХНИЧЕСКИЕ ДАННЫЕ КОЛКОВОГО ЭЛЕКТРОРЫХЛИТЕЛЯ:
...24 кг
1700 мм
. 680 мм
вес......................
длина (с ручками)........
ширина ..................
мощность электрического
двигателя ...............
рабочее напряжение.......
скорость вращения рабочих
валов..................60-80 об/мин
глубина (при использовании
граблей)............от 20 до 100 мм
9,5 кВт
....36 В
360 мм
ширина обработки ..
производительность
(в зависимости от обрабатываемой
почвы) ..........от 0,04 до 0,06 га/ч
диаметр валиков................100 мм
длина колков....................50 мм
диаметр.........................16 мм
длина колков грабель........120мм
расстояние между колками... 45 мм
диаметр транспортных колес...200 мм
П1ШН1 iiimiiiiiiiii
111111111111111111111
12 В
22
«Мастер на все руки» № 1'96
косит...
Электродрель — превосходный
универсальный привод для самых
разнообразных механизмов. Сегодня
речь пойдет об ее использовании в
качестве... газонной косилки.
Кинематика такого механическо-
го помощника садовода весьма про-
ста. Эксцентрик и шатун преобразу-
ют вращение вала в возвратно-пос-
тупательное движение штока и свя-
занного с ним подвижного ножа.Пос-
ледний, перемещаясь относительно
неподвижного ножа, срезает стеб-
ли растений.
Устройство эксцентрикового механизма:
1 — электродрель, 2 — разрезной фланец,
3 — хомут, 4 — основание корпуса, 5 —
ручка, 6 — стенка корпуса, 7 — эксцент-
рик, 8 — хвостовик шпинделя (в дрели),
9 — винт, 10 — шатун, 11 — палец, 12 —
шток, 13 — направляющая.
Все устройство закрепляется на
разрезном фланце, установленном на
шейке дрели. Патрон со шпинделя
снят, и на его место посажен эксцен-
трик, который лучше сделать состав-
ным, выточив центральную часть из
дюралюминия, а внешнюю — из брон-
зы. Стальной шатун фиксируется на-
кладкой, привинченной к торцу эк-
сцентрика.
Цилиндрическая часть штока сво-
бодно скользит в направляющей —
дюралюминиевом бруске со сквозным
отверстием.
Станина режущего аппарата — это
дюралюминиевый уголок с толщиной
полки около 3 мм. Ножи, подвижный
и неподвижный, лучше всего выре-
зать из полотен ножовок по дереву.
Конструкция косилки и основные детали режущего аппарата:
1 — станина (дюралюминиевый уголок 40x40x3 мм), 2 — накладка (дюралюминий),
3 — втулка, 4 — подвижный нож, 5 — неподвижный нож, 6 — эксцентриковый меха-
низм, 7 — электродрель, 8 — рукоятка (один из вариантов). А — схема разметки
ножа.
Последние размечаются под крупные
зубья, и в вершинах полученных тре-
угольников засверливаются отверс-
тия диаметром 4...6 мм. Затем с по-
мощью рычажных ножниц удаляется
«лишний» материал, а зубья ножей
затачиваются.
На станину режущего аппарата
ножи устанавливаются так, как пока-
зано на рисунке.
Для эксцентрикового механизма
косилки необходимо изготовить кор-
пус. Он состоит из основания (дю-
ралюминий толщиной 3 мм), изогну-
той стенки (дюралюминий толщиной
2 мм) и крышки. Соединение эле-
ментов корпуса — винтами М4 на
уголках.
Сборка косилки начинается с ус-
тановки на электродрель разрезного
фланца, фиксация которого на шей-
ке дрели осуществляется стальным
хомутом. Далее на конический хвос-
товик шпинделя надевается эксцент-
рик, а на него — шатун, фиксируемый
накладкой с винтом. К разрезному
фланцу крепится ручка косилки — ос-
нование корпуса эксцентрикового
механизма, а к нему — направляющая.
Сам шток соединяется с шатуном ци-
линдрическим пальцем либо болтом
с гайкой.
После этого к направляющей кре-
пится на винтах станина режущего
аппарата (дюралюминиевый уголок),
а на ней монтируются ножи — под-
вижный и неподвижный. Вручную про-
ворачивая шпиндель электродрели,
убедитесь в легкости хода механиз-
ма и при необходимости доработай-
те скользящие поверхности. Если все
в порядке, соберите остальные эле-
менты корпуса эксцентрикового ме-
ханизма. Остается опробовать косил-
ку, но уже на электротяге.
Пользоваться таким помощником
садовод сможет двумя способами:
при стрижке кустарника — держать на
весу, а для выкашивания газонов —
сопрягать с простейшей двухколес-
ной тележкой. Кнопку включения
электродрели в этом случае следует
заблокировать; удобнее будет уста-
новить любой выключатель на ручке
тележки.
«Мастер на все суки» № 1'96
23
ФРЕЗЕРУЕМ... ДЕЛЯНКУ
На небольшой приусадебный участок мощным «Кировцем» не
заедешь. Не развернешься трактором с косилкой на маленькой
лесной опушке. Да и невыгодно их здесь использовать. Тут бы в
самый раз поработать трактору-малютке или другой малогабарит-
ной технике.
Именно такой универсал предлагаем для вашего приусадебного
участка. Рыхление почвы фрезой позволяет производить букваль-
но ювелирную обработку приствольных кругов, небольших гряд, а
при необходимости — и достаточно глубокую вспашку делянок. Пол-
часа работы — и мотофреза превращается в мотобуксировщик, спо-
собный перевезти около сотни килограммов любого груза.
МОТОФРЕЗА
Конструкция мотофрезы — не-
сложная. В качестве силового аг-
регата можно использовать лю-
бой велосипедный или мопедный
двигатель — например, серии Ш
(Ш-52 — Ш-58), с рабочим объемом
цилиндра 50 куб. см. Режущий ин-
струмент (фреза) агрегата собран
из стальных полос сечением 5x40
мм. На каждую из фрез их потребу-
ется 8 штук. Полосы изгибают в
виде буквы Г и болтами Мб соеди-
няют между собой. Образовавшие-
ся четыре крестовины попарно при-
варивают к двум втулкам с внутрен-
ними отверстиями в виде шести-
гранников.
Основой рамы мотофрезы служит
стальной короб, в котором распо-
лагается одна из ступеней замед-
ления цепного редуктора. Короб
сварен из пластин толщиной 4 мм,
а нижняя его часть — из двух под-
шипниковых корпусов. В верхней
части короба разделаны два от-
верстия, через которые проходит
промежуточный вал. Последний
вращается в двух подшипниках
(205), расположенных в корпусах,
сваренных из стальной пластины
толщиной 5 мм и стального кольца.
Корпуса имеют овальные отверстия
на пластине — это позволяет натя-
гивать цепь, связывающую звездоч-
ки рабочего и промежуточного ва-
лов. Для фиксации выбранного по-
ложения предусмотрены резьбовые
шпильки, находящиеся на пласти-
нах-основаниях, накладка с отверс-
тиями-прорезями и две гайки с
шайбами.
Двигатель крепится на кронштей-
не, приваренном к передней стен-
ке короба. Горизонтальная и вер-
тикальная части кронштейна пред-
ставляют собой отрезки стального
профиля «тавр», подкос — стальную
полосу сечением 5x40 мм. На вер-
тикальной части кронштейна име-
ются две скобы из стальной поло-
сы толщиной 5 мм — к ним двумя
болтами с резьбой М8 и крепится
двигатель.
Ручки мотофрезы выгнуты из
двух стальных труб внешним диа-
метром 22 мм. Между ними рас-
полагается топливный бак емкос-
тью около 2 л из оцинкованного
кровельного железа. Ручки кре-
пятся к раме цапфами через пере-
ходник-валик с двумя фланцами и
разрезную трубу-хомут (с зажим-
ной рукояткой), установленную на
стойке, приваренной к коробу
рамы.
В задней части рамы находится
сцепное устройство — стальная по-
лоса с приваренной к ней П-образ-
ной скобой. При использовании мо-
тофрезы в основном варианте в
сцепном устройстве шарнирно за-
крепляется тормозной костыль, с
помощью которого можно регули-
ровать скорость продвижения по
пашне и глубину обработки почвы.
При использовании же агрегата в
варианте мототягача (совместно с
транспортной тележкой) вместо
костыля закрепляется проушина
водила тележки. В этом случае
вместо фрез на рабочий вал уста-
навливаются колеса.
Для мотофрезы требуются три
звездочки: две (Z=35 и Z=11) — на
промежуточный вал и одна (Z=15) —
на рабочий. Все звездочки вытачи-
ваются из стали, но возможен ва-
риант сварной конструкции (ступи-
ца — отрезок подходящей трубы,
диск — стальная пластина толщиной
7 мм).
При сборке агрегата особое вни-
мание следует уделить установке
двигателя: ось его звездочки долж-
на совпадать с осью звездочки на
промежуточном валу. Для удобст-
ва кронштейны крепления двигате-
ля сделайте несколько шире про-
ушин на его картере и не забудьте
использовать прокладки — это по-
может точнее совместить плоскос-
ти звездочек. Если после запуска
двигатель будет перегреваться,
сконструируйте несложный венти-
лятор. У двигателей серии Ш это
делается довольно просто: в крыш-
ке картера прорезается отверстие,
соосное с маховичком магнето, а на
последнем закрепляется крыльчат-
ка центробежного вентилятора.
Улитку и воздуховод можно выко-
лотить из алюминиевого листа.
Двигатель лучше всего закапоти-
ровать, для чего потребуется лист
кровельного железа или дюралю-
миния, согнутый в виде буквы П, а
фрезы (колеса) прикрыть грязевы-
ми щитками.
Органы управления двигателем
ничем не отличаются от штатных,
(на рукоятках смонтированы ручки
«газа», сцепления, переключателя
скоростей). Запускается двигатель
кикстартером вручную.
Транспортная тележка собира-
ется на трубчатой раме, на кото-
рой закрепляется кузов,собран-
ный из 10-мм фанеры с помощью
дюралюминиевых или стальных
уголков. Непосредственно перед
кузовом устанавливается сиденье
водителя — для этой цели лучше
всего использовать каркас старо-
го металлического кресла или го-
товый «анатомический» вариант из
пластмассы.
Колеса транспортной тележки
должны быть оборудованы бара-
банными тормозами: рукоятка их
привода закрепляется на самой те-
лежке.
24
«Мастер на все руки» № 1'96
М20
7=35
19
10
12
31
21
17
50
22
18
5 х'Ч)
20
21
22
0/0
24
5x20
Устройство мотоагрегата:
1 — кронштейн крепления глушите-
ля, 2 — глушитель, 3 — двигатель,
4 — защитный кожух цепи, 5 — сто-
порная рукоятка переходника, 6 —
переходник (механизм поворота ру-
чек мотоагрегата), 7 — регулятор
натяжения тросов управления дви-
гателем, 8 — трос управления, 9 —
рукоятка «газа», 10 —ручка мото-
агрегата, 11— рукоятка выключе-
ния сцепления, 12 — топливный
бак, 13 —цапфы, 14 — «костыль»,
15 — кронштейн, 16 —упорная
пластина механизма натяжения
цепи, 17— вилка сцепного устрой-
ства, 18, 21 — крышки, 19—корпу-
са подшипников промежуточного
вала, 20 — короб-рама, 22 — рабо-
чий вал, 23 — стяжка фрез, 24 —
фреза, 25 — промежуточный вал,
26 — подшипники 205, 27, 28 — про-
межуточные звездочки, 29 — под-
шипники 306, 30 — звездочка рабо-
чего вала, 31 — труба-хомут
и
13
к 80
26
19
28
25
21
27
Z=11
Z-15
30
29
16
М8
15
19
23
«Мастер на все руки» № 1'96 Чертежи оригинальных самоделок в свободном доступе на www.club-rm.narod.ru 25
ЭЛЕКТРОФРЕЗА
Перекопать лопатой садово-ого-
родный участок — нелегкое дело. С
целью механизировать ручной труд
и была сконструирована предлагае-
мая электрофреза.
Рыхление почвы ею осуществля-
ется за счет вращения двух валов,
смонтированных один внутри дру-
гого: каждый из них имеет по две
пары ножей. Они приводятся в
действие силовым механизмом,
состоящим из электромотора и ре-
дуктора с коническими шестерня-
ми. Установлен он на шасси, снаб-
женном двумя колесами и штурва-
лом, неподвижно закрепленным на
конце трубчатой штанги. На нем
же находится пусковая кнопка
электромотора и стопорный меха-
низм — рейка-фиксатор глубины
рыхления почвы.
Во время работы электрофрезу
передвигают вручную «на себя» со
скоростью примерно 4 м/мин.
Тщательность обработки почвы
может регулироваться за счет
подъема или опускания агрегата
путем использования стопорного
механизма.
Кроме рыхления почвы, электро-
мотор с редуктором пригоден для
сверления подкормочных шурфов
под стволами плодовых деревьев,
а без редуктора — для привода цир-
кулярной пилы при заготовке дров
или продольной распиловке досок.
В комплекте с насосом его можно
также применять как опрыскиватель
для борьбы с вредителями и болез-
нями растений.
А колеса от электрофрезы легко
монтируются на тележке-тачке, без
которой нельзя обойтись ни одно-
му садоводу.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
ЭЛЕКТРОФРЕЗЫ
вес....................45 кг
ширина захвата.........0,5 м
глубина рыхления...до 200 мм
производительность
(средняя)............2 м/мин
электродвигатель однофазный,
короткозамкнутый, на 220 В,
0,4 кВт.......... 1440 об/мин
число оборотов
валов фрезы.........32 об/мин
передаточное число:
редуктора.............1:26
конических шестерен.... 1:1,78
модуль цилиндрических
шестерен................3 мм
диаметр колес......... 400 мм
Электрофреза:
1 — электродвигатель, 2 — выключатель,
3 — штанга, 4 — болт крепления штурва-
ла, 5 — штурвал, 6 — механизм подъема
рейки-фиксатора (рычаг со шкивом), 7 —
ушко (2 шт.), 8 — трос, 9 — колесо, 10 —
рейка-фиксатор, 11 — ножи.
Силовой механизм:
1 — фланец, 2, 13, 15,
18, 30— болты, 3, 29 —
штифты, 4 — вал-шес-
терня, 5, 10, 17, 26,
42 — валы, 6, 8, 16, 19,
20, 35, 41 — крышки,
7 — винт, 9, 11, 21,
22 — шарикоподшип-
ники, 12 — шестерня,
14— корпус редукто-
ра, 23 — шайба, 24, 25,
33 — гайки, 27, 34,
48 — шпонки, 28, 44 —
сальники, 31 — нож,
32, 38, 39 — коничес-
кие шестерни, 36, 37-
шпильки, 40, 43 — про-
кладки, 45, 50 —муф-
ты, 46 —втулка, 47 —
основание ножа, 49 —
стойка.
26
«Мастер на все руки» № 1'96
НА «ПЛЕЧИ» МОТОБЛОКА
Основную тяжесть при выращи-
вании на приусадебном участке са-
мой трудоемкой сельхозкультуры —
картофеля — способен взять на
свои «плечи» вот такой механичес-
кий помощник — самодельный мо-
тоблок В.Архипова из Калуги. Он
пашет и боронит землю, сажает и
окучивает картофель, выпахивает
клубни,сгребает ботву и перевозит
урожай.
Мотоблок представляет собой
одноосную двухколесную самоход-
ную машину с двигателем от мото-
роллера ВП-15ОМ. Выбор именно
на этот двигатель у многих само-
дельщиков пал потому, что он име-
ет принудительное воздушное ох-
лаждение головки цилиндра, что
очень важно — ведь мотоблоку при-
ходится работать с максимальными
нагрузками при минимальных ско-
ростях. Многие другие детали так-
же взяты от мотороллера: часть
подвески двигателя, часть рамы
(двойная дуга), цепи, рукоятки и
тросы управления. Остальные изго-
1 — откидная опора, 2 —педаль кикстартера, 3—двигатель, 4 —топливный бак, 5 —
багажник, 6 — рычаг переключения передач, 7 — рычаг сцепления, 8 — рычаг газа, 9 —
звездочка вторичного вала, 10 — плуг, 11 — колесо, 12 — подвеска двигателя.
Рама:
1 — ось коромысла, 2 — упорная
пластина, 3 — хвостовик, 4 — вилка
крепления регулирующей тяги, 5 —
дугообразные трубы, 6 — кронштейн,
7 — ось подвески двигателя, 8 — узел
крепления основной тяги, 9 — пло-
щадки крепления подшипников вто-
ричного вала, 10 — П-образная рама.
«Мастер на все руки» № 1'96
27
товлены самостоятельно: колесная
ось выточена на токарном станке;
П-образная рама сварена из труб
диаметром 60 мм, из них же и ку-
зовок-багажник. Самодельные же и
три шарнира основной и регули-
рующей тяг, соединяющих мото-
блок с плугом и рулем, а также уст-
ройство переключения передач.
К раме снизу приварена стальная
труба под ось качающегося коро-
мысла, служащего для натяжения
тросов, идущих к коробке передач
двигателя. Ручка переключения
передач представляет собой отре-
зок трубы, приваренный к коромыс-
лу. На мотоблоке применены цепи с
шагом 12,7 и 15,9 мм. Число зубьев
у звездочек различное: у выходного
вала двигателя — 11, вторичного
вала — 60 и 20, ходовой оси — 40.
Колеса выполнены из стальных
дисков с отогнутыми грунтозацепа-
ми, благодаря чему они лучше
сцепляются с почвой и не забива-
ются землей. В отличие от других
такие колеса практически не уплот-
няют почву,а, наоборот, рыхлят ее.
Собирается мотоблок следую-
щим образом. К ходовому валу при-
варивается звездочка, затем на
него устанавливаются корпуса с
подшипниками, колеса и рама, к
которой крепится телескопическая
тяга с рулем и плугом.
Часть подвески двигателя и раму
мотоблока соединяют двумя дуго-
образными трубами от рамы мото-
роллера, между которыми распола-
гается бак с топливом.
Очередь за двигателем. К П-об-
разной раме слева консольно при-
варивается кронштейн, имеющий
на конце поперечную стальную ось
диаметром 36 и длиной 150 мм.
Двигатель вместе с подвеской на-
вешивается на эту ось и прикреп-
ляется к дугообразным трубам
рамы. Затем устанавливается на
свое место вторичный вал и натя-
гиваются цепи. Последними укла-
дываются тросы управления.
В сравнении с другими конструк-
циями подобного типа описываемый
мотоблок имеет ряд конструктивных
преимуществ. Так, обычно тянущий
агрегат и обрабатывающие инстру-
менты соединяются между собой
жестко, что снижает маневренность,*
особенно на поворотах; здесь же
между ними — шарнирный узел, ко-‘
торый позволяет не только «держать»
борозду, но и изменять направление
движения в небольших пределах, не
вынимая плуг из земли.
Те же конструктивные особен-
ности обеспечивают еще одно пре-
имущество — заданную глубину
вспашки без применения дополни-
тельных усилий, причем не подъ-’
емом и опусканием плуга, а изме-
нением его угла по отношению к
борозде. Происходит это автомати-
чески: если плуг начинает зары-
ваться, на него действует подъем-
ная сила, создаваемая полевой
доской; если же лемех вылезает из
почвы, угол его атаки увеличивает-
9 10
2 х 95°
3 4 5 6 7 8
____по
312,5
2оте.
250
539
388
3800
Ж!
ЩП111И1ПЦ
М3
9отв.
Ходовой вал в сборе:
1 — вал, 2 — звездочка, 3 — крышка, 4 — корпус подшипни-
ка, 5 — опорная площадка, 6 — подшипник 308, 7 — корпус
обгонной муфты, 8 — ось собачки, 9 —собачка, 10 —храпо-
вик, 11 — подшипник 307, 12 — шайба, 13 — колесо, 14 — пру-
жина собачки.
!^-с ы
160
125
55
192
М3
9отв.
ВиОАЗ
увеличено
увеличено о
10
2x95°
2 фаски
391
310,2
2оте.
3100
396
352
515
359
Колесо.
3690
160
по
А —А
28
«Мастер на все руки» № 1’96
ся, и он вновь уходит в почву на
заданную глубину.
Обычно при работе с мотоплугом
жесткой конструкции приходится
преодолевать сопротивление почвы;
при этом его часто заносит в сторо-
ну и пахарь прилагает немалые уси-
лия для выравнивания борозды. В
шарнирном же варианте такое не-
удобство устранено: здесь ось плу-
га расположена под некоторым уг-
лом к направлению движения. Дости-
гается это регулировкой трех шар-
ниров тяги. Мотоблок при пахоте
слегка повернут влево, что исключа-
ет его занос. Лишь при проведении
первой борозды (наиболее ответст-
венный момент) приходится удержи-
вать равновесие плуга, так как руко-
ятки управления жестко связаны с
ним, а не с мотоблоком. Достаточно
приложить незначительное усилие на
рукоятки, чтобы все устройство из-
менило направление движения. До-
пустим, надо повернуть направо —
пахарь отклоняет рукоятки в... левую
сторону. При этом заглубленный в
почву плуг становится как бы осью:
тяга, идя вслед за рукоятками, раз-
ворачивает мотоблок... вправо. На
последующих бороздах выдержива-
ние заданного направления упроща-
ется, поскольку правое колесо идет
по уже проложенной борозде, как по
копиру.
Культиватор, борону и грабли ус-
танавливают регулирующей тягой
точно посредине колеи, крепят дву-
мя болтами, как и плуг. Кронштей-
ны орудий немного разворачивают
в вертикальной плоскости, чтобы
компенсировать угол, на который
был установлен плуг. К бороне (в
середине) вертикально приварива-
ют кронштейн. Такой бороной па-
харь может управлять, опуская при
необходимости то один, то другой
край и разбивая большие комья
земли. Наклоны мотоблока на не-
ровной почве не влияют на борону,
в то время как при жесткой связи с
ним она копировала бы все накло-
ны, оставляя огрехи.
Для посадки картофеля исполь-
зуют культиватор со снятыми отва-
лами. Установив его на место плу-
га, можно проводить борозды и ук-
ладывать в них клубни, после чего
ставить отвалы на место и запахи-
вать клубни, пуская культиватор
между бороздами. Точно так же оку-
чивают и проросшие посадки.
Культиватором удобно и выкапы-
вать — выпахивать — урожай. Шири-
ну захвата изменяют при помощи
отвалов. Ботву, а также оставший-
ся картофель убирают бороной или
граблями.
Мотоблок можно применять и при
уборке снега — необходимо лишь
установить небольшой бульдозер-
ный нож.
01 РЕ"ОП1УГД - < МОТОБЛОКУ ОТ В8Л»>ЛЛУГд -к уотоь.^л.» -Уг с&оплугд '-к чп вглопт - К МС~1и|л0>У
«Мастер на все руки» № Г96
29
ВИТАМИННЫЙ ЖД
ДОМКРАТ
Выдаются в нашей средней поло-
се такие годы, когда плодовые де-
ревья стоят словно в строительных
лесах: их не видно из-за частокола
подпорок, спасающих перегружен-
ные плодами ветви.
Садоводы знают, как трудно вы-
растить хороший урожай, но не мень-
шая проблема — сохранить его, мак-
симально использовать щедрые
дары осени. Плоды закладывают на
хранение, консервируют, варят из
них варенья и джемы, перерабаты-
вают на сок. Однако предлагаемые
промышленностью соковарки и со-
ковыжималки далеки от совершенст-
ва: работа с ними трудоемка, а в уро-
жайный год — малоэффективна. Кро-
ме того, аппараты эти требуют боль-
шого расхода электроэнергии или
газа, да еще и предварительной об-
работки плодов: измельчения, уда-
ления сердцевины, семян. Не слу-
чайно поэтому неизменно большой
интерес вызывают простые и произ-
водительные самодельные прессы
для получения фруктовых соков.
Пусть у вас в саду всего несколько
яблонь —в осенние ветреные дни
каждое утро под ними будет пестрый
ковер попадавших, а значит, поби-
тых, непригодных для хранения или
реализации плодов. Конечно, лучше
всего их перерабатывать на соки. Эту
работу поможет механизировать и
максимально упростить предложен-
ный изобретателем И.Масловым
простейший пресс, для изготовления
которого не требуется каких-либо
дефицитных материалов: использу-
ется то, что имеется под рукой. Даже
к помощи сварщика можно прибег-
—\ 4&
нуть, лишь если представится такая
возможность. Но вполне удастся
обойтись и без этого: ведь металли-
ческие части могут соединяться на
болтах или заменяться соответству-
ющими по прочности деревянными.
Основная часть пресса — верти-
кальная пространственная кон-
струкция. В нее помещается бак, а
на него, на диск-крышку, устанав-
ливается обычный автомобильный
домкрат. С помощью такой соковы-
жималки можно всего за час пере-
работать мешок яблок, пслучив сок
хорошего качества.
Пространственную конструкцию
составляют две рамы. Это — силовая
часть пресса, поэтому к ней в пер-
вую очередь предъявляются повы-
шенные требования по прочности. Ее
лучше собрать из швеллеров — П-об-
разных стальных профилей. Причем
для удобства пользования и хране-
ния целесообразно сварные прямо-
угольные рамы соединить между со-
бой на болтах поперечными балка-
ми из тех же швеллеров (опорная
пара — снизу и усиленная, сдвоенная
упорная — сверху). В собранном
виде силовая часть пресса устанав-
ливается на два горизонтальных
швеллера, идущих вдоль рам изнут-
ри, и соединяется с ними шарнир-
• пресс-соковыжималка
• мельница-умелица
• молотят шланги
02AS
Бак с комплектом для прессования:
1 — брусок-проставка, 2 — диск-под-
пятник домкрата, 3 — диск-пуансон,
4 — мелкая сетка, 5 — крупная сет-
ка, 6 — бак со сливной трубкой.
<Z>10
12. отв.
А-А
повернуто
30
«Мастер на все руки» № 1'96
но — за счет этого можно, не разби-
рая установку, наклонять ее для сли-
ва остатков сока после прессования.
Бак устанавливается на опорную
пару швеллеров. Он сварен из листа
«нержавейки» толщиной 3 мм; в слу-
чае использования углеродистой
стали емкость необходимо изнутри
облудить. В верхней части бака, при-
мерно в 40 мм от кромки, привари-
вается или припаивается сливная
труба длиной 60 мм.
Многие удивятся: почему слив на-
ходится в верхней, а не в придонной,
как обычно, части бака? В этом-то и
заключается новизна и особенность
устройства. Ведь практика показы-
вает, что выдавливаемый сок всегда
собирается сверху — значит, и сли-
вать его удобнее именно отсюда, а
внизу остается жом.
В комплект бака входят также две
круглые металлические сетки, укла-
дываемые поверх яблок- первая с
ячейками размером 1 мм, вторая —
0,5 мм (чтобы сетки не рассыпались,
по периметру они опаяны). На них —
деревянный (дуб, бук) диск-пуансон
с отверстиями для прохода сока;
выше — еще один диск (меньшего
диаметра, чтобы не перекрывал от-
верстия пуансона) и, наконец, про-
ставка-бобышка из деревянного бру-
са, используемая, когда не хватает
хода домкрата.
Основа пресса:
1 — рамы (швел-
лер 100, 2 шт.),
2 — упорная бал-
ка (швеллер
100), 3 — усиле-
ние балки
(швеллер 80),
4 — опорные
балки (швеллер 100), 5 — основание
(швеллер 100, 2 шт.), 6 — шарнир
(болт М10).
Домкрат — самый обычный, авто-
мобильный, развивающий усилие до
5 т. Он устанавливается на заполнен-
ный (2 — 3 ведра яблок) бак в сборе
с пресс-комплектом и упирается в
верхнюю поперечину рамы.
Необходимо оговорить некоторые
ограничения по возможным заменам
деталей. Они касаются прежде все-
го диска-пуансона, точнее — его тол-
щины: она не должна быть меньше
указанной, потому что благодаря
диску происходит вытеснение наверх
и «подача» к сливному отверстию
отжатого сока. А вот вторую, мелкоя-
чеистую, сетку можно заменить. Она
играет роль фильтра, поэтому впол-
не подойдет и сложенная в несколь-
ко слоев марля. Точно так же и ниж-
ние швеллеры: вместо них пригод-
ны и деревянные балки подходяще-
го сечения, соединенные для устой-
чивости поперечинами.
Сам же процесс получения сока
состоит из двух операций. Первая —
подготовительная: яблоки дробятся
в небольшом бочонке толкушкой,
чтобы их больше вместилось в бак
пресса и легче проходил отжим сока.
Затем в заполненный бак укладыва-
ются сетки, диск-пуансон, меньший
диск-подпятник домкрата и ставит-
ся сам домкрат с упором в верхнюю
поперечину рамы. После этого дом-
крат приводится в действие, как
обычно, рычагом-удлинителем, и сок
начинает подниматься к сливному
отверстию. По мере опускания пуан-
сона при необходимости под дом-
крат подкладывается брусок-про-
ставка. Когда выделение сока пре-
кратится, установка наклоняется бла-
годаря шарниру в основании — и ос-
татки сока сливаются. Затем цикл
повторяется.
Е1«Нс1Ь
А < семени
Г-’ ЗВ .-.••ЗИЙ . я.-
МЕЛЬНИЦА-УМЕЛИЦА
Хлеб, выпеченный в деревенской
печи, в рекламе не нуждается: по всем
статьям удал. Только вот хранить меш-
ки с мукой хлопотно, куда проще —
зерно. А стало быть, надо иметь воз-
можность и помолоть зерно у себя
дома, не выезжая на мукомольный
завод. Причем получить муку как мел-
кого, так и крупного помола. На селе
нередко приходится в домашних ус-
ловиях вести обдирку зерновых или
подсолнечника; измельчать мел, соль,
различные зерноотходы. Да и готовить
комбикорма на своем подворье — меч-
та сельского жителя: поголовье скота
и птицы в личном хозяйстве растет
день ото дня.
Вот такой механизм и предлагает-
ся построить: крупорушку-мельницу.
Основные рабочие части — ротор и
статор. Они выполняют функции жер-
новов — первый вращается внутри вто-
рого. А в целом мельница выглядит
так. На деревянном основании (напри-
мер, на табурете) устанавливается
электродвигатель мощностью 1 кВт на
220 В, однофазный (как вариант —
перемотанный из списанного трех-
фазного). К нему с помощью уголков
крепится сама мельница — так, чтобы
подшипник в ее центральном отверс-
тии надвигался на вал двигателя: на
нем как раз и будет вращаться ротор
со скоростью до 3000 об/мин. Корпус
мельницы представляет собой плос-
кую круглую коробку, дном которой с
отбортовкой высотой 50 мм является
статор. Все «внутренности» коробки
закрывает крышка высотой 15 мм.
Сверху на корпусе на винтах М4 за-
креплен небольшой бункер-чугунок с
вырезанным дном (его заменила за-
слонка-пластина). Внизу расположен
рукав-пыльник из брезента (на таких
же винтах). В статоре, под заслонкой
и над пыльником, сделаны окна «вхо-
да-выхода» — 15x30 мм. Когда заслон-
ка приоткрыта, из чугунка через верх-
нее окно поступает «сырье», а через
нижнее ссыпается готовая «продук-
ция». Рукав рекомендуется использо-
вать обязательно: помол не будет раз-
летаться в стороны, а устремится не-
посредственно в подставленный ме-
шок или другую емкость.
Статор можно изготовить из метал-
лической полосы толщиной 2 и шири-
ной 54 мм: сделав из нее круг, помес-
тить в форму и залить алюминием —
получится чашка с 4-мм дном. Затем
нарезать уголки
20x20x50 мм и
приварить их из-
нутри к борту
чашки, оста-вив
свободными мес-
та для окон, — по-
верхность станет
ребристой. Впро-
чем, уголки мож-
но ставить просто
на винты — эф-
фект будет тот же.
По центру стато-
ра сверлится от-
верстие под вал.
Заготовка для ротора — круг диа-
метром 322 мм — вырезается из ме-
таллического листа толщиной 3 мм. На
нем проводится окружность диамет-
ром 300 мм, которая разбивается на
32 одинаковые части. В точках размет-
ки просверливаются отверстия диа-
метром 3 мм. До них снаружи по ра-
диусу ножовкой пропиливаются ле-
пестки и отгибаются, как показано на
чертеже. По центру ротора вварива-
ется втулка длиной 45 мм и диамет-
ром 28x5 мм.
При сборке конструкции вначале на
вал устанавливается статор, затем
на шпонке — ротор и все это за-
крепляется шпилькой через втулку и
вал. Крышка фиксируется сверху че-
«Мастер на все руки» № Г96
31
Рис. 1. Принципиальная схема мельницы:
1 — бункер для зерна, 2 — заслонка емкости, 3 — входное отверстие, 4 — корпус-
статор, 5 — ротор, 6 — втулка, 7 — вал электродвигателя, 8 — подшипник, 9 — кор-
пус подшипника, 10 - уголки статора, 11 — рукав-пыльник, 12 — заслонка рукава,
13— крышка.
Рис. 2. Ротор. Рис. 3. Статор.
тырьмя винтами Мб по окруж-
ности корпуса.
При работе мельницы требу-
ется соблюдать следующий по-
рядок. Заполните зерном бун-
кер-чугунок и запустите двига-
тель. Когда он наберет оборо-
ты, откройте верхнюю заслонку
и засыпьте часть зерна. Добав-
ляйте его по мере того, как бу-
дете забирать муку, действуя
при этом нижней заслонкой.
Старайтесь не переполнять бун-
кер и быть внимательным —
ведь производительность мель-
ницы почти 5 кг/мин.
Как показала практика, каче-
ство помола зависит от числа
оборотов двигателя и, конечно,
от величины зазора между ро-
тором и статором. В данной кон-
струкции для обдирки или дроб-
ления зерна зазор составляет
5 мм, для муки необходимо
уменьшить его до 2 мм, поэто-
му надо иметь еще сменный
ротор с несколько большим диа-
метром. Есть другой выход —
изменить cxebjy подключения к
двигателю: снять мельницу с
вала двигателя и наладить ре-
менную передачу со сменными
шкивами — это увеличит число
оборотов.
е зак-юм» • 3/.KP0Mf.. • семьйны
МОЛОТЯТ ШЛАНГИ
В больших хозяйствах обмолот зерна выполняет ком-
байн еще в процессе уборки. А как быть владельцу при-
усадебного хозяйства, фермеру? Его выручит вот такая
маленькая, но производительная молотилка, которая
принесет немалую пользу при уборке урожая с малого
поля, с нею быстрей пойдет дело и при подготовке кор-
мов на домашней мини-ферме.
Здесь показан один из возможных вариантов такой
молотилки, он прост в изготовлении, удобен в пользо-
вании, высокопроизводителен; конструкция обеспечива-
ет хороший обмолот и не сминает стебли растений.
На раме из уголкового металла закреплен двигатель
ЗИД 4,5 с редуктором, понижающим число оборотов
привода примерно до 30...40 в минуту. На выходной вал
редуктора насажен массивный маховик, а к нему прива-
рены четыре стержня с кольцевыми проточками у внеш-
них концов. На них натягиваются и контрятся вязальной
проволокой (била)— резиновые трубки длиной 550—
500 мм (например, отрезки списанных шлангов высоко-
го давления от гидросистем серийных сельскохозяйст-
венных машин).
Привод молотилки можно обеспечить и асинхронным
электродвигателем мощностью около 1 кВт или любым
маломощным двигателем внутреннего сгорания. Чтобы
защитить работающих от травм,, ротор агрегата ограж-
дается сеткой из прутка диаметром около 6 мм.
Пользуются молотилкой так. Сноп укладывают на пло-
щадку из прорезиненной ткани. При вращении ротора
била хлещут по снопу, выбивая зерна из колосьев.
Мини-молотилка:
1 — салазки, 2 — стойки
редуктора, 3 — била
(4 шт ), 4— стержни
бил, 5 — маховик, 6 —
приводной ремень, 7 —
соединительный уго-
лок, 8 — резиноткане-
вое ложе для снопа, 9 —
обмолачиваемый сноп.
Вверху— вариант с
электроприводом.
32
«Мастер на все руки» № Г96
и
ерху — порта-
Описание тележки —
на стр. 10.
МОТОРОМ
БЕЗ:
в в
тивная дачная газо-
нокосилка на базе
электродрели. На ее
вал вместо патрона
насажен «пропел-
лер»-нож из полотна
ножовки; «ходовая
часть» — деревян-
ная площадка на ко-
лесиках от детской
коляски;
внизу — безмо-
торная тележка-кар-
тофелесажалка, ко-
торая облегчит на
большом участке ук-
ладку клубней в бо-
розду.
Ее основные детали
и узлы: 1 — ручка,
2 — кузовок-бункер,
3 — ходовое колесо,
4 — щиток, 5 — крон-
штейн щитка, 6 — ко-
лесо-дозатор, 7 —
ось.
Индекс 72650
Чертежи оригинальных самоделок в свободном доступе на www.club-rm.narod.ru
