приемника, радиотрансляционной линии, звукоснимателя,
другого магнитофона или телевизора и воспроизведения
через встроенную динамическую головку или внешний
усилитель с акустической системой.
Основные технические данные магнитофона приведе-
ны в приложении 1.
Конструкция. Магнитофон «Весна-306» представляет
собой конструкцию прямоугольной формы и состоит из
корпуса, в котором размещаются: электрическая часть,
лентопротяжный механизм, блок электропитания, дина-
мическая головка, органы управления и контроля.
Корпус магнитофона состоит из двух полукорпусов,
выполненных из ударопрочного полистирола.
На лицевой панели верхнего полукорпуса расположе-
ны: ручки регуляторов громкости и тембра; переклю-
чатель выходной мощности «0,5» и «1»; клавиши управ-
ления; индикатор уровня записи и контроля напряже-
ния питания; отсек для установки кассеты типа МК, ко-
торый прикрывается крышкой, имеющей окно для ви-
зуального определения количества магнитной ленты на
сердечниках кассету.
На левой боковой поверхности магнитофона распо-
ложены розетки для подключения микрофона, звуко-
снимателя, радиоприемника, телевизора и другого маг-
нитофона. На правой боковой поверхности находится
розетка для подключения шнура питания от сети пере-
менного тока. В нижнем полукорпусе расположен отсек
для размещения батареи сухих элементов питания ти-
па 373.
В магнитофоне предусмотрено устройство, обеспечи-
вающее выброс кассеты из отсека при нажатии соот-
ветствующей клавиши. На лицевой панели магнитофона,
а также на боковых поверхностях имеются декоратив-
ные шильды с символами и надписями, обозначающими
назначение клавиш, ручек и кнопок.
Описание ЛПМ. Лентопротяжный механизм магнито-
фона выполнен по одномоторной кинематической схеме
рис. 33 с косвенным приводом ведущего вала. От элек-
тродвигателя 14 через резиновый пассик 2 квадратного
16. Магнитофон «Весна-306»

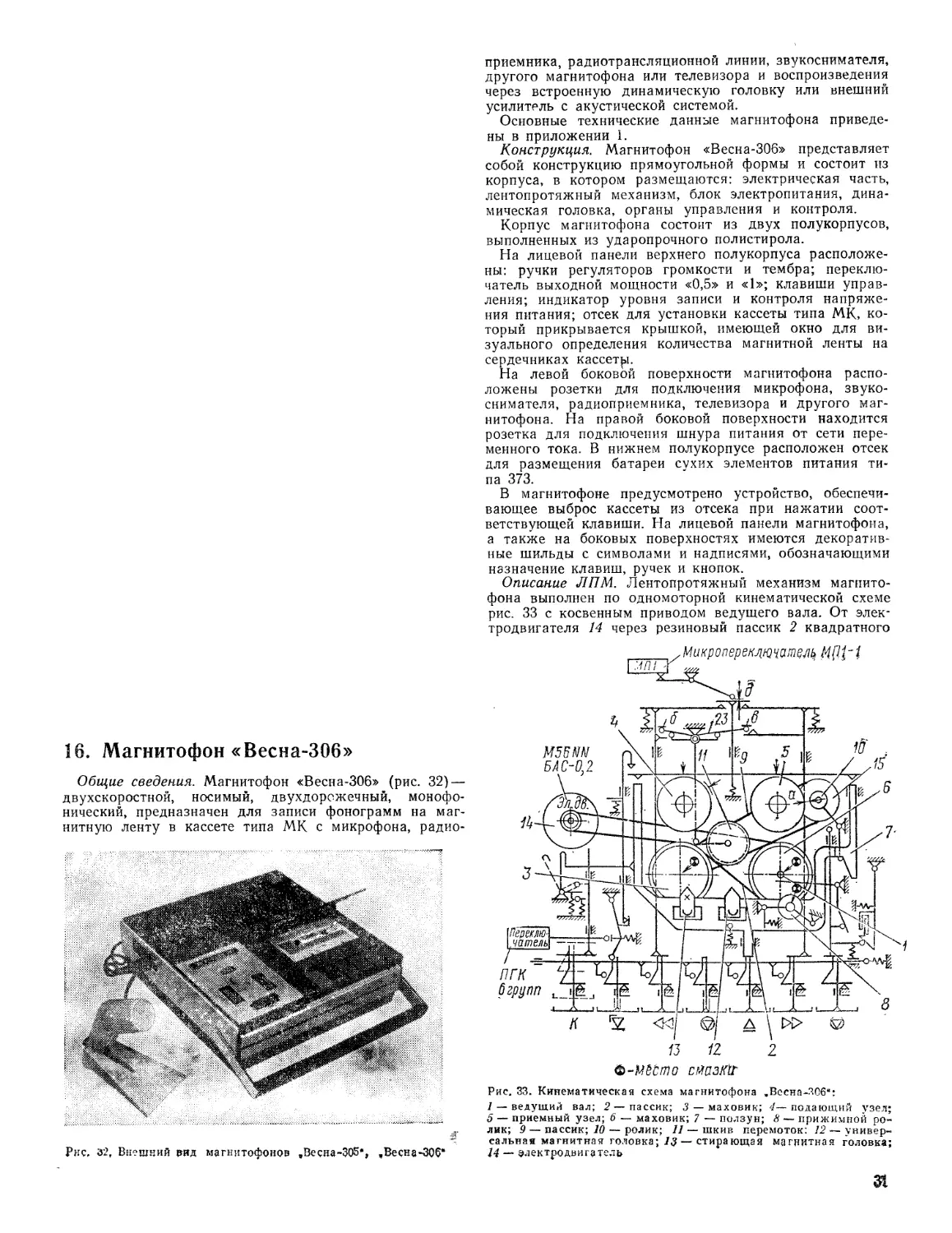

Общие сведения. Магнитофон «Весна-306» (рис. 32) —
двухскоростной, носимый, двухдорсжечный, монофо-
нический, предназначен для записи фонограмм на маг-
нитную ленту в кассете типа МК с микрофона, радио-
Рис. 32, Внешний ряд магнитофонов ,Весна-305*, ,Весна-306*
смазка
Рис. 33. Кинематическая схема магнитофона ,Весна-306“:
1— ведущий вал; 2—пассик; з — маховик; 4—подающий узел;
5 — приемный узел; 6 — маховик; 7 — ползун; 8 — прижимной ро-
лик; 9 — пассик; 10 — ролик; 11 — шкив перемоток: 12 — универ-
сальная магнитная головка; 13 — стирающая магнитная головка;
14 — электродвигатель
31
сечения 1,2X1 >2 мм вращение передается маховику 6
ведущего вала 1.
В режиме «Запись-воспроизведение» магнитная лента
транспортируется ведущим валом 1 диаметром 2 мм и
прижимным роликом 8 диаметром 13 мм. Подмотка при
этом осуществляется приемным узлом 5, получающим
вращение от ролика 10 узла подмотки 15. Узел подмот-
ки 15 получает вращение через пассик 9 квадратного
сечения 1X1 мм от другого маховика 3. Натяжение
магнитной ленты осуществляется подтормаживанием
подающего узла 4 фетровым тормозом.
«Перемотка вперед» и «Перемотка назад» производят-
ся нажатием соответствующих клавиш, имеющих фикси-
рованное положение. В режиме «Перемотка вперед»
Принципиальная схема. Электрическая часть (рис. 34)
магнитофона состоит из: универсального усилителя, ге-
нератора стирания и подмагничивания, блока индика-
тора уровня записи и контроля напряжения питания,
усилителя мощности, выпрямителя с силовым понижаю-
щим трансформатором и электронного коммутатора уп-
равления работой электродвигателя типа БДС-0,2. Каж-
дая часть выполнена на отдельной плате печатным мон-
тажом.
Четырехкаскадный универсальный усилитель собран
на пяти транзисторах — Т1, Т2, Т5, Т7, Т8. В режиме
«Воспроизведение» сигнал с универсальной магнитной
головки через контакты 3—2 переключателя В1-1 посту-
пает на базу транзистора первого каскада Т1 типа
П

/Года
R16 3,3к
yi
г
50,0'5
"Г
^^-^'у/ромкость1' Т
ц^Ю+ЗОмВ I
Корпус
J&wnc/ib T^npRlt№Huf
HJ1-2_____________ r--f---------»
I Rt УЗОК
2
5
Ч Усилитель ииивеосальный
R&1K -5,38
Юк~
М
\сз с;
01310.0'10-^
и/м
Цепу_________
Kiimtje
ЛшейныИ Лм)
1111-3
u^=0,3mB
Koonuc
81-5
150
6,8к
П5 '
\l68
K22
3,3к
R36
Юк
-0,958'
R96t
9Н wo /жнь Ч®
’+1I ЛА" 'ямыцй
rl-^+lr
jrw
"C5U2,2k
£о,о*вт
1/ДЭД i PJQ
Юк
R25
Як
77 V//74/7
—^^\3,23 rye
on xw-ir
’ -r=	w
+ 10,0*10 w90
*0,238'
-Vhi л”а
IB-
RW
Юк ДЦ -7
№
Рис. 34. Принципиальная схема магнитофона ,Весна-306*

Л7з»лг-г
2
R9 171
ЗЗкИ
R30 ЫО

R28
1,5 к i
т>г1Нг ДТГ^
~ПУ10
МО t2 *
Wrg '“Ч ___
R21 -Щ -0,295 §
F.jh 390
по m
72,98
i Д-С31
'+£200,0*10
Тб
10,0'10
4.7Я
ЬДЗ £С20	(
R17 -0,068^93 "ТД96 -iT20,0*10
Усилитель мощности
R21 100
Ж;
1,5к I
R52
ЗЗк 82
Степ
2000.0'1:
\8У9
\070к
R50 5|
g „0,5>Г | N
i ,,W‘


Н= 023
,+ 50,0'6
41-г
С2о '
1,0'15 .
Ш 15к -У2В
-£"}-] '78
Cl:- Ш R70 Ik
R399JK 0210,022
№0 ЮК \№7"75к
ftilr-^ЗЗк ~ТТС22‘
Ч$5
2,—
/И2 И»
шкив перемоток 11 с помощью системы рычагов прижи-
мается к маховику 6 ведущего вала 1 и приемному
узлу 5.
В режиме «Перемотка назад» подающий узел 4
получает вращение через шкнв перемоток 11 от махови-
ка 3. Конструкция привода механизма перемоток исклю-
чает одновременное включение режимов «Перемотка впе-
ред» и «Перемотка назад».
Лентопротяжный механизм магнитофона имеет два
маховика, которые вращаются в разные стороны с по-
мощью одного пассика 2. Это обеспечивает стабилиза-
цию скорости магнитной ленты при работе магнитофона
на ходу.
Универсальная магнитная головка 12 имеет регулиров-
ку по наклону рабочего зазора в плоскости ленты и
высоте. Стирающая магнитная головка 13 также имеет
регулировку по высоте.
Лентопротяжный механизм имеет специальное устрой-
ство, -исключающее случайное включение режима «За-
пись».	... '
МП27А. Каскад построен по обычной схеме с общим
эмиттером и термостабилизацией и работает в режиме
микротоков. Отрицательная обратная связь по постоян-
ному току осуществляется резисторами R12, R13, по
переменному току — практически только R13. С коллек-
тора первого каскада через конденсатор С5 сигнал по-
ступает на базу транзистора второго каскада Т2 типа
МП39Б. В этом каскаде уровень отрицательной обрат-
ной связи по переменному току зависит от импеданса
последовательно-параллельного соединения элементов
R19, R20, С9, по постоянному току — только от сопро-
тивлений резисторов R19, R20.
Чувствительность универсального усилителя во вто-
ром каскаде регулируется изменением сопротивления ре-
зистора R19. С коллектора этого каскада через регуля-
тор громкости R24 и конденсатор СИ сигнал поступает
на базу транзистора третьего каскада Т5 типа МП39Б.
С коллектора этого транзистора через RC-цепь R33, С13
сигнал поступает на базу транзистора четвертого каска-
да J’S типа МП41А, выполненного по схеме с динами-
32
ческой нагрузкой, в качестве которой используется
транзистор Т7 типа МП40. С эмиттера транзистора Т7
сигнал в режиме «Воспроизведение» поступает на ро-
зетку линейного выхода Ш1-3 и через контакты 2—3 пе-
реключателя В1-8 на вход усилителя мощности, а в ре-
жиме «Запись» — также на универсальную головку и
индикатор уровня записи.
Коррекция АЧХ осуществляется в третьем каскаде
Т5 за счет глубокой отрицательной обратной связи с
выхода четвертого каскада на эмиттер Т5. Для подъема
частотной характеристики в области низких частот ис-
пользуется частотнозависимая цепь с элементами: при
воспроизведении — С21, R47, R39, R37; при записи —
С22, R48, R41, R28. Для подъема частотной характери-
стики в области высоких частот используется последова-
тельный колебательный контур L1C10. Величина коррек-
ции для скорости 4,76 см/с при воспроизведении уста-
навливается резистором R29, при записи — R30. Пере-
стройка коррекции в области высоких частот для ско-
рости 2,38 см/с не производится.
Генератор стирания и подмагничивания (ГСП) вы-
полнен на транзисторах ТЗ и Т4 типа М.П40А по двух-
тактной схеме с индуктивной связью, обеспечиваемой
обмотками трансформатора Тр1. Для стабилизации тока
генератора при изменении напряжения питания в преде-
лах от 5 до 9 В в схеме используется стабилитрон
Д1 типа Д814, подключаемый через диод Д2 типа Д9Б
к вторичной обмотке Тр2.
Резистор R26 — термокомпенсирующий. Регулировка
тока подмагничивания осуществляется изменением вели-
чины резистора R10. Регулировка тока стирания произ-
водится перепайкой диода Д2 на отводы 8, 1, 3 вторич-
ной обмотки трансформатора Тр1. Блок индикатора
уровня записи и контроля напряжения источника пита-
ния собран на транзисторе Тб типа МП41А. В режиме
«Воспроизведение» индикатор контролирует напряжение
источника питания, чувствительность индикатора при
этом регулируется резистором R49. В режиме «Запись»
индикатор контролирует ток записи, поступающий через
конденсатор С14 и резистор R38 на усилитель на тран-
зисторе Тб. Элементы R42, С16 задают постоянную вре-
мени интегрирования. С выхода усилителя сигнал пре-
образуется фильтром С20 ДЗ Д4 С24, собранным по
схеме с удвоением напряжения.
Чувствительность индикатора регулируется изменением
величины резистора R38. Блок индикатора нагружен иа
стрелочный измерительный прибор ИП.
Питание электрической части магнитофона осуществ-
ляется от понижающего трансформатора Тр2 с выпря-
мителем Д5—Д8 на диодах типа Д226Д. Трансформатор
может быть включен в сеть переменного тока напряже-
нием 127 или 220 В. Конденсатор большой емкости
сглаживает пульсации выпрямленного тока.
Усилитель мощности — трехкаскадный, с автотранс-
форматорным выходом, выполнен на отдельной печатной
плате вместе с понижающим трансформатором Тр2.
В режиме «Воспроизведение» сигнал через контакты
2—3 переключателя В1-8 поступает на вход усилителя.
Выключателем В4, установленным на регуляторе тембра
R53, можно выключать усилитель мощности.
Первый и второй каскады T9 и Т10 собраны на тран-
зисторах типа МП41А, а оконечный двухтактный кас-
кад— на транзисторах Til и Т12 типа ГТ403Б. Темпе-
ратурная стабилизация режима работы каскада обеспе-
чивается терморезистором R67 типа СТЗ-17. Применение
автотрансформаторного выхода позволяет увеличить
КПД усилителя мощности. На каркасе автотрансформа-
тора Тр4 намотана обмотка отрицательной обратной
связи, которая, стабилизируя работу усилителя мощно-
сти в целом, позволяет устанавливать в схему транзи-
сторы с различными значениями коэффициента усиления
по току и уменьшает нелинейные искажения. Переклю-
чатель В5 позволяет переключать выходную мощность
в пределах 0,5—1 Вт. Усилитель нагружен на динами-
ческую головку типа 1 ГД-40.
Технические характеристики некоторых основных уз-
лов. Электродвигатель — бесколлекторный, синхронный,
двухскоростной типа БДС-0,2; напряжение питания
б+р’|В; номинальный момент нагрузки б/t\ гем; стаби-
лизированные скорости вращения 3000+1% и
1500±2% об/мин; уровень акустических шумов — не ху-
же 38 дБ; приведенный коэффициент детонации — не бо
лее 0,12%; ток потребления при номинальном режиме —
не более 150 мА; пусковой момент — не более 25 гем.
Конструктивно БДС-0,2 состоит собственно из двига-
теля и электронного коммутатора. Механическая часть
двигателя состоит из корпуса, статора, ротора, обоймы
датчика положения ротора (ДПР), щита.
Коммутатор выполнен печатным монтажом на фоль-
гированном гетинаксе и включает следующие функцио-
нальные узлы: преобразователь на транзисторах Т4, Т5,
Тб; электронное реле на транзисторах T9, Т7, Т8; ключи
на транзисторах Tl, Т2, ТЗ.
Электродвигатель и коммутатор соединены между со-
бой жгутом электрических проводов.
Электрическая схема управления двигателем приведе-
на на рис. 35.
Силовая обмотка электродвигателя соединена звездой
с выведенным нейтральным проводом 2. К нейтраль-
ному проводу подведен отрицательный потенциал от
источника питания, а положительный — подводится к
началу каждой фазы через транзисторы Т1—ТЗ, рабо-
тающие в ключевом режиме.
При открытии одного из транзисторов Т1—ТЗ проте-
кает ток по фазной обмотке, соединенной с ним. Тран-
зисторы Т1—ТЗ являются основными элементами ком-
мутатора и управляются датчиком положения ротора
(ДПР) трансформаторного типа. Основными элемента-
ми датчика являются трансформаторы Тр1—ТрЗ, распо-
ложенные по окружности со сдвигом в 120° относитель-
но друг друга. Каждый трансформатор выполнен на
ферритовом кольцевом сердечнике. Первичные обмотки
трансформаторов соединены последовательно и являют-
ся коллекторной обмоткой преобразователя напряжения
работающего с частотой 30—50 кГц, во вторичных об-
мотках индуктируются ЭДС, зависящие от коэффициен-
та трансформации н величины магнитной проводимости
сердечников.
Магнитная проводимость сердечника изменяется в
больших пределах в зависимости от степени насыщения.
Сердечники насыщаются под действием внешнего маг-
нитного поля, создаваемого магнитом ДПР, расположен-
ным на роторе. Таким образом, сердечники, перекрытые
полюсными башмаками ДПР, становятся насыщенными,
а неперекрытые — ненасыщенными. Во вторичной обмот-
ке ненасыщенного трансформатора индуктируется ЭДС,
а у насыщенного — нет. Если считать, что поле датчика
положения ротора распределено в зазоре по линейному
закону, то переход сердечника от насыщенного состоя-
ния к ненасыщенному происходит скачкообразно.
Изменение ЭДС во вторичной обмотке трансформато-
ра также происходит скачкообразно. Пусть в момент по-
дачи питания на двигатель ротор находится в положе-
нии, указанном на рис. 35. При этом трансформаторы
Тр2 и Тр1 находятся в состоянии насыщения, т. е. в их
вторичных обмотках ЭДС отсутствуют. В трансформа-
торе Тр1 индуктируется ЭДС, которая через диод Д1
открывает транзистор Т1. Фазовая обмотка двигателя
подключается к источнику питания, и через нее проте-
кает ток, создающий магнитное поле статора с вектором
намагничивающей силы Fл-
Транзисторы Т2 и ТЗ закрыты, так как в Тр2 и в Тр1
ЭДС отсутствует и через фазные обмотки В и С ток не
протекает.
Магнитный поток ротора, взаимодействуя с магнит-
ным полем статора, создает вращающий момент, под
33
действием которого ротор двигателя поворачивается,
одновременно поворачиваются и магниты ДПР. При
этом полюсные башмаки ДПР перекроют сердечники
Тр] и ТрЗ, а сердечник Тр2 перейдет в ненасыщенное
состояние.
Во вторичной обмотке Тр2 индуктируется ЭДС, кото-
рая через диод Д2 открывает транзистор Т2 и через
фазовую обмотку В протекает ток, создающий поле с
вектором намагничивающей силы Рв. В это время ток
через фазовую обмотку А еще протекает и поле статора
характеризуется вектором результирующей намагничи-
вающей силы. Таким образом, при повороте ротора
Стабилизация скорости двигателя происходит следую-
щим образом. При подаче питания двигатель, обладаю-
щий достаточным запасом мощности, быстро набирает
обороты. Как только скорость становится выше номи-
нальной, напряжение на конденсаторе С4 достигает ве-
личины пробоя стабилитронов Д8 и Д9, они проби-
ваются и напряжение через них поступает на базу
транзистора T9, где сравнивается с опорным.
Если потенциал после стабилитронов больше опорного,
транзистор Т7 отпирается. С коллекторной нагрузки R8
снимается отрицательное напряжение и подается на ба-
зу составного транзистора Т7, Т8, закрывая его.
Рис. 35. Принципиальная схема управления электродвигателем типа БДС-0,2
двигателя на определенный угол происходит скачкооб-
разное перемещение поля статора. Вращающий момент
действует на ротор электродвигателя и ротор вра-
щается.
В качестве сигнала, характеризующего скорость дви-
гателя, в схеме используются ЭДС тахогенераторной
обмотки (ТГ), расположенной в статоре.
Напряжение, снимаемое с тахогенераторной обмотки,
выпрямляется диодами ДЮ—Д15, включенными по схеме
Ларионова, и фильтруется с помощью конденсатора С4.
Это напряжение поступает на схему стабилизации
скорости, выполненную на транзисторах Т7—T9 типа
КТ315Б. В исходном состоянии транзистор Т8 открыт.
Цепь питания ключей Т1—ТЗ, управляемых напряже-
нием, снимаемым со вторичных обмоток трансформато-
ров Др4—ТрЗ обоймы ДПР, замкнута. Транзистор Т7
открыт, а T9 закрыт,
Происходит разрыв цепи питания и срыв генерации
преобразователя, питающего базы ключевых транзисто-
ров Т1—ТЗ.
Ключевые транзисторы запираются, и обесточенный
двигатель снижает обороты до определенной величины,
при которой схема приходит в исходное состояние.
Двигатель снова включается, и таким образом про-
исходит стабилизация скорости.
Для начальной установки числа оборотов 3000 и
1500 об/мин, используются резисторы R9 и R10. Преоб-
разователем напряжения является мультивибратор на
транзисторах Т5 и Т4 типа КТ315Б.
Магнитные головки магнитофона «Весна-306» СГ-9 и
УГ-9 — унифицированные и описаны в разд. 6.
В табл. 6 показаны моточные данные трансформато--
ров и катушек индуктивности магнитофона «Весна-306».
34
Таблица 6
Н аименование	Обмотка	Марка и диаметр провода, мм	Число витков	Индуктив- ность	Сопротивление + 10%, Ом	Сердечник
Трансформатор Тр1	I II III	ПЭВТЛ-1,0,12 ПЭВТЛ-1,0,12 ПЭВТЛ-1,0,12 ПЭВТЛ-1,0,12	3x7 45 2x13 2x17	1,1 мГ	2,8 1,14 1,5	Чашка М2000нм.17 ОБ-12-1 ОЖО.707.065 ТУ
Трансформатор Тр2	I II	ПЭВ-2, 0,51 ПЭВ-2, 0,16 ПЭВ-2, 0,51	1610 2190 135	—	340 1,2	Сердечник ШЛ 10x20 3330.0,35 НПО 666.001
Трансформатор ТрЗ	I II	ПЭВ-2, 0,1 П38-2, 0,16	1500 2x310	при	190 1000 Гц 19,4	Сердечник 11110x10 Э 320Х1Т Лист 0,35 ГОСТ 802—58
Трансформатор Тр4	I II	ПЭВ-2, 0,51 ПЭВ-2, 0,29 ПЭВ-2, 0,1	80x2 14x33 127x2	при	3,92 1000 Гц 36	Сердечник Ш10х20 Э320х 17	• Лист 0,35 ГОСТ 802—58
Индуктивность L1 Индуктивность L2	I I	ПЭВ-2, 0,12 ПЭВ-2, 0,12	2x74 190	7,36 9,5		Чашка М2000 НМ-17 ОБ-12-1 ОЖО-707.065 ТУ
