Магнитофон
« Весна-211 стерео»
Общие сведения. Носимый стереофониче-
ский четырехдорожечный односкоростной
магнитофон «Весна-211 стерео» предназна-
чен для записи музыкальных и речевых
программ с микрофона, радиоприемника,
телевизора, звукоснимателя, радиотрансля-
ционной линии и от другого магнитофона
на магнитной ленте шириной 3,81 мм, раз-
мещенной в кассете типа «МК», и для вос-
произведения записи через внутреннюю ди-
намическую головку 1ГД-40Р, внешние аку-
стические системы и головные телефоны.
Технические данные магнитофона приве-
дены в табл. 1.1.
В магнитофоне предусмотрены: контроль
напряжения питания по стрелочному ин-
дикатору; контроль и установка уровней
записи по стрелочным индикаторам и ин-
дикаторам пиковых перегрузок при непо-
движной и движущейся ленте для каждо-
го стереоканала; автоматический останов
ленты при останове подкассетника прием-
ного узла; временный останов ленты в
режиме «Рабочий ход»; устройство дина-
мического ограничения шума в режиме
«Воспроизведение»; блокировка ошибочно-
го включения в режим «Запись»; совме-
щенная регулировка тембра по высшим ча-
стотам левого и правого стереоканалов;
раздельная регулировка уровней записи и
воспроизведения левого и правого стерео-
каналов; трехдекадный механический ин-
дикатор расхода ленты; возможность про-
слушивания в режиме записи через внут-
ренний громкоговоритель и акустические
системы; возможность отключения внут-
реннего громкоговорителя и акустических
систем.
Конструкция. Магнитофон «Весна-211
стерео» собран в корпусе, выполненном из
черного ударопрочного полистирола. Орга-
ны управления и индикации расположены
на лицевой поверхности корпуса магнито-
фона (рис. 3.5). На левой боковой поверх-
ности установлены: шесть розеток для
подключения двух микрофонов и радио-
трансляционной сети; телевизора; радио-
приемника; проигрывателя и другого маг-
нитофона; линейного выхода; двух акусти-
ческих систем; гнездо для подключения
источника питания постоянного тока на-
пряжением 12 В. На правой боковой по-
верхности магнитофона расположено гнез-
до для подключения стереотелефонов. На
нижней пластмассовой крышке, которая

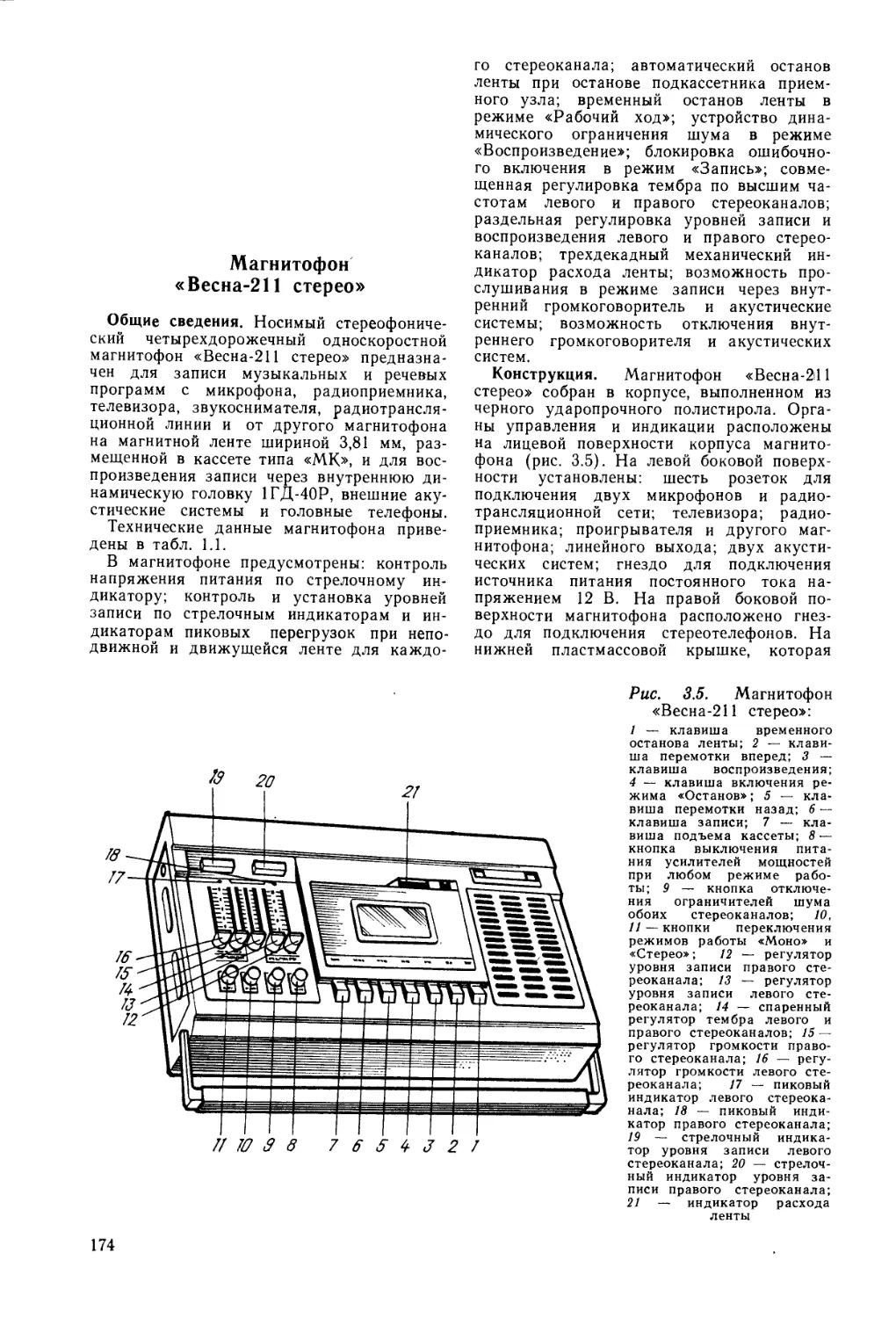

Рис. 3.5. Магнитофон
«Весна-211 стерео»:
1 — клавиша временного
останова ленты; 2 — клави-
ша перемотки вперед; 3 —
клавиша воспроизведения;
4 — клавиша включения ре-
жима «Останов»; 5 — кла-
виша перемотки назад; 6 —
клавиша записи; 7 — кла-
виша подъема кассеты; 8 —
кнопка выключения пита-
ния усилителей мощностей
при любом режиме рабо-
ты; 9 — кнопка отключе-
ния ограничителей шума
обоих стереоканалов; 10,
11 — кнопки переключения
режимов работы «Моно» и
«Стерео»; 12 — регулятор
уровня записи правого сте-
реоканала; 13 — регулятор
уровня записи левого сте-
реоканала; 14 — спаренный
регулятор тембра левого и
правого стереоканалов; 15 - -
регулятор громкости право-
го стереоканала; 16 — регу-
лятор громкости левого сте-
реоканала; 17 — пиковый
индикатор левого стереока-
нала; 18 — пиковый инди-
катор правого стереоканала;
19 — стрелочный индика-
тор уровня записи левого
стереоканала; 20 — стрелоч-
ный индикатор уровня за-
писи правого стереоканала;
21 — индикатор расхода
ленты
174
крепится к корпусу четырьмя винтами,
имеется проем под ручку для переноски,
четыре ножки с резиновыми вкладышами,
ниша для установки восьми элементов ти-
па 373, прикрываемая пластмассовой
крышкой.
Магнитофон состоит из следующих ос-
новных узлов: ЛПМ с механическим ин-
дикатором расхода ленты и устройством
автоматического останова ленты; двух
усилителей; генератора тока подмагничи-
вания с индикаторными каскадами; дина-
мического ограничителя шума; устройства
индикации пиковых перегрузок при запи-
си; встроенной динамической головки;
внешнего блока питания и внешних аку-
стических систем. Лентопротяжный меха-
низм собран на общем штампованном шас-
си. Усилитель состоит из усилителя уни-
версального и усилителя мощности, кото-
рые выполнены на одной плате. Генератор,
ограничитель шума, устройство автомати-
ческого останова ленты и регулятор ско-
рости электродвигателя выполнены на от-
дельных платах печатным монтажом.
Описание ЛПМ, Лентопротяжный меха-
низм (рис. 3.6) выполнен по одномоторной
кинематической схеме с маховиками 7 и
15 с косвенным приводом ведущего вала 9
от электродвигателя постоянного тока 1 с
помощью резинового пассика 10. При
включении режима «Рабочий ход» специ-
альная планка растормаживает подаю-
щий 2 и приемный 4 узлы. Ползун 8 с
установленными на нем универсальной 12
и стирающей 13 магнитными головками и
прижимным роликом И перемещается в
сторону ведущего вала, пока не произой-
дет защемление магнитной ленты между
ведущим валом 9 и прижимным роли-
ком 11. Подмотка осуществляется прием-
ным узлом с помощью узла подмотки 5,
на котором установлен ролик 6, который
входит в зацепление с подкассетником при-
емного узла. В конце перемещения ползу-
на система рычагов включает микропере-
ключатель МП1 электродвигателя. Узел
подмотки получает вращение от маховика
15 с помощью пассика 17. На подающем
узле имеется фетровый тормоз, обеспечи-
Рис. 3.6. Кинематическая схема магнитофона «Весна-211 стерео»
175
Рис. 3.7. Электрическая принципиальная схема магнитофона
«Весна-211 стерео»
бающий подтормаживание в режиме «Ра-
бочий ход».
Режимы «Перемотка вперед» и «Пере-
мотка назад» включаются при нажатии
соответствующих клавиш, имеющих фик-
сированное положение. В режиме «Пере-
мотка вперед» узел перемоток 16 прижи-
мается к маховику 7 и приемному узлу.
В режиме «Перемотка назад» узел пере-
моток прижимается к маховику 15 и пода-
ющему узлу. Узел перемоток представляет
собой фрикционную муфту, требуемый мо-
мент которой устанавливается специальной
плоской пружиной. Наличие двух махови-
ков, вращающихся в разные стороны, поз-
воляет поддерживать постоянную скорость
магнитофона при его работе «на ходу».
Шкив индикатора расхода ленты получает
вращение от подающего узла пассиком 3.
Кассеты поднимаются специальным толка-
телем, связанным с движком 14.
В ЛПМ предусмотрены следующие ре-
гулировочные операции: регулировка поло-
жения узла подмотки относительно прием-
ного узла в режиме «Останов», обеспечи-
вающая зазор не менее 0,5 мм между ро-
ликом 6 и узлом 4\ регулировка осевых
люфтов ведущего вала и вала в пределах
0,1—0,2 мм установкой подпятников; регу-
лировка зазора 0,1 —1,5 мм между поверх-
ностью подкассетника подающего узла фет-
ровым тормозом (подгибкой пружины тор-
________51
б]
R18,670 К
г г1 /I7
45
и
390
С1
^\!00к2№
100 к 200
7 41 Г1 i
R6
7.5к
97к
С1
оря.
R12 120к R16 БД к
мио
СП
НН-НЬт^
3300 VT3 Д96
сю
3,0 *16 V05
R19 я
rm___а
ЗЗк
R1
390
Св „1000
юр*
40
\ви
zoo
VV3
V zip 50 *16
Д9Б + '
С15
10
4
т £_
1,5к
вз
12к VT1 VT2
гтю?в того
V V27/
’Д9В
1^02
т
С9
0.01
СЮ '
юрпо
№
3,3к
RI3 R17
120к 6,вк
C1Z
3300
R15
Z00
С14\\+. ™
Д9Б
VIRt
'tyl96:
5,0*16
VT9
M1U0
З.Зк
СЮ
150*16
&
Рис. 3.8. (Начало)
177
8)
А5(пер6ыи канал)
СИ
R11
51 к
R3 П/?5
1 к ¥ 180
R5 910 1_____
С!
|г1Н
юо*
10
КТ315Б
СЗ
,/?7
]8,2к
/74 п
15к
/?/4
1,8к С7п0,015
МТЗ ’’
КТ315В
^2Ак ’
100,0*15
220
---- 5,
МП
КТ315Б
и 4=Г5
130К "
Св
МВ1
YlABB^ip*i6
миг
С9
№
V/00/c
\3900
' 0,015
0,015
С5
/7/747
0,01
R15
к
/?4
1,5 к
51к
------0,0V7 Д9Б 7<Вк
МП 'Ь/
КТЗ/5А
! СЮ СП
; ззоо ю,о*ю
HF
R13
2Ьк
R18 22к
г)
Рис. 3.8. Схема электрическая принципиальная универсального усилителя и усилителя
мощности (а), генератора тока стирания и подмагничивания (б), устройства индика-
ции (в), ограничителя шума (г), устройства автостопа (д) магнитофона «Весна-211
стерео»
178
моза); регулировка усилия прижима тор-
мозных колодок (0,2—0,25 В) к боковым
узлам в режиме «Останов»; регулировка
усилия прижима прижимного ролика к ве-
дущему валу (1,9—2,1 Н на расчетном
плече 22 мм) подгибкой уса крепления
пружины; регулировка положения магнит-
ных головок по высоте и наклону; регули-
ровка момента подмотки перемещением
шайбы вдоль оси (3,5—4,5 мНм); регули-
ровка момента «Перемоток» поворотом
пружины (4,5—7 мНм).
Электрическая часть магнитофона «Вес-
на-211 стерео» (рис. 3.7) обеспечивает
запись и воспроизведение электрических
сигналов. Она состоит из входного дели-
теля А1, двух универсальных усилителей
А2, А4, генератора тока стирания и под-
магничивания АЗ, индикатора пикового А8,
системы шумопонижения А5, автостопа А6
и электропривода А7.
Входной делитель (рис. 3.7) выполнен на
плате А1 и содержит входные разъемы
Х1-1—Х1-3 для подключения внешних
источников сигналов — звукоснимателя, ра-
диоприемника, микрофонов и радиотранс-
ляционной линии, а также резисторы, сог-
ласующие выходы указанных источников
сигналов со входом универсального уси-
лителя магнитофона.
Универсальные усилители (рис. 3.8, а)
выполнены на платах А2 (первый канал)
и А4 (второй канал). В режиме «Воспро-
изведение» сигналы с универсальной маг-
нитной головки поступают на контрольную
точку 2, которая находится на контакте 1
переключателя S1, и далее через замкну-
тые контакты 1, 2 на вход УУ. В режиме
«Запись» сигналы с входного делителя по-
ступают на контрольную точку 1, которая
находится на контакте 3 переключателя
S1, и далее через замкнутые контакты 3, 2
на вход УУ. В режиме «Запись» контакты
1, 2 разомкнуты, a 2, 3 замкнуты.
Первый каскад усилителя выполнен по
схеме реостатного усилителя на транзисто-
ре VT1, второй и третий каскады — на
транзисторах VT2—VT5 по схеме усилите-
лей с динамической нагрузкой. Коррекция
сигналов области нижних частот рабочего
диапазона осуществляется элементами
R21, С16 в цепи частотно-зависимой об-
ратной связи. Предыскажения сигналов в
области нижних частот рабочего диапазо-
на обеспечиваются элементами R20, С15.
Резисторы R25, R26 ограничивают подъем
АЧХ в области нижних частот. Коррекция
и предыскажения сигналов в области верх-
них частот рабочего диапазона обеспечива-
ются элементами последовательного конту-
ра L1C3, включенного в цепь частотно-за-
висимой обратной связи. Уровень коррек-
ции сигналов регулируется и устанавлива-
ется подстроечным резистором R9, уровень
предыскажений сигналов — подстроечным
резистором R8. Выходное напряжение УУ
устанавливается подстроечным резистором
R28. Элементы R29, С20, С21 совместно с
входным сопротивлением системы шумопо-
нижения (СШП) формируют прямолиней-
ную АЧХ сигналов, поступающих на СШП
и далее на усилители мощности.
Усилители мощности (рис. 3.8, а) выпол-
нены на платах А2, А4. Сигналы на УМ
поступакУг со среднего вывода регулятора
громкости соответствующего канала через
контрольную точку 13 и резистор R30.
Усилитель мощности содержит восемь тран-
зисторов. Первый каскад выполнен на
транзисторе VT6, второй — на транзисторе
VT7. Рабочая точка выходных транзисто-
ров VT8—VT13 устанавливается подстроеч-
ным резистором R46. Тембр верхних ча-
стот регулируется потенциометрами R2-1,
R2-2 и конденсатором С23 в цепи обрат-
ной связи первого каскада. Потенциомет-
ры расположены на передней панели маг-
нитофона и подключаются к контрольным
точкам 14, 15 плат А2, А4.
Генератор тока стирания и подмагничи-
вания (рис. 3.8, б) расположен на плате
АЗ. Он выполнен на транзисторах VT1,
VT2 и трансформаторе Т. Диод VD1 и
стабилитрон VD2 обеспечивают стабилиза-
цию токов стирания и подмагничивания
при изменении напряжения питания маг-
нитофона. Ток подмагничивания устанав-
ливается и регулируется подстроечными
резисторами R1 (первый канал) и R2 (вто-
рой канал). Частота генерации ГСП (60—
70 кГц) определяется параметрами парал-
лельного контура С1 и индуктивности маг-
нитной стирающей головки МГ2. Заграж-
дающие фильтры L1C5 и L2C6 защищают
цепи усилителей от высокочастотного на-
пряжения ГСП.
На плате АЗ собраны также устройства
индикации средних значений записываемых
сигналов и контроля напряжения питания
(см. рис. 3.7). В режиме «Воспроизведе-
ние» на измерительный прибор ИП1 через
подстроечный резистор R18, которым про-
изводится калибровка ИП1, поступает на-
пряжение питания. В режиме «Запись»
сигналы с каждого канала записи посту-
пают через подстроечные резисторы R8, R9
(рис. 3.8,6), с помощью которых устанав-
ливается индикация записываемого сигна-
ла. Сигналы поступают на усилительные
каскады на транзисторах VT3, VT4 и далее
на выпрямители на диодах VD3—VD6, вы-
полненные по схеме удвоения напряжения.
С выпрямителей сигналы поступают на из-
мерительные приборы ИП1, ИП2.
Для более качественного контроля запи-
сываемых сигналов в магнитофоне приме-
нены также устройства индикации их пи-
ковых значений. Устройства индикации пи-
ковых значений (УИП) выполнены на пе-
чатной плате А8 (рис. 3.8, в). Они подклю-
чаются к выходу УУ параллельно индика-
торам средних значений. Подстроечные
резисторы 1-R1 (2-R1) на входах УИП
обеспечивают установку порогового вход-
ного напряжения записываемых сигналов.
Устройство индикации каждого канала со-
179
держит: усилитель на транзисторе УТГ,
эмиттерный повторитель на транзисторе
VT2-, выпрямитель на транзисторах VT3,
VT4, включенных в диодном режиме; по-
роговое устройство на транзисторах VT5—
VT8, светодиод VD2, включенный в цепь
коллектора транзистора VT8. Сигналы
после усиления и однополупериодного вы-
прямления поступают на пороговое устрой-
ство. В исходном состоянии транзисторы
VT5 и VT8 закрыты и, следовательно, све-
тодиод VD2 не светится. При превышении
напряжения пульсации на базе транзисто-
ра VT6 напряжения на эмиттере транзи-
сторы VT5 и VT8 открываются, и светоди-
од зажигается в периоды превышения на-
пряжения сигнала порогового уровня. Ре-
зистор R9 ограничивает ток светодиода
VD2.
Системы шумопонижения (рис. 3.8, г)
каждого канала выполнены на печатной
плате А5 и аналогичны СШП, применен-
ной в магнитофоне «Весна-202».
Устройство автостопа выполнено на пе-
чатной плате А6 (рис. 3.8, д). Оно обеспе-
чивает автоматический перевод в режим
«Останов» при окончании ленты в кассете
(в режимах «Рабочий ход» и «Перемот-
ка»), а также при неисправностях кассе-
ты, связанных с увеличением ее момента
трения. Увеличение момента трения кассе-
ты приводит к остановке приемного узла
ЛПМ. Устройство состоит из цепи управле-
ния R3, R4, СЗ ключевых транзисторов
VT1, VT2, триггера на транзисторах VT4,
VT5 и усилителя на составном транзисто-
ре VT6, VT7. Через контакты датчика пе-
риодически с частотой вращения приемно-
го узла ЛПМ на конденсатор СЗ подается
постоянное напряжение. Положительные
импульсы датчика в режиме «Рабочий ход»
периодически открывают транзисторы VT1,
VT2, а за счет разрядки конденсатора СЗ
через резисторы R3, R5 поддерживают
транзисторы в открытом состоянии. При
остановке приемного узла прекращается
зарядка конденсатора СЗ, и транзисторы
VT1, VT2 после разрядки СЗ закрываются.
После зарядки конденсатора С5 запускает-
ся триггер VT4, VT5 и управляющий сиг-
нал после усиления включает электромаг-
нит. Лентопротяжный механизм перево-
дится в режим «Останов». Транзистор VT3
используется в диодном включении для
стабилизации напряжения срабатывания
триггера. Элементы Rl, R2, Cl, С2 умень-
шают помехи от датчика.
Конструктивно на плате А6 расположен
и стабилизатор напряжения питания элект-
ропривода. Стабилизатор применен в свя-
зи с тем, что электродвигатель ДПБ-902 с
собственным устройством стабилизации
рассчитан на работу с напряжением пита-
ния 6—10 В, а в данном магнитофоне на-
пряжение питания может составлять 6,8—
12,6 В. Компенсационный стабилизатор
содержит регулирующий транзистор VT9 и
управляющий усилитель постоянного тока
180
на составном транзисторе VT8, VT10. Ста-
билитрон VD1 создает опорное напряже-
ние. Напряжение стабилизации устанавли-
вается подстроечным резистором R16.
Моточные данные элементов магнитофо-
на указаны в табл. 3.4.
Напряжения на выводах транзисторов
приведены в табл. 3.5.
Возможные неисправности и способы их
устранения указаны в табл. 3.6.
. Настройка и проверка электрической ча-
сти магнитофона. Перед настройкой и про-
веркой следует выполнить подготовитель-
ные мероприятия (см. § 4.4).
Проверить и установить напряжение на
линейном выходе подстроечным резистором
R28 плат А2, А4 (см. § 4.6).
Проверить и установить напряжение на
зажимах акустической системы подстроеч-
ным резистором R46 плат А2, А4, которое
должно быть не менее 3,5 В при симмет-
ричном ограничении сигнала (см. § 4.19).
Одновременно проверить относительный
уровень помех канала воспроизведения с
помощью измерительной ленты ЗЛИТ2.У
(см. § 4.8).
Проверить АЧХ канала воспроизведения
с помощью измерительной ленты ЗЛИТ.2ЧН
(см. § 4.7). Характеристику подстраивают
подстроечным резистором R9 плат А2, А4
Произвести калибровку стрелочного ин-
дикатора при напряжении питания 12 В в
режиме воспроизведения подстроечным ре-
зистором R18 платы АЗ.
Проверить рабочий уровень записи (см.
§ 4.9), АЧХ канала записи — воспроизве-
дения (см. § 4.13). Подстройка АЧХ произ-
водится изменением тока подмагничивания
подстроечными резисторами Rl, R2 платы
АЗ.
Произвести калибровку стрелочного ин-
дикатора по уровню записи (см. § 4.9)
подстроечными резисторами R8, R9 платы
А 3.
Проверить относительный уровень помех
канала записи — воспроизведения (см.
§ 4.14), относительный уровень стирания
(см. § 4.17), синфазность выходных элек-
трических сигналов (см. § 4.18), входные
напряжения магнитофона (см. § 4.15).
Проверить токи потребления магнито-
фона. При этом токи потребления не
должны быть более: 1350 мА в режиме
воспроизведения «Стерео» при напряже-
нии 2,45 В на зажимах акустических си-
стем; 320 мА в режиме воспроизведения
«Моно»; 180 мА в режиме записи без конт-
роля на громкоговорителе; 230 мА в ре-
жиме перемоток.
Порядок разборки и сборки магнитофо-
на. Для обнаружения и устранения неис-
правностей разбирать магнитофон нужно в
следующей последовательности. Отвернуть
четыре винта на нижней крышке и винт в
проеме под ручку для переноски и снять
крышку. Для снятия печатных плат усили-
теля, генератора и ограничителя шума не-
обходимо отвернуть два винта на раме и
Таблица 3.4
Моточные данные элементов магнитофона «Весна-211 стерео»
Обозначение по схеме Вывод Число витков Марка и диаметр провода, мм Сопротив- ление, Ом Индуктив- ность, мГн Тип сердечника
Т (АЗ) L1 (А2, А4) 8-3 3—1 1—9 5—11—7 4—10—16 1—2 70 25 80 2x16,5 2x19,5 70 ПЭВТЛ-2 0,12 ПЭВТЛ-2 0,12 ПЭВТЛ-2 0,12 ПЭВТЛ-2 0,12 ПЭВТЛ-2 0,12 ПЭВТЛ-2 0,14 1 Чашка М2000 МН-152Б14 М2000НМ1-Б КЮХ6ХЗ
LI, L2 (АЗ) ЭМ (электро- магнит) 1—2 1—2 150 515 ПЭВТЛ 0,12 ПЭВТЛ-2 0,31 7,5 25 Чашка М2000 МН-152Б14
Таблица 3.5
Напряжения на выводах транзисторов магнитофона «Весна-211 стерео»
Обозначение по схеме Постоянное напряжение на выводе, В Переменное напряжение на выводе, мВ
Эмиттер База Коллектор Эмиттер База Коллектор
А2, А4
VT1 —0,8 —0,9 —4 0,2 2,2
VT2 —5,4 -5,5 —6,8 1,3
VT3 —0,2 —0,3 —4,8 2,2
VT4 —5,7 —8,5 580
VT5 — 1,1 —1,25 —5 1,2
VT6 —2,2 —2,4 —6 115 80
VT7 —0,48 —6,5 50 3.1-103
VT8 —6,7 —6,8 — 12 2,9 3
VT9 —6,6 —6,5 —0,3 2,75-103 3,1-103 2,65-103
VT10, VT12 —6,6 —6,7 — 12 2,75-103 2,9-103
VT11, VT13 0 0,3 —6,6 0 2,65-103 2,75-103
АЗ
VT1, VT2 —0,48 1,8 —12 320 2,8-103 3,5-103
VT3, VT4 —0,22 —0,28 —7,3 300 300 370
А5
VT1 2,2 2,9 6,5 420 430 440
VT2 0,9 1 7,7 4 4,5 12
VT3 0,5 1 6,8 9 9 30
VT4 6,7 6,7 8,5 28 28
А6
VT1 —12 0
VT2 -12 — 11,4
VT3 —11,4 —11,4 —11,9
VT4 — 10,5 — 11,9 —9
VT5 —10,5 —9
VT6 — 11,6 —12
VT7 — 12 — 11,6
VT8 —4,2 —4,9 —11,3
VT9 —9,9 —12
VT10 —12 —11,3
А8
VT1 —0,5 —1,2 —4,2 70 64 820
VT2 —3,5 —4,2 —12 900 820
VT3 —0,6 —0,6 0 900 900
VT4 —0,4 —0,4 —0,6 500 500 900
VT5 —0,6 —0,4 —10 600 500 570
VT6 0 0 —0,6
VT7 —0,5 —0,5 0
VT8 0 —0,5 —11,4
181
Таблица 3.6
Возможные неисправности и способы их устранения
магнитофона «Весна-211 стерео»
1 (еисправность Возможная причина Способ устранения
Скорость движения ленты выше или ниже номиналь- ной Частота вращения электро- двигателя завышена или за- нижена Отрегулировать частоту вра- щения электродвигателя под- строечным резистором на пла- те регулятора скорости. Про- верить исправность транзисто- ров на плате регулятора ско- рости и при необходимости за- менить
Прослушивается детонация звука Недостаточно усилие при- жима прижимного ролика к ведущему валу или заеда- ет прижимной ролик Отрегулировать усилие прижи- ма на плече 22 мм (1,9—2,1 Н). В зазор между рычагом и втулкой ввести 2—3 капли ин- дустриального масла, затем рабочую поверхность прижим- ного ролика протереть тампо- ном, смоченным в спирте
В режиме «Рабочий ход» лента наматывается на ве- дущий вал и прижимной ролик Разрегулирован узел под- мотки или загрязнен и изно- шен фрикционный элемент Отрегулировать узел подмот- ки перемещением шайбы вдоль оси до требуемого момента 3,5—4,5 мН-м; в случае за- грязнения или износа фрикци- онного элемента разобрать узел, промыть его в спирте, а при большом износе заменить фрикционный элемент
После включения магнито- фона через 1—4 с ЛПМ пе- реводится в режим «Оста- нов» Недостаточен момент под- мотки Неисправен «Автостоп» Отрегулировать узел подмот- ки, как было указано ранее Проверить исправность платы «Автостоп»; в случае износа датчика автостопа, разобрать приемный узел и заменить дат- чик
Неудовлетворителен уро- вень воспроизведения сиг- налов Загрязнена или неисправна магнитная головка МП Неисправны конденсаторы С5, С9, СП, С12, С18 плат А2, А4 Неисправен универсаль- ный усилитель или усили- тель мощности плат А2, А4 Очистить рабочую поверхность магнитной головки МП, при необходимости заменить Проверить исправность кон- денсаторов, при необходимости заменить Проверить исправность усили- телей, при необходимости за- менить
Повышен уровень шумов при воспроизведении сигна- лов Замагничена магнитная го- ловка МП Неисправен транзистор VT1 плат А2, А4 Неисправен ограничитель шума платы А5 Размагнитить магнитную го- ловку МП Заменить транзистор VT1 Проверить исправность огра- ничителя шума, при необходи- мости заменить неисправные элементы
Магнитофон не работает от автономных источников Неисправен размыкатель ХЗ Очистить контакты размыкате- ля ХЗ, при необходимости за- менить
182
снять экран с изоляционной прокладкой,
затем отвернуть еще четыре винта и снять
раму с платами. Чтобы снять ЛПМ, сле-
дует отвернуть три винта и одну стойку
крепления пульта управления, отвернуть
два винта и две стойки крепления ЛПМ.
Для снятия крышки кассетоприемника сле-
дует, нажав на цапфу крышки, вывести его
из корпуса.
Собирают магнитофон в обратной после-
довательности.
II о о ©э са ьэ to © о со to ге ° п ге "О "О ГВ ге о о 0? fa tr •e* 09 to © 3 co ЛЭ re о О © s 09 to © © о re ЛЭ re о О Г) Я 0» ге н я ге “о н я 7 to tO А о to о 3 и4 Л> ге "° лэ ге ге о о *а W 09 to о © > о "О 09 to 8 3 ге лэ ге о 5 я Я ге лэ to © оо о ге лэ ге о £ 09 Я X to © © K’S fag fa ге ° ге 3 3 © § и Г9 н W ге лэ S g О © © Маяк-001 стерео Модель
сте-
СП О СП © © О © О © о ©©W©W©W©W© © © © © © о © © СО © СО © © © as -U © © lj © © © © © © © © © © © © © © '© © © © © © © © © © Скорость магнитной ленты, см/с
to to to to to to - to to to to © © totowtotowtoto г— © © © © Отклонение скорости магнитной ленты от номинального значения, ±%
OOOOOOOOOOOC3 to — tO — tO — tO — © — tO — ©©©©©©©WtO©©tO оооооооо©ооо to — ©to — to — — о — о © © © © © © оо © оо Коэффициент детонации, ±°/о
^.^.^^•©^•©^•©^©^ ppppwpwpwpwp — — — — — — — — — ^э — to ibOO^OCtOOOtOOOtOOtOO ООООСЛОСЛССЛОСЛО ©©©©©©©©ООО© ©©©©©©©©ООО© 40... 18 000 63... 12 500 40... 18 000 63... 12 500 63...6300 © со до о о о 40...20 000 40... 16 000 © © © © © © сл© — to — to ©to © © © © о © О О © © О О О О Рабочий диапазон частот, Гц
X I © —48 —44 00 £ £ 1 © о 1 1 —53 —53 сл to Относительный уровень помех канала воспроизведения, дБ
to © X 11 to © © to X to оо 1111 Сл Сл СЛ СЛ <— — © © 1 © © Относительный уровень помех канала записи — воспроизведения, дБ
3,5 3,5 3,5 03 03 СЛ СЛ 3,5 00 со 2,5 ю 1,5 Коэффициент гармоник, %
1 © © 1 © © 1 © Сл © © © © © ст. сл © © © © © © © Относительный уровень стирания, дБ
127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 Напряжение питания, В
1 1 4X2 4,5x2 4X2 СО 5X2 4^ 6X2 | | Выходная электри- ческая мощность, ВА (номинальная)
347X168X382 470X370X160 530X190X350 377X494X197 520X355X220 385X335X185 408X444X196 432X338X165 556X406X220 495X457X220 422X467X231 Габаритные размеры, мм
— co © 17 20 11,5 © 12,5 to © to 23,5 Масса, кг
м
о
fa
s
Основные параметры магнитофонов
Ь Д п н Х1С0Ч ТЭД о Ифр ?в -5" я о о к о *<ы о <э ь» о л *< ™ о *< S £§« "0 « 2 гс « 2 н гс 2 н £ <Г << м “я* ® я •ь ° 5 « Х S £ ЬЭ? М ? XS 2 * N м Я S о й “ “ О»о “ ьэ© “ too I ё “ *£- 012 2 °S© © 2 о «-© - “ - О н •ГС ’ГС © л Г5 Гс п н го сп Q н • Ц го -о Й S (0 тэ (0 ГС^э ©ЛЭ Л о Гс g Wg ° л о 3 Модель
t© 4ь 4ь. to 4ь 4- 4- 4- 4ь tO >4 4ь >4 4ь 4b 4b. 4b 4b Со *Л <] co -J -4 —1 —1 b»J CO M —1 ~4 bj^,bj -bl-bj 00 05 05 00 Ci 05 05 05 0000505 О ООО OO Скорость магнитной ленты, см/с
СЛ to to to to to to to co to to to to to to to to Отклонение скорости магнитной ленты от номинального значения, ±%
О О О О 000—00 ООО оо 4ь 4ь 4- « СО W СО СЛ СО « W СО СО « СО СЛ СЛ Коэффициент детонации, ±%
05 05 05 05 05 05 05 _0505 05 05 05 0505 СО СО СО СО СО СО СО ©СО СО СО СО СО СО СО : : : : : : : W: : : : : : : о о о о ooogtoto to to to to to О О О О ОООоСЛСЛ СЛ СЛ СЛ СЛСЛ О О О О ОООоОО ООО оо О О О О ООО ОО ООО оо Рабочий диапазон частот, Гц
Относительный уровень помех канала воспроизведения, дБ
1 1 1 1 1 1 1 1 1 1 III
ifrc. ifb СЛ 4- СЛ СЛ О to to to 00 00 05 05 05 05
1 1 1 1 1 1 1 1 1 1 4- 4ь 4ь 4b. 4ь 4ь 4ь ,£ь 4- 4ь > to to to to 0000005 05 bl —44 —44 —44 44 Относительный уровень помех канала записи — воспроизведения, дБ
4ь 4ь. СЛ СЛ СЛ СЛ 4 4ь - СЛ 4ь 4ь СЛ СЛ СЛ Коэффициент гармоник, %
1 1 1 1 1 JI 1 1 1 1 11 О О СЬСдОд Q> 05 05 05 0& 05 О © О О ©СЛСЛ © © © СЛ СЛСЛ Относительный уровень стирания, дБ
to to to to ^toto_^= to b©to - Г1?1 to- to- - Г1^?* Г1 CO COCO CO o - - — s? IO to to to tOb-bb to to to to b b © rr K _ to to to to toKjxcoto co to to £2 о о о о ogg О о о g r^g Напряжение питания, В
_ to to О © K> to to — — 05 CO 05 - о о © ©X X XXX ел - - to to to to to © © Выходная электри- ческая мощность, ВА (номинальная)
g g ~ ел — 05 05 g g tg £ ел ел СЛ to ООО 2 g} 05 о ®w X X X X XXX £ X X X XX q g g 2 СЛ-2 to tO to « g£ СЛ о СЛ ^5 © 05 3 03 x X X X XXX X X X X XX w СЛ О © «©© §0 00 2 to ©to СЛ СЛ О слое 00 00 — o ocn Габаритные размеры, мм
to to to CO 4b 4b 4b 4b C4 СЛ 00 ~1 «СЛСЛ to <1 СЛ to Масса, кг
Окончание табл. 1.1
