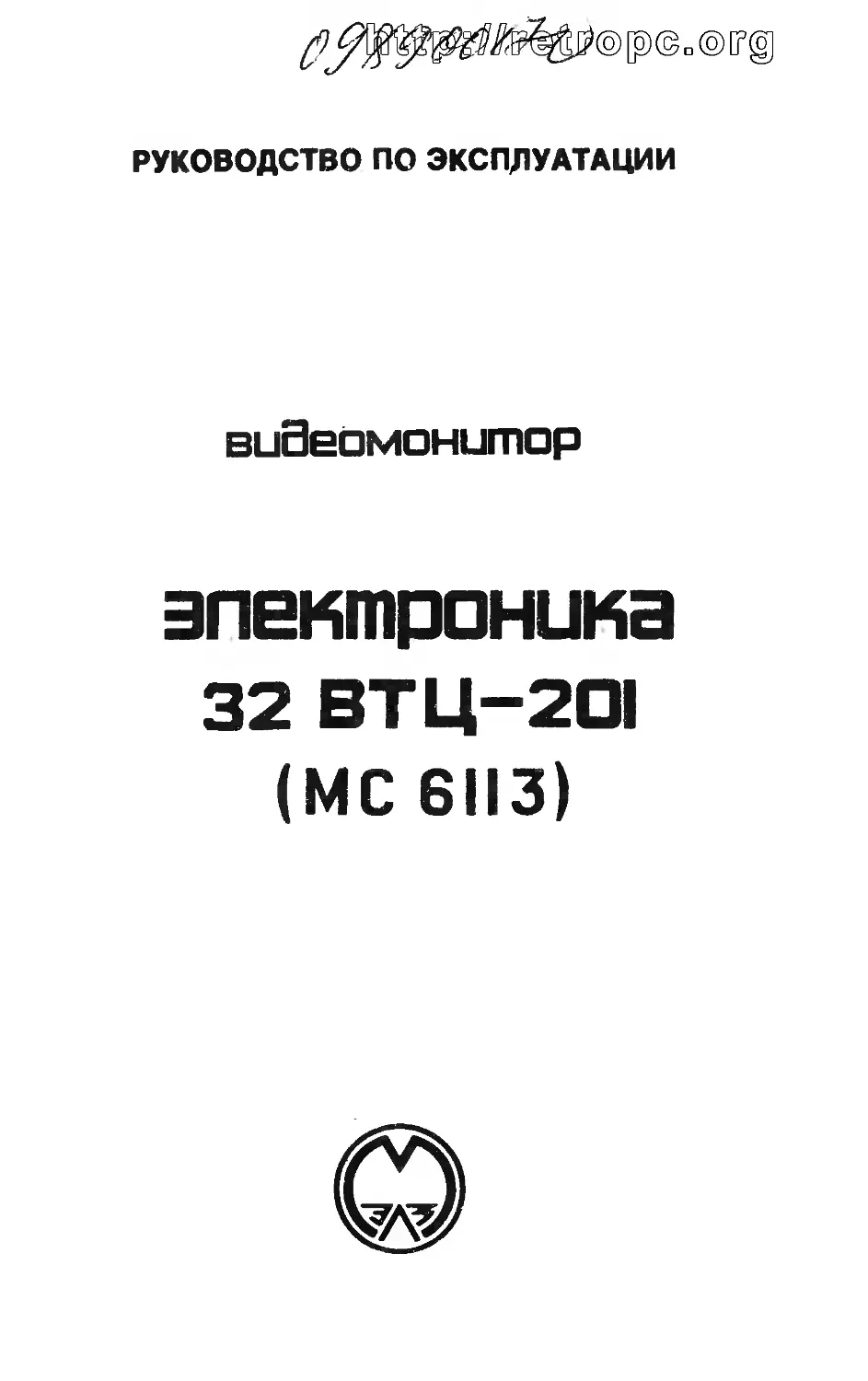

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
BuSedMOHumop
электроника
32 ВТЦ-201
(МС 6113)
в Ji и
Гарантийный ремонт и техническое обслуживание ви-
деомониторов "Электроника 32 ВГЦ-201” для покупа-
телей Москвы и Московской области производится по
адресу:
105037, г.Москва, ул.2-ая Парковая
дом^, $00 тел. 367-04-36 Ж-^-^5
Изменения в тексте руководства
I.	На стр.5
вместо ’’видеосигналы R,G,B положительной поляр-
ности уровня ТТЛ \А & >1 кОм; /
синхросмесь кадровых\и строчныхимпульсов отри-
цательной полярности ТТЛ уровня R fix ^1 кОм;
синхроимпульсы кадровоики-^строчной частоты поло-
жительной полярности ТТл\уровяя >1 кОм”
следует читать /	\
’’видеосигналы положительной полярности
уровня I В + Ь ^?<5х = 75 Ом К
синхросмесь Ядровых и строчный импульсов отри-
цательной/Полярности уровня I^qM В R Бх = 75 Огл
синхроимпульсы кадровой и строчной частоты поло-
жительной полярности ТТЛ уровняН&^ЗОО Ом”
2.	На стр.6
Вместо “К работе с видеомонитором допускаются ли-
ца, изучившие настоящее руководство, инструкцию
по технике безопасности при работе с данными из-
делиями , а также прошедшие инструхта?: ла рабочем
месте по безопасности труда.
<г?йдео?лс1штор сокместао^?®я^1?®Ж^®@.ч^1Г§]
может обслуживать один человек, имеющий квалифи-
кационную группу по технике безопасности не ниже
третьей, не молохе 18 лет и прошедший медицинское
освидетельствование” следует читать
"Не рекомендован для работа в школьных компьютерах
Сеанс одноразовой игру не должен быть более 10 ми-
нут" .
3.	На стр.14
абзац "В каждую индивидуальную коробку вложен
упаковочный лист с указанием товарного знака
предпр^ггия-изготовителя, дата упаковывания и
наименования видеомонитора" исключить.
4.	На стр.15
абзац "Срок хранения видеомониторов - 3 месяца*1
исключить.
5.	На стр. 16
аб-зац "Гарантийный срок эксплуатации видеомони-
торов устанавливается 18 месяцев со дня ввода i
эксплуатацию" дополнить "но не более 21 месяца
со дня отгрузки потребителю".
СОДЕ Ж®№®ЙР@[Р,©"®[Г®
Введение ......у.................................. 4
Назначение ....................................... 4
Общие указания ................................. 4
Технические данные ............................... 5
Комплектность ............................  -..... 6
Указание мер безопасности ........................ 6
Устройство и работа видеомонитора ................ 7
Порядок установки .............................   11
Подготовка к работе .............................. 11
Порядок работы ..............................     12
Характерные неисправности и	методы их устранения . 13
Маркирование и пломбирование ..................... 12
Тара и упаковка .................................. 14
Правила хранения ................................. 14
Транспортирование ................................ 15
Свидетельство, о приемке ......................... 15
Гарантии изготовителя ............................ 16
M[po№@GF@^©o@F(|0
ВВЕДЕНИЕ
Настоящее руководство по эксплуатации распространяется на
видеомонитор цветного изображения "Электроника 32 ВТИ-201
(в дальнейшем-видеомонитор) переносной, цветного изображе-
ния, на кинескопе с самосведением лучей 90°, импульсным
блоком питания и предназначено для изучения принципа рабо-
ты, технических характеристик, правил эксплуатации, условий
хранения и транспортирования видеомонитора с целью обеспече-
ния полного использования его технических возможностей.
НАЗНАЧЕНИЕ
Видеомонитор "Электроника 32 ВТИ-201" настольного типа
6КО.305.272 ТУ предназначен для отображения алфавитно-циф-
ровой информации черно-белого и цветного изображения при
совместной работе с бытовыми и игровыми компьютерами (ти-
па БК-0010-01).,
Видеомонитор рассчитан для эксплуатации в условиях с
внешними воздействующими факторами, соответствующими
2 группе по ГОСТ 2155-84.
Режим непрерывной работы не менее 24 часов при нормаль-
ных климатических условиях:
температура окружающей среды (20+5) С;
относительная влажность воздуха (60+15)%;
атмосферное давление от 84 до 107 кПа
(630+ 800 мм рт.ст.).
Пауза между циклами непрерывной работы не менее 1 часа.
ОБЩИЕ УКАЗАНИЯ
Проверка работоспособности видеомонитора проводится пу-
тем демонстрации качества изображения включенного видео-
монитора.
Перед включением видеомонитора проверьте сохранность
пломб, комплектность видеомонитора, ознакомьтесь с настоя-
щим руководством, с элементами управления и надписями к
ним.
n	Di]ftG[o)o^F@(lF@|o)©D©F®l
После хранения видеомонитора ив холодном помещении или^
после перевозки в зимних условиях его можно включить в
сеть не раньше, чем через 4 часа пребывания при комнатной
температуре в нераспакованном виде.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Номинальный размер рабочего поля экрана, мм Число символов на экране (число ви- димых точек 256x256)	154+8x219+10 32 символа х х 32 строки
Число цветов, не менее	8
Нелинейные искажения изображения, %, не более	7
Геометрические искажения изображе- ' ния, %, не более 2 Яркость изображения, кд/м , не менее	3 120
Контраст изображения на экране, не менее	25:1
Время готовности видеомонитора, мин, не более	3
Параметры сигналов:
видеосигналы R,G, В, положительной полярности уровня
ТТЛ R > 1 кОм;
вх
синхросмесь кадровых и строчных импульсов отрицательной
полярности ТТЛ уровня А > 1 кОм;
ВХ
синхроимпульсы кадровой и строчной частоты положительной
полярности ТТЛ уровня R >1 кОм.
ВХ
Видеомониторы должны быть работоспособными при электро-
питании от однофазной сети переменного тока 50 Гц. При этом
нормы качества электрической энергии при электропитании от
государственной энергетической системы - по ГОСТ 13109—87.
5
Потребляемая мощность, В-А, не более	70
Габаритные размеры видеомонитора, мм,
не более	385x3'60x371
Масса видеомонитора, кг, не более	13
Сведения о содержании драгоценных металлов в состав
типографского издания руководства по эксплуатации не вклю-
чают, а высылают предприятиям по запросу.
КОМПЛЕКТНОСТЬ
Комплектность:
Видеомонитор	1	шт.
Руководство по эксплуатации	1	шт.
Паспорт на кинескоп с гарантийным талоном	1	шт.
Запасные предохранители ВПБ6-11	3	шт.
Индивидуальная упаковочная тара	1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Видеомонитор устанавливать в месте, удобном для проведе-
ния работ, на расстоянии не менее. 1 м от радиаторов отоп-
ления.
Не устанавливать видеомонитор в. помещениях с влажно-
стью, превышающей 75%.
К работе с видеомонитором допускаются лица, изучившие
настоящее руководство, инструкцию по технике безопасности
при работе с данными изделиями, а также прошедшие инструк-
таж на рабочем месте по безопасности труда.
Видеомонитор совместно с бытовым компьютером может
обслуживать один человек, имеющий к ^алификационную группу
по технике безопасности не ниже третьей, не моложе 18 лет
и прошедший медицинское освидетельствование.
ВНИМАНИЕ! БУДЬТЕ ОСТОРОЖНЫ!
6
В видеомониторе имеются опасные для жизни напряжения
до 25 кВ.
Запрещается:
1)	включать видеомонитор при снятой задней крышке, ка-
саться монтажных проводов, отдельных деталей, узлов, распо-
ложенных на блоках и на цоколе кинескопа;
2)	заменять предохранители при включенной вилке в розет-
ку электросети;
3)	применять самодельные и нестандартные предохраните-
ли;
4)	оставлять видеомонитор во включенном состоянии без
присмотра.
Особую осторожность следует соблюдать в обращении с
кинескопом. Необходимо предохранять его от ударов и меха-
нических повреждений.
Не устанавливайте видеомонитор в непосредственной близо-
сти от легковоспламеняющихся и распространяющих огонь пред-
метов.
Не закрывайте вентиляционные отверстия в крышке и ниж-
ней части корпуса видеомонитора.
Розетка подключения вилки питания видеомонитора должна
находиться в доступном месте для быстрого отключения видео-
монитора от сети.
Выньте вилку шнура питания из розетки, если видеомони-
тор остается неработающим длительное время (более суток).
Если в видеомониторе произошло загорание, немедленно:
выньте вилку шнура питания видеомонитора из сетевой ро-
зетки;
если горение не прекратилось, то накройте видеомонитор
плотной тканью, чтобы прекратить доступ воздуха во внутрь
корпуса видеомонитора;
после ликвидации загорания направьте видеомонитор в ре-
монт.
УСТРОЙСТВО И РАБОТА ВИДЕОМОНИТОРА
В видеомониторе применен взрывозащитный кинескоп типа
32ЛК2Н размером по диагонали 32 см, с углом отклонения
электронного луча 90 , с щелевой маской и планарным располо-
жением электронно-лучевых пушек.
7
M[^№@GF@|6)©o©F<S]
В основу конструктивного решения видеомонитора положен
блочно-модульный принцип (основные функциональные узлы
принципиальной схемы выполнены в виде модулей, которые
устанавливаются на кроссплатах с помощью разъемных соеди-
нений), позволяющий проверять и ремонтировать каждый блок
и модуль в отдельности.
Видеомонитор состоит из 4 основных блоков:
блок разверток (БР), включающий в себя три основных
функциональных модуля:
модуль кадровой развертки (МКР);
модуль генератора строчной развертки (МГСР);
модуль коррекции (МК);
блок питания (БП),
блок видеоканала (БВК), включающий в себя один основной
функциональный модуль:
модуль видеоусилителей (МВУ RGB );
блок фильтров (БФ).
Кроссплаты блока видеоканала и блока разверток закреп-
лены на рамах, устанавливаемых в кронштейнах каркаса ви-
деомонитора.
Рамы могут поворачиваться вокруг вертикальной оси на 90 ,
тем самым обеспечивая свободный доступ к модулям и другим
схемным элементам видеомонитора при сборке.
Межблочные' связи в видеомониторе осуществляются посред-
ством жгутов.
В видеомониторе .предусмотрена система автоматического
размагничивания теневой маски и бандажа кинескопа.
Оперативные органы управления размещены на лицевой па-
нели и задней стенке видеомонитора. Внешний вид видеомони-
тора и расположение элементов управления приведены на рис.1
и рис.2.
Корпус видеомонитора выполнен из ударопрочного полистиро-
ла (см. рис.2?поз.1).
Для переноса видеомонитора в его корпусе предусмотрена
ручка (см. рис.2, поз.2).
1.	Передняя панель j
2.	Регулятор' ЯРКОСТЬ ,
3.	Регулятор КОНТРАСТНОСТЬ;
4.	Индикатор включения сети •
5.	Кнопка включения-выключения сети
8
,О;
о
ф
Рис.1. Внешний вид видеомонитора и расположение элемен-
тов управления со стороны передней панели
1 - передняя панель; 2 - регулятор ЯРКОСТЬ; 3 - регуля-
тор КОНТРАСТНОСТЬ; 4 - индикатор включения сети; 5 -
кнопка включения—выключения сети
Рис.2. Внешний вид видеомонитора и расположение элемен-
тов управления на задней стенке
1 - корпус; 2 - ручка переноса; 3 - входной соединитель
для ПЭВМ "АГАТ"; 4 - входной соединитель для
БК-ОО1О-О1; 5 - разъем с сетевыми предохранителями
Регуляторы цветного тона:
6 - зеленый-пурпурный
7 - красный-синий
10

1.	Корпус •
2.	Ручка переноса
3.	Входной соединитель для ПЭВМ "АГАТ"-
>
4.	Входной соединитель для БК-ОО1О-О1 ;
5.	Разъем с сетевыми предохранителями
Регуляторы цветового тона:
6.	Зеленый-пурпурный •
7.	Красный-синий
кев
ПОРЯДОК УСТАНОВКИ
Установку видеомониторов в зимнее время производить
только после выдержки в нераспакованном виде в закрытом
отапливаемом помещении не менее 4—х часов.
Произведите внешний осмотр видеомонитора v убедитесь
в его целостности, отсутствии механических повреждений в
корпусе.
Установите видеомонитор в помещении с нормальными
климатическими условиями, соответствующими 2-й группе.
ГОСТ 21552-84 на столе, размеры которого позволяют обе-
спечить удобство работы оператора. При выборе места для ус-
тановки видеомонитора следует иметь в виду, что расстояние
наилучшего восприятия составляет 0,7 м от экрана. Видео-
монитор устанавливается в наименее освещенной части поме-
щения, так как свет, падающий прямо на экран, снижает конт-
растность и яркость изображения.
Попссетините видеомонитор к внешним устройствам при по-
мощи жгутов, кабелей, подключив их к разъемам XS8 или XS9.
ПОДГОТОВКА К РАБОТЕ
Произведите внешний осмотр видеомонитора и убедитесь,
что он подключен к внешним устройствам при помощи жгутов,
кабелей.
Проверьте, соответствуют ли сетевые предохранители но-
минальному току 3 А.
11
Поставьте ручки ЯРКОСТЬ, КОНТРАСТНОСТЬ (см.рис.1;
поз. 2, 3) в крайнее левое положение. Кнопка включения-выклю-
чения сети (см. рис.1, поз.5) должна быть отжата.
Вставьте вилку шнура питания в розетку сети.
ПОРЯДОК РАБОТЫ
Обслуживание видеомонитора осуществляется одним лицом
обслуживающего персонала.
Специального оборудования, принадлежностей приборов и ин-
струментов для Обслуживания видеомонитора не требуется.
Нажмите кнопку включения сети (см.рис.1, поз.5). При
этом должен засветиться индикатор включения сети на перед-
ней панели (см.рис.1, поз.4).
Через 1-»2 мин после прогрева видеомонитора ручками
ЯРКОСТЬ и КОНТРАСТНОСТЬ (см.рис.1, поз.2 и 3) устано-
вите удобную для работы оператора яркость и контрастность
изображения.
Ручками цветового тона (см.рис.2, поз.6 и 7) установите
баланс белого воспроизводимого на экране видеомонитора чер-
но-белого изображения.
По окончании работы выключите видеомонитор, нажав на
кнопку ВКЛЮЧЕНИЕ-ВЫКЛЮЧЕНИЕ сети (см.рис.1, поз.5).
Ес.1и видеомонитор отключается на длительное время, следует
вынуть сетевой шнур из розетки электросети.
МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ
X
Маркировка видеомонитора отвечает требованиям
ГОСТ 21552-84.
На передней панели изделия нанесено его наименование:
"Электроника 32 ВТЦ—201".
На задней стенке имеется товарный знак предприятия-изго-
товителя; наименование видеомонитора: "Видеомонитор цвет-
ного изображения "Электроника 32 ВТЦ-201"; необходимые
предостерегающие и запрещающие надписи: "Внимание! Высоко^
напряжение!", "Запрещается включать в сеть со снятой зада зЙ
стойкой".
12
ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Наиболее характерные неисправности в работе видеомонитора и методы их устранения
приведены в таблице.
Наименование не-
исправности, внеш- нее проявление и дополнительные признаки	Вероятная причина	4	Метод устранения	Приме- чание
1	2	3 4
Нет растра	Неисправны сетевые предо- хранители. Неисправен видео- монитор	Заменить предохранители. Направить видеомонитор в ремонт
Нет изображения	Нет связи видеомонитора с бы-» товым компьютером. Неисправен бытовой компьютер »•	Проверить подсоединение кабе- ля к розетке модуля видеоуси- лителей R, G, В. Направить бытовой компьютер , в ремонт
Изображение пере- мещается по верти- кали и горизонтали	Отсутствие синхронизации. Нет связи видеомонитора с бытовым компьютером	Проверить кабель соединения видеомонитора с бытовым ком- пьютером
Оэ

Па шасси видеомонитор^ ё и	нс@>Й^1ия
со стороны задней стенки видеомонитора, наносятся порядко-
вый номер, месяц и две последние цифры года.
Видеомонитор опломбирован штампом ОТК предприятия-из-
готовителя. Пломба нанесена на правый верхний узел крепле-
ния задней стенки видеомонитора.
ТАРА И УПАКОВКА
Упаковка видеомонитора соответствует требованиям
ГОСТ 27016-86.
Видеомонитор упакован в индивидуальную упаковочную тару
с амортизационными прокладками, обеспечивающую сохранность
видеомонитора при транспортировании и хранении, выполнен-
ную в виде коробки из гофрированного картона.
В каждую индивидуальную коробку вложен упаковочный лист
с указанием товарного знака предприятия—изгс товитепя, /тать*
упаковывания и наименования видеомонитора.
На коробке указана транспортная маркировка видеоустрой-
ства, содержащая:
товарный знак предприятия-изготовителя,
условное обозначение видеомонитора "Электроника 32
ВТН-201",
масса брутто в кг,
номер или фамилия упаковщика,
манипуляционные знаки "Осторожно, хрупкое!", "Боится
сырости",
дата упаковки,
штамп ОТК.
условия штабелирования (не более 4-х рядов в штабеле).
ПРАВИЛА ХРАНЕНИЯ
Условия хранения видеомониторов должны соответствовать
ГОСТ 21552-84.
Упакованные видеомониторы должны храниться в складских
помещениях с воздушной средой, свободной от активных хими-
ческих примесей, вызывающих коррозию с пониженным пылесо-
14
держанием. В складских помещениях должна быт№ температура
от 5 С до 35 С и относительной влажностью воздуха не бо-
лее 85% без резких изменений
Упакованные видеомониторы должны храниться на расстоя-
нии не менее 1 м от отопительной системы.
Видеомониторы в зимнее время необходимо распаковывать
только в отапливаемом помещении, предварительно выдержав их
в нераспакованном виде не менее 4—х часов.
Срок хранения видеомониторов - ' 3 месяцев
ТРАНСПОРТИРОВАНИЕ
Транспортирование видеомониторов следует осуществлять в
упакованном виде по ГОСТ 21552—84 всеми видами закрытых
транспортных средств. Перевозки по железным дорогам через
районы с холодным климатом должны осуществляться только
в период с марта по ноябрь.
Видеомониторы, упакованное в индивидуальную тару, для
транспортирования должны быть размещены в контейнерах по
ГОСТ 27016-86.
Упакованные видеомониторы при транспортировании в кон-
тейнерах без стеллажей должны быть установлены в штабели.
Количество рядов в штабеле должно быть не более четырех.
СВИДЕТЕЧЬСТВО О ПРИЕМКЕ
Видеомонитор "Электроника 32 ВТЦ-2 01" 2.045.003
заводской номер №	соответствует техниче—
овиям* 0.3 05.272 ТУ и признан годным к эксплуата-
пускается под контролем Государственной при-
ГАРАНТИЙ![Р© о © Fg|
Предприятие-изготовитель гарантирует соответствие видео-
мониторов требованиям технических условий 43.305.272 ТУ
при соблюдении потребителем условий эксплуатации, хранения,
транспортирования, изложенных в настоящем руководстве по
эксплуатации.
Гарантийный срок эксплуатации видеомониторов устанавлива-
ется 18 месяцев со дня ввода в эксплуатацию.
Предприятие-изготовитель обязуется в течение гарантийного
срока безвозмездно устранять выявленные дефекты видеомонито
ров, если они обусловлены производственными причинами. В
случае нарушения потребителем правил эксплуатации, транспор-
тирования и хранения, а также в случае нарушения пломб пре-
тензии к качеству видеомониторов не принимаются.

Тира ж 60000
Информэлектро-Рекма Зак.441.
Е1.1
Гол.зв.
/?/

Е2
Гол.стир. /7—
звука —
10
ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА ВИДЕОМАГНИТОФОНА „ЭЛЕКТРОНИКА ВМ12"
DflGfifp □ W@fiF©[p(§c ©Fg
Е1.2
Синхро- /77)1
головка '-----1
Гол.стир.

?(>)[p©o©[?g]
Антенный
Выход
Al
Приема - передающее
устройство (ППУ)
5-XP1
Ц епь
+ 1ВВ	1
112В	2
Корпус	3
+ 45 В	4
-13В	5
I-XSI
Антенный у 0
Ц епь	^>-
Вых збука	3
Корпус	2
Вых. Видео	1
\-XS4
Цепь	-»
	1
Корпус	2
Вход видео	5
Корпус	4
Вход звука	5
Блок
комбинированный
XPI •
Ц ель
4 £~ 7 Корпус
Л
Л
ч
А
©

	Цель
1	Сгир. звуки
2	Корпус
3	Корпус
4	ЗАун. гол. с ЗСШНСЬ)
5	З^у/С. ГОА. (восгтромлвеЪ)
<4	Цепь
1	Вход звука
2	Корпус
3	ЗхоЭ видео

А2
XSI
Цепь	^7-
Цвет + ЭВ	1
+9В Тест-сигн
+ 93	м
Вых.звук	4
Корпус	5
Вых. видео	6
XS2
Выход
звука
У-	Ц епь
1	Корпус
2	Звук
1-ХР4	№.
44	Це.Яь
1	+ 98
2	Корпус
3	&ых. видео
4	Корпус
5	Вых. Звука.
M[S)^ 'F©ftF©[p©E©F®
©Ш[р)©п.©лв
1-ХР2
	Цепь
1	Цвет + 9В
2	+96 Тест- смгн.
3	+9В
4	Вых-звука
5	Корпус
6	Вых. видео
Дист.упр.
пуском (ДУ)
l-XSI
>-	Ц епь
1	Корпус
2	Управление
I-XS2
Вход аидео>—0—
Вход звука
I-XS3
>-	Ц епь
1	Вх. звука
2	Корпус
3	Вх звуки
1Ш[р SW©ft[?©[o)©o©Fg
С2 4Г
0,1 мн 1Г
Г/
1
ХР1 4
Сеть 220В
Сеть2208
2
HL I
SAI
SA2
9.2B
R2
615 41312
VTI
НТ818Б
19В
18,4ВГ?\~
1/75
A3
Блок БВЗ
XSI9
i I 2
XP6
„ Блок
датчика вращения
Блок управления
ХР5 БУ!
XSIO
Цель	УК
Водеопои. Л	1
Видеогол. А	2
Корпус,	3
Корпус	4
ВиЪеогол. П	5
ВиЪеогол. П	6
VT2
3
2
4
A6
Цепь	»-
Выхо'д	1
+ 98	2
Корпус	3
A5
A7
1
<
3
XSI
Блок
вращающихся головок
(БВГ)
Цепь
Дятч. 5О Гц
г_
з
4
	Ц епь
1	Дятчин ЗАПРАВКИ
2	Дятчин ннч. ре-рем.
3	Дятчнк расправки
4
5	Датчик пкузы
XPII
Цепь
Дятчик РОСЫ	1
	2
XP7
Цепь
тДвиг. эяпр.	1
- Двиг. зяпр.	2
		^>©Й[?©[р©о©^
1	Блокир. ЗАПИСИ
2	Кяссетн вниз
х<-	Цель
1	фотоЪатчик 1
2	фогодатчик 2
3
XP2
44	Ц епь
1	Эмиттео
2	Коллектор
3	Виза
IMi[p)S^ ?@G[?©[o)©o©[ ’g] XS22
л
2
22) ХР12
4<	Цепь
1	Смнхрогол овкн
2	Корпус
3	Пит. лампы
XP4
Цель
Дятч врящения	1
+ 9В	2
Корпус	3
XPI4
Цель
Дитч 5ОГц	1
	2
Обмотки 6ВГ-3	3
Обмотки БВГ- 2	4
Обмотка БВГ-1	5
ОБщ. пр. оЗм.	6
Диту, пол. 3	7
Днту. лол. 2	в
Дитч. ПОЛ. 1	9
ОБщ-лр. Ънтч.	10
Корпус	11
ПоЪмнгннчив	12
Цепь
+ 9В Кет воспр.	1
+9В Запись	2
Корпус	3
+ 98	4
	5
Цепь
+ 98 Нет записи	1
+5В Поиск	2
Имп. аереклитч.	3
ОпорА 50 Гц	4
	5
Ц епь
Имп. полей	1
ГГмп. полей	2
+ 98 Задери зал.	3
Камеря-анузл	4
+ 98 Her ПОРСК Я ПА УЗЫ	5
\Ьпз-хЯ
Ц епь
Подстройки	1
Подстройки	2
5
.7
а
XSI5
44	Конт.	Ц епь
6	к5	~ 14,58
5	Кб	~ 14,58
4	к7	~ 38
3	к8	~ 38
2	к9	~ 53,5 В
1	к10	~ 24,98
Ц ель
\XSI6
±
1
Конг.
кН Корпус
К2
К1


оХВЗ
-ОХВ4
о ХВ1
-оХВ2
ОХВ5
-ОХВ6
-оХВЮ
-оХВН
ОХВ12
-ОХВ7
ОХВ8
-оХВ9
ОХВ13
ОХВ14
ОДмоткл БВГ-3
Обмоткв БВГ-2
ОДмоткя БВГ-1
Общий обмоток
ДятуикЗ
Дитуик 2
Дятчяк 1
Общий датчиков
Корпус_______
ПоЪмнгннчнв.
6
7
В
9
10
11
12
XS2
XS3
10
11
12/
XS33
io)

Т2А
//>

XS40 Блок электродвигателей
С2
I
1
3
4
/к	Цель
1	ЭПв (+)
2	ЭП& (-)
3
4	Корпус
5	Дет чик
Скорости 3/78
С1
(Ш[рёЖ^[?©[р)©о©[?®
XPI5 (2
Цепь
ЭПВ (-+)	1
ЭПВ (-)	2
	3
Корпус	4
Диту. скор. ЭПВ	5
XPI
Цепь
Корпус	1
+ 58	2
Запись	3
Пнузн	4
Кониндн В1	5
Ко мн иди 82	6
Комнндн 85	7
Коноид я ВО	8
Вперед	9
Комннда СО	10
Команда С1	11
Дату, росы	12

©C)@o©Fg]
9
13
17
1
т
з
'й
-Дт	Ц ель
1	Корпус
2	+ 5В
3	Запись
4	ПЯУЗП
5	КомннЪл В1
6	КомннЪн В2
7	КомннЬн 83
S	КоманЗя ВО
9	Зггсред	[
10	Комям'Ьн СО
11	Комн Hi ff С1
12	Днтч. росы
1
z
«с	Ц епь
1	- 13В
2	-+18В
3	Корпус
4	~ ЗВ
5	-Зв
XS43 XPI
1
2
Ц ель
Выход тяймеря
Вкл тяймеря
Уст, тяйгиеря
_________А9
Блок
коммутации
Цепь	4У
Поиск	1
Днтч. РОСЫ	2
Стоп	3
7
2
AIO
Таймер
Цепь
Корпус
1
Конденсагор\	|—, -f74700мн
ХР13
Цель	6У
Поиск	1
Днту- росы	2
Стол	3
All
XS26
3 1 2
И
г
к
Стабилизатор (fa
CH (fa
ХРЗ	XS38
Ц ель	оЛовоД ।	! +183 элв |	Пит. вкл. I	| уиюд 1иц	1 1	41 7
*		СЧ				Ч)
XP8
Цепь
Вход тлймера	1
Уст- Той мер я	2
Зя пись с тлим	5
345
Устройство
включения
XS24
©17
\XSI7 \XS23
w
и
XS28
£
41
XI


		сч
-0	41	41
	«О
		О'
	1 ✓	т

А4
41
Цепь
+12,58	1
Пит. ВЫКА.	2
Корпус	3
ХР4
Цель
+ 1ВВ	1
+128	2
Корпус	3
+458	4
-13 В	5
\XS39
IB
	Ц ель
1	Выход тпймеря
2	Хет тнймеря
3	Знпись с тлим.
Ц ель
+ 12.58
Корпус
+ 12,5 В
Пит. выкл.
Корпус
1
g
з
/
2
3
ПО-3 Т-10 3.402
