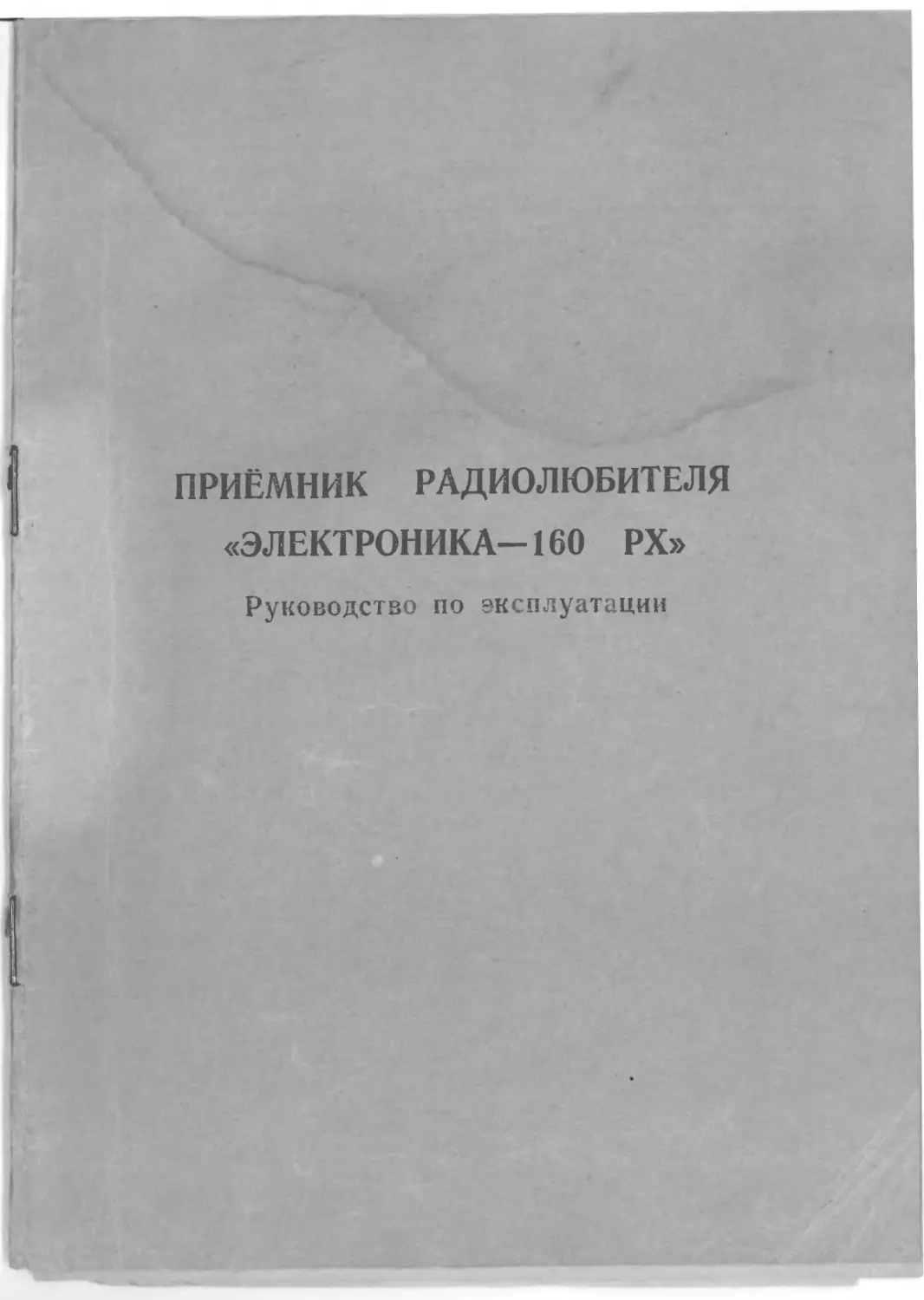

ПРИЁМНИК РАДИОЛЮБИТЕЛЯ
«ЭЛЕКТРОНИКА-160 РХ»
Руководство по эксплуатации
ПРИЁМНИК РАДИОЛЮБИТЕЛЯ
«ЭЛЕКТРОНИКА-160 РХ»
Руководство по эксплуатации
Особенностью конотру^ад приемника/являетоя.наличие в составе
собственных щуысв звука типа работа "иетронома". Это явленле не
< < г ДО ICQSQTtu’ П] 1© .•ЛГ.З (в ТО'* ЧЛСЛ8—ДТВЛ**
тсльяооть)0 лри работе на внешнюю антенн; собственные '~тш прием- 1
ш^ка5 в там числе звук, тина работа "Метронома** полностью часки— I
руют<й1 эишра а, тем более сигналаид принимаемых радпост&ч— I
1а:1йо рол схождение ввусс типа работы Метронома* обусловлено I
особенностью фунмНиондрования цифрового! бло.ча радиоприемника о <
Внимание!
При покупке приемника требуйте проверки его работоспо-
собпости.
Убедитесь, что в гарантийном талоне на приемник постав-
лены штамп магазина, разборчивая подпись или штамп про-
давца и дата продажи.
Помните, что при утере гарантийного талона Вы лишае-
тесь права на гарантийный ремонт.
Проверьте сохранность пломб иа приемнике
лектность.
и его комп-
После храпения приемника в холодном помещении, или
после перевозки в зимних условиях перед включением в сеть
надо дать ему прогреться до комнатной температуры в тече-
ние 1—2 час. Прежде чем включать приемник, внимательно
ознакомьтесь с настоящим руководством.
Для начинающих радиолюбителей:
Помните, что использовать приемник в трансиверном ре-
жиме (т. е. как передающий аппарат) можно только после
получения разрешения от органов Госипспекции электросвязи.
Прежде чем приступить к постройке усилителя мощности
и подключать его к приемнику необходимо обратиться в мест-
ный радиоклуб или райком ДОСААФ. Там Вам помогут офор-
мить личный позывной для работы в эфире.
Помните, что работа в эфире без позывного сигнала, рав-
но как и с вымышленным позывным расценивается как ра-
дпохулиганство и несовместима с высоким званием советского
ра тиоспоргсмена.
1. Общие указания
Приемник радиолюбителя «Электроника-160 РХ» предназ-
начен для наблюдения за работой Суу и ss В радиолюби-
тельских оанцнй в диапазоне 160 м (1850—1950 кГц).
Кроме того, приемник может быть использован в качестве
частотомера с полосой измеряемых частот не менее 0,1 — 9,5
МГц, а также (с дополнительным усилителем мощности) в
качестве любительского трансивера на диапазон 160 м.
За основу схемы* приемника взята приемная часть тран-
сивера «Радио-76» (с небольшими изменениями), разработан-
ного в лаборатории журнала «Радио», (см. журнал «Радио»,
1976 г. — № 6, 7).
2. Технические характеристики:
— диапазон принимаемых частот не менее 185'0—1950 кГц
(нижняя боковая полоса);
— чувствительность (при соотношении сигнал-шум 10 дБ)
не хуже 5 мкВ;
— подавление зеркального канала не менее 30 дБ; -
— нестабильность частоты гетеродина не более 500 Гц-час;
— полоса пропускания по уровню 6 дБ—3 кГц;
— величина расстройки в центре диапазона не менее 3
кГц (на краях диапазона величина расстройки не нормирует-
ся);
— полоса частот, изменяемых частотомером, не менее 0,1 —
95 МГц;
— входное сопротивление частотомера не менее 10 кОм;
— точность установки частоты ио цифровой шкале —
100 Гц;
— минимальная и максимальная амплитуда сигнала на
входе частотомера 1— 50 В;
— максимальное напряжение SSB-сигпала на выходе
приемника не менее 0,1 В;
— напряжение питания па выходе приемника (для внеш-
него усилителя мощности) не менее + 15 В при токе нагрузки
до 0,5 А;
— питание приемника 220В, 50 Гц;
— потребляемая мощность не более 50 Вт;
— габариты 350x304x115 мм;
— масса не более 5 кг.
4
3. Комплектность
— приемник «Электроника-160РХ» — 1 шт.;
— телефонно-микрофонная гарнитура ТМГ-1 — 1 шт.;
— предохранитель ВП-I-IA— 1 шт.;
— коробка — 1 шт.;
— руководство по эксплуатации — 1 шт.
4. Замечания по технике безопасности
Прежде всего: приемник необходимо заземлять. Это очень
важно по двум причинам. Во-первых, заземление повышает
эффективность антенны (а значит и дальность приема); во-
вторых, заземленный приемник безопасен в работе, т. к. слу-
чайно попавшее па корпус сетевое напряжение будет блокиро-
вано. Для заземления можно использовать водопроводные
трубы. Участок трубы необходимо зачистить от краски, одеть
па трубу жестяной (или медный) хомут с припаянным к не-
му проводом заземления и затянуть хомут винтом с гайкой,
затем соединить другой конец провода с клеммой, обозна-
ченной знаком на задней панели приемника. Подойдут
для этой цели и трубы центрального отопления. Газовые тру-
бы лучше нс использовать. Во -первых, это опасно, во-вторых,
они могут вообще не иметь контакта с землей.
Перед заменой предохранителя в приемнике не забудьте
вынуть вилку из розетки электросети.
Пе применяйте самодельных предохранителей — это мо-
жет вывести приемник из строя.
Не оставляйте без присмотра включенный приемник на
длительное время? При длительных перерывах в работе реко-
мендуется вилку шнура питания вынуть из розетки электросе-
ти.
При работе с приемником не кладите па вентиляционные
отверстия верхней крышки посторонние предметы, затрудня-
ющие циркуляцию воздуха внутри приемника и ведущие к его
перегреву.
Вполне возможно, в процессе эксплуатации приемника
Вам захочется что-то изменить, либо улучшить в его схеме.
Снимая верхнюю крышку, будьте особенно внимательны.
Помните, что на первичной обмотке силового трансформатора
— 220 В!
Особенно опасен выключатель питания «СЕТЬ». Па нем
присутствует сетевое напряжение даже в отключенном состоя-
5
нпп, Поэтому, чтобы гарантированно избежать поражения
электрическим током, лучше всего вынуть вилку шнура пита-
ния из розетки электросети.
При работе иол напряжением (к сожалению, этого не из-
бежать при наладке и опробовании), будьте особенно внима-
тельны. При измерении один щуп прибора должен быть по-
стоянно на корпусе. Все измерения производить держась толь-
ко за изо,тированный конец щупа и только одной рукой. Ста-
райтесь не замыкать концом щупа соседних с измеряемой то-
чек.
Прежде чем что-либо перепаивать в схеме, убедитесь, что
на жале паяльника нет никаких посторонних напряжений. Для
верности лучше всего жало заземлить. При пайке нс перегре-
вайте транзисторы и микросхемы — применяйте теплоотвод.
Категорически запрещается паять схему под на пряжени-
ем. Нс допускайте к своему рабочему месту посторонних лиц.
Не оставляйте без присмотра включенный разобранный при-
емник — это опасно для окружающих. Если Вы используете
приемник в трансиверном режиме (с усилителем мощности),
примите все меры, чтобы в Ваше отсутствие аппаратуру нель-
зя было включить.
Чтобы избежать поражения атмосферным электричеством
не забывайте заземлять антенну (особенно в летнее время).
Старайтесь не работать во время грозы.
5. Устройство и работа приемника
5.1. Функциональная схема.
Приемник состоит из следующих основных узлов и блоков:
— блок питания;
— основной блок;
— цифровая шкала.
Блок питания выдаст напряжения 4- 12, +5 и +200 В для
питания основного блока, цифровой шкалы и цифровых ин-
дикаторов соответственно.
Основной блок состоит из полосового фильтра, усилителя
промежуточной частоты, двух балансовых смесителей, усили-
теля низкой частоты, узла автоматической регулировки уси-
ления, генератора плавного диапазона, кварцевого генерато-
ра, телеграфного гетеродина и электронною коммутатора.
Цифровая шкала состоит из платы формирователей и пла-
ты индикаторов. На плате формирователей расположены
6
входной усилитель, два формирователя, делитель и коммута-
>р. На плате индикаторов расположен реверсивный счетчик,
блок памяти, дешифратор и цифровые индикаторы.
На перешей панели приемника расположены:
— кнопка АРУ, нажатием которой осуществляется вклю-
чение автоматической регулировки усиления (АРУ) прием-
ника и подключение к ней миллиамперметра (с током полно-
го отклонения I мА), который в инном случае играет роль
s — метра;
— ручка УС ВЧ, поворотом которой осуществляется ре-
гулировка усиления приемника по высокой частоте;
— гнездо ТЛФ для подключения телефонно-микрофонной
гарнитуры;
— ручка ЧАСТОТА кГц вращением которой осуществля-
йся настройка приемника на станцию;
— узел расстройки (ручка РАССТР и кнопка ВКЛ), с
помощью которого осуществляется расстройка приемника
при отключенной кнопке УПР;
— кнопка УПР, при нажатии которой формируется В
сигнал на выходе приемника;
— кнопка СЕТЬ — включение приемника.
На задней панели приемника расположены:
— гнездо ВХОД ЧАСТОТОМЕР и кнопка ВКЛ. При
пажа!ни кнопки цифровая шкала переводится в режим часто-
томера;
— гнездо КЛЮЧ и кнопка ВКЛ. При замыкании гнезда
телеграфным ключом и нажатии кнопки УГ Р на выходе
приемника формируется С IV — сигнал;
— гнездо ВЫХОД ВЧ, предназначенное для съема сфор-
мированного ** В или С i\r сигнала при нажатой кнопке
УПР;
— гнездо ВЫХОД + 15 В предназиго еш < тля съема
напряжения питания (управления) внешнего усилителя при
нажатой кнопке УПР;
. — гнездо АНТ, предназначенное для исключения антен-
н ы;
— клемма заземления, обозначен! ая зп< ком ;
— сетевой предохранитель IA.
Принципиальные схемы узлов и блоков приемника при-
ведены в приложении.
5.2. Принципиальная схема.
5.2.1. Основной блок (рис. 1,2).
7
к
Сигнал* с гнезда ХТ2 АНТ через полосовой фильтр
! ICIC2C3 | 2 и согласующий широкополосный трансформа,
тор Т1 поступает на первый кольцевой смеситель, выполнен-
ный па дио tax УД1 . . . УД4. Напряжение генератора плав-
ного диапазона частотой 2350 . . .2450 кГц подастся на сме-
ситель через резистор Р I и конденсатор С51. На выходе коль-
цевого смесителя выделяется сигнал промежуточной часто-
ты 500 к! и, который усиливается усилителем на транзисто-
ре VTI. Предварительную фильтрацию сигнала и согласова-
ние осуществляет колебательный контур L 5 {, 6С8С9С10.
Основная фильтрация осуществляется электромеханическим
фильтром 1, включенным в коллекторную цепь транзисто-
ра VTI.
Дальнейшее усиление сигнала осуществляется микросхе-
мой АГ нагрузкой которой является колебательный контур
L 7С22. С катушки связи р 8 сигнал через шпрополосный
согласующий трансформатор ТЗ поступает на второй коль-
цевой смеситель па диодах УД10 . . . УД13. Напряжение ге-
теродина частотой 500 кГц подается на второй смеситель
через резистор Р13 и конденсатор С23.
Прошедший через фильтр нижних частот L 10С26Р15С27
сигнал низкой частоты усиливается микросхемой А2 и тран-
зисторами VT3 . . . VT5. Нагрузка усилителя низкой часто-
ты (низкоомный телефон) подключается через конденсатор
С35.
Генератор плавного диапазона собран на транзисторе
VT6. Изменение частоты генератора осуществляется подачей
управляющего напряжения па варикап УД 19, входящий в
колебательный контур р 11С39С41С43. На транзисторе VT7
выполнен буферный каскад. Напряжение питания генератора
плавного диапазона, варикапа и буферного каскада стаби-
лизировано стабилитронами УД20, УД 15 и УД21.
Генератор па частотуш500 кГц выполнен па транзисторе
VT12. Частота генератора стабилизирована кварцевым резо-
натором В Г
Генератор плавного диапазона и кварцевый генератор на
500 кГц коммутируются с помощью электронного коммута-
тора, выполненного на транзисторах УТ8 . . . VT11 и диодах
УД22 . . . УД25. С генератора плавного диапазона высоко-
частотное напряжение частотой 2350 . . . 2450 кГц подастся
на электронный коммутатор через конденсаторы С50 и С60.
Напряжение частотой 500 кГц с кварцевого генератора по-
дается на коммутатор через конденсаторы С54 и С56. При
отжатой кнопке УПР на вывод 13 основного блока поступа-
ет напряжение 4- 12В, а на вывод 14-013. В этом случае дио-
ды УД22 и УД24 открыты, а УД23 и УД25 закрыты напря-
жением на эмнттериых резисторах Р32 и Р39. Напряжение
частотой 500 кГц поступает через диод УД24 и транзистор
VПО на второй кольцевой смеситель, а частотой 2350 . . .
2450 кГц через диод УД22 и транзистор VT8 на первый коль-
цевой смеситель. При нажатой кнопке УПР на вывод 13 по-
дается 0В, а па вывод 14 + 12 В. Диоды УД23 и УД25 от-
крываются, а диоды УД22 и УД24 — закрываются. Теперь
напряжение частотой 500 кГц поступает через диод УД23
и транзистор VT9 на первый смеситель, а частотой 2350 . . .
2450 кГц через УД25 и УТ11 — на второй смеситель. Сфор«
мпрованпый однополосный сигнал снимается с трансформато-
ра Т4 и через вывод 17 подается па гнездо ХТ6 ВЫХОД ВЧ.
Каскад на транзисторе VT1 имеет регулируемый коэффи-
циент усиления. При отжатой кнопке УПР на базу транзис-
тора VT1 с переменного резистора РЗ УС ВЧ через вывод 9
основного блока подается напряжение смещения.
Резисторы Р6 и Р7 через вывод 10 и контакты кнопки
УПР соединены с корпусом, диод УД27 открыт напряжени-
ем, падающим на резисторе Р5. Конденсатор С18, подклю-
ченный параллельно резистору Р5, уменьшает отрицательную
обратную связь по переменному току. Усиление каскада
в этом случае максимально. При нажатой кнопке УПР па
вывод 10 подастся + 12 В, диод УД7 закрывается и конден-
сатор С18 отключается от резистора Р5. Коэффициент уси-
ления каскада скачкообразно уменьшается. Цепочка УД5,
УД6, Р7 обеспечивает подачу па базу; транзистора VT1 при
нажатой кнопке УПР постоянного смещения, не зависящего
от напряжения на выводе 9, т. е. от установленного уровня
усиления при отжатой кнопке УПР.
На транзисторе VT2 выполнен усилитель АРУ. На вывод
И через кнопку S В2 АРУ подается напряжение с выхода
усилителя низкой частоты. Это напряжение выпрямляется
' диодами УД26, УД8 и конденсатор С19 заряжается. Транзис-
тор VT2 приоткрывается и уменьшает коэффициент усиле-
ния микросхемы А1. В эмиттерной цепи транзистора VT2
через контакты переключателя s ВЗ включен прибор РА,
выполняющий функцию измерителя силы принимаемых сиг-
налов.
При нажатой кнопке УПР предусмотрено два режима
работы — формирование однополосного и телеграфного сиг-
9
палов. Угольный микрофон, на работу с которым предусмот-
рен микрофонный вход, работает при пониженном токе пи-
тания, чем достигается снижение сто чувствительности и
уровня шумов, улучшается частотная характеристика и
повышается надежность работы. Через замкнутые контакты
кнопки s В1 ТЯГ, вывод 3 основного блока и гасящий ре-
зистор Р20 питающее напряжение подастся па микрофон.
Напряжение звуковой частоты амплитудой около ЮОмВ че-
рез разделительный конденсатор С7 и дроссель р 4 подаст-
ся на первый кольцевой смеситель, выполняющий функцию
балансового модулятора. Резистор Р2 служит для баланси-
ровки схемы в целях наибольшего подавления уровня несу-
щей частоты. Двухполосный сигнал подастся па усилитель
па транзисторе VT1, в коллекторную цепь которого включен
электромеханический фильтр 1, выделяющий верхнюю бо-
ковую полосу. Напряжение верхней боковой полосы усилива-
ется каскадом па микросхеме А1 и поступает па второй коль-
цевой смеситель, где смешивается с напряжением генерато-
ра плавного диапазона и подается через вывод 17 на гнездо
ХТ6 ВЫХОД ВЧ.
При нажатии кнопки s Bl ТЯГ снимается напряжение
питания с микрофона. Генератор телеграфного сигнала час-
тон 501 кГц выполнен на транзисторе УТ 13. Его коммута-
ция осуществляется в эмиттерной цепи телеграфным ключом,
который подключается к гнезду ХТ1 КЛЮЧ. Для улучшения
формы сигнала служит цепочка Р48С72. Напряжение часто-
тотой-501 кГц выполнен на транзисторе VT13. Его коммута-
транзистора VT1 и далее усиливается и преобразуется как
и при формировании однополосного сигнала.
5.2.2. Блок питания (рис. 3, 4).
Блок питания выдает выпрямленное и отфильтрованное
напряжение 4- 15 В и + 200 В, стабилизированное напряже-
ние +12 В и +5 В.
На выводы 1, 2 блока питания с трансформатора Т1 по-
дается переменное напряжение, которое выпрямляется бло-
ком диодов УДЕ Стабилизатор напряжения +5 В выполнен
на транзисторах VT1, VT2 и стабилитроне УДЕ Стабилизи-
рованное и отфильтрованное напряжение для питания циф-
ровой шкалы снимается с вывода +5 В.
На выводе 3, 4 подается переменное напряжение, которое
выпрямляется блоком диодов УД2 и фильтруется конденса-
тором С2, а затем подастся па гнездо ХТ5 ВЫХОД +15 В
и на стабилизатор на транзисторе VT3 и стабилитронах УД5,
10
\ТД6. Стабилизированное напряжение для питания основного
блока приемника снимается с вывода +12 В. •
Напряжение +200 В, снимаемое с блока диодов УДЗ,
служит для питания анодов цифровых индикаторов.
5.2.3. Цифровая шкала (рис. 5—8).
Цифровая шкала состоит из платы формирователей и
платы индикаторов.
Принцип работы шкалы состоит в поочередном счете час-
тот опорного генератора (500 кГц) и генератора плавного
диапазона (2350 . . . 2450 кГц) в реверсивном счетчике за
строго определенные периоды времени. Кроме того, шкала
может работать в режиме частотомера с полосой пропуска-
ния 0,1 ... 9 МГц и точностью отсчета 100 Гц. Сигнал ге-
нератора плавного диапазона приемника с вывода 6 основ-
ного блока через переключатель ЧАСТОТОМЕР поступает
на вывод 2 платы формирователей. Диоды УД1 и УД2, вклю-
ченные встречно-параллельно, служат для защиты транзис-
тора VT1.
Усилитель - ограничитель входных сигналов выполнен па
транзисторах VT1 и VT2.
Каскад на микросхеме Д7 формирует из напряжения
с частотой генератора плавного диапазона прямоугольные
импульсы, поступающие на ключевой элемент ДЮ.2.
Напряжение частотой 500 кГц с вывода 19 основного бло-
ка поступает па вывод 8 цифрового блока. На микросхеме
Д1 выполнен формирователь импульсов, с выхода которого
прямоугольные импульсы подаются на ключевой элемент
Д10.1 и на микросхему Д2 (делитель па 5).
На микросхемах ДЗ . . . Д6 собран делитель частоты
с коэффициентом деления 10000, в результате чего па микро-
схемы Д8, Д11.2, Д11.1 (через Д9.1) подаются тактовые им-
пульсы частотой 10 Гц.
Делитель частоты на 5, входящий в состав микросхемы
Д8, формирует на своих выходах 9, 8, 11 последовательно-
сти импульсов, показанных на рисунке 8 в приложении к дан-
ному руководству. Из этих импульсов на выходах микросхем
Д9.2, Д9.3 и Д9 4 формируются импульсы, управляющие про-
хождением информации через каскады устройства.
Импульсы с выхода Д12.2< поступая на входы Р микро-
схем Д13 . . . Д18, устанавливают все разряды реверсивного
счетчика в нуль. Затем импульс с выхода 9 микросхемы Д8,
поступая на вход 10 микросхемы ДЮ.2, разрешает прохож-
дение сигнала с частотой генератора плавного диапазона
11
па вход 5 микросхемы Д13. В счетчике Д13 . . . Д18 записы-
вается число, соответствующее частоте генератора плавного
диапазона. Цена младшего разряда, записанного в микросхе-
ме Д13, составляет 10 Гц, цифра единиц мегагерц записыва-
ется в микросхеме Д14.
Импульс с выхода И микросхемы Д8, поступая па вход
13 элемента Д10.1, разрешает прохождение сигнала с часто-
той 500 кГц па вход 4 обратного счета микросхемы Д13. Па
входе 1 элемента Д10.1 должен присутствовать потенциал
логической единицы с переключателя а* В5 ЧАСТОТОМЕР.
В счетчике Д13 . . . Д18 записывается число, соответствующее
разности частот генератора плавного диапазона и кварце-
вого генератора.
Короткий положительный импульс с выхода элемента
Д12.1 поступает на входы записи информации выходного ре-
гистра памяти Д19 . . . Д23, и число, соответствующее выход-
ной частоте, переписывается из счетчика в триггеры регист-
ра, после чего цикл измерений повторяется.
Выходные сигналы с регистра памяти поступают на де-
шифраторы Д24 . . . Д28, которые управляют индикаторами
II1 ... Н5.
Для работы .шкалы в режиме измерения частоты необхо-
димо нажать кнопку В5 ЧАСТОТОМЕР и к гнезду ХТ7
ВХОД подключить внешний генератор. Своими контактами
переключатель s * В5 отключает вход цифрового блока от ге-
нератора плавного дпапазоца и подключает его к гнезду
ХТ7 ЧАСТОТОМЕР ВХОД, а на вход 1 элемента Д10.1 че-
рез выход 3 подастся потенциал логического нуля, тем са-
мым запрещается прохождение сигнала частотой 500 кГц
на вход счетчика.
Расширить диапазон измерений частотомера можно ис-
пользуя импульс длительностью 200м.сек с выхода 8 микро-
схемы Д8. Для этого предварительно необходимо частоту
входного сигнала разделить на 2 с помощью высокочастот-
ного триггера I# произвести необходимую коммутацию клю-
чевых элементов Д9.2, ДЮ. 1 и ДЮ.2. (См. статью С. Бирю-
кова «Цифровая шкала и электронные часы» в журнале «Ра-
дио» № 9 за 1977 г.).
5.2.4. Органы управления и настройки.
Перестройка приемника по диапазону осуществляется
подачей управляющего напряжения па варикап с движка
переменного резистора Р7 ЧАСТОТА кГц. При отжатой кноп-
12
ке s В4 РАССТР. ВКЛ последовательно с резистором Р7
включены резисторы Р6 и Р1 (через контакты переключате-
ля s ВЗ УПР). При нажатой кнопке s В4 РАССТР. ВКЛ
вместо резистора Р6 последовательно с резистором Р7 вклю-
чается переменный резистор Р5 РАССТР., которым можно
осуществлять расстройку приемника. Резистор Р1 н резис-
тор Р22 (размещен на основной плате) служат для установ-
ки границ перекрытия генератора плавного диапазона. При
нажатой кнопке S ВЗ УПР резистор Р1 подключается к ре-
зистору Р6 и расстройка приемника отключается.
При нажатии кнопки УПР измерительный прибор РА
переключается с режима измерения силы принимаемых сиг-
налов на режим измерения тока нагрузки. Одновременно к
нему через выводы 15 и 16 основного блока подключается
шунтирующий резистор Р14. При этом ток полного отклоне-
ния прибора пе превышает 0,5 А. Нагрузка (транзисторный
усилитель мощности или обмотка реле коммутации) подклю-
чается к гнезду ХТ5 ВЫХОД +15 В. Для защиты блока пи-
тания приемника от коротких замыканий в цепь нагрузки
включен предохранитель р 1.
Регулировка усиления приемника осуществляется резис-
тором РЗ УС ВЧ.
Применение и назначение остальных гнезд и кнопок опи-
сано выше, при рассмотрении работы соответствующих бло-
ков.
Питание приемника осуществляется от сети 220 В 50 Гц.
При.нажатии кнопки я В6 СЕТЬ питающее напряжение по-
дается через сетевой предохранитель к 2 на силовой тран-
сформатор Т1.
5.3. Работа с приемником.
Перед началом работы приемник необходимо заземлить!
Для прослушивания сигналов радиолюбительских станций
необходимо подключить к приемнику антенну и гарнитуру.
Все кнопки установите в отключенное состояние. Нажмите
кнопку СЕТЬ. Поворотом ручки ЧАСТОТА КГЦ настрой-
тесь па желаемую станцию. Уровень громкости регулируется
поворотом ручки УС ВЧ. При нажатии кнопки АРУ вклю-
чается АРУ приемника и & -метр (миллиамперметр).
Для работы в режиме частотомера необходимо нажать
кнопку ЧАСТОТОМЕР ВКЛ. па задней панели приемника.
Подача сигнала на вход частотомера должна осуществляться
с помощью коаксиального кабеля.
13
Подключение внешнего усилителя производится по схе-
ме рис. 9 приложения,
В качестве реле КР1 можно использовать любое реле
на 9 . . . 15 В. Если напряжение + 15 В нельзя использовать
для питания усилителя (например, если усилитель лампо-
вый), ю другие контакты реле необходимо использовать для
коммутации анодных цепей ламп. При подключении внешне-
го усилителя необходимо иметь ввиду следующее. Внутри
приемника в цепь + 15 В последовательно включен предо-
хранитель па 1 А. Он предназначен для защиты схемы вы-
прямителя от короткого замыкания в этой цепи. Будьте вни-
мательны! Не допускайте к. з. или бросков тока свыше 0,5 А
при подключении усилителя.
Телеграфный ключ подключается к гнездам КЛЮЧ на зад-
си панели приемника. Нажатием рядом расположенной кноп-
ки ВКЛ отключается микрофон гарнитуры.
6. Правила хранения
Приемник следует хранить в упаковочной коробке. Тем-
пература воздуха в месте храпения должна быть—-(минус 10...
+40°С при относительной влажности не более 80 проц/
Наличие в месте хранения пыли, паров кислот и щелочей
не допускается.
7. Гарантийные обязательства
Приемник соответствует уггверж денно му образцу и отве-
чает требованиям технических условий.
Гарантийный срок на приемник исчисляется в течение 12
месяцев со дня продажи. При отсутствии в гарантийном та-
лоне отметки о дате продажи торгующей организации срок
исчисляется со дня выпуска приемника заводом-изготовите-
лем.
Без предъявления гарантийного талона и при нарушении
сохранности пломб на приемнике претензии к качеству рабо-
ты приемника не принимаются и гарантийный ремонт нс про-
изводится. Претензии к изготовителю при отсутствии напря-
жения + 15 В не принимаются.
В случае неисправной работы приемника владелец имеет
право на его бесплатный ремонт в период гарантийного срока.
8. Цена
Цена приемника «Электроника-160 РХ» — 24
Завод-изготовитель оставляет за собой прав
и конструктивные изменения, не ухудшающие
характеристик приемника. , f н
, -ffi
О руб.
) на схемные
технических
ГАРАНТИЙНЫЙ ТАЛОН
лектроника-160 РХ зав. №
Приемник радиолюбителя
Дата выпуска _
198 Р г.
Адрес для предъявления претензий к качеству приемника:
432008, г. Ульяновск, а-я 214.
Представитель ОТК завода-изготовителя
подпись и штамп OTI
Штамп магазина
ПмншпийльнФЯ схем ocyoS^zo
/лэ
Пгкг у>е
Of WOO, Ox i68 1/77 KTSOM
CS
500,0 ^‘SS
Puc 3 Принципиально# cxo/va
- блока патоки#
Рис 4
0/56
>
‘ ' Расположение дето лес но
poS 4 исрробою блока
Q 29 QQ
A
АНТ ?
•чч; 5 Подключение ёнешнего усилите л л
fbQ kff fOO J X А Г 1 j
as .—0,0(8 УЛ21
cw 0,069 n *
zp\^ " —ri. ]*TM2I <r
Л20 20*
0Q& 200
•
б б
CXSf^Q QC^G^rfJlJ ^/^*4,
4? 280
О Мм
L32QQn*F
0022
С2 15
V.DfO
Cif
Ли22
83
2b*
ю
/з
С31
229 5,0* $8
:о.о* 153
812 /Д0<
г
820 20ч
CSf
С53
С55
VJ35
№5033
026
0068-
023
0.022
C7
0.068
5f3
150
v?2
KT 3126
го 0
*мз
Г44 VD2O
10.0 Д818А
у16В
—f
C27
0.068
fZ
iv
Г.Т5
0,0^2
|—|j— -<»
C11
68
i fO200n Kr
VDf W03/?
-Pi
VD2
ЧД50.
H21C0
гэ ы>
-CfO
120
85
КД503А
6
3
b d
Л/
к1;8
C20
•0.022
42?f?
Wo^
-u
vCii
<•'*‘2
M5
8
к !5В
KffiSWZ Т
8/6
2,2*
оз;
2№tt
200п*Г Г
H5S
CSOfiSg
Ш5
5,8186
R2*, 32
037 Ц21*
0,022
#26f5t>
Cb6
r^=Qt068
Cb1 150
Hth
0,022
Ш
I 86
503fl a -?
№8
№5038
R11
180h
C2i
005S
С39
КГЗШ
vote..уd is
кд 503Й
VT5 <k
KT3128
828 56*
825
•tOx
О Соо
229
300
823
6,8ч
Ck2
”330 330
«
*
i Л.А
х/£8
Rb2 330k
f—CZJ-
8~гЗ 1
Гб 2*
4
№
№1
\D25
Cb7
0068
№21
ДШ
vOZ'i
№5035
C5S
0033
^to
KT3126
83^36
33O!3?£
052
0,033
^H
Cb8 Cb9
0055 20.0
№23
KT3125 КТ312Б КД5033
3300
№
~vb2i
Kfl5O3fi
839
880
832
680
УП22
КД5035
В'
050
3300
C51
oosz
C73
0.033
J?39
470
_li 074
20,0
168
о
to .11
Ш 1Ют
Прин^упио^ьмой
b
12
О О
/3 “ 4
(5
16'
о A
Г '2Q
# tf • и
6
2<‘
№ гю
'ti зек
VO Я* Г
’
5320^2^
fit
f-.8 ^H28
гз
Сс‘
R^f50n
оэюо
— £?
68 "С
*?
lC ’ LS
L5
83
10^
7Z±C10
120
84
24i
ГТ
I $6
VJD/ 87П
КД503A s-zk
VD6
-•*4 '
VD5
8Д503А
R«
180n
М5ом
VD8
КД503А
R24 82
{44 V020
100 Д8188
*168
021
QQ68
VT2
KT 312 6
C20
'Q.O22
yj)r'O
КД5038
VD/3
КД50М
C23
____0022
2М*Ш
К 7
гЧ"
C3}
20^168
Z /'О 200нк!Г
12 5 4
• 458
29 5,0*168
034
AC4
620
С26
027
'одбз
—---------
сза_____
200 а *88
20 0
>fi>8
J8-<---«
‘3S I
^DGD л 'S3i
L 11
VD19
KB 10M
041 /60
*/
330
_Гт»
~зъо 330
826/50
C46
-*—0068
*28 5^
041
0,068
~ 9G5a
W2<
£8148
r
ктзш
829
300
050
3300
U8 П9
0033
П I
U2'^ 1
W22
КД5036
M
C51
0,022
"vO2t
КД503А
JLi 07ч
*168
О
” J JO Л
fyvHiivfujQjb*01i
0033
2*2 330*
___f ~L_
062*
300
22*
447 ± 'V
330 qo69
052
0.033
834
2,26
VD25
,<W
Л *"•
6 *k
073
0,033
VT8
КТ№.ь\К73126 КД503А
330 530 5^5036
vTfO
KT3125
\'Т11
V225
КД503А
50^TJM
058
-4'^13
к 7jf25
832
680
cx^ftfa OCftO&MZO
a
833
t/70 _
Г54
3300
б 6
/3">
£56
3300
C60
ззоог
£65*
330 ;
814 УОт
о о о о
<?' ,2о
** i/ и 0
071
0,02
0068
ft
,43
____J
ЧАСТОТА
RJ1 1А
Ci
2000,0
у 168
?8 р
iK L
и
«о тУ5В ”
</
Т|ГИ№.
<’«4ЛКЗ£
п
и
li
*
V
It
It
If
II
ft
II
//
J2!'
!5"t
Il
/ ft
if mw
миам
ХТ7
вЫХОМ
1
о fO ’
1ПГиГЖ< г Н* Кй | f Ш 7'
л -Г/
и 20
чй«я»-вгч»«
а Яг^миидеом*
MrttSrtfc
дммакмйрв «am mWCtay
/?3 №
(ими
и
*"Ч«
4ACWTA
II
РАССТР
R6
R7
Я5 1к
KTS
SBS
t
._ Ч?.
шямжжо
B*4S»-WUbMI
.^«м»***^*
5S5
«Ь*ЧЯЕШ«Га€
8П
jrsmn
* у
ЧАСТОТА
J
I
\ * Лй
Ж к
ТЛФ
/<?л а
4 Ю* /3,J2 /49
ММбОййМ»
<^чЪвжХ
«ЯЯН»
И
М/кРАССГР
R?
,Ss чктшопер
