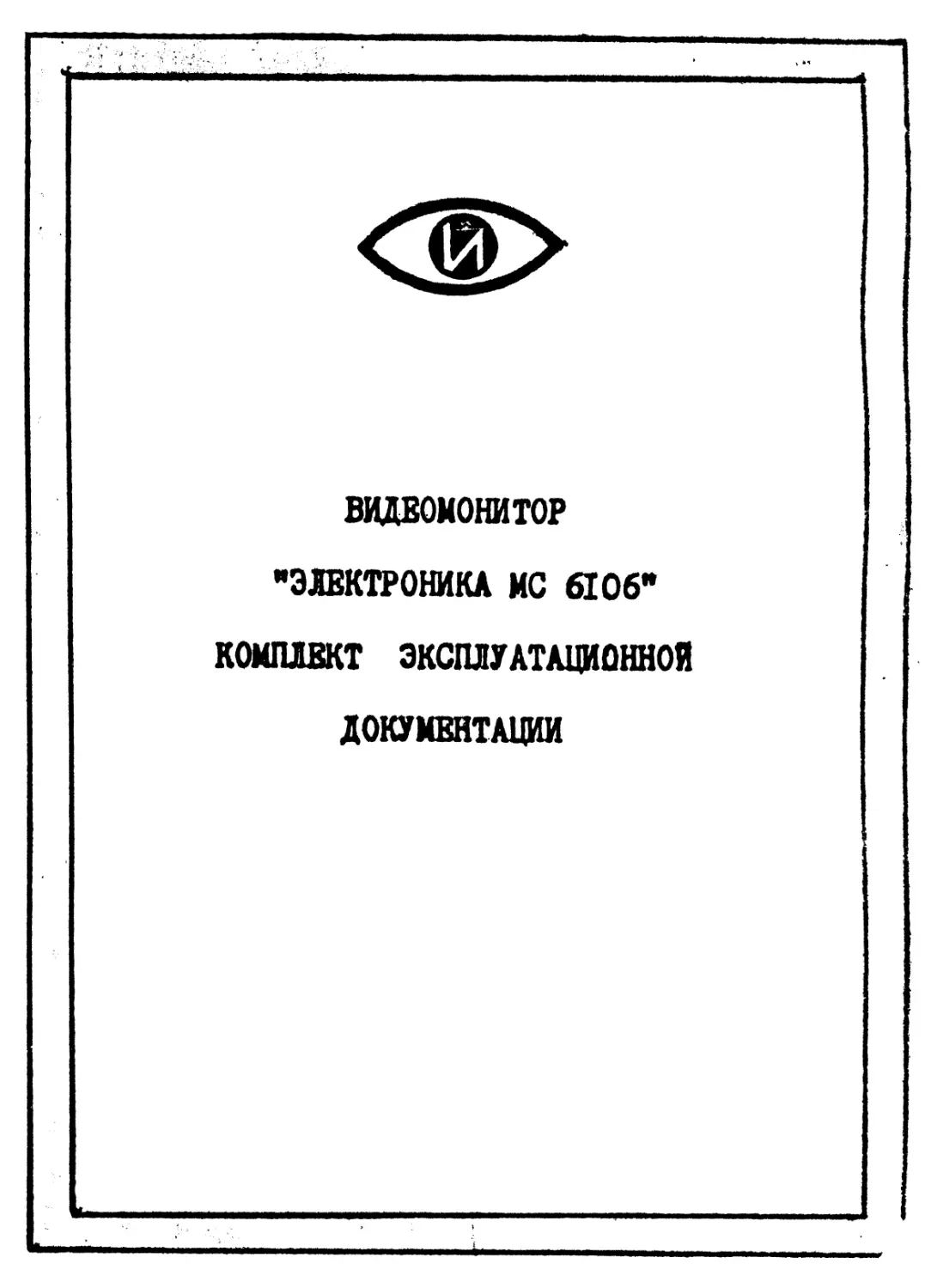

ВИДЕОМОНИТОР
"ЭЛЕКТРОНИКА МС 6106*
КОМПЛЕКТ ЭКСПЛУАТАЦИОННОЙ
ДОКУМЕНТАЦИИ
ВИДЕОМОНИТОРЫ
ажпроникл мс 6106
Сооромдотсльш документацм
содошние
Лист
X» Ведомость эксплуатационных документов 4
П? Видеомониторы •Электроника МО 6106й. Паспорт.
I. Вво,панке $
2. Назначение б
3. Оснс:..,на технические данные и характеристики $
4. Состаь видеомонитора и комплект поставки
5. Устройство и робота видеомонитора
6. Указание мер безопасности
,7. Порядок установки
0. Подготовка к работе
9. Порядок работы
10. Возможные неисправности и методы их устранен»!
II. Техническое обслуживание.
12. Свидетельство о приемке
13. Свидетельство о консервации
14. Гарантийные обязательство
15. Сведения п рекламациях
Ш. Перечень элементов
1У. Ведомость ЗИП 61
Приложение: Альбом электрических схем.
Информация об эксплуатации изделий (Приложение I) Ф 47
Учет отказов и неисправностей изделия в процессе эксп-
луатации (Приложение 2). 9 41
отш]
Й 6 S 8 S 53- 8 8 8 S 8S
2
ВИДЕОМОНИТОРЫ
ЭЛЕКТРОНИКА МС 6106
Ведомость эксплуатационных документов
Обозначение ! Наименование
I
au.l-ЬО ШиСТи-НоХОл-
экз. !даша
Документация обыая
?
249.00,00.000 Ш/ Видеомониторы "Электро-
ника МО 6106" Паспорт
249,11.00.000 ПС Узел электропитания 0^1)
Паспорт
I Поставляет-
ся при уста-
новке Уа!
249.00.00.000 ЭЙ
Модуль питания МО 9006
Паспорт
Поставляет-
ся при уста-
новке
МС 9006
Ведомость ЗИП
4
ВИЖ>МОНИТОРи
'ЭЛЕКТРОНИКА НС 6106я
ПАСПОРТ
249.00.00.000 ПС
I. ВВЕДЕНИЕ
1.1. Настоящий паспорт, объединенный с техническим описан .-
ем и инструкцией по эксплуатации, является документом, у дос т о-
верившим гарантированные предприятием-изготовителем основы1 :• па
раметры и технические характеристики видеомониторов "Электрони-
ка МО 6106.01”, "Электроника МС 6106.02”, "Электроника
МО 6106.03", '’Электроника МС 6X06.05” и "Электроника МС 6106.05
Кроме того, доку», нт позволяет ознакомиться с устройством и
принципом работы видеомониторов и устанавливает правила их окс-
плуатации, соблюдение которых обеспечивает поддержание их в по-
стоянной готовности к действию.
2. НАЗНАЧЕНИЕ
2.1. Видеомониторы предназначены для отображения символьной,
графической и полутоновой информации, поступающей от профессио-
нальных микро-ЭВМ и других МСВТ.
3. ОСНОВНЫЕ 1ЕХНИЧЕСКИЕ ДАННЫЕ и
ХАРАКТЕРИСТИКИ
ЭЛ. Видеомониторы выпускаются в двух конструктивных испол-
нениях:
- встраиваемые
"Электронике МС 6106.01" код ОКП 4033281571
"Электроника МС 6X06.05" код ОКП 403328X891
"Электроника МС 6106.06* код ОКП 4033281901
- настольного типа самостоятельного применения
6
’Электроника МС 6106.02" код ОКЙ 4033281581
"Электроника МС 6106.03" код ОКП 4033281601
3.2. Габаритные размеры вцпеомониторов, не более, мм
встраиваемых самостоятельного применения
длина , зрэ 400
ширина 29£ 320
высота 235 284
3.3. Видеомониторы имеют органы управления :
I. Регулятор яркости .
2. Регулятор контраста
3. Выключатель сети (за исключением видеомонитора
"Электроника МС 6106.06")
3.4. Масса видеомониторов :
самостоятельного применения, не более, кг 12,5
встраиваемые, не более, кг 10,4
3.5. Допустимые уровни радиопомех, создаваемые видеомонито-
рами, не превышают значений, установленных в ГОСТ 23511-79.
3.6. Допустимые уровни звукового давления, создаваемые ви-
деомониторами на рабочем место оператора, представлены в табл.1.
, Таблица I
♦ *
Срёдние*ТеометрИ-~Т"*63~ГЙ5-Т250-Г500~!1бо5"!*2ббб?400018обо
ческие частоты, ! ! ! ! ! t 1“ !
основных,полос,Гц 1[! J w-!I I 1
Обоий уровень шума 35 25 25 25 25 25 25 25
3.7. Основные параметры видеомониторов приведены в табл.2.
Таблица 2
Параметр» единица измерений , Норма
I. Размер рабочего поля,экрана» мм I60J3 х 220 + 10
2. Информационная емкость экрана н катком
из оснсьшр: цветов, точек 640 х 560
3. Разрешали способность я каждом из основ-
ных цветов, линий/ш, не менеа ;
по горизонтали
по .вертикали
4. Число отображаемых полутонов» не меноо
5, Число отибра^емых основных цветов
6. Нелинейные искажения изображения, %, не
более *
7. Геометрические искажения изображения, %,
но болес
8. Яркость свечения экрана d белом цвете,
кд/м2, не менее
9. Количество точек в строке
10. Количество видимых строк развертки при
' .>адр. = 20 ис .
г.9
3,5
16
3
8
2
80
640
560(развертка<
чересстрочная)
II.Остаточное несведение лучей, мм, не бо-
лее :
в центре экрана
го краям экрана г
З.и. Устройством отображения является электронно-лучевой
прибор OJJI) с размером,экрана по диагонали 32 СМ. '
3.9. Тип интерфейса нестандартный. Ввод сигналов ocyjqJCTB-
„ ллотся через разъем XPI или Х32 (249.00.00.000 Э4лЙ>к ЕВУ).
Для подключения к источнику управлявших сигналов видеомони-
торы имеют следующие входы: , , >
’’Электроника МС 6106.01”, "Электроника МС 6105.03*.
’ • • if' х ’’
8 .
X) вход строчных синхроимпульсов (СОИ); Ивх С1000) Ом;
2) вход кадровых синхроимпульсов (КСИ); Квх > (1000) Ои; ;
3' вход составляющей видеосигнала R; Rex-(75 + 0,75) Ом;
i *
4) вход составляющей видеосигнала G; Rax-(75 + 0,75) Ом;
5) вход составляющей видеосигнала В; КвК“(75 + 0,75) Ом.
“Электроника МС 6106.02", "Электроника МС 6106 05", /
"Эхектромчка МС 6106«06".
I) вход с -та в лающей видеосигнала R; Rbx-(75 ±0,75) Ом;
2) вход полного видеосигнала &; Rbx- (75 + 0,75) Ом;
3) г ход составляющей видеосигнала В; Rbx -(75 + 0,75) Ом.
Парвиетрь j тразляюших сигналов представлены на рис. I.
ЗЛQ. Еидес> эндора работоспособны в диапазоне температур от
5 до 35 °C. -
v П. Пит. нис видеомониторов осуществляется от сети перемен-
но. /ока напряжением 220 В, с предельными отклонениями от но-
мюпльйОго тй.счеш я от минус 15 до -tlO % частотой <50 < I) Гц.
?.I2t . jbi? rjTo, потребляемая от сети 220 В, не бол$е НО ВА,
3.13. Ыаксимвяьно* удаление от ЭВМ не более 2 м.
3.14. Сведения о содержании драгоценных металлов указаны в
тгсл. 3. • -
3.15» Сведения о содержании цветных металлов указаны в
табл. 4, . '
3.16. Средняя наработку на отказ но манее 20000 ч.
3.17. Средний срок службы на менее 10 лот с учетом проведа-*
над восстановительных работ. * . - -
X16. Средний срок сохраняемости не менее 5 лёт.
ЗЛ9. Видеомониторы обеспечивают возможность как круглосу*
х-.гнза, тек и сданной работы с учетом проведения технического ’
обслуживания.
9
3*20.Время готовности не превышает 2 мин.
3.21. Нормальней климатическими условиями эксплуатация ви-
деЬмониторов должны быть :
температура окружавшего воздуха (20 + 5) °C;
относительная влажность (60 + 15 %);
атмосферное давление от 84 до 107 кПа (от 630 до 800 мм.рт.ст)
' Сведения о содержании драгоценных
металлов
, Таблица 3
Наименование ! Несса в ? Примечание
/ t ИЗДеЛИИ, Г !
С установленным узлом электропитания (УЭП)
Золото 0,23512
Серебро 4,35297
Платина ' 0,0298656
С установленным модулем питания "Электроника
МС 9006"
Золото 0,2284149
Серебро - 4,3813316
Платина 0,0253323
Сведения о содержании цветных металлов
Таблице 4
Наименование | Масса В изделий,г | Примечание
С установленным узлом электропитания (УШ)
Алюминий и алюминиевые • •
сплавы 1,3360
-Медь и сплавы на модной
основа 0,2928
, • -ч.
- 4 'io
Продолжение табл.4
Наименование ! Масео в изделии, г ! Примечание
С установленным мо^лем питания "Электроника
Алюминий и алюмин не ?iy>
СПЛЗБЫ
Медь и сплавы на медной
основе
1,304
0,2793
4. СОСТАВ ВЦЗДШОНИТОРА И КОМПЛЕКТ
ПОСТАВКИ
4.1. Видеомониторы состоят из составные частей я блоков,пе-
речисленных в табл.5.
Таблица б
Позиция | Наименование составной части !К-во!Зав. Шримеча- 1 1шт. !ном. !мяе
I. Блок разверток . I •
2. Блок видеоусилителей
3. Панель ЭЛЛ
4. Модуль питания "Электроника”
МС 9006” или узел электропитания I '
5. Блок высоких напряжений I
6. Узел вво^сети I
7. Панель управления I
8. Петля размагничивания I
9* Прибор электронно-лучевой I
10. i м 1 . S W о о н § I, *
-С • /• *
\ II • ’
Расположение составных частей показано на 2»
4,2. Комплект поставки видеомониторов соответствует табл. б.
Табпца 6
Наименование ' ‘I Кол. -воют.! Примечание
Видеомонитор "Электроника МС 6106.01"
I. Видеомонитор "Электроника
МС 6106.01" I
2. Розетка РП I5-I5TB-B
ГеО.364.160 ТУ I
3. Комплект эксплуатационных
документов согласно
249:00.00.000 ЭД I
4. Шнур питан.сч 249.21.00.000 I
5. Комплект - 'опасных частей сог-
ласно 249.00.00.000 ЗИ I
6. Кожух 249.35.00.001 I
Вицеомонито! "Электроника МС 6106.02"
I. Он Л с.еон. гор "Электроника МС 6106.02" I
2. Кабель 249.35.00.000 ‘ J
3. Шнур питания 249.2-1.00.000 X
4. Комплект «ксплуатационных до-
кумснтоз ^гласно 249.00.00.000 ЗД - X
5. Компл ;:? запасных частей согласно
249.00.00.000 ЗИ
Видеомонитор "Электроника t'C 6106.03"
I. Видес-мсвитер "Электроника
МС СЮб.'ЗЗ" X
2. Розетка ^!15-15ГВ-В ГеО.364.160 ТУ I
3. Шнур питения 249.21.00.000 |
4. Комплект эксплуатационных докумен- V
тов согласно 249.00.00.000 ЭД X
5. Комплект запасных частей согласно
249.00.00.000 ЗИ X
6. Кожух 249.35.00.001 X
Видеомонитор "Электроника МС 6106.05"
I. Видеомонитор "Электроника МС 6106.05" X
12
Продолжение таблицы б
Наименование !Кол-во I Примечание
~ ____. !шт. !
27~Р^еткГга15^15"га5*Ге0.364?1б6’1у*’**’’’'’1
3. Шнур питания 249.21.00.000 I
4. Комплект эксплуатационных документов
согласно 249.00.00.000 ЭД * I
5. Комплект запасных частей согласно
249.00.00.000 ЗИ Т.
6. Кожух 249.35.00.001 I
Видеомонитор кЭлектроника МС 6106.06"
I. Видеомонитор "Электроника МС 6106** I
2. Розетка РШШ-1-3 6Р0.364.013 ТУ I
3. Комплект эксплуатационных документов ’ “4*
согласно 249.00.00.000 ЭД I
4. Комплект запасных частей согласно
249.00.00.000 ЗИ I
5. УСТРОЙСТВО И РАБОТА ВИДЕОМОНИТОРА
5.1. В основе работы видеомонитора лежит телевизионный прин-
цип разложения изображения вдоль строки и от отроки к строке
по кадру, параметры которого определяются стандартом и предс-
тавлены на рис.1.
Способ управления электронным лучем ЭЛЛ - магнитный и реа-
лизуется с помощью магнитной отклоняющей системы, в катушках
которой создаются импульсы тока требуемой формы.
Модуляция яркости луча осуществляется путем подачи состав-
ляющих R.G-, в видеосигнала на управляющие электроды ЭЛЛ.
5.2.1. Блок разверток (ЕР) предназначен для организации -
синхронных разверток по горизонтали и вертикала.
ПАРАЗЮТН 0КГИА30В
Хмиюлыюсть фмигто» «• боимж 0,3 икс
Рже , I
К
Елок разверток также предназначай для формирования напра-
вления накала ЭЛЛ, напряжение модулятора ЭЛЛ, питавшего напряже-
ние 12 В и ряда вспомогательных сигналов, необходимых для ра-
боты отдельных узлов видеомониторов.
5.2.2. функционально ЕР состоит из следующих узлов:
-.пресзлектор ;
- генератор кадровой развертки;
v- формирователь импульсов привязки;
-формирователь сигнала коррекции растра.
- генератор строчной развертки;
- формирователь импульсов гашения обратного хода;
- стабилизатор напряжения + 12 В.
5.2.3. Преселектор предназначен для выделения синхроск&ск гз
полного видеосигнала и собран на транзистора VT6 - КТ3107Г..
Работа преселектора основана на том, что транзистор, находя-
щийся в режиме микротоков, в состоянии усиливать только сигна-
лы отрицательной полярности, а сигналами положительной поляр-
ности запирается.
В результате на выходе преселектора присутствует только
синхросмесь, которая во входном видеосигнале имеет отрицатель-
ную полярность.
Диод УД2 совместно с базо-эмиттерным переходом VT6 осу-
ществляет восстановление напряжения ня емкости 05 и привязку
к вершинам синхроимпульсов.
Выходная синхросмесь Имеет положительную полярность. Ампли-
туда синхросигналов определяется делитолом 821, В24.
5,2.4. Генератор строчной развертки предназначен для орга-
низации синхронной строчной раэвартки и регулировки величины,
фазы, линейности тока развертки, а т^кка коррекции формы раст-
рз и центровки растра по горизонтали.
5.2.5. Генератор строчн ч раэтертки состоит из задающего re-
v-pa торе, собранного на rs. ’с схеме ДА1 - KI74XAII, буферного уси-
;..;юля, собранного го транс:орметорной схеме на транзисторе
. TI3 - К1817Г, и " -чопо:е выходного каскада строчной разверт-
ки с корректором тока ропг^стки, собранного на транзисторе
VT17 - КТ839/ и диодах УД16 иОД17 - ВД4ЩМ.
5.2.6. Зздею'лис генератор строчной развертки представляет
собой автогене- .т«р, синхронизируемый по частоте и фазе сигна-
лом, i „ступаю."' преселектора на выводы 9 и 10 микросхемы ДА1.
Элементы лЗЗ. С Г. образует фильтр, не пропускающий кратковремен-
ных помех на ход 9.
Емкость С?/ и напряжение на вывело 15 определяют собствен-
ную частоту ивтогенереторе.
Элементы G23, С24, CI8, R4I, R39 определяют частотную харак-
теристику фильтра детектора совпадений, реализованного г микро-
схема и обеспечивающего автоподстроЙку частоты автогенератора.
Резистор RP5 управляет собственной частотой автогенератора,
через резистор R40 осуществляется автоподстройка частоты.
Выходной управляющий сигнал с вывода 3 микросхемы поступает
на базу буферного усилителя VTI3.
Для синхронизации развертки по фазе в микросхеме ДАТ реали-
зован фазовой детектор, управляющий фазой выходного управляю-
we го сигнала. На вход фазового детектора (вывод 6) поступает
ихцульс обратного хода строчной развертки, снимаемый с коллек-
тора VH7 через делитель R69, R7I, R49.
Выход фазового детектора (вывод 5) подключен к емкости СЗО,
выполндаивй функцию фильтра и к резисторе RP6, выполняющему
роль регулятора фазы.
Ч , г -
17
Резисторы £25, R53 емкости С20, C3I являются фильтряш в це-
пях питания микросхемы ДА1.
Микросхема ДА1 выполняет также функцию селектора кадровых
синхроимпульсов, которые выделяются на выводе 8 микросхемы»
5.2.7» Буферный усилитель предназначен для усиления по мощ-
ности управляющих сигналив, Г1Х'тулаюших с выхода 3 микросхемы и
обеспечивает одновременное управление двумя ключами /117 и VTI
блока высоких напряжений, работавшими в выходном .;аскаде строч-
ной развертки И BHeCKe’iuXbTi.OU блоке.
Трансформаторы И н служат для согласдвания базовых цепей
VT17 и VTI блока высоких напряжений с коллекторной цепью VTI3.
Элементы С37, RC3, /Длб служат для ограничения амплитуды
положительного выброса на коллекторе VTI3.
5.2,8. Выходной каскад строчной развертки собран по схеме
двухстороннего ключа с диодным модулятором и дроссельным вклю-
чением отклонявших катушек.
Двухсторонний ключ собран на транзисторе VTI7 и диоде УДб»
Ёмкость C4I определяет параметры обратного хода строчной раз-
вертки. Емкость С43 является разделительной. Наличие » схеме
диода УД17 позволяет регулировать размер по горизонтали И фор-
му растра путем изменения потенциала в точке соединения $5*12
и L5.
При этом изменяется напряжение на емкости С43, выполняющей
роль источника питания для строчной развертки.
Регулятор линейности строк 14 регулирует линейность по го-
ризонтали, резистор ЕР 12 позволяет центровать растр по горизон-
тали путем впадения в отклоняющую строчную катушку постоянной
составляющей тока, регулируемой по величине и направлений.
18
Постоянная составляющая отклонявшего тока образуется при ио-
лсжении движка резистора RPI2, отличном от среднего, за счет не-
равенства проводимостей для положительного и отрицательного поду-
периодов.
5.2.9. Генератор кадровой развертки предназначен для органи-
зации синхронной кадровой развертки и регулировки.величины и ли-
нейности, тока развертки, а также центровки растра по вертикали.
5.2.9.I. Генератор кадровой развертки (см. 249.44.00.000 33)
реализован на дискретных элементах.
На транзисторах VTI, VT2 выполнен задавший генератор с пос-
ледовательным питанием по схеме генератора линейно-измеряющего
напряжения.
При включении монитора оба транзистора открываются и генера-
тор представляет собой двухкаскадный усилитель, выход которого
соединен со входом через цепи CI, JR4 и С4, R7. При этом возни-
?хст лавинообразный процесс и оба транзистора переходят в режим
нзоглаоиил. так как токи баз значительно превосходят^значение,
необходимое для полного открывания транзистора. В режиме насыще-
ния ксндегоатсры CI и С4 заряжаются. Цепь зарядки конденсатора
CI источник напряжения 12 В, резистор R12, диод УД1, эмиттер-
• ’:?> и коллекторный переходы транзистора V'I2, корпус. Коцпенса- .
01 заряжается по цепи: источник напряжения ~+ 12 В, резистор
Я12, диод УД1, эмиттерный и коллекторный переходы транзистора
VII, конденсатор С4, резистор R7, эмйттерный переход транзис-
тор? «12, корпус. Резистор R5 выполняет роль облюй коллектор-
ной нагрузки транзисторов VTI и VT2.
После окончания зарядки коцденсвторов CI, С4 транзистор VTI ;
закружатся по базе положительным напряжением на конденсаторе
CI, з транзистор VI2 пореходит в усилительный режим. Промажу-
19
ток времени* пока транзисторы находятся & режиме насыщения, соот-
ветствует времени обратного хода. Пилообразное напряжение форми
/руется за счет разрдцкиконденсатора С4 по цепи: верхняя (по
схема) обкладка конденсатора С4, резистор R5, коллекторный и
эмиттерный переходы транзистора V12, корпус, источник питания •
+ 12 В, резистор R8, резистор R7, нижняя по схеме обкладка кон-
денсатора С4.
Конденсатор CI разряжается через резисторJR4 до момента от-
крывания транзистора VTI. После ©того процесс повторяется -
Происходит формирование обратного хода кадровой развертки.
Частота задавшего генератора регулируется резисторов RP4 с
помощью которого в небольших пределах изменяется напряжение пи-
тания транзисторов VTI и VI2.
На эмиттер транзистора VTI с вывода 8 микросхемы ДА1 через
цепь RI, С2 поступают синхронизирующие импульсы положительной
полярности. Поскольку приход каждого такого импульса вызывает
увеличение отрицательного напряжения на базе по отношению к
эмиттеру» транзистор VTI открываете^ и задающий генератор пе-
реходит в режим формирования обратного хода кадровой развертки,
что и обеспечивает синхронизацию развертки по кадрам.
С конденсатора С4 через' резистор R9 пилообразное напряжение
поступает на базу эмиттерного повторителя, собранного на тран-
зисторе VT4. Цепь CIO, RI3, RP2 подсоединенная к базе VT4,
предназначена для регулировки линейности. Пилообразное напря-
жение снимается с переменного резистора RP3 (размер) через кон-
денсатор CI4 поступает на базу тоанзистора VTB, на базу тран-
зистора VT9 поступают сигналы ООС по постоянному и переменно-
му токам.
Транзисторы VT8, VT9 представляют собой Схему дпффоронци-
. • - 20 - < t • 1
пльиого усилителя с, 00С по постоянному и переменному токам, что
'предает регулировку линейности по кадрам и улучшает термоста-
билизацию выходных транзисторов.
Для создания ООС по переменному току пилообразное напряжение
через конденсатор CI9 подается на базу транзистора VT9. Это нап-
ряжение, пропорциональное значение пилообразного тока в кадро-
& а ОК, находится в противофазе с напряжением на базе транзис-
тора VT8 и при увеличении тока через кадровые катушки умень -
оает усиление дифференциального усилителя» т.е. стабилизирует
размер кадра. Отрицательная ОС по постоянному току осушествляет-
м- ся путем подачи на базу транзистора VT9 напряжения со средней
точки выходного усилителя через резистор R44, что повышает ста-
бильность режима работы выходного каскада.
Предварительна усилитель на транзисторе VTIO выполнен ПО
схеме с разделенной нагрузкой на резисторах R47 и R46 в коллек-
торе и R48 в эмиттере. С нагрузок в эмиттерных и коллекторных
целях транзистора VTIO сигналы в противофазе поступают на базы
транзисторов VTII и VTI2. Выходной каскад выполнен по двух-
тактной бестрансформаторной схеме с переключающим диодом. Тран-
зисторы VTII и VTI2, включенные последовательно через диод
УДИ и резистор R5I, работают поочередно.
В первую половину прямого хода (от верха экрана до середины)
открыт и пропускает ток в ОК транзистор VTII по цепи: источ-
ник напряжения + 2$ В, диод VAIO, коллекторный и эмг.тторный
переходы транзистора VTII, резистор R5I кадровые ОК, конден-
сатор C2I, резистор R36, корпус.
Ток транзистора VTII постепенно уменьшается и к моменту,
когрс размртниаишй луч достигнет середины экрана, транзистор
VTXI аахрывается, а транзистор VTI2 открывается. Ток через
Й
транзистор УГТ2~постепенно увеличивается ст нуля (в серелине
экрана) до максимума (внизу экрана) и-протекает по цепи :
коллекторный и эмиттерный,переходы транзистора VTI2, корпус,
резистор R36, конденсатор C2I, кадровые ОК, диод УДИ коллектор
транзистора VTI2.
Падение напряжения на диоде УДИ, создаваемое током откло-
нения во врем» второй половины прямого хода развертки, обеспс
Чиваат закрытое состояние транзистора VTII в тот промежуток
времени, когда открыт транзистор VTI2. Диоды УДВ, Х/Д9 служат
для создания начального открывающего напряжения и одновременно
обеспечивают его тсрмокомпоксацию.
Для уменьшения длительности обратного хода используется уиЦг
личение питйюлего напряжения во время обратного хода генерато-
ром собранным на транзисторах VTI4, VTI5.
Во время прямого хода по кадрам транзисторы VTI4, VTI5 зак-
рыты. В этот период оазьертки конденсатор G33 заряжается от ис-
точника напряжения 2и В через диод УД1О и резистор R50.
К концу прямого хода конденсатор СЗЗ заряжается до напряже-
ния источника питания 25 В.
Во время обратного хода кадровой развертки импульсы обрат-
ного хода положительной полярности о коллектора транзистора
VTI2 через конденсатор С34 и делитель на резисторах R57, R58
и диод УД13 поступают на базу транзистора УТЛ). Транзисторы
VTI4 и VTI5 открываются.
Теперь выходной каскад питается последовательней соединени-
ем напряжения на конденсаторе СЗЗ и напряжения источника пи-
тания 25 В, поступающего через открытый до насыщения транзис-
тор VTI4. В результате напряжение на коллекторе УТЛ увели-
чивается примерно вдвое. Соответственно уменьшатся длитоль*
22
ность импульсов обратного хода. > А
Импульсы гашения кадровой частоты формируются однювибрато-
ром, собранным на транзисторах VTI6 и УП8. Запускается одно
вибратор импульсами обратного хода, которые поступают с коллек-
торной цепиШ2 черва формирующую цопи 032, R54, Д12, R55 и
конденсатор С36 На базу транзистора VTI6. При этом напряжение
на коллекторе транзистора VTI6 уменьшается и транзистор VTI8
открывается до насыщения. На коллекторной нагрузке транзистора
- резисторе Е68 - формируются прямоугольные импульсы размахом
окол? II В. Связь между коллектором транзистора VTI8 и базой
транзистора VTI6 осуществляется через диод. УД14 и коеденса-'
тор СЗо. Длительность импульса можно регулировать от 0,8 до
1,6 мс изменением постоянной времени цепи базы транзистора
VTI6 с помощью резистора ЯР?.
5.2.10. Формирователь импульсов привязки вырабатывает им-
пульсы отрицательной полярности, необходимые для управления
работой микросхем Ш74УП1, используемых в блоке видроусилитей
лей. Формирователь собран на транзисторе ¥ТБ’КТ315Г и управля-
ется импульсам, вырабатываемым микросхемой ДА1 во время обрат-
ного хода строчной развертки. Базовый делитель R22, R23 обес- г
почивает селекцию управляющего импульса по амплитуде
Vynp. > 6 В.
5.2.П. формирователе сигнала коррекции растра вырабатыва-
ет сложный сигаал» содержащий в своем составе сумму постоянно-
го напряжения. напряжения пилообразной формы кадровой часто-
ты и напряжения параболической формы кадровой частоты и пред-
ставляет собой усилитель с глубокой отрицательной связью, соб-
ранный на транзисторах VTI9 КТ361Г и VT20 КТ829А.
На формирователь поступают три регулируемых сигнала:
23
- сигнал пилообразной форматно цепи RF8, С40; . /•
- сигнал параболической формы по цепи С39, RP9, RTO i
- постоянное напряжение по цепи RPIO, R79.
Выходное напряжение с коллектора VT20 поступает на диодный
модулятор V&I7 через дроссель/б* 4 О.. г ;
Резистор RPIO регулирует размер растра по горизонталь.
Резистор RP9 регулирует искажения "бочка” и "подувха* вдоль
короткой стороны растра, а резистор RP8 регулирует кскафння
типа "трапеция”. л. .
5.2.12. формирователь импульсов гашения обратного хода ’соб-
ран на транзистора VT2I КТ940А, вырабатывает импульсы отрица-
тельной полярности амплитудой (60 ... 65) В во время обратного
хода строчной и кадровой развертки, поступающие через C5I на
модулятор ЭЛЛ и запирающие “его во время обратного хода.
Формирователь управляется импульсами гашения, поступающими
из генераторов строчной и кадровой развертки.
5.2.13. Стабилизатор напряжения + 12 В собран на микросхеме
ДА2 (интегральный стабилизатор с фиксированным напряжением) и
служит для выработки напряжения + 12 В, необходимого для пита-
ния преселектора, микросхемы ДА1, формирователя VT5 и микрос-
хем блока видеоусилителя.
5.3. Блок видеоусилителей
Блок видеоусилителей предназначен для усиления видеосигна-
лов R, G, В, поступающих на входной раръем (XPI) и перед|пш
их на катоды ЭЛЛ для управления яркостью' к цветностью ехрвва»
Кроме того, через БВУ осуществляется передачи КСЦ и ОСИ на
блок разверток (Б?) и связь входного разъема (XFI) о алкамиу-
рой (Х32). БВУ представляет собой печатную плату фдоюмроюд
24
90 х 120 мм, устанопленнуюка задней: стенке корпусе мониторе,
ЕВУ состоит из трех видеоусилителей А1,А2»АЗ, принципиальг
иые схемы которых идентичны. Разъем XPI предназначен для связи
видеомонитора О микро-ЭВМ, XSI для связи БВУ с БР, XS2 - для
связи с клавиатурой и Х£3для связи БВУ е панельку ЭЛЯ,
Работу видеоусилителя можно рассматривать на примере одного.
из канале^. •_ 4 х ,
На входе видеоусилителя'установлена микросхема ДА1. Она вы-
полняет следующие функции: регулировку контрастности1, восспа-
новлол’ш постоянной составляющей видеосигнала, ограничение то-
кв луча» усиление видеосигнала. Регулировка контраста осуществ-
ляется путем жзменения потенциала на 7-м выводе микросхемы с
помоии>ю резистора РР2 в каждом канале/ ..
Связь с общим регултором контраста проходит через разъем .
xsi. z . •; *,
Восстановление постоянной составляющей4 происходит при пода-
че на 11-й вывод микросхемы импульса привязки о блоха разверток
Вго амплитуда < 5 В. ;
Импульс подается во время обратного хода до строке после ,
импульса синхронизации, при этом происходит коррекция напряже-
ния на емкости СВ, • •
Резисторы B2|RP3 определяют начальную установку уровня чер-
ного, '
Резистор предназначай для развязки цепей питания микро-
схем. Эмиттерный повторитесь VTI служит для. развязки входных
цепей и оконечных каскадов видеоусилителя. - '
Цепь CI2, RI3 служит фильтром питания транзистора VTI,
Усилитель напряжения собран на транзисторе VR. Катушка ин-
дуктивности а и цепь CI3, RI9 служат для коррекции АЧХ в об-
25 ' >
ласти высоких частот.
Диод уД4 предназначен рля запиты эмиттернего перехода VT3.
Диоды УД5, УД6 ограничивают напряжение на коллекторе тран-
зистора уК на допустимом уровне 50 В и сокращают длительность
, заднего фронта. Напряжение 50 В формируется стабилитронами УД9,
VAIO. : - /
Эмиттарный повторитель, собранный на транзисторе VT3 пред-
назначен для ускорения заряда емкости монтажа.
Так как видеосигнал проходит через емкость СИ» необходима
схема восстановления постоянной составляющей видеосигнала
(ВПС). ВПС собрана на диодах УД7, УД8 и емкости CI6. Дели-
тель RP4, 823 предназначен для регулировки напряжения на като-
де и обеспечения начального баланса белого.
Конденсатор CI8 служит для фильтрация напряжения т 50 В, кон*
; денсатор СХ7 для фильтрации напряжения ♦ 65 В.
В ЕВУ предусмотрена возможность работы как при раздельном
поступлении ОСИ, так и при совмещении его с видеосигналом -
, это достигается с помощью установки перемычки в положение 1-2
и 2-3 соответственно.
5.4. Панель ЭЛЛ
Панель ЭЛЛ предназначена для обеспечения связи электронно-
лучевой трубки с блоком разверток и блоком видеоусилителей.
Панель ЭЛЛ представляет собой печатную плату, которая жре-
„ пится на цоколе ЭЛЛ с помощью панельки XSI. Через разъем Х?3
на катоды ЭЛН подаются усиленные видеоскгаалы R, С-, В.
Через разъем XPI поступает высокое напряжение 8 кВ» резис-
торы RI, R2, RPI и ВР2 образуют делитель напряженки. Резистор
RPI служит для регулировки напряжения на фокусирующем элект-
роде, RP2 - для регулировки напряжения на ускоряющем электроде»
' ‘ V /•, 26 I
Делитель, состоящий из резисторов KPI, RI, RP2, R2 через
седьмой контакт разъема ХР2 связан с ”обшим” проводом схемы на
блоке ЕР. Разъем ХР2 связывает панель ЭЛ1 с блоком ЕР. Через
контакты 2 и 3 на ЭЛ1 передается напряжение накала, резистором
R6 подбирается его величина.
Через контакт 5 на ЭЛЛ заводится напряжение модуляторов.
Во всех цепях, связанных с ЭЛЛ, установлены разрядники для
защиты элементов БР и ЕВУ от перенапряжений при междуэлектрод-
ных пробоях ЭЛЛ.
5.5. Блок высоких напряжений
Блок высокий напряжений (см. 249.49.00.000 33) предназначен
для формирования напряжения питания анода ЭЛЛ (18 ... 22) кВ,
напряжения питания накала ЭЛЛ и отрицательного напряжения пи-
тания модулятора ЭЛЛ.
Функционально блок высоких напряжений состоит из преобразо-
вателя напряжения* собранного на транзисторе VTI КТ839А,транс-
форматоре 'Т/ ЩЦКС-7 и высоковольтного делителя.
Преобразователь напряжения собран по однотактной схеме с
обратным включением диодов.
Для питания накала ЭЛЛ используется импульс прямого хода
преобразователя, а для питания анода и модулятора используется
импульс обратного хода трансформатора 1ДКС-7. Время обратного
хода определяется конденсаторами CI, С2, СЗ.
Высокое выпрямленное напряжение снимается с высоковольтной
обмотки ТДКС-7. Одним концом (контакт 13) ХЦКС-7 подключается
к общему проводу и высоковольтному делителю.
С высоковольтного делителя напряжение (18 ... 22) кВ сни-
мается на анод ЭЛЛ, а напряжение 8 кВ - на делитель* рабполо-
27
' женный на панели ЭЛЛ (через разъем XSI высоковольтного делителя).
5.6. Модуль питания "Электронике МС 9006” )(см. паспорт мо-
дуля питания МС 9006) или узел электропитания (см. 249.11.00.
ООО ПС).
5.7. Узел ввода сети.
Узел ввода оети состоит из:
I - фильтра сетевого ФС- 12 •
2 - выключателя питания
3 - двух предохранителей
4 - вилки подключения к шнуру питания,
5.8. Внешний вид и расположение органов управления видеомо-
ниторов "Электроника МС 6106.02" и "Электроника МС 6106.03"
изображены на рис.З и рис.6,где :
I - регулятор яркости
2 - регулятор контраста
3 - ицпикатор включения сети ' ?
4 - подстроечные регуляторы статического баланса
.5 - подстроечные регуляторы динамического баланса
< ’*• ’ 6 - раоъем для подключения ЭВМ (интерфейсный)
7 - разъем для подключения клавиатуры.
8s- выключатель сети
9- разъем для подключения сетевого кабеля - /
10- сетевые предохранители
. II - подстроечные регуляторы разверток
5.9. Внешний вид и расположение органов управления видеомо-
нитора "Электроника МС 6106,01", "Электроника МС 6X96.05" и
"Электроника МС 6106.06" показаны на рис.4, рис.о, рис.6 н
рис.7.
28 .
’ - - 1
РАСПОЛОЖЕНИЕ ОРГАНОВ У11НАШ1ШИЯ ВИДЕОМОНИТОРОВ "ЭЛЕКТРОНИКА
МС 6X06.02" и "ЭЛЕКТРОНИКА МС 6106.03"
РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ВИД СПЕРЕЩИ
ВИДЕОМОНИТОРОВ ’’ЭЛЕКТРОНИКА МС 6106.01”, ”ЭЛБ1П'РСНИКА
МС 6106.05” и ’’ЭЛЕКТРОНИКА МС 6106.06”
I - регулятор яркости
2 - регулятор контрастности
3 • юдокатор включения сети
Рйс Л
30
РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ВИД СЗАДИ
ВИДЕОМОНИТОРОВ "ЭЛЕКТРОНИКА МС 6106.01” и "ЭЛЕКТРОНИКА
МС 6106.05"
I - сетй&бй разъем. {. '
2 - разъем для подключения ЭВМ
3 - разъем для подключения клавиатуры
4 - подстройка статического баланса , /
б - подстройка динамического баланса .
6 - подстройка разверток
7 - выключатель сети
В г сетевой предохранитель ' • ‘
Рис.5 .
РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ВИД СЗАДИ ВИДЕОМОНИТОРА
’’ЭЛЕКТРОНИКА МС 6106.06”
X - жгут витают
2 - жут смак а ЭВМ
3 - вадстроКжв «атического баланса
4 • педстрйка дашамхческого баланса
5 * саттяМПредохранитель
6 - подот^бйе разверток (см.рис.6 стр.ЗА)
Рже. 7
33
6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
6.1. К работе с видеомонитором допускаются лица, изучившие
настоящий документ, инструкцию по технике безопасности при ра-
боте с данньыи ЫСВТ, а также прошедшие инструктаж на рабочем
месте по безопасности труда.
6.2. Видеомонитор совместно с ЭВМ может обслуживать ОДИН че-
ловек, имеющий квалификационную группу по технике безопасности
на ниже 3.
6.3. Перед эксплуатацией проверить надежность соединения кор-
пуса видеомонитора с контуром заземления.
6.4. Наладочные работы, осмотры и ремонт производить только
после отключения видеомонитора от сети питания с помощью вилки.
7. ПОРЯДОК УСТАНОВКИ
У
7. 1. Установку видеомониторов в зимнее время производить
только после вцоержки в распакованном виде в закрытом отапли-
ваемом помещении на менее 4 часов.
7. 2. Произведите внешний осмотр видеомонитора и убедитесь в
его целостности, отсутствии механических повреждений корпуса.
Установите видеомонитор в помещении с нормальными климати-
ческими условиями на столе, размеры которого позволяют обеспе-
чить удобство работы оператора.
7. 3. Видеомонитор считается установленным, если выполнены
пункты 7.1 ... 7.3.
Внимание: Во избежание вывода из строя видеомониторе, подк-
лючение видеомонитора к ЭВМ производить в следующей последова-
тельности;
34
Заземлять корпусе видеомонитора и ЭВМ.
2, Подключить интерфейсные разъемы к видеомонитору и ЭВМ.
3. Подсоединить шнур питания к видеомонитору.
4- . Подключить шнур питания к сети.
8. ПОДГОТОВКА К РАБОТЕ , ' '
8.1, Произведите внешний осмотр видеомонитора и убедитесь,
что v4 подключен к внешнем устройствам при помощи жгутов (ка-
СЭЯсй).
8.2. Проверьте положение выключателя сетевого напряжения и,
есл? он находится во включенном состоянии, установите его в по-
ложение ”выкл.". ’ .. -
8.3. Вставьте вилку сетевого.шнура в розетку электрической
ости и убедитесь, что видеомонитор исключен при этом к конту-
* ру защитного заземления.
6.4. Регуляторы "яркость" /‘контраст* переведите в крайнее
' дзвог положение. . ф ' s
; ,т 9, ПОРЯДОК РАБОТЫ . '
А **
9.1. Обслуживание видеомонитора осуществляется одним лицом
о Служива юио го персонала. , ’
9.2. Специального оборудования, принадлежностей,приборов и
.... ’.о’.струмситов для обслуживания видеомонитора на требуется.
9.3. После включения внешних устройств выключатель сете во-
•го не;ряжения перевести в положение “вил*. При этом должен
засветиться сигнальный светодиод на передней панели.
9.4. .Через 2 мин. после прогрева видеомонитора регулировкой
ЛрХЬсти и контраста установить удобную для работы оператора яр-
кость к контрастность изображения.
Сигнал изображения выводится ври помощи внешнего устройства.
9.5. По окончанию работы оператора с видеомонитором выключа-
тель сотового напряжения порейОсти в положение "выкл”, вилку се-
тевого шнура отключить от сети.
9.5. При эксплуатации видеомонитора не следует размешать его
вблизи источников магнитных полей (трансформаторов, электродви-
гателей, постоянных магнитов, стальных конструкций и т.п.)
Это может привести к намагничиванию кинескопа и появлению неод-
нородности окраски изображения.
9.7. В случае появления неоднородности окраски необходимо
удалить видеомонитор от источника магнитного поля и размагни-
тить кинескоп. Для этого выключить видеомонитор, вцпержать его
В выключенном состоянии 15 минус и снова включить.
9.8. Во избежание перегрева и выхода из строя видеомонитора
запрещается при эксплуатации перекрывать вентиляционные отверс-
тия накорпусе видеомонитора.
. . 10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
их устРАнашя.
10Возможные неисправности и методы их устранения приве-
дены втабл.7.
Зв
Таблица 7
Наименование !Вероятная при- Метод устранения 1 Приме-
неисправности !чина 1 !чание
При включении сете- Перегорел се- Заменить предох-
вого выключателя не тевоЙ предок- ранитель
загораяется сигналь- ранитель
ный светодиод При индикации сети отсутствует изобра- ' жение на экране ЭЛЛ Отсутствует ви-Убедоться в нали- деосигнал на чии видеосигнала входе видеомо- на выходе внешне- нитора го устройства.Про- верить правильность соединения кабелем внешнего устройст- ва и видеомонитора
Отсутствует общая синхронизация изоб- ражения Отсутствует сиг-Проверить исправ- ная на входе ви-ность кабеля,вход- деомонитора или ного разъема видео- ОСИ и КСИ монитора
Отсутствует или пе- риодически пропада- ет один из первич - ных цветов Отсутствует кон- такт в ооедине- Проверить контакт нии кабеля с и при необходимости входным разъе- промыть спиртом
п‘. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПЛ* В процессе эксплуатации видеомонитора при его пере*
немении следует производить проверку работы видеомонитора на
соответствие основным техническим параметрам*
11*2. Перечень работ для различных видов технического обс-
луживания в табл.8*
37
Таблица 6
Периодичность IСодержание работ IТехническое требо-1Приборы,ин-
обслуживания и метод их прове-1 вания ’струменты и двния ! , | материалы, I (необходимые
% I _!для прове-
. ! ( 1денчя работ
ежемесячно Полный внешний Отсутствие видимых осмотр механических повре- ждений корпуса,кон-
тактов разъемов и
6 мес. проводников Чистка спиртом . Отсутствие видимых Спирт рек- контактов разве- следов окисления тификован- мов и загрязнения ный
6 мес. Подрегулировка размера изображе- ния п. 3.7. Отвертке
12. СВВДРТЕЛЬСТВО О ПРИЕМКЕ
Видеомонитор "Электроника МС 61069хзаводской >
3/63<
соответствует техническим условиям 6И0.305.092 ТУ и признан
годным для эксплуатации.
13. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ ;
Видеомонитор "Электроника МС 6106” заводской
подвергнут консервации в соответствии с требованиями предусмот-
ренными техническими условиями 6К0.305.09У ТУ.
Срок годности
г
при соблюдении правил транспортирования и хранения, приведен-
ные: в технических условных 6К0.305.092 ТУ.
|ЗТК" & I
Консервацию произвел^
Консервацию проварил_
14. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Поставщик гарантирует соответствие видеомонитора требова-
ния.*.: ТУ при условии соблюдения потребителем правил монтажа»
ввода в действие и эксплуатации установленных в настоящем до-
кументе.
Гарантийный срок эксплуатации устанавливается 12 месяцев
со дня ввода в эксплуатацию, но не более 18 месяцев со дня
OTI ру оки.
39
ъ. етдаиа о ршшшщиях
Х5Л. В! случае отказе в работа ввдеомонитора в период гаран-
тийногосрока дообходимо состевигь техикчаски обоснованный акт
рекламации и сделать выписки иеразделов "Свидетельство о при-
емка, ’’Свидетельстве о консервации* 1' настоящего паспорта.
Акт с приложениями следует направить главному инженеру пред-
приятия^иэготовителя ввдеомонитсра.
' 15,2. Сведения о предъявленных рекламациях следует регист
рировать в табл. 9.
Таблица 9
Дата I Количество часов (Краткое
(никнов&ния наисп-1
(ревности (
__________________.ь___з (Дата йапров*(Меры,при* Шри*
(работы видоомони-Лсодержа- Зления рекла-!нятые по !ме-
I тора с начала зкс-!ние неиеп-(мации и но -(рекламации! ча*
1Н5^?^.!к^.^м№авН0СФ|1 j140? письма | , (ние
t (
ВИДЕОМОНИТОРЫ
ЭЖКТРОШШ МС 6106
Перечень олементоа
ВИДЕОМОНИТОРЫ "ЭЛИПННИКА МС 6106.01,02,03,05"
ПЕРЕЧЕНЬ ЭЛЕМИТОВ
249.00.00.000 ПЭ4
М*****4М*>Вма**** ей» •*<*» 4М» 1М7ГТПИ W*»Ш4**Ш*«Ш4**НМ<
IОврене- !чение I Наименование ! !К-во!Примечание
AI Узел ввода сети 249.I0.00.000 I
*2 Узел электропитания (УЭП) 249.II.00.G00 I Допускается замена на МС 9006
АЗ Фильтр питания 249.I2.00.000 I Применяется совместно с УЭП
А4 Панель управления 249.I3.00.000 I
А5 Блок высоких напряжений 249.49.00.000 I
А6 Панель ЭЛЛ 249.45.00.000 I Допускается замена на 249.14.00.000 249.15.00.000
А7 Блок^разверток (см. табл.) I
А8 Блок видеоусилителей (см. табл.) I
U Петля размагничивания 249.I8.00.000 I
VLI Кинескоп цветной 32ЛКЦП1-С ОДО.335.715 1У I
I Шнур сетевой 249.21.00.000 I
2 Кабель I 249.23.00.000 I
3 Кабель 2 249.24.00.000 I Применяется совместно с МС 9006
ВИДЕОМШИТОРЫ “ЭЛЕКЖНИКА МС ЙГОб.06*
J ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ '
249.00.00.000 -04 ПЭЧ
ЗонаЮбозна- I Наименование' ' !К-вх\ ! Примечание
1чение ! t I
AI Узел ввода сети » 1’.
249.10.00.000-02 ‘ I
А2 Узел электропитания (УШ) Допускается
249.11.00.000 замена на
- > ’ МС 9006
АЗ Фильтр питания 249.12.00.000 I Применяется »
- . совместно с
УЭП
А4 Панель управления -
. 249.13.00^00-01 1;
А5 Блок высоких напряжений ' *
249.49.00.000 \ 1
. А6 Панель ЭЛЛ 249.45.00.000 *. 1 Допускается
А7 Блок разверток 249.44.00.000 " X
Ав Блок видеоусилителей '
249.47.00.000-02 I
11 Петля размагничивания
249.18.00.000 /I
V1.1 Кинескоп цветной 32ЛКД1Ц-С :•?:».;
ОДО.335.715 ТУ I
? 2 Кабели I 249.23.00.000 I
3 Кабель 2 249.24.00.000 I Применяется
8с19006ИО °
О
УЗЕЛ ВВОДА СЕТИ
*х ’ ' ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Поз.обозна- чение ! Наименование | ! 1 Кол-во|При’лочание
XPI Вилка 249,30.00.|ОО I 249.10.00. ООО
хя ч Розетка СН046-ЗР 6Р0.364. 007 ТУ I
г I Плато элементов 249.10.20ЛОО I
FVI, FU2 Вставка плавкая ВПТ-1-3,15 А АГ0.481.303 ТУ 2 *
SAI Переключатель клавишный пкл-бз Аго.збо.оег ту I 249.10.00. ООО
XPI . Вилка FE-2H-I-I7 6Р0.364.013 ТУ I 249.10*00. .000-02
ПАНЕЛЬ УПРАВЛЕНИЯ
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ '
/
Поз.обозна- чение 1 Наииеноааниа (Кол-во 1 1 |Примечание
Резисторы (213-4 аМ (Ж0.468.404 ТУ
RPI кОм ± 20 ^А" I
ЕР2 СПЗ-4аМ-100 кОм + 20 %-А- -ВС-3-12,5 I л
УД1 Индикатор единичный АЛ307ЕМ аАО.336.076 ТУ I
XPI Вилка ОНл-ВГ-25-8/30х5 х 4.6- -B34-I2 (1,2.3»5,бЛ.8Д2) , 6Р0.364.056 I
ПЛАТА ЭЛЕМЕНТОВ (249,10.20.100 ПЭЗ)'
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Зона ’Обознача- 1 Наименование !К-во ’Примечание
!ниа I • I !
Ы, L2 Дроссель 222.07.05.201 2
CI...CI2 Конденсатор K73-I7-630 В-
-0.1 мкФ + bj
(ЖО.461.104 ТУ 12
КАБЕЛЬ 2 (249.24.00.000 ПОЗ)
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Зона Юбозначе-1 Наименование ’нло ! !К-во Шримеча- ! !ние
XPI, ХР2 Вилка 0НП-ВГ-25-7/20,5 х х 4.6 -В-34-8 (1,2,4,5,6, 7,8) 6Р0.304.056 ТУ 2
ПАНЕЛЬ ЭЛИ (249.15.00.000 ПЭЗ
249.J4.00. ООО ПЭЗ
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Зона !Поз,обозна- чение ! Наименование !К-во I Примечание
ci Конденсатор K78-2-ICO0B-C800 пФ + 10 % QK0.46I.II2 ТУ ’ I
FVI ...IV6 Разрядник Р-45 0ДО;Э39.552 ТУ 6
FV7 Разрядник защитный науп- равляемий Р-55 группа А ОДО.339.170 ТУ ' I
Резистори МЛТ ШО. 467.180 ТУ Резисторы C3-I4 0Ж0.467.113 ТУ
RI** C3-I4-0.5-22 мОм + 10 % I
45
Зоне Шоэ.обозна- ! Наименование !К-во !Примочп-
1чонио ’ ! !нис
Р2 R3, R4 У; > R6, R7 R8 R9 RI0 RP1 MJiT-2-3,9 мОм + 10 А I СЗ-14-0,5-22 мОм + 10 £ 2 '.’ЛТ-0,25-10 кОм +~5 Л-А—Л I MJIT-0,25-56u Огл + 5 %-А—А 2 МЛТ-2-2,7 Ом + 5~%-А—А I МЛТ-О,25-560 Ом + 5 >-А—А _ I L'jiT-0,5-5,1 мОм + 10 %-А—А I Набор позисторов НР1-9а-68 мОм + 10 % ОКО.467.405 ГУ" I
RP2 Резистор СПЗ-296-4,'/ мОм-В ОКО.468.159 ТУ I
Х.Ч Панель ПЛ14-2 АГ046101б ТУ I 249.14.00
XS1 ООО Панель 249.10.30.100 I 249.1b.00 ООО
ХР2 Вилка ШП-ВГ-25-7/20,5 х х 4,6-В34-8 (2,3,4,5,6,7,8) 6Р0.364.056 ГУ I
ХРЗ Вилка 0НП-ВГ-25-4/13х4,6- -В34-5 (1.3,4.5) 6Р0.364.056 ТУ I
ХР4 Токосъемник 232.13.16.100 Г
ДВЛНТЕЛ1) внеоковолышй П2РЕ;1ЕНЬ ЭК'ЖГГОВ
Обозначснио I I ! Наименование 1Кол-во!Примеча- ! ! !нио
CI Т^З-14-~Тр""кВ^ЗЗбо'пФ " ОМ). 461. f09 ГУ 2
RI Резистор МЛТ-2-100 кОм + 10 % (ЖО.467.180 ТУ - I Резисторы ОКО.467. ИЗ ТУ
Й2ЛЗ C3-I4-I-60 мОм + 10 % 2 C3-I4-I-33 мОм + 10 % Г
46
Обозначение 1 Наименование |Кол-во Шримеча-
XPI Контакт 249.20.00.201 , I
XT Наконечник 249.20.00.002 I
ШНУР СЕТЕВОЙ ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Обозначение ! Наименование 1Кол-воШримеча-
_____J.___________________ . : .... . • . I_|нио.
XPI Вилка ВШ-и^О- $ -01-10/220
X I Розетка 249.31.00.000 .1
ШЫР ПИТАНИЯ X
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Поз. обозна- чение -! Наименование 1 .. 1 Кол-во!Примечв- 1 !ние
Конденсаторы
CI-C3 K73-I7-250 В-0,33 мкФ ♦ ГО % ОНО.461.104 ТУ * 3 .• /
С4 K50-35-I60 В-47 мкФ ОКО. ^4.214 ТУ ' ... I" ..
U I- L 3 Дроссель 249.12.01.200 3
XPI Вилка 0НП-ВГ-2б-8/Э0»5х41§“ I •
J*2 • t
47
КАБЕЛЬ СВЯЗИ С ЭВМ
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Поз.обозна- ! Наименование чение ! !Кол-во!Примеча- ! !ние
X I, X 2 Розетка РП15-15 ГВ-В ГЕО.364.160 ТУ 2
КАБЕЛЬ I
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Поз.обозная I Наименование
чение 1___________________________
I Кол-во!Примеча-
! !ние
XPI, ХР2 Вилка 0!Ш-ВГ-25-П/30,5х4,
. ' 6-B34-I2 (1.2,3.4,5,7,8,9,10,
• ч: 11,12) бРО.&Озь '1у 2
БЛОК РАЗВЕРТОК (249.44.00.000 ПЭЗ)
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Зона 1 I 1 Поз.обозна- ! чение ! Наименование !Кол-воШримечд- ! ! ! ние
Конденсаторы
ci 1^0-35-100 В-4,7 мкФ ОЖО.464.214 ТУ I
С2, СЗ K73-I7-630 В-0,01 мкФ + 10 % 0Ж0.464.104 ТУ 2
С4 K53-I9A-I6 В-I мкФ + 10 % ОНО.464.133 ТУ I
С5 K73-I7-250 В-0,047 мкФ + 5 % OSO.461.104 ТУ I
X • С6 К50-35-40 В-1000 мкФ 0S0.46I.2I4 ТУ I
* С7 KI0-7B-H90-0.068 мкФ * % I
48
Зона! Поз. обозна- _ Lsohho -I Наименование .1 | Кол-во Шриме- ! !чакив
08 KI0-7 B-MI500-5I0 пФ + 10 % (ЖО.460.208 ТУ I *
09 K50-35-I6 В-220 мкФ ОКО.464.214 ТУ I
CIO K53-I9A-I6 В-I мкФ + 20 % ОКО. 464.133 ТУ I
си KI0-7 В-Н90-0.068 мкФ + % ОКО.460.208 ТУ " 20 f I
012 ЮТ-9-100 В-ЗЗОО пФ + 10 % ОКО.461.087 ТУ I
CI3 160-16-25 В-10 мкФ ОНО.464.III ТУ I
CI4 K53-I9A-I6 B-t мкФ + 20 % ОЙО.464.133 ТУ I *
CI5 К50-35-40 В-220 мкФ (ЖО. 464.214 ТУ I
С16 KI0-7 В-М1500-1000 пФ ♦ 20 % (ЖО. 460.208 ТУ . I
CI7 KI0-7 В-М1500-100 пФ + 10 % . ОЯО.460.208 ТУ А I ч
CI8 , K73-Q-IC0 В-0,01 мкФ ♦ В % ОКО.461.087 ТУ * “ I
CI9 К50-35-25 В-47 мкФ ОКО. 464.214 ТУ 1
(20 К50-35-40 В-220 мкФ ОЯО.464.214 ТУ I
C2I К50-35-40 В-1000 мкФ ОКО.464.214 ТУ I
(22 K73-I7-250 В-0,47 мкФ + 10 % ОКО.461.104 ТУ I
<23 K73-I7-250 В-0,68 мкФ + 10 % ОКО.461.104 ТУ I
(24 K50-I6-25 В- 5 мкФ . 0X0.464.III ТУ I
' (25 K73-I7-250 В-0,47 мкФ + 10 % 0X0.461.104 ТУ . " I
С26 ЮТ-9-100 В-6800 пФ + 10 % (КО.461.087 ТУ I
027 ЮТ-9-100 В-4700 пФ + 5 # (ЖО.461.087 ТУ I Ч --
(28 160-35-16 В-100 мкФ ;. ОГО.464.214 ТУ I
(29 т/*"‘ ’ t
.Зона Щоз.обозна- IMBHM Л , Наименование 1 !Коя- 1во Шриме- !манне
сэо №3-17-250 В-0,22 мкФ + б %. ОНО.461.104 ТУ • 1
C3I К5О-16-25 В-5 мкФ 0Ж0.464.Ш ТУ I
С32 №3-17-630 В-0,01 мкФ + 10 % ОНО.464.104 ТУ I
сзз К50-35-40 В-220 мкФ 0H0.4o4.2I4 ТУ I -
С34 K50-35-I60 В-I мкФ ОКО.454.214 ТУ I
С35 * №3-17-250 В-I мкФ + 10 % • СЮ.461.104 ТУ 1 I
СЗб №3-17-250 В-0,22 мкФ + 10 % Cli0.46I.I04 ТУ' ' I
С37 №3-17-250 В-0,1 мкФ + 10 * ' OH0.46I.I04 ТУ X
сза K50-I6-I60 В-5 мкФ ОНО.464.III ТУ X
С39 K50-I6-25 В-100 мкФ ОНО.464.III ТУ X
С4О K50-I6-25 В-100 мкФ ОКО.464.III ТУ 1
C4I №8-2-1000 В-0,01 мкФ + 10 % СЖО.461.112 ТУ 1 I
С42 №8-2-1000 В-2200 пФ + 10 X 0К0.461.П2 ТУ " I
С43 №3-17-160 В-2,2 мкФ + 10 % CaO.46I.IO4 ТУ Г- I
С44 K50-35-I60 В-47 мкФ СН0.464.2Н ТУ I
С45 №3-17-250 В-I мкФ + 10 % ОКО.-161.104 ТУ I
С46 KiO-7 В-Н90-0.068 мкФ + §2 % ОКО.460.208 ТУ " 20 I
С47 К50-35-100 В-100 мкФ OS0.464.2I4 ТУ •X
С48 №3-17-250 В-0,1 мкФ + 10 % 0H0.46I.I04 ТУ 1 X
-- - ' 50
Зона IПоз.обозна- чение •! Наименование 1 !Кол-воIПримеча- I !ние
> ««вор М» 4* «>.«•«»«*
С49 K50-I6-I60 В -5 мкФ 0Ж0.464.П1 ТУ I
С50 K50-IG-25 В-10 мкФ ОКО.464. III ТУ I
C5I K73-I7-250 В-0,1 мкФ + 10 % 0Ж0.4И.104 ТУ I
ДАТ • Микросхема KI74XAII 6Hu.348.G05 ТУ I
ДА2 Микросхема КР142ЕН8Б 6К0.348.634-03 ТУ I
LI, L 2 Дроссель 249.12.01,200 2
L3 Дроссель 249.00.10.900 I
L4 Регулятор линейности строк РЛС 90ЛЦ-10 6X0.475.046 ТУ I
L5 Дроссель 249.16.01.000 I ‘ .
16 Дроссель коррекции 249.00.10.•700 I
RI МЛТ-0,25-6,8 кОм + 5 %-А--А I
R2 МЛТ-2-180 Ом + 5 %-А—А •I
R3 МЛТ-0,25-33 кбм ± 5 % А I
R4 МЛТ-0,25-51 кОм + 5 %—А I
R5 LUIT-0,25-390 Ом + 5 %-А—А I ’
R6 МЛТ-2-120 Ом + 5 %-А—А I
R7 МЛТ-0,25-51 Ом + 5 %-А—А I
R8 МЛТ-0,25-62 к0м~+ 5 %—А I
R9 МЛТ-0,25-6,8 кОм~+ 5 %-А—А I
. RI0 МЛТ-0,23-270 Ом /б %-А—А I
RI2 МЛТ-0,25-1,8 к0м~+ 5 %-А—А .1
RI3 МЛТ-0,25-5,6 кОм i 5 %-А—А I
RI5 МЛТ-0,25-1,8 мОм + 5 % А I
RI6 МЛТ-0,25-4,7 кОм + 5 %-А—А I
RI7 МЛТ-0,25-3,6 мОм + 5 %—А I
RI8 МЛТ-0,25-1 кем ± 5 %-А—А I
RI9 МЛТ-0,25-1,5 кОм + 3 %-А—А I
51
Зона Шоз.обоз-! Наименование !Кол-во!Примеча-
!начение ! • ! 1ние
R20 Ю-0,25-2,2 кОм + 5 %-А—А I
R2I МЛТ-О,' -33 кОм +~5 % Л I
R22 МЛТ-О,2j-I5 кОм £ 2 %—Л I
R23 МЛТ-О,25-1,5 кОм~+ 2 %~Л—А I
Я24 МЛТ-О,25-6,8 кОм ± 5 %-Л—А I
R25 ЮГГ-0,25-10 Ом + 5 %-А—Л I
Е26 МЛТ-О,2-I кОм ± 5 %-Л—А I
R27 МЛТ-О,25-33 кОм\ 5 %—А I.
R28 №-0,25-1 кОм +~5 £-А—А’ I
R29 Ш1Т—0,25-12 кОм 4; 5 ——А I
R3I • Ш-0,25-2,7 кОм + Г %-А—А I
РЗЗ МЛТ-О,25-1,5 кОм + 2 %-А—А I’
R34 МЛТ-О,25-47 кОм ±5 f—А I
R35 Ш-0,25-12,1 кОм 4- 2 %—А I
R36 №-0,5-1 Ом ± 5 £'.-А 1 ’
Н37 МЛТ-О,25-2,2 мОм + 5 %——А I
R38 МЛТ-О,2“-33 кОм +~5 %-А—А I
R39 №-0,25 -1,2 кОм J 5 %-А—А I
Е40 МЛТ-О,f “ 22,5 кОм* 2 %—А I
R4I МЛТ-0,25-3,3 кОм +~5 %-А—А I .
Н42 Ш-0,25-120 кОм + 5 %—А ' I 63.82 Д00
R43 МЛТ-0 *5-270 Ом ± 5 ;^Л—А I
ш МЛТ-0,25-51 кОм + 5 %—-А I
R45 МЛТ-0,25-Х,8 .м0м~4; 5 %---А I
R46 МЛТ-1-270 Ом + 5 %-А—А : I •
R47 МЛТ-0,5-510 Ом ± 5 ^А—А I
R48 . МЛТ-0,25-100 Ом~+ 5 %-А— А I ’
R49 МЛТ-0,25-10 кОм ± 5 %-А—А I
R5O . МЛТ-0,25-82. кОм ± 5 %—А I
R5I МЛТ-0,5-1-Ом ± 5*"%-А—А I
R52 ’ . МЛТ-0,25-200 Ом + 5 %-А—А I
Р53 МЛТ-0,-25-12 Ом + 5 %-А—А I
R54 > . МЛТ-0,25-5,6 кОм + 5 Л-А—А I
Д55 МЛТ-0,25-68 кОм + 5 %—А I
R56 . . МЛТ-2-2 кОм + 5 М—А I
52
Эона |Поз.обоэ-1 Наименование ч !Кол-во!Примеиз-
лечение ! I 1ние
R57 :
Р58
R59
R60
R6I^
R62
R63
R64
R65
R66
R67
R68
Р69
R70
R7I
R72
R73
К74
Р75
R76
R77
R78
R79
R80
RBI
R82
R83
Р84
R65
R06
R87
F68
?89
Р90
R9I
МЛТ-0,25-12 кОм + 5 %—А I
МЛТ-0,25-68 кОм + 5 %—А I
МЛТ-2-2 кОм + 5 %-А—А I
Ш1Т-1-150 Ом\ 5 %-А—А * I
МЛТ-0,25-1,8 кОм + 5 %-А—А „ , I
МЛТ-О,25-6,8 кОм + 5 %^А—A I
МЯТ-0,25-47 кОм ГЬ %----А I
МЛТ-2-2 кОм + 5 %-А—А I
МЛТ-0,25-1, кОм 4 5 %-А—А I
МЛТ-0,25-15 кОм”+ 5 %---А . I
МЛТ-0,5-3 Ом 4 5~%-А—А I ’
МЛТ-0,25-1 кОм ± 5 %-А—А - I
МЛТ-1-620 кОм ±Ъ %—А I
Ш1Т -0,25-1 кОм 4 5 %-А—А I
МЛТ-0,25-10 кОм ± 5 %-А—А I
МЛТ-0,25-22 кОм 4 5 %-*--A I
МЛТ-0.25-6,2 к0м~4 5 %-А—А ’ I
МЛТ-0,25-4,7 кОм * 5 М—А I <
МЛТ-0,25-1 кОм + 5 %-А—А ; I
МЛТ-2-3,3 Ом 4 5 А I
МЛТ-0,25-36 кОм 4 5 %—А • I
МЛТ-1-1,2 кОм 4 5 %-А—А I
МЛТ-0,25-200 Ом 4 5 %-А—А • • I
МЛТ-0,25-10 кОм 4 5 %-А—А I
МЛТ-0,25-510 кОм"*4 5 %—А I .
МЛТ-0,25-1,0 кОм 4 5 %-А—А 1
МЛТ-0,25-3,6 кОм 4 5 %-А—А X
МЛТ-0,25-51 кОм /5 %—А . I
МЛТ-0,25-100 кОм~4 5 %—К I
МЛТ-0,25-10 кОм 4 5 %-А—А I
МЛТ-0,25-3 кОм 4~5 %-А—А X
МЛТ-0,5-2 кОм Л %-А-А 1 ‘
МЛТ-0,25-200 кОм $ б А . I
МЛТ-0,25-2,4 кОм i 5 g-A—А I
МЛТ-0,25-3,9 кОм 4 5 S-A—А I
63
Зоне Шоэ.обоз-1 |начение 1 ! Наименование !К ол-во! Примеча- ние
!
' R92 МЛТ-О,25-3,3 кОм + 5 %-А—А I
R93 ЫЛТ-0,25-6,8 кОм + 5 %-А—А I
Резисторы О13-19А(Ж0.468.372 ТУ .Резисторы'сНЗ-12Г^О?^>8.372 ТУ
FPI РезисторыО15-50М СКО .468.545 ТУ 0!5-50МА-4700м + 10 % Д
RP2, 8РЗ 013-196-0,5-6,8 кОм + 20 % I
RP4* 013-196-0,5-3,3 кОм + 20 % i
RP5 013-196-0,5-47 кОм +*20 % I
* RP6 СПЗ-196-0,5-47’кОм + 20 % ' I
RP7 013- 19а-0,5-6,8 кОм + 20% I
RP8 - 013- 19а-0,5-22 кОм /20 % I
. КР9 013-196-0,5-1 кОм + 20 % I
РРЮ , 013-196-0,5-2,2 кОм + 20 % I -
RPII О13-19а-0,5-220 кОм + 20 % I .
KPI2 015-50 МА-470 Ом + 10 % I
TI, Т2 TMC-IO а^О.472.009 ТУ 2
Диолы полупроводниковые
VAI f ДД208А ТРЗ.362.082 ТУ
ЧЦ2 ЦД521А дРЗ.362.035 ТУ I
УД4 > KCI68A СМ3.362.812 ТУ I
VAB-VAI4 ЦД208А ТРЗ.362.082 ТУ 7
~ VAIo КД521А дРЗ.362.035 ТУ . I
VAI6,^I7 ВД411ЕМ аАО.336.288 ТУ 2
VAI8 НЖ12А aA0.336.J75 ТУ I
ДО КД213А аАО.336.176 ТУ I
до ИД212А аАО.336.175 ТУ I
V#I КД521Л да.362.035 ТУ I
уда Щ£12Л aA0.336.I75 ТУ I
54
Сова Шоз.обозна-1 Наименование !Кол-во!Приме
Кенис ! ' !чание
— iomiwwim ,,.>.<Н|НГ — КИЧ <|> — —IRR .. OR—« О —I — .1 « HR II ««Wm l.l> — — ——Г —< — W»RI И »* I I.——
122НИИ2Т22У-,
VTI КТ209Б aAO.336.055 1У т
VT2 КТЗТ5Г. ЖСЗ.365.200 ТУ I
VT4 КТ315Г Ж. 36'5.200 ТУ I
VT5 КТ315Г лас.365.200 VJ I
VT6 КТ3107И uA0.336.I70 ТУ т а.
VT3, |/Т9 КТ209Е аЖ336.065 ТУ 2
’VTIO №02£4 ЩБЗ.365.037 ТУ т
VTII, VTI2 КТ805Ш aA0.336.34I ГУ 2
vti3 КТ817Г aA0.335.I87 ГУ I
VTI4 KTS37B аАО.336.403 ТУ т
VTI5 КТ602Ш ТДЗ.365.037 ГУ I
!/TI6 №09;/. а АО. 336.065 ТУ
VTI? КТ339Л аАО.336.485 ГУ I
VTI8 №09Я г.АО.336.065 ТУ ' I
VTI9 №61? ТО.336.201 ТУ I
VT20 КТ829А eAO.336.292 ГУ I
VT2I КТ940А aA0.33G.246 ГУ I
Роаетки
X5I 0Нп-1(Г~22-8/20,5 х 7.7-P50-S (I...8) 6Р0.364.056 '1У I
XS2 0Ня-КГ-22-12/30,5 х 7.7-P50-I2 (1...12)6Р0.364.056 ТУ I
XS3 0П|>КР-22-8/2С.5 х 7Г-Р50-8 (I...8) 6Р0.Х4.056 Г/ I
X$4 ОНп-КГ-22-8/20,5 х 7}7-Р50-8 (I...8) 6Р0.364.056 ТУ I
XS5 СНп-КГ-22~12/20,5 х 7.7-P50-I2 (I...I2) 6Р0.364.056 1У т X
X$6 0Нп--КГ~22-12/30,5х 7.7-P50-I2 (I...I2) 6Р0.364.056 'J7 ’ I
55
ПАНЕЛЬ ЭЛЛ (249.45.00.000 ПЭЗ)
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Зона Шов. обоз- начение Л Наименование ! !Кол-во!Приме- ! !чание
CI X » * Конденсатор К78-2-1000 В-6800 пЗ + 10 % 0Ж0.461.П2 ТУ I
т...га Разрдпник Р-45 QUO. 339.552 ТУ Резисторы МЛТ ОНО. 467.180 ТУ 3
Резисторы C3-I4 (Ж0.467.ПЗ ТУ
; . RI* СЗ-14-0,5-47 мОм + 10 % I 33 мОм. 22 мОм
22 МЛТ-2-3,9 мОм ± 10 %—£ 1 ' I
ИЗ МЛТ-О,25-10 кОм + 5 %-А—А I '
< Я4, В5 МЛТ-0,25-560 Ом ± 5 %-А—Л 2 '<
* . Рб , МЛТ-2-2,7 Ом + 5“%-А—А I
* .: R? МЛТ-О,25-560 Ом ± 5 %-А—А 1
Р8 МЛТ-О,5-5,1 мОм + 10 %—А I
KPI Набор позисторов НРХ-9а-68 м0м+ ±10 %-1 ОНО.467.405 ТУ I /
RF2 Резистор ШЗ-296-4,7 мОм.-В ОНО.468.159 ТУ I
XSI’ . Панель 14-4 АГО. 481.024 ТУ I
®>2 Вилка ОНП-ВГ-25-7/20,5 х 4,6- -В34-8 (2,3,4,5,6,7,ё) ‘ 6Р0.364.0Й6 1J * \ 1 '
ХРЗ ! Вилка ШП-ВГ-25-4/13х4.6-В34- -5 (1,3,4,5) 6Р0.364.056 ТУ I
ХР4 х Токосъемник 232.13.16.100 1
блок вадоуаштолЕй (249.47.оо.ооо пэз)
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Поз.обозна-1 Наименование !Ко~воШримечб
32ЙЙ2------1------------------------ _Ц______1_____IHJE_____
Конденсаторы I
'CI КМ-56-Н90-0,! мкФ + §2 % ; I
, .ОКО. 460.043 ТУ " 20
S6 '
iiu'j.ctosHa-l Найми.ование чение | t Кол- ! ои’Примеча- ние
КМ-56-Н90-0,15 мкФ + §2 % 0X0.460.043 ТУ * I
сз КМ-564190-0,X мкФ * ® % 0X0.460.043 ТУ ~ Л) I
* С4 КМ-564190-0,1 мкФ + §9 % <ЖО.460.043 ГУ - I ♦
CI7 К50-35-100 В-4,7 мкФ СД0.4о4.2;4 X 7 I
CI8 К73-17-250 В-0,1 мкФ - 10 % CKO. 461.104 ТУ I
Р22И£Т2£У-Ш11' 1 0Ж467.180~Г/
RI МЛТ-0,25-62и Ом £ 5 %-А-А I
R2 МЛТ-0,25-12 кОм + 5 %—п I
- R3 МЛТ-0,25-12 кОм ± 5 %—Л т
R4 МЛТ-0,25-1,2 кОм ± 5 '%-А—л I
m О13-19а-0,5-10 кОм + Ю % (ЖО.468.372 Т.у I
< , £1Гь’Ш2ит]Эону *
’vbi КС I56A. CJA3.362.812 ТУ I * у
VD9 КС 527А ! aA0.336.002 ТУ I
VJ5IO КС 522А eAO.336.002 1У I Г' • ,
XPI Вилка см. табл. I л ?<
XSI Pose ту/ ОНп-КГ-22-12/30,5x7,7-Р50- -12 (I...I2) бР0.364.СЗб ТУ I Г л .
XS2 Розетка см. табл. I *
XS3 Розетка (Тп-КГ-22-4/13 х 7.7-Р50- (1,2,4,5) 6Р0.364.С56 ТУ -5 I “ч к4
Д1,..АЗ Видеоусилитель 3 -
Конденсаторы ; ГА
СБ I
се K50-I6-I00 В-I мкФ 0X0.464. III ТУ I
Поз.обоз- I Наименование Шримвча
наченив 1 iHNe
iff ~К73-17-63 В-0,22 мкФ + 10 % CK0.46I.Iul ТУ ; . I
св K73-9-I00 В-0,01 мкФ + 10 % (ЖО.461.067 Ь X
09 K50-I6-IC0 В-I мкФ ОКО.464.III ТУ X
СЮ K50-I6-25 B-IC мкФ (ЖО.464. III ТУ Л
СИ КМ-56-Н90-0sI мкФ * % (ЖО. 460.043 ” 4и
CI2 КМ-5б-Н9и-0,1 мкФ + §9 % ОЖО.460.643 ТУ ~ I
CI3* ЮД-56-Н1 иОО-1<дХ) Пф± /0% Оли. 4 5и. 043 ТУ т ,7: I : 1200 пФ гооо пФ
CI4 КУЗ-17-250 В-0,1 мкФ + 10 % ОЖО 461.104 ТУ ’г,’ . ‘ 2;> у= ’ I :
CI5 К73-9-Ю0 В-0,047 мкФ + 10 % 0Ж0.451.087 ТУ Мт: I
CI6 К55«-1СО В-4,7 мкФ 010.464.214 ТУ . ’ 1
ЭА1 Микросхема К174УН1 6И0.348.252 ТУ I '
LI Дроссель У7.249.47.00.500 1
ЗЖ0.467.180 ТУ ...л,
R5 МЛТ-О,26-10 Ом ± 5 %-А—А J -д
Кб МЛТ-О,25-1,2 кОм + 5 %-А—А
R7 МЛТ-О,65-56 кОм +~5 %—А х 1
R8 МЛТ-О,25-320 Ом + 5 %-А—А . '! ' 1
R9 МЛТ-0,25-6,8 кОм + 5 %-А—А * 1,^'' -*Д
RIO МЛТ-О,25-100 Ом + 5 % -А—А .л'О.'Г" -
КП С2-23-0,2Ь-750м + I %-А-Г-В ОКО. 467.104 ТУ * 'г*, i ' f l.1'’
RI2 МЛТ-0,25-240 Ом t 5 %-А—А •
, ' ИЗ МЛТ-О,25-10 Ом + 5 %-А—А ' v; & x * J .
RI4 МЛТ-О,25-ЮО Ом“+ 5 %-А—А
RI5 МЛТ-О,25-46,4 Ом + 2 %-А—At
; RI6 МЛТ-О,25-560 Ом +~5 %-А—А ! ' 's’tb Z*
58 'ч •t* t г•
чение I Наименование" 1 ' ! Кол-во Шримэча- 1 1нм
М7 МЛТ-2-2,05 хОм + 2 %-А—A : . I , Г 7
PI8 МЛТ-0,25-56,2 Ом $ 2 %-А-А У 1- -
RI9 МЛТ-0,5-4,64 Ом t 2 М-4 I
R20 »' МЛТ-0,25-620 Ом ± 5 %-А—А I .
ШТ-0,5-10 кОм +~5*%-А—А I
Ш.Т-0,2б-1(Ю кОм + 5 %-А—А . * I
Р^З МЛТ-0,25-4? кОм +~5 % А I.
0^0.4^.372 ТУ
RP2 СПЗ-19а-0,5-10 кОм + 10 % < I
VP3 013-193-0,5-22 кОм + Ю % I
ОНО-Юи-0,5-47 кОм + *0 % I
УЛ2...Ш Диод ВД521А дР3.362.035 ТУ 7
Транзисторы * /1 *
VTI КГ606А ЩДЗ.365.049 ТУ -I
VT2 КТ606А ЩБЗ.365,049 ТУ . " I
03 КТ940А аАО.3.36.246 ТУ 1 ' "
БЛОК ВЫСОКИХ НАПРЯЖЕНИИ (БЕН)
ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ
Обозначение ! Наименование !Кол-во! Примечание
Al Делитель высоковольтный 249.20.00.000 I
TI 'toe°&wc-7 X
Конденсаторы
CI К78-2-1000 В-6800 п® ♦ 10 % 0Ж0.461.П2 ТУ * * I
<2« К78-2-1000 В-2200 пФ ± 10 % 010.461.112 ТУ 1 I ' -
69
Обозначение! Наименование !Кол-во!Приме-
! I !чани»
сэ" K78-2-I000 B-IOOO п« ♦ 10 % : . JJO. 0Ж0.461Л12 ТУ " I
С4 С5 K50-I6-I60 В-5 мкФ (Ж0.464.1ПЛУ I ' К73-17-2Й0 В-0,33 mkS + 10 % 0Ж0.461Л04 ТУ * I
06 FVI КБ0-35-100В- ТОО ыкФ (ЖО.464.214 ТУ I ' Вставка плавкая ИЦ-1-0,5 А АГ0.4В1.303 ЗУ I Резисторы
М МЛТ-0,5-3 Ом t 5 %-А (ЖО.467.180 ТУ I
кг МЛТ-0.25-39 кОм ♦ 10 %-А 0X0.4o7.I80 ТУ ~ I
ш . VTI XPI ХР2 Диод ВД4ПЕМ аАО.336.288 ТУ I Транзистор КТ839А аАО.336.485 ТУ I Токосъемник 232.13.16.100 X . Вилка 0НП-ВГ-25-6/20.5 х 4,6-В34г-8 (3.4,5,6,7,8) 6Р0.3М.056 1у I ВИДЕОМОНИТОР "ЭЛЕЮТОНИКА МС 6106’ альбом схем Опись '
249.00.00.000 84 Видеомониторы МС 6106.01,02,03,05
схема^электрическая соединение
249.00.00.000-04 34 Видеомонитор МС 6106.06
схема |ле^трическая соединения
249.10.00,000 33 Узел ввода сети
249.10.20. <00 33 - Плата элементов
249.13.00.000 33 Панель управления
249.15.00.000 33 Панель ЭЛЛ
60
249.20.00.000 33
249.21.00.000 33
249.23.00.000 ЭЗ
249.24.00.000 33
249.35.00.000 33
249.44.00.000 33
249.15.00.000 33
249.47.00.000 33
249.49.00.000 33
249.12.00.000 33
Делитель высоковольтный
Шнур сотовой
Кабель I
Кабаль 2
Кабель связи с ЭВМ
Блок разворток
Панель ЭЛЛ
Блок видеоусилителей
Блок высоких напряжений
Фильтр питания
ВДЕОМОНИТОРЫ ЭЖКЖНИКА МС 6106
ведомость зил
$ !0боз-!Код ! Наименование 1Где !К-во Шифр !К*во!При-
строч-!наче-!ОЮ1 ! !приме-!в из-!ук- I !меча
ни 1ние ! I !няется!долин!ладки! !ние
•М М. от -от П- тп it — J—---«- —> «от от--от «от — от w — —«ототв-» «•
Запасные_части
63814х Вставка плав- Узел 2 б
х!813 кая Bill—I— ввода
-3.15 А сети
АГ0.481.303ТУ 249.10.
00.000
51
