Б. Константинов
Рижский радиозавод имени
А. С. Попова выпускает радио-
приемник «Рига-6», по своим па-
раметрам полностью удовлетво-
ряющий нормам ГОСТ на прием-
ники 2-го класса. Чувствитель-
ность и избирательность этого
приемника лучше норм ГОСТ. Пи-
тание приемника осуществляется
от сети переменного тока. Среднее
звуковое давление, развиваемое
громкоговорителем приемника при
номинальной выходной мощности
1,5 вт в полосе частот 100-:-5000 гц,
составляет 15 бар (на расстоянии
1 м). Мощность, потребляемая от
сети, — 55 вт (т. е. меньше, чем
у других приемников 2-го класса).
Приемник «Рига-6» позволяет
вести прием на диапазонах: длин-
новолновом— 723-т- 2000 м (I),
средневолновом — 187,5 4- 576,9 м
(II), двух коротковолновых —
40,5 ж 7'5,9 м (III) и 24,7	32 м
(IV). а также может быть исполь-
зован для воспроизведения грам-
мофонной записи. В нем преду-
смотрена возможность включения
дополнительного (внешнего) гром-
коговорителя.
Промежуточная частота прием-
ника — 464 кгц.
СХЕМА
По своей схеме (рис. I) прием-
ник представляет собой 6-лампо-
вый супергетеродин.
Преобразовательная ступень ра-
ботает на лампе 6А7. Ее гетеро-
динная часть выполнена по трех-
точечпой схеме с катодной связью.
Коммутация катушек с их под-
строечными и сопрягающими кон-
денсаторами входного контура и
контура гетеродина устроена так,
что неработающие детали выклю-
чаются.
В цепь антенны включен
фильтр, который служит для
ослабления помех, имеющих ча-
стоту, равную промежуточной ча-
стоте приемника или близкую к
ией.
Благодаря наличию в цепи ан-
тенны конденсатора Ci к зажиму
«Антенна» можно подключать
электросеть, используя ее как ан-
тенну.
При установке переключателя
диапазонов в положение «Звуко-
сниматель» на сигнальную сетку
лампы 6Л7 через контакт пере-
ключателя 14 подается отрица-
тельное напряжение — 14 в. При
этом высокочастотная часть при-
емника полностью запирается, что
устраняет проникновение сигналов
и шумов из цепи антенны в низ-
кочастотную часть приемника. Со-
противление R? предохраняет за-
мыкание сопротивлений автомати-
ческого смещения /?23--ь /?:>> нако-
ротко в момент поворота пере-
ключателя диапазонов (это об-
условлено конструкцией переклю-
чателя) .
В анодную цепь преобразова-
тельной лампы 6А7’ включен пер-
вый контур фильтра промежуточ-
ной частоты, со второго контура
которого напряжение подается
на управляющую сетку лампы Л2
типа 6Б8С.
Со второго контура второго
фильтра промежуточной частоты
напряжение поступает па правый
диод той же лампы н детекти-
руется им. Низкочастотная состав-
ляющая напряжения, полученного
в результате детектирования, вы-
деляется на нагрузочном сопро-
тивлении (А)ц + RiA и подается
на управляющую сетку лампы Л3
типа 6Ж8, работающей в ступени
предварительного усиления низкой
частоты; постоянная же состав-
ляющая этого напряжения посту-
пает на сетку лампы индикатора
настройки Л5 типа 6Е5С.
Левый диод лампы Л2 исполь-
зуется в системе АРУ. На него
подается напряжение «задержки»
(2,5 я), снимаемое с сопротивле-
ний Rn и R23. Это же напряже-
ние используется как начальное
смещение на управляющие сетки
ламп Л] и Л2. Напряжение АРУ
снимается с сопротивления Rs и
подается на управляющие сетки
этих ламп.
В оконечной ступени работает
лучевой тетрод 6П6С. Напряже-
ние смещения на его управляю-
щую сетку снимается с сопротив-
лений /?2з ж Т?25- Обе ступени уси-
лителя низкой частоты охвачены
отрицательной обратной связью,
которая подается со вторичной
обмотки выходного трансформа-
тора через цепочку Ct3-R2\-R2o в
цепь катода лампы Л3.
Напряжение па зажимах звуко-
вой катушки громкоговорителя
при выходной мощности 1,5 вт со-
ставляет 2,12 в. Внешний (трансля-
ционный) громкоговоритель вклю-
чается через конденсатор С3о на
часть первичной обмотки выход-
ного трансформатора и получает
напряжение звуковой частоты
30 в.
Регулятор тембра имеет четыре
положения. Действие его иллю-
стрируется кривыми, приведенны-
ми на рис. 2. Первые три поло-
жения используются при приеме
музыкальных, а четвертое — при
приеме речевых передач. Измене-
ние частотной характеристики уси-
лителя НЧ осуществляется ком-
РАДИО № 8
27
Ж J	+ 210 в
мутацией элементов цепи обрат-
ной связи переключателем /7Т.
При установке этого переклю-
чателя в положение а, б или в
конденсатор Ci3 включается по-
следовательно в цепь обратной
связи. Вследствие этого обратная
связь на низших частотах умень-
шается, что приводит к возраста-
нию усиления ступени на этих ча-
стотах. Регулировка усиления выс-
ших частот производится комму-
тацией катушки Lib, включенной
в цепь катода лампы Л3 (6Ж8).
Когда переключатель тембра уста-
навливается в положение а или а
эта катушка замыкается накорот-
ко, обратная связь на высших ча-
стотах ослабляется и усиление
ступени поднимается. При уста-
новке переключателя в положе-
ние в катушка Lib включается
полностью, а в положение б вклю-
чена только четвертая часть ее
витков.
Выпрямитель приемника выпол-
нен по обычной двухполупериод-
ной схеме на кенотроне Ле типа
5Ц4С.
КОНСТРУКЦИЯ

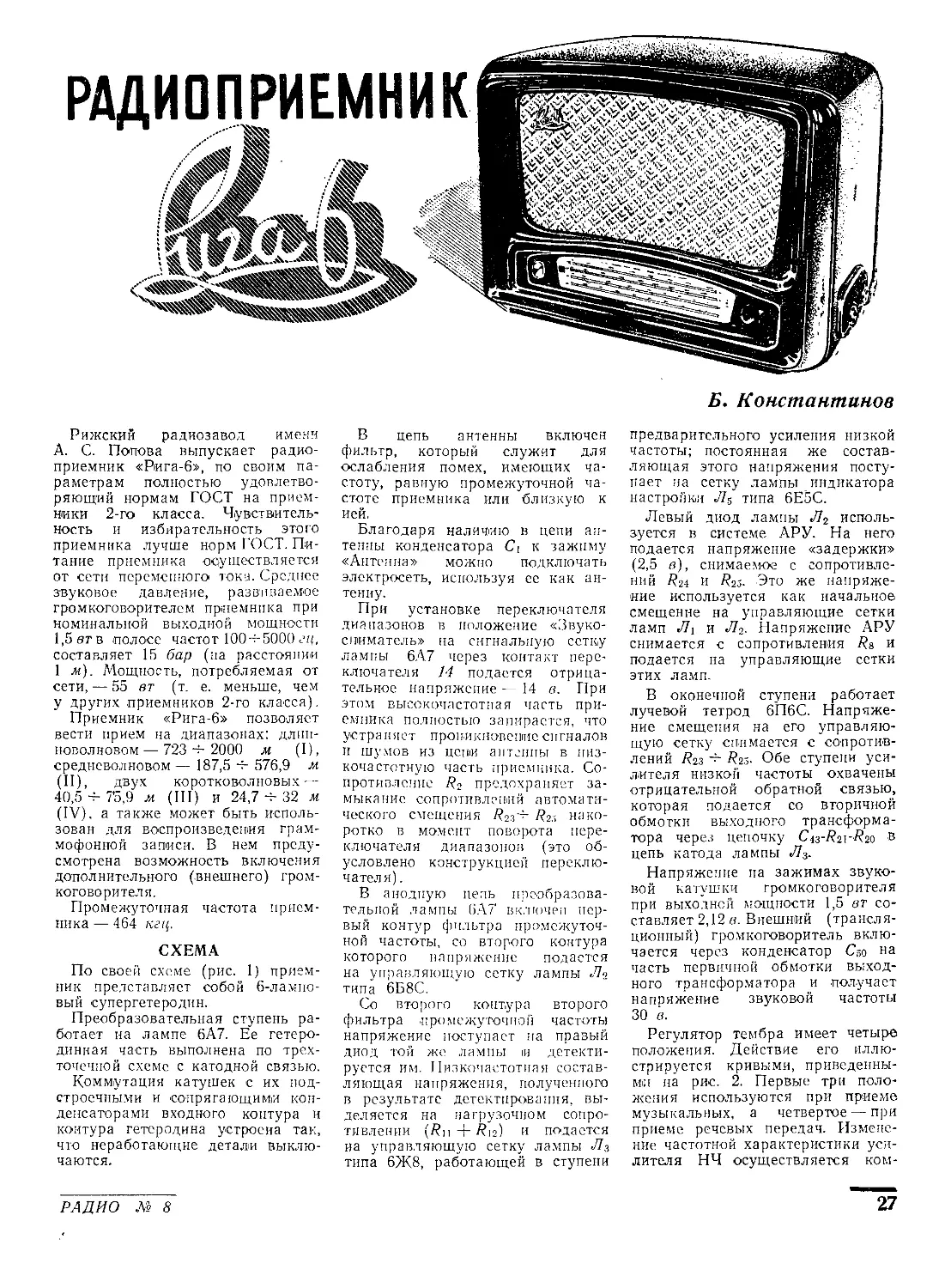

Внешний вид приемника пока-
зан в заголовке статьи и на
рис. 3. Ящик приемника штам-
пуется из листовой стали и по-
крыт темнокоричневой нитро-
эмалью; передняя стейка ящика
сделана из пластмассы такого же
цвета. Такая конструкция ящика
позволила удешевить приемник
без резкого снижения его акусти-
ческих качеств. Размеры ящи-
ка—429 X 325 X 230 мм. Вес при-
емника — 15 кг.
Шкала настройки освещается
сзади рассеянным светом от двух
лампочек с рефлектором.
Указатель рабочего поддиапазо-
на— светомехаиический. Он свя-
зан тросиком с осью переключа-
теля поддиапазонов. При повороте
переключателя поддиапазонов со-
ответствующий знак (I—IV) по-
казывается в окошечке, находя-
щемся в правой части шкалы.
Пятое положение переключателя
поддиапазонов соответствует вклю-
чению звукоснимателя.
Окошечко оптического индика-
тора настройки расположено сле-
ва, симметрично окошечку ука-
зателя поддиапазонов.
Рукоятки управления приемни-
ком расположены на боковых
стенках его ящика. На левой бо-
ковой стейке находится регулятор
громкости, выключатель сети
(ближияя рукоятка) и регулятор
тембра (дальняя рукоятка), а
иа правой — рукоятка настройки

РАДИО № 8
ДАННЫЕ КАТУШЕК
Катушки	Диапа- зон	Диаметр каркаса, мм	Ширина намотки, мм	Число витков	Провод	Индуктив- ность без сердечника в мкгн	Примечание
,7ц	—	8,8	10	152	ЛЭШО 10X0,07	180	Намотка „Универсаль”, отвод от 76-го витка
7-2	IV	15*	1,5	4	ПШД 0,2	—
	IV	—	6,8	8	ПЭЛ 0,6	1,4	—
ц	III	15*	1,9	7	ПШД 0,2	1,6	—
ц	III	—	11	13	ПЭЛ 0,6	2,5	—
ц	II	11*	1,8	250	ПЭЛ 0,1	1100	Намотка „Универсаль* секционированная
7-7	II	—	7	4X30	ЛЭШО 15X0,05	140	(7.6—одна секция, Z.7—че- тыре секции)
Ls	I	11*	7	4X220	ПЭЛ 0,1	8200	Намотка „Универсаль* секционированная
	I	—	7	4ХЮ9	ПЭЛ 0,1	1850	(Т.8—четыре секции, 7а— четыре секции)
7-jo	IV	15	6,8	8	ПЭЛ'0,6	1,3	Отвод от 6,5 витка
7-и	III	15	9,6	11	ПЭЛ 0,8	2,0	Отвод от 9-го витка
7-12	II	11	3,6	2x36	ПЭЛ 0,1	72	Намотка „Универсаль”, две секции, отвод от 66-го витка
Т-is	I	11	5,3	3X48	ПЭЛ 0,1	230	Три секции, отвод от 135-го витка
7-14	ПЧ	9*	10	293	ЛЭШО 10X0,07	620	Намотка „Универсаль”
7-15	—	—	10	290	ЛЭШО 10X0,07	710	V	»
7-ie	—	9*	10	209	ЛЭШО 10X0,07	343	я	»
7-17	—	—	10	213	ЛЭШО 10X0,07	330
* Расположены попарно на общих каркасах.
(ближняя к шкале) и рукоятка
переключателя поддиапазонов.
Шасси приемника, сделанное из
стали и покрытое алюминиевой
краской, крепится к ящику двумя
винтами. Дио ящика имеет вырез,
открывающий доступ к лампе
6Е5С и к монтажу.
Основной монтаж приемника со-
средоточен на двух гетииаксовых
субпанелях, в которые вштампо-
ваны гнезда всех электронных
ламп.
Переключатель напряжения се-
ти — карусельного типа. Держа-
тель предохранителя, изготовлен-
ный из пластмассы, содержит
внутри латунные контакты и вы-
талкивающую пружину. Трубча-
тый предохранитель расположен
внутри держателя; при открыва-
нии крышки держатель автомати-
чески разрывает цепь первичной
обмотки силового трансформатора.
Во всех катушках (за исключе-
нием антенных) применяются сер-
дечники из карбонильного железа
размерами 7X18 мм. Данные ка-
тушек приведены в таблице.
Катушка Lu—бескаркасная, на-
мотка «внавал», диаметр катушки—
30 мм, высота—30 мм, внутренний
диаметр — 8 мм; 900 + 350 витков
провода ПЭЛ 0,15. Катушка Lu
экранируется железной скобой.
Выходной трансформатор Тре.
первичная обмотка — 2800 витков
провода ПЭЛ 0,15; вторичная —
70 витков провода ПЭЛ 0,64; сер-
дечник из пластин Ш-20; толщина
набора — 19 мм.
Силовой трансформатор Tpi:
первичная обмотка — (450 + 69) +
+ (69 + 450) витков провода ПЭЛ
0,31; повышающая- обмотка —
1100+ 1100 витков провода ПЭЛ
0,16; обмотка накала кенотрона —
22 витка провода ПЭЛ 1,0; об-
Рис. 2. Частотные характеристики
усилителя НЧ приемника при раз-
личных положениях переключате-
ля регулировки тембра
РАДИО № 8
29
A li th A A
Puc. 3. Вид на приемник «Рига-6»
сзади
мотка накала ламп приемника —
28 витков провода 1,0. Сердечник
собран из пластин Ш-34; толщина
набора — 32 мм.
Дроссель фильтра Др\ имеет
3300 витков провода ПЭЛ 0,2;
сердечник из пластин Ш-20; тол-
щина набора—30 мм.
Громкоговорите ib имеет диффу-
зор диаметром 200 лыи; сопро-
тивление звуковой катушки по-
стоянному току 2,05 ом; намотка
двухслойная и содержит 5'.) вит-
ков провода ПЭЛ 0,2.
Подстроечные конденсаторы, ем-
кость которых не указана на схеме
рис. 1, имеют емкость 5 -i- 30 пф.
В приемнике «Рига-6» исполь-
зовано много деталей, которые
применялись в ранее выпускав-
шихся заводом типах приемников.
От редакции
Конструкция приемника «Ри-
га-6» имеет ряд существенных
недостатков.
Прежде всего для приемника
2-го класса неудачным является
применение металлического кожу-
ха. который не может обеспечить
высококачественного воспроизве-
дения передач.
Шкала приемника мала по раз-
мерам и плохо освещается.
Вырез для «магического глаза»
в переднем пластмассовом налич-
нике имеет неудачную форму:
«глаз» почти закрыт, что затруд-
няет пользование приемником. То
же относится и к индикатору пе-
реключения диапазонов.
В некоторых экземплярах при-
емника оси рукояток управления
имеют эксцентриситет, плохо ра-
ботает переключатель диапазонов
и наблюдаются другие механиче-
ские дефекты.
Завод, носящий славное имя ве-
ликого русского ученого — изобре-
тателя радио А. С. Попова, дол-
жен особенно дорожить честью
своей фабричной марки.
