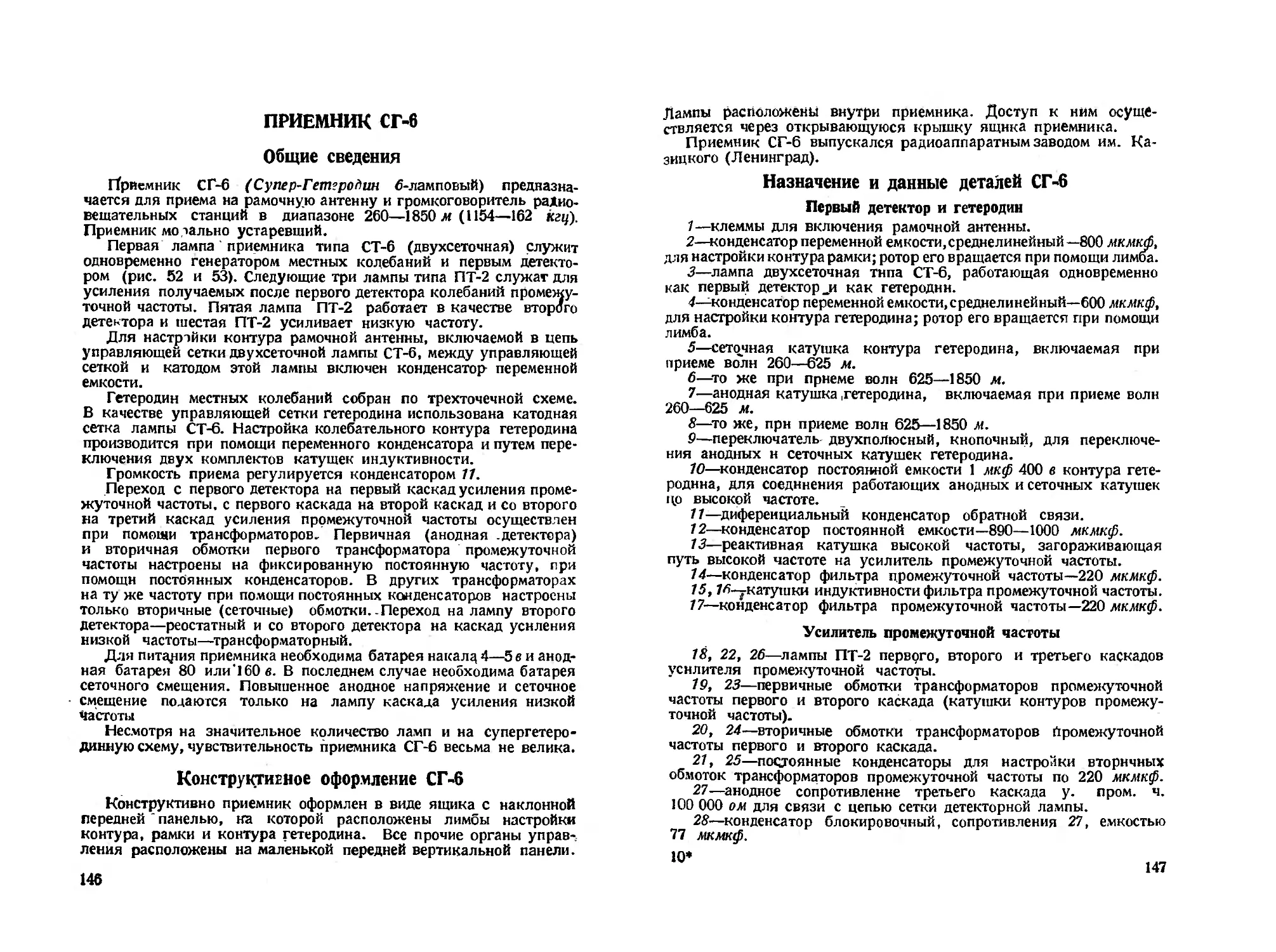

ПРИЕМНИК СГ-6
Общие сведения
Приемник СГ-6 (Супер-Гетгродин 6-ламповый) предназна-
чается для приема на рамочную антенну и громкоговоритель радио-
вещательных станций в диапазоне 260—1850 м( 1154—162 кгц).
Приемник морально устаревший.
Первая лампа' приемника типа СТ-6 (двухсеточная) служит
одновременно генератором местных колебаний и первым детекто-
ром (рис. 52 и 53). Следующие три лампы типа ПТ-2 служат для
усиления получаемых после первого детектора колебаний промежу-
точной частоты. Пятая лампа ПТ-2 работает в качестве второго
детектора и шестая ПТ-2 усиливает низкую частоту.
Для настртйки контура рамочной антенны, включаемой в цепь
управляющей сетки двухсеточной лампы СТ-6, между управляющей
сеткой и катодом этой лампы включен конденсатор переменной
емкости.
Гетеродин местных колебаний собран по трехточечной схеме.
В качестве управляющей сетки гетеродина использована катодная
сетка лампы СТ-6. Настройка колебательного контура гетеродина
производится при помощи переменного конденсатора и путем пере-
ключения двух комплектов катушек индуктивности.
Громкость приема регулируется конденсатором 77.
Переход с первого детектора на первый каскад усиления проме-
жуточной частоты, с первого каскада на второй каскад и со второго
на третий каскад усиления промежуточной частоты осуществлен
при помощи трансформаторов. Первичная (анодная .детектора)
и вторичная обмотки первого трансформатора промежуточной
частоты настроены на фиксированную постоянную частоту, при
помощи постоянных конденсаторов. В других трансформаторах
на ту же частоту при помощи постоянных конденсаторов настроены
только вторичные (сеточные) обмотки.-Переход на лампу второго
детектора—реостатный и со второго детектора на каскад усиления
низкой частоты—трансформаторный.
Для питания приемника необходима батарея накалд 4—5 в и анод-
ная батарея 80 или‘160 в. В последнем случае необходима батарея
сеточного смещения. Повышенное анодное напряжение и сеточное
смещение подаются только на лампу каскада усиления низкой
частоты
Несмотря на значительное количество ламп и на супергетеро-
динную схему, чувствительность приемника СГ-6 весьма не велика.
Конструктивное оформление СГ-6
Конструктивно приемник оформлен в виде ящика с наклонной
передней ‘ панелью, на которой расположены лимбы настройки
контура, рамки и контура гетеродина. Все прочие органы управ-
ления расположены на маленькой передней вертикальной панели.
146
Лампы расположены внутри приемника. Доступ к ним осуще-
ствляется через открывающуюся крышку ящика приемника.
Приемник СГ-6 выпускался радиоаппаратным заводом им. Ка-
зицкого (Ленинград).
Назначение и данные деталей СГ-6
Первый детектор и гетеродин
1—клеммы для включения рамочной антенны.
2—конденсатор переменной емкости, среднелинейный—800 мкмкф,
для настройки контура рамки; ротор его вращается при помощи лимба.
3—лампа двухсеточная типа СТ-6, работающая одновременно
как первый детектор _и как гетеродин.
4—конденсатор переменной емкости, среднелинейный—600 мкмкф,
для настройки контура гетеродина; ротор его вращается при помощи
лимба.
5—сеточная катушка контура гетеродина, включаемая при
приеме волн 260—625 м.
б—то же при приеме волн 625—1850 м.
7—анодная катушка .гетеродина, включаемая при приеме волн
260—625 м.
8—то же, при приеме волн 625—1850 м.
9—переключатель двухполюсный, кнопочный, для переключе-
ния анодных н сеточных катушек гетеродина.
10—конденсатор постоянной емкости 1 мкф 400 в контура гете-
родина, для соединения работающих анодных и сеточных катушек
Пр высокой частоте.
11—дифереициальный конденсатор обратной связи.
72—конденсатор постоянной емкости—890—1000 мкмкф.
13—реактивная катушка высокой частоты, загораживающая
путь высокой частоте на усилитель промежуточной частоты.
14—конденсатор фильтра промежуточной частоты—220 мкмкф.
15,	76—катушки индуктивности фильтра промежуточной частоты.
77—конденсатор фильтра промежуточной частоты—220 мкмкф.
Усилитель промежуточной частоты
18,	22, 26—лампы ПТ-2 первого, второго и третьего каскадов
усилителя промежуточной частоты.
19,	23—первичные обмотки трансформаторов промежуточной
частоты первого и второго каскада (катушки контуров промежу-
точной частоты).
20,	24—вторичные обмотки трансформаторов Промежуточной
частоты первого и второго каскада.
27,	25—постоянные конденсаторы для настройки вторичных
обмоток трансформаторов промежуточной частоты по 220 мкмкф.
27—	анодное сопротивление третьего каскада у. пром. ч.
100 000 ом для связи с цепью сетки детекторной лампы.
28—конденсатор блокировочный, сопротивления 27, емкостью
77 мкмкф.
10*
147
РиЙ 5S. Принципиальная схема приемника СГ-в
148
Второй детектор
29—конденсатор гридлика—220 мкмкф.
30—сопротивление гридлика—1,5 мгом.
31—лампа ПТ-2.
32—междуламповый трансформатор низкой частоты.
33—блокировочный конденсатор I обмотки трансформатора
низкой частоты 32.
Усилитель низкой частоты
34—лампа ПТ-2 (или УО-3).
35—гнезда для включения громкоговорителя.
36—блокировочный конденсатор громкоговорителя—3850—
4400 мкмкф.
Цепи питания
37—клеммы для присоединения источников питания.
38—кнопочный выключатель накала.
39—реостат накала 5 ом лампы первого детектора и гетеро-
дина 3, лампы третьего каскада у. пром. ч. 26, лддопы второго де-
тектора 31 и лампы унч 34.
Рис. 53. Схема расположения органов управления и ламп приемника СГ-в.
40—реостат накала 10 ом ламп первого и второго каскадов
у. пром. ч. 18 и 22 для регулировки громкости.
41—блокировочный конденсатор источника анодного напряже-
ния—1 мкф 400 в.
42—сопротивление проволочное, бифилярное—13 000 ом, пони-
жающее напряжение на анод лампы 3 первого детектора и гетеродина.
1 ’9
Режимы СГ-6
Напряжение батареи накала......................4—5 в.
Общий ток накала.........................360—430 ма.
Напряжение анодной батареи..................80—160 в.
Общий анодный ток...............•...........8—14 ма.
Ориентировочный расход ламп на эксплоатацию СГ-61
Тип ........................................... СТ-6	ПТ-2
Количество в комплекте ........................ 1	5
Расход иа 100 час. работы ..................... 0,2	1
Данные рамочной антенны СГ-6
Форма рамки—квадратная, плоская.
Сторона квадрата наружного витка..................750 мм.
Сторона квадрата внутреннего витка............. . 590 мм.
Шаг намЬтки (расстояние между витками в Mecfe крепления
провода)........................... .................8,6 мм
Число	секций.......................................  2
Число	витков	наружной	секции........................8
Число	витков	внутренней* секции....................22
Полное число	витков ............................... 30
. Индуктивность рамки при последовательном соединении секций
(для приема волн 625—1850 м)...................... 1200	мкгн.
Индуктивность рамки при параллельном соединении секций
(для приема волн 260—625 м).........................134	мкгн.
Эксплоатация СГ-6
Подготовка к включению
1.	Включить в гнезда приемника с надписью «рамка» рамочную
антенну, переключив ее секции последовательно для приема стан-
ции, работающей на волне 625-—1850 мм или параллельно—для
приема станции, работающей на волне 260—625 м (рис. 54).
2.	В зависимости от диапазона волн, на котором работает стан-
ция, нажать ту или другую кнопку (рис. .53) переключателя 9
(«дл. в» для приема станции, работающей на волне 625—1850 м или
«кор. в» для) приема станции, работающей на волне 260—625 м).
3.	Присоединить к приемнику батарею накала напряжением
4—5 в.
4.	При работе с'анодной батареей 80 в замкнуть накоротко
перемычкой клеммы «—С» и «—4+С»>, а при работе с анодной ба-
тареей 160 в снять перемычку с этих-клемм.
5.	При работе с анодной батареей 160 в присоединить к клеммам
«—С» и «—4+С» батарею сеточного смещения напряжением 3—5 в.
6.	При работе с анодной батареей 80 в замкнуть накоротко
1 Норма отдела Радиофикации, РУ НКСвязи.
150
перемычкой клеммы «+160» и «-(-80», а при работе с анодной баг
тареей 160 в снять перемычку с этих клемм.
7.	Присоединить анодную батарею.
8.	Проверить правильность присоединения батарей и их по-
лярность.
9.	Включить в гнезда 35 приемника громкоговоритель или го-
ловной телефон.
10.	Нажать кнопку чвыкл» выключателя накала 38.
11.	Ручки реостатов накала 39 и 40 повернуть против часовой
стрелки до отказа.
12.	Вставить лампы в гнезда. Для этого в приемнике нужно
открыть крышку.
Лампа СТ-6 вставляется в гнезда крайней левой ламповой панели.
13.	Соединить со схемой приемника клемму на цоколе лампы СТ-6.
Включение
14.	Нажать кнопку «вкл,-> выключателя накала 38.
15.	Вращая ручки реостатов 39 и 40 по часовой стрелке, уста-
новить нормальное напряжение накала ламп приемника.
16.	Закрыть крышку приемника.
Настройка
17. Направить плос-
кость рамки на станцию^
подлежащую приему.
1 18. Вращая барабаны
2 и 4 и слушая в телефон
или громкоговоритель,
установить их в таком
положении, при котором
шум в телефоне или гро-
мкоговорителе будетслы-
шен наиболее громко,
что указывает на . то,
что разность частот кон-
тура рамки и контура
260-625М
к СГ-6
гетеродина равна часто-
те, на которую настроен
усилитель промежуточ- Рис. 54. Принципиальная схема переключения сек-
НОЙ частоты	ций Рамки приемника СГ-6 для пр юма станций,
'	19. Вращая барабаны работающих на различных волнах.
2 и 4 таким образом, что-
бы не уходить от положения наибольшей интенсивности шумовч,
настроиться на волну радиовещательной станции.
Регулировка громкости
20.	Регулировку громкости можно производить:
а)	Изменением накала двух первых ламп усилителя промежуточ -
ной частоты 18 и 22 вращением ручки реостата 40. (Однако.не
151
следует перекаливать лампы во избежание уменьшения срока их
службы, тем более, что увеличение накала выше нормального обыч-
не не дает сколь-либо заметного увеличения громкости. ’Более
значительный перекал ламп также недопустим, так как приводит
к искажениям радиоприема.)
б)	Вращением ручки конденсатора обратной связи 11.
21.	Не следует производить регулировку громкости расстрой-
кой контура рамки, контура гетеродина или одновременно обоих
контуров, так- как при этом могут возникнуть или усилиться по-
мехи от других радиостанций.
Выключение
22.	Выключение накала производится нажатием кнопки «выкл»
выключателя 38.
23.	После выключения накала рекомендуется отсоединить от
приемника анодную батарею.
24.	Последующее включение накала приемника, если напряже-
ние батареи накала за время бездействия приемника не изменилось,
можно производить простым нажатием кнопки «вкл» выключателя 38
-й никакой регулировки накала реостатами 30 и 40 при вклю-
чении приемника не производить.
