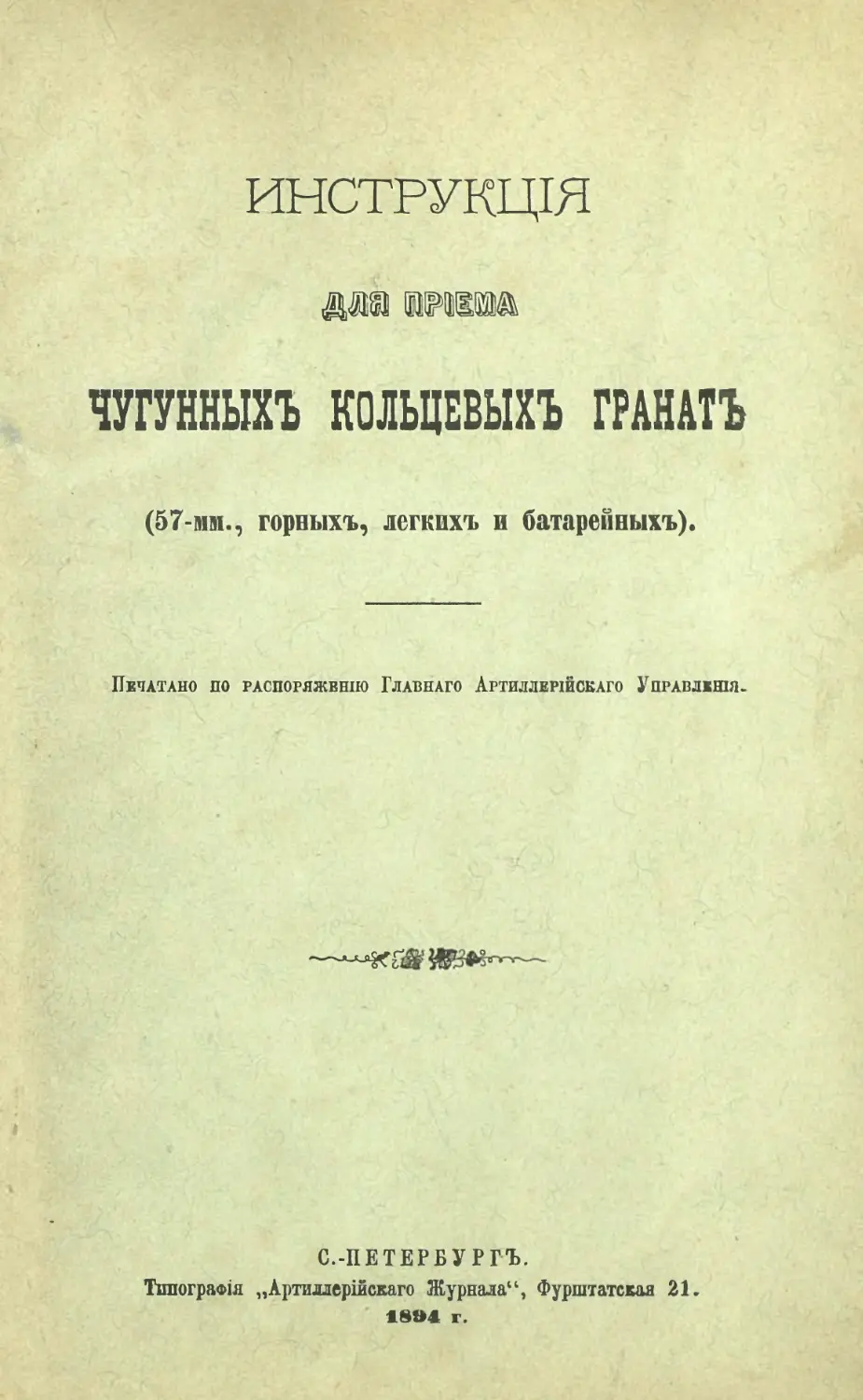

инструкція
дм ияа
ЧУГУННЫХЪ КОЛЬЦЕВЫХЪ ГРАНАТЪ
(57-мм., горныхъ, легкихъ и батарейныхъ).
Печатано по распоряженію Главнаго Артиллерійскаго Управленія.
С.-ПЕТЕРБУРГЪ.
Топографія „Артиллерійскаго Журнала11, Фурштатская 21.
48»4 г.
ИНСТРУКЦІЯ
да ііжий
ЧУГУННЫХЪ КОЛЬЦЕВЫХЪ ГРАНАТЪ
(57-ин., горныхъ, легкихъ и батарейныхъ).
Печатано по распоряженію Главнаго Артиллерійскаго Управленія.
С.-ПЕТЕРБУРГЪ
Типографія „ Артиллерійскаго Журнала11, Фурштатская 21.
<894 г.
ИНСТРУКЦІЯ
ДЛЯ ПРІЕМА ЧУГУННЫХЪ КОЛЬЦЕВЫХЪ ГРАНАТЪ
(57-мм., горныхъ, легкихъ и батарейныхъ).
А. Техническія условія заказа.
§ 1.
Чугунный корпусъ снаряда отливается изъ сѣраго чугуна.
Выборъ чугуна и составъ шихты для отливки снарядовъ, а также
способъ формовки, предоставляются усмотрѣнію завода, но, до
начала валовой Фабрикаціи, заводъ обязанъ представить опытную
партію.
§ 2.
Опытная партія снарядовъ.
Выборъ снарядовъ въ составъ опытной партіи предоставляется
заводу, однако все производство опытныхъ снарядовъ должно быть
открыто Ш пріемщика и самые снаряды должны удовлетворять
настоящей инструкціи.
Воѣ снаряды, входящіе въ составъ опытной партіи, должны
бы$ однокачественны по чугуну, т. е. отлиты изъ одинаковыхъ
ИЦТрріаловъ въ одинаковыя Формы.
Представленія опытной партіи не требуется отъ тѣхъ заво-
довъ, которые уже. представляли таковую и, по исполненіи на-
— 2 —
ряда, получили новый нарядъ тѣхъ-же снарядовъ, при чеиъ тех-
ническія условія приготовленія ихъ на заводѣ не измѣнились; раз-
рѣшеніе о непредставленіи опытной партіи дѣлается по усмотрѣ-
нію Главнаго Артиллерійскаго Управленія при каждомъ валовомъ
заказѣ, по заключеніямъ Инспектора пріемокъ.
Если заводъ пожелаетъ, то можетъ на свой страхъ присту-
пить къ валовому приготовленію снарядовъ и до представленія
опытной партіи, но съ тѣмъ, чтобы, въ случаѣ неудовлетворитель-
наго исхода испытанія опытныхъ снарядовъ, всѣ уже приготовлен-
ные на заводѣ снаряды были забракованы.
Опытную партію составляютъ 100 снарядовъ каждаго калибра,
изъ которыхъ 30 испытываются стрѣльбой на мѣткость и проч-
ность, 67 снарядовъ только на прочность и 3 снаряда разрывомъ
въ ямѣ, при чемъ на этихъ 3-хъ послѣднихъ снарядахъ пріем-
щикъ предварительно убѣждается въ правильности посадки мѣд-
ныхъ поясковъ, снявъ таковые.
Партія признается удовлетворительною: 1) если при стрѣльбѣ
-не получится ни одного разбитія въ каналѣ или близь дула ору-
дія, 2) -если не будетъ усмотрѣно на цилиндрической части чу-
гунныхъ корпусовъ отпечатковъ отъ нарѣзовъ орудія, 3) если во-
все не окажется срывовъ поясовъ и мѣткость стрѣльбы въ вер-
тикальной плоскости будетъ не ниже оцѣнки, показанной, въ таб-
лицѣ § 15 настоящей инструкціи, 4) если число осколковъ, полу-
ченныхъ при разрывѣ снарядовъ въ ямѣ, съ назначеннымъ въ
таблицахъ стрѣльбы разрывнымъ зарядомъ и вѣсящихъ не менѣе
.З.-хъ золотниковъ каждый, будетъ:
для 5 7-ми. не менѣе..................... . . 57
» горныхъ » » ...............................75
» легкихъ » »...............................110
» батарейныхъ »...............................190
Въ случаѣ, если число кусковъ указаннаго вѣса отъ гранатъ
опытной партіи получится менѣе выше приведеннаго для каждаго
рода снарядовъ то вопросъ объ удовлетворительности опытной
партіи поступаетъ на разрѣшеніе Инспектора пріемокъ.
— 3 —
'Если результатъ испытанія опытной партіи окажется неудо-
влетворительнымъ, то заводу разрѣшается представить вторую
опытную партію, при чемъ число снарядовъ въ этой партіи можетъ
быть увеличено по усмотрѣнію Инспектора пріемокъ.
Въ случаѣ удовлетворительнаго результата испытанія опытной
партіи заводъ приступаетъ къ валовому изготовленію снарядовъ.
§ 3.
Контрольныя партіи снарядовъ.
При валовомъ изготовленіи снарядовъ пріемъ ихъ на службу
производится не иначе, какъ послѣ контрольнаго испытанія стрѣль-
бою на прочность. Весь заказъ снарядовъ предварительно под-
раздѣляется на партіи, при чемъ въ нормальной партіи полагается
10.000 снарядовъ. При заказѣ большаго числа снарядовъ весь
остатокъ отъ полнаго числа партій или причисляется къ одной
изъ предыдущихъ партій, если онъ по числу снарядовъ менѣе
половины партіи, или же образуетъ особую партію, если онъ со-
ставляетъ половину или болѣе половины нормальной партіи. Впро-
чемъ, независимо отъ такого общаго положенія, число снарядовъ
въ контрольной партіи окончательно устанавливается каждый равъ
при заказѣ, въ зависимости отъ величины послѣдняго.
Выборъ снарядовъ для контрольнаго испытанія дѣлаетъ самъ
пріемщикъ изъ числа снарядовъ, представляемыхъ заводомъ. Вы-
боръ этотъ дѣлается по окончаніи полнаго осмотра всей партіи.
«Заводъ имѣетъ право отбраковать снаряды, выбранные пріемщи-
комъ для контрольнаго испытанія, но правомъ отбраковки можетъ
пользоваться не болѣе двухъ разъ. Отбракованные снаряды должны
быть пополнены заводомъ.
Изъ каждой партіи снарядовъ валоваго изготовленія заводъ
доставляетъ на контрольное испытаніе 50 штукъ каждаго калибра,
«зъ которыхъ 47 испытываются стрѣльбою на прочность, а осталь-
*нйе 3 снаряда подвергаются разрыву въ ямѣ.
Партія принимается, если при стрѣльбѣ и при разрывѣ въ ямѣ
будутъ удовлетворены условія, Перечисленныя въ § 2 настоящей
— 4 —
Инструкціи, по которымъ признается удовлетворительною опытна»
партія снарядовъ, въ отношеніи прочности и числа кусковъ при
разрывѣ. При этомъ:
1) Если при 47 выстрѣлахъ получится только одно разбитіе,
то заводу дозволяется поставить еще 200 снарядовъ, выбранныхъ-
пріемщикомъ изъ той же партіи, для испытанія на прочность.
Партія принимается только тогда, когда при вновь произведен-
ныхъ 200 выстрѣлахъ не послѣдуетъ ни одного разбитія. Въ слу-
чаѣ нѣсколькихъ развитій снарядовъ изъ числа первыхъ 47, или даже-
одного разбитія изъ числа вторыхъ 200, партія бракуется безусловно.
2) Если число кусковъ, полученныхъ при разрывѣ въ ямѣг
будетъ менѣе числа положеннаго для опытной партіи и указан-
наго въ § 2 настоящей инструкціи, то испытаніе повторяется ещ&
разъ надъ шестью снарядами, при чемъ среднее число осколковъ-
одного снаряда не должно быть менѣе указаннаго выше предѣла.
Если при послѣднемъ вторичномъ испытаніи число осколковъ-
получилось бы меньше установленной нормы, то вопросъ объ удо-
влетворительности контрольной партіи поступаетъ на Заключеніе-
Инспектора артиллерійскихъ пріемокъ. Если два послѣдователь-
ныхъ испытанія двухъ контрольныхъ партій, согласно настоящей
инструкціи, дадутъ неудовлетворительные результаты, то разрѣ-
шеніе дальнѣйшаго приготовленія снарядовъ на заводѣ зависитъ-
отъ Главнаго Артиллерійскаго Управленія. Всѣ опытные, а такж»
Контрольные снаряды, сверхъ 50 въ каждой контрольной партіи,
ставятся на счетъ завода. Первые же 50 снарядовъ каждой ко»-,
трольной партіи, если партія будетъ признана удовлетворительною*
засчитываются въ счетъ заказа.
Б. Ходъ пріема снарядовъ.
§ 4.
Права и обязанности пріемщиковъ по пріему.
Обязанность артиллерійскаго пріемщика состоитъ не только*.
Въ пріемѣ годныхъ снарядовъ, но и въ наблюденіи за всѣмъ отно-,
еящимся до приготовленія снарядовъ.
— 5 —
Для выполненія этой обязанности, пріемщикъ долженъ имѣть
право на заводѣ, изготовляющемъ снаряды, присутствовать при
всѣхъ работахъ, относящихся къ этому дѣлу.
О замѣченныхъ пріемщикомъ недостаткахъ въ приготовленіи
«нарядовъ, а равно и о тѣхъ порокахъ, которые особенно часто
встрѣчаются въ представляемыхъ къ пріему снарядахъ, и наконецъ,
свои предложенія относительно улучшеній изготовляемыхъ сна-
рядовъ, пріемщикъ имѣетъ право сообщать для свѣдѣнія управ-
ляющему заводокъ, съ тѣмъ, чтобы заводъ могъ воспользоваться
этими замѣчаніями, на сколько заводъ признаетъ это полезнымъ.
Но вмѣшиваться въ заводскія распоряженія пріемщикъ не имѣетъ
нрава.
Если пріемщикъ встрѣтитъ какія либо сомнѣнія по пріему сна-
рядовъ, или сочтетъ нужнымъ сдѣлать какія либо добавленія къ
настоящей инструкціи, то онъ представляетъ объ этомъ тому началь-
ству, отъ котораго получилъ предписаніе о пріемѣ снарядовъ.
Предварительно представленія пріемщику изготовленныхъ сна-
рядовъ, заводъ обязанъ подвергать ихъ осмотру своими браковщи-
ками; эти браковщики дѣйствуютъ по указаніямъ, даннымъ имъ
заводчикомъ, по соглашеніи его по этому предмету съ пріемщи-
комъ. Въ помощь пріемщику отъ артиллерійскаго вѣдомства наз-
начаются браковщики, по усмотрѣнію Инспектора артиллерійскихъ
пріемокъ (*)
§ 5.
Пріемъ внутреннихъ колецъ.
Кольца должны быть предварительно очищены отъ Формовой
земли и литниковъ. Верхній и нижній срѣзы кольца должны быть
плоски и между собою параллельны. Въ кольцахъ не допускается
трещинъ, раковинъ и свищей. Наружная сыпь и ноздрины, въ
небольшомъ числѣ, допускаются. Каждое кольцо осматривается по
Всѣ повѣрочные инструменты, данные пріемщику, имъ повѣряются при началѣ
пріемки помощью штангенциркуля по размѣрамъ, показаннымъ на чертежахъ; эта же
цовѣрка повторяется имъ во время пріема.
— 6 —
наружной поверхности и обмѣряется лекалами. Кольца представ-
ляются, къ осмотру собранными по комплектамъ и связанный»
слабо проволокою.
Неудовлетворяющія условіямъ кольца ломаются или отдаются
для исправленія. На принятыхъ пріемщикомъ кольцахъ никакихъ,
клеймъ не ставится.
Устройствомъ ящика для формовки сердечника заводомъ
должна быть достигнута безусловная правильность въ расположеніи-
цолецъ по чертежу; пріемщикъ обязанъ слѣдить за точнымъ . вы-
полненіемъ этого условія.
§ 6.
Видъь въ которомъ снаряды представляются къ первому'
осмотру.
Снаряды представляются къ пріему очищенными отъ Формовой
земли, какъ снаружи, такъ и внутри; литники и гребни должны бытъ,
сняты; цилиндрическая часть снаряда должна быть обточена и на
ней проточенъ желобъ для вставки мѣднаго пояса; 57 мм. чугун-
ная граната кромѣ, того должна имѣть заточенный кольцевой поя-
сокъ, у дна. Очко должно быть окончательно отдѣлано. Наружный
выступъ на днѣ снаряда, съ назначеннымъ на немъ центромъ, мо-.
щетъ быть сохраненъ до окончательной пріемки снарядовъ съ поя-
сами. На головной части и на днѣ снаряда должно находиться зц-^
водское клеймо изъ начальныхъ буквъ названія завода и двухъ по-
слѣднихъ цыфръ года отливки. Клеймо должно быть выбито.
§ 7.
Первый осмотръ чугунныхъ корпусовъ.
Поверхность центрующаго утолщенія должна быть ровная и глад-
кая. На обточенной цилиндрической части снаряда могутъ оставать-
ся слѣды рѣзца, при чемъ въ отдѣльныхъ мѣстахъ діаметръ чугун-
наго корпуса можетъ быть и меньше малаго допуска, но не менѣе-
двойнаго. Сумма протяженій такихъ утоненныхъ мѣстъ не долж-
на превышать */ю длины цилиндрической части снаряда,. Поверх-
ности необточенной головной части снаряда, а также- и- дна еѵві^.
— 1 —
должны быть ровныя; всѣ отдѣльныя возвышенія должны быть
спилены; на поверхности снарядовъ не должно быть пленъ и
шлаковатистыхъ нѣсть, обнаруживаемыхъ слабыми ударами молотка.
Трещины въ снарядахъ вовсе не допускаются, равно и вся*
наго рода задѣлки, а также наклепка по наружной поверхности
снаряда, съ цѣлью исправленія его. Снаряды, при постукиваніи
по нимъ молоткомъ, не должны издавать дребезжащаго звука,
что всегда даетъ поводъ предполагать неплотное прилеганіе внутрен-
нихъ частей къ наружнымъ. Снаряды съ подобнымъ недостаткомъ
бракуются. Отдѣльныя песочины и мѣстная мелкая сыпь могутъ
быть допущены, какъ на цилиндрической части, такъ и на днѣ и
головной части снаряда. На днѣ снарядовъ не допускается раковинъ,
свищей и скопленія скважинъ, хотя и мелкихъ, а въ очкѣ и сыпи.
На цилиндрической и головной части снаряда вовсе не допу-
скаются раковины и свищи, глубиною и шириною болѣе 1 ли.
При всѣхъ же такихъ порокахъ, по размѣрамъ меньшихъ или
равныхъ указаннымъ, пріемщикъ поступаетъ такъ: откладываетъ
эти снаряды въ сторону, раздѣляетъ ихъ по роду недостатковъ
на группы и изъ каждой группы выбираетъ 10°/о, которые и.
разбиваетъ въ куски; осматриваетъ всѣ отдѣльные куски стѣнокъ
снаряда, дна и головной части. Въ томъ случаѣ, если ни въ
одномъ изъ разбитыхъ снарядовъ не будетъ найдено 'усадочныхъ
пустотъ въ днѣ, головной части и въ углахъ, у соединенія дна
со стѣнками, а также рыхлости металла глубиною болѣе */в тол-
щины стѣнки, гнѣздъ раковинъ въ какихъ либо частяхъ и вну-
треннихъ отдѣльныхъ раковинъ и свищей по размѣрамъ болѣе
’/* лн., то испытанная такимъ образомъ группа не бракуется за
раковины, но снаряды, ее составляющіе, подвергаются гидравли-
ческому испытанію (**) при давленіи 40 атм. и тѣ изъ нихъ, въ
которыхъ не будетъ обнаружено просачиванія воды, принимаются
на службу. Не выдержавшіе этого испытанія снаряды бракуются.
(*) Свищъ,, дно котораго не видно на всемъ протяженіи, не допускается.
Если въ изслѣдуемой группѣ будутъ обнаружены пороки болѣе вышеуказан»
ныхъ, то она подлежитъ браку, не подвергаясь гидравлическому испытанію.
— 3 —
Подобныя изслѣдованія о соотношеніи наружныхъ ѢОрекевъ
съ внутренямни производятся пріеищикомъ во все время пріемки.
Количество снарядовъ въ группѣ, подвергаемой указанному изслѣ-
дованію, опредѣляется пріемщикомъ по соглашенію съ заводомъ.
Это опредѣленіе дѣлается до испытанія группы.
Глубина пороковъ опредѣляется помощью шпильки, а тѣ мѣста
на снарядахъ, которыя кажутся пріемщику сомнительными, изслѣ-
дуются острымъ концомъ молотка или же при помощи бородка.
Пріемщикъ осматриваетъ съ электрическою лампою пустоту
снаряда, слѣдя за тѣмъ, чтобы кольца плотно прилегали одно къ
другому.
Послѣ наружнаго осмотра повѣряются размѣры чугуннаго кор-
пуса снаряда инструментами, устройство и употребленіе которыхъ
указаны въ§16 настоящей инструкціи. На годные снаряды ставится
на головной части клеймо Г; всѣ снаряды, забракованные по на-
ружному осмотру или за размѣры и не могущіе быть исправлен-
ными заводомъ, ломаются въ присутствіи пріемщика. Пріемщикъ
обязанъ осматривать чугунъ во всѣхъ разбитыхъ снарядахъ, изу-
чая расположеніе раковинъ, а также повѣрять правильность рас-
положенія колецъ и размѣры тѣхъ частей, для обмѣра которыхъ
инструмента не положено. Если будетъ замѣчено пріемщикомъ,
что въ числѣ всѣхъ разбитыхъ снарядовъ изъ первой тысячи, пред-
ставленной къ пріему, находится болѣе 10% такихъ, у которыхъ
имѣются въ днахъ раковины, усадочныя пустоты и другіе пороки,
имѣющіе вліяніе на прочность дна, то заводъ обязанъ отливать
слѣдующіе за тѣмъ снаряды съ прибылью и отрѣзать таковую.
Такое же обязательство возлагается на заводъ и въ томъ случаѣ,
если пороки будутъ обнаружены въ снарядахъ при указанныхъ
выше условіяхъ, не только послѣ сдачи первой тысячи, но и по-
слѣдующихъ тысячъ. Размѣры прибыли опредѣляются заводомъ;
пріемщикъ, разбивая снаряды, забракованные за размѣры или по
наружному осмотру, удостовѣряется въ успѣшномъ дѣйствіи при-,
были. Если пороки остаются въ днѣ, то пріемщикъ требуетъ отъ
завода измѣненія размѣровъ прибыли.
— 9 —
§8.
- Осмотръ очка»
Верхняя гладкая часть очка въ полевыхъ и горныхъ снаря-
дахъ, а также нарѣзанная часть и срѣзъ очка всѣхъ снарядовъ
отдѣлываются на станкахъ или въ ручную.
Нарѣзка въ очкѣ должна быть сдѣлана на длинѣ, указывае-
мой приложенной къ инструкціи таблицей, согласно чертежей сна-
рядовъ.
Очко батарейной гранаты можетъ быть нарѣзано только на
длинѣ контрольнаго винта, остальная же часть оставлена гладкой
съ діаметромъ близкимъ къ внутреннему діаметру нарѣзки винта,
но не менѣе 0,887 ди..
Заводу выдается особый мѣтчикъ-мастеръ, помощью котораго
'приготовляются инструменты для нарѣзки очка.,
Пріемщикъ, въ случаяхъ разбивки снарядовъ, указанныхъ въ
настоящей инструкціи, осматриваетъ профиль рѣзьбы очка, сличая
прикладываніемъ съ проФилью рѣзьбы контрольнаго винта.
Выкрашиваніе въ рѣзьбѣ очка допускается не болѣе */» обо-
рота нарѣзки и до ’/» ея высоты, при томъ не болѣе, какъ въ
2-хъ мѣстахъ очка.
Примѣчаніе. Очко въ 2,5-дм. гранатахъ дѣлается такъ,
что рѣзьба доходитъ до внутреннихъ колецъ и гладкая часть
трубки помѣщается въ кольцахъ, которыя внутри не отдѣ-
лываются.
§ 9.
Осмотръ и испытаніе мѣди для поясовъ снарядовъ.
Для поясовъ снарядовъ употребляется красная мѣдь. Она дол-
жна быть представлена пріемщику въ полосахъ, тянутая или про-
катная, того поперечнаго сѣченія, какое принято заводомъ для
изготовленія поясовъ.
Мѣдныя полосы принимаются по .выдержаніи нижеслѣдующихъ,
испытаній: полоса сгибается, желобкомъ внутрь, въ холодномъ со-
— 10 —
стояніи до прикосновенія концовъ ея; когда концы полосы сведены
вмѣстѣ, то ударами молотка плющатъ загнутую часть полосы, дабы
сложить ее вдвое; если при этомъ полоса не дастъ рванинъ и не
сломается, то металлъ признается годнымъ.
Кромѣ того, полоса испытывается ковкою въ холодномъ со-
стояніи до приведенія къ половинной толщинѣ, при чемъ не дол-
жно проявляться на полосѣ ни пленъ, ни рванинъ. Длина полосы,,
назначаемой на испытанія, не должна быть болѣе діаметра снаряда,,
для котораго она назначается.
Вышеозначенному испытанію подвергается не болѣе ’/«% по
вѣсу заготовленной заводомъ партіи мѣди для поясовъ; если бу-
детъ найдено, что какая либо изъ полосъ, взятыхъ на испытаніе,
назначенной пробы не выдерживаетъ, то вся представленная къ
пріему партія или бракуется, или возвращается заводу для пере-
сортировки, съ тѣмъ, чтобы заводъ вторично могъ представить къ
Испытанію ту часть партіи, которую считаетъ годною. /При вто-
ричномъ испытаніи берется на пробу тоже %% всего предста-
вленнаго количества и, въ случаѣ неудовлетворительности испы-
танія, вся партія окончательно бракуется. По разрѣзкѣ заводомъ
полосъ на куски такой длины, какой они требуются для нагонки
на снарядъ, мѣдь эта вновь представляется пріемщику для осмотра-
концовъ. Плены, длиннѣе %о длины куска, не допускаются.
Пріемщикъ осматриваетъ 20% всѣхъ кусковъ, и если при этомъ
окажется хоть одна плена длиннѣе указаннаго, то вся партія воз-
вращается заводу для пересмотра. Если при вторичномъ предста-
вленіи пріемщику той же партіи мѣди, окажется хоть одна плена
болѣе указанныхъ размѣровъ, то вся партія мѣди бракуется.
§ 10.
О способѣ вставки, поясовъ.
Выборъ способа вставки поясовъ предоставляется заводу; трѳ«
буется только, чтобы способъ, употребленный при изготовленіи*
опытной партіи, сохранялся и при валовой Фабрикаціи, если- ре-
зультаты стрѣльбы опытной партіи признаны удовлетворительный».
— 11 —
Число снарядовъ,, доставляемыхъ заводомъ для этой стрѣльбы »
для осмотра пріемщикомъ вставки поясовъ, указано въ § 2. Въ
томъ случаѣ, если пе будетъ признано нужнымъ испытывать опыт-
ную партію стрѣльбою, вопросъ объ удовлетворительности вставки
поясовъ разрѣшается особою комиссіею, по назначенію Инспектора
артиллерійскихъ пріемокъ. Если заводъ пожелаетъ измѣнить при-
нятый имъ первоначально способъ вставки поясовъ, то обязанъ
представить на свой счетъ новую опытную партію въ количествѣ
25 штукъ для испытанія на мѣткость.
Если при контрольномъ испытаніи будетъ замѣчено, что сна-
ряды летятъ неправильно, то вопросъ объ удовлетворительности
посадки поясковъ передается на усмотрѣніе Инспектора пріемокъ.
При валовомъ производствѣ гранатъ пріемщикъ имѣетъ права
избрать, если найдетъ нужнымъ, изъ каждой предъявляемой ему
партіи не болѣе 1°/о снарядовъ для сниманія поясовъ съ цѣлью
осмотра прилеганія ихъ къ чугунному корпусу снаряда. Ему же.
предоставляется право представлять о необходимости испытанія нѣ-
которыхъ изъ вышеуказанныхъ снарядовъ стрѣльбою на мѣткость,
Ори чемъ, однако, пріемщикъ обязанъ подробно изложить причины,
побуждающія его къ этому представленію. Если результаты этой
стрѣльбы окажутся неудовлетворительными, то Инспекторъ артил-
лерійскихъ пріемокъ имѣетъ право требовать замѣны на заводѣ,
поясовъ всей партіи.
§ и.
Повѣрка желобовъ на снарядахъ.
Въ зависимости отъ размѣровъ сѣченія мѣдныхъ полосъ, на-
значаемыхъ на пояса, дозволяется при изготовленіи опытной пар-
тіи отступать отъ показанныхъ на чертежахъ размѣровъ желобовъ
по ширинѣ и въ большую сторону на 3 точки, сохраняя притомъ
данный чертежомъ наклонъ граней ласточьяго хвоста. При вало-
вомъ изготовленіи снарядовъ, размѣры поперечнаго сѣченія пояс-
цыхъ желобовъ, а также размѣры мѣдныхъ полосъ должны быть,
вполнѣ, однообразны и одинаковы съ выработанными при пригото-
— 12 —
вленіи опытной партіи. Повѣрка сѣченія желобовъ производится
помощью лекала, изготовляемаго заводомъ, по указанію пріемщика.
§ 12.
Второй осмотръ чугунныхъ корпусовъ снарядовъ, по вставкѣ
мѣдныхъ поясовъ.
По вставкѣ мѣдныхъ поясовъ, снаряды снова представляют-
ся пріемщику ко вторичному осмотру, съ цѣлью обмѣра поясовъ
и провѣрки прочности ихъ посадки. Въ удовлетворительности
вставленныхъ поясовъ пріемщикъ убѣждается: 1) постукиваніемъ
по нимъ небольшимъ молоткомъ и 2) сниманіемъ поясовъ съ нѣ-
которыхъ снарядовъ на основаніи § 10, а также со всѣхъ сна-
рядовъ, забракованныхъ за размѣры и неправильное расположеніе
поясовъ. Если поясъ издаетъ при постукиваніи дребезжащій звукъ,
сплошь или мѣстно, въ общей сложности на протяженіи боль-
шемъ */< окружности, то онъ подлежитъ замѣнѣ новымъ.
Хорошо вставленный поясъ долженъ, по снятіи со снаряда,
представлять отпечатки неровностей поясныхъ желобовъ; внутрен-
нія его поверхности не должны сохранять первоначальнаго розо-
ваго цвѣта мѣди, но должны быть сглаженныя съ небольшимъ
отблескомъ. При вынутіи пояса особенное вниманіе пріемщикъ об-
ращаетъ на то, заполняли ли края пояса ласточьи хвосты жело-
ба. Снаряды, въ которыхъ концы поясныхъ полосъ не вполнѣ
сходятся, принимаются въ томъ случаѣ, если остающійся зазоръ
не болѣе 1 линіи.
При излишней ширинѣ мѣдныхъ полосъ, а иногда и отъ са-
маго способа ихъ вставки, или чрезмѣрнаго надавливанія на сна-
рядъ, появляются на снарядѣ трещины. Эти трещины узнаются
ударами молотка, причемъ снарядъ издаетъ глухой звукъ. Сна-
ряды съ трещинами безусловно подлежатъ браку. Сомнительные
снаряды отдѣляются въ особую партію; изъ каждой партіи выби-
рается 10% снарядовъ, которые подвергаются гидравлической
пробѣ, при давленіи въ 40 атмосферъ по манометру. Тѣ снаряды,
въ которыхъ будетъ обнаружено, въ какомъ бы то ни было мѣстѣ,
просачиваніе воды, бракуются; снаряды же, выдержавшіе это ис-
пытаніе, принимаются на службу.
— 13 —
§ 13.
О предѣльныхъ вѣсахъ двухсмѣнныхъ гранатъ.
Первая сотня приготовленныхъ на заводѣ гранатъ, удовле*
творяющихъ размѣрамъ, должна быть взвѣшена; при этомъ опре-
дѣляется средній вѣсъ всей сотни гранатъ, который долженъ
быть близокъ къ нормальному вѣсу отдѣльнаго снаряда, а именно:
для 57-мм. гранатъ къ...................6 фн. 30 з.
— горныхъ.............................8 фн. 87 з.
— легкихъ............................15 фн. 65 з.
— батарейныхъ........................28 фн. 79 з.
Вѣса принимаемыхъ на службу снарядовъ должны заключать-
ся въ нижеслѣдующихъ предѣлахъ:
Наиболып. пред. Наименьш. пред.
вѣсъ. вѣсъ
для 57-мм. гранатъ. . . . 6 фн. 42 з. 6 фн. 18 з.
— горныхъ.................9 фн. 4 з. 8 фн. 74 з.
— легкихъ................15 фн. 88 з. 15 фн. 42 з.
— батарейныхъ . . . . 29 фн. 25 з. 28 фн 37 з.
Всѣ гранаты, вѣса которыхъ выходятъ изъ указанныхъ предѣ-
ловъ, бракуются или возвращаются заводу для исправленія. Если изъ
взвѣшиванія первой сотни приготовленныхъ снарядовъ и удовле-
творяющихъ допускамъ, окажется, что средній вѣсъ отличается
отъ вышеуказаннаго и если вѣса выходятъ преимущественно толь-
ко за одинъ предѣлъ и притомъ въ значительномъ числѣ, напр.
болѣе половины, то заводу предоставляется право измѣнить вѣсъ
снарядовъ, увеличивая или уменьшая длину головной части, смо-
тря по тому, за меньшій или за большій предѣлъ переходятъ взвѣ-
шенные снаряды.
Дозволеніе это дается заводу, впрочемъ, лишь въ томъ слу-
чаѣ, когда, при разбитіи забракованныхъ за неудовлетворительный
вѣсъ снарядовъ, немогущихъ быть исправленными, окажется, что
переходъ за большій предѣлъ не зависитъ отъ значительнаго отбѣ-
ливанія стѣнокъ наружнаго корпуса, т, е. отбѣливанія, распро-
— 14 —
страняющагося не только на зубцы, но и на сплошную часть стѣ-
нокъ корпуса, а переходъ за наименьшій предѣлъ—отъ недоста-
точнаго заполненія чугуномъ изгибовъ внутреннихъ колецъ или
отъ пустотъ и раковинъ. Увеличеніе или уменьшеніе длины го-
ловной части, т. е. части снаряда, находящейся выше центрую-
щаго утолщенія снарядовъ, не должно быть болѣе 5 точекъ для
57-мм. и горныхъ гранатъ и 1 линіи для легкихъ и батарейныхъ,
при условіи, что верхній срѣзъ головной части остается тотъ же,
для чего требуется соотвѣтствующее измѣненіе радіуса закругле-
нія головной части.
Послѣ подобнаго измѣненія чертежа опять взвѣшивается сто
снарядовъ, и если будетъ найдено, что измѣненіе въ длинѣ
снаряда сдѣлано удачно, то пріемъ продолжается, какъ выше ска-
зано. Въ отношеніи внутреннихъ частей гранатъ слѣдуетъ посту-
пать такъ: толщина внутреннихъ колецъ должна оставаться неиз-
мѣняемою; точно также должны оставаться неизмѣняемыми длина
всѣхъ сложенныхъ вмѣстѣ колецъ и ихъ положеніе въ отношеніи
дна снаряда. При измѣненіи длины головной части батарейныхъ
снарядовъ слѣдуетъ на столько же измѣнить длину нарѣзанной
части очка, а у легкихъ, горныхъ и 57-мм. разстояніе между на-
рѣзанною частью очка и началомъ колецъ.
< Взвѣшиваніе снарядовъ для отбракованія выходящихъ за ука-
занные предѣлы должно вестись такъ: сперва на чашку вѣсовъ
«кладется вѣсъ, соотвѣтствующій одному изъ предѣловъ вѣса, и
«наряды послѣдовательно ставятся на другую чашку вѣсовъ; при
атомъ всѣ снаряды, выходящіе за предѣлъ, отставляются въ сторону.
'Затѣмъ кладется другой вѣсъ, соотвѣтствующій другому предѣлу и
я производится тоже самое; всѣ отставленные снаряды, выходящіе
за наименьшій предѣлъ, считаютса забракованными, а выходящіе
за наибольшій предѣлъ возвращаются заводу для исправленія.
Взвѣшиваніе должно вестить способомъ двойнаго взвѣшиванія,
л. е. на одну чашку ставятся гири, вѣсомъ равныя желаемому
•грузу, а на другую чашку кладутся или дробь, или песокъ и .чтимъ
послѣднимъ вѣсы уравновѣшиваются. Съ той чашки, на которой
'стояли гири, гири снимаются и на нее ставятся принимаемые
«наряды.
— 15 —
§ 14.
Клейменіе и укупорка снарядовъ.
На всѣхъ снарядахъ, признанныхъ годными по испытаніи конт-
рольной партіи, пріемщикомъ ставится клеймо, состоящее изъ за-
главной буквы его Фамиліи. Клеймо ставится на днѣ снаряда.
Принятые снаряды какъ внутри, такъ и снаружи окрашиваются
я части ихъ смазываются, согласно соотвѣтствующимъ постановле-
ніямъ и приказамъ по артиллеріи. Въ очко гранатъ ввинчиваются
цинковыя втулки (*). До отправки съ завода, снаряды укупорива-
ются въ прочные деревянные ящики, конструкцію которыхъ предо-
ставляется опредѣлить заводу, по соглашенію съ пріемщикомъ. При
этомъ должно имѣть въ виду, чтобы мѣдные пояски не только были
предохранены стѣнками укупорки отъ внѣшнихъ ударовъ, но чтобы
они не могли портиться отъ ударовъ самихъ снарядовъ о части уку-
порки при перевозкахъ и перегрузкахъ.
Въ одинъ ящикъ укупоривается столько снарядовъ, чтобы вѣсъ
укупореннаго ящика не превосходилъ 7 пудовъ.
В. Правила опытныхъ и контрольныхъ испытаній.
§ 15.
Стрѣльба опытная и контрольная.
Стрѣльбы опытная и контрольная на прочность снарядовъ, а
также опытная на мѣткость и разрывъ снарядовъ въ ямѣ произ-
водятся: для издѣлій Уральскихъ заводовъ на Пермскомъ заводѣ,
для Олонецкаго—на самомъ заводѣ, если тамъ имѣются подходя-
щія орудія; въ противномъ случаѣ снаряды испытываются на Глав-
комъ Артиллерійскомъ полигонѣ. Испытаніе снарядовъ, изгото-
вляемыхъ на частныхъ заводахъ, производится или на ближай-
шемъ окружномъ артиллерійскомъ полигонѣ, или на Главномъ Ар-
тиллерійскомъ полигонѣ.
Заводъ обязанъ доставить положенное число снарядовъ въ то
мѣсто испытанія, которое будетъ указано Главнымъ Артиллерій-
скимъ Управленіемъ.
Испытаніе стрѣльбою производится усиленными зарядами, а
(*) См. чер. 2,5-дм. и 57-мм. гр..
— 16 —
именно: для батарейной гранаты—зарядомъ въ 5 фи., для легкой—
3 фн. 60 зол., горной—94 зол. и для 57-мм.—1 фн. 25 зол.
крупнозернистаго пороха, по мишени, поставленной при стрѣльбѣ
на мѣткость на разстояніи 500—600 сж. для батарейной и лег-
кой и 300 сж. для горной и 57-мм. пушекъ. Стрѣльба на проч-
ность ведется на такую дистанцію, на которой возможно собрать
большее число выстрѣленныхъ снарядовъ и при которой возможно
лучше всего наблюдать за выстрѣленными снарядами.
Стрѣльба на прочность производится гранатами безъ разрыв-
наго заряда съ завинченною цинковою втулкой, приведенными
смѣсью песка съ опилками до надлежащаго вѣса. До испытаніи
на снарядахъ насѣкаются номера; при самой стрѣльбѣ соблюдате-
ся порядокъ этихъ номеровъ.
При стрѣльбѣ на мѣткость, кромѣ вѣроятныхъ отклоненій отъ
средней точки попаданія, должны быть представляемы координаты,
отдѣльныхъ пробоинъ.
При стрѣльбѣ на мѣткость и прочность, необходимо озаботить-
ся о сборѣ снарядовъ послѣ стрѣльбы; собранные снаряды осмат-
риваются лицомъ, производившимъ испытаніе, который о результа-
тахъ этого осмотра доноситъ, со всѣми результатами стрѣльбы^
Главному Артиллерійскому Управленію.
Вѣроятныя отклоненія отъ средней точки попаданія должны,
быть не болѣе нижеслѣдующихъ.
Калибръ. Дальность. Вѣроятныя отклоненія снарядовъ.
Вертикаль- ное. ’ • і Боковое.
Сж. Сж. ,
Для 57-мм 300 0,І5 0,10
> Горныхъ ........ 300 0,17 0,17
> Легкихъ ......... 500 0,20 0,12 |
» > • ••••>•••• 600 0,26 0,16 ]
> Батарейныхъ 500 0,21 0,16 |
» > ...... 600 0,27 0,21 }
— 17 —
Примѣчаніе', указанныя- здѣсь величины вѣроятныхъ, от-
клоненій па 25% болѣе соотвѣтствующихъ инъ табличныхъ
отклоненій.
Испытаніе разрывомъ въ ямѣ.
Испытаніе разрывомъ въ ямѣ двустѣнныхъ гранатъ произво-
дится въ тѣхъ же мѣстахъ, гдѣ ведется стрѣльба.
Для производства этого испытанія прочно устроенную (*) яму
перегораживаютъ деревяннымъ щитомъ на двѣ части; въ одну часть
ея насыпаютъ сѣянный черезъ грохотъ, съ отверстіями отъ 3 до
4 линій, по возможности сухой, песокъ, слоемъ толщиною отъ 8
до 10 дюймовъ; на песокъ, на деревянныхъ подкладкахъ, кладутъ
снарядъ (съ цинковою втулкой), и со вставленной въ очко галь-
ванической трубкой Морскаго вѣдомства. Снарядъ покрываютъ де-
ревяннымъ ящикомъ и слоемъ песку толщиною отъ 10 до 12 ди..
Щитъ, раздѣляющій яму, вынимаютъ; затѣмъ закрываютъ яму
крышкой, на которую накладывается грузъ для легкихъ, горныхъ
и 57-ми. около 40 пудовъ, а для батарейныхъ около 50 пудовъ;
затѣмъ соотвѣтствующимъ средствомъ сообщается огонь разрывному
заряду.
Разрывной зарядъ, тщательно взвѣшенный, употребляется тотъ,
который назначенъ въ таблицахъ стрѣльбы, т. е. для батарейныхъ
гранатъ 1 фн., легкихъ—48 зл., горныхъ—29 зл. и 57-мм.—
18 ЗЛ.;
Число осколковъ, которое должно получиться при разрывѣ,
указано въ § 2 настоящей инструкціи.
Форма для представленія свѣдѣній о результатахъ испытанія
гранатъ на разрывъ въ ямѣ.
При разрывѣ (батарейныхъ, легкихъ, горныхъ или 57-мм.)
гранатъ въ ямѣ, получились слѣдующіе результаты:
(*) Видъ и размѣры ямы и способъ заряжанія указанъ на чертежѣ VI.
2
Среднее №№ проставленные на снарядахъ.
Число осколковъ вѣ- сомъ каждый болѣе 20 золотниковъ. | Наружная оболочка. |
Число осколковъ вѣ- сомъ каждый отъ 20 до 3 золотниковъ.
• Число осколковъ вѣ- сомъ каждый менѣе 3 болотниковъ.
Итого осколковъ.
1 Число одиночныхъ зубцовъ. | Внутренняя кольцевая оболочка. |
1 Число двойныхъ зуб- цовъ.
Число тройныхъэуб- црвъ.
Общее число оскол- ковъ.
Число зубцовъ при- ставшихъ къ наруж- ной ободочкѣ.
Среднее проставленные жв снаря- дахъ.
8 Вѣсъ разрывнаго заряда.
со й
• к Вѣсъ чугуна сна- ряда.
со
е я Общій вѣсъ собран- ныхъ осколковъ.
со й
• Я - Потеря при 'раз- рывѣ.
е
Число осколковъ вѣсокъ каж- дый болѣе 20 золотниковъ.
4 я Общій вѣсъ втихъ осколковъ.
со й
Число осколковъ вѣсокъ каж- дый отъ 20 до 3 золотниковъ.
и Общій вѣсъ втихъ осколковъ.
Число осколковъ вѣсокъ каж- дый кекѣе 8 золотниковъ.
• я Общій вѣсъ втихъ осколковъ.
й
годъ, иѣ- сяцъ и число. Вреия производ- ства разрыва.
— 19 —
§ 16.
^Описаніе повѣрочныхъ инструментовъ для пріема двустѣн-
ныхъ кольцевыхъ гранатъ съ центрующимъ утолщеніемъ.
Пройма № 1 (черт. I) представляетъ сѣченіе гранаты по дли-
«ѣ ея, по наибольшимъ дозволяемымъ допускамъ наружныхъ діа-
метровъ гранаты и длины ея и по наименьшимъ допускамъ длины
головной части снаряда. Наименьшая допускаемая длина всего
«наряда обозначена чертою внизу проймы.
Для повѣрки проймы полагается особое лекало № 2. Оно дѣ-
лается возможно точно по внутреннему виду проймы. Размѣры
лекала повѣряются штангенциркулемъ. Пройма повѣряется лека-
ломъ, вкладывая его той и другой стороной въ пройму, при чемъ
наблюдаютъ, нѣтъ ли значительныхъ просвѣтовъ между лекаломъ
и проймою. Лекаломъ повѣряется такимъ же образомъ и пройма,
'бывшая въ употребленіи. При значительныхъ просвѣтахъ, доходя-
щихъ до одной точки, пройма считается не годною для дальнѣй-
шаго употребленія.
Повѣрка гранатъ проймой ведется такъ: накладываютъ пройму
®а лежащій снарядъ й, придвигая пройму къ срѣзу головки «на-
ряда, смотрятъ, находится ли срѣзъ дна между чертами, назна-
ченными на проймѣ. Этимъ убѣждаются въ томъ, что размѣры
«наряда по длинѣ его находятся въ предѣлахъ допусковъ. Смот-
рятъ по обѣимъ сторонамъ снаряда, одинаковы ли зазоры между
проймой и тѣломъ снаряда, чтобы убѣдиться, правильна ли Форма
«наряда относительно его оси Фигуры. Зазоръ между проймой и
тѣломъ снаряда не долженъ быть больше допусковъ снаряда въ
тѣхъ частяхъ, гдѣ замѣченъ зазоръ. Снарядъ повѣряется такймъ
тке образомъ въ разныхъ сѣченіяхъ, по меньшей мѣрѣ по двумъ
перпендикулярнымъ діаметрамъ. Снаряды, которые не входятъ въ
«ройму, возвращаются заводу для исправленія.
Если же размѣры снаряда выходятъ изъ допусковъ, обозна-
ченныхъ чертами на проймѣ или, если зазоры выходятъ изъ пре-
дѣловъ допусковъ, то снаряды бракуются. Въ случаѣ, если бы
— 20 —
заводъ пожелалъ воспользоваться правомъ предоставляемымъ ему
§13 настоящей инструкціи и измѣнилъ радіусъ закругленія голов-
ной части снаряда, то онъ обязанъ приготовить соотвѣтствующую
пройму и лекало № 3 по указаніямъ' пріемщика.
Лекало № 3 (черт. I) служитъ для повѣрки правильности)
закругленія при соединеніи головной части снаряда съ центрую-
щимъ утолщеніемъ. Повѣрка производится простымъ наложеніемъ^
причемъ прямая часть лекала должна лежать на центрующемъ утол-
щеніи, а остальная часть обхватывать головную часть снаряда^
если при такомъ накладываніи лекала будетъ обнаруженъ зазоръ-
болѣе одной точки между нимъ и повѣряемою частью снаряда, то
снарядъ возвращается для исправленія.
Кружало № 4 (черт. I), имѣетъ діаметръ, равный діаметру
цилиндрической части снаряда по большему допуску.
При повѣркѣ снарядовъ этимъ кружаломъ наблюдаютъ, чтобы*
чрезъ него проходила цилиндрическая часть снаряда до центрую-
щаго утолщенія. Всѣ снаряды, которые не проходятъ черезъ это
кружало, возвращаются заводу для исправленія.
Крумциркуль № 6 и Лекало № 5 (черт. П). На дугѣ крум-
циркуля имѣется одинъ рядъ чертъ; этотъ рядъ чертъ даетъ боль-
шій и меньшій допуски толщины стѣнъ. Вѣрность показанія крум-
циркуля повѣряется лекаломъ № 5, уступы котораго имѣютъ ши-
рину, равную большей и меньшей допускаемой толщинѣ стѣнъ.
Обмѣръ толщины стѣнъ ведется такъ: ножка крумциркуля, на»
которой нѣтъ груза, вставляется внутрь снаряда и крумцир-
куль держится вертикально за деревянную ручку такъ, чтобы
ножка съ грузикомъ плотно прилегала къ наружной стѣнкѣ сна-
ряда; смотрятъ, находится ли стрѣлка крумциркуля между черта-
ми; снарядъ повѣряется по всей окружности, на разныхъ .высо-
тахъ. Крумциркуль опредѣляетъ разностѣнность снаряда, а такъ-
какъ разностѣнность обнаруживается больше въ тѣхъ мѣстахъ сна-
ряда, которыя дальше отстоятъ отъ закрѣпленія трубки сердеч-
ника, то рекомендуется производить обмѣръ толщины стѣнокъ-
ближе къ дну. Если стрѣлка стоитъ между чертами или на одной
— 21 —
изъ нихъ, то снаряды принимаются; въ противномъ же случаѣ
бракуются или возвращаются заводу для исправленія.
Брусокъ со скобой № 7 и Лекало № 8 (черт. 111). Приборъ
состоитъ изъ стойки А и стержня 5; на верху утолщенной части
стойки сдѣланъ выступъ Д; на этомъ выступѣ нанесены двѣ черты;
разстояніе между этими чертами равно суммѣ допусковъ толщины;
вокругъ стержня имѣется одна черта. При назначеніи этихъ чертъ
поступаютъ такъ: наносятъ на стержнѣ черту, считая разстояніе
ея отъ конца стержня, затѣмъ ставятъ стойку на чугунную стро-
ганную доску, которая приготовляется заводомъ; подъ стержень,
вставленный въ стойку, подводятъ уступы лекала № 8; размѣры
уступовъ этого лекала равны большей и меньшей толщинѣ дна;
противъ черты стержня, упирающагося на первый уступъ лекала,
проводятъ черту на выступѣ Д; вторую черту на этомъ выступѣ
проводятъ при постановкѣ конца стержня на второй уступъ лекала;
верхняя черта на выступѣ Д будетъ обозначать наибольшій допускъ
толщины дна, а нижняя—наименьшій. При повѣркѣ толщины дна
этимъ приборомъ, снарядъ ставится дномъ на строганную доску,
стойка А надвигается на снарядъ и стержень В опускается на
внутреннюю поверхность дна снаряда; при этомъ черта на стержнѣ
должна быть между чертами на выступѣ Д. Если черта на стержнѣ
будетъ выше верхней черты выступа Д или ниже нижней чер-
ты, то снарядъ бракуется или возвращается заводу для исправле-
нія. При употребленіи прибора лекало № 8, служитъ для повѣрки
прибора.
Пропускныя кружала №№ 9, 10, 11 и 12 (черт. I) для
измѣренія діаметра центрующаго утолщенія и мѣднаго паяска. Діа-
метръ центрующаго утолщенія повѣряется пропускными кружалами
9 и 10; изъ нихъ № 9 имѣетъ наименьшій допускаемый
діаметръ для центрующаго утолщенія, а № 10—наибольшій. При
обмѣрѣ центрующее утолщеніе должно проходить сквозь второе
кружало и не проходить черезъ первое.
Діаметръ ведущаго мѣднаго пояска повѣряется кружаломъ наи-
большимъ «№ 12 и наименьшимъ № 11. Сквозь первое кружало
ведущій поясъ долженъ проходить, а сквозь второе не долженъ ч
— 22 -
Для повѣрки каждаго кружала служатъ два шаблона; одинъ изъ-
этихъ шаблоновъ не долженъ входить въ кружало, а другой дол-
женъ вкодитѣ(*). Для повѣрки шаблоновъ полагаются лекала (**)
(черт. I). Если будетъ замѣчено, что шаблонъ входитъ свободно
въ лёкало, то онъ долженъ быть забракованъ.
Снобы Ж8 13, 14, 15 и 16 (черт. II).
Скобы №№ 13 и 14 полагаются для повѣрки діаметра про-
точеннаго желобка въ гранатѣ; большая скоба должна свободно
находить на желобокъ, а меньшая не должна находить.
Этими скобами должно провѣрять по всему дну желоба, при
этомъ, если случится косая проточка дна желобка, то косина его
не должна выходить изъ допусковъ.
Скобы № 15 и «№ 16 полагаются для повѣрки діаметра цилин-
дрической части снаряда, скоба № 16 должна свободно проходитъ
по цилиндрической части снаряда, а скоба № 15 не должна на-
ходить на эту часть, задерживаясь на ней.
Приборъ для повѣрки центрующаго утолщенія «№ 17
(черт. II) состоитъ изъ кружала и лекала и служитъ для по-
вѣрки правильности положенія центрующаго утолщенія по длинѣ
снаряда. Кружало имѣетъ внутри уступъ, діаметръ котораго ра-
венъ наименьшему діаметру центрующаго утолщенія; остальная часть
кружала сдѣлана по наибольшему діаметру послѣдняго (для облег-
ченія изготовленія кружало это можетъ быть сдѣлано составнымъ
изъ двухъ колецъ, прикрѣпленныхъ другъ къ другу винтиками).
Надѣвъ кружало на снарядъ со стороны головной его части,
уступомъ къ верху, къ дну его прикладываютъ короткій конецъ
лекала и наблюдаютъ, чтобы верхнее ребро кружала не выходило-
(*) Если большій шаблонъ будетъ входить въ кружало, что можетъ произойти
отъ того, что кружало пружинится, то это не должно еще служить поводомъ къ за-
бракованію кружала и для убѣжденія въ годности или негодности кружала слѣдуетъ,
не вынимая большаго шаблона изъ кружала, попробовать вставить въ него меньшій
Шаблонъ въ направленіи, перпендикулярномъ къ большему шаблону. Если оба шаб-
лона входятъ въ кружало, то оно должно быть забраковано. Если же при вставлен-
номъ большемъ шаблонѣ, меньшій шаблонъ не входитъ въ кружало, то оно должно*
считаться годнымъ.
(**) Размѣръ аЪ въ повѣрочномъ лекалѣ дѣлается равнымъ соотвѣтственному
размѣру того шаблона, для повѣрки котораго оно предназначается.
— 23,—
изъ предѣловъ двухъ мѣтокъ, сдѣланныхъ на длинномъ концѣ
лекала; такимъ путемъ повѣряется разстояніе начала центрующаго
утолщенія отъ дна снаряда.
Чтобы повѣрить положеніе конца центрующаго утолщенія отно*
сительно дна снаряда, поступаютъ слѣдующимъ образомъ: надѣ-
ваютъ кружало па снарядъ со стороны дна его, уступомъ внизъ,
до тѣхъ поръ пока оно не остановится; прикладываютъ лекало къ
снаряду и наблюдаютъ, чтобы нижнее ребро кружала не выходило
изъ предѣловъ двухъ другихъ мѣтокъ, нанесенныхъ на лекалѣ.
Снаряды, не удовлетворяющіе выше указаннымъ требованіемъ,
бракуются.
Лекало № 18 (черт. Ш) назначено для повѣрки . располо-
женія мѣднаго пояска по длинѣ снаряда. Для этого малый конецъ
этого лекала прижимается къ дну снаряда такимъ образомъ, что-
бы вырѣзъ въ немъ легъ на мѣдный поясокъ. Если поясокъ вы-
ходитъ изъ этого вырѣза, то снарядъ бракуется.
Лекало № 19 (черт. III) назначено для повѣрки діаметра
колецъ между звѣздочками; большій уступъ долженъ входить на
указанное мѣсто кольца, а внутренній меньшій не долженъ
входить.
Лекало № 20 (черт. III). Большой вырѣзъ этого лекала назна-
ченъ для повѣрки наружнаго діаметра кольца по концамъ звѣздо-
чекъ, а малый вырѣзъ для повѣрки толщины кольца. На этихъ вы-
рѣзахъ сдѣланы уступы; большіе уступы должны находить, а мень-
шіе не должны находить
Кольца, неудовлетворяющія лекаламъ 19 и 20, отдаются
для исправленія или бракуются.
Лекало № 21 (черт. III) назначено для повѣрки собран-
ныхъ колецъ. Кольца, собранныя для заливки на одинъ снарядъ,
придерживаются руками; при этомъ лекало большимъ вырѣзомъ
должно войти на собранныя кольца, а меньшимъ войти не должно.
Въ противномъ случаѣ сборка колецъ должна быть сдѣлана
вновь, что лежитъ на обязанности завода.
Винтъ № 22 (черт. IV) состоитъ изъ слѣдующихъ частей:
верхней части (фиг. 1), средней части съ рѣзьбою (фиг 2) и
— 24 —
нижней части съ хвостомъ, проходящимъ сквозь среднюю и верх-
нюю части и закрѣпляемымъ, въ промежуткѣ между гладкими вы-
ступами (фиг. 3), поперечнымъ штифтомъ (фиг. 4). Закрѣпленіе
нарѣзанной средней части на хвостѣ (фиг. 3) достигается помощью
шпонки Л, загнанной наглухо въ хвостѣ (фиг. 3) и помѣща-
ющейся въ соотвѣтствующемъ углубленіи, сдѣланномъ въ каналѣ
(фиг. 2). Всѣ три части должны быть крѣпко закалены.
Сборка составнаго винта № 22 (*) должна производиться слѣ-
дующимъ образомъ: на хвостъ стержня (фиг. 3) надѣваютъ среднюю
винтовую часть (фиг. 2) такъ, чтобы шпонка пришлась въ гнѣздо.
Затѣмъ на часть хвоста, вышедшую изъ средней части, надѣ-
ваютъ верхнюю часть (фиг. 1) и, совмѣстивъ отверстія, имѣющія-
ся, какъ въ этой части, такъ равно и въ хвостѣ (фиг. 3), про-
пускаютъ штифтъ (фиг. 4), который и расклепываютъ съ обоихъ
концовъ.
Обратное дѣйствіе, т. е. разборка винта, необходимая въ тѣхъ
случаяхъ, когда придется замѣнить износившуюся среднюю часть
(винтовую) новою, потребуетъ только извлеченіе штиФта, что можно
сдѣлать при помощи керна и затѣмъ дальнѣйшее разъединеніе
частей не представитъ никакихъ затрудненій.
Винтъ № 22 съ гайкой № 23 (черт. IV) назначается
для повѣрки нарѣзанной части очка и верхняго срѣза, а также
наименьшаго діаметра нижней части очка, въ которую входитъ
гладкая часть трубки. Когда винтъ №. 22 ввинченъ въ очко, то
наблюдаютъ, чтобы шайба винта плотно лежала на срѣзѣ очка и
чтобы діаметръ срѣза не былъ менѣе діаметра этой шайбы. Винтъ
долженъ ввинчиваться свободно, какъ въ очко, такъ и въ гайку,
но безъ шатанія.
Снаряды, въ коихъ винтъ № 22 послѣ полнаго ввинчиванія
шатается, бракуются. Если винтъ № 22 въ очко ме входитъ, то
снаряды возвращаются заводу для исправленія. Для повѣрки наруж-
наго діаметра рѣзьбы винта № 22 полагаются два кружала: въ
одно кружало винтъ долженъ входить, а въ другое не долженъ.
(•) Къ очкамъ для ударныхъ трубокъ образца 1884 г. Для 57-мм. гранатъ кон-
трольный винтъ особый оъ гайкой (черт. IV), но можетъ быть тоже составной.
— 25 —
Если же винтъ будетъ входить въ палое кружало или не вхо-
дить въ большое, то онъ долженъ быть или забракованъ, или
исправленъ.
Втулка (*) 24 (черт. IV); эта втулка однимъ концомъ
большаго діаметра не должна входить въ верхній не нарѣзанный
уступъ очка и, такимъ образомъ, этотъ конецъ втулки представляетъ
большой допускъ діаметра этой части очка. Другой конецъ этой
втулки долженъ входить въ не нарѣзанную верхнюю часть очка и,
кромѣ того, когда эта часть втулки упрется въ уступъ очка, то
срѣзъ очка долженъ находиться на высотѣ прорѣзи, сдѣланной на
этомъ концѣ втулки, т. е. срѣзъ очка не долженъ быть ниже
нижняго края этой прорѣзи, или меньшаго допуска высоты верх-
ней не нарѣзанной части очка и не долженъ быть выше верхняго
края прорѣзи, или большаго допуска высоты этой части очка. Очко,
неудовлетворяющее изложенному, или бракуется, «ли-возвращается
заводу для исправленія.
Калибромѣръ № 25 (черт. IV). Онъ имѣетъ видъ сплошного
цилиндра и служитъ для повѣрки діаметра очка по выступамъ нарѣз-
ки въ немъ. Калибромѣръ этотъ совсѣмъ не долженъ гладкимъ
своимъ концомъ входить въ очко снаряда.
Приборъ для опредѣленія эксцентриситета № 26 (черт. V)
состоитъ изъ стальной линейки, на обѣихъ концахъ которой при-
дѣланы обоймы и коробки; въ послѣднихъ ходятъ планки, кото-
рыя поддерживаются пружинками. На планкахъ нанесены дѣле-
нія, а на коробкахъ имѣется ноніусъ; помощью дѣленій и ноніуса
можно отсчитывать степень выдвиганія планокъ. Дѣленія на план-
кѣ и поніусѣ таковы, что можно отсчитывать ’/« точки. На сре-
динѣ линейки укрѣплена ручка и придѣлана лупа въ мѣдной оп-
равѣ, для болѣе удобнаго отсчитыванія дѣленій.
Приборъ назначается для обмѣра разности между разстоянія-
. ми отъ тѣла снаряда до поверхности мѣднаго пояска и центрую-
щаго утолщенія, на концахъ одного и того же діаметра.
Разность этихъ разстояній на противуположныхъ концахъ од-
(*) Къ очкамъ для трубокъ образца 1884 года.
- 26 —
ного и того же діаметра не должна быть болѣе одной точки. По-
ставивъ приборъ на снарядъ; какъ показано на чертежѣ, на-
жимаютъ планки на мѣдный поясокъ и центрующее утолщеніе-
Приборъ снимаютъ со снаряда и отсчитываютъ выдвиганіе планокъ.
Поворачиваютъ снарядъ на 180° и поступаютъ, какъ указано
выше.
Разница въ выдвиганіи планокъ покажетъ существующую раз-
ницу между разстояніями отъ тѣла снаряда до поверхности мѣд-
наго пояска и центрующаго утолщенія. Точно также обмѣряютъ-
по другому діаметру.
Разница между обмѣрами по концамъ одного и того же діа-
метра не должна быть болѣе одной точки.
Если эта разность болѣе одной точки, то снаряды бракуются.
Мастеръ-мѣтчикъ № 27 (черт. V) (*) имѣетъ профиль рѣзь-
бы одинаковую съ проФилыо контрольнаго винта № 22. Онъ вы-
дается заводу отъ артиллерійскаго вѣдомства и служитъ для
приготовленія гребенки, помощью которой заводъ можетъ дѣлать
для себя подобный же мѣтчикъ, такого же діаметра или (что
полезнѣе) большаго діаметра; этотъ же послѣдній мѣтчикъ слу-
житъ для изготовленія рабочихъ инструментовъ, т. е. гребенки
(для нарѣзки ими очка) пли мѣтчика, если заводъ нарѣзаетъ очки
послѣднимъ инструментомъ. Въ томъ случаѣ, когда приготовленный
заводомъ мѣтчикъ сработается при приготовленіи инструментовъ, то
вторые мѣтчики приготовляются, какъ сказано, по высланному мѣтчи-
ку № 27. Такимъ образомъ этотъ мѣтчикъ № 27 во все время-
приготовленія снарядовъ сохраняетъ профиль рѣзьбы, такъ какъ
долженъ употребляться для работы только въ рѣдкихъ случаяхъ.
Гребенки №№ 28, 29 (чер. V), доставляемыя артиллерійскимъ
вѣдомствомъ, должны служить образцами для приготовленія гре-
бенокъ для рѣзьбы очка
Общія замѣчанія.
Всѣ инструменты должны быть приготовлены изъ стали.
Всѣ инструменты, въ томъ числѣ и штангенциркуль для по-
(♦) Для батар. легк. и гори, гранатъ мастеръ-мѣтчикъ одинъ и тотъ-же; длж-
67-мм. гранатъ мѣтчикъ особый.
— 27 —
вѣрки ихъ и раздвижная линейка для обмѣра снарядовъ, выдают-
ся артиллерійскому пріемщику отъ артиллерійскаго вѣдомства въ
одномъ экземплярѣ для каждаго калибра.
Пріемщикъ повѣряетъ штангенциркулемъ доставленные инстру-
менты, какъ передъ пріемомъ, такъ и во время пріема снаря-
довъ.
Заводу выдается отъ артиллерійскаго вѣдомства только мас-
теръ мѣтчикъ № 27 и гребенки №№ 28, 29» Остальные инстру-
менты заводъ долженъ заготовить себѣ самъ. Кромѣ того на обя-
занности заводовъ лежитъ заготовленіе для пріемщика:
Стальныхъ молотковъ, шпилекъ, бородковъ, лекалъ для по-
вѣрки кривизны звѣздочекъ, вѣсовъ съ чувствительностью при
нагрузкѣ обѣихъ чашекъ до І.зол. и лекалъ для повѣрки попе-
речнаго сѣченія желобовъ на гранатахъ № 30.
Часть этого лекала (а) (черт. V) дѣлается по наименьшимъ
допускамъ сѣченія пояснаго желоба и, будучи вставлена этою
частю въ желобокъ, должна въ немъ свобобно поворачиваться;
часть же лекала (бГ) дѣлается по наибольшему допуску отверстія
желоба и не должна входить въ желобокъ. Дупуски въ приня-
тыхъ, по испытаніи опытной партіи, размѣрахъ даются 1,5 точки.
Если при повѣркѣ снарядовъ окажутся такіе, которые, хотя
и не подходятъ подъ всѣ правила инструкціи, однако признаются
пріемщикомъ вполнѣ годными для службы, то пріемщикъ отдѣ-
ляетъ такіе снаряды отъ безусловно принятыхъ по инструкціи и
дѣлаетъ о пріемѣ ихъ на службу, смотря по важности отступ-
ленія въ снарядахъ, или представленіе по начальству, или же самъ
разрѣшаетъ сомнѣніе и принимаетъ ихъ окончательно.
ТАБЛИЦА
нормальныхъ размѣровъ и допусковъ въ дм-ахъ.
57-мм. гра- ната. Горная Легкая. Батарейная.
Нормальный размѣръ. Допускъ. Нормальный' размѣръ. Допускъ. Нормальный размѣръ. 1 Допускъ. Нормальный размѣръ. Допускъ.
+0,04 +0,04 +0,04 +0,04
Длина снаряда 7,57о| 8,700 8,9Оо| Ю,9Оо|
—0,04 —0,04 -0,04 -0,04
— головной части . . 2,000 +0,004 2,100 2,800 3,450
Діаметръ снаряда .... 2,222^ 2,455 -0,02 3,380 —0,02 4,145 -0,02
—0,004
Діаметръ центрующаго утол- 2,470
щенія Діаметръ ведущаго пояска. 2,237 —0,01 +0,004 —0,01 +0,005 3,390 —0,01 4,170 —0,01
2,290 2,58о| 8,525 -0,01 4,315 -0,01
—0,004 —0,005
Діаметръ срѣза головной
части. ........ Толщина стѣнъ снаряда. • 0,970 +0,02 +0,015 1,400 +0,02 +0,02 1,400 4-0,02 4-0,02 1,400 +0,02 4-0,02
0,610^ 0,73б| 0,905^ 0,942^
—0,015 +0,02 -0,02 4-0,02 —0,02 4-0,02 —0,02 +0,02
Толщина дна 0,920^
О,8Оо| О,65о| 0,700^
—0,02 —0,02 —0,02 —0,02
Разстояніе начала цент-
рующаго утолщенія отъ дна снаряда . 5,570 +0,08 6,600 +0,08 6,100 4-0,08 7,450 +0,08
— 30
57-мм. гра- ната. Горная. Легкая. Батарейная.
Нормальный размѣръ. Допускъ. Нормальный размѣръ. Допускъ. Нормальный размѣръ. 1 Допускъ. Нормальный! размѣръ. Допускъ.
Разстояніе нижняго края ве- дущаго пояска отъ дна сна- ряда Ширина мѣднаго ведущаго пояска Діаметръ его желобковъ . Діаметръ желобка для мѣд- наго пояска - Эксцентриситетъ мѣднаго ве- дущаго пояска и центрующа- го утолщенія ...... Діаметръ колецъ между звѣз- дочками Наружный діаметръ ко- 'лёЦъ Толщина кольца .... Высота собранныхъ колецъ. Діаметръ не нарѣзаннаго уступа очка Вѣісота уступа очка . . . Діаметръ внутренней рѣзь- 1 бы нарѣзанной части очка . ' Діаметръ наружной рѣзьбы или по выступамъ .... Длина нарѣзанной части ‘очка 1,550 0,840 2,210 2,100| 0 1,220| 1,860 0,590| 5,340^ > > 0,754 0,644 0,970 +0,02 -0,02 +0,01 —0,01 А и +0,02 -0,02 +0,02 +0,02 —0,02 +0,04 -0,04 > » -0,002 -0,002 -0,02 0,450^ 0,400 2,470 2,32о| а 1,25о| 2,120 0,53б| 6,45о| 1,200 0,500 1,050 0,900 1,100 4-0,02 —0,02 4-0,01 —0,01 т 4-0,02 —0,02 4-0,04 4-0,022 -0,018 4-0,04 -0,04 4-0,01 4-0,02 -0,003 -0,003 —0,02 О,5Оо| 0,400 3,400 3,220^ 0 1,800^ з,ооо{ 0,57о| 6,5іо| 1,200 0,500 1,050 0,900 0,950 +0,02 -0,02 +0,01 -0,01 ч +0,02 -0,02 +0,02 —0,02 +0,02 —0,02 +0,05 -0,04 +0,01 +0,02 —0,-003 —0,003 -0,02 о,6іо| 0,480 4,190 3,9Оо| к 2,56о| 3,68о{ О,57о| 7,710^ 1,200 0,500 1,050 0,900 1,770 4-0,02 і —0,02 4-о,оі -0,01 а. 4-0,02 —0,02 4-0,02 —0,02 4-0,02 —0,02 4-0,03 -0,01 4-о, оі 4-0,02 —о,о4в .V —о,оф —0,02 и
ПЕРЕЧЕНЬ
инструментовъ, употребляемыхъ при пріемѣ кольцевыхъ гранатъ.
А. Инструменты, выдаваемые пріемщику артиллерійскимъ вѣдомствомъ.
Пройма для повѣрки наружнаго очертанія гранаты . . № 1
Лекало для повѣрки проймы № 2
Лекало для повѣрки правильности закругленія головной г
части снаряда № 3
Кружало для повѣрки діаметра снаряда № 4
Крумциркуль для повѣрки толщины стѣнъ № 6
Лекало къ нему для повѣрки правильности показанія № 5
крумциркуля '
Брусокъ со скобой для повѣрки толщины дна .... № 7
Лдкадо къ нему для повѣрки правильности бруска со
скобой № 8
Пропускныя кружала для повѣрки діаметровъ центрую- №№9,10,11,12
щаго утолщенія и мѣднаго ведущаго пояска
Шаблоны и лекала для повѣрки кружалъ №№ 9—12.
Скобы для повѣрки діаметра проточеннаго желобка и №№13,14,15,16
цилиндрической части снаряда
] Приборъ для повѣрки центрующаго утолщенія.... № 17
' Кружало ) ; і къ № 17. : Лекало )
Лекало для повѣрки положенія мѣднаго пояска. • № 18
Лекало для повѣрки діаметра колецъ между ввѣвдоч-
№ 19
— 32 —
Лекало для повѣрки наружнаго діаметра колецъ по кон- цамъ звѣздочекъ Лекало для повѣрки собранныхъ колецъ ...... Винтъ для повѣрки нарѣзанной части очка, верхняго срѣза и наименьшаго діаметра нижней части очка . . . (Верхняя, средняя и нижняя части винта, штиетъ, шпонка). Кружала для повѣрки винта № 22. Гайка къ винту № 22 . Втулка для повѣрки верхняго не нарѣзаннаго уступа очка Калибромѣръ для повѣрки діаметра очка по выступамъ нарѣзки Приборъ для опредѣленія эксцентриситета Б. Инструменты, выдаваемые заводу' артиллерійскимъ вѣдомствомъ. Мастѳръ-мѣтчикъ для изготовленія рабочаго мѣтчика для нарѣзки очка Гребенки, какъ образцы для приготовленія гребенокъ для внутренней и наружной рѣзьбы • В. Инструменты, заготовляемые для пріемщика заводомъ. Лекало для повѣрки поперечнаго сѣченія желобовъ • . Стальные молотки Шпильки Бородки Лекала для повѣрки кривизны звѣздочекъ Вѣсы № 20 № 21 № 22 № 23 № 24 № 25 № 26 № 27 ММ 28, 2» № 80
11ХЗ«Л/Ь1^€^Ъ€^С/^ :
къ $7^ 'П^'ил>+С4&
!т
іі^
%$?> +0,005
-----)
Ѵ=2,Ъ2.
2,^5-о”, 09.
Хр^Л^-4^2
о?
,7,0^4. -
’& 01*^9
тьи. •
^.ъынЭ/г ы^ес'гссил. і.ссс'тЛ ел/<
Ц^ЭѴХ'ЫІСІ-ІЛН-О ,
те.нл* тьа &ОЯ).
7/2-Л27
±рб
0,9
&^04М.
Х25
22
2,455
-0,02
-“Т
Лі
±___
X ХІ і ' ОС 1 зь
*«Ѵі
Ч>!
'йі
авп^коЯ-^
^6._
і?0;
%-!2 іі ІР ми
$ $1 *
^а-г^глгх /с^ ог/сос^л^ъ
пъ/м'-т' /<?3^г.
—--
^75 і
//
к^о
м
I Ч)і
іі<3
,
2,29 + о.ооіі
О._^_
аО^З.,2.9^ (каок
'І)-%Л1-Ого^-
а<95 і
6^
ар<5]
-77-*«<3
О.о&\
—& .
0.08 і
іМ/ъа^ш, пРсЛеѣ гі 'ь/$е^'7>
'М/е.мЛ'е. О((тгъссгуи^ссн7Г7'гсЛ'
Ма/у/ъзксъ. Иъ отлегъ гъ/і.аЗаЛ' •
Зу .^гьсгЪ ко/гпг^с^і. г^^/^0'^'71'^1' ’
'ШХ^АЛЛз
-ХЛ&ЛѴ& -
О'І'^З'І^ -П-О ео л
Г-1Л
к 1 '
/$. 70 -ьо. 03
ц&нлп--
^-іппх^олл^^чл^ич/^) .
4ЧИЛЛ-С5>
.,<_г^г/сг/гсз и
і.
1І0 Р?
Л>!
ссиа
ъ л
ъ* ъ
53
5
I
~т
ексі^бо
-16
ЛХсй- 7-2.4»
а^^х. ММ&-/2,.
Ч
»*
<5
I
е/са^л-сс №2 ^д^ъіла/-о7'тгс^ ггмг^о
637+
ъеНгН&л/
' э >
ои/*Ъ /А?-/.
0.2
Т“
Зехто Л'ег^еал 2,5 Э,‘-С15ЛІ, 57%.
г’ѵ 71695 71465 9 /'
0.С 70.94 8184 8.74 7.“61
еід \з"39 1 2774 2"о4 2.0
ттг'гь1 А'15 314о 2ѵ4б 21257
т~ 41/45 3738 21455 21'226
г о 9. "33 8/33- Ы 3."5
г’о' 6//3 5184 /1 •
<5Ѵ 1.“9/ /175 лг /г
ІА і"о 710 710 11'0
77Ъ "ТЪ " 71'42 і 7142 /"42 0/89
012 1 о "2 । 072 о."2
_1Л і4а | о."9 о’.69
гу і 6/53 ^/30 о/70 41’92
[ Ш- ! 1— і- а&б О“45\ 6. /78о\ ।
г^І , і іС' | —~1 214'9\
Ьаі'п.а Осиная ^О/згтсаЛ 'Змил(. 57%.
<Х% і>."45 я'Уго а"#о ОІЗѴ
ед /:з8 079 •' »/
/1695 1І235 А'//80
я. 9,32 81'54 4.'4з 3148
Л’ 8'72 5183 а *
9о^іЗсі,7і 4>:39 0/23 ч г
6'ія/тга НіинаЯ ^гисал 2.0 ЗгоиЛ^. 57%.
М?9 аІ 41/7 з:з9 2147 2/237
7/0/0 аі 4ііб 3138 2”4б 2/227
№// а-4 413/5 37095 2:333 21294
№/2 аі 41305 3'5/5 2:373 21286
Ъ А
За/укг Легка*. 2.3 и 57%.
аА> \41і45 3'380 2'455 21226
/-(о/іъ4-4с*і^н Ьсе /г аЗлЛиъ/Лн- 7^уу/ссг~іг.' ^Тиіша, (ХІ ~ ?^сс63со7^сі- .
///стсОс^*/» до^з^се/іъ ‘ЯзсоЭигп/ $ъ* И/а/^онъ /Тъодѵгп/ , 41161
Зата^і. е ылЛізсг. 4-1/60 №
41170 4'17О 4:17/
41305 41305 4'306
41зі5 41315 4'3/6
с^т^г. 3’1380 3'330 3."381
з/^з з:зэо 333/
3'5/5 31515 з:з/о
31325 3'525 31'526
Л5 дт-еы/Ц. 2"?/60 2'1460 2:427
2'470 2'.'470 21'47/
24575 21575 2."576
2'1526 21585 21586
<57 %б. 2/227 2:227 2"228 _
21237 21237 2*238
2'286 21286 2/287
2'294- 2'294 2'295
.^сх^-мыгъъ .
ЗЗсііПСІ^І.. (2/5'г.хоиЯ- 32,3 Зюшу. 57&..
а,5 77 2 9"2 9'0 830
43 3'6 З.'о 6." о
/сп 16 ‘2 14“2 14'0 14 “о
о7 н'4з 9.“65 3"3 8."35
ч о."9 о.’68 а'^З о. "73
оу и & о."94 о." 72 О."67 о"82
.О3о?маг\ о5 са5 гтгп, 0^0
ё"сх.тлх/г,. 2.54- 2.58 7-76 7'67
<Ле г,к.ссцъ 1."78 7. “8 2 6."56 6. “47
3?. 3 сЗт&гііу. і.Уз^ 1. "27(Ю б:4і 6'49
57 ~4. 1'20 7" 24 5-38 5. '30
Ха^иЗуг&У''^^ зус5 ТТѴП" 0^>
5Га.?-гъс!^г.. 3.“78 3.“66 О."39
З.“о2 2"98 О."65 0. ”33
Элоил/. 2. 76 2“ 72 о. "32 0.-66
<57^ 1788 Г 36 а'^7 0.757
сѵ5 і ОС
5> С217і6^. 0'33 । / '77
ЛетзссгЛ о.'4б о.“92
3*70^- 0. "Жз 0'37
57^. 7.33 2. "41
'Ии-ьеіті^О'уеЛч^і-и'і'ъ із 'Хіл тцоѵ&лѵси 'гуугл^ і-и-ѵЬѣл-® К-о<л-^іле^4>их>®' ;
«Ч.І.7К
Л/~22. С@%)ѵс/-{Л'П''&
№%2-<3^шнлтигь <57^
5спт»а- реинсъХ. Лгг*04. &, Я Эн 7у. п •^7^.1
О",902 о!эо2 Лг?Л?|Д*^4?|
г^о^хлчххл'тѵй?
Я:
ф-
^чЛім^^Гж Лбргсг^Х. 5ата, /иы+ьсик. ЛеиссЩ' 2,6 'дтои^.
0,5 б'375 3 20 3’70 3’35
сс5 7’<925 в.’зо 7’70 4:75
7’4з 7’30 7.'4о 7’4-0
я 2'07 7'69 7.23 и 7’77
О^Ъ) С' ГГЫЪ К
$Ъ мым-ылл 6 х^*
І'С’Н/Ы'
нл*Ж/&
