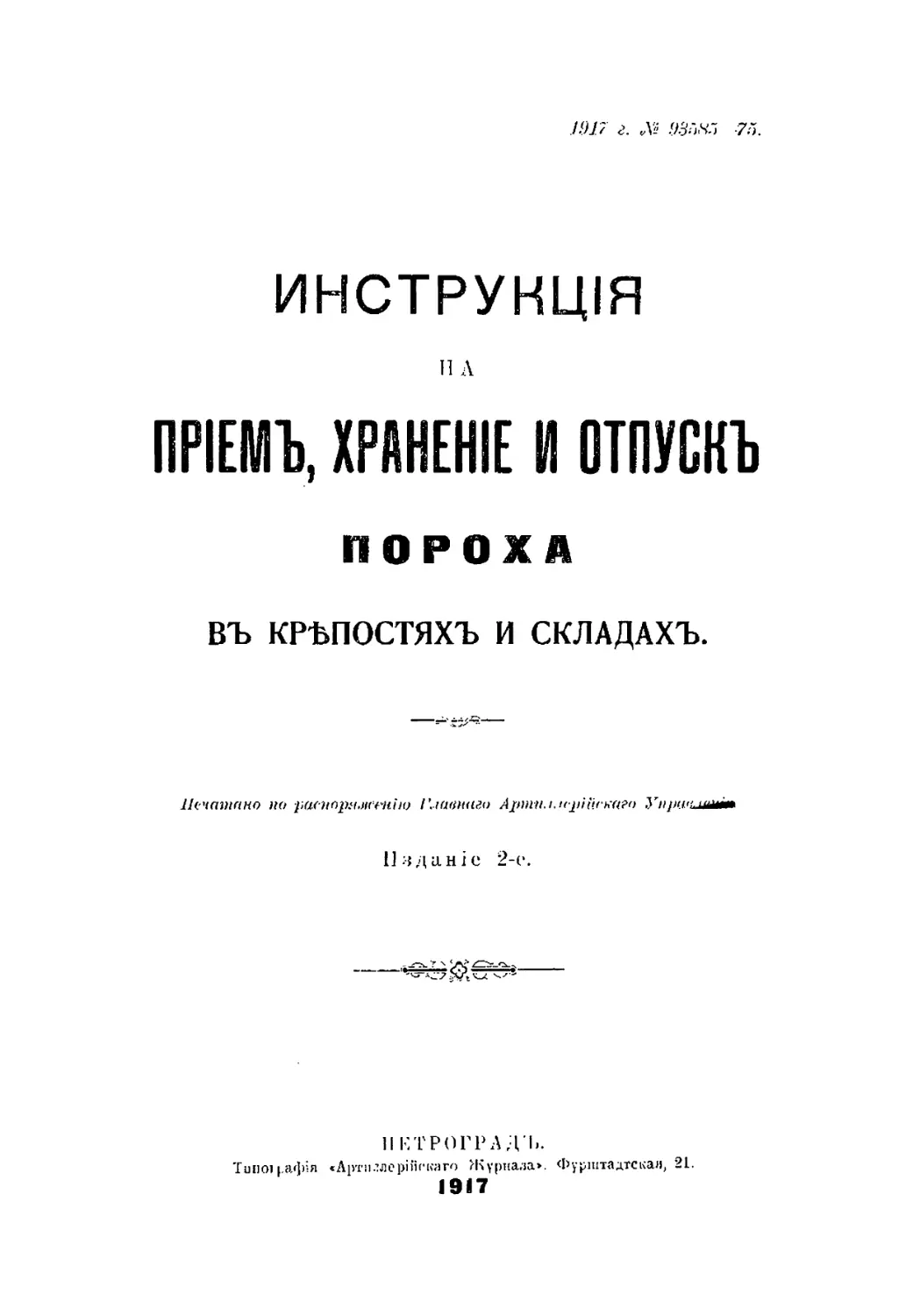

}і)17 г. .9-й.Ч'Л -7~>.
ИНСТРУКЦІЯ
П А
ПРІЕМЪ, ХРАНЕНІЕ II ОТПУСКЪ
ПОРОХА
ВЪ КРѢПОСТЯХЪ И СКЛАДАХЪ.
Печатано по распори.шенію Главнаго Арти.і.кріигкаго Упрочнишь
Изданіе 2-е.
---.1^255
ПЕТРОГРАДЪ.
Тиіюірафія «Артиллерійскаго Журпадак Фурштадтскан, 21.
1917
СОДЕРЖАНІЕ.
СТРАИ.
I. Пороховые магазины, погреба п склады........... 7
Порохо храни лица—§ 1. Пороховые погреба и магазины—2 и 3.
Пороховые1 склады § 4.
II. Устройство пороховыхъ магазиновъ.............. 8
Вмѣстимость—§ о. Температура въ магазинахъ—§ Предохраненіе
отъ сырости—§ 7. Матеріалъ для стѣнъ—§ 8. Входы, сѣни и навѣсы — § 9.
Полы § 10. Крыша-§ 11. Слуховыя окна § 12. Стропила—§ 13. По-
толки $ 14. Двери § .15. Окна- § .16. Щиты къ окнамъ § 17. Приборы къ
дверямъ и окнамъ § 18. Предосторожности противъ пожара при устрой-
ствѣ дверей и оконъ—§ 19. Стелажп §§ 20, 21 и 22. Качество дерева—§ 23.
Подъемныя приспособленія § 24. Громоотводы - § 25. Охранительные
валы—§ 26. Пріемъ магазиновъ въ артиллерійское вѣдомство -§ 27.
Ш.	Устройство пороховыхъ складовъ..........................15
Выборъ мѣста—§ 28. Разстоянія отъ магазиновъ и складовъ до
мѣстныхъ предметовъ—§29. Разстоянія между магазинами въ складахъ--§30.
Насажденіе деревьевъ—§ 31. Огражденіе складовъ 32. Водоснабженіе—§33.
Пожарный инструментъ и прочая принадлежность § 34 Вданія, устраивае-
мыя въ складѣ — § 35. Пнроксилилнные магазины § 36. Завозные
сарая—§ 37. Караульные дома—§ 38. Дороги--§ 39.
IV*	. Устройство запасныхъ пороховыхъ погребовъ .... 18
Назначеніе и вмѣстимость погребовъ— § 40. Требованія безопас-
ности- 41 н 42. Громоотводы—§ 43. Полы—§ 44. Сѣни—§ 45. Входы п
двери—16 и 47. Окна—§ 1-8. Освѣщеніе—§ 49. Устраненіе сырости и вен-
тиляція—§§ 50. 51. и 52. Стелажп и подъемныя средства §§ 53 и 54. Пріемъ
погребовъ въ Артиллеріи»- § 55.
V,	Устройство питательныхъ (промежуточныхъ) погребовъ 22
Назначеніе и вмѣстимость—56 и 57. РаздЬіеніе погребовъ на
отдѣльныя помѣщенія н устройство послІ’.дпнхъ- 58 и 59. Способъ
укладки снарядовъ § 60. Требованія безопасности -§ 61. Лилы, двери,
окна и пр.—§ 62.
VI.	Устройство расходныхъ погребовъ.........................24
Мѣсто расио.южеііія § 63. Назначеніе погребовъ—§ 64. Раздѣленіе
погребовъ на отдѣльныя помѣщенія и назначеніе послѣднихъ—§ 65. Уста-
новка ящиковъ и бочекъ съ порохомъ— § 66. Си особъ укладки сяаря-
,.уів'і.-§ 67. «Ікжн § 68. Подробности устройства 69.
VII, Содержаніе порохохранплпщъ л правила храненія
въ нихъ пороха...........................................26
Укупорка—§ 70. Выборъ магазиновъ для различной укупорки и раз-
личныхъ пороковъ—71—73. Расположеніе на етелажахъ бочекъ п гер-
метическихъ ящиковъ- •§§ 74—76. Переносные помосты и лѣстшщы—§ 77.
Расположеніе пороха по сорталіъ п партіямъ- § 78. Надписи па столажахъ
и у входа—§ 79. Наблюденіе за бочками—§ 80. Наблюденіе за герметич-
ностыо ящиковъ § 8]. Приборы для пснытакія ящиковъ на герметич-
ность—§ 82. Исправленіе гсрмстпчос к"іі хкуноркн, н-игрившей это каче-
ство—§ 83. Соблюденіе чистоты—8'р и 85. Содержаніе по.юві—86.
Содержаніе стслаіней -	87. Наблюденіе за исправнымъ состояніемъ стѣ.гь.
крытъ, оконъ и дверей—§ 88.Наблюденіе за громоотводами—$ 89. Содержаніе
водоотводныхъ канавокъ § 90. Предохраненіе деревянныхъ частей отъ
паразитовъ - § 91. Смазка трущихся частей—§ 92. Печати на дверяхъ—3 93.
Охраненіе воросохранили игъ въ дурную погоду я при пожарахъ-§ 9к
Предосторожности отъ взрыва 95. Случай высыпанія пороха изъ уку-
порки—§ 96. Термометры—97 п 98. Провѣтриваніе § 99. Устраненіе
дѣйствія солнца на бездымный порохъ—§ 100. Порча чернаго вороха
отъ сырости и исправленіе такого пороха 101-103. Очистка пороха
отъ желѣзныхъ частицъ—§ 101. Наблюденіе за исправнымъ состояніемч.
бездымнаго пороха—105 —114.
VIIГ. 1 Іріемъ пороха въ складахъ, крѣпостяхъ, паркахъ и проч. 36
Пріемъ пороха съ заводовъ-115-117. Пріемъ пороха, поступаю-
щаго не съ заводовъ- §§ 118 и 119. Случай подмочки герметической уку-
порки сч» порохомъ—§ 120. Случай подмочкп нсгермстпчоскп укупореннаго
пороха — § 121. Обращеніе съ отсырѣвшими, или подмоченными, поро-
хомъ—122—126. Повѣрка вѣса пороха въ негерметической укупоркѣ ц
наружный его осмотръ--§ 127. Актъ о пріемѣ пороха—§ 128.
IX. Отпускъ пороха изъ складовъ, крѣпостей л парковъ . 39
Отпускъ пороха—§§ 129 и 130. Осмотр’ь укупорки съ порохомч.
131- 133. Свѣдѣнія о высылаемомъ порохѣ—§ 134. Обиняка ѵігѵплркк
съ иорох<чмч> 135- 138.
Приложенія.
Описаніе устройства психрометровъ и способа ихъ уіютрс-
бленія.......................................................45
Устройство психрометра сч> часовымъ механизмомъ ... —
Устройство большого психрометра.........................48
Устройство будки.........................................—
Обращеніе съ психрометрами, при переноскѣ...............51
Прш отопленіе психрометровъ для наблюденіи...............—
Отсчетъ.................................................53
Вычисленіе наблюденій....................................—
Опредѣленіе влажности...................................54
5
Техническія условія па заказъ психрометровъ съ вентиля-
торомъ, приводимыхъ въ движеніе часовымъ механизмомъ, и
запасныхъ къ психрометру термометровъ.........................64
Образецъ психрометра —§ 1. Ящикъ для психрометра § 2. Термо-
метры къ психрометру §3. Батистъ для психрометра—§ 4. Повѣрка часовой
пружтиіьс у психрометра—§ о. Укупорка психрометра прп перевозкѣ § 6.
Вѣдомость предметамъ, коп необходимо имѣть при порохо-
хранп. ницахъ.................................................67
Вѣдомость противопожарнымъ нрлнадлсжностяхгь. кои не-
обходимо имѣть прп порохохрашіліпцахъ...............ф.	. . . 74
Описаніе фонаря для пороховыхъ погребовъ и магазиновъ 75
Описаніе нѣкоторыхъ предметовъ, положенныхъ содержать
при норохохрангг.иіщахъ.......................................77
Описаніе максв.ѵум'ь-гормомо'гра п термометра (системы
Сіікса), показывающаго аіакецмумъ и минимумъ темпера туры . 81
Максимумъ-термометръ — 81. Термометръ, показывающій максимумъ
и минимумъ температуры 82. Предостороашостп, необходимыя при уікчре-
бленіп термометровъ Сикса--83.
Просушка п поправленіе врркенаго пороха..................85
Чистка пороха въ мѣшкахъ.................................87
Описаніе двойного гуттаперчеваго шара Ричардсона . . . 89
Техническія условія на изготовленіе воздушнаго нагнета-
тельнаго насоса...............................................93
Повѣрка исправнаго дѣйствія нагнетательнаго воздушнаго
насоса........................................................94
Перечень образцовъ укупорки, для дымнаго и бездымнаго
пороха, въ зарядахъ и не въ зарядахъ..........................97
Перечень приказовъ м циркуляровъ по Артиллеріи п жур-
наловъ Артиллерійскаго Комитета, относящихся до располо-
женія и устройства порохохраішлшцъ, содержанія въ нихъ пороха
и о приборахъ, необходимыхъ прп порохохранплищахъ .... 99
О расположеніи и устройствѣ иорохохрянилшцъ к содержаніи въ лихъ
иороха—99. О психрометрахъ и фонаряхъ -107. О воздушномъ нагнетатель-
номъ ласосѣ, шарахъ Ричардсона п термометрахъ -110.
I.	Пороховые магазины, погреба и склады.
§ 1.	Для храненія пороха назначаются приспособленныя І1ор°х<>хра-
кпд ища.
къ этому зданія—порохохранилища; эти зданія раздѣляются
на два главныхъ рода: пороховые погреба и пороховые
магазины. Проекты порохохранилищъ составляются мѣст-
нымъ Инженернымъ вѣдомствомъ, съ участіемъ мѣстнаго
артиллерійскаго начальства, при чемъ это послѣднее должно
сообщать свѣдѣнія о количествѣ пороха, назначенномъ для
храненія, а также принимать участіе въ соображеніяхъ по
выбору мѣста для возведенія порохохранилищъ и по вну-
треннему устройству для удобнаго размѣщенія боевыхъ при-
пасовъ въ порохохранилищахъ. Въ случаѣ возникновенія
какихъ-либо недоразумѣній между мѣстнымъ инженернымъ
и артиллерійскимъ начальствомъ послѣднее должно доно-
сить о томъ Главному Артиллерійскому Управленію по
командѣ.
§ 2.	Погреба ОТЛИЧаюТСЯ ОТЪ магаЗИНОВЪ ТѢМЪ, ЧТО Пороховые
погреба и
первые должны быть безопасны отъ дѣйствія непріятельскихъ магазины,
артиллерійскихъ снарядовъ.
Ііезопасныя отъ непріятельскихъ снарядовъ помѣщенія
для снарядовъ, трубокъ и т. п. припасовъ въ крѣпостяхъ
тоже называются пороховыми погребами.
§ 3.	Пороховые погреба по своему назначенію раздѣ-
ляются на запасные, питательные (промежуточные) и
расходные.
Мѣста расположенія этихъ погребовъ, а также ихъ
вмѣстимость, опредѣляются для каждой крѣпости мѣстною
8
крѣпостною комиссіею по вооруженію (ст. 25 положенія,
объявленнаго при приказѣ по Воен. Вѣд. отъ 21-го августа
1892 г. за № 233). и состоявшееся рѣшеніе должно быть
представлено на заключеніе коменданта крѣпости.
Пороховые § 4. Нѣсколько пороховыхъ магазиновъ, расположен-
склады	„
ныхъ совмѣстно, составляютъ пороховой складъ.
II.	Устройство пороховыхъ магазиновъ ’).
Вмѣсти- § 5. Каждый магазинъ разсчитывается на храненіе не
болѣе 40 т. пд, прежнихъ сортовъ пороха (дымнаго) и не
болѣе 25 т. пд. пороха, бездымнаго.
Примѣчаніе. Если магазинъ выстроенъ для хра-
ненія пороха прежнихъ сортовъ (дымнаго), то для
расчета, количества бездымнаго пороха., могущаго помѣ-
щаться въ этомъ погребѣ, должно считать, что без-
дымнаго пороха какъ въ зарядахъ, такъ и не въ за-
рядахъ помѣстится въ магазинѣ, по вѣсу, половинное
количество дымнаго.
Температура 8 6. Пороховые магазины не отапливаются; однако же
въ магаяп-
иих'ь. они должны быть устроены такимъ образомъ, чтобы тем-
пература въ нихъ не могла быстро измѣняться; въ мага-
зинахъ же, .предназначенныхъ для храненія бездымнаго
пороха, кромѣ того температура, не должна подниматься
выше 4-25° К.
Предохрапс- § 7. Внутренность магазина сообразнымъ устройствомъ
рости. фундамента, стѣнъ п половъ должна быть предохранена
отъ проникновенія сырости изъ грунта и, по возможности,
отъ сырости, происходящей отъ другихъ причина, (какъ
напр. отъ рѣзкой разницы внутренней въ магазинѣ темпе-
ратуры отъ наружной и пр.).
*) Для наглядности при сомъ прилагается примѣрный проектъ порохового
магазина на 10 т. пд. дымна го вороха. Черт. X? 1.
— 9 —
§ 8.	Пороховые магазины могутъ быть каменные или Матеріалъ
для стѣнъ,
деревянные, но предпочтительно каменные какъ болѣе безо-
пасные отъ пожара; поэтому, магазины, расположенные
отъ жилыхъ строеній ближе 80 сж., должны быть непре-
мѣнно каменные.
Съ цѣлью соблюденія чистоты, стѣны магазиновъ из-
нутри должно оштукатуривать; если же стѣны каменныя,
то штукатурка можетъ быть замѣнена затиркою швовъ тон-
кимъ слоемъ раствора. Въ деревянныхъ магазинахъ можно
стѣны обшивать досками стоймя съ побѣлкою досокъ, если
это будетъ дешевле штукатурки.
§ 9.	Входы въ магазины, какъ сказано ниже въ § 26.Входы,сѣни
п навѣсы,
располагаются со стороны, не обнесенной валомъ.
Число входовъ зависитъ отъ величины магазина, по-
лагая достаточнымъ одинъ вход'Ь на каждыя 10 т. пд.
дымнаго пороха и о т. пд. бездымнаго пороха.
У каждаго входа въ магазинъ устраиваются сѣни и
навѣсъ. Сѣни должны быть такихъ размѣровъ, чтобы въ
нихъ помѣшалось не болѣе 20 бочекъ или ящиковъ, и было
бы достаточно мѣста для производства въ нихъ нижеопи-
санныхъ въ §§ 70. 82, 117 и 118 работъ; сообразно этому
размѣры сѣней опредѣляются примѣрно въ 21/г сж. длины
и 1’/2 сж. ширины. Навѣсъ устраивается для помѣщенія
подводъ при нагрузкѣ и разгрузкѣ пороха, почему прибли-
зительные размѣры его опредѣляются въ ширину 1‘/г сж.
и въ длину 2х/г сж.
§ 10.	Полъ въ магазинахъ можетъ быть деревянный, Лолы,
асфальтовый или цементный, послѣдній предпочитается двумъ
первымъ.
Въ верхнемъ слоѣ, асфальтоваго и цементнаго пола
должно быть возможно меньше песку, чтобы послѣдній не
могъ вы кра 11 іиваться.
Грунтъ, находящійся подъ такимъ поломъ, не долженъ
вздыматься и пучиться отъ морозовъ.
10
Если полъ будетъ деревянный, то доски не должны
прогибаться и прикрѣпляются дубовыми нагелями къ лагамъ
или балкамъ; между досками не должно быть щелей, почему
деревянный полъ настилается съ выдѣлкою въ доскахъ
шпунта и затѣмъ тщательно шпаклюется. Деревянный полъ,
для уменьшенія гигроскопичности, а также для чистоты,
полезно покрывать желтой масляной краской за два раза по
огрунтовкѣ и вторичной шпаклевкѣ. Подъ деревяннымъ по-
ломъ воздухъ долженъ имѣть свободное движеніе, достигаемое
устройствомъ отдушинъ, оставляемыхъ въ цоколѣ магазиновъ.
Полъ въ маг азинахъ долженъ быть вообще такъ устроенъ,
чтобы онъ, по возможности, рѣже требовалъ такого ремонта,
при которомъ нужно будетъ освобождать магазинъ отъ
пороха. Поэтому-то, какъ сказано выше, бетонный полъ
предпочитается деревянному и асфальтовому.
крыша. § 11. Крыша магазиновъ должна быть покрыта желѣ-
зомъ, черепицею или асфальтовымъ толемъ. Если же мага-
зинъ располагается ближе 80 сж. отъ жилыхъ строеній,
то крыша должна быть желѣзная или черепичная. На крышѣ
этихъ послѣднихъ магазиновъ устраиваются площадки для
помѣщенія на нихъ ушатовъ съ водою и швабрами.
Слуховыя § 12. Въ крышѣ магазиновъ устраиваются слуховыя
окна..
окна, снабженныя 2-мя переплетами: наружнымъ со стеклами
и внутреннимъ съ мѣдной сѣткой. Одно или два изъ этихъ
оконъ должны быть приспособлены для удобнаго выхода
съ чердака на крышу.
Стропила. § 13. Стропила, и обрѣшетка подъ крышею могутъ
быть деревянныя. Въ случаѣ же если магазинъ находится
ближе 80 сж. отъ жилыхъ строеній, то стропила и обрѣ-
шетка должны быть желѣзныя.
Потолки. § 14. Потолокъ, во избѣжаніе быстрыхъ колебаній
температуры внутри магазина, дѣлается деревянный съ не
толстою и, по возможности, легкою смазкою. Входъ на чер-
дакъ устраивается чрезъ увеличенное слуховое окно по
приставной или переносной лѣстницѣ.
11
§ 15.	Двери въ магазинахъ должны быть настолько Двери,
широки, чтобы нагрузка и выгрузка пороха была удобна ’).
Двери, ведущія въ магазинъ изъ сѣней, отворяются
наружу и должны быть двустворчатыми деревянными и
двойными; изъ нихъ наружныя двери дѣлаются сплошными,
внутреннія же двери рѣшетчатыя. Эти рѣшетчатыя двери
устраиваются для того, чтобы можно было провѣтривать
магазинъ, открывъ наружныя сплошныя двери и оставивъ
запертыми и запечатанными двери рѣшетчатыя.
Двери изъ сѣней подъ навѣсъ должны быть одиночныя
двустворчатыя, обитыя снаружи толстымъ листовымъ же-
лѣзомъ 1 2 3), окрашеннымъ масляною краскою. Если же мага-
зинъ деревянный, то двери не требуется обивать желѣзомъ.
§ 16.	Окна могутъ быть устроены двустворчатыми или окна,
одностворчатыми. Они должны доставлять такое освѣщеніе,
чтобы въ магазинѣ можно было читать надписи на бочкахъ
и ящикахъ в).
Окна должны быть снабжены достаточно прочными
желѣзными рѣшетками и мѣдными сѣтками 4).
Кромѣ того, окна въ магазинахъ должны имѣть на-
ружныя деревянныя ставни; въ каменныхъ магазинахъ эти
ставни обиваются желѣзомъ, подобно наружнымъ дверямъ.
§ 17.	Если въ магазинахъ хранится бездымный порохъ, Щиты къ
•	окнамъ,
то для предупрежденія быстраго измѣненія температуры
внутри магазина къ окнамъ должны быть приспособлены
съемные закладываемые изнутри деревянные щиты, обитые
съ одной стороны и по кромкамъ сукномъ 5).
1) Для примѣра прилагается детальный чертежъ двери изъ сѣКей въ мага-
зинъ. Чсрт. № II.
2) Отъ 12 до 13 фн. въ 2-арш. листѣ.
3) Для примѣра при семъ прилагается детальный чертежъ двустворчатаго
о:;иа. Черт. № II.
4) Въ нѣкоторыхъ существующихъ магазинахъ имѣются эти сѣтки изъ
желѣзной проволоки; по мѣрѣ прихода ихъ въ негодность оиѣ должны быть
замѣнены мѣдными.
5) Щиты эти показаны на чертежѣ № II.
12
Приборы къ § 18. При устройствѣ внутренности магазина вообще
дверямъ И
окнамъ, слѣдуетъ избѣгать употребленія желѣза и стали; въ случаѣ
же крайней необходимости въ этихъ матеріалахъ, всѣ части,
выходящія внутрь магазина, необходимо покрывать дере-
вомъ, кожей и т. п.
Поэтому приборы для дверей магазиновъ должны быть
мѣдные или обитые мѣдью; желѣзными допускаются только
наружные засовы и къ нимъ висячіе замки. Приборы для
оконныхъ переплетовъ и упомянутыхъ въ § 17 щитовъ
должны быть мѣдные или обитые мѣдью, а для ставней
желѣзные.
Предосто- § 19. Если магазины будутъ расположены ближе 80 сж.
ііротіівъ по-отъ жилыхъ построекъ, то наружныя ставни къ окнамъ и
устройствѣ наружныя двери дѣлаются брантмауерныя, при чемъ, од-
Доконъ.П нако, брантмауерныя двери съ внутренней стороны должны
быть обшиты ’/2-дм. досками. Въ этомъ случаѣ слуховыя
окна въ крышѣ также снабжаются съемными брантмауер-
ными ставнями.
Стелажи. § 20. Для установки бочекъ или ящиковъ съ порохомъ
въ магазинахъ устраиваются деревянные стелажи, раздѣ-
ленные по длинѣ стойками на звенья, а по вышинѣ пол-
ками на ярусы. "Число полокъ на стелажахъ не должно
быть болѣе четырехъ. Вокругъ стелажей, съ цѣлью осмотра,
нагрузки и выгрузки пороха, оставляютъ проходы какъ
между отелажами, такъ и между послѣдними и стѣнами
магазина. Тѣ проходы, которые служатъ только для осмотра,
должны быть шириною не менѣе 21/г фт.; тѣ же, которые
будутъ служить для нагрузки м разгрузки,—не менѣе 4 фт.
§ 21. Размѣры стелажей опредѣляются  размѣрами,
‘шеломъ и вѣсомъ бочекъ или ящиковъ, принятыхъ для
укупорки дымнаго или бездымнаго пороха въ зарядахъ и
не въ зарядахъ и нагружаемыхъ на стелажи, а также
удобствомъ нагрузки и разгрузки стелажей. Самая удобная
ширина для стелажей при возможности нагрузки стелажа
съ двухъ сторонъ 9 фт., при нагрузкѣ же съ одной стороны
13 —
—5 фт. Устройство и размѣры стелажей и способъ размѣ-
щенія на нихъ бочекъ и разныхъ ящиковъ, а также число
послѣднихъ, помѣщающееся на каждомъ звенѣ стелажа,
показаны на прилагаемыхъ чертежахъ №№ Ш, IV, V, Ѵ(,
ѴЛ, IX и X.
§ 22.	При проектированіи стелажей слѣдуетъ обращать
самое строгое вниманіе на то, чтобы впослѣдствіи при пол-
ной ихъ нагрузкѣ не могло произойти ихъ осѣданія и
перекашиванія.
Всѣ части стелажей соединяются и скрѣпляются между
собою, безъ металла, иа шипахъ или дубовыхъ нагеляхъ.
Доски на полкахъ, исключая нижней, должны настилаться,
оставляя между ними по длинѣ досокъ промежутки въ
1 дюймъ. Для уменьшенія гигроскопичности дерева полезно
олифовать стелажи за два раза.
§ 23.	Вообще дерево, идущее на подѣлки внутри мага-Качество де-
зина, должно быть хорошаго качества, соотвѣтственно усло- репа'
вій пріемки его на строительныя работы и, по возможности.
сухое.
§ 24.	Въ магазинахъ со стелажами въ нѣсколько яру - п<>д 'ьемныя
, прііспособлс-
совъ, надъ проходами между смежными стелажами, укрѣ- 4 иія.
пляются мѣдные или желѣзные обитые мѣдью крюки для
блоковъ, служащихъ для подъема и спуска со стелажей
бочекъ и ящиковъ съ порохомъ; такихъ крюковъ должно
имѣть по одному на два противоположныхъ звена.
Укрѣпленіе крюковъ указано на. вышеупомянутыхъ чер-
тежахъ стелажей.
§ 25.	Каждый магазинъ снабжается громоотводомъ си- грожют.
стемы, принятой инженерными, вѣдомствомъ.	В0Д1>1'
§ 26.	Каждый магазинъ обносится съ трехъ сторонъ Окраи„тель.
земляными валами; четвертая же сторона, съ выходами, ныс валы-
оставляется открытою.
Эта неогражденная валомъ сторона должна быть на-
правлена въ ту сторону, гдѣ разлетъ обломковъ, въ случаѣ
14
взрыва магазина, не могъ бы нанести особаго вреда ни
людямъ, ни строеніямъ. Валы въ отношеніи высоты раздѣ-
ляются на два рода:
а) валы, ограждающіе магазины со стороны смежныхъ
магазиновъ одного склада; эти валы должны имѣть высоту
на 5 фт. большую, чѣмъ карнизъ крыши охраняемаго
магазина, и б) валы, окружающіе магазины съ другихъ сто-
ронъ, не обращенныхъ къ сосѣднимъ магазинамъ того же
склада; такіе валы могутъ имѣть высоту на 2 фута выше
карниза стѣнъ охраняемаго магазина.
Такимъ образомъ, три фаса валовъ, окружающихъ ка-
ждый магазинъ, могутъ имѣть разную высоту; но, несмотря
на то, всѣ фасы должны примыкать другъ къ другу и пред-
ставлять въ планѣ, одну сомкнутую фигуру.
Толщина валовъ вверху дѣлается не менѣе 3-хъ фут.
Отлогости валовъ должны быть обезпечены отъ оплыванія.
Подошва отлогости вала, обращенная къ магазину,
должна отстоять отъ стѣнъ магазина на 11;2 сж. Въ этомъ
пространствѣ устраивается мощеная камнемъ или одѣтая
деревомъ канавка для стока воды. Въ нѣкоторыхъ част-
ныхъ случаяхъ, въ вышесказанныхъ правилахъ относи-
тельно устройства валовъ вокруіъ каждаго магазина, допу-
скаются отступленія, какъ напримѣръ, при расположеніи
магазина въ мѣстности, пересѣченной ложбинами и оврагами,
когда магазинъ огражденъ естественными возвышенностями,
или въ мѣстности, густо покрытой лѣсомъ; въ этихъ слу-
чаяхъ магазинъ можетъ быть окруженъ валомъ только съ
двухъ или съ одной стороны или даже можетъ быть со-
всѣмъ безъ валовъ. Кромѣ того, отдѣльный магазинъ мо-
жетъ быть не обносимъ валами при благопріятныхъ мѣст-
ныхъ условіяхъ, или же когда, этотъ магазинъ распола-
гается въ разстояніяхъ, значительно превышающихъ раз-
стоянія, указанныя ниже въ § 29. Въ этомъ послѣднемъ
случаѣ, отсутствіе валовъ допускается не иначе какъ съ раз-
рѣшенія Главнаго Артиллерійскаго Управленія.
— 15 —
§ 27.	Пріемъ каменныхъ пороховыхъ магазиновъ, въ Пріемъ ма-
газііловъ въ
артиллерійское вѣдомство, допускается тотчасъ по окончаніи артиллерш-
. скос вѣдом-
ихъ постромки и надлежащей просушки, но при условіи Ство.
провѣрки со стороны пріемщиковъ, насколько это окажется
возможнымъ, что всѣ правила и указанія, данныя въ на-
стоящей Инструкціи относительно устройства порохохра-
нилищъ, соблюдены.
Пріемъ же деревянныхъ магазиновъ можно произво-
дить немедленно по окончаніи ихъ постройки или по про-
сушкѣ въ нихъ штукатурки, если таковая имѣется.
Примѣчаніе. Прежде заполненія порохомъ приня-
тыхъ отъ инженернаго вѣдомства порохохранилищъ
рекомендуется артиллерійскимъ частямъ производить
изслѣдованіе о степени сухости ихъ, и тѣ порохохра-
нилища, въ которыхъ влажность окажется превышаю-
щею 80%, по психрометру принятаго образца, назна-
чать исключительно для храненія въ нихъ пороха въ
герметической укупоркѣ.
III. Устройство пороховыхъ складовъ.
§ 28.	Мѣстность для склада выбирается удобная для Выборъ мѣ-
ста,
соединенія ея съ желѣзными, шоссейными или водяными
путями Имперіи.
§ 29.	ЕСЛИ ПОрОХОВЫе СКЛаДЫ ИЛИ отдѣльные магаЗИНЫ Разстоянія
отъ магази-
располагаются не въ крѣпостяхъ, то мѣста для нихъ изби-новъ и сила-
довъдомѣст-
раются не ближе:	пыхъ пред-
ч -	у	мотовъ.
а) 2э0 саж. отъ отдѣльныхъ жилыхъ строеній, отъ
большихъ дорогъ, каналовъ, бичевника и судоходныхъ рѣкъ;
б) 4-00 сж. отъ желѣзныхъ дорогъ; в) 750 сж. отъ город- •
ской черты, мѣстечекъ, фабрикъ, заводовъ, складовъ легко-
воспламеняющихся веществъ, керосиновыхъ и нефтяныхъ.
Разстоянія эти считаются по прямой линіи отъ бли-
жайшей стѣны ближайшаго магазина склада. Склады и от-
дѣльные магазины, располагаемые въ крѣпостяхъ, и отдѣлъ-
16
ные магазины, устраиваемые при артиллерійскихъ паркахъ
или въ раіонѣ казарменнаго расположенія войскъ, а также
въ чертѣ техническихъ артиллерійскихъ учрежденій, какъ
мапр. при патронныхъ заводахъ, мѣстныхъ артиллерійскихъ
лабораторіяхъ и т. п., предназначенные для текущаго изъ
нихъ расходованія пороха при производствѣ работъ, не
подчиняются этимъ условіямъ.
Разстоянія § зо. Разстояніе между пороховыми магазинами склада
между мака-
.чинами пъ должно быть отъ 60 до 80 сж., смотря по вмѣстимости
складахъ.
магазиновъ, считая это разстояніе по прямой линіи между
ближайшими. стѣнами магазиновъ.
Насажденіе § 31. Пространство между магазинами, а также и во-
деревьевъ.
кругъ отдѣленіяхъ магазиновъ полезно усаживать кустар-
никомъ или деревьями, но отнюдь не хвойными. Деревья
должны быть посажены такъ, чтобы оставалось нѣкоторое
свободное пространство вокругъ валовъ. Въ случаѣ если
складъ будетъ расположенъ въ хвойномъ лѣсу, то между
симъ послѣднимъ и магазинами должно оставаться совер-
шенно свободное отъ насажденій пространство шириною не
менѣе 20 сж.
Огражденіе § 32. Вся мѣстность, занятая складомъ, должна быть
ограждена легкимъ заборомъ или плетнемъ, или канавою
съ землянымъ валикомъ, съ необходимымъ количествомч»
въѣздныхъ воротъ. Полезно такія же огражденія устраивать
вокругъ отдѣльныхъ магазиновъ, поименованныхъ въ § 29.
Полезно также на земляныхъ валикахъ, параллельныхъ
канавамъ, разсаживать живыя-изгороди. При каждыхъ во-
ротахъ устанавливается столбъ съ надписью: «Пороховой
складъ; входъ воспрещается».
Водоенабже- § 33. Если есть возможность, должно устраивать близь
магазиновъ бассейны или колодцы съ насосами.
Пожарные § 34. Складъ долженъ быть снабженъ пожарнымъ ин-
инетрумен-
ты и лрочаяструментомъ, а также другими предметами, необходимыми
прииадлеж
ность. для надлежащаго храненія пороха и для ухода за самими
зданіями.
17
Между прочимъ должно быть достаточное число наруж-
ныхъ термометровъ Реомюра.
Примѣчаніе. Вѣдомость всѣмъ этимъ предметамъ
при семъ прилагается.
§ 35.	Сверхъ собственно ПОРОХОВЫХЪ магаЗИНОВЪ ВЪ Зданія, уст-
каждомъ складѣ должно имѣть слѣдующія зданія: а) сараи въ'складі"
для храненія путевыхъ припасовъ (завозные); б) одинъ или
нѣсколько караульныхъ домовъ, въ зависимости отъ вели-
чины раіона, занятаго складомъ, и в) сарай для пожарнаго
инструмента; послѣдній помѣщается, по возможности, въ сере-
динѣ. склада, но всегда, близъ одного изъ караульныхъ домовъ.
§ 36.	Въ раіонѣ расположенія порохового склада, со- Пироксили-
новые мага-
гласно правиламъ храненія прессованнаго пироксилина, зпны.
изд. 1893 года, могутъ быть устроены магазины для хра-
ненія прессованнаго пироксилина и всѣхъ предметовъ сна-
ряженія фугасныхъ пироксилиновыхъ бомбъ.
§ 37.	Сараи, назначаемые для храненія путевыхъ при-Завозныеса-
раи,
пасовъ, служатъ также и для храненія другихъ предметовъ,
необходимыхъ для службы при складахъ, какъ напр. но-
силокъ, лѣстницъ, брезентовъ и т. п. Они должны быть
самой простой и дешевой конструкціи.
Въ этихъ же сараяхъ, въ случаѣ, крайней необходи-
мости, можно на самое короткое время (на 1—2 сутокъ)
помѣщать порохъ.
На каждые три магазина достаточно устроить по од-
ному завозному7 сараю. .
Площадь завозныхъ сараевч. нужно разсчитывать при-
близительно по 40 кв. фт. на каждые 1000 пд. пороха, хра-
нимаго въ соотвѣтствующихъ магазинахъ; высота же завоз-
ныхъ сараевъ должна быть не менѣе 11/г» сж. Стелажей въ
этихъ сараяхъ не требуется, полъ въ нихъ можетъ быть
деревянный, или бетонный, или асфальтовый.
8 38. Внѣ крѣпостей караульные дома располагаются Караульные
'	о	дома.
въ разстояніи, не меньшемъ 100 сж. отъ олижаишаго ма-
газина. Въ одномъ изъ караульныхъ домовъ, кромѣ помѣ-
18 —
щенія для караула, должно быть устроено отдѣльное ота-
пливаемое помѣщеніе для письменныхъ занятій и для хра-
ненія нѣкоторыхъ приборовъ, какъ напр. психрометровъ,
приборовъ для провѣрки громоотвода, гальваническихъ ба-
тарей и другихъ.
Дороги. § 39. Между магазинами склада, а также и сараями,
должны быть устроены хорошія шоссейныя дороги и, въ
случаѣ надобности, рельсовые пути.
IV. Устройство запасныхъ пороховыхъ погребовъ.
Назначеніе § 40. Запасные пороховые погреба назначаются для
н вмѣсти-	~
мостъ погре-храненія пороха по преимуществу не въ зарядахъ. Каждый
бовч..	'
запасный погребъ назначается для храненія не болѣе какъ
10 т. пд. пороха прежнихъ сортовъ и, примѣрно, половин-
наго количества, бездымнаго пороха.
безоиасно” §	устройствѣ запасныхъ пороховыхъ погре-
сти. бовъ слѣдуетъ, сообразуясь съ мѣстными условіями, имѣть въ
виду, чтобы взрывъ одного погреба не повлекъ за собою
взрыва другихъ.
Кромѣ того, если погреба будутъ расположены менѣе
чѣмъ на 50 сж. отъ жилыхъ строеній, то нужно обратить
особое вниманіе на безопасность этихъ погребовъ отъ по-
жара, для чего, между прочимъ, при отсутствіи обсыпки
погреба землею, должны быть устроены на крышѣ пло-
щадки для помѣщенія ушатовъ съ водою и швабрами.
§ 42. Какъ сказано въ § 2 сей Инструкціи, запасные
пороховые погреба .должны быть безопасны отъ дѣйствія
непріятельскихъ снарядовъ. Для этого стѣны и (-воды за-
пасныхъ погребовъ и земляная ихъ обсыпка должны имѣть
надлежащую толщину.
Громоот- § 43. Погреба, обсыпанные землею, не снабжаются
ВОДЫ.
громоотводами, а не обсыпанные должны ихъ имѣть.
полы. § 44. Во вновь устраиваемыхъ погребахъ полы должны
быть асфальтовые или цементные, послѣднее предпочтительно;
19
они должны быть устроены во всемъ согласно § 10 сей
Инструкціи ’).
§ 4-	5. Для входа въ погребъ устраиваются сѣни или Сѣни,
замѣняющія ихъ галлереи, при чемъ какъ тѣ. такъ и дру-
гія должны имѣть ширину не менѣе 4г фт.
§ 46.	Входъ ВЪ погребъ, ПО ВОЗМОЖНОСТИ. долженъ Входы
быть устроенъ такъ, чтобы непріятельскій снарядъ не только
не могь попасть непосредственно въ дверь, но чтобы по-
слѣдняя была, достаточно прочна на случай разрыва вблизи
нея непріятельскаго снаряда.
Съ этою цѣлью наружныя двери должны быть броневыми.
Приборъ къ этимъ дверямъ употребляется желѣзный.
При броневыхъ наружныхъ дверяхъ устраиваются еще
вторыя внутреннія деревянныя рѣшетчатыя двери, какъ это
подробно изложено въ § 15 настоящей Инструкціи.
§ 47.	Кромѣ входныхъ дверей въ погребѣ, смотря по
надобности, устраиваются двери, назначающіяся или для
переноса пороха, или исключительно для вентиляціи и про-
носа освѣтительныхъ приборовъ, или же одновременно для
всѣхъ этихъ цѣлей. Всѣ эти двери должны удовлетворять
условіямъ, изложеннымъ въ § 15 настоящей Инструкціи;
однако при этомъ двери, не назначенныя для проноса по-
роха, могутъ быть болѣе узкими одностворчатыми и имѣть
желѣзный приборъ.
§ 48.	Если въ погребѣ имѣются окна, выходящія на- Окна,
ружу, то они должны удовлетворять условіямъ, изложеннымъ
въ § 16 * 2); ставни же къ нимъ дѣлаются броневыя, какъ
сказано о дверяхъ въ § 46 настоящей Инструкціи.
§ 49.	Если ДЛЯ освѣщенія Внутренности ПОГреба, лам - Освѣщеніе,
пами или фонарями, потребуется устройство особыхъ освѣ-
тительныхъ оконъ или иллюминаторовъ, то стекла, въ нихъ
і) Раньше устроенные деревянные полы, когда придутъ въ негодность,
должны быть замѣнены асфальтовыми или цементными.
2) Исключая требованія относительно достаточнаго освѣщенія внутренности
погреба чрезъ окна.
20
должны быть толстыя зеркальныя, а приборы къ нимъ-
или мѣдные или обитые мѣдью, при этомъ должно при-
нять всѣ мѣры къ тщательному и полному отдѣленію са-
мыхъ источниковъ свѣта и продуктовъ горѣнія ихъ отъ
внутренности погреба.
Устраненіе я 59. Такъ какъ запасные пороховые погреба боль-
вентиляція, шею частью еще въ мирное время обсыпаются землею, та
для такихъ погребовъ энергичное провѣтриваніе является
крайне необходимымъ, а между тѣмъ послѣдняго нельзя
достигнуть помощью открыванія однихъ только дверей и
въ рѣдкихъ случаяхъ оконъ. Поэтому, при постройкѣ по-
гребовъ слѣдуетъ принять особыя строительныя мѣры какъ
для воспрепятствованія проникновенія сырости въ погребъ
изъ самой кладки погреба, его земляной засыпки и грунта,
такъ и для устройства вентиляціи.
§ 51. Вентиляція погребовъ устраивается безъ отопле-
нія, а потому она достигается помощью вентиляціонныхъ
трубъ, снабженныхъ вентиляторами неподвижными, вѣтро-
выми или какой-либо другой болѣе совершенной системы.
Сверхъ того, во вновь устраиваемыхъ погребахъ при-
знается полезнымъ устройство въ опорныхъ стѣнахъ, обра-
щенныхъ къ земляной обсыпкѣ, вентиляціонныхъ галле-
рей, окружающихъ внутренность погреба.
§ 52. При устройствѣ вентиляціонныхъ круі’овыхъ гал-
лерей и вентиляціонныхъ трубъ нужно соблюдать слѣдую-
щія условія:
а)	Ширина галлереи, если изъ нея. производится освѣ-
щеніе внутренности погреба, должна быть около 2’/г фт.,
а высота не менѣе 5*/г фт.
б)	Вентиляціонныя трубы должно устраивать такъ,
чтобы чрезъ нихъ никакой предметъ не могъ попасть сна-
ружи непосредственно во внутренность погреба. Съ этою
цѣлью вертикальныя колѣна вентиляціонныхъ трубъ слѣ-
дуетъ выводить непремѣнно изъ галлерей или изъ сѣней,,
а никакъ не изъ внутренности погреба.
— 21
в)	Необходимо имѣть въ вентиляціонныхъ трубахъ
приспособленіе, которое дозволяло бы въ военное время
производить сплошную забивку землей этихъ трубъ. Для
воспрепятствованія же кому-либо въ мирное время доступа
въ погребъ чрезъ вентиляціонныя трубы внутри послѣд-
нихъ должны быть устроены прочныя желѣзныя рѣшетки;
эти рѣшетки могутъ одновременно служить и приспособле-
ніемъ для вышесказанной забивки трубъ землею.
г)	Внутренній діаметръ вентиляціонныхъ трубъ долженъ
сообразоваться съ вмѣстимостью погреба, съ количествомъ
трубъ и съ требованіемъ возможно болѣе энергичнаго про-
вѣтриванія. Однако діаметръ этотъ не долженъ превышать
З'/г фт.
Отъ каждаго погреба должно быть выведено не менѣе
двухъ вентиляціонныхъ трубъ, расположенныхъ въ проти-
воположныхъ концахъ погреба.
Сверхъ того, при устройствѣ вентиляціи необходимо
соблюдать, чтобы возможно было по произволу самостоя-
тельно вентилировать или одну только внутренность по-
і’реба, или же круговыя галлереи, или, наконецъ, и то и
другое вмѣстѣ.
Для достиженія этихъ цѣлей, какъ сказано въ § 47
настоящей Инструкціи, служатъ расположенныя въ надле-
жащихъ мѣстахъ двери, задвижки или другія приспособле-
нія; изъ этихъ дверей, смотря по надобности, нѣкоторыя
должны быть одиночныя сплошныя, а нѣкоторыя двойныя,
т.-е. сплошныя и рѣшетчатыя. Рѣшетчатыя двери устраи-
ваются съ тою цѣлью, чтобы на нихъ накладывались пе-
чати для охраны погреба въ то время, когда сплошныя
двери будутъ открываться для надобностей вентиляціи.
§	53. Для установки бочекъ или ящиковъ съ поро- Столажи п
.	иодъемимя
хомъ въ запасныхъ погребахъ устраиваютъ деревянные средства,
стелажи, раздѣленные по длинѣ стойками на звенья. Во-
круіъ стелажей оставляютъ проходы какъ между стела-
жами, такъ между послѣдними и стѣнами погреба. Тѣ про-
__ 22
ходы, которые служатъ только для осмотра, должны быть
шириною не менѣе 13Л фт. тѣ же, которые будутъ слу-
жить для нагрузки и разгрузки стелажей.—не менѣе 4- фт.
Число полокь на гтелажах-ь не должно быть болѣе
четырехъ. Верхнюю полку стелажей можно продолжать и
надъ проходами, устраивая эту полку въ видѣ полатей
(антресолей), но съ тѣмъ, чтобы досчатая настилка, ихъ
надъ проходами была съемная.
§	54. Стелажи должны быть шириною не болѣе 6 фт.
Устройство стелажей. способъ размѣщенія на нихъ поро-
ховыхъ бочекъ и ящиковъ, а также и число послѣднихъ,
помѣщающееся на каждомъ звенѣ сте.іажа, для сухопут-
ныхъ крѣпостей показаны па прилагаемомъ чертежѣ № VIII.
Тамъ же показано и размѣщеніе желѣзныхъ крюкоігь для
удобства нагрузки и разгрузки стелажей.
Въ приморскихъ же крѣпостяхъ устройство стелажей
въ ногребах'ь должно сообразоваться, въ каждомъ частномъ
случаѣ, съ числомъ и размѣрами ящиковъ поди, заряды
къ орудіямъ берегового вооруженія.
Подробности устройства стелажей должны быть согла-
сованы съ изложеннымъ въ 20. 21 и 22.
грсбомъ^п §	погребов'ь. въ артиллерійское вѣдомство,
Артнллерію.должепъ во всемъ соглпсоваться съ § 27 сей Инструкціи.
V. Устройство питательныхъ (промежуточныхъ) погребовъ.
Назначеніе § 56. Питательные погреба назначаются для храненія
л вмѣсти-	1	1
мость. огнестрѣльныхъ боевыхъ припасовъ къ орудіямъ проме-
жуточныхъ батарей и для питанія названными припасами
расходныхъ погребовъ, а также для производства нѣкото-
рыхъ лабораторныхъ работа, по снаряженію сна рядовъ и
по изготовленію боевыхъ зарядовъ.
§ 57.	Въ питательныхъ ногребах'ь хранится три рода
боевыхъ припасовъ:
— 23
а)	Порохъ и заряды. Всего пороха должно быть въ
погребѣ не болѣе 10 т. пд. дымнаго или 5 т. пд. бездымнаго.
б)	Снаряженные и несна ряженные снаряды.
в)	Остальные боевые припасы, необходимые для
стрѣльбы изъ орудій, какъ нанр. дистанціонныя, ударныя
и вытяжныя трубки и т. п.
Вмѣстимость питательныхъ погребовъ, по возможности,
должна быть разсчитай;.» не .менѣе какъ на 5-ти дневный
запасъ боевыхъ припасовъ для всѣхъ орудій промежутка,
считая послѣдній усиленнымъ орудіями частных'ь и глав-
наго резервовъ.
§ 58.	Имѣя въ виду сказанія параграфовъ 56 и 57,
погрпбовъ
въ питательных'ь погребахъ должно устраивать отдѣльныя отдѣ.н,-
ИЬПІ помѣ-
помѣщенія для пороха, для снарядовч» и для лабораторіи, іцепія и
„,	.	„	,	устроІІСТВ"
Іруоки же и другіе припасы, необходимые для стрѣльбывоелѣдинхі».
изъ орудій, могутъ храниться на. особыхъ стелажахъ въ
одномъ помѣщеніи со снарядами или же вч, помѣщеніи
для производства лабораторныхъ работъ.
Такимъ образомъ, каждый питательный погребъ дол-
экен'ь имѣть не менѣе, трехъ отдѣльныхъ помѣщеній.
§ 59.	Каждое изъ трехъ поименованныхъ помѣщеній
должно быть отдѣлено отъ сосѣдняго каменною сплошною
стѣною. Входы въ эти помѣщенія должны быть отдѣль-
ные и имѣть сѣни не .менѣе 4 фт. ширины.
Въ стѣнахъ, отдѣляющихъ эти сѣни отъ соотвѣтствую-
щихъ отдѣленій погреба, кромѣ дверей, въ случаѣ надоб-
ности, располагаются и иллюминаторы.
В'ь частных'ь случаяхъ всѣ эти сѣни могутъ быть за-
мѣнены одною общею галлереею.
§ 60.	СнарЯДЫ ВЪ ПИТатеЛЬНЫХЪ ПОГребаХЪ Хранятся Способъ
на рамахъ по бельгійскому способу; поэтому въ отдѣле-^'р^^ъ"1'
ніяхъ для снарядовъ стелажи не устраиваются.
§ 61.	Какъ сказано въ § 2 сей Инструкціи, питатель- требованія
ные поі’реба должны быть безопасны отъ дѣйствія непрія- бр:^Іс,“"
тельскихъ снарядовъ.
24
Полы, две- § (}2. Устройство половъ, дверей, оконъ, иллюминато-
проч. ровъ, стелажей для пороха, вентиляціи и пріемъ погре-
бовъ въ артиллерійское вѣдомство—должны сообразоваться
съ §§ 44, 45, 48, 49, 50, 51, 52, 53, 55 и 27 сей Ин-
струкціи.
VI. Устройство расходныхъ погребовъ.
Мѣсто раС’
положенія.
§ 63. Расходные погреба устраиваются или подъ валами
укрѣпленій или отдѣльно. Во всякомъ случаѣ эти погреба
должны быть безопасны отъ дѣйствія непріятельскихъ вы-
стрѣловъ.
погребовъ § 64. Вмѣстимость расходныхъ погребовъ на постоян-
ныхъ укрѣпленіяхъ 1-й линіи опредѣляется: а) въ сухопут-
ныхъ крѣпостяхъ по расчету на четырехдневный запасъ
огнестрѣльныхъ припасовъ (полагая по 50 выстрѣловъ въ
день на каждое орудіе, входящее въ вооруженіе укрѣпленія
и установленное на валахъ) и б) въ приморскихъ крѣпо-
стяхъ 3/з боевого комплекта, назначеннаго для пушекъ, и
*/г всего комплекта, опредѣленнаго для мортиръ.
погребавъ §	каждомъ расходномъ погребѣ должны быть
на отдѣлъ- устроены особое помѣщеніе для храненія пороха (большею
ныя помѣ*
щгнія п па- частью въ зарядахъ) и особое помѣщеніе для снарядовъ,
значеніе по-
слѣднпхъ. Сверхъ того, въ каждомъ погребѣ дѣлаются сѣни или за-
мѣняющія ихъ галлереи. Такимъ образомъ, каждый расходный
погребъ состоитъ не менѣе какъ изъ двухъ отдѣльныхъ
помѣщеній и сѣней.
Мелкіе же боевые припасы хранятся въ своей укупоркѣ
въ снарядныхъ отдѣленіяхъ или въ сѣняхъ. Въ этихъ же
послѣднихъ производятся работы по окончательному сна-
ряженію снарядовъ.
ящиковъ1 „	§ 66. Въ отдѣленіяхъ для пороха и зарядовъ, если та-
морохолп7 ковьіе будутъ находиться въ герметическихъ ящикахъ,
стелажи можно не устраивать, устанавливая ящики съ за-
— 25
рядами и порохомъ въ штабеля на полу. Для свободнаго
движенія воздуха между ящиками нижній рядъ ящиковъ
устанавливается не непосредственно на полу, а на доскахъ
или брускахъ, и ящики укладываются въ погребѣ согласно
указаніямъ, изложеннымъ ниже въ § 76 сей Инструкціи,
при чемъ необходимо, чтобы штабеля ящиковъ съ порохомъ
не превосходили по высотѣ болѣе 6—7 футовъ, и чтобы
въ нижнихъ рядахъ штабелей располагались болѣе тяжелые
ящики.
Если порохъ или заряды будутъ храниться не въ гер-
метическихъ ящикахъ, а въ бочкахъ, то для послѣднихъ
должно устраивать стелажи. Кромѣ того, стелажи слѣдуетъ
устраивать въ высокихъ погребахъ, дабы пользоваться всѣмч>
обч>смомъ погреба. Проходы между штабелями ящиковъ или
стелажами допускаются въ 3 фт.; промежутки же между
штабелями или стелажами и стѣнками погреба, для сво-
боднаго движенія воздуха, должны быть не менѣе 4 дюймовъ.
Высота стелажей опредѣляется высотою погреба, при чемъ
вертикальное разстояніе между полками стелажей сообра-
зуется съ размѣрами бочекъ или ящиковъ.
§ 67.	Снаряды въ снарядныхъ отдѣленіяхъ уклады-
ваются ПО бельгійскому способу.	рядовъ.
§ 68.	Въ расходныхъ погребахъ, расположенныхъ подъ
валами укрѣпленій и предназначенныхъ для храненія тя-
желовѣсныхъ снарядовъ 8-дм. калибра и выше, должны
быть устроены особые люки, выходящіе на валгангъ, для
подачи на послѣдній снарядовъ и зарядовъ; эти люки
должны быть • снабжены достаточно удобными простѣй-
шими механическими приспособленіями для подъема сна-
рядовъ и зарядовъ, какъ напр. парными блоками, воро-
тами и пр.
§ 69.	Во всѣхъ остальныхъ подробностяхъ расходные Подробности
устройства,
погреба устраиваются, по возможности, примѣняясь къ ска-
занному выше въ настоящей Инструкціи объ устройствѣ
запасныхъ и промежуточныхъ погребовъ.
26
VII. Содержаніе порохохранилищъ и правила храненія въ нихъ
пороха.
Укупорк». § 70. Порохъ хранится въ погребахъ или въ магази-
нахъ въ тѣхъ бочкахъ или ящикахъ, въ которыхъ онъ былъ
доставленъ, но безъ обвязки рогожами и веревками. Въ
нижеприложенной вѣдомости указаны всѣ существующія въ
настоящее время укупорки пороха.
Выборъма- § 71. для храненія пороха, въ негерметической укѵ-
различной поркѣ, слѣдуетъ выбирать наиболѣе сѵхіе погреба или ма-
укупорки и	•	г
разныхъ ио-гаЗИНЬЬ
роховъ.
§ 72.	Для храненія бездымнаго и малодымнаго (на-
значаемаго для холостой стрѣльбы) пороховъ должно вы-
бирать погреба или магазины съ болѣе постоянной тем-
пературой и устроенные такъ, чтобы эта температура не
поднималась болѣе 25° К.
§ 73.	Допускается бездымный и малодымный пороха
хранить въ одномъ и томъ же помѣщеніи, но не дозволяется
хранить названные сорта пороха въ одномъ помѣщеніи
(погребѣ или магазинѣ) съ дымнымъ порохомъ.
Расположе- 8 74. Пороховыя бочки на каждой полкѣ стелажа по-
юе на стела-
жахъбочекъмѣщаются по высотѣ въ два ряда стоймя, сплошными
и гермети-
ческихъ доньями внизъ, при этомъ верхній рядгь становится на
ящиковъ.
нижній не непосредственно, а настилая на нижній рядъ бо-
чекъ по одной оструганной со всѣхъ четырехъ сторонъ
словой или сосновой прокладочной доскѣ, толщиною 1 дм.
и шириною не меньше 7 дм.
Если .мѣста въ порохохранилищѣ достаточно, то допу-
скается устанавливать бочки такъ, чтобы верхній рядъ
помѣщался на нижнемъ лежмя; въ этомъ случаѣ прокла-
дочныя доски не употребляются.
§ 75.	Всѣ вообще ящики укладываются согласно чер-
тежамъ, приложеннымъ къ § 20 Инструкціи. Ящики (при-
казы по Артиллеріи 1892 г. за № 178, 1893 г. ЛІ? 96,
1894 г. № 29) укладываются, безразлично, крышками вверхъ
27
или вбокъ; ящики же системы генер.-лейт. Мина (при-
казы по Артиллеріи 1886 г. за№ 68, 1890 г. № о, 1891 г.
№ 122) укладываются крышками вверхъ; но. въ видѣ исклю-
ченія, допускается укладывать ихъ и крышкой вбокъ, при-
нимая всѣ мѣры къ тому, чтобы въ ящикахъ соединеніе
крышекъ со стѣнками не могло разстроиться. При укладкѣ на
стелажи ящиковъ должно наблюдать, чтобы между ящиками,
для протока воздуха, со всѣхъ сторонъ оставлялись проме-
жутки около одного дюйма. Такъ какъ въ большинствѣ слу-
чаевъ ящики снабжены съ двухъ сторонъ шпонками и веревоч-
ными петлями, то при постановкѣ такихъ ящиковъ, согласно
прилагаемымъ чертежамъ, означенные промежутки обра-
зуются съ двухъ сторонъ сами собою. Каждый верхній рядъ
ящиковъ устанавливается на нижній, употребляя вышеописан-
ныя прокладочныя доски или же планки и даже бруски, при-
готовленные распиливаніемъ досокъ на болѣе мелкія части *).
§ 76.	Бочки и ящики, изъ которыхъ взята часть пороха,
должно хранить отдѣльно на стелажахъ, при чемъ на ка-
ждой бочкѣ или ящикѣ слѣдуетъ дѣлать надпись, обозна-
чающую—сколько осталось въ нихъ пороха.
§ 77.	Для удобства надѣванія и сниманія блоковъ СЪ Переносные
крюковъ, а'также для нагрузки и,разгрузки стелажей должно .(і,Стішцы.
имѣть въ погребахъ и магазинахъ соотвѣтствующее коли-
чество переносныхъ деревянныхъ (шириною три доски)
помостовъ, перекладывающихся, черезъ проходы между сте-
лажами, съ одной полки стелажа на соотвѣтствующую полкѵ
другого стелажа. Сверхъ того, должно имѣть въ каждомъ
погребѣ или магазинѣ одну переносную лѣстницу, длиною
соотвѣтствующею высотѣ стелажей.
§ 78.	Различные сорта и партіи пороха должны быть расположе-
расположены въ погреоѣ и магазинѣ, по возможности, от- Т1О (.ортамъ
дѣльно: по заводамъ, гдѣ порохъ былъ изготовленъ, по" паР’1я',ь-
сортамъ, по годамъ выдѣлки и по номерамъ партій.
х) На вышеупомянутыхъ чертежахъ стелажей нормальныхъ размѣровъ
указаны прокладныя доски и планки.
28
«тетжах-мі §	каждаго стелажа на дощечкѣ должна быть
у входа, сдѣлана надпись, показывающая число помѣщенныхъ на
стелажѣ бочекъ или ящиковъ съ порохомъ, а также и свѣ-
дѣнія, указанныя въ предыдущемъ параграфѣ. Въ сѣняхъ
же у дверей, ведущихъ въ порохохранилище, должна быть
доска съ обозначеніемъ общаго числа бочекъ или ящиковъ
и общаго вѣса пороха (по сортамъ), хранящагося - въ по-
гребѣ или магазинѣ. Если для укрѣпленія досокъ съ надпи-
сями понадобятся гвозди или крючки, то они должны быть
мѣдные.
з^бочкамн § 80. Должно наблюдать, чтобы бочки съ порохомъ
имѣли полное число обручей, а клепки и донья въ нихъ
были вполнѣ исправны, при чемъ въ особенности слѣдуетъ
обращать вниманіе на то, чтобы крайніе верхніе и нижніе
обручи стягивали какъ слѣдуетъ бочки и плотно удерживали
донья и клепки.
•АІагерметич § 81. Если порохъ хранится въ герметической укупоркѣ,
ноетью^ящи-т0 необходимо послѣ перваго пріемнаго испытанія, указан-
наго ниже въ § 112, черезъ каждые три года подвергать
повѣрочному испытанію на герметичность о% ящиковъ или
футляровъ отъ каждой партіи пороха. При этихъ повѣроч-
ныхъ испытаніяхъ должно соблюдать, чтобы брались не-
испытанные при предыдущихъ пробахъ ящики и, сверхъ
того, нѣсколько ящиковъ, уже подвергавшихся этимъ повѣ-
рочнымъ испытаніямъ раньше.
Приборы § 32. Испытаніе укупорки на герметичность произво-
кія кщиковъдится помощью шаровъ Ричардсона; оно производится въ
ность. сѣняхъ или подъ навѣсомъ порохохранилища. Чертежи и
описаніе названнаго прибора, а также и способа его упо-
требленія, приложены къ сей Инструкціи.
гермет^че- § 83. Если будетъ обнаружена негерметичность коро-
кп°йпотеряв-^0КЬ или Фуляровъ, то мѣста, гдѣ проходитъ воздухъ, зама-
шеіі^это^ка-зываются снарядной мазью. Въ ящикахъ чертежа г.-л. Мина,
оказавшихся негерметичными, исправляется смазка хлопчато-
бумажнаго шнура, или же этотъ шнуръ замѣняется новымъ.
— 29
§ 84	-. Для предупрежденія образованія на бочкахъ или Соблюденіе
,	.	чистоты,
ящикахъ плѣсени полезно, періодически, вытирать сухими
тряпками бочки и ящики.
§ 85.	Полъ и полки стелажей должны содержаться въ
постоянной чистотѣ и быть тщательно подметены половыми
щетками.
§ 86.	Полъ ВЪ проходахъ погребовъ ИЛИ магазиновъ Содержаніе
'	_	,	половъ,
около стелажей, на которыхъ оудетъ помѣщена хотя часть
пороха въ негерметической укупоркѣ, слѣдуетъ покрывать
циновками ’) или несмолеными пеньковыми и мочальными
матами 2), а поверхъ ихъ класть половики 3).
Половики должны быть изъ толстой ткани, безъ дыръ,
прочно сшиты и не имѣть отверстій въ швахъ. Половики,
циновки и маты время отъ времени слѣдуетъ выносить на
воздуха, и тамъ просушивать и выколачивать, чтобы на.
нихъ не осталось случайно высыпавшагося пороха или
другихъ постороннихъ веществъ.
§ 87.	Стелажи, на которыхъ хранятся дымные пороха Содержаніе
въ негерметической укупоркѣ, покрываются рогожами. При
постановкѣ же на стелажи герметическихъ ящиковъ (съ
дымнымъ и бездымными порохами, въ зарядахъ и не въ
зарядахъ) рогожъ постилать не слѣдуетъ. Послѣ освобо-
жденія стелажей отъ пороха, въ негерметической укупоркѣ,
рогожи слѣдуетъ выносить на воздухъ и выколачивать.
§ 88.	Необходимо наблюдать, чтобы стѣны И крыши Наблюденіе
на исправ-
порохохранидищъ не имѣли щелей, и чтобы двери и окнанымъсостоя-
ніемъ стѣнъ,
плотно запирались и не пропускали воды отъ дождя и крышъ,
,	,	оконъ и две-
тающаго снѣга, а также песку, поднятаго вѣтромъ, и т. п. рсй.
Въ случаѣ такихъ неисправностей принимаются мѣры къ
устраненію ихъ.
§ 89.	Слѣдуетъ строго наблюдать за исправнымъ со- Наблюденіе
стояніемъ громоотводовъ, такъ какъ неисправность ихъ водами.
9 Толстая рогожа изъ крученой м о чалы.
9 Можно примѣнять джутовые маты.
3) Парусиновые или холщевые.
30
болѣе опасна, чѣмъ даже полное ихъ отсутствіе; поэтому
о всякой замѣченной порчѣ громоотводовъ должно неме-
дленно доносить ближайшему начальству.
Наблюденіе за исправнымъ состояніемъ громоотводовъ
лежитъ на инженерномъ вѣдомствѣ, которое должно періо-
дически повѣрять исправность громоотводовъ.
Содержаніе § 90. Канавки между магазиномъ и охранительными
водоотвод-
ныхъ кана-валами должны быть всегда очищены отъ травы и нанесен-
вокъ.
ныхъ въ нихъ земли, песку и т. п.
Прсдохраие- § 91 Если въ пороховыхъ погребахъ и магазинахъ
іі ір дерсвян-	д
ныхъ частенбудѵт'ь замѣчены паразиты, вредные для деревянныхъ
отъ паразіі-
тонъ, частей зданія или укупорки пороха, то въ этомъ случаѣ
слѣдуетъ употреблять нафталинъ или деготь, размѣщая ихъ
около зараженныхъ мѣстъ: нафталинъ, зашитый въ мѣ-
шочки, а деготь, налитый въ деревянныхъ сосудахъ.
щихсяа Т § 92. Для смазки трущихся частей въ пороховыхъ
стой, магазинахъ, какъ напримѣръ дверныя и оконныя петли,
задвижки, засовы и психрометры, употребляютъ нефтяное
сало № 3 или другую жирную смазку.
ГдвсряхтНа § 93. На наружныя двери и на двери, имѣющія по-
зади себя вторыя рѣшетчатыя, и на эти послѣднія наклады-
ваются печати.
порохохра- § 94. При приближеніи грозы, при вѣтрѣ, несущемъ
нилпщъ нъпесокъ и пыль, при дождѣ, сильномъ туманѣ слѣдуетъ
іоду'н иризакрывать двери, окна и всѣ другія отверстія. Въ случаѣ,
пожарахъ.
пожара вблизи порохохранилища сверхъ того закрывать и
наружныя ставни въ окнахъ порохохранилища и въ слухо-
выхъ окнахъ на крышѣ.
При ушатахъ, находящихся на крышахъ погребовъ
(§ 41), должна быть швабра. Вода въ этихъ ушатахъ
должна быть налита постоянно отъ окончанія заморозковъ
до ихъ начала. На зиму же какъ ушаты, такъ и швабры
убираются въ сараи.
Послѣ продолжительной вѣтряной и дождливой погоды,
послѣ оттепели и метели пороховые магазины и погреба
31
должно осматривать, приводить въ порядокъ и, въ случаѣ
надобности, немедленно просить объ исправленіи.
§ 95. Въ пороховыхъ магазинахъ и погребахъ не,обхо- Прсдосто-
р <>ж и остп
димо принимать всевозможныя предосторожности противъоть варыва.
ударовъ, тренія и вообще всего, что можетъ способство-
вать воспламененію пороха.
Поэтому должно наблюдать:
а)	Чтобы внутри порохохранилища не производилось
вообще никакихъ работъ, кромѣ постановки на стелажи и
('нятія съ нихъ пороха.
б)	Чтобы въ порохохранилищѣ не хранилось, даже
временно, никакихъ другихъ предметовъ, исключая указан-
ныхъ въ прилагаемой вѣдомости.
в)	Чтобы никто не входилъ въ погребъ или магазинъ
съ оружіемъ и со стальными или желѣзными шпорами '),
при этомъ всѣ входящіе въ магазинъ должны надѣвать
кеньги или резиновыя галоши или снимать обувь. Также
воспрещается вносить въ порохохранилище всякіе пред-
меты, которые ударомъ или треніемъ могутъ производить
искру.
г)	Чтобы внутри порохохранилища не устанавливались
вѣсы, и порохъ не пересыпался изъ бочки въ бочку.
д)	Чтобы бочки не чинились въ порохохранилищѣ; въ
случаѣ же надобности, въ починкѣ, слѣдуетъ вынести бочку
съ порохомъ, пересыпать порохъ въ другую бочку * 2) и
передать поврежденную бочку въ мастерскую.
е)	Чтобы внутри магазина бочки съ порохомъ не были
ни перекатываемы, ни передвигаемы, а непремѣнно пере-
носились на рукахъ или на носилкахъ. То же самое
относится и до обращенія съ бочками внѣ. магазиновъ при
работахъ по нагрузкѣ и разрузкѣ пороха на подводы.
9 Со шпорами мельхіоровыми или новаго серебра входить дозволяется.
2) На новую бочку слѣдуетъ наклеить такой же ярлыкъ и съ тѣми же
надписями, какой былъ на бочкѣ, изъ которой пересыпанъ порохъ.
— 32 —
ж)	Чтобы внутри магазина съ порохомъ не производи'
лось ремонтныхъ исправленій самаго магазина. Впрочемъ,
нѣкоторыя незначительныя ремонтныя работы, какъ напри-
мѣръ: мѣстное исправленіе окраски и шпаклевки деревян-
ныхъ половъ, мѣстное исправленіе олифовки стелажей, за-
дѣлки мелкихъ выбоинъ въ цементныхъ полахъ, вставка
разбитыхъ стеколъ, окраска оконныхъ переплетовъ и дверей
и т. п. допускаются, но при этихъ работахъ должно непре-
мѣнно соблюдать слѣдующее: 1) чтобы не употреблялось
никакихъ металлическихъ инструментовъ и не допускалось
производить удары даже деревянными молотками, если
порохъ хранится въ негерметической укупоркѣ; 2) коли-
чество рабочихъ не должно быть болѣе четырехъ, и 3) ра-
бота должна производиться подъ строгимъ надзоромъ за-
вѣдывающаго магазинами.
з)	Чтобы вынесенныя изъ пороховыхъ погребовъ опо-
рожненныя бочки тщательно очищались отъ приставшихъ
къ дну и бокамъ пороховыхъ зеренъ и пыли, для чего
слѣдуетъ такія бочки споласкивать и вымывать водою съ
помощью мочалокъ.
Входъ съ огнемъ въ порохохранилища воспрещается
но въ случаяхъ экстренной надобности дозволяется входить
лишь съ ручною электрическою лампочкою или съ фона-
ремъ установленнаго образца.
Случай вы- я Если будетъ замѣченъ высыпавшійся изъ бочки
сыпанія по- °	д
рохаи;я»уку-или ЯЩИКИ ПОРОХЪ, ТО ПОПОрТИВШІЙСЯ ЯЩИКЪ ИЛИ бОЧКѴ
порки.
кладутъ на брезентъ и выносятъ изъ магазина; просыпан-
ный же порохъ тщательно подбираютъ со стелажей или
пола, а половики и рогожи съ этихъ мѣстъ выносятъ на
воздухъ и тщательно выколачиваютъ. Затѣмъ съ вынесен-
нымъ порохомъ и укупоркою поступаютъ какъ сказано въ
§ 95 пн. г.
Термометры. § 97. Каждый погребъ и магазинъ долженъ быть сна-
бженъ термометромъ въ мѣдной оправѣ (со шкалою Рео-
мюра), помѣщеннымъ во внутреннемъ пространствѣ мага-
— 33
зина или погреба на мѣдномъ крюкѣ и притомъ въ такомъ
мѣстѣ, гдѣ бы лучи солнца на него не могли падать непо-
средственно.
§ 98.	Погреба и магазины, въ которыхъ будетъ хра-
ниться бездымный порохъ, кромѣ того должны быть сна-
бжены максимальными и минимальными термометрами Рео-
мюра въ мѣдныхъ оправахъ.
Эти термометры слѣдуетъ укрѣплять на мѣдныхъ крю-
кахъ или гвоздяхъ у верхней полки стелажа. Въ жаркое
время года, въ случаѣ высокой температуры (около 25 В),
полезно вести запись показаній максимальнаго термометра
Описаніе этихъ термометровъ и правила употребленія ихъ
при семъ прилагаются.
§ 99.	Для предохраненія пороха и его укупорки ОТЪ Провѣтрива-
ніе,
вліянія сырости, порохохранилище необходимо провѣтри-
вать согласно правиламъ, изложеннымъ въ приложеніи къ
настоящей Инструкціи.
$ 100.	ЕСЛИ ВЪ ПОІ’ребѢ ИЛИ магазинѣ хранится без- Устраненіе
дѣйствіи
ДЫМНЫЙ порохъ, ТО ДОЛЖНО соблюдать, чтобы ВЪ такомъсолнца на
г	бездымный
лорохохранилищѣ въ солнечные дни ставни или внутренніе порохъ,
щиты оконъ, обращенныхъ къ солнцу, были закрыты; это
нужно для избѣжанія нагрѣванія, непосредственнымъ дѣй-
ствіемъ солнечныхъ лучей, укупорки съ бездымнымъ по-
рохомъ.
§ 101.	При храненіи .черненыхъ сортовъ чернаго по-Порча чер-
наго пороха
роха, въ негерметической укупоркѣ, въ особенности въотъ сырости
сырыхъ погребахъ, зерна пороха слеживаются въ болѣеніе. такого
или менѣе твердые комья. Для предупрежденія образованія пороха’
этихъ комьевъ слѣдуетъ, по возможности, чаще осматри-
вать, пересыпать и просушивать порохъ.
§ 102.	Если порохъ слежался въ комья, которые легко
раздавливаются рукою, при чемъ зерна не теряютъ своей
формы, то такой порохъ можетъ быть исправленъ пере-
сыпкою и просушкою, согласно нижеприложенному къ сей
Инструкціи описанію этой работы. Порохъ же. слежавшійся
‘Л
34
въ такіе твердые комья, что они трудно раздавливаются
рукою, при чемъ нарушается форма зеренъ, или же если
на зернахъ пороха и на стѣнкахъ бочки или ящика по-
явился бѣлый налетъ селитры, то такой порохъ негоденъ
для стрѣльбы.
§ 103.	Зерненые сорта пороха, содержащіе мякоти
болѣе установленнаго количества, исправляются просушкой,
просѣиваніемъ чрезъ частыя волосяныя сита и чисткой въ
холщевыхъ мѣшкахъ, согласно описанію этихъ работъ,
приложенному къ сей Инструкціи.
рохаотъири §	слУча^ если будетъ сданъ на храненіе въ
мѣси »елѣз-погреба или магазины порохъ, полученный отъ разрядки
стицъ. снарядовъ, то этотъ порохъ просѣивается чрезъ волосяное
сито съ магнитнымъ приспособленіемъ; такой порохъ отпу-
скается только для холостой стрѣльбы.
Чертежъ и описаніе означеннаго сита помѣщены въ
приложеніяхъ къ сей Инструкціи.
Наблюденіе § 105. При храненіи бездымнаго пороха, въ негерме-
за исправ-
нымъ со-тической укупоркѣ, въ особенности въ сырыхъ порохохра-
етояпіемъ
бездымнагонилищахъ, слѣдуетъ обращать вниманіе—не появляется ли
порола. порохѣ плѣсень. Такой случай возможенъ, когда назван-
ный порохъ будетъ подмоченъ и затѣмъ, по необходимости,
помѣщенъ на храненіе въ сырыхъ порохохранилищахъ.
Если упомянутое явленіе плѣсени будетъ замѣчено, то объ
этомъ нужно немедленно донести по начальству.
§ 106.	При храненіи зарядовъ изъ бездымнаго пороха,
укупоренныхъ негеріметически, кромѣ того необходимо
удостовѣряться—не слежался ли въ комья черный порохъ
въ воспламенителяхъ. Для этого нужно, періодически, брать
нѣсколько ящиковъ съ названными зарядами, подпарывать
мѣшочки съ воспламенителями, осматривать въ нихъ черный
порохъ и, въ случаѣ надобности, замѣнять этотъ порохъ
новымъ.
§ 107.	Общій срокъ служебной пригодности холостого
пороха, безъ производства контрольныхъ испытаній, нахо-
— 35 —
дящагося въ войсковыхъ частяхъ и складахъ въ видѣ по-
роха, зарядовъ или въ видѣ ружейныхъ патроновъ,—уста-
новленъ въ 8 лѣтъ, считая срокъ съ года, непосред-
ственно . слѣдующаго за годомъ изготовленія пороха, про-
ставленнаго на укупоркѣ.
§ 108.	По истеченіи шестилѣтняго срока слѣдуетъ
высылать образчики пороха въ ближайшіе пороховые за-
воды для контрольнаго испытанія черезъ каждые два года.
При полученіи краснаго окрашиванія черезъ 4 часа и болѣе
порохъ можетъ быть оставленъ на службѣ еіце на два
года. Въ случаѣ полученія для этихъ образчиковъ, по пробѣ
Віелля, краснаго окрашиванія менѣе, чѣмъ черезъ 4 часа,
порохъ долженъ быть изъятъ со службы.
§ 109.	Для холостого пороха, холостыхъ зарядовъ и
холостыхъ ружейныхъ патроновъ, хранящихся въ Одесскомъ,
Кавказскомъ и Туркестанскомъ военныхъ округахъ, за
отсутствіемъ достаточнаго количества данныхъ, необходимо
ограничиться 6-лѣтнимъ срокомъ служебной пригодности
пороха, считая съ года, слѣдующаго за годомъ изгото-
вленія; по истеченіи 4-лѣтняго срока, т.-е. за два года
до окончанія сроковъ службы, образчики пороха слѣдуетъ
высылать ежегодно въ ближайшіе пороховые заводы для
контрольныхъ испытаній. •
§ 110.	По истеченіи указанныхъ общихъ сроковъ
•служебной пригодности холостого пороха его слѣдуетъ
уничтожить сжиганіемъ на мѣстѣ, согласно установленныхъ
для этого правилъ.
§ 111.	Холостые заряды, не имѣющіе клеймъ, должны
•быть изъяты со службы и отправлены въ пороховые за-
воды для передѣлки; холостые же патроны, на укупоркѣ
которыхъ не имѣется установленныхъ клеймъ, отправлять
въ ближайшіе артиллерійскіе склады для разрядки и
уничтоженія пороха, согласно имѣющихся правилъ.
§ 112.	Бездымный боевой и холостой пороха, получае-
мые въ артиллерійскихъ складахъ отъ разрядки негод-
36
ныхъ 3-лин. боевыхъ или холостыхъ тупоконечныхъ вин-
товочныхъ патроновъ, слѣдуетъ уничтожить сжиганіемъ
немедленно на мѣстахъ, согласно существующимъ прави-
ламъ, по распоряженію начальниковъ артиллеріи въ окру-
гахъ, съ отправленіемъ всѣхъ свѣдѣній объ уничтоженномъ
порохѣ, согласно Пр. по В. В. 1900 г. за № 210, для
утвержденія въ порядкѣ пн. 3 ст. 449 кн. I С. В. П. 1869 г.,,
изд. 3-е.
§ 113.	Въ тѣхъ случаяхъ, когда малостойкій порохъ
или зарядъ изъ такого пороха, изъятые со службы, не
моі*утъ быть немедленно уничтожены или отправлены для
передѣлки на заводы и по какимъ-либо причинамъ задер-
жаны въ крѣпостяхъ или складахъ,—надлежитъ такіе
порохъ и заряды хранить въ отдѣльномъ помѣщеніи и
отнюдь не допускать храненія ихъ совмѣстно съ исправ-
нымъ боевымъ комплектомъ.
§ 114.	Вообще, болѣе подробныя правила наблюденія
за качествами бездымнаго пороха при храненіи его и уходъ
за нимъ, по мѣрѣ накопленія опытныхъ данныхъ, будутъ
установлены отдѣльными на. сей предметъ Инструкціями 1).
VIII. Пріемъ пороха въ складахъ, крѣпостяхъ, паркахъ и проч.
роРхаМсъ за- § 115. Выдѣланный на пороховыхъ заводахъ порохъ 2),
водовъ. а также и его укупорка испытываются во всѣхъ отноше-
ніяхъ особыми пріемными комиссіями, согласно существую-
щимъ на сей предметъ особымъ Инструкціямъ. Если
результаты этихъ испытаній будутъ признаны Главнымъ
Артиллерійскимъ Управленіемъ удовлетворительными, то
дѣлается распоряженіе о передачѣ испытаннаго пороха съ
заводовъ въ ближайшій складъ.
1) Инструкція на пріемъ бездымныхъ боевыхъ, мадодымныхъ холостыхъ»
пороковъ и зарядовъ съ пороховыхъ заводовъ. Изд. 1916 г.
2) Въ зарядахъ и не въ зарядахъ.
37
Вмѣстѣ съ этимъ заводъ сообщаетъ складу всѣ свѣ-
дѣнія о качествахъ испытаннаго пороха и его укупоркѣ,
о числѣ бочекъ или ящиковъ, о вѣсѣ пороха въ нихъ и т. п.
§ 116.	Складъ при пріемѣ такого пороха, въ зарядахъ
и не въ зарядахъ, обращаетъ вниманіе лишь на исправное
по наружному виду состояніе укупорки, на число бочекъ
или ящиковъ съ порохомъ, на согласованіе надписей на
нихъ съ установленными и на цѣлость пломбъ.
§ 117.	Бочки и ящики съ порохомъ поступаютъ на
храненіе въ магазины и погреба безъ обвязки рогожами и
веревками. Сниманіе обвязки съ доставленнаго къ пріему
пороха дѣлаютъ въ сѣняхъ или подъ навѣсомъ порохо-
хранилищъ.
§ 118.	При пріемѣ пороха не СЪ заводовъ часть, ВЪ Пріемъ по-
роха, посту-
которую поступаетъ порохъ, первоначально подвергаетъ лающаго не
съ заводовъ,
укупорку наружному осмотру, во всемъ согласно §§ 116,
119 и 120 сей Инструкціи. Затѣмъ съ неисправной уку-
поркой поступаютъ согласно нижепомѣщеннымъ §§ 120—
124, а въ испаравной негерметической укупоркѣ повѣряютъ
вѣсъ пороха по § 127; всю же исправную, по наружному
осмотру, герметическую укупорку подвергаютъ пробѣ на
герметичность.
§ 119.	Укупорка считается пригодною для храненія въ
ней пороха, когда бочки или ящики не подмочены и не
имѣютъ такихъ поврежденій, при которыхъ возможно про-
сыпаніе или распыловка пороха.
Поэтому, если при пріемѣ пороха въ герметической
укупоркѣ окажется, что наружные деревянные ящики под-
мочены или настолько повреждены, что можно опасаться
за цѣлость заключающихся въ нихъ жестянокъ, коробокъ
или футляровъ х), то для осмотра послѣднихъ необходимо
немедленно вскрывать подмоченные или поврежденные ящики.
Наружные деревянные ящики съ зарядами въ запаянныхъ
футлярахъ, а также ящики съ порохомъ или съ зарядами
Ягцики чертежа ген.-лейт. Мина.
38 -
въ герметическихъ коробкахъ могутъ имѣть въ доскахъ
даже сквозныя трещины, такъ какъ •означенные ящики
назначены только для предохраненія футляровъ и коробокъ
отъ поврежденій при перевозкѣ и обращеніи.
Случай под- § 120. Если окажется, что въ подмоченныхъ ящикахъ
мочки гер-
метической сырость проникла до коробокъ, жестянокъ или футляровъ
укупорки съ	„
порохомъ, съ порохомъ, то вытираютъ ихъ сухими тряпками, а затѣмъ
испытываютъ на герметичность, и тѣ изъ нихъ, кои не вы-
держали этой пробы, вскрываютъ для осмотра, пороха. Смотря
но результатамъ осмотра этого пороха, съ нимъ поступаютъ
согласно 122, 123 и 124- сей Инструкціи.
Случай под- к 121. Чтобы опредѣлить —проникла ли сырость въ по-
мочки іюг<’р-
метическп рохъ, находящійся въ подмоченной негерметической уку-
укупоренна-
го пороха. поркѣ, порохъ высыпаютъ на брезентъ и тщательно его
осматриваютъ, а также, осматриваютъ мѣшки и внутренность
бочекъ или ящиковъ.
Обращеніе § 122. Если будетъ обнаружено, что зернистые сорта
С'Ь отсырѣй-
шимъ пли чернаго пороха отсырѣли, то съ ними поступаютъ согласно
нымъ подправилъ, изложенныхъ въ § 102 сеи Инструкціи. При этомъ
хомъ’ порохъ, который возможно исправить, слѣдуетъ при первой
возможности подвергнуть подсушиванію, но до этого нужно
его переукупорить въ сухіе мѣшки и бочки или ящики и
помѣстить на. храненіе въ наиболѣе сухія порохохранилища.
§ 123.	Въ случаѣ же подмочки бездымнаго пороха, въ •
зарядахъ и не въ зарядахъ, укупорку съ такимъ порохомъ
необходимо замѣнить другою, исправною, а о подмоченномъ
порохѣ донести в'г> Главное Артиллерійское Управленіе.
§ 124.	Черный порохъ изъ отсырѣвшихъ бочекъ или
ящиковъ, но оказавшійся неиспорченнымъ, слѣдуетъ тоже
переукупорить въ исправную укупорку, а за неимѣніемъ
таковой—въ прежнюю, помѣщая этотъ порохъ въ наиболѣе
сухіе погреба или магазины.
§125.	Почки или ящики, обнаружившіе просыпаніе
пороха, должно вносить въ порохохранилище на исправныхъ -
брезентахъ. Эту укупорку слѣдуетъ, по возможности, скорѣе
39 —
замѣнять исправной, а до тѣхъ поръ нужно порохъ въ
такой укупоркѣ хранить на отдѣльныхъ стелажахъ.
§ 126.	При пріемѣ бездымнаго пороха, въ зарядахъ и
не въ зарядахъ, въ негерметической укупоркѣ нужно, со-
гласно §§ 105 и 106, обратить вниманіе на плѣсень, могущую
быть на порохѣ, а также и на состояніе чернаго пороха въ
воспламенителяхъ зарядовъ.
§ 127.	Для повѣрки вѣса пороха, укупореннаго не-Повѣрка вѣ-
герметически, берутъ, безъ выбора, 5°/о отъ всего числа X пегерме-
доставленныхъ и исправныхъ бочекъ или ящиковъ и взвѣ- „
шиваютъ заключающійся въ нихъ порохъ. Вмѣстѣ съ
порохъ подвергаютъ наружному осмотру, руководствуясь
при этомъ правилами, приложенными къ сой Инструкціи.
§ 128.	О всемъ оказавшемся при пріемѣ пороха какъ Актъ о прі-
емѣ пороха,
относительно укупорки, такъ и самого пороха часть, при- к
нимаюіцая порохъ, составляетъ надлежащій актъ и пред-
ставляетъ его ближайшему начальству.
IX. Отпускъ пороха изъ складовъ, крѣпостей и парковъ.
§ 129.	Отпускъ пороха въ артиллерійскія части произ-
водится по накладнымъ и не иначе какъ цѣлыми бочками
или ящиками.
§ 130.	Порохъ, предназначенный для отправки, сдается
пріемщику внѣ погреба или магазина въ сѣняхъ или подъ
навѣсомъ, куда порохъ выносится людьми, служащими при
порохохранилищѣ, отпускающемъ порохъ. При отпускѣ
пороха нужно вообще соблюдать условіе, чтобы онъ отпу-
скался, по возможности, одного какого-либо завода, одной
партіи и одного и того же года выдѣлки, начиная съ по-
роха, который дольше хранится вч> погребѣ или вч> мага-
зинѣ, и только по израсходованіи пороха выдѣлки одного
года отпускать слѣдующаго за тѣмъ года. Кромѣ того, нужно
назначать къ отправкѣ наиболѣе исправную герметическую
укупорку для лучшаго сохраненія пороха при перевозкѣ.
— 40 —
Осмотръ § 131. При отпускѣ пороха пріемщикъ осматриваетъ
укупорки съ	'
порохомъ, каждую бочку или ящикъ, съ цѣлью опредѣлить ихъ исправное
состояніе, и повѣряетъ согласіе надписей на нихъ съ уста-
новленными, согласно §§ 116—120 этой Инструкціи. При
этомъ если нужно, то нагоняютъ на бочки обручи, и крайніе
обручи прикрѣпляютъ мѣдными шпильками. Въ случаѣ
какихъ-либо сомнѣній пріемщику дозволяется вскрывать
деревянные ящики для осмотра жестянокъ, коробокъ и
футляровъ съ порохомъ, кромѣ ящиковъ чертежа ген.-лейт.
Мина, которые считаются годными для перевозки въ нихъ
пороха, если они не имѣютъ такихъ недостатковъ, отъ
которыхъ, по мнѣнію пріемщика, при перевозкѣ могло бы
произойти просыпаніе или распыловка пороха.
§ 132. При отпускѣ пороха пріемщикъ, согласно § 127
сей Инструкціи, можетъ повѣрять вѣсъ пороха въ негерме-
тической укупоркѣ, а также и дѣлать наружный осмотръ
пороха.
§ 133. Часть, отпускающая порохъ, беретъ отъ пріем-
щика расписку о состояніи по наружному виду укупорки
и о результатахъ осмотра и взвѣшиванія пороха въ боч-
кахъ или ящикахъ, которые были для этого выбраны
пріемщикомъ.
Свѣдѣнія о § 134. Складъ, крѣпость или паркъ, высылающіе по-
высила е-
момъ по- рохъ, должны въ то мѣсто, куда онъ назначается, сообщить
рохѣ' свѣдѣнія: о количествѣ отправляемаго пороха, въ какомъ
году онъ приготовленъ, на какомъ заводѣ, номеръ партіи
пороха, родъ укупорки, вѣсъ пороха или число зарядовъ
въ каждой бочкѣ или ящикѣ, а также свѣдѣнія о баллисти-
ческихъ качествахъ, полученныхъ при испытаніи его при
пріемѣ съ завода, и если укупорка герметическая, то и о
результатахъ послѣдняго испытанія укупорки на герме-
тичность.
Обвянкауку- § 135. При. отправленіи пороха въ бочкахъ и негер-
порки СЪ ПО’
рохомъ. метическихъ ящикахъ ивъ ящикахъ чертежа г.-л. Мина, для
сохраненія отъ порчи бочекъ и ящиковъ, ихъ тщательно
— 4і
обвязываютъ сухими рогожами и мочальными или пенько-
выми веревками. Ящики съ герметическими футлярами
только обвязываются мочальными или пеньковыми верев-
ками. Что же касается до всѣхъ остальныхъ герметиче-
скихъ ящиковъ, имѣющихъ веревочныя петли для носки, то
таковые ящики не обвязываются ни рогожами, ни верев-
ками.
§ 136.	Для обвязыванія бочекъ рогожами, кладутъ
бочку на разостланную рогожу по одной изъ діагоналей и
сначала обвертываютъ боковую поверхность бочки такимъ
образомъ, чтобы два противоположные конца рогожи при-
шлись на обручи бочки, а два другихъ угла рогожи тща-
тельно подгибаютъ къ доньямъ бочки и затѣмъ обвязы-
ваютъ бочку мочальными или пеньковыми веревками вдоль
и въ двухъ мѣстахъ поперекъ бочки.
§ 137.	При укладкѣ на подводы подъ бочки или ящики
съ порохомъ должно подстилать рогожи, а по укладкѣ по-
роха весь возъ долженъ быть накрытъ непромокаемымъ
брезентомъ и обвязанъ веревками такимъ образомъ, чтобы
порохъ не могъ быть подмоченъ дождемъ во время пути.
§ 138.	При нагрузкѣ пороха на подводы нужно обра-
щать строгое вниманіе на бережное и осторожное обращеніе
съ бочками и ящийами съ порохомъ и отнюдь не бросать
ихъ.
ПРИЛОЖЕНІЯ.
Приложеніе № 1 къ §§ 27 и 99.
Описаніе устройства психрометровъ и способа ихъ
употребленія.
У насъ въ артиллеріи, для опредѣленія степени влаж-
ности воздуха внутри и снаружи порохохранилищъ, состоятъ
психрометры двухъ образцовъ, а именно:
1. Малый, переносный съ вентиляторомъ, приводимымъ
въ движеніе часовымъ механизмомъ. Черт. А.
2. Большой, съ клѣткой и съ вентиляторомъ, приводи-
мымъ въ движеніе рукой, помощью махового колеса. Черт. В.
Малый психрометръ можетъ служить для опредѣленія
влажности какъ атмосферы, такъ и помѣщеній. Большой
преимущественно годенъ для установки на постоянной стан-
ціи, но его можно приспособить и для переноски, устано-
вивъ его на столъ съ кронштейномъ для верхняго конца
оси и съ гнѣздами для оси маховика. Если въ артиллерій-
ской части имѣются оба образца психрометровъ, то большой
психрометръ долженъ служить исключительно для опредѣ-
ленія влажности наружнаго воздуха. Въ этомъ случаѣ
означенный психрометръ помѣщаютъ въ отдѣльной дере-
вянной будкѣ, расположенной въ раіонѣ магазиновъ или
погребовъ, выстроенной по прилагаемымъ ниже чертежу С
и описанію.
Устройство психрометра съ часовымъ механизмомъ.
Психрометръ состоитъ изъ металлическаго штатива и
двухъ рядомъ помѣщаемыхъ на немъ въ гнѣздахъ термо-
— 46 —
метровъ Цельзія,. съ шариками . илй другой формы резер-
вуарами одинаковой величины.
Каждый градусъ термометровъ раздѣленъ на пятыя
доли градуса. Шарикъ одного изъ термометровъ обвязы-
вается батистомъ. Обвязываніе это производится слѣдую-
щимъ образомъ: обернувъ однимъ концомъ батистоваго
кусочка шарикъ термометра, сначала одною ниткою туго
обвязываютъ его поверхъ шарика, потомъ другою ниткою
накидываютъ на середину шарика вокругъ батиста петлю,
при чемъ батистъ расправляютъ, чтобы онъ гладко облеі’ь
шарикъ; затѣмъ, мало-по-малу, стягиваютъ петлю, спуская
ее по шарику книзу, и наконецъ совсѣмъ затягиваютъ и
закрѣпляютъ подъ самымъ шарикомъ, но не слѣдуетъ, при
этомъ, слишкомъ стягивать батистъ.
Обвязываніе шарика батистомъ, чтобы устранить раз-
битіе дорогостоющаго термометра, должно производить
двумя лицами. Термометръ съ обвязаннымъ шарикомъ слѣ-
дуетъ хранить, не снимая съ него батиста.
Вентиляторъ психрометра расположенъ прямо противъ
шариковъ термометровъ, и опъ приводится въ движеніе
часовымъ механизмомъ, помѣщеннымъ въ особой коробкѣ;
въ штативѣ имѣется задержка для прекращенія движенія
вентилятора.
Ключъ для завода часового механизма находится на
днѣ коробки и соединенъ неизмѣнно съ осью барабана,
заключающаго часовую пружину.
Для каждаго термометра при психрометрѣ имѣется
особая таблица поправокъ для одной или для нѣсколькихъ
температуръ, при чемъ въ этихъ термометрахъ положеніе-
точки 0° должно въ точности соотвѣтствовать температурѣ
тающаго льда. Поправки температуръ и повѣрка положенія
точки 0° должны быть опредѣлены на Главной Физической
Обсерваторіи. Удостовѣреніе, выдаваемое названной обсервато-
ріей на указанный предметъ, имѣетъ видъ таблицы, въ которой
— 47 —
противъ температуръ поставлены величины поправокъ для
этихъ температуръ со знаками плюсъ или минусъ. Озна-
ченную таблицу слѣдуетъ хранить въ артиллерійскихъ ча-
стяхъ отдѣльно отъ прибора съ тѣмъ, чтобы она не могла
быть утрачена; при приборѣ же необходимо имѣть съ на-
званной таблицы точную копію, которую (въ случаѣ утраты)
всегда можно будетъ легко возстановить.
Послѣ перевозки, вт^ особенности на большое разстояніе,
отъ тряски ртуть въ термометрахъ можетъ оказаться ра-
зорвана. Для уничтоженія этого слѣдуетъ встряхнуть нѣ-
сколько разъ термометръ, держа его въ рукѣ резервуаромъ
внизъ, или же помѣстить резервуаръ въ воду, которую слѣ-
дуетъ подогрѣвать, наблюдая при этомъ, чтобы ртуть не
доходила до верхняго конца трубки приблизительно на 4°—5°.
Если этими манипуляціяіми разрывъ ртути не будетъ уни-
чтоженъ, то это покажетъ, что термометрическая трубка
или лопнула, или же въ ней. въ пространствѣ, раздѣляющемъ
ртуть, находится воздухъ. Такой термометръ, очевидно, не-
годенъ для своего назначенія.
Примѣчанія. 1) Для частей, расположенныхъ въ
округахъ Европейской Россіи, слѣдуетъ имѣть къ ка-
ждому психрометру по одному запасному термометру
вышеописаннаго образца, а для округовъ Азіатской
Россіи—по два.
2) Психрометръ съ часовымъ механизмомъ, въ
особенности въ холодное время года, слѣдуетъ хранить
въ отапливаемомъ помѣщеніи, но при частомъ упо-
требленіи дозволяется оставлять его и въ порохохра-
нилищахъ.
3) По окончаніи наблюденій психрометръ съ
часовььмъ механизмомъ укладываютъ въ ящикъ на
храненіе послѣ того, какъ часовой механизмъ переста-
нетъ дѣйствовать, и слѣдовательно когда пружина
будетъ находиться въ естественномъ ненатянутомъ
состояніи.
48 —
Устройство большого психрометра.
Психрометръ этотъ тоже состоитъ ивъ штатива и двухъ
помѣщаемыхъ на немъ такого же рода термометровъ, изъ
которыхъ одинъ обтянутъ кусочкомъ батиста болѣе длин-
ными,, чѣмъ въ описанномъ психрометрѣ, такъ что нижній
конецъ батиста можетъ быть погруженъ въ стаканчикъ,
наполненный водою и расположенный какъ указано на
чертежѣ. Стаканчикъ покрывается цинковой крышкой съ
отверстіемъ для пропуска батиста.
Резервуаръ термометра, обвязанный батистомъ, если
конецъ его погрузить въ упомянутый сосудъ съ водою, бу-
детъ поддерживаться постоянно влажнымъ.
Психрометръ помѣщается въ двухъ клѣткахъ, изъ ко-
торыхъ наружная вращается на оси, а внутренняя закрѣ-
плена на ней неподвижно.
Обѣ клѣтки имѣютъ на боковыхъ поверхностяхъ че-
тырехугольные вырѣзы, расположенные одинъ противъ
другого. Вращая наружную клѣтку, можно всѣ четыре вы-
рѣза расположить другъ противъ друга, что необходимо
дѣлать при наблюденіяхъ надъ термометрами. Дномъ для
этихъ клѣтокъ служитъ горизонтальный вентиляторъ съ
наклонными лопастями, вращающимися около вертикальной
оси, для чего имѣется маховикъ, расположенный на отдѣль-
ной оси и соединенный безконечнымъ шнуромъ со шкивомъ,
насаженнымъ на ось вентилятора.
Устройство будки.
Деревянная будка изображена на прилагаемомъ чертежѣ
въ перспективѣ, съ сѣверной стороны и съ восточной. Она
должна быть открыта съ сѣверной стороны и снизу, и по-
ставлена, по возможности, на открытомъ мѣстѣ, и возвышена
надт» поверхностью земли на 10 фт.
— 49
Будка состоитъ изъ 4-хъ столбовъ, изъ которыхъ два
выше двухъ другихъ; эти столбы наверху, въ т и т*, и
на 1 метръ (3 фт.) ниже, въ?и/'? связаны четырьмя проч-
ными брусьями, врѣзанными въ столбы замками; на верх-
нихъ наклонныхъ брусьяхъ т т1 устроена первая крыша
ОО1 изъ досокъ, положенныхъ вплотную одаа къ другой;
края этой крыши выступаютъ со всѣхъ сторонъ нѣсколько
наружу; сверхъ этой крыши на двухъ боковыхъ брусьяхъ
находится вторая крыша де'. Пространство между обѣими
крышами спереди и сзади открыто.
Подъ нижнею частью крыши все пространство между
нижнимъ краемъ крыши т т и брусомъ II забрано съ
обѣихъ сторонъ соотвѣтствующихъ столбовъ досками, по-
ложенными вплотную одна къ другой, такъ что съ этой
стороны будки образуется, соотвѣтственно двойной крышѣ,
двойная стѣна. Между двойною крышею и стѣною воздухъ
долженъ проходить совершенно свободно. На чертежѣ вну-
тренній рядъ досокъ обозначенъ пунктиромъ.
Сторона 1) будки, противоположная этой стѣнѣ, остается
между брусьями т'т1 и І'И совершенно открытою, осталь-
ныя двѣ стороны будки, между брусьями жж' и И1, заби-
раются досками, которыя вставляются въ видѣ жалузи, одна
надъ другою, наклонно въ гнѣзда (изображенныя пунктир-
ными линіями п на чертежѣ).
Доски должны быть такъ вставлены, чтобы нижній
край верхней доски опускался немного ниже верхняго края
слѣдующей снизу доски.
Оба нижніе бруса Н! посрединѣ, въ г, связаны попе-
речнымъ брусомъ; на этомъ послѣднемъ посрединѣ уста-
навливается цинковая клѣтка (і> желѣзная ось которой ввин-
чивается здѣсь вертикально въ брусъ. Для того, чтобы
придать еще большую прочность установкѣ, можно укрѣ-
пить въ задней стѣнѣ деревянную подпорку 8$, которая
обхватывала бы верхній конецъ желѣзной оси клѣтки. Цин-
•) Т.-е. обращенная на сѣверъ.
— бо-
ковая клѣтка устанавливается такъ, чтобы линія, проведен
ная отъ одного термометра къ другому, была параллельна
поперечному брусу г, и чтобы шкалы термометровъ были
обращены къ сплошной стѣнѣ деревянной будки.
Четыре столба будки врываются въ землю до глубины
около 1 метра (3 фт.), при чемъ они должны быть такъ
расположены, чтобы обхватывающія ихъ четыре стороны,
соединяющія по два эти столба, соотвѣтствовали въ точности
четыремъ странамъ свѣта 7Ѵ, Е, 8, И7" и притомъ такъ,
чтобы открытая сторона будки была обращена къ сѣверу.
Для производства наблюденій по термометру, къ сред-
нему поперечному брусу, на которомъ установлена цинковая
клѣтка, прикрѣпляется съ южной стороны легкая лѣстница і;
такимъ образомъ и отсчетъ по термометрамъ дѣлается съ
южной стороны; въ томъ случаѣ, когда наблюдатель откроетъ
клѣтку, термометры будутъ хорошо освѣщены сзади днев-
нымъ свѣтомъ со стороны открытой, сѣверной стороны будки.
Если возможно, психрометрическая будка должна быть
поставлена на открытомъ лугу, въ достаточномъ удаленіи
отъ домовъ и деревьевъ. Будка должна быть выкрашена
бѣлою масляною краскою.
При установкѣ психрометра въ будкѣ или на столѣ
необходимо обратить особое вниманіе на прочное его по-
ложеніе, чтобы при дѣйствіи вентилятора сотрясенія не
передавались прибору, такъ какъ иначе ртуть термометровъ
будетъ измѣнять свое положеніе, и нельзя будетъ точно
производить отсчетъ градусовъ и долей і^адуса. Въ боль-
шомъ психрометрѣ, если таковой будетъ служить въ порохо-
хранилищахъ, желѣзныя оси и чугунный маховикъ слѣ-
дуетъ обшить кожей или толстымъ солдатскимъ сукномъ.
Примѣчанія. 1) Для частей, расположенныхъ въ
округахъ Европейской Россіи, слѣдуетъ имѣть къ ка-
ждому психрометру по одному запасному термометру
вышеописаннаго образца, а для округовъ Азіатской
Россіи—по два.
— 51 —
2) Большой психрометръ, установленный на столѣ,
можно держать въ порохохранилищѣ круглый годъ.
Психрометръ, установленный въ будкѣ, остается въ ней
постоянно.
3) Показанія большого психрометра болѣе надежны,
нѣмъ малаго, вслѣдствіе того, что въ первомъ степень
влажности шарика термометра во все время опыта
остается одинакова, вентиляція энергичнѣе, и, наконецъ,
термометры защищены отъ лучеиспусканія изъ окру-
жающихъ предметовъ.
Обращеніе съ психрометрами при переноскѣ.
Для переноски психрометра съ часовымъ механизмомъ
термометры вынимаютъ изъ гнѣздъ и помѣщаютъ въ особые
металлическіе футляры *), которые затѣмъ укладываютъ въ
гнѣзда деревяннаго ящика, а въ самый ящикъ помѣщаютъ
штативъ съ остальными частями прибора, безъ всякой раз-
. борки. Чтобы устранить шатаніе въ футлярахъ термометровъ,
ихъ обвертываютъ бумагою или ватою.
Приборъ, при работѣ съ нимъ, полезно переносить, въ
разобранномъ видѣ, уложеннымъ въ ящикъ.
Примѣчаніе. При укладкѣ психрометра иногда за-
мѣчается, что крышка, ящика не закрывается свободно.
Въ этомъ случаѣ необходимо нѣсколько повернуть
вентиляторъ.
При'переноскѣ большого психрометра, установленнаго
на столѣ, полезно термометры вынимать изъ гнѣздъ и пе-
реносить ихъ отдѣльно въ папковыхъ футлярахъ.
Приготовленіе психрометровъ для наблюденій.
Передъ наблюденіемъ, надъ психрометромъ съ часо-
вымъ механизмомъ, термометры вставляютъ въ гнѣзда
і) Въ психрометрахъ первоначальнаго заготовленія футляры заготовля-
лись папковые.
— 52 —
штатива, заводятъ механизмъ, затѣмъ батистъ на шарикѣ
одного термометра смачивается до насыщенія, но такъ, чтобы
вода съ батиста не капала, и вентиляторъ пускаютъ въ ходъ*
Примѣчаніе, Нужно принять за правило—передъ
каждымъ наблюденіемъ часовой механизмъ заводить
вновь до отказа, въ противномъ же случаѣ время,
потребное для установки ртути въ. термометрѣ, будетъ
все болѣе и болѣе увеличиваться, такъ какъ ходъ вен-
тилятора будетъ медленнѣе, чѣмъ послѣ полнаго завода*
Передъ наблюденіемъ, надъ большимъ психрометромъ,
нужно трущіяся части хорошо смазать деревяннымъ мас-
ломъ или нефтянымъ смазочнымъ масломъ и подъ тер-
мометръ съ батистомъ подставить стаканчикъ, наполненный
водой. Батистъ, который идетъ отъ сосуда къ шарику тер-
мометра, и батистовая оболочка самого шарика должны
быть совершенно влажны, для чего можно сначала припод-
нять стаканчикъ съ водою настолько, чтобы весь этотъ ша-
рикъ погрузился въ воду* Затѣмъ наружную клѣтку вра-
щаютъ такъ, чтобы отверстія въ клѣткахъ были закрыты,
и вентиляторъ приводятъ въ движеніе.
Воду для смачиванія термометра слѣдуетч» употреблять
перегнанную, но хможно пользоваться снѣговой и обыкно-
венной, годной для питья. Запасъ перегнанной воды по-
лезно хранить въ отдѣльныхъ бутылкахъ или пузырькахъ*
Если батистъ перестанетъ принимать въ себя воду изъ
стаканчика, то батистъ нужно замѣнить новымъ. Вообще
батистъ долженъ быть всегда чистъ, главнымъ образомъ,
слѣдуетъ наблюдать, чтобы на него не попало жирныхъ
веществъ. При загрязненіи батиста слѣдуетъ его перемѣ-
нить, для чего при приборѣ имѣется запасъ нарѣзаннаго
кусочками батиста; бывшій же въ употребленіи батистъ
можно вымывать и употреблять снова. Въ случаѣ израсхо-
дованія запаса батиста можно употреблять встрѣчающійся
въ продажѣ льняной батистъ, который передъ употребле-
ніемъ необходимо тщательно вымывать въ горячемъ щелокѣ.
— 53 —
Отсчетъ.
Отсчетъ обоихъ термометровъ психрометровъ, большого
и малаго, дѣлается, не останавливая вентилятора, какъ только
ртуть въ термометрахъ установится на опредѣленной вы-
сотѣ, для чеі’О обыкновенно бываетъ достаточно отъ 3-хъ
до б-ти минутъ.
По истеченіи указаннаго времени, если наблюденія
производятъ съ большимъ психрометромъ, наружную клѣтку
вращаютъ такъ, чтобы открыть внутренность психрометра
для отсчетовъ по термометрамъ.
Отсчетъ начинаютъ дѣлать съ термометра съ сухимъ
шарикомъ, который устанавливается весьма скоро и остается
неизмѣннымъ, показывая температуру внѣшняго воздуха
атмосферы или помѣщенія. Эти отсчеты записываются въ
журналѣ въ градусахъ и десятыхъ доляхъ градуса, берд
нечетныя десятыя доли градуса, т.-е. середины между
двумя ближайшими дѣленіями на глазъ.
При отсчетѣ термометра наблюдатель долженъ всегда
становиться такъ, чтобы его глазъ былъ»на одной высотѣ
съ концомъ ртутнаго столбика.
Вслѣдствіе чувствительности термометра должно осте-
регаться, чтобы при отсчетахъ не приближать къ инстру-
менту головы и рукъ, фонаря и вообще какого-либо пред-
мета, температура котораго значительно отличается отъ
температуры воздуха.
Но такъ какъ для вѣрнаго отсчета по необходимости
приходится приближать голову, то, во избѣжаніе чувстви-
тельной погрѣшности, рекомендуется прежде всего отсчи-
тывать десятыя доли, а потомъ уже замѣчать цѣлые градусы.
Вычисленіе наблюденій.
Изъ непосредственныхъ отсчетовъ, принимая во вни-
маніе заранѣе опредѣленныя поправки, опредѣляется истин-
ная температура слѣдующимъ образомъ. Для полученія
— 54 —
истинныхъ температуръ слѣдуетъ положительныя поправки
(т.-е. обозначенныя знакомъ -Н) придавать къ отсчетамъ,
термометра, если температура выше нуля, и ихъ слѣдуетъ
вычитать, если отсчеты ниже нуля; отрицательныя поправки
(обозначенныя знакомъ —), напротивъ того, слѣдуетъ вы-
читать изъ показаній термометра при отсчетахъ выше нуля
и придавать къ этимъ отсчетамъ, если термометръ стоитъ-
ниже нуля; положимъ, напримѣръ, что для какого-либо термо-
метра опредѣлены въ Главной Физической Обсерваторіи
слѣдующія поправки:
При температурѣ.	Поправки.
Отъ		до — 5,2°	—0,6° :
>	- 6Д	» 4 6,7	—0,5
»	4 6,8	» 414,1	-04
»	414,2	> 419,8	-0,3	Термометръ пока-
»	419,9	> 424,2	“0,2	- яывалъ при точкѣ
*	424,3	> 428,7	-4)Д	4 0,5° замерзанія.
*	428,8	> 433,3	40.0
»	433,4	> 436,3	40Д
»	436,7	» 440,0	40,2
Въ такомъ случаѣ даннымъ здѣсь непосредственнымъ от-
счетамъ по термбметру будутъ соотвѣтствовать слѣдующія
истинныя температуры:
- 14,2° 4 IV 4 36,7	- 14,8° 4 15,4 4 36,9
Опредѣленіе влажности.
Абсолютная влажность, т.-е. упругость водяныхъ па-
ровъ, находящихся въ воздухѣ, выражается обыкновенно
въ миллиметрахъ; относительная влажность, т.-е. отно-
шеніе дѣйствительной упругости паровъ воздуха къ той,
при которой воздухъ данной температуры былъ бы насы-
щенъ парами, выражается въ процентахъ. Какъ абсолют-
ная, такъ и относительная влажность находятся, на осно-
ваніи наблюденій по сухому и смоченному термометрамъ,
при помощи метеорологическихъ таблицъ, составленныхъ
— 55 —
Императорской Академіей Наукъ, а именно по таблицѣ III,
съ двумя входными графами, показывающими температуру
сухого и влажнаго термометровъ. Въ этой таблицѣ, на
взаимномъ пересѣченіи вертикальнаго столбца, соотвѣт-
ствующаго температурѣ сухого термометра, и горизонталь-
ной строки, соотвѣтствующей температурѣ, смоченнаго тер-
мометра, показана величина той и другой влажности.
Если сухой термометръ показываетъ + 14,4°, смочен-
ный же + 6,3°, то по этимъ температурамъ находимъ, не-
посредственно изъ таблицы ТП, абсолютную влажность
2,3 миллим. и относительную влажность 19°/о.
При употребленіи психрометрическихъ таблицъ для
температуры 0 е смоченнаго термометра берутся величины,
относящіяся къ +0,0, если при этой температурѣ вода на
шарикѣ термометра еще не замерзла, и величина, относя-
щаяся къ—0,0, если вода уже замерзла.
Примѣчанія 1. Относительно употребленія венти-
лятора при наблюденіяхъ съ психрометромъ. При на-
блюденіяхъ съ психрометромъ вентиляторъ необхо-
димо приводить въ движеніе, что видно изъ нижеслѣ-
дующихъ соображеній.
При спокойномъ состояніи воздуха слои влажнаго
.воздуха, окружающіе піарюсь смоченнаго термометра,
будутъ сравнительно медленнѣе смѣшиваться съ осталь-
нымъ болѣе сухимъ воздухомъ атмосферы или помѣ-
щенія, въ которомъ производятъ наблюденія. Поэтому
смоченный термометръ, находясь въ неподвижномъ воз-
духѣ, показываетъ лменьше пониженія температуры,
чѣмъ въ томъ случаѣ, когда шарикъ, какъ напр. при
дѣйствіи вентилятора, былъ бы окруженъ болѣе су-
іхимъ воздухомъ атмосферы или помѣщенія. Такимъ
образомъ, если влажность будетъ опредѣлена, не соблю-
дая этого послѣдняго условія, т.-е. не возобновляя воз-
духа около смоченнаго шарика термометра, то она
выйдетъ необходимо болѣе истинной.
— 56 —
При случайномъ движеніи воздуха упомянутая по-
грѣшность получится меньше, и чтобы, по возможности,
устранить ее, употребляютъ при психрометрѣ венти-
ляторъ.
Изъ изложеннаго слѣдуетъ заключить: 1) что упо-
требленіе вентилятора совершенно необходимо; 2) от-
счетъ по термометрамъ слѣдуетъ производить, не оста-
навливая вентилятора, а какъ только ртуть въ термо-
метрѣ со смоченнымъ шарикомъ установится на опре-
дѣленной высотѣ, и 3) данныя, полученныя безъ упо-
требленія вентилятора, особенно же въ закрытыхъ по-
мѣщеніяхъ, не заслуживаютъ довѣрія.
2, Относительно употребленія психрометрическихъ
таблицъ. Помѣщенныя въ психрометрическихъ табли-
цахъ цифры абсолютной и относительной влажности
воздуха вычислены для высоты барометра въ 755 мм.
и при 0° температуры. Поэтому для совершенно точ-
наго опредѣленія влажности воздуха было бы необхо-
димо наблюсти каждый разъ высоту барометра, сдѣ-
лать въ ней поправку на температуру воздуха и за-
тѣмъ по этой исправленной высотѣ, пользуясь табли-
цами поправокъ абсолютной и относительной влаж-
ности, зависящихъ отъ высотъ барометра, (табл. Ш),
подыскать соотвѣтствующія поправки для абсолютной
и относительной влажности. Поправки эти имѣютъ зна-
чительную величину при весьма сухомъ воздухѣ и
большой разницѣ въ давленіи воздуха съ тѣмъ
(755 мм.), для котораго вычислены таблицы. При пользо-
ваніи таблицами и психрометромъ для артиллерійскихъ
цѣлей, т.-е. для соображеній о томъ—слѣдуетъ ли про-
вѣтривать погреба въ данный день, поправки эти не
имѣютъ значенія и могутъ быть вовсе не принимаемы
во вниманіе. Напримѣръ для мѣстности, лежащей на
высотѣ около 5000 фт. надъ уровнемъ моря, сред-
нее барометрическое давленіе будетъ приблизительно
57 —
около 615 мм., предполагая, что наибольшее пониже-
ніе барометра можетъ достигнуть 40 мм., получимъ
наименьшее давленіе вь 575 мм., т.-е. менѣе чѣмъ
принятое для вычисленія таблицъ на 180 мм. При та-
кихъ условіяхъ поправки выходятъ слѣдующія:
	Разность темпер. сух. и смочен. термометра.	Показан. сух. терм.	Относитель. влажн. въ >.	Поправки въ °А>.
	Г	4е	84	2
		8	86	1
		15	89	1
	—	19	90	1
	5е	4	26	12
	—	8	34	9
	—	2о	49	о
		19	54 і	4
		18	13	,	10
	—	’ 19	16	іо
	і ।	;	26 I	28	:	6
	I	30 *	36	4
	15°	।	33	16	'	6
		Ю	25	4
	_ 1	45 І	!	31 1	3
Изъ цифръ, приведенныхъ въ этой таблицѣ,
видно, что значительныя поправки относятся къ чрез-
вычайно большой сухости воздуха, когда провѣтрива-
ніе порохохранилищъ достовѣрно будетъ полезно. При
сколько же нибудь значительной влажности поправки
будутъ настолько малы, что ими можно пренебрегать.
3. Указанія для провѣтриванія порохохранилищъ и
для употребленія при атомъ психрометра.
— 58 —
в^ивднія. Для поддерживанія возможной сухости порохохрани-
лищъ, для обогрѣванія и для охлажденія, когда это требуется,
напр. для порохохранилищъ съ бездымнымъ порохомъ, и
наконецъ для освѣженія въ порохохранилищахъ воздуха
послѣднія необходимо провѣтривать.
Провѣтриваніе порохохранилищъ производится помощью
ванія. открыванія наружныхъ сплошныхъ дверей въ сѣняхъ,
входныхъ сплошныхъ дверей изъ сѣней въ порохохрани-
лище, ставней, оконныхъ переплетовъ со стеклами, а также
вентиляціонныхъ отдушинъ и слуховыхъ оконъ.
Провѣтриваніе порохохранилищъ вообще слѣдуетъ про-
дае’мыя при изводить тогда, когда абсолютная влажность наружнаго,
провѣтри-
ваніи. воздуха будетъ менѣе таковой влажности воздуха внутри
порохохранилища.
При соблюденіи этого послѣдняго условія порохохра-
нилища провѣтриваются: а) сырые при температурѣ на-
ружнаго воздуха безразлично высшей или низшей темпе-
ратуры внутри порохохранилища, б) для обогрѣванія при
температурѣ наружнаго воздуха выше температуры внутри
порохохранилища и в) для охлажденія при температурѣ
наружнаго воздуха ниже температуры внутри погреба.
Примѣчаніе. Въ крѣпостяхъ заведены предметы
съ полированною поверхностью (зеркала или бутылки
съ водою), которыми пользуются для сужденія о томъ—
слѣдуетъ ли провѣтривать порохохранилища. Призна-
комъ возможности провѣтриванія служило отсутствіе
осажденія влаги на зеркалѣ (или на бутылкѣ), выне-
сенныхъ изъ порохохранилища на наружный воздухъ.
Безъ сомнѣнія, когда влага осаждается на озна-
ченныя поверхности, то это служитъ указаніемъ, что
провѣтриванія производить не слѣдуетъ. Но, съ другой
стороны, отсутствіе осадка влаги на названныхъ пред-
метахъ не даетъ указанія, что провѣтриваніе полезно.
Напримѣръ, при одинаковой температурѣ внутри и
снаружи порохохранилища на зеркалѣ (или на бутылкѣ).
— 59 —
не появится росы даже при 100°/о влажности наруж-
наго воздуха, однако вентилировать порохохранилища
при такихъ обстоятельствахъ не слѣдуетъ. Даже и при
разныхъ температурахъ воздуха и порохохранилища,
какъ это видно изъ приведеннаго ниже примѣра III,
осажденія росы на зеркалѣ (или бутылкѣ) иногда не
будетъ, а провѣтриваніе порохохранилища было бы
вредно. Поэтому для провѣтриванія, собственно, слѣ-
дуетъ руководствоваться показаніями психрометра.
Если порохохранилище сухо и за зиму сильно охла- Провѣтри-
, ваніе сухихъ
дилось, то съ наступленіемъ теплаго времени года провѣ- и сырыхъ
триваніе производится исключительно только для того, чтобы °нилищъа'
мало-по-малу обогрѣть внутренность порохохранилища, хотя
бы при этомъ временно влажность воздуха въ немъ нѣ-
сколько и увеличилась, но лишь бы не превзошла 80°/о.
Такое обогрѣваніе предохранитъ внутренность порохохрани-
лища отъ осѣданія влажности изъ наружнаго воздуха, когда
по необходимости, въ теплые и сырые дни, будутъ произ-
водиться работы въ означенныхъ порохохранилищахъ.
Осенью же и зимой въ провѣтриваніи сухихъ и съ
чистымъ воздухомъ порохохранилищъ не представляется
особой надобности, такъ какъ это поведетъ къ охлажденію
внутренности порохохранилища, чѣмъ затруднится обогрѣ-
ваніе его съ наступленіемъ весны. Если же будетъ опре-
дѣлено, что въ порохохранилищѣ сыро, т.-е. относитель-
ная влажность воздуха въ немъ близка или выше ЗО°/о, и
чувствуется затхлый запахъ, то нужно изслѣдовать: не
происходитъ ли это отъ просачиванія влаги изъ почвы
чрезъ кладку фундамента и стѣнъ и чрезъ полъ, или
отъ недостаточной просушки каменной кладки ко времени
пріема порохохранилищъ, и т. п. строительныхъ причинъ.
Въ такомъ случаѣ необходимо принять мѣры для устране-
нія названныхъ причинъ.
Во всякомъ случаѣ, независимо отъ принятія строи-
тельныхъ мѣръ, должно сырое порохохранилище провѣтри-
— 60
вать чаще даже и въ холодное время года, избѣгая при
этомъ очень холодныхъ дней, чтобы сильно не остудить
внутренности порохохранилища.
Особыя усло-	Въ пороховыхъ погребахъ, обсыпанныхъ землею, из-
вія для про- ,
вѣтриванія мѣненіе температуры воздуха происходитъ сравнительно
рыхъ поро- медленно. Поэтому если эти погреба сухи, то психроме-
лпщъ^обсы-трическія и термометрическія наблюденія въ нихъ можно
п8емлеюЪ Дѣлать рѣдко, но не менѣе, четырехъ разъ въ годъ. Пе-
редъ провѣтриваніемъ же ихъ достаточно опредѣлить
только температуру и влажность наружнаго воздуха ’).
Сырые погреба, обсыпанные землею, требуютъ болѣе
частыхъ наблюденій температуры и влажности воздуха внутри
ихъ. Вообще такіе сырые погреба требуютъ самаго вни-
мательнаго наблюденія за ходомъ измѣненія ихъ влажности,
непрерывнаго и вполнѣ систематическаго веденія провѣтри-
ванія въ теченіе цѣлаго года. Но, однако, зимой эти по-
греба слѣдуетъ провѣтривать въ одинъ день только въ те-
ченіе короткаго времени, напр. одного или двухъ часовъ,
чтобы впущенный въ погребъ наружный воздухъ, обогрѣ-
ваясь въ немъ, выбиралъ изъ него влажность, не остужи-
вая его значительно. Такое кратковременное провѣтрива-
ніе можно повторять въ продолженіе многихъ дней. Непре-
рывное же провѣтриваніе погреба въ теченіе многихъ хо-
лодныхъ дней можетъ не столько. просушить, сколько осту-
дить его.
Всѣмъ наблюденіямъ температуры и влажности, въ по-
рохохранилищахъ и на наружномъ воздухѣ, ведется жур-
налъ съ указаніемъ въ немъ дней, въ которые произво-
дились наблюденія и провѣтриваніе, а также продолжитель-
ность провѣтриванія.
Ниже приведены численные примѣры, могущіе слу-
жить поясненіемъ изложенныхъ указаній для провѣтрива-
нія порохохранилищъ и правилъ пользованія психрометромъ.
*) По большому психрометру съ клѣткой, если онъ будетъ установленъ
въ будкѣ.
— 61
I.	Наблюденія надъ психрометромъ показали:	Зиыа-
На воздухѣ.	Въ погребѣ Л» 1-й.
Сухой терм. —3,5° С.	-|- 6,5° С.
Смочен. терм.—3,6е С.	4- 9,7° С.
По метсор. таблицамъ.
Абсолют. влажн.	3,4 мм.	5,3 мм.
Относит. влажн.	98%.	74%.
Наружный воздухъ (при 1=—3°,5 С. и при абсол. влажн.
3,4 мм.), поступая въ погребъ, нагрѣвается въ немъ до
4-6,5°С., оставаясь при прежн. абсол. влажности (3,4 мм.)-
Относительная же влажность поступившаго въ погребъ
воздуха при температурѣ4-6,5? С. будетъ 77% (см. метеоро-
логическія таблицы). Для перемѣны воздуха погребъ про-
вѣтривать возможно, но непродолжительное время во избѣ-
жаніе охлажденія его.
II.	Тѣ же показанія психрометра на воздухѣ, а по-
гребъ охладился:
На воздухѣ.	Въ погребѣ № 2Л.
Сухой терм. — 3°,5С.	+5° С.
Смоч. терм. — 3°,6 С.	-Ь 4°,6 С.
По метеор. таблицамъ.
Абсол. влажность . . 3,4 мм.	6,1 мм.
Относ. влажность . . 98%	94%.
Въ этомъ погребѣ послѣ провѣтриванія относительная
влажность будетъ равна 52%. Непродолжительное провѣ-
триваніе будетъ весьма полезно для осушенія магазина.
III.	Показанія термометровъ психрометра:	Ввсиа
На наружи, воздухѣ.	Въ магазинѣ № 1-йа
Сух. терм. . . 4- 10°,6 С.	4- 5°,1 С.
Смоч. терм. . 4- 8°,0 С.	4* 4°,0 С.
— 62 ~
По метеор. таблицамъ.
Абсол. влажн. . . 6,5 мм.	5,4 мм.
Относит. влажн. . . 68%	83%.
Послѣ провѣтриванія относительная влажность въ ма-
газинѣ будетъ равна 98°/°, магазинъ провѣтривать для осу-
шенія не слѣдуетъ.
IV.	Показанія термометровъ психрометра на наружномъ
воздухѣ тѣ же, а магазинъ нѣсколько нагрѣлся:
На наружномъ- воздухѣ.	Въ магазинѣ № 2-й.
Сухой терм. . .	10°,6 С.	-+- 7°,8 С.
Смоченный. . . + 8%	4- 6°,5 С.
По метеор. таблицамъ.
Абсол. влажн. . . 6,5 мм.	6,5 мм.
Относит. влажн. . 68%	82%.
Послѣ провѣтриванія относительная влажность не из-
мѣняется. Продолжительное провѣтриваніе магазина для
обогрѣванія полезно.
лѣто. V. Показанія термометровъ психрометра:
На наружномъ воздухѣ.	Въ погребѣ.
Сухой термометръ. -4- 25° С.	4-8° С.
Смоченный. ... 4" 16°,2 С.	4" Ь°,9 С.
По метеорол. таблицамъ.
Абсолюта. влажн. . . 8,3 мм.	5,7 мм.
Относит. влажн. . . 35%	71%.
Провѣтриваніе вредно, такъ какъ даже при абсолютной
влажности въ 8 мм, относительная влажность погреба
будетъ равна 100%, т.-е. въ погребѣ осядутъ пары.
VI.	Показанія термометровъ психрометра въ погребѣ
тѣ же, наружный воздухъ нѣсколько охладился:
На наружномъ воздухѣ.
Сухой термометръ. 4- 24° С.
Смоченный. ... 4~ 13°,8 С.
Въ погребѣ.
4- 8° С.
4- 5°,9 С.
— 63 —
По метеорол. таблицамъ.
Абсолюта, влажность . 6,6 мм. Относит. влажность. . 25%	5,7 мм. 71%.
Относительная влажность въ погребѣ послѣ провѣтри-
ванія будетъ 69%. Продолжительное провѣтриваніе полезно
и для осушенія и для обогрѣванія.
VII.	Показанія термометровъ психрометра:	Осень.
На наружномъ воздухѣ. Сухой термометръ, -р 12°,3 С. Смоченный.	8°,2 С.	Въ погребѣ. ч- 8°,2 С. + 6°,5 С.
По метеорол. таблицамъ.
Абсолют. влажн. . . 5,7 мм. Относит. влажн. . . 53%	6,2 мм. 77%.
Послѣ провѣтриванія относительная влажность будетъ
70%. Провѣтриваніе полезно для осушенія и обогрѣванія.
VIII.	Показанія термометровъ и психрометра въ погребѣ
тѣ же, наружный же воздухъ нѣсколько охладился:
На наружномъ воздухѣ. Сухой термометръ . 4- 11°,1 С. Смоченный . . . . Ч~ 8°,2 С.	Въ погребѣ. + 8°,2 + 6°,5.
По метеорол. таблицамъ.
Абсолют. влажность. 6,4 мм. Относит. влажность . 64%	6,2 мм. 77%.
Послѣ провѣтриванія относительная влажность въ по-
гребѣ будетъ равна 79%. Провѣтриваніе возможно допу-
стить, если нужно обмѣнить воздухъ.
— 64 —
Техническія условія на заказъ психрометровъ съ вентилято-
ромъ, приводимымъ въ движеніе часовымъ механизмомъ, и
запасныхъ къ психрометру термометровъ.
Образецъ
психрометра.
§ 1. Психрометръ долженъ быть изготовленъ согласно-
прилагаемаго чертежа и образца, имѣющагося въ электри-
ческой лабораторіи Главнаго Артиллерійскаго Управленія.
Для смягченія нечаянныхъ ударовъ при вставленіи термо-
метровъ въ гнѣзда, во время сборки психрометра, полезно
отверстія въ гнѣздахъ обтягивать резиною.
пміхрометра. § 2. Ящикъ для храненія и переноски психрометра
слѣдуетъ приготовлять изъ прочнаго дерева на клею и
шипахъ, а дно ящика скрѣплять съ боковыми стѣнками
еще мѣдными шурупами по два на короткихъ и по три на
длинныхъ сторонахъ. Петли, крючки, ручки и прочій при-
боръ къ ящику должны быть прочны и прочно присоеди-
нены къ ящику; части эти, а также шурупы, скрѣпляющіе
деревянныя планки, расположенныя внутри ящика, съ бо-
ковыми его стѣнками, должны быть мѣдными.
Внутренность ящика устраивается такъ, чтобы удобно
было вкладывать и вынимать психрометръ; части дерева,
на которомъ будетъ лежать психрометръ, оклеиваются
сукномъ; въ ящикѣ слѣдуетъ имѣть помѣщенія для пары
термометровъ къ психрометру, уложенныхъ въ латунные
футляры, оклеенные внутри толстымъ сукномъ; латунь для
футляровъ берется въ ’/зг дм. (№ 22 по бирмингамской
шкалѣ). Крышка ящика должна свободно закрываться,
послѣ укладки психрометра въ ящикъ, при всякомъ поло-
женіи вентилятора. Ящикъ снаружи окрашивается за два
раза масляною краскою сѣраго цвѣта.
Примѣчаніе. При устройствѣ внутренности ящика,
для образца, можно пользоваться ящикомъ, имѣю-
щимся въ электрической лабораторіи Главнаго Артил-
лерійскаго Управленія.
— 65 —
§ 3. Къ ПСИХрОМетру термометры ДОЛЖНЫ бЫТЬ СЪ дѢ-Термометрьі
къ пеихро-
леніями на пятыя доли градуса, повѣренные въ Главной метру.
Физической Обсерваторіи и снабженные въ этомъ удосто-
вѣреніемъ отъ названной обсерваторіи.
Термометры признаются годными, если будетъ засви-
дѣтельствовано, что точка 0й соотвѣтствуетъ точкѣ таянія
льда, т.-е. что поправка на эту температуру равна нулю,
и что поправки на температуры въ 10°, 20° и 30е С. не
превосходятъ 0,1°.
Примѣчаніе. На прилагаемомъ чертежѣ показаны:
длина термометра и діаметры верхняго и нижняго
отверстія въ гнѣздахъ, служащихъ для помѣщенія
термометровъ при наблюденіяхъ съ психрометромъ.
Эти данныя необходимо имѣть' въ виду при заказѣ
запасныхъ термометровъ отдѣльно отъ психрометровъ.
§ Ѣ. Для обвязыванія термометра при психрометрѣ до-Ва-гистъ для
ставляется кусочекъ батиста, по образцу, шириною около
2 дм. и длиною около 1 аршина.
§ 5. Часовая пружина должна быть такъ же сильна,п<>вьрка та-
какъ и въ имѣющемся въ упомянутой электрической лабо-„„^наХро-
раторіи психрометрѣ. Для повѣрки этого поступаютъ такъ: *етра'
а)	Опредѣляютъ полное время, необходимое для оста-
новки вентилятора, послѣ, завода до отказа часового .меха-
низма, образцоваго и испытуемаго психрометровъ. Это
время для испытуемаго часового механизма можетъ отли-
чаться въ меньшую или большую сторону отъ времени
вращенія вентилятора, а въ образцовомъ психрометрѣ, не
болѣе чѣмъ на Ю^/о.
б)	Смачиваюсь батистъ шарика термометра образцо-
ваго психрометра, заводятъ его часовой механизмъ до от-
каза и пускаютъ на 5 минуть вентиляторъ въ ходъ, и опре-
дѣляютъ показаніе термометра. Затѣмъ этотъ же термо-
метръ, но предварительно смочивъ батистъ его шарика,
вновь вставляютъ въ’ испытуемый психрометръ и далѣе
поступаютъ такимъ же образомъ, какъ и съ образцовымъ
5
— 66 —
психрометромъ. Показанія этого термометра въ томъ и
другомъ случаяхъ не должны отличаться другъ отъ друга
болѣе чѣмъ на 1/ю°.
психрометра § Для пеРевозки на большія разстоянія, внутри все
при пере- свободное пространство въ ящикѣ съ приборомъ запол-
няется ватой, дабы тѣмъ устранить поврежденіе прибора
отъ сотрясеній;. кромѣ того, самъ ящикъ обвертывается въ
два слоя войлока и помѣщается въ другой укупорочный
ящикъ. Запасные же термометры въ ихъ футлярахъ пере-
сылаютъ въ отдѣльныхъ деревянныхъ ящикахъ.
Приложеніе № 2 къ §§ 35 и 95.
ВѢДОМОСТЬ
предметамъ, кои необходимо имѣть при порохохранилищахъ.
• Нумеръ
; предмета.
Названіе предметовъ.
а
1
2
3
ПРИМѢЧАНІЯ.
Переносные сѣтчатые
фонари для стеариновыхъ
свѣчей; въ крѣпостяхъ:
на каждую 1000 бочекъ
или ящиковъ съ чернымъ
порохомъ или 500 съ
бездымнымъ, могущихъ
помѣщаться въ погребѣ,
или па одинъ погребъ,
вмѣщающій менѣе 1000
и 500 ящиковъ съ озна-
ченными пороками, или
на каждое отдѣленіе по-
греба: въ складахъ: на 3
магазина ............
Стеариновыя свѣчи ка-
ретныя толстыя къ фо-
нарямъ ..............
Войлочныя кеньги съ
вырѣзами для шпоръ и
съ ремешками для завя-
зыванія ксыегъ поверхъ
сапогъ, на каждое поро-
хохрапплище ......
1
2
лары.
Фонари изготовляются въ арсена-
лахъ по прилагаемому описанію и
чертежу (В), заимствованному изъ
приказа по Артиллеріи 1869 г.
Хе 162, съ тѣмъ измѣненіемъ, что
вмѣсто лампадки въ фонарѣ сдѣлано
приспособленіе для помѣщенія такъ
называемыхъ каретныхъ толстыхъ
стеариновыхъ свѣчей, по 4 на фунтъ.
Свѣчи заготовляются въ мирное
время въ мѣрѣ дѣйствительной на-
добности, а въ военное въ крѣпостяхъ
на каждый фонарь по 30 фн., а въ
складахъ по 15 фн. Если встрѣтится
затрудненіе въ пріобрѣтеніи назван-
ныхъ свѣчей, то можно употреблять
обыкновенныя стеариновыя свѣчи но
4 на фунтъ.
Назначаются для входа въ порохо-
хранилище начальствующихъ лицъ.
Кеньги заготовляются по образцу и
могутъ быть замѣнены резиновыми
калошами. При выходѣ изъ порохо-
храніілища кеньги или калоши необ-
ходимо снимать.
68 —
	। Нумеръ 1 предмета.	Названіе предметовъ.	6 5 я	ПРИМѢЧАНІЯ.
	4	Такія же кеньги, но бонъ вырѣзовъ, на каждое порохохранилшце . . .	6 1 паръ.; І	Для рабочихъ. Кеньги заготовля- ются по образцу и могутъ быть замѣ- нены лаптями. Въ кеньгахъ или лаптяхъ не дозволяется выходить изъ норохохранили ща. Войлочныя кеньги могутъ быть замѣняемы резиновыми калошами.
	5	Бочки съ равендучными мѣшками, въ запасъ на каждую 1000 бочекъ съ порохомъ 		І 10 і	Для замѣны, согласно §§ 122, 123 и 124 Инструкціи, пришедшихъ въ неисправное состояніе бочекъ и ящи- ковъ.
	6	Шпильки мѣдныя . .	—	1	і Для укрѣпленія крайнихъ обручей на бочкахъ. Заготовляются по образцу и въ мѣрѣ дѣйствительной надобности.
	7	Обручей дубовыхъ, ря- биновыхъ, ольховыхъ ИЛЫ ивовыхъ въ одинъ дюймъ шириною, на каждую 1000 бочекъ съ порохомъ.	300	! Для замѣны лопнувшихъ.
	8	| Герметическіе ящики, герм ст и *і ность котор ы х ъ । достигается не запайкой, | въ запасъ на каждую 1000 । ящиковъ съ порохомъ .	і	I Для замѣны, согласно 122. 123 | и 124 Инструкціи, пришедшихъ въ ; неисправное состояніе бочекъ л вщи- ' ковъ.
	9	Снарядная мазь . . . І і	і	Заготовляется въ мѣрѣ дѣйстви- тельной надобности. Снарядную мазь употребляютъ на замазываніе тѣхъ мѣстъ футляровъ съ зарядами изъ бураго призматическаго пороха, гдѣ будетъ обнаруженъ пропускъ воздуха.
	10	I Плетеный шнуръ, сдѣ- • лапный ивъ хлопчато- ' бумажной ткани, ярояи- : танный снарядною малью. і	І ~ і і	Заготовляется нъ мѣрѣ дѣйствіи і тельной надобности, па случай замѣ- ’ ны, если будетъ обнаружено, что въ ящикахъ системы г.-л. Мина этотъ шнуръ отъ высыханія снарядной мази ужо не удовлетворяетъ своему на- значенію.
	11	1 Воронки деревянныя,на каждое порокохранмлище, гдѣ хранится зерненый порохъ 		і І 2 I	Для пересыпки пороха. Онѣ при- I готовляются по прилагаемому описанію < и чертежу (Е), заимствованному икъ 1 приказа но Артиллеріи 1877 года | Я 108.	1
69 —
меръ । ‘дмета.	Названіе предметовъ.	І • ° 1 №	ПРИМѢЧАНІЯ.
і
ж о	• 	 _
12	Деревянные совки, на 5 фн. вернснаго по- роха, на каждое ворохи- хранилище, гдѣ хранится этотъ порохъ 		г 1	Заготовляются по образцамъ.
13 1 1	Деревянные уніаты съ ушками и съ мѣдными или съ деревянными об- ручами, на 3 пуда зер- неваго пороха, на. ка- ждое порохохранилище, гдѣ хранится этотъ порохъ	2	Не стѣсняясь чертежомъ, і
14 !	Коловороты дсрсвян-		Для отвинчиванія винтовъ у ящи-
і	ные съ тремя мѣдными от- вертками, на каждое поро- хохранилище, гдѣ хра-  нится порохъ въ ящикахъ.	2	ковъ съ порохомъ *), Заготовляются въ арсеналахъ, согласно чертежа, имѣющагося въ атласѣ лабораторныхъ инструментовъ для крѣпостей; раз-
16 і 17 (	Мѣдные молотки или | деревянныя колотушки . | Мѣдные ножи . . . . Натяги 	 1	2 2 2	мѣры работающей части отвертокъ къ коловоротамъ должны быть тѣ, ко- торые указаны въ циркулярѣ Г. А. У. 1901 г. № 59. Деревянныя колотушки заготовля-
18 !	Носилки простыя безъ ’ ножекъ		2	ются, не стѣсняясь чертежомъ; осталь- ные же предметы—по прилагаемымъ описаніямъ и чертежамъ (Е)> заим-
1 19 1 і I і 1 20	Предметы подъ ЖѴ? 13, 14, 15 и 16, на каждое порохохранили- 1 іце. гдѣ можетъ встрѣ- і титься надобность въ ( сихъ предметахъ.... Брезентъ изъ равен- дука или изъ фламскаго полотна длиною и шири- ] ною въ 4 арш.. на ка- , ждое порохохранилмще . ( і	1 і	ствованнымъ изъ приказа по Артил- леріи 1877 г, № 188. Брезенты употребляются для на- добностей, указанныхъ въ §§ 96, 120
|	1 1	1	и 121 Инструкціи.
♦) Для укупорочныхъ ящиковъ системы г.-х Мина слѣдуетъ имѣть на каждое по-
рохохрани.ікще,’ гдѣ хранится порохъ въ этихъ ящикахъ, 3 мѣдныхъ отвертки; заго-
товляются въ арсеналахъ, согласно чертежа, имѣющагося въ атласѣ лабораторнаго
инструмента для крѣпостей (размѣры работающаго конца лезвія отвертки:
ширина 0,875 дм. и толщина 0,05 дм.).
70
	і Нумеръ : предмета.	Названіе предметовъ.	: ЧИСЛО.	П Р И М 1> Ч А П I Я. 1
21	Щетки:
	щетинныя половыя, на каждое порохохранплн- ще	.	1 •
	щетки ручныя, на каж- дое порохохранилище . ,	1
	къ фонарямъ самой тонкой щетины, на фо- наръ		1
22 і	Переносныя лѣстницы, на каждое порохохрани- лище или отдѣленіе . , . । і	2	Для сообщенія съ верхними стела- жами.
23	Сито изъ мѣдной про- волоки съ отверстіями:
	въ 4 лн		2	Для пробы круцояернпстаго пороха «а разымку. Заготовляются по образ- цамъ.
	въ 2 ля	 на крѣпость или склада», і	2
24	Сита изъ мѣдной про- волоки съ отверстіями:		і-
	въ 8 точ		2	Для пробы артиллерійскаго пороха на разымку. Заготовляются по образ- цамъ.
	въ 5 точ	 па крѣпость и складъ.	2
26	Сито чистое изъ шел- ковой или волосяной тка- ни, вставляемое въ обы- чайку съ кожанымъ сплошнымъ дномъ, на каждую крѣпость и складъ		2	Для пробы аерненыхъ сортовъ чер- наго . пороха на количество мякоти, заключающейся въ немъ. Заготовля- ются по образцу.
— 71 —
I, Нумеръ
 предмета.
Названіе предметовъ.
I
27 і Отвертокъ мѣдныхъ
I простыхъ съ деревян-
I ными ручками, на поро-
{ хохраішлище съ поро-
хомъ или зарядами въ
, ящикахъ...................
I
ПРИМѢЧАНІЯ.
28 ;
і
29
30
31
Рогожъ или полови-
ковъ по числу имѣющих-
ся въ порохохраниллщѣ
стелажей, согласно § 87
Инструкціи...........
Лотки деревянные, на
1000 пуд. зерненаго по-
роха .................
Мѣшки холщевые, на •
1000 нуд. зерненаго но- ;
роха .................।
Десятичные вѣсы для
тяжестей, доходящихъ до
10 пд., съ мѣдными до-
сками п гирями и съ раз-
бивнымъ фунтомъ, на 3
запасныхъ погреба и ма-
газина ............  ‘	,
I
Лупы, на 5 порохо-
хранилищъ ............
33
Магнитное приспосо-
бленіе къ ситу, на крѣ-
пость и складъ ....
Наружные термометры
съ двойною шкалою Рео-
мюра и Цельзія, на
складъ
и на каждую группу по-
роховыхъ погребовъ въ
крѣпостяхъ...........
Для отвинчиванія шуруповъ б,тя-
. шекъ, прикрывающихъ отверстіе въ
: деревянныхъ ящикахъ, служащее для
। пробы пороховыхъ коробокъ па
! герметичность; заготовляются по
10 • чертежу, объявленному при циркулярѣ
Г. А. У, 1905 г. № 30 іт помѣщенному
. въ настоящей Инструкціи (см. чер-
। тежи).
I
Для подстилки подъ бочки съ по-
рохомъ.
6	Для просуш- ки зернена- го пороха. . Для чистки вернена го	Заготовляются по прилагаемому опи- санію и чертежу (Е)у заимствован- ному изъ приказа по Артиллеріи 1877 г.
6	пороха.	№ 108.
1 Заготовляются распоряженіемъ
Главнаго Артил. Управленія.
1 Для наружнаго осмотра пороха.
1
Для просѣйки пороха, полученнаго
послѣ разрядки снарядовъ. Изгото-
вляются согласно прилагаемаго опи-
санія и чертежа (Я), заимствован-
наго изъ циркуляра по Артиллеріи
1893 г. 25.
Заготовляются распоряженіемъ
Главнаго Артиллерійскаго Управленія.
Названіе предметовъ.
ПРИМѢЧАНІЯ.
35	Такихъ же термомет- ровъ внутреннихъ, на каждое порохохранилище.	1
36	Термометры для опре- дѣленія наибольшихъ тем- пературъ* на каждое ио- рохохранилніце или отдѣ- леніе съ бездымнымъ порохомъ		1
	и термометры для опре- дѣленія наибольшихъ и наименьшихъ темпера- туръ, на каждое порохо- хранилище пли отдѣле- ніе съ бездымнымъ поро- хомъ 	 1	1
37	1 Психрометры съ часо- | вымъ механизмомъ, на : складъ 	 і	1
	1 । и на крѣпость . . і і 1	2 і
ио । і 1 і 1	। Двойные гуттаперче- вые шары Ричардсона съ латунными трубочками, необходимыми для дѣй- ствія шарами, при пробѣ ящиковъ ц футляровъ на герметичность, на складъ или на крѣпость ....	6
Заготовляются распоряженіемъ
Главнаго Артиллерійскаго Управленія*
На каждую крѣпость и складъ не-
обходимо имѣть по одному экяем-
►лляру каждаго термометра въ запасѣ.
Заготовляются распоряженіемъ Глав-
наго Артиллерійскаго Управленія.
Заготовляются распоряженіемъ
Главнаго Артиллерійскаго Управленія,
согласно прилагаемаго описанія и чер-
тежа. Въ крѣпостяхъ и артиллерій-
скихъ складахъ въ настоящее время
состоятъ на службѣ психрометры гъ
вентиляторомъ* приводимымъ въ дви-
женіе рукой. Этихъ психрометровъ
предположено больше не заготовлять*
но не дѣлая этого обязательнымъ,
рекомендуется артиллерійскимъ скла-
дамъ установить названные психро-
метры на постоянномъ пунктѣ: въ
раіонѣ расположенія магазиновъ въ
крѣпостяхъ же* согласно журнала
Артиллерійскаго Комитета 1897 г.
№ 116. эти психрометры должны
служить для опредѣленія влажности
атмосферы при стрѣльбѣ.
Заготовляются распоряженіемъ
Главнаго Артиллерійскаго Управленія,
согласно прилагаемыхъ описаній и
чертежей.
73
. Нумеръ
| предмета,
Названіе предметовъ.
ПРИМѢЧАНІЯ.
39 |
I
Г
і
I
і
Воздушный нагнета- 1
тельный насосъ съ ла- ,
тунными трубочками и :
стальными вту.іочками,
необходимыми для дѣй- |
ствія насосомъ при пробѣ
ящиковъ и футляровъ на I
герметичность, на каждую |
крѣпость и складъ . . . !
1 і Заготовляется распоряженіемъ
| Главнаго Артиллерійскаго Управленія,
। согласно прилагаемыхъ описаній и
I чертежей.
I
I
Примѣчаніе. Предметы, поименованные въ этой вѣдомости, за
исключеніемъ термометровъ, кенегъ, переносныхъ лѣстницъ и щетокъ,
должно хранить въ завозныхъ сараяхъ или при караульномъ домѣ,
какъ это указано §§ 37 и 38 Инструкціи. Термометры, переносныя
лѣстницы и щетки должны постоянно находиться въ самихъ порохохра-
нітлшцахъ. а кеньги въ сѣняхъ. Въ этихъ же послѣднихъ, въ крайнемъ
случаѣ, напримѣръ при непрерывной и спѣшной работѣ, допускается
временно хранить и предметы, необходимые для исполненія работъ въ
порохохранилищахъ.
ВѢДОМОСТЬ
противопожарнымъ принадлежностямъ, кои необходимо имѣть
при порохохранилищахъ.
. Нумеръ 1 предмета.	Названіе предметовъ.		| Число. 1
1	Чановъ дубовыхъ съ желѣзными обручами, вмѣстимостью на 30—35 ведеръ, на каждый мага- зинъ склада и на ка- ждый погребъ, не обсы- панный землей ....		1
2	Ведеръ крашеныхъ, зданія . . .	желѣзныхъ на тѣ же	2
«о	Багровъ Топоровъ Ломовъ	пожарныхъ > на тѣ же вданія . .	2
6	Ушатовъ дубовыхъ съ желѣзными обручами и водоносами, на каждое по- рохохранилище ....		1
7	Пожарный насосъ на ручкой телѣжкѣ съ ру- кавомъ длиною въ 20 аріи., на крѣпость и складъ 			3
8	Пожарныхъ бочекъ на двухколесномъ ручномъ ходѣ, на складъ и крѣ- пость 			3
9	Огнегасительныхъ сна- рядовъ, на каждый кара- ульный домъ			2
ПРИМѢЧАНІЯ.
Чаны эти въ теченіе теплаго вре-
мени года должны стоять съ водой
у зданій, а при заморозкахъ ихъ
убирать въ пожарные сараи.
Для подноски воды къ чанамъ
и пожарнымъ бочкамъ.
Приложеніе № 3.
Описаніе фонаря для пороховыхъ погребовъ и магазиновъ.
(Черт. Б).
Фонарь состоитъ изъ трехъ вставленныхъ одинъ въ
другой фонарей: малаго, средняго и большого.
Малый и средній фонари—стеклянные съ жестяными:
дномъ, крышею и стойками по угламъ; къ послѣднимъ съ
внутренней стороны припаяны жестяные угольники, обра-
зующіе пазы для помѣщенія стеколъ. Въ крышахъ и доньяхъ
этихъ фонарей дѣлаютъ круглыя отверстія для притока
воздуха къ зажженной свѣчкѣ, помѣщаемой въ маломъ
фонарѣ. Края угольниковъ, крыши и дна фонарей заги-
баются вокругъ латунной проволоки діаметромъ около ъ[і лн.
Большой фонарь состоитъ изъ жестяного корпуса,
обтянутаго съ боковъ, сверху и снизу частою мѣдною
тканью, которая по угламъ фонаря прикрыта жестяными
угольниками. Края этихъ угольниковъ, а также края поло-
сокъ, огибающихъ фонарь вверху и внизу, загнуты наружу
кругомъ латунной проволоки діаметромъ около 3/і лн.
Съ наружной стороны доньевъ всѣхъ трехъ фонарей,
для образованія ножекъ, припаяны угольники; подобные
же угольники припаяны и съ внутреннихъ сторонъ доньевъ
средняго и большого фонарей для удерживанія въ устой-
чивомъ положеніи внутреннихъ фонарей.
Ручки и задвижки дѣлаются изъ латунной проволоки:
первыя діаметромъ 1*/г лн., а вторыя—1 лн.
Стеариновыя свѣчи для фонаря употребляются толстыя,
такъ называемыя въ торговлѣ каретныя (или желѣзнодо-
рожныя), по 4 на фунтъ. Длина такой свѣчи около б'/э дм.,
а діаметръ около 1 дм. Эти свѣчи передъ употребленіемъ
слѣдуетъ нѣсколько (на 3/< дм.) обжигать, такъ какъ въ
— 76 —
противномъ случаѣ, вслѣдствіе нагрѣванія, неудобно будетъ
держать фонарь голой рукой. Если встрѣтится затрудненіе
въ пріобрѣтеніи упомянутыхъ свѣчей, то можно употреблять
обыкновенныя стеариновыя свѣчи, по 4 на фунтъ, разрѣ-
зывая такую свѣчу пополамъ, но тогда свѣтъ фонаря будетъ
замѣтно слабѣе. Вѣсъ фонаря со свѣчой составляетъ около
18 фн.
Стекла въ фонарѣ должны быть чисто вымыты и сво-
бодны отъ пыли, а также нужно наблюдать, чтобы отверстія
въ мѣдной ткани не были засорены, и для этого ткань не-
обходимо прочищать щеткой. Зажиганіе свѣчи въ фонаряхъ
слѣдуетъ производить непремѣнно вдали отъ порохохрани-
лищъ, напр. въ караульномъ домѣ или въ другихъ по-
добныхъ помѣщеніяхъ.
Фонари въ порохохранилищахъ употребляются, если
работу по пріему и отпуску пороха необходимо произвести
ночью, напр. въ военное время. Въ порохохранилищахъ же
со слабымъ естественнымъ освѣщеніемъ или лишеннымъ
его вовсе еще для того, чтобы наблюдать, согласно изло-
жснныхъ на стран. 20—30 Инструкціи правилъ, за порядкомъ
храненія пороха, а также при опредѣленіи по психрометру
влажности порохохранилищъ.
Приложеніе. № 4.
Описаніе нѣкоторыхъ предметовъ, положенныхъ содержать при
порохохранилищахъ.
(Черт. Е).
1.	Воронки для насыпки пороха. Онѣ могутъ быть
изготовляемы изъ какой угодно породы дерева, при чемъ
въ размѣрахъ узкой части воронки, съ наружной ея сто-
роны, не слѣдуетъ дѣлать отступленій въ большую сторону;
въ противномъ случаѣ воронку нельзя будетъ вставлять
этою частью въ отверстіе дна пороховой бочки при насыпкѣ
въ нее пороха.
2.	Мѣдные молотки и ножи. Эти предметы слѣдуетъ
изготовлять изъ бронзы съ примѣсью цинка; въ вѣсѣ, раз-
мѣрахъ и очертаніи ихъ могутъ быть допущены незначи-
тельныя отступленія отъ чертежа; допуски въ размѣрахъ и
очертаніи необходимы потому, что при этомъ условіи умень-
шится дорого стоющая слесарная работа для отдѣлки ножа
и молотка.
Молотки употребляютъ при откупоркѣ и закупоркѣ бо-
чекъ съ порохомъ и для откупорки ящиковъ чертежа
ген.-лейн. Мина, въ которыхъ отъ продолжительнаго храненія
крыша сильно присыхаетъ къ шнуру, расположенному въ
желобкѣ ящика и пропитанному снарядною мазью. Ножи
можно употреблять какъ для откупорки ящиковъ чертежа
ген.-лейт. Мина, такъ и при откупоркѣ крышекъ у коробокъ съ
порохомъ, въ укупоркѣ позднѣйшихъ чертежей, въ которой
резиновый шнуръ при долгомъ храненіи сильно пристаетъ
къ кольцу коробки, а потому необходимо при откупори-
ваніи прибѣгать къ помощи этого ножа.
3.	Носилки для переноски бочекъ съ порохомъ. Грядки
носилокъ могутъ быть сдѣланы изъ какой угодно прочной
78
породы дерева, какъ то: сосны, березы, дуба, клена и т. п.
Для переплета носилокъ должно употреблять тесьму длиною
около З1/’ аріи., шириною не менѣе 2 верш., которая при-
крѣпляется къ грядкамъ обойными мѣдными шпильками;
въ случаѣ надобности тесьма можетъ быть замѣнена ве-
ревкою (около 41/г арш.), имѣющей въ окружности 1 дм.,
которая привязывается къ грядкамъ, какъ указано на
чертежѣ.
4.	Натяги. Они служатъ для нагонки обручей на бочки.
Для изготовленія деревянной рукоятки натяга слѣдуетъ
употреблять прочныя породы дерева, не легко дающія отколы,
какъ это случилось бы при употребленіи на рукоятки сосны,
ели и другихъ легко колющихся породъ дерева.
5.	Лотки для просушки пороха. Они должны изго-
товляться изъ нссмолистыхъ породъ дерева и могутъ быть
изготовлены цѣльными или составными изъ двухъ частей
по ширинѣ лотка. При изготовленіи составныхъ лотковъ
части лотковъ въ мѣстѣ ихъ соединенія должны быть
прифугованы на клею и скрѣплены двумя деревянными
шипами, вставленными на клею близъ середины; по краямъ
же лотка должны быть на клею посрединѣ длины рейки
(какъ показано на чертежѣ).
6.	Магнитное приспособленіе къ ситу для просѣйки пороха,
полученнаго отъ разрядки снарядовъ *).
На сито накладывается деревянный желобокъ, у конца
котораго вставленъ подковообразный магнитъ. Полюсы
магнита должны быть обращены къ дну желоба и отстоять
отъ него въ нѣкоторомъ разстояніи.
Чрезъ желобъ медленно насыпается въ сито порохъ
такъ, чтобы онъ подходилъ подъ магнитъ тонкимъ и равно-
мѣрнымъ слоемъ, для регулированія чего можетъ служить
деревянная задвижка.
На чертежѣ ошибочно показанъ якорь у магнита.
— 79 —
При устройствѣ такого приспособленія слѣдуетъ обра-
тить вниманіе на два главнѣйшія обстоятельства:
1) Чтобы придать желобу надлежащій наклонъ для
полученія достаточно медленнаго и плавнаго движенія по-
роха, такъ какъ при быстромъ движеніи кусочки же лѣза
могутъ проскакивать мимо магнита.
2) Чтобы разстояніе полюсовъ магнита соотвѣтство-
вало его силѣ, такъ какъ иначе сила магнита можетъ ока-
заться недостаточною для извлеченія болѣе крупныхъ же-
лѣзныхъ кусочковъ.
Подковообразный магнитъ, длиною (по дугѣ) около 7 дм.,
притягиваетъ съ разстоянія до 2 сантиметровъ мелкіе же-
лѣзные опилки, насыпанные довольно густымъ слоемъ, такъ
что съ разстоянія до 1 сантиметра такой магнитъ, надо
полагать, притянетъ всѣ желѣзныя примѣси, могущія на-
ходиться въ порохѣ.
Означенную работу можно производить также самымъ
простымъ способомъ, разсыпавъ порохъ тонкимъ слоемъ и
водя близъ его поверхности магнитомъ.
Во всякомъ случаѣ при означенной работѣ необходимо
соблюдать всѣ установленныя для работъ съ порохомъ
правила предосторожности и не держать одновременно болѣе
одного боченка пороха.
Приложеніе № 5.
ОПИСАНІЕ
максимумъ-термометра и термометра (системы Сикса), пока-
зывающаго максимумъ и минимумъ температуры (черт. Г).
Первый термометръ служить исключительно только для
показанія наивысшей температуры, а второй можетъ слу-
жить какъ обыкновенный и въ то же время для опредѣ-
ленія наивысшей и наименьшей температуры за извѣстный
промежутокъ времени.
Максимумъ-термометръ (фиг. 1).
Этотъ термометръ устроенъ подобно общеупотреби-
тельнымъ максимальнымъ медицинскимъ термометрамъ, и
дѣйствіе его основано на томъ, что при расширеніи ртути
она свободно поднимается въ трубкѣ, а при сжатіи ртути,
вслѣдствіе пониженія температуры, столбикъ ртути не по-
нижается, отрываясь отъ остальной ея массы вблизи ре-
зервуара въ томъ мѣстѣ, гдѣ трубка для этого сужена.
Слѣдовательно, верхній конецъ отдѣленной части ртутнаго
столбика покажетъ высшую температуру, бывшую въ
извѣстный промежутокъ времени; для того, чтобы приго-
товить инструментъ къ слѣдующему наблюденію, встряхи-
ваютъ его нѣсколько разъ, держа термометръ резервуаромъ
внизъ, пока отдѣленная часть столбика ртути не дойдетъ
до верхняго края ртути въ резервуарѣ.
Для предохраненія термометрической трубки отъ не-
чаянныхъ ударовъ, она заключена въ деревянную оправу,
имѣющую вверху отверстіе или мѣдное ушко для подвѣ-
шиванія термометра.
6
— 82 —
Термометръ, помазывающій максимумъ и минимумъ температуры
(фиг. 2).
Омъ состоитъ изъ изогнутой въ три колѣна термоме-
трической трубки, правая вѣтвь которой оканчивается ре-
зервуаромъ въ видѣ шарика или другой формы. Трубка
эта укрѣплена на фарфоровой или деревянной пластинкѣ,
на которой съ двухъ сторонъ, съ правой и лѣвой, нане-
сены дѣленія на градусы и десятки градусовъ. Для предо-
храненія отъ нечаянныхъ ударовъ, шкала съ трубкою за-
ключены въ металлическую оправу. Средняя часть трубки
наполнена, ртутью, которая стоитъ, вообще говоря, въ пра-
вомъ и лѣвомъ колѣнахъ на разныхъ уровняхъ. Надъ
этими уровнями ртути помѣщено по указателю, состоящему
изъ желѣзнаго цилиндрика съ пружинкою, упирающейся
въ стѣнки трубки и удерживающей указатель на опредѣ-
ленномъ мѣстѣ. Лѣвое колѣно надъ ртутью все наполнено
спиртомъ; правое колѣно также надъ ртутью наполняютъ
спиртомъ настолько, что онъ при обыкновенной темпера-
турѣ занимаетъ около половины резервуара. Въ резервуарѣ
надъ спиртомъ находится небольшое количество воздуха,
давленіе котораго не дозволяетъ всей колоннѣ жидкости
разрываться при пониженіи температуры и вскипать спирту.
При повышеніи температуры обѣ термометрическія
жидкости начнутъ расширяться, и уровень ртути въ лѣвомъ
колѣнѣ будетъ понижаться, а въ правомъ—повышаться,
поднимая указатель вверхъ; наоборотъ, при пониженіи
температуры термометрическія жидкости будутъ сжиматься,
при чемъ въ лѣвомъ колѣнѣ уровень ртути и указатель
станутъ повышаться, а въ правомъ—понижаться. Такимъ
образомъ видно, что при отсчетѣ прибора мы всегда за-
стаемъ лѣвый указатель на самой низкой температурѣ за
какой-либо промежутокъ времени, а правый указатель—на
самой высшей. Для слѣдующаго наблюденія оба указателя
посредствомъ магнита (фиг. 3) приводятся въ соприкосно-
— 83 —
веніе съ ртутью. Температуры ниже 0° въ лѣвой шкалѣ
идутъ вверхъ отъ 0°, а въ правой, какъ въ обыкновен-
номъ термометрѣ, внизъ. Очевидно, описанный термометръ
можетъ служить для опредѣленія температуры въ данный
моментъ, наблюдая для этого за положеніемъ уровня ртути,
безразлично въ правомъ или лѣвомъ колѣнахъ.
Предосторожности, необходимыя при употребленіи термометровъ
Сикса.
1)	Термометръ слѣдуетъ считать исправнымъ, если
ртутный столбикъ нигдѣ не разорванъ.
2)	Термометръ слѣдуетъ предохранять отъ сотрясеній,
а потому пересылать его на большія разстоянія нужно не
иначе, какъ ручнымъ багажомъ, тщательно упаковывая
его въ ящикъ съ ватой или другой подобной прокладкой.
3)	Термометръ слѣдуетъ помѣщать въ порохохранили-
щахъ по возможности у верхнихъ стелажей, гдѣ темпера-
тура почти всегда выше чѣмъ внизу, и при томъ такъ,
чтобы для отсчета температуръ не пришлось его перено-
•сить въ болѣе освѣщенное мѣсто.
4)	Магнить слѣдуетъ хранить постоянно при термо-
метрѣ съ приложеннымъ къ нему якоремъ.
5)	При переноскѣ термометра, исключая слушай, от-
счета, слѣдуетъ отодвигать указатели отъ ртути, дабы при
-случайномъ сотрясеніи они не могли войти въ ртуть.
Приложеніе. № 6.
Просушка и исправленіе зерненаго пороха.
Просушиваніе пороха должно производить лѣтомъ въ
ясную и тихую погоду на открытомъ воздухѣ, когда роса
уже испарилась.
Для этого разстилаютъ на землѣ, въ разстояніи не
ближе 25 саженъ отъ порохохранилища, маты или рогожи,
а если почва земли песчаная, то подъ нихъ кладутъ доски.
На подготовленное такимъ образомъ мѣсто выносятъ изъ
порохохранилища за разъ не болѣе 50 бочекъ съ поро-
хомъ, подлежащихъ просушкѣ, и здѣсь открываютъ у бо-
чекъ втулки и изслѣдуютъ—не слежался ли или не отсы-
рѣлъ ли порохъ.
Далѣе поступаютъ такъ:
1)	Бочки, въ которыхъ порохъ не слежался въ комья
и не отсырѣлъ, оставляютъ на мѣстѣ и просушиваютъ на
солнцѣ въ продолженіе не менѣе 2-хъ часовъ, при чемъ
для предупрежденія слеживанія пороха, по временамъ, по-
ворачиваютъ въ наклонномъ положеніи бочки и встряхи-
ваютъ ихъ. На бочкахъ съ порохомъ, подвергавшихся та-
кой операціи, оставляя прежніе, наклеиваютъ еще другіе
ярлыки съ надписью «просушенъ», а противъ нея ставятъ
цифру I, если порохъ просушенъ одинъ разъ, II—если
просушенъ два раза, и т. д.; подъ цифрами I и II ставятъ
послѣднія двѣ цифры года просушки.
2)	Бочки же съ порохомъ, не имѣющимъ явныхъ при- .
знаковъ отсырѣванія, но въ которыхъ окажутся комья сле-
жавшагося пороха, легко раздавливаемые рукой, при чемъ
зерна не теряютъ своей формы, переносятъ на другое
мѣсто, такъ же подготовленное какъ и первое, расположен-
ное отъ него въ разстояніи не ближе 25 саженъ. Здѣсь
86
пересыпаютъ порохъ въ другія бочки, отдѣляя при этомъ-
комья; когда же эта операція будетъ окончена, пересы-
паютъ порохъ опять въ прежнія бочки, вынувъ изъ нихъ
предварительно донья съ втулкой.
Порохъ въ этихъ бочкахъ просушиваютъ въ продол-
женіе 2—3 часовъ, при чемъ, по временамъ, перемѣши-
ваютъ его, встряхивая бочки, или рукой. Послѣ просушки
въ бочки вставляютъ донья. Бочки, изъ которыхъ были
удалены комья, слѣдуетъ дополнить до положеннаго вѣса,
беря для этого порохъ изъ одной какой нибудь бочки,
подвергавшейся просушкѣ и пересыпкѣ.
На бочкахъ съ такимъ порохомъ, оставляя прежніе, на-
клеиваютъ еще другіе ярлыки съ надписью «пересыпанъ и
просушенъ», противъ которой ставятъ цифру I, если порохъ
былъ пересыпанъ и просушенъ одинъ разъ, II—если пересы-
панъ и просушенъ два раза, и т. д.; подъ цифрами I и II ста-
вятъ послѣднія двѣ цифры года пересыпки и просушки.
3)	Отсырѣвшій порохъ переносятъ на 3-Й пунктъ, под-
готовленный и расположенный такъ, какъ сказано выше,
гдѣ разсыпаютъ порохъ ровнымъ слоемъ (въ Ч* дм.) на
лотки или брезентъ изъ равендука или фламскаго полотна,
при этомъ порохъ въ комьяхъ, не разсыпающихся отъ лег-
каго сдавливанія руки, отдѣляютъ какъ совершенно негод-
ный. Вынутые изъ бочекъ мѣшки провѣтриваютъ и выко-
лачиваютъ, а также чинятъ или замѣняютъ новыми. По-
рохъ, полученный послѣ просушки и имѣющій надлежащій
наружный видъ и надлежащую твердость зеренъ, просѣи-
ваютъ черезъ сита изъ мѣдной проволоки (съ отверстіями
въ 4 лн. для крупнозернистаго, въ 8 точ. для артиллерій-
скаго и въ о точ. для ружейнаго) и затѣмъ чистятъ его
въ назначенныхъ для того мѣшкахъ. Просушенный и про-
сѣянный порохъ насыпаютъ въ бочки до указаннаго на нихъ
вѣса. На бочкахъ съ такимъ порохомъ наклеиваютъ ярлыки
съ надписью «просѣянъ и просушенъ», причемъ просѣива-
ніе и просушка въ первый разъ обозначается цифрою I, во
87
второй—II, и т. д.; подъ цифрами I и II ставятъ послѣднія
двѣ цифры года просѣиванія и просушки. Ярлыки эти на-
клеиваютъ подъ ярлыками, означающими сортъ, вѣсъ и
прочія свѣдѣнія о порохѣ.
На бочкахъ съ порохомъ, который окажется негод-
нымъ для просушки и просѣиванія, наклеиваютъ ярлыки съ
надписью «негодный».
Примѣчаніе. Если порохъ отсырѣлъ при храненіи,
то необходимо обратить вниманіе на провѣтриваніе того
порохохранилища, въ которомъ онъ былъ помѣщенъ,
и во всякомъ случаѣ чаще подвергать порохъ про-
сушкѣ и пересыпанію.
Чистка пороха въ мѣшкахъ.
Мѣшки для чистки пороха должны быть изъ такого
холста, чтобы мелкія зерна пороха не могли проходить
чрезъ ткань. Они должны быть открыты съ обоихъ кон-
цовъ и имѣть въ длину 80 дм., а въ ширину въ одномъ
концѣ 10,7 дм., а въ другомъ—7,5 дм.
Чистка пороха производится слѣдующимъ образомъ:
въ мѣшокъ насыпаютъ около 10 фн. пороха; завязываютъ
его; двое рабочихъ становятся лицомъ другъ къ другу на
разстояніи одного шага и берутъ два мѣшка за концы въ
руки такъ, чтобы одинъ мѣшокъ былъ въ правой рукѣ
одного рабочаго и въ лѣвой рукѣ другого, а другой мѣ-
шокъ въ лѣвой рукѣ перваго и въ правой рукѣ второго
рабочаго; затѣмъ въ продолженіе ’/« или Ѵг часа оба ра-
бочіе качаютъ руками вверхъ и внизъ, при чемъ порохъ
пересыпается поперемѣнно изъ одного конца мѣшка въ
другой и обтирается объ холстъ.
Послѣ однодневной работы мѣшки должно выколачи-
вать и высушивать.
Приложеніе № 7.
Описаніе двойного гуттаперчеваго шара Ричардсона (черт. И).
Аппаратъ этотъ состоитъ изъ двухъ соединенныхъ
между собою, но не наглухо, гуттаперчевыхъ шаровъ:
помпы и резервуара, въ каждомъ изъ которыхъ вставленъ
клапанъ, могущій, въ случаѣ надобности, быть замѣнен-
нымъ другимъ. Шары эти изготовляются изъ черной ре-
зины; шаръ-помпа имѣетъ болѣе толстыя стѣнки чѣмъ
шаръ-резервуаръ; этотъ послѣдній окруженъ сѣткой изъ
прочныхъ пеньковыхъ нитокъ, и къ нему присоединена
гуттаперчевая трубка, длиною около 16 дм., съ внутреннимъ
діаметромъ около 0,25 дм.
Аппаратъ, въ холодное время года, слѣдуетъ хранить
въ отапливаемомъ помѣщеніи.
Толстостѣнный шаръ отъ долгаго неупотребленія
аппарата твердѣетъ; въ этомъ случаѣ передъ употребле-
ніемъ слѣдуетъ названный шаръ нѣсколько нагрѣть, подер-
жавъ недолго близъ огня, надъ плитой или у печки.
Употребленіе деревяннаго зажима, показаннаго на чер-
тежѣ, для накачиванія воздуха не обязательно; въ случаѣ же
надобности зажимъ долженъ быть изготовленъ въ самихъ
частяхъ.
Шары Ричардсона слѣдуетъ заказывать въ Русско-
Американской резиновой мануфактурѣ или же пріобрѣтать
отъ нея при посредствѣ магазиновъ резиновыхъ издЬлій,
ставя при этомъ вышеизложенное условіе относительно
сѣтки. Клапаны шаровъ отъ частаго употребленія аппарата
болѣе или менѣе скоро приходятъ въ неисправное состояніе,
и тогда дѣйствіе прибора дѣлается ненадежно.
Поэтому при заказѣ аппарата слѣдуетъ пріобрѣтать къ
каждому по 4 запасныхъ клапана, по два на шаръ.
— 90 —
Для испытанія герметичности ящиковъ чертежей при-
Л	•	178	96	29 ѵ
казовъ по Артиллеріи за №№ 1892~, 1893 г? 189*7 и футля-
ровъ съ зарядами изъ бураго призматическаго пороха
слѣдуетъ имѣть изогнутую латунную трубку, копецъ кото-
рой долженъ быть навинтованъ по формѣ очка, находя-
щагося во втулкахъ коробокъ и футляровъ, при этомъ
необходимо—кольцевое пространство, имѣющееся во втул-
кахъ у ящиковъ и футляровъ, заполнять снарядною мазью-
Для испытанія же ящиковъ чертежей приказовъ по Артил-
леріи за Хз№ ізЦ-р І8І07 и п&ТГ употребляютъ подобную’
же трубку, имѣющую въ одномъ концѣ слабо-коническій
видъ. Конусъ этотъ, при вставленіи въ отверстіе ящика,
смазываютъ снарядной мазью.
Шары Ричардсона служатъ, главнымъ образомъ, для об-
наруженія трещинъ въ мѣстахъ спайки въ коробкахъ (ящики
чертеж. приказовъ по Артиллеріи №№ 18у2 г, у893— и ^-) и
въ футлярахъ, для чего необходимо мѣста спайки (и швы)
намазывать помощью губки (или тряпки) мыльною водою,
при чемъ въ мѣстахъ самыхъ ничтожныхъ отверстій при
накачиваніи воздуха образуются пузыри, указывающіе
мѣсто сихъ отверстій.
Примѣчаніе. Въ ящикахъ чертежа ген.-лейт. Мина
(приказовъ по Артиллеріи № и послѣдующихъ)
цинковая коробка составляетъ одно цѣлое съ деревян-
нымъ ящикомъ, а потому при испытаніи этихъ ящи-
ковъ на герметичность нельзя обнаружить—имѣются ли
трещины въ названныхъ коробкахъ.
Къ шарамъ Ричардсона возможно весьма просто при-
способить открытый ртутный манометръ, какъ это показано
на прилагаемомъ чертежѣ, для испытанія не только герме-
тичности укупорки, но и для того, чтобы опредѣлить: вы-
держиваетъ ли укупорка установленное внутреннее давленіе.
Этотъ манометръ состоить изъ деревянной планки, на
которой укрѣплена помощью мѣдныхъ скобокъ стеклянная
— 91 —
трубка, діаметромъ около I1/» лн., изогнутая по формѣ
буквы II, съ параллельными вѣтвями длиною около 8 дм.
На означенную планку нанесена шкала атмосферныхъ дѣ-
леній, при чемъ 0 поставленъ на уровнѣ ртути, когда она
въ обѣихъ вѣтвяхъ стоитъ на одной высотѣ, приблизи-
тельно на 3 дм. Такъ какъ давленіе' въ. одну атмосферу
соотвѣтствуетъ высотѣ ртути въ 30 дм., а укупорка должна
выдерживать давленіе атм., то дѣленія манометра нане-
сены на планку вверхъ отъ нуля, на протяженіи 4? дм., съ
подраздѣленіями на дюймы. Когда ртуть поднимется отъ
нагнетанія воздуха до 3 дм.» а слѣдовательно въ другомъ
колѣнѣ опустится на 3 дм., то это будетъ соотвѣтствовать
давленію въ атм. Давленія же, выраженныя въ полу-
дюймахъ или цѣлыхъ дюймахъ съ этими частями, послѣ-
дователыю будутъ въ	т и атм.
Чтобы предупредить выбрасываніе ртути изъ мано-
метра, открытый конецъ трубки нѣсколько раздуваютъ,
дабы удобно было завязать кисеей, которая и будетъ пре-
пятствовать выбрасыванію ртути.
Для этой же цѣли можно дѣлать на длинномъ концѣ
трубки шарикъ съ отверстіемъ. Манометры слѣдуетъ зака-
зывать въ магазинахъ оптическихъ и физическихъ прибо-
ровъ. При испытаніяхъ укупорки на степень давленія слѣ-
дуетъ употреблять трехколѣнныя трубки, указанныя на
чертежѣ.
Манометръ при шарахъ Ричардсона полезно имѣть еще
для того, чтобы опредѣлить исправное дѣйствіе клапановъ
въ аппаратѣ. Для этого соединяютъ шары съ манометромъ
и производятъ опредѣленное давленіе; если послѣ этого
ртуть въ манометрѣ станетъ падать, то это покажетъ не-
исправность шаровъ.
Прііложеніе № 8.
Техническія условія на изготовленіе воздушнаго нагнетатель-
наго насоса (черт. С).
Насосъ долженъ быть рычажной системы и имѣть
діаметръ поршня въ 21/* дм., а ходъ его около 6Ѵ2 дм.
При насосѣ должны быть:
1)	Стеклянный открытый ртутный манометръ со шка-
лою ±з110 мм. и къ нему три запасныхъ манометрическихъ
трубки.
2)	Мѣдный кранъ-тройникъ.
3)	Двѣ резиновыя трубки къ крану-тройнику, длиною
въ І1/^ арш. каждая, съ внутреннимъ діаметромъ около
0,25 дм.
4)	Латунная изогнутая трубка: съ коническимъ кон-
цомъ—для пробы ящиковъ, не имѣющихъ навинтованнаго
очка, и съ стальной втулкой—для пробы ящиковъ и футляровъ
съ навинтованнымъ очкомъ.
Примѣчаніе. При большихъ давленіяхъ стальная
втулка должна быть употреблена предпочтительно
передъ латунной трубкой съ навинтованнымъ концомъ
такъ какъ при такой втулкѣ не нужно прибѣгать къ
снарядной мази.
Для соображеній при заказѣ прилатется детальный
чертежи» насоса, по которому уже изготовлялись для нѣ-
которыхъ частей названные приборы.
Такъ какъ размѣры и очертанія деталей не имѣютъ
существеннаго вліянія па исправное дѣйствіе насоса, то по-
этому могутъ быть допущены болѣе или менѣе значитель-
ныя отступленія въ означенныхъ размѣрахъ и очертаніяхъ,
показанныхъ на прилагаемомъ чертежѣ. Однако, необходимо
требовать (кромѣ указаннаго выше) еще, чтобы размѣры
94 —
крана-тройника и устройство трубочки съ волоснымъ отвер-
стіемъ въ манометрѣ не отличались отъ показанныхъ на чер-
тежѣ. Краны должны быть тщательно притерты къ своимъ
гнѣздамъ, а норпіень долженъ быть хорошо пригнанъ къ ци-
линдру. Для исправнаго дѣйствія этихъ частей онѣ должны быть
тщательно смазаны деревяннымъ или прованскимъ масломъ.
Повѣрка исправнаго дѣйствія нагнетательнаго воздушнаго
насоса.
Для этого закрываютъ оба крана, на которые надѣ-
ваются каучуковыя трубки, идущія къ испытуемой уку-
поркѣ, а третій кранъ ставятъ такъ, чтобы было сообщеніе
цилиндра съ манометромъ. Затѣмъ осторожно нагнетаютъ
воздухъ въ манометръ. Когда разность уровней ртути въ
манометрѣ достигнетъ, напр.. 6 дм., прерываютъ помощью
этого же крана сообщеніе цилиндра съ манометромъ. Если
насосъ исправенъ, и краны нигдѣ не пропускаютъ воздуха,—
ртуть въ манометрѣ не должна падать.
Подобнымъ же порядкомъ можно испытать—нѣтъ ли
пропуска воздуха въ мѣстахъ соединенія гуттаперчевой
трубки съ насосомъ и съ втулкой, вставляемой въ отверстіе
испытуемаго ящика или футляра.
Эти испытанія нужно производить отдѣльно надъ ка-
ждой трубкой. Для этого одинъ кранъ закрываютъ, а на
другой надѣваютъ гуттаперчевую трубку, на свободномъ
концѣ которой укрѣпляютъ упомянутую втулку. Затѣмъ,
зажавъ плотно пальцами руки отверстіе во втулкѣ, во всю
систему манометра и гуттаперчевой трубки нагнетаютъ* воз-
духъ. Когда манометръ покажетъ давленіе воздуха, напр.,
6 дм., производятъ разобщеніе цилиндра съ манометромъ
и наблюдаютъ показаніе манометра. Если при этомъ ртуть
въ немъ не падаетъ, то соединеніе трубки съ насосомъ и
втулкой—исправно.
— 95 -
Воздушный насосъ употребляется, главнымъ образомъ,
въ тѣхъ случаяхъ, когда встрѣтится надобность знать:
выдерживаетъ ли укупорка установленное внутреннее давле-
ніе, а именно для ящиковъ чертежа ген.-лейт. Мина въ
'/в атм., а для футляровъ и ящиковъ съ коробками изъ
оцинкованнаго желѣза въ */* атм.
Приложеніе № 9.
Перечень образцовъ укупорки, для дымнаго и бездымнаго пороха,
въ зарядахъ и не въ зарядахъ.
	.Ѵг.Ѵе по порядку. |	1	! Сортъ и количество пороха, іпРикаяьг и циркуляры Наименованіе укупорки.	іп0 Артиллеріи съ ;оии- помѣщающагося въ укупоркѣ. ;саш8МЪ и чертежами укупорки. і
I
1 Жестянки трехъ ряя-
. мѣровъ (въ 1 фн., 2 фи.
’ и 3 фн.). укладываемыя
въ деревянный ящикъ.
Въ каждомъ ящикѣ:
I. 9 трехъ-фунт.
15 двухъ-фунт.
63 одно-фунт.
3 нуда пороха.
І
і
• Инструкція на
' пріемъ пороха, нвд.
! ІН78 г.
Приказъ по Ар-
тиллеріи Л? 59
1887 г. и дополи іі-
, тельный къ нему
циркуляръ У? 56—
Л887 г.
2 Деревянныя бочки съ
равендучными мѣтками.
3 Деревянныя бочки съ
резиновыми мѣшками.
Зерненые сорта пороха съ
чернымъ углемъ отъ 3-хъ до
3’’2 ігуд.
Бездымный ружейный 2 нуда.
Бездымный крошеный .марки
І1.К.0. около 1 пд. 6 фн.
Малодымн. ружсйн. 1 ... гі„г,
> пушечн. / *>"
Ружейный порохъ съ бурымъ
углемъ 3 луда.
Крупнозернистый З1/» пуда.
Бездымн. ружейн. Р,-з пуда.
Тоже, какъ въ
№ 1; приказъ но
Артиллеріи Л? 40-
1889 г. и цирку-
ляръ по Артилле-
ріи № 28—1892 г.
•і Герметическія жестян-
ки, укладываемыя по двѣ»
і въ ящикъ.
5 ; Деревянные ящики съ
привинтными или вы-
движными крышками.
Ружейный порохъ съ бурымъ
углемъ 3 луда (въ каждой по
І’/з луда).
Бездымный ружейный во
2 дуда (до 1 вуду въ каждой).
і Для чернаго призматическаго
пороха плотности 1,69 и 1,75.
Около 3 пуд. въ ящикѣ.
! Тоже, какъ въ
М 1: приказъ но
Артиллеріи № 40—
1892 г. и цирку-
ляръ по Артилле-
ріи № 28—1892 г.
Тоже, какъ въ
№ 1.
Тоже,	какъ	въ
№ 1.
какъ
6 Герметическіе деревян-
ные ящики съ цинко-
выми коробками.
Для храненія бураго призма- Тоже,
тическаго -пороха около 3 пуд. •№ 1.
7
— 98 —
по порядку.
Наименованіе укупорки.
!
I
। Сортъ и количество пороха,
I помѣщающагося въ укупоркѣ.
Приказы и циркуляры
но Артиллеріи съ опи-
саніемъ и чертежами
укупорки.
7
Герметическіе ящики । Для храненія ііриэматпче-
для крѣпостныхъ орудій скаго, крупнозернистаго и ар-
чертежа г.-л. Петрушев-; тиллерійскаго* пороха въ заря-
скаго.	। дахъ. Въ ящикѣ помѣщается
пороха отъ 12 пуд. до 5 пуд.
130 фун. въ зависимости отъ
размѣровъ самого ящика (боль-
шой и малый) и сорта пороха.
Приказы по Ар-
тиллеріи № 15 —
1883 г, и № 85
1886 г.
8	Герметическіе ящики	Для храненія призматиче-	Приказы по Ар-
	чертежа г.-л. Мина для	скаго, крупнозернистаго пли артиллерійскаго пороха. Въ	тиллеріи № 68—
	осадныхъ и крѣпостныхъ		1886 г., № 5-
	орудій. і	ящикѣ помѣщается пороха: въ осадныхъ отъ 3 пуд. 15 фун. до 2 пуд. 16 фун., въ крѣпост- ныхъ отъ 4 пуд. 8 фун. до 2 пуд. 9 фун.	1890 г., № 10- 1891 г. и № 122 - 1891 г. и цирку- ляръ № 27—1891 г.
9
10
Герметическія коробки
изъ оцинкованнаго же-
лѣза въ деревянныхъ
ящикахъ для осадныхъ и I рядахъ
крѣпостныхъ орудій. Вѣсъ ™
Для храненія призматиче-
скаго, крупнозернистаго и ...................„
артиллерійскаго пороха въ за-!1892 г., № 96—
!	п не въ зарядахъ. 1893 г. и № 29—
| Вѣсъ пороха въ коробкѣ остался : 1894 г. и цирку-
I тотъ же, какъ и въ предыду- лиры № 72— 1894 г.
I щихъ ящикахъ.	и № 24 —.1895 г.
Приказы по Ар-
тиллеріи № 178—
и № 24—1895 г.
Герметическія коробки | Для храненія бездымнаго но- Приказы по Ар-
инъ оцинкованнаго же-1 роха въ зарядахъ и не въ за- тиллеріи № 144—
лѣва въ деревянныхъ 1 рядахъ. Въ коробкѣ помѣщается 11895 г. “ "лл
> ящикахъ для орудій осад------ — п -- * — — лппп
ной и крѣпостной артил-
леріи.
пороха отъ 2 до 4 пуд. въ за- 1896 г
висимостл отъ размѣровъ ко-
робки.
Приказы по Ар-
№ 136-
п № 99—
1897 г. и цирку-
ляръ № 83—1895 г.
11	Герметическіе футляры	Для укупорки зарядовъ изъ	Приказъ по Ар-
	изъ оцинкованнаго же-	бураго призматическаго пороха	тиллеріи М 92—
	лѣза.	къ 11-дм. пушкамъ обр. 1877 г. Вѣсъ заряда около 145 фун.	1888 г.
Приложеніе № 10.
'Перечень приказовъ и циркуляровъ по Артиллеріи и журналовъ
Артиллерійскаго Комитета, относящихся до расположенія и
устройства порохохранилищъ, содержанія въ нихъ пороха и о
приборахъ, необходимыхъ при порохохранилищахъ.
1.	О расположеніи и устройствѣ порохохранлмгщъ и со-
держаніе въ нихъ пороха.
1)	Приказъ по Артиллеріи № 85—1875 г., съ прило-
женіемъ высочайше утвержденныхъ правилъ о торговлѣ
охотничьимъ порохомъ, храненіи и перевозкѣ пороха и осо-
быхъ дополнительныхъ къ нпмъ постановленій.
2)	Приказъ по Артиллеріи № 152—1875 г., съ прило-
женіемъ Инструкціи на храненіе и отпускъ пороха въ крѣ-
постяхъ и артиллерійскихъ складахъ.
3)	Приказъ по Артиллеріи № 111—1875 г., съ прило-
женіемъ списка предосторожностямъ, кои необходимо со-
блюдать при храненіи и перевозкѣ охотничьяго пороха.
4)	Временныя правила и постановленія о частныхъ скла-
дахъ взрывчатыхъ веществъ для надобностей горнозаводской
и соляной промышленности, объявленныя въ Собраніи уза-
коненій и распоряженій правительства, издаваемомъ при
Правительствующемъ Сенатѣ, № 60—1882 г. и № 3—1883 г.
5)	Правила храненія въ артиллерійскихъ складахъ
прессованнаго пироксилина. Изд. 1893 г.
6)	№ 197—1897 г. По поводу мѣръ, проектированныхъ
для огражденія пороховыхъ погребовъ Медвѣжьяго Стана
ютъ лѣсныхъ пожаровъ.
Мѣры признаны цѣлесообразными; сдѣланы къ нимъ нѣ-
которыя дополнительныя указанія.
— 100 —
7)	№ 246—1887 г. По поводу предположенныхъ къ
постройкѣ новыхъ пороховыхъ погребовъ на Шлиссель-
бургскомъ пороховомъ заводѣ.
Дано указаніе, что въ нѣкоторыхъ частныхъ случаяхъ
возможно допускать въ расположеніи порохохранилищъ отсту-
пленія отъ общихъ правилъ.
8)	Циркуляръ по Артиллеріи № 54—1884 г., о наиме-
нованіи Дороховъ.
9)	Приказъ по Артиллеріи № 192—1884 г., относи-
тельно знаковъ на призмахъ пороха обыкновенной и большой
плотности.
10)	Приказъ по Артиллеріи № 150—1882 г., о на-
кладныхъ при передачѣ пороха изъ склада въ складъ.
11)	Приказы по Артиллеріи №№ 55 и 193—1884 г. и
журналы Артиллерійскаго Комитета. №№ 258 и 690—1887 г.
и № 679—1890 г., объ упадкѣ зерненыхъ сортовъ пороха
при перевозкѣ, просѣиваніи и просушкѣ.
12)	Приказъ по Артиллеріи № 56—1885 г. и журналы
Артиллерійскаго Комитета № 145—1885 г., 423—1889 г.
и № 528—1890 г., о храненіи зерненыхъ сортовъ пороха
непремѣнно въ бочкахъ съ равендучными мѣшками.
13)	№ 457—1890 г., по вопросу объ отмѣнѣ стелажей
въ порохохранилиіцахъ.
Указаны случаи, когда, возможно не строить стелажей въ
порохохранилищахъ.
14)	№ 696—1891 г. По поводу донесенія Начальника
артиллеріи Одесскаго военнаго округа о недостаткахъ въ
расположеніи пороховыхъ погребовъ Херсонскаго склада.
Постановлено что для устраненія опасности отъ чрезвы-
чайно близкаго расположенія пороховыхъ погребовъ означеннаго
склада отъ жилыхъ отапливаемыхъ помѣщеній, необходимо
перенести Херсонскій складъ въ другую мѣстность, удовлетво-
ряющую установленнымъ требованіямъ.
15)	№ 571—1892 г. и № 372—1893 г. По поводу ра-
портовъ Начальника артиллеріи Одесскаго военнаго округа
- 101 —
о .мѣстности, избранной для постройки пороховыхъ погре-
бовъ Херсонскаго склада.
Въ обоихъ случаяхъ избранная мѣстность оказалась не-
удовлетворяющей требуемымъ условіямъ для устройства на вей
пороховыхъ погребовъ.
16)	Приказъ по Артиллеріи № 135—1892 г., съ при-
ложеніемъ «Положенія о вооруженіи крѣпостей».
17)	Приказъ по Артиллеріи № 37—1889 г., о допу-
щеніи устройства цементныхъ и асфальтовыхъ половъ въ
порохохранилищахъ. (Жур. Арт. Ком. № 534—1888 г.).
18)	№№ 27 и 368—1891 г. О размѣщеніи пороха и
снарядовъ въ порохохранилищахъ крѣпостей.
Постановлено снестись съ Главнымъ Инженернымъ упра-
вленіемъ о передѣлкѣ стелажей для болѣе плотнаго размѣще-
нія на нихъ бочекъ съ порохомъ.
19)	Циркуляръ по Артиллеріи № 34—1891 г., о размѣ-
щеніи пороха въ порохохранилищахъ крѣпостей.
20)	Циркуляръ по Артиллеріи № 65—1892 г., объ
употребленіи нефтяного сала X» 3 для смазки трущихся
частей въ пороховыхъ погребахъ.
21)	№ 722—1888 г. По поводу переписки, возбужден-
ной Комендантомъ Новогеоргіевской крѣпости, объ устраненіи
сырости пороховыхъ погребовъ въ названной крѣпости.
Постановлено: 1) что въ нѣкоторыхъ пороховыхъ погребахъ
названной крѣпости, безъ ихъ осушенія, дальнѣйшее храненіе
пороха въ негерметической укупоркѣ невозможно; 2) образовать
на мѣстѣ Комиссію, которая должна указать мѣры для осу-
шенія порохохранилищъ.
22)	Журналы Комисіи по пересмотру инструкціи для
пріема, храненія и отпуска пороха въ крѣпостяхъ и скла-
дахъ № 1 отъ 13 Декабря 1884 г., № 2 отъ 9 Апрѣля
1890 г. и рапортъ въ Главное Артиллерійское управленіе
Предсѣдателя этой Комиссіи генерала Гадолина, отъ 13 Де-
кабря 1888 г. № 18.
Въ этихъ свѣдѣніяхъ высказаны общія соображенія отно-
сительно веденія вентиляціи пороховыхъ поі’ребовъ.
— 102 —
23)	№ 467—1889 г. По поводу рапорта г.-м. Филипенко-
№ 28—1889 г. относительно примѣненія мѣръ, проектиро-
ванныхъ Комиссіею по измѣненію инструкціи для пріема,
храненія и отпуска пороха въ крѣпостяхъ и складахъ.
Принято къ свѣдѣнію заявленіе г.-м. Филипенко, что
Инженерное вѣдомство сдѣлаетъ все необходимое къ улучшенію
пороховыхъ погребовъ въ Новогеоргіевской крѣпости въ отно-
шеніи устраненія въ нихъ сырости. Постановлено копію съ
отчета г.-м. Филипенко, о командировкѣ, разослать по крѣпо-
стнымъ артиллеріямъ для соображеній.
24)	№ 490—1895 г. О степени влажности воздуха во
вновь устроенныхъ погребахъ Казанскаго военнаго округа
для храненія бездымнаго пороха.
Высказано, что храненіе въ погребахъ бездымнаго пороха
въ негерметической укупоркѣ не допускается, если въ погре-
бахъ влажность будетъ выше 83<>/о; постановлено снестись съ
Главнымъ Инженернымъ управленіемъ объ осушеніи вновь,
выстроенныхъ погребовъ въ названномъ округѣ.
25)	№ 458—1894 г. О допущеніи хранить въ запасныхъ
и расходныхъ погребахъ пироксилиновыхъ разрывныхъ за-
рядовъ къ фугаснымъ бомбамъ.
26)	№ 532—1895 г. Съ представленіемъ инструкціи на
храненіе пороха въ крѣпостяхъ и складахъ.
Постановлено передать проектъ инструкціи на заключеніе
Главнаго Инженернаго управленія и снестить съ этимъ упра-
вленіемъ о томъ, чтобы при составленіи проектовъ ворохохра-
нилищъ проекты эти обсуждались совмѣстно съ мѣстнымъ
артиллерійскимъ начальствомъ.
27)	№ 259—1896 г. По поводу вопроса Комиссіи по
устройству казармъ относительно расположенія бригадныхъ
пороховыхъ погребовъ.
Постановлено, чтобы разстояніе между пороховыми погре-
бами и жилыми помѣщеніями бригады было не менѣе 60 саж.у
при чемъ погреба должны быть обнесены, по крайней мѣрѣ
съ трехъ сторонъ, земляными валами. Въ указанномъ разстояніи
можно располагать пороховые погреба отъ границъ частныхъ
земель и построекъ, но при условіи, чтобы въ этомъ случаѣ
-- 103 —
четвертая открытая сторона погреба была ограждена земля-
нымъ траверсомъ, если только она находится ближе 200 саж.
отъ упомянутыхъ земель и построекъ.
28)	№ 521—1896 г. По поводу запроса Главнаго
Инженернаго управленія о расположеніи пороховыхъ по-
гребовъ относительно жилыхъ построекъ.
Подтверждено постановленіе Комитета, выраженное въ
журналѣ № 521—1896 г.
29)	№ 167—1896 г. По вопросу о разрѣшеніи не упо-
треблять рогожъ въ сырыхъ пороховыхъ погребахъ.
Подтверждено о необходимости имѣть рогожи на стела-
жахъ при храненіи вороха въ негерметической укупоркѣ; вы-
сказано, что въ Михайловскую крѣпость слѣдуетъ доставлять
порохъ непремѣнно въ герметической укупоркѣ.
30)	№ 225—1897 г. Объ утвержденіи инструкціи на
храненіе, пріемъ и отпускъ пороха въ крѣпостяхъ и складахъ.
Постановлено составленный проектъ инструкціи объявить
для руководства въ приказѣ по Артиллеріи съ тѣмъ, чтобы къ
концу 1899 г. крѣпости и склады представили на нее свои
замѣчанія.
31	^Журналъ Комиссіи по вооруженію крѣпостей № ^92—
1897 г. О потребности крѣпостей въ пороховыхъ погребахъ.
Комиссія въ атомъ журналѣ, между прочимъ, установила
номенклатуру пороховыхъ погребовъ въ крѣпостяхъ.
32)	Правила снабженія сухопутныхъ крѣпостей пред-
метами матеріальной части артиллеріи, изд. 1888 г.
33)	№ 76—1893 г. О совмѣстномъ храненіи бездымнаго
пороха съ прежними сортами пороха.
Постановлено: бездымный порохъ слѣдуетъ, но возможности
хранить отдѣльно отъ прежнихъ сортовъ пороха, но за недо-
статкоімъ помѣщеній допускать совмѣстное храненіе бездымнаго
и обыкновеннаго пороховъ; при этомъ высказано, что темпе-
ратура воспламененія бездымнаго пороха ниже, чѣмъ обыкно-
веннаго, и онъ болѣе чувствителенъ къ ударамъ.
34)	№ 78—1893 г. О правилахъ сдачи бездымнаго
пороха въ склады артиллерійскаго вѣдомства.
Постановлено представленныя правила принять временно
къ руководству.
— 104
35)	№ 73—1893 г. О громоотводахъ на пороховыхъ
погребахъ.
Постановлено просить Главное Инженерное управленіе:
1) объ установкѣ громоотводовъ на пороховомъ погребѣ 17
артиллерійской бригады и 2) о доставленіи въ артиллерійскія
части описанія и инструкціи на употребленіе прибора для по-
вѣрки исправнаго дѣйствія громоотводовъ.
36)	№ 240—1896 г. По поводу рапорта Варшавскаго
окружного артиллерійскаго управленія о громоотводахъ.
Постановлено не ставить громоотводовъ на сараяхъ съ
огнестрѣльными припасами, если эти сараи предоставлены ба-
тареямъ по отводу или по найму.
37)	№ 153—1897 г. О выборѣ системы громоотводовъ
для зданій Петроградскаго склада огнестрѣльныхъ при-
пасовъ.
Постановлено вопросъ этотъ передать на заключеніе
Главнаго Инженернаго управленія.
38)	№ 50—1897 г. По вопросу о заготовленіи баро-
метровъ для артиллерійскихъ складовъ.
Постановлено барометровъ больше не заготовлять для
артмл; іері йс кихъ складовъ.
39)	№ 168—1892 г. О порчѣ насѣкомыми стелажей
пороховыхъ погребовъ Одесскаго военнаго округа.
Постановлено порохохранилища, зараженныя жукомъ-то-
чильщикомъ, дезинфицировать нафталиномъ или дегтемъ, раз-
мѣщая около зараженныхъ мѣстъ стелажей и пороховыхъ бо-
чекъ нафталинъ, зашитый въ мѣшочки, или же разставляя
сосуды съ дегтемъ. Для устраненія возможности занесенія въ
пороховые погреба названныхъ насѣкомыхъ, обручи на поро-
ховыхъ бочкахъ слѣдуетъ очищать отъ коры и изготовлять
изъ совершенно здороваго дерева.
40)	Приказъ по артиллеріи № 183—1897 г. О разсылкѣ
и принятіи къ руководству инструкціи, изд. 1897 г., съ при-
ложеніемъ вѣдомости артиллерійскимъ частямъ и учрежде-
ніямъ, коимъ инструкція высылалась.
41)	Циркуляръ Г. А. У. № 74—1899 г. О храненіи
малодымнаго пороха.
— 105 —
42)	Циркуляръ Г. А. У. № 53—1900 г. Объ опредѣ-
леніи сроковъ служебной пригодности малодымнаго пороха.
43)	Циркуляръ Г. А. У. № 66—1900 г. О совмѣстномъ
храненіи малодымнаго и бездымнаго пороховъ съ дымнымъ.
Воспрещено бездымные и малодымные пороха хранить
въ одномъ помѣщеніи съ дымными.
44)	Циркуляръ Г. А. У. № 59—1901 г. О чертежѣ
отвертки для отвинчиванія шуруповъ бляшки герметиче-
скихъ коробокъ для укупорки пороха.
Къ циркуляру приложенъ чертежъ отвертки для бляшки
къ отверстію въ герметическихъ пороховыхъ коробкахъ, пред-
назначенному для пробы коробокъ на герметичность.
45)	Циркуляръ Г. А. У. № 17—1902 г. Объ отмѣнѣ
покрыванія половиками стелажей, на которыхъ помѣщается
дымный порохъ въ негерметической укупоркѣ.
Стелажи покрываются рогожами. При герметическихъ
ящикахъ стелажи не покрываются.
46)	Циркуляръ Г. А. У. № 25—1903 г. Объ измѣне-
ніяхъ въ инструкціи на пріемъ, храненіе и отпускъ пороха
въ крѣпостяхъ и складахъ, изданіе 1897 г.
Исправленія касаются вопроса о способахъ просушки и
исправленія дымнаго пороха.
47)	Циркуляръ Г. А. У. № 15—1904 г. О продолжи-
тельности служебной пригодности бездымнаго холостого
пороха.
Холостой порохъ признается безопаснымъ, въ отношеніи
храненія, въ теченіе 2-хъ лѣтъ, при чемъ указанный срокъ
исчисляется съ года, непосредственно слѣдующаго за годомъ
изготовленія пороха, проставляемаго на укупоркѣ.
48)	Циркуляръ Г. А. У. № 30—1905 г. Объ измѣненіи
чертежа отвертки къ ящикамъ для герметической укупорки
пороха.
Указаны размѣры лезвій отвертокъ.
49)	Циркуляръ Г. А. У. № 41—1904 г. Объ отверткѣ
для отвинчиванія шуруповъ бляшки, закрывающей отверстіе,
— 106 —
назначенное для пробы пороховыхъ ящиковъ на герметич-
ность (допол. Цирк. Г. А. У. 1901 г» № 59).
Чертежъ отвертки объявляется взамѣнъ соотвѣтствующаго
чертежа циркуляра 1901 г. № 59.
50)	Циркуляръ Г. А. У. № 70—1906 г. съ перечнемъ
исправленій и дополненій въ «Инструкціи на пріемъ, хра-
неніе и отпускъ пороха въ крѣпостяхъ и складахъ 1897 г.»
Внесены исправленія въ чертежи отвертокъ для отвинчи-
ванія различныхъ винтовъ, имѣющихся у пороховыхъ ящиковъ.
51) Циркуляръ Г. А. У. № 40—1907 г. Объ измѣненіи
редакціи вышеуказанныхъ исправленій и дополненій.
52)	Циркуляръ Г. А. У. № 61—1907 г. О замѣнѣ вой-
лочныхъ кенегъ какъ для рабочихъ, такъ для началь-
ствующихъ лицъ резиновыми калошами.
53)	Циркуляръ Г. А. У. № 31—1908 г. О пеньковыхъ
матахъ, служащихъ для покрытія пола въ порохохрани-
лищахъ.
Указано, что означенные пеньковые маты должны быть
несмолеными.
54)	Циркуляръ Г. А. У. № 119—1910 г. О срокѣ слу-
жебной пригодности бездымнаго холостого пороха.
Указаны общій срокъ служебной пригодности пороха, по-
рядокъ и способъ его контролированія и уничтоженія.
55)	Циркуляръ Г. А. У. № 46—1911 г. О распростра-
неніи п. 3-го Циркуляра Г. А. У. 1910 г. № 119 на холостые
заряды и холостые ружейные патроны.
Пунктъ 3-й имѣлъ въ виду лнпіь холостой бездымный
порохъ, хранившійся въ округахъ—Одесскомъ. Кавказскомъ и
Туркестанскомъ.
56)	Циркуляръ Г. А. У. № 196—1912 г. Объ измѣне-
ніи срока служебной пригодности бездымнаго холостого
пороха.
Общій срокъ пригодности для службы холостого пороха
указанъ въ 8 и 6 лѣтъ, при чемъ послѣдній срокъ относится
до странъ съ жаркимъ климатомъ, Указываются способъ и по-
рядокъ повѣрочныхъ испытаній.
— 107 —
57)	Циркуляръ Г. А. У. № 8—1913 г. О таблицѣ обо-
значеній сортовъ пороха.
Приложена таблица сортовъ пороха.
58)	Циркуляръ Г. А. У. № 35—1911 г. О порядкѣ
уничтоженія сжиганіемъ бездымнаго пороха, получаемаго
отъ разрядки въ артиллерійскихъ складахъ негодныхъ 3-хъ
лин. холостыхъ тупоконечныхъ боевыхъ винтовочныхъ па-
троновъ.
Порохъ уничтожается распоряженіемъ начальниковъ артил-
леріи въ округахъ; свѣдѣнія объ уничтоженномъ порохѣ въ
Г. А. У. представляются согласно Прик. по Воен. Вѣд. №210--
1900 г.
59)	Циркуляръ Г. А. У. № 98—1914 г. О храненіи
малостойкаго пороха и зарядовъ изъ такого пороха и о
порядкѣ замѣны сломавшихся деревянныхъ ящиковъ для
укупорки пороха и зарядовъ.
Малостойкіе пороха, до отправки на заводы, должны хра-
ниться отдѣльно отъ исправнаго боевого комплекта.
2.	О ^іе/ахрометрахъ и фонаряхъ.
1)	№ 159—1886 г. О замѣнѣ гигрометровъ Реньо пси-
хрометрами.
Постановлено замѣнить гигрометры психрометрами съ
вентиляторомъ, по образцу, имѣющемуся на Главной Физиче-
ской Обсерваторіи.
2)	№ 40—1887 г. Отзывъ Главной Физической Обсер-
ваторіи, о пріобрѣтеніи психрометровъ для складовъ и крѣ-
постей. .
Постановлено пріобрѣсти, черезъ посредство Главной Фи-
зической Обсерваторіи, по одному психрометру съ ручнымъ
вентиляторомъ на каждую крѣпость и складъ.
3)	№ 47—1888 г. О заготовленіи для крѣпостей вто-
рыхъ экземпляровъ психрометровъ.
Постановлено для крѣпостей имѣть два экземпляра пси-
хрометровъ.
— 108 —
4)	№ 482—1889 г. По вопросу о примѣненіи психро-
метра съ ручнымъ вентиляторомъ для опредѣленія влажности
въ пороховыхъ погребахъ крѣпостныхъ артиллерій.
Даны указанія для производства наблюденій надъ этимъ
приборомъ.
Постановлено вторые экземпляры психрометровъ доя
крѣпостей пріобрѣсти съ часовымъ механизмомъ.
5)	№ 23—1891 г. По поводу рапорта начальника Одес-
скаго артиллерійскаго склада о замѣнѣ въ психрометрѣ
желѣзныхъ частей мѣдными.
Постановлено желѣзныя оси и чугунный маховикъ въ
психрометрахъ обшивать кожей пли толстымъ солдатскимъ
сукномъ, а трущіяся части смазывать деревяннымъ масломъ
или нефтянымъ саломъ.
6)	№ 82—1893 і\ По поводу рапорта Усть-Двинской
крѣпостной артиллеріи о психрометрахъ съ ручнымъ вен-
тиляторомъ.
Даны указанія на употребленіе этого психрометра и пред-
ставлено его описаніе.
7)	№ 309—1893 г. Съ представленіемъ чертежей и
инструкціи на употребленіе психрометровъ съ часовымъ
механизмомъ.
8)	№ 98—1894? г. По поводу рапорта Омскаго склада
о психрометрахъ.
Подтверждено, что для складовъ слѣдуетъ заготовлять
психрометры съ часовымъ механизмомъ, по образцу, доста-
вленному въ Главное Артиллерійское Управленіе изъ Главной
Физической Обсерваторіи.
9)	№ 98—1895 г. По поводу рапорта Приамурскаго
окружнаго артиллерійскаго управленія о таблицахъ къ пси-
хрометру.
Постановлено Хабаровскій складъ снабдить психрометромъ
съ часовымъ механизмомъ, съ двумя запасными къ нему тер-
мометрами и таблицами для вычисленій метеорологическихъ
наблюденій, изданными Петроградской Академіей Наукъ-
Приложены чертежи и описанія этого прибора.
— 109 —
10)	№ 165—1895 г. По поводу рапорта Усть-Двинской
крѣпостпой артиллеріи о психрометрахъ съ ручнымъ венти-
ляторомъ.
Представлены чертежи и инструкція на употребленіе пси-
хрометровъ, взамѣнъ такихъ же свѣдѣній, приложенныхъ къ
журналамъ Комитета за №№ 82 и 309—1893 г.
11)	№ 18—1897 г. По вопросу о заготовленіи психро-
метровъ для Кронштадтской крѣпостной артиллеріи.
Постановлено заказывать психрометры съ часовымъ ме-
ханизмомъ по конкуренціи у оптика г. Рихтера или въ ма-
стерской метеорологическихъприборовъФ. Мюллера; приложены
правила употребленія психрометровъ; признано нужнымъ, чтобы
офицеры, командируемые на Орудійный заводъ для занятій по
электричеству, были ознакомлены съ устройствомъ и употре-
бленіемъ психрометровъ.
12)	№ 40—1897 г. По поводу заказа, психрометровъ
для Свеаборгской крѣпости.
Постановлено запросить крѣпости—какое количество пси-
хрометровъ онѣ признаютъ нужнымъ имѣть на крѣпость.
13)	Приказъ по Артиллеріи .№ 169—1867 г. съ при-
ложеніемъ чертежа сѣтчатаго фонаря съ лампадкою для
пороховыхъ погребовъ.
14)	№ 50—1887 г. О производствѣ работъ въ порохо-
выхъ погребахъ крѣпостей при освѣщеніи фонарями.
Допущена нагрузка и разгрузка пороха въ ночное время
и въ темныхъ погребахъ.
15)	№ 592—1894 г. По поводу результатовч> сравни-
тельныхъ испытаній электрическаго и съ водянымъ резер-
вуаромъ фонарей для порохохранилищъ.
Оба фонаря оказались неудовлетворительны; допущено
въ сѣтчатыхъ фонаряхъ употреблять толстыя каретныя стеа-
риновыя свѣчи, по 4 на фунтъ.
— 110 —
3.	О воздушномъ нагнетательномъ насосѣ, шарахъ Ри-
чардсона и термометрахъ.
1)	№ 691—1889 г. Но вопросу объ испытаніи на гер-
метичность ящиковъ чертежа приказа по Артиллеріи № 68—
1885 г.
Постановлено эти ящики испытывать на герметичности
помощью воздушнаго нагнетательнаго насоса; представлены
чертежъ насоса и техническія условія на его заказъ.
2)	№ 160—1890 г. По вопросу о снабженіи береговыхъ
крѣпостныхъ артиллерій шарами Ричардсона для пробы на
герметичность футляровъ съ зарядами изъ бураго призма-
тическаго пороха.
Постановлено разослать въ береговыя крѣпости для опыта
по два экземпляра названныхъ аппаратовъ; представлена ин-
струкція на употребленіе шаровъ Ричардсона.
3)	№ 438—1890 г. По вопросу о замѣнѣ ртутнаго ма-
нометра металлическимъ въ насосѣ для пробы герметиче-
скихъ ящиковъ.
Предложено Инструментальному Отдѣлу выяснить—нельзя
ли къ упомянутому прибору и шарамъ Ричардсона приспосо-
- бить металлическій манометръ.
4)	№ 442—1892 г. О техническихъ условіяхъ на пріемъ
и испытаніе воздушныхъ нагнетательныхъ насосовъ.
Представленъ детальный чертежъ насоса и вновь пере-
смотрѣнныя техническія условія на его изготовленіе.
5)	№ 115—1893 г. По поводу рапорта Варшавскаго
окружнаго артиллерійскаго управленія о неисправности воз-
душнаго насоса.
Дано указаніе относительно исправленія насоса.
6)	№ 159—1896 г. По поводу заявленія фирмы Лая-
гензипенъ относительно нѣкоторыхъ измѣненій въ чертежѣ
воздушнаго насоса.
Разрѣшено въ устройствѣ воздушнаго насоса сдѣлать
отступленія отъ существующаго чертежа названнаго прибора
— 111 —
7)	№ 60—1896 г. О заготовленіи максимальныхъ тер-
мометровъ для Асхабадскаго склада.
Постановлено въ порохохранилищахъ, въ которыхъ хра-
нится бездымный порохъ, имѣть термометръ, показывающій
наибольшія температуры, и термометръ (Сикса), показывающій
наибольшія и наименьшія температуры. Приложены чертежи и
описаніе этихъ приборовъ.
8)	№ 9—1897 г. О неисправности термометра, выслан-
наго въ Хабаровскій складъ.
Указаны способы для исправленія термометровъ съ раз-
рывомъ столбика ртути.
