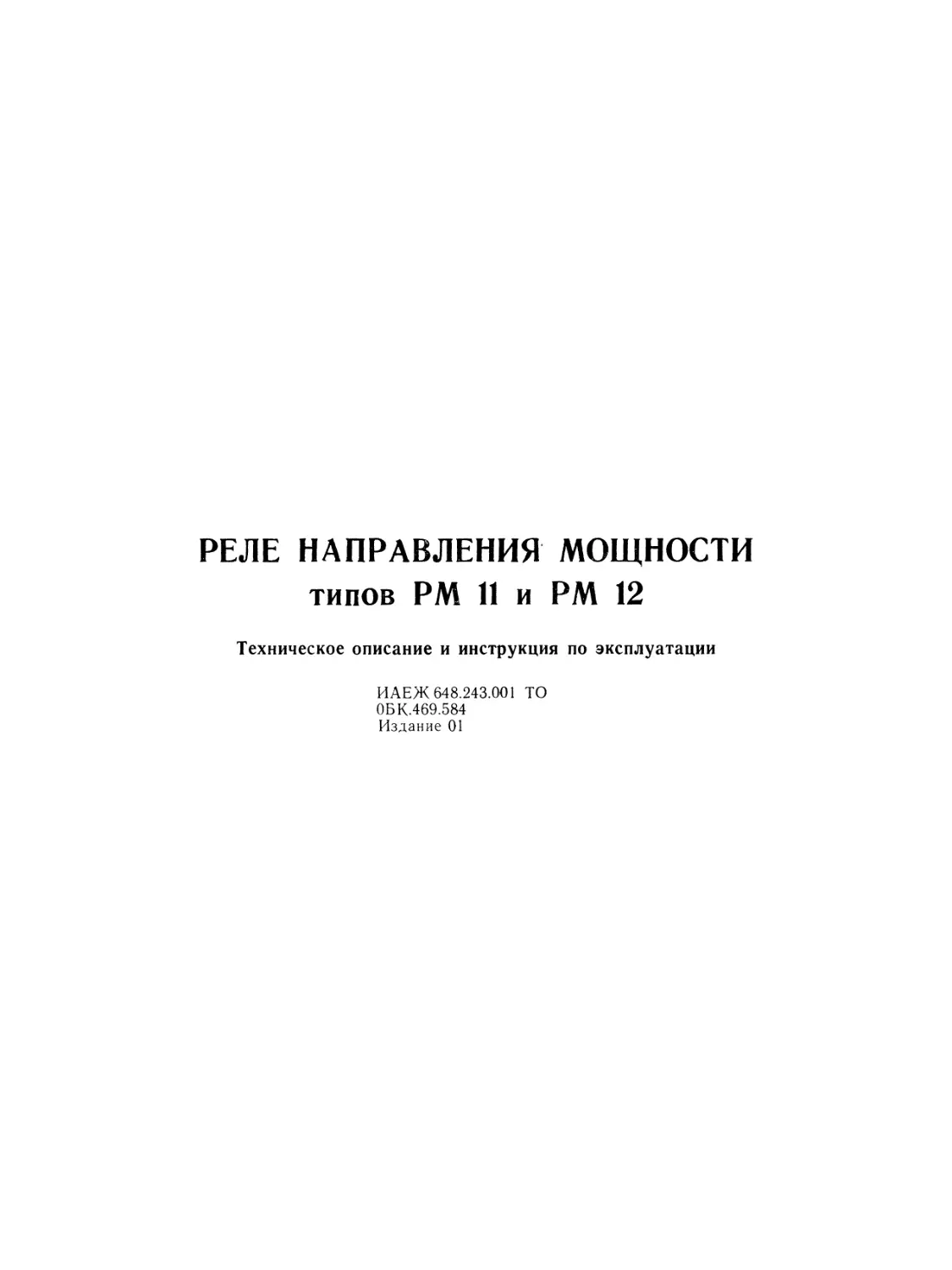

РЕЛЕ НАПРАВЛЕНИЯ МОЩНОСТИ
типов РМ 11 и РМ 12
Техническое описание и инструкция по эксплуатации
ИАЕЖ 648.243.001 ТО
0БК.469.584
Издание 01

ВНИМАНИЕ!
До изучения инструкции .реле не включайте!
В связи с систематически проводимыми
работами по совершенствованию конструкции и
технологии изготовления возможны некоторые
расхождения между описанием и поставленным изделием,
не влияющие на изделие, на условия его монтажа
и эксплуатацию.
1. ВВЕДЕНИЕ
В настоящем «Техническом описании и
инструкции по эксплуатации» (ТО) содержатся
необходимые сведения по эксплуатации, обслуживанию и
регулированию реле направления мощности типов
РМ11 и РМ12 (в дальнейшем именуемые реле)
юбщего .назначения для нужд народного хозяйства,
а также для поставок на экспорт.
Надежность и долговечность реле
обеспечивается не только качеством самого устройства, но
и правильным соблюдением режимов и условий
эксплуатации, поэтому выполнение всех
требований, изложенных в настоящем ТО является
обязательным.
При формулировании заказов необходимо
указывать:
1. Наименование реле.
2. Типоисполнение -реле.
3. Номинальное напряжение переменного тока.
4. Номинальный переменный ток.
5. Номинальную частоту переменного тока.
6. Номинальное напряжение постоянного
оперативного тока (для реле без встроенного блока
питания).
7. Род присоединения внешних проводников
(переднее или заднее винтом).
8. Необходимость поставки ТО.
9. Необходимость поставки и количество
комплектов запасных частей (только для изделий в
экспортном исполнении).
10. Номер технических условий.
2. НАЗНАЧЕНИЕ
Реле предназначены для использования в
схемах релейной защиты в качестве органа
направления мощности.
Номинальное значение климатических
факторов по ГОСТ 15150—69 и ГОСТ 15543—70.
Реле предназначены для работы в следующих
условиях:
Исполнение УХЛ4:
— верхнее и эффективное значения
температуры окружающего воздуха принимаются равными
плюс 55°С;
— нижнее значение температуры о.кружающего
воздуха принимается равным минус 40°С (без
выпадения инея и росы);
— верхнее значение относительной влажности
воздуха 80% при 25°С без конденсации влаги;
— высота над уровнем моря должна быть не
более 2000 м;
— окружающая среда невзрывоопасная, не
содержащая токопроводящей пыли, агрессивных
газов и паров в концентрациях, разрушающих
металлы и изоляцию;
—# тип атмосферы 11;
— место установки реле должно быть
защищено от попадания воды, масла, эмульсии и т. п.;
— должно отсутствовать непосредственное
воздействие солнечной радиации;
— рабочее положение реле в пространстве ^—
вертикальное с отклонением до 10° в любую
сторону.
Исполнение 04:
— нижнее значение температуры окружающего
воздуха минус 10°С (без выпадения инея и росы);
— верхнее значение относительной влажности
воздуха 98% при 35°С без конденсации влаги;
— тип атмосферы ЧУ;
— остальные факторы такие же, как и для
исполнения УХЛ4.
Структура условного обозначения реле
Р М XX-XX—X XXX
реле
мощности
условное обозначение номера
серии (11—для реле с фх =
—30°, —45° или 12 с шх =
70°)
11 или 18 — условное
обозначение номинального тока, 1 А
или 5 А соответственно
1 или 2 — условное
обозначение вида питания, постоянный
или переменный ток
соответственно
УХЛ4 или 04 условное
обозначение климатического
исполнения и категории
размещения по ГОСТ 15150—69.
3

3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3. 1. Реле изготавливаются следующих
исполнений:
а) по принципу действия — статические;
б) по виду характеристик срабатывания — не-
замедленные;
в) по способу регулирования уставок выдержки
времени — без регулирования;
г) по способу монтажа на панели —
выступающего исполнения с передним или задним (винтом)
присоединением внешних проводников;
д) по -наличию установочного элемента — без.
установочного элемента.
3. 2. Основные номинальные величины типоис-
полнений реле соответствуют указанным в табл. 1
значениям.
Таблица 1
Обозначение
типоисполнения
РМ 11-11-1 УХЛ4
РМ 11-11-1 04
РМ 11-18-1 УХЛ4
РМ 11-18-1 04
РМ 11-11-2 УХЛ4
РМ 11-11-2 04
РМ 11-18-2 УХЛ4
РМ 11-18-2 04
РМ 12-11-1 УХЛ4
РМ 12-11-1 04
РМ 12-18-1 УХ Л 4
РМ 12-18-1 04
РМ 12-11-2 УХ Л 4
РМ 12-11-2 04
РМ 12-18-2 УХЛ4
РМ 12-18-2 04
Величина
характеристического
угла (ф х) при II н
и I н, град *
—30±5 и —45+5
—30±5 и —45±5
<—30±5 и —45±5
—30±5 и —45±5
70±5
70±5
70±5
70±5
Номинальные величины
ток
(1н), А
1
5
1
5
1
5
1
5

напряжение, (II н),
В
100
100
100
100
100
100
100
100
частота
(*н), Гц
50 или 60
50 или 60
50 или 60
50 или 60
50 или 60
50 или 60
50 или 60
50 или 60
Вид и характеристика питания
постоянный

оперативный ток **

напряжение, В
ПО или 220
ПО или 220
—
—
ПО или 220
ПО или 220
—
—
встроенный
блок питания
условия работы
—
—
Переменные
номинальные:
напряжение
100 В и (или)
ток 1 или 5 А***
—
—
Переменные
номинальные:
напряжение
100 В и (или)
ток 1 или 5 А***
Примечания:
* Отрицательный характеристический угол — ток
опережает напряжение; положительный — ток отстает от
напряжения.
** При пульсации до 6% в диапазоне от 0,8 до 1,1
номинального напряжения постоянного оперативного тока.
*** Допускаемое изменение тока от 0,5 I н до 30 I н, а
допускаемое изменение напряжения от 0,5 'II н до 1,15 II н.
3. 3. Реле соответствуют группе условий
эксплуатации М7 йо ГОСТ 17516—72.
Вибрационные нагрузки — в диапазоне частот
от 10 до 100 Гц с максимальным ускорением 0,5 §
при степени жесткости V по ГОСТ 16962—71.
Многократные удары с длительностью 2—20 <мс
с максимальным ускорением 3 &.
3. 4. Область срабатывания реле по углу
сдвига фаз при номинальных токе и напряжении
должна быть от 165° до 180°.
Примечание. Характеристики и параметры реле,
приведенные без специальных оговорок, соответствуют температуре
окружающего воздуха (25±10)°С, относительной влажности
45-80%, атмосферному давлению 86-106 кПа.
4
3. 5. Ток срабатывания реле не превышает
значения 0,05 1н при условии, если значение величины
входного напряжения находится в пределах от
утроенного значения напряжения срабатывания до
1,15 Ш, а угол между входными величинами
равен характеристическому. При температуре 55°С
допускается увеличение тока срабатывания до
0,09 I ном,
3. 6. Напряжение срабатывания реле типа
РМ11 не ^превышает значения 0,25 В при условии,
если значение величины входного тока находится
в пределах от 0,15 1н до 30 1н, а угол между
входными величинами равен характеристическому.
3. 7. Напряжение срабатывания реле типа
РМ12 регулируется ступенями и имеет значения
(1,0+0,1) В; (2,0±0,2) В; (3,0+0,3) В (уставки
IV, 2У, ЗУ) при условии, если значение величины
входного тока находится в пределах ог 0,2 1н до
30 1н, а угол между входными величинами равен
характеристическому. Уставки выставляются
переключателями на лицевой плате (см. рис. 9).

3. 8. Коэффициент возврата по току
(напряжению) при номинальном напряжении (токе) и
характеристическом угле:
реле типа РМ11 — 0,6;
' реле типа РМ12 — 0,8 в диапазоне температур
от 55°С до минус 10°С и 0,7 в диапазоне
температур от минус 10°С до минус 40°С.
3. 9. В реле отсутствует «самоход» от входного
тока (срабатывание при подаче входного тока до
30 1н и отсутствии входного напряжения) и
«самоход» от входного напряжения (срабатывание
при подаче напряжения до 1,15 Ин и отсутствии
входного тока).
3. 10. Реле 'имеют два выходных органа — с
повышенным быстродействием (обозначение
контакта 1КЫ) и с повышенной коммутационной
способностью (обозначение контактов 2КЫ и 2КЬ2).
Время срабатывания реле с повышенным
быстродействием — не более 0,03 с, а реле с
повышенной коммутационной способностью — не более
0,05 с при условиях:
для реле типа РМ11 — 0,75 В и 1н или 0,15 1н
и V н,
для реле типа РМ12 — 3 И ср и 0,15 1н.
3. 11. Время возврата реле с повышенным
быстродействием при сбросе входных токов с I н и
с 30 I н и номинального напряжения до нуля —
не более 0,04 с, время возврата реле при перемене
направления мощности — не более 0,06 с.
Время возврата реле с повышенной
коммутационной способностью при сбросе токов и
напряжения, указанных выше, и при перемене
направления мощности — не более 0,07 с.
3. 12. Мощность, потребляемая реле во
входных цепях тока при I н — не более 0,5 ВА.
3. 13. Мощность, потребляемая реле во
входных цепях напряжения при V н — не более 3,0 ВА.
3. 14. Мощность, потребляемая цепями
оперативного постоянного тока (для реле типоисполне-
ний РМП-11-1 УХЛ4, РМП-1'1-1 04, РМ1Ы8-1
УХЛ4, РМ>11-18-1 04, РМ12-11-1 УХЛ4,
РМ12-11-1 04, РМ12-18-1 УХЛ4, РМ12-18-1 04) —
не более 10 Вт при номинальном постоянном
напряжении
3. 15. Мощность, потребляемая реле в цепях
питания оперативным переменным током и
напряжением при их 'номинальных значениях, не более:
в цепях напряжения — 35 ВА;
в цепях тока — 10 В А.
3. 16. Область срабатывания по углу сдвига
фаз при изменении входных тока от 3 I ср до 30 I н
и напряжения от 3 II ср до 1,15 II н, а также
температуры в пределах, оговоренных в разделе 2
(рабочий диапазон температуры) не превышает 180°.
При трехкратных величинах входного тока и
напряжения с 3 I ср и 3 II ср во всем рабочем
диапазоне температуры область срабатывания по
углу сдвига фаз — не менее '110°.
3. 17. Отклонение характеристического угла
при изменении входного тока от 0,5 до 10-кратного
к номинальному и входного напряжения от 3 II ср
до 110% номинального, а также при изменении
температуры окружающего воздуха в рабочем
диапазоне не превышает плюс 15°, минус 20° от
указанных в п. 3. 2 значений.
Изменение характеристического угла по
отношению к указанному в п. 3.2 в диапазоне входных
токов от 10 I н до 30 I н — не более ±20°.
3. 18. Изменение характеристического угла при
изменении частоты на ±3 Гц от номинальной —
не более ±6° по отношению к значению второго
угла при номинальной частоте.
3. 19. При изменении частоты на ±3 Гц от
номинальной ток срабатывания по п. 3.5 не должен
быть более 0,055 I ном, напряжение срабатывания
по п. 3.6 не должно быть более 0,265 В,
дополнительная погрешность по напряжению
срабатывания -реле типа РМ12 не должна быть более ±5%
по отношению к значению при номинальной
частоте (см. п. 3.7).
3. 20. Дополнительная погрешность напряжения
срабатывания (II ср.) реле типа РМ12 при
изменении температуры во всем рабочем диапазоне не
более ±30% на уставке 1,0 В и ±20% на осталь
ных уставках по напряжению ото отношению к зна
чению при температуре (25±10)°С.
3. 21. Дополнительная погрешность
напряжения срабатывания реле типа РМ12 при изменении
напряжения постоянного оперативного тока от 80%
до 100% номинального должна быть не более
±5%.
Дополнительная погрешность напряжения
срабатывания тех же реле с питанием от
оперативного переменного тока и напряжения при изменении
напряжения питания от 0,5 II н до 1,1 II н при
токе 0,5 I н или тока питания от 0,5 I я до 30 I н
при напряжении 0,5 Он — не более ±10%.
3. 212. В реле типа РМ12 кратность увеличения
I «ср и II ср при частоте, равной 3 Г н, не менее 3
по току |И не менее 5 по напряжению по сравнению
с их значением при частоте I н.
Примечание. При содержании в кривой тока или
напряжения основной гармоники не менее 0,5 I ср. или 0,5 V ср.
соответственно.
3. 23. Входные цепи-реле РМ11 всех типоиспол-
нений должны длительно выдерживать 110% 1н
и 115% Ч н; цепи питания реле РМ11-Г1-1,
РМ11-18-1, РМГ2-11-1, РМ12-18-1 должны
длительно выдерживать Г.10% 11н оперативного
постоянного тока, а цепи питания реле РМП-11-2,
РМ11-18-2, РМ12-И-2, РМ12-18-2 — 110% 1н и
(или) 115% II н оперативного переменного тока
при температуре окружающей среды до 40°С для
исполнения УХЛ4 и 45°С для исполнения 04.
3. 24. Реле всех типоисполнений выдерживают
40 I н в течение 0,5 с, а реле типа РМ12
выдерживают 1,8 II н в течение 5 с. Термическая
стойкость реле в цепях тока при 30 I н не менее 1 с.
3. 25. Схема реле обеспечивает отсутствие
ложной работы при воздействии высокочастотных
помех, имеющих:
— форму затухающих колебаний частоты
1МГц с допустимым отклонением ±10%;
— модуль огибающей, уменьшающийся после
трех-шести периодов на 50%;
— частоту повторения импульсов — 400 Гц.
Продолжительность воздействия импульсов
— 2 с.
5

Внутреннее сопротивление источника
высокочастотного сигнала — 200 Ом ±10%.
Амплитудное значение первого импульса при
продольной схеме подключения источника сигнала
к испытываемому реле должно составлять 2,5 кВ,
при поперечной—1,0 кВ с допустимым
отклонением ±'10%.
3. 26. Оболочка реле имеет степень защиты
1Р40, а зажимы для присоединения внешних
проводников и вынесенные резисторы 1РО0 по
ГОСТ 14255—69.
3. 27. Электрическая изоляция реле в состоянии
поставки в течение одной минуты выдерживает
без пробоя и поверхностного перекрытия
испытательное напряжение переменного тока частоты
50 Гц, приложенное:
— между контактами быстродействующего
выхода и цепями оперативного тока — 1600 В;
— между остальными электрически не
связанными цепями — 2000 В;
— между всеми несвязанными цепями и
металлическими деталями конструкции, на которую
крепится реле в эксплуатации — 2000 В.
Изоляция между разобщающимися в процессе
работы контактами исполнительного органа с
повышенной коммутационной способностью должна
в течение одной 'минуты выдерживать
испытательное напряжение 500 В переменного тока частоты
50 Гц.
После испытаний на коммутационную
износостойкость испытательное напряжение должно
составлять 75%, при повторных испытаниях 90% от
указанных выше величин.
3. 28. Сопротивление изоляции между токове-
дущими электрически не связанными частями
реле, а также между ними и металлическими
деталями конструкции реле должно быть не менее
50 МОм, токи утечки должны быть не более
0,15 мА.
3. 29. Реле выдерживают импульсные
перенапряжения с амплитудой 5 кВ ±Л0%, крутизной
фронта волны 1,2-Ю-6 с ±30%, временем спада
50-Ю-6 с ±20%, энергией импульса 0,5 Дж ±'10%.
Количество импульсов — 3 положительных и 3
отрицательных.
Длительность интервала между импульсами —
не менее 5 с.
3. 30. Коммутационная способность контактов
реле — 30 Вт в цепи постоянного тока с
индуктивной нагрузкой и постоянной времени
Т=20-10~3 с при напряжении до 250 В и токе 1 А
— при использовании исполнительного органа с
повышенной коммутационной способностью.
Минимальный ток контактов — 0,05 А при
напряжении от 24 до 110 В, а при напряжении выше
110 В — 0,01 А; длительно допустимый ток
контактов — 2,5 А.
3. 31. Режим коммутации реле с повышенным
быстродействием должен соответствовать табл. 2.
Режим коммутации
Таблица 2
Ток, А
0,01—0,25
0,025—0,5
0,03
1,0
Напряжение, В
36—110
5-Ю-2 _зб
220
30
Род тока
постоянный или
переменный
постоянный
постоянный или
переменный
Примечание. Нагрузка активная.
3. 32. Мехническая износостойкость контактов
— не менее 106 циклов ВО.
3. 33. Коммутационная износостойкость
контактов — не менее 104 циклов ВО с нагрузкой на
контактах по пп. 3.30 или 3.31 настоящего ТО.
3. 34. Требования по надежности.
3. 34. 1. Наработка на отказ реле должна быть
не менее 104 циклов ВО.
3. 34. 2. Ресурс должен быть не менее 106
циклов ВО.
3. 34. 3. Среднее время восстановления
работоспособного состояния реле должно быть не более
5 ч.
3. 34. 4. Средний срок сохраняемости должен
соответствовать срокам, указанным в разделе П.
3. 34. 5. Средний срок службы реле должен
быть не менее 12 лет.
3. 35. Детали реле, изготовленные из
подверженных коррозии материалов, имеют защитные
покрытия.
4. УСТРОЙСТВО И РАБОТА
4. 1. Реле смонтировано на механически
прочном пластмассовом цоколе. Все узлы и детали
защищены прозрачным полистироловым кожухом.
Примечание. Резисторы большой мощности (типа ПЭВ-10)
вынесены под цоколь с целью уменьшение нагревания
элементов, расположенных внутри кожуха.
4. 2. Устройство реле.
4. 2. 1. Большинство радиоэлементов схемы
установлено на печатных платах, которые
закреплены на основной несущей скобе. На боковой
стенке скобы установлен входной трансформатор цепей
напряжения, а в реле типоисполнений РМН-11-2,
РМП-18-2, РМ12-П-2, РМ12-18-2 также
.выпрямительные мосты.
4. 2. 2. Выходной орган с повышенным
быстродействием установлен на печатной плате.
Выходной орган с повышенной коммутационной
способностью установлен на цоколе.
4. 2. 3. Трансформатор тока всех
типоисполнений установлен на цоколе. В реле типоисполнений
РМН-11-2, РМП-18-2, РМ12-И-2, РМ12-18-2 на
цоколе установлен также трансформатор тока
блока питания.
4. 2. 4. На печатной плате реле типа РМ11
слева от лицевой платы имеется 4 переключателя для
выставления характеристического угла (схема
переключения указана на рис. 10).
э

4. 2. 5. На печатной плате реле типа РМ12
слева от лицевой платы имеется 3 переключателя для
выставления уставок на напряжение срабатывания
(схема переключения указана на рис. 9).
4. 2. 6. На лицевой плате указана упрощенная
схема подключения реле.
4. 2. 7. При замкнутых перемычкой зажимах
ХТ6-ХТ8 включается исполнительный орган с
повышенным быстродействием, а при замкнутых
зажимах ХТ8-ХТ10 включается исполнительный
орган с повышенной коммутационной способностью.
4. 3. Структурная схема реле представлена на
рис. 1.
4. 3. 1. Диаграммы, поясняющие принцип
работы реле, приведены на рис. 2.
4. 3. 2. Принципиальные схемы фазоповорот-
ных цепей реле приведены на рис. 4а й 46.
4. 3. 3. Принципиальная схема фазосравниваю-
щих (ФСС) цепей реле приведена на рис. 3.
4. 3. 4. Совмещенная схема
стабилизированного блока питания и выходного каскада реле типов
РМП-11-1, РМГЫ8-Л, РМ12-1Ы, РМ12-18-1 при
питании от сети постоянного оперативного тока
напряжением 110 В приведена на рис. 7, а при
питании от сети постоянного оперативного тока
напряжением 220 В — на рис. 6.
4. 3. 5. Совмещенная схема
стабилизированного универсального блока питания и выходного
каскада реле РМИ-11-2, РМ11-18-2, РМ12-11-2 и
РМ12-18-2 приведена на рис. 5.
4. 4. Работа реле.
4. 4. 1. Реле типов РМ11 и РМ12 отличаются
друг от друга только выполнением фазоповорот-
ных блоков (см. рис. 4а, б).
4. 4. 2. Основная часть схемы реле — фазо-
сравнивающая схема (ФСС) — для всех типов
реле одна и та же (см. рис. 3).
4. 4. 3. Принцип работы реле основан на
сравнении времени совпадения двух электрических
сигналов (тока и напряжения) со временем их
несовпадения. С целью повышения отстройки от
апериодических составляющих во входных сигналах в
реле отдельно сравниваются время совпадения
положительных знаков со временем их несовпадения
и время совпадения отрицательных знаков со
временем их несовпадения.
Напряжение и ток подводятся к схеме реле
через промежуточные трансформаторы тока и
напряжения. Необходимый характеристический угол
(ф х) получается с помощью фазоповорогных
блоков. С их выхода напряжения поступают на входы
блоков совпадения 3 и 4 (см. рис. 1),
выполненных на транзисторах УТ1 иУТ2, резисторах К5,
К8 и Кб, К7, К9, диодах УЭ5, У06, У07, УЭ8,. а
также на резисторах отрицательного смещения
К'10, К'1'1 и защитных диодах УЭ9, УЭЮ.
При наличии входных сигналов транзисторы
работают попеременно в ключевом режиме.
В те моменты, когда знаки входных сигналов
совпадают, оказываются одновременно закрытыми
в одну полуволну диоды УЭ5, УЭ6 и транзистор
УТ1, а открытыми диоды У07, УЭ8 и транзистор
УТ2; в другую полуволну — наоборот.
Для обеспечения надежного запирания
транзисторов на их базы подано отрицательное
смещение с резисторов КЮ, К11 и стабилитрона У025.
Уровни входных сигналов (чувствительность),
при которых диоды У05, УЭ6 или УЭ7, У08 (а,
следовательно, и транзисторы УТ1 или УТ2)
запираются, определяются токами, задаваемыми
резисторами К5 — К9.
В моменты, когда входные сигналы имеют
разные знаки, оба транзистора открыты.
В течение интервала времени, при котором
транзистор УТ1 (УТ2) закрыт (этот интервал на
границе области срабатывания по углу сдвига фаз
приблизительно равен четверти периода),
интегратор, состоящий из резисторов К12 (К13) и
К14 (К15), диода УЭ11 (У012) и конденсатора
С5 (С6) заряжается, т. е. напряжение на
конденсаторе С5 (С6) линейно возрастает, а в течение
оставшейся части периода, где транзистор УТ1
(УТ2) открыт, (напряжение на С5 (С6) линейно
понижается.
В рассматриваемом случае напряжение на
выходах (конденсаторы С5 и С6) 11н+и II
н—имеют пилообразный вид, амплитуды которых имеют
временный сдвиг относительно друг друга (см.
ри(с. 2).
Напряжения с выходов интеграторов поступают
на вход аналогового сумматора, выполненного на
резисторах ЭД16 и К17, сигнал на выходе которого
(И2 ) пульсирует с удвоенной частотой.
Если принять, что на границе зоны
срабатывания по углу сдвига фаз амплитуды напряжений на
конденсаторах С5 и С6 в относительных единицах
равны 1, то амплитуда напряжения на выходе сум-
2 2
матора равна — (II 2 = -у- ) . Порог
срабатывания триггера Шмидта, .выполненного на
операционном усилителе А1, диодах У017.и У018 и
резисторах К18, К21 и К'22, настраивается на эту
величину. Таким образом при выполнении указанного
условия на выходе триггера появляется
отрицательное напряжение, вызывающее срабатывание
выходного каскада.
Важное значение для работы реле имеют
«верхний» и «нижний» ограничители, выполненные на
диодном «мосту» У013 —У016 и резисторе К19.
Работа их заключается в следующем.
При понижении напряжения до нуля вступает
в действие нижний ограничитель, он шунтирует
своими диодами конденсаторы С5 и С6, вследствие
чего напряжение на них не опустится ниже
уровня прямого падения напряжения на диодах. Это
оказывает стабилизирующее действие на время
срабатывания реле.
«Верхний» ограничитель настраивается
потенциометром К'19 таким образом, чтобы при
превышении напряжений на конденсаторах С5 и С6
уровня, соответствующего уровню напряжения на
них на границе области срабатывания по углу
сдвига фаз, диоды открылись, ограничивая тем
самым дальнейшее повышение потенциалов
конденсаторов С5 и Сб. Это обеспечивает потенциал
7

конденсаторов не выше потенциала средней точки
потенциометра К19.
Особенно эффективно работа верхних
ограничителей проявляется при действии на входах
реле двух совпадающих по знаку апериодических
составляющих. В этом случае один ш
интеграторов заряжается, а другой разряжается. Благодаря
действию «верхнего» ограничителя напряжение на
заряжающемся конденсаторе не может превысить
уровня равного 1, в то время как второй
конденсатор имеет нулевой уровень. Следовательно
суммарное напряжение равно 1/2 (что меньше 2/3),
т. е. ниже порога срабатывания триггера. Реле в
этом случае не срабатывает.
Реле типов РМ1Ы1-1, РП11-18-1, РМ12-11-1 и
РМ12-1'8-1 работают от сети постоянного
оперативного тока напряжением ПО В или 220 В.
Схемы указаны на рис. 6 и рис. 7.
В несработанном состоянии и при поданном
напряжении питания на выходе триггера Шмидта
сигнал имеет положительную полярность. В этом
случае транзистор УТЗ открыт и шунтирует
выходной орган, а транзистор УТ4 при этом закрыт.
При появлении на выходе триггера Шмидта
сигнала отрицательной полярности потенциал на
базе транзистора УТЗ понижается, и он
забирается. При этом 'потенциал базы транзистора УТ4
повышается, что приводит к его открыванию,
шунтируя резистор К26, и к форсированному
срабатыванию одного из исполнительных органов реле.
Реле типов РМП-11-2, РМН-18-2, РМ12->1'1-2 и
РМ12-18-2 работают от сети переменного тока. Это
осуществлено при помощи встроенного блока
питания. Блок питания является комбинированным,
осуществляя питание схемы реле как от источника
напряжения, так и от источника тока. Режим
работы блока указан в табл. 1. Схема приведена на
рис. 5.
Блок питания состоит из цепей тока и
напряжения. Каждая цепь состоит из выпрямительных
мостов УЭ31 (У032), выходы которых соединены
параллельно, двух тиристоров \Т)33, УЭ39 (УЭ34,
УЭ40) и диодов УЭ35, УЭ36 (УБ37, У038). На
выходе блока питания имеются стабилитроны
У027—УЭЗО, соединенные последовательно. Катод
стабилизирующего «столба» подключен к
положительным выводам выпрямительных мостов. К этой
же точке подсоединен вывод накопительного
конденсатора. Тиристоры в блоке обтекаются одно-
полупериодным током, что гарантирует их
надежное запирание в конце каждого полупериода при
сколь угодно большой кратности входного тока.
Работа блока.
Предположим, что на вход блока подана
только одна 'из величин, например, ток I. В этом
случае накопительный конденсатор С9 будет
периодически заряжаться от цепи тока, включающей в
себя промежуточный трансформатор ТА2,
тиристоры УЭ34, УО40, диоды УЭ37, УЭ38 и
выпрямительный мост У032. По достижении напряжения
на обкладках в/у конденсатора величины,
достаточной для пробоя стабилитронов УТ)27—УОЗО и
включения тиристора УЭ40 (У034), вторичная
обмотка трансформатора шунтируется вплоть до
окончания полупериода. Ток управления поступает
на тиристор УЭ40 (У034) через открытые диоды
выпрямительного моста У032, пробитые
стабилитроны УЭ27—УЭЗО и диод У038 (У037). После
включения тиристора УО40 (УОЭ4) мост У032
запирается и ток управления выключается.
Если на вход блока подано напряжение V, то
аналогичным образом через открытые диоды
выпрямительного моста У031, стабилитроны УЭ27—
УЭЗО и диоды У036 (УЭ35) происходит
периодическое включение тиристоров У039 (УЭЗЗ).
Конденсаторы СИ—С14 служат для ограничения тока
через тиристоры УОЗЗ и У039.
Если на входы блока поданы обе величины
V и I, то накопительный конденсатор С9 получает
энергию по обеим цепям, которые работают
независимо друг от друга.
На печатной плате реле имеются контрольные
точки ХР1—ХР9, обозначения которых указаны с
обратной стороны установки элементов.
Величины напряжений контрольных точек,
измеренных относительно ХР7 при подаче только
напряжения питания, приведены в табл. 3.
Таблица 3
Клеммы
ХР7—ХР1
ХР7—ХР2
ХР7—ХРЗ
ХР7—ХР4
ХР7—ХР5
ХР7—ХР6
ХР7—ХР8
ХР7—ХР9
Уровень напряжения, В
(около)
0,65
0,65
0
0
27
ТО
28
—5
Примечание. Потенциальная диаграмма снята при нулевых
входных сигналах.
5. РАЗМЕЩЕНИЕ И МОНТАЖ
Реле предназначены для установки на
вертикальную плоскость реечной заземленной
металлоконструкции (толщина угольника не более 5 мм).
Рабочее положение реле в пространстве
вертикальное с отклонением не более 10° в любую
сторону.
При установке реле на плоскость под реле
должно быть предусмотрено прямоугольное
отверстие размером (110X70) мм для улучшения уело-
вий охлаждения вынесенных резисторов.
Четыре винта для крепления реле из
транспортного положения необходимо переставить в
рабочее.
6. МАРКИРОВКА, ПЛОМБИРОВАНИЕ
И УПАКОВКА
6. 1. Реле имеет маркировку в соответствии с
ГОСТ 18620—86 1и технических условий.
6. 2. Конструкцией реле предусмотрена
возможность их опломбирования.
6. 3. Консервации реле не подлежат.
з

6. 4. Упаковка реле по ГОСТ 23216—78 для
условий хранения, транспортирования и
допустимых сроков сохраняемости, указанных в 'раз. 11.
6. 5. Сочетание видов и вариантов
транспортной тары с типами внутренней упаковки по
ГОСТ 23216—78 для категории упаковки КУ-2
для исполнения УХЛ4 и КУ-ЗА для ислолнения 04.
7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Эксплуатация и обслуживание реле
разрешается лицам, прошедшим специальную подготовку и
ознакомившимся с данным ТО.
Монтаж и обслуживание реле должны
производиться при обесточенном состоянии. Запрещается
снимать оболочку с реле, находящемся в работе.
По способу защиты человека от поражения
электрическим током реле относится к классу 0 по
ГОСТ 12.2.007.0—75.
По требованиям безопасности конструкция
удовлетворяет ГОСТ 12.2.007.6—75.
8. ПОРЯДОК УСТАНОВКИ И РАБОТЫ
8. 1. Реле приспособлено для переднего или
заднего (винтом) присоединения внешних
проводников. Реле поставляется с установленными
деталями присоединения внешних проводников.
8. 2. Контактные зажимы выводов реле
допускают присоединение к ним одного или двух
проводников номинальным сечением 1,5 мм2 и
соответствуют 2 классу ло ГОСТ 10434—76.
Способы крепления монтажных проводников к
зажимам 2, 4, 14 и 16 указаны на рис. 11.
8. 3. Перед включением в работу убедитесь в
отсутствии в реле дефектов, которые могли
появиться при нарушении правил транспортирования
и хранения.
Затем на лицевой плате реле произвести
необходимые переключения уставок*:
а) для реле типа РМ11 выставить
необходимый характеристический угол (.рис. 10);
б) для реле РМ12 включить необходимую
уставку на напряжение срабатывания (рис. 9).
* Переключение уставок производится
следующим образом:
Отвертку вставьте в шлиц головки
соответствующего переключателя, легко надавите на нее до
упора, поверните так, чтобы шлиц показывал на
соответствующую цифру уставки на лицевой плате
и отпустите головку переключателя, которая
должна остаться вдавленной в корпус переключателя.
8. 4. Реле выпускается с завода полностью
отрегулированным и в дополнительной регулировке
не нуждается, но в случае необходимости
подрегулировка выполняется в соответствии с*
разделом 9.
8. 5. Выпускаемое с завода реле поставляется
потребителю с включенным быстродействующим
органом 11КЬ (зажимы ХТ6 и ХТ8 замкнуты
перемычкой).
Для включения органа с повышенной
коммутационной способностью 2КЬ зажимы ХТ6 и ХТ8
разомкните, а зажимы ХТ8 и ХТ10 замкните.
8. 6. Подключение к контактному выходу реле
голжно соответствовать табл. 4.
Таблица 4
Положение перемычки
Контакты соответствующего реле
(?) $) ® Ш
© (ЕПЙ
2К1
<и (т>
--н®
лг/ ЧУ ^ "—@
2 К 1.2 @ гГ~~1_ф
9. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
9. 1. Неисправности в реле могут возникнуть
при нарушении условий транспортирования и
хранения.
Наиболее характерными являются нарушения
положений движков переменных резисторов,
нарушение креплений винтовых соединений, мест
пайки и регулировки исполнительного органа 2КХ.
9. 2. При поступлении реле в эксплуатацию
проверяется их соответствие пп. 3.4, 3.5, 3.6, 3.7
настоящего ТО.
В случае обнаружения несоответствия реле
указанным требованиям производится подстройка
реле.
9. 2. 1. Настройка реле заключается в
установлении требуемой ширины рабочей зоны по
срабатыванию и возврату, а также в подстройке
верхнего ограничителя и производится в следующем
порядке:
а) установить оси резисторов:
— К19 против часовой стрелки до упора;
— К4, К22 примерно в середине;
— К21 по часовой стрелке до упора для реле
РМ11 и против часовой стрелки до упора для
реле РМГ2;
б) изменяя угол между током и напряжением
добиться срабатывания выходного реле, отойти от
края рабочей зоны на (3—4)° и резистором К22
добиться возврата реле;
в) замерить граничные углы ф1 и ф2 и
определить фх действ, по формуле:
фх действ. = У1'г ^2 при отсчете углов от 0 до
±180°;
г) определить разность фх — ф х действ., где
фх равен —30°, —45° для реле РММ и +70° для
реле РМ12;
д) определить любой из граничных углов,
соответствующий фх, как
ф/= ф! 4- (фх —фх действ.) или
Фг' = Ф2 + (фх —фх действ.);
9

е) выставить полученное значение <р|' или ф2' с
помощью фазорегулятора;
ж) вращая ось резистора К4 добиться
срабатывания выходного реле. При сработанном выходном
реле сначала вращением оси К4 добиться
возврата реле, а затем обратным вращением —
срабатывания;
з) замерить опять граничные углы и
определить характеристический угол
и) определить граничные углы при требуемой
ширине зоны (А=170°)
А ' А
ф1 =ф \ ?Г ; ф2 =Ф х т —
к) выставить полученные значения цЛ или ф"2
с помощью фазорегулятора;
л) вращением оси резистора К21 добиться
срабатывания реле;
м) отойти от края рабочей зоны на (3—4)° и
вращением резистора К22 добиться четкого
возврата реле;
н) с помощью фазорегулятора выставить цЛ
или ф"2 — реле должно сработать, вращением оси
резистора К19 добиться возврата реле и обратным
вращением найти грань срабатывания — реле
должно сработать;
о) проверить ширину рабочей зоны, которая
должна быть (1*65+4 80)°, возврат (3—4)° и
характеристический угол. *
Примечание. Характеристический угол определяется как
середина рабочей зоны реле.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ,
УКАЗАНИЯ ПО ЗАМЕНЕ ЧАСТЕЙ РЕЛЕ
При эксплуатации реле следует периодически
производить осмотр и проверку регулировки реле
в соответствии с требованиями раздела 9
настоящего ТО в сроки: не реже одного раза в 3 года—
реле в исполнении УХЛ4 и не реже одного раза
в год — реле в исполнении 04.
10. 1. Зачистку контактов исполнительного
органа 2КЬ производите острым лезвием ножа, либо
чистым надфилем, а затем протрите их чистой
мягкой тряпочкой, применение абразивов не
допускается. Не следует касаться контактов
пальцами.
10. 2. При частых срабатываниях производите
осмотр и, при необходимости, проверку реле после
ряда срабатываний, но не реже, чем указано выше.
10. 3. Вместе с реле в экспортном исполнении
по требованию заказчика поставляются запасные
части, содержание комплекта которых приведено
в таблице 5.
Запасные части поставляются только для пус-
коналадочных работ.
Таблица 5
Климатическое
исполнение реле
«УХЛ4»
для экспорта в страны
с умеренным климатом
«04»
для экспорта в страны
с тропическим климатом
Присоединение
переднее
заднее
переднее
заднее
Запасные части
обозначение
БКЖИ.758.412.004
БКЖИ.758 151.004-08
8БК.141.518
БКЖИ.758 412.004
БКЖИ.758 151.004-08
8БКЛ41.518
БКЖИ.758 412.104
БКЖИ.758 151.104-08
8БК.141 518-01
БКЖИ.758 412.104
БКЖИ.758 151.Г04-08
8БКЛ41 518-01
наименование
Гайка М4
Винт М4
Скоба
Гайка М4
Винт М4
Скоба
Гайка М4
Винт М4
Скоба
Гайка М4
Винт М4
Скоба
кол-во
1
1
1
1
1
1
1
1
1
1
1
1
10. 4. Операции, необходимые при замене
деталей запасными достаточно ясны из конструкции
реле.
После ^периодических осмотров, а также
замены частей реле проверьте затяжку всех винтов и
гаек.
П. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Условия транспортирования, хранения и
допустимые сроки сохраняемости в упаковке до ввода
реле в эксплуатацию должны соответствовать
указанным в табл. 6.
10

Таблица 6
Виды поставок
1. Внутрисоюзные
кроме районов
Крайнего Севера,
и труднодоступных
районов по
ГОСТ 15846—76
2. Экспортные в
макроклиматические
районы с
умеренным климатом
3. Экспортные в
макроклиматические
районы с
тропическим климатом
4. Внутрисоюзные в
районы Крайнего
Севера и
труднодоступные районы
по ГОСТ 15846—79
Обозначение
условий
транспортирования в части
воздействия

механических
факторов
по ГОСТ
23216-78
Л
Л, С*
с
с

климатических
факторов,
такие как
условия
хранения
по ГОСТ
15150—69
5 (ОЖ4)
5 (ОЖ4)
6 (ОЖ2)
5ЛОЖ4)
со
§ 1
5 о
*!2
22 *~
ж х:
3§и
о^§
1 (Л)
1 (Л)
3 (ЖЗ)
2 С
<Х>
ш
О
йй
К
5; >~»
« _ Я
о в ^
о- о
о ж и
° У «Г
2 ° 5
2 ^ к
111
Г. Ж т
Допус
сохра]
1 поста!
2
3
3
2
Примечания.
1. Нижнее значение температуры при транспортировании и
хранении — минус 40°С.
2. * При указании в заказ-наряде.
3. Для условий транспортирования в части воздействия
механических факторов «Л» допускается общее число
перевозок не более 4-х.
Для условий транспортирования в части воздействия
механических факторов «С» для экспортных поставок в районы
с умеренным климатом, при наличии указания в
заказ-наряде, и в районы с тропическим климатом допускается
транспортирование морским путем.
Транспортирование упакованных реле может
производиться любым видом закрытого
транспорта, предохраняющим их от воздействия солнечной
радиации, атмосферных осадков и пыли, с
соблюдением мер лредосторожности против повреждений
при механических воздействиях.
Погрузка, крепление и перевозка реле в
транспортных средствах осуществляется в соответствии
с действующими правилами перевозок грузов на
соответствующих видах транспорта, причем
погрузка, крепление и перевозка реле
железнодорожным транспортом должна производиться в
соответствии с «Техническими условиями погрузки
и крепления грузов» и «Правилами перевозок
грузов», утвержденными Министерством путей
сообщения.
12. КОМПЛЕКТНОСТЬ
12. 1. В комплект поставки входят:
а) реле — 1 шт.;
б) детали для крепления реле и присоединения
внешних проводников (род присоединения
проводников, .переднее или заднее, указывается в
заказе) — 1 комплект;
Примечание. Комплект деталей поставляется
установленным на реле.
в) документ предприятия-изготовителя, удосто
веряющий, что реле прошло приемо-сдаточные
испытания — 1 экз.;
г) техническое описание и инструкция по
эксплуатации (ТО) — 1 экз: (при наличии указания
в заказе).
1'2. 2. Комплект поставки реле в экспортном
исполнении должен соответствовать указанному в
п. 12. 1 с добавлением комплекта запасных частей,
необходимость поставки которых должна
оговариваться в заказе.
13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
13. 1. Изготовитель гарантирует соответствие
реле требованиям технических условий
ТУ 16-523.607—81 и настоящему техническому
описанию при соблюдении потребителем условий
транспортирования и хранения, установленных
техническими условиями и техническим описанием.
13. 2. Гарантийный срок устанавливается 2,5
года со дня ввода реле в эксплуатацию, но не
более 3 лет со дня отгрузки потребителю, или с
момента проследования их через Государственную
границу СССР (при поставке на экспорт)-
11

Рис. 1. Структурная схема реле.
ип
иП
Рис. 2. Диаграммы, поясняющие принцип работы реле.

*7**
-сз
О 1г*'[] 1> Н] 43^3-,
>дгр*
>/Р7
Рис. 3. Схема фазосравнивающих цепей реле (ФСС).
** Для реле РМ12 резистор К7 подстроенный.
Я/
Ш
Рис« 4а. Схема фазоповоротных цепей реле типа РМ 11.
* Однополярные зажимы.
^/
-— I
Рис. 46. Схема фазоповоротных цепей реле типа РМ 12.
03) €
/г \Т Х7
Рис 5. Схема &/юна питано* 5б/ход*ого х(2С*ода оеле
летанием от сети переменного тома.
13

е д
-- Ж ^
Рис. 6. Схема блока питания и выходного каскада
реле с питанием от сети постоянного гока
напряжением 220 В.
е
ф
(I)
\1У \
:2У X
IV \
Рис. 9.
Пример включения
установки на напряжение
срабатывания (1 вольт)
для реле типа РМ 12.
е
ф
е
ф
-зо% X
\-к° \
•ю • \
-45* V
Рис. 10.
Пример выставления
характеристического
угла (—30°) для реле
типа РМ И.
У*
Т **9 /~\
Рис. 7. Схема блока питания и выходного каскада
с питанием от сети постоянного тока напряжением 110 В.
сю
ХТ 2Ш ХТ
©-/-©
хт шг хт
а) для заднего присоединения винтом
Рис. 8. Контактный выход реле.
б) для переднего присоединения винтом
Рис. 11. Крепление монтажных проводников к выводам
реле (зажи\ш 2; 4; (4; 16).
14

Перечень элементов
Обозначение
1
1КЬ
2КЬ
А1
С1
С2
С2
СЗ
С4
С5, С6
С7
С8
С9
СЮ
СП, С12, С13
С14
С 15
Наименование
2
Реле
РПГ-5-2П0УЗ
РПГ-5-2П0ТЗ
РП-13 11н = 24 В
РП-13Т 11н = 24 В
РП-13 11н = 48 В
РП-13Т 11н = 48 В
Микросхемы
К 553 УД 2
К 553 УД 2-Т
Конденсаторы
К73-17-250 В-047 мкФ ±10%
К73-17-250 В-0,47 мкФ ±10%-В
К73-17-250 В-1,0 мкф ±10%
К73-17-250 В-1,0 мкФ ±10%-В
К73-17-250 "В-0,22 мкФ~ ±10%
К73-17-250 В-0,22 мкФ ±10%-В
К73-17-160 В-1,5 мкФ ±10%
К73-17-160 В-1,5 мкФ ±10%-В
МБМ-250 В-0,1 мкФ ±10%
ГОСТ 23232-78Е
МБМ-250 В-0,1 мкФ -Ы0%-В
ГОСТ 23232-78Е
К73-17-160 В-1,5 мкФ ±10%
К73-17-160 В-1,5 мкФ ±10%-В
К73-17-250 В-1,0 мкФ ±10%
К73-17-250 В-1,0 мкф ±10%-В
К73-17-160"В-2,2 мкФ ±10%
К73-17-160 В-2,2 мкФ ±10%-В
К73-17-250 В-0,1 мкФ ±10%
К73-17-250 В-0,1 мкФ ±10%-В
КД-1-М75-30 пФ ±10%-1
ГОСТ 7159—69
КД-1-М75-30 пФ ±10%-3-Т
ГОСТ 7159—69
К50-20-50 В-10 мкФ
К50-20-50 В-10 мкФ-Т
МБМ-250"В-0,1 мкФ ±10%
ГОСТ 23232—78Е
МБМ-250 В-0,1 мкФ ±10%-Т
ГОСТ 23232—78Е
К50-20-50 В-200 мкФ
К50-20-50 В-200 мкФ-Т
К73-17-250 В-0,1 мкФ ±10%
К73-17-250 В-0,1 мкФ ±10%-В
К73-17-160-2,2 мкФ ±10%" "
К73-17-160-2,2 мкФ ±10%-В
К73-17-250 В-0Д7 мкФ ±10%"
К73-17-250 В-0,47 мкФ ±10%-В
МБМ-250 В-0,1 мкФ -4-10%
ГОСТ 23232—781:
МБМ-250 В-0,1 мкФ ±10%-Т
ГОСТ 23232—78Е
—« ж
Он |
1 з .
1
1
1
1
1
1
1
2
1
1
1
1
оси
-* ж
а 1
4
1
1 1
1
1
1
1
1
2
1
1
1
1
х^
~ о
00 —
— Ж
Он 1
5
1
1
1
1
1
1
1
2
1
1
1
1
РМ 11-18-1 04
—Ин =110 В
6
1
1 1
1
1
1
1
1
2
1
1
1
1
~- о
Си 1
7
1
1
1
1
1
1
1
2
1
1
1
1
-
РМ 11-11-1 04
-Бн =220 В
8
1
1
1
1
1
1
1
2
1
Г~
1
1
РМ 11-18-1 УХЛ4
—Бн =220 В
1 9
1
1
1
1
1
1
1
2
1
1
1
1
РМ 11-18-1 04
—\5н =220 В
10
1
1
1
1
1
1
1
2
1
1
1
1
— ж
а 1
11
1
1
1
1
1
1
1
2
1
1
1
1
КОЛИЧЕСТВС
РМ 12-11-1 04
—II н =110 В
12
1
1
1
1
1
1
1
"~2~"
1
1
1
1
•*•
~- о
00 —
сч
— ж
Си |
13
1
1
1
1
Г~
1
Г~
2
1
1
1
1
С
с
с
С

ечень элементов
- о
Г II
м
- ж
?!
11
1
1
1
1
1
1
1
2
1
1
1
1
КОЛИЧЕСТВО НА ИСПОЛНЕНИЕ
РМ 12-11-1 04
—Ин =110 В
12
1
1
1
1
1
1
1
2
1
1
1
1
РМ 12-18-1 УХЛ4
—11н =110 В
13
1
1
1
1
1
1
1
2
1
1
1
1
РМ12-18-1 04
—Ун =110 В
14
1
1
1
1
1
1
1
2
1
1
1
1
РМ 12-11-1 УХЛ4
—\]н =220 В
15
1
1
1
1
1
1
1
2
1
1
1
1
— о
• см
^ см
-г н
см
— ж
а. 1
16
1
1
1
1
1
1
1
2
1
1
1
1
х^
>>«
_о
. см
00 СМ
Т II
см
Ри 1
17
1
1
1
1
1
1
1
2
1
1
1
1
РМ12-18-1 04
—Он =220 В
18
1
1
1
1
1
1
1
2~~
1
1
1
1
РМ 11-11-2 УХЛ4
19
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 11-11-2 04
20
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 11-18-2 УХЛ4
21
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 11-18-2 04
22
Г"
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 12-11-2 УХЛ4
23
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 12-11-2 04
24
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 12-18-2 УХЛ4
25
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
РМ 12-18-2 04
26
1
1
1
1
1
1
1
2
1
1
2
1
3
1
1
Примечание
27
6ЛХ.230.055-14
6ЛХ.230.055-34
6ЛХ.230.055-56
6ЛХ.230.055-86
?

10
1 1
1
1
1
1 2
1
1 2
2
1 2
2
2
1
1 1
1 1_
2
1 1_
И
1
1
1
2
1
2
2
2
2
2
1 1
1
1 1
1 2
|_ 1
12
1
1
1
2
1
2
2
0
2
2
1
1 1
1
2
1
13
<
1
1
1
2
I
2
2
2
2
2
1 1
1
1 1
2
1
14
1
1
1
2
1
2
2
! 2
2
2
1
1 1
1
2
1
15
1
1
1
2
1
2
2
2
2
2
1
1
1
1 2
1
16
1
1
1
2
1
2
2
2
2
2
1
1
1
2
1
17
1
1
1
2
1
2
2
2
2
2
1
1
1
2
1
18
1
1
1
2
1
2
2
2
2
2
1
1
1
1 2
1 1
19
1
1
1
1
1
2
1
2
2
2
2
2
1
1
1
1 2
1
20
1
1
1
1
1
2
1
2
2
2
2
2
1
1 1
1
1 2
1 1
21
1
1
1
1
2
1
2
2
2
2
1 2
1
I
1
2
1
22
1
1
1
%
1 |
2
1
2
2
2
2
2
1
I 1
1 1
2
' 1
23
1
1
1
2
1
,
2
2
2
2
2
1
1
1
2
1
24
1
1
1
2
1
2
2
2
2
2
1
1
1
2
1 *
1 1
25
1
1
1
2
1
2
2
2
2
2
1
1
1
2
1
26
1
1
' 1
2
1
2
2
2
2
2
1
| 1
1
2
1 1
27
-

1
Й1
К2
яз I
К4
1Й5, Кб
К7
К8, К9
К8, К9
НЮ, Ш1
К12, К13
КН, К15
К16, Ш7
К18
В19
К20
К21, К22
К23
2
Резисторы
МЛТ-2-560 Ом ±5%
МЛТ-2-560 Ом ±5%-В 1
МЛТ-0,5-2,0 кОм ±5%
МЛТ-0,5-2,0 кОм ±5%-В
МЛТ-0,25-820 Ом +5%
МЛТ-0,25-820 Ом ±5%-В 1
МЛТ-2-2,7 кОм ±5%
МЛТ-2-2,7 кОм ±5%-В
СПЗ-38 В-0,25-4,7 кОм
СПЗ-38 В-0,25-4,7 кОм-В
СПЗ-38 В-0,25-2,2 кОм
СПЗ-38 В-0,25-2,2 кОм-В
МЛТ-0,25-330 кОм ±5% !
МЛТ-0,25-330 кОм ±5%-В
МЛТ-0,25-240 кОм ±5%
МЛТ-0,25-240 кОм ±5%-В
МЛТ-0,25-470 кОм ±10%
МЛТ-0,25-470 кОм ±10%-В
СПЗ-38 В-0,25-470 кОм
СПЗ-38 В-0,25-470 кОм-В
МЛТ-0,25-330 кОм ±5%
МЛТ-0,25-330 кОм ±5%-В
МЛТ-0,25-270 кОм ±5%
МЛТ-0,25-270 кОм ±5% -В
1 МЛТ-0,25-82 кОм ±5%
1 МЛТ-0,25-82 кОм ±5%-В
1 МЛТ-0,25-240 кОм ±5%
1 МЛТ-0,25-240 кОм ±5%-В
МЛТ-0,25-510 кОм ±5%
МЛТ-0,25-510 кОм ±5%-В
1 МЛТ-0,25-51 кОм ±5%
1 МЛТ-0,25-51 кОм ±5%-В
1 . СПЗ-38 В-0,25-33 кОм -II
! СПЗ-38 В-0,25-33 кОм-Н-Т
1 МЛТ-0,25-15 кОм ±10%
1 МЛТ-0,25-15 кОм ±10%-В
1 СПЗ-38 В-0,25-3,3 кОм -II
1 СПЗ-38 В-0,25-3,3 кОм. -П-Т
1 МЛТ-0,25-13 кОм ±5%
1 МЛТ-0,25-13 кОм ±10%-В
1 МЛТ-0,25-8,2 кОм ±5%
1 МЛТ-0,25-8,2 кОм ±5%-В
1 МЛТ-0,25-5,6 кОм ±10%
1 МЛТ-0,25-5,6 кОм ±10%-В
3
1
«
1
1
1
2
1
2
2
2
2
1 2
1
1
1
1 2
1
4
1
1
1 1
1
2
1
2
2
2
1 2
1 2
1
1
1
2
1
5
1
1
1 1
1
2
1
2
; 2
2
1 2
2
1
1
1 1
2
1
6
^1
1 1
1
1
2
1
2
2
2
2
2
1
1 1
1
1 2
1
7
1
1
1
1
2
1
: 2
2
1 2
2
1 2
1
1
1 1
1 2
1
8
1
1
1
1
2
1
2
2
2
1 2
2
1
1 1
1
2
1
9
1
1
1
1
2
1
2
2
2
2
2
1 1
1
1 1
1 2
1 1
*
10
1 1
1
1
1
2
1
2
2
2
2
1 2
1
1 1
1
1 2
1
И
1
1
1
2
1
2
2
2
2
2
1
1
1
2
1
1

10
11
12
Н24
К25
К26
К27
К28
Н29
кзо
8В1-Т-8В4
8В1-^-ЧВЗ
УБ26, У027
МЛТ-0,5-47 кОм
МЛТ-0,5-47 кОм
±10%
±10%-В
МЛТ-0,5-82 кОм ±5%
МЛТ-0,5-82 кОм
МЛТ-0,25-1,6 кО!
±5%-В
VI ±5%
МЛТ-0,25-1,6 кОм ±5%-В
МЛТ-0,5-6,2 кОм
±10%
МЛТ-0,5-6,2 кОм ±10%-В
МЛТ-0,5-36 кОм ±5%
МЛТ-0,5-36 кОм ±5%-В
МЛТ-0,25-39 кОм ±10%
МЛТ-0,25-39 кОм ±10%-В
ПЭВ-10-3,0 кОм ±5%
ГОСТ 6513—75
С5-35 В-10 Вт-3,0 кОм ±5%
ПЭВ-10-2,2 кОм ±5%
ГОСТ 6513—75
С5-35 В-10 Вт-2,2 кОм ±5%
МЛТ-0,5-2,0 кОм ±5%
МЛТ-0,5-2,0 кОм ±5%-В
УБ1,
УЭ42
УЭЗ,
УБ5-
УЭ19-
У02
УБ43
УЭ4
У018
-УЭ25
МЛТ-0,25-270 Ом ± 10%
МЛТ-0,25-270 Ом ±10%-В
ПЭВ-10-430 Ом ±5%
ГОСТ 6513—75
С5-35В-10 Вт-430 Ом ±5%
ПЭВ-10-2,2 кОм ±5%
ГОСТ 6513—75
С5-35 В-10 Вт-2,2 кОм ±5%
ПЭВ-10-43 Ом ±5%
ГОСТ 6513—75
^5^5_ВМ0 Вт-43 Ом ±5%
ПЭВ-10-240 Ом ±5%
ГОСТ 6513—75
С5-35В-10 Вт-240 Ом ±5%
ПЭВ-10-2,2 кОм
ГОСТ 6513—75
±5%
С5-35 В-10 Вт-2,2 кОм ±5%
МЛТ-0,5-1,1 кОм ±5%
МЛТ-0,5-1,1 кОм±5%-В
Переключатель
Переключатель
Переключатель
Переключатель
Приборы полупроводниковые
Стабилитрон
Стабилитрон
Стабилитрон
Стабилитрон
КС447А
КС447А-Т
КС433А
КС433А-Т
Диод КД102Б
Диод ДКЮ2Б-Т
Стабилитрон
КС 147 А
Стабилитрон КС 147А-Т
Диод КДЮ2Б
14
7
2
4
2
14
7
_4_
2
14
14
14
14
2
14
7
2
14
14
7
2
14

11
1
1
1
1
1
\
1
1
3
4
14
7
' 2
12
1
1
1
1
1
1
1
3_
4
14
7
13
1
1
1
1
1
1
1
3
4
14
7
1 2
14
1
1
1
1
1
1
1
3
4
14
7
15
1
1
1
1
1
1
1
3
4
14
7
' 2
16
1
1
1
1
1
1
1
3
4
[ 14
7
17
1
1
1
1
1
1
1
1 з
4
14
7
1 2
18
1
1
1
1
1
1
1
3
4
14
7
19
1 «
1
1
1
1
4
4
2
14
7
20
1
1
1
1
1
4
4
2
14
7
21
1
1
1
1
1
4
4
2
14
7
22
1
1
1
1
1
4
4
2
14
7
23
1
' 1
1
1
1
1
3
4
14
7
24
1
1
1
1
1
^_
1
~~ 3
4
14
7
25
1
1
1
1
1
1
~Т
4
14
7
26
1
«
1
1
1
1
1
3
4
14
7
| л
27
4
ГЛЦИ 642 131.001
-01
ГЛЦИ 642 131.001
-01

1
У026, УБ27
УБ26
У028
УБ28
УЭ28—УОЗО
УБ27—УЭЗО
УБ31, УЭ32
УЭЗЗ, УЭ34
УБ35—У038
УБ39, УО40
УЭ41
УТ1, УТЗ
УТ1, УТ2
УТЗ
УТ4
ТА1
ТА1
ТА2
ТО
2
Диод КДЮ2Б-Т
Диод КДЮ2Б
Диод КДЮ2Б-Т
Стабилитрон КС522А
Стабилитрон КС522А-Т
Стабилитрон КС522А
Стабилитрон КС522А-Т
Стабилитрон 512А
Стабилитрон 512А-Т
Выпрямительный мост КЦ402А
Выпрямительный мост КД402А-Т
Тиристор Т122-20-3-2-У2 I вар.
Тиристор Т122-20-3-2-ТЗ I вар.
Диод КДЮ2Б
Диод КДЮ2Б-Т
Тиристор Т122-20-3-2-У2 I вар.
Тиристор Т122-20-3-2-ТЗ I вар.
Стабилитрон КС147А
Стабилитрон КС147АТ
Транзистор КТ3102Б
Транзистор КТ3102Б-Т
Транзистор КТ3102Б
Транзистор КТ3102Б-Т
Транзистор КТ501М
Транзистор КТ501М-Т
Транзистор КТ815Г
Транзистор КТ815Г-Т .
Трансформаторы
Трансформатор тока
•>У, = 25 вит. ПЭВ-2-1,0;
\У2=3000 вит. ПЭВ-2-0,15;
| Сердечник ШЛЮХ 16
Трансформатор тока
\У, = 5 вит. ПЭВ-2-1,56
\У2=3000 вит. ПЭВ-2-0,15;
Сердечник ШЛЮХ 16
Трансформатор тока
ЛУ, = 25 вит. ПЭВ-2-1,0
\У2=3000 вит. ПЭВ-2-0,15;
Сердечник ШЛЮХ 16 с зазором 0,25 мм
Трансформатор тока
^, = 5 вит. ПЭВ-2-1,56
\У2=3000 вит. ПЭВ-2-0,15;
Сердечник ШЛЮХ 16 с зазором 0,25 мм
Трансформатор тока
XV, = 150 вит. ПЭВ-2-0,8
^2=800 виг. ПЭВ-2-0,25;
Сердечник ШЛ12X20
Трансформатор тока
^, = 30 вит. ПЭВ-2-1,6
\У2=800 вит. ПЭВ-2-0,25;
Сердечник ШЛ 12X20
Трансформатор напряжения
ЛУ, = \У2=3600 вит.
ПЭВ-2-0,1
Трансформатор напряжения
| ^, = ^2=3600 ВИТ.
ПЭВ-2-0,1; Отводы
от \У2 1800 и 2400 вит.
3
1
1
з
1
1
1
4
2
1
1
3
1
>
1
1
5
1
1
3
1
1
1
6
2
'
1
1
3
1
1
1
7
5
1
3
1
1
1
8
2
5
1
3
1
1
1
9
5
1
3
1
1
1
10
2
5
1
3
1
1
1
11
1
1
3
1
1
1
12
2
1
г~
3
Г~
1
1

9
5
1
3
1__
1
1
10
2
5
1
3
1
1
1
11
1
1
3__
1
1
1
12
2
1
1
3
1
1
1
13
1
1
3
1
1
1
14
2
1
1
3
Г~
1
1
15
5
1
3
1
1
1
16
2
5
1
3
1
1
1
17
5
1
3
1
1
1
18
2
5
1
3
1
1
1
19
1
4
2
2
4
2
1
2
~тг~
1
1
1
20
1
4
2
2
4
2
1
2
1
1
1
1
21
1
4
2
2
4
2
1
2~~
1
1
1
1
22
1
4
2
2
4
2
1
2
1
1
1
1
23
1
4
2
2
4
2
1
2
1
1
1
1
24
1
4
2
2
4
2
1
2
1
1
1
1
25
1
4
2
2
4
2
1
2
1
•
1
1
1
26
1
4
2
2
4
2
1
2
1_
1
1
1
27

Схемы электрические подключения
НСши2208
"Усеян*
| ^ Ш4
2Ни 2
7]~!
40
42
44
46
Л
~7дагс/
. — орган с повышенным быстродействием,
о — орган с повышенной коммутационной способностью
контактов,
* —однополярные зажимы.
1С 12. Реле типоисполнений РМ 11-11-1; РМ 11-18-1;
РМ 12-11-1; РМ 12-18-1.
~ М пит
~ исе/ло
\^4М4
| ^2*1/
Г\2Х12
~3сети
~й ПС//7)
1КЬ—орган с повышенным быстродействием,
2КЬ — орган с повышенной коммутационной способностью
контактов;
* — однополярные зажимы.
Рис. 13. Реле типоисполнений РМ 11-11-2: РМ 11-18-2;
РМ 12-11-2; РМ 12-18-2.
Габаритные, установочные, присоединительные размеры и масса реле
Переднее присоединение
Переднее присоединение
^Заднее присоединение
Заднее присоединение
<я
Ь^-йГ,.
н
Размеры без предельных отклонений — максимальные.
Масса реле не более 2,0 кг.
Рис .13. Исполнение реле без встроенного блока питания.
чТСя
Размеры без предельных отклонений — максимальные.
Масса реле не более 2,5 кг.
Рис, 14, Исполнение реле с встроенным блоком питания.
15
