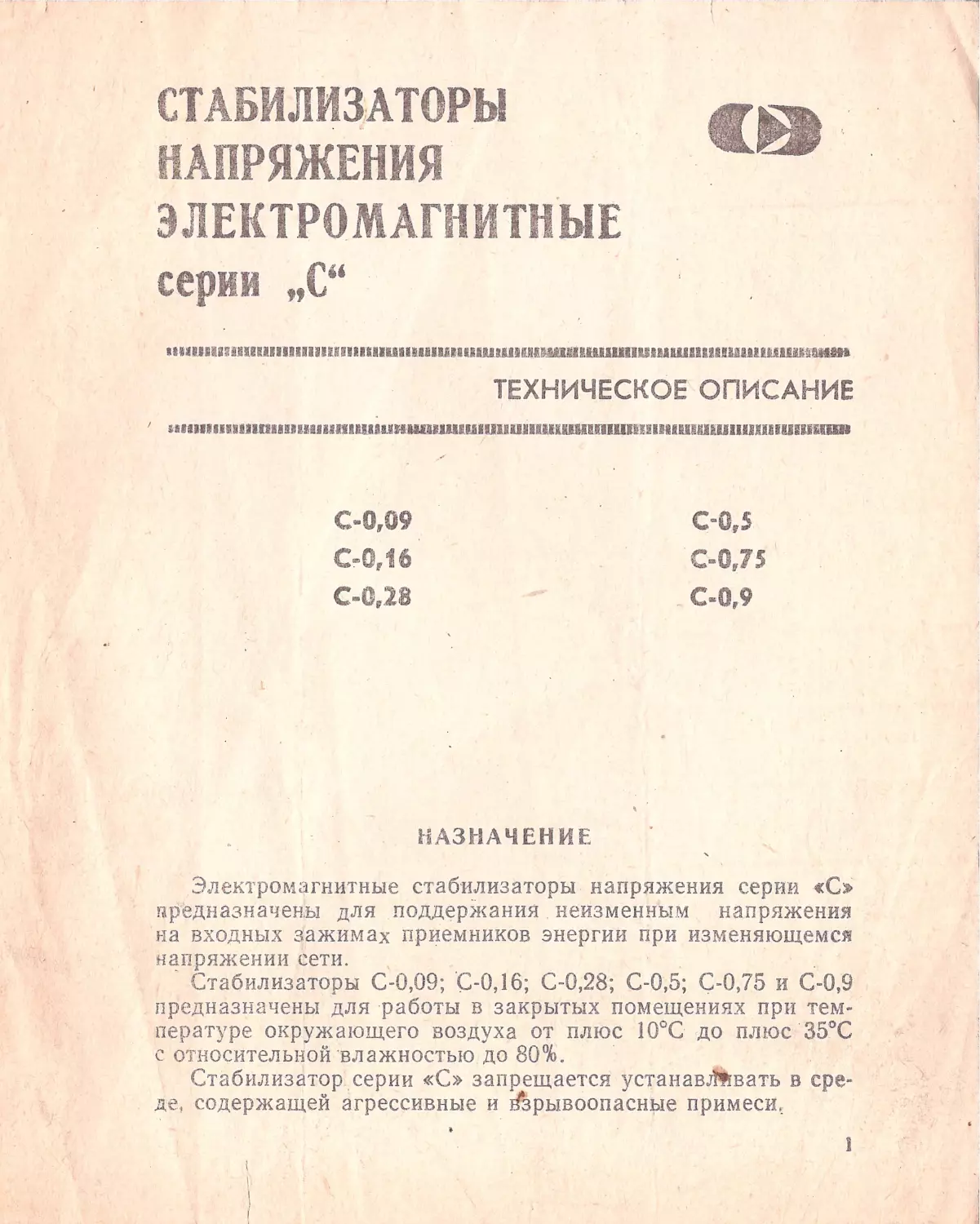

СТАБИЛИЗ:АТОРЫ
НАПРЯЖЕНИЯ
ЭЛЕl{ТРОМАГИИТНЫЕ
серии "С"
IIIIUIIIIIIIIIIIIJIIIIIIIIIIIIIIIUIIIIIIUIIIIШWIIIIIIIUUIНIIUIIUIUШlllll!lllllllШU«Dllltl
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
'
tlllllJIIIIIJIUIIIJIIIIIIIIIIUJI.ISIUUIШIUIUIIUJIUIIUUШШПIIIIIIIIIIIIШIIUIIIIIIIU,IШI
С-0,09
с~О,16
С-0,28
НАЗНАЧЕНИЕ
С-0,5
С-0,75
С-0,9
Электромагнитные стабилизаторы напряжения серии «С>
11редназначены для поддержаний неизменным напряжения
на входных зажимах приемников энергци при изменяющемся
напряжении сети.
Стабилизаторы С-0,09; С-0,16; С-0,28; С-0,5; С-0,75 и С-0,9
предназначены для работы в закрытых помещениях при тем­
пературе окружающего воздуха от плюс 10°С до плюс 35°С
с относительной влажностью до 80%.
Стабилизатор серии «С» запрещается устанав.JМ:вать в сре­
де, содержащей агрессивные и iiзрывоопасн.\>lе примеси ..

""'
ТЕХНИЧЕСКИЕ ДАННЫЕ
--
Типы стабилиэаrоров
Наименование
1
1
1
!
С-0,09
С-0, 16
С-0,28
С-0,5
1 С-0,75 1 С-0,!/
·параметров
1
з начения параметров
Номинальная м ощность ,
кВА
0,09
0; 16
0,28
0,5
0,75
('),9 <
Номинальное входное на-
пряжение, В
127и220 127и220 220и380
220и380 127и220 220и380
Номинальная частота, Гц
50
50
fjQ
50
50
50
Номинальное ста,билизl'! -
I
рованное напряжение ,
в-
127± 3
220±5
220±5
220±5
220±.5
220±5
Потери х олостого хода,
Вт
30
50
70
100
l!О
140
Вес стабилизатора, кг
не более
9
15
i8
29
31
38
,_
Габаритные размеры, мм 140 Х 257 Х 153 ! 9 6 Х 310 Х 186 196 Х 310Х 186 242Х302Х216 242Х415Х216 242 Х 440Х216
Установочные размеры
(расстояния между от -
-
верстиямИ-ддЯ- крепле,,,__
ни я стабилизатора) ,
~1М
!96±0 ,5 Х 80±0,5
l86::t0,6 X 110±0,5
186±0,б Х ! 10±0,5
77±3 Х 146± 1 89±:ЗХ 146 =т~\ ±ЗХ 146 ± 1

Изменение стабилизированного напряжения при номинаJ1ь ­
~-\ой актиl}ной нагрузке и частоте 50 Гц при изменении напряже­
ния сети на минус 15% и плюс 10% от номинального значения
должно быть не более ± 1О/о.
1
Изменение стабилизированного напряжения при номиналь­
ной активной нагрузке и номищ1льном напряжении сети при 1
изменении частоты на 2 Гц должно быть не более 8%.
Все вышеуказанные данные приведены для номиналыюг ()
неизменного сопротивления активной на,грузки.
..
Изменение стабилизированного напряжения при . меняю­
щейся и реак'Гивной нагрузке не нормируется.
i
-
----- ffJJ l{1.j-- - --
('
iГ
Рис. 1. Принщшиальная з,1ек1·ри•1еская схема стабилизатором
С-0,28; С-0,5 и С-0,9
П 1 - первичная обмотка; П2 - вторичная обмотка; Па
-
часть втоj
РlfЧНОЙ обмотки, включается на нагрузку; Пк - компенсационная обмотка·,
С / - емкость; I - стабилизированное ~~апряжение; II - сеть.
'
1
5
3
4
2
5
3
4
е.-1
' ...
)
=
-
220 В
380 В
1
1
Рис. 2. Положение перемы•1еrt при включении стабuизаторов
2
С-0,28, С-0,5 и С-0,9 на шпани~е от Iсети с напряжением 220 и 380 В .
•1
3

/
УСТРОИСТВО
Стабилизатор состqит из трансформатора с тремя обмотка •
,1.н. Первичная ' (сетевая) обмотка П1 находится на ненасыщен.,
ной части магнитопровода.
Вторичная обмотка П2 находи_тся на насыщенной части
, , агнитопровода и включена на емкость «С».
Компенсационная обмотка Пк находится на насыщенной
части магнитопровода. Стабилизированное напряжение сни­
мается с части вторичной-обмотки и компенсационной, вклю.
ченных встречно.
/
6
с
-
•']
-
---
1'pD-- -----
Рис. 3. Принципиа.11ьная з,11ектрическа11 схема стаби.1изаторов
С-0,09; С.О,16 и С-0,75
П 1 - первичная обмотка; П2
-
вторичная обмотка; Па - часть вто­
ричной обмотки, включается на нагрузку; Пк - компенсационная обмотка;
С - емкость; I - стабилизированное напр~жеиие; !l - сеть.
5
3
4
2
5
з
4
2
,
(о-о)
127 В
220 В
Рис. 4. Поlожеиие перемычек при вк.11ючекии стаби.nвзаторов
С-0 ,09, С·О,16 и r-0,75 на питание от сети с напр11ж:ением 127 и 220 В.
4

i
11
1,,
sI.JIчIг! 'J
'J
/(.
6J7J.
··1
1
t·
J
i'
ПОДГОТОВКА К РАБОТЕ
Запрещается включать стабилизатор в сеть , !Остоянноrо то­
ка . i1⁄2.ончж внешних соединений произвести п J сх~ме, приве-
денной на рис. 5.
,
.
Перед включением стабилизатор в целях бе опасности дол­
жен быть з_?крыт кожухом, так как конденсат1сры находятся
под напряжением около 650 В.
Включение стабилизатора на нагрузку боЛ\ьше номиналь-
ной не допускается.
,
•
Вследствие большого поля ра-ссеяния не , рекомендуется
устанавливать стабилизатор вблизи цепей, чуhствительных к
низкочастотным наводкам.
1.
Корпус стабилизатора доJiжен быть заземл(iitI. .
Стабилизатор рассчитан на работу в rоризd_~пальном поло-
жении установочными отверстиями вниз.
1
ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И РАНЕНИЯ
,,
.
Стабилиза·1оры в упаковке для перевозки ( выдерживают
без повреждения":
,
а) транспортную тряску с ускорением не ролее 30 м/сек
• при частоте ударов от 30 до 120 в минуту;
~•
б) воздействие температур от минус 50°С .go плюс 50"С;
в) воздейстние относительной влажности 95% при темпера­
туре плюс 35°С.
5

r
Стабилизаторы должны храниться в закрытых складскн:1
помещениях при температуре ОТ ПЛЮС 5°С ДО ПЛЮС 35°С И О"J!­
НОСИТеЛЬНОЙ влажности до 80Ъ.
i
В воздухе 'ск:падского помf\щения не должно быть пыли, ,-,,
также газов и паров, вызывающих коррозию.
Пр нм е чан и е. Предприятием могут быть произведены схемные и.к;i
конструктивные изменения, не ухудщающие качества изделия.
скэп 323-30.000
