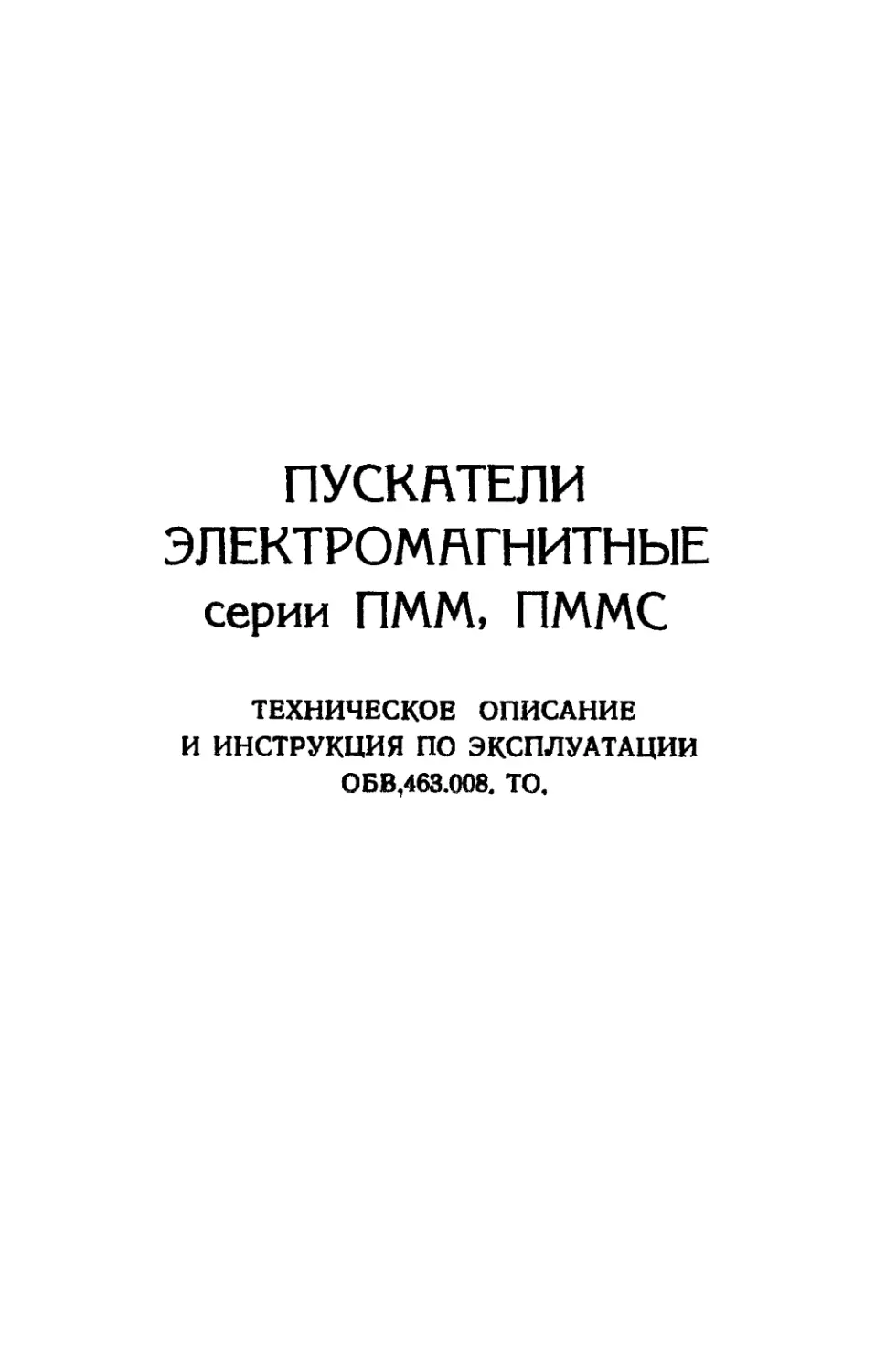

ПУСКАТЕЛИ
ЭЛЕКТРОМАГНИТНЫЕ
серии ПММ, ПММС
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ОБВ,463.008. ТО.

1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1.1. Назначение
Пускатели электромагнитные, в дальнейшем именуемые
пускатели, служат для управления и защиты от перегрузок
трехфазных асинхронных электродвигателей с короткозам-
кнутым ротором, работающих в сетях переменного тока
частотой 50 Гц при напряжении до 380 В.
Пускатели изготавливаются в климатических
исполнениях М категория размещения 3 и ОМ категория размещения
5 по ГОСТ 15150—69.
Пускатели климатического исполнения М категории
размещения 3 предназначены для работы в следующих условиях*
— температура окружающего воздуха от минус 40 °С до
плюс 40 °С;
— относительная влажность окружающего воздуха
98 процентов при температуре 25 °С;
— окружающая среда невзрывоопасная, не содержащая
токопроводящей и абразивной пыли, агрессивных газов и
паров в концентрациях, разрушающих металлы и изоляцию;
— длительные наклоны до 45° в любую сторону;
—■ брызги и обливание морской водой.
Пускатели климатического исполнения ОМ категории
размещения 5 предназначены для работы в условиях
влажного, сухого и морского тропического климата при
температуре окружающего воздуха не более 45 °С и
относительной влажности не более 98 процентов при температуре
35 С.
Остальные условия работы как для исполнения МЗ.
1.2. Технические данные
1.2.1. Основные технические данные пускателей серии
ПММ, ПММС приведены в таблице 1.
1.2.2. Приведенные в таблице 1 номинальные данные
действительны для всех типов пускателей (таблица 2).
3

Таблица I
чина
ателя
Вели
пуск
Номинальный ток, А
в оболочке
открытые
Допустимый
пусковой ток, А
Допустимый рабочий
ток кратковременных
режимов пускателя
закрытого исполнения, А
30 мин.
5 мин.
Исполнение М
1
2
3
4
22,5
45
90
1 135
25
50
100
150
175
350
600
900
30
70
100
150
35
85
100
150
Исполнение ОМ
1
2
3
4
17
34
68
115
19
38
75
130
133
266
525
910
22,5
51
75
130
25и5
64,5
75
130
1.2.3- Пускатели рассчитаны для работы в
следующих режимах:
а) продолжительном;
б) прерывисто-продолжительном;
в) кратковременном;
г) повторно-кратковременном с частотой до 600
включений в час при ПВ 40 процентов-
1.2.4- Втягивающие катушки пускателей
изготавливаются на напряжение 127, 220 и 380 В.
Втягивающая катушка пускателя, нагретая до
установившейся температуры при 105 процентах номинального
напряжения и наибольшей допустимой температуре окружающего
воздуха, обеспечивает:
а) при напряжении, равном 85 процентов номинального,
надежное включение пускателя без остановки или задержки
подвижной системы в промежуточном положении;
б) при напряжении равном 70 процентов номинального,
удерживание якоря электромагнитной системы контактора в
полностью притянутом положении (при этом допускается
резкое гудение электромагнитной системы).
1-2-5- Пускатели изготавливаются с контактными узлами
вспомогательной цепи трех типов: клиновыми, перекидными
и мостиковыми.
Мостиковые контакты вспомогательной цепи в
пускателях всех величин и клиновые з, контакты вспомогательной
4

цепи в реверсивных пускателях 2, 3, 4 величин не являются
ударостойкими по признаку ложных срабатываний
Перекидной контакт вспомогательной цепи
(ударостойкий) предназначен только для шунтирования кнопки «Пуск».
Таблица 2
Обозначение типов пускателей открытого исполнения
Величина
пускателя
1
2 i
Нереверсивные
ПММ 1010
ПММС 1010
ПММ 2010
ПММС 2010 !
Реверсивные
ПММ 1020
ПММС 1020
ПММ 2020
ПММС 2020
3
4
ПММ ЗОЮ
ПММС ЗОЮ
i
ПММ 4010
ПММС 4010
ПММ 3020
ПММС 3020
ПММ 4020
Примечание, В зависимости от климатического исполнения пускателей
к обозначению- его типа добавляются МЗ или ОМ5.
5

Продолжение табл. 2
Обозначение типов пускателей брызгозащищенного исполнения
ина
геля
3" СО
S Ьй
5&
CQ к
Со
встроенными
предохранителями
Со
встроенными кнопками
управления
Со
встроенными пакетным

переключателем и
кнопками управления
Со
встроенными пакетным

переключателем и предох.
ранителями
Нереверсивные
ПММ 1111
ПММС 1111
ПММ 1112
ПММС 1112
ПММ 1113
ПММС 1113
ПММ 1114
ПММС 1114
ПММ 2111
ПММС 2111
ПММ 2112
ПММС 2112
ПММ 2113
ПММС 2113
ПММ 2114
ПММС 2114
ПММ 3111 j ПММ 3112 I ПММ ЗИЗ
ПММС 3111! ПММС 3112 1 ПММС 3113
ПММ 3114
ПММС 3114
ПММ 4111
ПММС 4111
ПММ 4112
ПММС 4112
ПММ 4113
ПММС 4113
ПММ 4114
ПММС 4114
Реверсивные
ПММ 1121
ПММС 1121
ПММ 1122
ПММС 1122
ПММ 1123
ПММС 1123
ПММ 1124
ПММС П24
ПММ 2121
ПММС 2121
ПММ 2122
ПММС 2122
ПММ 2123
ПММ 2124
ПММ 3121
ПММС 3121
ПММ 3122
ПММС 3122
ПММ 3123
ПММ 3124
ПММ 4121
ПММ 4122
6

Продолжение табл. 2
Обозначение типов пускателей водозащищенного исполнения
го е
Со
встроенными
предохранителями
Со
встроенными кнопками
управления
Со встроенны.
ми пакетным

переключателем и кнопками]
управления
Со
встроенными пакетным

переключателем и
предохранителями
Нереверсивные
1
2
3
4
ПММ 1211
ПММС 1211
ПММ 2211
ПММС 2211
ПММ 3211
ПММС 3211
! ПММ 4211
ПММС 4211
ПММ 1212
ПММС 1212
ПММ 2212 |
ПММС 2212!
ПММ 3212
| ПММС 3212
ПММ 4212
ПММС 4212
ПММ 1213
ПММС 1213
ПММ 2213
ПММС 2213
ПММ 3213
ПММС 3213
ПММ 4213
ПММ 1214
ПММС 1214
ПММ 2214
ПММС 2214
ПММ 3214
ПММС 3214
ПММ 4214
Реверсивные
!
2
3
ПММ 1221
ПММС 1221
ПММ 2221
ПММС 2221
ПММ 3221
ПММС 3221
ПММ 1222
ПММС 1222
ПММ 2222
ПММС 2222
ПММ 3222 |
ПММС 3222
ПММ 1223
ПММС 1223
ПММ 2223
ПММ 3223
ПММ 1224
1 ПММС 1224
ПММ 2224
ПММ 3224
ПММ 4221
ПММС 4221
ПММ 4222

1.3. Состав, устройство пускателя и его составных частей:
13.1. Пускатель состоит из следующих основных узлов:
а) контактора;
б) двух электротепловых токовых реле;
в) кнопочных элементов (в исполнении с ними);
г) двух предохранителей (в исполнении с ними);
д) пакетного переключателя (в исполнении с ним);
е) кожуха (в водозащищенном или брызгозащищенном
исполнении).
Габаритные и установочные размеры пускателей
приведены в приложении 1.
Электрические схемы соединений приведены в
приложении 2
1-3.2. Контактор
Контактор (рис. 1, 2) состоит из следующих
основных узлов:
а) контактной системы мостикового типа;
б) дугогасительной системы;
в) подвижной системы;
г) электромагнитной системы;
д) контактных узлов вспомогательной цепи;
е) основания.
8

Рис. 1. Контактор пускателя
величины 1:1 — держатель
якоря, 2 — рычаг стабилизатора;
3 — ось: 4 — якорь; 5 —
сердечник; 6 — виток короткозамк-
нутый; 7 — груз стабилизатора;
8 — катушка втягивающая; 9 —
рейка; 10 — узел контактный
перекидного типа; 11 — камера
дугогашения; 12 — токопровод;
13 — основание; 14 —контакто-
чержатель; 15 — скоба; 16 —
стойка.
Рис 2. Контактор пускателя
величины 2,*3 и 4: 1 — узел
контактный клинового типа (в реверсивных
пускателях); 2 — скоба; 3 — ось;
1 ~~ яьорь; 5 — рычаг
стабилизатора; 6 — груз стабилизатора; 7 — ка-
ijuiKa втягивающая; 8 — контакт
перекидной вспомогательной цепи,
9 — рейка: 10 — контакт о держатель;
И -- сердечник; 12 — контакт
неподвижный; 13 — камера
дугогашения; 14 — токопровод: 15 —
основание; 16 — сердечник: 17 — виток
короткозамкпутый; 18 — скоба; 19 —
система подвижная
1-3.3. Электротепловое токовое реле
В пускателях всех серий тепловая защита двигателей
управляемых пускателями, осуществляется электротепловыми
токовыми реле типа ТРТ.
Электротепловые токовые реле включаются в две фазы
главной цепи пускателя. Контакты электротепловых токовых
реле включаются последовательно с втягивающей катушкой-
9

Электротепловые токовые реле обеспечивают защиту
электродвигателя в следующих условиях:
а) при длительной (свыше 20 минут) перегрузке
электродвигателя током свыше 135 процентов от его
номинального;
б) в пусковом периоде при чрезмерной его затяжке или
значительной перегрузке, вызывающей остановку двигателя;
в) при обрыве одной фазы, если двигатель был
полностью нагружен.
Электротепловые токовые реле имеют ступенчатую
регулировку номинального тока несрабатывания в пределах
±15 процентов- Число используемых делений шкалы ±3.
Цена одного деления шкалы ± 5 процента 1н.
Конструкция электротепловых токовых реле выполнена
без температурной компенсации, поэтому электромагнитные
пускатели с электротепловыми токовыми реле и защищаемые
электродвигатели рекомендуется устанавливать при
наименьшей разности температур окружающего их воздуха.
Предприятие-изготовитель производит настройку тепловой
защиты при температуре окружающего воздуха 45 СС для
исполнения ОМ и 40 °С для исполнения М и гарантирует
нормальную работу реле при данной температуре. На каждые 10 °С
изменения температуры окружающей среды от 40 °С
номинального ток несрабатывания в электротепловых токовых
реле ТРТ изменяется примерно на 3,5 процента-
Тепловая защита не предназначена для защиты от
токов короткого замыкания, поэтому защита от токов
короткого замыкания должна осуществляться предохранителями или
автоматами.
1.3.4. Кнопочный элемент
В водозащищенные и брызгозащищенные магнитные
пускатели всех серий могут быть встроены малогабаритные
кнопочные элементы типа КММ.
Кнопочный элемент, в зависимости от его назначения в
схеме пускателя, имеет один замыкающий или один
размыкающий, или один замыкающий и один размыкающий
контакты (в реверсивных пускателях 1-й величины).
1.3.5. Предохранитель
В пускателях устанавливаются колодочки с
предохранителями типа ПДС-1 с плавкой вставкой на 6 А.
10

1.3.6. Пакетный переключатель
Переключатель типа ППЗ, встроенный в пускатель не
предназначен для коммутации токов и применяется для
переключения сетей питания при отсутствии токовой нагрузки.
Рукоятка привода переключателя питания встроена в
крышку кожуха пускателя. На крышке кожуха имеется
указатель, на котором обозначены три положения
переключателя I, (О) и П. 'Положения I и II на указателе переключате^-
ля относятся к пускателям величин 1, 2 и 3, для пускателей
величины 4 положения у переключателя обратны указанному.
1.37. Кожух пускателя
Кожух пускателя для пускателей ПММ изготавливается
из стали, для ПММС из латуни
Для защиты от попадания влаги внутрь кожуха между
крышкой и корпусом предусмотрено резиновое уплотнение.
Натяг резинового уплотнения может регулироваться
специальными гайками, имеющимися на замках и петлях крышки.
Кожух пускателя брызгозашишенного исполнения имеет
в нижней стенке отверстия для ввода кабеля главной цепи
и цепи управления
На время транспортирования и хранения на складе
отверстия закрываются заглушками.
Кожух пускателя водозащищенного исполнения имеет в
нижней стенке специальные сальники для ввода кабелей
главной цепи и цепи управления.
Луженые скобы на кожухах пускателей предназначены
для подключения заземления двумя болтами.
Сечение провода силовой цепи должно быть 4; 10; 25; 50 мм2 для
величин пускателя 1, 2, 3, 4 соответственно, сечение провода цепи
управления I мм2.
1.4- Размещение и монтаж
Пускатель устанавливать в вертикальном положении.
Пускатели открытого исполнения предназначены для
встраивания их в комплектные устройства защищенного исполнения.
Крепление пускателя производить винтами или болтами
соответствующего диаметра.
И

Открытые пускатели крепить на скобах, втулках и т. д.,
обеспечивающих между плоскостью крепления и задней
кромкой основания пускателя зазор не менее 2 мм-
Присоединение монтажных проводов к мостиковому и
перекидному контакту вспомогательной цепи у пускателей
2, 3 и 4-й величин производить при откинутой
подвижной системе пускателя.
Чтобы откинуть подвижную систему необходимо
предварительно снять крышки камер дугогашения.
Присоединение монтажных проводов у пускателей 1-й
величины производить без откидывания подвижной системы
непосредственно к установленным на пускателе клеммникам,
соединенными перемычками с соответствующими контактами
вспомогательной цепи.
Указание по монтажу пускателей серии ПММС
Для обеспечения требуемых характеристик и
параметров, предъявляемых к пускателям, необходимо выполнять
требования данного раздела в части внутренней разводки и
подключения подводимого к пускателю внешнего кабеля.
Разводка и подключение должны производиться в
строгом соответствии с электрической схемой соединения (см.
приложение 2) и заключается в выполнении следующих
требований:
1. Ввод кабелей должен производиться по трассам к
зажимам Л1, Л2, ЛЗ с левой стороны контактора — вывод по
трассам вывода от зажимов CI, C2, СЗ по правой стороне
контактора.
В пускателях с пакетным переключателем ввод «левый
борт» к зажимам переключателя 1Л1, 1Л2, 1ЛЗ должен
проходить по трассе ввода (левая сторона контактора). Ввод —
«правый борт» к зажимам 2Л1, 2Л2, 2ЛЗ по трассе ввода
(правая сторона контактора). Вывод от зажимов CI, C2 и
СЗ — по трассе ввода «правого борта».
2- Подводимый (внешний) кабель к пускателю должен
быть освобожден от наружной оболочки на длине, указанной
в таблице 3.
12

Таблица 3
Типь
пускат
ПИ,
1112,
1121,
1122,
2114,
1114,
1123,
1124,
2111,
2112,
2121,
2122,
2113,
1113,
3111,
3112,
3121,
3122,
4111,
4112,
i
ел я
1211
1212
1221
1222
2214
1214
1223
1224
2211
2212
2221
2222 ~
2213
1213
3211
3212
3221
3222
4211
4212
Общая
длина
мм*
400
620
515
750
Длина
трассы
жил
кабеля
ввода, мм
Л1/1Л1|Л2/1Л2|ЛЗ/1ЛЗ
- 310 355 400
- 425
340, 530
620 330
400,520
870 36°
475
"840
650
~ 980
470,, 69С
830
540
870 "
740
1080
630
1060
375
550
} 460
400
600
510
470
340
400
425
600
470
470
670
570
515
330
390
475
650
460
540
740
630
Длина
трассы
жил
кабеля
вывода, мм **
С1/2Л11С2/2Л
400 620
515
380
520
480
480
460
460
510
"670
510
560
630
750
620
530
870
510
840
980
830
690
870
1080
1060
2|СЗ/2ЛЗ
80
50
30
520
20
520
60
50
90
670
60
60
60
Примечания:
* В числителе указана длина подводимого кабеля без оболочки
внутри пускателя (трасса ввода);
в знаменателе — длина трассы вывода;
**В числителе указана длина трассы вывода;
в знаменателе — длина трассы ввода «правый борт».
3 После снятия наружной оболочки кабеля жилы
подводимого кабеля должны быть обвязаны вместе киперной
лентой или другим видом изоляционного материала,
обеспечивающим прочность обвязки, предохраняющей от произвольного
перемещения жгута при эксплуатации. Необходимость
обвязки кабеля при подключении заключается в создании бифи-
лирования трасс ввода и вывода и жесткости укладки-
Сбифилированная трасса ввода должна быть уложена в
кожухе пускателя с левой стороны- При этом не допускается
прокладка с излишними изгибами и перекрещиванием жил
13

при их обвязке- В месте поворота трассы к входным
зажимам радиус округления трассы должен быть не менее
3-кратного диаметра подводимого или отводимого жгута
трассы,
Сбифилированный жгут трассы вывода должен быть
уложен внутри правой стороны кожуха пускателя- При этом
подвод к зажиму С2 левого теплового реле должен быть
проложен в обвод контактора, закреплен к жгуту трассы
ввода и штатному кабелю левого теплового реле.
Перед каждым выходом из жгута трассы ввода или
вывода к силовым зажимам жилы кабеля должна быть
дополнительная вязка из трех петель.
Данный способ укладки обеспечивает стабильность
характеристик, а также жесткость крепления жгутов трассы
ввода и вывода.
II. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
2.1- Указание мер безопасности
Все операции по осмотру и устранению неисправностей
производить только при снятом напряжении в главной цепи
и в цепи управления.
Перед вводом в эксплуатацию пускатель заземлить,
крышку кожуха закрыть
2.2. Подготовка к работе
При подготовке пускателя к работе необходимо:
а) очистить- пускатель от пыли и грязи, продуть сжатым
воздухом (давление не более 0,2 МПа);
б) сиять крепление, запирающее подвижную систему на
- время транспортирования;
в J произвести внешний осмотр пускателя;
г) проверить состояние винтовых соединений;
д) проверить соответствие катушки пускателя
напряжению сети;
е) проверить сопротивление изоляции пускателя, которое
должно быть не менее 3 МОм, если сопротивление изоляции
ниже нормы, пускатель просушить;
ж) проверить нет ли заеданий подвижной системы.
2.3. Порядок работы
Выключение производить нажатием кнопки «Пуск» в
нереверсивных и кнопки «Вперед» или «Назад» в реверсивных
пускателях,
14

При нажатии кнопки «Пуск» («Вперед» или «Назад»)
получает питание втягивающая катушка пускателя, и
подвижная система пускателя переходит из отключенного
положения во включенное, при этом переходит во включенное
положение и замыкающий контакт вспомогательной цепи,
шунтирующий контакты кнопки «Пуск» («Вперед» или «Назад»),
т. е. для включения пускателя достаточно
кратковременного нажатия на кнопку-
В реверсищ-шх пускателях нажатие на кнопку «Вперед»
сопровождается разрывом цепи питания катушки пускателя
«Назад» (размыкающими контактами кнопки в пускателях
1-й величины или размыкающими контактами клинового
контакта вспомогательной цепи в пускателях 2, 3, 4-й величин),
чем обеспечивается их электрическая блокировка,
препятствующая одновременному включению обоих контакторов.
Так же работает схема и при нажатии на кнопку «Назад».
Во включенном положении в цепь катушки включены
последовательно контакты вспомогательной цепи и контакты
тепловых реле.
Для отключения пускателя следует нажать кнопку
«Стоп», при этом обесточивается цепь катушки и подвижная
система перейдет в отключенное положение.
При переходе в отключенное положение размыкаются
замыкающие контакты перекидного контакта вспомогательной
цепи пускателя, т. е. возвращение кнопки «Стоп» в исходное
положение не вызывает включение пускателя.
Отключение пускателя может произойти:
а) при нажатии кнопки «Стоп» обслуживающим
персоналом;
б) при срабатывании теплового реле вследствие
перегрузки электродвигателя;
в) при срабатывании нулевой защиты вследствие исчез-
новения напряжения в сети.
Если отключение произошло в результате срабатывания
теплового реле, повторное включение пускателя может быть
произведено после остывания термобиметалла тепловых реле
и автоматического замыкания его контактов-
Нормальное остывание длится не свыше 3 минут.
При необходимости сократить время до повторного
пуска следует открыть крышку кожуха пускателя и нажатием
на кнопку ручного возврата произвести ускоренное
замыкание контактов реле.
15

24. Техническое обслуживание
2.4.1 Техническое обслуживание пускателей производите
перед каждым циклом непрерывной работы, но не реже
одного раза в шесть месяцев-
Пускатели обеспечивают непрерывную и надежную
работу периодами по 4000 час. при любых оговоренных (п. 1-2.3.)
режимах без непосредственного местного обслуживания и
контроля. В промежутках между указанными периодами
непрерывной работы производите необходимые регламентные
работы для обеспечения безотказности действия пускателей.
2.4.2. Регламентные работы производите в следующем
объеме:
а) очистите пускатель от пыли и загрязнений, продув его
сжатым воздухом (давление не более 1,86-105Па (2 ат);
б) произведите внешний осмотр пускателя;
в) проверьте и при необходимости подтяните винтовые
соединения;
г) трущиеся поверхности пускателя смажьте по
схеме смазок, приведенной в приложении 3.
2.4.3. Для осмотра пускателя снимите крышку камеры
дугогашения, затем снимите (у пускателя величины 1) или
откиньте (у пускателей величин 2, 3, 4) подвижную систему.
При осмотре пускателя визуально проверьте состояние
главных контактов и контактов вспомогательной цепи,
включающих катушек и пружин. При этом проверяется наличие
контактных ^накладок на контактных деталях, отсутствие пов
реждений и поломок. Кроме регламентных работ, указанных
в п. 2-4.2., должны также проводиться дополнительные
работы по замене частей пускателя из ЗИП, выработавших свой
ресурс или вышедших из строя. Трудоемкость работ по
замене частей приведена в табл. 4. Замену частей контактора
производите в соответствии с требованиями, указанными в
п.п. 2.4.4. — 2.4.9.
16

Таблица 4
Характер
проведенных работ
I Время
проведения
работ, в мин.
Обшее
время
в чел/час
Примечание
Демонтаж пускателя
Замена втягивающей
катушки
Замена главных
неподвижных контактов
Замена подвижных
главных контактов
Замена перекидного
контакта
вспомогательной цепи
Замена пружин
главных контактов
Замена шайб
регулировочных главных
контактов
Замена пружин от
ключаюших
Замена мостиковых
контактов
вспомогательной цепи «замыкающих»,
«размыкающих».
Замена кату шко
держателя
Монтаж и отладка
пускателя
20
15
10
5
10
5
5
3
5
15
0—20
1—05
1-00
0—55
1—00
0—55
0-55
0—53
0—55
1—05
Установка пускателя в
нормальных условиях,,
допуск к пускателю
свободный
30
0—30
ПРИМЕЧАНИЯ: 1 В графе общее время, требуемое для замены
какой-либо детали, состоит из времени демонтажа пускателя, времени
замены деталей и времени монтажа и отладки пускателя.
2. Ремонт должен производиться слесарем-электриком не ниже
третьего разряда, под наблюдением инженерно-технического работника.
2.4.4. Заменяйте главные контакты только в случае
уменьшения толщины контактной части до 0,5 мм. Если по
состоянию контактов можно судить, что они не прослужат до
очередных регламентных работ, замените их.
Замена или зачистка контактов из-за наличия копоти и
следов оплавления не допускается.
Для замены главных контактов:
а) у пускателей 1-й величины (рис- 1J снимите крышки
камер дугогашения 11 и подвижную систему, для чего
отверните винты крепления стойки 16 и снимите ее, затем
отверните винты крепления подвижной системы и снимите детали
(2, 4, 7, 15);
б) у пускателей 2, 3, и 4-й величин (рис. 2) снимите
крышки камер дугогашения 13 и откиньте подвижную
систему 19 вместе с якорем 4# 17

2-4.5 Заменяйте втягивающую катушку:
а) при обрыве или коротком замыкании в обмотке,
пробое изоляции катушек;
б) при обрыве выводного конца, растрескивании
изоляции провода выводных концов в местах их заделки в
катушку, обрыве более половины проволок в токопроводящей жиле
провода выводных концов в местах их присоединения-
Для замены втягивающей катушки:
— у пускателей 1-й величины снимите подвижную
систему, как указано в п. 2.4.4а, отсоедините выводные концы
катушки, отверните винт, крепящий катушку 8 к сердечнику 5
(рис 1), и снимите катушку;
— у пускателей 2, 3 и 4-й величин откиньте подвижную
систему, как указано в п- 24.46, отсоедините выводные
концы катушки; поверните пластинку и выньте штифт; снимите
сердечник, придерживая от выпадания конические пружины,
которые крепятся на сердечнике и, отвернув винт крепления,
снимите с сердечника катушку вместе со скобой.
Установку новой втягивающей катушки и сборку
контактора производите в обратной последовательности. При
установке катушки обеспечьте ее неподвижное закрепление.
2.46- Заменяйте контакты вспомогательной цепи:
а) при поломке каких-либо деталей;
б) при полном износе контактов;
в) при износе подвижных и неподвижных деталей, когда
наблюдаются значительные перекосы их, приводящие к
заеданиям;
г) при уменьшении у клиновых контактов
вспомогательной цепи, вследствие. истирания, толщины контактных
пластинок в местах контакта более чем наполовину или при их
поломке вследствие износа.
Если по состоянию контактов вспомогательной цепи
можно судить, что они не прослужат до очередных
регламентных работ, замените их.
24.7. При установке контактов вспомогательной цепи
обеспечьте^
а) визуальную одновременность замыкания и
размыкания контактов мостикового контакта вспомогательной цепи.
Лопускается неодновременность замыкания или размыкания
контактов и несовпадение их, но не более чем на 0,5 мм;
б) при установке неподвижных контактов и подвижного
клинового контакта вспомогательной цепи добейтесь (путем
подгиба контактов), одновременности расхождения обеих
контактных пластинок неподвижных контактов во время
врубания пластинки подвижных контактов:
18

в) четкое (без задержки в каком-либо положении)
перекидывание контакта у перекидного контакта
вспомогательной цепи при включении и отключении пускателя
достигается подгибанием скобы, установленной на
планке подвижной системы; при этом в отключенном
положении между верхним концом скобы и
направляющей скобой должен быть зазор 05 мм во
включенном положении, с учетом свободного хода сердечника
электрома1Нитной системы, зазор между другим концом
скобы и напрагляюшей скобой должен быть также по
возможности 0,5 мм.
После замены контактов вспомогательной цепи
отрегулируйте их параметры в соответствии с табл. 5, 6.
Регулируйте растворы и провалы мостиковых контактов
вспомогательной цепи перемещением подвижного контакта
или угольника (в зависимости от исполнения контакта
вспомогательной цепи), а также перемещением основания-
2.4.8. Для замены отключающих пружин у пускателей
1-й величины освободите конец пружины, закрепленной в
грузе, и снимите пружину.
У остальных пускателей сначала освободите через
овальное отверстие конец пружины, закрепленный на основании
пускателя, затем снимите пружину.
2.4.9. После осмотра и замены указанных выше узлов и
деталей установите на место подвижную систему, проследите,
чтобы валики в подвижной системе 19 (рис. 2) вошли в пазы
колодок рычагов 5; направляющая скоба перекидного
контакта вспомогательной цепи вошла в скобу на рейке.
Таблица 5
Нажатия, растворы и провалы мостиковых контактов
вспомогательной цепи
Параметры
Начальное
нажатие на контактный
мостик, Н
Величина пускателя
1,2 | 3,4
Исполнение контактов вспомогательной цепи
з. 1
рУо_ 0,2
р. 1 з.
1,08 ±0,2
1Д8±0,2
Р.
0,98... 1,67
Раствор контактов,
мм
Провал контактов,
мм
—
3,5±ф,5
4±0,5
—
—
3-,
4+0,5
—

Таблица б
Усилие врубания и ход ножа в губках клиновых контактов
вспомогательной цепи
к
|3
CQ И
2,, 3, и 4
Параметры
Усилие врубания, Н
Ход ножа в губках,, мм
Исполнение контактов
ударостойкие
P. J
неударостойкие
3.
[ I 57ч_ 0,4
6—0,5
>»2
24.10. После окончательной сборки проверьте вручную,
нег ли заеданий подвижной системы. Затем проверьте
надежность включения пускателя при подаче соответствующего
пониженного напряжения на втягивающую катушку согласно
п. 1.2.4. При этом у всех пускателей, кроме пускателя 1
величины, концы отключающих пружин должны быть
установлены в отверстиях рычагов 5, соответствующих наибольшему
натягу пружин. Если пускатель не включается, концы
пружин установите в соседних отверстиях рычагов, уменьшив тем
самым натяжение пружин.
2.4.11. Отрегулируйте нажатия и провал главных
контактов в соответствии с данными таблицы 7.
Таблица 7
Нажатие и провалы главных контактов
Параметры
Нажатие на контактный
мостик, Н, начальное
Провал контактов, мм
Величина пускателя
1-я | 2-я | 3-я I 4-я
3,04±0„45
2,8+0'5
8,67 ±lt,0
4+°.5
10,78 ...13,13
3.5+0*5
22,54...27„93
„+0.5
2.4. 12. После производства указанных работ пускатели
должны обеспечивать непрерывную работу периодами такой
же длительности последовательно в течение оставшегося
срока службы. Пускатели являются ремонтопригодными только
в объеме замены запчастей- Пускатели заводскому ремонту
не подлежат.
20

2.5. Возможные неисправности и методы их устранения
Таблица 8
Наименование
неисправности, внешнее
проявление и дополнительные
признаки
Пускатель не
включается
Чрезмерное гудение
магнитной системы
Вероятная причина
Разрыв короткозам-
кнутого витка
Нажатие в контактах
выше допустимого
Метод устранения
Заменить магнитную
систему или короткозамк-
нутый виток
Отрегулировать нажатие
путем изъятия
регулировочных шайб
Устранить заедание
Заменить контакты из
числа запасных
Если рабочие
поверхности якоря и
сердечника загрязнены — проте
реть
Толщина металлоке-
рлмических пластин
уменьшилась до 0,5 мм
После снятия
напряжения с втягивающей
катушки главные
контакты не
размыкаются (пускатель не
отключается) .
Ось якоря заедает
Предельный [«нос
контактов
Залипает якорь
магнитной системы из-за
грязи на полюсах
магнитной системы или
затирания подвижной
системы контактора.
Нет напряжения в
цепи управления
Заклинивание
подвижной системы пускателя
Обрыв цепи
управления или обмотки
катушки
Контакты
вспомогательной цепи
перекидного типа не
отрегулированы
Напряжение на
зажимах втягивающей
катушки ниже 85%
номинального
Якорь неплотно
прилегает к сердечнику
Проверить и
восстановить напряжение в цепи
управления
Снять напряжение,
выявить причину
заклинивания и устранить
Проверить цепь
управления и устранить
неисправности. При
необходимости заменить
катушку
Отрегулировать согласно
разделу «Техническое
обслуживание»
Проверить величину
напряжения и устранить
неисправность
Если рабочие плоскости
якоря и сердечника
загрязнены, протереть; в
противном случае
подвергнуть шабровке или
шлифовке рабочие по
верхности
21

Продолжение таблицы 8
Наименование
неисправности, внешнее
проявление и дополнительные
признаки
Вероятная причина
Метод устранения
Разрегулирова л а с ь
подвижная система^
заедают: несущая
часть главных
контактов, перекидной
контакт вспомогательной
цепи
2.6- Консервация и расконсервация
Консервация шлифовальных поверхностей сердечника и
якоря электромагнитной системы пускателя производится на
период транспортирования и хранения смазкой К-17 по
ГОСТ 10877-76.
Консервация обеспечивает защиту от коррозии в течение
трех лет со дня отгрузки пускателя с
предприятия-изготовителя при условии соблюдения правил транспортирования и
хранения, указанных в настоящем описании.
Расконсервация пускателя при подготовке его к работе
не требуется.
2.7. Правила хранения, транспортирование
Пускатели хранить:
а) во внутренней упаковке без пленочного чехла:
— в отапливаемых (или охлаждаемых) и вентилируемых
складах, расположенных в любых климатических районах,
при температуре окружающего воздуха от 5 °С до 40 СС и
относительной влажности не более 80 процентов при 25 °С.
Срок хранения два года;
б) во внутренней упаковке с применением пленочного
чехла:
— в закрытых (каменных, бетонных, металлических без
теплоизоляции) или других помещениях с естественной
вентиляцией без искусственно регулируемых климатических
условий, расположенных в районах с тропическим климатом или
на морском побережье в других климатических районах, при
температуре окружающего воздуха от минус 50 °С до 50 °С
и относительной влажности не более 98 процентов при 35 °С,
без конденсации влаги.
Срок хранения три года.
Пускатели в упаковке завода-изготовителя можно
транспортировать любым транспортом на любое расстояние,
22
Произвести регулировку
и устранить заедание.
Произвести замену
перекидного контакта
вспомогательной цепи

Юй£
s
£
ГрГН
Jior&td
w
5
-*/
tf/
И
ffj m [ tfrEr
#
E
И
5
1 MH i Ж 2
to
Wb . ,-rJpjT
tfj
A
tf/
5
Ш
Приложение I
. H
HJDL
T.
N
ТГЗ
Рис. 1. Габаритный чертеж пускателей открытого
нереверсивного и реверсивного исполнений
И1
ШШЕР
Гч
И
Рис. 2 Габаритный чертеж пускателей закрытого
нереверсивного и реверсивного исполнений
a — L2— для водозащищенного исполнения
b~~L2— для брызгозащищенного исполнения
23

с^
.
рис
о
*
о I
i=:
При.
**—**
о
и.
О
н
2
о.
,5Й
Н
О
««.
скателс
олнен№
?*>с
13 у
S
ч о
«=1fc
^ о
я £
2 3
S Си
раз
реве
вочные
ного и
О В
= Я
С* CU
баритнь
се
2
•ь
я
си
4>
Я
со
се
&
М
W
ев (
о
*"*
vC
*тз
_
Ш:
_^—
W
! 3
*~^
й
CQ
_
<
ся
<
<
—
<
к
ч
2
в 5
1
eJs
со ^
1
1
со 1
со~
о
см
ю
о"
+1
о
со
см
СМ
1С
СО
Г-^
"*
1
ю-
о"
СО
| 1
ю
°~
+1
1 «N
IN.
о2
О г—1
То
^£
«S
1 Kg
1
со
col-г
«5^
1 1
1
1
ОО
О J
»—1
СМ
1°.
о"
+1
О
ю
Tf
см
о
IN
см
ем
оо
см
+1
1 +1
1 СО
см
ю
cf
■н
<=>
О СМ
WO
о—*
<->
SS
Ь>£
ICC
оо
ю~
т^
t^.
оо
ю'
о
—1
СМ
СО
ОО
СМ
СМ
СО
со
ю.
о"
+1
со
см
о
а>
см
ю
со
~
о
г-.
~-|
1
i сц
о
+1
1
°1
о4
+1
со*
ю
о
О *""■
^о
о<м
<м
— О
§£
§£
|ср
It*-
Чю
oijoT
о
CM
со
ОО
а
со
со
IO
о~
+1
СО
СМ
LO
о
со
о
СО
СО
тр
t—
СО
+1
to
Ю
см
<м^
о"
+1
о
г--
+1
со"*
СО
см
см
о*
•н
ю-,
со"
ю
о
о см
1 смо
осм
! см
! и
S£
££
ICC
1
<чК
00{0)
ОО
см
со
со
о
оо
со
ю
о*
+1
S
СМ
ю
со
ю
ел
~
Г--
см
1
о*
+1
о
С7Э
1
о*
+1
см
со
о
О '""•
z*<=>
0е0
со
и
§£
§£
Ice
1
waloo
toirC
«—*1*—t
00
CM
оо
со
О)
см
оо
со
ю.
о~
+1
см
о
со
со
о
^
см
^ф
^
+i
на
ю
о*
+1
о
О)
i
S
о"
+1
CN
со
о
OCN
смо
о со
СО
о
££
S£
!сс
col
см* ео
Г^
^
ю
оо
оз
см
со
t^
СО
юл
о*
+1
см
о
о
Tf
о
см
1Л
-^
см
1
§
+1
о
!
3
*!
ч*
со
о
°^
^s
о ^
•^
о
SS
££
ICC
CN
TJ*
CSI
t^
тг
ю
оо
стэ
см
со
о
о
см
ю
о"
+1
ю
СП
см
о
5
о
^
"*
ю
г-
Tf
iq^
о"
+1
о
со
Юч
о"4
+1
о
,л*
о*
+1
СО
со
о"
+1
Tf
со
*~*
о
СМ
о
■^
:>
S
1 с
24

к
к
о
ч
к
3
о.
СЗ»ЗВ
Ю S
аз
•я S
eg
з§
о-ва
О S3
о. в
3 ,
и
as
ill
£ «I
2 В |
ев
ев
LO 1С
«d t^^oW ©*»■* о ~* со* оо" со со" eo ^* eo ^*
</)
ад
w
CQ
oq
OJ
CO
■H
СЛ
CO
CO
3-1
00
00
00
CM
5
CO
00
CO
CO
+1
3
0)
CO
CO
о
8
s
й«2
~«CN CN^
СС&Б
о
CD
CO
+1
со
со
00
oo
oo
CN
4*
OO
CO
CO
+1
+1
CO
8
CO
о
о
O0 OO1 COtOCOiA
00
Ю
oo
CO
■H
CO
3?
en
со
о
CO
CM
о
CO
s
s
CO
4*
+1
о
5
GO
о
CD
^ *£ < ^
о
со
CM
о
о
со
чсмсчсч
25

К
X
о,
С
D,
cn co.cn oojto^ei^e^ i^io^u^i
с* сч о* о* ся с* с* е*, со со со со
сч
со
СО
pq
к
+1
о
■н
о
о
о
о
со
о
CN
1Л
со
+1
о
M^TFjiq^UJ^ bv-i^^J
S<NCNO*;coe6coco
о
CN
Ю
CN
g
i5? „coro
Ю
CO
26
+1
о
:H
Ю
CO
Ю
S2S3
^ CO CO
со <j
■II
о
CN CO CO
о
CO
*i~^
о
CN
о
CI
о
CO
Ю
CN
+1
■^
CO
Ю
+1
Ю
4*
Ю
ft
о
СГЗ
CN
О
00
CN
О
Ю
со
CN
CO
CN
CD
CN
00
Ю
CO
Ю
CO
о
CN
Ю
CN
+1
+1
о
CJ5
CN
О
CO
CN
CN
CN ■* -^
S£
ss

I
О
о,
С!
и:
СЛ
ВД
ш
м
PQ
СО "* СО"*
CO'tf СО -*£
232
262
644
534
159
195
482
448
см
~*СМ
СМ СМ
CM<?J«
SI,
+1
+1
Ю
о
CM
tO
Ю
CO
CM
ТГ *~^ v-h ^
oooooo
о
oo
CO
00
CO
CO
Ю
CO
tJ«CMcM *~"
см^*— ~-
o^pqqoj сЦ^см ^ъ.
co'i^f со lcTj cTo qo'
' ^ см — см
en
КО
О
CM
1Л
00
+1
Ю
1Л
О
CM
CD
Ю
CO
CM
45
us
CM
о
oo
CO
+1
oo
CO
27

я
CD
а
о
о.
ш
S
со
сз
00
CQ
CQ
CQ
к
CD
s се
Hg
<NW CM CM
СП
CO
CM
О
CM
Ю
+1
о
CO
о
CM
3
CM
CO CO^CO^CO
rF CD*^CO
см см см см
Oi
CO
CM
00
о
CO
+1
о
CO
1Л
о
CO
CM
о
CO
CO
CO
coi _ •* cor?
«ф СМ}"1* — —« £*
^<N CM CM CM
CM (CM rj
28
с с БЕ! сБ'сс ЕЕ
со со
"* СМ ^ ^
см см — ~м
смсм -^со
см со
+1
со
■* см
см^
4*
CO
"tfCM
CM CM
CM CO
CO
isjgs
CM
CO
CO
+1
CM
+1
CO
«^ 'г? см

Приложение 2
Т—ЛЗ
,,_ КнС Кип
1(1 { И^2ИА
А
РТ1
A h
А
ртг
Рис. 1. Схема электрическая принципиальная для пускателей серии ПММ
типов: 1010, 2010, ЗОЮ, 4010, 1111, 1112, 1212,2111,
2112, 2212, 3111, 3211, 3212, 3112, 4111, 4211, 4112, 4212
Рис 2 Схема электрическая принципиальная для пускателей серии ПММ
типов: 1113, 1213, 11Ц, 1214, 2113, 2213, 2114, 2214, 3113.
3213, 3114, 3214, 4113, 4213, 4114, 4214
Примечание. При поставке пускателя с раздельным питанием главной
цепи и цепи управления перемычки «а» и «в» не устанавливаются.
29

Рис. 3. Схема электрическая принципиальная для пускателей серии ПМЛ1
типов: 102Q, 1121, 1221. 1122, 1222
ККН
1П!!Ч2ПБ А А 6
77JN0 A A
рл ртг
1 ГО&ГТ«
t
'Гг
й
КиВ
MB
лло п
Рис. 4. Схема электрическая принципиальная для пускателей серии ПММ
типов: 2020, 3020, 4020, 2121, 2221, 2122, 2222, 3121, 3122, 3221,
3222, 4122, 4121, 4221, 4222
30

LiT i Lit Iog 1 j^ »c4j
ЬЛЗ ЬЛ2 6/77 \in*'f 2(76 A A .5 Г~1
\Л5\Л1\лгУ\Л1]Л2\ЛЗ gj /^ J/
7/7 ^ 2П6 A A .5
4h
КнВ
KhH
Tkhc\\
C7V УСЗ
Рис. 5. Схема электрическая принципиальная для пускателей серии ПММ
типов: 1123, 1223, 1124, 1224
Рис. 6 Схема электрическая принципиальная для пускателей серии ПММ
типов: 2123, 2223, 2124, 2224, 3123, 3223, 3124, 3224 31

Рис. 7. Схема электрическая принципиальная для пускателей серии ПММС
типов: 1010, 1111, 1211, 1112, 1212
ЛЗ КнС КнП
Рис. 8. Схема электрическая принципиальная для пускателей серии ПММС
типов: 2010, ЗОЮ, 4010, 2111, 2211, 2112, 2212, 3111, 3211,
3112. 3212, 4111, 4211, 4212, 4112
32

?«- 9*- ?<^ 9^ 9^ fa
\^ r^ 1^ 1^ r^ 1^
° 1 1 ^^ "^
7
л
Uo-J
1
Л
_j
-о—о
-» r-O—-
A
PJ1
p
-Й-
KJ
—O-i r
A
PTZ
Рис. 9. Схема электрическая принципиальная для пускателей серии ПММС
типов: 1113, 1213, 1114, 1214, 2113, 2213, 2114, 2214
%\
Л1 —Q
4 4 4% % V\ft A An
' - ъг—-Ь
Рис. 10. Схема электрическая принципиальная для пускателей серии ПММС
типов: 1020, 1121, 1221, 1122и 1222
33

\№,Ш а а £Щ[~}'Яг\
Pur 11 Схема электрическая принципиальная для пускателей серии И МЛН
типов: 2020, 3020, 4020, 2121, 2221, 2122, 2222,, 3121, 3221,
3122, 3222, 4122, 4121, 4221
11&:|р-
ГЛ \ulfPWA В А Ир!/
ГУЛАЛ« \ \ \fl
1тТХл.1Н
Кнв
Рис 12 Схема электрическая принципиальная для пускателей серии ПММС
типов: 1123, 1223, 1124, 1224
34

Рис. 13. Схема электрическая соединений для пускателей ПММС
для типов: 1111, 1211 а — от сети
Рис. 14. Схема электрическая соединений для пускателей ПММС
для типов: 2111, 2211 а — от сети
35

Рис 15 Схема электрическая соединений для пускателей ПММС
для типов: 3111, 3211 а — от сети
Рис 16. Схема электрическая соединений для пускателей ПММС
36 для типов: 4111% 4211 а — от сети

Рис. 17. Схема электрическая соединений для пускателей ПММС
для типов: 1010, 1112, 1212 а — от сети
Рис 18 Схема электрическая соединений для пускателей ПММС
для типов: 2010, ЗОЮ, 4010, 2112, 2212, 3112, 3212, 4112, 4212
а — от сети 37

PI/tr-
Ct
fiJ^Ji
Л1 л?лз \D m и? т
a b
Рис. 19. Схема электрическая
соединений для пускателей ПММС
для типов: 1113. 1213, а — левый
борт; ь — правый борт
~~тП
прщтпрт\Гщ лЦ
щ—?—f,
■>Л1 Л2ПЗ
Рис. 20. Схема электрическая сое
динепий для пускателей ПММС
для типов; 1114, 1214, а —
левый борт; ь— правый борт
38

'iPij *6
^Л.'ТЗ \:Ь
C3
тлг л 5
a
a
ct
ill
/// //Z//.5
6
Рис, 21. Схема электрическая соединений для пускателем ПММС
ля типов: 2113, 2213 а — левый борт; ь — правый борт
У77Л2Д5
Рис. 22. Схема электрическая соединений для пускателей ПММС
для типов: 2114, 2214 а — левый борт; ь — правый борт 39

г
Л! Л? ЛЯ
а
Рис 23 Схема электрическая соединений для пускателей ПММС
для типов: 1121,, 1221 а — от сети
;т™ --г
,Й1
7 В
\рт1 нu п I7 в \ с Г Г
кис <!Ш\{6ЦЩ6 1 z
У77 Л2 У73
а
сг
©
J
Рис 24 Схема электрическая соединений для пускателей ПММС
40 для типов: 1020, 1122, 1222 я — от сети

Л1Л2ЛЗ
а
Е-ЛЕ-Ле-Л
Рис. 25. Схема электрическая соединений для пускателей ПММС
для типов: 2121, 2221 а — от сети
лз
в
Рис. 26. Схема электрическая соединений для пускателей ПММС
для типов: 3222, 3122, 3020 а — от сети 41

"1
ill
Рис. 27. Схема электрическая свединений для пускателей ПММС
для типов: 3121, 3221 а — от сети
42

[у?У77 Y./73 W72 ЧЛ1_ЯЛ1 ?.
1йь
£2
Л5
^
"1
-»2я
7 Z, 2]
~ъ
ккв
сз
1 *-;
TTiL
ОТ Л2 У73
Г
С?
Рис 28 Схема электрическая соединений для пускателей ПММС
для типов: 2122, 2222, 2620 а — от сети
43

hf
n в
1; l г
PI 2
Mf Л2 ЛЗ
a
02
Л1 Л 2 lib
b
Рис. 29. Схема электрическая соединений для пускателей ПММС
для типов: 1123, 1223 а — левый борт; ь — правый бор'
44

J» JL 4»
4
'V?
C2
РЛ/Е.
A
Ф/ £ 2
P
m
lJ£\
$7 Z, 2
^4
* ftP
/0/0
Л////4
KhC
Л1 лг лд C1 Щсд Л1 лг лз
a w b
Рис, 30. Схема электрическая соединений для пускателей ПММС
для типов: 1224, 1124 а — левый борт ь — правый борт
45

СХЕМА СМАЗКИ ПУСКАТЕЛЯ
Г
Приложение 3
Жт'
Контактор величины 1
Наименование
и обозначение,
номера позиций на
иллюстрированной
схеме смазки
Величина 1
1. Рычаг стабилизатора
Величина 2, 3 и 4
1. Рычаг стабилизатора
2. Ось подвижной
системы
Контактор
Наименование
смазочных материалов
и № стандарта на них
для эксплуатации
при
1 температуре
до
(Минус
40°С
до
плюс
45° С
для
длительного
хранения
ЦИАТИМ—22!
ГОСТ—9433—80
ЦИАТИМ—221
ГОСТ—9433—80
величины 2Т
к
Р5
2
о
Й
ТОЧ(
со
&
\
3
1 '
2 ]
со
о
« 5
i s S
a S
в:
sg
в й
1 О *>
1 S
!г та
ХНОС
мазк
g-w
О со
С*
3 и 4
2
sl
В а
< S
Си О-
в
Перед
каждым
ЦИКЛОМ
непре-
рывной
работы
по 4000
час.
46

СОДЕРЖАНИЕ
1. Техническое описание п 3
1.1. Назначение 3
1.2. Технические данные 3
1.3. Состав, устройство пускателя и его составных частей 8
1.4. Размещение и монтаж .._ 11
2. Инструкция по эксплуатации , 14
2.1. Указание мер безопасности ш 14
2.2. Подготовка к работе 14
2.3. Порядок работы 14
2.4. Техническое обслуживание 16
2.5. Возможные неисправности и методы их устранения 21
2.6. Консервация и расконсервация 22
2.7. Правила хранения, транспортирование 22
Приложение I , 23
Приложение 2 29
Приложение 3 46
