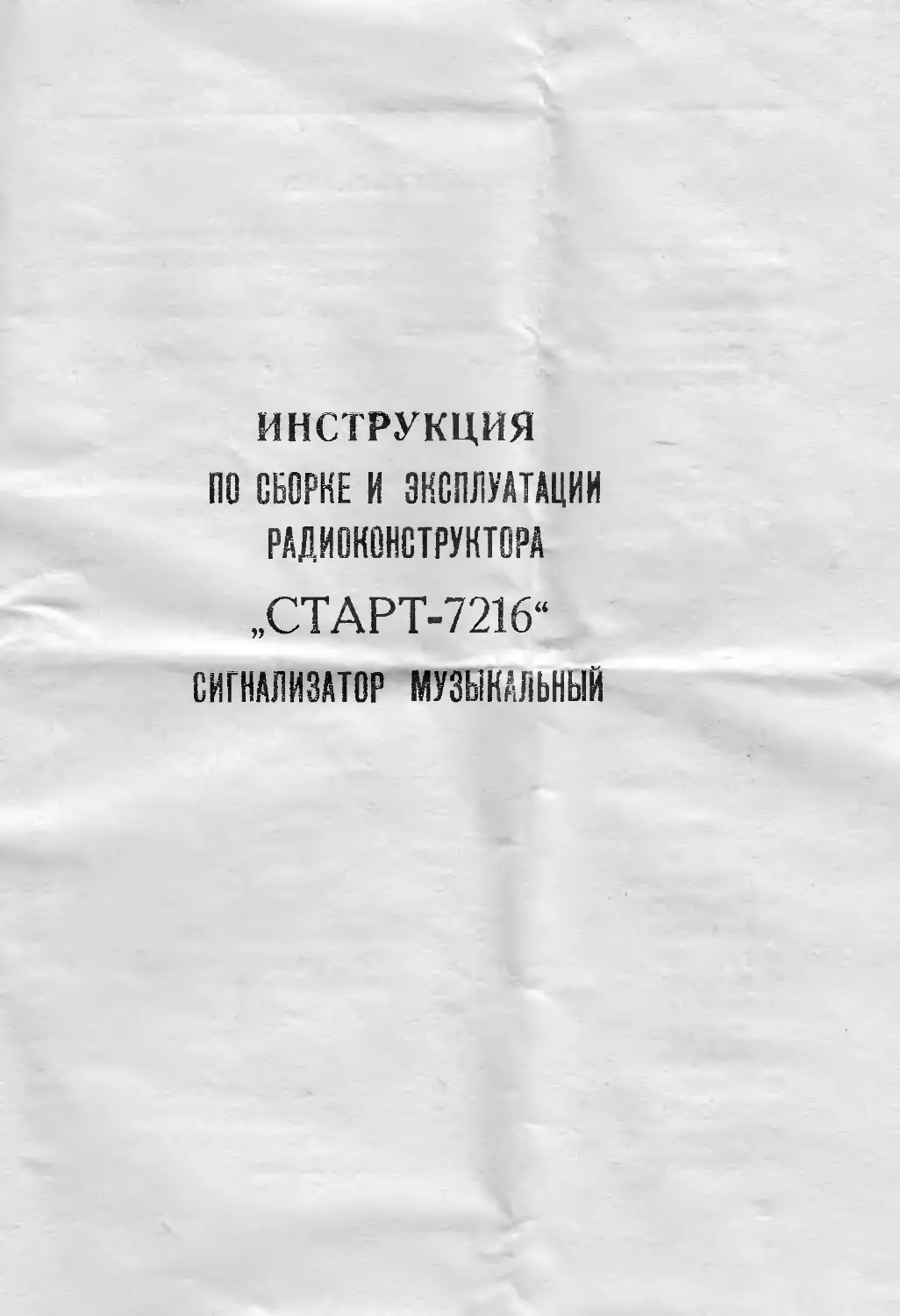

ИНСТРУКЦИЯ
ПО СБОРНЕ И ЭКСПЛУАТАЦИИ
РАДИОКОНСТРУКТОРА
„СТАРТ-721б“
СИГНАЛИЗАТОР МУЗЫКАЛЬНЫЙ
1. ОБЩИЕ УКАЗАНИЯ
Радиоконструктор предназначен для технического творчества детей or 11 лег
и старше. Он представляет собой набор, из которого можно собрать сигнализа-
тор, подающий сигнал, напоминающий пение птиц.
Для обеспечения работы конструктора внимательно ознакомьтесь с инструк-
цией и точно следуйте ее рекомендациям.
ВНИМАНИЕ! При покупке проверьте комплектность на соответствие разде-
лу 3, не вскрывая пакетов.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Конструктор предназначен для эксплуатации в нормальных климатичес-
ких условиях.
2'.2. Питание от внешнего или внутреннего источника постоянного тока на- пряжением 9—15 В.
2.3.	Максимальный потребляемый ток при Un 15 В, не более 2.4.	Масса собранного сигнализатора, не более 2.5.	Габаритные размеры, не более			80 мА 200 r 125x94x35 мм
3. КОМПЛЕКТ ПОСТАВКИ
1.	Плата изоляционная 2.	Корпус 3.	Крышка 4.	Кронштейн 5.	Планка контактная 6.	Лепесток 7.	Микропереключатель 8.	Винт В.МЗ 9.	Винт В.М4 10.	Гайка М3 11.	Гайка М4 12.	Шайба 3 13.	Шайба 4 14.	Шайба пружинная 4 15.	Провод 16.	Диод КД 522Б 17.	Транзистор КТ 31515 18.	Звонок ньезокера- 2	1 шт. 1 шт 1 шт. 1 шт. 1 шт. 4 шт. Л шт. 3 шт. 3 шт. 3 шт. 3 шт. 3 шт. 3 шт. 3 шт. 1,05 м 2 шт. 9 шт.	мнческий 19.	Резистор 120 Ом 20.	Резистор 270 Ом 21.	Резистор 750 Ом 22.	Резистор 2 кОм 23.	Резистор 3,3 кОм 24.	Резистор 5,1 кОм 25.	Резистор 6,2 кОм 26.	Резистор 8,2 кОм 27.	Резистор 18 кОм	л_ 28.	Резистор 22 кОм 29.	Резистор 62 кОм 30.	Резистор 150 кОм 31.	Конденсатор 0,022 мкф 3'2. Конденсатор 16 В 20 мкф 33.	Конденсатор 16 В 30 мкф 34.	Конденсатор 25 В 200 мкф 35.	Упаковка . t%> сД-.’сл»- *	S'1,'. 's'*7?C t С*-?		1 1 1 1 2 1 1 2 2 2 1 1 2 2 3 1 1 1 «66 <- -	LUT. ШТ. ШТ. ШТ. ШТ. ШТ. ШТ. LUT. LUT. ШТ, LUT. ШТ. ШТ. ШТ. ШТ. ШТ. LUT. ШТ.
4,	ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
ВНИМАНИЕI
4.1.	Пайку проводите паяльником, работающим от напряжения не более 36 В,
в хорошо проветриваемом помещении.
4.2.	Сборку радиоконструктора проводите только исправным инструментом.
5.	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1.	Радиоконструктор состоит из платы, корпуса, крышки, комплекта радио
деталей и монтажных частей. Подключение сигнализатора к источнику и к ком
мутирующим устройствам* проводится при помощи лепестков и монтажного про-
вода.
к лепестку 1 — «+» источника питания 9—15 В
к лепестку 2 — «—» источника питания (ИП) 9—15 В
к лепестку 3 — коммутирующее устройство
к лепестку 4 — коммутирующее устройство.
* Любой переключатель со свободно разомкнутыми контактами.
5.2.	Радиоконструктор (см. приложение 1) состоит из трех мультивибраторов
(генераторов прямоугольных импульсов) на транзисторах VT1, VT2, VT4, VT5,
VT7, VT8; ключей на транзисторах VT9, VT3; эмиттерного повторителя на тран-
зисторе VT6.
Частота колебаний мультивибратора на транзисторах VT1 и VT2 изменяется
в такт с колебаниями мультивибраторов иа VT4, VT5 и VT7, VT8. Ключ на VT3
нужен для согласования нагрузки (пьезоксрампчсского звонка BQ1) с мультиви-
братором.
Ключ на транзисторе VT9 необходим для включения сигнализатора преры-
вистым сигналом. При подключении «+» к контакту № 3 конденсатор С7 заря
жается, транзистор VT9 открывается и подключает сигнализатор к «—» МП.
Когда «+» ИП снимается, конденсатор С7 медленно разряжается через ре-
зистор R17 и транзистор VT9, поддерживая его в открытом состоянии.
5.3.	Конструкция сигнализатора позволяет разместить в его корпусе бата-
рею «Крона».
6.	ПОДГОТОВКА К РАБОТЕ
6.1.	Для сборки радиоконструкгора подготовьте следующие инструменты и
материалы:
— электропаяльник согласно п. 4 1,
—	пинцет технический;
—	кусачки или бокорезы;
—	отвертку;
—	плоскогубцы;
—	надфиль;
—	дрель и сверла 0 3,2 и 4,2 мм;
—	припой;
— канифоль,
6.2.	Прежде чем приступить к монтажу, ознакомьтесь с инструкцией, чтобы
четко представить себе, как производить сборку радиоконструктора.
7.	ПОРЯДОК РАБОТЫ
7.1.	Припаяйте к пластине, служащей вторым выводом пьезокерамического
звонка, провод длиной 30 мм.
При пайке избегайте сильного нажима или удара иа пластину.
7.2.	Сформуйте и установите, согласно сборочного чертежа (приложение !)
детали и припаяйте их к плате в следующей последовательности:
—	лепестки;
—	резисторы;
— конденсаторы;
— транзисторы;	’ 3*
—	диоды;
— пьезокерамический звонок.
ВНИМАНИЕ! Соблюдайте правильность установки радиоэлементов.
7.3.	Отмерьте и припаяйте провода необходимой длины к лепесткам платы в
соответствии с одним из вариантов использования.
7.3.1.	Для обеспечения режима работы сигнализатора, при котором звуковой
сигнал подается только при замкнутых контактах SI, подключите провода, как
показано на рис. 1 приложения 2.
7.3.2.	Для осуществления работы сигнализатора, при котором звуковой сиг-
нал подается при замыкании контактов S2 и прекращается через 5 с после раз-
мыкания S2, подключите провода, как показано на рис. 2 приложения 2.
7.3.3.	Схема рис. 3 приложения 2 совмещает в себе режимы работы двух
предыдущих схем. Включение сигнализатора проводится контактами S1 или
S2 независимо друг от друга.
7.3 4. Сигнализатор можно применять в качестве устройства, сигнализирую
щего о появлении влаги. Для этого соберите схему по рис. 4 приложения 2. К
концам проводов припаяйте контакты S3, которые изготовьте из контактной
пластины, имеющейся в комплекте. Контакты S3 расположите на расстоянии
10—20 мм друг от друга и закрепите на изоляционной плате, имеющейся в на-
боре. При появлении влаги или воды между контактами S3 сигнализатор вклю-
чится.
Таким образом, Вы можете использовать сигнализатор для контроля уров-
ня жидкости в емкости, контроля увлажнения ткани и т. д.
7.3 5. Сигнализаюр Вы можете использовать в автомобиле для предупреж-
дения звуковым сигналом о срабатывании реле поворота, не отвлекая внима-
ния от наблюдения за дорогой, а также для сигнализации включенного ручного
тормоза.
Для этого приложите к корпусу сигнализатора кронштейн, как показано на
рис. 5 приложения 2, просверлите три отверстия 0 4,1—4,3 мм и прикрепите
кронштейн к корпусу при помощи трех винтов, гаек и шайб. Включите сигнали-
затор, как показано на рис. 3, в качестве контактов S2 используйте контакты
реле поворотов, aS! — контакты ручного тормоза:
контакт «1» сигнализатора подключите к клемме « + » прерывателя указа
Теля поворотов;
4
—	контакт «3» сигнализатора — к клемме «Р» прерывателя указателей пово-
ротов;
—	контакт «4» сигнализатора — к клемме « + »/контрольной лампы ручного
тормоза;	/
—	контакт «2» сигнализатора подключите (привинтите) к крепежной пла-
стине, которая является минусом (массой) сигнализатора. Укрепите сигнализа-
тор под приборной доской автомобиля при помощи кронштейна согласно
рис. 6.
ВНИМАНИЕ! Все подключения производите при отключенном источнике пи-
тания.
7.4.	Питание сигнализатора можно осуществить от внутреннего источника
(батареи «Крона»). Для этого в сигнализаторе есть свободное место. К плате
«Крону» можно прикрепить проволочным хомутиком, запаяв его в свободные
отверстия. Разъем для подключения «Кроны» можно изготовить из отслужив-
шей свой срок батареи «Крона». Разберите ее, достаньте планку с контактами
и припаяйте к контактам провода, которые подключите в соответствии с и. 7.3,
соблюда я поляр и ост ь.
7.5.	Сборку сигнализатора проведите в следующей последовательности:
—	соберите плату;
—	в пластмассовый корпус вставьте собранную плату;
—	уложите провода в прорезь корпуса;
—	вставьте крышку, слегка надавив ее в местах защелок крышки до закры-
вания;
—	подключите источник питания.
8.	ЭКСПЛУАТАЦИЯ
8.1.	Эксплуатируйте собранное изделие согласно н.п. 2.1.,2.2.
8.2.	Возможные неисправности и методы их устранения.
	Характер и внешнее проявление неисправности	Возможный вид и место неисп- равности	Методы у стр а и он ия неисправности
1	Сигнализатор не подает звуковой сигнал	1. Неправильно вы- полнен монтаж 2. Неисправен ис- точник питания	Проверьте правиль- ность монтажа в со- ответствии с п. 7.3. Заменить источник питания
9	Сигнализатор включа- ется при разомкнутых контактах SI, S2	Н епр а в ильно вы - полнен монтаж	Проверьте правиль- ность монтажа в со- ответствии с п. 7.3.
3	Сигнализатор не вклю- чается при замыкании контактов S1	То же	То же
4	Сигнализатор не вклю- чается при замыкании контактов S2	То же	То же
5	Нет задержки звуча- ния при размыкании контактов S2	То же	То же
5
8.3.	Примеры применения сигнализатора. ,
Сигнализатор можно применять в различных игрушках, предметах культур-
ного и хозяйственного назначения, например: в музыкальной шкатулке, в качест-
ве дверного звонка, сигнализатора уровня жидкости и Т. д. Применение сигнали-
затора в автомобилях описано подробно в п. 7.3.5.
Немного фантазии, выдумки и радиоконструктор превращается в Ваших ру-
ках в интересное и полезное устройство.
9.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
9.1.	Завод-изготовитель гарантирует соответствие радиоконструктора ут-
вержденному образцу-эталону и ТО 17-11-378-85 при условии соблюдения потре-
би гелем условий применения, указаний по сборке и условий эксплуатации, транс-
портирования и хранения.
9.2.	Претензии на некомплектность ЭРЭ не принимаются в случае нарушения
целостности пакетов, имеющих специальную заварку.
9.3.	Завод-изготовитель производит устранение дефектов, возникших при
монтаже. Оплата работ производится потребителем согласно прейскуранта
№ 6-33-02 пункт 20. Оплата замененных деталей — согласно розничных цен на
них.
Адрес завода: 266028, г. Ровно, завод им. 60-летия Октября.
Примечание. Завод-изготовитель розничной продажи радиоконструкто-
ров и радиоэлементов не производит, справочных материалов и консультаций по
применению комплектующих элем ттов не предоставляет, ответов на письма с
требованием высылки радно >лемен»од но дает.
