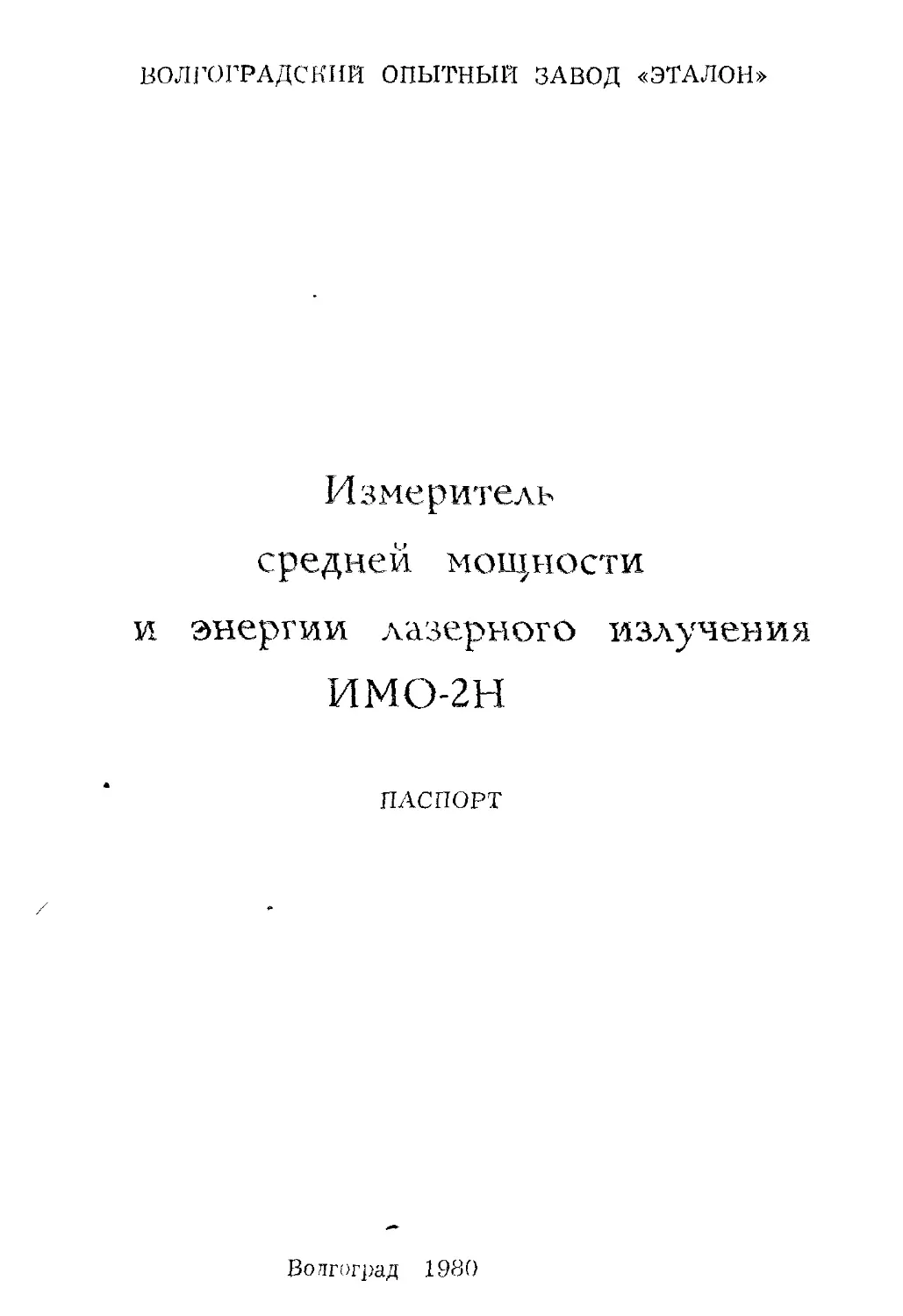

ВОЛГОГРАДСКИЙ ОПЫТНЫЙ ЗАВОД «ЭТАЛОН»
Измеритель
средней мощности
и энергии лазерного излучения
ИМО-2Н
ПАСПОРТ
Волгоград 1980
ВНИМАНИЕ!
Прежде чем включить прибор ИМ0-2Н, внимательно
ознакомьтесь с паспортом, с назначением органов управ-
ления и контроля, расположенных на передней и задней
панелях прибора (см. рис. 4, 5).
Перед включением и отключением прибора от сети
переключатель рода работ должен находиться в положе-
нии «арретир».
Завод оставляет за собой право замены элементов
схемы на другие аналогичные типы, не ухудшающие ос-
новных технических параметров прибора в целом.
1. НАЗНАЧЕНИЕ
Измеритель средней мощности и энергии лазерного излуче-
ния ИМО-2(I предназначен для измерения средней мощности лазер-
ного издан, ння непрерывных и импульсных лазеров с частотой нов,
i ярения не менее 5 Гц п энергией лазерного излучения в свое >.щом
режиж при длительности имщ’льсов не менее 0,1 мс
1.2. Прибор л";пользуется при
зерного излучения:
— Средняя мощность. Вт
— энергия. Дж
— диаметр пучка, мм
— расходимость, град.
следующих параметрах пучка та-
3.10 « Щ 100
3.10-3 Ч- 10
4 щ 12
Не более 1
-2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Характеристики, фактические значения которых необходимо
заносить в данный паспорт для каждого прибора.
Таблица 1
Характеристика	Значение парамет- ра по ТУ	Фактич. зная, па- раметра прибора
2.1.1.	Длина волны, на которой аттестован 0,633; прибор, мим	1,06; 10,6	£4'6 2.1.2.	Основная погрешность прибора:	j а)	в режиме измерения средней мощ-g	5-10-3 'ности ЗЛО-4— 1 Вт, 1%	.о	' р б)	в пределах 1 — 100 Вт, %	* g S''*}' в)	в режиме измерения энергии ’	101	z //7 ЗЛО-’— 10 Дж, Г/о	7+	е 2.1.3.	Дополнительная погрешность прибо-	£ ра, обусловленная зависимостью по- казаний от диаметра и юстировки	у пучка, о/о	±3
3
Характеристика	Значение парамет- ра по ТУ	Фактич. знач. па- раметра прибора
2.1.4.	Дрейф нуля: — в режиме измерения мощности, ——	5.10 5 М'ИН — в режиме измерения -энергии, 10-3	-/@'3 мин
2.1.5,	Значения коэффициентов .ослабления (дисковых ослабителей	.	-о №3 №Ю № 30 №100	Ф&О
2.2.	Пределы измерения: а) средней мощности непосредственно прибором 10’;
3.1О-3;	10г; 3.10-2; 0.1; 0,3; 1 Вт; б) мощности с использованием ослабителя дискового на
тех же	диапазонах 3; 10; 30; 100 Вт? в) энергии 0,01; 0,03; 0,1: 0,3; 1; 3; 10 Дж.
2.3. лее 5 2.4. 1 мин. 2.5. 2.6.	Время измерения в режиме измерения мощности — не бо- мин.	1 Время измерения в режиме измерения энергии — не более । Диапазон длин тюлн -  0,33—10,6 мкм. Максимальная плотность энергии на входе прибора —
сма	z
2.7. Максимальней плотность мощности на входе прибора —
jT Вт
!с,м2
2.8.	Прибор обеспечивает нормальную работу через 30 минут с
момента включении.
2,9,	Прибор сохранно г свои характеристики при непрерывной
работе в течение 8 часов.
2.10.	Питание осуществляется от сети переменного тока напря-
жением 220 ±22 В частотой 50 Гц.
2.111.	Мощность, потребляемая прибором, — не более 40 Вт.
4
2.12. Габаритные размеры блока индикации — 380 X 488 х
X 135 мм, масса — не более 15 кг.
Габаритные размеры измерительной головки с юстировочным
механизмом — 170 X 170 X 210 мм, масса — не ;более 10 кг.
Габаритные размеры ослабителя дискового — 165 X. 210 х
X 280 мм, масса — не более 4,2 кг-
s. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
3.1. Прибор состоит из следующих основных частей (рис. 1):
блока индикации, головки измерительной, механизма юстировки, ви-
зира, ослабителя мощности.
Рис. 1. Состав изделия:
1 — Слон индикации; 2 — измерительная головка е юстировочным ме-
ханизмом; 3 — визир; 4 — дисковый ослабитель мощности.
Прибор должен поставляться в следующем комплекте:
'Таблица 2
Нан нанование	Обозначение	Ноли чест- но	Примечание
1, Блок индикации	1. .	1 U1	I	С сетевым кабелем
У Головка изме=	К 945.01	I	С крышкой
рительная
3. Механизм юстп-	Н 945.02	I
ровни 4. Ослабитель мощ-	К 945.04	I	С четырьмя смен-
нос г и			ными дисками
5. Визир	К 945.05	I
6. Паспорт	К 984.00 ПС	1
7. ЗИП		1
5
4.	УСТРОЙСТВО И ПРИНЦИП работы
4.1.	Принцип работы прибора ИМ0-2Н заключается в поглоще-
нии приемным элементом мощности 'энергии) лазерного излучения
и преобразовании их в эквивалентное значение термоэдс, значение
которого фиксируется показывающим прибором (ДТП) блока индика-
ции.
блок индикации
Рис. 2. Функциональная схема прибора
6
4.2.	Функциональная схема прибора (блока индикации с измери-
тельной головкой) приведена на рис. 2.
4.3,	Измерительная головка (рис. 3) состоит из двух одинаковых
термоэлектрических секций (ТЭС) 5, рабочей и компенсационной,
размещенных в конических полостях массивного металлического
Рис. 3. Схематичная конструкция головки измерительной:
1 — кольцо теплоизолирующее; 2 — кожух; 3 — корпус; 4 — тело
головки; 5 — термоэлектрическая се кция (ТЭС); 6 — поджимная гайка.
тела 4, расположенного внутри пассивного термостата, образованного
корпусом 3 и кожухом измерительной головки 2.
Измерительная головка закрепляется на механизме юстировки.
Для облегчения юстировки прибора при измерении средней
мощности предусмотрен визир, устанавливаемый на входе измери-
тельной головки.
4.4.	Блок индикации, принципиальная схема которого приведена
в приложениях 2, 3, содержит измерительный усилитель постоян-
ного тока, необходимый для усиления сигнала с термобатареи из-
мерительной головки, стабилизатор напряжения ПВ с электронным
реле времени для. калибровки измерительной головки. В качестве
показывающего прибора ПП используется прибор магнитоэлектриче-
ской системы, проградуированный в единицах измерения мощности
Вт и энергии Дж. Переключатель В1 служит для установления не-
обходимого режима работы; кнопочным переключателем В2 выстав-
7
Ляется необходимый предел измерения. В блоке имеется также воз-
можность установки нуля ПП.
4.5.	Для измерения средней мощности лазерного излучения от
1 до 100 Вт предусмотрено использование дискового ослабителя
мощности, устанавливаемого на пути пучка лазерного излучения.
Величина коэффициента ослабления мощности лазерного излучения
определяется числом секторных окон и величиной угла сектора.
Сменные диски обеспечивают дополнительные пределы измерения
средней мощности лазерного излучения 3, 10, 30 и 100 Вт.
4.6.	Процесс измерения прибором заключается в отсчете уста-
новившегося показания ПП при подаче на вход прибора излучения
непрерывного лазера и в отсчете максимального показания ПП при
подаче на вход измерительной головки имцульса лазерного излуче-
ния. При этом пучок лазерного излучения, попадающий в рабочую
секцию, вызывает нагрев приемного элемента и соответственно го-
рячих спаев термобатареи. Возникающая при этом термоэдс реги-
стрируется блоком индикации.
4.7.	В режиме калибровки измеряется термоэдс, пропорциональ-
ная мощности (энергии), выделяющейся в нагревателе термоэлект-
рической секции от действия тока калибровки.
4.8.	Конструктивно прибор выполнен в виде трех блоков. Блок
индикации измерителя изготовлен в виде настольного переносного
прибора. Измерительная головка с юстировочным механизмом мо-
жет устанавливаться на оптической скамье типа ОСК-2 или на
столе. Ослабитель мощности, как и измерительная головка, может
устанавливаться на оптической скамье либо на столе.
5.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1.	К эксплуатации прибора допускаются лица, обученные для
работы е высоким напряжением и изучившие настоящий паспорт.
5.2.	При юстировке прибора и измерениях не допускать попада-
ния блинов, отраженных от крышек входных окон, кожуха измери-
тельной головки и дисков ослабите.щ в глаза оператора.
5.3.	Не допускается установка и перемещение ослабителя мощ-
ности при включенном электродвигателе.
5.4.	Предохранитель заменять при отключенном от сети приборе.
5.5.	Тумблер «сеть» при переноске и хранении прибора должен
находиться в выключенном положении, переключатель рода работ —
в положении «арретир».
6.	ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ
6.	Г. После удаления упаковки осмотреть блок индикации изме-
рителя, проверить крепление ручек управления, целость предохра-
нителя и пломб. Ознакомиться с назначением органов управления
по рис. 4 и 5.
8
Рис, 4. Органы управления и контроля на передней панели:
1 — показывающий прибор ПП; 2 — установка усилен ия по энергии; 3 — переключатель рода работ;
4 _ индикаторная лампа; 5 — выключатель сети; 6 — установка усиления по мощности; 7 — пере-
ключатель пределов измерения; 8 — установка нуля; 9	— кнопка калибровки.
Рис. 5. Органы управления на задней панели:
, . предохранитель; 3 — земля-
4 — входной разъем для подключения из-
1 — сетевой разъем; 2
мая клемма; 4	_
мерительной головки.
6.2.	Проверить наличие узлов, принадлежностей и технической
документации согласно комплектности прибора, приведенной в пас-
порте.
6.3.	Проверить работу механизмов перемещения юстировочного
механизма.
6.4.	Установить блок индикации на столе.
6.5.	Измерительную головку с юстировочным механизмом и ос-
лабителем мощности установить на оптической скамье или на столе.
6.6.	Поставить тумблер «сеть» в нижнее положение, переключа-
тель рода работ — в положение «арретир», переключатель диапазо-
на измерений — в положение «10 Дж» («1 Вт»),
6.7.	Заземлить блок индикации, использовав клемму заземления.
Подключить измерительную головку к блоку индикации.
6.8.	Включить вилку прибора в сеть. Выключатель сети на пе-
редней панели поставить в положение «сеть». При этом должна за-
гореться индикаторная лампа.
6.9.	Снять крышку с окна измерительной головШи.
6.10.	Отъюстировать прибор с помощью маломощного газового
лазера, либо используя имеющийся в комплекте визир.
6.11.	После прогрева прибора в течение 30 мин поставить пе-
реключатель рода работ в положение «мощность» в режиме измере-
ния и выставить нуль прибора ручкой «установка нуля» на самом
чувствительном пределе 0,001 Вт.
6.12.	Произвести калйб'ровку прибора. Для этого переключате-
лем диапазона измерения выставить диапазон «0,01 Вт» («0,1 Дж»),
При калибровке по мощности установить переключатель рода
работ в положение «мощность» в режиме калибровки. Если макси-
мальное отклонение стрелки ПП равно 100 ± 0,5 дел., процесс ка-
либровки выполнен. В противном случае резистором «усиление, Вт»
добиться отклонения стрелки ПП на 100 ± 0,5 дел.
При калибровке по энергии установить переключатель рода ра-
бот в положение «энергия» в режиме калибровки. Нажать кнопку
«калибровка». Если максимальное отклонение стрелки равно
100 ± 0,5 дел., процесс калибровки выполнен. В противном случае
выставить стрелку ПП на 100±0,5 дел. резистором «.усиление, Дж».
7.	ПОРЯДОК РАБОТЫ
7.1.	Переключателем рода работы установить необходимый ре-
жим работ, переключателем пределов измерения — нужный предел
11
измерения. Подать на измерительную головку пучок лазерного излу-
чения и произвести отсчет.
При измерении средней мощности отсчитывают установившиеся
показания ПП, при измерении энергии, импульсов — максимальное
показание ПП.
7.2.	При измерении средней мощности на пределах 3, 10, 30 и
100 Вт установить ослабитель мощности с соответствующим диском
перед входным окном измерительной головки так, чтобы ось пучка
лазерного излучения проходила вблизи средней линии секторных
вырезов диска; установить переключатель пределов измерения в по-
ложение «1 Вт», включить электродвигатель дискового ослабителя,
подать лазерное излучение в измерительную головку и произвести
отсчет. Для получения действительного значения измеренной сред-
ней мощности умножить показание ПП на величину коэффициента
ослабления диска, указанную в паспорте прибора.
7.3.	Для отключения прибора необходимо: переключатель В1
поставить в положение «арретир», переключатель пределов измере-
ния — в положение «10 Дж», выключатель сети блока индикации —
в нижнее положение, отключить прибор от сети и закрыть крышкой
окно измерительной головки.
8.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1.	Техническое обслуживание прибора сводится к соблюдению
правил эксплуатации, хранения, транспортирования, к устранению
мелких неисправностей и периодической проверке прибора.
8.2.	К устранению мелких неисправностей относятся: смена пе-
регоревшего предохранителя, ремонт кабелей.
Устранение неисправностей, требующих вскрытия прибора с на-
рушением пломб, производится в специализированных ремонтных
организациях.
8.3.	Трущиеся части юстировочного механизма по мере необхо-
димости смазывать,
8.4.	Периодичность поверки измерителя должна составлять не
реже одного раза в год.
12
9.	ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ }ИХ
УСТРАНЕНИЯ
Таблица 3
Наименование (неис- правности, внешнее проявление и допол- нительные признаки	Вероятная причина	Метод устранения
Не горит индикатор-	Сгорел пр-едохра-	Сменить предохра-
итак лампа	нитель	нитель
-	Неисправность вы- ключателя «Сеть» Обрыв в сетевом шнуре	Устранить неисправ- ность Устранить неисправ- ность
Ручкой «Установка	Неисправен транс- форматор Перегорела инди- каторная лампа Неисправна цепь	Ус т р:и 1ить нелеп । >а в- ность (Данные тр-ра при- ведены в приложе- нии 3) Сменить индикатор- ную лампу Устранить неис’пра в-
нуля» не выставляет-	установки пуля	КОСТЬ
ся нуль ПП	'Неисправен У ПТ	Сменить УПТ
При калибровке по	Неисправна схема	Устранить неисправ-
энергии и по мощно-	стабилизатора	ность
.ети стрелка ПП не от- клоняется	Вышел1 из строя	Заменить нагрева-
	нагревате ль в ТЭС Обрыв в цепях	тель Устранить обрыв
Не работает ослаби-	подключения на- гревателя ТЭС Неисправен пере- ключатель рода работ Н еисправен У ПТ Обрыв в сетевом	Устранить неисправ- ность Заменить УПТ Устранить обрыв
тель мощности	шнуре или в схе- ме РД-09 Неисправен дви- гатель РД-09	Заменить двигатель
13
io.	Методы и средства поверки
Настоящий раздел распространяется на измеритель средней
мощности и энергии лазерного излучения ИМО-2 Н и устанавливает
методы и средства их первичной и периодической поверок.
10.1.	Операции поверки.
10.1.1.	При. проведении поверки должны выполняться следую-
щие операции:
Таблица 4
Наименование операций
Номера пунктов
Внешний осмотр
Проверка работоспособности
Проверка делителя
Проверка дрейфа нуля
Проверка калибровки
Сличение с образцовым средством изме-
рения по мощности на длинах воли 0,633
и 10,6 мкм и по энергии на длине волны
1,06 мкм
Определение основной погрешности прибора
Проверка коэффициентов ослабления
ослабителя мощности
10.4.1
10.4.2
10.4.3
10.4.4
10.4.5
10.4.6
10.4.7
10.4.8
10.2. Средства поверки.
10.2.1. При проведении поверки должны применяться следующие
средства поверки:
Таблица 5
Наименование средств поверки	Нормативно-техническая характеристика
Лазер ЛГ-25	Х= 10,6 мкм; Р> 1,10 Вт
Лазер Лга	X = 0,633 мкм; Р>50 мВт
Лазер ГОС ЗОМ	Х= 1,06 мкм; Е=30 Дж
Образцовый измеритель мощности Пределы измерения
ОИМ-1	10-4—10-1 Вт
Погрешность 3%
14
Наименование средств поверки
Нормативно-техническая
характеристика
Образцовый измеритель мощности и
энергии ИМО-2-2М
Диафрагмы
Ответвитель
Измеритель средней мощности и
энергии лазерного излучения ИМО-ЙН
Стабилизированный источник пита-
ния Б.5-21
Вольтамперметр М 2007
Секундомер 51 СД
Устройство для проверки делителя
Автотрансформатор ЛАТР-1
Вольтметр типа Д 523-^2
Погрешность по мощно-
сти 3;%^
Погрешность по энергии
3,6%
Диаметр 7 мм
Сапфировая пластина и
германиевая пластина
ТУ 50-39-78;
0,3—10 в
3 (мА) — 1 00 мА ил. 0,2
198 В—242 В
10.3.	Условия поверки и подготовка к ней.
10.3,1.	При проведении поверки должны соблюдаться следую-
щие {условия:
температура окружающего воздуха, °C	20 ± 5
относительная влажность,	65 ±	15
атмосферное давление, кПа	100 ± 4
напряжение питающей сети, В		220 ± 4,4
частота питающей сети, Гц	50
10.3.2.	В помещении, где проводится поверка, должны отсутст-
вовать сквозняки; не допускается попадание прямого и отраженного
солнечного света на измерительную головку поверяемого прибора.
10.3'3.	Перед проведением поверки должны быть выполнены
следующие подготовительные работы:
установка и подготовка поверяемых приборов и средств поверки;
проверка надежности заземления;
прогрев включенных приборов в течение 1 часа.	х
10.4.	Проведение поверки.
10.4.1.	Внешний осмотр.
10.4.1.1.	При проведении внешнего осмотра должно быть уста-
15
новлено соответствие измерителя средней мощности и энергии ла-
зерного излучения ИМ0-2Н следующим требованиям:
комплектность прибора должна соответствовать указанной в пас-
порте;
на лицевой панели блока индикации должна быть маркировку
следующего содержания: «Измеритель средней мощности и энергии
лазерного излучения ИМО-2Н»; товарный знак предприятия-изгото-
вителя; заводской порядковый номер и год изготовления прибора;
номер головки измерительной должен совладать с номером блока
индикации.
10.4.2.	При проверке работоспособности должны быть проведены
операции в соответствии с лп. 6.11 — 6.12.
10.4.3.	Проверка делителя производится на установке, блок-
схема которой приведена на рис. 6, следующим образом.
Рис. 6. Блок-схема установки для проверки делителя:
1 — стабилизированный источник питания Б5-21; 2 — вольтамперметр
М 2007; 3 — измерительная головка поверяемого прибора; 4блок
индикации поверяемого прибора; 5 — резистор типа ПИВ 1А .3,3
кОм+ 10 проц;
Переключатели рода работ и пределов измерения установить в
положение «мощность» в режиме измерения и «0,01 Вт» соответст-
венно.
Регулируя резистором R, добиться установления показания бло-
ка индикации на 100 делений, вольтамперметром 2 измерить соот-
ветствующий ток в цепи калибровки I. Регулируя резистором 5,
установить в цепи калибровки ток 0,548 I и поставить переклю-
чатель пределов измерения в положение «0,003 Вт». Отсчитать по-
казания блока индикации N дел. по шкале 100;
16
(&-100-N.
Аналогичные измерения провести на всех остальных пределах,
при этом да каждом пределе устанавливать ток калибровки, соот-
ветстнутощий таблице 6.
Таблица 6
Предел, Вт	Ток калибровки
10’	0,316	I
з.кг	0,548	I
10 а		I
3.10 2	1,74	I
10-1	3,16	I
ЗЛО’	5,48	I
1	10	1
Относительное ОКО выставления делителя
вычисляется' по
формуле:
<VmlIX(с>У - (2)
и должно быть не более 0,3%.
U0.4.4. Дрейф нуля в режиме измерения мощности проверяется
на пределе «0,001 Вт». При этом переключатели рода работ и пре-
делов измерения' установить в положение «мощность» в режиме из-
мерения и «0,001 Вт» соответственно. Выставить «нуль» прибора.
Включить секундомер и снять показания блока индикации через
3 мин.
Вычислить
аЦа,. (3)
Дрейф нуля в режиме измерения энергии проверяется аналогично
на пределе «0,01 Дж», переключатель рода работ в положении
«энергия» в режиме измерения.
17
10.4.5.	Проверка калибровки прибора производится следующим
образом.
Переключатель диапазона установить в положение «0,01 Вт»
(«0,1 Дж»).
При калибровке по мощности установить переключатель рода
работ в положение «мощность» в' режиме калибровки.
С помощью автотрансформатора ЛАТР-1 выставить напряжение
питания прибора 220 В. Отклонение стрелки ПП должно быть
100 ± 0,5 дел., в противном случае резистором «усиление, Вт» до-
биться отклонения стрелки ПП на 100 ± 0.5 дел.
Проверить отклонение стрелки ПП при напряжении питания
198 и 242 В. Отклонение стрелки должно быть 100 ± 0,5 дел.
Аналогично проверить калибровку и по энергии, переключив
переключатель рода работ в положение «энергия» в. режиме калиб-
ровки и регулируя (при необходимости) резистором «усиление, Дж».
10.4.6.	Сличение с образцовым средством измерения мощности
и энергии лазерного излучения, например, с прибором ИМО-2-2М
проводится на длинах волн 0,633 мкм и 10,6 мкм по мощности и
на длине волны 1,06 мкм по энергии при номинальном диаметре
пучка 7 мм, уровне мощности 9—10 мВт и энергии 90—100 мВт.
Блок-схема установки для проведения сличения приведена на
рис. 7.	‘	.
Рис. 7. Блок-схема установки для
1 — лазер (ЛГ-38; ЛГ-22; ГОСТ-ЗОМ);
7 мм; 3 — ответвитель; 4, 5 — обра
6, 7 — поверяемый прибор; 8, 9 —
ИМО-2Н.
проверки основной погрешности:
2 — диафрагма - с отверстием
зцовое средство типа ИМО-2-2М;
контрольный измеритель типа
18
Используемые при сличении непрерывные лазеры должны иметь
нестабильность не более 1% за 10 мин.
Сличение проводится с использованием контрольного измерителя
(например, ИМО-2Н) с ответвителем.
Сличение производится путем поочередного измерения мощно-
сти (энергии импульса) излучения лазера образцовым - Ро (Ео) и
поверяемым — Рп (Еп) измерителями при юстировке пучка в цент-
ры входных окон обоих измерителей; а также измерения Ап и До —
показаний контрольного прибора при отсчетах значений мощности
(энергии) соответственно поверяемым и образцовым приборами.
Серия измерений должна содержать не менее 5 пар отсчетов
Ро (Ео), Рп (Еп), Ап и Ао. Относительное ОКО результатов измере-
ния мощности (энергии) образцовым и поверяемым приборами вы-
числяется по формуле:
или
и не должно превышать соответственно 0,2% и 0,5%.
Относительная разность определения мощности (Энергии; образ-
цовым и поверяемым приборами вычисляется по формуле:
ДР 100 Л L
или
и не должна превышать 0,50 Л р (0,50 Л Е).
19
где Др — предельное значение допускаемой основной погрешности
приборов в режиме измерения мощности;
ДЕ — предельное значение допускаемой основной погрешности
приборов в режиме измерения энергии.
При использовании непрерывных лазеров с нестабильностью не
более 0,2% за 10 мни. Сличение по мощности проводится без ис-
пользования контрольного измерителя.
В этом случае:
и
>
По результатам сличения на двух длинах воли 0,633 и 10,6 мкм
вычисляется НСП прибора при изменении длины волны измеряемо-
го излучения в диапазоне рабочих длин волн по формуле:
Предельно допускаемое значение о не должно превышать
0,26 А р.
10.4.7.	Основная погрешность прибора определяется по мето-
дике п. 10.46.
Вычисление основной погрешности проводится путем сложения
результатов определения частных погрешностей по формуле:
Л,-б+2<5, ‘ 0)
где б — значение относительной неисключепной систематической
погрешности прибора;
о — значение относительного среднего квадратического от-
клонения случайной составляющей прибора.
20
Величины био вычисляются по следующим формулам
<5=4+6^+;	(10}	6=V^+64^+6^ . (11)
Составляющие погрешности прибора и методы их определения приведены в таблице 7.
,	(Таблица 7
Составляющая погрешность	(Обоз- наче- ние	Формулы вычисления составляющих погрешности	Предель- но допу- стимые Йтаче- ния, %	Метод проверки
ПСП образцового средства из-	6			(Берется из
мерения мощности *	О		1,1	формуляра
/		>		образцового
			1,6	средства
Относительное СКО ре зу ль та-		о «о ЖЖТГ'
тов измерения образцовым из-
мернтелем при сличении		'ЕД/ П(пч)	0,2	п. 10.4.6.
Составляющая погрешность
Обоз-
наче-
ние
Относительное ОКО результа-
тов измерения мощности (энер-
гии) поверяемым прибором при л
сличении
Относительное ОКО установки ">
калибровки при сличении	*
НСП дрейфа нуля в режиме
измерения
а) мощности
6
до
б) энер,гии
Формулы вычисления составляющих погрешности	Предель- но допу- стимые «(каче- ния, %	Метод проверки
0,5	й., 10.4.5.
dk-f*
1 Обоз- Составляющая погрешность	наче- j ВВС	Формулы вычисления составляющих погрешности	‘Предель- но допу- стимые значе- ния, %	Метод проверки
Относительное CKO выставле- ©
НИЯ делителя	дел
'НСП от длины волны	б
0,3
(1,3 п. 1O.4J04
то
со
10.4.8.	Значения коэффициентов ослабления д,искового ослабите-
ля мощности проверяются на непрерывном лазере с мощностью в
пучке 30—100 мВт на установке, блок-схема которой приведена на
рис. 8.
Рис. 8. Блок-схема установки для проверки коэффициентов ослабления
дискового ослабителя мощности:
1 — лазер; 2 — ответвитель; 3 — образцовый	измеритель	ОИМ-1;
5 — поверяемый ослабитель мощности: 6, 7 — контрольный	измери-
тель типа ИМО 2Н.
Измеряется мощность образцовым прибором Ро и контроль-
ным Рок. в качестве которого может использоваться прибор
ИМО-2Н. Затон устанавливается дисковый ослабитель мощности с
диском № 3, включается электродвигатель дискового ослабителя и
производится отсчет мощности Рз и Р.?к соответственно об-
разцовым и контрольным приблра.ни. Производят серию из трех из-
мерений и вьмиеляют:
Относительное СКО результатов, вычисленное по формуле:
не должно превышать 0,4%.
24
Аналогичным способом проверяются значения коэффициентов
ослабления № 10, 30 и 100 с СКО соответственно не более 0,4;
0,5 и 1%.
10.5.	Оформление результатов поверки.
10.5.1.	Запись результатов поверки должна производиться в
паспорте на поверяемый прибор в таблице 8.
10.5.2.	Если поверяемый прибор прошел поверку с отрицатель-
ными результатами, применение прибора не' допускается.
25
to--------------------------------------
°Поверяемая характеристика
Параметр	Величина
	)Един. измер.	/Номинал
Прибор аттестован на длине волны	мкм	0,6.33 1,06 10,6
Основная погреш- ность		5.HF 54-
		р
а) в режиме измере- ния мощности в пре- делах 3’LO-4 — 1 Вт	’%
б) в режиме измере- ния энергии в преде- лах 3-10-' — 10 Дж	'%	7+ Ш— Е
Коэффициенты ос- лабления	дискового ослабителя с диском |№ 3 1№ 10 1№ 30 ф|о 100		3 + 0,4% 10 + 0,4% 30 + 0,5% 100 + 1%
Таблица 8
11.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Измеритель средней мощности и энергии лазерного излучения
ИМО-2Н №	соответствует ТУ и признан годным для
эксплуатации.
12.1.	Изготовитель гарантирует соответствие измерителя сред-
ней мощности и энергии лазерного излучения ИМ0-2Н требованиям
технических условий при соблюдении условий эксплуатации, тран-
спортирования и хранения.
12.2.	Гарантийный срок хранения — 6 месяцев с момента изго-
товления. Гарантийный срок эксплуатации' — 12 месяцев со дня
ввода измерителя в эксплуатацию.
13.	ПРАВИЛА ХРАНЕНИЯ
Прибор в течение гарантийного срока хранения должен хранить-
ся в упаковке завода-изготовителя при температуре окружающего
воздуха от 1 до 40° С и относительной влажности до 80%.
Хранение прибора без упаковки следует производить при темпе-
ратуре окружающего воздуха от 10 до 35° С и относительной влаж-
ности 80% при температуре 25° С.
В помещениях для хранения не должно быть пыли, паров кис-
лот и щелочей, агрессивных газов и других вредных примесей, вы-
зывающих коррозию.
14.	ТРАНСПОРТИРОВАНИЕ
14.1.	Транспортирование' прибора осуществляется в закрытом
транспорте любого вида. При транспортировании самолетом прибор
должен быть размещен в герметизированном отсежс.
14.2.	Значения климатических и механических* воздействий на
прибор при транспортировании должны находиться в следующих
пределах:
при климатических воздействиях:
— температура окружающего воздуха, °C от — 50 до -1-50.
— относительная влажность, % 95 при температуре 25° С.
— атмосферное давление, ’кПа (мм рт. ст.) 86—106 (650 — 800)
при механических воздействиях:
м
—	максимальное ускорение,	----- 30
с2
—	число ударов в минхту	80—120
—	продолжительность воздействия, ч	1
14.3.	Железнодорожные вагоны, контейнеры, кузова автомоби-
лей, используемые для перевозки прибора, не должны иметь следов
перевозки цемента, угля, химикатов - и т. п.
28
Энергия
АРРетиР
КАМЬРОЁКА
82,5k
R16 s£
ОМ
13
Л_:
fyiMMtewef
J|Mr
Д11ЧГ
KS&H.OS.'
Af
Ш2
Д9
r~ /
АЮ
ПЗО7&
2
— » —
AH
мощность
ЯГ
По
А<2
<5;
П277
84
а-
Д14
деня
05
4W
А <5
+
ф
Ш4
R71
измерение.
ЯАЛМбРОЗЯА
Od
ад
04
oi
/ЩО
* ci
Д4МЛ
RI5
г—
МЧЛ1
ДМг 7\п
Woa
-сб§
Ф<
R25
Ф V
ВЗ
03
А?
881
79 11
J2
20 «
/82-2
15
R2
упт
сн
о4
Q03
2.
84
9 9
R2
Юк
(НО
ЧКК'
Т'
6
/силеме
,, Алг"
J'W
Вт
л
Усиление
n6m"
4 5 6 7 Мо
9 9 9 99<
09
012.
oVt
о«
^0,И • Днё^
и
а£
9 12
+ — 4-
9 9 9
IG»K1	Цгль 	|
45	Яог,«15ет«ль
49
Ц5	TSfHiSi^-iH !
5Л.?	пермйтго/з-гд
Що /',72	Карнес

cv
410
НП25б
т&



,s||j/?22
R12
R6
Wk
+ ^0
"“’’•и
Н№
W1'72B
R3
Ц5

Д'»
АЬ
R2
70,0
• сз
5oqo
о» £2
А226 6
А&
Цель
Селть-22ов5Сгч
,^Г"	1	1	.*г*	п г*	L fn
1 RI5'-		hR?:£ii	hR5*M	п<?5 «!
©1	_l ci	Il ф1		J ф
62-3 <	В2-4Д	в г-5 д	В2-6 ]	В2-7
Сз^Г| <	кн°|>|		Кь°§£|	1м°а5
АО?
qoo*
о
кг
R25^*° ™
40a
№D*
WK.
R22
1
R2A
61-2 6,2 к
Й«о3
2 5
10,0
: сг
07 Кп
ЛЗ.
л
р , ,	____________________
ихенd Эйектричгскав принципиальная	69
блока индикаций	о <°
12
Схема
эмктрическая
принципиальная
блока
регистрации.
Приложение /
обязательное
сг*
OSA
СБ
10
н
я-н уц
КАМА
СЕТЬ
/ S2
сгз
ЯЮжя508
С5
Юнк <168
кг
75
то
R5
$1
энергии
измерение
«5*
Юк
Выход
R10
А БЕ 5. <72. 003
„ Голобко
измерительная
1к
8
9
<0
U
12
С17
гжао
егг
ШВклЯИ
арретир мощность
„УСТЛН
нуля "
ПЛАВНО

М
(,гк
ив
b«'S»|s
XS
копт	Цепь
1	Сеть *220» sone
г	'2208, 50 Гц
те
62k
TI.V2
кдюгд
г
5
С13
О 01 мк
ей
ДА
X153W1A
140УД13 ^МК
CS
К5 '
Юмк»Ю8
 ЧСТп^ нчля
ГРУБО
Конт	Цепь
1, А, 5,19	нагреватель, корпус
3, 6,7	терпоботореъ
15	нагреватель

CU
дг
К538 УНГ
6800
56к
100 к
(.8
21к
ст
гонктое
егч
ЮОяк’Я
CZS
 н»и«зов
VIS- W8
кдгогл
С15
С19, CIS
200 НК л 168
АБЕ 5.03 2.001
УСИЛЕНИЕ Вт
УСИЛЕНИЕ Ля
w_
Н7к
RH
я-г
то
я-6
а <юз
003"
тг
<г«(
м-
,0,001
О 01'
RU
1,8к '
„Вт
.Aw'
С1
Юмк
3
4
5
6
12
измерение
Приложение 2
Обязательное
ПЕРЕЧЕНЬ
элементов принципиальной электрической схемы блока инднкацнн
Таблица 10
Позици- онное обо- значение	Наименование	Коли- чество	Приме- чание
R1	Резистор СПЗ-9а-20-4,7 кОм—20% ОЖО.468.012 ТУ	1	-
R2, R3	Резистор СПЗ-9а-12-47 кОм—30% ОЖО.468.012 ТУ	2
R4, R5	Резистор МЛТО.5-6,2 ,кОм±5% ГОСТ 7113-77Е	2
С1	Конденсатор МБГО-2-100В-20 мкф±10% ОЖО.462.023 ТУ	1
С2	Конденсатор МБГ'0-2-1 60В 1 0 мкф±10%> ОЖО 46>2.О23 ТУ	1
В1	Переключатель ПГК-5П4Н 1 5А УСО.360.059 ТУ	.1.
В2	Переключатель П2К ЕЩО.360.037 ТУ	1
ВЗ	'Тумблер Т111 2
УСО,.360.049 ТУ 1
Кн	Кнопка малогабаритная КМДЫ
	ОЮО.360.011 ТУ	1
Ill 1	Розетка 2РМ24Б19Ш1В1 ГЕО.364.126 ТУ	1
HI-2	Вилка приборная ЕЭ3.645.334	1
29
Позици- онное обо- оно.чение	Наименование	Коли- чество	Приме- чание
У ПТ сн ПП Пр к л Тр	Усилитель Ф 7028 М-1 ГОСТ 13033-76 Источник стабилизированного напряжения постоянного тока к усилителю Ф 7028 М-1 ГОСТ 13033-76 Прибор М2027 ТУ 25-04-2462-74 Предохранитель ПМ-0,5А НИ0.481.017 Зажим малогабаритный ЗМЗ га 0.483.000 ТУ Лампа коммутаторная СМ-28-0.05 СУО.371.605 ТУ Трансформатор 'К 984.03	1 1 1 1 *• 1 1 1
R1	Плата калибровки К 984.06 Резистор МЛТ-2-Г2 кОм±10%		Парал-
R2, R3 R4 R5 R6	ГОСТ 7113-77Е	4 Резистор МЛТ-0 5-820 Ом±5% ГОСТ 7113-77Е	2 Резистор МЛТ-0,5-10 кОм ± 10% ГОСТ 7113-77R	1 Резистор МЛТ-0,5-47 кОм±10% ГОСТ 7113-77Е	1 Резистор МЛТ-0,5-10 кОм±Ю% « ГОСТ 7113-77Е	1		лелыно
30
Позици- онное обо- значение	Наименование	Коли- чество	Приме чаши-
R7	Резистор МЛТ-0,5-36 кОм ±5°,'о ГОСТ 7ПЗ-77Е	1
R8	Резистор МЛТ-0,5-6,8 .кОм±Ю% ГОСТ 7113-7 7 Е	1
R9	Резистор МЛТ-0,5-24 кОм ±5% ГОСТ 7113-77Е	1
R10	Резистор МЛТ-0,5-200 кОм±5% ГОСТ 7113-77Е	1
R11.R12	Резистор ППБ-1В-100 Ом±10% ОЖО.468.512 ТУ	2
R13	Резистор МЛТ-0,5-150 Ом±Ю% ГОСТ 7113-77Е	1
R14	Резистор ВЛП-0,5-82,5 к0м±1% ОЖО.467.062 ТУ	1
R1 5	Резистор МЛТ-1-180 кОм±5% ГОСТ 7113-77 Е	1
R15	Термо резистор ММТ-1-150 кОм±20°/о ГОСТ 10688-75	1
R16	Резистор ВЛН-0,5-68,1 кОм±0,5% ОЖО.467.062 ТУ	1 '
R17	Резистор МЛТ-0,5-510 Ом±5% ГОСТ 7113-77Е	1
R18	Резистор ПКВ-П-0,5-240» О|м±5% ОЖО.467.501 ТУ	1
31
Позици- онное обозна- чение	Наименование	Коли- чество	Приме- чание
R19	Резистор ППБ-1В-150 Ом±Ю% ОЖО.468.512 ТУ	1 У
R21	Резистор МЛТ-0,5-82 кОм±10% ГОСТ 7113-77Е	1
R2.2	Резистор ПКВ-П-0,5-910 Ом±5% ОЖО.467.501 - ТУ	1
R23	Резистор ППБ-1В-150 Ом±Ю% ОЖО.468.512 ТУ	1
Cl	Конденсатор К50.12-160-100±30% ОЖО.464.079 ТУ	1 -
С2	Конденсатор К50 6-2-25 В-500 мкф ОЖО.464.031 ТУ	1
СЗ	Конденсатор К50.61-25В-10 мкф ОЖО.464 031 ТУ	1
С-1	Конденсатор К50-6-2 100В-20 мкф '	ОЖО 464 031 ТУ	1
С5*	Конденсатор МБМ-160-0,5 ±20% ОЖО.462 032 ТУ	1
С6	Конденсатор K50-6-2-I5B-1000 мкф ОЖО.464.031 ТУ	1
Д1...ДЙ	Диод Д 226Б ЩБ3.362.002 ТУ-1	о
да ../из	Диод Д 814Г СМ3.362.012 ТУ	4
Д13...Д15	Диод Д 814А	• СМ3.362.012 ТУ	3
32
Позици- онное обозна- чение	Наименование	Коли- чество	Приме- чание
Т1	Транзистор П307В ЖК3.365.059 ТУ-1		1
Т2, ТЗ	Транзистор МП42Б ГОСТ 14947 73		2
Т4	Транзистор П217А СИЗ.365.017	ТУ	1
Т5	Транзистор МП42Б ГОСТ 14947-73		1
Тб	Транзистор МП26Б ГОСТ 14830.75		1
Т7	Транзистор П307В ЖК3.365.059 ТУ-1		1
Р	Реле РМУГ РС4.523.419 РСО.452.012	ТУ	1
	Плата делителя К	984.07
R1	Резистор ППБ-1В-3.3 кОм±Ю% ОЖО. 468.512	ТУ	1
R2	Резистор ПКВ-П-0,5-1,8 к0м±5% ОЖО. 467.501	ТУ	1
R3	Резистор ППБ-1ВЗ.З кОм±10% ОЖО.468.512	ТУ	1
R4	Резистор ПКВ-П-0,5-12 кОм ±5% ОЖО.467.501	ТУ	1
R5	Резистор 1ШБ-ЗВ-15 кОм±Ю% ОЖС1468.512	ТУ	1
	О
R6	Резистор ПКВ-П-0,5_47 кОм±5% ОЖО.467.501	ТУ	1
33
Позици- онное обозна- чение	Наименование	Коли- чество	Приме- чание
R7	Резистор ППБ-ЗВ-15	кОм+10%  ОЖО.468.512 ТУ		1
118	Резистор ПКВ-Л-0,5	47 KOaii5% ОЖО.467.501	ТУ	1
R9	Резистор ПКВ-П-0,5-	560 Ом ±5%' ОЖО.467.501	ТУ	1
R10	Резистор ППБ-ЗВ-и	5 кОм±10% ОЖО.468.512	ТУ	1
R11	Резистор ПКВ-П-0,5	-47 кОм ±5% ОЖО.467.501	ТУ	1
R1’2	Резистор ПКВ-П-0.5-130 Ом±5% ОЖО.467.501		ТУ	1
R13	Резистор ППБ-ЗВ-51 кОм+10% ОЖО.468.512		ТУ	1
R14	Резистор ПКВ-П-0,5-47 кОм±5% ОЖО.467.501		ТУ	1
R15	Резистор ПКВ-П-0,5-39 Ом + 5% ОЖО.467.501		ТУ	1
R16	Резистор ППБ-ЗВ-15 кОм + 10% ОЖО.468.512 ТУ •			1
R17	Резистор ПКВ-П.О,	5-47 кОм±5°/о ОЖО.467.501 ТУ		1
34
Позици- онное обозна- чение	Наименование	Коли- чество	Приме- чание
R18	Резистор ПКВ-П-0,5-1'2 Ом±5% ОЖО.467.501 ТУ	1
R19‘,R2O*	Резистор МЛТ-05-fOO Ом ±5% ГОСТ 7113-77Е	2	47,51 62,75 82 Ом
R21.R22	Резистор СПЗ-9а_12 470 кОм—30% ОЖО.468.012 ТУ	2
R23, R24	Резистор МЛТ-0,5-10 кОм±10% ГОСТ 7113-77Е	- о
R25	Резистор МЛТ-0,5.18 кС1м±10% ГОСТ 7113-77Е	1
о
35
co
о
Ниж-няя		Верхняя		Катушка
6— 7 8—9	Q-(	. Экранирующая 1 обмотка	1 — 2 ! 220	0,074	Выводы
1 (>0 19	j 220			Напря- жение, В	Электрические 1 данные
0,035 0,0 10 0,12				Ток, А
ПЭВ-2				Марка провода	Данные обмотки
0.1 1 0,23	0.11		Л ГО	Диаметр провода, мм
ЮНО 202	ьо со		2100	Всего витков
S ! СС	сп ю			Витков в слое
Бумага конденсаторная НОН-1-0,01				Изоляция между рядами
НАМОТОЧНЫЕ ДАННЫЕ ТРАНСФОРМАТОРА
А/илияя катушка
Приложение 3
SESSSSHrE 4
Справочное
снеджия о cojsasss -жагшсов
]	» «ссстае' единицы,	। Иасса j 'iacca |Ьо«ер уПрй 1	» aacseggr, .комплекты	ja j от. ризде-	1Ча._ НаМенозание	j Обозначение	f 		 !Ko-’колйч'	pou« 1	j |	JcSosssseirae	1лич.!в из-]	Г J	J	f !	1	1 |делии|	1	1	!
Золото
Стабилитрон Д 8I4A	Сп$.Зб2.012ТУ	ASS5.052.0ai	4	I	0,0008126	0,00325
Транзистор КТ 8015	ДНО.265.СОНУ	AS5.C32.C0I	2	I	0,0008687	0,00173
Ьикрссхема X 153УД1А	6К0.348.050ТУ	АЙЗ.С52.00Т	3	I	0,0169227	0,050768
Микросхема К 14СУД13	6К0.348.0341У	А^хзг.сог	I	I	0,0169227	0,0159227
Микросхема К 538УН1А Серебро	ГОСТ 18725-73	4SE5.C32.0CI	I	I	0,0178697	0,0178697 0,0905404
Резистор МЛТ-0,25	ГОСТ 7ПЗ-77Е	A25.v22.C0I	22	I	0,00372	0,0816
Резистор МдТ-0,5	ГОСТ,7II3-77K	XS64;CI---'X-_	4	1	0,0037	0,0148
Резистор С2-293	020.467.0993У	К SS4.Q7<	9	I	0,01334	0,12
		ASES.C32.C0X	I	I	0,01334	0,01334
Резистор КИМ-Е-О,125	020.467.06СТУ	AS2.C32.CGI	I	I	0,008	0,008
Резистор СПЗ-5а	020.468.0123У	425:022.001	2	I	0,0084624	0,0169248
Резистор ППБ-1	021.468.51217		2	I	0,0502	0,1034
		К'$4д.С7л-—	4	I	0,0502	0,200В
РезиЬтор ШБ-2	03Ю.468.5123У		I	I	0,05835	0,05805
Резистор ППБ-3	050.468.51217	К 35£«Г<гГ	6	I	0,0827	0,495
	! 1	’Cfcjpcssss еиоазд,	’ |yi»cse®3i. хомедэкты	{ 1	-йо- Ьиздич. ! «иСззХхчеИте ’	t	| 1	,ЛЙЧ. jrB ИЗ- ’	касса	г Узсса	[ёомер	i-	I ,нрима-^
Яакмено ванне	I Обозначение । !		I ет- т	!в изде- ?ЛИИ 1 г I	|аятЗь i t	1чзяие 1 ’ 'l 1_J
	1	1	f	|делии !		1	1
Конденсатор НЦ--	ОЗТг.4сСЛ54ТУ	V£>«r*COx	1	I	C.C0425I3	0,0042513
Конденсатор КЮ-7е	ГОСТ 5.62I-77E	ASS5^S2.COI	10	I	0,0137	0,137
Конденсатор KIG-I7	СН0.460«г1071У	JSE5X32XOI	3	I	0,0075404	0,02262
Конденсатор К50-5-П	030-4М,ОЗПУ	ASK5.C2.CQI	5	I	0,000552	0,003312
Диад КД I02A	ТТ3.36б.С83ТУ	ASS5.S22.00I	12	I	0,0042196	0,0506375
Йилка 2PM24KChlSEISI	ГЕ0.264.126ТУ	К 945X1	I	I	0,13452	0,13452
Розетка 2Р124Б19Г1В1 Гнездо Г4-2	ГЕ0.364Л26ГУ	K9&4XI	I	1	0,252	0,252
РЯ3.647.03671М Переключатель	ССТ4.Г0.354-001	Я954Л1	2	I	0,02362	0эС4724
ПГК^5П4Н-15А	УС0.360.099ТУ	К 964X1	I	I	0,33062	0,33062
Переключатель П2И?	ЕЗЗ.ЗбО-.ОЗТПУ	К 964X7	I	I	0,0045	0,0046
Тумблер TB2-I	УС0.350.0491У	К‘945.04	I	I	0,09922	0,09922
Тумблер ТЙ1-2	УС0.250.04ЭТУ	К 964.01	J	I	0,21966	0,21968
Двигатель РД-09	ТУ-О1-О26&-75Е	К 945.04	I	Г	0,6
Микроамперметр JG3327 Держатель предохранителя	ТУ25-04-2462-79	К9Б4.0Х	I	1	0,00453	0,00453
д^1ч	НЕ34.8Ю.0071У	л 964.01	I	I	0,03284	0,03284
Предохранитель Ш-0.5А	НИ0.481.017ГУ	К 964.01	I	1	0,02284	O.KZrt
злнъгз
СОДЕРЖАНИЕ
1. Назначение	3
'2. Технические характеристики	3
3.	Состав изделия и комплект поставки	5
4.	Устройство и принцип работы	6
5.	Указания мер безопасности	9
6.	Подготовка изделия к работе	9
7.	Порядок работы	11
8.	Техническое обслуживание	12
9.	Характерные неисправности и методы их устранения 13
10.	Методы и средства поверки	14
11.	Свидетельство о приемке	27
12.	Гарантийные обязательства	27
13.	Правила хранения	28
14.	Транспортирование	28
Приложение 1. Схема электрическая принципиальная
блока индикации (вклейка)
Приложение 2. Перечень элементов принципиальной
электрической схемы блока индикации 29
Приложение 3. Намоточные данные трансформатора 36

волгоградский завод «эталон»
На прибор
Срок гарантии
Дата проверки прибора
Исполнитель _________
Печать
.зав. №
Дата получения прибора заказчиком:
«»198 г.
Причина дефекта прибора
Заказчик
Подписи:
Исполнитель
ИВП. 1983 г. Зак. 6063-3
^предприятие
Форм! М П-6
Утверждена Госстандартом СССР
I9.VUI- 1976 г. № 238
Дефектная ведомость
«X >	i9<^ г.
Заказ-счет № у?5	f	г.
Наименование средства -измерения ‘Тип у/.Л/# -	S7-
Номер £ J J2. , поступившего от.
наименовали» заказчика
О писание дефекта
Содержание ремонтных работ

Описание дефекта	Содержание ремонтных работ












1 С Категория ремонта		 Расценка по прейскуранту №	Р Расход материалов	и запасных частей
	Наименование		Единица измерения	Коли- честв©	Цена единицу	Сумма
						i














				*
	Исполнитель	Заказчик
ОБТ-86 г. 2288—7eo<s
УПАКОВОЧНЫЙ ЛИСТ НА
ИМО - 2н.
1. Блок индикации
- 1шт.
2. Мехнизм юстировки с головкой измерит.
3. Визир
4» Ослабитель мощности
5.	Лиски ослабителя мощности
6.	Кабель литания блока индикации
7.	Ламла ЭД - 28 - О,С5
8,	Предохранитель ЭД - 0,5а
“* "1шт. 'Z
- 1шт.
Измеритель
средней мощности
и энергии
лазерного излучения
ИМО-2Н

/Ч
Волгоград 1S>8'?
ИЗМЕРИТЕЛЬ СРЕДНЕЙ МОЩНОСТИ
И ЭНЕРГИИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ НМО-2Н
ПАСПОРТ
От* стет венная за выпуск Н А. Конепле ва
Ре дат: юр Е Л Лукьянова
Технический гдактор Н. П. Сигова
Подписано в печать 03 10 80. Формат 00 #4/16.
Бумага для множительных аппаратов Гарнитур®
к'.овая газетная Пенять высокая. Усл п : 1 86.
У ч-изд. л, 1,56. Тираж 2000. Заказ 1090.
Бесплатно
РИО Уп£по.тив>афи8дата
400001, Волгоград, yj). Рабыне-Крестьянская,. 13
Камышинское пслиград^объедянение
463850. г. Каиышин, ул. Октябрьская. 48.
