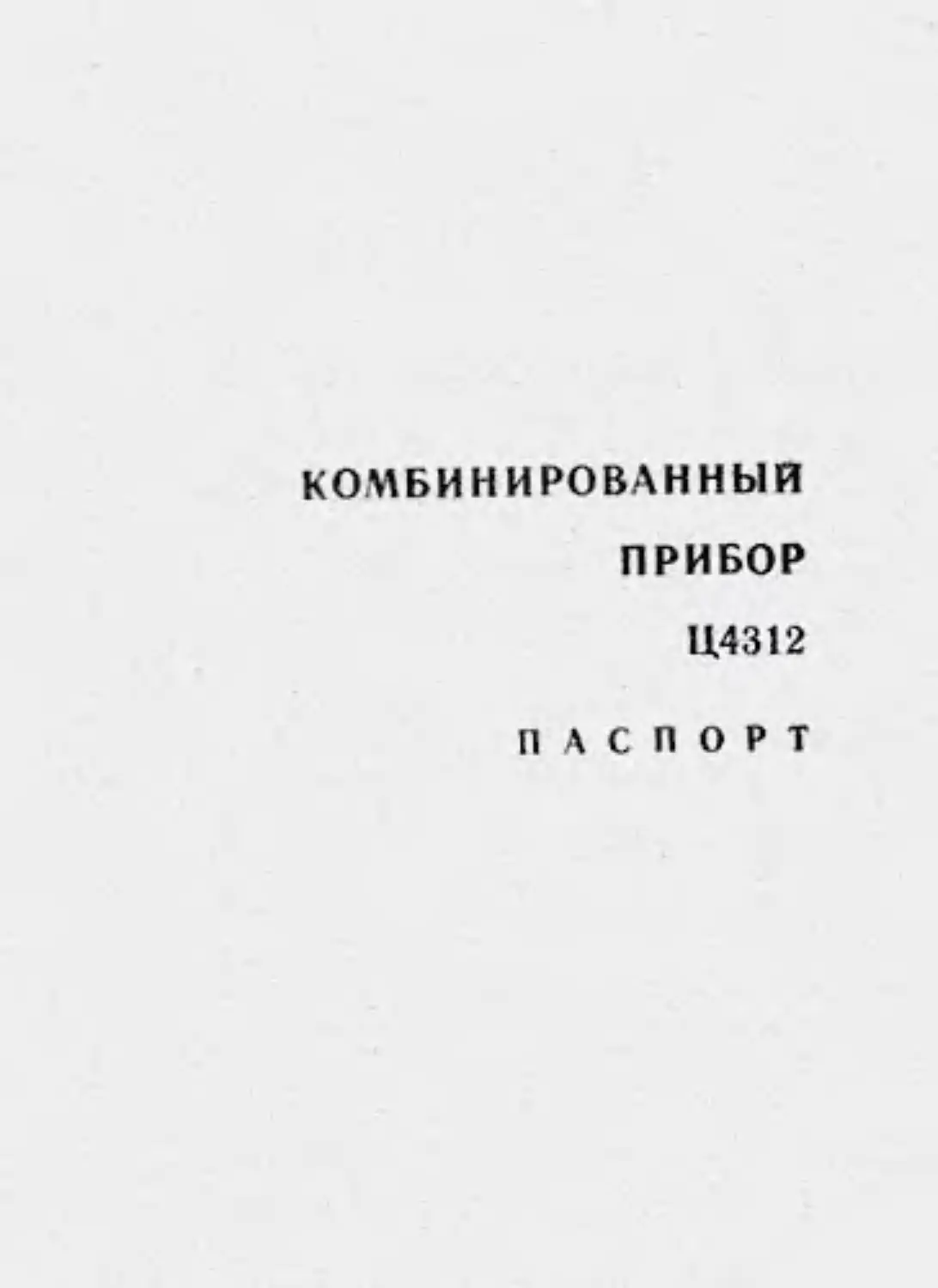

КОМБИНИРОВАННЫЙ
ПРИБОР
Ц4312
ПАСПОРТ
Приложении.
1.	Схема принципиальная электрическая.
2.	Перечень элементов к принципиальное схема.
3.	Сведения о содержании драгоценных металлов.
4

Житомирский облполиграфиздат. Изд. № 651.
Овруч, типография. Зак. 4709—10.000, 3. 1. 80.
ВНИМАНИЕ! Не приступайте к работе
с прибором, не изучив содержание паспорта.
Назначение
Комбинированный прибор Ц4312 (Ц431217
предназначен для измерения силы и напряжения'
постоянного тока, действующего значения силы и
напряжения переменного тока практически сину-
соидальной формы, сопротивления постоянному
току.
Техническая характеристика
Пределы измерения:
напряжения постоянного тока:
75 мВ-0,3-Е5-7,5-30-60-150-300-600-900 В
напряжения переменного тока:
0,3-4,5-7,5-30-60-150-300-600-900 В
силы постоянного тока:
0,3-1,5-6-115-60 мА-0,15-0,6-1,5-6 А
силы переменного тока:
4,5-6-115-60 мА-0,15-0,6-1,5-6 А
сопротивления постоянному току:
200 Ом-З-ЗО-ЗОО кОм-3 МОм
Предел допускаемой основной погрешности оп-
ределяется при нормальных значениях, влияющих
величин (табл. 1) и не превышает:
3.
±1,0% от конечного значения шкалы при изме-
рении на постоянном токе;
±1,0% от длины .рабочей части шкалы, равной
54 мм на,пределе «й» и 63 мм — на остальных
пределах при измерении сопротивлений;
±1,5% от конечного значения шкалы при из-
мерении на переменном токе.
Рабочий диапазон температур от +10до4-35рС,
относительная влажность до 80% (при темпера-
туре + 25°С), а для тропического исполнения
(Ц4312Т) — от 10 до 45°С, относительная влаж-
ность до 98% (при температуре +35’С).
Предельные условия транспортирования от ми-
нус 50 до плюс 50°С, относительная влажность
до 95% (при температуре +30°С).
Таблица ,1
Влияющая величина	Нормальное значение
Рабочее положение
Температура
Напряжение:
ири измерении сопро-
тивления постоянному
току на пределах:
«й», «акЙХ1», «кЙХДО»
«кйХ'100»
«мй»
Коэффициент перемен-
ной составляющей по-
стоянного тока 'или на-
пряжения
4
горизонтальное ±2°
от +15 до + 25°С (от
+22 до +32°С для
Ц4312Т)
от 3,7 до 4,7 В
от 14,7 до 18,7 В (с на-
ружным источником)
от 124 до 165 В (с на-
ружным источником)
не. более 3%
Продолжение таблицы 1
'Влияющая	(	(Нормально*
••личина	 J	-значение
Частота	любое в нормально!
(Области
Форма кривой тока или_ синусоидальное с ко-
на-пряжения	' эффициентом ,искаже-
ния ие -более 2%
Входное сопротивление прибора при измерении
достоянною и переменного напряжения—667 Ом/В.
Падение напряжения на приборе:
не более 0,65 В на постоянном токе;
не более 0,65 В на переменном токе.
Потребление от источника питания - и значение
тока в измеряемом сопротивлении на пределах
200 Ом—3—30—300 кОм—3 МОм -не (Превышает
22; 20; 2; .0,7; 0,8 мА соответственно.
Прибор соответствует заданным .характеристи-
лсам практически сразу после .включения и неза-
висимо. от продолжительности работы под любой
«нагрузкой^ не превышающей -номинальную. Про-
должительность работы омметра ограничивает-
ся емкостью электрохимического источника тока.
Нормальная и рабочая -области настот указа-
ны в табл. 2.
Таблица 2
Пределы измерения	Нормаль- ная область частот, Гц	Рабочая область частот, Гщ
600; 900' Bi	45—60	60—4000
60, 150; 300 Bi	45—60	60—2000
Остальные пределы то
к а и* напряжения	45—60'	60—10000-
Габаритные размеры прибора не превышают
2Г5х 1<15Х90’> mmi
Масса прибора не превышает 1,5 кг (Ц4Э1.2Т—•
1;8 кг)*
Влияние внешни» факторов
Предел! допускаемой дополнительной погрет*
йости прибора от: наклона на 10°; изменения час-
тоты от границы нормальной- области до любого1
значения в, смежной, части рабочей области; из-
менения формы, кривой, под влиянием 2, 3 илв
5-й гармонической составляющей равной- 5% О'®
действующего; значения измеряемого, тока и на-
пряжения; не- превышает предела допускаемого
значения основной погрешности (от одного и»
перечисленных' влияний).
Предел, допускаемой- дополнительной погреши ос-
ти прибора> при- изменении температуры от нор-
мальной; до- любой- в пределах рабочих температур»
не превышает ±1,0%. на постоянном токе (±0,5%
при измерении; омметром) и ± 1,5% иа перемен»-
ном токе- на- каждые- КТО.
6
Предел допускаемой дополнительной погрешнос-
ти прибора под влиянием постоянного магнитного
<поля с индукцией 0,5 мТ не превышает ±2,5%,
Предел допускаемой дополнительной погрешнос-
ти прибора, на переменном токе с .индукцией
магнитного поля 0.5 мТ не превышает ±2,5%,
для частот от 45 Гц до fк =*90 Гц.
••Комплект поставки
<1. Комбинированный прибор Ц43Г2	. 1 шт.
2. Источник питания типаЗЗЗбЛ, 3336Т,
3336, встроенный в прибор .	.1 шт.
3. Провод соединительный с наконеч-
ником и щупом .	.	.	.	. 2 шт.
4. Наконечник плоский . ' . .. .2 шт.
'5. Зажим контактный (крокодил)) ,. 2 шт.
'6. Паспорт ...........................1	экз.
1.	Футляр для укладки щриборе
и принадлежностей .	.	..	.1 шт.
•Меры безопасности
При работе с напряжением-более 30 В необхо-
димо подключать и отключать прибор привыклю-
•ченногм напряжении в цепи.
Запрещается производить переключение пере-
ключателя прибора под током.
*Порядок работы
Прибор, после -всех видов климатических испы-.
танйй, а также тесле пребывания в условиях, от-
личных от нормальных или рабочих, перед ис-
пользованием должен быть выдержан в нормаль-
ных или1 рабочих условиях не менее 24 часов.
Измерение токи и напряжения	i
Нажмите кнопку «—» при измерении на по-
стоянном токе или’ при измерении на пере-
менном токе.	*
Переключатель пределов измерения установите*
в положение, соответствующее ожидаемому значе-
нию измеряемой' величины.	(
Подключите прибор к исследуемой цепи. От- ‘
счет измеряемой величины — по шкале «—> ил» i
ИэМервние сопротивлений до 200 Ом
Нажмите кнопку «гх». Переключатель пределов- J
измерения установите в положение «О». Ручкой »
установки’ нуля омметра установите стрелку на от-
метку ,ро • шкалы «й». Присоедините ’измеряемое
сопротивление к зажиму «^» и гнезду « + 0».
Отсчет — по шкале «й».
Измерение сопротивлений до 30- кОм
Нажмите кнопку «гх». Подключите провода к 1
зажимам’ прибора и замкните их накоротко. Пе-
реключатель пределов измерения установите в по-
ложение «1КЙХ1»или «кЙХГО». Ручкой установ-
ки нуля омметра’ установите стрелку на нулевую
отметку шкалы «кй;Мй». Провода разомкни»
* те и присоедините измеряемое сопротивление. От-
счет — по’ шкале «кй, МО».
8
Измерение сопротивлений до 300 кОм
Дополнительным источником питания служи®
наружная батарея напряжением .Г!—14 В. Бата-
рею подключите к зажиму прибора отрица-
тельным полюсом, а к другому зажиму — положи-
тельным полюсом. Переключатель пределов изме»
рения установите а положение «КЙХ100». Ручкой
установки нуля омметра стрелку установите на
нулевую отметку шкалы «кй,Мй». Положитель-
ный полюс батареи отключите от зажима »
между полюсом и зажимом включите измеряемое
сопротивление. Отсчет — по шкале «кй, мй».
Измерение сопротивлений до 3 МОм
Дополнительным источником питания служит
наружная батарея напряжением 120—160 В. Пе-
реключатель пределов измерения установите ®
положение «Мй». В остальном процесс измере-
ния аналогичен предыдущему.
Техническое обслуживание
При прверке образцовые приборы должны
быть класса точности не ниже ОД,
При проведении поверки прибора следует руко-
водствоваться инструкциями Госстандарта СССР
№ 184—62 по поверке амперметров, вольтметров,
ваттметров и варметров и № 188—60 по поверке
омметров и фарадметров.
Хранение прибора
Приборы 'должны храниться в упаковке при
температуре окружающего воздуха от 1 до 4(гС
и относительной влажности до 80%.
9
Хранение приборов без упаковки должно про-
изводиться при температуре окружающего воз-
духа от 1'0 до 35°С и относительной влажности
до 80% при температуре 25°С.
В воздухе не должно быть вредных примесей,
вызывающих коррозию.
Свидетельство о приемке и гарантийные
обязательства
Комбинированный прибор Ц4312 №.______________
соответствует требованиям технических условий
ТУ 25-04-3300—77 и признан годным к эксплуа-
тации.
Дата выпуска прибора 197 г.
гГраничная цена прибора 43 руб.
Jk п. Представитель ОТК_
_ ..Изготовитель гарантирует соответствие прибора
~”всем' требованиям ТУ при соблюдении условий
эксплуатации, транспортирования и хранения.
Гарантийный срок хранения устанавливается
6 месяцев с момента изготовления прибора. Га-
рантийный срок эксплуатации 18 месяцев со дня
ввода прибора в эксплуатацию. Гарантийный срок
эксплуатации прибора не распространяется на
сменный источник питания, срок сохранности ко-
торого в момент отгрузки прибора должен быть
не менее 2/3 его нормируемого срока. В течение
гарантийного срока эксплуатации устранение за-
водских дефектов производится при условии со-
хранности клейма и наличия настоящего паспорта.
10
Адреса ремонтных мастерских
Киев-148, ул. Академика С. П. Королева, дои
.№ 2, лаборатория измерительной техники.
Ленинград, 196211, проспект Космонавтов, дом
-№ 25, радиотелетрест.
Приложение 2
Перечень элементов к принципиальной схеме
Поз* обоз- нач.	Наименование и тип		К-ео	Примечание-
R1	Резистор	0,05 +0,00005 Ом МнМцЗ—12 0 0,5 мм	1
R2	Резистор	0,15± 0,00015 Ом МнМцЗ—12 0 1 мм	1
R3	Резистор	0,3 + 0,0003 Ом МнМцЗ—12 0 1 мм	I
R4	Резистор	1,5 ±0,0015 Ом ПЭМС 0 0,5 мм	I	*
R5	Резистор	3+0,003 Ом ПЭМС 0 0,4 мм	1
R6	Резистор	15+0,015 Ом ПЭМС 0 0,2 мм	1
R7	Резистор	30±0,03 Ом ПЭМС 0 0.2 мм	I
R8	Реаист ар	150±0,15 Ом ПЭМС 0 0,1 мм	1
R9	Резистор	ЗОО±1,9 Ом ПЭМС 0 0,1 мм	I
OR11	Резистор	МЛТ-0,5-120 кОм ±10%	2	Суммарное сопротивление 245Д ±1,2 кОм
£>12	Резистор	МЛТ-0,5-12 кОм ±ю%	2	Суммарное . сопротивление 24,1 ±0,12 кОм
R43	Резистор	2070±10 Ом ПЭМС 0 0,05 мм	1
R14	Резистор	223 ±1 Ом ПЭМС 0 0,1 мм	I
11315	Резистор	1000±1 Ом ПЭМС 0 0,05 мм	1
R16*	Резистор	Др 470 Ом ПЭМС 0 0,05 мм	1	Подбирается при регулировке
R17	Резистор	3200±3,2 Ом ПЭМС 0 0|Q5 ум	1
Поз» обоз* ийч»	Наимеиовйние и тип		К-во	Примечание
R18	Резистор	15±0;015 кОй
		ПЭМС 0 0,05 мй	1
R19	Резистор	20 ±0,02 кОй
		ПЭМС 0 0,05 мй	1
R20	Резистор	'мРХ-0,125-60 кОй
		±0,05 Б	1
R21	Резистор	МЛТ-0,5-51 кОм		Суммарное
		±5%	I	сопротивление
		МЛТ-0,5-47 кОм		99,8±О,3 кОм
		±5%	I
R22	Резистор	МРХ-0,25-200 кОм
		±0,05 Б	1
R23	Резистор	МЛТ-0,5-47 кОм		Суммарное
		±10%	1	сопротивление
		МЛТ-0,5-150 кОм-		200 ±0,6 кОм
		±10%	I
R24	Резистор	3000±3 Ом
		ПЭМС 0 0,05 мй	1
R25	Резистор	50±0,1 Ом ПЭМС 0 0,15 мм	1
R27	Резистор	СПЗ-9а-2б-1 кОм±20%	1
R28	Резистор	950±0,95 Ом ПЭМС 0 0,08 мм	I
R29	Резистор	550±0,55 Ом ПЭМС 0 0,1 ми	I
R30	Резистор	150±0,15 Ом ПЭМС 0 0,1 мм	I	•
«31*	Резистор	До 410 Ом ПЭМС 0 0,1 мм	“'Г”	Подбирается при регулировке
R32*	Резистор	До 7 Ом ПЭМС 0 0,3 мм	1	Подбирается при регулировке
g?
О? Поз. обоз- начу	Наименование и тип	К-во	Примечание
МИ Механизм	32—62 Ом ПЭВ-1	I	Суммарное измерительный 0 0,06 мм ток полного	сопротивление отклойенйя 300 мкА	Rmh-Ь R33= 100—200 витков	<=250+0,25 Ом Растяжка Пл.Н23М0,5 Натяжение 55+5 гс йзз* РезИстор	До 220 Ом ПЭМС 0 0,1 мМ	I R34 РезИстор	МЛТ-0,5-51 кОм± 10%	1	, . Д1, Диод	Д9Д	2	Допускается, Д2 германиевый	замена на Д9М С1	Конденсатор	КСО-1-250-Г-330+10%	1 Б	Источник	3,7--4,7 В	1 пй+айий	, С2	Конденсатор	БМТ-2-4ОО 13-0,1	мкФ ±10%	-	1
Тр.	Трансформатор	t и It обмотки ЙЭС-1 0 0,06 мм 2000 витков " III обмотка ПЭС-Л 0 0,1 мм 600 витков IV обмотка ПЭС-1 0 0,35 мм 150 витков	!
В2	Переключатель пределов измерения	4.880.001 Сп	1
В2	Переключатель	6.122.143	I
рода работ
Примечания: ;1. Допускается применение резисторов с номи-
нальными значениями сопротивлений, отличных от указанных, но обеспе-
чивающих суммарное .сопротивление, оговоренное в примечании перечня.
2. В связи с постоянной работой по усовершенствованию прибора и
снижению его себестоимости, изменения схемы и конструкции прибора, .,
не противоречащие требованиям ТУ, в паспорт не вносятся до нового
переиздания.
Приложение 3
00
СВЕДЕНИЯ
о содержании драгоценных металлов в комбинированном приборе Ц4312 (в гр.)
Наимено- вание	Обозна- чение	Сборочные ед., комп- лексы, комплекты				Масса 1 шт.	Масса в изд.		№ акта	Примеча- ние
		обозна- чение	к-во	I к-во ! в изд
1	2	! 3	4		5	6	1	7	8	9
Серебро Кольцо	Р67.722.000	P64.880.001	1		2	0,07868 0,15736 покрыт.
Лепесток	Р67.750.034	Р64.880.001	24		2	0,01285		0,6168 покрыт.
Мостик	Р67.740.001	Р64.880.001	1		2	0,02267		0,04534 покрыт.
Шунт	Р66.626.003	Р66.122.143	1		1	0,13044		0,13044		припой
								0.94994 к	.
1	1	2	3 Г	4 |	5 1	6	|	7 |	8 | 9
		Покупные	изделия
Серебро Конденсатор	КСО-1- 250-Г		1		0,00232 0,00232
Переключа-	П2К		2		0,13356 0,13356
тель
Резистор	МЛ Т-0,5		9		0,01032 0,09293
Резистор	МРХ-0,125		1		0,08618 0,08618
Резистор	МРХ-0,25		1		0,12411 0,12411
Резистор	СПЗ-9а		1		0,012398 0,012398
					0,4515
Серебро
азотно- кислое
Резистор	СПЗ-9а		1		0,03694 0,03694	П0р0‘
Платина					. 0,03694	шок
						в спец.
Растяжка	ПлН23		2		0,00048 0,00096	массе
