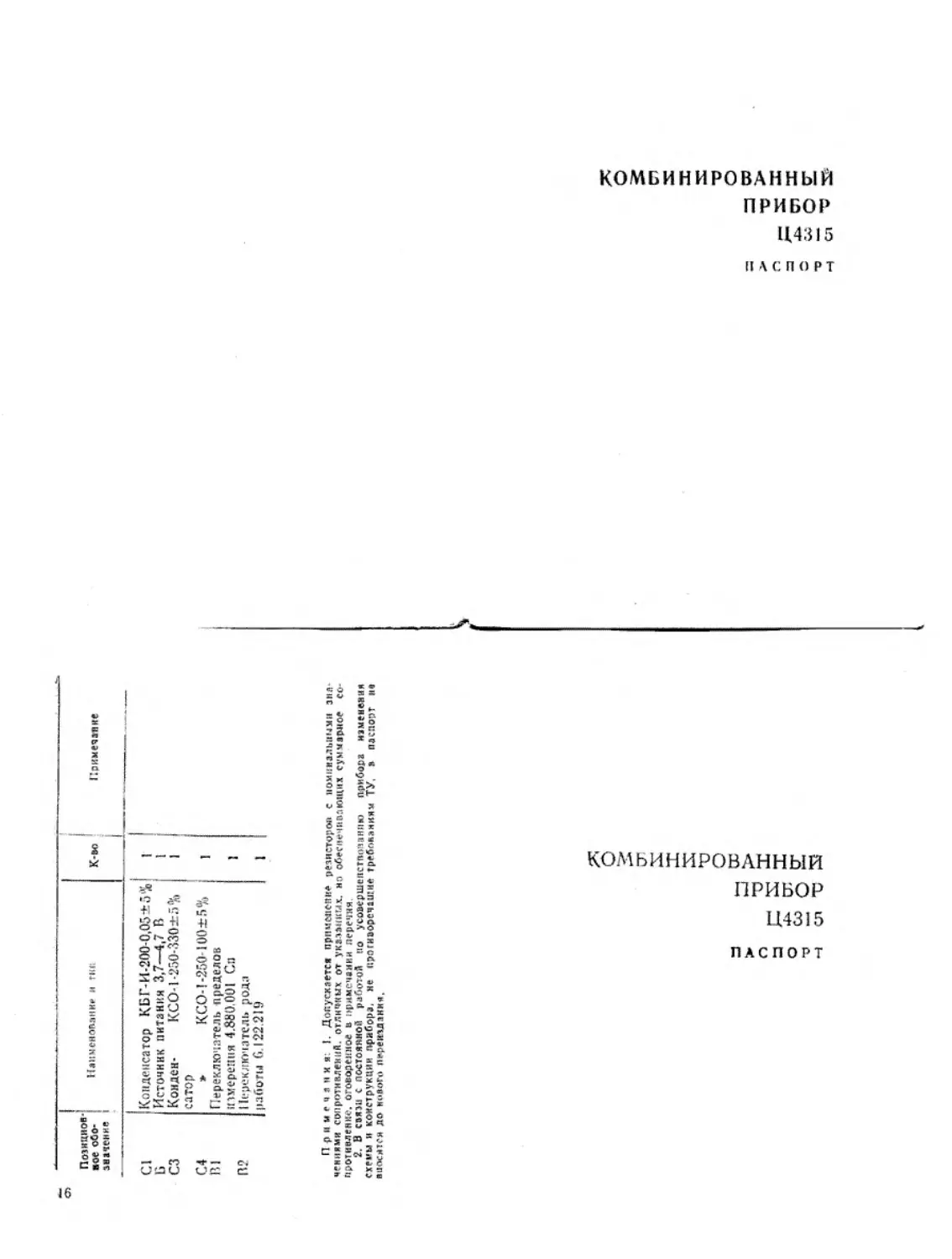

КОМБИНИРОВАННЫЙ
ПРИБОР
Ц4315
II л с п о р т
КОМБИНИРОВАННЫЙ
ПРИБОР
Ц4315
ПАСПОРТ
16
Приложения:
1. Схема принципиальная электрическая.
2. Перечень элементов х схеме принципиально:’!.
2 +1
21
о о
8
с*>
Н*'
8 «=
38
3 6%
а
S А
I ??
Облоолнграфыздьт. Изд М 3*1
Житомир, областная типография. Зам .а.'З. «3 6 7?.
с — OJ СО
СО СО СО СО
О' йГ
15
емкости не превышает половины допускаем с: >
значения основной погрешности.
Изменение показаний прибора под влиянием по-
стоянного магнитного поля до 400 Л/м не пре-
вышает ±5,0%.
Изменение показаний прибора на переменней
токе при напряженности магнитного поля до
400 А/м не превышает ±5% для частот от 45 Гл
до (к= 160 Гц.
Меры безопасности
При работе с напряжением более 30 В нсоб.хз-
дамо подключать и отключать прибор при вы-
ключенном напряжении в исследуемой цепи.
Порядок работы
Измерение тока и напряжения
Нажмите кнопку «—» при измерении на по-
стоянном токе или с'*'» при измерении на пере-
менном токе, а переключатель пределов измере-
ия установите в положение, соответствующее
ожидаемому значению измеряемой величины.
Подключите прибор к исследуемой цепи. От-
счет измеряемой величины — по шкале «—»
или <-*>'>.
Измерение сопротивлений до 300 Ом
Нажмите одновременно кнопки <—» и «к&>,
что соответствует <й». Переключатель пределов
измерения установите в положение <й». Ручкой
установки нуля омметра установите стрелку на
отметку «»> шкалы <й, рг». Если этого сделать
не удается, смените источник -питания. Присоеди-
ните к зажимам прибои измеряемое сопротив-
ление. Отсчет — по шкале «Й, pF».
Измерение сопротивлений до 500 кОм»
Нажмите кнопку «кй». Подключите провода
к зажимам прибора и замкните их накоротко.
Переключатель пределов измерения установите
в положение «кй». Ручкой установки нуля ом-
метра установите стрелку на нулевую отметку
шкалы «хй, цЕ>. Провода разомкните и присо-
едините измеряемое сопротивление. Отсчет — по-
шкале «кй. gF>.
Измерение сопротивлений до 5000 кОм-
Дополнительным источником литания служит
наружная батарея напряжением 34—43 В. Бата-
рею подключите к зажиму прибора «т<» отрица-
тельным полюсом, а к другому зажиму — поло-
жительным полюсом. Переключатель пределов,
измерения установите в положение «МП». Руч-
кой установки нуля омметра стрелку установите
на нулевую отметку шкалы «кй, ц£». Положи-
тельный полюс батареи отключите от зажима и-
между полюсом и зажимом включите измеряемое
сопротивление. Отсчет — по шкале «кй. цР».
Измерение емкости конденсаторов
Источником питания служит сеть переменного»
тока частотой 50 Гц напряжением 190 -245 В.
Нажмите одновременно кнопки «кй» и «~», что
соответствует «Сх». Сеть подключите к зажимам
прибора. Ручкой установки нуля установите
стрелку на «нулевую отметку шкалы «кй. pF».
8
9-
Конденсатор (кроме электролитического!) под-
ключите к зажиму и к гнезду «pF». Осечет
— по шкале «Й, pF».
Пои измерении малых емкостей ручкой уста-
новки нуля установите стрелку на отметку «»»
шкалы «й, pF». Источник питания отключите от
зажима «U, I, 4-Й, —кй, pF» и между зажимом
я свободным концом источника включите изме-
ряемую емкость. Отсчет — по шкале «й, pF».
Измерение относительного уровня
напряжения переменного тока
При измерении относительного уровня перемен-
ного напряжения на пределе I В отсчет произво-
дите непосредственно по шкале «НВ». При пере-
ходе на другие пределы переменного напряжения
показания прибора по шкале «6В» увеличивают
в соответствии с табл. 3.
Таблица 3
Пре-
дел В
Увели-
чение
отсчета
по
шкале
Техническое обслуживание
При поверке образцовые приборы должны быть
класса точности не ниже 0,5.
При проведении позерки прибора следует руко-
водствоваться инструкциями Госстандарта СССР
№ 184-62 по позерке эмпермстрэв, вольтметров,
10
Номинальная и расширенная области частот
г-казаны в табл. 2.
Таблица 2
Пределы измерения
Номинальная об-
ласть частот. Гц
Расширенная об-
ласть частот. Гц
500, 1000 В	45- 60	60- 200
100; 250 В	45- 200	200 - 1000
10; 25 В	45-2000	2000—10080
1: 2,5; 5 В Остальные пределы	45 —5000	5000-20000
тока и напряжения	45-4000	400G-10000
Габаритные размеры прибора 215X115X90 мм.		не превышают
Масса прибора не превышает 1,5 кг (Ц4315Т —
1.8 кг).
Влияние внешних факторов
Изменение показаний прибора от: наклона на
10е; изменения частоты от границы номинальной
области до любого значения в смежной части
расширенной области; изменения формы кривой
до 5% не превышает допускаемого значения ос-
новной погрешности (от одного из перечисленных
влияний).
Изменение показаний прибора при изменении
температуры от нормальной до любой в поеде-
лах рабочих температур не превышает ±2,0% на
постоянном токе (±1,25% при измерении оммет-
ром) и ±3,0% на переменном токе на каждые
10°С.
Изменение показаний прибора от изменения
частоты источника питания на 2% при измерение
7
Назначение
Комбинированный прибор Ц4315 (Ц4315Т)
предназначен для измерения тока и напряжения
н целях постоянного и переменного тока сину-
соидальной формы, сопротивления постоянному
току, емкости и относительного уровня перемен-
ного напряжения.
Техническая характеристика
Пределы измерения:
напряжения постоянного тока 75 мВ—1—2,5—5
-10-25-100 250-500—1000 В
напряжения переменного тока 1—2,5—5—10—25
— 100 -250—500-1000 В
силы постоянного тока 50—100 мкА—0,5—1—5
-25 мА—0,1 —0,5—2,5 А
силы псосменного тока 0.5—1—5—25 мА—0,1
0,5-2.5 А
сопротивления постоянному току 300 Ом—5—50
—500—5000 кОм
емкости	30000 пФ—0.5 мкФ
относительного уровня переменного
напряжения	— 15—42 дБ
Примечай не. Имеется возможность расширения
диапазона измерения относительного уровня переменно-
го напряжения (см. т*бл. 3).
Основная погрешность определяется при нор-
мальных значениях влияющих величин (табл. 1)
и нс превышает:
±2.5% от конечного значения шкалы при из-
мерении ыа постоянном токе;
. ±2.5% от длины рабочей части шкал «й, pF»,
«кй, |хГ>, равных соответственно 59 и 79 мм при
измерении сопротивления;
12
5
±4,0% от конечного значения шкалы при из-
мерении на переменном тояе;	_
±4,0% от длины рабочей части шкал «£> PF »
<kQ uF> <dB>, равных соответственно 59, 79 и
54 мм при измерении емкости и относительного
уровня переменного напряжения.
Влияющая величина Нормальное значение
Рабочее положение
Температура
Напряжение:
при измерении сопрэтиз-
ления постоянному то-
ку (кроме предела
«кйхЮОО»)
на пределе «кОХЮОО»
при измерении емкости
Частота при измерении:
тока и напряжения
емкости
Форма кривой тока или
напряжения
Падение напряжения на
не более 0.5 В на постоянном токе;
не более 1,5 В на переменном токе.
Потребление от источника питания и значение
тока в измеряемом сопротивлении на пределах
300 Ом-о—50- 500—5000 кОм нс превышает
9,5: 9.5; 0,95: 0.095: 0,095 мА соответствен ио.
горизонтальное ±2°
от +*15 до +2о°С (от
4-22 до +32°С для
Ц4315Т)
от 3,7 до 4,7 В
от 38 до 48 В (с на-
ружным источником)
от 190 до 245 В
любое в номинальной
области
50 Гц
синусоидальное с ко-
эффициентом искаже-
ния нс более 2%
приборе:
6
ваттметров и вармстроз и № 188-60 по позерке
омметров и фарадмегров.
Шкалу «dB» проверяйте по расчетным напря-
жениям в соответствии с табл. 4 на пределе 1 В.
Таблица 4
Поверяемая отметка шкалы	—•15	—10		0	+ 2
Напряжение на зажимах прибора, В	0.139	0.245	0.435	0.775	0.977
Хранение прибора
Приборы должны храниться при температур*
от 4-5 до +40°С и относительной влажности до
80%, а в тропическом исполнении при темпера-
туре от +1 до 4-45°С и относительной влажнос-
ти до 80%.
В воздухе не должно быть вредных примесей,
вызывающих коррозию.
Содержание драгметаллов в приборе
Серебро (в виде покрытпг.)	—	0,8365	г.
Серебро (в виде припоя)	—	0,07	г.
Платина и серебро (растяжки)	—	0.00068	г.
Адреса ремонтных мастерских
Киев, 148, ул. Академика С. П. Королева, 2,
лаборатория измерительной техники.
Ленинград, 198211, проспект Космонавтов, 25,
рздиотелетрест.
11
5.	Наконечник	плоский..................2	шч
6.	Зажим тина	«крокодил» (контактный) 2	шт
7.	Паспорт.............................|	экз
8.	Футляр .............................1	шт.
Свидетельство о приемке
и гарантийные обязательства
Комбинированный прибор Ц4315 №_
соответствует требованиям технических условий
ТУ 25-04-426—73 и признан годным -к экгыуз-
тайн и.
Дата выпуска прибора»197 р.
Розничная цена прибора 55 руб
М. 41.
Представитель ОТК
Изготовитель гарантирует соответствие прибо-
ра всем требованиям ТУ при соблюден ни усло-
вий эксплуатации, транспортирования и хране-
ния.
Гарантийный срок хранения устанавливается
6 месяцев с момента изготовления прибора. Га-
рантийный срок эксплуатации 24 месяца со дня
взола прибора в эксплуатацию. Гарантийный срок
эксплуатации прибора нс распространяется на
сменный источник питания, срок сохранности ко-
торого в момент отгрузки прибора должен быть
не менее 2/з его нормируемого срока. В течение
гарантийного срока эксплуатации устранение за-
водских дефектов производится при условия
сохранности клейма в наличия настоящего пас-
порта.
04--------~	«---------О1 ------------О) 04 Oi
МЯТ 0.5-100 Ом±Ю%	аЯ ю +1 5= О 8 «о in еГ Н е;	У* н +: ^«2 Я 5? 5 А ' * х о ж -г- iO СЧ СЧ чу •О iQi.n Ш Ш О О О О О ***.:£%	3^2 +!^+| Лоо 2 * * т^т О О С нь-н 25”	а* «о КО in IQ .. +1 44 +1 -Н я я s я Л оооо* * х * *о ‘О »П IO tn «с О О о о о нйннь	ио +: 3? о и: о ю «Л с" Н
а	«	А А	А	Л А	Д	A	ft	А
UO


о
3-
И)
С;
СИ
О
СИ
СИ
О!
СИ
СИ
СИ
о
СИ
СИ
СИ
4
to
lQ iQiOiO .I 4.1
+1 +1 41 41 * J
<55562?
СМ СО см СО CM со Х СО
ио ио ю. ю»q «>. Si »O
o'о о' о'о о 'KJ о
ьньннн°?;н
ejcrt^^r:^ +1^
о
+1
Я
О
см о
<^afo
IQIQ IO -*
+1 -H +1 4-1 5t
Я Я Я ЯГ)
OOOOx
OOOO
co c-~ t— CM -
-T -M- GM CM <-y
IO in IO tn IQ
o' o' 6 o' o'
МЛТ-0,5-200 0м±Ю%
МЛТ-ОЛ-560 0м±6%
/ J'К ВНИМАНИЕ! Не приступайте к ра-
Zботе с прибором, не изучив содержа-
ния паспорта.
Входное сопротивление прибора при измерении:
постоянного напряжения — 20000 Ом/В;
переменного напряжения — 2000 Ом/В.
Основная погрешность прибора нормируется в
диапазоне температур от 4-15 до +25’С для при-
бора Ц4315 и от 4-22 до 4-32<,С — для Ц4315Т.
Рабочий диапазон температур от минус 10 до
плюс 40°С, относительная влажность до 80%
(при температуре 4-30°С). а для тропического
исполнения (Ц4315Т) — от минус 5 до плюс45°С,
относительная влажность до 95% (при темпера-
туре 4-35°С).
Предельные условия транспортирования от ми-
нус 40 до плюс 60°С, относительная влажность
до 95% (при температуре -*-30вС).
Комплект поставки
1.	Комбипиоованный прибор Ц4315 . . 1 шт.
2.	Источник питания типа 3336, 3336Л,
3336Т, встроенный в прибор .... 1 шт.
3.	Провод соединительный с наконечни-
ками ..............................2 шт.
4.	Провод соединительный с наконечни-
ком и щупом.............................2	шт.
3
