«СИГНАЛ-601»
(Выпуск 1971 г.)
радиоприемник карманного ти-
па па семи транзисторах и двух
диодах
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн: ДВ
и СВ
Максимальная чувствительность при
выходной мощности 5 мВт:
на ДВ 450 мкВ/м, на СВ 300 мкВ/м
Реальная чувствительность:
на ДВ 1,5 мВ/м, на СВ 0,8 мВ/м
Избирательность по соседнему ка-
налу:
на ДВ и СВ не менее 26 дБ
Ослабление сигнала зеркального ка-
нала: на ДВ и СВ 26 дБ
Действие АРУ:
при изменении входного сигнала на
26 дБ выходное напряжение сигна-
ла меняется не более чем на 6 дБ
Полоса воспроизводимых звуковых
частот:
450...3000 Гц
Номинальная выходная мощность при
коэффициенте нелинейных искажений
всего тракта усиления приемника не
более 5%:
100 мВт
Среднее звуковое давление в полосе
воспроизводимых звуковых частот:
не менее 0,1 Па
Источник питания:
батарея «Крона ВЦ».
Напряжение питания: 9 В
Ток, потребляемый приемником при
отсутствии сигнала 7 мА
Работоспособность приемника сохра-
няется при снижении напряжения пи-
тания до 5 В
Длительность работы приемника при
средней громкости от батареи «Кро-
на ВЦ» 25...30 ч
Габаритные размеры 135x85x43 мм
Масса 400 г.
Приемник комплектуется кожаным
футляром.
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «Сигнал-601» разработан на базе приемника «Сигнал» (выпуска
1968 г.) и отличается от последнего внешним оформлением, конструкцией и не-
значительными изменениями в схеме (рис. 174):
1) Для повышения устойчивости частоты гетеродина при изменении напря-
жения источника питания в базовую цепь транзистора Т1 преобразователя
частоты включен селеновый диод типа 7ГЕ2А-С. 2) Изменена схема вклю-
чения контуров гетеродина, чтобы устранить прохождение напряжения гете-
родина в усилитель ПЧ. 3) Изменена схема включения конденсатора С20 ней-
трализации действия внутренней обратной связи транзистора ТЗ. 4) Транзисто-
ры Т4 н Т5 типа ГТ108 заменены транзисторами МП41А. 5) Вместо динамиче-
ской головки громкоговорителя типа 0,1ГД-12 применена 0.25ГД 10 с сопротив-
288
19 Зак. |547.

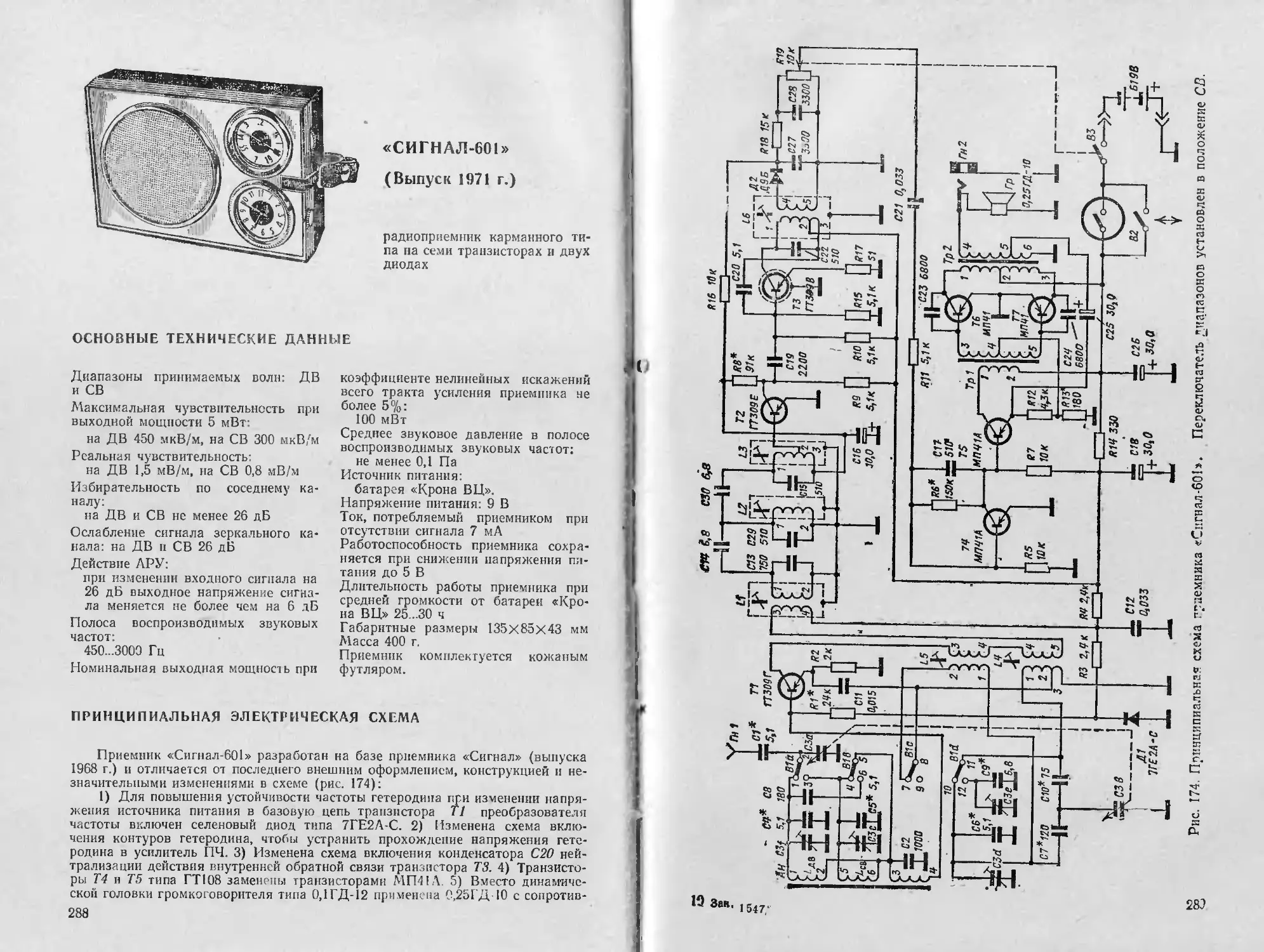

Рис. 174. Принципиальная схема приемника еСигнал-601». Переключатель диапазонов установлен в положение СБ.
28?
Рис. 175. Электромонтажная схема печатной платы приемников «Сигнал-601» и «Нейва-401». Вид со стороны печати.
290
лением катушки, равным 8 Ом. 6) Из-за уточнения режимов работы транзисто-
ров изменены номиналы некоторых резисторов. 7) Изменены намоточные дан-
ные катушек контуров гетеродина и трансформаторов НЧ.
Режимы работы транзисторов приведены в табл. 91, 92.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус изготовлен из ударопрочного полистирола. Органы управления:
ручка настройки и головка для завода пружины часов расположены на правой
стороне корпуса, а гнездо для подключения внешней антенны, ручка регуля-
Антенна лв и СВ
Катушки контуров гетеродина
Трансформаторы НЧ
TPf	ТРг
Рис. 176. Распайка выводов (вид снизу) катушек контуров и трансформаторов
НЧ приемников «Сигнал-601» и «Нейва-401».
тора громкости, переключателя рода работы (включения и выключения часов),
переключателя диапазонов и отсек для источника питания размещены па зад-
ней крышке. Для удобства переноса приемника на правой стороне корпуса
находится ремешок. Шкала круглая, градуированная в мегагерцах.
iv*	291
В корпусе установлены часы типа 196 4С, при помощи которых приемник
может автоматически включаться или выключаться в любое время. Время ус-
танавливается с помощью кольцевого обрамления часов.
Монтаж выполнен на печатной плате (рис. 175).
Настройка на частоту принимаемой станции производится блоком КПЕ
типа КПТМ-4 емкостью 7...260 пФ.
Конструкции остальных узлов такие же, как у приемника «Сигнал». Намо-
точные данные катушек контуров приведены в табл. 93, а трансформаторов
НЧ—в табл. 103, 104. Распайка выводов катушек контуров показана на
рис. 176.
В приемнике применены узлы и детали следующих типов. Резистор R19—
СПЗ-ЗвМ, остальные резисторы типа ВС-0,125; Конденсаторы Cl, С4...С10, СП.
С19, С20, С27, С28, СЗО— КТ-la; С2, С13, С15, СП, С22, С29— ПМ-1; СП, С12,
C2I, С23, С24 — КЮ-7в; С16, С18, С25.С26 — К50-6; СЗ — блок КПЕ типа
КПТМ-4 емкостью 7...260 пФ.
Таблнпа 91
Режимы работы транзисторов по постоянному току, В,
приемников „Сигнал-601** и „Нейва-401**
Обозначение по схеме		"а	"к	Обозначение по схеме	"б
Т1, преобразователь Т2, усилитель ПЧ ТЗ то же Т4, усилитель НЧ	1.3 0,25 0,3 0.13	1,2 0 0,07 0	3.9 2,8 7,8 3.2	7'5 усили1ель НЧ Тб Т7	3.2 0.12 0,12	3,0 0 0	8,8 9.0 9,0
Примечание. Напряжения измерены относительно плюса (+) источ-
ника питания при отсутствии сигнала на входе и неработающем гетеродине.
Таблица 92
Уровни напряжения сигнала в контрольных точках
приемников „Сигнал-601“ и „Нейва-401**
Обозначение по схеме	Напряжение	Условия измерения
Т1 (база) Т2 , ТЗ ,	2 ... 4 мкВ 30 . . .35 мкВ 1,2 .. . 1,5 мВ	(Лих =225 мВ, Ри = 8Ом, РГ — шах, / = 465 кГц, /« = 30%, F = =1000 Гн
Т4 , 75 , Т5 (коллектор)	3 . . . 4 мВ 100. . . 120 мВ 1,0. .. 1.1 В	(7вых=0.9 В. Рь = 8 Ом, Pl - max, F — 1000 Гц
Примечание. Напряжение гетеродина Т1 на резисторе R2 80...
...110 мВ.
292
Таблица 93
Намоточные данные катушек контуров приемников
„Сигнал-601" и „Нейва-401"
Наименование катушек	Обо- значе- ние по схеме	Номера выводов	Марка и диаметр провода» мм	Число витков	Индуктив. ность, мкГ
Антенная СВ	LCB	1—2	ЛЭШО 10X0.07	78	460±15%
Антенная ДВ	^дв	5—6	ПЭВТЛ-1 0.09	48X5	60004-15%
Катушка связи	7-св	3-4	ПЭЛШКО 0.12	4	—
Гетеродинная ДВ	L4	1—3	ПЭВТЛ 0,09	105X2	1100±бо/о
Катушка связи		2—3	ПЭВТЛ 0,09	6	1—ч
Катушка связи		4—5	ПЭВТЛ 0,09	12	-RI
Гетеродинная СВ	L5	1—2	ПЭВТЛ 0,09	50X2	260±5%
Катушка связи		3—4	ПЭВТЛ 0,09	10	—й
ФСС-1	L1	1—2	ПЭВТЛ 0.09	43X2	180±5%
Катушка связи		3-4	ПЭЛШО 0.12	17X2	 ' Ч
ФСС-2	L2	1—2	ПЭВТЛ 0,09	51X2	240±5%
ФСС-3	L3	1—2—3	ПЭВТЛ 0,09	904-12	240±Й%
ФПЧ	L6	1—2—3	ПЭВТЛ 0,09	484-48	240±бо/в
Катушка связи		4—5	ПЭВТЛ 0,09	20X2	***
