«УРАЛ-320»
240

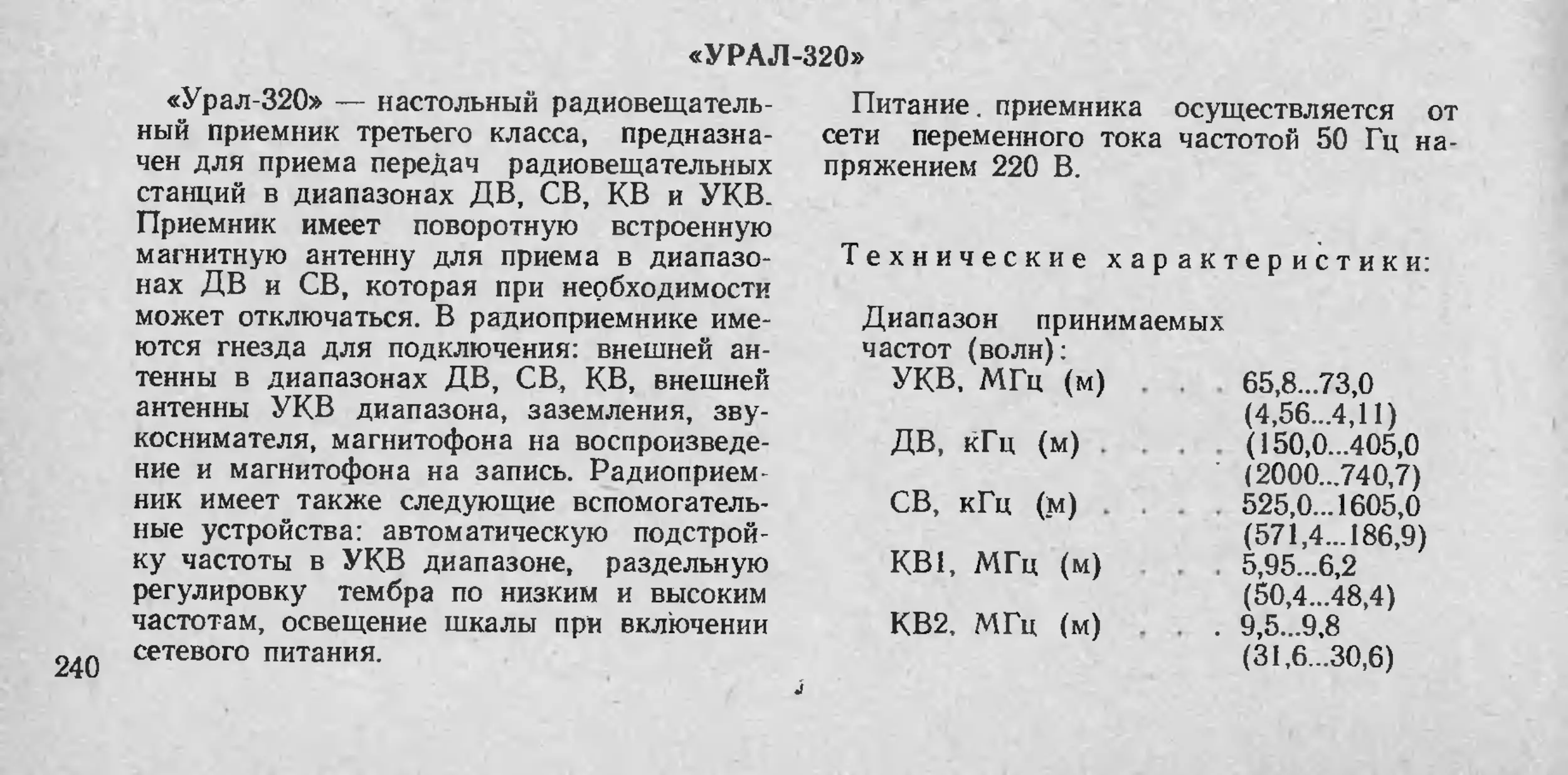

«Урал-320» — настольный радиовещатель-
ный приемник третьего класса, предназна-
чен для приема передач радиовещательных
станций в диапазонах ДВ, СВ, КВ и УКВ.
Приемник имеет поворотную встроенную
магнитную антенну для приема в диапазо-
нах ДВ и СВ, которая при необходимости
может отключаться. В радиоприемнике име-
ются гнезда для подключения: внешней ан-
тенны в диапазонах ДВ, СВ, КВ, внешней
антенны УКВ диапазона, заземления, зву-
коснимателя, магнитофона на воспроизведе-
ние и магнитофона на запись. Радиоприем-
ник имеет также следующие вспомогатель-
ные устройства: автоматическую подстрой-
ку частоты в УКВ диапазоне, раздельную
регулировку тембра по низким и высоким
частотам, освещение шкалы при включении
сетевого питания.
Питание. приемника осуществляется от
сети переменного тока частотой 50 Гц на-
пряжением 220 В.
Технические характеристики:
Диапазон принимаемых
частот (волн):
УКВ, МГц (м) . 65,8...73,0
(4,56.4,11)
ДВ, кГц (м) (150,0...405,0
(2000...740,7)
СВ, кГц (м) 525,0... 1605,0
(571,4.-186,9)
КВ1, МГц (м) 5,95...6,2
(50,4-48,4)
КВ2. МГц (м) . 9,5-9,8
(31,6-30,6)
\ КВЗ, МГц (м) . 11,7—12,1
\ (25,6...24,8)
Реальная чувствитель-
ность со входа для
внешней антенны, мкВ:
ДВ 200
СВ . . 150
КВ ....................200
УКВ (при КВ1 =
= 75 Ом)...............5
Реальная чувствитель-
ность с внутренней маг-
нитной антенны, мВ:
ДВ . 2.5
СВ . . 1,5
Селективность по сосед-
нему каналу (при рас-
стройке на ±9 кГц), дБ,
не менее:
ДВ ... 30
СВ ....................30
Селективность по зер-
кальному каналу в диа-
пазонах, дБ, не менее:
ДВ (на 250 кГц) частоте 34
СВ (на 1 МГц) . частоте 34
КВ (на 12 МГц) частоте 10
УКВ (на 69 МГц) . частоте 46
Номинальная мощность . выходная 2 Вт
Номинальный диапазон
воспроизводимых ча-
стот по звуковому дав-
лению, Гц:
ДВ СВ, КВ 125...3550
УКВ . . . . 125...10 000
Потребляемая мощ-
ность, Вт, не более . .10
Габаритные размеры,
мм........................ 525X127X250
Масса, кг, не более . 5,4
Принципиальная схема. Радиоприемник
построен по функционально-блочному прин-
ципу с раздельными трактами AM и ЧМ
(рис. 4.33) и состоит из следующих блоков:
блока УКВ (У/), блока КСДВ-ПЧ (У2),
блока ПЧ-ЧМ (УЗ), блока УЗЧ (,У4), блока
(У5).
Блок УКВ (У/) — унифицированный
(УКВ-1-3). Построение схемы этого блока
УКВ рассмотрено применительно к модели
«Радиотехника-Т-101-стерео» (см. рис. 4.7).
В некоторых партиях радиоприемников
«Урал-320» применен унифицированный
блок УКВ-2-1, схема которого приведена на
рис. 4.34.
В блоке УКВ принимаемый сигнал усили-
вается каскадом УРЧ и преобразуется в
сигнал промежуточной частоты (10,7 МГц)
с помощью гетеродина на отдельном тран-
зисторе и смесителя. Сигнал промежуточной
частоты с выхода 6 разъема блока УКВ
подается на вход блока ПЧ-ЧМ.
Блок ПЧ-ЧМ (УЗ) содержит входной уси-
литель, выполненный на трех гальванически
связанных транзисторах VT1—VT3, пьезо-
керамический фильтр Z1, усилитель на мик-
росхеме, каскад шумоподавления, детек-
торный каскад.
Сигнал промежуточной частоты, усилен-
ный каскадом на транзисторах VT1—VT3,
поступает на фильтр Z1, который формиру-
ет полосу пропускания и обеспечивает из-
бирательность тракта по соседнему каналу.
Далее сигнал поступает на вход микросхе-
мы (вывод 2) (ее принципиальная схема
приведена в приложении 1). Микросхема
обеспечивает необходимое усиление сигнала
промежуточной частоты. С вывода 8 микро-
схемы сигнал поступает на шумоподавляю-
щую цепочку VD1, L1, где подавляются
собственные шумы тракта. Уровень подав-
ления шумов устанавливается подстроечным
резистором RI2 при отсутствии сигнала.
Далее сигнал поступает на детекторный
каскад, выполненный на транзисторе VT6 и
диодах VD2, VD3, который одновременно
является усилителем-ограничителем.
В детекторном каскаде сигнал промежу-
точной частоты преобразуется в сигнал зву-
ковой частоты, который через переключате-
ли S6 и S7 блока У2 поступает на вход бло-
ка УЗЧ.
Тракт УКВ охвачен цепью АПЧ, имею-
щей выключатель S1 (блок У 2).
Блок КСДВ-ПЧ (У2) выполнен на мно-
гофункциональной интегральной микросхе-
ме (ее принципиальная схема приведена в
приложении 1).
В диапазонах ДВ и СВ прием может осу-
ществляться как на внутреннюю магнитную
антенну, так и на наружную электрическую,
В диапазонах КВ прием осуществляется
только на наружную антенну.
Входные цепи диапазонов ДВ, СВ, КВ
представляют собой одиночные колебатель-
ные контуры.
В диапазонах ДВ и СВ связь контура
(входного) с наружной антенной емкост-
ная, а со входом микросхемы — комбини-
рованная. В диапазонах КВ связь входных
контуров с антенной и интегральной микро-
схемой индуктивная.
Высокочастотный принимаемый сигнал с
антенны через входные цепи поступает на
базу транзисторов дифференциального УРЧ
микросхемы (вывод 1). Микросхема выпол-
няет несколько функций: УРЧ, гетеродина,
смесителя, УПЧ и АРУ. Нагрузкой баланс-
ного смесителя служит резонансный контур
C7L14, с которого сигнал ПЧ подается на
пьезокерамический фильтр Z, обеспечиваю-
щий избирательность по соседнему каналу.
Далее усиленный сигнал ПЧ с вывода 7
микросхемы поступает на каскад детектора
AM, а с детектора сигнал подается на «вход
УЗЧ.
Блок УЗЧ (У4) предназначен для усиле-
ния сигналов зуковой частоты, подаваемых
с детекторов AM и ЧМ, внешнего проигры-
вателя, магнитофона.
241
4.19. Напряжения на выводах микросхем радиоприемника «Урал-320»
Таблица
Блок Напряжение на выводе, В
1 2 3 4 5 6 7 8
пч-чм 0,65... 0.75 0,65... 0,75 0 0,65... 0,75 0,65... 0,75 0 4,2... 4,4 4,65... 4,75
УЗЧ — — + (7,8.,. 8,2) 0 0 —(11,8... 12,2) —
ксдв-пч (У2) 2... 2,2 2... 2,2 0 1,9.. . 2,1 1,9... 2,1 6,0... 6,8 0 0
242
Рис. 4.33. Принципиальная электрическая схема радиоприемника «Урал-320»
Продолжение табл. 4.19
Блок Напряжение на выводе, В
9 10 11 12 13 14 15 16
пч-чм 5,9... 6,1 5,9... 6,1 5,9... 6,1 — 3,75... 3,85 3,75... 3,85 — - —
УЗЧ —(Н-.. 11,8) -(1... 1.2) +(11,8... 12,2) + (8,8... 9,2) — — — —
сдв-пч (У2) 0 0 1,7... 1,9 1,7... 1,9 1,7... 1,9 6,2... 7,0 6,2... 7,0 6,2... 7,0 243
Рис. 4.34. Принципиальная электрическая схема блока УКВ-2-1
Таблица 4.20. Напряжения на выводах транзисторов радиоприемника «Урал-320»
Блок Обозн ачение Напряжение на выводе, В
на схеме Коллектор Эмиттер База
УЗЧ VT1 — (8,8...Э,2) —(5,5-5,7) — (5,8-6,2)
(Уб) VT2 — (5-5,4) —(9.5...9^8) — (8,8-9,2)
VT3 + (1,1-13) -(1,1.-1,3) — (0,1...0,8)
VT4 + (14...15,5) + (0,5...0,7) + (1,1-1,3)
VT5 —(14...+4.5) — (0,5-0,7) -(1,1-1,3)
VT6 + (14-14,5) — + (0,5...0,7)
VT7 — (14-14,5) — — (0,5-0,7)
ПЧ-ЧМ , VT1 + (1,35-1,45) — (0,035-0,045) — (0,65-0,75)
VT2 1 (0,85-0,95) — (0,65...0,75) — (1,35-1,45)
.VT3 + (3,95-4,05) — (0,25...0,35) — (0,85-0,95)
VT4 — (3,75-3,85) — (0,45-0,55) + (4,2-4,4)
VT5 —(0,45...0,55) 0 + (0,45-0.55)
VT6 —(0,35-0,45) + (1.25-1,35) + (0,45...0;55)
Первый каскад блока УЗЧ выполнен на
двух, связанных между собой гальваниче-
ски, транзисторах с разной проводимостью:
VT1 (КТ209К) и VT2 (КТ315). Транзистор
VT1 малошумящий.
С коллектора транзистора VT2 через раз-
делительный конденсатор С4 сигнал посту-
пает на частотно-зависимые цепи, с помо-
щью которых осуществляется коррекция ча-
стотной характеристики по нижним и верх-
ним звуковым частотам.
С движков регуляторов тембра сигнал
через разделительный конденсатор С9 по-
дается на вывод 5 микросхемы (на неин-
вертирующий вход операционного усилите-
ля). Микросхема выполняет функции пред-
варительного и предоконечного усилителей,
обеспечивающих Необходимое усиление по
напряжению. Коэффициент усиления опре-
деляется отношением сопротивлений резис-
торов R16 и R15. Благодаря глубокой отри-
цательной связи через R16 и С14 достигает-
ся необходимое значение коэффициента не-
линейных искажений в рабочем диапазоне
частот. На выходе блока УЗЧ включены
два каскада усилителя мощности, выполнен-
ные на комплем'ентарных парах транзисто-
ров VT4, VT5 (КТ315, КТ316) и VT6, VT7
(КТ817, КТ816) по схеме эмиттерных пов-
торителей. Необходимое смещение на базах
транзисторов VT4, VT5 и ток покоя усили-
теля мощности устанавливаются резистором
R20. Транзистор VT3 используется в каче-
стве термостабилизирующего элемента. Он
устанавливается на общем радиаторе с
мощными транзисторами.
Блок питания (У5) содержит трансфор-
матор питания, два нестабилизированных
выпрямителя (на 14 и —14 В) два стабили-
зированных выпрямителя (на 6,8 и 24 В),
переключатель напряжения сети 127/220 В,
сетевой разъем и выключатель сети пита-
ния.
Стабилизированные напряжения 6,8 В ис-
пользуется для питания высокочастотных
каскадов радиоприемника. Напряжение
244
Рис. 4.35. Расположение узлов и блоков на
шасси радиоприемника «Урал-320»:
1 — блок питания; 2 — блок ПЧ-ЧМ; 3 — блок
УКВ; 4 — магнитная антенна; 5 — блок КПЕ; 6 —
блок КСДВ-ПЧ; 7 — блок УЗЧ; 8 — громкоговори-
тель
24 В — для подачи на варикапы электрон-
ной настройки блока УКВ. Нестабилизиро-
ванное двухполярное напряжение 14 В ис-
пользуется для питания каскадов УЗЧ. Кро-
ме того, блок питания обеспечивает пере-
менное напряжение 5,7 В для питания лам-
почки подсветки.
Режимы работы транзисторов и микро-
схем по постоянному току приведены в
табл. 4.19, 4.20.
Конструкция. Конструктивной базой ра-
диоприемника «Урал-320» служит шасси,
выполненное из ударопрочного полистирола,
на котором размещены функциональные
блоки и узлы радиоприемника. Корпус при-
емника состоит из пластмассовой лицевой
панели, в которой выполнена акустическая
решетка, двух боковин и верхней крышки,
выполненных из фанеры и отделанных шпо-
ном древесины ценных пород. Шкала за-
креплена на лицевой панели корпуса. Зад-
няя стенка выполнена из ударопрочного по-
листирола с нанесенными надписями и зна-
ками.
На шасси приемника расположены
(рис. 4.35) функционально законченные
блоки: КСДВ-ПЧ (У2), ПЧ-ЧМ (УЗ), УКВ
(У/) блок питания (У5), блок УЗЧ (У4) и
верньерно-шкальное устройство.
Крепление блоков и деталей промежу-
точного соединения осуществляется с помо-
щью шурупов и частично винтов.
Радиоприемник имеет четыре ножки, вы-
полненные из резины.
Выключателем сети служит переключа-
тель сети ПКН41-1.
Громкоговоритель крепится на лицевой
панели. В качестве регуляторов громкости
и тембров используются переменные резис-
торы типа СПЗ-ЗО.
Сетевой шнур соединен с приемником че-
рез розетку блокировки РБ-Д и ножевую
ВН вилку.
Переключение напряжения сети
(127/220 В) производится переключателем
ПНС2-1, сменой положения предохранителя
в розетке блокировки РБ-Д.
Узел магнитной антенны смонтирован на
пластмассовом держателе, который крепит-
ся на плате блока КСДВ-ПЧ.
Верньерное устройство размещено на под-
шкальнике, который шурупами крепится к
шасси. Ход указателя 225 мм. Кинематиче-
ская схема верньерно-шкального устройст-
ва приведена на рис. 4.36. В него входят
два ролика 1 и 9, шкив 4, ось настройки 3,
245
С?
S)
Рис. 4.37. Расположение радиоэлементов на печатных платах радиоприемника
«Урал-320»: (начало)
а -блок КСДВ-ПЧ-АМ; б— блок УКВ; в — блок ПЧ ЧМ- г — блок УЗЧ; д — блок питания
г;
Рис. 4.37 (продолжение)
шнур 7 с пружиной 5 и указатель 6. Вра-
щая ручку настройки, которая установлена
на оси, вращательное движение преобразу-
ется в поступательное и передается на ука
затель. Настройка осуществляется конден-
сатором переменной емкости (диапазон AM)
и переменного резистора (диапазона ЧМ),
на осях которых неподвижно закреплены
зубчатые колеса, посредством движения ко-
торых движение с ручки настройки переда-
ется на конденсатор переменной емкости и
переменный резистор.
При вращении ручки настройки по часо-
вой стрелке указатель двигается слева на-
право, при этом зубачтые колеса конденса-
тора переменной емкости и переменного со-
противления вращаются против часовой
стрелки.
247
д)
Рис. 4.37. Расположение радиоэлементов на печатных платах радиоприемника
«Урал-320»: (окончание)
Таблица 4.21. Моточные данные катушек индуктивности
радиоприемника «Урал-320»
Блок Обозначение по схеме Число витков по секциям Вывод Марка и диаметр провода, мм Тип сердечника Индуктив- ность, мкГн Добротность, раз, не менее Частота про- верки, МГц
КСДВ-ПЧ L1 13x6 1-2 ПЭВТЛ-1 400НН 8X160 400 180 0,76
(У2) L6 ПЭВ7 0,06X5 ПЭВ1 0,1
L2 43x6 ПЭВТЛ-1 0,65X5 400НН 8X160 6200 180 0,24
L7 17 ПЭВ1 0 1
L3 2 1—2 ПЭВ1 0 1 М100НН-2 8 90 7,6
L8 11 + 15 3—4 ПЭЛЛО 0,2 СС2,8Х12
L11 1,5 5-6 ПЭВ1 0,1
L4 L9 2 1—2 ПЭВ1 0,1 М100НН-2 СС2.8Х12 3 8,5 7,6
6+10 3—4 ПЭЛЛО 0,2
L12 1,5 5—6 ПЭВ1 0 1
L5 2 1—2 ПЭВ 0,1 М100НН-2 1,7 80 7,6
L10 6+6,5 1 3—4 ПЭЛЛО 0,2 СС2.8Х12
L13 5—6 ПЭВГ0,1
L14 33+40,5 1—2 ПЭВ1 0,1 М600НН-3 38 35 2,4
L15 15+15,5 3—4 ПЭВ1 0,1 СС2,8Х12
L16 70+50,5 1—3 ПЭВ1 0,1 М600НН-3 170 50 0,76
L21 5,5 4—5 ПЭВ1 0,1 СС2.8Х12
L17 110+120 1—2 ПЭВ1 01 М600НН-3 950 50 0,76
L22 5 3—4 СС2.8Х12 7,6
L18 12+13,5 1—2 ПЭЛЛО 0,2 М100НН-2 8 95
L23 3 3—4 ПЭВ1 1 СС2 8X12
L19 8+7,5 1—2 ПЭЛЛО С2 М100НН-2 3 90 7,6
L24 3 3—4 ПЭВ1 0,1 СС2.8Х12 80
248 L20 64-6,5 1—2 ПЭЛЛО 0,2 М100НН-2 1,7 7,6
Продвижение табл. 4.21
Блок Обозначение по схеме Число витков по секциям Вывод Марка и диаметр провода, мм Тип сердечника . Индуктив- ность. мкГн Добротность, раз, не менее Частота про- верки, МГц
пч-чм (УЗ) L25 L26 L1 L2 4 334-40 8,54-0,54- +8,-5 04-1,5+ +6+3 (мотать двойным проводом) 3—4 1—2 1—2 1—2 ПЭВ1 0,1 ПЭБ1 0,1 ПЭЛЛО 0,2 ПЭЛЛО 0,2 СС2.8Х12 М600НН-3 СС2 8X12 М100НН-2 СС2 8X12 М100НН-2СС 38 3,9 35 90 60 0,76 7,6 7,6
Приме ч а н и е. Тип нам эткн — секционный.
Расположение радиоэлементов на печат-
ных платах функциональных блоков радио-
приемника показано на рис. 4.37.
Моточные данные контурных катушек ин-
дуктивности и трансформатора питания
приведены в табл. 4.21, 4.22.
Разборка и сборка. Перед разборкой ра-
диоприемник необходимо отключить от
сети. Разборку осуществлять в следующей
последовательности: снять заднюю стенку,
иредварительно отвернув три шурупа и
винт, крепящие ее; снять ручки настройки,
регуляторов громкости и тембров; поставить
приемник в вертикальное положение; от-
вернуть со стороны дна четыре винта, кре-
пящих корпус к шасси, поставить приемник
в рабочее положение; снять корпус движе-
нием на себя (до освобождения корпуса от
клавиш) и вверх.
Снять заглушку, закрепленную к шасси
тремя шурупами, для доступа к печатным
платам блоков КСДВ-ПЧ и УЗЧ.
Сборка радиоприемника производится в
обратном порядке.
Таблица 4.22. Моточные данные
трансформатора питания Т1
радиоприемника «Урал-320»
. Вывод Число витков Марка и диаметр провода, мм
1—2 890 ПЭВ 0.18
2—3 1210 ПЭВ 0,18
4—5 55 ПЭВ 0,40
6—7 250 ПЭВ 0,18
8-9 100 ПЭВ 0,50
9—10 100 ПЭВ 0,50
П р и м е ч а н и е. Тип сердечника — Ш19Х19.
