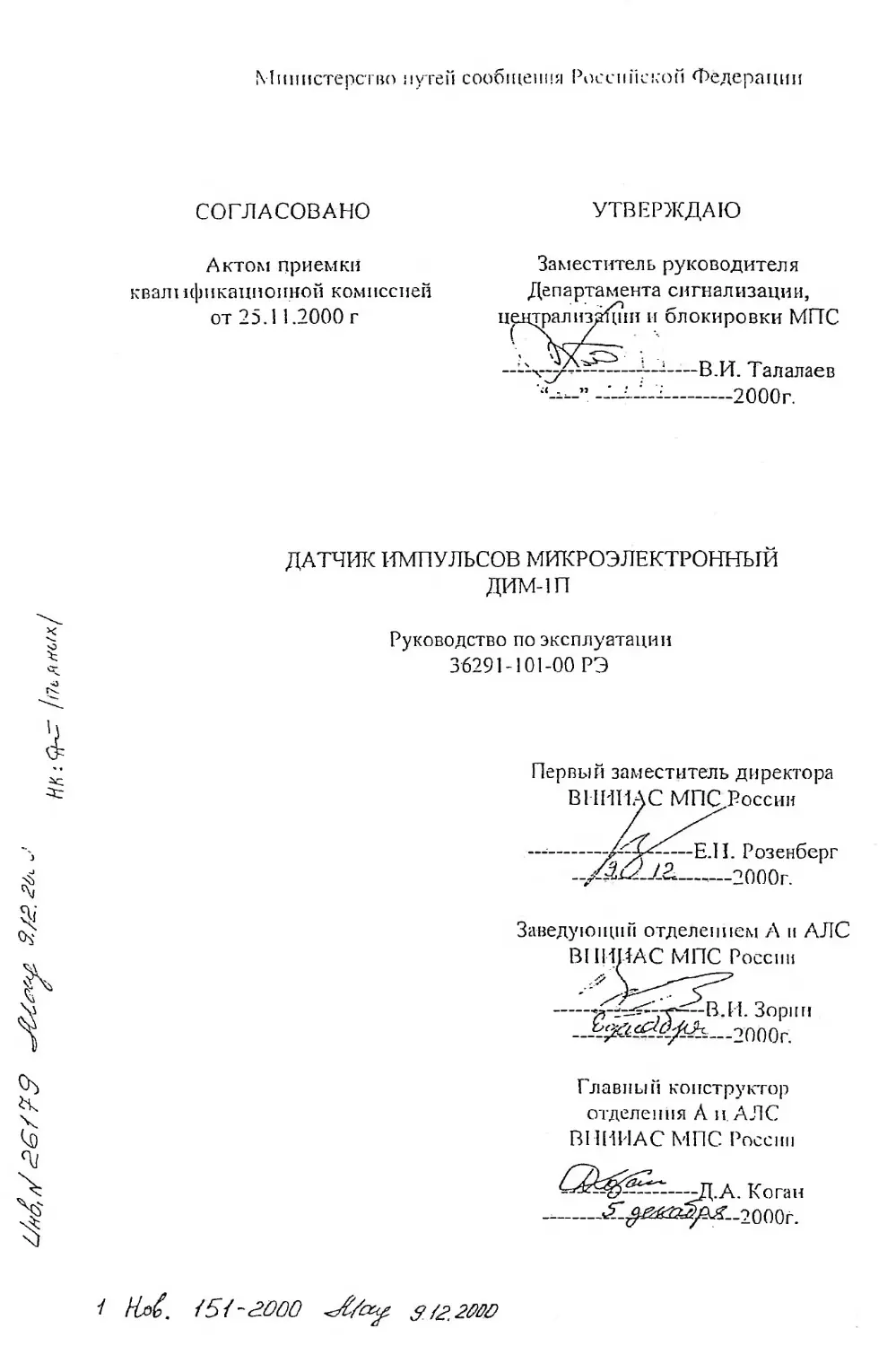

Министерство путей сообщения Россинекой Федерации
СОГЛАСОВАНО
УТВЕРЖДАЮ
Актом приемки
квант 1ф 11 каин 01 гной ком песней
от 25.1 1.2000 г
Заместитель руководителя
Де п а рта мента сигнал изаци и,
В.И. Талалаев
-------2000г.
ДАТЧИК ИМПУЛЬСОВ МИКРОЭЛЕКТРОННЫЙ
ДИМ-1П
Руководство по эксплуатации
36291-101-00 РЭ
Первый заместитель директора
Заведующий отделением А и АЛС
ВПИИАС МПС России
-2000г.
Глав г г и й ко г гетру ктор
отделения А и. АЛС
ВПИИАС МПС России
-2000г.
1 Hd. 151 ~ £000
36291-101-00 РЭ
Содержание
Лис г
1	. Введение	3
2.	Описание и работа	3
2.	1 Назначение изделия	3
2.2	Технические характеристики	3
2.3	Состав изделия	5
2.4	Устройство и работа изделия	5
2.5	Маркировка и пломбирование	8
2.6	Упаковка	8
3	Использование по назначению	8
4	Техническое обслуживание	12
5	. Текущий ремонт	16
6	Храпение и транспортирование	16
7	Сведения об утилизации	16
2
36291-101-0010
i. Введение
Руководство по эксплуатации распространяется на Датчик импульсов
микроэлектронный ДИМ-1П, использующий печатную плату с
поверхностным монтажом и далее называемый ДИМ-1 П.
2 Описание и работа
2.1	Назначение изделия.
2.1.1 ДИМ-1 П взаимозаменяем с датчиком ДИМ-1. Датчик импульсов
микроэлектронный ДИМ-1 П выпускается в двух вариантах исполнения:
ДИМ-1.1П и ДИМ-1.2П.
2.1.2 ДИМ-1.2П заменяет маятниковый трансмиттер МТ-2, а
ДИМ-1.1П - МТ-1. Датчики ДИМ-1 И предназначены для управления работой
реле, осуществляющих импульсное питание рельсовых цепей, ламп путевых
и переездных светофоров, а также автошлагбаумов.
2.1.3 ДИМ-1П рассчитан на размещение в металлических шкафах
наружной установки для эксплуатации в диапазоне рабочих температур от
минус 45 до плюс 55°С, при предельных температурах от минус 45 до плюс
65°С н относительной влажности до 100 % при температуре 25°С
(исполнение УХЛ, категория 2 по ГОСТ15150) . В части воздействия
механических и климатических факторов ДИМ-1П относится к
классификационным группам МС2 и КЗ в соответствии с ОСТ 32.146-2000.
2.2	Технические характеристики.
2.2.1 Основные электрические параметры ДИМ-1П приведены в
таблице 1.
Таблица 1
Поминальное напряжение, В	Диапазон измерения напряжений питания, В	Нагрузка (тип реле)	Напряжение на нагрузке, В	Потребляемы й ток, мА, не более
12	10,8-15,0	НМП12-400	9,0-15,0	130
14	12,6-17,0	НМШ2-400	9,0-13,5	130
		TIII-65B (выв. 1.3)	9,0-13,5	240
24	21,6-31,0	НМШЛ2-400	9,0-17,0	100
		НМШ-900	19,0-31,0	100
/ Keg. /:5f-2M0
S’./^OOIT
3
36291-101-ООРЭ
2.2.2 ДНМ-1П при номинальном напряжении источника питания
обеспечивает следующие параметры импульсов на нагрузке:
1) номинальное число импульсов в минуту ДИМ-1.2П: п=40;
ДИМ-1.1П: п=80 и 120;
2) номинальная длительность импульсов в зависимости от
установленных между контактами изделия перемычек соответствует данным
таблицы 2.
Таблица 2
Обозначение	ДИМ-1.2П	ДИМ-1.1П
Перемычка	Номинальная длительность импульсов, с
52-42	1,0	0,25
32-42	0,75	0,375-
Допускаемое отклонение значений временных параметров в
нормальных климатических условиях - 3 %.
2.2.3 Допускаемое отклонение значений временных параметров
ДИМ-1 П при климатических воздействиях — 10 %.
2.2.4 ДИМ-1 П не повреждается при кратковременном (до 1 с) коротком
замыкании выходов.
2.2.5 ДИМ-1П обеспечивает индикацию импульсной работы
прерывистым свечением на изделии указателя импульсной работы.
2.2.6 В ДИМ-Ш изменение длительности импульсов напряжения на
выходе при изменении напряжения питания составляет не более 5% от
значения, измеренного при номинальном напряжении.
2.2.7 Сопротивление изоляции и испытательное напряжение между
внешними цепями ДИМ-ГП и направляющей шпилькой составляет в
нормальных климатических условиях соответственно не менее 50 кОм и
500 В.
2.2.8 ДИМ -1П выпускается заводом в вариантах исполнения:
ДИМ — 1Л П и ДИМ-1.2П согласно заявке заказчика. Перестройка ДИМ - 1П
из одного типа в другой при необходимости осуществляется заводом
изготовителем или в сервисных центрах завода изготовителя.
451-2000	9,12.200Q
3 6291-101-OOP •
2.3	Состав изделия
Комплектность ДИМ-1П приведена в таблице 3.
Таблица 3
Наименование изделия (документа)	Обозначение констру кторс ко го документа	Кол. шт.	Примечание
1 Датчик импульсов	36291-101-00-02	1
микроэлектронны й ДИМ-1.1П 2 Датчик импульсов	36291-101-00-03
микроэлектронны ЙДИМ-1.2П 3 Эксплуатационная документация, в том числе: 3.1 Руководство по	36291-101-00 РЭ	1	Одно на 6 шт. или
эксплуатации 3.2 Паспорт	36291-101-00 ПС	1	меньшее количество, поставляемое в один адрес 	Li
2.4	.Устройство и работа изделия.
Изделие состоит из печатной платы с элементами поверхностного
монтажа. Плата подключается к клеммной колодке с помощью разъёмного
контактного соединения.
Принципиальная схема ДИМ -1П приведена на рисунке 1.
Схема платы включает в себя:
-	генератор импульсов, выполненный на инверторах DD1.1 -
ПО 1.3, конденсаторе С1 и резисторах Rl, R2*> R3;
-	14-разрядный двоичный счетчик-делитель DD2;
-	4-разрядный счетчик делитель на 8 DD3;
-	дешифратор, выполненный на элементах «ИЛИ — НЕ» DD 4.1,
DD4.2,DD4.3;
-	выходные инверторы DD 1.4-DD 1.6;
-	параметрический стабилизатор напряжения, выполненный на
стабилитронах VD3 - VD5, балластных резисторах R42 — R51 для
включения изделия на различные напряжения питания и фильтра на
дросселе L1, конденсаторах С2 - С5 и диоде VD2;
-	усилитель, включающий в себя два ключевых каскада на
транзисторах различной проводимости VT1, VT2.
5
ХУ73
Приниипиальная элект^ческаяусхема^ИМ^!^
о
K72
о—
R6-R9
VT1
RA-R5
l/W
KT4
—о
'fR2“
oKTS


\7VD1 MR 12
KT1
DD1.1
9 1
DD1.2 DD1J
ci (CV)
Ci


u
C
1T1
T1
1.
R
or,
Q11
Q11
15
15
R
Табпииа
Тип	Обоз- начение	Длительность, с		Число инпулиоб 6 нинит ц	Перемычки
		имп.	инт.
ММ-12Л	тш-ев-ю	0.75	0.75	40	42-32	\2Т12Т2,2ТЗ
		1.0	0.5	40	42-52	271,272,273
ЛИМ-11П	36771-101-00-03	0.375	0375	80	42-32	171,172,173
		0.25	0.25	120	42-52	171,172,.173
л
1хрз
IXP3
В19
52-74
л«
Alt
пи
я
\',R36
R37
DVT
R28-R'35~7775o7
от
V06 ~£\VP11
R1D-R11
\R38-R39
DUH
<
R4O-R41
?
Ai^
A7
?
PP4.2
6
5
11
LC-
VD13
0D16
R13-R19
(R54 ")
0D1.5
^^4 1ГЗ
7J
IL
2
VD12 R52niir
M--гтп^
I 1
i
8
OUT.
DUTfl
I Ak^AIA
u.
№
Н4
All
Рисунок 1
VP2
—Kb
+
~C№)
LlfLI") R42-R45 R46-R47 R48-R5



В19
/У5Н1
°^ТаА^А£
А1
А2
La
k-AL
i42Z
1.	OSuiuu "M~ Ьыйоды D01/8, D02/8, ООЗ/б,
PPL/7
2.	Питочие "o’ buTiodu DPl/l DD2/16, PD3/1&.
PDA/1A
3.	R2**-nodSupaemcn при настройке.
4.	Варианты исполнения снотри таСлииу 2.
5Контрольные точки КТ1-КТ5 быбедены
на штыревую линейку ХР1, нежду
штырями, к которым подключены конт-
рольные точки, по одному
неэадейстб обаннону.
б.Резисторы каждой из групп Л--А1.1'
R10-R1IR13-R19. R20-R27. R?t-R35.
R38-R39; R4O-R4 1; R42-R45. R4O-R4 7,
R48-R51 -бключены последовательно.
н)
J2HLL
5
Тадлииа I
Ионижиып! трмеки? мтоюя, 8	Нагрузка (тип реле)	Перемычки
12	НМП1Н2-400	71-61	12-22; 72-82; 21-31
14	НМПШ2-400 ют	71-61
24	ННПШ2-400	-
	ННПШ2-900	21-11
36291-1О1-00РЭ
Генератор импульсов настроен на номинальную частоту fr = 16384 Гц
путем подбора сопротивления резистора R2*. Q выхода DD 1-15 генератора
сигнал подается на счетным вход «С» счетчика - делителя DD2. На выходе
Q12 DD2 имеются импульсы длительностью t = 2,72f1= 0,125 с, которые
поступают на счетный вход «С» счетчика - делителя DD3.
На вход управления «СЕ» DD3 подан сигнал низкого уровня М,
благодаря чему DD3 работает в режиме счета импульсов по переднему
фронту. Выходы «О» и «5» последовательно принимают единичное
состояние на время 2 12/fr= 0,25 с
Выходы «3» - «5» на схеме не показаны.
Выход «6» DD3 соединен со входом сброса «R», благодаря чему счетчик
DD3 обнуляется в момент появлений уровней логического «О» на выходе
«5» и единицы на выходе «6». При этом выход «О» и выход переноса «СО»
принимают единичное состояние и цикл счета возобновляется. В процессе
работы на выходе переноса «СО» формируется импульсная
последовательность с периодом T=212x6/fr=l ,5с и длительностью импульса
212х4/ fr=l,0 с. Логический элемент «ИЛИ - НЕ» формирует на выходе 9
последовательность импульсов с периодом 212х6/ fr= 1,5 с и длительность
импульса и интервала 0,75с. С выхода Q 14 DD2 снимается
последовательность импульсов с периодом 2l4/fr—1,0с и длительностью
импульса и интервала 0,5 с. Логические элементы «ИЛИ -НЕ» DD4.2,
DD4.3 и «НЕ» DD1.4-DD1.6. используются в качестве выходных инверторов
платы ФИ.
Временные параметры выходных сигналов указаны в таблице 2,
приведенной на схеме электрической принципиальной (рисунок 1).
Использование двухкаскадной схемы усилителя на транзисторах VT1,
VT2 позволяет обеспечить требуемое усиление схемы. Применение в
качестве выходного ключа схемы транзистора «р-п-р» позволяет
осуществлять коммутацию нагрузки в полюсе питания «П». В зависимости
от требуемой длительности импульса, номинального напряжения источника
питания и типа реле, включенного на выходе ДИМ — 1П устанавливаются
перемычки в соответствии с таблицами на схеме рисунка 1.
С контактов 32, 52 импульсы управления постоянного тока подаются
через контакт 42 на’базу транзистора VT1. Транзистор VT1 отпирается и от
источника постоянного тока П-М через коллектор — эммитер VT1 резисторы
R4-R1 1 , база-эммптер проходит ток, отпирающий транзистор VT2.
Транзистор VT2 переходит в режим насыщения и по цепи: полюс питания П,
эммитер — коллектор транзистора, резисторы R20 — R35 возбуждается
выходное реле. При этом по цепи: полюс питания П, эммитер — коллектор
транзистора, резистор R20 - R27, светодиод VD6 и резисторы R38 - R41
проходит ток и начинает светиться светодиод VD6.
Когда импульс управления прекращается, транзисторы VT1 и VT2
запираются, светодиод VD6 выключается и обесточивается выходное реле
ДИМ - 1П. Диоды VD1 2, VD13 установлены для защиты элементов схемы от
7
i	>
' И-её. 151-201)0	РЖ2М1П
36291-Ю1-00РЭ
ошибочно поданного на клеммы 32-52 полюса питания П; диод VD1- для
защиты перехода база-эммитер транзистора VT2 от обратного напряжения.
Для защиты перехода эммитер- коллектор транзистора VT2 от
перенапряжения установлены стабилитроны VD7 - VD10, и диод VD! 1.
Схема не повреждается при кратковременном до 1 с коротком замыкании
выходов благодаря наличию ограничивающих резисторов R2O — R27 в
коллекторной цепи выходного транзистора VT2 и обеспечения работы
транзистора в ключевом режиме.
2.5	Маркировка и пломбирование
2.5.1 Тип изделия ДИМ-1.1П и ДИМ-1.2П должен быть внесен в
заводскую табличку.
2.5.2 Изделие должно быть опломбировано заводом-изготовителем или
сервисным центром завода-изготовителя.
2.6	Упаковка
2.6.1 Изделие упаковывается согласно заводской инструкции
изготовителя в соответствии с ТУ 32 ЦШ 3638-90.
3.	Использование по назначению
3.1 Указания по установке, включению и техническому обслуживанию.
3.1.1 ДИМ-1П может устанавливаться в релейных шкафах, на релейных
стативах ЭЦ и панелях питания ЭЦ и занимает место одного реле РЭЛ. Для
ДИМ-1П применяется розетка реле РЭЛ-1 черт.24541-00-00-78 с кодом
21БДЖЗИ. При необходимости установки ДИМ-1 П на месте реле НМШ
используются две планки по черт. 15846-50-01, изготавливаемые СПб ЭТЗ.
3.1.2 Цепи питания ДИМ-1П подключить к выводам 71(П) и 82(М).
Нагрузку (выходное реле) подключить к выводу 21.
В зависимости от требуемой длительности импульсов, номинального
напряжения источника питания и типа реле, включенного на выходе
ДИМ-1 П; установить перемычки, в соответствии с таблицами 1 и 2,
приведенными на схеме рисунка 1.
3.1.3 Примеры схем включения ДИМ-1.2П взамен маятникового
трансмиттера МТ-2 в устройствах переездной сигнализации и электрической
централизации (схемы МРЦ-13 альбом III) приведены соответственно на
рисунке 2 и рисунке 3, а. ДИМ-1.1П взамен МТ-1 в автоблокировке — на
рисунке 4.
3.1.4 После установки Д14М-1П в штепсельную розетку проверить, что
в нем мигает светодиод с требуемой частотой и длительностью импульса.
Вольтметром измерить напряжение на реле, подключенном к клемме
21 ДИМ-1П, которое должно соответствовать данным таблицы 1.
3.1.5 В условиях эксплуатации один раз в год проверить мигание
светодиода в ДИМ-Ш с требуемой частотой и длительностью импульса.
8
/ Ж /5'/-27X3	.УХХ-со
С/х И // г е/ю	У.кг. г**
Схема включения ДИМ-1.2П взамен маятникового трансмитера МТ2 в устройствах
переездной сигнализации. Номинальное напряжение питания ИВ (п^О™/™, 1^0, 15с).
Рисунок 2

Схема Включения ДИМ-1.2П Взамен маятникого
трансмитера МТ-2 В устройствах электрической
централизации IMPLJ13 альбом III лист 13}
Номинальное напряжение питания 2ЫЗ ln^Om/m, f^=1cl
Рисунок 3
Схема включения ДИМ-11П взамен маятникового
трансмиттера МТ 1 в устройствах автойлокировки.
Номинальное напряжение питания 12В (0=12(1™/™, t^=0.25c).
МТ
Рисунок 4
36291-101-ООРЭ
4.	Техническое обслуживание
4.1	ДЙМ-1П подлежит периодической проверке в РТУ один раз в 10
лет.
4.2	Перечень параметров, по которым производится проверка и
настройка изделий.
ДИМ-Ш проверить по п.п.2.2.2, 2.2.5, 4.2.1-4.2.4 настоящего
руководства эксплуатации.
4.2.1 Ток, потребляемый ДИМ-Ш от источника питания номинального
напряжения 24 В,должен быть:
от 10 до 14 мА при отключенном входе усилителя (контакт 42) и не
более 50 мА в импульсе без нагрузки при подключенном входе усилителя.
4.2.2 В ДИМ-1П напряжение на нагрузке (100±1) Ом при напряжении
питания 14 В в зависимости от клемм подключения нагрузки* должно
соответствовать данным таблицы 4.
4.2.3 В ДИМ-1П напряжение в импульсе на нагрузке (1±0,05) Ом,
включенной между клеммами 31-82;прй напряжении питания 14 В должно
быть не менее 0,4 В.
4.2.4 В ДИМ-1П должно обеспечиваться:
1)	. при питании От источника пульсирующего напряжения 12-16 В
значение амплитуды напряжения пульсаций между клеммами 42-82 не более
400 мВ.
2)	при питании от источника напряжением 24 В., подключенного к
клеммам 71-82, значения напряжений между клеммами 71-81, 81-61, 12-22,
72-82 в соответствии с.таблицей 5.
Таблица 5
Клеммы		71-81	81-61	12-22	72-82
Напряжение, В	постоянного тока	10,0-14,0	1,2-1,7	—	—
	импульсов пост, тока	—	—	13,0-19,0	8,0-11,0
4.3	Методы проверки и настройки изделий.
• 4.3.1 Проверка электрических параметров и характеристик должна
проводиться на специально оборудованном рабочем месте (стенде),
собранном и смонтированном в соответствии со схемами проверок и
измерений приведенной на рисунке 5. Последовательность проверки
ДИМ-Ш приведена в таблице 6.
Обозначения тумблеров, переключателей и их положений, а также
измерительных приборов в графах таблицы 6 соответствуют обозначениям
на рисунке 5.
Перед проверкой ДИМ-1 П по каждому из пунктов проверки включение
источника питания G1 произвести только после установки переключателей в
12
/Z4-X' тг/' Зсоо
С/иС'Л/2бУ?л
Схема проЬерки и измерений изделия ЛИМ-1

0^__6^
__________8/
1/
/774
R3
71
SB13
R1-R2
PV1
HZ
0UT1
0UT2
/NSW
0UT5
0UT6
OUT!
-220	,2~
FU2 - Я!?
----1 //”
FU1 SB1-1 ' Т1
VD1-
//74
SB3"
ХТ1
SA1
R5
SB2A
OUH
0UT3
OUTSW
31 2
SB/
м
'К
SA2..1
1
р___J
F___£
н___S
6
Р2
R7
с
d
SA2.2
Примечание; 1} резисторы R1- R2 Включены пороллельно,-
2) резисторы R3 подключен непосредсВенно к прибору Р1

1 Ч) 1 1 1	Таблица 6
	Проверяемый пункт тре- бований	Проверяемый параметр (характеристика) избелия	Положение тумблеров и переключателей стенЗа проверки и измерений							Напряжение источников питания. В		Метоб опребеления параметров (характеристики) изделия
			557				554	SA1	SA2	61	VD1-W
	4.2.1	Потребляемый ток; -	при отключенном ЬхоЗе платы усилителя ПФИ) -	при подключенном ЬхоЗе платы усилителя без нагрузки (1имп)	1 1		2 2	0 1	1 1	1 1	* *	24 24		Рсчетный, по формуле- I=U/R1 мА, гбе U - нопряжение на резисторе R1, измеряемое прибором Р1. мВ. R1= 1.0 ОМ
	4.2.2	Напряжение б импульсе и интервале на нагрузке (100±1) Ом, подключен- ной к клеммом: 31-82 (U имп31, U инт 31) 11-82 (U имп 11. U инт11) 21-82 IU имп21, 0 инт21)			1 1 1	1 1 1	1 1 1	2 3 4	1 1 1	14 14 14		Измеряется прибором Р2
	4.2.3	Напряжение & импульсе на нагрузке (Н0.05) Ом, подключенном к клеммам 31-82	1		1	1	2	1	6	14		Измеряется прибором Р2. Кнопочный переключатель S64 переводится б положение 2 кратковременно на бремя измерения напряжения (бо 5 с'
	2.2.2.1J	Номинальное число импуль- ... - . .. 1 .	1		1	1	1	-X-		14		Россчетный. по формуле п=60/Т, где
ПробоЛЖЕНеиЕ тоблицг» 6
Проверяемый пункт тре- бовоний	Проверяемый параметр (хороктерисшо) изВелия	Положение переключс проверки		? тумблеров кнелей стен и измерений		и да		Напряжение источников питания, В		Метод определения параметров (характеристики) изделия
		S61	Ж	S63	Ж	SA1	SA2	61	VD1-VD4
	сов. в минуту (п)									Т - период следования им- пульсов, с. Измеряется час- тотомером PF в режиме из- мерения периода
2.2.22)	Номинальная бдительность импульсов в зависимости от установленной перемыч- ки 52-42 1)1) 32-42 (12)	1 1	1 1	1 2	1 1	*' *	* *	14 14		Измеряется частотомеров Рг 6 режиме измерения длительности импульса
2.2.5	Прерывистое свечение индикатора единичного (светодиоюда)	1	1	1	1	*	*	14	•	Визуальный, по наличию прерывистого све- чения индикатора единичного V83 изделия
4.24.1)	Значение двойной амплитуды напря- жения пульсаций между клеммами 42-82	2	1	1	1	2	*		12-16	Измеряется осциллографом PS
4.24.2)	Напряжения между клеммами 71-81 81-81 12-22 72-82	1 1 1 1	2 2 2 2	1 1 1 1J	1 1 1 1	$ * * *	2 3 4 5	24		Измеряется прибором Р2
Примечание-' обозначение * означает любое положение тумблера или переключателя.
3629 l-WI-ООРЭ
соответствии -с требованиями таблицы 6.
4.3.2 Настро^Х^ изделия производится в заводских условиях, либо в
сервисных центрах завода-изготовителя по заводской инструкции.
4.4 Ремонт осуществляется в заводских условиях либо в сервисных
це нтр а х з а в о д а- изгото видел я.
Приборы со вскрытыми заводскими пломбами на гарантийный ремонт
не принимаются и завод изготовитель не несет ответственность за эти
приборы.
5	Текущий ремонт
5.1 Ремонт изделия осуществляется на предприятии-изготовителе или
на сервисном центром, аттестованном изготовителем на право-ремонта.
6	Хранение и транспортирование
6.1	Изделие должно храниться в складских помещениях, защищающих
его от воздействия атмосферных осадков, на стеллажах или в упаковке, при
отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей.
Группа условий хранения 2 (С) по ГОСТ 15150-69.
6.2	Транспортирование изделия должно производится в части
климатических факторов - группе “5 (ОЖ4)” по ГОСТ 15150-69,
механических нагрузок - группе “С” по ГОСТ23216-78.
7	. Сведения об утилизации
7.1 Содержание в применяемых комплектующих элементах
драгоценных материалов и цветных металлов не находится в количестве,
пригодном для сдачи.
16
Измен. i	! ; !	помета л;:.тоа :стЕанпт				Всего листов (страниц в докум.	№ докум.	Входящий 1 Подпись дат?.
	Измененных	Замен?!- i Новых : нь;?: i	 ;	1		Изъятых			номер СОПРОВОДИТ.: док\м. i	,	i i	। *	i 1	1
/ .	i 1		!		У	/5/	i
	1		!				।	•	L
	1 1	f 1	i ।				j	i
	1 1	j	«				1	»
	1	( 1	!				1	‘	i
	!	j	i				1	I
									1
						•			1
								.	- i	i i

									-
-


									•




				i					I
									i i
				I					|
				1				-	I
				1 .				• 1
				i I			1	।
				i
	I i			l 1		1		 *
	i		1	1 i				1	-	i	j
	1	I	1	i					I
	1	1	1	1 1			1	I
Итого в документе пронумерованных 17 страниц.
МП	________Л вдяМ/М? В>. &.
личная Подпись	должность. ФИО
5~.
-----’--~V_-	---
год. число, месяц
/ К&ё.

9, f<?r 'LOGX?
п
318576
КОД
Открытое акционерное общество
"Объединенные электротехнические заводы”
(ОАО "ЭЛТЕЗА")
ФИЛИАЛ
САНКТ-ПЕТЕРБУРГСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД
ДАТЧИК ИМПУЛЬСОВ МИКРОЭЛЕКТРОННЫЙ
ДИМ-1.2П
ПАСПОРТ
36291-101-00-01 ПС
1.	ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1	Изготовителем является Санкт-Петербургский Электротехнический
завод - филиал ОАО "ЭЛТЕЗА"
1.2	Наименование и код исполнения:
Наименование	Датчик импульсов микроэлектронный
Код исполнения	ДИМ-1.2П
Заводской номер	z^Z
Дата изготовления	1 4 ДЕН. 2009
1.3	Датчик импульсов микроэлектронный ДИМ-1.2П предназначен для
управления работой реле, осуществляющих импульсное питание ламп
путевых и переездных светофоров, а также автошлагбаумов, взамен
маятникового трансмиттера МТ-2.
ДИМ-1.2П рассчитан на размещение в шкафах наружной установки для
эксплуатации в диапазоне рабочих температур от минус 45 до плюс 55°С,
при предельных температурах от минус 45 до плюс 65°С и относительной
влажности до 100% при температуре плюс 25°С.
По условиям эксплуатации ДИМ-1.2П относятся к климатическому
исполнению УХЛ категории 3 по ГОСТ 15150-69, а в части воздействия
механических и климатических факторов относится к классификационным
группам МС2 и КЗ по ОСТ 32.7-83, но при минимальной предельной
температуре не ниже минус 45°С.
2.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Номинальное напряжение, В	12	14		24
Диапазон изменения напряжения питания, В	10,8 -15,0	12,6-17,0		21,6-31,0
Нагрузка (тип прибора)	НМПШ2- 400	НМПШ2- 400	ТШ-65В	НМПШ2 - 400
Напряжение на нагрузке, В	9,0-15,0	9,0 -17,0	9,0-13,5	9,0 -17,0
Номинал, длительность импульса, С	Перемычка	52-42	1
		32-42	0,75
Номинальное число импульсов в минуту	40
ДИМ-1.2П имеет светодиодный индикатор, отражающий импульсную работу
датчика.
3. КОМПЛЕКТ ПОСТАВКИ
Обозначение	Наименование	Кол-во	Прим.
36291-101-00-02	Датчик импульсов микроэлектронный ДИМ-1,2П	1
36291-101-00РЭ	Руководство по эксплуатации		Одно на 6 шт. или меньшее кол. поставл. i один адрес
4.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Датчик ДИМ-1.2П 4.36291-101-00-02 соответствует техническим условиям
ТУ32ЦШ 3638-90 и признан годным для эксплуат
Подпись лиц, ответственных за приемку
Л
5.	СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Датчик импульсов микроэлектронный ДИМ-1.2П упакован согласно
требованиям, предусмотренными техническими условиями.
Дата упаковки _________________________________
Упаковку произвел _____________________________
Изделие после упаковки принял	______________________
6.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ (ПОСТАВЩИКА)
6.1	Завод-изготовитель гарантирует соответствие датчика
импульсов микроэлектронного ДИМ-1.2П требованиям
технических условий на это изделие при соблюдении условий
эксплуатации и хранения.
6.2	Гарантийный срок 2 года устанавливается со дня ввода датчиков в
эксплуатацию при условии предварительного хранения не более 6 месяцев
со дня изготовления.
7.	СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
6. СВЕДЕНИЯ О ХРАНЕНИИ
Условия хранения датчика ДИМ-1.2П в части воздействия
климатических факторов должны соответствовать 2(C) по
ГОСТ 15150-69.
9. СВЕДЕНИЯ О НАЛИЧИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ
В датчике импульсов микроэлектронном ДИМ-1,2П
не содержится драгоценных металлов в количестве
необходимом для утилизации.
