Рис. 1
Рис. 2
1.	Регулятор громкости
2.	Ручка грубой настрой-
ки
3.	Ручка точной настрой-
ки
4.	Гнездо для подклю-
чения телефонов
5.	Переключатель диапа-
зонов
Рис. 3
ОПИСАНИЕ И ИНСТРУКЦИЯ
О ПОЛЬЗОВАНИИ
Приемник собран на 7 транзисторах и двух полу-
проводниковых диодах.
Основные технические данные
Диапазоны принимаемых частот (волн):
средние волны 525—1605 кгц (571—187 м);
короткие волны 3,95—12,1 Мгц (25—75 м).
Чувствительность реальная при 5 мвт выходной
мощности
на диапазонах средних и коротких волн (не ху-
же) — 1 мв/м.
Избирательность (не хуже) —20 дб.
Выходная мощность (не хуже):
номинальная — 100 мвт;
максимальная—140 мвт.
Благодаря специальной схеме приемник сохра-
няет саои параметры в широком интервале темпе-
ратур и при глубокой разрядке батареи.
Питание приемника производится от 4-х элемен-
тов типа «316» (6 вольт).

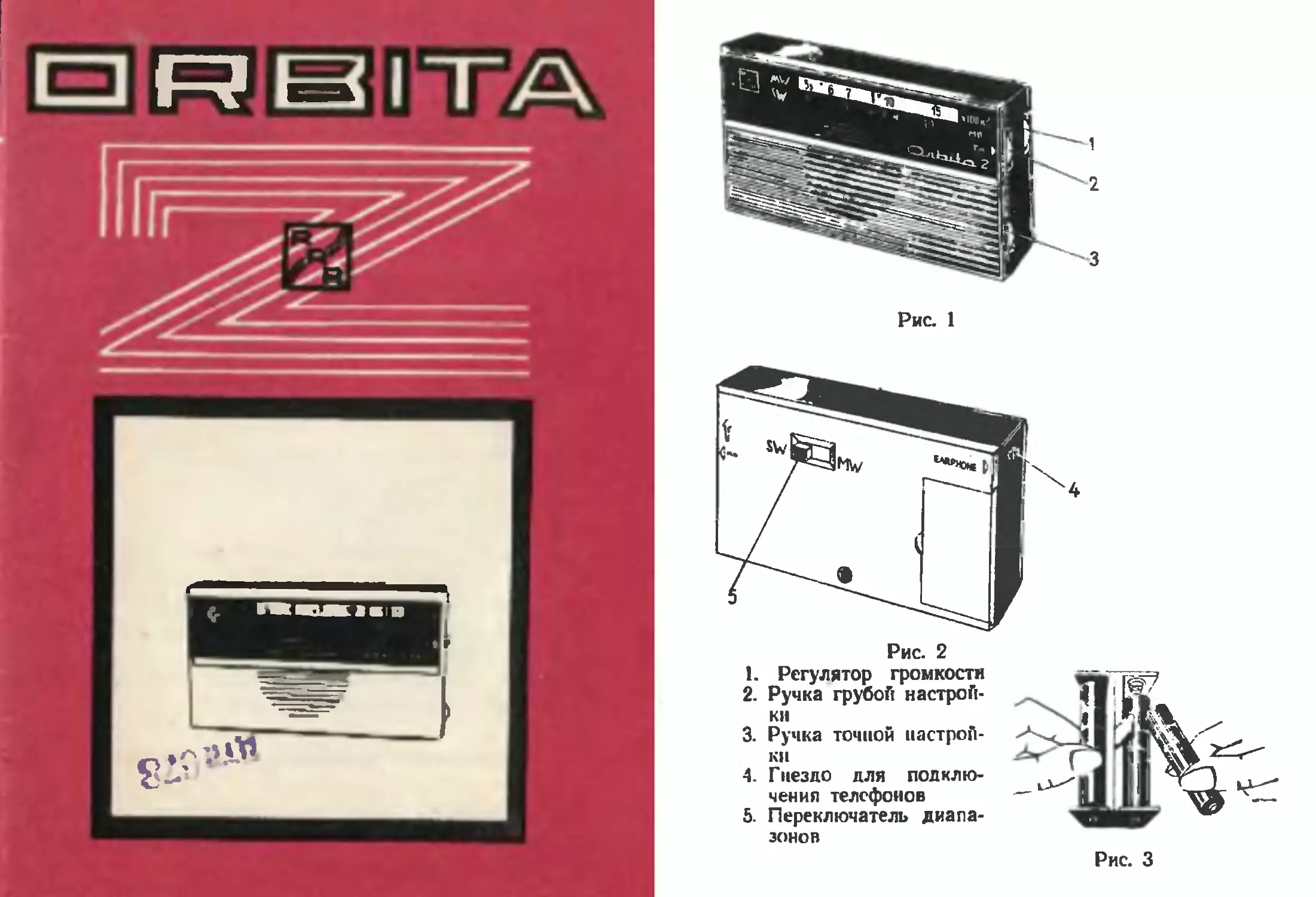

Внешний внд приемника и назначение элементов
управления показаны на рис. 1 и 2.
Подготовка приемника к включению
1.	Убедитесь в том, что приемник выключен
(красная метка на ручке регулятора громкости на-
ходится в середине прореза).
Несоблюдение этого может привести к выходу
из строя транзисторов.
2.	Откройте отсек питания, выньте кассету для
батареи и установите элементы в нее, как указано
на рис. 3. Дно элемента устанавливается на кон-
такте с пружиной.
3.	Установите кассету в приемник, закройте от-
сек питания.
Включение и настройка
Поверните ручку регулятора громкости вверх,
при этом прослушивается легкий щелчок. Дальней-
ший поворот ручки увеличивает громкость.
Установите переключатель диапазонов в желае-
мое положение, передвинув ручку до упора.
Настройтесь на станцию поворотом ручки на-
стройки.
Настройка в диапазоне КВ производится сле-
дующим образом:
1.	Красную метку ручки точной настройки уста-
новить по середине окна.
2.	Вращением ручки настройки предварительно
настроиться на желаемую радиостанцию.
3.	Окончательную настройку произвести ручкой
точной настройки, добиваясь наилучшего приема
данной радиостанции.
Встроенная антенна приемника имеет направ-
ленное действие, поэтому поворачивайте приемник
вокруг его вертикальной оси до получения макси-
мальной громкости.
При нежелании беспокоить окружающих Вас
людей, Вы можете прослушивать программу на
миниатюрный телефон, при этом громкоговоритель
приемника автоматически отключается.
Уход за приемником
I.	Предохраняйте приемник от ударов.
2.	Не прилагайте больших усилий к органам
управления приемника.
3.	Особое внимание обращайте на правильную
установку элементов в кассету.
4.	Не забывайте выключить приемник по оконча-
нию прослушивания.
5.	Не оставляйте использованные элементы в
приемнике. Разряженные элементы могут вывести
радиоприемник из строя.
6.	Предохраняйте приемник от попадания дождя
н пыли и не оставляйте его длительное время на
солнце.
7.	Мощные и местные станции не рекоменду-
ется слушать при максимальной громкости, так
как при этом из-за перегрузки приемника могут
появляться искажения.
Комплектность
I.	Радиоприемник «Орбита-2»
2.	Источник питания элементы типа
' «316»	— 8 шт.
3.	Телефон миниатюрный ТМ-4 — 1 шт.
4.	Сумка для переноски с ремнем — 1 шт.
5.	Инструкция о пользовании приемни-
ком	— 1 экз.
6.	Упаковочная коробка	— 1 шт.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Аппарат соответствует утвержденному образцу и
удовлетворяет требованиям стандарта.
Гарантийный срок на «Орбите-2» АПП-IV исчис-
ляется в течение 12 месяцев со дня продажи. При
отсутствии в гарантийном и отрывном талонах от-
метки торгующей организации срок исчисляется со
дня выпуска аппарата заводом.
Без предъявления гарантийного талона и при
нарушении сохранности пломб на аппарате претен-
зии к качеству работы аппарата не принимаются
и гарантийный ремонт не производится.
В случае неисправности работы аппарата владе-
лец имеет право на его бесплатный ремонт в пери-
од гарантийного срока.
После ремонта отрывной талон остается в мас-
терской.
Техническое обслуживание и ремонт аппарата
производятся ремонтным предприятием, обслужи-
вающим район, в котором проживает владелец.
Информацию о мастерских, производящих га
рантийный ремонт, можно получить в ближайшем
радномагазине.
Действителен по заполнении
РИЖСКИЙ РАДИОЗАВОД им. А. С. ПОПОВА
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ
РЕМОНТ
QOGQ
Радиоприемник «Орбита-2» АПП-IV №----—
Дата выпуска _____1__QUJL3L------------V
I *. .Q 1
Представитель ОТК завода __________
(подпись н штамп)
Дата продажи
(число, месяц, год)
Продавец ________________________.__________
(подпись)
Штамп магазина
Действителен по заполнении
РИЖСКИИ РАДИОЗАВОД им. А. С. ПОПОВА
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ
РЕМОНТ
-1OGQ
Радиоприемник «Орбита-2» АПП-IV №------
Дата выпуска
Представитель ОТК завода _1..._________
Дата продажи _____________________________
(число, месяц, год)
Продавец
(подпись)
Штамп магазина
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА РАДИОПРИЕМНИКА „ОРЕИТА-2"
CIRCUIT DIAGRAM OF RADIO SET «ORBITA-2»
NOTE- Bond selector in position SW
Resistor marked by* may differ from those shown in circuit
примечание: переключатель диапазонов в положении КВ.
