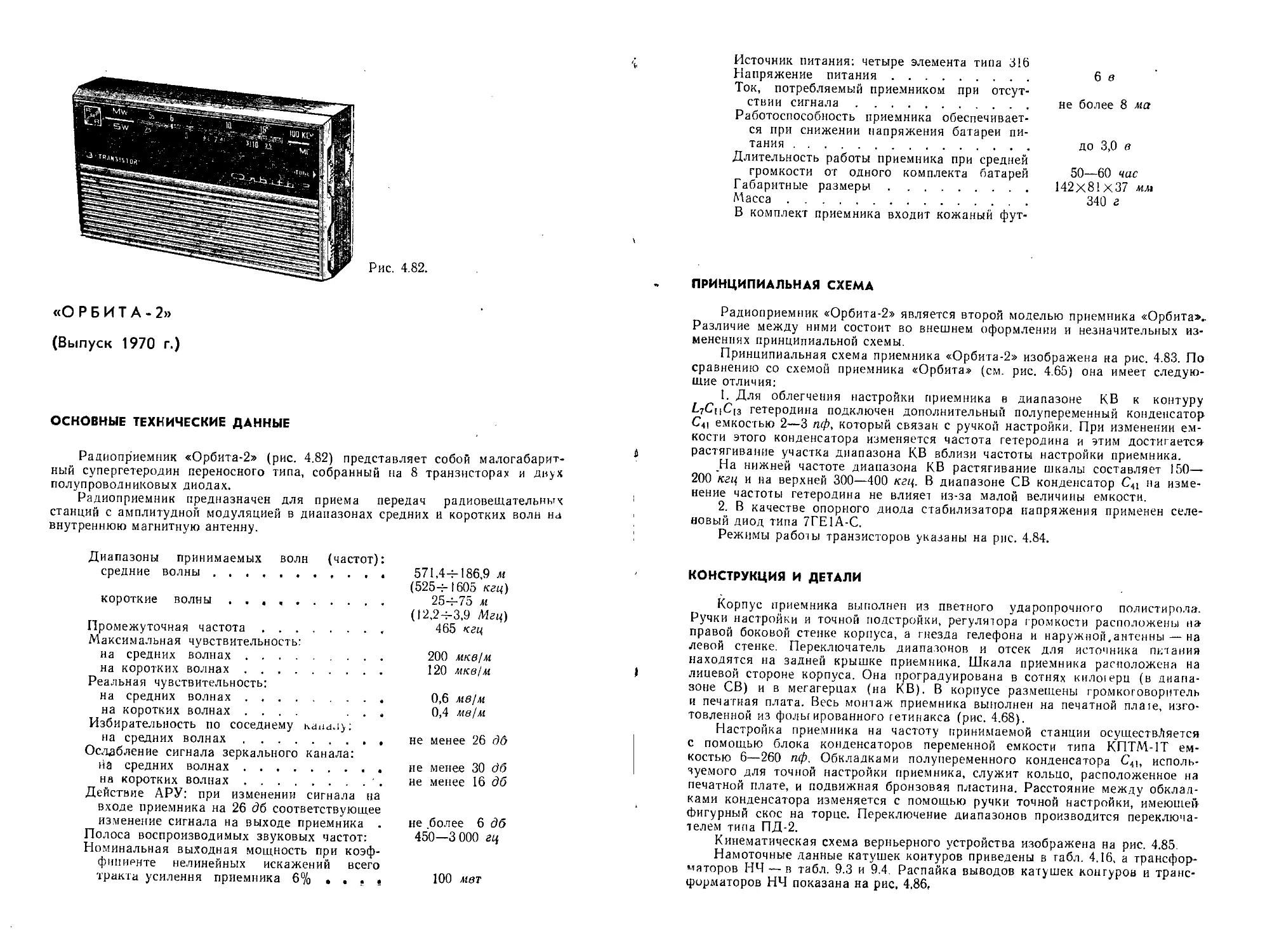

«О Р Б И T A - 2»
(Выпуск 1970 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Радиоприемник «Орбита-2» (рис. 4.82) представляет собой малогабарит-
ный супергетеродин переносного типа, собранный на 8 транзисторах и двух
полупроводниковых диодах.
Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах средних и коротких волн на
внутреннюю магнитную антенну.
Диапазоны принимаемых волн (частот):
средние волны.............................  571,44-186,9	м
(5254-1605 кгц)
короткие волны . . . .................... 254-75 м
(12,24-3,9 Мгц)
Промежуточная частота........................ 465 кгц
Максимальная чувствительность:
на средних	волнах.......................... 200	мкв/м
на коротких	волнах.......................... 120	мк.в)м
Реальная чувствительность:
на средних	волнах........................... 0,6	мв/м
на коротких волнах ....	...	0,4 мв/м
Избирательность по соседнему каналу;
на средних волнах........................ не менее 26 дб
Ослабление сигнала зеркального канала:
на средних волнах.....................  .	не менее 30 дб
на коротких волнах......................'	. не менее 16 дб
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб соответствующее
изменение сигнала на выходе приемника . не более 6 дб
Полоса воспроизводимых звуковых частот:	450—3 000 гц
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника 6% ....	100 мет
1
Источник питания: четыре элемента типа 316
Напряжение питания...................... & в
Ток, потребляемый приемником при отсут-
ствии сигнала........................... не более 8 ма
Работоспособность приемника обеспечивает-
ся при снижении напряжения батареи пи-
тания .................................. до 3,0 в
Длительность работы приемника при средней
громкости от одного комплекта батарей	50—60 час
Габаритные размеры...................... 142x81x37 мм
Масса................................... 340 г
В комплект приемника входит кожаный фут-
ПРИНЦИПИАЛЬНАЯ СХЕМА
Радиоприемник «Орбита-2» является второй моделью приемника «Орбита»..
Различие между ними состоит во внешнем оформлении и незначительных из-
менениях принципиальной схемы.
Принципиальная схема приемника «Орбита-2» изображена на рис. 4.83. По
сравнению со схемой приемника «Орбита» (см. рис. 4.65) она имеет следую-
щие отличия:
1. Для облегчения настройки приемника в диапазоне КВ к контуру
LtCuCij гетеродина подключен дополнительный полупеременный конденсатор
С4| емкостью 2—3 пф, который связан с ручкой настройки. При изменении ем-
кости этого конденсатора изменяется частота гетеродина и этим достигается
растягивание участка диапазона КВ вблизи частоты настройки приемника.
.На нижней частоте диапазона КВ растягивание шкалы составляет 150—
200 кгц и на верхней 300—400 кгц. В диапазоне СВ конденсатор C4i на изме-
нение частоты гетеродина не влияет из-за малой величины емкости.
2. В качестве опорного диода стабилизатора напряжения применен селе-
новый диод типа 7ГЕ1А-С.
Режимы работы транзисторов указаны на рис. 4.84.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника выполнен из цветного ударопрочного полистирола.
Ручки настройки и точной подстройки, регулятора громкости расположены на
правой боковой стенке корпуса, а гнезда телефона и наружной,антенны — на
левой стенке. Переключатель диапазонов и отсек для источника питания
находятся на задней крышке приемника. Шкала приемника расположена на
лицевой стороне корпуса. Она проградуирована в сотнях кило:ери (в диапа-
зоне СВ) и в мегагерцах (на КВ). В корпусе размешены громкоговоритель
и печатная плата. Весь монтаж приемника выполнен на печатной плате, изго-
товленной из фольгированного гетинакса (рис. 4.68).
Настройка приемника на частоту принимаемой станции осуществляется
с помощью блока конденсаторов переменной емкости типа КПТМ-1Т ем-
костью 6—260 пф. Обкладками полупеременного конденсатора С4|, исполь-
зуемого для точной настройки приемника, служит кольцо, расположенное на
печатной плате, и подвижная бронзовая пластина. Расстояние между обклад-
ками конденсатора изменяется с помощью ручки точной настройки, имеющей
фигурный скос на торце. Переключение диапазонов производится переключа-
телем типа ПД-2.
Кинематическая схема верньерного устройства изображена на рис. 4.85.
Намоточные данные катушек контуров приведены в габл. 4.16, а трансфор-
маторов НЧ — в табл. 9.3 и 9.4. Распайка выводов катушек контуров и транс-
форматоров НЧ показана на рис. 4.86,
Рис. 4.83. Принципиальная схема приемника <Орбита-2».
Переключатель диапазонов установлен в положение КЗ
Рис. 4.84. Режимы работы транзисторов по постоянному току и уровни напря-
жения сигнала в тракте усиления приемника «Орбита-2».
В приемнике применены детали следующих типов.
резистор /?,7 — типа СПЗ-Зд; /?24 — проволочный; остальные резисторы —
типа УЛМ-0,12;
конденсаторы С], С[6 — блок КПТМ-1Т; Сг, С3, С3, С15, С23, С23, С40— типа
КД-la; С4> Ст, Сю, Ср, С2], С23 — С22, Сзо, С33, C3j, С33— типа К10-7в; Сц, С12,
С», С2о, С24, С29— типа КМ-56; С22, С34 — С35, С39 —типа К50-6; С39— типа
КТ4-1Т; С5, Св, Ci3 и С14—подстроечные на блоке КПЕ.
Рис. 4.85. Кинематическая схе-
ма верньерного устройства при-
емника «Орбита-2».
Антенна св и КВ'
Катушки контуров гетеродина
Катушки ФПЧ
КВ
Трансформаторы НЧ
Рис. 4.8b, Распайка выводов катушек контуров и трансфирмаюров НЧ (вид
снизу) приемника <Орбита-2»5
Т а б л и ц а 4.16
Намоточные данные катушек контуров приемника
<Орбита-2»
Наименование катушек	Обозна- чение по схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкгн
Антенная КВ . . Катушка связи . .	L1 L3	1—2	ПЭВ-2 0,64 ПЭЛШО 0,18	11 (шаг 2 мм) 1	6,3±10%
Антенная СВ . . . Катушка связи	L2 L3	5—6 7—8	ПЭВ-2 0,18 ПЭВ-2 0,18	85 8	340±10%
Гетеродинная ДВ Катушка связи Катушка связи	u L7 Le L, 	1—2 3—4—5 6—7	ПЭВ-2 0 18 ПЭВ-2 0,1 ПЭЛШО 0,18	22 3+1,5 4	2,4±10%
Гетеродинная СВ . Катушка связи Катушка связи . .	Lu l9	1—2 3—4	ПЭВ-2 0,1 ПЭЛШО 0,1 ПЭВ-2 0,1	85 6 3	130± 10%
ФПЧ-1 . . . . .	Lu	1-2—3	ПЭВ-2 0,1	21+47	117± 10%
ФПЧ-2 	 Катушка связи	L12 L13	1—2 3—4	ПЭВ-2 0,1 ПЭВ-2 0,1	68 5	117±10%
ФПЧ-3 	 Катушка связи	Lu Lu	1—2—3 4—5	ПЭВ-2 0,1 ПЭВ-2 0,1	25+43 12	117±10%
ФПЧ-4 	 Катушка связи	Lu Ln	1—2—3 4—5	ПЭВ-2 0,1 ПЭВ-2 0,16	34 + 34 34	117+10%
