Радиоприемник «Спорт-2»
Малогабаритный переносный ра-
диоприемник «Спорт-2» пред-
назначен для приема программ
радиовещательных станций в диа-
пазонах: длинных 2000—735 лс (150—
408 кгц), средних 570—186 .ч (525—
1605 кгц), коротких II 75—41 лг
(3,93—7,4 Мгц) и коротких I 3! —
25 лг (9,4 — 12 Л/?ц) волн. Реальная
.чувствительность приемника: на
длинных волнах не хуже 1,6 лгв/.и;
на средних — не хуже 0,6 де/ле; на
коротких — не хуже 0,3 ле/.u. Изби-
рательность по соседнему каналу
не менее 60 Об.
Ослабление зеркального канала:
на длинных волнах не менее 30 дб;
на средних не менее 32 дб\ на корот-
ких II не менее 20 дб и на коротких I
не менее 16 дб.
АРУ обеспечивает изменение на-
пряжения на выходе приемника не
более 3,5 бб при изменении входного
напряжения на 26 дб. Полоса частот,
воспроизводимых усилителем НЧ
приемника, 300—3500 гц, номиналь-
ная выходная мощность — 100 мет.
Приемник питается от батареи, со-
стоящей из четырех элементов типа
«316» или «316-Т».
Ток, потребляемый в режиме по-
коя, 10 ма. Размеры приемника
195 X 110 X 47 лл, вес 910 г.

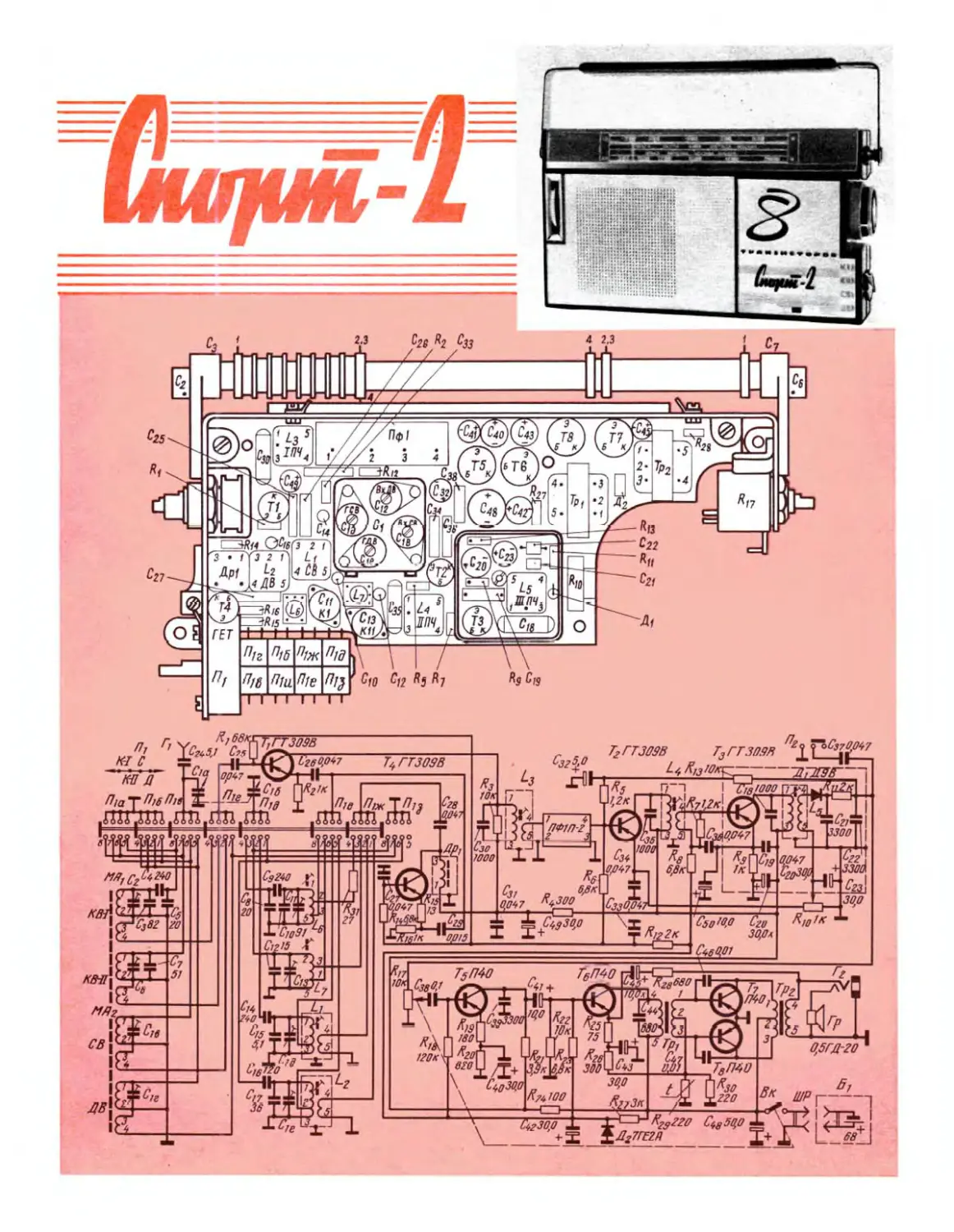

Принципиальная схема радиопри-
емника «Спорт-2» показана па 2-й
странице вкладки. Он имеет две
ферритовые антенны: МА^— для диа-
пазона коротких волн, и МА2—
для средних и длинных волн. Кон-
структивно антенны расположены
близко друг к другу (рис. 1). Чтобы
исключить их взаимное влияние,
входные контуры неработающих диа-
пазонов закорачиваются переключа-
телем диапазонов Пх. Входная цепь
приемника выполнена ио схеме ин-
дуктивной связи входного контура
с базой транзистора 7\ каскада
преобразователя частоты.
Гетеродин собран па транзисторе
74 по трехточечной схеме с индук-
тивной связью и с параллельным
питанием через дроссель Дрх. На-
пряжение гетеродина, определяющее
режим работы преобразователя, по-
дается на эмиттер транзистора Тг.
Конструкция катушек КВ гетеро-
дина показана па рис. 2.
Число витков катушек связи и
места отводов от катушек контуров
гетеродина выбираются так, чтобы
генерация во всем диапазоне частот
была устойчивой. Оптимальное ус-
Инж. А. КОЗУНЕНКО
ловле преобразования частоты выпол-
няется при напряжении гетеродина
70—100 мв в диапазонах длинных и
средних волн, и 80—120 лиг — на
коротких волнах.
Нагрузкой преобразователя слу-
жит пьезокерампческпй фильтр
HUH П-2, который и определяет
избирательность ио соседнему ка-
налу. При полосе пропускания (па
уровне — 0,5) 9—12 кгц он имеет
избирательность до 60 дб при рас-
стройке на £10 кгц .
Для согласования выходного со-
противления транзистора 7\ с вы-
ходным сопротивлением фильтра слу-
жит контур £я. полоса пропуска-
ния которого 25-т-ЗО кгц.
Двухкаскадный усилитель ПЧ соб-
ран на транзисторах Г2, Т3. Первый
каскад на транзисторе’ Т., связан со
вторым каскадом через контур £4,
С35, нагруженный на входное со-
противление транзистора 73, парал-
лельно которому включен резистор
/?7. Чем меньше сопротивление ре-
зистора /?-, тем меньше усиление
первого каскада зависит от парамет-
ров транзисторов этого и последнего
каскадов. Практически можно ис-
ключить влияние параметров тран-
зисторов и повысить устойчивость
работы усилителя, если сопротивле-
ние Л7 взять равным входному со-
противлению транзистора.
Полоса пропускания контура 1^С33
Рис. 7.
6,5 —I
Рис. 2.
30—35 кгц. Чувствительность с базы
транзистора Т2—15—20 мкв.
Нагрузкой второго каскада ПЧ
служит контур £5С18, полоса про-
пускания которого (40—50 кгц) вы-
брана из условия, что каскад явля-
ется усилителем тока, то есть со-
противление его нагрузки меньше
выходного сопротивления. Напря-
жение обратного смещения на
диоде создается протекающим по
резистору /?10 (СПЗ—16) эмпттерным
током транзистора первого каскада
ПЧ. Поскольку транзисторы ГТ-309
имеют малую проходную емкость
(до 5 пф) во втором каскаде можно
обойтись без нейтрализации. Чув-
ствительность с базы транзистора
Т3 600—1000 мкв. В цепь, детек-
тора включен П-образный фпльтр
С21/?цС22. Нагрузкой детектора слу-
жит резистор Я17 (регулятор гром-
кости). Постоянная составляющая
тока диода используется в системе
АРУ осуществляемой в цепи базы
транзистора Т2.
В приемнике применен ступенча-
тый регулятор тембра в области
высших звуковых частот (переклю-
чатель П2 и конденсатор С31).
Усилитель НЧ — трехкаскадный.
Поскольку громкоговоритель 0.5 ГД-
20, являющийся нагрузкой усили-
теля. не воспроизводит частот ниже
250—300 гц, то нижняя граница
полосы пропускания усилителя НЧ
выбрана равной 300 гц. Завал ча-
стотной характеристики на этой ча-
стоте составляет 6 дб.
Частотная характеристика в об-
ласти нижних частот ограничивается
благодаря конденсатору С38. В об ла-
28 Ъ РАДИО № ю, 1966 Га
Таблица i
сти верхних частот полоса пропуска-
ния усилителя определяется пьезо-
керамическим фильтром (до 5000 гц).
Первый каскад предварительного
усиления НЧ собран па транзисторе
7\. Нагрузкой этого каскада служит
резистор /?21. Параллельно нагрузке
включен конденсатор С39, для фильт-
рации ВЧ составляющей продетек-
тлрованного сигнала.
Второй каскад усиления НЧ вы-
полнен на транзисторе Гб. Он нагру-
жен согласующим трансформатором
Тр}. С его вторичной обмотки на
базы транзисторов Г- и Т3 подается
напряжение, сдвинутое по фазе па
180°. Двухтактный усилитель мощ-
ности (Т-, Т3) работает в режиме,
близком к классу «Вл. Напряжение
смещения на базы транзисторов Т7
и создается па резисторах Т?2Э
и 7?яп эмиттерпым током транзистора
Тв. Для температурной стабилизации
режима оконечного каскада служит
термосопротивление Л29 (СТЗ-17).
Два последних каскада усилителя
IIЧ охвачены отрицательной обрат-
ной связью, что способствует умень-
шению коэффициента нелинейных
искажений и корректирует частот-
ную характеристику. Напряжение
обратной связи снимается со вторич-
ной обмотки выходного трансформа-
тора Тр2 и через цепь Я28С’46 подается
на эмиттер транзистора Гв. Чувст-
вительность усилителя IIЧ при по-
даче сигнала на базу транзистора 7*б
при номинальной мощности не хуже
30 мв.
Сопротивление звуковой катушки
громкоговорителя 0,5 ГД-20 на ча-
стоте 1000 гц — 8 ом. Звуковое
давление при номинальной мощности
до 0,3 Н/м2. Вместо громкоговорителя
можно использовать телефон ТМ-4,
при включении которого в специаль-
ное гнездо Г2 громкоговоритель ав-
томатически отключается. Гнездо 1\
предназначено для подключения на-
ружной антенны, что повышает чув-
ствительность приемника.
Базовые цепи всех каскадов при-
емника питаются стабилизированным
напряжением 1,5 в, выпрямленным
селеновым стабилизирующим диодом
7ГЕ2А - С (Д2). При изменении
напряжения питания от G до Зе
работоспособность радиоприемника
сохраняется.
Конструкция приемника. Прпем-
<> РАДИО № 10, 1966 г. 29
Таблица 2
Транзистор	U3, в	17(7, в	в	1э, ма
7\	0,27-0.63	0.49—0,7 5	5.4-4.95	0.27-0,63
	0,65—0,86	0.89—1 .06	5.7-5,5	0,65-0,86
7’э	0,9—1.26	1 . 19—1.5	5.7-5,5	0.9— I , 26
7 4	0.84-1.2	1,19—1 /39	5,4-4.95	0,84—1.2
та	0,19-0,45	0,27—0.55	5.0—3.8	0. 19-0.45
1 в	0.55-0.78	0.72-0.93	5.78—5.55	1,2— 1,6
т,-т.	0	0,1 3—0 . 1 65	6.00—5,97	0,4-1.8
Расположение бЬ/бодов
(бид со сторонЬ/ бй/бодов)
ГТ309
ник смонтирован на печатной плате
из фольгированного гстпнакса. Рас-
положение деталей па плате пока-
зано на вкладке. Печатная плата
прикреплена к раме, на которой
смонтированы ферритовые антенны,
переключатель диапазонов, шарико-
вый верньер с двойным замедлением
и регулятор громкости с выключа-
телем. Эта алюминиевая рама одно-
временно выполняет роль экрана,
защищающего антенну от паразит-
ных излучений.
Антенна коротковолновых диапа-
зонов представляет собой круглый
ферритовый стержень длиной 160 .w.u
и диаметром 8 о, из материала
ВЧ-150. Контурные катушки и ка-
тушки связи намотаны на пластмас-
совых каркасах. Подстроечные кон-
денсаторы 6’2 и Св включены парал-
лельно входным контурам, установ-
ленным на пластмассовых держателях
антенны в непосредственной близо-
сти от соответствующих катушек.
Антенна ДВ — СВ выполнена на
круглом ферритовом стержне (Ф-600)
LouL?
3 °	о 4
г о
7 о о 5
TPiuTPz
Рис. 3.
тех же размеров, что и антенна КВ.
Контурные катушки и катушки связи
намотаны на пластмассовых карка-
сах.
Последний каскад усилителя ПЧ
и детектор конструктивно выполнены
в виде отдельного блока на печатной
плате размерами 28 X 28 мм, на
которой установлены все экраниро-
ванные элементы, включая катушку
Lr> с ее экраном. Сверху блок закрыт
экранирующей крышкой. Его можно
настроить и проверить отдельно от
платы приемника. Размеры блока
31 X 31 X 22 мм.
В приемнике применены резисторы
УЛМ, конденсаторы КЛС или К10-
7В, электролитические конденсаторы
К50-6. Намоточные данные катушек
приведены в табл. 1. Обмотки согла-
сующего трансформатора 7’р1 намо-
таны на сердечнике из пермаллоевых
(50ПМ) пластин Ш-4 при толщине
набора 6 мм и содержат: 4—5—2200
витков провода ПЭВТЛ 0,09; /—3—
500 X 2 витков того же провода.
Выходной трансформатор Тр2 имеет
такой же сердечник, что и Трг.
Обмотка 1— 3 насчитывает 320 X 2
витков провода ПЭВТЛ 0,15; об-
мотка <7—5—120 витков провода
ПЭВТЛ 0,35.
Все катушки промежуточной ча-
стоты, Др{ и катушки гетеродина по
конструкции аналогичны соответст-
вующим катушкам в приемниках «То-
паз-2», «Сел га». В качестве элемента
настройки применяется блок конден-
саторов переменной емкости КПЕ-5.
В табл. 2 приведены режимы тран-
зисторов приемника «Спорт-2». Цо-
колевки транзисторов и нумерация
выводов трансформаторов и контур-
ных катушек показаны на рис. 3.
