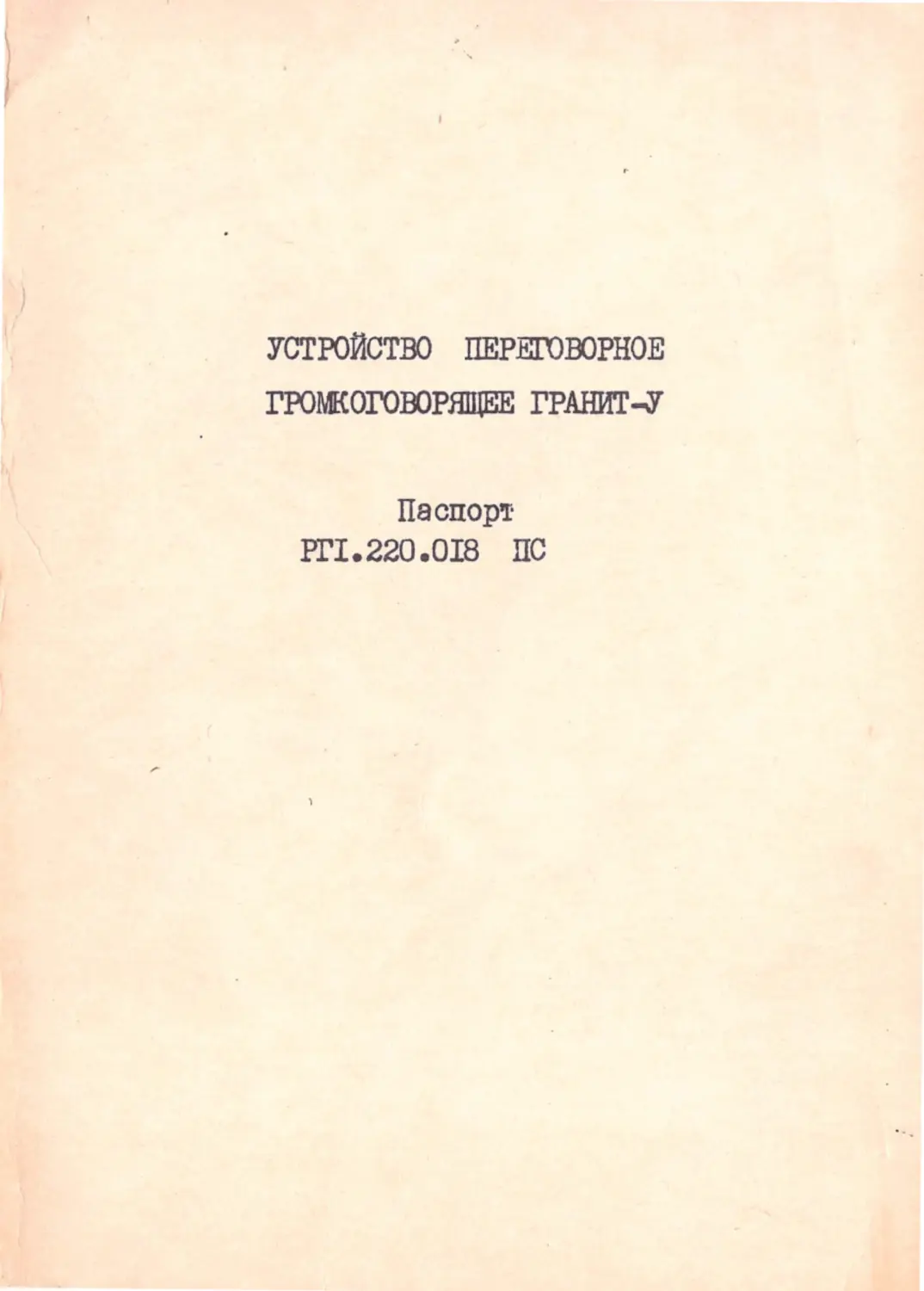

УСТРОЙСТВО ПЕРЕIUВОРНОЕ
ГРОМКОГОВОРЯЩЕЕ ГРАНИТ~
Паспорт
PГI.220.0IS ПС

. I. 'RАЗНАЧШIИЕ
.. ..
;
Уст'ройст~о переговорное громкоговорящее nrранит....У" преДнаэна-
.
.
~
чено для эксп.луатации в отап.ливаем:юс помещениях при температуре
окружающего воздуха от 5 До 40°С, относительной мажности до 90%
при температуре не выше зо0с.
Устройство "Гранит....rn, типа "диреRТор-секретарь", мО)![ет
эксплуатироваться в ~еждениях: с уро~ем шума в местах . распОJiоже­
ния аrmаратов не более 50 дБ.
Устройство состоит из двух. одинаковых абонентских аппаратов,
соеди:НеННых между ' соёой экраНированной . JIИiШей СВЯЗИ, СОпрО'l'ИВJiеНИ­
ем двух проводов не более 50 Ом.
Принцип работы устройства. - симплекс с воэможносtью пер~боя.
Устройство обеспечивает:
а) вызов абонента ~ передачу инфо~:мации голосом после кратко-
временного нажатия кнопки "В<Л";
,.
б) прием инфо~:мации;
в) световую mщикацию реЖш.fОВ работы;
г) возможность переКJIDчения направления передачи кратковре­
меюшм нажатием кнопки "В<Л" на аппарате прИВИf,!апцем_ ин~роР!"ацшо.;
д) от.ключение аШiаратов нажатием кнопки ":выкд";
.
.
.
·''
.
'
"..
.
.
'
е) автоматическое отКJ1Ючение аппаратов при паузе в разговоре,
'.
.
,·
.
....',
.·
·,,,,
Питание устройства осущест:в.пяется О'1' бата~й ГБ-~0~-I,З. _
.
_
.
..
.,'
.
:
;
.
.
.
.:.
.
'
1

2. ТЕХНИЧFIЖИЕ ДАННЫЕ
Технические дашше приведены в тал. I
ТабJIИЦа I
Наименование параметра
Норма
r. Слоговая разборчивость,% не менее
75
2. Уровень шума, дБ, не бOJiee
. м.инус 40
з. НоминаJIЬная выходная мощность, В'!.'
не менее
·.
,;
.
_
.
.,, ,
4. Рабочий диапазон частот, Гц,
не менее
5. Коэqхрициент гаg.!оник,%; не 60Jiee ·
1
6. Напряжение питания, В
7. СопротИВJiение двух проводов линии
связи, Ом, не более
·
8. Габарmые размеры ~пПарата, мм -
9. Масса аппарата, кг, не более
0.1 •.
Зiб-4000
IO
9±1 ·
50
220x220xIOO
3,5
З. СОСТАВ. УСТРОЙСТВА
погрешность
+P.OI ,
·±25
±I
±2;5
±3
;tCJ,05
·в состав Переговорного устройства ГранИТ...У входят:
аппарат а6qнентский
паспорт
2 шт.
'
I экз.
Примечание: Устройство при поставке батареейГ:S.:.IО...У-I,З не коМПJiек­
туется.
4. УСТРОйСТЮ И ПРИНЦИП -PAБOThr
-
4.I . Функциональная схема
Устройство состоит из двух одинаковых абонентский аппаратов,
соединеНЯЬIХ меж.цу . со6ой JIИЯИей связи•
;
·.
.
,.
-
-
.
.
ФуикnионалЬная СХ(:)МЭ устройства приведена в прuоzении r.
2

В абонеН'l'ский аппарат ус'l'ройства входят следущие фУНкцио-.
нальные yЗJI!i:
схема управ.пения;
реле времени;
КJШЧ I;
КJШЧ 2;
уси.тrrель мощности;
усИJIИ'l'ель микрофошшй.
4.I~I. Схема управления предназначена д;IЯ вКJШЧения абонепс­
кого аппарата в режим приема кли передачи сообщения.
Схема упраВJiеЯИя ВШIОJIИена на микросхемах Э2, ЭЗ (прилоаеяие 2).
4~I~2. Реле времени преднаэначеио · д;IЯ отКJШчения aIПiapa'l'a
при дтrrельяой паузе в разговоре, что необходимо д;IЯ экономии
расхода энергии батареи.
Реле времени выполнено на транзис'l'орах TI, Т2, Т4 и лоrиЧес­
ком э.Лементе ЭЗ.4 (прмоаеНие 2).
· 4 .I .3. КJmчи I и 2 предназначены для управления реле PI и
Р2 (прможение 2). KJIIOч t mmOJШeн на транзисторе ТЗ, lt1ШЧ 2 -
на транзисторе Т9. Работой КJl))Чей упраВJIЯе'l' схема управления.
4.I .4. Ycиmn'eJIЬ мощности предназначен для усИJiения рече­
воrо сиrнала, поступающего с микрофОнноrо усилитеJIЯ передаnцеl'О
аПпарата. YcИJIИ'l'eJIЬ мощности вЬlпОJIНен на микросхеме Э4 и трвяэис­
торах тs.-тв.
4.I.5. YcИJIИ'l'eJIЬ микРоФоННiiй, mmОJIНенннй на микроехеме ЭI,
предназначен для усиления речеВ()rо сиrнала, поступащеrо с микро­
фОна.
4.2. Работа устройства
ПрИ нажапи кнопки КнI ( "1КЛ") подается напряжевие питания
-
.
'
.
яа ре.пе времени, микрофОВЯВЙ усИJIИТель, ЦИфровые микросхемн Э2,ЭЗ,
э

ключ I.•. :ющмму KJII линии... связи, 'На .вход схемц упраВJ!ения •. ·Схема
управления qюрмирует сигнал, открывающий ключ I, и сигнал, закры­
вающий ключ 2. При открытом ключе I через -06мотку0 реле PI ··проте­
кает электрический ток. Реле PI, замыкая свой коюr:акт; подключает
напряжение питания к усилителю микроqюнному, реле ,JЗремени и· к· схе­
ме управ.ления. Таким, образом, на указанН1:1е узлы будет подаваться
питание и после того, как будет отпущена кнопка КнI, . аппарат готов
к передаче сообщения.
Через клемму _ Кл,I и ;шщrю связи н;апр.яжение питания пос>rу;пает
,,,,
'
.
,•
.
";
-·
.
·.
..'.
.
•.·
-·-
t'
r..
.
.
.
на схему управлеющ, )tлЮЧ 2. и реле времени второ;го аппарата~ ~ 9,rer.~a .
управ.лен;ия второго . аппарата ф<>~ует сиг~ал, открывающий ключ . 2
и закрывающий ключ I. При открЫ'!;()М ключе 2, через обмо~ку релtр Р2
-
..
.
.:.
,
.
-
протекае;r электричеСI\И~ ток. Реле Р2, зl:!мыкая свqц контакты, под­
КJШчает напряжение питания к уси.литешо мощности ик. реле времени,
а ~а,кже. подключает громкоговоритель. к 0выходУ усилителя М()щности.
Та:ким образом, второй аппарат готов к приему сообщения.
_Gцrнал с мшч.>офО.ца первого аппарата." усиленнц,й микроqюнным
· усилителем, поступает на реле времени и . через JШНИЮ связи на реле ..
времени и усилитель . мощности второго аrщарата.
4.~. Рабо~~qоста~ чартей устройства .
''
4.З.I. Схема управ.ления выполнена на семи лоrичесЮDС . :эл.емен- ,
тах э2.r-эз.з тиnа 2И-НЕ (прилохение 2). Работой ключей .управляет
.
~
.•'
.
.
.
триггер, выполненный на элементах э2,з, Э2.4. При нажатии . кнопки
КнI на вход элементов Э2.I и ЭЗ.I подаются высокие поте~щиалы
(логические "I"), при этом триггер устана:в.щmае.тся в положение,
при котором на выходе элемецта Э2.З устанавливается логическая "I" • .
а на выходе элемента Э2.4 - логический "О". в таком состоянии
··,,. .
.три гr ер
открывает транзистор ТЗ и закрывает транзистор Т9.
.
.
.
Такое состояние схемы упраВJiения соответствует режиму пере~
.
•,
'
'f/l;ачи соОбщения.
4

Для переКJIЮчения аппарата в режим приема сообще!UIЯ (:нажатие
кнопки . "ВКJI"надру.гом аппарате) на , логические элемента Э2.I;Э2.2 ·:
через JJИFШIO связи (КлI) подается высокий по~rенциал9 При этом на
, выходе элемента :Э2.З устанавливается логический "О", а на выходе ·.···
элемента Э?.4 - лог~еская "I".
В таком сортоянии трпгер открывает транзистор Т9 И закряваеУ-.
транзистор ТЗ. Уровень громкости приема реЧи ·реrу.riируетсЯ ревис­
тором BID, введенный под шлиц на По,ццон аппарата ~ ·
4.3 .2 . Реле времени представляет собой ус~е.пь низкой
частоты, вwолнеННJ:Iй на транзиmторах TI и Т2 . Сигнал, уси.пеШП:iЙ '
этим усИJПI'l'елем, ввпремляется диодом ,Щ8 и постУпает .' на базу тран­
зистора Т4. Транзистор отiрываетоя И ' емкости С22, С2З раз.рааются~
При этом на выхо:де логического элемента ЭЗ.4 устана:влИвается
логическая "I", !<оторая . не влияеr на работу I\ЛЮЧей I и 2.
Если нет с.~ащ~ на _ :входе реле времени, rранэистор Т4 закръrr
и . контенсаторы С22, С23_· заряжаются. При дост:аещш на обкладках .
коцценсаторов определенного потенциала, · на выходе лоrи:ческого
'·
элемента ЭЗ.4 уе-танавли,вается ло~есltИЙ " О", закрнвапций RJШЧИ'
Iи2.
При закрЫВ13НИИ .ключей абонентский . аппарат .БНltiillчaercя.- Вре~
задер~tки выКJIЮчения аmrара:а _ зав:и:си:т от веJIИIПIН е~осmй С22, С23 ,
и i резистор R35.
Перечень э.р:ементов схемы ~лектрJ!Ческой принципиальной приве-
ден в табл. 2.
", .:
''- :
5

Та6тща 2.
Позици-
онное
Наименование
Количество
о6озна-
чение
сr •••сз
Конденсатор КМ-56-Н90-О,068 ЫRФ±.~~
3
_,
С4
Конденсатор Ю.1-56-Н90-О ,i~ ~кФ±~8~
I
С5
Конденсатор КМ~-МI500-2200 пФt5%
I
С6
Конденсатор КМ-5б-Н90-О ,OI5. мкФ±~8~
I
С?
Конденсатор K50-6 -I -I6B-IO мкФ-БИ
.I
С8
Конденсатор_ KM-."'l6-MI500~2200 пФ;t5%
I
С9
Конденсатор К?ЗП...З.С,25 мкФ±,IО% -
I
CIO
КонденсаторК50-6-I~I6В-I ~И
I
сп
Конденсатор Юii-56-Н90-0,QI5 мкФ±~8%..
I
,
CI2
Конденсатор КМ-56-Н90..:.О, I5 мкФ+80%
-20
r-
СIЗ
Конденсатор K50-6-I-I6В-IO мкФ-БИ
I
CI4
Конденсатор КМ.;..:i:54.П500-2200 пФ;t5%
I
crs, cre Конденсатор K50-6~I-I6:в;...ro мкФ-БИ
2
CI?
Конденсатор K50-6-I-I6В-20 мкФ-БИ
I
CI8
Конденсатор КМ-:i:5-МI500-2200 ' пФ±5%
I
CI9
Конденсатор K50-6-I~I6В-I мкФ-БИ
I
С20
Ко:~щенсатор К50-6-I-I6В-IO мкФ-БИ
I
C2I
Конденсатор K?:II-3 -0,5 м:кФj;IО%
I
С22
Конденсатор К53-4-I5~±20%
I
С23
Конденсатор K53-4 -I5-68±20%
<"
I
С24, С25 Конденсатор К50-6-П-I6В-200 м~
2
С26
ltоцеисатор К?:II-3-0 ,5 мкФj;IО%
I
с:л
Конденсатор K50-6-I-I6В-20 мкФ-БИ
I
-
С28
Конденсатор К50-6-П-I6В-200 м~
I
6

Продолжение тa6JI. 2
Позици-
Наименование
КОJIИЧество
онное
ооозна-
чение
-
С29
К~нденсатор КМ-56-Н90-О,ОI5 ~§% ·
I
· СЗО
Конденсатор IO.i-56-МI500-5600 nФ±5%
I
J?I' R2
Резистор ОМЛТ-0,25-470 к0м±5%
2
RЗ
Резистор 0!'4JIT-0,25-I,I к0М:t5%
I
R4
Резистор ОМЛТ-0,25-8,2 к0М:t5%
I
R5, R6
Резистор Oi'vШT-0 ,25-4 ., 7 к0М:t5%
2
R7
Резистор ОМЛТ-0,25-8,2 к0м±5%
I
ЕВ
Резистор СПЗ-9а-I6 к0М:t20%-I2,5
I
R9
Резистор ОМЛТ-0,25-1 к0м±5%
I
RIO
Резистор СПЗ-9а-IО к0М:t20%-I2 ; 5
I
Ii'II
Резистор OМ.JIT-0,25-2'70 кОм;t5%
I
RI2
Резистор ОМЛТ-0,25-6;2 в0М;t5%
I
RIЗ*
Резистор ОМЛТ-0,25-6,8 к0м;t5%
I
RI4
Резистор ОМЛТ-0,25-470 Ом;t5%
I
RI5*
Резистор OМ.JIT-0,25-6,8 кОм;t5%
I
RI6
Резистор ОМЛТ-0,25-!5 к0М;t5%
I
RI7
Резистор ОМЛТ-0,25-470 Омt5%
I
RI8
Резистор ОМЛТ-0,25-47 в0rA;t5% .
I
RI9
Резистор СП4-lВ-О,25-ЗЗО Ом....А-:-В
I
R20
Резистор ОМЛТ-0,25-I;I к0М;t5%
I
~2!
Резистор OfifJI'Г-0,25-3 к0r.f:t5%
I
R22
Резистор ОМЛТ-0,25-68 Ом;t5%
I
R23
Резистор ОМЛТ-0,25-I,I к0М;t5%
I
!?'24, R25 Резистор ОШIТ-0,25-18 к0Мj;5%
2
i26 '
Резистор OМJIT-0,25-I,I кОмt5% ·
I
7

Продолжение табл. 2
hозици-
..
онное
обозна- ,
Наименовашrе
..
Количество
чение
."
R27
Резистор ОМЛТ-0,25-.5·,I _ кОм±5%
I
R28
Резистор ОМЛТ..:.0,25.:..4,7 к0м±5%
I
\
1?29
Резистор ОМЛТ-0,25-470 Ом±5%
:r
RЗО '
Резистор ОМЛТ-0 ,25-2;2 кО11~%
I
RЗI
Резистор СХv!ЛТ-0 ,25-8 ,2 кОм±f?.%
I
1
.
'
ЕЗ2
Р~зистор ООТ-0,25-200 Ом±5%
I
~зз, ·R34.._
Резис~ор ОМЛТ-0,25-22 Ом+5%
2
i
.
-
RЗб*
РеЭистор ОМЛТ-О,25~IОО к0м±5%
I
..
RЗ6
Резистор ОМЛТ-0 ,,25-I ,2 к0м±5%
I
R37
Резистор ОМЛТ-0,25-200 Ом±5%
I
R38
Резистор СМЛТ-0,25:-I,2 к0м±5%
..
I
Р39
РеЭистор ОМЛТ-0,~5~,I к0м±5% ·
:
I
R40, R4I Ре~истор ОМЛТ-0,25-22 кQм±5%
2
R42
Резистор avtJIT-{),25-39 0~5%
I
Б
Батарея ГБ-IO..J'-I ,3
I
ГрI
Головка О,25ГД-IО-290
I
Гр2
Головка О,25ГД-IО-.290
I
дr
Стабилитрон Д8I4Д
'l
~
, Диод ДЗЦА _
I
дЗ, д4 Диод 2Д50ЗА
2
Д5
Диод ДЗПА
I
Д6
Диод 2Д50ЗА
I
Д7, Д8
Диод ДЗПА
2
Д9
Диод 2Д50ЗА
~
дrо
Светодиод АЛЗО7Б
I
8

Продопение та6л. 2
Поэш.щ-
КоЛичество
онное
Наименова~ше
'·
о6озна- -
чение
дII, дI2 Диод ДЗПА
2
дrз•••дr5 Диод 2Д50ЗА
3,
ДI6
Светодиод АЛЗ07Б
,.
I
дI7, дI8 Диод ДЗПА
2
ДI9
Диод 2Д50ЗА
I·•
КЛI •••Кл4 клеммы
4
Кл5
Клемма
I
КнI, Кн2 Перек.лючате JIЬ PI6.6I8.092
2
Мк
Микрофон динамический капсюльный
МJЩ-IА
I
PI
Реле РЭС64Б _ РС4.569.744 П2
I
Р2
Реле РЭС43 РС4.569.203 П2
I
TI, Т2
Транзистор 2Т20IБ
2
ТЗ, Т4
Транзистор 2ТЗI2В
2
Т5
Транзистор МПIОБ
I
Т6
Транзистор МПI4Б
I
Т7, Т8
· Транзистор !1'40ЗБ
2
Т9
Транзистор 2ТЗI2В
'
I
ЭI
Мшq)осхема I40!ДIБ '
"
I
Э2, Эз
Микросхема I64JIA7
"
2
Э4
.
,.
' МИКросхема К237УН2
,.
I
-
Э5
,.
Розетка РГЗ.647.035
·r ..
•·
Примечание. Головка Гр2 О,25ГД-IО'"'290 намагничена про~ивопо­
ложно Гр!.
'
.
9

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
ПoCJie nребывания устройства при температуре ниже · о0с необ­
ходимо перед вКJIЮчением вццержать его прИ комнатной те~mературе
не менее 8 ч.
Работы по ремонту устройства доJIЖНЬI вшrолняться в антистати­
ческой одежде ИJШ с заземлеюmм кольцом (браслет.ом) на руке. Со­
против,,1ение эJiектрического заземления доJJЖНо 6ьr.rъ в пред~лах
от 0,5 до IO МОм. Контрольно-измерительные приборы и оборудование
также доJ.DКны быть заземлены.
Не допускается устанаВJIИВатъ устройство вблизи источников
тепла.
6. подrото:вкл УСТРОЙСТВА. к РАБОТЕ
Установка абонентских аmrаратов и подключение их к линии
связи дoJDitНЭ производиться в соответствии с рис.I и дополнительной
инструкцией по установке и монтаЖу, рассылаемой изготовителем
по запросу по'l'ре6и'l'еля.
Установите в специальные гнезда обоих аппаратов ба'l'ареи пи-
-
тания.
7. ПОРЯдОК РАБО'IЫ
.Ц11я проведения связи первый (вызывающий /;Юонент) должен:
нажать кнопку "JIOI" (прила1tение 3) на своем аппарате.;
О'l'ЦУСТИ'l'Ь кнопку пoCJie вКJIЮчения светового индика'l'ора;
произвес~rи :внзов абонента голосом (передать ин~р.1ацию) •
Второй (внзнваемнЙ) абонент принимает на . слух передаваемую
. инфор.шЦИIО
(в э'!'о время на ero аппарате светит индикатор над
юiопкой ":выкл"). ·
Дпя -передачи ответа второй ооонент дОJIЖен:
JЦWJ'l'Ь кнопку "ВКJI" на своем _ аппарате;
10

---- ---- ---
----·
-----
------------
~ 411 Кмf
Кмl
1'. А•
*
-
~
'
J•
1
•
1
•
•"
1
..
1
•
1R3
kfii 31.2
UA•
iul'
,4"
, tAtS
J2.3
'j.
'2
1
s, ••z•
~
1
•"
8'•1
-
21
~ :д•
•
Rll
Clf RH
Rll Cll
··-
"
,,
1
"
32.2
32.lt
3U
~AI С: Pt
0112 4•Afl
33.t
1{il 12в "
~---·
~1_!tt213-13
tВ5R25~~
·~1TI
• Дt2
[1~ n'\TI
i'Г-1'Knt
1
'#u-
2
-
....
~
•
'1
. ~At ;sl
11,1l1
R"(JR7 :
;:
С9
' 7Al1
1•21
''1 \ ''"'
'
:
RSI
11
1
св
'
1
11
,,~
-
:i: С2
!li : 1Kn3
1
:rдt3
.:i:· r r·
~2
At?
111
,1
=
.. ..
IR55*
""
1 1\ 11Knlt
I']
!RS
\
'
Rtl
Rlt
,, 49
-.
11
Rt RZ
11.
••
Ctlt }.~· 121 ~~
~1 1IК/15
11
31.lt
-
1"""71
• ~г.-
Dt
"
-·
R37
i{1-
1
r. ,тz
~"
+.~7
RtS* ~!2 r.
,;;
-
19
Tt \!1
Tlt
/t
::Clt 9 ~S
' \111
'
11
!.' t
"
-
11
1'·• ~
•
11
:;•
IRZZ
DZ
~.
1
1
RI
i JRП Rc•; -t; Ctt IR34
~~22-t; *
~ {•2
R6
~47
~21 ~ .CZ7:
t2
•
Мк
.
1Ko.n2__
ilC().113
__
iK111t
,
K.;; .;.n5;;... _.
t_: __
·1
•
1
•
11
li
.
1
)ш
tt
.
1
31t nr-u .са +Р.2111 j R33
\{о'
Н~
,~~
,..
Т7
мо
)RSO ~
r.I
+са~
'
1
3 2RtZ"ctD
1
1
;!!
)Т5 '-111
+ Cll
-
"+
\!
·:=
" :!:
tZ
Q
t RtD
,,z.
1
+:Ct3
tZ1t56
1Rllt
-1-
1
1 Rtlt
·:
пТ1
В,R••
+,. : Ct7
1
1 CIS Rltt
::•
: :Ctt ~ Rt5~
,... ,тs '111
=11
'
12
~1
1
•оъ
L______________ __
J.
.
--- ---------·-------------------
- -----
АППАРАТ AIOHEHTCKllii
СХЕМА 3AEKTPlllCECKAll ПPllHl&llПllAAbHAll

.-
.
'
-.
r1
11
11
,,
1------,
,.-----,,
r:'
11
111
11
1,2 - АБОНЕНТСКl..!Е _ АППАРАТЫ
3,4- РОЗЕТКU
Pi.ic.1. СхЕмА подкnючЕнuя
АБОНЕНТСКUХ АППАРАТОВ
"
rr,
2
1.r---
'1
11

отпустить кнопку после шслючени.я СJ:>етового индикатора;
ответить первшАу абоненту (передать ин~-орлацию).
Для возо61:овления . разговора . перв!>!й ~6онент )(О./]Жен повторить
iэсе указанные B!J',:JC операции•
Пасле . окончаюш разговора д.тrл отключения аШiаратов абоненты
ДOJDl1НiJ:
нажа Т-'> кн оп.ку "ВЫЮI" ;
отпустJ.>!ть клонку пос~е отключсю~я сигнальной лампы.
8. ХАРАКТЕРНЫЕ RZИСП?АВНОСТИ и ME;J',O.IJJ;l , их УСТРАПЕIШЯ:
Возможные неисправности и иетодыих устранения приведены
в табл. з.
9. СВИ.Щ."'ГFЛЬСТВО О IIPИE!1frШ
Устройство переговорное громкоговорящее Гранит-У заводские
номера аппараiов631Ч3 !1 -~ 6-S :Z 'i Ot соответствует техничесю11v1
условиям PГI.220.0I8 ТУ и признано годным 1-: эксп;г1атации~---""'
1
.'
~ ~·,
Дата выпуска LХ_!!__-:!_~~- _,
9.
,\ Представитель ОТК ,
, ,.,
;.1.П
~~
"
.
.
,
-
j]~
/
J),
предприятия СУ i-c e"-~.._L--;;-.
\ '-'
' (подпись) /
\~
- , <1fa1,; , "о.\\
'"'·•-...... ~~......"
'
IO. ЗЛКЛКJЧИШЕ ПРЕДСТАВИТЕЛЯ 3дl{А3ЧИКА
Устройство переговорное громкоговорящее Гранит...У соответс­
вует техническим урловия:л РГI.220.018 Т~ и п:rизнано годным для
эксплунтации.
"-?
Представитель заказчи1са_~
-- ..-
(подпись)
12

Таблица 3
ПЕРЕЧЕНЬ
наиболее часто встречающихся 1-):JIИ возможных неисправностей
'
Наименование пеисправ-
Dероятная
. iЛеrод
Приме
ности, внешнее прояв-
причина
устранения
ление и дополнительные
чание
признаки
I. При нажатии УJюпки не Обрыв цепи
Устранить
ВI\.11I0Ча е тся световой
питания.
неисправность
сигнал, нет связи
в цепи пита-
ния.
2. При нажатии кнопки не
Неисправен
Заменить
включается световой
световой
световой
сигнал, связь есть.
индикатор.
индикатор.
з . При нажатии щюпки
Неисправен
Заменить шнур .
световая сигнализация
шнур.
включается, связи нет.
Неисправен
Проверить режимы
усилитель
работы тран-
мощности и.ли зисторов и мик-
микрофснный
росхем. Найти
усилитель .
неисправность
и устранить.
4 . Через 12 с после окон- Неисправно
Проверить режимы
чания разговора не от-
реле време-
работы транзис-
I\ЛЮчается световой ин-
ни или клю-
торов TI-T4, Т9
дика тор .
чиIи2.
5. Связь осуществляется
Неисправен
Проверить режиwш
только в одну сторону .
усилитель
~аооты мш<росхем
'
МОЩНОСТИ И.ЛИ
I,Э4 и т~анзис-
микрофошшй
торов Т5- 8.
усилитель.
П .r:t\PAНTИ.VJНUE ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие устройства
техническим условиям при соблюдении потре6итеJJе'М условий эксплуа­
тации, транспортирования и хранения установленных техническими
ус.ловиями РГ1.220.ОI8 ТУ и эксплуатационной ДОI<JМентацией.
Срок гарантии устанавливается 18 месяцев (12 месяцев эксплуа­
тации и 6 месяцев хранения) со дня отгрузки устройства заказчику~
При увеличении срока транспортирования и хранения соответсвен­
но уменьшается срок эксплуатации.
13

I2. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ
В случае отказа в работе устройства и.ли отдельнюс его узлов
в период гарантийного срока необходимо сQставить технически
о6основаннвй акт о повреждении и вместе с па_спортом отправить
в адрес предпрwгw.я-изготовитеJIЯ.
14
\

IЗ. СВЕДЕНИЯ 0 ,ХРАНЕЯИИ
Дата
Условия хранения
ДOJJZНOC'l'Ь t ~и
подпись щща, ответствен-
установки cwrrия с
ноrо за хранение
на хрене- хранения
ние
'
'
<
-
'
\
;
J
,,
"
·.
·i
"'
. ~"."," ",,..
'
15

I4. CВ:JЩEНllil О ДВИЖЕНИИ И РАБЬтЕ ПРИ ЭКСПЛУАТАЦИИ
.
,.
.
.
-
~~
'
Поступило ,
· Число' часов работы
Отrtрав.лено
Подпись'
~--~~~---~..-.--~~~~~....-~~~~+-......~~~..-~-......,.отnетст-
Наименование
с начала · с мОМеита
·н'аимено-
:венного
организации , Д~та эксплуа~ поступле- ванне ор- Дата · .mща
(откуда)
тации
ния
ганизации ... ,
(~<уда) .
16

Щата и
время
отказа ·
I5.УЧЕТ НЕИСПРАВНСЮТЕй пm ЭКСПЛУАТАЦИИ и их КРАТКИЙ АНАЛИЗ
Характер ·:
(внеlШ!ее · ·.
дрq$.nение)
неисправности
' ;:'
Причина отказ~ Меры прИНяТые по
(.не.ис.правност~) . устранению отка.;...
а "J:a~e тип, з:а {неисправнос-
·о~емн,ый номер ти) ,расход , зип,
и с1_Ммарная: на- '<>тмет:ка .с надJIЭВ-
ра~..отка часов лении ре'Кламации
· ~Raзaвmero
"
элемента
<!.'
.~
'
Краткий ,
анализ
неисправ- ·
ности
17

.....
со·
г-,
1
1
1
ПРwnожение i
АППАРАТ А60НЕНТСКИЙ
АППАРАТ АБОНЕНТСКИЙ
--- ---- ---- ---
-
--- - --- - -----,
Кн! Кн2
1
:
Кн2 Кн1
L...!л._/
1
~
1·!
11·
'--------
1
.
··:·1 i
1
Р2,
1
1
1
1
'
L ____
!:/СТРОЙСТВО ПЕРЕГОВОРНОЕ ГРАНИТ V
СХЕМА ЭЛЕКТРИЧЕСКАЯ ФУНКЦИОНАЛЬНАЯ.

tt)
w
:s
:r
w
3Е
С1
<
:::s;
а..
с::
пш
ШII
n
--
]
_,
_._
1
~
~
:::s:
d)
•:S:
:s
х:
3
w
::z:
са
•::S:
:s
-: :t:.
u
t-
:t:
w
:с
c:J
i.a
<
t-
<(
n.
<(
с:
оо~ с:
<
ОПi
19

-
,
\
