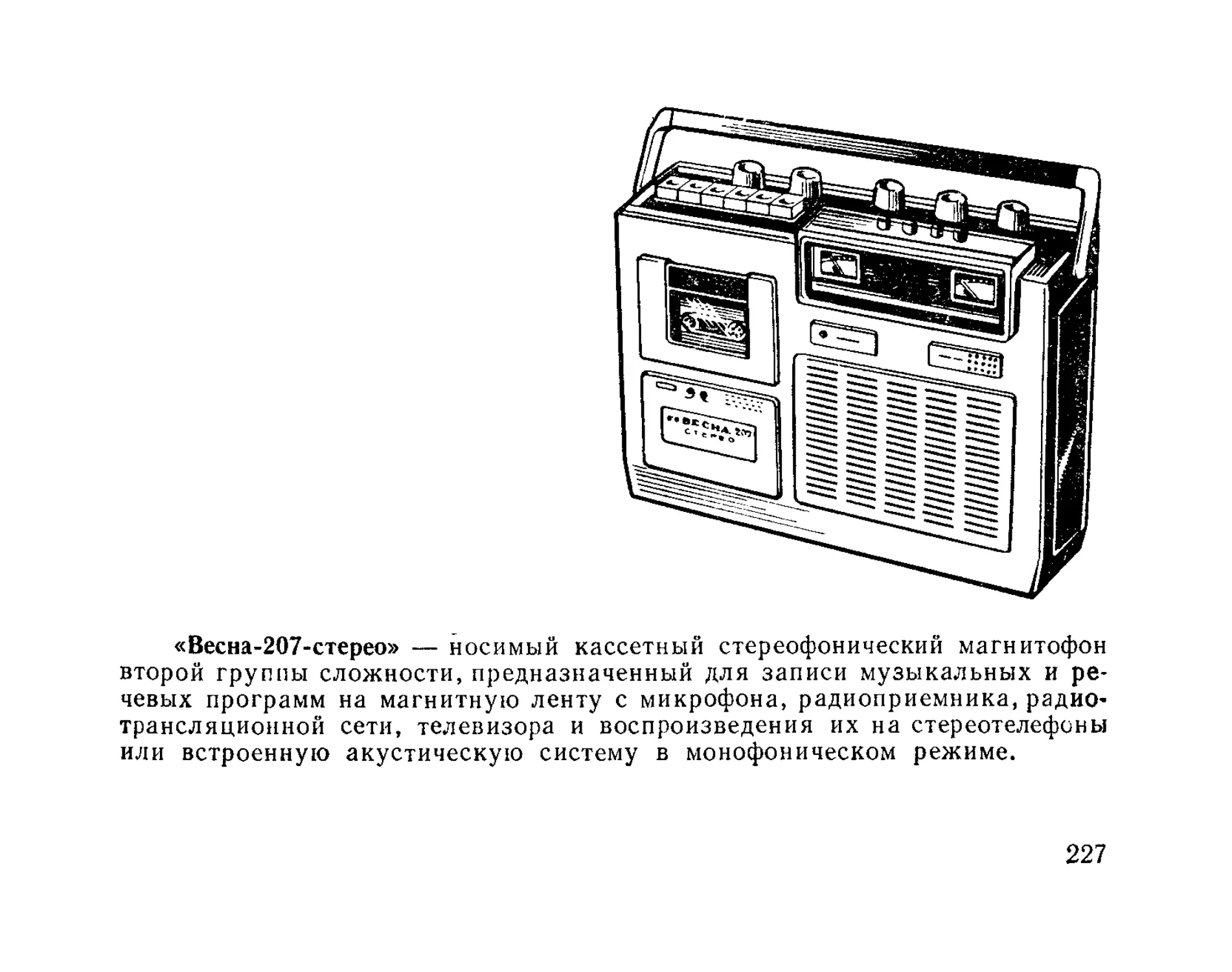

«Весна-207-стерео» — носимый кассетный стереофонический магнитофон
второй группы сложности, предназначенный для записи музыкальных и ре-
чевых программ на магнитную ленту с микрофона, радиоприемника, радио-
трансляционной сети, телевизора и воспроизведения их на стереотелефоны
или встроенную акустическую систему в монофоническом режиме.
227
Основные технические данные
Ширина магнитной ленты, мм	....	3,81
Скорость движения ленты, см/с............... 4,76
Число записываемых и воспроизводимых до-
рожек ...................................... 4
Длительность непрерывной записи и воспро-
изведения на одной дорожке, мин ....	30
Длительность перемотки, не более, с .... ПО
Чувствительность для входа, не хуже, В:
«Микрофон»	. . .	0,0002
«Радиоприемник»....................... 0,01
«Звукосниматель» ......................... 0,5
«Линия»...............................10...30
Входное сопротивление каналов, кОм:
«Микрофон» ............................. 0,6
«Радиоприемник» ........................ 25
«Звукосниматель» .......................470
«Линия»..................................60
Относительный уровень шумов в канале запи-
си-воспроизведения при использовании ленты с
рабочим слоем, дБ:
без системы шумопонижения:
Fe2O з................................
СгО2................
с системой шумопонижения:
Fe2Os ................................
СгО2..................................
Относительный уровень стирания, не более, дБ
Коэффициент гармоник, не более, % ... .
Коэффициент детонации, не более, % .
Полоса воспроизводимых звуковых частот при
использовании ленты с рабочим слоем, Гц:
Fe2O3.................................
СгО2..................................
Частота тока подмагничивания, не менее, кГц
Выходная мощность, Вт:
номинальная ..............................
максимальная .........................
Регулировка тембра звуковых частот, не менее,
дБ........................................
Источник питания..........................
50
52
54
56
65
4
0,25
Напряжение питания, В
Потребляемая мощность, Вт
Габаритные размеры, мм
Масса, кг .............
40... 12500
40... 14'000
50
1
2
6
6 элементов типа 373
«Орион-М», 7 элементов ти-
па А343 или сеть 50 Гц
напряжением 220 В
9
10
365 X 305 X 104
. 4,6
Принципиальная схема. Электрическая схема (рис. 93) и конструкция
магнитофона состоят из следующих блоков (рис. 94): комбинированного уси-
лителя (А/), платы соединительной (АЗ), усилителя записи (АЗ.У), усилителя
воспроизведения (АЗ.2, АЗ.З), системы шумопонижения (АЗ.4, АЗ.5), меха-
низма транспортирования магнитной ленты (А4), автостопа (А4.1), схемы
электронной регулировки частоты вращения двигателя (А4.3), усилителя
34 (А5), регуляторов тембра (Ав) и блока питания (А7).
Комбинированный усилитель (А/) состоит из двухканального каскада
стрелочного индикатора, двухканального каскада пикового индикатора и
системы автоматической регулировки уровня записи (АРУЗ), микрофонного
и согласующего усилителей. Каскад стрелочного индикатора выполнен на
двухканальной микросхеме DAI. С помощью резисторов Rl, R2 осуществля-
228

229
АЗ
A3J
АЗ. 2
АЗ.З
ДХ4 fl!5
/й
/5/
№'
fK
*<
П<
П*
Я.
Ю<
В.
4<
5<
f4
л
/52
2.
5.
X5J
^ЛЛАЛЛА|


3
и
я
=h
Я? p
/4
58

mtt
\915
к#
lets
|ЛГ7“
pW—.
1 УТЛ
nl-11' КОЯя
№Ш Й
Шг|
Sr-1
96270л
gj .. 1,
Я22\
22л\

2F
№
5^1
х»
»°i
V9
im
НЗ
&Й
ПТШ0
ВЕЙ1_5
V73
ктш
ш
№№
|Hh?
шв "
\929
\Юк
№ XTXIB
® да/./
Tlh X1S7BM
чх*д_ ---------
92
570л I .. I
Sh Жм/г
** IWI
ал[
97 570 л . ‘
чймл
XS10
VT15
Х73155
Я54 Юл
5мл
ft/ ЖШ Я45
"* 220л 270к 220л д4
Г24 Юли
XS9
Х5Л ГТ
017 50мл \ЯМ 5,Вл
.,(—-fH
ijj d-CX
‘	0022мл Я35Ю
575	I-Oi-H
77

\ЖЗГ
№г
R3619
Я37 &1л
XX
V77
mse
1*1
.932
\3л
938 $1*
576
КТ8/5А
Об 56 lt
if	Un _L Ti,
ш	*JJ
UfXXS «Юк
1;с№
~Г(1047мк
я
J4
а
361.2
а
р~г------
Z3G_____
3
V79 I
К73Ю2ПЛ
т
ш
v nt,
цхги
939
\947
______ю_
sett 1
02210км
2
\'ДЯВ9
JV71Q
/173156
Я5307л	Я52 ЮОл
г
XS11
230
в
xst
It
Рис. 93. Принципиальная электрическая схема магнитофона «Весна-
207-стерео»:
а—блок комбинированного усилителя; б— блок усилителя записи; в—блок уси-
лителя 34; г — блок соединительной платы; д — блок электронной регулировки
частоты вращения двигателя; е—блок питания; ж—блок шумопонижения; ?—•
блок автостопа; и — блок усилителя воспроизведения; к — блок механизма транс-
портирования магнитной ленты; л — блок регуляторов тембра
232
их 1SX
233
ется установка стрелки на ноль. Пиковый индикатор и система АРУЗ вы-
полнены на микросхеме DA2. Резисторами R3, R4 осуществляется регулиров-
ка момента свечения диодов HL1, HL2.
Микрофонный усилитель выполнен на транзисторах VT5, VT6, по схеме
со встречной динамической нагрузкой. Эта схема позволяет получить боль-
шой коэффициент усиления при малых искажениях. Коэффициент усиления
регулируется аттенюатором (VT3, VT9). Резисторами R48, R49 устанавли-
вается режим работы транзисторов VT3, VT9-, VT4, VT10. Согласующий уси-
литель выполнен на микросхеме DA3. С помощью резистора R38 устанавли-
вают глубину отрицательной обратной связи. Конденсаторы С20, С26 пред-
назначены для устранения самовозбуждения микросхемы.
Соединительная плата состоит из генератора стирания и подмагничива-
ния, линейного усилителя, электронных ключей, усилителя записи, двух
усилителей воспроизведения и двух динамических систем шумопонижения.
Генератор стирания и подмагничивания выполнен на транзисторах VT5,
VT6. С помощью резистора R45 осуществляют регулировку тока подмагничи-
абочим слоем Fe2O8, a R42 —СгО2, При
использовании магнитной ленты с рабо-
чим слоем СгО2 увеличение мощности
стирания и тока подмагничивания про-
Рис. 95. Кинематическая схема механиз-
ма транспортирования магнитной ленты
магнитофона «Весна-207-стерео»:
/ — магнитные головки; 2—магнитная леита;
3— промежуточный ролик; 4, 7. 12 — резино-
вый ремень; 5 —левый узел; 6 — электродвига-
тель; 8 — счетчик ленты; 9 — ролик перемотки;
10 — правый узел; 11— ролик подмотки; 13 —
маховик; 14 — ведущий вал; /5— прижимной
ролик
изводится электронным ключом (VT7). Фильтры-пробки (L1C10, L2C13)
предназначены для предотвращения проникания частоты генератора в уси-
лители (АЗ).
Линейный усилитель (АЗ) выполнен на микросхеме DA1. Резистором
R11 регулируется чувствительность усилителя. Линейный усилитель выпол-
няет также функцию коммутации сигналов, подаваемых в режиме затеи
и воспроизведения на систему шумопонижения. С помощью электронного
ключа (VT1, VD1, VT3) отключаются цепи усилителя записи от универсаль-
ной головки в режиме воспроизведения, а транзистором VT10 — сигнальная
цепь микрофона.
Усилитель записи (АЗ.Г) выполнен на микросхеме DA1. Коррекция ЧХ
в области НЧ осуществляется цепочкой C11R11R13, а в области ВЧ —
C3R4L1.
Усилитель воспроизведения (АЗ.2, АЗ.З) выполнен на транзисторах
VT2, VT3. Отключение усилителя воспроизведения от универсальной голов-
ки в режиме записи осуществляется с помощью транзистора VT1 и диоДа
VD1. Подъем ВЧ производится резонансным контуром L1C6R14. Коррекция
ЧХ на НЧ выполняется элементами R12C7, на средних частотах — R11R13
и R11R13C8R15. С помощью транзистора VT4 осуществляется переклю-
чение постоянной времени усилителя при переходе лент с разным рабочим
слоем.
Система шумопонижения (А3.4, АЗ.5) выполнена на микросхеме DA1.1.
Система шумопонижения состоит из вычитающего устройства (DA1.1), управ-
ляемого ФВЧ (VT1, R8C3), сумматора (R1R11), взвешивающего фильтра
(R13C8, C10—DA1.2) и каскада АРУ (DA1.2).
Регуляторы тембра (А6) представляют собой четырехполюсник с пере-
менной ЧХ и обеспечивают раздельную регулировку тембра по НЧ резисто-
ром R2, по ВЧ — резистором R5 и громкости — резистором R12. Для согла-
сования выходного сопротивления регуляторов тембра с входным сопротив-
лением усилителя мощности используются транзисторы VT1, VT2.
234
235
3
Рис. 96. Расположение узлов и деталей на платах соединительной (а), уси-
лителя записи (б), усилителя воспроизведений (в), усилителя 34 (г), бло-
ка питания (д), комбинированного усилителя (е), блока электронной регу-
лировки частоты вращения двигателя (ж), регуляторов тембра (в), систе-
мы шумопонижения (и), автостопа (к) магнитофона «Вега-207-стерео»
236
Усилитель мощности (45) выполнен на микросхеме DA1. Усилитель
охвачен глубокой отрицательной обратной связью (R4C4). Коррекция ЧХ
в области НЧ осуществляется цепочкой С4С10С11, а в области ВЧ — цепоч-
кой С6С7. Возбуждение усилителя на ВЧ устраняется цепочкой R6C9.
В магнитофоне предусмотрена система автостопа (А4.1). Управляющий
датчик расположен на правом узле. Он представляет собой непрерывно за-
мыкающиеся и размыкающиеся контакты. Приостановке правого узла проис-
ходит появление запирающего напряжения на базе транзистора VT1. Это
приводит к открыванию транзисторов VT2, VT3. Ток с выхода этих транзи-
сторов поступает на усилитель мощности (VT5, VT6), который приводит
в движение электромагнит, и двигатель останавливается.
В магнитсфоне применена электронная регулировка частотой вращения
двигателя (А4.3). Электрическая схема блока электронной регулировки ча-
стотой вращения двигателя магнитофона «Весна-207-стерео» по многим кон-
структивным решениям аналогична системе управления двигателем электро-
фона «Электроника-ЭФ-017-стерео». Отличие состоит в конструкции ДПР.
Обмотки трансформаторов ДПР служат нагрузкой мультивибратора (VT17,
VT19). Ключами каждой фазы силовой обмотки являются транзисторы
(VT23...VT28). Регулятор частоты вращения выполнен на транзисторах
VT20...VT22. На транзисторе VT16 выполнен стабилизатор напряжения.
Блок питания состоит из силового трансформатора Т1, двухполупериод-
ного выпрямителя (VD2) и стабилизатора напряжения (VT1...VT3).
Механизм транспортирования магнитной ленты приводится в движение
электродвигателем 6 (рис. 95). Вращение от двигателя с помощью резинового
ремня 4 передается на маховик 13 ведущего вала 14. В режиме работы левый
и правый узлы растормаживаются, ролик 15 прижимается к ведущему валу,
а ролик подмотки 11 к правому узлу и магнитная лента приводится в дви-
жение.
При перемотке влево растормаживается левый узел. Промежуточный
ролик 3 прижимается к ролику перемотки, который входит в зацепление
с левым узлом. При перемотке вправо ролик перемотки 9 входит в зацепление
с правым узлом, приводя его во вращение.
Управление механизмом транспортирования магнитной ленты осуществ-
ляется с помощью переключателя клавишного типа.
Конструкция и детали. Корпус магнитофона выполнен из ударопрочного
полистирола. Органы управления расположены на верхней лицевой панели
корпуса. На задней панели корпуса расположены гнезда для подключения
датчиков сигнала и отсек для источника питания.
Схема магнитофона собрана на отдельных платах из фольгированного
гетинакса. Расположение узлов и деталей на платах показано на рис. 96.
В магнитофоне применены: резисторы R2, R11, R42, R43, R45, R46
(АЗ), R1...R4, R22, R48, R49 (Al), R14 (АЗ.2, АЗ.З), R2, R5, Rll, R12 (46),
R2 (А5) типа СПЗ; R1 (А2), R6 (А5), R15 (А7), Rl, R2 (шасси) — типа МЛТ;
остальные — типа ВС-0,125; конденсаторы С20, С21 (А1) —типа К10; С28,
С29, С34 (47), С1...С7, С16, С18 (АЗ), СЗ...С6, СП, С12 (А3.1), С2, С6...С8
(АЗ.2, АЗ.З), СЗ, С5, С8, СИ (А3.4, АЗ.5), С1, С6, С7, СЮ, СИ (45), С1...С5
(45) — типа К73; С14 (43) — типа КЗ 1; остальные — типа К50.
Краткие данные намоточных узлов. Трансформатор генератора Т1:
обмотка 3—4, 4—5 — 12 витков, обмотка 9—10 — 45 витков, обмотка 10—
И —60 витков; все обмотки намотаны проводом ПЭВТЛ-2 диаметром
0,2 мм. Катушки коррекции LI, L2: 526 витков из провода ПЭВТЛ-2 диамет-
ром 0,1 мм. Катушки фильтра LI, L2: 240 витков из провода ПЭВТЛ-2 диа-
метром 0,12 мм. Силовой трансфор-
матор Т1: обмотка 1—2 — 1080 вит-
ков из провода ПЭВТЛ-2 диаметром
0,14 мм, обмотка 3—4— 156 витков
из провода ПЭВТЛ-2 диаметром
0,5 мм.
237
