Чувствительность, не хуже:
максимальная в диапазонах:

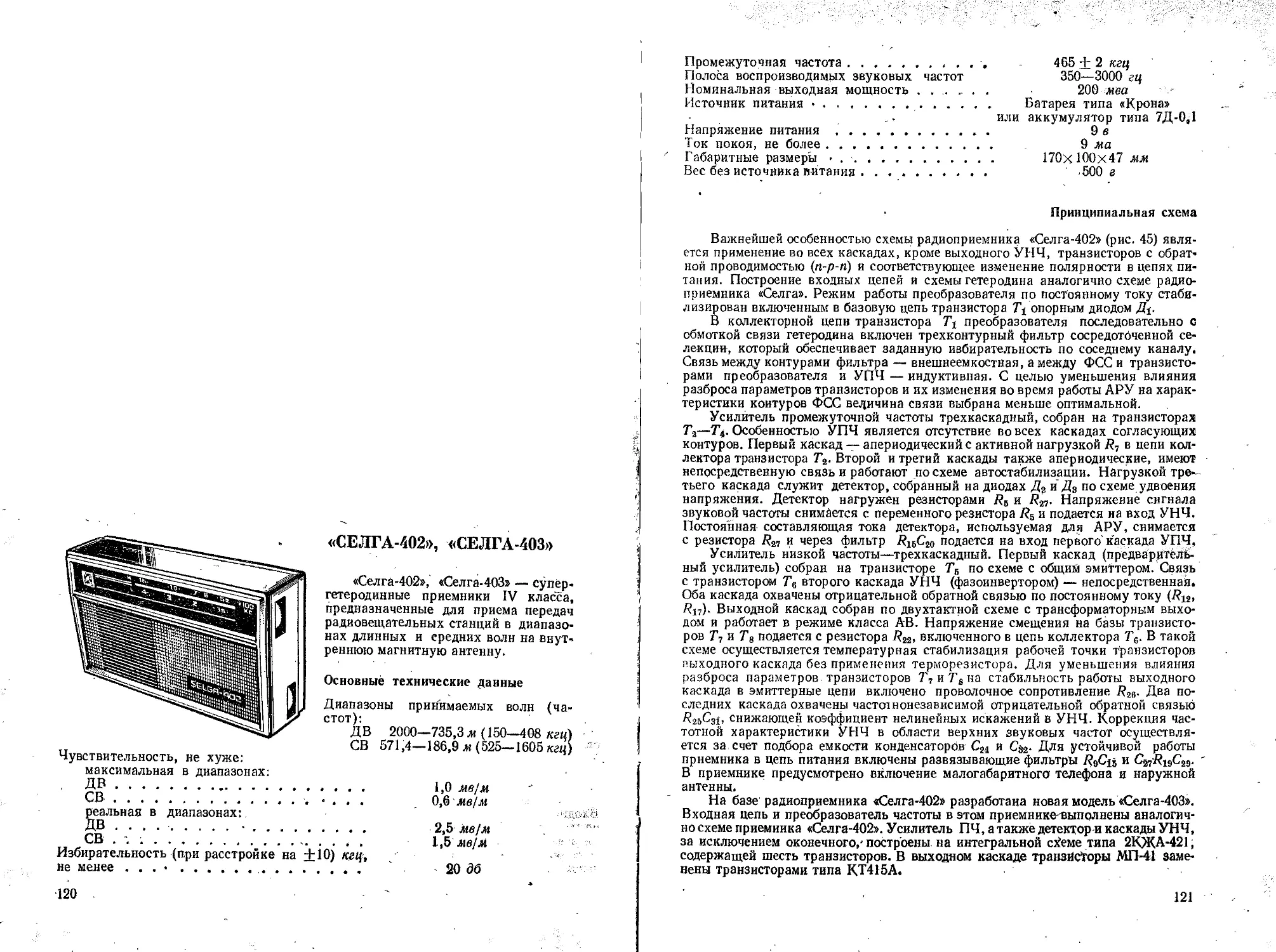

«СЕЛГА-402», «СЕЛГА-403»
«Селга-402», «Селга-403» — супер-
гетеродинные приемники IV класса,
предназначенные для приема передач
радиовещательных станций в диапазо-
нах длинных и средних волн на внут-
реннюю магнитную антенну.
Основные технические данные
Диапазоны принимаемых волн (ча-
стот):
ДВ 2000—735,3 м (150—408 кгц)
СВ 571,4—186,9 м (525—1605 кгц)
ДВ..................................
СВ..........................  •	. . .
реальная в диапазонах:
ДВ . . . ..........................
СВ . . .............................
Избирательность (при расстройке на ±10) кгц,
не менее . . . .......................
1,0 мв/м
0,6 jhb/jh
2,5 Мв/м
1,5 мв/м
20 дб
120
Промежуточная частота.................... -	465 + 2 кгц
Полоса воспроизводимых звуковых частот	350—3000 гц
Номинальная выходная мощность , ......... 200 мва
Источник питания •....................... Батарея типа «Крона»
или аккумулятор типа 7Д-0.1
Напряжение питания ...................... 9 в
Ток покоя, не более...................... 9 Ata
Габаритные размеры • .................... 170x100x47 мм
Вес без источника витания................ 500 г
Принципиальная схема
Важнейшей особенностью схемы радиоприемника «Селга-402» (рис. 45) явля-
ется применение во всех каскадах, кроме выходного УНЧ, транзисторов с обрат-
ной проводимостью (п-р-п) и соответствующее изменение полярности в цепях пи-
тания. Построение входных цепей и схемы гетеродина аналогично схеме радио-
приемника «Селга». Режим работы преобразователя по постоянному току стаби-
лизирован включенным в базовую цепь транзистора Т± опорным диодом Др
В коллекторной цепи транзистора преобразователя последовательно о
обмоткой связи гетеродина включен трехконтурный фильтр сосредоточенной се-
лекции, который обеспечивает заданную избирательность по соседнему каналу.
Связь между контурами фильтра — внешнеемкостная, а между ФСС и транзисто-
рами преобразователя и УПЧ — индуктивная. С целью уменьшения влияния
разброса параметров транзисторов и их изменения во время работы АРУ на харак-
теристики контуров ФСС величина связи выбрана меньше оптимальной.
Усилитель промежуточной частоты трехкаскадный, собран на транзисторах
Тг—Тр Особенностью УПЧ является отсутствие во всех каскадах согласующих
контуров. Первый каскад — апериодический с активной нагрузкой Rq в цепи кол-
лектора транзистора Т2. Второй и третий каскады также апериодические, имеют
непосредственную связь и работают по схеме автостабилизации. Нагрузкой тре-
тьего каскада служит детектор, собранный на диодах Д2 и Д3 по схеме удвоения
напряжения. Детектор нагружен резисторами и Rm. Напряжение сигнала
звуковой частоты снимается с переменного резистора Д8 и подается на вход УНЧ.
Постоянная составляющая тока детектора, используемая для АРУ, снимается
с резистора Д27 и через фильтр Т?Х5С20 подается на вход первого’ каскада УПЧ,
Усилитель низкой частоты—трехкаскадный. Первый каскад (предваритель-
ный усилитель) собран на транзисторе Тл по схеме с общий эмиттером. Связь
с транзистором Тл второго каскада УНЧ (фазоинвертором) — непосредственная.
Оба каскада охвачены отрицательной обратной связью по постоянному току (Д12,
Ди). Выходной каскад собран по двухтактной схеме с трансформаторным выхо-
дом и работает в режиме класса АВ. Напряжение смещения на базы транзисто-
ров и Та подается с резистора Д22, включенного в цепь коллектора Т6. В такой
схеме осуществляется температурная стабилизация рабочей точки транзисторов
выходного каскада без применения терморезистора. Для уменьшения влияния
разброса параметров , транзисторов Т^иТ^на стабильность работы выходного
каскада в эмиттерные цепи включено проволочное сопротивление. Д2в. Два по-
следних каскада охвачены частотнонезависимой отрицательной обратной связью
^25^31, снижающей коэффициент нелинейных искажений в УНЧ. Коррекция час-
тотной характеристики УНЧ в области верхних звуковых частот осуществля-
ется за счет подбора емкости конденсаторов С24 и С32. Для устойчивой работы
приемника в цепь питания включены развязывающие фильтры Rfin и C^R^C^. '
В приемнике предусмотрено включение малогабаритного телефона и наружной
антенны.
На базе радиоприемника «Селга-402» разработана новая модель «Селга-403».
Входная цепь и преобразователь частоты в этом приемнике выполнены аналогич-
но схеме приемника «Селга-402». Усилитель ПЧ, а также детектор и каскады УНЧ,
за исключением оконечного,'построены на интегральной скеме типа 2КЖА-421;
содержащей шесть транзисторов. В выходном каскаде транзисторы МП-41 заме-
нены транзисторами типа КТ415А.
121
Рис. 45. Принципиальная электрическая схема радиоприемника «Селга-402» (переключатель диапазонов в по-
ложении СВ).
Конструкция и детали
Приемник «Селга-402» помещен в пластмассовый корпус. В отличне от модели
«Селга» в нем примени унифицированные конструкции контуров ПЧ и гетеродина,
установлен новый переключатель диапазонов повышенной надежности, метал-
лическая решетка корпуса заменена пластмассовой, являющейся стенкой кор-
пуса, применено металлизированное пластмассовое обрамление. Акустическая
система Нриемника «Селга-402» аналогична акустической системе модели «Селга»,
Рис. 46. Расположение узлов и деталей на плате радиоприемника
«Селга-402».
в ней использован громкоговоритель 0,25ГД-1.; Кинематическая схема верньер-
ного устройства аналогична схеме приемника «Селга». Расположение деталей
и узлов на плате дано на рис. 46. В радиоприемнике «Селга-403» применен гром-
». коговоритель 0.5ГД-21, питание осуществляется от шести элементов типа 316,
габаритные размеры 195 X 95 X 50 мм, вес 650 г.1
В приемнике «Селга-402» применены: резисторы —типа СПЗ-Зб, —
проволочный, остальные резисторы типа УЛМ-0,12; конденсаторы С4, С6, Cj0,
Сц —типа КПК-М, Ct, Св, С7, Сщ, С/д. C2j, С9 — типа КТ-1 а, Сц, С17, Сц — типа
ПМ-1, Cg, С23, Cgg, С34 — типа КД-2а, Cfg. С7$, Суц, C2g, Сд9, С21, Cgg — типа
МВМ, остальные — типа ЭМ.
Данные катушек индуктивности приемника «Селга-402» и распайка выводов
приведены в табл. 23, а трансформаторов — в приложении 1.
к 23. Данные катушек индуктивности радиоприемника «Селга-402»
Обозна- чение по схеме	Наименование катушки	Номер . вывода	Марка и диаметр провода, мм ,	Число витков	Индуктив- ность, мкгн	Распайка выводов
L1	Антенная СВ	 Катушка связи		1—2. 3—4	ЛЭШО 7x0,07 ПЭВ-2 0,16	63 6	375±10%
L3 L*	Антенная ДВ . ,	..... Катушка связи		5—6 7—8	ПЭВ-2 0,16 ПЭВ-2 0,16	240 20	500±10%
' Ll	Гетеродинная СВ	 Катушка связи		1—2 3—4—5	ПЭВ-2 3x0,06 ПЭЛО 0,1	128 10	180+10%
L, L,	Гетеродинная ДВ	 Катушка связи		1—2 3—4—5	ПЭВ-2 0,1 ПЭЛО 0,1	220 13	580±10%
LV *-10	Катушка связи	 ФСС!		1—2 3—4	ПЭЛШКО 0,1 ПЭВ-2 5x0,06	50 70	117±10%	2 1	• © • • ©	4. ].?
I'll	ФСС2		1—2	ПЭВ-2 5X0,06 .	70	117+10%		•	Ф • ©	©	2 /
412 413 П p	ФССз		 Катушка связи им ечанйе. Распайка выводов кату	1—2 3—4 шек Д,—LB ана	ПЭВ-2 5x0,06 ПЭЛШКО’ 0,1 Логична распайке соол	70 4 »етствующих ка	117±10% тушек радиопри	1 2 емника «С	•	© • •	« -елга*.	4 3
