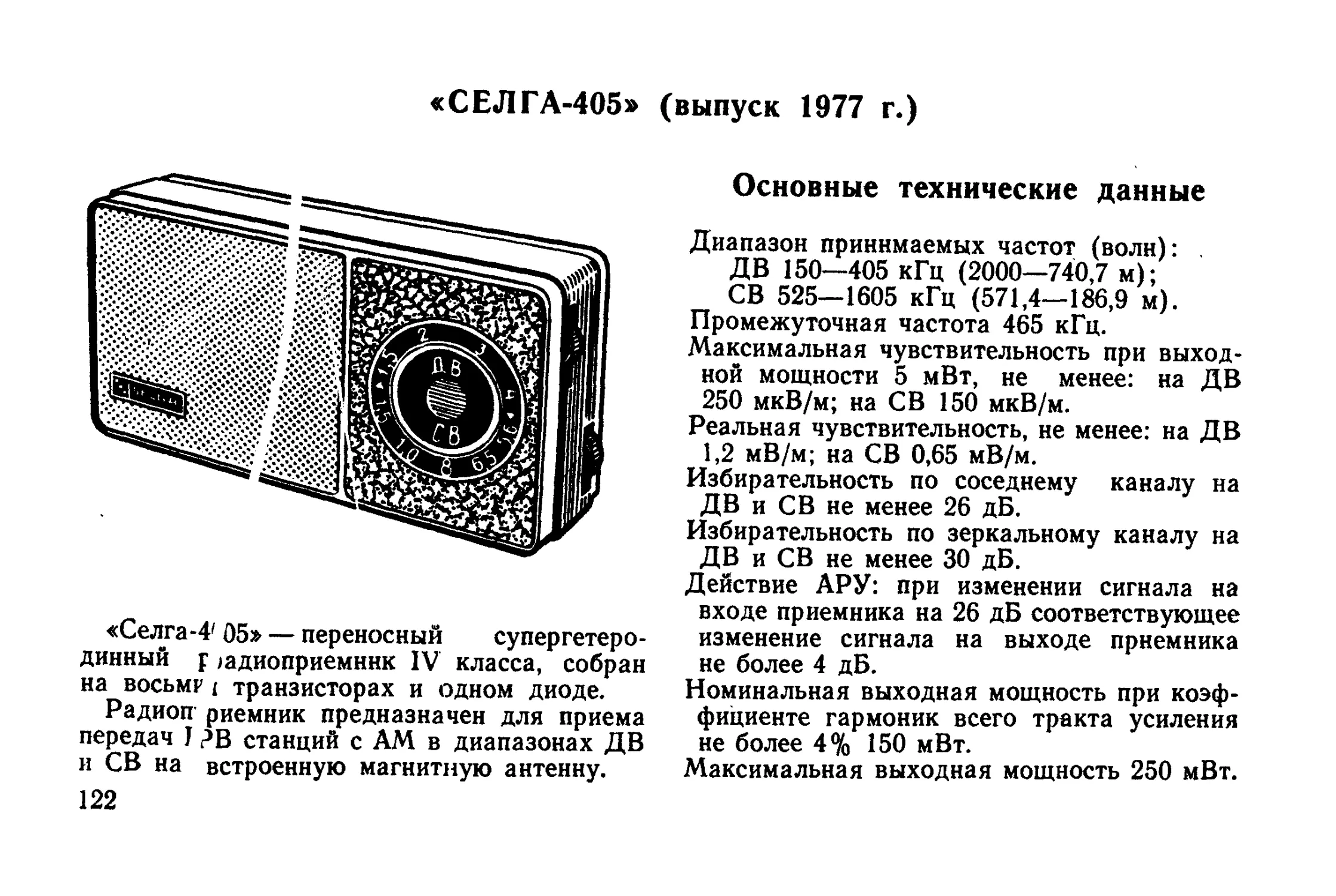

«СЕЛГА-405» (выпуск 1977 г.)

«Селга-Ф 05» — переносный супергетеро-
динный р радиоприемник IV класса, собран
на восьмг { транзисторах и одном диоде.

Радиол риемник предназначен для приема
передач J ?В станций с АМ в диапазонах ДВ
и СВ на встроенную магнитную антенну.

122

Основные технические данные

Диапазон принимаемых частот (волн):

ДВ 150—405 кГц (2000—740,7 м);

СВ 525—1605 кГц (571,4—186,9 м).

Промежуточная частота 465 кГц.

Максимальная чувствительность при выход-
ной мощности 5 мВт, не менее: на ДВ
250 мкВ/м; на СВ 150 мкВ/м.

Реальная чувствительность, не менее: на ДВ
1,2 мВ/м; на СВ 0,65 мВ/м.

Избирательность по соседнему каналу на
ДВ и СВ не менее 26 дБ.

Избирательность по зеркальному каналу на
ДВ и СВ не менее 30 дБ.

Действие АРУ: при изменении сигнала на
входе приемника на 26 дБ соответствующее
изменение сигнала на выходе приемника
не более 4 дБ.

Номинальная выходная мощность при коэф-
фициенте гармоник всего тракта усиления
не более 4% 150 мВт.

Максимальная выходная мощность 250 мВт.
Полоса воспроизводимых звуковых частот
315—3150 кц.

Среднее звуковое давление в полосе воспро-
изводимых звуковых частот не менее
0,2 Па.

Источник питания: шесть элементов типа
316 или аккумулятор типа 7Д-01.

Напряжение питания 9,0 В.

Ток, потребляемый приемником, при отсут-
ствии сигнала не более 10 мА.

Работоспособность приемника сохраняется
при снижении напряжения батареи пита-
ния до 3,5 В.

Габаритные размеры 192X100x50 мм.
Масса 680 г.

Принципиальная электрическая
схема

Входная цепь. Катушки входных контуров
СВ L1 и ДВ L3 и соответствующие им ка-
тушки связи L2 и L4 намотаны на фер-
ритовый стержень магнитной антенны
(рис. 1.121). При работе радиоприемника в
диапазоне ДВ катушки входных контуров
L1 и L3 соединяются последовательно, а
при работе в диапазоне СВ катушка L3
(ДВ) замыкается накоротко. Связь вход-
ных контуров с базой транзистора VT1 пре-
образователя частоты индуктивная. Наруж-
ная антенна к входным контурам подклю-
чается через конденсатор связи С6.

Преобразователь частоты собран на тран-
зисторе VT1 по схеме совмещенного гетеро-
дина. Гетеродин работает по индуктивной
трехточечной схеме. Напряжение входного
сигнала подается на базу транзистора VT1,
а напряжение гетеродина — на его эмиттер.
В коллекторную цепь транзистора VF1
включен двухконтурный полосовой фильтр
L10, С16 и Lil, С18 с емкостной связью

(С 17). Он обеспечивает полосу пропускания
7—8 кГц на уровне —6 дБ. Связь полосо-
вого фильтра с коллекторной цепью тран-
зистора VT1 и с базой транзистора VT2
первого каскада УПЧ индуктивная.

Максимальная чувствительность приемни-
ка по ПЧ с базы транзистора VT1 10—
15 мкВ при выходном напряжении на на-
грузке УЗЧ 0,65 В.	/

Усилитель ПЧ и детектор. Трехкаскадный
УПЧ построен на транзисторах VT2 — VT4,
включенных по схеме ОЭ. Первый каскад
УПЧ выполнен по апериодической схеме на
транзисторе VT2, второй и третий каска-
ды — по схеме с непосредственной гальва-
нической связью на транзисторах VT3 и
VT4. В коллекторную цепь транзистора
VT4 включен широкополосный контур L13,
С32 с полосой пропускания 35—40 кГц на
уровне —6 дБ. Для обеспечения стабильной
работы выходного каскада УПЧ введена
нейтрализация внутренней обратной связи
транзистора VT4.

Детектор выполнен на диоде VD1. На-
грузкой детектора служит резистор. регуля-
тора громкости R7, со средней точки кото-
рого напряжение сигнала звуковой частоты
подается на вход УЗЧ.

Для системы АРУ используется постоян-
ная составляющая тока диода детектора, с
помощью которой регулируется базовый ток
транзистора VT2 первого каскада УПЧ. На-
пряжение АРУ снимается с выхода детекто-
ра н через фильтр Rll, С20 и катушку L12
подается в базовую цепь транзистора VT2.

Усилитель 34 построен по трансформа-
торной схеме на транзисторах VT5 — VT8.
Первый и второй каскады УЗЧ выполнены
по схеме с непосредственной связью на
транзисторах VT5 и VT6. Оба каскада ох-
вачены глубокой ООС по постоянному то-
ку. Напряжение смещения на базу транзи-

Рис. 1.121. Принципиальная

электрическая схема радиоприемника «Селга-405»
стора подается через резистор J?/3 с эмит-
тера транзистора VT6. В коллекторную цепь
включен согласующий трансформатор Т1,
со вторичной обмотки которого напряжения,
сдвинутые по фазе на 180°, подаются на ба-
зы транзисторов VT7 и VT8 выходного кас-
када. Выходной каскад собран по двухтакт-
ной схеме, работающей в режиме АВ. На-
пряжение смещения на базы транзисторов
VT7 и VT8 выходного каскада снимается с
делителя R23 и R27, через который проте-
кает ток коллектора транзистора VT6 пре-
доконечного каскада. Это напряжение при
изменении температуры окружающей среды
регулируется с помощью терморезистора
R23. Выходной каскад УЗЧ нагружен через
выходной трансформатор на динамическую
головку громкоговорителя типа 0,5ГД-37 с
сопротивлением звуковой катушки 8 Ом.

Для коррекции частотной характеристики
в области высоких звуковых частот приме-
нены конденсаторы С29, СЗО, С36 и С22.

Для индивидуального прослушивания при-
нимаемых радиопрограмм к радиоприемни-
ку можно подключать малогабаритный те-
лефон типа ТМ-4, при подключении которого
громкоговоритель автоматически отключа-
ется.

Режимы работы транзисторов по перемен-
ному току приведены в табл. 1.27.

Таблиц, а 1.27

Уровни напряжений сигнала в тракте
усиления радиоприемника «Селга-405»

Контрольная точка	Напряжение сигнала	Условия измерения
База VT1	10—15 мкВ	£7вых—0,65 В;
База VT2	80—100 мкВ	/?н = 8 Ом;
База VT3	0,9—1,0 мВ	РГ—max;
База VT4	2,8—3,0 мВ	f -465 кГц;
Коллектор	130—150 мВ	m=30%;
VT		F= 1000 Гц
База VT5	4,0—5 мВ	(/вых=1,1 В;
База VT6	100—125 мВ	,/?н=8 Ом;
Коллектор	1,0-1,2 В	РГ—max;
VT6		F= 1000 Гц

внешней антенны XI, заземления Х2 й теле-
фона ХЗ расположены на задней стенке кор-
пуса. В корпусе на передней стенке укрепле-
ны громкоговоритель и печатная плата. На
печатной плате смонтированы все узлы и
детали радиоприемника. Схема расположе-
ния основных узлов и деталей на печатной
плате показана на рис. 1.122г а электромон-
тажная схема — на рис. 1.123.

Переключение диапазонов производится
переключателем типа ПД4-1.

Радиоприемник настраивают на частоту
принимаемой радиостанции двухсекционным
блоком КПЕ типа КПП-2. Кинематическая
схема верньерного устройства приемника
показана на рис. 1.124.

Магнитная антенна выполнена на ферри-
товом стержне марки 400НН длиной 160 и
диаметром 8 мм, на котором размещены ка-
тушки входнык контуров ДВ и СВ и соот-
ветствующие им катушки связи. Катушки
гетеродина намотаны на четырехсекциониых
каркасах, а катушки контуров полосового
фильтра и ФПЧ — на трехсекционных. По-
следние помещены в трубчатые ферритовые
сердечники марки 400НН размером ЮХ
X 7,1X12 мм и закрыты алюминиевыми
экранами. Катушки контуров гетеродина,
полосового фильтра и ФПЧ настраиваются
подстроечными сердечниками из феррита
марки 600НН диаметром 2,8 и длиной
14 мм. Намоточные данные катушек конту-
ров приведены в табл. Г.28.

Трансформаторы 34 Т1 и Т2 однотипны.
Сердечники их собраны из пластин пермал-
лоя марки 50НН типа Ш5, толщина набора
6 мм. Намоточные данные трансформаторов
приведены в табл. П.1 и П.2, приложения.
Распайка выводов катушек контуров и
трансформаторов показана на рис. 1.125.

В радиоприемнике применены узлы и де-
тали следующих типов: резисторы R7 типа
СПЗ-ЗбМ; R23 типа СТ 1-17; R26 проволоч-
ный (6 Ом); остальные типа ВС-0,125а;
конденсаторы С1 — СЗ, СЮ типа КПК-МП;
СЗ, С4, С12, С17, С22 типа КТ-1; С6, С31
типа КД; СИ, С13, С15, СЮ, С23, С24,
С28 — СЗО, СЗЗ, С35, С36 типа КЮ-7В; С8
типа КСО; С16, С18, С32 типа ПМ-1; С14,
С20, С21, С27 типа К50-9; С 25, С26, С34
типа К50-6; С5; С7 — двухсекционный блок
типа КПП-2Х5/270 пФ.

Конструкция и детали

Корпус радиоприемника изготовлен из
ударопрочного полистирола и состоит из
двух частей: передней и задней, скреплен-
ных двумя винтами. Оргацы управления:
ручка настройки и регулятора громкости с
выключателем питания расположены на пра-
вой боковой стенке.

Шкала приемника находится иа лицевой
передней панели. Она выполнена в виде
круглого лимба и проградуирована в сотнях
килогерц. Переключатель диапазонов, отсек
источника питания, гнезда для подключения
124

Рис. 1.122. Схема расположения основных узлов
и деталей на печатной плате (вид со стороны де-
талей) радиоприемника «Селга-405»
Рис. 1.123. Электромонтажная схема печатное платы радиоприемника «Селга-405»
Рас. 1.124. Кииематическ ая схема верньерного уст-
ройства раднопрн' емника «Селга-405»

Антенна ДВ и СВ

Катушки ФПЧ

Рис. 1.125. Распайка выводов катушек контуров и
трансформаторов 34 (вид снизу) радиоприемника
« Селга-405»

Трансформаторы 34

Таблица 1.28

Намо точные данные катушек контуров радиоприемника <Селга-405»

Катуш ка	Обозна- чение по схеме	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГк
Антенная СВ	L1	1—2	ПЭВТЛ-2 0,18	7X10	340
Катушка свя зи	L2	3—4	ПЭВТЛ-2 0,18	12	—
Антенная Д13	L3	5—6	ПЭВТЛ-2 0,18	217	3200
Катушка св язи	L4	7—8	ПЭВТЛ-2 0,18	21	—
Гетеродинная СВ	L5	1—2	ПЭВ-2 0,08	116	160
Катушка сыязи	L6	3—4—5	ПЭЛШО 0,1	4+7	—
Гетеродины а я ДВ	L7	1—2	ПЭВ-2 0,1	196	460
Катушка с вязи	L8	3—4—5	ПЭЛШО 0,1	6+7	—
ФПЧ-1	L10	4—5	ПЭВ-2 3X0,08	81	119
Катушка, связи	L9	1—2—3	ПЭВ-2 0,1	24	—
ФПЧ-2	L11	1—2—3	ПЭВ-2 3X0,08	81	119
Катушка связи	L12	4—5	ПЭВ-2 0,1	4	—
ФПЧ-3	L13	1—2—3	ПЭВ-2 3X0,08	29+26	58
Катушка связи	L14	4-5	ПЭВ-2 0,1	24	—
