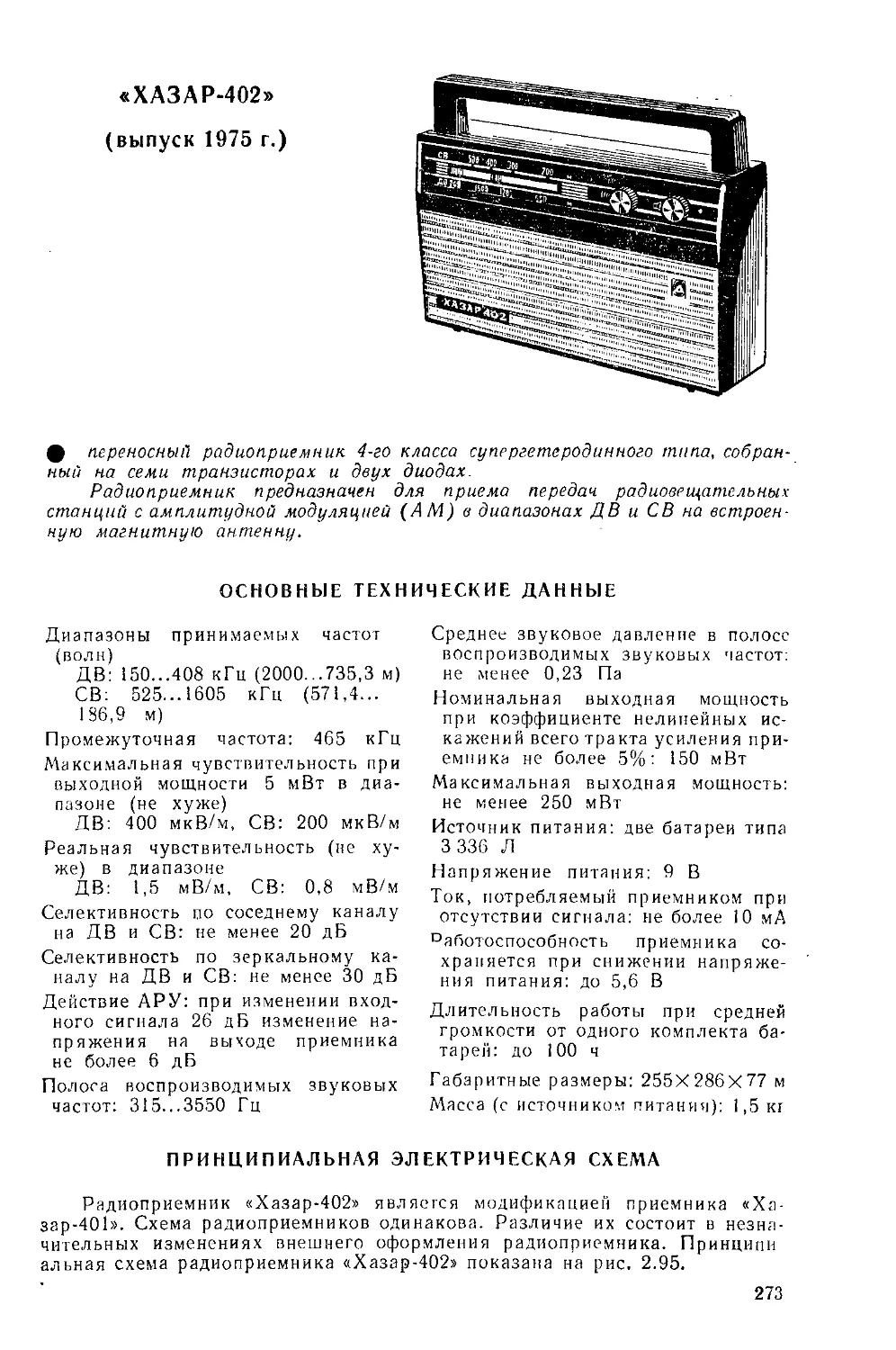

«ХАЗАР-402»
(выпуск 1975 г.)
ф переносный радиоприемник 4-го класса супергетеродинного типа, собран-
ный на семи транзисторах и двух диодах.
Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией (AM) в диапазонах ДВ и СВ на встроен-
ную магнитную антенну.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых частот
(волн)
ДВ: 150...408 кГц (2000...735,3 м)
СВ: 525...1605 кГц (571,4...
186,9 м)
Промежуточная частота: 465 кГц
Максимальная чувствительность при
выходной мощности 5 мВт в диа-
пазоне (не хуже)
ДВ: 400 мкВ/м, СВ: 200 мкВ/м
Реальная чувствительность (не ху-
же) в диапазоне
ДВ: 1,5 мВ/м, СВ: 0,8 мВ/м
Селективность по соседнему каналу
на ДВ и СВ: не менее 20 дБ
Селективность по зеркальному ка-
налу на ДВ и СВ: не менее 30 дБ
Действие АРУ: при изменении вход-
ного сигнала 26 дБ изменение на-
пряжения на выходе приемника
не более 6 дБ
Полоса воспроизводимых звуковых
частот: 315...3550 Гц
Среднее звуковое давление в полосе
воспроизводимых звуковых частот:
не менее 0,23 Па
Номинальная выходная мощность
при коэффициенте нелинейных ис-
кажений всего тракта усиления при-
емника не более 5%: 150 мВт
Максимальная выходная мощность:
не менее 250 мВт
Источник питания: две батареи типа
3 336 Л
Напряжение питания: 9 В
Ток, потребляемый приемником при
отсутствии сигнала: не более 10 мА
Оаботоспособность приемника со-
храняется при снижении напряже-
ния питания: до 5,6 В
Длительность работы при средней
громкости от одного комплекта ба-
тарей: до 100 ч
Габаритные размеры: 255X286X77 м
Масса (с источником питания): 1,5 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Радиоприемник «Хазар-402» является модификацией приемника «Ха-
зар-401». Схема радиоприемников одинакова. Различие их состоит в незна-
чительных изменениях внешнего оформления радиоприемника. Принципи
альная схема радиоприемника «Хазар-402» показана на рис, 2.95.
273
Рис. 2.95. Принципиальная электрическая
Входная цепь. Катушки входных контуров СВ и ДВ Li, L3 и соответ-
ствующие им катушки связи L2 и L4 размешены на ферритовом стержне
встроенной магнитной антенны. При работе в диапазоне ДВ катушки L1 и
L3 включаются последовательно, а при работе в диапазоне СВ катушка
L3 замыкается накоротко. Связь входной цепи с преобразователем частоты—
индуктивная.
Внешняя антенна к входным контурам ДВ и СВ подключается через
конденсатор С1.
Преобразователь частоты собран на транзисторе Т1 типа ГТ309В по
схеме с совмещенным гетеродином. Гетеродин выполнен по схеме с индуктив-
ной связью. Напряжения входного сигнала и гетеродина подаются в базовую
цепь транзистора Т1. Нагрузкой преобразователя частоты служит двухкон-
турный полосовой фильтр (L9 С13 и L10 С15) с емкостной связью (конденса-
тор С14).
Для повышения стабильности работы преобразователя частоты и гете-
родина при изменении напряжения питания и коэффициента усиления тран-
зистора (после, например замены) в базовую цепь транзистора Т1 включен
кремниевый стабистор Д1 типа 7ГЕ2АК-
274
схема радиоприемника «Хазар-402»
Двухкаскадный усилитель ПЧ собран на транзисторах Т2 и ТЗ типа
ГТ309В по резонансной схеме. В коллекторные цепи транзисторов включены
широкополосные контуры ПЧ (LI 1 С16 R7 и L13 С20), индуктивно связанные
с последующим каскадом (L12, L14).
Амплитудный детектор выполнен на диоде Д2 типа ДЭВ. Нагрузкой де-
тектора по постоянному току служит резистор регулятора громкости R 14.
Для автоматической регулировки усиления йспользуется постоянная
составляющая тока диода детектора, с помощью которой регулируется базо-
вый ток транзистора Т2 первого каскада усилителя ПЧ. Напряжение АРУ
снимается с нагрузки детектора и через фильтр R13 С24 и отвод катушки
L10 подается в базовую цепь транзистора Т2.
Усилитель НЧ — трехкаскадный, собран на четырех транзисторах
Т4...Т7 типа МП40 по трансформаторной схеме. Первый и второй каскады
усилителя НЧ выполнены на транзисторах Т4 и Т5 по схеме с непосредствен-
ной связью. Оба каскада охвачены глубокой отрицательной обратной связью
по постоянному току (цепь R21, С27, R20). В коллекторную цепь транзистора
15 включен согласующий трансформатор Тр1. Выходной каскад выполнен
на транзисторах Тб и Т7 по двухтактной трансформаторной схеме. Для кор-
,	~	' 275
Рис. 2.96. Электромонтажная схема печатных плат
L3
ВЧ-ПЧ и НЧ радиоприемника «Хазар-402»
Я77
рекции частотной характеристики усилителя НЧ последние два каскада ох-
вачены глубокой отрицательной обратной связью. Напряжение обратной
Связи снимается с отвода вторичной обмотки трансформатора Тр2 и через кон-
денсатор С28 подается в эмиттерную цепь транзистора Т5.
Нагрузкой выходного каскада служит динамическая головка громкого-
ворителя Гр1 типа 1ГД-39 с сопротивлением звуковой катушки 8 Ом.
Режимы работы транзисторов радиоприемника приведены в табл. 2.41
и 2.42.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус радиоприемника выполнен из цветного ударопрочного полисти-
рола. Органы управления (ручки настройки, регулятора громкости) и шкала
расположены на лицевой панели приемника.
Переключатель диапазонов, гнезда для подключения внешней антенны
Гн1 и заземления Гн2 расположены на задней стенке приемника.
На боковой стороне приемника имеется отсек для батарей источника пи-
тания, двух батарей типа 3 336Л. Монтаж приемника выполнен иа двух пе-
чатных платах, изготовленных из фольгированного гетинакса.
На плате ВЧ расположены все элементы входной цепи, усилителя ПЧ и
детектора, а на плате НЧ — элементы усилителя НЧ. Электромонтажная
схема печатных плат изображена на рис. 2.96. Настройка приемника осуще-
ствляется двухсекционным блоком КПЕ с твердым диэлектриком типа КПП-2
емкостью 4...240 пФ. Кинематическая схема верньерного устройства показа-
на на рис. 2.97. Катушки входных контуров ДВ, СВ и соответствующие им
катушки связи намотаны на полистироловых каркасах и размещены на стерж-
не магнитной антенны из феррита марки 400НН длиной 160 и диаметром 8 мм.
Катушки контуров ПЧ намотаны на трехсекционных каркасах и помеще-
ны в чашки из феррита марки 600НН. Катушки гетеродина намотаны на уни-
фицированные четырехсекционные каркасы. Намоточные данные катушек
контуров приемника приведены в табл. 2.43.
Трансформаторы усилителя НЧ Тр1 и Тр2 по конструкции однотипны и
собраны на сердечниках из пермаллоя марки 50Н типа Ш6, толщина набора
6 мм. Намоточные данные трансформаторов Тр 1 и Тр2 приведены в табл. 8.1
и 8.2. Распайка выводов катушек контуров и трансформаторов НЧ показана
на рис. 2.98.
278
Антенна СВ и ДВ
Урансформаторы НЧ
Рис. 2.98. Распайка выводов катушек контуров (вид снизу) радиоприемника
«Хазар-402»
Детали, примененные в радиоприемнике «Хазар-402» .
Резистор R14 типа СПЗ-4вМ; остальные типа ВС-0,125а; конденса-
торы: С1, С5, С6, С8, С9, С14, С22, С23, С29, СЗО типа КТ-1; СЗ, С4, С7, СЮ
типа КПК-МП; CH, С12, С17, С18, С19, С25, СЗЗ типа БМ-2; С13, С15, С16,
С20 типа ПМ-2; С21, С24, С26, С27, С28, С31, С32 типа К50-12. С2 — двух-
секционный блок КПЕ типа КПП 2.
279
Таблица 2.41
Режимы работы транзисторов радиоприемника «Хазар-402»
Обозначение транзистора по схеме и его ти-п		Напряжение посто- янного тока, В			Обозначение транзистора по схеме и его тип	Напряжение посто- янного тока, В
		база	эмит- тер	кол- лектор		база	эмит- тер	кол- лектор
Т1	- ГТ309В	1,1	0,9	5,8	Т5 — МП40	1,6	1,4	7,5
Т2	- КТ309В	0,7	0,5	7,5	Тб МП40	0,1	0	9,0
ТЗ	— КТ309В	1,2	0,9	7,6	Т7 — МП40	0,1	0	9.0
Т4	- МП40	0,2	0,1	1,6
Примечание. Напряжения измерены относительно плюса ( + ) источ-
ника питания при отсутствии сигнала на входе-приемника и неработающем
гетеродине.
Таблица 2.42
Уровни напряжения сигнала в тракте усиления
радиоприемника «Хазар-402»
Контрольная точка	Напряжение сигнала	Условия измерения
База Т1 База Т2 База ТЗ	5...6 мкВ 80...100 мкВ 0,8... 1,0 мВ	<7Bbix = 200 мВ, /?н = 8 Ом, /=465 кГц, т = 30 % v F= 1000 Гц, РГ —max?
РГ—R14 База- Т5 База Тб, Т7	2...5 мВ 50...60 мВ 1,3...1,5 В	^ВЫХ^ 1 В, /?н=8 Ом, РГ —max, F«=> 1000 Гц
Таблица 2.43
 Намоточные данные катушек контуров радиоприемников «Хазар-402»
Наименование катушки	Обозначение по схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, с точнос- тью ± 10 %
Антенная СВ Катушка связи	L1 L2	1-2 3—4	ЛЭШО 10x0,07 ПЭЛШО 0,12	80 6	365
Антенная ДВ Катушка связи	L3 L4	5—6 7-8	ПЭЛШО 0,12 ПЭЛШО 0,12	47X5 20	3500
Гетеродинная СВ Катушка связи	L5 L6	2-1-5 4—3	ЛЭ 4X0,06 ПЭЛШО 0,12	89,6+3 3,5	200
Продолжение табл. 2.49
Наименование катушки	Обовввчени по схеме	Номера выводов	Марка и диаметр провода, мм	]Чноло витков	Индуктиэ» ность, мкР, с точное* тыо ±10%
Гетеродинная ДВ	L7	1—а—4	ЛЭ 4X0,06	146+4	630
Катушка связи	L8	2—3	ПЭЛШО 0,12	3	—
Катушка ФПЧ-1	L9	1—2—4	ЛЭ 5x0,06	47,5+9,5	80
Катушка ФПЧ-2	L1C	2—1—4	ЛЭ 5x0,06	50,5+7	80
Катушка ФПЧ-3	L11	1—4	ПЭВ2 0,1	57	80
Катушка связи	L12	3—2	ПЭВ2 0,1	6	—
Катушка ФПЧ-4	L13	4—3	ПЭВ2 0,1	56,5	80
Катушка связи	L14	1—2	ПЭВ2 0,1	64,5	—
