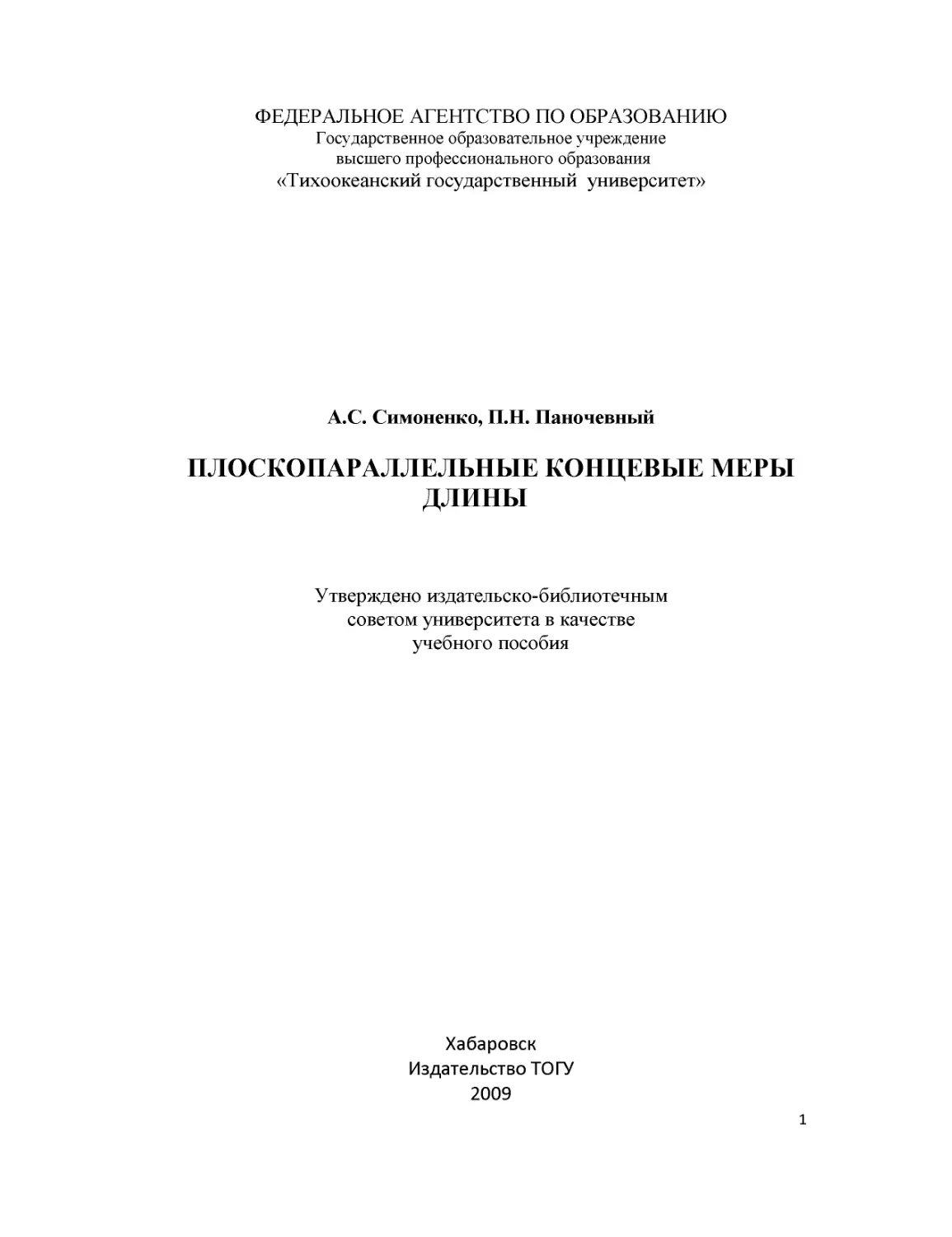

1
Ф
ЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ОБРАЗОВАНИЮ
Государственное образовательное учреждение
высшего профессионального образов
а
ния
«Тихоокеанский государственный у
ниверситет»
А.С. Симоненко, П.Н. Паночевный
ПЛОСКОПАРАЛЛЕЛЬНЫЕ КОНЦЕВЫЕ МЕРЫ
ДЛИНЫ
Утверждено издательско
-
библиотечным
советом университета в качестве
учебного пособия
Хабаровск
Издательство
ТОГУ
2009

2
УДК
621
.
753
.
1
ББК
К485
Р
ецензенты:
Научный редактор,
Симоненко
А.С
.,
Паночевный
П.Н.
Плоскопараллельные концевые меры длины: Методи
ческие указания к
лабораторным работам и практическим занятиям по курсам «общая теория
измерений» и «метрология» для ст
у
дентов специальности
200503.65
«Стандартизация и сертификация» / составители А.С. Симоненко, П.Н.
Паночевный
–
Хабаровск: Издательство Тихоок. гос. ун
-
та, 2009
-
с.
ISBN
Методические указания разработаны на кафедре «Компьютерное
проектирование и се
р
тификация машин». В р
аботе приводятся общие
сведения о концевых мерах, освещаются приёмы составления блоков и
освоение техники измерений. Предлагаются варианты задач для
практич
е
ских занятий и вопросы текущего контроля знаний.
Печатается в соответствии с решением кафедры «Ко
мпьютерное
проектирование и се
р
тификация машин» и методического совета
института информационных технологий.
УДК 621
.
753
.
1
ББК
© Издательство
Тихоокеанского
гос
у
дарственного университета
, 200
9
ISBN
©
Симоненко А.С
.,
Паночевный П.
Н.
, 200
9

3
Порядок
выполнения
работы
1) Изучить теоретический материал.
2
)
Выполнить задание по варианту.
Вариант задания равен сумме двух
последних цифр зачетной книжки или равен двадцатому, если сумма равна
нулю.
3
)
Оформить отчет с подробным опис
а
нием
последовательности
действий.
При оформлении расчетов необходимо использовать
оформление
,
предложенное
в примерах 1 и 2.
4
)
В конце отчета письменно о
тветить на
контрольные вопросы
.

1 Основные определения, классификация
и метрологические треб
Плоск
опараллельные концевые меры длины, или, как их иногда на
зывают, измерительные плитки, является исходными измерительными
средствами для контроля размеров в
также служат для передачи размера с эталона длины на и
основным средством сохранения единства мер в
строении. С их помощью проверяются, градуир
на размер измерительные приборы и инс
няются также при наладке станков и приспособлений, при
разметочных и координатно
различают рабочие и эталонные концевые м
Плоскопараллельные концевые меры изготовляют из высококачест
венной инструмен
тальной
фор
ма
–
обычно прямоугольный паралл
сечения (рис.
1).
Р
ис
.
1
Плоскопараллельные концевые меры
Д
ве противоположные поверхности концевой меры, называемые рабо
чими поверхностями, подвергаются весьма тщательной обработке
водке. Тщательная доводка измерительных поверхностей концевых мер
обеспечивает притираемость, под которой понимают их свойство прочно
сцепляться между собой или с плоскими кварцевыми и стеклянными плас
тинами
при
надвигании
или
меры
на пластину. Явление притираемости объясняется молекулярным
при
тяжением в присутствии тончайших слоев смазочной пленки, которые
остаются на рабочих поверхностях после их промывки авиабензином,
спи
р
том или ацетоном. Толщина этой пленки
Инструментальными заводами плитки выпускаются комплектами или
наборами от 7 до
116
шт
можным
количеством
(не более трех
к
и
требуемых размеров
[1]
1 Основные определения, классификация
и метрологические треб
о
вания
опараллельные концевые меры длины, или, как их иногда на
зывают, измерительные плитки, является исходными измерительными
средствами для контроля размеров в
м
ашино
-
и приборостроении. Они
также служат для передачи размера с эталона длины на и
з
делие и явля
основным средством сохранения единства мер в
м
ашино
-
и приборо
строении. С их помощью проверяются, градуир
у
ются и устанавливаются
на размер измерительные приборы и инс
т
рументы. Концевые меры приме
няются также при наладке станков и приспособлений, при
особо точных
разметочных и координатно
-
расточных работах и т.д.
По назначению
различают рабочие и эталонные концевые м
е
ры.
Плоскопараллельные концевые меры изготовляют из высококачест
тальной
стали и подвергают термической обр
обычно прямоугольный паралл
е
лепипед, реже
–
пруток круглого
Плоскопараллельные концевые меры
длины
ве противоположные поверхности концевой меры, называемые рабо
чими поверхностями, подвергаются весьма тщательной обработке
водке. Тщательная доводка измерительных поверхностей концевых мер
обеспечивает притираемость, под которой понимают их свойство прочно
сцепляться между собой или с плоскими кварцевыми и стеклянными плас
или
прикладывании одной мер
ы
на другую или
на пластину. Явление притираемости объясняется молекулярным
тяжением в присутствии тончайших слоев смазочной пленки, которые
остаются на рабочих поверхностях после их промывки авиабензином,
том или ацетоном. Толщина этой пленки
примерно
0,02
мкм.
Инструментальными заводами плитки выпускаются комплектами или
шт
.
из такого расчета, чтобы с наименьшим воз
(не более трех
-
четырех) можно было составить бло
[1]
.
4
1 Основные определения, классификация
опараллельные концевые меры длины, или, как их иногда на
-
зывают, измерительные плитки, является исходными измерительными
и приборостроении. Они
делие и явля
ю
тся
и приборо
-
ются и устанавливаются
рументы. Концевые меры приме
-
особо точных
По назначению
Плоскопараллельные концевые меры изготовляют из высококачест
-
стали и подвергают термической обр
а
ботке. Их
пруток круглого
длины
ве противоположные поверхности концевой меры, называемые рабо
-
чими поверхностями, подвергаются весьма тщательной обработке
и до
-
водке. Тщательная доводка измерительных поверхностей концевых мер
обеспечивает притираемость, под которой понимают их свойство прочно
сцепляться между собой или с плоскими кварцевыми и стеклянными плас
-
на другую или
на пластину. Явление притираемости объясняется молекулярным
тяжением в присутствии тончайших слоев смазочной пленки, которые
остаются на рабочих поверхностях после их промывки авиабензином,
мкм.
Инструментальными заводами плитки выпускаются комплектами или
из такого расчета, чтобы с наименьшим воз
-
четырех) можно было составить бло
-

5
Всего имеетс
я 14 стандартных наборов. Кроме того, имеется на
бор
№
15
, состоящий из четырех концевых мер из твердого сплава.
Наибольшее распространение получил набор плиток из
83
шт., име
-
ющий следующий состав:
Таблица 1
плитка разм
е
ром
1
,005
мм
…
.
1
шт.
плитк
а разм
е
ром
1
,01; 1,02; 1,03
…
1,49
мм
…
49
шт
плитка разм
е
ром
0,5;
I
; 1,5; 2; 2,5
…
10
мм
20
шт
плитка разм
е
ром
1,6;
I
,7;
I
,8; 1,9 мм
4
шт
плитка разм
е
ром
20; 30; 40
…
100 мм.
9
шт
всего
83
шт.
Этот набор позволяет составить блоки с размерами через
0,005 мм
.
Кроме этого набора,
широ
ко
применяется еще, так называемый,
микро
н
ный наб
ор, состоящий из 1
0 плиток следующих размеров: 1,000;
1,001; 1,002 и т.д. до 1,009 мм.
На каждой плитке гравируется ее номинальный размер. На плитке
размером до 5,5 мм номи
нальный размер наносится на одну из измери
-
тельных поверхностей, на плитках размером свыше 5,5, мм
-
на боковую
нерабочую поверхность.
П
ри помощи двух указанных наборов можно составить большое
коли
чество блоков различных размеров с интервалом в 0,001 мм.
Размеры, точность и
тех
нически
е услови
я для концевых мер длины
регламентиров
аны ГОСТ 903
8
-
90
(СЭВ 720
-
77)
[1
]
.
За рабочий размер концевой меры принимается ее
среди
нная дли
на
-
это расстояние между двумя измерительными поверхностями, из которых
одна являет
ся поверхностью пластины, к которой плитка при
терта, а
др
у
гая
-
свободной поверхностью плитки (рис.
2).
!
@
5
4
=
O
O
4
;
8
=
0
Рис
унок
2
Определение срединной длины

6
О
тклонение
от
плоскопараллельности
является наибольшей по
абсолютной величине разн
остью между длиной меры в любой точке (за
и
с
ключением зоны шириной 0,5 мм. вдоль краёв) и срединной длиной
.
В соответствии с ГОСТ 903
8
-
90
плитки по точности изготовления
делятся на шесть
класс
ов
, которые в порядке убывания точности
обоз
н
а
чаются
0
0;
0
I
,
0,
1,
2 и 3.
Меры, находящиеся в эксплуатации имеют 4 и 5 классы точности
[
]
2
Класс точности набора определ
яется нижним классом точности
о
т
дельной концевой меры, входящей в данный набор.
Класс точности концевой меры определяется предельны
м отклон
е
ни
ем
срединной длины от номинального размера и допустимым отклон
е
нием от
плоскопараллельности.
Поверка концевых мер производится согласно инструкции
[
]
2
Сложность технологического обеспечения регламентированных ГОСТ
9038
-
90 от
клонений длины концевой меры от номинального знач
е
ния и
плоскопараллельности, а также сравнительно быстрый износ потр
е
бовали
симметричного расположения допуска на изготовление концевой меры и
создания системы
разрядности,
чтобы на точность измерения м
е
рами
влияли
не допуски на их изготовление, а погрешность определения
действительного значения длины концевой меры.
В соответствии с
[
]
2
наборы концевых мер, применяемые для хранения
и передачи единицы длины от эталона к рабочим мерам и изм
ер
и
тельным
приборам
,
аттестов
ывают
в качестве
эталонных наборов конц
е
вых мер
1, 2, 3, 4, 5
-
го разрядов в соответствии с их назначением по пов
е
рочной
схеме.
В стандарте
[
]
2
приведены классы точности и разряды концевых мер,
определяемые
пределами допускаемых погрешностей измерений длины и
плоскопараллельности рабочих концевых мер, а также пределы
д
о
пускаемых погрешностей измерения длины эталонных концевых мер (в
мкм) с 1
-
го по 5
-
ый разряды.
Классы точности присваивают всем наборам концевы
х мер при
и
з
готовлении и поверке, а разряд
–
только эталонным концевым мерам.
При поверке можно использовать «классные» концевые меры вместо
«разря
д
ных» при условии, что погрешность изготовления не превышает
погре
ш
ности аттестации «разрядных» мер.
Между ра
зрядами и классами точности имеется определенная
зависимость
[
]
2
. Так эталонные концевые меры 1
-
го и 2
-
го разрядов по
откл
о
нению их длины от номинальной не должны быть грубее класса
точности 2; меры 3
-
го разряда
–
класса точности 3; мер
ы 4
-
го и 5
-
го
разрядов соо
т
ветствуют мерам
до класса 5.

7
В аттестате указывается действительная величина концевой меры (
с
точностью до сотых долей микрометра), соответствующая ее номинальной
величине и погрешности, с которой производилось измерение с
рединного
размера концевой меры.
Применение концевых мер по разрядам (т.е. с учетом поправок к их
номинальным размерам) повышает точность измерений и расширяет
во
з
можность использования мер грубых классов.
Выбор того или иного класса или разряда концевых м
ер определя
ется
допустимым соотношением погрешности срединной длины меры к
погрешности, допускаемой при данном измерении изделия.

8
2
П
риёмы измерения концевыми мерами
и
примеры составления блоков
Приёмы составления блоков сводятся к следующему. Концевые
меры,
предназначенные для составления блока, предварительно очищают от
смазки, промывают спиртом или авиабензином и вытирают насухо чистым
полотенцем. Затем одну из мер накладывают на вторую примерно на треть
длины рабочей поверхности и плотно прижимая пал
ьцами подвигают
вдоль большой оси до полного контакта рабочих поверхностей. Если после
этого с помощью лёгког
о усилия не удаётся разъединить собранный блок,
меры считаются притёртыми, после притирки двух концевых мер к ним
притирают третью и т.д.
Во избежа
ние лишней промывки концевых мер и царапания их
р
а
б
о
чих поверхностей
следует при работе с ними соблюдать следующие
пр
а
вила:
1)
не брать рабочие поверхности промытых концевых мер руками,
а только чистым полотенцем;
2)
концевые меры размером свыше 5,5 мм кладутся
на стол
нераб
о
чими поверхностями;
3)
категорически запрещается притирать рабочую поверхность
концевой меры к нерабочей, что вызывает появление царапин на
рабочих поверхностях.
Последовательность при составлении блока обычно следующая:
внач
а
ле притираются межд
у собой концевые меры малых размеров,
собранный из них блок притирается к мере среднего размера и затем уже к
плитке большего размера.
Составлять блок необходимо таким образом, чтобы в него входило
наименьшее количест
в
о плиток (обычно 2
-
4 плитки). Чем мен
ьше пли
ток в
блоке, тем точнее размер блок
а. При составлении блока необхо
димо
придерживаться следующего правила. Первыми надо брать такие плитки,
которые давали бы с
начала тысячные доли миллиметра
, затем сотые и
дес
я
тые доли миллиметра,
и действовать путе
м последова
тельного
вычитания размера принятой плитки из размера блока или
соответствующего остатка до тех пор, пока в остатке не окажется це
лое
число миллиметров или целое число миллиметров с половиной. По
-
лученный остаток следует прибавить к сумме разм
еров принятых малых
плиток в виде одной или нескольких плиток более крупного размера.
При решении практических задач по составлению блоков необходимо
выбрать определённый набор с а
ттестатом поверки и соответствующей
таблицы стандартов [1, 2].

9
Пример
1
. Требуется составить блок размером 2
4,
6
33
мм.
Выбираем
набор №3 из 112 шт. и микронный набор №34 из 9 плиток. Р
азмер
получ
а
ется
следующим образом:
Таблица 2
искомый блок
2
4
,63
3
мм
1
-
я плитка, входящая в состав блока
1,00
3
о
статок
2
3
,63
2
-
я п
литка, входящая в состав блока
1,13
остаток
2
2
,5
3
-
я плитка в блок
е (остаток)
22
,5
Находим фактические размеры плиток с учётом отклонений средней
длины по результатам поверки и определяем фактический размер блока
(по аттестату).
Таблица 3
фактический размер 1
-
й"
плитки
1,00
3
0
8
мм
" 2
-
й
"
1,1
2998
" 3
-
й
"
22,50005
Следовательно, размер блока по
аттест
ату будет равен
24,63311
мм
Пример 2. Для контроля размера 125,348
ﾱ
0,001 составить блок из
р
а
бочих концевых мер
.
Выбрать классы точности
набор
ов
, с помощью
которых можно проконтролировать заданный размер с соблюдением
заданной точ
ности.
При выполнении задания необходимо пользоваться одним из наборов
универсального назначения (№№ 1,3 или 3) и одним из микронных
наб
о
ров (№№ 4,5,6 или 7).
Выбираем
[1]
наборы №3 и №6.
Таблица 4
Исходный блок
125,348
мм
1
-
ая плитка
1,008
остаток
124
,34
2
-
ая плитка
1,34
остаток
123,0
3
-
я плитка
23
4
-
ая плитка (остаток)
100

10
Набор №3 выпускаются 4
-
х
классов точности: 0,1,2,3, а набор
№6
–
классов точности 0,1,2.
Допускаемые отклонения длины от номинального значения и
результ
а
ты вычислений погрешности блока
представим таблицей.
Таблица 5
Плитки в составе
бл
о
ка, мм.
Допускаемые отклонения длины,
ﾱ
мкм.
Класс точности набора
0
1
2
3
1,008
0,12
0,20
0,40
-
1,34
0,12
0,20
0,40
0,8
23
0,14
0,30
0,60
1,20
100
0,30
0,60
1,2
2,50
Погрешность блока по
формуле
2
2
2
2
1
...
l
n
l
l
D
+
+
D
+
D
ﾱ
=
D
d
0,37
0,72
1,45
-
Итак, по результатам вычислений видно, что для контроля
заданн
о
го размера необходим набор не ниже 1
-
го
класса точности.
При этом наибольший и наименьший разме
ры блока
(соответстве
н
но: 125,34872 и 125,34728) будут находиться между
предельными знач
е
ниями контролируемого размера (125,349 и 125,347).
В таблице не представлены вычисления
d
D
для набора 3
-
го
класса,
поскольку
эта погрешность будет
заведомо больше погрешности
пред
ы
дущего
набора 2
-
го
класса.

11
3
Контрольные вопросы
Вопросы
1.
Каковы формы плоскопараллельных концевых мер длины?
2.
Что является рабочим размером у
плоскоп
а
ра
ллельных концевых
мер длины (плиток)?
3.
Где применяются различные
формы плоскопараллельных концевых
мер?
4.
Для чего предназначены
эталонные
и рабочие концевые меры
дл
и
ны?
5.
Что такое срединный размер концевой меры?
6.
Что такое плоскопараллельность концевой меры?
7.
Что такое притираемость плиток и для чего она нужна?
8.
Чем хар
актеризуется точность концевых мер?
9.
Какие классы точности концевых мер Вы знаете?
10.
Чем характеризуется разряд аттестации концевых мер?
11.
Что обеспечивает более высокую точность измерения: применение
плиток по классам или разрядам и почему?
12.
Что такое защит
ные меры и для чего они применяются?
13.
Напишите формулу предельной погрешности блока плиток.
14.
Как составить (собрать) блок плиток?
15.
Как разобрать блок и уложить плитки на место?

12
4
Варианты заданий
Задача 1.
Используя наборы плоскопараллельных концевы
х мер,
приведенные в Приложении 1, с
оставить блок по заданному размеру и
определить де
йствительный размер блока по аттестату
.
Варианты
1
2
3
4
5
6
7
8
Размер бл
о
ка,
мм
45,425
87,26
122,075
25,76
73
.
87
58,65
12,875
92,99
Варианты
9
10
11
12
13
14
15
16
Размер бл
о
ка,
мм
156,55
62,425
71,423
89,741
39,855
48,127
57,267
75,229
Варианты
17
18
19
20
21
22
23
24
Размер бл
о
ка,
мм
162,479
171,893
38,745
58,649
12,998
166,127
85,263
49,652
Варианты
25
26
27
28
29
30
31
32
Размер бл
о
ка,
мм
73,787
91,913
98,127
143,111
57,64
132,98
64,325
14,875
Варианты
33
34
35
36
37
38
39
40
Размер бл
о
ка,
мм
125,747
112,625
137,272
123,117
137,364
122,498
67,327
17,833

13
Задача 2.
Используя наборы концевых мер приведенные в
Приложении 1,
составить
блок
для контроля за
данного размера
.
Воспользовавшись Приложением 2 из наборов 0,1,2,3 классов точности
выбрать те,
с помощью которых можно проконтролировать заданный
размер с соблюдением заданной точности.
Варианты
1
2
3
4
5
Контрол
ь
ный
размер
, мм
48,424
ﾱ
0,001
93,259
ﾱ
0,002
133,076
ﾱ
0,002
24,759
ﾱ
0,002
77,867
ﾱ
0,003
Варианты
6
7
8
9
10
Контрол
ь
ный
размер
, мм
94,998
ﾱ
0,002
167,551
ﾱ
0,002
88,743
ﾱ
0,002
44,137
ﾱ
0,001
58,367
ﾱ
0,002
Варианты
11
12
13
14
15
Контрол
ь
ный
размер
, мм
163,477
ﾱ
0,002
189,893
ﾱ
0,002
115,649
ﾱ
0,001
164,129
ﾱ
0,001
49,648
ﾱ
0,001
Варианты
16
17
18
19
20
Контрол
ь
ный
размер
, мм
171,892
ﾱ
0,002
39,746
ﾱ
0,002
57,748
ﾱ
0
,001
14,996
ﾱ
0,001
87,163
ﾱ
0,002
Варианты
21
22
23
24
25
Контрол
ь
ный
размер
, мм
74,687
ﾱ
0,003
92,912
ﾱ
0,002
141,112
ﾱ
0,003
131,970
ﾱ
0,002
63,224
ﾱ
0,002
Варианты
26
27
28
29
30
Контрол
ь
ный
размер
, мм
154,550
ﾱ
0,002
81,422
ﾱ
0.002
89,751
ﾱ
0,001
79,845
ﾱ
0,002
74,228
ﾱ
0,003
Варианты
31
32
33
34
35
Контрол
ь
ный
размер
, мм
4
4,550
ﾱ
0,002
123,465
ﾱ
0.002
159,93
1
ﾱ
0,001
65,879
ﾱ
0,002
45
,
339
ﾱ
0,003
Варианты
36
37
38
39
40
Контрол
ь
ный
размер
, мм
163,541
ﾱ
0,00
3
7
1,
31
2
ﾱ
0.002
9
9,
725
ﾱ
0,001
42
,8
36
ﾱ
0,002
11
4,
377
ﾱ
0,003

14
Список литературы
1.
Мер
ы длины концевые плоскопараллельные. Технические условия:
ГОСТ 9038
-
90 (СТ СЭВ 720
-
77). М.: Издательство стандартов, 1990.
2.
Меры длины концевые плоскопараллельные. Общие требования к
методикам поверки: МИ 1604
-
87 М.: Издательство стандартов, 1988.

15
Оглав
ление
Порядок
выполнения
работы
……………….…………………………………… 4
1.
Основные определения, классификация и
метрологические
требования
…………………
………………….....................
...........................
5
2.
Приёмы измерения концевыми мерами и примеры
составления
блоков
……
………………………………………………………………
… 9
3.
Вопросы контрол
я
…………………………………………………………
…
…..
…
1
2
4.
Варианты заданий
……………………………………………………
………………
.
13
Список литературы
………………………………………………………………
………
15
Оглавление
……………………………………
……………………………………………… 1
6
Приложение 1
…………………
…………………
………………………………………… 17
Приложение 2
……………………………………
………………………………………… 18

16
Приложение 1
-
Аттестат поверки набора плоскопараллельных концевых
мер длины из 112 штук, разряда
4
класса
2
.
Номинальный
размер, мм
Отклонение
сред. лины,
мкм
Номинальный
ра
змер, мм
Отклонение
сред. лины,
мкм
Номинальный
размер, мм
Отклонение
сред. лины,
мкм
Номинальный
размер, мм
Отклонение
сред. лины,
мкм
1,005
-
0,13
1,28
+0,18
1,9
+0,05
15,5
+0,22
1,01
+0,29
1,29
+0,15
2,
+0,17
16
-
0,23
1,02
+0,14
1,30
-
0,12
2,5
+0,09
1
6,5
-
0,30
1,03
+0,19
1,31
-
0,04
3
+0,11
17
-
0,14
1,04
+0,16
1,32
-
0,16
3,5
+0,04
17,5
+0,26
1,05
-
0,11
1,33
-
0,07
4
-
0,09
18
-
0,14
1,06
+0,16
1,34
-
0,17
4,5
0,0
18,5
+0,35
1,07
-
0,08
1,35
+0,11
5
-
0,08
19
+0,34
1,08
+0,18
1,36
+0,20
5,5
-
0,24
19,5
+0
,06
1,09
+0,10
1,37
+0,18
6
-
0,13
20
-
0,48
1,10
+0,16
1,38
-
0,10
6,5
-
0,09
20,5
-
0,08
1,11
-
0,16
1,39
+0,22
7
+0,01
21
+0,15
1,12
-
0,09
1,40
+0,20
7,5
-
0,07
21,5
-
0,28
1,13
+0,18
1,41
-
0,15
8
-
0,15
22
+0,19
1,14
+0,18
1,42
+0,15
8,5
-
0,08
22,5
+0,17
1,15
-
0,14
1,43
-
0,14
9
-
0,20
23
+0,17
1,16
-
0,07
1,44
-
0,05
9,5
-
0,08
23,5
-
0,42
1,17
+0,12
1,45
-
0,10
10
+0,01
24
+0,21
1,18
-
0,08
1,46
+0,17
10,5
-
0,01
24,5
-
0,24
1,19
-
0,07
1,47
-
0,12
11
+0,01
25
-
0,50
1,20
+0,01
1,48
+0,06
11,5
+0,30
30
-
0,46
1
,21
+0,16
1,49
+0,09
12
+0,41
40
-
0,35
1,22
+0,21
0,5
-
0,08
12,5
+0,34
50
+0,06
1,23
+0,14
1,0
-
0,08
13
+0,15
60
-
0,32
1,24
+0,17
1,5
-
0,04
13,5
-
0,79
70
-
0,23
1,25
-
0,11
1,6
+0,02
14
+0,12
80
-
0,38
1,26
+0,18
1,7
+0,18
14,5
-
0,05
90
-
0,23
1,27
-
0,08
1,8
+0,19
15
+0,34
100
-
0,26
Аттестат поверки набора плоскопараллельных концевых мер длины
1,0

1,009 мм
разряда
2
класса
2
.
Номинальное значение длины, мм
Действительное значение длины, мм
1,0
0,99996
1,001
1,00099
1,002
1,00189
1,003
1,00299
1,004
1,00396
1,005
1,00480
1,006
1,00590
1,007
1,00709
1,008
1,00809
1,009
1,00898

17
Приложение 2
-
Допускаемые отклонения длины концевых мер от номинальной
при температуре 20

С и отклонения от плоскопараллельности измерительных
поверхностей (ГОСТ 9038
-
90
).
Номинальное
значение длины
концевых мер, мм
Допускаемые отклонения
длины от номинального значении ±,
мкм, для классов точности
от плоскопараллельности, мкм, для
классов точности
00
01
0
1
2
3
00
01
0
1
2
3
До 0,29
-
-
-
0,20
0,40
0,80
-
-
-
0,16
0,
30
0,30
Св.0,29 до 0,9
–
–
0,12
0,20
0,40
0,80
–
–
0,10
0,16
0,30
0,30
Св. 0,9 до 10
0,06
0,20
0,12
0,20
0,40
0,80
0,05
0,05
0,10
0,16
0,30
0,30
Св. 10 до 25
0,07
0,30
0,14
0,30
0,60
1,20
0,05
0,05
0,10
0,16
0,30
0,30
Св. 25 до 50
0,10
0,40
0,20
0,40
0
,80
1,60
0,06
0,06
0,10
0,18
0,30
0,30
Св. 50 до 75
0,12
0,50
0,25
0,50
1,00
2,00
0,06
0,06
0,12
0,18
0,35
0,40
Св. 75 до 100
0,14
0,60
0,30
0,60
1,20
2,50
0,07
0,07
0,12
0,20
0,35
0,40
Св.100 до 150
0,20
0,80
0,40
0,8
1,60
3,00
0,08
0,08
0,14
0,20
0,40
0,40
Св.150 до 200
0,25
1,00
0,50
1,00
2,00
4,00
0,09
0,09
0,16
0,25
0,40
0,40
250
0,30
1,20
0,60
1,20
2,40
5,00
0,10
0,10
0,16
0,25
0,45
0,50
300
0,35
1,40
0,70
1,40
2,80
6,00
0,10
0,10
0,18
0,25
0,50
0,50
400
0,45
1,80
0,90
1,80
3,60
7,00
0,12
0,12
0,20
0,30
0,50
0,50
500
0,50
2,00
1,00
2,00
4,00
8,00
0,14
0,14
0,25
0,35
0,60
0,60
600
0,60
2,50
1,30
2,50
5,00
10,0
0,16
0,16
0,25
0,40
0,70
0,70
700
0,70
3,00
1,50
3,00
6,00
11,0
0,18
0,18
0,30
0,45
0,70
0,80
800
0,80
3,20
1,60
3,20
6,50
13,0
0,20
0
,20
0,30
0,50
0,80
0,80
900
0,90
3,60
1,80
3,60
7,00
14,0
0,20
0,20
0,35
0,50
0,90
0,90
1000
1,00
4,00
2,00
4,00
8,00
16,0
0,25
0,25
0,40
0,60
1,00
1,00
