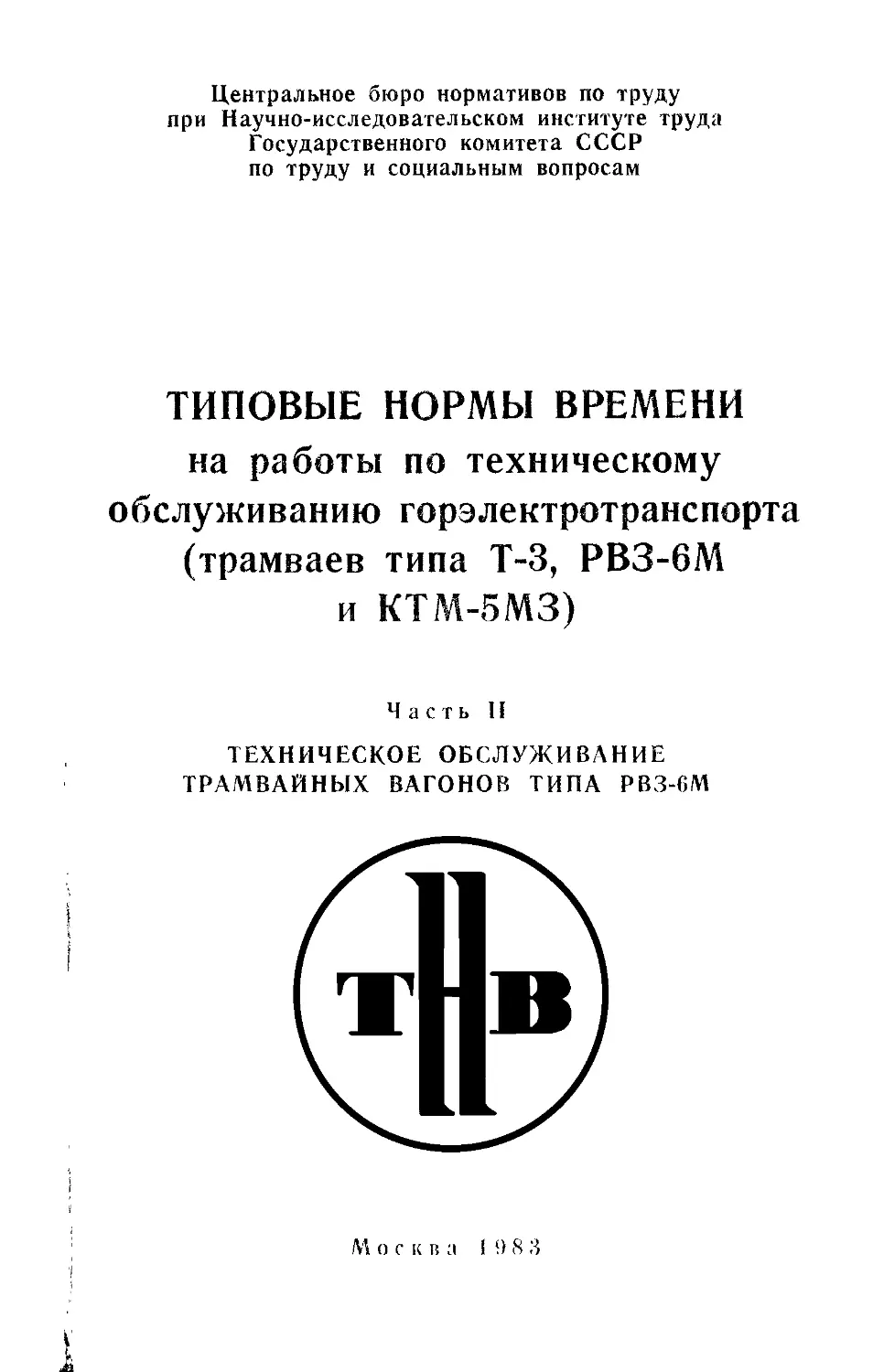

Центральное бюро нормативов по труду
при Научно-исследовательском институте труда
Государственного комитета СССР
по труду и социальным вопросам
ТИПОВЫЕ НОРМЫ ВРЕМЕНИ
на работы по техническому
обслуживанию горэлектротранспорта
(трамваев типа Т-3, РВЗ-6М
и КТМ-5МЗ)
Часть II
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТРАМВАЙНЫХ ВАГОНОВ ТИПА РВЗ-6М
М о с к в а 1 9 8 3
ЦЕНТРАЛЬНОЕ БЮРО НОРМАТИВОВ ПО ТРУДУ
ПРИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОМ ИНСТИТУТЕ ТРУДА.
ГОСУДАРСТВЕННОГО КОМИТЕТА СССР
ПО ТРУДУ И СОЦИАЛЬНЫМ ВОПРОСАМ
УТВЕРЖДЕНО
Государственным комитетом СССР
по труду и социальным вопросам
и Секретариатом ВЦСПС
Постановление № 310/20-52
от 24 декабря 1982 г.
ТИПОВЫЕ НОРМЫ ВРЕМЕНИ
НА РАБОТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ГОРЭЛЕКТРОТРАНСПОРТА /ТРАМВАЕВ ТИПА Т-3,
РВЗ-6М и К1М-5ИЗ/
Часть П
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРАМВАЙНЫХ ВАГОНОВ
ТИПА РВЗ-6М
Москва 1983
ТИПОВЫЕ НОРМЫ ВРЕМЕНИ НА РАБОТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ГОРЭЛЕКТРОТРАНСПОРТА /ТРАМВАЕВ ТИПА Т-3, РВЗ-6М, КТМ-5МЗ/ х
В сборнике содержатся нормы времени на работы по техническому /
обслуживанию трамваев типа Т-3, ЕВЗ-6М и КТМ-5МЗ.
Сборник состоит из 3-х частей* В первой части сборника содержат^
ся нормы времени на техническое обслуживание трамваев типа Т-3, во
второй части - трамваев типа РВЗ-6М, в третьей части - трамваев типи
КТМ-5МЗ. /
Часть П. Техническое обслуживание трамвайных вагонов типа РВЗ-6М,
Сборник разработан Республиканским центром по научной организа-
ции труда и управления ("Укркоммуноргтруд") Министерства жилищно-ком-
мунального хозяйства Украинской ССР при участии Центральной норматив-
но-исследовательской станции Министерства жилищно-коммунального хо-
зяйства РСФСР, Головной нормативно-исследовательской станции Министер-
ства жилищно-коммунального хозяйства Белорусской ССР, Государственно-
го головного института проектирования коммунального строительства
"Казгипрокоммунстрой" Министерства жилищно-коммунального хозяйства
Казахской ССР, Нормативно-Исследовательской станции "Узремстрой-
треста* Министерства коммунального хозяйства Узбекской ССР, Научно-
исследовательской проектно-конструкторской лаборатории и Министерст-
ва жилищно-коммунального хозяйства Азербайджанской ССР, Лаборатории
по научной организации труда и управления производством Министерст-
ва коммунального хозяйства Латвийской ССР под методическим руковод-
ством ЦЕНТ.
Типовые нормы времени утверждены постановлением Государствен-
ного комитета СССР по труду и социальным вопросам и Секретариата
Всесоюзного Центрального Совета Профессиональных Союзов Л 310/20-52
от 24 декабря 1982 г.
Нормы времени рекомендуются для применения на предприятиях го-'
родского электротранспорта, независимо от их ведомственного подчи-
нения/
В настоящем сборнике в конце (Приложение ~ 2) помещен бланк от-
зыва, который заполняется предприятием, организацией и направляется
в адрес ЦЕНТ: 105043, Москва, 4-я Парковая ул., 29.
Обеспечение межотраслевыми материалами по труду осуществляется >
по централизованным заявкам министерств и ведомств. у
//
©Научно-исследовательский институт труда 1
Государственного комитета СССР по труду /
и социальным вопросам /НИИ труда/, 1Уоо >
- 3 -
ОБЩАЯ ЧАСТЬ
I. Настоящие типовые нормы времени рекомендуются для нормирова-
ния труда рабочих, занятых выполнением работ по техническому обслужи-
ванию трамвайных вагонов типа PB3-6Mt на предприятиях городского
электротранспорта независимо от их ведомственного подчинения.
Кроме тогог типовые нормы времени могут быть использованы для
планирования численности рабочих и установления нормированных зада-
ний.
2. В. основу разработки настоящего сборника норм времени положе-
ны следующие данные:
фотохронометражные наблюдения и технические расчеты;
результаты анализа организации труда;
типовые технологические процессы на техническое обслуживание
трамвайных вагонов типа РВЗ-6М, разработанные Институтом повышения
квалификации руководящих работников и специалистов Минжилкомхоза УССР,
с учетом их проверки в производственных условиях союзных республик;
паспорта, чертежи, описания по устройству, ухсду и эксплуатации
трамваев и другие технологические и нормировочные материалы.
3. Нормы времени даны в минутах на единицу объема работы, '’’казан-
ную в параграфах, соответствующих нормативных таблиц.
4, Типовыми нормами времени учтено время на пгдготовительно-за-
ключитэльные работы, обслуживание рабочего места, отдых и личные на-
добности.
- 4 -
5. Наименование профессий и разряды работ установлены в соответ-
ствии с Единым тарифно-квалификационным справочником работ и профес-
сий рабочих: выпуски I, 2и 56, утвержденные постановлениями Государ-
ственного комитета Совета Министров СССР по вопросам труда и заработ-
ной платы от 14 января 1969 г. И? 24, от 21 января 1969 г» IP 22 и от
16 июля 1969 г. IP 268 с Квалификационным справочником профессий рабо-
чих, не вошедших в Единый тарифно-квалификационный справочник работ
и профессий рабочих, которым устанавливаются месячные оклады, утверж-
денным постановлением Государственного комитета Совета Министров СССР
по вопросам труда и заработной платы от 17 августа 1976 г. ₽ 235/18.
С внесением изменений и дополнений в перечисленные тарифно-ква-
лификационные справочники работ и профессий рабочих, наименования про-
фессий, разряды работ, указанные в данном сборнике должны соответст-
венно изменяться.
Выполнение работ рабочими не тех разрядов» которые указаны в
сборнике, не могут служить основанием для каких-либо изменений типот
вых норм.
6. До,введения типовых норм времени необходимо привести органи-
зационно-технические условия на производственных участках в соответ-
ствие с запроектированными в нормах и осуществить производственный
инструктаж рабочих.
7. При внедрении на предприятиях более совершенной, чем это пре-
дусмотрено в типовых нормах, организации производства, труда, техноло-
гии выполнения работ, оборудования, машин, оснастки и т.п., следует
разрабатывать и вводить в установленном порядке более прбгрессивные
местное нормы.
Г. Типовые нормы времени могут быть использованы для расчета ком-
плексных норм при внедрении бригадной организации труда в соответст-
- 5 -
вии с "Методическими основами бригадной формы организации и стимули-
рования труда в промышленности”, разработанными НИИ труда в 1981 г.
и одобренными Научным советом по труду и социальным вопросам Госком-
труда СССР.
9. Типовые нормы времени могут быть использованы для нормирова-
ния труда рабочих, занятых выполнением работ по техническому обслу-
живанию узлов трамвайных вагонов типа РВЗ-6 и РВЗ-6М2 конструктивно
аналогичных с установленными на трамвайных вагонах РВЗ-6М.
- 6 -
ОРГАНИЗАЦИЯ ТРУДА
Техническое обслуживание предусматривает выполнение работ, сни-
жающих износ сопряженных деталей /мойку, чистку, смазку/ и работ,
предупреждающих возникновение неисправностей /регулировочные, кре-
пежные и другие виды работ/, а также выполнение работ, способствую-
щих нормальному функционированию подвижного состава /контроль состо-
яния, замену или попе 1некие смазки, регулировку и т.д.Л
Действующая планово-предупредительная система технического об-
служивания подвижного состава предусматривает следующие виды техни-
ческого обслуживания трамвайных вагонов:
* ежедневное техническое обслуживание /ЕО/, выполняемое ежесуточ-
но во время отстоя подвижного состава в депо, при этом производится
мойка вагона снаружи, мойка и уборка салонов кузова, контроль техни-
ческого состояния узлов электрического и механического оборудования,
работы по поддержанию экипировки в надлежащем состоянии;
первое техническое обслуживание /ТО-I/, выполняемое на подвиж-
ном составе, снимаемом с маршрутов, в соответствии с расписанием
движения в часы спада пассажиропотока; при этом производятся более
тщательная и большего объема уборка и мойка вагона, проверка функци-
онирования и оценка работоспособности основного обррудования, агрега-
тов, аппаратов и узлов, регулировка элементов электрического и меха-
нического оборудования в соответствии с техническими требованиями,
смазка, оценка износа ряда деталей и контактирующихся рабочих по-
верхностей, крепежные работы;
второе техническое обслуживание /ТО-2/, выполняемое со снятием
трамвайных вагонов с маршрута; при этом выполняющей работы, преду-
преждающие возникновение отказов и неисправностей в процессе работы,
выполняются профилак! .ческие и ремонтные операции значительно боль-
-
шего объема, осуществляется более углубленный и полный контроль тех-
нического состояния с использованием контрольно-изгзрительных инстру-
ментов, приборов и оборудования; выявленные дефекты и неисправности
устраняются, либо производится замена узлов или агрегатов взятыми
из оборотного ремонтного фонда.
Работы по техническому обслуживанию производятся в профилак-
тории.
Работы по ежедневному техническому обслуживанию подвижного со-
става выполняются в течение всего года /преимущественно в ночное вре-
мя/ поточным методом. Работы по первому техническому обслуживанию
выполняются в дневное время на тех же поточных линиях, на которых в
ночное время производится ежедневное техническое обслуживание. При
достаточном для организации потока количестве подвижного состава,
поступающего в депо, работы выполняются поточным методом» Группы
рабочих или бригады при поточном методе обслуживания закреплены по
постам»
Второе техническое обслуживание выполняется в дневное время
стационарным методом.
Участки технического обслуживания оборудуются специальными ка-
навами, обеспечивающими удобный доступ к подкузовному оборудованию.
Конструкция канав должна позволять использовать подьемно-тран-
спортные устройства, приспособления и оснастку, механизирующие и об-
легчающие труд обслуживающих бригад. Глубина канав должна быть 1250-
1400 мм. Все осмотровые и ремонтные канавы должны иметь ступеньки,
стационарные осветительные устройства напряжением 12, 24, 36 В, си-
стему централизованной раздачи смазочных материалов, ниши, в которых
хранятся инструмент и приспособления, необходимые для выполнения ра-
бот по техническому обслуживанию и ремонту подвижного состава, боко-
вые приямки для удобства обслуживания и ремонта оборудования, доступ
к которому возможен через люки фальшбортов.
- 8 -
В соответствии с санитарно-гигиеническими требованиями поверх-
ности канав должны быть облицованы керамическими плитками.
У поста технического обслуживания и ремонта крышевого оборудо-
вания устанавливаются огражденные крышевые мостики с откидывающейся
панелью для перехода с них на крышу трамвайного вагона.
Моечно-уборочное отделение оборудуется стационарными моечными
машинами, вращающиеся барабаны которых оснащены щитками из капроно-
вой нити. Подача воды для обмыва кузова осуществляется струями через
различно направленные сопла стоек. Моечные барабаны прижимаются к ку-
зову специальными пружинами или с этой целью применяют пневматичес-
кие приводы.
При техническом обслуживании и ремонте всегда выполняются рабо-т<
ты по смазке узлов трения и доливке масел в масляные ванны вращающих-
ся механизмов. Складские помещения для смазочных материалов оборуду-
ются емкостями и приспособлениями для хранения и раздачи смазки.
Ворота профилактория оборудуются механическим, пневматическим
или гидравлическим приводами для открывания и закрывания их.
Дня обеспечения безопасности выполнения работ по техническому
обслуживанию и ремонту подвижного состава должны быть приняты необ-
ходимые меры, исключающие произвольное передвижение подвижного соста-
ва, для чего контактная сеть участков в моечно-уборочном отделении
и на участке технического обслуживания и ремонта должна быть секцио-
нирована.
Рекомендуется устанавливать в осмотровых канавах систему сигна-
лизации, соответствующую запрограммированному ритму потока и информи-
рующую о передвижении подвижного состав^ по поточной линии.
Работы по техническому обслуживанию трамвайных вагонов выполня-
ют комплексные бригады рабочих, которые комплектуются по технологи-
ческому принципу.
- 9 -
11а рабочих местах размещается специальная документация:
инструкционные карты организации труда;
инструкции по: уходу за оборудованием, передивым приемам труда,
технике безопасности и т.д.;
инструкционное плакаты.
Нижа приведены типовые схемы организации основных рабочих
участков /рис. 1-3/.
Перед началом работы рабочие получают наряды или нормированные
задания, чертежи и указания бригадира или мастера по выполнению ра-
боты.
В соответствии с полученным заданием рабочие подготазливают
свои рабочие места: доставляют необходимый инструмент, приспособле-
ния, мелкие детали и материалы, используя внутрицеховой транспорт
/тележки, электрокары и др./.
Запчасти и прокладочный материал, который изготавливается цен-
трализованно и находится на складе, доставляются к рабочим местам
подсобными рабочими в соответствии с планами-графиками обслуживания
трамвайных вагонов.
Для бесперебойного снабжения рабочих мест необходимыми матери-
алами и запчастями работа склада увязывается со сменностью работы
производственных подразделений.
Профилактическое обслуживание, наладку и ремонт технологическо-
го оборудования, подъемно-транспортных средств, механизмов и аппара-
туры производят отделы главного механика предприятия.
Все рабочие места содержатся в соответствии с правилами промыш-
ленной санитарии и гигиены.
Помещения оборудуются устройствами для естественного проветри-
вания. Общеобменная вентиляция в помещениях совмещается с отоплением
и подачей в рабочую зону теплого воздуха с Температурой не ниже 16°с
и не вышеу20°С.
Рис.I. Схема участка ежедневного технического обслуживания /ЕО/ и первого техни-
ческого обслуживания /ТО-1/
I-осмотровая канава; 2-приямок; 3-верста1с; 4-вышка для осмотра крышевого оборудо-
вания; 5-установка для вытяжки пыли; 6-солидолонагнетатель, 7-установка для цен-
трализованной подачи смазки; 8-передвижной мостик для осмотра аккумуляторных ба-
тарей; 9-стенд для проверки межвагонных электрических шлангов; 10-стенд диагнос-
тики рельсовых тормозов; II-установка для переключения напряжения на контактном
проводе; 12-привод ворот; 13-воздушная тепловая завеса ворот; 14-переносной стенд
для регулировки контакторов контакторной панели; 15-переносной стенд для проверки
работы электрической схемы вагона; Ib-переноснэй стенд для отыскания неисправнос-
тей электрических цепей управления вагоном; 17-переходной мостик; 18-ящик с пес-
ком; 19-верстак с тисками; 20-заточной станок; 21-участок обслуживания аккумуля-
торных батарей; 22-мастерская по ремонту компостеров;,23-мастерская по ремонту
радиоаппаратуры; 24-комната отдыха; 25-кладовая; 26-противопожарный стецц
Рис.2. Схема участка мойки и уборки
I—установка для наружной мойки вагона; 2—-вышка для удаления
снега с крыши вагона; 3—шкаф для инвентаря мойщиков; 4—воз-
душная тепловая завеса; 5—привод ворот; 6—емкость для рас-
твора моющих средств
- 12 -
Рис.З. Схема участка второго технического обслуживания /ТО-2/
1-ос?лотровая канава; 2-приямок; 3-домкраты для подъема кузова
вагона; 4-пышка для ремонта крашевого оборудования; 5-стенд
для кантовки колесной пары; 6-установка для выкатки тележек
из-под вагона; 7-верстак; 8-установка для подачи’и снятия на-
пряжения с контактного провода; 9-кран-балка ГП 5 т; 10-соледо-
лонагнетатель; II-установка для централизованной подачи смазки;
12-передвижкой мостик для осмотра аккумуляторных батарей;
13-привод ворот; 14-воздушная тепловая завеса; 15-переходной •
мостик; 16-ящик с песком; 17-верстак с тисками; 18-эаточной
станок; 19-ггро•<иэопожврный стенд; 20-стеллаж для деталеймате-
риалов и инструментов
- 13 -
Ворота профилактория оборудуются тепловыми завесами.
Освещенность производственных помещений и отдельных рабочих
мест регламентируется санитарными нормами проектирования промышлен-
ных предприятий. Светильники необходимо располагать так, чтобы лучи
света лампы не попадали в глаза работающих и хорошо освещали рабочее
место, для чего они должны иметь арматуру, которая предохраняет гла-
за от ослепления, а сами светильники - от механических повреждений.
- 14 -
НОРМАТИВНАЯ ЧАСТЬ
РАЗДЕЛ I
I
Глава I
МОНКА, УБОРКА И ЭКИПИРОВКА ВАГОНА
> п/п Намме оваиме операций| и содержание работы Коли- чество узлов или деталей на ва- гон Единица объема работы Профессия Раз- ряд Норма време- ни в мин/
I 2 3 '4 5 б 7
$ I. Механизированная
мойка вагона /поезда/
I Проверить вагон /поезд/ I
внешним осмотром, под-
готовить к движение,
убедиться в безопасности
маневров, перегнать и
установить вагон/поезд/
на участке уборки
Вагон Водитель 3 4,1х
7поезд/ трамвая кд. 5,9*
ж Здесь и далее для водителя норма времени установлена на
первые 100 м перегона с учетом выполнения всех работ в соот-
ветствии с требованиями действующих инструкций и ппавил. На
каждые последующие ЛОО м перегона отдельного вагона или по-
езда но территории депо добавлять 1,а мин*
м Зяесь и долее в знаменателе указан?’ норны времени для пое&мг
состоящего из 2- < ьагогов Р^Э-бМ?.
- 15 u
Пред мнение
1- .1 г 1 31 .... * .. 1 1 5 1 б 1 7
2 Подготовить вагон /по- I Вагов Водитель 3 215
езд/ к проезду через ио- < ечную установку, прое- хать моечную установку, установить вагон /поезд/ на посту уборки, опустить и закрепить токоприемник /токоприемники/ - /поезд/ трамвая кл« *.5
3 Включить моечную уста- I новку,наблюдать за ее ра- ботой, выключить после проезда вагона /поезда/ -И- Мойщик- уборщик подвижного состава 2 2.1 . 2,8 !
♦ Домыть вручную неотмы- I тые места и участки по- верхности кузова, про- пуценные моечной устаг- новкой лобовую и тыль- ную стороны вагона, стекла мармрутных ука- зателей, габаритные Вагон 2 <»5
фонари, ухазателм по-
ворота, фары, буфера,
стоп-сигналы, двери.
подножки, крывевые
овалы
• 16 -
Продолжен е
I 2 3 4 5 6 7
5 Подготовить вагон /поезд/ I к движению, перегнать че- рез профилакторий по иос- таж технического обслули- ванмя Перегнать и устано- вить вагон /поезд/ на сто- янке ₽ опустить и закрепить токоприемник /токоприемники/ I 2. Очистка наружной поверхности вагона вручную Вагон /поезд/ Водитель трамвая с ы 4,8
6 Обмести м очистить от снега крышу вагона I Вагон Моймик- убориих подвижного состава I
7 Очистить от снега и льда подножки вагона I Л* 0 1 ?/2
0 Очистить от снега и льда тележки, надколесные ко- жухи, соленоиды, рельсо^ вые тормоза, рукава песоч- ниц I ь I 4.2
9 Обмыть кузов снаружи вручную I -Л- I 15.6 А
* IT -
Продолжение
_ I 2 3 4 5 6 т
' | 3. Уборка ouon вагока 10 Очкстмть янвкк от асам»- I Ваток Мойгмк- I 0,4
воваввых балетов к тало- нов II Лшить, иодиеств вол I уСордик подвижного соотава I 0’^)^' 10,2
а водвожи, собрать в вывести мусор 12 Протереть оалфеткрВ вжут- I ' **«• i I 7.0
репго поверхность окож- ' в>а стекол 13 Протереть оалфеткоВ сто- I I 5,4
ы салона 14 Протереть влажное, а ваг- I I Л
ten оухов салфеткой во- ручш потолочине, входной выходной двери, ондений, ограждении стекол 15 Протереть влажной, а ва- .1 I б.б
теи сухой салфеткой си- денья 1 *
* 19 *
Продолжение
I 2 э 4 5 б
§ 4. Экипировка вагона
16 Проверить наличие на I Ва>»я Эивяров- I 0,5
вагоне марирутных знаков VK
и боковых уханагеле!, их
соответствие маршрутам
17 Укомплектовать вагой I «Л«е I 4,0
маршрутными знаками и
боковыми указателями
18 Заменить маршрутные зна- i W*"- I 2,0
ки перестановкой »
19 Заменить боковые указа- I I 0,8 -
тели
20 Проверить наличке запас- I I 0,5
ной буксировочной сцепки
и штыря со скобой
21 Укомплектовать вагон за- I I 1,9
пасной буксировочной
сцепксй и штырем со ско-
бой
22 Проверить наличие огне- I I бГз
тушителя
23 Укомплектовать вагон I .1 2,2
огнетушителем
19
Продолжение
I 2 ‘ 3' 4 5 6 7
24 Проверить наличие и состо- яние оповестительных таб~ личек % рамки правил поль- зования трамваем I Вагон Экипиров- щик I О,?
25 Проверить наличие зимнего инвентаря: лопаты, скребка, метлы и пр. I * — •***»* I 0,5
26 Укомплектовать вагон зинннм инвентарем^ I * — I 1,8
27 Проверить наличие песка в песочницах I I 0,3
20 Досыпать песок в песочницы I I 1,5
-20-
Глава 2
ОБСЛУЖИВАНИЕ МЕХАНИЧЕСКОГО ОБОРУДОВАШЯ
1* п/п Вавмевоэавве оперши! в оодервавве работы Коли- чество УЭЛОВ или де- талей на ваго Едннлца обмыв работы 1 Профеоомя Раз- ряд £ TH Норма вре- мен! в мин»
I 2 3 4 ‘ 5 6 7
$ Б. Ходовые телехкл
29. Проверять состояние я нагрев редукторов, I Багов Слесарь по ремонту > 2,0
отсутствие вдтеканвА смазка вдвижного состава к
30. Проверять состояние я крепление бандаже*, нажимных джеков, конт- ртах устройств, вун- тов эаземженяя 9 6. Тормозная ожотема I . 3 4.8
31. Проверять состояние я крепление элементов подвески рельсовых тормозов I 3 4,8
32. Подтянуть ослаблен- ные крепления подвески I 3 1.8
рельсовых тормозов
- 21 -
Продолен”»
I 2 3 4 5 6 7
33 Проверять цупом ПОЛО- жеияе башмаков по от- поменяв к головкам рельсов I Вагон Слесарь по ремонту подневного состава 4 1.2
34 Отрегулировать поло- женю бажмажа по от- ноаеняв ж головке рельса 4 Рель- ООВМВ тормоз 6 2.0
35 Проверить состояние ж крепление элементен барабанных тормозов I Вагон 4 5,6
36 Подтянуть ослабленное крепленая элементов барабанннх тормозов I "" "" — 4 2,1
37 Отрегулровать зазор между накладками к тормоэннм барабаном упорннмп болтам! 4 Барабан- ннй тормоз 6 2,5
38 Проверить работу ба- рабанил тормозов 4 Вагон Слесарь по ремонту подвижного состава Водитель трамваи 4 2,0 кл. 2,0
22
Продолжение
I 2 3 4 & 6 7
39 Проверить состояние I и провисание тросов ручного тормоза, нали- чие и шплинтеэку валиков Ручной привод Слесарь по ремонту подвижного состава 4 1,2
40 Проверять работу руч- ного тормоза при тор- можении и оттормажи- ваяни § 7. Песочница I Ручно! тормоз 4 1.0
41 Проверить работу пе- сочниц I Вагон Водитель трамвая Слесарь по ремонту подвижного состава 5 3 кл 0,6 0,6
42 Отрегулировать пода- чу песка на головку рельса б 8. СцепноИ прибор 2 Песоч- ница Слесарь по ремонту подвижного состава 3 2,1
43 Проверить комплект- I вость сцепных приборов, Вагон 3 J.6
СООТОЯШ ГОЛОВОК,
итмреИ,хомутов, нш>
чже иплинтов.
23
Продолжение
I 2 3 4 5 6 7
Проверить Состояние подбуферной окобн, ее крепление
44 Отрегулировать поло- жение подбуферной окобн при работе ва- гонов по системе многих единиц 2 Сноба Слесарь по ремонту подвижного состава 2 1,7
45 Проверить исправность ж комплектность бук- сирной сцепки и вилки? состояние креплений $ 9. Предохранительное устройство I Вагон 3 1,2
46 Проверить состояние ж крепление предохрани- тельной лобовой сетки ж фартука» работу пре- дохранительного устройст- ва при подъеме и опус- кании Предох- ранжтехь- ное устройст- во 3 2,5
47 Отрегулировать положе- I вне фартука по отно- шению к головкам рельсов _ — 2 3,6
- 24 -
Глава 3
ОЬСЛУЖИВАШВ ДНВВНТИЧВСКОГО ОБОРУДОВАНИЯ
п/н Нажмевоваме операцк* содержание работы Колж- чеот- во узлов жлж дета- лей на вагон Единица объема работы ПрофгиСМЯ раз- ряд К ты Норма вре- мена в мжн
I 2 3 4 5 6 7
$ Ю. Пневматжчеохая
ожотема в налом
48 Проверять работу комп- I
реооора ж гермвтжчвооть
пневматической ожотемв
жа олух
Пневматж- Слесарь 4 2,0
чеокая по ремонту
ожотема подвижного
состава
- 26 -
Г л а в a 4
ОБСЛУЖИВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ
п/п Наименование операцж! я оодервканже работа Коли- чест- во узлов - жди дета- лей на вагон Единица объема работы i I Профессия I ' i i । Раз- Йорма ряд вре- : ра- меня 00- в мин ты
I 2 3 ' 4 1 : 5 L 6 7
49 50 51 52 § II. Освещение /световая, ж звуковая сигналя^ зацжя Проверять сжгяалж- I ] зацжв я работу указа- теле! поворота габа- ритных огней, стоп- сигналов, фары Проверить работу зву- I новой сигнализации от кнопок в салоне Проверить работу I аварийного освещения Открыть и закрыть две- I ~ 1 Ьгои < 1 1 1 Слеоарь- элвктряк по ремонту электро- оборудова- ния г 3 2,0 3 0,3 3 0,2 3 0.4
ри, проверять смгна-
лмзацаю
26
Продолаикв
I 2 3 4 5 6 7
53 Проверять работу оове- ценял салона I Вагон Слесарь- электрик по ремонту электрообо- рудования 3 0,4
54 Проверять состояние ж крепление подводяшх кабелей к катушке рельсового тормоза 4 Рельоо- вк! тор- шон 4 0,8
55 Проверить работу /на остановленном вагоне/ рельсовых тормозов § 12. Дуговой токо- приемник МТБ I Вагон 4 0,6
56 Проверить состояние ж крепление токоприем- ника к постаменту, шунтов, изоляторов и силового кабеля I Токо- прнеи- НИК 3 1,8
57 Проверить состояние ж крепление вставки I 3 0,4
58 Подтянуть ослабленное крепление вставки I 3 1,2
59 Зачистить вставку I 3 1,7
-Zl -
Продолжение
12 3 4 ‘ 5 6 _ 7
60 Залсжжть омаэжу ровннм I Тожо- Слесарь- I 0,7
сдоем в жанавку встав- прием- , элежтржк
ЖМ ВДЖ по ремонту электро- оборудования
28 -
РАЗДЕЛ П
ПЕРВОЕ ТЕХНИЧЕСКОЕ ОБСЛУ1ИВАНИЕ
Глава I
МОЙКА. УБОРКА ВАГОНА
5- Наименование операций и содержание работы Коли- чест- во узлов или дета- лей ш вагон Единица объема работа Профессия Раз- ряд SS- ты Норма вре- мени в мин
I 2 3 4 5 6 7
$ I. Механизированная
мойка вагона/поезда/
I Проверять вагон I
/поезд/ внешним ос-
мотром. подготовить
к движению, убедиться
в безопасности маневров»
перегнать и установить
вагон /поезд/ на участ-
ке уборки
2 Подготовить вагон I
/поезд/ к проезду
через моечную установ-
ку, проехать моечную
установку, установить
вагон /поезд/ на
Вагон Водитель
/поезд/ трамвая
кх 5,9
3
kju
3,5
4,5
- 29 -
Продолжении
I 2 3 4 5 6 7
посту уборка, опустать
а закрепить токоприем-
ник /токоприемники/
3 Включать моечную уста- I Вагон Мойщик- 2 2,1
новку, наблюдать за /поезд/ уборщик 2,8
ее работой, выключать подвижного
после проезда вагона состава
/поезда/
4 Нанести моющее оредот- I Вагон " 2 9,6
во, домыть вручную
неотмнтые места а участ-
ки поверхности кузова,
пропущенные моечной
установкой, лобовую а
тыльную стороны вагона,
стекла марщрутных ука-
зателей, габаритные
фонари, указатели по-
ворота, фары, буфера,
отоп-сагналы, двери,
подножки, крыюевыэ
овалы
30 -
Продолжение
J__2______________а_<_____б______О___1
5. Очистить от грязи те- I Вагой Мойцик* I 4,8
6 лежка.надколеоные ко- духя, соленоида, рель- совые тормоза Протереть наружную I уборок подвижного состава I 7,7
7 поверхность стекол салона, лобовой и тыль- ной стороны вагона, дверей, маршрутных указателей, фары, указателей поворота, стоп-сигналов Протереть насухо на- . I I э,о
8 ружную поверхность ку- зова после мойка Подготовить вагон Вагон Водитель 3> 3,0
/поезд/ к движению, /поезд/ трамвая кл. 4,7
через про-
филакторий по постам
технического обслугтоа-
нжя. Перегнать 1 уста-
новить вагон /поезд/
на стоянке, опустить '
« закрепить токоппаем-
нмж /токоприемника/
31 -
Продолженжс
1 2___________________________3 4___________g____________________7
} 2. Очистка наружно!
поверхности вагона
вручную
9 Обмести очистить от снега крышу вагона I В&гои МоЙЩИК- уборщик подвижного состава I 4,7
ю Очистить от онега льда подножки вагона I I 3,2
II Очистить от онега и льда тележки, надко- леоные кожухи, соле- ноиды, рельсовые тор- моза I I 4,2
12 Протереть салфеткой наружную поверхность кузова и дверей / в условиях низких темпе- ратур/ I 1 • I 24,8
13 Нанести мощое сред- стве, вымять кузов снаружи вручную I 2 20,7
14 Очистить от грязи те- I I 4,8
лежки, надколэ снею
кожухи, ооле ноиды,
рельсовые тормоза
- 32 -
Продолжение
I 2 8 4 5 6 7
15 Протереть наружную I поверхность стекол са- лона лобовой ж тыльной стороны вагона, марш- рутных указателей, фары, указателей поворота, стоп-ожгналов Вагон МоВимк- уборвДК подвжхного состава I 7.7
16 Протереть насухо I наружную поверх- ность кузова после мсйкж 5 3. Уборка салона вагона • I . «Л
17 Очистить яшлки от ко- I пользованных билетов ж талонов I 0.4
18 Увлажнить, подмести I пол к подножки, соб- рать вынести мусор I 10,2
19. Протереть влажной, а I затем сухой салфеткой потолок ж стены салона I 11,2
20 Протереть влажной, а I I 13,2
затем сухой салфеткой
внутреннюю поверхность
окопник стекол
- 33 -
Продолжение
I 2 3 4 5 6 7
21 Вымыть о прикэненивм моющих средств и про- тереть внутреннюю по- верхность дверей I Вагон Мойщик- уборщик подвижного состава 2 4,9
22 Протереть влажно! о применением моющих средств, а затем сухо! салфеткой поручни по- толочные, входа и вы- хода, сиде ни!, огражде- ния стекол I 2 4,1
23 Протереть хромирован- ную арматуру и поли-. рованные детали внут- ренне! облицовки I 2 1,9
24 Протереть влажно!, а затем сухо! салфеткой сиденья, загрязненные места вымыть с приме- нением моющих средств I 2 Ю,7
25 Протереть влажно!, а затем сухо! салфеткой кассовые аппараты х —л— I 1.5
26 Протереть влажной, а затем сухо! салфеткой компостеры I ‘ —И—* - I 1,2
- 34 -
Глава 2
ОБСЛУЖИВАНИЕ КУЗОВА ВАГОНА
Г n/ni Наименование операций ж содержание работы Коли- чест- во узлов или дета- лей на вагон Единица объема работы Профессия Раз- ряд ты" Норма вре- ме- ни в мин
I 2 3 4 5 6 7
§ 4. Наружная обшивка и оборудование
27 Проверить наружную I Вагон Слесарь 3 4,8 обшивку кузова на от- по ремонту оутствие вмятин, отолое- подвижного ний и повреждений окрас- состава ки, состояние и креп- ление фальшбортов, 'плотность прилегания, исправность замков к петель, состояние и крепление отбойных брусьев, декоративных профилей, эмблемы, буферных пластин
28 Проверить состояние I Зеркало -"- 2 0,2 зеркала обратного вида и крепление его кронш- тейна
- 35 -
Продолжение
I 2 3 4 5 6 7
29 Подтянуть крепление кронжтейна зеркала обратного вада I Кронш- тейн Слеоарь по ремонту подвижного состава 2 0,4
30 Заменить зеркало об- ратного вада I 2 2,1
31 Проверить ооотояние и исправность лестницы подъема на краду. § 5. Салон и его обо- рудование I 3 0,9
32 Проверить ооотояние и крепление обшивки са- лона, декоративных профилей < I Вагон 3 2,0
33 Подтянуть крепление обшивки салона - I пог.м 2 0,3
34 Подтянуть крепление декоративного профиля — 2 0,4
35 Проверить ооотояние стекол, исправность оконных рам, легкость их открывания и зак- I Вагон 3 3,3
рнвания
- 36 -
Продолжение
I- 2 9 4 _ 5 6 7
36 Проверять состояние * крепление кронштейнов ж поручне! потолочных, входа ж выхода» ограж- дения стекол I Вагов Слесарь по ремонту подвижного состава 2 1,1
37 Подтянуть крепление I жронвтейнов я поручав* потолочина,входа и выхода, ограждения стекол 2 5,4
?8 Проверить состояние ж крепление каркасов сидени! к полу» поду- пек ж спинок ж карка- сам I - 2 1,5
39 Подтянуть креплвнже Каркаса сиденья к полу 25 Сидение • ж- 2 1,5
40 Подтянуть крепление подушки сиденья к каркасу 25 Подушка 2 0,6
41 Подтянуть крепление спинки сиденья к каркасу 25 Спинка 2 0,5
42 Проверить состояние вентиляционного лобо- вого жалюзи I Вагов 2 0,3
- 37 -
Продолжена»
I 2 3 4 5 6 7
43 Подтянуть крепление жалвзж I Вагож Слесарь ро ремонту подвижного состава 2 0.4
—— -- . - -
44 Проверить состояние вентиляционного лика I . I 2 0.4
45 Проверить состояние крышек люков пола, крепление резинового настила I Barei 2 1.4
46 Проверить состояние входных и выходных ступенек /подножек/ I 2 0,5
47 Проверить состояние створок двери, плот- ность прилегания, сос- тояние уплотнений, крепление петель 2 Дверь • 3 0.8
48 Подтянуть крепление подвески двери 2 3 2.8
49 Проверить состояние и крепление бокового маршрутного указателя I Вагон — — 2 о.з
50 Подтянуть крепление кронштейна бокового маршрутного указателя 2 Кронж- теКн 2 0.5
- 38 -
Продолжение
I 2 3 4 5 6 7
51 i Очистить, проверять состояние, крепление ж работу компостера 7 Компос- тер Слесарь по ремонту подвижного состава 2 0,3
52 Поменять мфр ком- постера 7 2 0,5
53 Подтянуть крепление компостера 7 2 0,3
54 Заменить компостер 7 2 3,6
55 Проверить работу, ооо- тояние и крепление , 3-х полуавтоматичес- ких кассовых аппаратов I Вагон 3 2,6
56 Подтянуть крепление полуавтоматического кассового аппарата 3 Кассо- вый аппарат 2 0,3
57 Заменить полуавтомат*-, чески! кассовый аппа- рат 3 2 4,6
58 Проверить работу, сос- тояние и крепление 2-х накопительных кассовых аппаратов I Вагон 3 1,0
59 Заменить накопительны! кассовы! аппарат 2 КаосевыИ аппарат 2 6,7
- 39 -
Продолженже
I 2 3 4 5 6 7
V 5 6. Кабина водители и ее оборудование
60 Проверить состояние и крепление сиденья водителя I Сддейм Слесарь по ремонту подвижного состава 3 0,5
61 Подтянуть крепление сиденья водителя к ' полу I 2 1.9
62 Проверить состояние и крепление резинового покрытия пола кабины водителя I Кабжна 2 0,2
63 Проверить состояние и работу механизма открывания вентиляцион- ного люка кабины во- дителя I Лвк 2 0,9
64 Проверить состояние уплотнений и сТекол кабины водителя I 2 0,3
65 Проверить состояние двери кабины водителя, плотность прилегания уплотнений, исправ- ность замка I Дверь 3 0,3
40
Продолжение
I 2 3 4 5 6
66 Подтянуть крепление подвески двери кабины водителя I Дверь Слесарь по ремонту подвижного состава 3 1,8
67 Проверить состояние камеры размещения марш- рутного знака в кабине /софит/, крепление маршрутного знака, исп- равность закрепляющих устройств, работу ме-» ханизма прокручивания рулена I Камера 2 0,5
68 Подтянуть крепление маршрутного знака I Маряфут- ный знак 2 0,6
69 Проверить состояние и крепление зеркала кабины водителя I Зеркало 2 0,2
70 Подтянуть крепление зеркала кабины водителя I 2 0,4
71 Заменить зеркало ка- бины водителя I 2 1,6
72 Проверить состояние к I к епленаа цротивооолнеч- ного козырька Кознрак 2 0,2
7b Подтянуть крепление щютивооолнечного ко- 1 „и. -,в— 2 0,3
- 41
Т л а в а 3
ОБСЛУЖИВАНИЕ ТЕЛЕЖЕК
р, П/П1 Наименование операций и содержание работы Коли- чест- во узлов или детаг- лей на ва- гон Единица объема работы Профессия Раз- ряд й: ты Норма вре- мени в мин
I 2 3 4 ___5 6 7
§ 7. Редуктор
74 Проверить состояние и нагрев редуктора» отсутствие подтеканий смазки 4 Редуктор Слесарь по ремонту подвижного состава 3 0,5
75 Проверить крепление кожуха и крышек 4 5 1.2
76 Подтянуть ослаблен- ные крепления кожуха ж крышек ' 4 5 2.0
77 Проверить состояние. креплений редуктора, реактивного устройства, провисание горловины 4 3 1,9
78 Подтянуть ослабленные крепления редуктора 4 5 2,0
79 Проверить уровень 4 Смазчик I 1,2
смаз и в редукторе
- 42
Продолжение
1_ 2 3 4 5 6 7
80 Долить смазку в редук- тор до уровня 4 Редуктор Скхзчик I 3.6
81 Прочистить сапун § 8. Колесная пара 4 I 1,3
82 Проверить состояние и крепление бандажей, нажимных дисков» конт- рящих устройств» шун- тов заземления 4 Колесная пара Слесарь по ремонту подвижного состава 4 1»2
83 Проверить шаблоном бан- дажи на соответствие нормам и допускам - 4 4 0,8
84 Проверить состояние и крепление периферий- ных и ступичных болтов 4 •л- 4 2.0
85 Подтянуть ослабленные периферийные болты 4 4 3»0
86 Подтянуть ослабленные ступичные болты 4 4 2»0
87 Подтянуть крепление шунта заземления 16 Шунт за- земления 2 0»6
88 Заменить шунт зазем- 16 — — 2 3»2
ления
43
Продолжение
I 2 3 4 5 6 7
89 § Э. Надколесный кожух Проверить состояние. 8 Надколео- Слесарь по 3 1,0
90 и крепление надколес- ного кожуха ж кронш- тейнов Подтянуть крепление 8 ный кожух ремонту подвижного состава 0,5
91 надколесного кожуха Подтянуть крепление 8 2 0,5
92 кронштейнов надколео- ного кожуха § 10. Карданный вал Проверить состояние 4 Кардан- 4 1.6
13 и крепление карданного вала, наличие шплинтов Подтянуть крепление 4 ный вал 4 1,6
94 карданного вала Проверить состояние. 4 4 1,4
95 шлицевого соединения карданного вала, иголь- чатых подшипников, люфт в шарнирном соединении Подтянуть ослабленные 4 4 1,0
крепления крышек иголь-
чатых подшипников
Продолжение
96 Сказать подшипники ж лицевое соединение § II. Продольная балка 4 Кардан- ный вал Смазчик 2 2,0
97 Проверить продольную балку на отсутствие трещин, разрушений сварных швов, ослабле- ния креплений крышек лап, нроштейнов 4 Балка Слесарь по ремонту подвижного состава 4 1.2 *
98 Подтянуть крепление крышек лап 4 — •-о 4 4.8
99 Подтянуть крепление кронштейнов 4 4 1.0
100 Проверить состояние фиксирующих штифтов лап § 12. Траверса тягового электродвигателя 4 4 1.5
101 Проверить траверсу на отсутствие трещин, пов- реждений, ослабления креплений. Осмотреть детали траверсы на при- 4 Траверса 4 2.2
годность
- 45 -
Продолжение
I 2 3 4 5 6 7
102 Подтянуть траверсы крепление 4 Траверса Слесарь по ремонту подвижного состава 4 2,3
ЮЗ Проверить подвеску и крепление тягового электродвигателя 4 Электро- двигатель 4 0,9
104 Подтянуть крепление 4 4 2,3
тягового электродви-
гателя
§ 13. Центральное реооорное
подвешивание
105 Проверить шкворневую балку на отсутствие трещин, повреждений сварных швов 2 Балка 3 1.2
106 Проверить резиновые буфера шкворневой бал- ки на отсутствие пов- реждений 2 Тележка 3 1.2
107 Проверить комплекты 2 3 0.7
резиновых конических
колец и металлических
тарелей на отсутствие
повреждений
46 -
Продолжение
I 2 3 4 5 7
108 Проверить состояние 2 болта пятника, на- личие шплинта Бон Слесарь по ремонту подвижного состава 3 0,5
109 Зашплинтовать болт 2 пятника 3 0,8
НО Проверить рычаги, 2 Тележка серьги и валики шар- нирного соединения шкворневой и про- дольной балок на отсутствие повреждений, повы- шенной вцработки. Проверить наличие шплинтов 3 0,8
III Смазать валики 2 в местах соединений с серьгами и тягами § 14. Подвеска рельсового тормоза I 1.7
112 Проверить состояние 4 и крепление элементов подвески рельсового тормоза Рельсовый тормоз 4 1.2
ПЭ Подтянуть крепление 4 подвески рельсового тормоза 4 1.3
- 47
Продолжение
I 2____________________________3 4___________§_____________6____7
114 Проверить щупом по- ложение башмака по отношению к головке рельса 4 Рельоовыв тормоз Слесарь по ремонту подвижного состава 4 (°л
115 Отрегулировать поло- жение башмака по отношению к головке рельса 4 5 2,0
116 Смазать места шар- 4 нирного соединения рельсового тормоза § 15. Барабанный тормоз I 1.5
117 Проверить состояние и крепление элементов барабанного тормоза 4 Барабанный тормоз 4 1.4
118 Подтянуть крепление элементов барабанного тормоза 4 — — » 4 2,0
119 Проверить зазор между тормозным барабаном и тормозными накладка- ми в расторможенном состоянии 4 4 0,6
120 Проверить состояние рычагов, клина,пружин, роликов и деталей креп- 4 4 1,1
левая
- 40 -
Продолжение
I 2 3 4 5 . . 6 7
121 Подтянуть ослабленные крепленая 4 Барабанный тормоз Слесарь по ремонту подвижного состава 4 1.2
122 Проверять состояние ж крепление тормозного цилиндра 4 Цилиндр 4 0,8
123 Подтянуть крепление тормозного цилиндра 4 «» 4 1.4
124 Заменить тормозные молодки Комплект 4 12,0
125 Отрегулировать зазор между накладками ж тормозным барабаном упорными болтами 4 Барабанны! тормоз 5 2,5
126 Проверить люфт между клином и роликами 4 —w— 4 0.2
127 Отрегулировать длину 4 штока тормозного ци- линдра вывертыванием или ввертыванием вил- ки с клином с после- дующе А контровкой raft- ки. Устранить люфт между клином и роликами —я— -Л- 4 4,0
126 Отрегулировать иизор 4 4 5,0
ЫёЖДУ ШТОКОМ НМЖНвИ
49 -
Продолжение
I ? 3 4 J 6 7
кромкой трубы тормоз- ного цилиндра уставов- > кой подкладок под ос- нование тормозного ци- линдра и крышки горло- вины
129 Проверить наличие и 4 исправность масленок Барабанный тормоз Слесарь по ремонту подвижного состава 2 0,4
ISO Заменить масленку 36 Масленка 2 2,0
131 Смазать валики и 4 втулки барабанного тормоза Барабанный тормоз I 1.3
132 Проверить работу ба- 4 рабанного тормоза пневматическим приво- дом, проверить работу тормозного цилиндра при оттормажлвании § 16. Ручной привод барабанного тормоза Водитель трамвая 4 кд, 2,0 2,0
133 Проверить состояние I рукоятки ручного тормоза и педали растормаживания Ручной 'Привод - Слесарь по ремонту подвижного состава 4 0,5
- 50 -
Продолжение
I 2 3 4 5 6 7
134 Проверить состояние и крепление блоков, обойм, зажимов, ро- ликов I Ручной привод Слесарь по ремонту под- вижного сос- тава 4 1,8
135 Подтянуть крепление блоков, обойм,зажи- мов, роликов I 4 2,0
136 Проверить состояние и провисание тросов ручного тормоза, на- личие и шплинтовку валиков I •»*— 4 1,2
137 Проверить состояние регулировочных тяг, муфт, исправность резьбы I 4 1,2
138 Отрегулировать ручной привод I 4 9,3
139 Смазать тросы и шар- нирные соединения ручного привода I — — I 2,0
140 Проверить работу руч- ного тормоза при тор- можении и оттормажмва- I Ручной тормоз — — 4 1,0
ним
- 51 -
Глава 4
ОБСЛУЖИВШИ ВСИОМОГАТЕЛЬНОГО МЕХАНИЧЕСКОГО
оборудования
₽ • п/п Наименование операций и содержание работы Коли- чест- во узлов или дета- лей на вагон Единица объема работы Профессия Раз- ряд Я: ты _ J. Норма вре- мени в мин 7
I 2 3 а. 5,
$ 17. Сцепной прибор
141 Проверить комплект- ность сцепных приборов, состояние головок, штырей, хоцутов, на- личие шплинтов. Проверить состояние подбуферной скобы, ее крепление I Вагон Слесарь по 3 ремонту подвижного состава 1.6
142 Проверить выработку валиков и втулок в меотах крепленая к кузову, состояние амортизационных уз- лов, стержней, вилок, крепление головок I 3 1.8
143 Проверить состояние рамы кузова в меотах крепления сцепных при- боров I 3 0,7
- 52 -
Продолжеше
I 2 3 4 5 6 7
144 Отрегулировать положе- ние подбуферной скобы при работе вагонов по системе многих единиц 2 Скоба ! Слесарь по ремонту подвижного состава 2 1.7
145 Проверить исправность и комплектность бук- сирной сцепки и вилки, состояние креплений $ 18- Предохранительное устройство I Вагон • 3 1,2
146 Проверить состояние и I крепление предохрани- тельной лобовой сетки и фартука, работу пре- дохранительного устройст- ва при подъеме и опускании Предох- раннтельное устройство * 3 2,5
147 Проверить состояние и крепление кронштейнов к ра^е вагона I -Л- — — 3 0,8
148 Подтянуть крепление кронштейнов предохрани- тельного устройства к раме вагона I 2 1.5
149 Проверить состояние шар- нира фартука и тяги I * 3 0,8
- 53 -
Продоле me
I 2 3 4 5 6 7
150 Проверить состояние рычажной передачи предохраните льной сетки I Предох- ранитель* ное уст- ройство Слесарь по - ремонту подвижного состава 3 0,7
151 Проверить крепление деревянных планок к трубам предохрани- тельной сетки и к фартуку I 3 0,8
152 Подтянуть крепление деревянных планок I 3 1,8
153 Проверить состояние защелки и пружины, работу защелки I 3 1,0
154 Замерить высоту от ниж- ней планки фартука до гбХовок рельсов’ I — — 2 0,5
155 Отрегулировать положение фартука по отношению к головкам"рёльсов I — — 2 3,6
156 Смазать шарнирные сое- динения предохрани- тельного устройства I — — I 1,5
64 -
Продолжение
I 2 3 4 5 6 7
157 $ 19. Песочница Проверить ооотояние 2 Песочница Слесарь по 3 1,5
158 бункера, чсправнооть рычага,шибера, пружины, тяги, муфты Проверить состояние и 2 Рукав пе- ремонту подвижного состава 2 1.2
159 крепление направляющего рукава песочницы, кронш- тейна Подтянуть крепление 2 сочницы а 2 1.3
160 направляющего рукава песочницы Удалить о направленного 2 W 2 1.0
161 рукава песочницы ледя- ную корку /в зимнее время/ Отрегулировать установ- 2 а 2 1.8
162 ку направляющего рука- ва песочницы Отрегулировать подачу 2 Песочница 3 2.1
163 песка на головку рельса Смазать трущиеся поверх- 2 I 0.5
164 ности привода песочницы Проверить работа I Вагон 3 0,6
песочниц Водитель 2 0,6
трамвая кд.
- 55
Глава 5
ОБСЛУЖИВАНИЕ ПНЕВМАТИЧЕСКОГО ОБОРУДОВАНИЯ
п/п Содержание работы Коли- чест- во узлов или дета- лей на вагон Единица объема работы Профессия Раз- ряд ТЫ Норма вре- мени в мин
I 2 3 4 5 6 7
$ 20. Пневматическая
система в целом
165 Слить конденсат из пневматической систе- мы /резервуаров и маслоотделителя/ I Вагон Слесарь по ремонту подвижного состава 2 3,0
166 Проверить работу комп- I 4 8,6
рессора на слух, время наполнения пневмати- ческой системы сжатым воздухом,герметичность пневматической системы по показанию манометра в положениях приборов "включено" и "выключено" § 21. Компрессор • .. -
167 Проверить нагрев и I Компрас- -"г- 4 1.0
крепление компрессора сор
- 56
Продолжение
I 2 3 4 5 6 7
168 Подтянуть крепление I компрессора Компрес- сор Слесарь по ремонту подвижного состава 4 1,1
169 Проверить уровень мае- I ла в картере компрес- сора ».и— Смазчик I 0,8
170 Долить масло в картер I компрессора I 1.8
171 Проверить состояние в I крепление всасывающего рукава и фильтра Слесарь по ремонту подвижного состава 4 0,7
172 Подтянуть соединения I компрессора с магист- ралью, устранять утечку воздуха § 22. Электропневматичесодй регулятор давления АК- -11Б 4 1,1
173 Проверить регулировку I включения и отключения регулятора давления Регуля- тор 4 4.3
174 Проверить утечку воз- I духа через регулятор - - 4 0,4
Г? 5 Подтянуть соединения I 4 2,5
регулятора с магистралью,
устранить утечку всзду>гк
- 57 -
Продолжение
I 2 9 4 5 6 7
176 01 регулировать регули- I ровочными винтами вклю- чение и выключение ре- гулятора давления Регуля- тор Слесарь по ремонту подвижного состава 4 4,9
177 Проверить состояние I кожуха и замков, плот- ность закрывания 5 23. Маслоотделитель Э-120/Т 4 0,2
Г78 Проверить состояние t1 и !фепление масло- отделителя, утечку воздуха 3 0,5
179 Подтянуть ослаблен- I ные крепления масло- отделителя — — 3 , 0,4
180 Подтянуть соединение I 4 2,5
маслоотделителя о
магистралью, устранить
утечку воздуха
§ 24. Фильтры I ФК.Э-И4
181 Проверить состояние 2 и крепление фильтра, уплотнений Фильтр 3 0,4
182 Подтянуть ослабленные 2 „я,,, • __ о 0,4
крепления фильтра
58
Продолжение
I 2 3 4 5 6 7
§ 25. Редукционный
клапан К-7
183 Проверить регулировку I Клапан Слеоарь по 3 1,6 клапана по манометру ремонту подвижного состава
184 Отрегулировать давле- I 3 3,8 ние в тормозной маги* 1 отрали ввертыванием или вывертыванием регулиро- вочного стакана с пос- ледующим закреплением его стопорным винтом
185 Проверить утечку I 3 0,2 воздуха через клапан
186 „ т 4 2,5 Подтянуть соединение I клапана с магистралью, устранить утечку воздуха § 26. Кран водителя 4900А
187 Проверить крепление I Кран 4 0,6 крана
188 Подтянуть ослабленные I 4 0,7 крепления крана
189 Проверить легкость I 4 поворота рукоятки и работу крана в.каждом
- 59 -
Продолжение
J 3. 4 5 положении 6 7 _
190 Проверить утечку воз- I духа через кран водителя ' г Кран Слесарь по ремонту подвижного состава 4 0.7
191 Подтянуть с бедмненжя I крана о магистралью,уст- ранить утечку воздуха 5 27. Тормозной цдливдр 4 3,6
192 Проверить утечку воз- 4 духа через цдлнддр Ци д ияр 3 0,5
I9B Подтянуть соединения 4 цилиндра с магистралью, устранить утечку воз- духа 4 2,5
194 Влить в цилиндр 1-2 см9 4 приборного масла МВП, прокачать § 28. Предохранительный клапан 3-216 3 2,5
' 195 Проверить наличие плом- I бы и правильность регу- лировки клапана на дав- ление 7 кгс/см2 Клапан — — 3 3,7
Продолжение
- во
I 2 3 4 5 6 7
196 Прочистить отверстие I Клапан Слесарь по 3 0,3
для выпуска сжатого воздуха в атмосферу - ремонту подвижного > состава —
197 Проверить утечку воз- I духа через клапан 2 0,4
198 Подтянуть соединения I клапана с магистралью,уст- , ранить утечку воздуха § 29. Переключательный клапан 2,5
199 Проверить крепление 2 клапана и утечку воз- духа 3 0,5
200 Подтянуть соединение 2 клапана о магистралью, устранить утечку воз- духа § 30. Пневматический привод двери 4 2,5
201 Открыть и закрыть ко- 2 жух привода двери Привод дверж I 0,5
202 Проверить состояние 2 кожуха и запоров при- 3 0,5
вода двери
- 61 -
Продолжен: е
I 2 3 4 5 6 7
203 Проверять крепление 4 дверного цилиндра к основанию и основания к кузову Цилиндр Слесарь по ремонту подвижного составу 3 0,7
204 Подтянуть крепление 4 дверного цилиндра к ооновашпо 3 1,0
205 Подтянуть крепление 4 основания цилиндра к кузоду 3 1,0
206 Проверить правиль- 2 ыость расположения приводных рычагов двери, дверных ци- линдров Прдвод двери 3 1,4
207 Проверить утечку 4 воздуха через ци- линдр Цилиндр 3 0,4
208 Подтянуть соединения 4 цилиндра о магистралью, устранить утечку воз- духа 4 2,5
209 Проверить скорость, 2 плотность и одновремен- ность открывания и закрывания створок Дверь 3 1,2
двери
- 62 -
Продолжение
I 2 а 4 5 6 7
210 Отрегулировать ско- рость, плотность и одновременность открывания и закрыва- ния створок двери регулировочным венти- лем ВВ-2А и тягами $ 31.Края экстренного открывания дверей 4*5 2 Дверь Слесарь по ремонту подвижного состава 3 4,9
211 Проверить крепление крана и утечку воздуха 2 Крам 3 0,4
212 Подтянуть крепление 2 3 0,3
крана
} 32. Электропневматичеокие
вентиля ВВ-2А-2 /привода
дверей/» КЛП-6Б-1 /заме-
щающего торможения/,
КЛП-5Б-1 /песочницы/
213 Проверить крепление вентиля и утечку воз- духа 5 Вентиль 3 / 0,5
214 Подтянуть ослабленное крепление вентиля 5 3 0,2
215 Подтянуть соединения вентиля с мал отралью. 5 4 2,5
- 63
Продолгэние
I 2 3 4 5 6 7
216 устранить утечку воздуха Проверить работу вен- 5 Веишь Слесарь по 3 0,1
тиля ручным включением ремонту
подважного
состава
§ 33. Стеклоочиститель СЛ-21,
> жран стеклоочистителя KP-II
217 Проверить крепление 2 стеклоочистителя и крана, утечку воздуха Стекло- очисти- тель 3 0,7
218 Подтянуть ослаблен- 2 ное крепление стекло- очистителя и крана 3 1.2
219 Подтянуть соединения 2 стеклоочистителя с магистралью, устранить утечку воздуха 4 2,5
220 Проверить работу отекло- 2 3 1.4
очистите ля: равномерно сть
прилегания щеток к стек-
лу, чистоту протирки
стекла,количество
двойных ходов в минуту,
охватываемую поверх-
ность протирки стекла
-64-
Продолжение
I 2 3 4 5 6 7
221 Отрегулировать венти- 2 дем число двойных ходов стеклоочистителя Стекло- очисти- тель Слесарь по ремонту подвижного состава 3 3,0
222 Проверить крепление 2 рычага на оси стекло- очистителя 3 0,2
223 Закрепить рычаг на оси 2 стеклоочистителя 8 0,3
224 Заменить щетку отек- 2 лоочкстктеля § 34. Привод реверсора Щетка 3 3,0
225 Проверить работу при- I вода несколькими вклю- чениями аппарата, /теч- ку воздуха Прдвод ревер- сора 3 1,о
226 Подтянуть соединение 4 привода реверсора с магистралью,устранить утечку воздуха —w«- 4 2,5
227 Влить в цилиндр при- I вода 1-2 см8 приборного масла МВД и прокачать 3 2,5
- 65 -
Продолжение
1 2 3 4 5 6 7
§ 35. Воздушные резервуара
228 Проверить крепление 2 резервуара и утечку воздуха Резервуар Слесарь по ремонту подвижного состава 3 0,9
229 Подтянуть ослабленные 2 крепления резервуара _и- 3 1.2
230 Подтянуть соединения 2 резервуара с магист- ралью, устранить утеч- ку воздуха 4 2,5
231 Проверить исправность 2 спускного крана § 36. Шумоглушитель 3160 3 0.4
232 Проверить крепление 1 шумоглушителя и гер- метичность корпуса Шумоглу- шитель 3 0,7
233 Подтянуть ослабленные I крепления шумоглушителя $ 3?» Манометр MI3-J.2 3 0,9
234 Проверить наличие 1 пломби на манометре н утечку воздуха Маномь тр >1 о 3, •)
23 b ‘ > од'Г । шу ть с об дине i ;.ия I мш1 осетра с магистралью, устранить утечку воздуха ~ —
236 Заменить манометр 1 о 3 С ь
66 -
Продолжение
I 2 3 4 5 6 7
237 § 38. Адтоматичеоки! выклю- чатель торможения Э-П9В, ПРУ-4 Проверить крепление I Выключа- Слесарь по 3 0,5
238 выключателя и утечку воздуха Подтянуть ослабленные I тель ремонту подвижного состава 3, 0,2
239 крепления выключателя Подтянуть соединение I 4 1,1
240 выключателя с магист- ралью, устранить утеч- ку воздуха § 39> Клапан звонка, вибратор Проверить работу звон- I Звонок 3 1.0
241 ка и исправность педали ' Проверить исправность I Клапан -•- 3 0,8
242 клапанатего крепление и утечку воздуха Подтянуть соединения I 4 2,5
243 клапана о магистралью, 'устранить утечку воздуха Проворить исправность I Вибратор 3 0,7
вибратора,его крепление к утечку воздуха
.67.
Продолжение
I 2 3 4 _5 6- 7
244 Подтянуть С08ДДН6Н16 I вибратора о магист- ралью, устранить утечку воздуха 5 40. Кран разобщительны! 383ЯВ Вибратор Слесарь по ремонту подвижного состава 4 2,5
245 Проверить работу кранг 2 ж утечку воздуха § 41. Клапан песочница Кран 3 0,9
246 Проверить крепление * I работу кнопки ж клапана песочницы Клапан 3 0,5
247 Подтянуть ослабленные I крепления кнопки и клапана 3 0,8
248 Проверить утечку воз- I духа через клапан „♦» й 3 U, 4
249 Подтянуть соединенна I ^.яа»:-чна о шгмстралью, у '4Tpuw ть у те аду воз ду <а iUViJWK н 4 * •
2U) 1> гул аро вать с-и „ме от- 1 рЖлОТу КНОПКИ ,Й и 3 ; 1
- 68 -
Продолжение
I______2_________________________3 4____________5____________6 7
§ 42. Пневматический циливдр
пеоочницы
251 Проверить ооотояние 2 и крепление цилиндра, утечку воздуха Циливдр Слесарь по ремонту подвижного состава 3 0,8
252 Подтянуть крепление 2 цилиндра 3 2,0
253 Подтянуть соединение 2 цилиндра с магистралью, устранить утечку воз- духа § 43. Матистраль и арматура 4 2,5
254 Проверить утечку I воздуха через воздухо- проводы и ссединатель- ные элементы Вагон 3 4,1
255 Про1реть и продуть I —н«. 3 10,6
воздухопровод в зимнее
время
Глава 6
ОБСЛУШВАБИВ ЭЛЕКТРИЧЕСКИХ МАДИН И АППАРАТОВ
де п/п : । ! Содержание работы Единица ; объема ! работы i - - п 1 ! Профессия ' 1 I i 1 1 1 Раз- ряд ра- бо- ты । Тяговы электр гатель ДК-259 ~ Коли-j чест- но узлов | или дета- лей на вагон й | Электр од-м— двигат вентил д •: да-ббо Цорма} Коли- рре- • чест- мени ' во 1 в i узлов мин * или дета- 1 лей на • вагон о— ель ятора А Норма вре- . пени • в НИН Электре гатель компрес КБМ, ДК-^081 Коли- чест- во узлов или дета- лей на вагон >дви- ;сора * I Норма 1 вре- мени в мин 1 о> со - - *
1. _ 2. . 3 4 i 5 6.... j 7 ! 8 9 ' 10— II
§ 44. Высоковольтные 1
I
электродвигатели ;
256 Очистить электродви- Электро- Слесарь- I 4 3,5 I 2,9 I
гатель снаружи двигатель электрик по
ремонту
электро-
оборудова-
НИИ
3,1
4
5
3;^' Скрыть крышка кал- Электро- Слесарь- 2
дукторных лазков, двхгатель влвктряк по
проверить ах состоянзе, ремонту
у^отааняя 1 замкж элежтрообо-
рудомпя
Зсс Продуть электрода- -*-< I
гегель сухлм сжатый
зоздухан
25S- Проверять коллектор Коллектор 4
за выработку
26с Дровержть состояние Электро- 4
£>оетг-ейнов, щэткодар- даггатель
катале2, кзолятор^в,
Фуатов, окон адегксД’ЗТл-
хатзлзй, язоляца& прозе-
дов. Вынуть» осмотреть
л уотановять щетка*
Проверять нренленяя
Продолженже
6 7 8 9 10 II
4 1,0 I 0,9 I 0,8
4 0,9 I 0,7 I 0,7
4 1,6 I 1,3 I 1,0 <
i
4 2,2 I 1,5 I 1,9
Продолжение
2 2 —чг 3 4 5 6 7 8 9 10 II
261 Подтянуть креплении кронштейнов, щеткодержа- телей. Протереть изоля- торы, удалить пыль и законченность салфет- кой ; смоченной в уайт- спирите Электро- двигатель Слесарь- электрик по ремонту электрообо- рудования % i 4 4 1,6 I 1.3 I 1.4
282 Заменить ветки,притереть по коллектору. Саль . удалить сухим сжатас воз- духом. Коллектор протереть салфеткой, смоченной в уайт-спирите • 4 4 6,0 I 2.2 I 4.2 1 Й I
263 Проверить состояние бая- дакей якоря, вентиляцией- 4 4 2,9 I 2.8 I 2.9 /
него устройства, виводннх
кабелей.лзоляцию полиенах
Продолжение
2 3 4 5 6 7 8 9 10 II
//пузюк, проверять крегь- tasse подшипниковых щитов
Проверить крепление подвески электрода - гателя Электро- двигатель Слесарь- электро по ремонту электрообо- рудования 4 4 1,9 I 1.5 ‘ I 1,2
Подтянуть крепление псдвеокн электродвигателя 4 4 3,0 I 2,6 I 2,4
Закрыть крышки кол- лекторных люков 2 4 0,5 I 0.4 I 0,4
Проверить работу в ле к тродзигате ля ^»we_ -• 4 • — I 3,0 I 3,0
V t Содержание работы ~'/П f г , ;_ — Единица Профессия объема работы Раз- ряд- 1 Групповой ! реостатный : контроллер ! экг-гбл; , ЭКГ-165 ’Контроллер 1 аварийного !хода КЬ<ЗЗА Контроллер водителя КВ-34А. КВ-34Б ! Реве] I ПР-75 1 1 1
ты 1 : К-во ! узлов ( или i дета- 1 лей на ва- гон Нор- ма вре- мени в мин К-во узлов или • дета- лей на ва- гон Зор- >ма [вре- мени : в мин К-во узлов или дета-; лей на ва гон । Нор- ма вре- ме- ни в мин К-во узлов или дета- лей на ва- гон Нор- ма вре- мени в мин
I L ! 3 4 5 ‘ 6 7 i _8 9 10 12 13'
§ 45. Контроллеры и реверсор
Очистить аппарат Аппарат Слесарь- I I 0,8 I 0,4 I 0,6 I 0,6
снаружи 9 Открепить и снять электрик по ремонту, электрообо- рудования 2 I 1,0 0,5 I 0,9 I 1 3 0,8
крышку,проверить ее
состояние,уплотнения
и замки
1 2 я л
270 Проверить крепление Аппарат аппарата к основанию, состояние изоляторов Слесарь- 4 электрик по ремонту электрообо- рудования
271 Подтянуть креплвнже аппарата 4
272 Продуть аппарат су- ‘ хим сжатым воздухом I
273 Снять ду погасительную Луго гаг- камеру ж проверить сигала ее состояние ная ка- мера 4
274 Удалить в дугогаси- тельной, камере кап- ли металла ж копоть наждачной бумагой, протереть салфеткой, 4
Продолжен»
5 67 89 10 II 12 13
I 0,9 I 0,8 I 0,8 I 0,5
I 2 з 4 J
СМОЧ£НкЛ В уаЙТ-
спиряте
275 Проверять рабочую Аппарат Слесарь-
поверхность кулач- электрик
ковых шайб, посадку по ремонту -
их на вазу, состоя- электрообо-
ние кулачковых рудования
элементов, крепле-
ние выводов*
Проверить нажатие,
раствор, провал и
правильность вамнка-
якя кулачковых эле-
МОНТОВ -
276 Протереть контакты
кулачковых элементов
салфеткой ,омочиавой
в уайт-спирите
Продолжайте
6 7 8 9 10, П 12 13
I I 8t2 I 4,7 I 7,7 I 5,5
!
СП
I
I I 3,0 I 1,2 I 2,8 I 1,2
Продолжение
J ___?________________________3 4__________5
277 Зачистить контакты ку- лачковых элементов с серебряными накладка- ми фетром, смоченным в уайт-спирите Аппарат Слесарь- электрик по ремонту электрообо- рудования 4
278 Подтянуть крепление выводов кулачковых элементов — — 4
279 Проверить состояние и крепление изоляторов, пружин,гибких шунтов, роликов и подшипников. Проверить вращение роликов, исправность подшипников 4
280 Проверить крепление реле к панели Реле 5
6 7L __8 ТО II 12 Т.Ч
I 3,9 I 1,6 I 3,3 I 1,8
I 2,4 I 0,4 I 1.9 I 1,0
I 1,6 I 0,7 I 1,2 I 0,8 1 S 1
I 0,1 I 0,1
Продолжение
I 2 3 4 5
281 Подтянуть крепление реле к панели Реле Слесарь- электрик по ремонту электрообо- рудования 5
282 Проверить состояние и крепление контактов реле. Проверить нажатие, раствор и провал 5
283 Зачистить контакты ре- ле с серебряными нак- . кадками фетром, смочен- ным в уайт-спирите • 5
284 Подтянуть крепление контактов реле ж» 5
285 Проверить состояние и. крепление катушки,под- водящих проводов, кон- тактных закимов в 5
Продолжение
£_____2____а____9_____10_____II 12 13
ЙЛ£ММНЖ В&КОЯеЧВККОВ
релв
286 Подтянуть кредленже1 Реде Слесарь- 5
подводящих проводов электро
м клеммных наконечни- по ремонту элек-
ков реле трооборудовения
287 Проверить зклгченяем -* 5
от руки работу якоря,
пружин, замыкание кон-
тактов реле . .
288 Проверить состояние Контрол- 4
я крепление резисторов лер
ПЭ-75
289 Подтянуть крепление Резистор 4
резистора ,
290 Установить дугогаси- Дугога- . 4
тедьдую камеру, про- ситвльная
верят*» движение камера
I 0,5 I 0,5 — — в —
I 0,8 I 0,8 » — — 1 3 1
• *> 4 — — I 0,1
Ш» — — — 3 0,2 — —
8 0.2 I 0.2 I 0,2
I 2 3 4 5
подвижной части кулачко-
вого элемента
291 Проверить работу фикси- Контрол- Слесарь* 4
рувдего устройства лер электрик
по ремонту,
электрообо-
рудования
292 Проверить работу бло- 4
кируюшего устройства „
296 Проверить работу конт*. *** 4
роллера, последователь- -
ность включения кулачковых
элементов согласно диаг»
ранив включения, чет* ..
кость фиксации положения
барабана на всех пози-
циях, исправность руко-
яток
Продолжен»
6 7 8 9 10 II 12 13
- - I 1,2 -
- - I 1.4 -
1
I 1.4 I 2,8 - - ,5
3 4 5.
Проверять работу ревер- Реверсор Слесарь- 4
сора, четкость фиксации на всех позициях и ара- ба тгтайне кулачковых элементов электрик по ремонту электрообо- рудования
Проверить хронометри- ческое время вращения зала переключателя и четкость срабатывания кулачковых элементов Контроллер 4
Проверить состояние зубчатой передачи, крепление шестерен — — 4
Установить и закрыть крышку аппарата Аппарат 2
Продолжение
6 7 6 9 10 II_12 13
------ I 1,2
I 1,6 -
i
00
о
I
I 0,4 -
I 0,8 I 0,4 I 0,8 I 0,5
Профессия |ТП-79А, )ТП—79Г ТП-80А, ТВ-ЗОБ, ТП-80Г ПР-95Б ПР-85А, 1ПР-85Б’ |ПР-85Г Блок 5EZI85
п/п Содержание работы i i । Едим ит^я объема работы Раз- ряд Г ты Коли- чест- во узлов ли дета- лей на вагон Вор- ма вре-! мэ- , ни в мин 1 Коли- чест- во узлов или дета- лей Ий вагон 2ор- ; ма - ' вре- мени ! в мин I Коли-! чест-| во 1 узлов или дета- лей на вагон i ; Ьор- Колл-Нор- ра (чест- ма 1 вре-во вре 1 ме- узлов ме- ! НИ ИЛИ ни в !дета- в мин лей мин на загон i Коли- чёст- *во узлоз или дета* лей 1 на i витое i
* 4 1 1 1 ; 1 1 1 J 1 । 1 1 .
I 2 ' 3 5 6 : ' 7 ' 8 9 10 II ' 12 : 13 । LJ4 j Ll5
§ 4f\ Контакторные панели
298; Очистить крышку ящика Ящик Слесарь» I
контакторной панели электрик
снаружи от грязи по ремонту
электрообо-
рудования
2^9 Открепить и снять Крквка 2
кринку кондукторной
I
I 0,3 I 0,2 - - I 0,3 I 0,3 ®
f
I 0,5 I 0,4 I 0,5 1 Q.5
панели, проверить ее
состояние, уплотнения
и замки
Продолжение
I 2 3 4 _5_ _2.._ __9 . _10_. II 12 14 15_
300 Обдуть панель сухим сжатым воздухом Пгнель Слесарь- 1 электрик по ремонту электрообо- рудования I 1,5 I 1,0 I 0,6 I 1,5 I 1,5
301 Проверить крепление контакторов и реле к панели — — 4 I 0,7 I 0,4 I 0,2 I 0,7 I 0,7 1 со ю
302 Подтянуть крепление контактора к панели Контак- тор 3 6/5/® 0,3 4 0,3 I 0,3 I 0,3 3 0,3*
303 Подтянуть крепление реле к панели Реде — — 3 1/2/ 0,3 е» I 0,3 6 0,3 5 0,3
304 Снять дугогаситель- Дугога- ную камеру»проверить сительная ее состояние,износ камера дугогасительного рога 5 6/5/ 0,2 4 0,2 I 0,2 I 0,2 3 0,2
х - в скобках указано количество деталей относящихся к контакторной панели ТП-79Г для
трамвая РВЗ-6М2 ,
t
> *
Продолжение
I _2_ -3 4 5 6 7 8 9 10 II 12 13 _14_ 15
305 Удалить в дугогаси-* тельной камере кап* ли металла и копоть наждачной бумагой, протереть салфеткой, смоченной в уайт- спирите Дугога- ситель- ная камера Слесарь- электрик по ремонту электрообо- рудования 5 6/5/' : 1,3 4 1,3 I 1,3 I 1,3 3 1,3
зое Проверить состояние - крепление контак- тов контакторов и реле ПяНАДЬ 4 I 0,7 I 0,4 I 0,2 I 0,7 I °.7 « , оэ СР
30? Протереть контакты Контак- 5 6/5/ 0,2 4 0,2 I 0,2 I 0,2 3 0,2
контактора и дугога- тор
сиильный рог сал-
феткой, смоченной
в уайт-спирите
Продолжение
т 2 3 .4.. _.6...
308 Зачистить контакты контактора с сереб- ряными накладками фетром, смоченным в уайт-спирите Контак- Слесарь- тор электрик по ремонту электрообо- рудования 5 6/5/
309 Зачистить главные контакты контактора личным напильником, затем стеклянной шкуркой,протереть салфе ткой,смоченной в уайт-спирите bt 6/5/
310 Зачистить контакты Реле 5 1/2/
,7 4 1,7 I
,2 - - I
______8.___9__________________12 _ 13 14 15
,3 4 0,3 I 0,3 I 0,3 3 0,3
1,7 I 1,7 3 1,7
I
I
0,2 6 0,2 5 0,2
реле с серебряными
накладками фетром,
смоченным в уайт-
спирите
Иродолженжв
I . 2 Э _4 _s_ S JZ ft 9 то II Т2 13 14 15
зп Подтянуть крепление . Контак- контактов контактора тор Слесарь- электрик по ремонту электрообо- рудования 5 6/5/ 0,7 . 4 0,7 I 0,7 I 0,7 3 0,7
312 Подтянуть крепление, Реле контактов реле <1"_ 5 1/2/ 0,9 — I 0,9 6 0,9 5 0,9
313 Проверить состояние Коятак- и крепление катущек, тор гибких шунтов» подво- дящих проводов и клем- ! мннх наконечников кон- тактора • 5 6/5/ 0,5 4 0,5 I 0,5 I 0,5 3 0,5 ’ I о» сл 1
314 Проверить состояние Реле 2 крепление катушки, подводящих проводов» . гибких шунтов»контакт- 5 1/2/ 0,3 * I 0,3 6 0,3 5 0,3
яых зажимов ж клеммник
Продолжение
2_________3_—1_____5__£_2__В__2__ID_H_ 12 13 14 15
наконечников реле
315 Подтянуть крепление гибкого мунта Шунт Слесарь- 5 электрик 7/7/ 0,3 4 0,3 2 о,з 7 0,3 8 0,3
316 Подтянуть крепление подвог «ашх проводов и клеммных наконеч- ников контактора - Контак- тор по ремонту 5 электрообо- рудования 6/5/ 0.5 4 0,5 I 0,5 I 0,5 3 0,5 1
317 Подтянуть крепление' Реле 5 1/2/ 0,5 — — I 0,5 6 0,5 5 0,5?
подвсджих проводов
< и клеммных наконеч-
ников реле
318 Проверить включением Контак- 5 6/5/ 0,8 4 0,8 I . 0,8 I 0,8 3 0,8
от руки работу якоря, тор
пружин, замыкание1
контактов контактора
319 Проверять включе- Реле 5 1/2/ 0,2 - - I 0,2 6 0,2 5 0,2 .
нием от руки работу * >
якоря, пружин, замыка-
ние контактов реле
Продолжение
I 2 3 4 5 6 7
320 Установить дугога- сителъную камеру и проверить при движе- нии зазор между подвижным контактом и стенками камеры Дугога- ситель- ная камера Слесарь- 5 электрик по ремонту электрообо- рудования е/5/ 0,2
321 Проверить состояние Панель и крепление резисторов 4 —
322 Подтянуть крепление резистора Резистор 4 *
323 Проверить четкость работы контакторов и реле по позициям Панель — — 5 I
324 Закрыть крышку контакторной панели Крышка 2 I о,’
I 0,5 -
8 9 10 II 12 13 14 15
4 0,2 I 0,2 I 0,2 I 0,2
I 0,1 -
i
co
7 0,2 * -
i
I 1,2 I 1,2
I 0,7 I 0,7
п/п С05®*3***®10 Р^отн 1 | i [ Единица объема работы -. । ; Профессия Раз- ряд й: ты Пуско- тормозной реостат КФ-38В-3 Йуско- ^ормозной реостат ЙФ-6Б-5 * - !Шунтовой Щитовой тормознсй регу ли- ре остат ;ровочный ЯС-ЗОБ-2 {реостат ЗДС-60А-2 Шунтовой реостат ПС-66А
К-во узлов или дета- лей на ва- гон Пор* ма вре- меня в мин К-во узло; или дета- лей на ва- гон Нор- > ма вре- ме- ни . в мин К-зо iHop- узлсвма иля :вре- дета-j ме- лей ни на в ваг- |мин гон | > K-ed )узлв !«jtw {дета {лей на ва- гон 1ор- ма вре- ме- ни в мин К-во узлов И ЛГИ дета- лей на ва- гон । Нор- ма вре- ме- ни в мин
1 i 2 I з ! —1-J 5 6 7 8 9 10 1 П 12 13 15
§ 47. Ренегата
325 Очистить шк реоо- ймк
тага снаружи
326 Проверять состояние
я крепление подвески
ящика реостата к
Слесарь- I
электрик
по ремонту,
электрообо-
рудования
3
м
I 1,4 I 1,0 I 1,3 I 1,0 I 1,0
I 0,6 I 0,3 I 0,6 I 0,2 .1 0,2
8
I
основанию
Продолжение
I 2 .. 3 4 5
327 Открепить и снять Крышка Слесарь- 2 крышку,проверить ее электрик состояние,уплотнения по ремонту, и запоры электрообо- рудования
328 Продуть реостат Реостат I сухим сжатым воздухом
32S Подтянуть крепление. 3 ящика реостата
330 Проверить состояние 3 я крепление элементов резисторов, подводя- щих проводов, пере*
мычек
6_JZ_-- . . 9 .10 И 12 E--I4 15
I 0,8 о» •• I 0,8 I 0,5 I 0,5
I и.,0 I 1,0 I 0,7 I 0,6 I 0,6
I 0,5 I 0,5 I 0,5 I 0,3 I 0,3* 1
I 0,8 I 0,7 I 0,8 I 0,1 I 0,2
Продолжение
-I__2---------------3-----4L----- ----a__9__JQ II 12 13 14 15
331 Протереть изоляторы салфеткой, смоченной в уайт-спирите, проверить их состоя- ние Реостат Слесарь- 3 электрик по ремонту электрообо- рудования I 5,9 I 2,4 I 2,5 * « *
332 Подтянуть крепление 1 перемычек, подводя- ; щи проводов и эле- i ментов резисторов । 3 I 1,5 I 0,7 I 1,3 I 0,2 I 0,4 1 ф о 1
333 Установить и закрыть крышку яшдка реостата Крышка I 2 I 1,0 * — I 0,9 I 0,8 I 0,8
ip : п/п Содержание работы Единицу объема работы Профессия ’Щиток выооковольт- 1ных предохранителе! Щиток низковольтных предохранителей
Й®"! Колидэст- Норма време- ни в мив Количест- во узлов жди дета- лей на вагон Норма времен- ны в мин
й? ты 1 во узлов или дета- лей на вагон
I 2 3 4 5 6 7 b 9
334 § 4^. Щитки предохранителей Очистить снаиужи, открыть Крышка Слесарь^ I т 0,2 . I 0,2
335 крышку щитка Проверить ооотояние ж Шаток электрик по ремонту электрообо- рудования 3 I 0,1 I । ф 1 .0,1
336 Крепление щитка Подтяну "ь крепление •.••а 3 I 0,7 I 0,7
337 дитка Обдуть сухим сжатым возду- W_ I I 0,7 I 0,8
хом,протереть салфеткой
Продолжение
I 2 3 4 5 6 7 8 9
338 Проверить состояние и крепление подводящих про- водов Щиток Слесарь- электрик по ремонту электрообо- рудования 3 I 0,2 I 0,3
339 Подтянуть крепление под» водящих проводов • • 3 I 1,0 I 1,0
340 Проверить состояние пре-’ дохраните лей, правильность их установки по номиналь- ному току 3 I 0,3 I 0,4 I cd ।
341 Заменить предохранитель Предохрани- тель —ив. 3 7 0,1 8 0,1
342 Закрыть крышку щитка Крышка I I 0,3 I 0,3
- 93 -
И? п/п Наименование узлов содержание работы Коли- чест- во узлов или дета- лей не вагон Единица объема работы Профессия Раз- ряд ТЫ Норма вре- мени в
I 2 3 4 5 6 7
§ 49. Электродвигатель
ПЛ-072Е
343 Очистить электродвига- тель снаружи I Электро- двигатель Слесарь- электрик по ремонту I 0,2
344 Проверить крепление I электрообо- рудования 4 0,3
345 электродвигателя к ра- ме контроллера Подтянуть крепление I _ • 3 1,0
346 электродвигателя к раме контроллера Открепить и снять крыш- I 2 1,2
347 ку коллекторных люков, проверить ее состояние и уплотнения Продуть электродвигатель I к I 0,7
348 сухим сжатым воздухом Проверить коллектор I Коллектор -•- • 4 0,9
на выработку
94
Продолжение
I 2 3 4 5 6 7^
349 Проверить ооотояние и крепление неточного аппарата, выдуть, ос- мотреть к установить четкк I Электродвига- тель Слесарь- электрик по ремонту электрообо- рудования 4 !•*
350 Подтянуть крепление неточного аппарата I 3 0,4
351 Заменить щетки, прите- реть по коллектору, пыль удалить сухим сжатым воздухом, коллектор протереть салфеткой, смоченной в уайт-спирите I - 4 1.7
352 Проверить крепление шестерни I 4 0,2
353 Подтянуть крепление нестерни I 3 0,2
354 Установить и закрепить крышку коллекторных лпков I — — 2 1.0
355 Проверить работу I 4 1,3
электродвигателя
включением
- 95 -
Продолжение
I 2 3 4 5 6 7
$ 50. Педаль безопасности
356 Очмотпь педаль от грязж,! Педаль Слесарь- 3 1,6'
проверить состояние и крепление педали ж подво- дящих проводов' безопас- ности электрик по ремонту электрообо- рудования • »’
357 Подтянуть крепление пе- I дали и подводящих прово- дов 3 0,9
358. Проверить четкость I срабатывания педали § 51. Пульт управления 8 0,3
359 Проверить состояние и I крепление на пульте приборов, выключателей, кнопок и сигнальной арматуры Пульт управления 3 0.8
360 Протереть пульт управ- I ления салфеткой I 1,2
361 Заменить сигнальную 4/8/^ ЛШ'Пу Лампа 3 0,3
скобках указано количество деталей для трамвая РВЗ-6М2
_ 96 -
Продолжение
I 2 4 5 6 г.
362 Открепить и поднять щи- ток пульта управления. Проверить состояние и крепление подводящих проводов к приборам, выключателям,кнопкам и сигнальной арматуре I Пульт Слесарь- 3 1,2 управления электрик по ремонту электрообо- рудования
363 Подтянуть крепление подводящих проводов I 3 0,9
364 Подтянуть крепление приборов, выключателей, кнопок и сигнальной арматуры I 3 1,9
365 Опустить щиток пульта управления и закрепить I 3 0,2
366 Проверить срабатывание и четкость фиксации выключателей § 52. Рельсовый тормоз ТРЫ-5В I 3 1,0
*7 Проверить состояние и крепление подводящих кабелей к катушкам рельсовых тормозов I Вагон 3 1^2
- 97 -
Продолжение
I 3___________з—4__________е__д__
368 Подтянуть крепление подводящих кабалой 4 Рельсовый тормоз Слесарь- 3 электрик по ремонту электрообо- рудования 1.5
369 Проверить срабатывание рельсовых тормоэов I Вагон 3 Водитель 2 трамвая кд. 0,2 0,2
- 38-
Глава 7
ОБСЛУЖИВАНИЕ КРЫШЕВОГО ЭЛЕКТРИЧЕСКОГО
СБОРУДСВАНИЯ
IP п/п Наименование узлов я содержание работы 4 I Коли- чест- во у moi или дета- лей . на вагон 1 Единица । объема работы ! Профессия Раз- ряд ты Норма вре- мени в мин
I 2 3 4 5 6
§ 53. Дуговой токоприем-
ник МТБ
370 Проверить состояние и крепление токоприем- ника к постаменту I Токопри- емник Слесарь- электрик по ремонту 3 1.9
371 Подтянуть крепление I электрообо- рудования 3 0,8
372 токоприемника к пос- таменту Подтянуть крепление I / 3 0,9
373 силового кабеля Подтянуть крепление I 3 0,6
374 шунтов Заменить шунт 6 Щунт 3 1.0
375 Протереть изоляторы I Токопри- I Т.2
салфеткой,смоченной в уайт-спирите емник
• 99 -
Продолжение
I 2 з 4 5 6 7
376 Проверить состояние к I Токопри- Слеоарь- 3 0,4
крепление вставки емник элактрик
по ремонту
електрообо-
* рудования’
377 Подтянуть крепление I .л. 3 1.2
вставки
378 Зачистить вставку I Вставка . •Л- 3 1,7
379 Заменить вставку I 3 3,0
380 Заложить смазку ровным I I 0,7
слоем в канавку вставки
381 Смазать трувдеся час- I Токопри- I 0,5
ти токоприемника емник
382 Проверить давление I 3 1,4
токоприемника на кон-
тактный провод
383 Отрегулировать давление I -Л- 3 2,2
384 токоприемника на кон- тактный провод Проверить состояние I w 3 0,4
385 пенькового каната для опускания токоприемник^ Заменить пеньковый I 2 2,3
канат
-100-
Продожеше
I 2 3 4 5 6 7
386 § 54, Грозораэрдцник РМВУ-0,55 Проверить состояние я I Грозораэ- Слесарь- 3 1.0
387 крепление грозоразряд- ника, подводящих проводов Протереть корпус гро- эораэрядника салфеткой, смоченной в уайт-спирите I рядник электрик по ремонту электрообо- рудования I 0.8
388 Подтянуть крепление I 3 0.9
389 подводящих проводов Подтянуть крепление I 3 1,2
390 грозоразрядника к раме § 55. Радиореактор ИК-8Б-3 ’Очистить радиореак- I Радио- а I 0,3
391 тор снаружи Проверить состояние м I реактор 3 1.0
392 крепление радиореак- тора, подводящих прово- дов, изоляторов Протереть изоляторы I а а I 1.3
393 • салфеткой,смоченной в уайт-спирите Подтянуть крепление I 3 0,8
проводов
Глава 8
ОБСЛУЖИВАНИЕ ВСПОМОГАТЕЛЬНОГО ЭЛЕКПМЧЕСКОГО ОБОРУДОВАНИЯ
№ п/п Содержание работы Единица объема работы Профессия „ Г- 1 Раз- ряд £ ТЫ Панель j Панель ВБ-94 | ВБ-104 1 Выклю- ТАвтома-* Концевой чатель тичес- । выклгча- ВУ-213Б,кий - тель ВУ-222А выклю- 1 ВК-200Б чатель |AB-8^iI
К-во узлов или Дета- лей на ва- гон Нор-К-во ма узлов вре-или ме- дета- ни лей на в вагон мин Нор- ма 2Г-- ни мин ! К-воЙор-К-воНор К-во Г Нор- уз- йа [уз- ма узло^ ма или геЗали вре“
I со сч 1 4 ! 5 6 7; 8 , 9 jlO j II ] 12; 13; 14 | 15
§ 56. Выключатели
IOI -
394 Открыть и снять крыш- Крышка Слесарь- 2 2 0,6 2 0,6 I 0,6 I 0,2 5 0,6
ку выключателя электрик
по ремонту
электрообо-
рудования
395 Очистить внутреннюю I 2 0,9 2 0,9 I 0,9 I 1,0 5 0,9
поверхность крышки от
пыля И КОПОТИ
Продолжение
2
6 7 8 9 10 II 12 IS 14 15
3
4
5
39Б Проверить наличие плоин Выключи- Слесарь^ электрик ос ремонту 4
би на регулировочном устройстве те ль
397 Снять дугогасжтельную Дугога- электрообо- рудования 4
398 камеру, проверить ее состояние Удалить в дугогаси- сительная камера i
399 тельной камере капли металла и копоть наж- дачной бумагой, про- тереть салфеткой, смоченной в уайт-спи- рите Проверить состояние Выключа- 4
и крепление контактов, гибкого цунта,пружиня», подводящих проводов тель
- - - - I 0,1 - -
2 0,2 2 0,2 I 0,2 I 0,2
102
2 I,I 2 I,I I 1Д I 1,3 - * i
2 0,1 2 ОД I ОД I
0,1 5 0,1
Продолжение
I 2 3 4 5 € 7 8 9 10 п 12 13 14 «15
400 Протереть контакты сал- Выключаг- феткой, омоченной в тель уайт-спирите Слесарь- электрик по ремонту электрообо- рудования 3 ' 2 0,2 2 0,2 * I 0.2 I 0,2 5 0,2
401 Зачистить контакты личным напильником /надфилем/, затем стеклянной икуркой, протереть салфеткой, смоченной в уайт- спирите 5 2 1.7 2 1.7 I .1,7 I 1.7 5 1.7 1 ►и 8 t
402 Подтянуть крепление контактов , выключателя . . — — 2 0,3 2 0,3 I 0.3 I 0,3 5 О.з
400 Подтянуть крепление гибкого нунта — — 5 2 0,3 2 0,3 I 0.3 I 0,3 5 0,3
Продолжение
5
2
3
4
6 7 8 9 10 II 12 13 14 16
4С4 Подтянуть крепление Выключи- Слесарь- 3
подводящих проводов тель электрик
по ремонту
электрообо-
рудования
405 Установить дугогаситель- Дугога- 4
ную камеру и проверить сительная
при двоении зазор камера
между подвижным кон-
тактом и стенками ка-
меры
406 Проверить четкость Выключи- 4
фиксации положений тель
’•включено* я •выключе-
но"
407 Установить и закрыть ! Крышка 2
крышку выключателя '
0,5 5 0,3
2 0,2 2 0;2 I 0,2 I 0,2 5 0,2
2 0,2 2 0,2 I 0,2 I 0,3 5 I »—» 2 1 0,8
2 0,6 2 0,6 I 0,6 I 0,2 5 0,6
- 105
Я? п/п f Наименование узлов и содержание работ Коли- чест- во узлов или дета- лей не вагон Единица объема работы Профессия Раз- ряд £: ты Норма време- ни в мин
I 2 3 4_ £ 6 7
§ 57. Отключитель тяговых электродвигателей 0М-23А
408 Очистить отключатель снаружи I Отключа- тель Слесарь- I электрик по ремонту электрообо- рудования 0,8
409 Открепить и снять крыш- I ку отключателя, прове- рить ее состояние, уп- лотнения: и замки Крышка 2 0,9
410 Продуть отключатель сухим сжатым воздухом I Отключа- "тель -Л- I 1.0
411 Проверить крепление I отключителя к основанию- —й— 4 0,3
412 Подтянуть крепление Т отключателя к основанию 4 0,5
413 Проверить состояние и I 4 2,8
крепление кулачковых и
сегментных шак;, кулач-
ковых и пальчиковых
элементов,подводящих про-
водов
- 106
Продолжение
414 Зачастить контакты ж I Отключатель Слесарь- 4 3,0 сегменты кулачковых электрик ж пальчиковых эле- по ремонту ментов фетром, смочен- электрообо- ным в уайт-спирите рудования
415 Подтянуть крепление I ' 4 1,2 кулачковых и пальчиковых элементов
416 Подтянуть крепление I -н- 4 1,0 выводов кулачковых и альчиковых эле- ментов
417 Проверить работу от- I -**- 4 0,8 ключателя, четкость фиксации на всех по- зициях
418* Установить и закре- I 2 0,6 решить крышку отклв> чателя § 58. Коробка крепления с выводов тягового эле ктродвигате ля
419 Очистить коробку 4 Коробка выводов I 0,5 снаружи
- 107
Продолжение
I 2 3 4 5 6 7
420 Проверить плотность прилегания крышки, открыть крышку 4 Коробка выводов Слесарь- электрик по ремонту электрообо- рудования 2 1,2
421 Очистить коробку внутри 4 I 1.2
422 Проверить ооотояние и крепление кабелей, наконечников 4 3 0,6
423 Подтянуть крепление кабелей на зажимах 4 3 1.2
424 Закрыть крышку коробки 4 § 59. Ящик о конденсаторами .Крышка 2 1.2
425 Очистить ящик снаружи I Ящик I 0,3
426 Открыть крышку, про- верить ее состояние и замки I Крышка 2 0,4
427 Очистить конденсаторы, проверить их состояние, крепление подводящих проводов и выводов I Ящик 3 1,6
428 Подтянуть крепление подводящих проводов и выводов I 3 0,8
429 Подтянуть-крепление конденсаторов I о 0,7
Продолжение
JOB -
430 Заменить конденсатор 5 Конден- сатор Слесарь- 3 электрик по ремонту электрообо- рудования 2,2
431 Закрыть крышку ящика I Яше 2 0.4
$ 60. Аккумуляторная батарея
>36 НК-125
432 Проверить напряжение аккумуляторной батареи I Аккумуля- Аккумуля- торная тортик батарея 2 0,3
433 Открыть и закрыть крыш- ку люка аккумуляторного шкафа I Крышка Слесарь по ремонту подвижного состава I 0.4
434 Проверить состояние направляющих и крышки люка I 2 0.4
435 Выдвинуть яашки акку- муляторной батареи I Аккуму- ляторная батарея Аккумуля- торщик .1 1.4
436 Очистить аккумулятор- ный шкаф I Шкед I 1.7
437 Проверить состояние и крепление подводящих проводов и перемычек I Аккумуля- торная батарея — — 2 0.6
- 109
Продолжение
I 2 3 4 5 6 7
438 Подтянуть крепление перемычек и подводящих проводов I Аккуму- ляторная батарея АККуму JW- торцик 2 1.8
439 Очистить поверхность банок и перемычек от окислов к грязи I — — — — I 5,8
440 Смазать токоведущие детали аккумуляторной батареи смазкой I I 2,8
441 Открыть и закрыть проб- 36 ку аккумуляторной банки Аккуму- ляторная банка I 0,05
442 Замерить плотность электролита 36 2 0,2
*443 Проверить уровень электролита 36 в* 2 0,2
444 Добавить дистиллиро- ванную воду до нормы 36 2 0,4
445 Замерить напряжение аккумуляторной банки нагрузочной вилкой 36 2 0,2
446 Заменить ящик аккуму- ляторной батареи 2 Ящик 2 6,1
447 Задвинуть яшнки акку- муляторной батареи э аккумуляторный шкаф I Аккумуля- торная батарея — — I 1,7
- НО -
Продолжение
I 2 3 4 5 6 7
$ 61Ф Громкоговорящее
устройство АГУ-10-3
446 Очистить усилитель от пыли, проверить сос- тояние и крепление усилителя к панели I Усили- тель Радиоме- 3 ханак по обслужива- нию и ремон- ту радио- телевизионной аппаратуры 0,7
449 Подтянуть крепление усилителя к панели I 3 0,6
450 Проверить ооотояние и , крепление разъемов I 3 0,6
451 Подтянуть крепление разъемов I 3 0,7
452 Заменить предохранитель I Предохра- нитель 3 0,5
453 Заменить сигнальную лампу I Лампа 3 0,6
454 Заменить громкогово- ритель в салоне I Громко- говоритесь 3 9,2
455 Проверить работу радио- ус тан о вки I Радиоуста— новка * 0,9
456 С вменить усилитель I Усилитель -и- 3 4,2
Продолжение
- Ill -
I ю 1 co 4 5 6 7
$ 62. Отопление кабины j водителя •
457 Открепить- и снять за- I щитный кожух электри- ческой печи, очистить, проверить его состоя- ние Печь отоп- ления кабины - Слесарь- 2 электрик по ремонту электрообо- рудования 3,7
458 Очистить,проверить I состояние и крепление нагревательных элементов подводящих проводов, контактных соединений и заземления >3 1,4
459 Подтянуть крепление I нагревательных элемен- тов, подводящих про- водов, контактных сое- динений и заземления • 3 1,8
460 Проверить сопротмвле- I ние изоляции между выводами нагреватель- ных элементов и трубкой 6 ч 1,2
461 Установить и закрепить I защитный кожух элект- рической печи 2 3,6
_ 112 -
Продожение
I 2 3 4 5 6 7
462 § Включать ж выключить I отопление кабины во- дителя, проверить работу печи 63. Электрообогрев лобовых стекол Печь отоп- Слесарь- 3 ления электрик кабины по ремонту электрообо- рудования 2,0
463 Открепить ж снять за- щитный кожух электро- обогрева стекол, очис- тить, проверить его состояние I Печь отекло- обогрева 2 3,5
464 Проверить состояние ж крепление нагреватель- ных элементов электро- обогрева стекол, под- водящих проводов, контактных соединений и заземления I 3 0,3
465 Подтянуть крепление нагревательных элемен- тов, подводящих про- I 3 0,9
вадов, контактных
соединений в заземления
Продолжение
- из -
I 2 3 4 5 6 7
466 Пооверить сопротиьх^- I Печь Слесарь-* 6 I.I
ние изоляции между вы- стекло- электрик
водами нагревательных обогреза по ремонту
элементов и трубкой электрообо-
рудования
467 Установить и закрепить защитный кожух электро- обогрева стекол I 3,1
468 Включить м выключить. I 3 2,0
проверить работу
отеклообогрева
'§ 64. Наружное освещение
и сигналы
Фара Ф Г - 122
469 Проверить ближний ж дальний свет фары I Фара 3 0,4
470 Очистить стекло фары снаружи, протереть салфеткой, проверить ее состояние I 3 0,3
471 Открепить ж вынуть 1 I 3 2,8
фару, продуть ее сухим
сжатым воздухом, про-
тереть, заменить лампу,
установить ж закрепить
фару
- 114
Продолжение
3 4 s t 7
472 Отрегулировать ближний и дальний свет фары Фонари габар огней, у к а в а т поворота и 01 си г н а л о в I Вагон и т н X еле! он- Слесарь- 3 электрик по ремонту электрообо- рудования 3,0
473 Очистить фонарь сна- ружи, протереть сал- феткой, проверить его состояние 6 Фонарь 2" 0,2
474 Проверить работу фо- нарей габаритных огней, боковых указа- телей поворота и стоп- сигналов I Вагон 3 1,0
475 Открепить и снять стек- ло, очистить, заменить лампу фонаря, устано- 6 Лампа — — 2 2,1
вить ж закрепить стек-
ло
- 115
Продолжение
I 2_________3 4 5 6 7
§ 65. Реле указателя поворотов PC-40I
476 Заменять реле, прове- I рить его работу § 66. Плафон дежурного освещения кабины водителя и салона Реле Слесарь- 3 электрик по ремонту электрообо- рудования 3,2
477 Проверить работу пла-. , I фонов дежурного освеще- ния кабины водителя и салона Вагон 0,2
ш.— - - - - - ~ .
478 Открепить и снять 3 стекло, протереть, за- менить лампу,установить и закрепить стекло плат- фона § 67. Плафон освещения салона Плафон 3,0
479 Проверить работу осве- Т тения салона Вагон 3 0,*
480 Очистить плафон опару- 20 жи, открыть, очиот ть внутри, заменить лам- пу, закрыть плафон Плафон 2 3,1
- 116 -
Продолжение
I 2 3 4 5 6 7
481 § 68. Освещение маршрут- ного указателя и номерного знака Проверить работу осве- I Вагон Слесарь- 3 0,2
482 пения маршрутных ука- зателей и номерного знака Заменить лампу мара- 6 Ля МПА электрик по ремонту электрообо- рудования 0,6
483 рутного указателя § 69. Освещение группового реостатного контрол- лера , шкафов и камер Проверить работу ос- I Вагон 3 1.7
484 ведения группового реостатного контролле- ра, шкафов и камер Заменить лампу 12 Лампа 2 0,2
485 § 70. Плафон освещения подножек Проверить работу пла- I Вагон 3 1,С
486 фонов освещения подно- жек Очистить плафон она- 2 Плафон 2 0,2
ружи, протереть сал- феткой, осмотреть его состояние
- 117 _
Продолжение
I 2 3 4 5 6 _7_
487 Открепить и снять стек- 4 ло плафона, очистить отекло, заменить лампу, установить и закрепить стекло $ 71. Электрически! звонок Лампа Слесарь- 2 электрик по ремонту электрообо- рудования 2,1
488 Очистить» проверить I состояние и крепление звонка» подводящих проводов Звонок 2 0,3
489 Подтянуть крепление I звонка 2 t- 0,3
490 Подтянуть крепление под- I водящих проводов 2 0,4
491 Включить9 выключить» I проверить работу звонка § 72. Электропневмати- ческий регулятор давления АК-1ГБ • 1 0,1
492 Открыть и снять крыв- I ку»проверить состояние и крепление, раствор, провал и нажатие, пра- вильность замыкания Регулятор 4 0,5
контактов
118 _
Продолжение
I 2 3 4 5 6 7
493 Зачистить контакты фетром, смоченным в в уайт-спирите I Регулятор Слесарь- 4 давления электрик по ремонту электрообо- рудования 0,4
494 Проверить состояние и крепление подводящих проводов, шунта,на- конечников и пружин 1 * 4 0,6
495 Подтянуть крепление подводящих проводов I 4 0,3
496 Проверить работу ре- ч I гулятора давления, установить и закрыть крышку $ 73. Электропневматичеокие вентили ВВ-2А-2. /при- вода дверей/,КЛП-6Б-1 /замещающего торможения/, КЛП-5Б-1 /песочниц / и Э119В /ПРУ-4/ /автомати- ческого выключения тормо- жения/ 4 3,1
4У* Проверить состояние изоляции м крепления подводящих проводов 5 Вентиль 4 0,1
- 119
Продолжение
I 2 3 4 5 6 7
498 Подтянуть креф^иь 5 Вентиль Слесздь- 4 0,3
подводяш проходов алектриж
по ремонту
алектрообо-
рудования
499 Цро верить работу пне в- 5 4 ОД
мовентиля включением
5 74. Межвагоняое соедине-
ние по системе многих
единиц
Штепсельный
межвагонный
шланг
500 Очистить,открепить и снять, проверить сос- тояние штепсельного I Межвагон- «а» ный элект- рический 3 1.8
межвагонного шланга иланг
501 Зачистить серебряные ' контакты штепсельного межвагонного шланга фетром, смоченным в уайт-спирите I 3 2.9
502 Установить штепсельный межвагонный шланг на. стевд, проверить пра- вильность в надежность соединения контактов при включении. Снять со стенда I 3 4.6
120
Продолжение
I 2____________________________3 4_________5___________6_____7
503 Установить и закрепить I Межвагон- Слесарь- 3 3,0
504 на поезде штепоельнн! мажвагонный шланг Розетка м е ж в гон н 0 г 0 о о в д и НИЯ Проверить состояние и а— н 0- 2 ный электрик шланг по ремонту электрообо- рудования Розетка 3 0,1
505 крепление розетки меж- вагонного соединения Зачистить контакты 2 3 3,6
розетки мехвагонного
соединения фетром,
смоченным в уайт-спирите
- 121 -
РАЗДЕЛ Ш
ВТОРОЕ ТЕХНИЧЕСКОЕ ОБСТУКИВАНИЕ
Глава I
МОЙКА, УБОРКА ВАГОНА
п/п Наименование операций и содержание работы Коли- чество узлов или дета- лей на вагон Единица объема работы Профессия ZZ.CZ' —1 РазнНор- ряд ма ра- време 00- ни в ты {мин 6 7
I 2 J LL 4 j
$ I. Механизированная
мойка вагона /поезде/
I Проверять вагон /поезд/ I внешним осмотром, под- готовить к движению, убедиться в безопао- . нооти маневров, перег- нать и установить вагон /поезд/ на участке уборки 2 Снять межвагонную нет- I ку ограждения 3 Отсоединить ж снять меж- I вагонные электрические шланги Вагон Водитель 5 4,1 /поезд/ трамвая 114 ^3 Поезд Слесарь- 2 0,6 по ремонту ПСДВИЖНОХЧ) состава :: з,з
I - 122 _ Продолжение 7
2 3 4 5 6
4 Расцепить поезд на от- дельные вагоны I Поезд Слесарь по ремонту подвижного состава Водитель трамвая 2 5 кх 1.2 1,2
5 Подготовить вагон к проезду через моечную установку, проехать моечную установку, уста- новить вагон на посту уборки, опустить и закре- пить токоприемник I Вагон Водитель трамвая 5 кл. 3,5
6 Включить моечную уста- новку, наблюдать за ее работой, выключить пос- ле проезда вагона I Вагон Мойщик- уборщик подвижного состава 2 2,1
7 Нанести моющее средство, вымыть вручную крышу г вагона I . — — 2 9,7
8 Нанести моющее средство. I- 2 9,6
домыть вручную неотмытые
места и поверхности кузова,
пропущенные моечной уста-
новкой, лобовую и тыльную
стороны вагона, стекла
123
Продолжение
I 2 3__________________________________4
5 6 7
маршрутных указателей, габаритные фонари, ука- затели поворота, фару,бу- фера .стоп-сигналы .двери. подножки,крышевые овалы
9 Очистить от грязи тележ- ки, надколесные кожухи, соленоиды, рельсовые тормоза I Вагон МоШйИК-убср- щдк подвиж- ного состава I 4,8
10 Протереть наружную по- верхность стекол салона, лобовой и тыльной стороны вагона, дверей, марш- рутных указателей, фары, указателей поворота, стоп-сигналов I - I 7,7
II Протереть насухо наруж- ную поверхность кузова после мойки I I 9,0
12 Подготовить вагон к дви- жению, перегнать через профилакторий. Перегнать и установить вагон на стоянке, опустить и зак- репить токоприемник I Во?.итель трамвая 3 кл. 3,0
- 124
Продолжение
I 2 3 4 5 6
13 Произвести сцепку ваго- I Поезд Слеоарь по 2 1,2
нов для работы по системе ремонту
многих единиц подвижного
состава
Водитель 3 1,2
трамвая кл.
14 Установить и закрепить I Слесарь по 2 3,3
межвагонные электричес- ремонту
кие шланги подвижного
состава
15 Установить межвагонную I 2 0,6
сетку ограждения
16 Подготовить поезд к дви- I Водитель 3 4.7
жению, перегнать и уста- трамвая кл.
новить на стоянке, опус-
тить и закрепить токо-
приемник
§ 2J Очистка наружной по-
верхности вагона вручную
17 Обмести и очистить от снега крышу вагона I Вагон Мойщдк-убор- I шик подвиж- ного состава 4,7
18 Очистить от снега в льда I I 3,2
подножки вагона
- 125 -
Продолжение
1 2 3 4 5 6 7,
19 Очистить от онега и льда тележки, надколесные кожухи, соленоиды, рель- совые тормоза I Вагон Мойщик-убор- щик подвиж- ного состава I 4,2
20 Протереть салфеткой наружную поверхность кузова и дверей /в условиях низких темпе- ратур/ I I 24,6
21 Нанести моющее средство, вымыть вручную крышу вагона I 2 9,7
22 Нанести моющее средство, вымыть кузов снаружи вручную Г 2 20,7
23 Очистить ,от грязи те- лежки, надколесные кожухи, соленоиды,рель- совые тормоза I * I 4,8
24 Протереть наружную по- верхность стекол салона, лобовой и тыльной сто- роны вагона,дверей, марш- рутных указателей, фар, указателей поворота, стоп-сигналов I I 7,7
- 126 -
Продолжение
I 2 3 4 5 6 7
25 Протереть насухо наружную I поверхность кузова после мойки § 3. Уборка салона вагона Вагон Мойщик-убор- I шик подвиж- ного состава 9,0
26 Очистить ящики ст вс— I пользованных билетов ж талонов I о,4
27 Увлажнить, подмести пол I и подножки, убрать и вынести мусор I 10,2
28 Влажной .хорошо отжатой I тряпкой протереть по- верхность пола в садоне__ —м— I 7,6
29 Вымыть с применением мо- I ющих средств, а затем протереть сухой салфеткой потолок и стены салона 2 20,5
30 Вымыть о применением I 'моющих средства протереть внутреннюю поверхность оконных стекол I 28,2
31 Вымыть о применением I моющих средств и проте- реть внутреннюю поверх- ность двех^й 2 4,9
- 127
Продолжение
I 2 3 4 5 6 7
32 Протереть влажной, о при- I Вагон менением моющих средств, а затем сухой салфеткой поруч- ни потолочные, входа в выхода, сидений Мойадк-убор- 2 щнк подвиж- ного состава 4,1
33 Протереть хромированную I арматуру и полированные детали внутренней обли- цовки 2 1,9
34 Вымыть мягкое одномест- 18 Сиденье ное сиденье о примене- нием моющих средств и протереть 2 0,9 <
35 Вымыть мягкое двухмест- 10 ное сиденье о применением моющих средств и про- тереть 2 1.6
36 Протереть влажной, а 1 Вагон затем сухой салфеткой кассовые аппараты I 1.6
37 Протереть влажной, a I v затем сухой салфеткой I 1.2
компостеры 4Л Й
- 128
Глава 2
СБСЛУЖИВАНИЕ КУЗОВА ВАГОНА
№ п/п Наименование операций и содержание работы Коли- чест- во узлов или дета- лей на вагон Единица объема работы Профессия Раз- ряд ТЫ Норма вре- мэни 3 мин
2 3 4 5 6 7
§ 4. Наружная обшивка
и оборудование
38 Проверить наружную об- X
шивку кузова на отсут-
ствие вмятин, отслое-
ний и повреждений
окраски, состояние
ж крепление фальшбор-
тов, плотность приле-
гания, исправность
замков и петель, соо- .
тоянже и крепление
отбойных брусьев,де-
коративных профилей,
эмблемы
39 Выправить вмятину на I
фальшборте
40 Поврежденные мест -
ь<екраски зачисти.ь шкур-
у'кой, претереть,заипакле-
« окрасить
Вагон Слесарь по 3 ремонту под- вижного сос- тава 4.8
Место Жестянщик 3 7,2
0,1 м2 /
Маляр 3 4,8
- 129 -
Продолжение
I£3_4_5_ 6 7
41 Подтянуть крепление эмблемы к обшивке кузова I Эмблема Слесарь по ремонту 2 1,2
42 Подтянуть крепление де- I пог. и подвижного состава 2 0,5 у
43 коративного профиля Проверить состояние и I Вагон 2 0,3'
44 регулировку зеркала обратного вида и креп- ление его кронштейна Подтянуть крепление I Зеркало 2 x 0.4
45 кронштейна зеркала обрат- ного вида Заменить кронштейн зер- I 2 3,6
46 кала обратного вида Заменить зеркало обрат- I —w~. 2 2,1
47 ного вида Проверить состояние и I Вагон 3- 0,9
48 исправность лестницы для подъема на крышу Проверить состояние I 3 1,8 *
^О^ыши, наличие я креп- V ление резинового настила 49 Прикж JTb резиновый I Место 250х -м- 3 12,2 ,
Цистил крыши 250 мм
- 130 _
Продолжение
-l__2-------------a 4_____5_______6—JL
$ 5. Рама кузова
50 Проверить раму кузова ма отсутствие I Вагон Слесарь по ремонту 3 2,3
трещин, повреждений сварных швов § 6. Салон и его оборудование • подвижного состава
61 Проверить состояние ж крепление обшивки са- лона, декоративных про- филей I -Л~ 3 2,0
52 Vs. Подтянуть гфепление об- шивки салона - I пог.м 2 0,3
53 Подтянуть крепление де- К коративного профиля — 2 0,4
54 Проверить состояние стекол, исправность оконных рам, легкость ях открывания и закры- вания I Вагон 3 3,3
'V Проверить состояние и • крепление кронштейнов и поручней потолочных, входа и выхода, ограж- дения стекол I 2 I,I
56 Подтянуть крепление кронштейнов и поручней потолочных I — 2 3,8
131 •
Продолжение
I 2 3 4 5 6 7
57 Подтянуть крапление кронш- 2 тейноъ поручне* входа и выхода > 4 Поручень Слесарь п< ремонту подвижного состава 2 1,3
58 Подтянуть крепление по- ручней ограждения стекол I Вагон 2 0.3
59 "роверйть состояние и крепление каркасов сиде- ний к поду, подушек и спинок к каркасам I 2 1,5
60 Подтянуть крепление кар- каса сиденья к полу 25 Каркас 2 1.5
61 Подтянуть крепление по- душки сиденья к каркасу 25 Подушка 2 0,6 с *
62 Подтянуть крепление спин- ки сиденья к каркасу 25 Спинка 2 0,5
63 Заменить подушку сиденья 25 Подушка — 2 5,7
64 Заменить спинку сиденья 25 Спинка w-W— 3 7,8
65 Заманить каркас сиденья 25 Каркас 3 15,0 <
66 Проверить состояние вен- тиляционного лобового жалюзи I Вагон 2 0,3
67 Очистить от пыли и грязи лобовое жалюзи 1 1 2,2
68 Подтянуть крепление жалюзи I — 2 0,4
69 Проверить состояние" вен- I *гк 2 0,4
тиляционно_о люка
- Д32 _
Продолжение
I 2 3 4 5 6 7
70 Прочистить решетку вен- тиляционного люка I Люк Слесарь I по ремон- ту подвиж- ного состава 1,0
Проверить состояние ч крышек люков пола, крепление резинового настила I Вагон — — 2 1.4
р\3акрепить оторвавшийся •резиновый настил пола — I м2 2 4,5
73 Проверить состояние входных и выходных ступенек /подложек/ I Вагон 2 0,5
74 Заменить уголок поднож- ки 4 Уголок — 7,1
75 Проверить состояние ство- рок дверей, плотность прилегания, состояние уплотнений, крепление петель 2 Дверь 3 0.8
76 Подтянуть крепление подвески двери 2 —**— — — 3 2,8
77 Проверить состояние и крепление бокового марш- рутного указателя I Вагон 2 0,3
- 133 -
Продолжение
I
78
79
80
81
82
83
84
85
88
87
2 3 4 5 u _ 7
х£
Подтянуть крепление крон- штейна бокового маршрут» ного указателя - 2 Кронштейн Слесарь но 2 ремонту подвиж- ного состава 0,5
Очистить, проверить состояние, крепление ж работу компоотера 7 Компостер 2 0,3
Поменять шифр компостера 7 — 2 0,5
Подтянуть крепление компостера 7 2 0,3
Заменить компостер 7 2 3,6
Проверить работу, сос- I тояние ж крепление 3-х полуавтоматических кассовых аппаратов Вагон 3 • 2,6
Подтянуть крепление долуавтоматиче с ко го кассового аппарата 3 Кассо- вый аппарат — — 2 0,3
Заменить полуавтомати- ческий кассовый аппарат 3 2 4,6
Проверить работу, сос- тояние и крепление 2-х накопительных кассовых аппаратов I Вагон 3 1,0
Заменить накопительный кассовый аппарат 2 Кассо- вый аппарат 2 6,7
- 134 -
Продолжение
I 2 3 4 5 6 7
68 i 7. Кабина водителя и ее оборудование Проверить состояние и I Сиденье Слесарь по 3 0,5
89 крепление сиденья во- дителя Подтянуть крепление ом- I м ремонту подвижного состава 2 1,9
90 денья водителя к полу Проверить ооотояние и. I Кабина 2 0,2
91 крепление резинового покрытия пола кабины водителя Проверить ооотояние и I Дак а 2 0,9
92 работу механизма откры- вания вентиляционного люка кабины водителя Проверить состояние Т Кабина м 3 0,3
98 уплотнений и стекол кабины водителя Проверить ооотояние I Дверь 3 0,3
94 двери кабины водителя, плотность прилегания уплотнений,исправность рамка Подтянуть крепление под- I 3 I,в
вески две pi каомны водителя
- 136
Продолжение
I 2 3 4 5 6 7
95 Проверять состояние ка- I меры размещения маршрут- ного знака в кабине /софит/, крецленке маршрутного зна- ка, исправность закреп- ляющих устройств, работу механизма прокручивания : рулона Камера / Слесарь по ремонту подвижного состава 2 0,5
96 Очистить от грязя я пыля камеру размещения маре- рутного знака I I 1,1
97 Подтянуть крепление марш- рутного знака I Маршрут- ам! знак « а» 2 0,6
98 Проверить состояние двер- цы софита, плотное при- легание и исправную работу запора I Дверца 2 0,2
99 Смазать петли дверцы софита I в I 0,2
100 Проверить состояние ж * крепление зеркала ка- бины водителя I Зеркало - 2 0,2
101 Подтянуть крепление зеркала I 2 0,4
- 136 -
Продолкение
2 3 4 _5 J 7
102 Заменить зеркало кабины водителя I Зеркало Слеоарь по ремонту под- вижного состава 2 1,6
103 Проверить состояние и крапление противосол- нечно го козырька I Козырек 2 ~ 0,2
104 Подтянуть крепление про- тжвосолнечного козцрька I 2 . 0,3
105 Заменить протлвосолнеч- ный козырек I 2 2,0
106 Проверить крепление кронштейна огнетушителя I Огнету- шитель 2 0,3
107 Подтянуть крепление кронштейна огнетушителя I Кронштейн 2 0,8
- 137 -
Глава 3
ОБСЛУЖИВАНИЕ ТЕЛЕЖЕК
1» п/п Нажмеаоваяа оперши* оодераашю работе КОЛШ- WCT- во узлов для дета- лей на вагой Еданмца объема работы Профосом
—I- 2 3 L i 5
s^g*
§ 8. Рщуякф
106 Проверить состояние в 4 Редуктор Слесарь по 3 0,5
нагрев редуктора, отсут- ствие подтеканий смазки 109 Проверить крепление 4 ремонту подвижного состава 3 1.2
кскуха и крышек НО Подтянуть ослабленные 4 5 2,0
крепления кожуха и кры- шек III Проверить состояние 4 W 3 1.9
креплений редуктора, реактивного устройства, провисание горловины 112 Подтянуть ослабленные 4 м 3 2.0
крепления редуктора ИЗ Проверить уровень смаз- 4 Смазчик 1 1.2
ки в редукторе 114 Долить смазку в редук- 4 W I 3,6
тор до уровня
- I3B -
Продолжение
I 2 3 4 5 6 7
115 Прочистить сапун 4 Редужтор Смазчик I 1.3
116 Заменить смазку в ре- дукторе о промывкой картера 4 I 23.0
117 Подготовить вагон к движению* проехать на расстояние 300 м* уста- новить вагон для заме- ны масла в редукторе 1 Вагон Водитель трамвая i кл. 4,1
lie Заменить прокладку со- единения кожуха и гор- ловины для устранения течи смазки 4 Прокладка Слесарь по ремонту подвижного состава 4 34,0
П9 Заменить поврежденную : прокладку под пробку оливного* заливного* или контрольного от- верстия 12 2 1.5 t
120 Проверить радиальный зазор в конической паре 4 Редуктор 4 2.2
121 Отрегулировать ра- 4 5 24,0
дмальный зазор в кона»
ческой паре установкой
прокладок между поверх-
ностью горловины кожуха
е фланцем стакана
- 139, -
Продолженже
1 2 з 4 б 6
122 5 9. Комовая пара Проверять ооотоянжж ж 4 Каповая Слесарь по 3 1,2
123 жрепленже бавдажей, папиных: джеков, жонт- ряих устройств, «ун- тов заземлеивя Проверять ваблоиом бан- 4 пара ремонту подвижного состава 3 "о,8
124 дай на соответствен нормам л допускам Замерять просадку ре- 4 • 5 2,0
125 зиновых вкладцпей между бандажамн ж на- жимными дисками в верх- них ж нижних точках Проверить состояние д 4 4 2,0
126 крепление периферийных ж ступичных болтов Подтянуть ослабленные 4 м 3,0
127 периферийные болты Подтянуть ослабленные 4 л 2,0
128 ступичные болты Подтянуть крепление 16 Шунт за- 2 0,6
129 шунта заземления Заменить шунт заземления 16 земления - W 2 3,2
140
Продолженме
I 2 3 4 5 6 7
§ 10. Надколеоны! какух -
130 Проверить состоянье ж крепление надколесного кожуха и кронштейнов 8 Надколес- Слесарь по ный кожух ремонту подвижного состава 3 1.0
134 Подтянуть крепление надколесного кожуха 8 2 0,5
132 Подтянуть крепление кронштейнов надколес- ного кожуха 8 2 0,5
133 Выправить надколесный кожух 8 3 1,2
134 Заменить надколесный кожух § П. Карданный вал 8 3 13,0
135 Проверить состояние ж крепление карданного вала» наличие шплинтов' 4 Карданный вал 4 1.6
136 Подтянуть крепление карданного вала . 4 -Я. «,•- 4 1,6
137 Проверить состояние * шлицевого соединения кар* данного вала» игольча- тых подшипников» люфт в шарнирном соединении 4 4 1.4
138 Подтянуть ослабленные крепление крышек ;жголь- 4 4 1,0
чатых подшипников .
141 -
Продолжение
I 2 3 4 5 6 7
139 Смазать подшипники шлицевое соединение § 12. Продольная балка 4 Карданни. вы Смазчик 2 2,0
140 Проверять продольную балку на отсутствие тре- пан, разрушений сварных швов, ослабления креп- лений крышек лап, кронш- тейнов 4 Балка Слесарь по ремонту подвижного состава 4 1,2
141 Подтянуть крепление крышек лап 4 4 4,8
142 Подтянуть крепление кронштейнов 4 4 1.0
143 Проверить состояние фик- сирующих штифтов лап § 13. Траверса тягового электродвигателя 4 4 1.5
144 Проверить траверсу на отсутствие трещин, пов- реждений, ослабления креплений. Осмотреть детали траверсы на при- годность 4 Траверса 4 2,2
145 Подтянуть крепление 4 4 2,3
траверсы
- 142 - Продолжение
I 2 3 4 5 6 7
146 Проверять подвеску к 4 крепление тягового электродвигателя Электро- двигатель Слесарь по ремонту подвижного состава 4 0.9
147 Подтянуть крепление тя- 4 гового электродвигателя § 14. Центральное рессорное подвешивание 4 2.3
148 Проверить вкворневув 2 балку на отсутствие тре- нии, повреждений свар- ных ивов Балка ’ 3 * 1.2
149 Проверить резиновые бу- 2 феры шворневой балки на отсутствие повреждений Тележка 3 1.2
150 • Проверить комплекты рези- 2 новых конических колец и металлических тарелей на отсутствие повреждений —я— 3 0.7
151 Проверить состояние болта 2 пятника, наличие галита Болт 3 0,5
152 Зашплинтовать болт 2 пятника 3 0.8
153 Проверить серьги, рычаги 2 и валики шарнирного оса- ди нения шкворневой и про- Тележка 3 0,8
- 143 -
Продолжение
I 2 3 4 5 6^7
дольно! балок на отсутст-
вие повреждений,повышенной
выработки. .Проверить
наличие ипллнтов
154 Сказать валкп в местах соединений с серьгами в тягами 2 Теленка Слесарь по I ремонту подважяого состава 1,7
155 Замерить расстояние от чашки нкворневой балки до рамв кузова 2 Балка 3 0,8
156 Проверить втулку в ниж- ней части пятника на отсутствие трении, за- диров, повизенвого износа 2 Теленка 3 1,1
15? Проверить текстолитовые конические вкладам пят- ника на отсутствие тре- ния, задиров, повышенного износа 2 • 3 0,9
158 Сказать гнездо укладки цапфы и цапфу 2 I 1,0
159 Проверить состояние 2 з. 1,0
вентиляционных рукавов
/гармошек/
• 144 -
Продолженме
I 2 3 4 5 6 ?
5 IS. Подмок* рвооокого торима
160 Проверять состояние креплвнже элементов подвески рельсового тормоза 4 Рельоом* ториоз Слесарь по ремонту подвижного состава 4 1,2
161 Подтянуть креплвнже подвески рельсового тормоза 4 1 1.3
162 Замерить зазора между кронштейном рельсового тормоза и упором 4 4 о,э
163 Отрегулировать заворв между кронштейном рель- сового тормоза и упором 4 4 2,2
164 Проверить щупом положе- ние башмака по отношению к головке рельса 4 4 0,3
165 Отрегулировать положение башмака по отношению к головке рельса 4 5 2,0
166 Смазать места шарнир- ного соединения рельсо- вого тормоза 4 I 1,5
- ,145 -
Продолженже
I __2 _3_ _4 .6
167 $ 16. ЬараСанвн! термов Проверю ооотоянже 4 Барабаниыв Слесарь по 4 1,4
168 крепление элементов барабанного тормоза Подтянуть жрепленже 4 тормоз ремонту важного под- состава 4 2,0
169 элементов барабанного тормоза Проверить зазор между 4 W • в 4 0,6
170 тормозным барабаном н тормозными накладками в расторможенном сос- тоянии Проверить состояние 4 4 1,1
171 рычагов, клина, пружин, роликов и деталей креп- ления Подтянуть ослабленные 4 м 4 1,2
172 крепления Проверить состояние и 4 Цилиндр 4 . 0,8
173 крепление тормозного ци- линдра Подтянуть крепление тор- 4 И «н» 4 1,4
174 мозного цилиндра Заменить тормозные 4 Комплект 4 12,0
колодки
146 -
Продолжение
I 2 3 4 5 б 7
175 Отрегулировать зазор между накладками я тормозным барабаном упорными болтами 4 Барабанный тормоз Слесарь по ремонту подвижного состава 5 2,5
176 Проверять лофт между клином ж роликами 4 4 0,2
177 Отрегулировать длину тока тормозного цилжвд- ра вывертыванием или ввертыванием вилки о клжним с послвдупаей контровкой гайки. Уст- ранить люфт между кли- ном и роликом 4 - 4 4.0
178 Отрегулировать зазор между штоксм к нижней кромкой трубы Тормозно- го цилиндра подставкой подкладок под основа- ние тормозного цилиндра и крышки горловины 4 4 5,0
179 Заменить стяжную пру- жину тормозных колодок 4 Пружина 4 3,0
180 Проверить наличие и исправность масленок 4 Барабаним! тормоз 2 0,4
147 -
Продолжение
I 2 8 4 5 6 7
161 Заменять (лолэяву 5 К Маоленка Слесарь по ремонту подвижного состава 2 2.0
182 Смазать валики к втул- ки барабанного тормоза -4 Барабанный тормоз —м— I 1.3
189 Цровержть работу бара- банного тормоза пневма- тическим приводом, про- верить работу тормозного цилиндра цря оттормажи- ваШш б 17. Ручной привод бара- банного тормоза 4 Водитель трамвая 4 2 кл 2.0 2.0 *
184 Проверить ооотояние ру- коятки ручного тормоза ж педали I Ручной привод Слесарь по ремонту подвижного состава 4 0,5
185 Смазать шарнир педали I Педаль 1 ' 0,5
186 Проверить ооотояние и крепление блоков» обойм, зажимов» роликов I Ручной привод 4 1,6
187 Подтянуть крепление бло- I 4 2,0
ков, обойм, зажимов,
роликов
148
Продолен!»
I 2 3 4 б 6 7
188 Проверить состояние ж провисание тросов руч- ного тормоза» наличие и иплпнтовку валиков I Ручное прявод Слесарь по ремонту ПОДМЕННОГО состава 4 1.2
189 Проверить состояние регулировочных тяг» цуфт, исправность резьбы I — — 4 1.2
190 Отрегулировать ручной привод I 4 9,3
191 Смазать тросы и марнир- ные соединения ручного привода I — — «в**» I 2,0
192 Проверить работу руч- ного тормоза при тор- можении в оттормаживании I Ручно* торное — — 4 1.0
149
Г ж а > а 4
ОБСЛУЖИВАНИЕ ВСПОМОГАТЕЛЬНОГО МВХАШЧЕСКОГО
ОБОРУДОВАНИЯ
г п/п Наименование опера- ций в содержание работы Коли- чест- во узлов или дета- лей на вагон Единица объема работы Провесом Раз- ряд £ ты Норма вре- мени в мин
I 2 3 4 5 6 7
193 $ 18. Сцепво! прибор Проверить комплектное 1ТЬ I Вагой Слесарь по Z 3 1,6
194 сцепных приборов, сос- тояние головок, штырей, хомутов, наличие иплинтов. Проверить состояние подбуферной снобы, ее крепление Проверить выработку I * ремонту подвижного состава 3 1,8
195 валиков ж втулок в местах крепления к кузову, состояние амор- тизационных узлов, стерж- ней, вилок, крепление головок Проверить состояние рамы I 3 0,7
кузова в местах крепле- ния сцепных приборов
- ISO -
Продолжение
I 2 3 . . .5. — в.._2.
196 Отрегулировать положеинв 2 подбуферной скоби при работе вагонов но овотеие многих едвннц Скоба Слесарь по ремонту подвижного состава 2 1.7
197 Проверить исправность I ж комплектность буксир» ной сцепки и вилки, сос- тояние креплений $ 19. Предохранительное устройство Вагон 3 1,2
198 Проверить состояние и I крепление предохрани- тельной лобовой сетки * фартука, работу пре- дохранительного устройст- ва при подъеме и опускании Предохра— нительнов устройство 3 2,5 •
199 Проверить состояние ж 1 крепление кроннтейнов к раме вагона 3 0,8
200 Подтянуть крепление I кронштейнов предохраг- штельного устройства к раме вагона — — 2 1,5
201 Проверить состояние I марнжра фартука л тяги 3 0,8
151 -
Продолжение
J 2 3 4 5 6 7
202 Проверить состояние рычажной передачи предохранительной сетки I Предохра- Слесарь по нательное'ремонту уотроВот- подвижного во состава 3 0,7
203 Проверить крепление деревянных планок к трубам предохранятель- но1 сети ж к фартуку I 3 0,8
204 Подтянуть крепленже деревянных планок I 3 1,8
205 Проверить ооотоянже замелив пружины, работу еамелкж I 3 г.о
£06 Замерить высоту от миж- веВ плата фартука до головка рельса I 2 0,5
207 0трегу»Ровать положе- ние фартука по от но же- ню к головке рельса I “ — — 2 3,6
206 Смазать марнирные бм- динения предохрани- тельного устроВства § 20. Песочнипд I I 1.5
209 Проверять состояние бункера, исправность рычага, шибера, пружи- ны, тяги, муфты 2 Песочница 3 1,5
- 162 -
Продолжение
I 2 3 4 5 6 7
210 Проверить креплены 2 бункера Песочница Слесарь по ремонту подвижного состава 3 0,3
211 Подтянуть осиленные 2 крепления бункера 3 0,5
212 Заменить пружину шибера 2 3 1,1
213 Заменить шибер 2 3 1,8
214 Проверить состояние и 2 крепление направляв- шего рукава песочницы, кронитеЯна Гукал песочницы 2 ’ 1,2
21b Подтянуть крепление 2 направляющего рукава песочницы 2 1,3
216 Удалить о направляю- 2 того рукава пеоочницы ледяную корку /в зим- нее время/ 2 1,0
217 Отрегулировать уставов- 2 ку направляющего рука- ва песочницы 2 1,3
218 Отрегулировать подачу 2 песка на головку рель- са Прплиница 3 2,1
- 153 -
Продолжение
I 2 3 4 5 6 7
219 Сказать трущиеся по- верхности привода песочницы 2 Песочница Слесарь по ремонту подвижного состава I 0,5
220 Проверить работу,пе- сочниц I Вагон Водитель 3 0,6 0,6
трамвгя кл.
154
Глава 5
ОБСЛУЖИВАНИЕ ПНЕВМАТИЧЕСКОГО ОБОРУДОВАНИЯ
I! " п/п Содержанке работн Коли- чест- во узлов или дета- лей га вагон Еджнжца объема работ Профеоожя Раз- ряд К ты Норма вре- мени в МИИ
I 2 3 4 5 6 7
221 i 21. Пневматическая система в целом Слить конденсат жэ I Вагой Слесарь по 2 3.0
222 пневматической системы /резервуаров ж масло- отделителя/ Проверять работу комп- I ремонту подвжжногс состава 4 8,6
223 рессора на олух, время наполнения пневмати- ческой системы Сжатым воздухом, герметичность пневматической систем! по показанию манометра в положении приборов "включено** ж "выключено** i 22. Компрессор Проверять нагрев ж I Компрессор -"- 4 1.0
221 крепление компрессора Подтянуть крепленже I 4 1,1
компрессора
- 155 -
Продолжение
. ,
I 2 3 4 5 6 7
22S Проверить уровень мае- I ла в картере компрес- сора Компрессор Смазчик I 0,8
226 Долить ма$ло в картер I компрессора 1 1,8
22? Проверить ооотояние и X дрепление всасывающегс рукава и фильтра Слесарь по ремонту подвижного состава 4 0,7
228 Подтянуть соединение I компрессора о магист- ралью, устранить утечку воздуха $ 23. Эдектропневматичеоки! регулятор давления • АК^ИБ 4 I»!
229 Проверить регулировку I включения и отключения регулятора давления Регулятор 4 4,3
230 Проверить утечку воздуха I через регулятор 4 0,4
231 Подтянуть соединепия I регулятора о магистралью, устремить утечку воздуха 4 2,5
232 Отрегулировать включение I -"w 4 4,9
и выключение регулятора
давления регулировочными
- 156 _
Продолжаете
I 2 _а 4 5 6 7
233 винтами Проверить состояние I Регулятор Слесарь : * 0.2
234 кожуха и замков, плот- ность закрывания Заменить кожух I а» ’ по ремонту подвижного состава 4 0.6
235 Заменить регулятор I 4 6,6
236 давления § 24, Маслоотделитель Э-120/Т Снять маслоотделитель» I > 3 22.0
237 очистить, разобрать, промыть, просушить, собрать, установить Проверить утечку воздуха I м 3 0,2
238 через маслоотделитель §25. Фильтры 1ФК, Э-114 Открепить л снять фильтр, 2 Фжльтр 3 15.0
239 разобрать, промыть, про- сушить, собрать и установить § 26. Редукционный клапан R-7 Проверить регулировку I Клапан 3 1.6
24С клапана по манометру Отрегулировать давление I 3 3.8
в тормозной магистрали ввертыванием или вывер-
- 157 -
Продолжение
I 2____________________________________________________________________3 4__________________________5___________________________6 7
тыванием регулировоч-
ного стакана с последую-
щим закреп ле наем его
стопорным винтом
241 Проверить утечку воз- I Клапан Слесарь 3 0,2
духа через клапан 242 Подтянуть соединения I . по ремонту подвижного состава 4 2,5
клапана о магистралью, устранить утечку воздуха § 27. Кран водителя 4900 А 243 Проверить крепление I Крав 4 0,6
крана 244 Подтянуть ослабленные I 4 0,7
крепления крана 245 Произвести ревизию кра- I 4 32,4
на, разобрать, очистить, смазать, собрать, испы- тать 246 Открепить и снять кран I м 4 7,8
водителя с вагона 247 Установить и закрепить I Кран 4 13,2
кран водителя на вагон
- 158 -
Продолжение
I 2 3 4 5 ; _6 7
248 Проверять утечку воэду- I ха через кран водителя Кран Слесарь по ремонту подвижного состава 4 0,7
249 Подтянуть соединения I крана о магистралью, устранять утечку воздуха § 28, Тормозной цилиндр -%. 4 3,6
250 Проверить утечку воз- >4 духа через цилиндр Цшцхр 3 0,5
251 Подтянуть соединения 4 цилиндра о магистралью, устранить утечку воздуха 4 2,5
252 Влить в цилиндр 1-2 ом8 4 приборного 1 масла МВД, прокачать 3 2,5
253 Открепить и снять jpop- 4 мозной цилиндр 3 10,2
254 Установить и закрепить 4 тормозной цилиндр, про- верить его работу 5 29» Предохранительный клапан 3-216 • 3 17,4
255 Проверить наличие пломбы I Клапан 3 3,7
ж правильность регулиров-
ки клапана на давление
7 кГс/см2
- 159 -
Продолжение
I 2 3 4 _ 5 6 7
256. Прочистить отверстие ди выпуска сют»« .воздуха в атмосферу I Клапан Слесарь по ремонту под важного состава 3 0,3
257 Проверить утечку воз- духа через клапан I 3 0,4
258 » Подтянуть соединения клапана о магистралью, устранять утечку воздуха $ 30. Переклвчательнн! клапан I • 4 2,6
259 Проверить крепление клапана к утечку воз- духа 2 3 0,5
260 4 Подтянуть соединения 2 клапана о магистралью, устранить утечку воздуха § 31. Пневматически! привод двери * 4 2,5
261 Открыть и закрыть кожух привода двери 2 Привод двери I 0,5
262 Проверить состояние кожуха и запоров привода двери 2 — — 3 0,5
263 Выправить вмятины на кожухе привода двери 2 Кожух 3 зд
- 160 -
Продолжение
I 2 3 4 5 6 7
264 -Проверить крепление 4 Цилиндр Слесарь по ремонту подвижного состава 3 0,7
дверного цилиндра ж основаниг ж основания к кузову
26& Подтянуть крепление дверного цилиндра к основанию 4 3 1.0
266 Подтянуть крепление основания цилиндра ж кузову 4 я <» « 3 . 1.0
267 Влить в цилиндр 1-2 см3 приборного масла МВП и прокачать 4 3 2,5
268 Проверить правильность расположения приводных рычагов двери» дверных цилиндров 2 Пржвод двери • 3 1,4
269 Проверить утечку возду- ха через цилиндр 4 Цилиндр 3 0.4
270 Подтянуть соединения 4 цилиндра о магистралью» устранить утечку воздуха 4 2,5
271 Проверить скорость» 2 Дверь 3 1»2
плотность ж одновремен-
ность открывания и зак-
ра аняя створок, двери
- 161 -
Продолжение
I 2 3 4 5 6 _ 7
272 Отрегулировать скорость ,2 плотность и одновремен- ность открывания и зак- рывания створок двери регулировочным вентилем ВВ-2\ и тягами § 32. Кран экстренного открывания дверей 4АК Дверь Слесарь по ремонту подвижного состава 3 4,9
273 Проверить крепление 2 крана и утечку воздуха' Кран 3 0,4
274 Подтянуть крепление 2 крана 3 0.3
275 Произвести ревизию кра- 2 -**- на, разобрать, очистить, смазать, ообрать, испы- тать § 33. Электропневматичеокие вентили ВВ-2А-2 /привода дверей/, КЛП-6Б-1 /за- мещающего торможетия/, 1Ш1-5Б-1 /п сочил д? / 4 21,0
276 Проверить крепление вен- 5 тиля утечку воздуха Вентиль 3 0. 'ч
277 Подтянуть ослабленное Ь крепление вентиля 3 (а 2
- 162 -
Продолжение
12 3
278 Подтянуть соединения 5
вентиля о магистралью,
устранить утечку воздуха
279 Проверить работу вен- 5
тиля ручным включением
280 Заменить вентдль 5
§ 34* Стеклоочиститель СЛ-21,
кран стеклоочистителя
КР-П
281 Проверить крепление 2
стеклоочистителя и
краьа, утечку воздуха
282 Подтянуть ослабленное 2
крепление стеклоочисти-
теля в крана
283 Подтянуть соединения 2
стеклоочистителя с ма-
ги стралью, устранить
утечку воздуха
284 Проверить работу стекло- 2
очно тятеля:равномерное ть
прилегания шеток к стеклу,
чистоту протирки стекла,
количество двойных ходов
в минуту,охватываемую по-
верхность протирки стекла
4 5: 6 7
Вентиль Слесарь по 4 2,5
ремонту
подвижного
состава
3 0,1
3 6,1
Стекло- 3 0,7
очиститель
3 1,2
4 2,5
3 1,4
163
Продолжение
Г___________2 3_____________________________________________________4___________________5______________... 6 ... 7
285 Отрегулировать вентилем 2 число двойных ходов стеклоочистителя Стекло- очиститель Слесарь по ремонту подвижного состава 3 3,0
286 Проверить крепление рн~ 2 чага на оси стекло- очистителя 3 0,2
287 Закрепить рычаг на оси 2 стеклоочистителя 0,3
288 Смазать стэклоочистж- 2 тель 2 ы
289 Заменить щетку отекло- 2 очистителя Щетка 8 3,0
290 Заменить стеклоочяотм- 2 те ль § 35. Црнвод реверсора Стекло- очиститель 3 9,4
291 Проверить работу привода I несколькими включениями аппарата» утечку воз- духа Привод реверсора 3 1,0
292 Подтянуть соединение I привода реверсора о ма- гистралью,устранить утечку воздуха ' 4 2,5
293 Влить в цедмвдр привода I 1-2 см3 приборного масла МВП и прокачать 3 2,5
_ 164 _
Продолжение
I 2 3 4 5 6 7
$ 36. Воздувмые резервуара
294 Проверить крепление ре- 2 аервуара и утечку воз- духа Резервуар Слесарь по ремонту подвижного состава 3 0.9
295 Подтянуть ослабленные 2 крепленая резервуара 3 1,2
296 Подтянуть соединения 2 резервуара о магист- ралью, устранить утечку воздуха 4 2,5
297 Проверить исправность 2 спускного крана § 37. Шумоглушитель 3160 3 0,4
298 Проверить крепление 1 шумоглушителя и герме- тичность корпуса Шунеглу- пы те ль 3 0,7
299 Подтянуть ослабленные I крепления шумоглушителя § 38. Манометр МВ-12 — — 3 0,9
300 Проверить наличие плом- I бы на манометре н утеч- ку воздуха Манометр 3 0,5 <
301 Подтянуть соединения I манометра с магистралью, устранить утечку воздуха —w— 4 2,5
- 165-
Продолжение
I 2 3 4 5 _ 6_ -1
302 Заменить манометр I § 39. Автоматический выклю- чатель торможения Э-П9В, ПРУ-4 Манометр Слесарь по ремонту подвижного состава 3 6,6
303 * Проверить крепление вых-1 лючателя и утечку воздуха Выключа- тель 3 0,5
304 Подтянуть ослабленные I крепления выключателя 3 0,2
305 Подтянуть соединение I выключателя с магист- ралью, устранить утеч- ку воздуха 4 1,1
306 Заменить выключатель I § 40. Клапан звонка, вибратор 3 6,1
307 Проверить работу звон- I ка и исправность педали Звонок 3 / 1,0
308 Проверить исправность I клапана, его крепление и утечку воздуха Клапан — — 3 0,8
309 Подтянуть соединения I клапана с магистралью. 4 2,5
устранять утечку воз-
духа
- 166 -
Продолжение
I 2 3_ —4 5 6.._.
310 Проверять исправность I вибратора, его арепле- яие 1 утечку воздуха Вибратор Слесарь по ремонту подвижного состава 3 0,7
311 Подтянуть соединение I вибратора о магистралью, устранить утечку воздуха 4 2.5
3J2 Подтянуть крепление I колокола 3 . 0,2
313 Отрегулировать работу I звонка 5 41, Кран разобщительный 383 ЯВ 3 1,4
314 Проверить работу крана 2 и утечку воздуха Кран 3 0,9
316 Произвести ревизию кра- 2 ня.разобрать, очистить, смаять, собрать, испытать $ 42. Клапан песочницы — 3 8.4
3]6 Плодить крепление и I работу кнопки и клапана песочницы Клапан 3 0,5
317 Подтянуть ослабленные I крепления кнопки и клапада 3 0,8
316 Проверить утечку воздуха I 3 0,4
чем и клапан
- 167 .
Продолжение
I 2 . 3 4 5 6 7
319 Подтянуть соединение клапана о магистралью, устранять утечку возду- ха через клапан I Клапан Слесарь по ремонту подвижного состава 4 1,6
320 Смазать трущиеся по- верхности кнопки и клапана I I 0,7
821 Отрегулировать совмест- ную работу кнопки и клапана I 3 1,4
322 Заменить кнопку I •Л-. 3 1,7
323 Заменить клапан § 43. Пневматический ци- линдр песочницы I 3 6,9
324 Проверить состояние я крепление цилиндра, утечку воздуха 2 Цилиндр 3 0,8
325 Подтянуть крепление ЦИХиндра 2 3 . 2,0
326 Подтянуть соединения цилиндра с магистралью, . устранить утечку возду- ха 2 4 2Л
327 Влить в цилиндр 1-2 см3 приборного масла МБП и 2 3 2,5
прокачать
_ 168 _
Продолжение
I _ 2 3 _ 4 5 6 _7 __
328 5 44. Магистраль арматура Очистить, проверять I Вагон Слесарь по 3 5,8
329 состояние крепление труб, соединительных елементов Проверить утечку I к ремонту подвижного состава 3 4,1
330 воздуха через возду- хопровод ж соедини- тельные элементы Прогреть ж продуть I 3 10,6
воздухопровод в зимнее
время
Глава 6
ОБСЛУЖИВАНИЕ ЭЛЕКТРИЧЕСКИХ МАШИН И АППАРАТОВ
1 Содержание работы Единица объема работы Профессия ; 1 'Раз- Тяговый элект- । родви гатель 1ДК-25ЭД । • Электродви- (Электродви- гатель венти-*гатель комп-
лятора да-ббОА рессора Кай ДК-40ВВ
П/ -I ‘ 1 i । ( РЯД ты 1 Кол-во узлов или дета- лей на вагон Норма време- ни в мин Кол-во узлов или дета- лей на ва- гон Норма Кол-во зреме^уэлов НИ ЕЛИ в !дета- мин лей |Нв ва- гон 1' Норма вре- мени в мня j ! ». С
I i 2 I ™3i i 4 1 5 6 » 7 8 9 J 10
§ 45. Высоковольтные электродвигатели
331 Очистить электродвигатель Электродви- Слесарь- I 4 3,5 I 2,9 I зд
снаружи гатель электрик по ремонту электрообо- рудования
332 Открыть коллекторные лаки, осмотреть к^никь,проверить 2 4 1,0 I' 0,9 I 0,8
уплстнения в замки
I 2 3 __4
333 Продуть 'электродвигатель Электро- Слесарь-
сухим сжатым воздухом двигатель электрик по ремонту электрообо- рудования
334 Заменять уплотнение кратки коллекторного лоха Крышка
335 Проверить коллектор на выработку, пайку петушков Коллектор
336 Почернение коллектора снять салфеткой, смочен- ной в уайт-спирите, оплав- ления и подгары устранить стеклянной шкуркой. Уголь- ную и металлическую пыль удалить волосяной щеткой •
337 Проверить состояние кронштейнов, щеткодержате- лей, шунтов,изоляторов, Электро- двигатель — —
Продолжанже
5_____5_____Т______8______9 10 П
I 4 0,9 I 0,7 I 0,7
2 8 4,0 2 3,2 2| 2,8
4 4 1,6 I 1,3 I 1,0
4 4 10,6 I 8,9 I 9,4
4 4 2,2 I 1,5 I 1.9
Продолжат
-I___2 --------------
окон щеткодержателей, изо-
ляции проводов. Проверить
зазор между щеткодержа-
телями и коллектором.
Вынуть, осмотреть и уста-
новить щетки. Проверить
крепления
338 Подтянуть крепления
кронштейнов, щеткодер-
жателей к щитам
339 Подтянуть крепление
щеткодержателей к кронш-
тейнам
34С Подтянув крепления под-
ходящих провесов и лунтов
к щеткодержателям
3 4 5 6
Электро- двигатель Слесарь- электрик по ремонту электрообо- рудования 4 4
4 4
4 4
7 8 9 10 II
1,7 I. , 1,4 I 1,6 t
I
I7L
1,6 I 1,2 I 1,4
1,3 I 0.9 I 1,0
Продолжение
1 2 3 ' 4 5 6 7 8 9 10 II
341 Протереть изоляторы, удалить пыль и закон- ченность салфеткой, смо- ченной в уайт-спирите Электро- двигатель Слесарь- электрик по ремонту электрообо- рудования 3 4 1.4 I 1,1 I 1,2
342 Зачистить оплавления на окнах щеткодержателей 3 4 1.6 I 1,5 I 1.4 1
З43 Замерить усилие нажа- тия пальцев на щетки 3 4 1.4 I 0,4 I 0,9 ~ ю 1
344 Заменить щеткодержатель ♦ Щеткодер- жатель 3 16 3,0 J 4 3,0 2 3,0
345 Заменить щетки,притереть по коллектору. Пыль уда- лить сухим сжатым возду- хом. Коллектор протереть салфеткой,смоченной в уайт-спирите Электро- двигатель <3 4 6,0 I 2,2 I 4,2
Продолженяе
I 2 3 4 5 6 7 8 9 10 II
345 Отрегулировать давление на щетку Щетка Слесарь-эле- ктрик по ре- монту элект- рооборудования 4 32 0,3 4 0,3 2 0,3
347 Проверить состояние креп- ления главных и допол- нительных полюсов /в дос- тупных местах/, изоляцию полюсных катуфек и меж- катушечных соединений Электро- двигатель 4 4 0,9 I 1,2 I 0,6
348 Проверить крепление под- шипниковых ШИТОВ - *• — — 4 4 ’ I.I а I 1,3 I 0,9
349 Подтянуть крепление под- шипниковых ШИТОВ 4 4 2,0 I 1,7 I 1,8
350 Проверить крепление и изоляцию выводящих кабелей — — 4 4 0,8 I 0,7 I 6,5
351 Подтянуть крепление выводных кабелей 4 4 1.5 I 1.2 I 1,2
352 Дополнить смазку через 2 4 2,0 — — — —
теленка
Продолжение
•f 2 3 4 5 6 . - 7 8 9 10 II
35Р <• Проверить состояние вен- тиляционного устройства Электро- двигатель Слесарь- электрик по ремонту электрообо- рудования 4 4 0,9 I 0,6 I 0,6
354 Проверить величину соп- ротивления изоляции обмотай — — 6 4 2,3 I 2,3 I 2,3
355 Закрыть коллекторные лики крышками •*** 2 4 0,8 I 0,4 I 0,4 I 2
356 Проверить крепление | подвески электродвигателя — — 4 4 1.9 ' . I 1.5 I 1,2 с
357 Подтянуть крепление1 под- вески электродвигателя 3 4 3,0 I 2,6 I 2,4
358 Проверить крепление фланца /муфты/ на валу электро- двигателя — — 4 4 0,8 I 0,6 I 0,6
359 Подтянуть крепление фланца /цуфтн/ на валу электродви- 4 . 4 1.5 I 1.4 I 1.4
гателя
Продоавп*
I 2 _3 4 5 6 7 8 9 10 П
360 Проверять работу электро- Электро- Слесарь- 4 - - I 3,0 I 3,0
двигателя двигатель электрик по ремонту
• электрообо- рудования
।
।
F п/п I Соле икание раооты единица 1 ' зоъема । раооты Профессия Раз- ^ряд Групповой реостатный контроллер экгЛбл, .ЭКГ-16Б Контроллер аварийного хтзА 1 Контроллер водителя КВ-34Б Реверсор ПР-759В
; ты Коли- |чест- i j узлов (ИЛИ дета- лей на вагон Норма вре- мени в мин Коли- чест- во узлов или дета- лей на вагон Норма вре- мени в мин (Коли- чест- во узлов или дета- лей на вагон Зорма вре- мени в мин Коли- чест- во узлов или дета- лей на вагон Норма вре- мени в шт
I 2 3 4 ‘ 5 6 7 8 9 10 II 12 13
§ 46. Контроллеры
а реверсор
361 Очистить аппарат снаружи 362 Открепить и снять крынку, проверить ее состояние, уплотнения Аппарат Слесарь по I I 0,8 I 0,4 I 0,6 I 0,6 • ремонту § алектрообо- 1 рудования 2 I 1,0 I 0,5 1 0,9 I 0,8
ж замка
г 2 3 4 5
363 Проверив крепление Аппарат Слесапь по 4 ремонту аппарата к основанию, электрообо- рудования состояние изоляторов
364 Подтянуть крепление 4 аппарата
365 Продуть аппарат сухим I сжатым воздухом
366 Снять дугогаситель- Дугогаси- Слесарь- 4 ную камеру и прове- тельная электрик рать ее состояние камера по ремонту электрообо- рудования
367 Удались в чугога- 4 сительной камере капли металла и коготь наждачной благой, протере т ь «сал^ткой, смочен- ной I- гайт-опиритб
Продолю яве
6 ? : 9 9 . 10 л 12 13
I 0,9 I 0.8; I 0,8 I 0.5
I 1.4 I 0,9 I 1,2 I .0,6
I . 1.7 I 0,9 I 1,0 I 1,0
8 0.2 I 0,2 I 0,2 — " । 3 1
8 1.3 I 1,3 I 1,3
I
2
3
4
368 Проверять рабочую по Аппарат Слесарь- 4 верхность кулачковых электрик шайб, посадку их на по ремонту валу, состояние ну» электрообо- лачковых ежментэъ, рудования крепление выводов. Проверить нажатие, раствор, провал и пра- вильность замыкания кулачковых элементов
369 Протереть контакты 4 кулачковых элементов салфетко!, смоченноА в уайт-спирите
3?0 Зачистить контакты 4 кулачковых элементов с серебряными наклад- ками фетром, смоченным
Продолжение
5 6 7 8 9 10 II 12 13
I 8,2 I 4,7 I 7,7 I 5,5
a
I 3,0 I 1,2 I. 2,8 I 1,2
. I 3,0 I 1,2 I 3,3 I 1,8
( Прсдожмм
2 2 3 з уайт-спирите _4 : JL _6— -2. _а_ _2 —10_ -11— —В_ _ja_
371 Зачистить контакты Кулачковый кулачкового элемента элемент личины напильником, эате д стеклянной шкур- кой, протереть контакты салфеткой, смоленной в уайт-спирите % Слесарь- электрик по ремонту электрообо- рудования 4 29 0,3 5 о.з *22 о.з 12 0,3 । 3
372 Заменить кулачковый; э-^мент 4 29 5,3 5 5.3 22 5,3 12 5,3'
373 Подтянуть крепление кулачкового элемента 4 29 0.7 5 0,7 22 0,7 12 0,7
37< Отрегулировать нажатие, растзор ж провал ' кулачкового элемента 4 29 ’ 0*2 5 0,2 22 0,2 12 0,2
375 Подтянуть крепления Аппарат 4 I 2.4 .1 0,4 I 1,9 I i.o
вызолов кулачкочнх
элементов
Продолжение
I 2 3 4 5 6 7 в 9 10 II 12х 13
376 Проверить состояние и креп- ление изоляторов, пружин, гибких шунтов, роликов и подшипников. Проверить вра- щение роликов, исправность подшипников Аппарат Слесарь- электрик по ремонту электрообо- рудования 4 I 3,6 I 1,3 • I 1.8 I 1.2
377 Смазать трущиеся части 5 I 3,8 I 0,6 I 2,9 I 1,6
378 Подтянуть крепление гибкого шунта Шунт 3 29 0,3 5 0,3 22 0,3 12 0,3
379 Заменить шунт 4 29 0,6 5 0,6 22 0,6 12 0,6
380 Проверить крепление реле к панели Реле/ 5 I 0»! I од «» * «В
381 Подтянуть крепление’реле к панели 5 I 0>3 I 0,3 «В в * *
382 Проверить состояние и креп- ление контактов реле 5 I ОД! I о,г — «в , *
383 Зачистить контакты реле о се- ребряными накладками фетром, смоченным в уайт-спирите 5 I 0,2 I 0,2 — ж *
081
Продолю иже
J 2 _________________________3____________4___________5
384 Подтянуть крепление! Реде Слесарь* 5
контактов реле электрик
по ремонту
электрообо-
рудования
385 Проверить и отрегу- . 5
лвровать нажатие,раст-
вор и провал контактов
реле
386 Проверить состояние 5
ж крепление катушки,
* подводящих проводов,
контактных зажимов и
кламиннх наконечников
387 Подтянуть крепление •*- 5
подводящих проводов ж
клеммнях наконечников
реле
6 7 8 9 10 п 12 13
I 0,9 I 0,9 •» вш • м»
I 2,2 I 2,2 а « • * • § 1
I 0,3 I 0,3 * * « *
I 0,5 I 0,5 - -
I _ 2 3 4 5
388 Проверить включением от руки работу якоря, гуумн, замыкание контактов реле Реле Слесарь* электрик по ремонту электрообо- рудования 5
389 Проверять состояние я крепление резиоторов ПЭ-75 Контроллер 4
390 Подтянуть крепления резистора Резистор 4
391 Установить дугогаси- тельную камеру, про*- верить движение под- важной части кулачко- вого элемента Дугогася- тельная камера 4
392 Проверить работу фик- сирующего устройства Контроллер 4
Продолжение
6 7 8 9 10 II 12 IS
I Q.B I 0,8 •
I
0,1
182
3
0,2
8 0,2 I 0,2 I 0,2
I 1,2 -
.1 2 3 4 5
393 Проверить работу бло- Контроллер кирувдего устройства Слесарь- электрик по ремонту электрообо- рудования 4
394 Проверить работу ре- . Реверсор версора, четкость фик- сации на всех позициях и срабатывание кулачко- вых элементов 4
395 Проварить работу - Контроллер 4
контроллера, последо-
вательность включения 1
кулачковых элементов
согласно ддагрлымп
включения • четкость
Факсацмж положения
барабана на всех ~озв-
цжях.исцравность рукояток
Продолжение
6 ? 8 9 ,10 II 12 13
- - - - - I 1,4 - -
I 1,2
I 1,4 I 2,8
1 2 S 4 5
396 Проверить хронометр»* Контроллер Слесарь- 4 чесхое Броня вращения электрик зада переключателя к по ремонту четкость срабатывания элэктрообо- кулачковых й&шевьсв рудования
397 Проверить состояние 4 зубчато! передачи, крепление жестерен
398 Подтяцуть крепление *•*- 4 шестерен
399 Установить жвакрыть Аппарат *”* 4 г крышку аппарата
Продолжение
6 7 8 9 10 II 12 13
I 1,6 - * - * - -
I 0,4 * - * 1
I 0,9 - - и S
I 0,8 I 0,4 I 0,8 I 0,5*
IF п/п ] 1 Содержание работн 1 Единица объема работн Профессия Раз- ряд ты ! ТО-791, ; ТП-79Г ТП-80А, ТП-8СЙ ПР-9® ПР-854 11Р—8®ь ПР-85Г Блок ®,185
(Коли- чест- во уз- лов или дета- лей на ва- гон Нор- ма вре- ме- ни в -МКН Коли- чест- во уз- ЛОВ - или дета- ле! на всь- гон 1 Нор 1 1891 ! вре- ме- ни в мш гКоли- чест- но уз- лов или дета- лей на Bfik- ГОН Нор- гма вре- ме- ни в мин Коле шст- во уз- лов или де- та- ле! на ва- гон JiojM ма вре- ме- ни в мин Ко ди- че от- • ВО уз- лов дли на гон Нор- ма вре- ме- ни 1 з мин
2 — ь 1-1 5 6 7 8 9 1 10 J2 13 14 15
§ -.7. Контакторные панели
400 Очистить крышку ящика Ящик Слесарь- I
контакторно! панели электрик
снаружи от грязи по ремонту электрообо- рудования
401 Открешать г снять крышку контакторно! Крышка 2
панели, проэери^ ее
I 0,3 I 0,2 - - I 0,3 I 0,3
I 0,5 I 0,4 - - I 0,5 I 0,5
состояние, уплотнения
и замки
Продолжение
I о 3 4 5 6 _7_ 8 9 _10 II 12 13 It 15
402 Обдуть панель сухим скатим воздухом Панель Слесарь- I электрик по ремонту электрообо- рудования I 1,5 I 1,0 I 0,6 I 1,5 I 1.5
403 Проверить крепление контакторов и реле к панели «»*•* «•*- 4 I 0,7 I 0,4 I 0,2 I ' 0,7 I 0,7 1
404 Подтянуть крепления контактора к панели Контак- -w- тор 3 6/5/1 0,3 4 0,3 I 0,3 I 0,3 3 0,3 S о 1
405 Подтянуть крепление реле к панели Реде 3 1/2/ 0,3 — — I 0,3 6 0,3 5 0,3
406 Снять дугогаситель- Дугога- 5 6/5/ 0,2 4 0,2 I 0,2 I 0,2 3 0,2
ную камеру,проверить ситедьная
ее состояние, износ камера
дугогасительного
рога
1 - в скобках указано количество деталей относящихся к контакторной панели
ТП-79Г для трамвая РВЗ-6М2
Продолжение
I 2 о W - 4 5 6 7 8 9 10 II 12 13 14 15
407 Удалить в дугогасд- тельной камере капля металла л копоть наж- дачной бумагой,проте- реть салфеткой, смо- ченной в уай*-спирите Дугога- Слесарь- сительная. э ле ктрлк камера по ремонту электрообо- рудования 5 6/5/ 1,3 4 1,3 I 1,3 I 1,3 3 1,3
СВ Проверить состояние ж крепление контактов контакторов и реле Панель 5 I 0,7 I 0,4 I 0,2 I 0,7 I 0,7 I &
409 Зачистить контакты реле с серебряными накладками фетром, смоченным в уайт—спи- рите Реле 5 1/2/ 0,2 I 0,2 6 0,2 5 0,2 1
410 Протереть контакта контактора к дугога- ситель*:^. рог салфет- кой, смоченной в уайт-спжр*^ Контак- тор 5 6/5/ 0,2 4 0,2 I 0,2 I 0,2 3 0,2
Продолжение
I 2 3 4 5 6 7 8 9 Ю II 12 13 14 15
411 Зачастить контакты контактора, о сереб- ряными накладками фетром, смоченным в уайт-спирите Контак- тор Слесарь- электрик по ремонту электрообо- рудования 5 6/5/ 0,3 4 0,3 I 0,3 I. 0,3 3 0.3
412 Зачнсйгить главнее кон- -*- такты личным напиль- ником, затем стеклянной шкуркой,протереть контакты салфеткой, смоченной в уайт-спирите 5 6/5/ 1,7 4 1,7 I 1,7 I 1,7 3 1,7 ' 1 g 1
413 Подтянуть крепления контактов контактора *>Wn 5 5/5/ ч 0,7 4 0,7 I 0,7 I 0,7 3 0,7
414 Подтянуть крепление контактов реле Реле 5 1/2/ 0,9 * — I 0,9 6 0,9 5 0,9
415 Заменить главные кон- Контактор 5 6/5/ 2,4 4 2,4 I 2,4 I 2,4 3 2,4
такты контактора
Црояшкевве
I 2 3 4 5 6 7 8 9 Ю п 12 В : 14 15
416 Проверить и отрэгули- Контактор ровать нажатие,раствор в провал главных кон- тактов контактора Слесарь- 5 электрик по ремонту электрообору- дования 6/5/ 1.6 < 4 1,6 I 1.6 I 1.6 3 1,6
417 Проверить в отрегу- Реле лирсвать нажатие,раствор в провал блок-контактсв - 5 6/5/ 2.2 4 2,2 I 2.2 I 2.2 3 2,2 I §
418 Проверять В отрегулв- ровать нажатяе,раствор в провал контактов рыв 5 1/2/ 2,2 •» • I 2.2 6 2,2 5 2,2'
419 Проверять соотоятю Контактор в крепление Катушев, гибки иунтов, ПОДВО-- дяших проводов в клей- иных наконечников контактора • 5 6/5/ 0.5 4 0,5 I • 0,5 « I 0.5 3 0,5
Продолжение
1 2 3 4 5 6 7 8 9 10 И 12 13 14 15
420 Проверить оостоянве Реле Слесарь- 5 1/2/ 0,5 • - I 0,5 6 0,5 5 0,5
в крепление катушки, электрик
гибких шунтов, подво- по ремонту
дяших проводов,контакт- алектрообо-
инх зажимов и клеммных рудования
наконечников реле
421 Подтянуть крепление гибкого шунта Дунт 5 7/7/ 0,3 4 0,3 2 0,3 7 0,3 8 0,3
422 Заменить гибкий щунт 5 6/5/ 0,6 4 0,6 I 0,6 I 0,6 3 0,6
423 Подтянуть крепления Контактор 5 6/5/ 0,5 4 0,5 I 0,5 I 0,5 3 0,5
подводящих проводов и
клешнях наконечни-
190
ков контактора ।
424 Подтянуть крепление Реле 5 1/2/ 0,5 - - I 0,5 в 0,5 5 0,5
подводящих проводов и
клеммных наконечников
реле
йрододжеме
I 2 3 _4
425 Заменить притирающую пружину главных кон- тактов Контактор Слесарь- электрик по ремонту электрообо- рудования
426 Проверить включением* от руки работу якоря, пружин, замыкание контактов контактора
42? Установить дугогаси- тельную камеру и про- верить при движении зазор между подвижным контактом ж стенками камеры Дугога- аительнаД камера
428 Проверить включением от руки работу якоря, дружин,замыкание коя- Реле
тактов
6 7 8 9 10 II 12 13 14 15
6/5/ 0,1 4 0,1 I 0,1 I 0,1 3 0,1
6/5/ 0,8 4 0,8 I 0,8 I 0,8 3 0,8
6/5/ 0,2 4 0,2 I 0,2 I 0,2 3 0,2 •
1/2/ 0,8
I 0,8 6 0,8 5 0,8
Продовеше
2_________________а_______4_________5___fi_2___8__5___ID___II___12__13__14__15—
429 430 Проверять состояние я хреывняе резисторов Подтянуть жреплэнжя резистора Панель Резистор Слесарь- электрик по ремонту електрообо- рудованмя 4 4 — — — — I 2 0,1 0,2 I 7 0,1 0,2 * а*
431 Заменись резистор 4 — —. — — 2 1,8 «В — . «в» 1
432 Проверить четкость работа контакторов я реле по позициям Панель 5 I 1,2 I 1,0 I 1.0 I 1,2 I 1,28 N 1
433 Закрыть крышку ков» такторно! панели Крышка 2 I 0,7 I 0,5 — — I 0,7 I 0,7
п/ц 1 Содержание работы / Единица объема работы Профессия i , । Раз- ряд ты Пуско-тор- • мозной реостат КФ-38В-3 Пуско-тор Шунтовой мозной тормознсй реостат реостат КФ-6Б-5 ЯС-ЗОБ-2 i Щитовой! Шунтовой регули-J реостат ровочный ПС-66А реостат !
Коли- чест- во уз- лов или дета- лей на дегон Нор- ма вре- мени мин j Коди-fao; -Коли-Нор- чест- ма йест- ма во вре-во вре- уз- ме- уз- ме- дов ни лов ни или в йл2 : в дета- мин дета- мин лей на| лей вагон 1 ва ва- гон Коли- чест- во уз- лов или дета- лей ва вага - 7 । ; Нор-Ко ли- -ма । чест !врб во ме-* уз— ни ; лов в иди Uh де1а ““° лей на ва ]Г0Н 1 „ -Нор- -ма вре- ме- ни в "мин
I! 2J , 3 4 5 7 8 ! 9 110 |П 12 13 ! 14 15
$ 48» Реостаты
434 Очистить ящик реос- Ящик Слесарь- I 1 1,4 - - 1 1,3 I 1,0 I 1,0
тата снаружи электрик* по ремонту электрообо* рудования 1. ё со 1
435 Проверить состояние ж дренление подвески 3 1 0,6 I 0,3 I 0,6 I 0,2 I 0,2
яшмка реостата к
основанию
Продожеяже
1
3_:
2
А
436 Открепить и снять Крышка крышку,проверить ее состояние, ушют- нения ж запоры Слесарь- электрик по ремонту электрообо- рудования 2
437 Продуть реостат су- Реостат хим сжатым воздухом I
438 Подтянуть крепление яшдка реостата 3
439 Проверить состояние и крепление элементов резисторов, подводящих проводов,* перемычек 3
440 Подтянуть крепления -*• перемычек, подводящих проводов и элементов 3
-6---2----8----9___IQ—II____12 13 14 15
I 0,8 - - I 0,8 I 0,5 I 0,5
I 1,0 I 1.0 I 0,7 I 0,6 I 0,6
1 0,5 I 0,5 I 0,5 I 0,5 I 0,3
1 0,8 I 0,7 I 0,8 I 0,1 I 0,2 1 И >
I 1,5 I 0,7 I 1,3 I 0,2 I 0,3
реакторов
I 2 3 4 5
441 Заменив злемент резистора Элемент Слесарь- резистора электрик по ремонту электрообо- рудования 3
442 Протереть изоляторы салфеткой ,смоченной в уайт-спирите, про- верить их состояние Реостат 3
443 Заменить изолятор Изолятор 3
444 Измерить сопротив- ление изоляции Ко- кове дуаиг частей от- носительно земли Реостат - 6
445 Установить и закрыть крышку яыса реостата 2
Продавая»
6 7 8 9 IO II К 13 14 15
14 1,5 6 I,b 12 1,5 I 2,0 3 1,2
I. 5,9 I 2,4 I 2,5 - -
<o
w
72 1,6 40 1,6 32 1,6 -
I 2,3 I 2,3 I 2,3 I 2,3
I 2,3
I 1,0 - - I 0,9 I 0,3 I 0,8
1» п/п * I Щиток высоко- ! вольтных пре- ; дохранителей Щиток низко- вольтных пре- дохранителей
Содержание работа Единица объема работы Профессия Раз- ряд ТЫ Коли- ьчество узлов или деталей на вагон Норма вре- мени в мин Коли- чество узлов иди детале! на j вагон Норма вре- мени в мин
I— 2 а 4 5_( 6 i 1— : 8_ 9
5 49. Щитки предохранителе!
446 Очистить снаружи, открыть крышку щитка Крышка Слесарь- электрик по ремонту электрообо- I I 0.2 I °-2 Д $ t
447 Проверить состояние и Щиток рудования 2 I 0,1 I 0,1
448 крепление щитка Подтянуть крепление щитка 3 I 0,7 I 0,7
449 Обдуть сухим сжатым воздухом, I I 0,7 I 0,8
протереть салфеткой
Прсдоляекие
I----------------------2--------------------S____________4_____________5 6 7____________8 9
450 Проверять состояние предохра- ните лэ й, правильность их установки по номинальному току X Щиток Слесарь- электрик по ремонту электрообо- рудования 3 I 0,3
451 Снять предохранитель, за- чистить контактную поверх- ность, подтянуть крепление колпачков, установить на место Предох- ранитель 3 7 1,1
452 Заменить предохранитель 3 7 0,1
453 Проверить состояние и креп- ление держателей цредохра- опеле* подводяажх проводов Щиток 3 I 0,8
454 Подтянуть крепление держа- теля предохршитвля Держатель 3 14 од
I 0,4
8 0,8
8 0,1
I 0,9
16 0,3
♦ 197
Продолжение
I 2
455 Очистить держатель предохра-
нителя салфеткой, смоченной
ж уайт-спирите
456 Зачистить держатель предох-
ранителя надфилем» проте-
реть салфеткой смоченной
в уайт-спирите
457 Подтянуть крепления подво-
дяш проводив .
458 Закрыть крышку щитка
3 4 5 6
Держатель к Слесарь- електрик по ремонту електрообо" рудования 3 14
3 14
Шаток 3 I
Крышка _ • 2 I
7_ 8___________9__________
0,1 16 ОД
0,6 16 0,4
I
1,0 I 1,0
0,3 I 0,3
861
- 199 -
№ п/п Наименование узлов и содержание работы Коли- чест- во уз- лов или дета- ле* на к гон Единила объема работы - Профессия Ра»- МЖ Е ТЫ Норма вре- мен! в мин
1 2 3 ’ 4 5 6 7
5 50. Электродвигатель
ПЛ-072Е
459 Очистить электродвига- тель снаружи I Эдшктро- двжгатель е Слесарь- электрик по ремонту электрообо- рудования I 0.2 > *
460 Проверить крепление электродвигателя к раме контроллера I 4 0,3
461 Подтянуть крепление электродвигателя к раме контроллера I — — — — 3 1.0
462 Открепить if снять крын- ку коллекторных люков, проверить ее состоя- ние и уплотнения I 2 1,2
463 Продуть электродви- гатель сухим сжатым воздухом I — — I 0,7
464 Заменить уплотнения? крышки коллекторных I 2 0,7
ликов
- 200 -
Продолжение
3 4 5
465 Цроверить коллектор ва I Коллектор Слесарь- 4 0,9
466 выработку, пайку петушков Почернение коллектора I электрик по ремонту электрообо- рудования 4 2,8
467 снять салфеткой, смо- ченной в уайт-спирите, оплавления в подгары устранить стеклянной шкуркой. Угольную ж металлическую пыль удалить волосяной мет- кой Проверить состояние и I Электро- 4 1.2
468 крепление щеточного аппарата,вынуть, ос- мотреть и установить метки ’ Подтянуть крепленая I двигатель 3 0,4
469 щеточного аппарата Заменить нажимную пру^ 2 Пружина 4 0,8
кину в щеточном апп^-:
рате
- 201 -
Продолжение
.1 2 3 4 5 в 7
470 Заменять пщткя, прите- X Элвжтро- Слесарь- 4 1,7
471 реть по коллектору, пыль' удалить сухим сжа- тым воздухом, коллектор протереть салфеткой, смо- ченное в уайт-спирите Проверить состояние и 1 двигатель электрик по ремонту ‘ электрообо- рудования 4 0,6
472 крепление выводных про- водов и полюсных катушек Подтянуть крепление Т. » 4 0,7
473 выводных проводов проверить крепление I о1*' 4 0,2
474 шестерни Подтянуть крепление шее- I 3 0,2
475 тернм Проверить величину con- I T=.W«. 6 2,3
476 ротйвления) изоляции об- моток Установить и закрепить I -Л- *м- 1,0
477 крышку коллекторного люка Проверить работу э.»ектрс- диигателя включением I 4 1,3
- 202 -
. Продолжайте
I 2_________3 4 5 6 7
$ 51. Педаль безопасное!!
478 Очистить педаль от I Педаль Слесарь- I 1,6
гряз и „ проверить состоя- ние я крепление педали и подводжих проводов безопас- ности электрик по ремонту электрообо- рудования
479 Подтянуть крепления педали а подводящих проводов I 3 0,9
430 Проверить четкость срабатывания педали § 52с Пульт управления I 3 0,3
481 Проверить состояние ж крепление на цульте приборов э кнопок 22 скгняльяоР аппаратура т Пульт управ- ления 3 0,8
482 Протереть пульт управ- ленья салфеткой I I 1,2
483 Заменить сигнальную 4/8/* лампу Лампа 3 0,3
Ш Открепись к поднять щитоя пульта управления» Проверить состояние и хреяление подводящих I Пульт управле- ния 3 1,2
х - в скобках указано количество деталей для трамвая РВЗ-6М2
- 203 -
Продолжение
I 2 3 4 5 6_ 7
485 проводов к приборам, выключателям, кнопкам я сигнальной арматуре. Подтянуть крепления I Пульт Слесарь» 3 0,9
486 подводящих проводов Подтянуть крепления I управ» лзшш электрик по ремонту элактроосо» рудоваымя »*» 3 1.9
487 приборов, выключателей, кнопок и сигнальной арматуры Опустить оток пульта I & з 0.2
488 управления и закрепить Проверить срабатывание I л -*«- з 1,0
48$ в четкость фиксации выключателей • § ЬЗо Рельсовый тормоз - TFM-5B Проверить состояние I Вагон -*» 3 1,2
480 подводящих кабелей к яатуикам рельсовых тъ()миеов Подтянуть крепленая 4 f Рельсовый 3 1,5
подводящих , кабелей тормоз
- 204
Продолжение
491 Проверить срабатывание I Вагон Слесарь- 3 0,2
рельсовых тормозов электрик по ремонту электрообо- рудования Водитель трамвая 2 V 0,2
492 Отвернуть гайку ка- бельного разъема подводящего кабеля, отсоединись кабель- 4 ный разъев,зачистить, установить на место завернуть гайку 6 Кабельный разъем Слесарь- электрик по ремонту электрообо- рудования 3 2,7 я
49Н Заменить наконечник яодводяшего кяовля 8 Наконеч- ник ' 3 3,6
494 Замерить сопротиьш^ле изоляция катушки отяо- ежт^льло корпуса 4 Рельсовый тормоз -л_ 6 1.2
- 205 -
Глава 7
ОБСЛЖВШЕ КРЫШВВОГО ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ
IP п/п коли- чество Наименование узлов к {узлов содержание работы ши !дета- 1лей {на .нагон Единица объема работы Профессия Раз- ряд %2 ТЫ Нор- ма вре- ме- ни в мин 7
I 2 ; з 1 4 5 6
§ 54. Дуговой токоприем-
ник М1Б
495 Проверить состояние и I Токоприем- Слесарь- 3 1,9
крепление токоприемника к постаменту, силового кабеля,шунтов, изоляторов ник электрик по ремонту электрообо- рудования
496 Подтянуть гсрепления токо- приемника к постаменту I 3 0,8
497 Подтянуть крепления си- лового кабеля I •в* — 3 0,9
498 Подтянуть крепление шунтов I 3 0,6
499 Заменить шунт 6 Шунт 3 0,6
500 Протереть изоляторы сал- феткой, смоченной в уайт-спирите I Токоприем- ник — — 3 1.2
501 Проверить состояние и крепление рамы,кулис, I — 3 1,9
вс танка.пружины,башмаков
- 206 -
Продолжение
I 2 ' 3 4 5 6 7
502 Заменить пружину I Пружина Слесарь- 3 электрик по ремонту электрообо- рудования 5,2
ьОЭ Подтянуть креплено вставки I Токоприем- ник 3 1,2
504 Зачистить вставку I Вставка 3 1,7
505 Заменить вставку I ~.w— 3 3,0
506 Заложить смазку ровным слоек в канавку вставки I 3 0,7
507 Смазать трущиеся части токоприемника I Токоприем- Ш1К s 0,5
508 Проверить давление токо- приемника на контактный провод т —***. 3 1.4
50Э Отрегулировать давже??йе токоприемника на контакт- ный провод л -iw« 3 2,2
510 Проверить состояние пень- кового канат- для опуска- ния токоприемника I 3 0,4
5П Заменить пеньковый канат I «.’’о., —w— 3 2,
- 207 -
Продолжение
I 2 3 4 _._5 6 7
§ 55. Грозоразраднжк ИШГ-0,55 -
512 Проверить состояние и крепление грозоразряд- ника,подводящих проводов I Гроэораз- ' Слесарь- 3 рядник электрик по ремонту электрообо- рудования 1.0
513 Протереть корпус грозо- разрядника салфеткой, омоченной в уайт-спирите I — — — — 3 1,2
514 Подтянуть крепления под- водящих проводов I 3 0,9
515 Подтянуть крепление гро- зо^азрядника к раме I 3 0,8
516 Замерить сопротивление изоляции подводящих про- водов по отношению к "земле* § 56 о Радиореактор ИК-Ж-3 I 6 2,1
5Г7 Очистить радиореактор снаружи I " Радагореактор I 0,3
516 Проверить состояние и кропление радиореактора, подводящих, проводов, азоляторов I 3 1,0
Продолквняе
- 20В-
12 3 4 5 6 7
519 Протереть изоляторы салфеткой,смоченной в уайт-спирите I Радиореак- тор Слесарь- электрик по ремонту электрообсе рудовэяия 2 1.3
520 Подтянуть крепление изоляторов I 3 1.9
521 Подтянусь крепления проводов I 3 0,8
Глава 8
ОБСЛУЖИВАНИЕ ВОПШаГАТЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО
ОБОРУДОВАНИЯ
?/_ Задержание работа :Единица п/п объема | работа » г I Профессия 'Раз- ряд 1 ра~ бо- та ! 1 Панель Панель ВБ-9А ВБ-10А ! Выключа- тель ВУ-213Б* ВУ-222А Автоматз-1 Концевой ческий i выключатель выключ. ' ВК-200Б AB-8A-I j
<ол- Sop- Кол- во ма । во 7злов вре- узлов вли не- или кета- ни дета- лей в лей аа мин на вагон 1 вагон I Нор- ма вре- ме- ни Кол- во узжв или пета^ Нор- ма аре- ме- ; ни в Кол- Нор- Кол- | во ма | во I узлов вре*-узло1 ИЛИ ' М3-' ИЛИ 1 Нор- > ма । вре- ме-
ЛРТИ-м МЫ f ТГРФО„ ГТЕЖ
в лей мир на лей 1 г г
ми а ча мин i на мил tv .с
.ва- ГОН да- i ГОН i 1 1 : ва- 1 |гон
го со l 4 > 5 6 17'8 9_ 10 II 12 13 • 14 <с __ 1
5 57. Выключатели 522 Открыть и снять крышку Крышка Слесарь- 2 2 0,6 2 0,6 I 0,6 I 0,2 5 0,6 выключателя электрий по ремонту электрообо- рудования 523 Очистить внутреннюю I 2 0,9 2 0,9 I 0,9 I 1,0 5 0,9
п дврхность крышка от
Продолжение
I 2 3 4 5
пыли и копоти
524 Проверить наличие плом- Крышка Слесарь- 4
бы на регулировочном электрик
устройстве по ремонту
электрообо-
рудования
525 Снять дугогасительную Дугога—4
камеру, проверить ее ситель-
с ос тонкие ная
мара
526 Удалить в дугогаситель—•- 4
ной камере капли металла
и копоть наждачной бумагой,
протереть салфеткой,смо-
ченной в уайт-спирите
527 Проверить состояние и Выклю- 4
крепление контактов, чатель
гибкого' .шунта,пружины»
6 7 8 9 IQ II 12 13 14 15
- - - - - - I 0,1 - -
2
0,2 2 0,2 I 0,2 I
0,2
2 0,1 2 0,1 I 0,1 I* 0,1 5 0,1
210
Продолжение
I 2 3 4 5 6 2 8 9 __ 10 II 12 _13_ 14 15
подводящих проводов *
528 Протереть контакты сал- феткой, смоченной в уайт-спирите Выключа- тель • ’Слесарь- 5 электрик по ремонту электрообо- рудования 2 0,2 2 0,2 I 0,2 I 0,2 5 0,2
529 Зачистить контакты личным напильником /надфилем/, затем стеклянной шкуркой, про- тереть салфеткой, смо- ченной в уайт-спирите 5 2 1,7 2 1,7 I 1,7 I 1,7 1 frO >—। 1
530 Подтянуть крепление контактов выключателя 5 2 0,3 2 0,3 I 0,3 I 0,3 5 0,3
531 Заменить контакты 5 2 1,4 2 1,4 X 1,4 I 1,4 5 1,4
532 Проверить и отрегули- ровать раствор,провал 5 2 1,6 2 1,6 т X 1,6 I 1,6 5 1,6
ж нажатие контактов
Продолжение
I 2 3 .4 5 6 1 8 9 10 II 12 13 14 15
533 Подтянуть крепление гибкого шунта Выключа- тель Слесарь- электрик по ремонту электрообо- рудования 5 2 0,2 2 0,2 I 0,2 I 0,-2 — —
534 Заменить шунт Шунт «»п* 5 2 0,6 2 0.6 I 0,6 I 0,6 —
535 Подтянуть крепление подводящих проводов Выключа- тель 5 2 0,3 2 0,3 I 0,3 I 0,3 5 0,3
536 Установить дугогаси- тельную камеру и про- верить при движении зазор между подвижным контактом и стенками камеры Дугогаси- тельная камера 4 2 0,2 2 0,2 I 0,2 I 0,2 X । ~ го ьэ
537 Проверить четкость . фиксации в положении Выключа- тель 4 2 0,8 2 0,8 I 0,8 I 0,6 5 0,8
"включено" в "выключено"
Продолжение
12 3 4 5 6 7 8 9 10 II 12 13 14 15
538 Заменить выключатель Выключа- Слесарь- 4 2 4,1 2 4,1 I 4,1 I 5,2 5 4,1
'тель электрик по ремонту электрообо- рудования
539 Закрыть крышку выклю- Крышка 2 2 0,6 2 0,6 I 0,6 I 0,4 5 0,6
чате ля
-214 -
IP п/п Наименование узлов и содержание работы Коли- чест- во УЗЛО] или дета* лей на ва- гон Единица 1 объема работы Профессия Раз- ряд ты Норма вре- мени в мин
2 3 _4 5 _ej
§ 58. Отключатель тяговых
электродвигателе Й
0М-23А
540 Ответить отключатель снаружи I Отключа- тель Слесарь- электрик по ремонту электрообо- рудования I .0,8
541 Открыть и снять крышку отключателя, проверить ее ооотояние, уплотнения и замки I Крышка 2 0,9
542 Продуть отключатель оу- хим сжатым воздухом I Отключа- тель I 1,0
543 Проверить крепление отключателя к основанию I aewee I 4 0,3
544 Подтянуть крепление отключателя к основанию I 4 0,5
545 Проверить состояние в I л» 4 2,8
крепление кулачкогчх*и сег-
ментных шайб, к?’ танковых
и пальчиковых элементов,
подводящих проводов
-215
Продолжение
I 2 i 4 5 6 7
546 Протереть контакты сег- I менты кулачковых паль- чиковых элементов салфет- кой, смоченной в уайт- спирите Отключат- тель Слесарь- электрик по ремонту электрообо- рудования 4 2.4
547 Зачистить контакты и сег- I менты кулачковых и паль- чиковых элементов фетром, смоченным в уайт-спирите 4 3.0
548 Зачистить контакты и сег- I менты кулачковых и паль- чиковых элементов личным напильником, затем стек- лянной шкуркой, проте- реть контакты салфеткой, смоченной в уайт-спирите 4 6,7
549 Подтянуть крепления кулачковых и пальчико- вых элементов — — 4 1,2
550 Подтянуть крепления вы- I волов кулачковых и паль- чиковых элементов — — 4 1,0
551 Проверить и отрегулировать I нажатие,раствор и про- вал кулачковых и пальчи- ковых элементов 4 1,2
- 216 -
Продолжение
L
552 Проверить состояние фиж- I Отключа- Слесарь- 4 0,8
сирующего устройства: храповика, рычага и ро- лика тель электрик по ремонту электрообо- рудования
553 Проверить и отрегудиро- I вать усилие нажатия ро- лика и усилие выключателя 4 2,6
554 Подтянуть крепление I подводящих проводов 4 2,0
555 Проверить работу отключат- I теля, четкость фиксации на всех позициях 4 0,8
556 Установить и закрепить I крышку отключатедя $ 59. Коробка крепления вы- водов тяговых электро- двигателей Крышка 2 0,6
557 Очистить коробку снаружи 4 Коробка выводов I 0,5
558 Проверить плотность приле- 4 гания крышки,открыть крышку — 2 1,2
559 Очстать коробку внутри 4 —w— I 1,2
560 Заменить уплотнение крышки 4 Крышка 3 3,9
561 Проверить состояние и 4 крепление кабелей, нако- Коробка выводов 3 0,6
нечнжков
• 217 -
Продолжен!е
I_____2 3 4 5____________________________________________________$_____7
562 Подтянуть крепление кабелей на зажимах 4 Коробка выводов Слесарь- электрик по ремонту электрообО' рудовалил 3 1.2
563 Заменить наконечник 40 Наконеч- ник 3 3,0
564 Закрыть крышку коробки 4 Крышка 3 1,2
565 Проверить состояние и крепление подводящих кабелей в клипах 2 Тележка 3 0.8
566 Подтянуть крепление под- 2 «.м«. 3 1,3
водящих кабелей в кладах
§ 60. Ящик с конденсаторами
56? Очистить ящик снаружи I Ящик —' — I 0,3
568 Открыть крьиику, проверить ее состояние и замки I Крыжа 2 0,4
569 Очистить конденсаторы, проверить их состояние, крепление подводящих проводов и выводов I Ящик 3 1,6
570 Подтянуть крепления подво- дящих проводов и выводов I -Г-** 3 . 0.8
571 Подтянуть крепления кон- денсаторов I о 0»?
- 2X8 -
Продолжение
I ’ 2 3 4 5 . 6 7
Ь72 Заменить конденсатор 1 5 Конден- сатор Слесарь- 3 электрик по ремонту электрообо- рудования 2,2
573 Закрыть крышку ящика §61. Аккумуляторная бата- рея J36HK-I25 I Крышка |и 2 0,4
574 Проверить напряжение на аккумуляторной батарее I Аккуму- ляторная батарея Аккумуля- торщик 2 0,3
575 Открыть и закрыть крышку люка аккумуляторного шкафа I Крышка Слесарь по ремонту подвижного состава I 0,4
576 Проверить состояние нап- равляющих и крышки люка I Крышка 2 0,4
577 Выдвинуть ящики аккуму- ляторной батареи I Аккуму- ляторная батарея Аккумуля- торщик 2 1,4
578 Очистить аккумуляторный шкаф I Шкаф I 1,7
579 Проверить состояние : и крепление подводящих проводов и перемычек I Аккуму- ляторная батарея 2 0,6
580 Подтянуть крепление перемычек и подводя- ‘ I 2 1,8
тих проводов
219 -
Продолжение
1 2 3 _5 6 7
561 Очистить поверхность ба- нок и перемычек от окно- лов и грязи I Аккуму* ляторная батарея Аккумуля- торщик I 5,8
582 Смазать токоведущие де- тали аккумуляторной баг- тарел смазкой I I 2,8
683 Открыть к закрыть проб - ку аккумуляторной банки 36 Аккуму- ляторная банка I 0,0?
684 Замерить плотность электролита 36 -Л- 2 0,2
685 Проверить уровень электролита 36 2 0,2
586 Добаьить дистиллирован- ную воду до нормы 36 2 0,4
587 Замерить напряжение ак- кумуляторной банки наг- рузочной вилкой 36 2 0,2
588 Заменить аккумуляторную батарею 4 Батарея 2 6,1
589 Задвинуть яишки о акку- муляторной батареей в I Ящик 2 1,7
аккумуляторный шкаф
- 220 ~
Продолжение
I . 2 3 4 5 6 7
590 § 62. Заземляющее устройство Очистить заземляющее уст-_ 4 Заземля- Слесарь- 2 0,6
591 ройство снаружи, открыть крышку, проверить состоя- ние уплотнений и замка Очистить внутреннюю по- 4 ющее уст- электрик ройотво по ремонту электрообо- рудования -я- I 0,4
592 лость заземляющего уст- ройства Проверить состояние и 4 3 1,8
593 крепление щеткодержателя, шунтов, изоляцию подво- дящих проводов. Вынуть, осмотреть и установить щетки Подтянуть крепление щет- 4 3 1,4
594 кодержателя, подводящая проводов, удалить пыль и закопченность салфеткой, смоченной в уайт-спирите Проверить щетки на рав- 4 л 3 0,5
Ь95 номерность выработки, про- контролировать высоту Проверить щеткодержатель, 4 _w_ 3 0,8
состояние стенок и их
выработку
- 221 - Продолкс лие
I 2 3 4 _5 6 7
596 Проверить ооотояние пру- 4 Заземля- жия и их упругость ющее уст- ройство Слесарь- 3 0,2 электрик по ремонту электрообо- рудования
597 Закрыть крышку заэем- 4 -"- ляющего устройства § 63» Громкоговорящее уст- ройство АГУ-10-3 2 ОД
598 Очистить усилитель от I Усилитель ныли, проверить состояние и крепление усилителя к панели Радиоме- 3 0,7 ханик по обслужива- нию и ре- монту радио- телевизион- ной аппаратуры
599 Подтянуть крепления I » усилителя к панели 3 0,6
600 Проверить состояние я I -”- крепление штепсельных разъемов 3 0,6
601 Подтянуть крепления I штепсельных разъемов 3 0,7
602 Заменить предохранитель I Предох- ранитель 3 0,5
603 Заменить сигнальную лампу I Лампа 3 0,6
- 222 -
Продолжение
I 2 3 4 fi_ _2_
604 Заменить громкоговоритель 4 Громко- говори- тель Радиоме- 3 ханик по обслужива- нию я ре- монту радио- телевизион- ной аппара- туры 9,2
605 Проверить работу радио- установки I Радио- установка 4 • 0,9
606 Заменить усилитель § 64. Отопление кабины водителя I Усилитель 3 t 4,2
607 Открепить и снять з£ь- щитный кожух электри- ческой печи, очистить, проверить его состояние I Печь отопления кабины Слеоарь- 2 электрик по ремонту электрообо- рудования 3,7
608 Очистить, проверить сос- тояние ж крепление наг- ревательных элементов, подводящих проводов, кон- тактных соединений и за- ь а мления I 3 1.4
609 Подтянуть крепления iiai'-» резательных элементов, I 3 1.8
- 223-
Продолжение
3 4 5 6 7
подводящих проводов, кон-
тактных соединений и
заземления
610 Проверить сопротивление I изоляции между выводами Печь отоп- Слеоарь- 6. 1,2
ления кат- электрик
нагревательных элементов и трубкой бины по ремонту электрообо- рудования
6П Установить и закрепить I защитный кожух электри- ческой печи 2 3,6
612 Включить и выключить I отопление кабины води- теля .проверить работу печи § 65. Электрообогрев лобо- вых стекол 3 2,0
613 Открепить ж снять за- I щитный кожух электрообо- грева стекол» очистить» проверить его состояние Печь отек— ко обогрева 2 3,5
614 Проверить состояние и креп- I ление нагревательны? эле- 3 0,3
ментов электрообогрева,.
стекол» подводящих проводов»
контактных соединений ж
заземления
224 -
Продолжение
I 2 3 4§6 7
615 Подтянуть крепления наг- ревательных элементов, I Печь отек- Слеоарь- лообогрева электрик 3 0.9
616 подводящих проводов, кон- тактных соединений и за- земления Проверить сопротивление I по ремонту электрообо- рудования 6 1,1
617 изоляции между выводами нагревательных элементов н трубкой Установить и закрепить I 2 ’ зд
618 защитный кожух электро- обогрева стекол Включить и выключить, 1 3 2,0
619 проверить работу стекло- обогрева § 66. Отопление салона Очистить, открепить и I Коробка 2 0,9
620 снять коробку контактов, проверить исправность шунта заземления, подво- дящих проводов,их крепление Подтянуть крепления под- I -Л- 3 1,8
621 водящих проводов,шунта заг- земления,установить и зак- репить коробку контактов Открепить и енгпх» крышку 1 Ящик -Л- 3 4,2
ящика дополни!^льпого стоп-
леы, с-ч7'<ть. нровсрить
225, .
Продолжение
I 2 3 4 5 6 7
622 Очистить,проверить I состояние и крепление нагревательных элементов, подводящих проводов, контактных соедине- ний и заземления Янк Слесарь- электрик по ремонту электрообо- рудования 3 2,5
623 Подтянуть крепления т нагревательных элемен- тов, подводящих прово- дов, контактных соеди- нений и заземления 3 3,1
624 Проверить оопротивле- I ние изоляции между вы- водами нагревательных элементов и трубкой 6 2,3
625 Установить л закрыть I крышку ящика дополни- тельного отопления 3 4,2
626 Включить и выключить, I проверить работу печей дополнительного отоп- ления салона • 3 2,0
-226
Продолжение
L 2
3 4 5
$ 67. Наружное освещение
и сигналь
Фара ФГ-122
627 Очистить стекло фары I Ящик Олесарь- 3 0,3
628 снаружи, протереть сал фоткой, проверить ее состояние Проверить ближний и I Фара электряк по ремонту электрообо- рудования 3, 0,4
629 . дальний свет фары Открепить и вынуть I 3 1,0
630 фару, снять с фары патрон с лампой Очистить от пыли отра- I 2 0,6
631 жатель фары Заменить лампу I Лампа 3 0,2
632 Зачистить контакты *1 Патрон 3 0,5
633 патрона Проверить состояние и I * Фара 3 0,1
634 крепление подводящих проводов Подтянуть крепления I 3 0,2
635 подводящих проводов Установить и закрепить I 3 1,1
636 Ж Отрегулировать ближний I Вагон 3 3.0
а дальний свет фары
- 227 -
Продолжение
I со Ol 4 5 6_._ _7
Фонари габаритннх огней, указателей аоворота » стоп- сигналов’
637 / Проверить работу фона- I рей габаритных огней, ооковых указателей по- ворота и стоп-сигналов Вагон • 'Лесарь- электрик го ремонту электрообо- рудования 3 1,0
636 Очистить фонарь снаружи, 6 открепить и снять стек- ло, очистить внутри, про- верить состояние лампы, натрина, подводящих про- водов Фонарь 2 1,4
639 Заменить лампу 6 Лампа о 2 0,2
640 Зачистить контакты 6 патрона Патрон —.м— 3 0,4
641 Подтянуть крепление 6 подводящих проводов Плафон 3 0,2
642 Заменить плафон 6 -п-. »*» 3 1.2
643 Установить и закрепить 6 стекло фонаря § 68. Реле указателя пово- рота PC-40I « *- 0.6
644 Заменить реле,проверить 1 его работу Реле «* 3 3,2
- 228 -
Продолжение
I • 2 * 3 4 5 6 7
§ 69. Плафон дежурного
освещения кабины
водителя и салона
645 Проверить работу пла- I Вагон Слесарь-. 3 0,2
646 фонов дежурного осве- щения кабины водителя и салона Очистить плафон снаружи, 3 Плафон электрик по ремонту электро обо рудованжя 2 0,4
647 открепить и снять стекло плафона, очистить внутри, проверить состояние лампы, патрона,. подводящих про- водов, установить стекло, закрыть плафон Подтянуть крепления под- 3 3 0,2
648 водящих проводов к патрону Зачистить контакты пат- 3 Патрон 3 0,4
649 рона Заменить патрон 3 3 2,9
650 Заменить лампу 3 Лампа 2 0,г
651 Заменить плафон 3 Плафон 3 1,2
652 § 70. Плафон освещения салона Проверить работу осве- I Вагон -.и- 3 0,2
653 щения салона Очистить плафон снаружи, 20 Плафон 2 0,4
открыть,очистить внутри,
проверить состояние лам-
пы , па трона,п одв одящих
проводов
- 229 -
Продолжение
I 2 3 4 5 6 7
654 Зачистить контакты пат- рона 20 Патрон Слесарь- электрик по ремонту электрообо- рудования 3 0,4
655 Заменить патрон 20 „я. э 3,6
656 Подтянуть крепления подводящих проводов к патрону 20 Плафон 3 0,2
657 Заменить лампу 20 Лампа 2 0,8
658 Заменить плафон 20 § 71. Освещение маршрутно- го указателя и но- * мерного знака Плафон 3 2,1
659 Проверить работу осве- I щения маршрутных ука- зателей и номерного знака Вагон — — 3 0,2
660 Открыть» очистить каме- ру, лампы маршрутного указателя и номерного номера, проверить сос- тояние ламп, патронов и подводящих проводов, за- I 2 2,2
661 крыть камеру Зачистить контакты патрона 6 Патрон <И"1И 3 0,4
662 Заменить патрон 6 3 . } 3,6
663 Заменить лампу 6 Лампа 2 0,8
- 230 -
Продолжение
I 2 3 4 5 6 7
664 § 72. Освещение группового реостатного контроллера, ' шкафов л камер Проверить работу освеще - I Вагон Слесарь- 3 1,7
665 ния группового реостат- ного контроллера, шкафов и камер Очистить лампу и патрон, 12 Дампа электрик по ремонту электрообо- рудования 2 0,3
666 проверить состояние лампы* патрона л подводящих проводов Зачистить контакты пат- 12 \ Патрон 3 0,4
667 рона Заменить Патрон 12 И 3 2,9
668 Подтянуть креплен«я 12 «.W«r V -Л- 3 0,2
669 подводящих проводов к патрону Заменить лампу 12 Дампа W 2 0,2
670 § 73. Плафон освещения подножек Проверить работу пла- I Вагон 3 1,0
671 фонов освещения под- ножки Очистить плафон снаружи, 2 Плафон * 2 1.5
открепить и снять стекло,
очистить внутри, проверить
состояние ламп,патроиon.
подводящих проводов
-231 -
Продолжение
I 2 3 4 5 6 7
672 Заменить лампу 4 Лампа Слесарь- 2 электрик по ремонту электрообо- рудования 0,2
673 Зачистить контакты пат- 4 рона Патрон 3 0,4
674 Подтянуть крепление 2 подводящих проводов к патрону Плафон 3 0,2
675 Установить & закрепить 2 отекло плафона § 74* Электрический звонок Фонарь 2 0,6
676 Очистить«осмотреть coo- I тояние и крепление звон- ка «подводящих проводов Звонок 2 0,3
677 Подтянуть крепления I звонка и подводящих проводов — — 2; 0,3
678 Включить «вшиючять, про- I верить работу звонка § 75. Электропневматический регулятор давления АК- •11Б 2 0,1
679 Открыть и снять крышку, I проверить состояние и Регулятор давления 4 0,5
кре пле ние 5 раствор»про вал
- 232
Продолжение
I 2 3 4 5 6 7
ж нажатже, правильность
замыкания контактов
680 Зачистить контакты фет- I 4 0,4
ром,смоченным в уайт-
сшлри э
681 Проверить состояние и I 4 0,5
крепление подводящих прово-
дов, шунта, наконечни-
ков и пружин
682 Подтянуть крепления I 4 0,3
подводящих проводов
683 Проверить работу регу- I 4 3,1
лятора давления, уста-
новить и закрыть крышку
§76. Электро пневматические
вентили ВВ-2А-2 /привода
дверей/ ,КЛП-6Б-1 /заме-
щающего торможения/,
КЛП-5Б-1 /песочниц / и
Э119В /ИРУ-4/ /автомати-
ческого выключения тор-
можения/
684 Проверить состояние изо- 5 Вентиль 4 0,1
ляции и крепления подво-
дящих проводов
685 Подтянуть крепления под- 5 Вентиль 4 0,2
водящих проводов
233
Продолжение-
I 2________________________3 4___________$__________6 _ 7
686 Проверить работу элект- 5 Вентиль Слесарь- 4 ОД
ропневмовентнля вклю- электрик
чением по ремонту
электрообо-
рудования
687 Отсоединить к присос- 5 -*- 4 0,9
динить провода пневмо-
вентиля
§ 77» Межвагонное соединение
по системе многих единиц
Штепсельный меж-
вагон ннй шланг
688 Очистить, открепить «снять, I Межвагон- 3 .1,8
проверить состояние штеп- ный шланг
сольного межвагонного
шланга
689 Зачистить серебряные I -" 3 2,9
контакты штепсельного
межвагонного шланга фет-
ром, смоченным в уайт-
спирите
690 Установить штепсельный I 3 4,6
междаглиныЙ шланг НЯ
стенд,проверить правиль-
ность и надежности соеди-
-234- -
Продолжение
I *2 3 4 5 6 7
нения контактов при вклю-
691 чении, снять оо стенда Установить и закрепить I Межвагон- Слесарь- 3 3,0
692 на поезде штепсельный межвагонный шланг Розетка ме ж в а г о ного соединения Проверить состояние 2 ный шланг н- Розетка электрик по ремонту электрообо- рудования 3 0,1
693 и крепление розетки меж- вагонного соединения Подтянуть крепление 2 3 1,9
694 розетки межвагонного соединения Зачистить контакты ро- 2 *— 3 3,6
695 зетки межвагонного сое- динения фетром , смо- ченным в уайт-спирите § 78- Проверка сопротивления изоляции Проверить сопротивление I Цепь 6 10,4
696 изоляции силовой цепи при отключенных и вклю- ченных элементах Проверить сопротивление I —и— 6 9,9
. - 235 -
Продолжение
I 2 3 4 5 6 7 изоляции цепи сигнализа- ции и освещения при от- ключенных и включенных элементах
697 Проверить сопротивление I Цепь Слесарь- 6 *12,0 изоляции цепи мотор-ком- электрик прессора,мотор-генерато- по ремонту ра,обогрева салона при электрообо- отключешшх и включенных рудования элементах
69В Проверить сопротивление 6 8,2 изоляции цепи управления при отключенных и вклю- ченных элементах
236
Глава 9
КАНТОВКА TRjnartBf
р п/п Наименование операций и содержание работы Коли- чест- во узлов или дета- лей на вагон Единица объема работы Профес- сия Ра» ряд £ ТЫ Норма вре- мени в MIH ,
I 2 3 4 5 6 7
§ 79. Кантовка тележек 699 Проверить, что пантограф I Вагон надежно закреплен в опу- щенном положении и вклю- чена аккумуляторная ба- тарея. Открыть коробки крепления выводов тяго- вых электродвигателей, отсоединить провода 700 Открыть люк и снять 4 Рукав рукав вентиляции тяго- вого двигателя 701 Открепить и отсоединить 4 Шланг шланг от воздушного цилиндра 702 Открепить от кронштейна 2 Шланг и снять шланг песочницы 703 Открепить и отсоединить 4 Трос трос ручного тормоза от Слесарь- 3 электрик по ремонту электрообо- рудования Слесарь 3 по ремонту подвижного состава 3 3 3 20,0 1,3 1,7 1,2 1,5
- 237-
Продолжение
X 2 3 4 5 § 7
704 верхней планки Открепить тележку от ра- 2 Тележка Слесарь по, 3 4,0
705 мы вагона Отсоединить заземление I Вагон ремонту под- вижного со- става .Слесарь- , 3 2,0
70S кузова Поднять жузов отацюнар- I Кузов электрик по ремонту. электрообо- рудования Слесарь по 3 28,0
707 ними домкратами,выкатить вагонные тележки из-под кузова Закатить монтажные тележ- I и ремонту подвижного состава 3 20,0
708 кг,опустить на них кузов Очистить тележку от грязи Я Тележка I 17,5
709 скребком и металлической щеткой Переставить поддерживаю- 2 Кронштейн 3 3,5
710 щиЯ. кронштейн направляюще- го рукава песочницы Изменить обозначение за- 2 Тележка Слесарь- 3 4,0
кодов кабелей в электри- ческих цепях электрик по ремонту
электрообо-
рудования
- 238 - Продолжение
I 2 .3
711 Развернуть на Х80°/кан- 2 Тележка Слесарь по 3 18,0
товать/ тележку при помо- ремонту
щи подъемного крана или подвижного
на поворотном круге состава
7X2 Поднять кузов стационар- I Кузов 3 '20?0
ними домкратами, у брать мон-
тажные тележки
713 Закатить вагонные тележки, опустить на них кузов I — 3 28,0
714 Закрепить тележку к раме вагона 2 Тележка 3 5,5
7X5 Присоединить и закрепить трос ручного тормоза к верхней планке 4 Трос 3 3,0
716 Установить и закрепить шланг песочницы к кронш- тейну 2 Шланг* 3 2,0
7X7 Присоединить и закрепить 4 шланг к воздушному цилиндру — н_ 3 1,8
7X8 Установить рукав вентиля- ции к тяговому двигателю л закрыть люк 4 Рукав «1 3 1,5
7X9 Присоединить заземление кузова I Вагон Слесарь- электрик 3 2,5
по ремонту
электрообо-
рудования
- 239 -
Продолжение
1 2 3 4 5 6 7
720 Присоединить провода в 2
коробках крепленая вы-
водов тяговых электродви-
гателей, закрыть коробки
721 Проверить правильность . 2
соединения проводов в
коробках крепления выво-
дов тяговых электродви-
гателей
Тележка Слесарь- 3 29,0
электрик
по ремонту
электрообо-
рудования
3 17,0
Примечание. После пункта 708 произвести работы по
обслуживанию механического и электрического
. оборудования тележек в объеме второго
• технического обслуживания 1 перечисленные
в п п. 331 ♦ 360, 489 +494, 557 ♦ 566.
240
Приложение 1
ХАРАКТЕРИСТИКИ ОСНОВНОГО ПРИМЕНЯЕМОГО
ОБОРУДОВАНИЯ
IP п/п Наименование оборудова- ния Тип, изготови- тель Краткая техничес- кая характеристика
I 2 3 4
Установки для и~ удаления м о ft к и в а онега гона
I Установка для наружно! мойки вагона Модель 1129. Бежицкий завод ГАРО Производительность до 30 ваг/чао. Га- бариты 5000 х 4000х 4275 мм
2 Вышка для удаления снега о крыш вагона Подъемно и подъемное о обслуживания Нестандартная - т р а н о п борудова г вагона Габариты площадки 15000 х 1900 мм. Вы- сота барьера 900 мм. Высота от пола до настила 3000 мм. Настил решетчатый из прута 0 12 мм. Шаг 50 х 250 > . 12500 мм. Лестница для настила под углом 60° о р т н о в н и е для на ка н а в е
ь Кран-балка 2А-5 Грузоподъемность 5 то.
- 241 -
Продолжение
I 2
4 Домкрат для подъема вагона канавный МТРЗ Грузоподъемность 5 тс.
5 Домкрат передвижной Нестандартный Грузоподъемность 0,5 то
6 Домкрат для подъема ДБ-00000. Грузоподъемность стойки вагона канавный НИКТИ ГХ Мин- 3 тс. Электродвигатель /комплект-2 стойки/ жилкомхоза УССР 2,8кВтф 1420 об/мин. Габариты 4030 х 1926 х 950 мм Оборудование для контрольно- ре.гулирочных и смазочных р алб о т по тележкам вагона
7 Ребордомер Нестандарт- ный Цена деления 0,05 мм
8 Дефектоскоп магнит- ный 77ПВД-ЗМ Контроль деталей 0 до 100 мм сложной конфи- гурации. Габариты 680 х 380 х 200 мм
9 штихмас для проверки расстояния между бандажами ИР-6270000. Росремэлектро- транс Минжил- комхоза РСФСР Цена деления нониуса I мм. Длина I486 мм. Диаметр корпуса 30 мм, масса 2,76 кг
10 Шаблон комбиниро- ванный для измерения поката,высоты,тол- щины гребня и толщи- ны бандажа И-2210000Мч Росремэлектро- транс Минжил- комхоза РОФСР Точност изме.р§^ по вертикальной шкале 0,1 мм. точность из- мерения по горизонталь- ной шкале I мм.
- 242
Продолжение
II Шаблон для проверки
расстояния от ри-
гельного отверстия
до бандажа колесной
пары
12 Стенд для кантовки
колесной пары вагона
/манипулятор/
13 Установка для выкатки
тележек из-под вагона
14 Установка для цент- -*-
рализованной подачи
смазки
ПР-7260000.
Рооремэлектро-
трано Минжил-
комхоза РСФСР
Нестандартный
Габариты 140 х 28 х
138 мм. Масса 0,7 кг
Контролируемый размер
1313 мм. Цена деления
нониуса I мм.
Габариты 1365 х 200 х
х 270 ж. Масса 4 кг
Установленная мощность
- 2,4 кВт. Передаточное
число 1285,7. Скорость
вращения вала - 0,61 об.
Габариты 1530 х 1230 х
х 1180 мм
Напряжение 380 В. Пот-
ребляемая мощность
16 кВт. Напряжение вто-
ричное 48 В. Вторичный
ток I00A. Габариты
540 х 600 х 800 мм
Емкость для хранения
масла - 2,5 м3. Пнев-
матическая подача
смазки к раздаточному
крану под давлением
3 + 3,5 кгс/см2
- 243 -
Продолжение
l' 2 3 4
Слесарный механизированный и ручной инструмент для контрольно- регулировочных «раэборочно-сбороч ных,ремонтных исмаэочных работ
15 Рукоятка динамо- метрическая Модель I3IM ГАРО Максимальный крутящий момент 15 кгСоМ. Габариты 345 х 120 х 52 мм
16 Ключи динамометри- ческие Модель ПИМ-1754 Россельхоз- техника Максимальный крутящий момент 26 кгс.м. Га- бариты 780 х 115 х х 105 мм
17 Инструмент автосле- саря /'набор/ Модель 2446 ГАРО Переносный. Футляр. 490 х 200 х 250 мм
18 Инструмент слесар- но-монтажный /набор/ Модель 22I6M ГАРО Переносный. Состоит из 3? наименований. Чехол 610 х 360 мм
19 То же Передвижной. Состоит из 54 наименований. Футляр 625 х 225 х х 205 мм
20 Инструмент для изв- лечения срезанных шпилек /набор/ Модель ПИМ- 490М. Россельхоз- Переносный. Коробка 174 х 137 х 27 mi/.
техника
- 244 -
— Продолжение
I__ 2 3 4
21 Ключи гаечные /набор/ Модель 2334-M-I Переносный. Чехол ГАРО 455 х НО мм. 9 двусторонних откры- тых ключей, размер зева от 6 до 30 мм
22 Ключи гаечные накид- ные /набор/ Модель 2335-1 ГАРО Переносный. Чехол 380 х НО де. 6 дву- сторонних ключей, размер зева от 9 до 30 мм
23 Ключи торцевые /набор/ Модель 2336-1 ГАРО Переносный. В наборе 14 сменных головок десяти размеров от 10 до 27 де. 6 при- надлежностей для ра- боты о головками. Набор уложен в чехол
24 Реверсивная отверт- ка ИЮ-800 Универсальная с насадками
25 Гайковерт электри- ческий 0-502 Максимальный диаметр резьбового соединения 18 де. Наибольший крутящий момент 10 кгс.м. Скорость вращения шпинделя 880 об/мин. Напряже- ние 36 В. Масса 3,2 кг
- 245 -
Продолжение
I 2 з 4
26, Гайковерт 'элек- трический Т-1-0 Максимальный диаметр резь- бового соединения 8 мм. Наибольший крутящий момент 1,8 кгс.м. Скорость вращения шпинделя 250 об/мин. Напряжение 36 В. Масса 0,7 кг
27 Электрошуруповерт СП-1342 Наибольший диаметр резь- бового соединения 4 *м.
- Наибольший момент затяжки резьбового соединения 0,3 кгс.м. Напряжение 127 В.
Масса 0,3 кг
2В Электрическая свер-ИЭ-10031. Переносная. Число оборотов
лшьяая мм—ня • Даугав- шпинделя 1400 об/мин. нильский ' Напряжение 36 В. завод "Эла- Предназначена для сверле- ктроинотру- нид отверстий до 9 мм. мент* Маоса 1,7 кг
29 Динамометр
ДПУ-002-2 Шкала до 20 кг
- 246 -
Продолжение
I 2 3 4
30 Солидолонагнетатель М 390 ГАРО7 Электродвигатель 0,6
передвижной с элект- Кочубеевский кВт., 1350 об/мин.
рическим приводом и завод автоспец- - Максимальное давление
бункером оборудования 400 кгс/см^. Емкость 14 л. Длина напорного шланга 5 м
Оборудовани е для кон т р о л ь н 0-
Р ё~г у л и~р о в о ч н ы х , р а з б орочно-сборо-
чных работ п о агрегат ам элект - •
рооборудова ния вагон а
31 Установка для вытяжки пыли с контакторных панелей Нестандартная Два электродвигателя 2,4 кВт, 1450 об/мин. Два вентилятора
32 Стенд для проверки 0-224.0000. Подводимое напряжение
рельсовых тормозов Росремэлект- ротранс Минжил- комхоза 220 В. Рабочее напря- жение /постоянное/ 20 + 50 В. Потребляв- мая мощность I кВт. Габариты 1091 х 636 х х 1244.Масса 200 кг
33 Стенд для проверки межвагонных электри- ческих шлангов Нестандартный Напряжение 24 В. Габариты 700 х 700 мм.
34 Переносный стенд для регулировки контакто- ров контакторных Вольтметр со шкалой до 40 В. Габариты 100 х 150 х 150 мм
панелей
- 247 -
Продолжение
I 2 3 4
35 Переносный стенд для проверки работы элект- рической схемы вагона Нестандартный Кнопки .Т6А 5 шт. Пе- реключатель ТК-6 шт., электролампы 24 В на 3 Вт - 10 шт. Габариты 400 х 250 х х 250 mi
36 Переносный стецц для отыскания неисправ- ностей электрических цепей управления ва- гона Электрическое соеди- нение тип MZ24 - 2 шт.' Лампочки 24 В на 3 Вт.- . 18 шт. Выключатель К 5 Р - 15. Габариты 410 х 260 х 250 мм
37 Вышка для осмотра крышевого оборудо- вания Нестандартная Габариты площадки 5075 х 2500 мм,, Зазор между вагоном и выш- кой 100 ш. Высота барьера 900 мм
38 Устройство контроля давления токоприем- ника ОДТ-00.00.000 НИКТИ ГХ Мин- ки лкомгоза УССР Автоматический конт- роль давления токо- приемника. Состоит из электрического
преобразователя и
электронного блока
- 248 -
Продолжение
Оборудование для к у з о в н нх работ
при р а в б о р ж е, оборке и ремонте
39 Комплект инструментов Модель 2I46-I и приспособлений для ГАРО правки кузова 40 Набор инструментов Модель 22I6M слесаря-монтажника ГАРО Комплект ив 23 наи- менований Переносный. Большой: 55 найменованьл, мас- са 17,9 кг, чехол 625 х 215 х 117 мм. Малый: 38 наименова-
- ний» масса 5,5 кг, че- хол 360 х 160 х 160 mi
41 Шуруповерт ручной ИЭ-Э601А Предназначен для за-
электрический винчивания и отвинчи- вания винтов и шурупов до 6 мм. Число оборо-
тов шпинделя 1200 об/мин. Напряжение 36 В. Масса 2,3 кг.
• Размер 290 х 70 х х 130 мм
-249
ОГ ДАВЛЕНИЕ
О fl i а я часть.............................., э
Организация труда ............................. 6
Нормативная часть ........................... 14
РАЗДЕЛ I
ЕНЕДНЕВНОЕ ТЕХНИЧЕСКОЕ ОБСЛУШВАНИЕ
t
Глава I
Мойка», уборка ж экипировка вагона
,5 I» Механизированная мойка вагона /поезда/ ;.14
§ 2, Очистка наружной поверхности вагона вручную .... 16
§ 3. Уборка салона вагона......................17
$ 4. Экипировка вагона....................... 18
Глава 2
Обслуживание механического оборудования
§ 5. Ходовые тележки.......................... 20
§ 6. Тормозная система........................ 20
§ 7. Песочница........................
§ 8. Сцепной прибор ....................
$ 9. Предохранительное устройство.....
Глава 3
Обслуживание пневматического оборудования
§ 10. Пневматическая система в целом...........24
8 й й
-250
Глава 4
Обслуживание электрооборудования
§ II. Освещение, световая и звуковая
сигнализация........................................25
§ 12. Дуговой токоприемник МП>..............- . . . 26
РАЗДЕЛ П
ПЕРВОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ '
Глава I
Мойка, уборка вагона
§ I. Механизированная мойка вагона /поезда/..........28
§ 2. Очистка наружной поверхности вагона вручную .... 31
§ 3. Уборка салона вагона.......................... 32
Глава 2
Обслуживание кузова вагона
§ 4. Наружная обшивка и оборудование . . . ..........34
§ 5. Салон и его оборудование . ................... 35
§ 6. Кабина водителя и ее оборудование.............. 39
Глава 3
Обслуживание тележек
§7^ Редуктор........................................ 41
§ 8. Колесная пара.................................. 42
§ 9. Надколесный кожух.............................. 43
§ 10. Карданный вал........../...................... 43
ъ II. Продольная балка...............................44
§ 12. Траверса тягового электродвигателя ........... 44
-251. -
§ 13. Центральное рессорное подвешивание ................ 45
§ 14. Подвеска рельсового тормоза........................ 46
§ 15. Барабанный тормоз................................. 47
§ 16. Ручной привод барабанного тормоза.................. 49
, • Г л а в а 4
Обслуживание вспомогательного механического
оборудования
§ 17. Сцепной прибор .................................... 51
§ 18. Предохранительное устройство....................... 52
$ 19. Песочница.......................................... 54
Глава 5
Обслуживание пневматического оборудования
$ 20. Пневматическая система в целом...................... 55
$ 21. Компрессор . . . .................................. 55
§ 22. Элэктропневматичеокий регулятор давления АК-11Б . . 56
§ 23. Маслоотделитель Э-120/Т............................ 57
$ 24. Фильтра МК, Э-114.................................. 57
§ 25. Редукционный клапан К-7...........*............... 58
б 26. Кран водителя 49004 ................................ 5В
б 27. Тормозной цилиндр . ............................... 59
б 28. Предохранительный клапан Э-216...................... 59
б 29. Переклмчательный клапан............................. 60
б 30. Пневматический привод двери..................... • 60
б 31. Кран экстренного открывания дверей 4АК...............62
б 32. Электропневматичеокие вентили ВВ-2А-2 /привода дверей/,
КЛП-6Б-1 /замещавшего торможения/, КЛП-5Б-1 / песоч-
ницы/ .............................................. 62
5 33. Стеклоочиститель СЛ-21, кран стеклоочистителя KP-II 63
- 252 -
§ 34. Привод реверсора.................................. 64
§ 35. Воздушные резервуары...............................65
§ 36. Шумоглушитель 3160 . ..............................65
§ 37. Манометр МВ-12.....................................65
§ 38. Автоматический выключатель торможения Э-119В, ПРУ-4 66
§ 39. Клапан звонка, вибратор............................66
§ 40. Кран разобщительный 383ЯВ......................... 67
§ 41. Клапан песочницы...................................67
§ 42. Пневматический цилиндр песочницы...................68
§ 43. Магистраль и арматура..............................68
Глава 6
Обслуживание электрических машин и аппаратов
§ 44. Высоковольтные электродвигатели ...................69
§ 45. Контроллеры и реверсор........................... 73
§ 46. Контакторные панели.............................. 61
§ 47. Реостаты......................................... 88
§ 48. Щитки предохранителей.............................91
§ 49. Электродвигатель ПЛ-072Е..........................93
$ 50. Педаль безопасности................................95
§ 51. Пульт управления................................ 95
§ 52. Рельсовый тормоз ТРМ-5В...........................96
Гл а в а 7
Обслуживание крышевого электрического оборудования
$ 53. Дуговой токоприемник М1Б.......................... 98
§ 54. Грозораэрядник РМВУ-0,55........................ 100
ь 55. Радиореактор ИК-8Б-3............................. 100
253 -
Глава 8
Обслуживание вспомогательного электрического
оборудования
§ 56. Выключатели....................................
§ 57. Отключатель тяговых электродвигателей 0М-23А . .
§ 58. Коробка крепления выводов тягового электродви-
гателя ............................................... 106
§ 59. Ящик с конденсаторами . .......................... 107
§ 60. Аккумуляторная батарея 36. НК-125................. 108
§ 61. Громкоговорящее устройство АГУ-10-3................ НО
§ 62. Отопление кабины водителя........................ III
§ 63. Электрообогрев лобовых стекол................ ......112
§ 64. Наружное освещение и сигналы....................... ИЗ
§ 65. Реле указателя поворотов PC-40I.................... П5
§ 66. Плафон дежурного освещения кабины водителя и салона П5
§ 67. Плафон освещения салона *........................ 115
§ 68. Освещение маршрутного указателя и номерного знака 116
§ 69. Освещение группового реостатного контроллера,
шкафов и камер.................................. П6
§ 70. Плафон освещения подножек......................... XI6
§ 71. Электрический звонок ............................ 117
§ 72. Электропневматичеокий регулятор давления АК-11Б . - п?
§ 73. Электропневматичеокие вентиль ВВ-2А-2 /привода две-
рей/, КЛП-6Б-1 /замещающего торможения/, КЛП-5В -I
/песочнип/ и Э119В /ЛРУ-4//автоматического выклю-
чения торможения/...................................... 118
§74. Межвагонное соединение по системе многих единиц . 119
- 254
РА ЗДЕЛ Ш
ВТОРОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Глава I
Мойка, уборка вагона
§ I. Механизированная чойка вагона./......................121
§ 2, Очистка наружной поверхности вагона вручную..........124
§ 3. Уборка салона вагона................................126
Глава 2
Обслуживание кузова вагона
§ 4. Наружная обшивка и оборудование......................128
§ 5. Рама кузова....................................... 130
§ 6. Салон и его оборудование...................,........130
§ 7. Кабина водителя и ее оборудование...................134
Глава 3
Обслуживание тележек
§ 8. Редуктор............................................137
§ 9. Колесная пара.......................................139
§ Ю. Надколесный кожух..................................140
§ II. Карданный вал..................................... 140
§ 12. Продольная балка...................................141
§ 13 ..Траверса тягового алектродвигателя................141
5 14.Центральное рессорное подвешивание..................142
§ 15. Подвеска рельсового тормоза........................144
§ 16. Барабанный тормоз..................................145
§ 17. Ручной привод барабанного тормоза..................147
Глава 4
Обслуживание вспомогательного механического
оборудования
5 18.Сцепной прибор.......................................149
§ 19. Предохранительное устройство.......................150
255 _
§ 20. Песочница........................................ 151
Глава 5
Обслужившие пневматического оборудования
$ 21. Пневматическая система в целом.................... 154
§ 22. Компрессор....................................... 154
§ 23. Электропневматический регулятор давления AK-ILB . 155
§ 24. Маслоотделитель Э-120/Т........................ 156
§ 25. Фильтры Ж, 3-II4 . .............................. 156
§ 26. Редукционный клапан П-'7 .. . . ..................156
§ 27. Кран водителя 4900 А............................. 157
§ 28. Тормозной цилиндр.................................150
§ 29. Предохранительный клапан Э-216....................158
§ 30. Переключательный клапан ......................... 159
§ 31. Пневматический привод двери.......................159
$ 32. Кран экстренного открывания дверей 4АК........... 161
§ 33. Электро пневматические вентили ВВ-2А-2 /привода две-
рей/, КЛП-6Б-1 /замещающего торможения/₽ КЛП-5Б-1
/песочниц /.......................................161
§ 34. Стеклоочиститель СЛ-21, кран стеклоочистителя KP-II 162
§ 35. Привод реверсора................................... 163
§ 36. Воздушные резервуары............................... 164
§ 37. Шумоглушитель 3160 . ...........,.................164
§ 38. Манометр МВ-12 ................................... 164
§ 39. Автоматический выключав ;ль торможения Э-П9В, ПРУ-4 165
§ 40. Клапан звонка, вибратор...........................Тб5
§ 41. Кран разобщительный 383 ЯВ........................ 166
§ 42. Клапан песочницы.................................. 166
§ 43. Пневматический цилиндр песочн ’цы.................. 167
§ 44. Магистраль л арматура............................. 168
.256 _
Глава 6
Обслуживание электрических машин и аппаратов
§ 45. Высоковольтные электродвигатели ................ 169
§ 46. Контроллеры и реверсор............................176
§ 47. Контакторные панели...............................185
§ 48. Реостаты..........................................193
§ 49. Щитки предохранителей...........................196*
§ 50. Электродвигатель ПЛ-072Е . ....................... 199
§ 51. Педаль безопасности...............................202
§ 52. Пульт управления................................. 202
§ 53. Рельсовый тормоз ТРМ-5В .......................... 203
Глава 7
Обслуживание крышевого электрического
оборудования
§ 54. Дуговой токоприемник М1Б........................ 205
§ 55. Грозоразрядник РМВУ-0,55 ................... . 207
§ 56. Радиореактор ИК-8Б-3............................ 207
Глава 8
Обслуживание вспомогательного электрического
оборудования
§ 57. Выключатели.................................... 209
§ 58. Отключатель тяговых электродвигателей 0М-23А . . 214
§ 59. Коробка крепления выводов тяговых электродвига-
телей ........................................ • • •
§ 60. Ящик с конденсаторами . ........................ 217
- .257 -
§ 61. Аккумуляторная батарея 36 НК-125................... 218
§ 62. Заземляющее устройство................... ... 220
§ 63. Громкоговорящее устройство АГУ-10-3............... 221
§ 64. Отопление кабины водителя....................... 222
§ 65. Электрообогрев лобовых стекол.......................223
§ 66. Отопление салона..............................;.....224
§ 67. Наружное освещение и сигналы....................... 226
§ 68. Реле указателя поворота PC-40I .....................227
§ 69. Плафон дежурного освещения кабины водителя и салона 228
§ 70. Плафон освещения салона . ..................\ . 228
§ 71. Освещение маршрутного указателя и номерного знака 229
§72 . Освещение группового реостатного контроллера,
шкафов и камер............................................ 230
§ 73. Плафон освещения подножек...........................230
§ 74 • Электрический звонок.............................. 231
§ 75. Этектропневматический регулятор давления АК-11Б 231
§ 76. Электропневматические вентили ВВ-2А-2 /привода дверей^
КЛП-6Б-1 /замещающего торможения/, КЛП-5Б-1 /посоч-
v нищ/ и ЭП9В /ПРУ-4//автоматического выключения
торможения/.................................... . . . 232
§ 77. Межвагонное соединение по системе многих единиц . • 233
§ 76. Проверка сопротивления изоляции................ • * 234
Глава 9
Кантовка тележек
§ 79. Кантовка тележек................................... 236
Приложение1. Характеристики основного применяемого
оборудования........................................... 240
Приложение 2. Отзыв ..... ................................ 249
- 258 -
Тематический план 1963 г.» пов. Ш-31 .
ТИПОВЫЕ НОРМЫ ВРЕМЕНИ НА РАБОТЫ
ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ГОРЭЛЕКТРОТРАНСПОРТА (ТРАМВАЕВ ТИПА
Т-3, РВЗ-6М и КТМ-5МЗ)
ЧАСТЬ П
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ТРАМВАЙНЫХ ВАГОНОВ
ТИПА РВЗ-6М
Редактор Т.К.Тарасова
Корректор Н.И.Коток -
Подл, в печать 22.02.83г. Формат 60 х 90^16. Бумага тип. Л 3
Печ. л. 16^25. . Уч» изд. л. 9,16. Тираж 650 оке. Зак. М
Цена 45 коп.
Отдел научной информации НИИ труда
Типография при НИИ труда Государственного комитета СССР по труду
и социальным вопросам. 103064, Москва, К-64, ул. Чкалова, 34
- 259 - ~
Приложение 2 I
Направляется в месячный срок 6
Центральное бюро нормативов по
труду при НИИ труда по адресу:
105043, г.Москва, 4-я Парковая ул.,
д.29
ПТЛПГбГТй’ймзйбв'й’ИКё ПрёДПрИЯТИя,
организации, министерства
ОТЗЫВ
на сборник Типовых норм времени на работы по техни-
ческому обслуживанию горэлектротранспорта (трамваев
типа Т-3, PB3-6U, КТМ-5МЗ)
Часть П. Техническое обслуживание трамвайных вагонов типа
РВЗ-6М.
I. Намечаемый срок внедрения сборника на предприятии...........
квартал, год
2. Численность работников, труд которых будет нормироваться
по сборнику.............................................. чел.
3. Среднее выполнение действующих на предприятии норм выра-
ботки (времени) по кругу работ, предусмотренных сборником,
%
4. Ожидаемое выполнение норм выработки (времени) по сборни-
ку, %
5. Количество поступивших на предприятие сборников, эка.
6. Замечания и предложения по нормам.
Начальник ОТ и 8
(подпись)
Цена 45 коп.
К сведению читателей!
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРУДА
ИМЕЕТ В НАЛИЧИИ И РАССЫЛАЕТ ПО ЗАЯВКАМ
СЛЕДУЮЩИЕ СБОРНИКИ:
Типовые нормы времени на работы по ремонту
трамвайных вагонов типа Т-3. О—86 к.
Типовые нормы времени на работы по ремонту
трамвайных вагонов типа МТВ-82, KT2VL-1, КТГ1-1
(часть I). 1 р. 01 к.
Типовые нормы времени на работы по ремонту
трамвайных вагонов типа РВЗ-6 (часть II). 0—76 к.
Типовые нормы времени на работы по ремонту
троллейбусов типа ЗИУ-5. 0—82 к.
Типовые нормы времени па профилактическое
обслуживание оборудования городского газового
хозяйства. 0—07 к.
Заявки* за подписью руководителя организации
и гл. бухгалтера направлять по адресу: 103064, Мо-
сква, Чкалова, 34. НИИ труда. Отдел научной ин-
формации.
