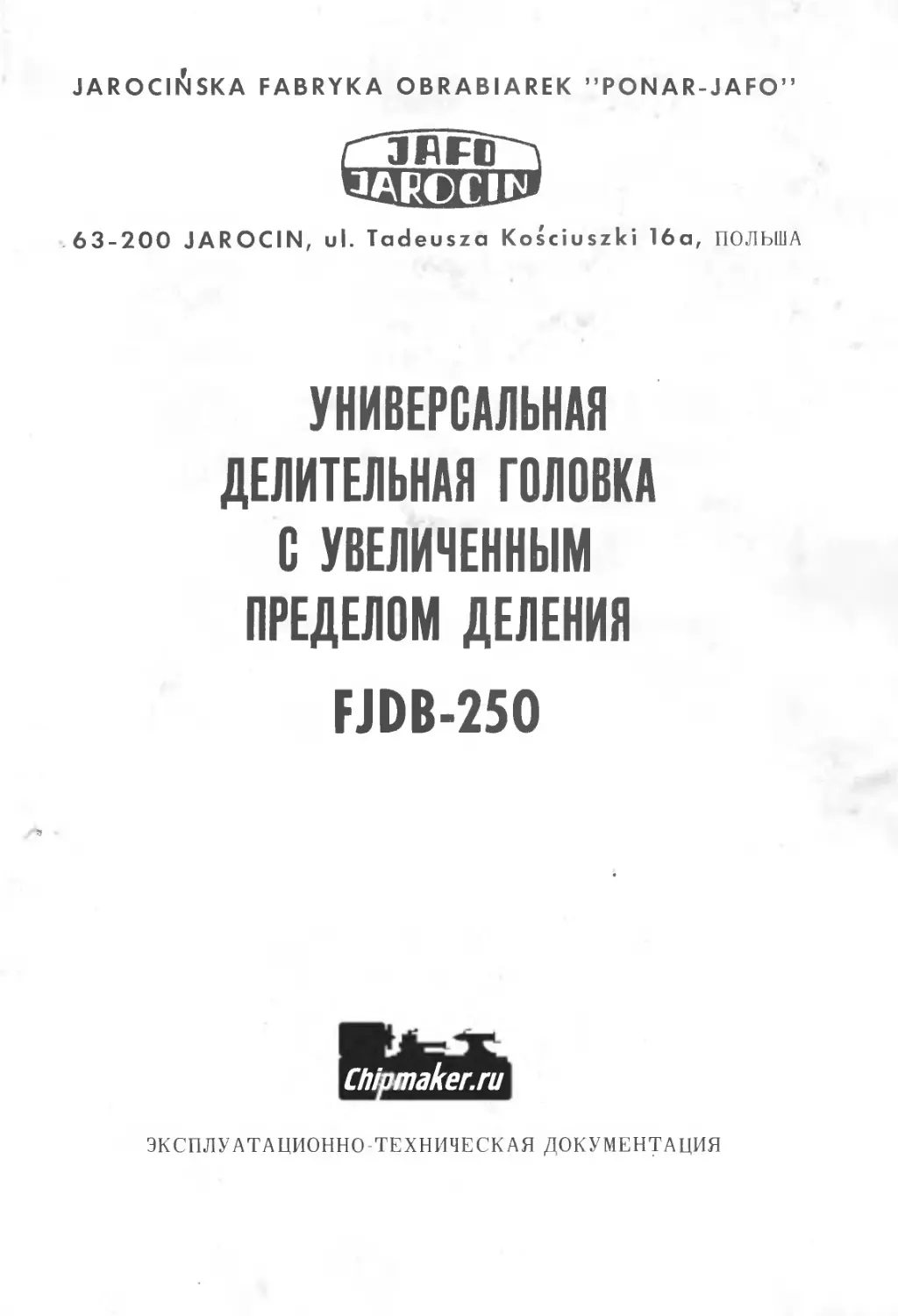

JAROClftsKA FABRYKA OBRABIAREK ’’PONAR-JAFO”
JARCCHi
.63-200 JAROCIN, ul. Tadeusza Kosciuszki 16a, ПОЛЬША
УНИВЕРСАЛЬНАЯ ДЕЛИТЕЛЬНАЯ ГОЛОВКА С УВЕЛИЧЕННЫМ ПРЕДЕЛОМ ДЕЛЕНИЯ
FJDB-250
Chipmaker.ru
ЭКСПЛУАТАЦИОННО-ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
AGPOL,ZW-01-8818/85
СОДЕРЖАНИЕ
Стр.
ВВЕДЕНИЕ .............................................. 5
I. ОБЩИЕ ДАННЫЕ ....................................... 6
I. Общее описание делительной головки .............. 6
2, Техническая характеристика ...................... 7
3. Нормальная оснастка ........................... 7
4. Специальная оснастка ............................ 8
II. ОПИСАНИЕ КОНСТРУКЦИИ, ПРИНЦИПА ДЕЙСТВИЯ И ОБСЛУЖИВАНИЯ ................................................ 8
I. Общее описание принципа действия делительной головки ........................................... 8
2. Общее описание принципа действия задней бабки . 9
3. Общее описание действия люнета .......... 9
4. Привод ......................................... 9
5. Червячная передача ........................... 10
6. Зажим шпинделя ............................... II
7. Смазывание...................................... II
8. Непосредственное деление ....................... II
9. Косвенное деление:.............................. 12
а/ точное деление на части, б/ приблизительное деление на части, в/ деление на углы в градусах, г/ деление на углы в минутах и секундах.
III. УКАЗАНИЯ ПО РЕМОНТУ И ТЕХУХОДУ .................... 19
I. Регулировка червячной передачи ................. 19
2. Демонтаж шпинделя .............................. 19
3. Демонтаж червяка . •......................... 19
ПЕРЕЧЕНЬ ТАБЛИЦ
I. Таблица непосредственного деления
II. Таблица деления на части
III. Таблицы деления на углы в градусах
IV. Таблицы деления на углы в минутах и секундах
3
ВВЕДЕНИЕ
Каждый работник перед тем, как приступить к работе с делительной головкой fjdb-250, должен хорошо прочитать настоящую эксплуатационно-техническую документацию, чтобы ознакомиться с конструкцией делительной головки, принципом ее действия и регулировки ее механизмов, а также эксплуатации, обслуживания и с правилами по технике безопасности труда. Эксплуатационно--техническую документацию должны знать также: начальник мастерской и начальник ремонтного цеха.
Чтобы обеспечить полное использование делительной головки, продлить срок ее службы и снизить к минимум издержки по эксплуатации, делительную головку необходимо содержать в должной чистоте, производить постоянный техуход и немедленно устранять замеченные неполадки и мелкие повреждения, в соответствии с техническими требованиями и действующими правилами.
Ремонты следует производить согласно указаниям, содержащимся в данной эксплуатационно-технической документации.
Внимание: В связи с постоянно вводимыми техническими усовершенствованиями делительная головка может быть подвергнута реконструкции, а соответствующая для изделия эксплуатационно-техническая документация систематически актуализируется изготовителем; поэтому она отвечает в принципе только тому заводскому номеру делительной головки, к которому приложена документация при отправке заказчику. Если изменения в конструкцию делительной головки введены экстренно после выхода из печати документации, изготовитель может ввести поправки в нее вручную.
5
I. ОБЩИЕ ДАННЫЕ
I. ОБЩЕЕ ОПИСАНИЕ ДЕЛИТЕЛЬНОЙ ГОЛОВКИ
Делительная головка типа FJDB-250 служит для деления на части и углы, а также для автоматического поворота обрабатываемого изделия при нарезании спиралей и винтовых линий /только при использовании коробки гитары типа swhu/.
Делительные головки pjdb-250 имеют делительное устройство, позволяющее производить деления в диапазоне от 2 до 400 000. Это устройство состоит из делительных дисков, большого и малого, двух отвечающих им кривошипных рукояток и планетарной передачи I : 100. Внутри корпуса находится червячная передача, состоящая из бронзового червячного колеса и стального закаленного червяка, выключаемого эксцентриковым механизмом. В сцеплении червяка предусмотрена возможность выборки зазора. Шпиндель делительной головки имеет цилиндрическое сквозное отверстие и конус для крепления зажимных цанг или центра. На конце шпинделя находится резьба для крепления трехкулачковых патронов, а за ней устанавливается диск с отверстиями, расположенными на трех окружностях: 24, 50 и 36 для быстрого деления на простое число частей. Зажим позволяет производить запуск шпинделя.
Деление посредством червячной передачи I : 40 осуществляется с помощью большого диска и большой кривошипной рукоятки; остальные деления выполняются с помощью малого диска и малой кривошипной рукоятки.
Головка делительного механизма подвижная и ее можно поворачивать в вертикальной плоскости на 180°, причем соответствующие болты обеспечивают ее фиксацию. Делительная головка имеет встроенную в кожух коническую передачу и вал для передачи привода с коробки гитары на червячную передачу и шпиндель. Существует возможность передачи привода непосредственно на шпиндель с гитары iwhu, минуя коническую передачу. В этом случае необходимо отключить передачу червяк-червячное колесо.
6
2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Тип делительной головки
Назначение: для фрезерных станков типа
Высота центров в мм
Конус Морзе
Поворот головки
FJDB-25O
FC-25; FD-25/32;
2-FW; 2-ЖА; FH-32
140
№ 4
180°
3. НОРМАЛЬНАЯ ОСНАСТКА
Вместе с делительной головкой поставляется следующая нормальная оснастка:
Задняя бабка
Задняя бабка жесткой конструкции имеет наклоняемый центредержатель, благодаря чему возможна параллельная установка линии центров делительной головки и задней бабки при фрезеровании конических изделий. С этой целью задняя бабка снабжена двумя центрами, установленными в общем центродержателе, перемещаемом перпендикулярно к линии центров. Центры имеют фаски, позволяющие фрезеровать близко линии центров..
Люнет
Люнет служит для подпора длинных изделий при фрезеровании для предохранения их от прогиба. Люнет снабжен регулировочным винтом, позволяющим получать требуемую высоту.
Центр с поводком
Ключи
RWTg 10 согл. польскому стандарту I шт.
PN-65/M-63046
RWPd 14x17 PN-64/M-65013 I ШТ.
RWPd 22x24 PN-64/M-65013 1 ШТ.
Эксплуатационно-техническая документация I шт.
7
4. СПЕЦИАЛЬНАЯ ОСНАСТКА
По спецзаказу к делительным головкам типа fjdb-250 поставляется следующая специальная оснастка:
- 3-кулачковый самоцентрирующий токарный патрон типа ритт-160, - поводковая шайба к патрону,
- зажимное приспособление для крепления в делительной головке тонких изделий круглого сечения типа 2-ж
Характеристика специальной оснастки
Тип делительной головки FJDB-250
Тип самоцентрирующего патрона PUTm-160
Тип зажимного приспособления 2-FW
Количество зажимных цанг 10 шт.
Размер крепежных отверстий в зажимных цангах 6-15 мм
II. ОПИСАНИЕ КОНСТРУКЦИИ, ПРИНЦИПА ДЕЙСТВИЯ И ОБСЛУЖИВАНИЯ
I. ОБЩЕЕ ОПИСАНИЕ ДЕЛИТЕЛЬНОЙ ГОЛОВКИ /рис. № 01, 02 , 03/
42028 - Зажим большого диска
06097 - Фиксирующий валик для косвенного деления /большая кривошипная ручка/, один оборот кривошипной ручки составляет 1/40 оборота шпинделя
12015 - ука3атели малого диска
12037
I2I04 - Диск для непосредственного деления
00064 - Валик включения и выключения червячной передачи 06095 - Рычаг зажима шпинделя
02032 - Поворотная головка /корпус/
I20I6 - Малый диск для косвенного деления
I2I05 - Большой диск для косвенного деления
46013 - Рычаг, служащий для деления с помощью малого диска 46014 - Рычаг, служащий для деления с помощью большого диска I2I08 _ Указатели большого диска I2I09
06098 - Фиксирующий валик для косвенного деления /малая кривошипная ручка/, один оборот кривошипной ручки составляет 1/4000 оборота шпинделя
8
06100 - Стержень для фиксации положения большой кривошипной ручки /в зависимости от окружности, на которой расположены отверстия/
06102 - Пилот для непосредственного деления
08046 - Винт, играющий роль аажима поворотной головки.
2. ОБЩЕЕ ОПИСАНИЕ ЗАДНЕЙ БАБКИ /рис. 04/
08041 - Винт для продольного перемещения центров
62025 - Корпус задней0бабкиДокоторый может поворачиваться в пределах от 0 до 10 в обе стороны от горизонтали
62025 - Винт, играющий роль зажима корпуса задней бабки, наклоняемой на угол от 0 до 10
00065 - Винт, представляющий собой ось поворота корпуса задней бабки, а также играющий роль зажима продольного перемещения центров
020II - Зубчатый валик, предназначенный для вертикального перемещения центров
08042 - Винт, играющий роль зажима вертикального перемещения центров.
3. ОБЩЕЕ ОПИСАНИЕ ЛЮНЕТА
64012 - Корпус люнета
04012 - Винт для фиксации шпильки в требуемом положении
08044 - Шпилька
I6I03 - Гайка, регулирующая выдвижение шпильки.
4. ПРИВОД
Ручной привод
а/ Если поворачивают большой кривошипной ручкой /поз. 46014 рис. 02/, а малая ручка /поз. 46013/ в это время неподвижна /ее заскакивающий штифт находится в отверстии диска/, то привод с кривошипной ручки /поз. 46014/ передается последовательно на: зубчатое колесо со внутренним зацеплением “а", венец "Ъ”, венец "с" /венцы "Ь" и "о" исполнены на одном двухвенцо-вом зубчатом колесе/, зубчатое колесо с внутренним зацеплением ”d”, втулку /поз. 12107/, валик /поз. 00061/, зубчатое колесо /поз. 18123/, зубчатое колесо /поз. 18124/, червяк /поз. 02010/, червячное колесо /поз. 18118/ и шпиндель /поз. 04010/. На один оборот большой кривошипной ручки /поз. 46014/ шпиндель выполняет 1/40 оборота;
9
б/ если поворачивают малой кривошипной ручкой /поз. 46013 рис. 02/, а большая кривошипная ручка /поз. 46014/ в это время неподвижна /ее заскакивающий штифт находится в отверстии диска/, то привод с кривошипной ручки /поз. 46013/ передается последовательно на: эксцентриковую втулку /поз. 28070/, зубчатое колесо с венцами ,ГЪ" и "с”, зубчатые колеса с внутренним зацеплением "а” и "d", втулку /поз. 12107/, валик /поз. 00066/ и т.п.
На один оборот малой кривошипной ручки /поз. 46013/ шпиндель выполнит в этом случае 1/4000 оборота.
Механический привод
Механический привод, применяемый при фрезеровании спиралей и винтовых линий с малыми шагами передается на делительную головку с коробки гитары WHu посредством муфтовой втулки /поз. 80071 рис. 2/WHu, поводка /00078 FJDB-25O рис. 03/, установленного в шпинделе /04010 FJDB-25O рис. 04/. Механический привод, применяемый при фрезеровании спиралей и винтовых линий, делительная головка получает с коробки гитары WHu, при этом кривошипные ручки - малую и большую /поз. 46013 и 46014/ необходимо зафиксировать, вставляя их заскакивающие штифты в отверстия диска, а также отодвинуть от диска зажим /поз. 42028/.
Привод с коробки гитары fwdu передается посредством валика /поз. 00067/ и конических зубчатых колес на колесо/поз.18119/, втулку /поз. 12073/, делительный диск /поз. 12105/, заскакивающий штифт /поз. 06097/, большую кривошипную ручку /поз. 46014/, делительный диск /поз. 12016/, зубчатое колесо со внутренним зацеплением ”а”, венец "ъ" и ”си, зубчатое колесо о внутренним зацеплением "d", втулку /поз. 12107/, валик /поз. 00066/, зубчатое колесо /поз. 18123/, зубчатое колесо /поз. 18124/, червяк /поз. 02010/, червячное колесо /поз. 18118/ на шпиндель /поз. 04010/.
5. ЧЕРВЯЧНАЯ ПЕРЕДАЧА
Червячную передачу можно включать и отключать. Это осуществляется следующим образом: валик /поз* 02010 рис. 02/ с червяком
10
установлен в качающемся подшипнике скольжения /поз. 12106/, с другой стороны на эксцентрической шейке на валике /поз.
00064/. Во время поворота валика /поз. 00064/, ось шейки описывает окружность, благодаря чему приближает червяк /поз. 02010/ к червячному колесу /поз. 18118/ или отдаляет от него. Во время сближения червяка /поз. 02010/ с червячным колесом или отдаления от него, валик /поз. 02010/, установленный в качающемся подшипнике скольжения /поз. 12106/, выполняет ка-чательные движения вокруг оси двух шеек, выстающих с двух сторон качающегося подшипника /поз. 12106/.
6. ЗАЖИМ ШПИНДЕЛЯ
Шпиндель фиксируется путем поворота рычага /поз. 06095 рис.
01/ вправо. Путем поворота рычага /поз. 06095/ поворачивается винт /поз. 06099/, который зажимает колодку тормоза /поз.
80019 рис. 03/ фиксирует шпиндель. Поворот рычага /поз. 06095/ влево вызывает отпускание шпинделя.
7. СМАЗЫВАНИЕ
Регулярно еженедельно необходимо наполнить лубрикаторы машинным маслом 26 z согласно польскому стандарту PN-67/C-96071.
8. НЕПОСРЕДСТВЕННОЕ ДЕЛЕНИЕ
Диск /поз. I2I04 рис. 01/, установленный на шпинделе, предназначен для быстрого непосредственного деления на части без применения червячной передачи. На диске предусмотрены три окружности отверстий /на внутренней стороне/, а именно: 24, 30, 36. На корпусе делительной головки находится заскакивающий штифт /пилот поз. 06102/.
Непосредственное деление осуществляется следующим образом: необходимо отпустить зажим шпинделя, поворачивая рычаг /поз. 06095/ и разъединить червячную передачу, поворачивая валик /поз. 00064/. Затем можно уже поворачивать шпиндель с помощью обыкновенного штифта, вставленного в отверстия на наружной поверхности диска /поз. 12104/. После определения того, на какой окружности отверстий должно осуществляться деление, не
II
обходимо соответствующим образом установить заскакивающий штифт /поз. 06102/. Штифт перемещается вместе с держателем в направляющей, к которой он привинчен винтом.
На таблице I приводится деление на части и соответствующие этому ряды отверстий и количество отверстий.
Пример:
необходимо нарезать 8 пазов /то есть, следует поделить на 8 частей/. В таблице I находятся:
I графа - деление на 8 частей,
2 графа - ряд отверстий 24,
3 графа - количество отверстий 3.
Заскакивающий штифт необходимо вставить в одно из отверстий диапазона 24, зажать шпиндель рычагом /поз. 06095/, а затем фрезеровать первый паз. Для выполнения следующего паза необходимо сначала отпустить зажим шпинделя, а вынув заскакивающий штифт из отверстия, повернуть диск на 3 отверстия. Дальше операция повторяется.
В случае выполнения большего количества штук с тем же делением, рекомендуется для сокращения истрачиваемого на это времени /нет необходимости считать отверстия/ обозначить отдельные положения штифта красным карандашом при первой штуке /этот способ применяют издавна на практике/.
9. КОСВЕННОЕ ДЕЛЕНИЕ
Косвенное деление подразделяется на:
а/ точное деление на части,
б/ приблизительное деление на части, в/ деление на углы в градусах, г/ деление на углы в минутах и секундах.
Большой диск с отверстиями содержит следующие окружности:
I сторона: 24, 28, 30, 34, 37, 38, 39, 41, 42, 43, 100;
2 сторона: 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66.
Малый диск с отверстиями содержит следующие окружности: 54 и 100. Какие-либо вычисления делений на точные части, на углы
12
в градусах, а также в минутах и секундах излишни. Вычислять следует лишь приблизительное деление на части.
Таблица II указывает все данные для точного деления на части.
В таблице III приводятся все данные для точного деления в градусах. В таблице IV указаны все данные для точного деления в минутах и секундах.
/а/ Точное деление на части
Примечание: Применяется только большой диск с отверстиями.
Пример I:
Необходимо выполнить деление на 12 частей. В таблице II находятся 3 полных оборота кривошипной ручкой + перемещение на 8 отверстий на окружности 24 отверстий /смотри примечание ниже/.
Пример 2:
Необходимо выполнить деление на 10 частей: в таблице II находятся 4 оборота кривошипной ручкой. Буква "W" в графе "окружность отверстий" означает, что нажатие заскакивающего штифта может быть выполнено на всех окружностях.
Пример 3:
Необходимо выполнить деление на 145 частей: в таблице II находится перемещение на 16 отверстий на окружности 58.
Примечание: В случаях I и 3 предусмотрено, что необходимо произвести перемещения 8 отверстий на окружности 24 и 16 отверстий на окружности 58. Во избежание ошибок необходимо установить соответствующим образом указатели на большом диске с отверстиями. Эта установка осуществляется следующим образом: один из указателей опирают на вжатом заскакивающем штифте, а второй устанавливают на соответствующем числе отверстий, не включая отверстия, в котором находится штифт. После установки указателей необходимо их зажать винтом /к поз. I2I08 рис. 01/.
Эти замечания относятся также к делению на углщ.
13
/6/ Приблизительное деление на части
Деление на любое число частей возможно путем применения в делительной головке малого делительного диска /поз. I20I6 рис. 02/, малой кривошипной ручки с фиксирующим валиком /поз.06098/ и планетарной передачи /зубчатые колеса с внутренними зацеплениями "а”, "Ъ", ”с*7 передаточным отношением 1/100. Малый диск /поз. 12016/ связан с большой кривошипной ручкой /поз.
46014/. После фиксации заскакивающего штифта большой кривошипной ручки в отверстии большого делительного диска /поз. 12105/, поворачивая малой кривошипной ручкой /поз. 46013/ получают, благодаря планитарной передаче, передаточное отношение между валиком /поз. 00066/ и малой кривошипной ручкой /поз.
Зубчатые колеса планетарной передачи имеют следующее число зубьев:
za s 77» zb = 70» zc = 63’ zd = 70
Численное значение передаточного отношения планетарной передачи составляет:
1.-1 77 . 63 _ 1 99 1
70 ’ ?О 100 100
Это означает, что на один полный оборот малой кривошипной ручки /поз. 46013/, валик /поз. 00066/, а следовательно и червяк выполняют I/IOO оборота. Оборот шпинделя делительной головки составляет:
1 1_____1
100 ’ 40 4.000
Поворачивая большую кривошипную ручку /поз. 46014/ после фиксации заскакивающего штифта малой кривошипной ручки в отверстии малого диска /поз. 12016/ можно осуществлять косвенное деление нормальным способом. Червяк, взаимодействующий с червячным колесом, может, таким образом, получать привод как от одной, так и от второй кривошипной ручки, причем быстрый поворот червяка получается посредством большой кривошипной ручки, а медленный - с помощью малой кривошипной ручки, через планетарную передачу. Как было указано ранее, один оборот
14
большой кривошипной ручки отвечает 100 оборотам малой ручки. Диск /поз. 12016/ имеет две окружности отверстий в количестве 100 и 54 в каждой окружности. Фиксирующий валик, привинчиваемый зксцентриково во втулке /поз. 34004/ с помощью кольца /поз. 16110/ может обслуживать обе окружности. Используя окружность со 100 отверстиями на диске /поз. 12105/, получают соответственно на одно деление этого диска поворот червяка, отвечающий одному обороту кривошипной ручки /поз. 46023/. Используя в этом случае также на диске /поз. 12105/ окружность со 100 отверстиями, получают на поворот на одно деление кривошипной ручки /поз. 46014/1/10000 оборота червяка или 1/400000 оборота червячного колеса, то есть, и шпинделя. Окружность со 100 отверстиями диска /поз. 12016/ служит для деления на требуемое число частей. Окружность на диске /поз. 12016/ с числом отверстий 54 служит для поворота обрабатываемого изделия на величину, выраженную в угловых единицах: градусах, минутах, секундах.
В случае деления на части производят вычисление следующим образом. В связи с тем, что одному обороту шпинделя делительной головки отвечает оборот кривошипной ручки /поз. 46013/ на 400 000 делений на диске /поз. 12016/ на окружности со 100 отверстиями, то в случае деления на ”z” частей необходимо повернуть на х отверстий: 400 000
X в 1
Z
Деление осуществляют таким образом, что величину х распределяют соответственно на кривошипной ручке /поз. 46013 и 46014/. Это частное представляют как полную кратность 100 и дробь. Это иллюстрирует пример.
Пример I:
Необходимо поделить на 71 часть, в связи с чем рассмотрим случай, который при нормальной конструкции делительной головки, не снабженной описанным здесь устройством, требовал бы применения дифференциального деления. Величина х составляет в этом случае:
400 000 400 000 57
х .......... ...—... ж 5&33 *-L
Z 71 71
15
В связи с тем, что поворот кривошипной ручки /поз. 46013/ на такое число отверстий длился бы слишком долго, поэтому поворачивают кривошипной ручкой /поз. 46014/ на 56 отверстий /на окружности со 100 отверстиями/, что отвечает повороту на 56 000 отверстий на окружности со 100 отверстиями диска /поз. 12016/. Затем кривошипной ручкой /поз. 46013/ поворачивают на 33 отверстия. В сумме получается поворот, соответствующий 5 633 отверстиям на диске /поз. 12016/. Остальную дробь 57/71 округляют до единицы и добавляют к числу 33, то есть кривошипную ручку /поз. 46013/ поворачивают окончательно на 34 деления.
В рассматриваемом случае ошибка вытекает из того, что кривошипной ручкой /поз. 46013/ поворачивают слишком много на величину, составляющую: „
1 _ 2Z - частей шкалы.
71 71
Ошибка, отнесенная к повороту шпинделя делительной головки, составит: 1 1 1
400 000 * 2 " 800 000
Проследим, как эта ошибка отразится на делении изделия диаметром D.
Максимальная ошибка составит: ЗГ. р
800 000
Если диаметр изделия составляет, например, d= 200 мм, то максимальная ошибка на окружности составит:
-Jl -• -Р° _ 0,0078 мм 800 000
Округляя, однако, с излишком для каждого следующего деления получают для окончательного деления ошибку /когда число частей составляет z/: ST . D /t7
. / а —
800 000
в случае, если D = 200 мм, z = 71:
Л. 200 . 71
—-------<— = 0,055 мм
800 000
Эту ошибку концевого деления можно, однако, уменьшить путем соответствующего очередного округления с излишком и недостатком.
16
Пример 2:
Необходимо поделить на 67 частей; проверяя в таблице II, видим, что есть только деления на 66 и 68 частей. В связи с этим вычисляют:
_ _ 400 000 400 000 10
х = ------ = -------- = 597Q —
Z 67 67
где:
х - число оборотов кривошипной ручки или перемещения кривошипной ручки на избранной окружности отверстий,
z - число частей деления.
Операции при повороте кривошипных ручек следующие:
а/ две первые цифры 59 означают, что необходимо перевести большую кривошипную ручку /поз. 46014/ на 50 отверстий на окружности 100 большого диска,
б/ две следующие цифры 70 означают, что необходимо переместить малую кривошипную ручку /поз. 46013/ на 70 отверстий на окружности 100 малого диска,
в/ остальную дробь 10/67 следует выровнять, добавляя I отверстие к перемещению малой кривошипной ручки на окружности 100 малого диска,через каждые 7 делений, что вычисляется следующим образом: . ю
67
то есть, при перемещении малой кривошипной ручки /поз. 46013/ необходимо через каждые 7 делений переместить не на 70 отверстий на окружности 100 малого диска, а на 71 отверстие.
Общая ошибка деления в мм на окружности относительно ничтожно мала, например, для диаметра 305 мм общая ошибка деления составит 0,02 мм.
Примечание: В результате деления 400 ООО/z получается всегда целое число + дробь. Целое число может содержать цифры от 4 до I. Эти цифры делятся на группы как ниже, например, целое число деления:
5970
делят на две части, начиная о 0. Первая часть должна содержать 2 цифры:
59 70
I?
например, целое число делений:
512
делят на две части, начиная с 2. Первая часть должна содержать 2 цифры:
5 12
/в/ Деление на углы в градусах Примечание: Применяется только окружность отверстий 54 большого диска /поз. 12105/.
Пример I:
Необходимо выполнить деление на 5°.
В таблице III находится перемещение на 30 отверстий.
Пример 2:
Необходимо выполнить деление на 137°. В таблице III находится 15 оборотов кривошипной ручки + перемещение на 12 отверстий.
Пример 3:
Необходимо выполнить деление на 189°. В таблице III находится 21 оборот кривошипной ручки.
/г/ Деление на углы в минутах и секундах
В таблице iv приводятся возможные для выполнения деления в минутах и секундах.
Примечание: Применяется только окружность отверстий 54 на малом диске /поз. 12016/.
Пример I:
Необходимо выполнить деление на 3’. В таблице IV находится перемещение на 30 отверстий.
Пример 2:
Необходимо выполнить деление на 13'48”. В таблице IV находятся
2 оборота кривошипной ручки + перемещение на 30 отверстий.
18
Пример 3:
Необходимо выполнить деление на 59г. В таблице IV находится 10 оборотов кривошипной ручки + перемещение на 50 отверстий.
Примечание: Если возникает необходимость деления, например 47°17’48", то для такого деления необходимо взять сумму перемещений для 47° и 17’48”. В таблицах III и IV находится 5 оборотов большой кривошипной ручки + 12 отверстий на окружности 54 большого диска и 3 оборота малой кривошипной ручки + 16 отверстий на окружности 54 малого диска.
III. УКАЗАНИЯ ПО РЕМОНТУ И ТЕХУХОДУ
I. РЕГУЛИРОВКА ЧЕРВЯЧНОЙ ПЕРЕДАЧИ
В случае возникновения зазора в червячной передаче необходимо его немедленно выбрать следующим образом: отвернуть снизу делительной головки жестяную крышку /поз. 72076 рис. 02/, затем слегка отпустить большие винты /разрез В-В/ и отвернуть малые винты /оба винта одинаковые/, поворачивая одновременно делительную кривошипную ручку для проверки, выбран ли зазор. После точной регулировки малых винтов зажать большие винты и одеть крышку /поз. 72076/.
2. ДЕМОНТАЖ ШПИНДЕЛЯ
Демонтаж шпинделя осуществляется следующим образом: отпустить и снять диск /12104 рис. 01/. Отвинтить винт /поз. 70014/ и вынуть шпильку /поз. 06099/. Отвинтить и выдвинуть корпус подшипника /поз. 24041 / и втулку /поз. 16108/ с гайкой /поз. 16107/. Разъединить зацепление червяка путем поворота валика /поз. 00064/. Эксцентрик должен находиться в нижнем положении. Выбить шпиндель.
3. ДЕМОНТАЖ ЧЕРВЯКА
Демонтаж червяка осуществляется следующим образом: отвинтить гайку с валика /поз. 00066 рис. 02/, снять шайбу, снять весь узел, установленный на втулке /поз. 12107//криво-шипные ручки, малый диск и планетарная передача/. Затем вынуть
19
пружинящее кольцо, установленное на валике /поз. 00066/ и снять втулку /поз. 12073/ вместе с большим делительным диском. В свою очередь отвинтить болты, крепящие кожух /поз. 62037/ и снять его. Отвинтив кронштейны /поз. 64014 и 64015/ и повернув валик /поз. 00064/ в нижнее положение, можно вынуть из корпуса /поз. 62032/ весь узел червяка в подшипнике /поз. 62023/.
20
ТАБЛИЦА НЕПОСРЕДСТВЕННЫХ ДЕЛЕНИЙ
Таблица I
Деление на части Окружность отверстий Число отверстий Деление на части Окружность отверстий Число отверстий
2 24 30 36 12 15 18 TS 30 2
3 24 30 36 8 10 12
4 24 36 6 9 18 36 2
5 30 6
6 24 30 36 4 5 6 24 24 I
8 24 3
9 36 4 30 30 I
10 30 3
12 24 36 2 3 36 36 I
21
ТАБЛИЦА ДЕЛЕНИЙ НА ЧАСТИ
Таблица II
Деление на части Окружность отверстий Число Деление на части Окружность отверстий Число
оборотов кривошипной ручки отверстий оборотов кривошипной ручки отверстий
I 2 3 4 I 2 3 4
2 W 20 — 18 54 2 12
3 34 13 8 19 38 2 4
4 W 10 — 20 W 2
5 W 8 — 21 42 I 38
6 24 6 16 22 66 I 54
7 28 5 20 23 46 I 34
8 W 5 24 24 I 16
9 54 4 24 25 30 I 18
10 W 4 — 26 3*9 I 21
II 66 3 42 27 54 I 26
12 24 3 8 28 42 I 18
13 39 3 3 29 58 I 22
14 49 2 42 30 24 I 8
15 24 2 16 31 62 I 18
16 24 2 12 32 28 I 7
17 34 2 12 33 66 I 14
ОООКЛОиЛ-З’ООЧОООЧОООСЧООчэОО-З-О -4,-4'<±Ж<»-ЖСМ-4’СМЖтсмЖ.СМ(МЖСМСМЖ(МГОСМСМ
I I I I I I I I I I I I I I I I I I I I I I I
O-OOCT\-4-f\J-d-aA<O-4-OO-4-OOOOOA<tb-l<\l<rrO40-4t-4P 1Л1Л1ЛС\!ЧОСМГОЧОгОСМ1ЛГОГОГОГОС\|-4-<1ГО-4‘<ОЮ-4'
0000>ОС\|4-1Л<ОССОМ4-1ЛКОСОО(\14-1Л^аО(\1 1П1Л1Л4>М5ЧОЧЭ4)ЧООС^ОО-01>-ООСОООООООСОа'<Г*
<J- 4D <J- 45 ГО CM Ж
I OOOCDcpOOOO<tOOOOCOO
ГОЖЖЖЖЖЖЖ1 I I I I I I I I I I I I I I I
<r CO -4- О 00 ст» rO CM Lf> ГО ro ro
Oh< O'» rO -4" МЭ 00 ^-4’-!i"40Lf4-3F-4‘CM-S‘tOmrOinLn'JOCM
<4-ЮЧООООСУ'ОЖ(МГО<Г1ЛМЗОСр0^01—1СМЮ-4-1Л45
23
I 2 3 4 I 2 3 4
94 47 — 20 140 28 — 8
95 38 — 16 144 54 — 15
96 24 — 10 145 58 -• 16
98 49 — 20 148 37 10
100 30 aa 12 150 30 —• 8
102 51 — 20 152 38 — 10
104 39 —’ 15 155 62 — 16
105 42 — 16 156 39 — 10
106 53 —’ 20 160 28 —• 7
108 54 •м 20 164 41 —1 10
НО 66 24 165 66 —• 16
112 28 — 10 168 42 — 10
114 57 — 20 170 34 —• 8
115 46 -• 16 172 43 —• 10
116 58 —’ 20 176 66 15
118 59 — 20 180 54 —• 12
120 24 —• 8 184 46 «Н 10
124 62 Ml 20 185 37 а» 8
125 100 —• 32 188 47 — 10
ISO 39 — 12 190 38 8
132 66 —• 20 192 24 —• 5
135 54 — 16 195 39 8
136 34 10 196 49 10
I 2 3 4 I 2 3 4
200 30 — 6 280 28 mb 4
204 51 — 10 290 58 «м 8
205 41 — 8 296 37 —> 5
210 42 — 8 300 30 —в 4
212 53 — 10 304 38 5
215 43 — 8 310 62 « 8
216 54 — 10 312 39 м 5
220 66 — 12 320 24 MB 3
224 28 «Я 5 328 41 — 5
228 57 — 10 330 66 — 8
230 46 — 8 336 42 •в 5
232 58 — 10 340 34 —> 4
235 47 — 8 344 43 — 5
236 59 «те 10 360 54 «м 6
240 24 — 4 368 46 — 5
245 49 — 8 370 37 — 4
248 62 — 10 376 47 М 5
250 100 — 16 380 38 -в 4
255 51 — 8 390 39 — 4
260 39 — 6 392 49 — 5
264 66 — 10 400 30 — 3
270 54 — 8 408 51 м 5
272 34 — 5 410 41 ав 4
I 2 3 4 I 2 3 4
420 42 — 4 600 30 — 2
424 53 — 5 620 62 — 4
430 43 — 4 660 66 — 4
432 54 — 5 680 34 — 2
440 66 — 6 720 54 — 3
456 57 5 740 37 * 2
460 46 — 4 750 38 2
464 58 5 780 39 2
470 47 — 4 820 41 — 2
472 59 — 5 840 42 2
480 24 — 2 860 43 — 2
490 49 — 4 880 66 — 3
496 62 5 920 46 — 2
500 100 — 8 940 47 — 2
510 51 4 960 24 — I
520 39 — 3 980 49 2
528 66 — 5 1000 100 4
530 53 — 4
540 54 — 4
560 28 — 2
570 57 — 4
580 58 — 4
590 59 — 4
ТАБЛИЦА ДЕЛЕНИЙ НА УГЛЫ В ГРАДУСАХ
Таблица III
Угол Число оборотов кривошипной ручки Число отверстий на ок^жности Угол Число оборотов кривошипной ручки Число отверстий на ок^жности
I 2 3 I 2 3
I —- 6 18 2 «*
2 я 12 19 2 6
3 — 18 20 2 12
4 24 21 2 18
5 — 30 22 2 24
6 36 23 2 30
7 — 42 24 2 36
8 — 48 25 2 42
9 I • 26 2 48
10 I 6 27 3 —
II I 12 28 3 6
12 I 18 29 3 12
13 I 24 30 3 18
14 I 30 31 3 24
15 I 36 32 3 30
16 I 42 33 3 36
17 I 48 34 3 42
I kO GJ CO
28
I — 2 3 I 2 3
81 9 — 104 II 30
82 9 6 105 II 36
83 9 12 106 II 42
84 9 18 107 II 48
85 9 24 108 12
86 9 30 109 12 6
87 9 36 no 12 12
88 9 42 III 12 18
89 9 48 112 12 24
90 10 — 113 12 30
91 10 6 114 12 36
92 10 12 115 12 42
93 10 18 116 12 48
94 10 24 117 13 —
95 10 30 118 13 6
96 10 36 119 13 12
97 10 42 120 13 18
98 10 48 121 13 24
99 II 122 13 30
100 II 6 123 13 36
101 II 12 124 13 42
102 II 18 125 13 48
103 II 24 126 14 —
I 2 3 I 2 3
127 14 6 150 16 36
128 14 12 151 16 42
129 14 18 152 16 48
130 14 24 153 17
131 14 30 154 17 6
132 14 36 155 17 12
133 14 42 156 17 18
134 14 48 157 17 24
135 — 158 17 30
136 15 6 159 17 36
137 15 12 160 17 42
138 15 18 161 17 48
139 15 24 162 18
140 15 30 163 18 6
141 15 36 164 18 12
142 15 42 165 18 18
143 15 48 166 18 24
144 16 — 167 18 30
145 16 6 168 18 36
146 16 12 169 18 42
147 16 18 170 18 48
148 16 24 171 19 —
149 16 30 172 19 6
I 2 3 I 2 3
173 19 12 195 21 36
174 19 18 196 21 42
175 19 24 197 21 48
176 19 30 198 22
177 19 36 199 22 6
178 19 42 200 22 12
179 19 48 201 22 18
180 20 — 202 22 24
181 20 6 203 22 30
182 20 12 204 22 36
183 20 18 205 22 42
184 20 24 206 22 48
185 20 30 207 23 —
186 20 36 208 23 6
187 20 42 209 23 12
188 20 48 210 23 18
189 21 — 211 23 24
190 21 6 212 23 30
191 21 12 213 23 36
192 21 18 214 23 42
193 21 24 215 23 48
194 21 30 216 24 —
40 CM Op l40(XJQO-d"O40OJOp 1ЧОС4|СО<ГО40С\)СО i 40 m -*r 3- и н w hn и 5 ннсмглгл^^
OJ <D'£^OC^!>C'l>C^C4-l>C^OCOa)COCOOOQOCOCOOOO>C^ NM(\JNNOJ(\lN(\IM(\JOJOJ(\lMNCJ(\JNOJOJCdM
n о^счгА-^-'лчос^орачоисмнл-еючоо-ооооиои 4-4,-Т4'4'4-4-4,4'4’1Л1Л1Л1Г|1Г|1Л1Л1Л1П1Л43к£<О
га V0C\jOO<4*O40(\JOp 1 \0(\|OO4-O4C6JQQ | 40 AJ CO <fr О M •-< C\J ГЛ K> -5Г <T Ы Ы OJ K> гл -3r Ы t—1 OJ FA
OJ <fr^f^i-jS--4-<j-^--d-Lnir»irimtnU4mmLA40404O4D4DV£> NNNOJNNMMOJOJNMNOJMOUCMNOdMNOJ^J
f—< 0-QO<T4Ob-i0jFA-4-Ln4£>t>-OOC4Ol—1<Х1т<|-1ЛЧ0О«-ОООЧ HHHc\|(XJC\jC\J0JC\l<\JC\JC\JC\JH4H4K>fAN>rAN>FAfArA ,,, . . . -
32
нч C4J Op I ^)(\IC04-OkOOJCp 1 4ОСХ|00-*СЭЧОСМ00 1 40 CM 3r H н oj гл гл -J 4 н н м гл m j- it ы
CXJ HH(\|(\JNMMMN(\J(\JK4PCfCrOfCfCH4K4fC<t<t<t ГЛГЛГЛ^ГП^^^ГЛГЛГ<Ч^ГЛ?ЛГЛГЛИГЛГСГЛГЛГСГЛ
ы ^С'00<7'ОНЛ|ГЛ4-|Г|^С-СрФОНГигЛ^1Г143>'® соооооооочачочочсхачочочохочооооооооо cMCM<MCMCMCMCMCMCMcMCM<xjcMCMrAmmmmK4K4i*4K4
кч CM co -4- О 40 CM op 1 40CMC0ifrO4DCM00 1 40 pj OO О 40 H H OJ ГЛ гл d- <F >-< н N ГС ГЛ <T it M H (\j КЧ КЧ
CXJ ачачачачочачачооооооооо»-*ыь-<»--»1-и»-<1-1 c4jc4JcMCM(\jc\jc\jH4rAmN4H4K4K4rnH4rnmK4N>mrom
ы ьгч^-1П400-00<ТЧО»-1С4|ГЛ<1-1П400-000ЧО»-<СМГЛ<1'1Л 404O4O4O4O4O4OOOC'O-O~O«-C^OC^OOOOOOOOOOOCO CXJ C4J CXJ (\J C4J C4J C4J C\l C4J CM <4J C4J CXJ C*J (\J C4) <\l OJ CM 0J (\J OJ C4J
33
ЧОСМОО-4-ОМ5СМОО l40pJ00-4Ok0(M00 I \0 CM co
H H (\j гл ГЛ -t 4 н H OJ ГЛ 4 4 M »-4
фоо^^с^-оо^о-сооосооосйсосососоо^сл^о гл^глглгл?лглгс^глглглк>1сглглглглглк^глглгс
СМЬП41Ли>С'-ООСЧО»-ЧСМгЛ-4-1ЛЧ£>С,‘-СрС^ОН(\|ГЛ4 ГЛГЛГЛГЛГЛГЛГЛГЛ44444444441Л1Л1Л1Л1Л глгл^лглглглглглглглглглглглглглглглглглглглгл
00 -4 О М> СМ 00 н c\J гл гл 4 4
I MJCMOO4O40CMOQ I КО СМ СО -4 о м> см н н oj гл гл 4 4 н н oj гл 4
4444441Л1Л1Л1Л1Л1Л1Ли^1Л|чО^^кА^^<О'кС
СЛОН|^ГЛ41ЛК01>СОО>'ОН(\|ГЛ41Л<СОСО^ОН ОЬЧЬЧЫЫ»-ЧЫНЧ1—I Н I-(СМСМСМСМСМСМСМСМСМСМ'ЛЮ ГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛГЛ
34
К4 (\1 00 1 -d"
<\J 04 04 о ЬЛ N4
ы 00 04 О U4 Lfl <0 К4 Н4 Н4
ьл -St О МЭ OJ К4 К4
<\J 04 04 04 m К4 К4
ы IZ4 Ч? [> Lf4 LT4 U4 N4 К4 Н4
35
£ ТАБЛИЦА ДАВЛЕНИЙ НА УГЛЫ
/МАЛЫЙ ДИСК И МАЛАЯ КРИВОШИПНАЯ РУЧКА/
Таблица IV
Минуты Секунды Число Минуты Секунды Число
оборотов кривошипной ручки отверстий на окружности 54 оборотов кривошипной ручки отверстий на окружности 54
I 2 3 4 I 2 3 4
О 6 — I 3 12 «ЯШ 32
О 12 •я» 2 3 24 — 34
О 24 — 4 3 36 36
О 36 — 6 3 48 — 38
О 48 — 8 4 — яяя 40
I — яяя ТО 4 12 «яя 42
I 12 — 12 4 24 •яя 44
I 24 — 14 4 36 яяя 46
I 36 «яя 16 4 48 яяя 48
I 48 — 18 5 ЯП яяя 50
2 — яяя 20 5 12 — 52
2 12 — 22 5 24 I —
2 24 — 24 5 36 I 2
2 36 яяя 26 5 48 I 4
2 48 4МЯ 28 6 I 6
3 — ЯЯВ 30 6 12 I 8
(\J4-’<D00O(\J^^C0OCJ-3 V£)CCON4-V200OMJ-'Xl HHHHH(\jojc\ic\jc\jbnfAm^rc<t4:4’-4’
ГО СМСМСМСМСМСМСМСМСМСЧСМСМСМСМСМСМСМСМСМСМСМСМСМ
см 1 CM -4- 45 CO i (\J 4- VjO oo 1 CM -=T 45 00 1 CM <fr 43 CO 1 CM 41 H <м to -d- H CM tc F—1 CM to CM to <r н CM
i—i HHHHHOJCMCMCMCMtAf^tAtAH^^-t^-^iniAlA F—1 F—1 J—1 F—< F-4 F-H F-It—<ыА|—1 F-Ч F-H F-1 F—F I—F F—F F-H F—F F—F H t—F F—F
4" OC4^fM>00OCM-53-M300OCM-^4>C0OCM.sJ-45C0OCM 1 HHHHH(\JCMCMCMCMtONn\fCK>!<l4'-T4--d-4-iriiri
to 1 ч h h h h cm
СМ <fr 4> CO 1 CM -=r 43 00 1 CM <r 45 CO 1 CM -sfr 45 op 1 CM 43 CO cm to -г F-i cm to -sir н cm to 4 n cm to <r f~* cm to <r
ьч 4>'Х>4>0'С'-Р-1>"Сч’ООООООСОООС1ЧСТ*<ЗЧ<7\<ЗЧООООО F—< 1—1 F—1 FH F—<
37
О см <г 3 46 48 о ю 52 8 см -5J" ко со 01 12 16 18 20 см см 24 92 28 о го
го го го ГО го ГО ГО ГО -3" -4" <г •sfr <г Sf см -!Г
CM 12 24 36 48 1 12 24 36 1 12 см 36 48 1 см ы 24 ко го со 1 12 см 36
ы о о о о 1—1 ы и см см см см см Ю ГО го Ю
СМ СМ СМ см см см см см <М см см см см см СМ см см см СМ см см см см
00 50 СМ to 1 см КО со о ьч 12 91 18 о см 22 1 см 26 28 о ГО СМ го го 36 38
го СМ СМ см го го го гО го ГО ГО ГО го ю ГО ГО ГО ГО го to ГО го to го
<м 'О ГО со 1 12 см ко ГО со 1 12 СМ 36 со 1 12 СМ 36 48 1 12 24 36 48 1
ю ю ко ко ко со со со со со со со СП сн СП СП СП о
t—f НН НН см
38
-sfrM>OOOCM-!t'X>aOOCM-«fXOOOOCM 1 CXJ <t Ф CO О (\J -d-(\IC\JC\JHfCr^Nn\fC-4‘4,4'-t4'Lr\Ln -4" 1—1 t—< 1—«
гл LnUXUXUXUXUXUXUXlJXlJXLrXUXlJXLrX LTV ЧОЧОЧОкОМЭхРкОМЭ
CJ -Sfr 43 op 1 M 4- <£) О? I CXJ 43 Op 1 CM 43 00 1 CM 43 CO CXJ KX if H (XJ (Л ? Я M ГЛ H (\| ГЛ 5 H CM rn 3-
0X0X0X000001—|Ж|-|МЖСМСМСМСМСМГЛГЛГЛГЛГЛ смсмсмслглглглглглглгл тглглглглглкхглглглглгл
d" (M^XDcOOCXJ-fXOCpOCM 1 CM-^-VOCOOCM-sfVDOOOCM ы i—i н н н <\j <\|
NX <r43--d-<i-<i-<r^t--qt-=r-^,<ruxLnmmmuxmmLnLnLnLri
CM op 1 CM <r 43 qp 1 CXJ <t 43 op 1 CM -4- 43 op 1 CM 43 CO 1 CXJ 3* н c\j гл 3 н m н 3 н cxj гл 3 м см гл 3 A
H-i <з-1Л1Л1Л1Л1пм>мэчомэхос,‘-С‘-о-С'-С'-ооаооооосо<У»ах CMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCMCM
39
ooooj<i-'sOcDOw^<oaJ0(\<t<Da)Qi\i4,^o?OcM
oor-oo-o-o-o-c-o-c^o-o-oo-oo-o-o-o-ooo
CM
КОСО I CM <F KO CO I CM -4- KO CO I CM Jd- KO CO I CM -=r KO op I
m <r н oj и -т н cj -t н cm re 43- н oj гл 4
аэсоолслоололооооон-< t—ihhhcjmwckoj^
KOCOOCM-^KOCOOcj<frKOCOOC\J4-KOcpOOJ
I CM <t KO
к> кококококомэкококококококококококококос^-о-оо-
I см -t lX) op I CM KO 00 I CM <t KO co I CM <r KO CO I CM -4-I—f CM НЧ »—ICMrO-sf н (M tc -tf н t\J <r *—t CM
<t<f<r<t<rminLn tn LT\KOKDKOKOKOt>-J>£>-J>OCOOOOO тг^ттттгпкчтттьптьптлпттгп^прпгп m
40
•st 40 CO О CM 1 CM <4 40 00 О CM -•t 40 CO О CM -st 40 00 О CM -e 40 •t 3- ITl in H H H H H C\J t\i (\J OJ (\J H fC tn rc
CO CO CO 00 O\ 0> ОП ОП 04 0> 04 04 04 04 04 O'' 04 04 04 04 04 СП 04
oj 00 1 CM 40 co | CM <t 40 00 1 CM -d" 40 00 1 CM -=t 40 op ICM •st H (\J N4 -t H (\j tn st НН CM tn -st H <4J tn sr HH
HH О 00 00 CO CO CO 04 04 O i 04 04 о co о о о H Н НН НН НН см см t 4 4 3- 4 3- -t -t 4- -t m in Ш Ш 1Л L4 Ln U4 L4 U4 U4 Ш
st 1 CJ -4" 40 СО О СМ -4“ 40 СО О СМ ^ 40 со О см -4' 40 00 О C\J -4" Н Н Н Н Н f\J (\i CJ (\J см tn t<4 tn tn tn 4 4 4
OOOOCOOOCOCOOOOOOOOOOOOOGOCQCOOOCOOOOOCOOOQOCO
CM СМ -4 40 CO I CM -st 40 CO 1 CM -it 40 CO f CM -4" 40 CO f CM <t 40 н (\j tn 4 н oj и 3- н cj m 4 н n tn 4 н <\j tn
hH 1ПГПНгП44 4 4 41Л1П1П1П1П4£М0Ю4О4£(>Ь-1>1> .st4t-d-.st-5r-5r-d-s4-st-d*-4--st-5t.4--4--st-stsd--4--st-st4t.5t
41
in in in in tn in m in in in in in in in in in in in in tn in in in
nj-ггиоор I CXJ -4’ 40 00 t—i oj rn <r ы cxj m <r
Г- c- S> £> £> CO CO CO CO CO 04 Ch Ch 04 04 tn in m in m in m tn in in m la m in in
42
9600242104
96002-16100
95002-16550 9500248549
95002-04010
93002-76019
99002-76019
96002-18120
96002-18121 96002-28133
96002-06101 , 9600248122 „ 9600246105
9600246106
96002-84033
02
95002-04010
95002-16350
95002-18349
9600242104
96002-16100
02
96002-70039
9600М6Ю9
95002-06220
95003-64017
96002-06095
96002-00151
96002-24И!
92002-76025
96002-540/5
96002-18124 96003-64014
95002^622[ 01162^0014 96002^06094 96002-12075 96002-08045
96002-06093 96002^44043
96003-64015
96003-/2106
оз
96002-06096
96003-46014 9600262023 960)24)609?
96002-06100
92002-76053
960024809
9600248123
95006-80040
9600242Ю9 96003-12016 96002-12108
95003-6203?
96002-16109
95002-06220
'9500246278
'9500602038
96002-12105 196002-16/51
96002-06098 96002-82023 9600244004 9600346013 96002-12037 9600242015 9600218116 9600246m 9600248П?
960Q2J8070 96006^00066 96002^82030 96002-12107
96002-82025
96002-78054
96Ш248115
9600342073
96003-62023
03
96003 -46015 96002-06(04 \ 96002^06103 \ 96002-82023 \ \ 96002-06/02^^ \ 96002^28078 , Й vl 96002 -42029 |j \ 1 96002-00063/ > 95006-30040 -ХГ 96002-54060 _ -4± 96003-62032 \ 95002-I627A jQ & \Y~~ \ — \ £- / / ZZ / ZZZz /////'/. //. 7^7777^777777 “ / 1 /96003-72076 04
132
92^6274
95003 -24041
95006 -80212
' 950Q2-I6275
95002-16273
95002-28И9
95002-12135
95002-00078
96002-40007
13-72076
04
96002 -28004
05
96002 -08041
I
I
88002-84(04
88002-16(23
88002 -28(31
88002-28318
88002-400(0
88002-28(32
88002-30002 88002-30003 88002-30004 88002^30006 88002-30007 88002-30008 88002^30009, 88002 -300(0 88002^30011 88002-30012
06
