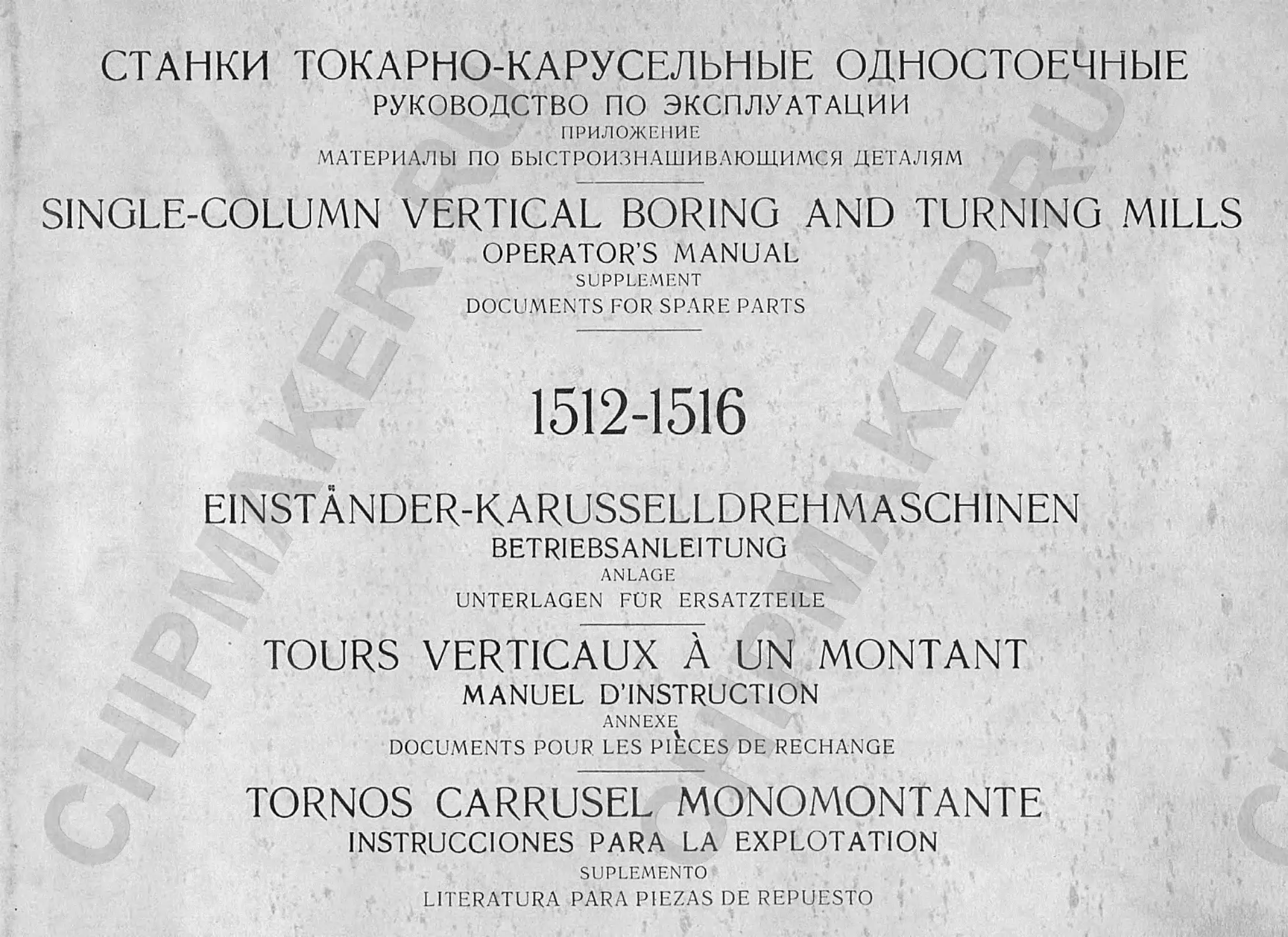

СТАНКИ ТОКАРНО-КАРУСЕЛЬНЫЕ ОДНОСТОЕЧНЫЕ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРИЛОЖЕНИЕ
МАТЕРИАЛЫ ПО БЫСТРОИЗНАШИВАЮЩИМСЯ ДЕТАЛЯМ
SINGLE-COLUMN VERTICAL BORING AND TURNING MILLS
OPERATOR’S MANUAL
SUPPLEMENT
DOCUMENTS FOR SPARE PARTS
1512-1516
EINSTANDER-KARUSSELLDREHMASCHINEN
BETRIEBSANLEITUNG
ANLAGE
UNTERLAGEN FUR ERSATZTEILE
TOURS VERT1CAUX A UN MONTANT
MANUEL D’INSTRUCTION
ANNEXE
DOCUMENTS POUR LES PIECES DE RECHANGE
TORNOS CARRUSEL MONOMONTANTE
INSTRUCC1ONES PARA LA EXPECTATION
SUPLEMENTO
LITERATURA PARA PIEZAS DE REPUESTO
Содержание
Contents
Inhalt
Sotmnaire
Contenido
Спецификация подшипников качения ............................. j
Specification of antifriction bearings... .................. 3
Verzelchnis der Whizlager ................................... 3
Specification dee roulements............................. 3
Bspeoificacidn de oojinetes de rodamiento ................... 3
Схема расположения подшипников качения ...................... 16
Diagram of ball bearings layout ......................... 16
Schema der Anordnung der Whizlager ...................... 16
Schema d'emplacement dee roulements ......................... 16
Bsquema de disposioion de oojinetes de rodamiento ............16
Спецификация прилагаемых чертежей ........................... 17
Specification of drawings enclosed ......................... 17
Verzeiohnls der beigelegten Zeiohnungen .................... 17
Speoifioation des dessins annexes ........................ 17
Bspeoifioaoidn de pianos adjuntos ............................17
Чертежи ......................................................49
Drawings ................................................... 49
Zeiohnungen ............................................ 49
Dessins .................................................. 49
Pianos ..................................................... 49
СПЕЦИФИКАЦИЯ ПОДШИПНИКОВ КАЧЕНИЯ
SPECIFICATION OF ANTIFRICTION BEARINGS
VERZEICHNIS DER WALZLAGER
SPECIFICATION DES ROULEMENTS
BSPBCIFICACION DB COJINETBS DE RODAMIBNTO
Позиция Наименование Обозначение, ГОСТ Класс точности Основные размер! Место установки Количество
Position Position Position Posloion Description Ben enn ting Denomination Denominaoidn Designation, GOST Bezelohnung, GOST Designation, GOST Designaoidn, Accuracy class Prazisions- klasse Classe de precision Clase de Main dimensions Hauptabmees- ung en Dimensions principales Dimensiones Where installed Einbaustelle Endroit de 1'installation Lugar de instalacidn Quantity Zahl Nombre Cantidad
GOST exact! tud prinolpales
I 2 3 4 5 6 7
I Шарикоподшипник радиальный однорядный Single-row radial ball bearing Binreihiges Rillenkugellager Roulement radial & billes A one ranges Cojlnete de bolas radial de una file 113 ГОСТ 8338-57 GOST 8338-57 0 65x100x18 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses Caja de velooidades 6
2 Шарикоподшипник радиальный однорядный Singlo-row radial ball bearing Binreihiges Rillenkugellager Roulement radial A billes A one ranges Cojlnete de bolas radial de una fila 122 ГОСТ 8338-57 GOST 8338-57 0 110x170x28 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses Caja de velooidades I
3 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Binreihiges Rillenkugellager Roulement radial a billes & una rangde Cojinete de bolas radial de una fila 205 ГОСТ 8338-57 GOST 8338-57 0 25x52x15 Коробка подач Feed gearbox Vorsohubkasten Bolte des avanoes Caja de transmisiones 2
3
I
3
-1арикоподшипник радиальный однорядный
Single-row radial ball bearing
Einreihiges Rillenkugellager
4 Roulement radial a billes h one 206 ГОСТ 8338-57
rang^e GOST 8330-57
Cojinete de bolas radial de una fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges Rillenkugellager Roulement radial h billes h tine 208
5 rangee ГОСТ 8338-57
Cojinete de bolas radial de una GOST 8338-57
fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges Rillenkugellager Roulement redial & billes & une 209
6 rangde ГОСТ 8338-57
Cojinete de bolas radial de una GOST 8338-57
7 fila Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einreihiges Rillenkugellager Roulement radial a billes h une rangde 210 ГОСТ 8338-57
Cojlnete de bolas radial de una fila GOST 8338-57
4 5 6 7
30x62x16 Коробка подач. Механизм передачи движения на подачу. Суппорт боковой. Суппорт вертикальный Feed gearbox. Feed transmitting mechanism. Side head. Vertical head Vorsohubkasten. Vorsohubllber- tragungsvorriohtung. Seitensupport. Querbalkensupport Bolte des avances. M^canlsme de 33
0 40x80x18 transmission des avances. Chariot lateral. Chariot vertical Caja de transmislones. Meoanlsmo de transmisidn. Soporte lateral. So- porte vertical Коробка подач Feed gearbox Vorsohubkasten Bolte des avances 8
0 45x85x19 Caja de transmislones Коробка подач Feed gearbox Vorsohubkasten Bolte des avances 8
0 50x90x20 Caja de transmislones Коробка скоростей. Суппорт боковой Speed gearbox. Side head Antriebskasten. Seitensupport Boite de vitesses. Chariot lateral 5
Caja de velocidades. Soporte lateral
I 2 3
8 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einrelhigee Hillenkugellager Roulement radial & billee & une rangde Cojinete de bolaa radial de una fila 212 ГОСТ 8338-57 GOST 8338-57
Шарикоподшипник радиальный однорядный Single-row radial ball bearing Einrelhigee Hillenkugellager Roulement radial h billee i une 214 ГОСТ 8338-57 GOST 8338-57
9 rangde Cojinete de bolas radial de una fila
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Einrelhigee Hillenkugellager
Roulement radial & billee k une ^jg
10 rangde ГОСТ 8338_57
Cojinete de bolas radial de una GOST 8338-57
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Einrelhigee Hillenkugellager
Roulement radial a billee h une
224
II rangee ГОСТ 3333.57
Cojiuete de bolas radial de una
/ GOST 8338-57
fila
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Einrelhigee Hillenkugellager
Roulement radial a billee a une
12 rangde
Cojinete de bolas radial de una
fila
308
ГОСТ 8338-57
GOST 8338-57
О 60x110x22
0 70x125x24
Коробка скоростей
Speed gearbox
Antrlebekaaten
Bolte de vlteasea
12
Caja de velooidadee
Коробка подач
Peed gearbox
Voraohubkasten
Bolte dec avanoes
4
Ceja de transmisiones
0 Коробка скоростей Speed gearbox Antrlebakaeten Bolte-de vltesses 4
80x140x26 Caja de velooidadee
0 120x215x40 Коробка скоростей Speed gearbox Antrlebakaeten Bolte de vlteaees I
Caja de velooidadee
Суппорт боковой
Side head
Seltenaupport
Chariot lateral
0 40x90x23
3
Soporte lateral
12 3
Шарикоподшипник радиальный однорядный Single-row radial ball bearing Binreihiges Rillenkugellager Roulement radial a billes a une 310 ГОСТ 8338-57
13 rang^e
Cojinete de bolas radial de una fila GOST 8338-57
Шарикоподшипник радиальный однорядный Single-row radial ball bearing
Binreihiges Rillenkugellager Roulement radial a billes & une 314
14 rang^e ГОСТ 8338-57
Cojinete de bolas radial de una fila GOST 8338-57
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Binreihiges Rillenkugellager
Roulement radial a billes a une
rang£e 50205
15 Cojinete de bolas radial de una ГОСТ 2893-54
fila GOST 2893-54
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Binreihiges Rillenkugellager
Roulement radial h billes & une
rang^e
Cojjinete de bolas radial de una
fila
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Binreihiges Rillenkugellager
Roulement radial h billes h une
rangde
Cojjinete de bolas radial de una
fila
50206
ГОСТ 2893-54
GOST 2893-54
50207
ГОСТ 2893-54
GOST 2893-54
4 5 6 7
0 50x110x27 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses 5
0 70x150x35 Caja de velooidades Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesses I
0 25x52x15 Caja de velooidades Коробка подач Feed gearbox Vorsohubkasten Bolte des avanoes 4
0 30x62x16 Caja de transmisldn Коробка подач Feed gearbox Vorsohubkasten Bolte des avanoes 4
0 35x72x17 Caja de transmlslones Поперечина. Суппорт боковой Cross rail. Side head Querbalken. Seitensupport Traverse. Chariot lateral 5
Transversal. Soporte lateral
- 6 -
I 2 3 1
18 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Blnreihigee Rillenkugellager Roulement radial it billes i une rangde Cojinete de bolae radial de una fila 50208 ГОСТ 2893-54 GOST 2893-54
19 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Blnreihigee Rillenkugellager Roulement radial it billes it une rangde Cojinete de bolas radial de una fila 50213 ГОСТ 2893-54 GOST 2893-54
20 Шарикоподшипник радиальный однорядный Single-row radial ball bearing Blnreihigee Rillenkugellager Roulement radial & billes a une rangde Cojinete de bolae radial de una fila 150206 ГОСТ 2893-54 GOST 2893-54
Шарикоподшипник радиальный однорядный Single-row radial ball bearing Blnreihigee Rillenkugellager
21 Roulement radial it billes & une rangde Cojinete de bolae radial de una fila 150209 ГОСТ 2893-54 GOST 2893-54
4 .5 6 7
Коробка скоростей. Коробка подач Speed gearbox. Peed gearbox Antttebskasten. Vorsohubkasten Bolte de vltesjses. Bo£te dee
3 40x80x18 avances Caja de velooldadee. Caja de transmislones 34
0 65x120x23 Коробка скоростей Speed gearbox intrlebskasten * Bolte de vltesees Caja de velooldades I
3 30x62x16 Коробка подач. Поперечина Peed gearbox. Cross rail Vorsohubkasten. Querbalken Bolte de vltesses. Traverse Caja de transmislones. Transversal 18
Суппорт вертикальный Vertical head Querbalkensupport
» 0 45x85x19 Chariot vertical Soporte vertical 2
7
I 2 3 I 4
Нарикоподшипник радиальный однорядный
Single-row radial ball bearing
Einreihiges Rillenkugellager
60206
22 Roulement radial h billee a une ГОСТ 724’-70
rangde G03T 7242-70
Cojinete de bolas radial de una
fila
Шарикоподшипник радиальный однорядный
Single-row radial ball bearing
Einreihiges Rillenkugellager
Roulement radial a billes h une
23 rangde
Cojinete de bolas radial de una
fila
24
Шарикоподшипник упорный одинарный
Single-direction thrust ball bearing
Einfaohe Langskugellager
But£e a billes h simple effet
Cojinete de bolas axial simple
60309
ГОСТ 7242-70
GOST 7242-70
81'34
ГОСТ 6874-54
GOST 6874-54
5 6 7
Механизм ручного перемещения верти- кального суппорта. Суппорт боковой. Станина
Vertical head manual traverse mechanism. £>ide head. Bed
Vorriohtung fUr Handverstellung des Querbalkensupport. Seiten- support. Stander
30x62x16 M^canisme de d4plaoement a main 10 du chariot vertical. Chariot la- teral. BatT Mecanismo del desplazaiaiento a mano de soporte vertical. Soporte lateral. Montante
Поперечина
Cross rail
Querbalken
Traverse
I 45x100x25
Transversal
20x55x10
Коробка подач
Feed gearbox
Vorschubkasten
Bolte des avances
Caja de transmisiones
4
3
I 2 L 3
25 Шарикоподшипник упорный одинарный Single-direction thrust ball bearing Binfache Lhngskugellager Butde & billes & simple effet Cojinete de bolas axial simple 8X05 ГОСТ 6874-54 GOST 6874-54 0
Шарикоподшипник упорный одинарный
Single-direction thrust ball
bearing
Binfache L&ngskugellager
Butde & billes & simple effet
Cojinete de bolas axial simple
8108
ГОСТ 6874-54
GOST 6874-54
Шарикоподшипник упорный одинарный
Single-direction thrust ball
bearing
Binfache Lhngskugellager
But£e & billes 4 simple effet 8109
ГОСТ 6874-54
Cojinete de bolas axial simple GOST 6874-54
6
7
25x42x11
♦
40x60x13
Суппорт вертикальный
Vertical head
Querbalkensupport
Chariot vertical
Soporte vertical
3
Суппорт боковой. Суппорт вертикаль-
ный
Side head. Vertical head
Seitensupport. Querbalkensupport
Chariot lateral. Chariot vertical
Soporte lateral. Soporte vertical
3
Механизм подъема поперечины. Суппорт
вертикальный
Cross rail raising mechanism.
Vertical head
Querbalkenverstellvorriohtung.
Querbalkensupport
. M4oanisme de dtfplaoement de la
4ox6hxI4 x 4
traverse
Weoanismo de desplazamiento de
transversal. Soporte vertical
2
3
Шарикоподшипник упорный одинарный
Single-direction thrust hall
hearing
Binfaohe LUngskugellager
28 But6e h billes a simple effet Cojinete de bolas axial simple 8113 ГОСТ 6874-54 GOST 6874-54 0
Шарикоподшипник упорный одинарный Single-direotion thrust ball bearing Binfaohe LUngskugellager
29 Butde h billee & simple effet Cojinete de bolas axial simple 8206 ГОСТ 6874-54 GOST 6874-54 0
Шарикоподшипник упорный одинарный Single-direotion thrust ball bearing Einfaohe LUngskugellager 8207
30 But4e 4 billes h simple effet ГОСТ 6874-54 0
Cojinete de bolas axial simple GOST 6874-54
Шарикоподшипник упорный одинарный Single-direotion thrust ball bearing Binfaohe Lbngskugellager
31 But^e & billes 4 simple effet Cojinete de bolas axial simple 8208 ГОСТ 6874-54 GOST 6874-54 0
4 5 6 7
65x90x18 Механизм подъема поперечины. Суппорт вертикальный Cross rail raising mechanism. Vertical head Querbalkenverstellvorriohtung. Querbalkensupport Мёсап1вте de d4plaoement de la traverse. Chariot vertical Meoanismo de desplazamiento de transversal. Soporte vertical Поперечина Cross rail Querbalken 6
30x52x16 Traverse Transversal Суппорт боковой Side head Seitensupport 2
35x62x18 Chariot lateral Soporte lateral 2
Суппорт боковой. Суппорт вертикаль-
ный
Side head. Vertical head
40x68x19
Seitensupport. Querbalkensupport
Chariot lateral. Chariot vertical
Soporte lateral. Soporte vertical
li. -
I 2 3
Шарикоподшипник радиально-упорный одно-
рядный
Single-row thrust ball bearing
32 Einreihiges Schulterkugellager
Roulement oblique a billes k une rangde Cojinete de bolas radial axial de una fila 36206 ГОСТ 831-62 GOST 831-62
Шарикоподшипник радиально-упорный одно- рядный Single-row thrust ball bearing Einreihiges Schulterkugellager 36208
33 Roulement oblique & billes h une rangde Cojinete de bolas radial axial de una fila ГОСТ 831-62 GOST 831-62
Шарикоподшипник радиально-упорный одно-
рядный
Single-row thrust ball bearing
Einreihiges Schulterkugellager
Roulement oblique a billes a une
ranges
Cojinete de bolas radial axial de
una fila
36318
ГОСТ 831-62 0
GOST 831-62
1
1 5 6 7
3 30x62x16 Механизм подъема поперечины. Суппорт боковой Cross rail raising meohanism. Side head Querbalkenverstellvorriohtung. Seitensupport Mdcanisme de ddplaoement de la 6 traverse. Chariot lateral Meoanismo de desplazamlento de transversal. Soporte lateral
Механизм передачи движения на подачу. Суппорт вертикальный Feed transmitting meohanism. Vertical head Vorsohubtlbertragungsvorrichtung. Querbalkensupport
0 40x80x18 Mdcanisme de transmission des 8 avances. Chariot vertical Meoaniemo de transmisidn. Soporte vertical
Коробка скоростей. Стол
Speed gearbox. Table
Antriebskasten. Untersatz
Bolte de vitessee. Slbge
90x190x43
Caja de velocidades. Mesa
4
1
I 2 3 4
Шарикоподшипник радиальный сферический двухрядный Double-row self-aligning annular ball bearing
Zweirelhiges Pendelkugellager
35 Roulement a rotule & deux rang^es de billes Cojinete de bolas radial esfdrioo doble 1207 ГОСТ 5720-51 GOST 5720-51 0
Роликоподшипник игольчатый Needle roller bearing Nadelrollenlager
36 Roulement h’rouleaux h aiguille Cojinete de rodillos de agujas 942/20 ГОСТ 4060-60 GOST 4060-60 0
Роликоподшипник игольчатый
Needle roller bearing
Nadelrollenlager
Roulement ?i rouleaux a aiguille
Cojinete de rodillos de agujas
Роликоподшипник игольчатый
Needle roller bearing
Nadelrollenlager
38
943/25
ГОСТ 4060-60 0
GOST 4060-60
943/40
ГОСТ 4060-60 0
GOST 4060-60 •
5 6 7
35x72x17 Суппорт боковой Side head Seitensupport Chariot lateral
Soporte lateral Коробка подач Feed gearbox Vorsohubkasten Bolte des avanoes I
20x26x20 Caja de transmislones Коробка подач. Суппорт вертикальный Feed gearbox. Vertical head Vorsohubkasten. Querbalken- support 2
25x32x25 Bolte des avanoes. Chariot vertical Caja de transmislones. Soporte vertical Механизм подъема поперечины. Суппорт боковой. Суппорт вертикальный Cross rail raising mechanism. Side head. Vertical head Querbalkenverstellvorriohtung. 8
40x50x38 Seltensupport. Querbalken- support 8
I 2 3
Roulement a rouleaux a aiguille
Cojinete de rodillos de agujas
Роликоподшипник игольчатый
Needle roller bearing
Nadelrollenlager
Roulement a rouleaux & aiguille 39 Cojinete de rodillos de agujas Роликоподшипник радиальный Radial roller bearing Radialrollenlager Roulement radial & rouleaux Cojinete de rodillos radial Роликоподшипник радиальный двухрядный Double-row radial roller bearing Zweireihiges Radialrollenlager Roulement radial b double rang^es 41 de rouleaux Cojinete de rodillos radial doble 943/45 ГОСТ 4060-60 GOST 4060-60 32314 ГОСТ 8328-57 GOST 8328-57 3182X40 ГОСТ 7634-56 GOST 7634-56
M^canisme de d^plaoement de la
traverse. Chariot late'ral.
Chariot vertical
Meoanismo de desplazaoiento de trans-
versal. Soporte lateral. Soporte vertical
45x55x38
Коробка подач
Feed gearbox
Vors ohubkasten
Boite des avanoes
Caja de transmisiones
Стол
Table
Untersatz
70x150x35 Sifege I
Mesa
200x310x82
СТОЛ
Table
Untersatz
Sibge
I
I 2 3
Роликоподшипник радиальный сферический
двухрядный
Double-row зelf-aligning annular
roller bearing
Zweireihiges Pendelrollenlager 42 Roulement & rotule & deux rangdes de rouleaux Cojinete de rodilloe radial esfdrloo doble Роликоподшипник радиальный сферический двухрядный Double-row self-aligning annular roller bearing Zweireihiges Pendelrollenlager 43 Roulement a rotule & deux rangdes de rouleaux Cojinete de rodlllos radial esfdrioo doble Роликоподшипник радиальный сферический двухрядный Double-row self-aligning annular roller bearing Zweireihiges Pendelrollenlager 44 Roulement a rotule & deux rangdes de rouleaux 3I82I56 ГОСТ 7634-56 GOST 7634-56 3522 ГОСТ 5721-57 ( GOST 5721-57 3608 ГОСТ 5721-57 ( GOST 5721-57
Cojinete de rodlllos radial esftfrioo
doble
4 5 6 7
6 280x420x106 Стол Table Untersatz Slfege 2
3 110x200x53 Mesa Коробка скоростей Speed gearbox Antriebskasten Bolte de vltesses 2
3 40x90x33 Caja de velooidadee Коробка скоростей. Поперечина Speed gearbox. Cross rail Antriebskasten. Querbalken Bolte de vitesses. Traverse 3
Caja de velooidadee .Tranversal
14
I 2 3
45 Роликоподшипник радиальный сферический двухрядный Double-row eelf-aligning annular roller bearing Zweireihigee Pendelrollenlager Roulement h rotule h. deux rang^es 3614 ГОСТ 5721-57
46 de rouleaux Cojinete de rodillos radial esf&ioo doble Роликоподшипник игольчатой Needle roller bearing Nadelrollenlager Roulement & rouleaux k aiguille Cojinete de rodillos de agujas 994713 нестандартный non-standard nioht genormt non-standard sin normalizar
4 5 6 7
0 70x150x51 Коробка скоростей Speed gearbox Antriebskasten Bolte de vitesoeB 2
0 65x80x31 Cada de velooidades Суппорт вертикальный Vertical head Querbalkensupport Chariot vertical Soporte vertical 2
- 15 -
СХЕМА РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ КАЛЕНИЯ
DIAGRAM OF BALL BEARINGS LAYOUT
SCHEMA DER ANORDNUNG DER WXLZLAGER
SCHEMA D’EMPLACEMENT DES ROULEMENTS
ESQUEMA DE DISPOSICldN DE COJINETES DE RODAMIENTO
16
СПЕЦИФИКАЦИЯ ПРИЛАГАЕМЫХ ЧЕРТЕЖЕЙ
SPECIFICATION OP DHAWINGS ENCLOSED
VBBZBICHNIS DEH BEIGELEGTBN ZBICHNUNGEN
SPECIFICATION DES DBSSINS ANNEXES
BSPBCIFICACION DE PLANOS ADJUNTOS
№ n/n Обозначение * детали по чертежам руководства Наименование Количество Куда входит Материал Масса, кг
Nob Designation Part number aooording to drawings of Operator's Manual Name of part Number Where is the part mounted Material Mass, kg
Lfd. n° Bezeiohnung D£slgnation PerkstUok-Nr. laut Anlel- tungszeioh- n ungen n° de la plfeoe selon le dos- sins du Manuel d' ins truotlon Benennung топ Works tllok Denomination de la pifeoe Zahl Nombre Wo 1st das WerkstUok eingebaut Oik 11 est monte la piboe Werkstoff Material Masse, kg Masse, kg
No. Deslgnacion Ntfmero de la pieza segtln los pianos de la gufa D£nomlnaoidn Cahtidad Donde entra la pieza Material Peso neto de una pieza,kg
I 2 3 4 5 6 7 8
I 16.15.208 28
Шестерня Механизм передачи движения на подачу Сталь 45 ГОСТ 1050-60
Gear Peed transmitting meohanism Steel 45 GOST 1050-60
Zahnrad I Vorsohubllbertragungsvorriohtung Stahl 45 GOST 1050-60 1,2
Pignon M6oanisme de transmission des avanoes Aoier 45
GOST 1050-60
Engranaje Meoanismo de transmisldn Aoero 45 GOST 1050-60
17 -
I 2 3 1 5
Шестерня Gear
2 16.15.210 29 Zahnrad Pignon Engranaje Вал-шестерня Shaft-gear I
3 I6.I5.2II 30 Welle- Zahn rad Arbre-pignon Eje-engranaje Шестерня Gear I
4 12.15.212 28 Zahnrad Pignon Engranaje I
* Шестерня Gear
5 12.15.213 29 Zahnrad Pignon I
Engranaje
6 7 8
Механизм передачи движения на подачу Сталь 45
ГОСТ 1050-60
Feed transmitting mechanism Steel 45
GOST 1050-60
Vorsohubllbertrangungsvorrichtung Stahl 45
GOST 1050-60 2,5
Mdcanisme de transmission des avanoes Aoler 45
GOST 1050-60
Meoanismo de transmlsldn Acero 45
GOST 1050-60
Механизм передачи движения на подачу Сталь 45
ГОСТ 1050-60
Feed transmitting mechanism Steel 45
GOST 1050-60
VorsohubUbertragungsvorriohtung Stahl 45
GOST 1050-60 A A
Mdcanisme de transmission des avanoes Aoler 45 4 ,4
GOST 1050-60
Meoanismo de transmlsldn Aoero 45
GOST 1050-60
Механизм передачи движения на подачу Сталь 45
ГОСТ 1050-60
Feed transmitting mechanism Steel 45
GOST 1050-60
VorsohubUbertragungsvorrlohtung Stahl 45
GOST 1050-60 1,7
Mdcanisme de transmission des avanoes Aoler 45
GOST 1050-60
Meoanismo de tranemisidn Acero 45
GOST 1050- 60
Механизм передачи движения на подачу Сталь 45
ГОСТ 1050-60
Feed transmitting mechanism Steel 45
GOST 1050-60
Vorsohubllbertrag ungs vorr ioh tung Stahl 45
GOST 1050-60
Mdcanisme de transmission des avances Aoler 45 2,0
GOST 1050-60
Meoanismo de transmlsidn Aoero 45
GOST 1050-60
- 18 -
_2 1 I 1 L_J 4
Шестерня
Gear
Zahn rad
6 16.15.213 31 I . Pignon Engranaje Шестерня Gear Zahnrad
7 I6.2I.20IA 23 Pignon I Engranaje Шестерня Gear Zahnrad
8 16.21.206Б 22 I Pignon Engranaje Шестерня Gear Zahnrad
9 16.21.207Б 19 I Pignon Engranaje
5 I 6 7 8
Механизм передачи движения на подачу Сталь 45 ГОСТ 1050-60
Feed transmitting meohanism Steel 45 GOST 1050-60
VorsohubUbertragungsvorrlohtung Stahl 45 GOST 1050-60 0,9
M^oanisme de transmission des avanoes Aoler 45 GOST 1050-60
Mdoanismo de transmlsldn Aoero 45 GOST 1050-60
Коробка скоростей Сталь 25ХГТ ГОСТ 4543-71
Speed gearbox Steel 25XTT GOST 4543-71
Antriebskasten Stahl 25ХГТ GOST 4543-71
Bolte de vitesses Aoler 25XTT GOST 4543-71 6,2
Caja de velooldades Aoero 25ХГТ GOST 4543-71
Коробка скоростей Сталь 40K ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antriebskasten Stahl 40X GOST 4543-71 2,7
Bolte de vitesses Aoler 40X GOST 4543-71
Caja de velooldades Aoero 40X GOST 4543-71
Коробка скоростей Сталь 25ХГТ ГОСТ 4543-71
Speed gearbox Steel 25ХГТ GOST 4543-71
Antriebskasten Stahl 25ХГТ
GOST 4543-71 13,3
Bolte de vitesses Aoler 25ХГТ GOST 4543-71
' Caja de velooldades Aoero 25X14? GOST 4543-71
- 19
I 2 3 4 1
Вал-шестерня Shaft-gear Welle-Zahnrad
10 16.21.208A 18 Arbre-pignon Eje-engranaje Шестерня Gear Zahnrad
II 25.2I.209A 13 I Pignon Engranaje Шестерня Gear Zahn rad
12 25.21.210 14 Pignon Engranaje Шестерня Gear Zahnrad
13 25.2I.2II 8 Pignon Engranaje
5 6 I ’ I 8
Коробка скоростей Сталь 25ХГТ ГОСТ 4543-71
Speed gearbox Steel 25XTT GOST 4543-71
Antrlebskasten Stahl 25ХГГ GOST 4543-71 19,98
Bolte de vltesses Aoier 25ХГТ GOST 4543-71
Caja de velooidadee Aoero 25ХГГ GOST 4543-71
Коробка скоростей Сталь 40X ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antrlebakasten Stahl 40X
Bolte de vltesses GOST 4543-71 Aoier 40X GOST 4543-71 26,0
Caja de velooidadee Aoero 40X GOST 4543-71
Коробка скоростей Сталь 40X ГОСТ 4543-71
Speed.gearbox Steel 40X GOST 4543-71
Antrlebskasten Stahl 40X
Bolte de vltesses GOST 4543-71 Aoier 4OX GOST 4543-71 11,0
Caja de velooidadee Aoero 40X GOST 4543-71
Коробка скоростей Сталь 40X ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antrlebskasten Stahl 45 GOST 4543-71 10,35
Botte de vltesses Aoier 40X GOST 4543-71
Caja de velooidades Aoero 40X
GOST 4543-71
20
I 2 3 4 1 5
14 16.21.212 27 Шестерня Gear Zahnrad I
15 25.21.212 12 Pignon Engranaje Шестерня Gear Zahnrad I
16 25.21.213 9 Pignon Engranaje Шестерня Gear Zahnrad Pignon I
17 25.21.214 21 Engranaje Шестерня Gear Zahnrad I
Pignon
Engranaje
6 7 8
Коробка скоростей Сталь 40X ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antriebskasten Stahl 40X GOST 4543-71 8,5
Bolte de vltenee Aoler 40X GOST 4543-71
Caja de velooidades Aoero 40X GOST 4543-71
Коробка скоростей Сталь 40X ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antriebskasten Stahl 45 GOST 4543-71 10,7
Bolte de vitesses Aoler 40X GOST 4543-71
Caja de velooidades Aoero 40X GOST 4543-71
Коробка скоростей Сталь 4OX ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antriebskasten Stahl 40X GOST 4543-71 9,4
Bolte de vitesses Aoler 40X GOST 4543-71
Caja de velooidades Aoero 40X GOST 4543-71
Коробка скоростей Сталь 40X ГОСТ 4543-71
Speed gearbox Steel 40X GOST 4543-71
Antriebskasten Stahl 40X GOST 4543-71 5,2
Bolte de vitesses Aoler 40X GOST 4543-71
Caja de velooidades Aoero 40X GOST 4543-71
21
I 2 3 I 4
18 25.2I.2I5A 15 Колесо зубчатое Gear wheel Zahnrad I
19 25.21.219 10 Roue dentde Rueda dentada Шестерня Gear Zahnrad Pignon I
20 25.21.220Б 3 Engranaje Шестерня Gear Zahnrad I
21 25.2I.22IA 6 Pignon Engranaje Шестерня Gear Zahnrad I
Pignon Engranaje
6 • “1 ~ 8
Коробка скоростей Speed gearbox An tri ebskasten Сталь 40X ГОСТ 4543-71 Steel 40X GOST 4543-71 Stahl 40X GOST 4543-71 23,6
Boite de vitesses Caja de velooidades Коробка скоростей Speed gearbox Antriebskasten Aoier 40X GOST 4543-71 Aoero 40X GOST 4543-71 Сталь 25ХГТ ГОСТ 4543-71 Steel 25ХГТ GOST 4543-71 Stahl 25XTT GOST 4543-71
Boite de vitesses Caja de velooidades Коробка скоростей Speed gearbox Antriebskasten Boite de vitesses Aoier 25ХГТ GOST 4543-71 Aoero 25ХГТ GOST 4543-71 Сталь 25ХГТ ГОСТ 4543-71 Steel 25ХГТ GOST 4543-71 Stahl 25ХГТ GOST 4543-71 Aoier 25XTT GOST 4543-71 4,9 4,9
Caja de velooidades Коробка скоростей Speed gearbox Antriebskasten Aoero 25ХГТ GOST 4543-71 Сталь 25ХГТ ГОСТ 4543-71 Steel 25ХГТ GOST 4543-71 Stahl 25ХГТ GOST 4543-71 5,6
Boite de vitesses Caja de velooidades Aoier 25XTT GOST 4543-71 Aoero 25ХГТ GOST 4543-71
22
2 3 4
Шестерня
Gear
Zahn rad
22 25.21.222Б I Pignon Engranaje I
23 25.2I.223B 2 Шестерня Gear Zahnrad Pignon I
24 25.21.224A 7 Engranaje Шестерня Gear Zahnrad Pignon I
Engranaje
1 8
J---------
6
7
Коробка скоростей
Speed gearbox
Antrlebskasten
Bolte de vltesses
Caja de velooidades
Коробка скоростей
Speed gearbox
Antrlebskasten
Bolte de vltesses
Caja de velooidades
Коробка скоростей
Speed gearbox
Antrlebskasten
Bolte de vitesses
Caja de velooidades
Сталь 25ХГТ
ГОСТ 4543-71
Steel 25ХГТ
GOST 4543-71
Stahl 25ХГТ
GOST 4543-71
Aoier 25ХГТ
GOST 4543-71
Aoero 25ХГТ
GOST 4543-71
3,6
Сталь 25ХГТ
ГОСТ 4543-71
Steel 25XTT
GOST 4543-71
Stahl 25XTT
GOST 4543-71
Aoier 25ХГТ
GOST 4543-71
Aoero 25ХГТ
GOST 4543-71
Сталь 25ХГТ
ГОСТ 4543-71
Steel 25ХГТ
GOST 4543-71
Stahl 25ХГТ
GOST 4543-71
Aoier 25ХГТ
GOST 4543-71
Aoero 25XTT
GOST 4543-71
2,3
4,64
- 23
I 2 3 4
Шестерня
Gear
Zahnrad
25 25.21.225 4 Pignon Engranaje Шестерня Gear Zahnrad
26 25.21.226 5 Pignon Engranaje Шестерня Gear Zahnrad I
27 25.21.231 20 Pignon Engranaje Шестерня Gear Zahnrad I
28 25.21.232 II Pignon Engranaje I
5 6 7 8
Коробка скоростей Сталь 25ХГТ
ГОСТ 4543-71
Speed gearbox Steel 25ХГТ
GOST 4543-71
Antriebskasten Stahl 25XTT
GOST 4543-71 4,3
Bolte de vitesses Aoler 25XTT
GOST 4543-71
Caja de velooidades Aoero 25ХГТ
GOST 4543-71
Коробка скоростей Сталь 40X
ГОСТ 4543-71
Speed gearbox Steel 40X
GOST 4543-71
Antriebskasten Stahl 40X
GOST 4543-71 З.П
Bolte de vitesses Aoler 40X
GOST 4543-71
Caja de velooidades Aoero 40X
GOST 4543-71
Коробка скоростей Сталь 40X
• ' \ f ГОСТ 4543-71
Speed gearbox Steel 4OX
GOST 4543-71
Antriebskasten Stahl 4OX
GOST 4543-71 „ „
Bolte de vitesses Aoler 4OX 0,1
GOST 4543-71
Caja de velooidades Aoero 40X
GOST 4543-71
Коробка скоростей Сталь 40X
ГОСТ 4543-71
Speed gearbox Steel 4OX
GOST 4543-71
Antriebskasten Stahl 40X
GOST 4543-71
Bolte de vitesses Aoler 4OX 1,25
GOST 4543-71
Caja de velooidades Acero 40X
24
12 3 4
Колесо зубчатое
Gear wheel
Zahnrad
29 25.21.238 17 Boue denMe
Rueda dentada
Колесо зубчатое
Gear wheel
Zahnrad
30 25.21,239 16 Roue dentde
Rueda dentada
Шестерня
Gear
Zahnrad
31 12.30.201 26
Pignon
Engranaje
5 6 .7 8
5 Коробка скоростей Speed gearbox Antriebskasten Boite de vitesses Сталь 25ХГТ ГОСТ 4543-71 Steel 25ХГТ GOST 4543-71 Stahl 25ХГТ GOST 4543-71 Aoier 25ХГТ 2,2
Caja de velooidades GOST 4543-71 Aoero 25XTT
Коробка скоростей Speed gearbox Antriebskasten GOST 4543-71 Сталь 25ХГТ ГОСТ 4543-71 Steel 25ХГТ GOST 4543-71 Stahl 25XTT
I Boite de vitesses GOST 4543-71 Aoier 25XTT 1,4
I Caja de velooidades Стол Table base Untersatz GOST 4543-71 Aoero 25ХГТ GOST 4543-71 Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 88,0
Sibge Mesa Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60
I 2 3 4
Венец Crown gear Zahnkranz
32 I6.30.20IA 26 Couronne Corona Шестерня Gear Zahnrad
33 12.30.202 25 Pignon Engranaje Шестерня Gear Zahnrad
34 16.30.204 24 Pignon Engranaje Шестерня Gear Zahnrad
35 16.30.220 25 Pignon Engranaje
5 6 7 8
Стол Сталь 45
ГОСТ 1050-60
Table base Steel 45
GOST 1050-60
Untersatz Stahl 45
I Slfege GOST 1050-60 Aoier 45 111,0
GOST 1050-60
Mesa Aoero 45
GOST 1050-60
Стол Сталь 40X
ГОСТ 4543-71
Table base Steel 40X
GOST 4543-71
Untersatz Stahl 40X
T GOST 4543-71 11,0
J. Sibge Aoier 40X
GOST 4543-71
Mesa Aoero 40X
GOST 4543-71
Стол Сталь 25ХГТ
ГОСТ 4543-71
Table base Steel 25ХГТ
GOST 4543-71
Untersatz Stahl 25ХГТ
I GOST 4543-71 8,0
Slbge Aoier 25XTT
GOST 4543-71
Mesa Aoero 25ХГТ
GOST 4543-71
Стол Сталь 40X
ГОСТ 4543-71
Table base Steel 40X
GOST 4543-71
Untersatz 3tahl 40X
I GOST 4543-71 14,0
Sifege Aoier 40X
GOST 4543-71
Meea Aoero 40X
_ GOST 4543-71
- 25
I 2 3 4
Шестерня Gear
Zahnrad
36 25.40.20IA 34 Pignon EngranajJe I
37 25.40.202A 35 Шестерня Gear Zahnrad Pignon J
38 16.40.208 36 Engranaje Шестерня Gear Zahnrad Pignon
39 25.40.215Б 47 Bngranaje Шестерня Gear Zahnrad Pignon
Engranaje
5 6 7 8
Коробка подач Сталь 4OX
ГОСТ 4543-71
Feed gearbox Steel 40X
GOST 4543-71
Vorsohubkasten Stahl 40X
GOST 4543-71 1.7
Boite des avanoes Aoier 40X
GOST 4543-71
Caja de transmislones Aoero 4OX
GOST 4543-71
Коробка подач Сталь 40X
ГОСТ 4543-71
Feed gearbox Steel 4OX
GOST 4543-71
Vorsohubkasten Stahl 4OX
GOST 4543-71 1.6
Bo£te des avanoes Aoier 40X /
GOST 4543-71
Caja de transmislones Aoero 40X
GOST 4543-71
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60
I Boite des avanoes Aoier 40X 2,6
GOST 1050-60
Caja de transmislones Aoero 40X
GOST 1050-60
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
T GOST 1050-60 T 9
1 Boite des avanoes Aoier 45 X у U
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
- 27 -
I 2 3 4 1
Полумуфта
Half-olutoh
Kupplungghafte
40 25.40.235B 32 Demi-aooouplemen t Semioupla I
Шестерня Gear
41 25.40.236Б 69 Zahnrad Pignon Engranaje I
Шестерня Gear
42 25.40.28IA 48 Zahnrad Pignon I
Engranaje
5 6 7 8
Коробка подач
Feed gearbox
Vorsohubkasten
Bolte dea avanoes
Caja de transmislones
коробка подач
Feed gearbox
Vorsohubkasten
Bolte des avanoes
Ca;ja de transmislones
Коробка подач
Feed gearbox
Vorsohubkasten
Bolte des avanoes
Caja de transmislones
Сталь 45
ГОСТ 1050-60
Steel 45
GOST 1050-60
Stahl 45
GOST 1050-60
Aoler 45
GOST 1050-60
Aoero 45
GOST 1050-60
0,77
Сталь 45
ГОСТ 1050-60
Steel 45
GOST 1050-60
Stahl 45
GOST 1050-60
Aoler 45
GOST 1050-60
Aoero 45
GOST 1050-60
Сталь 40X
ГОСТ 4543-71
Steel 40X
GOST 4543-71
Stahl 40X
GOST 4543-71
Aoler 40X
GOST 4543-71
Aoero 40X
1,84
0,42
I
2 3 4
43 25.40.282A 42 Шестерня Gear Zahnrad Pignon Bngranaje Шестерня Gear Zahnrad
44 25.40.283В 39 Pignon
Engranaje
Шестерня
Gear
Zahnrad
45 25.40.284Г 37 Pignon
Engranaje
5 6 7 8
I Коробка подач Peed gearbox Voraohubkasten Bolte dee avanoes Caja de transmislones Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 0,51
I Коробка подач Feed gearbox Voraohubkasten Bolte des avanoes Caja de transmislones Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 1.8
I Коробка подач Peed gearbox Vorsohubkasten Bolte des avanoes Caja de transmislones Сталь 45 ГОСТ 1050-60 Steel 45 COST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 2,2
29
I 2 | 3 4
Шестерня
46 25.40.288B 40 Gear Zahnrad
47 25.40.289B 38 Pignon Engranaje Шестерня Gear Zahnrad
48 25.40.290A 46 Pignon Engranaje Шестерня Gear Zahnrad Pignon
Engranaje
5 6 ___ 1 J 8
Коробка подач Сталь 40X
♦ ГОСТ 4543-71
Feed gearbox Steel 40X
GOST 4543-71
Vorsohubkasten Stahl 40X
GOST 4543-71 0,35
Bolte des avanoes Aoler 40X
GOST 4543-71
Caja de transmislones Aoero 40X
GOST 4543-71
Коробка подач Сталь 45
ГОСТ 1050-60
Peed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
I GOST 1050-60 1,05
Bolte des avanoes Aoler 45
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 45
ГОСТ 1050-60
Peed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60
I Bolte des avanoes Aoler 45 1,29
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
30 -
I 2 3 4
Шестерня
Gear
49 25.40.292Б 43 Zahnrad Pignon Engranaje Шестерня Gear Zahnrad • 1
50 25.40.295B 41 Pignon •]
Engranaje
Шестерня
Gear
Zahnrad
51 25.40.296Б 45, 55 Pignon
Engranaje
Шестерня
Gear
Zahnrad
52 25.40.298Г 50 Pignon
Engranaje
5 6 7 8
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Voraohubkaeten Stahl 45
GOST 1050-60
Boite dos avanoes Aoier 45 1,2
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 40X
ГОСТ 4543-71
Feed gear Steel 40X
GOST 4543-71
Voraohubkaeten Stahl 40X
GOST 4543-71 0,42
A Aoier 40X
Boite des avanoes
GOST 4543-71
Caja de transmisionea Aoero 40X
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
D GOST 1050-60 2.05
G Bolte des avanoea Aoier 45
GOST 1050-60
Caja de transmisionea Acero 45
GOST 1050-60
Коробка подач Сталь 40X
ГОСТ 4543-71
Feed gearbox Steel 40X
GOST 4543-71
Vorsohubkasten Stahl 40X
GOST 4543-71 0,62
I Boite des avances Aoier 40X
GOST 4543-71
Caja de transmislones Aoero 40X
GOST 4543-71
31
12 3 4
Шестерня
Gear
Zahnrad
53 25.40.300Б 58 Pignon Engranaje
54 25.40.301Б 52, 53 Шестерня Gear Zahnrad
55 25.40.307A 57 Pignon Engranaje Шестерня Gear Zahnrad
Pignon Engranaje Шестерня Gear
Zahnrad
56 25.40.3I0A 54 - Pignon Engranaje
5 6 7 8
Коробка подач Сталь 45
ГОСТ 1050-60
”eed gearbox Steel 45
GOST 1050-60
Voraohubkasten Stahl 45
• GOST 1050-60
[ Bolte des avanoes Aoier 45 1,84
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 40X
ГОСТ 4543-71
Feed gearbox Steel 40X
GOST 4543-71
Vorsohubkasten Stahl 40X
GOST 4543-71
r Aoier 40X 2,5
Bolte des avanoes
GOST 4543-71
Caja de transmislones Aoero 4OX
GOST 4543-71
Коробка подач Сталь 40X
ГОСТ 4543-71
Feed gearbox Steel 40X
GOST 4543-71
Vorsohubkasten Stahl 40X
I GOST 4543-71 0,49
Bolte des avanoes Aoier 40X
GOST 4543-71
Caja de transmislones Aoero 40X
GOST 4543-71
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60 2,54
I
Bolte des avanoes Aoier 45
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
- 32 -
I 1 2 3 4
Шестерня Gear Zahnrad
57 25.40.3IIA 51 Pignon Engranaje Шестерня Gear Zahnrad
58 25.40.3I2A 56 Pignon Engranaje Шестерня Gear Zahnrad
59 25.40.314Б 60 Pignon Engranaje
5 6 ! 7 | 8
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60
1 Bolte des avanoes Aoler 45 1,81
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60
I Bolte des avanoes Aoler 45 2,3
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60
1 Bolte des avanoes , _ 11ob Aoler 45
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
эз
I 2 3 4
Шестерня
Gear
Zahnrad
60 25.40.315Б 63, 67 pignon
Engranaje
Шестерня
Gear
Zahnrad
61 25.40.317Б 62, 66
Pignon
Engranaje
Шестерня
Gear
Zahnrad
62 25.4*0.318Б 61, 65
Pignon
Engranaje
5 6 7 8
2 Коробка подач Feed gearbox Vorsohubkasten Boite des avanoes Caja de transmislones Сталь 40X ГОСТ 4543-71 Steel 40X GOST 4543-71 Stahl 40X GOST 4543-71 Aoier 40X GOST 4543-71 Aoero 40X GOST 4543-71 1,02
2 Коробка подач Feed gearbox Vorsohubkasten Boite des avanoes Caja de transmislones Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 1,06
2 Коробка подач Peed gearbox Vorsohubkasten Boite des avanoes Caja de transmislones Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 2,1
- 3>
I 2 1 3 4
63 25.40.323Б 64 Шестерня Gear Zahnrad 2
64 25.40.333B 44 Pignon Engranaje Шестерня Gear Zahnrad ]
65 25.40.336A 68 Pignon Engranaje Шестерня Gear Zahnrad I
66 25.40.367A 49 Pignon Engranaje Вал-шестерня Shaft-gear Welle-Zahnrad I
Arbre-pignon
Eje-engranaje
5 6 7 8
Коробка подач Сталь 45
ГОСТ 1050-60
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60 3,81
Bolte des avanoes Aoier 45
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 45
ГОСТ 1350-65
Feed gearbox Steel 45
GOST 1050-60
Vorsohubkasten Stahl 45
GOST 1050-60 2,1
Bolte des avanoes Aoier 45
GOST 1050-60
Caja de transmislones Aoero 45
GOST 1050-60
Коробка подач Сталь 4O.<
ГОСТ 4543-71
Feed gearbox Steel 40X
GOST 4543-71
Vorsohubkasten Stahl 40X
GOST 4543-71 0,22
Bolte des avanoes Aoier 40X
GOST 4543-71
Caja de transmislones Aoero 40X
GOST 4543-71 ♦
Коробка подач Сталь 40X
ГОСТ 4543-71
Feed gearbox Steel 4OX
GOST 4543-71
Vorsohubkasten Stahl 40X
GOST 4543-71 3,57
Bolte des avanoes Aoier 40X
GOST 4543-71
Caja de transmislones Aoero 40X
~ 35 -
I 1 2 3 4
67 25.40.368A 59 Вал-шестерня Shaft-gear Y/elle-Zahnrad Arbre-pignon Eje-engranaje Гайка Nut Mutter I
68 16.50.159 104 Ecrou 2
Tueroa
5 6 | 7 8
Коробка подач Сталь 40Х
ГОСТ 4543-71
Feed gearbox Steel 4ОХ
GOST A543-71
Vorsohubkasten Stahl 40X
GOST 4543-71 3,53
Bolte des avanoes Aoler 40X
GOST 4543-71
Caja de transmleiones Acero ДОХ
GOST 4543-71
Поперечина Бронза
Бр.ОЦС5-5-5
ГОСТ 613-65
Сталь 35
ГОСТ 1050-60
Cross rail Bronze
БР.0ЦС5-5-5
GOST 613-65
Steel 35
GOST 1050-60
Querbalken Bronze
Бр.0ЦС5-5-5
GOST 613-65
Stahl 35
GOST 1050-60
Traverse Bronze 0,66
БР.0ЦС5-5-5 1,18
GOST 613-65
Ad er 35
GOST 1050-60
Transversal Bronce
Бр.0ЦС5-5-5
GOST 61 3-65
Acero 35
GOST 1050-60
36 -
I 2 3 4
Винт ходовой
69 12.50.202 Screw Sohraube
120 Vis Tornillo
70 16.50.218 120 Винт ходовой Screw Sohraube
71 16.50.221 75 Vis Tornillo Шестерня Gear Zahnrad I
Pignon Engranajje
5 6 7 I 8
I Поперечина Cross rail Querbalken Traverse Transversal Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 29,0
[ Поперечина Cross rail Querbalken Traverse Transversal Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45 GOST 1050-60 Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60 29,3
Поперечина Cross rail Querbalkcn ' Traverse Transversal - Сталь 40X ГОСТ 4543-71 Steel 40X GOST 4543-71 Stahl 40X GOST 4543-71 Aoier 40X GOST 4543-71 Aoero 40X GOST 4543-71 0,6
- 37 -
1 2 3 4 5
Колесо червячное
Worm wheel
Schneckenrad
72 16.57.151 161 I
Roue h<Slicoidale
Rueda de tornillo
sin fin
Винт
Screw
Sohraube
73 16.57.201 116 Vis 2
Tornillo
Полумуфта
Half-olutoh
KupplungshUlfte
74 16.57.234 117 3
Demi-accouplement
Semioupla
6 7 8
Механизм перемещения поперечины Бронза Бр. 0Ф1О-1 Чугун СЧ21-40 ГОСТ 1412-70
Cross rail.raising mechanism Bronze Бр. 0Ф1О-1 Cast-iron (И21-40 GOST 1412-70
Querbalkenverstellvorriohtung Bronze Бр. 0Ф10—I 1,4/1,8 Gusseisen 0121-40 GOST 1412-70
Mdcanisme de d^plaoement de la traverse Bronze Бр. 0Ф10-1 Ponte 0121-40 GOST 1412-70
Meoanismo de desplazamiento de transversal Bronoe Бр. 0Ф1О-1 Hierro fundido 0121-40 GOST 1412-70
Механизм перемещения поперечины Сталь 45 ГОСТ 1050-60
Cross rail raising mechanism Steel 45 GOST 1050-60
Querbalkenverstellvorriohtung Stahl 45 GOST 1050-60
M^oanisme de d4plaoement de la traverse Acier 45 17,76 GOST 1050-60
Meoanismo de desplazamiento de transversal Acero 45 GOST 1050-60
Механизм перемещения поперечины Сталь 45 ГОСТ 1050-60
Cross rail raising mechanism Steel 45 GOST 1050-60
Querbalkenverstellvorriohtung Stahl 45 GOST 1050-60 1.3
M^canisme de d£placement de la traverse Acier 45 GOST 1050-60
Meoanismo de desplazamiento de transversal Acero 45 GOST 1050-60
38 -
I
2 3 4
Полумуфта
Half-olutoh
Kupplungshfilfte
75 16.57.207 117 Demi-aooouplement Semioupla
Червяк Worm
76 16.57.208, 102 Schneoke Vis sans fin Tornillo sin fin
Гайка
Nut
Mutter
77 I6.66.I93A 93 Eorou
Tueroa
5 6 7 8
Механизм перемещения поперечины Cross rail raising mechanism Сталь 45 ГОСТ 1050-60 Steel 45 GOST 1050-60 Stahl 45
Querbalkenverstellvorrichtung
I Mdcanisme de ddplacement de la traverse Meoanismo de desplazamiento de transversal GOST 1050-60 0,78 Acier 45 GOST 1050-60 Acero 45 GOST 1050-60
Механизм перемещения поперечины
Cross rail raising mechanism
Querbalkenverstellvorrlchtung
Mdcanisme de d4placement de la traverse
Mecanismo de desp.lazamiento de transversal
Сталь 45
ГОСТ 1050-60
Steel 45
GOST 1050-60
Stahl 45
GOST 1050-60
Acier 45
GOST 1050-60
Acero 45
GOST 1050-60
1,8
Суппорт боковой Side head Бронза Bronze Бр. 0Ф10-1 Бр. 0Ф10-1
Seitensupport Bronze Бр. 0Ф10-1
I Chariot lateral Bronze Бр. 0Ф1О-1 2,14
Soporte lateral Bronce Бр. ОМ 0-1
- 39 -
12 3
4 5
. Шестерня
Gear
Zahnrad
78 16.66.226 96, 101 4
Pignon
Engranajje
Винт ходовой
Screw
Sohraube
79 16.66.234 182 I
Vis
Tornillo
Шестерня
Gear
80 16.66.246 89, 91 Zahnrad 2
Pignon
Engranaje
6 7 8
Суппорт боковой. Механизм ручного переме- Сталь 45
щения суппортов ГОСТ 1050-60
Side head. Heads manual traverse mechanism Steel 45
GOST 1050-60
Seitensupport. Supporthandverstellvorriohtung Stahl 45
GOST 1050-60
Chariot lateral. M4oanisme de d£placement h main des chariots Soporte lateral. Meoanismo del desplazamiento a mano de los soportes Aoier 45 GOST 1050-60 Aoero 45 GOST 1050-60
Суппорт боковой Сталь 45
ГОСТ 1050-60
Side head Steel 45
GOST 1050-60
Seitensupport Stahl 45 TO П
GOST 1050-60 LZ’U
Chariot lateral Aoier 45
GOST 1050-60
Soporte lateral Aoero 45
GOST 1050-60
Суппорт боковой Сталь 45
ГОСТ 1050-60
Side head Steel 45
GOST 1050-60
Seitensupport Stahl 45 q
GOST 1050-60
Chariot lateral Aoier 45
GOST 1050-60
Soporte lateral Acero 45
GOST 1050-60
- 40 -
I 2 3 4 1
Шестерня Gear Zahnrad
81 16.66.247 90, 92 Pignon Engranaje Шестерня Gear Zahnrad 2
82 16.66.261 85 Pignon Engranaje Шестерня Gear Zahnrad X
83 16.66.263 84 Pignon Engranaje 2
5 6 7 8
Суппорт боковой Сталь 45 ГОСТ 1050-60
Side head Steel 45 GOST 1050-60
Seitensupport Stahl 45 GOST 1050-60 0,65
Chariot lateral Acier 45 GOST 1050-60
Soporte lateral Aoero 45 GOST 1050-60
Суппорт боковой Сталь 45 ГОСТ 1050-60
Side head Steel 45 GOST 1050-60
Seitensupport Stahl 45 GOST 1050-60 1,8
Chariot lateral Aoier 45 GOST 1050-60
Soporto lateral Aoero 45 GOST 1050-60
Суппорт боковой Сталь 45 ГОСТ 1053-60
Side head Steel 45 GOST 1050-60
Sei tensupport Stahl 45
GOST 1050-60 0,27
Chariot lateral Aoier 45 GOST 1050-60
Soporte lateral Acero 45 GOST 1050-60
- 41
I 2 3 4 5
84 16.66.327 180 Винт ходовой Screw Sohraube I
85 16.650.I5IA 215 Vis Tornillo Гайка Nut Mutter Йогой I
Tuerca
6 7 8
Суппорт боковой Сталь 45 ГОСТ 1050-60
Side head Steel 45 GOST 1050-60
Seitensupport Stahl 45 GOST 1050-60 19,0
Chariot lateral Aoier 45 GOST 1050-60
Soporte latorul Aoero 45 GOST 1050-60
Суппорт вертикальный Бронза Бр.ОЦС5-5-5 ГОСТ 613-65 Bronze БР.0ЦС5-5-5
Vertical head GOST 613-65 Огаль45 ГОСТ 1050-60 Steel 45 GOST 1050-60
Querbalkensupport Bronze БР.0ЦС5-5-5 GOST 613-65 Stahl 45 GOST 1050-60
Chariot vertical Bronze БР.0ЦС5-5-5 GOST 613-65 Aoler 45 GOST 1050-60 0,32/2,15
Soporte vertical Bronoe Бр.0ЦС5-5-5 GOST 613-65 Acero 45 GOST 1050-60
42 -
I 2 3 4 5
86 16.650.152 НО Шестерня Gear Zahnrad Pignon I
87 16.650.153 76 Engranaje Гайка Nut Mutter Йогой I
88 I6.650.I66A 83 Tueroa Гайка Nut Mutter Korou I
89 I6.650.202A 208 Tueroa Винт Screw Sohraube
93 I6.650.204A 213 Vis Tornillo ВИНТ Screw Sohraube i - I
Vis Tornillo
6 7 8
Суппорт вертикальный Бронза Бр. ОФЮ-I
Vertical head Bronze Бр. ОФЮ-I
Querbalkensupport Bronze Бр. ОФЮ-I О Л
Chariot vertical Bronze Бр. ОФЮ-I 4 ,4
Soporte vertical Bronoe Бр. ОФЮ-I
Суппорт вертикальный Бронза Бр. ОФЮ-I
Vertical head Bronze Бр. ОФЮ-I
Querbalkensupport Bronze Бр, ОФЮ-I
Chariot vertical Bronze Бр. ОФЮ-I 3,4
Soporte vertical Bronoe Бр. ОФЮ-I
Суппорт вертикальный Бронза Бр. ОФЮ-1
Vertical head Bronze Бр. ОФЮ-1
Querbalkensupport Bronze Бр. ОФЮ-1
Chariot vertical Bronze Бр. ОФЮ-1 3,4
Soporte vertical Bronoe Бр. ОФЮ-1
Суппорт вертикальный Сталь 45
ГОСТ 1050-60
Vertical head Steel 45
GOST 1050-60
Querbalkensupport Stahl 45
[ GOST 1050-60 16,4
Chariot vertical Aoier 45
GOST 1050-60
Soporte vertical Aoero 45
GOST 1050-60
Суппорт вертикальный Сталь 45
ГОСТ 1050-60
Vertical head Steel 45
GOST 1050-60
Querbalkensupport Stahl 45
GOST 1050-60 3,3
Chariot vertical Acier 45
GOST 1050-60
Soporte vertical Aoero 45
GOST 1050-60
- 43 -
I 2 i 3 4
Винт Screw Sohraube
91 16.650.206 214 Vis Tornillo Вал-шестерня Shaft-gear Welle-Zahnrad
92 16.650.2I2A 114 Arbre-pignon Eje-engranaje Вал-шестерня Shaft-gear Weile-Zahnrad
93 16.650.215 81 Arbre-pignon Ejje-engranaje Шестерня-гайка Gear-nut Zahnrad-Mutter I
94 16.650.216 113 Pignon-ёсгои Engranaje-tuerca I
5 6 7 8
Суппорт вертикальный Сталь 45
ГОСТ 1050-60
Vertical head Steel 45 GOST 1050-60
Querbalkensupport Stahl 45
I Chariot vertical GOST 1050-60 Acier 45 GOST 1050-60 6,2
Soporte vertical Aoero 45
Суппорт вертикальный Сталь 25ХГТ ГОСТ 4543-71
Vertical head Steel 25ХГТ GOST 4543-71
Querbalkensupport Stahl 25ХГТ
[ Chariot vertical GOST 4543-71 Aoier 25ХГТ GOST 4543-71 1,5
Soporte vertical Aoero 25ХГТ GOST 4543-71
Суппорт вертикальный Сталь 45 ГОСТ 1053-60
Vertical head Steel 45 GOST 1050-60
Querbalkensupport Stahl 45 GOST 1050-60 2,4
Chariot vertical Aoier 45 GOST 1050-60
Soporte vertical Aoero 45 GOST 1050-60
Суппорт вертикальный Сталь 45 ГОСТ 1050-60
Vertical head Steel 45 GOST 1050-60
Querbalkensupport Stahl 45 GOST 1050-60 1,2
Chariot vertical Acier 45 GOST 1050-60
Soporte vertical • Acero 45 GOST 1050-60
I 1 2 3 4
95 I6.650.2I7A 115 Шестерня Gear Zahnrad
96 16.653.220 79, 80 Pignon Engranaje Шестерня Gear Zahnrad 2
97 IG.650.223 III Pignon Engranaje Червяк Worm Sohnecke I
Vis sans fin Tornillo sin fin
5 6 7 8
Суппорт вертикальный Сталь 25ХГТ
ГОСТ 4543-71
Vertical head Steel 25ХГТ
GOST 4543-71
Querbalkensupport Stahl 25ХГТ
I GOST 4543-71 3,46
Chariot vertical Acter 25ХГТ
GOST 4543-71
Soporte vertical Aoero 25ХГТ
GOST 4543-71
Суппорт вертикальный Сталь 45
ГОСТ I050-6J
Vertical head Steel 45
GOST 1050.60
Querbalkensupport Stahl 45
GOST 1050-60 2,76
Chariot vertical Acier 45
GOST 1050-60
Soporte vertical Aoero 45
GOST 1050-60
Суппорт вертикальный Сталь 40X
ГОСТ 4543-71
Vertical head Steel 40X
GOST 4543-71
Querbalkensupport Stahl 40X T Л
GOST 4543-71 1
Chariot vertical Aoier 40X
GOST 4543_71
Soporte vertical Aoero 40X
GOST 4543-71
- 45 -
I 2 3 4
Шестерня
Gear
Zahnrad
98 16.650.224 199 Pignon
Engranaje
Шестерня
Gear
Zahnrad
99 16.650.225 108 Pignon
Engranaje
Шестерня
Gear
Zahnrad
100 £6.650.226 £07 Pignon 1
Engranaje
5
6
7
8
Суппорт вертикальный Сталь 40X ГОСТ 4543-71
Vertical head Steel 40X
GOST 4543-71
Querbalkensupport Stahl 4OX
I GOST 4543-71 0,94
Chariot vertical Acier 40X
GOST 4543-71
Soporte vertical Aoero 40X
GOST 4543-71
Суппорт вертикальный Vertical head Сталь 45 ГОСТ 1050-60 Steel 45
Querbalkensupport GOST 1050-60 Stahl 45
I Chariot verti cal GOST 1050-60 Aoier 45 0,78
Soporte vertical GOST 1050-60 Aoero 45 GOST 1050-60
Суппорт вертикальный
Vertical head
Querbalkensupport
Chariot vertical
Soporte vertical
Сталь 45
ГОСТ 1050-60
Steel 45
GOST 1050-60
Stahl 45
GOST 1050-60
Acier 45
GOST 1050-60
Aoero 45
GOST 1050-60
0,72
- 46 -
I 1 2 3 4
101 16.650.230 112 Рейка Rack Zahnstange Cr^maillfere Listdn Шестерня Gear Zahnrad
102 16.650.244 78, 82 Pignon Engranaje Шестерня Gear Zahnrad 2
103 16.650.339 77 Pignon Engranaje
5 6 7 8
Суппорт вертикальный Сталь 45
ГОСТ 1050-60
Vertical head Steel 45
GOST 1050-60
Querbalkensupport Stahl 45
I GOST 1050-60 2,5
Chariot vertical Acier 45
GOST 1’050-60
Soporte vertical Aoero 45
GOST 1050-60
Суппорт вертикальный Сталь 45
ГОСТ 1050-60
Vertical head Steel 45
GOST 1050-60
Querbalkensupport Stahl 45
GOST 1050-60 0.78
Chariot vertical Acier 45
GOST 1050-60
Soporte vertical Acero 45
GOST 1050-60
Суппорт вертикальный Сталь 45
ГОСТ 1050-60
Vertical head Steel 45
GOST 1050-60
Querbalkensupport Stahl 45
GOST 1050-60
Chariot vertical Acier 45
GOST 1050-60
Soporte vertical Acero 45
GOST 1050-60
- 47 -
ЧЕРТЕ®!
DRAWINGS
ZBICHNUNGEN
DESSINS
PLANOS
Rz20
Rz20 1>25‘
2*45°
Т8Ч tif,8...2l2:HRC48...52
НВ 240...280.
2. Неуказанные предельные отклонения
меров: валов - по Во, остальных -
С.'Л8
1*45°
2 Фаски
RZM
"ТТэ
Число зубьев 30
1 Исходный контур ГОСТ 13755-68
! Коэффициент смещения исходного контура 0
; Степень точности по ! ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 26.77-0.05
, Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание . длины общей нориали 0,024
! Допуск на ко- j лебания из- I мерительного межцентрово- го расстоя- ния за оборот колеса 0,08
на одном зубе 0,036
Пятно контак- та о зубьями эталонного зубчатого колеса по высоте не менее 45%
по длине не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 75
Обозначение чертежа сопряженного колеса 16.15.210
раз- Условное обозначение 1 _ отверстия по ГОСТ 1139-58]D6x26x30A* ст3
по Число зубьев | 6
Д п/п детали по-чертежу руководства Заводской № детали
I 28 16.15.208
50 -
I. FIB 240;..280.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
™8
Rz^O v (у)
"Модуль 2,5
Числ( ИСХОД з зубьев 56
тный контур ГОСТ 15755-68
.Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.7-Х
Длина общей нормали 49.78^.66
Допуск на радиальное биение зубчатого венца 0,358
Допуск на колебание длины общей нормали 3,356
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 3,095
на одном зубе 3,056
Пятно контак- та с зубьями эталонного зубчатого колеса Допуск на Hanj зуба по высоте не менее 45%
по длине не менее 63%
авление 9,017
Диаметр делительной окружности 140
Обозначение чертежа сопряженного колеса 16.15.208
Условное обозначение от- верстия по ГОСТ 1159-58 D8x56x40A•U3
Число зубьев 8
№ п/п № детали по чертежу руководства Заводской Я детали
2 29 16.15.210
51
Z78,27-afis
I. Острие кромки на торцах зубьев приту-
пить феской 1x45°.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
с?л8.
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр.'
4. * Размеры для справок
и
Модуль тпптушк |Ч 1. 4,4
Число .зубьев . __15
Тип зуба . Круговой
Угол наклона зуба в се- редине зубчатого веыца 35°
Направление! зуба Павла
.Исходным дон тур . ГОСТ 16202-70
Коэффициент смещения _доходного контура 0
Угол делительного конуса 45°
Угол конуса впадин 40°9«
Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном. сечении.... ц ья-0.08
измерительная высота 3,48
Допуск на радиальное _ бяение_зубчатого венца 0,065
Допуск на погрешность . „обката 240"
Допуск на разность ок- ружных шагов 0,027
Пятно контак- та с зубьями, парного зуб- чатого колеса , по длине [к малому модулю) не менее 5J?
по ППППТА не менее 50’S
Метод нарезания Размеры резцовой головки зубьев диаметр развод резцов номер резцов Односторонний ‘152,4 2 7 1/2
Обозначение чертежа сопряженного колеса 16.15.213
Условное обозначение вала по ГОСТ 1139-58 Э8х36х40С- 8Т С
Число зубьев - В
т п.п й детали по чертежу руководства Заводской № детали
3 30 I6.I5.2II
- 52
ФЗОА
[. JIB 243...280.
2. Неуказанные предельные отклонения раз-
меров: валов - по В«, остальных - ко
см8
- 53 -
WO
Модуль 2,5
Число зубьев 36
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали *’^-0,05
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,03
Допуск на коле- бания измери- за оборот колеса 0,085
тельного мех- центрового рас- стояния на одном зубе 0,036
Пятно контакта с зубьями эта- по высоте
не менее 45%
лонного зубча- того колеса • по длине не менее 60%
Допуск на напра зуба злоние 0,017
Диаметр делительной окружности 90
Обозначение чертежа сопряженного колеса I2.I5.2C3
Условное обозначение отверстия по ГОСТ 1139-58 D6x26x30A-(T3
Число зубьев 6
Я» п.п Я» детали по чертежу, руководства Заводской Ш детали
4 28 12.15.212
R2Z0
-—
TB4h 1.2... 2,2, HRE 48... 52
раз-
no
ИВ 240...280.
2. Неуказанные предельные отклонения
меров: валов - по В?, остальных -
см8
|Z|g,g4|/l
1*45°
Зфаски
Rz40 V W
Модуль 2,5
Число зубьев 54
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ £643-56 Ст.7-Х
Длина общей нормали *9.71-0,06
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
допуск на коле- бания измери- тельного меж- центрового рас- стояния за оборот колеса 0,095
на одном зубе 0,036
Пятно контакта с зубьями эта- лонного зубча- того колеса по высоте не менее 45%
по длине не иенее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 135
Обозначение чертежа сопряженного колеса 12.15.212
Условное обозначение отверстия по ГОСТ 1139-58 D8x36x40A*Uj
Число зубьев 8 ।
Нг п.п. № детали по чертежу руководства Заводской № детали
5 29 12.15.213
- 54 -
(bits'll-0,07
I. Острые кромки притупить на торцах
зубьев феской 1x45°.
2. Неуказанные предельные отклонения раз-
меров: валов - no By, остальных - по
см8.
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр.
4. Шестерню обкатать с деталью й
I6.I5.2II и сдавать комплектно.
5. Смещение пятна контакта с середины зу-
ба допускается только к вершине дели-
тельного конуса.
6. Подобрать парные колеса по мину кон-
такта и по бесшумности.
7. * Размеры для справок
- 55 -
RzW
V (х/)
Модуль торцовый 4,31
Число зубьев 1г
Тип зуба Круговой
Угол наклона зуба в се- редине зубчатого венца Направление зуба 35° Правое ГОСТ 16202-73
исходным контур
Коэфлициент смещения
исходного контура Угол делительного 45°
конуса Угол конуса впадин 40°3’
Степень точности по СТ.8-9Х
ГОСТ 1758-56 Толщина зуба по хорде
6>77-0,И
в нормальном сечении Измерительная высота
4,4
до хорды
допуск не радиальное биение зубчатого ренцэ 3,065
Допуск на погрешность 240"
обката
Допуск на разность ок- 0,327
рутных шагов
Пятно контак- та с ЗУбЬЯМИ парного зуб- по длине (к малому модуля) -Г/ не менее о0/> не менее 50$
чатого колеса высоте
метод нарезания зубьев Односторонний
диаметр 152,4
Размеры развод Г
резцовой резцов
головки номер резцов 7 1/2
Обозначение чертежа 16.15.211
сопряженного колеса
I Условное обозначение от- верстия по ГОСТ ±138-58 D8x3G.<4JA • UTj
Число зубьев “5“
п/п 15 детали по чертежу руководства заводской детали
о 31 IC.L5.2E9
8 218,7-о.ов
Rz40 м
.Модуль ТОРЦОВЫЙ (..Число зубьев 7,5 2ё
_ВШ_зуба . . Круговой
Угол наклона зуба в се- 1 редине зубчатого веяна
; Евправление зуб а . Левое, „ ..
□ сходный КОНТУР ГОСТ IG202-71T
Коэффициент смещения исходного контура 0
Угол делительного конуса 45°
Угол конуса впадин Т2°3’
Степень точности по : тот T7SR-56 CT.7-JK
Толщина зуба по хорде в нормальном сечении 9’45Zj!25
। Измерительная высота 1 ДО ХОРДЫ . G.54
1 Допуск на радиальное । биение зубчатого венца 1 Допуск на погрешность | обката 0,07 70'
. Допуск на разность ок- ружных шагов 0,027
Пятно контак- । та с зубьями парного зуб- чатого колеса по длине (к малому модулю) не менее 43Х
• по высоте не менее 40%
Метод нарезания зубьев Односторонний
1 Размеры резцовой головки диаметр, развод резцов номер резцов Г304,8 1,5 7 1/2
Обозначение чертежа сопряженного колеса 16.30.234
Условное обозначение от- верстпч по ГОСТ 113У-и8 DIJx82xS8A*Uj
Число зубьев 10
1. Острые кромки на торцах зубьев приту-
пить ряской ),5х45°.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
«8-
3. Размеры для справок
п.п. й детали по чертежу руководства Заводской * детали
7 23 16.2I.20IA
- 56 -
I. НВ 240...280.
2. Острые кромки на торцах зубьев приту-
пить фаской 1x45°.
5. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
см8.
4. Овальность и конусообразность поверх-
ности А не болоо половины допуска на
диаметр.
5. * Размеры для справок
RzkO
V (V)
МОДУЛЬ торцовый 5,5
число зубьев . _
Тип зуба .ЛХУГ.РДбЙ. . .
Угол наклона зуба в се- 35°
редине зубчатого венца
Направление, зуба Исходный контур'
Коэррицйент смещения о
исходного контура . .
Угол делительного 36°52’
конус.а .
Угол конусавпадин
Степень точности по
ГОСТ 1758-56
1олцина зуба по хорде 7 28“ч’п^
. в нормальном сечении -Э.2Э
Измерительная высота 4 49
до корцы _
допуск на радиальное □ 058
биение зубчатого венца
Допуск на погрешность 95"
обката
Допуск на разность ок- J 021
ручных шагов
Пятно контак- (Ямалом? та с зубьями р*{ парного зуб- I М°ДУЛЮ> не менее 40;?
чатого колеса | вы“°те не менее 4ЭХ
Метод нарезания зубьев Односторонний
диаметр 228,6
Размеры развод т
резцовой резцов
головки номер 7 1/2
резцов
Обозначение чертежа 16.21.212
сопряженного колеса
.'г п/п Я детали по чертежу руководства Заводской .7 детали
8 22 16.21.206Б
- 57 -
Неуказанные предельные отклонения
размеров: валов - по By, остальных - по
см8
V м
Модуль нормальный 5
Число зубьев 50
Угол наклона зуба 12°28’
Направление зуба Правое
Исходный контур ГОСТ I5755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1645-56 Ст.6-Х
Длина общей нормали 95’53-0,05
Допуск на радиальное биение зубчатого венца 0,045
Допуск на колебание длины общей нормали 0,03
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,016
Пятно контакта с зубьями эта- по высоте не менее 50%
лонного зубча- того колеса по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 256,04
Обозначение чертежа сопряженного колеса I6.2I.208A
Условное обозначение отверстия по ГОСТ 1159-58 Т)Юх1О2Х108А*и, 2
Число зубьев 10
№ п.п. № детали по чертежу руководства Заводской № детали
9 19 I6.2l.207E
- 58 -
Нитроцементировать h0.9... 1,3;HRC56...60
/ 0,02 А
Нг20
б
'N 0.63.
0.63.
ш
45'
62
77
225
шшггл
25
8f
о
1.25,
2,5
p 2+0.25
2»Ч5а
5срасок
^1 ®
I. 1еуказан.чые предельнЕС отклонения тг.з-
мсров: отвегст'И - по А?, волов - по
В?, остальных - по ЗМ8.
2. Овальность и хонусообгозяость говерх-
посте: Г и < не более по.товпШ! аотг;с-
кв н? гдэчетг
- УЗ -
Rz40/ v м
Зубчатые венцы Г
'.'.одуль_пормальный _ Число зубьев ц5 '40 3 38
Угол наклона зуба Направление зуба Исходный контур 12и28' —
Левое —
ГОСТ 1375 5-68
Коэффициент смещения исходного контура 0 . 0
Степень точное: ГОСТ 1643-56 и по калл Ст. 6-Х Ст. 8-Х
Длина общей но{ 69«26-з.05 4I.3I-J.07
Допуск на колебание длины общей нормали з,оз 3,348
Допуск на радиальное биение зубчатого венца 0,045 3,38
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 3,153
на о зу дном бе я 0,045
Предельные отклонени основного шага ±э,оп -
Допуск на про:яль 3,016 -
Гятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 501 не менее 40$
по длине не менее 73.’ не менее 53$
Допуск на направление зуба 3,315 3,921
Диаме тр де ли те пь.чой окружности 234,83 114
Обозначение чертежа сопряженного колеса I6.2I.2J7A ’5.21.217
п/п й детали по чертежу руководства саводскол й детали
и 18 I6.2I.2J8A
A-A
I. неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по CMg.
2. Овальность
ности Б не
диаметр.
* Размер с
тали № 25.2I.228A
3.
60° 118'
припуском на пригонку по де-
и конусообразность поверх-
боле е половины допуска на
2,5,
12u°t18'
+0.25
- бо -
RzW,
Модуль нормальный 1_
Число зубьев __12£!
Угол наклона зуба 12°28’
Направление зуба Правое
Исходный контур ГОСТ 137 “Со
Коэффициент смещения исходного контура 0
г Степень точности по ГОСТ 1643-56 Ст.6-Х
; Длина, общей нормали 133,6О_;-| ,0.6
Допуск на радиальное биение зубчатого венца 0,05
; Допуск на колебание длины общей нормали 0,04
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,018
Пятно контак- та с зубьями эталонного по высоте не менее 50%
зубчатого колеса по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 'Обозначение чертежа 368,69
25.21.232
сопряженного колеса
№ п.п. № детали по чертежу руководства Заводской № детали
II 13 25.2I.209A
T84h0,8...1,2;HR048...52
WO
е»
§
60418'
15-o,i
Rz20
120418'
/ 0.04 В
болое половины допус-
сопрягаемой детали
сопрягаемой детали
2атв.012*- „ „
2отв.012**
24,5
2,5.
1*45°
5тасок
I. Неуказанные предельные отклонения раз-
меров: отверстий - по Ау, валов - по
By, остальных - по CMg.
2. Овальность и конусообразиость поверх-
ностей Б и В не
ка на диаметр.
3. * Обработать по
Л 25.2I.228A
** Обработать по
№ 25.2I.2I5A
2 g+0.25
Rz40.
Модуль нормальный 3
Число зубьев 87
Угол наклоне зуба 12°28’
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения п
исходного контура
Степень точности по Ст.6-Х
ГОСТ 1643-56
Длина облей нормали 96«77-0.05
Допуск на радиальное 0,045
биение зубчатого венца
Допуск на колебание 3,036
длины общей нормали
Предельные отклонения ±3,011
основного шаге
Допуск на профиль 0,016
Пятно кон та к-
та с зубьями эталонного высоте не менее 5СЙ
зубчатого 110 не менее 70!?
колеса ддмни
Допуск на направление 0,013
зуба
Диаметр делительной
окружности 267,3
Обозначение чертежа 25.2I.23i t
сопряженного колеса
Я» п.п. Ш детали по чертежу руководства Заводской )е детали
12 14 25.21.210
- 61
0.63 г~5
©
1x45°
5(расо к
30
TB4h0.8... 1.2;HRCkS...S2
35
—|/|а<74г| д |
>0.25
I.
2.
3.
припуском на пригонку по
25.21.228Л
7*
'8-
и конусообразпосгь поверх-
более половины допуска на
25,5
2.5
R(20
1,25. — .
Неуказанные предельные отклонения раз-
меров: отверстий - по А7, валов - по
В7, остальных - по СМ.
Овальность
пости Б не
диаметр.
* Размер с
детали №
№0
Модуль нормальный 3
:1исло зубьев 84
Угол наклона зуба Г2°28‘
Направление зуба Исходный контур Левое
ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 С г, 6-Х
Длина общей нормали Э6«61-О.35
i допуск на радиальное биение зубчатого венца 3,045
; Допуск на колебание длины общей пориали 3,036
Предельные отклонения основного шага ±3,011
Допуск на профиль L . 3,316
' Пятно контак- | та с зубьями эталонного по высоте не менее 50*
' зубчатого I колеса ПО длине не менее 7С$
Допуск на направление зуба 0,313
Диаметр делительной _ окружности 258,09
Обозначение чертежа сопряженного колеса 25.21.226
Й п.п. Й детали по чертежу руководства Заводской й детали
13 8 25.2I.2II
~ 62 -
0202,87-0.07
I. IE 240...280.
2. Острые кромки на торцах зубьев приту-
пить фаской 1x45°.
3. Неуказанные предельные отклонения раз-
меров: отверстия - по А?, валов - по
13?, остальных - по C.'dg.
4. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр.
5. * Размеры для справок
RZ4O
Модуль тогповцй , 5.5
~ Число зубьев ... . .36 „
Тип зуба .Круговой
Угол наклона зуба в се- редине зубчатого веши . 35°
Направление avda . _ . Левое
' -ИСХОДНЫЙ КОНТУР ЮСД1Л 6^12-73...
Коэййициент смещения исходного контура 0
Угол делительного конуса 53 °8*
Угол конуса впадин 50°20>
Степень точносп ГОСТ 1758-56 по Ст.7-Х
Толщина зуба по хорде в нормальном сечении 7.28^|
Измерительная высота до хорды _ ... 4,48
допуск на радиальное биение зубчатого венца 0,358
допуск на погрешность . обката 95"
допуск на разность ок- гу-:ных шагов 3,021
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю) не менее 40%
ШУ высоте не менее 40%
Метод нарезания зубьев Односторонний
диамегр 228,6
Размеры резцовой развод резцов 1,5
головки номер резцов 7 1/2
i Обозначение чертежа । сопряженного колеса _ 16.21.236Б
Условное обозначение от- верстия по ГОСТ II39-58 D8x82x8tA-U^
| Число зубьев 8
№ п.п. It? детали по чертежу руководства Заводской й детали
14 27 16.21.212
- 63 -
A-A
35
1*45°
5<расок
22
\~-\/\o.(M\ 51
2,5
и конусообразноегь поверх-
более половины допуска на
припуском на пригонку по
25.21.228А
ТВЧ h0.8...1,2; HRC48...52
0.63 2’5.
28'
лГ
S i
24,5
15-0.1
Rz20
1,251.
I. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В7, остальных - по CMg.
2. Овальность
ности Б не
диаметр.
3. * Размер с
детали №
2 д +0.25
RZM
Модуль нормальный 3
Число зубьев 75
Угол наклона зуба 12°28»
Направление зуба Правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по | ГОСТ 1643-56 Ст.6-Х
, Длина общей нормали 87,35-3.05
Допуск на радиальное j биение зубчатого венца 0,045
1 Допуск на колебание длины общей нормали 0,03
Предельные отклонения основного шага ±0,011
. ..... - ‘ — ' Допуск на профиль 0,016
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50?
по длине не менее 70?
Допуск на направление зуба 0,013
Диаметр делительной окружности 230,44
Обозначение чертежа сопряженного колеса 25.21.213
•
№ п.п. № детали по чертежу руководства Заводской № детали
15 12 25.21.212
ТвЧЬ0,8... 1,2;НИС 48... 52
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
СМ8
Модуль нормальный 3
Число зубьев 75
Угол наклона зуба 12°28’
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
' Длина общей нормали 87’55-0.05
Допуск на радиальное ' биение зубчатого венца 0,045
; Допуск на колебание длины общей нормали 0,03
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,016
Пятно контак- та с зубьями эталонного зубча того колеса по высоте не менее 50$
по ’ длине не менее 70$
Допуск на направление зуба 3,013
Диаметр делительной окружности 230,14
Обозначение чертежа сопряженного колеса 25.21.212
Условное обозначение от- верстия по ГОСТ 1139-58 D8x52x60A*П5
Число зубьев 8
Я fc детали по чертежу руководства Заводской № детали
16 9 25.21.213
- 65 -
I. НЮ 48...52.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по CMg.
3. Овальность и конусообразносгь поверх-
ности Б не более половины допуска на
диаметр.
4. * Размер с припуском, обработать по
деталям № 25.2I.228A и 25.2I.229A,
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба 12°28>
Направление зуба Левое
Исходный контур ГОСТ 13755-68
[ Коэффициент смещения исходного контура 0
; Степень точности по ГОСТ 1643-56 ' t» Ст.6-Х
1 Длина общей нормали 69,I2_Ji09
। Допуск на радиальное биение зубчатого венца 0,038
. Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,314
Пятно контак- та с зубьями эталонного ! зубчатого колеса по высоте не менее 50$
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопряженного колеса 25.21.231
№ п.п. № детали по чертежу руководства Заводской № детали
17 21 25.21.214
. 45
2*45'
RZ20/
V 1.25
2*45
71
86
94
3.
4.
и конусообразность поверх-
более половины допуска на
припуском, обработать по
25.21.210
ZZZZZZZ
1*45"
5 фасок
52>o
Rz20
ZZZZZZ1
Кг40
Модуль 3
Число зубьев 108
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Диаметр измерительных роликов 5,01
Размер по роликам 317,616+0>38
Допуск на радиальное биение зубчатого венца 0,08
Допуск на ко- лебания изме- рительного межцентрового расстояния за оборот колеса 0,115
на одном зубе 0,045
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45$
по длине не менее 60%
Обозначение чертежа сопряженного колеса 25.21.238
I. НДС 48...52.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по CMg.
Овальность
ности Б не
диаметр.
* Размер с
детали й
№ п.п. № детали по чертежу руководства Заводской № детали
18 15 25.2I.215A
67
I
А-А
!8
120Qt18r
2,5,
30
цементировать hO,9...l,l;HRC55...60
35
3,4tO’3
/ 0,03 6
I
2.
3.
я конусообразносгь поверх-
более половины допуска на
в
припуском на пригонку по
25.2I.228A
1*45°
5(рисок
0,63
2,5
В 8
— S
24,5
Rz20
Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
Бу, остальных - по СМд.
Овальность
ности Б не
диаметр.
* Размер с
детали
RZHO
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба 12°28’
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 69.I2_q.q5
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопряженного колеса 25.2I.22IA
№ п.п. й детали по чертежу руководства Заводской й детали
19 ГО ' 25.21.219
2.5
R?20.
А-А
15
1.25,--
припуском обработать по де-
и конусообразность поверх-
более половины допуска на
|/| 0.04 I 5
1хб5\
fupacxu
2,2+°.25
Цементировать h0.9... 1, /;HRC55... 60
Rz20.
Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В7, остальных - по CMg.
Овальность
ности Б не
диаметр.
* Размер с
тали Ji 25.21.ЭЭ2Б
RlkO
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба Направление зуба 12°28’ Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 3
Степень точности по ГОСТ 1643-56 < Ст.6-Х
Длина общей нормали 69,12_де05
Допуск на радиальное биение зубчатого венца 0,338
1 Допуск на колебание I длины общей нормали 0,022
Предельные отклонения основного лага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50л
по длине не менее 70Х
Допуск на направление зуба 0,013
Диаметр делительной окружности 193.57
Обозначение чертежа сопряженного колеса 25.2I.224A
Й п.п. № детали по чертежу руководства Заводской № детали
20 3 25.21.22®
- 69 -
Ri20l
1*45°
Зфаски
2.5 .
цементироВать h09... I.1; HRC55... 60
—|/|С04|д I
5*45°
Зфаски
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
см8
10из(Хо.оз}
Ф52А5
Rz40
Модуль нормальный ' 3
Число зубьев 63
Угол наклона зуба 12°28’
Направление зуба Правое
Исходный контур ГОСТ 13755-68
Угол профиля исходного контура 20°
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 69,I2_0i05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 9,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по • высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,57
Обозначение чертежа сопряженного колеса 25.21.219 25.21.2I3A
Условное обозначение от- верстия по ГОСТ 1139-58 D8x52x60A• U3
Число зубьев 8
•й п.п. й детали по чертежу руководства Заводской № детали
21 6 25.2I.22IA
- 70 •
Цементировать h0.9... 1,1;HRC55...6O
A
А-А
15
30
'.'///Am
/ 0.025 5
1x05°
4 сраски
R0.3max
Rz20
2 2+0.25
(0
Модуль нормальный 3
Число зубьев 57
Угол наклона зуба 12°28>
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 68,85_j 05
Допуск на радиальное биение зубчатого венца 0,038
Допуск па колебание длины общей нормали 0,022
Предельные отклонения основного лага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,313
Диаметр делительной окружности 175,13
Обозначение чертежа сопряженного колеса 25.21.225
I. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по CMg.
2. Овальность и конусообразность поверх-
ности Б не более половины допуска на
диаметр.
* Размер с припуском обработать по де-
тали й 25.21.0Э2Б
№ п.п. te детали по чертежу руководства Заводской fe детали
22 I 25.21.222Б
- 71
A-A
Цементировать h0,9... f,1;HRC55...6O
1П5°
Асраски
Ч5/ 2,5
б Р
/ 0,025 6
припуском обработать по де-
7’
'8-
и конусообразность поверх-
более половины допуска на
2,5
VZZ7Zl\
lJ5
2 2+0,25
W
Модуль нормальный 3
Число зубьев 50
Угол наклона зуба 12°28*
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 59,68_3ir)fS
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50$
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр делительной окружности 153,62
Обозначение чертежа сопряженного колеса 25.21.22IA
I. Неуказанные предельные отклонения раз-
меров: отверстий - по А7, валов - по
В?, остальных - по СМ.
2. Овальность
ности Б не
диаметр.
3. * Размер с
тали й 25.21.002Б
si с № детали по чертежу руководства Заводской № детали
23 2 25.21.223Б
- 72 -
1x45°
Зсраска
0.63,
Шо.
Цементировать h 0.3... 1,1;HRC$S...6O
\/\0,QZS\A |
6x45°
2фаски
И |
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
см8
™зЖ)
Ф62А5
Модуль нормальный 3
Число зубьев _50
Угол наклона зуба 12°28’
Направление зуба Ппавое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 59,68_П Пс;
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0, ОН
Допуск на профиль 0,014
Пятно контак- та о зубьями эталонного зубчатого колеса по высоте не менее 50$
по длине не менее 70$
Допуск на направление зуба 0,013
Диаметр делительной окружности 153,63
Обозначение чертежа сопряженного колеса 25.2I.220A
Условное обозначение от- верстия по ГОСТ 1139-58 D8x52x60A•
Число зубьев 8
п.п. fe детали по чертежу руководства Заводской № детали
24 7 25.2I.224A
I. Зубья цементировать
ПВО 56...GO.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных
С.'Л8
(у)
Модуль нормальный 3
Число зубьев 56
Угол наклона зуба 12°28’
Направление зуба Правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 59,95_п П5
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,013
Диаметр деw:тельной окружности 172,06
Обозначение чертежа сопряженного колеса 25.21.222А
Условное обозначение от- верстия по ГОСТ 1139-58 08x52x60А• О3
Число зубьев 8
h J,8...1,0 мм;
№ п.п. № детали по чертежу руководства Заводской й детали
25 4 25.21.225
- 74 ~
080
Модуль нормальный 3
Число зубьев 42
Угол наклона зуба 12и28’
Направление зуба Правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 5О,46_о.О5
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,014
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50$
по длине не менее 70$
Допуск на направление зуба 0,013
Диаметр делительной окружности 129,04
Обозначение чертежа сопряженного колеса 25.2I.2II
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
см8
Условное обозначение от- верстия по ГОСТ 1139-58 D8x52x60A* Uj
Число зубьев 8
te п.п. № детали по чертежу руководства Заводской № детали
26 5 25.21.226
- 75 -
TB4hO,9... !,Г, HRCU8.. 52
1*45°
5фа сок
27+o.z
R,?0
I
2j5
2 fl+0.25
V (0
Модуль нормальный 3
Число зубьев 63
Угол наклона зуба 12°28'
Направление зуба Правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура •0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 69,I2_g 05
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,022
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,014
пятно контак- та с зубьями по высоте не менее 50?
зубчатого колеса по .длине не менее 70?
Допуск на направление зуба 0,013
Диаметр делительной окружности 193,54
Обозначение чертежа сопряженного колеса 25.21.214 25.21.210
I. Неуказанные предельные отклонения раз-
меров: валов - по В7, остальных - по
' см8.
2. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
№ п.п. la детали по чертежу' руководства Заводской № детали
27 20 25.21.231
Неуказанные предельные отклонения
размеров: валов - по В7, остальных - по
см8
- 77 -
'Модуль нормальный ' 3
Число зубьев ;
Угол наклона зуба 12°28’
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ IG43-5G Ст.6-Х
Длина общей нормали 32,23_ ч34
Допуск не радиальное биение зубчатого венца 0,032
Допуск на колебание длины общей нбрмали 0,019
Предельные отклонения основного лага ±0,011
Допуск на профиль 0,013
Лятдо контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50л
по длине но менее 7О£
Допуск на направление зуба 0,013
Диаметр делительной окружности 92,17
Обозначение чертежа сопряженного колеса 25.21.209
Условное обозначение от- верстия по ГОСТ 1139-58 D8x52x60A- U-j
Число зубьев 8
п.п. й детали по чертежу руководства Заводской Ш детали
28 II 25.21.232
цементировать h 0,9... 1,1
HRC55...60
I. Неуказанные предельные i
меров: отверстий - по Л,
В7, остальных - по CMg.
2. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
отклонения раз-
валов - по
Модуль 3
Число зубьев 36
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.6-Х
Длина общей нормали 4I,246_Ji04
Допуск на радиальное биение зубчатого венца 0,032
Допуск на накопленную погрешность окружного шага 3,04
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,013
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 3,013
Диаметр делительной окружности 108
Обозначение чертежа сопряженного колеса 25.2I.2I5A 25.21.239
№ п.п. № детали по чертежу руководства Заводской № детали
29 17 25.21.238
- 78 -
RziO
V м
Зубчатые венцц Т" В
.Модуль 3 3
Число зубьев 36 25
Исходный контур ГОСТ 13755-68
КоэтЛициеят смещения исходного контура 0 0
Степень точности по ГОСТ 1643-56 Ст.6-Х СТ.9-Х
Диаметр измерительных роликов - 5,01
Размер по роликам - 68,17+0,^3
Длина общей норма.™ 41’25-0.04
Допуск нс колебание длины общей нормали 0,019 -
Допуск на радиальное биение зубчатого венца 0,032 0,105
Допуск на ко- лебания из- мерительного за оборот колеса 0,058 0,26
межцентрового (на одном расстояния зубе Допуск на профиль 0,028 0,013 0,45
Пятно контак- та с зубьями эталонного по высоте ле менее 50? не менее 30?
зубчатого колеса по длине te менее 70? не менее 40?
Допуск на направление зуба 0,013 -
Диаметр целительной окружности 108 75
Обозначение чертежа сопряженного колеса 25.21.238 25.21.202
Неуказанные предельные отклонения размеров: отверстий - по А?, валов - по В?, остальных - по CiZg 1 1 1 1, 1 № п/п J5 детали по чертежу руководства Заводской № детали
30 16. 25.21.239
- 79
Rz20
90°±1У'
028
2отВ.М20-7Н
2отВ. М16-1Н
3.
4
Овальность и конусообразность поверх-
ности А не более 0,06.
55 Размер с припуском обработать по де-
тали й 12.30.012
90
(краски
5-6 (повернуто)
120°
В-В (повернуто)
Модуль нормальный 6
Число зз^Зьев 125
Угол наклона зуба 15°
Направление зуба Правое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-6-Х
Длина общей нормали 285,87_-,|08
Допуск на радиальное биение зубчатого венца 3,095
Допуск на колебание длины общей нормали 0,08
Предельные отклонения основного шага ±0,011
Допуск на профиль 0,021
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50$
по длине не менее 70$
Допуск на направление зуба 0,015
Диаметр делительной окружности 776,49
Обозначение чертежа сопряженного колеса 12.39.232
I. НВ 240...280
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
By, остальных - по СМд.
№ П.П. № детали по чертежу руководства Заводской Иг детали
31 26 £2.30.201
- 80 -
Ф88А
I. НВ 240...280.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по CMg
- 84 -
h40 V (У)
Модуль нормальный 6
Число зубьев 27
Угол наклона зуба 15°
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1758-56 Ст.7-6-Х
Длина общей нормали 4’36-ПГОК
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50%
по длине не менее 70%
Допуск на направление зуба 0,017
Диаметр делительной окружности 167,72
Обозначение чертежа сопряженного колеса I6.30.20IA
Условное обозначение от- верстия по ГОСТ 1139-58 I>I0x82x88A-U3
Число зубьев 10
№ п.п. № детали по чертежу руководства Заводской № детали
35 25 16.30.220
0 218,7-о,ов
0105
I. Острые кромки на торцах зубьев приту-
пить фаской 0,5x45°.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
см8.
3. * Размеры для справок
м
Модуль торцовый 7.5
число 3 убьев 2Й
ТИП ЗУС а . Круговой
угол наклона зуба в се- целине зубчатого венца 35°
Направление зуба .Исходный контур Правое ГОСТ 16202-70
коэффициент смеЩбйЯЯ исходного контура 0
Угол делительного конуса 45°
Угол конуса впадин 42°3’
Степень точности по „ГОСТ .1758-56 Ст.7-Х .
Толщина зуба по хорде в нормальном сечении 9 4Х“0,Т4 °’4 -0.25
Измерительная высота до хорды 6,54
Допуск биение не радиальное зубчатого венпа 0,07
Допуск на погрешность обката 70"
Допуск на разность ок- ружных шагов 0,027
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю) по высоте не менее 40% не менее 40%
Метод нарезания зубьев Односторонний
Размеры резцовой головки диаметр развод резцов номер резцов 304,8 1,5 7 1/2
Обозначение чертежа сопряженного колеса • I6.2I.20IA
Условное обозначение от- верстия по ГОСТ 1139-58 DI0x82x88A• П3
Число зубьев 10
№ п.п. № детали по чертежу руководства Заводской № детали
34 24 16.30.204
- 83 -
1. ilB 240...280.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А7, валов - по
В7, остальных - по C.Yg
Яг 40
V 00
Модуль нормальный 6
Число зубьев 25
Угол наклона зуба Ъ5-
Направление зуба Левое
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1758-56 Ст.7-6-Х
длина общей нормали
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 50$
по длине не менее 70$
Допуск на направление зуба 0,015 •
Диаметр делительной окружное ти 155,3
Обозначение чертежа сопряженного колеса 12.30.201
Условное обозначение от- верстия по ГОСТ 1139-58 в 10x82x88А*
Число зубьев 10
№ п.п. ® детали пег чертежу руководства Заводской «е детали
55 25 12.30.202
I. tIB 240...280.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
By, остальных - по СМр.
3. * Обработать пс детали if 541.03.231.
4. ** Размер с припуском, обработать по
детали К< I6.30.0I2A
f Модуль нормальный 6
Число зубьев
Угол наклона зуба 15°
;Направление зуба Исходный КОНТУР Правое ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-6-Х
То.тчина зуба по хорде в нормальном сечении
Измерительная до хорды высота 4.485
•Допуск на радиальное биение зубчатого венца 0,115
• Допуск на накопленную погрезноегь окружного па га 0,118
Пятно контак- та с зубьями эталонного по высоте . .... ! не менее 50Х ,
зубчатого _ колеса по 1 длине не менее 7ЭД 1
Допуск на направление „зуба 0,317
Диаметр делительной окружности 1'043,56
Обозначение чертежа сопряженного колеса 16.30.223
п/п Д детали но чепежу руководства Заводской детали
32 26 10.30.201А 1
01ОЩ9-0,06
Модуль тооповый 4.32
Число зубьев 2i
'Тип зуба круговой
Угол наклона зуба в се- редине зубчатого венпа 35°
вправление зуба Левее ~
Л сходный КОНТУР ГОСТ 16202-70;
Коэффициент смещения исходного контура ° '
Угол делительного кпиуоя 45°
Угол" конуса впадин 41и25’
Степень точности по ГОСТ 1758-56 Ст.8-Х
и олщяна зуба по хорде в нормальном сечении 5>11-0.037
змерйтельная высота до ХОРДЫ 3,49
Допуск на радиальное .. (Здание. зубчатого венпа 0,08
Допуск на погрешность обката 190"
Допуск на разность ок- ружных шагов 0,03
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю) не менее 50%
по высоте не менее 50%
Метод нарезания зубьев Односторонний
Размеры резцовой головки диаметр развод резцов номер резцов 152,4 2 7 1/2
Обозначение чертежа сопряженного колеса 25.40.202А
I. Острый кромки на торцах зубьев приту-
пить фаской 1x45°.
2. Неуказанные предельные отклонения pas-
м..up: отверстий - по А7, валов - по
В7, ( сальных - по CMg.
3. Овальность и конусообразность поверх-
ности В не более половины допуска на
диаметр.
4. * Размеры для справок
Условное обозначение от- верстия по ГОСТ 1139-58 О8х46х50А- и.
Число зубьев 8
№ п.п. № детали по чертежу руководства Заводской № детали
36 34 25.40.20IA
* X *3
1
А
73
128
1оШЁ|
22,77-0,045
78-0048
36,69
2<раски
' 1
В104.49-o.ps
в
1x45° ,K4S2
___А-А
I. Острие кромки на торцах зубьев приту-
пить фаской 1x45°.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по krj, валов - по
В?, остальных - по СМд.
3. Овальность и конусообразность поверх-
ности В не более половины допуска на
диаметр.
4. * Размеры для справок
Rz40
Monvjn. ТОППОВНЙ 4 42S
! вело зубьев 2$
Фп зуба _ Круговой
Угол наклона зуба в се- редине зубчатого вениа 35°
вправление зуба Правое
сходный КОНТУР ГОСТ 16202-70
коэффициент смещения иокопного контура 0
Угол делительного конуса 45°
Угол конуса впадин Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном сечении 5>11-0.037
Измерительная высота ДО ХОРДЫ 3,494
Допуск на радиальное бйАЯЙА avnUATnrn РРМГТЛ 0,08
Допуск на погрешность обката 190"
Допуск на разность ок- ружных шагов 0,03
Пятно контак- та о зубьями парного зуб- чатого колеса по длине (к малому модулю) не менее 50%
по высоте не менее 50%
Метод нарезания зубьев Односторонний
Размеры резцовой головки диаметр развод резцов номер резцов 152,4 I 7 1/2
Обозначение чертежа сопряженного колеса 25.40.20IA
Условное обозначение от- верстия по ГОСТ 1139-58 D6x26x30A • U,
Число зубьев 6
к te детали по чертежу руководства Заводской № детали
37 35 25.40.202А
15,5-0,06
-О.1В
6 йыступо'б
Н 0-1 Ml
Ц
Зшаски
2.5
<526*s
35
г>ч5
—в
s
1ч
4.5
40
1.9 W
1ЁЁЁШ
отклонения раз-
но
79,St 0,1
113
155
ТВЧhu,8...1,2; НРС 48... 52
\awii
Условное обозначение от- верстия по ГОСТ 1139-58 D6x26x30A« П3
Число зубьев 6
I. Неуказанные предельные
меров: отверстий - по А?, валов
В?, остальных - по СМ8.
2. Овальность и конусообразность поверх-
ностей Б и В не более половины допус-
ка на диаметр
№ п/п № детали по чертежу руководства Заводской № детали
38 36 16.40.376
- 37 -
4)135
Ф12В+О-2Е
635
Модуль 2
Число зубьев 58
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 39,86_0107
Допуск на колебание длины общей нормали 0,048
Допуск на радиальное _ биение зубчатого венца 0,08
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,13
на одном зубе 0,055 '
Пятно контак- та с зубьями, эталонного зубчатого колеса по высоте не менее 40%
по длине не 'менее 50%
Обозначение чертежа сопряженного колеса 25.40.282А
I. Неуказанные предельные отклонения раз-
меров: отверстий - по Аг,, валов - по
В7, остальных - по CMg.
2. Отклонение центрального угла между
осями двух любых выступов не более
±10’ (допуск зависимый).
3. Овальность и конусообразность поверх-
ности А нс более половины допуска на
диаметр
п/п .'5 детали по чертежу руководства Заводской № детали
39 47 25.40.215Б
М80*5,ИлеВ. - 8д
Неуказанные предельные отклонения
размеров: отверстий - по А?, валов - по
В7, остальных - по CMg
RZW
Модуль 2
Число зубьев Г~20~
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-8-Х
Диаметр измерительных роликов Размер по роликам 3,34 Зб.бЗ*0’19
Допуск на радиальное биение зубчатого венца 0.1
Допуск на ко- лебания из- мори тельного межцентрово- го расстоя- ния за оборот колеса 0,11
на одном зубе 0,055 •
Пятно контак- те с зубьями эталонного зубчатого колеса по йысоте не.менее 40%
по длине не менее 50%
Толщина зуба по хорде 2,771^0
Измерительная высота до хорды 1,495
Обозначение чертежа сопряженного колеса 25.40.336
№ п.п. № детали по чертежу руководства Заводской Us детали
40 32 25.40.235В
- 89
27
I. Зубья ТВЧ HRC 35...45.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В7, остальных - по CMg.
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
- 90 -
1 Модуль 2
Число зубьев 66
Исходный контур ГОСТ 13755-68
Коэ'йициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 45,98_0>06
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,095
на одном зубе 0,036
.Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45%
по .длине не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружное ти 132
Обозначение чертежа сопряженного колеса 25.40.296Б
№ п.п. й детали по чертежу руководства Заводской Ж детали
41 69 25.40.236Б
Rr20
2,5
<5
3x45°
2(раски
1x45°
0ЗБА5
18
28 ± 0,07
3 (риски
TB4h2...3:HRC45...5O
Неуказанные предельные'отклонения
размеров: валов - по Вг,, остальных - по
Rz\/ м
Модуль 2
Число зубьев 33
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0,518
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 22,18-0.05
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на ко- лебания из- мерительного за оборот колеса 0,98
межцентрово- го расстоя- ния на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45$
по длине не менее 60$
Допуск на направление зуба 0,019
Диаметр делительной окружности 66
Обозначение чертежа сопряженного колеса 25.40.3IIA
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A«
Число зубьев 8
№ п.п. № детали по чертежу руководства Заводской № детали
42 48 25.40.28IA
- 91
T34h2...3iHRC35...R0
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
см8
R140
Модуль Т
Число зубьев 42
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 27.62_э,05
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,03
Допуск на ко- лебания из- мори тельного межцентрово- го расстоя- ния за оборот колеса на одном зубе 0,085 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте по длине не менее 45% не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 84
Обозначение чертежа сопряженного колеса 25.40.2I5A
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A- Uj
Число зубьев 8
№ п.п. te детали по чертежу руководства Заводской № детали
43 42 25.40.282А
•V:
Неуказанные предельные отклонения
размеров: отверстий - по А7, валов - по
В?, остальных - по CMg
Rl\^ м
Модуль гт~
Число зубьев 75
Исходный контур ГОСТ 13755-68 ,
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали ^-О.Об
Допуск на радиальное , биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
I Допуск на ко- лебания из- мерительного за оборот колеса 0,095
; межцентрово- го расстоя- ния на одном зубе 0,036
Пятно контак- та с зубьями эталонного по высоте не менее 45$
зубчатого ; колеса по длине не менее 60$
Допуск на направление зуба 0,017
Диаметр делительной окружности 156
Обозначение чертежа сопряженного колеса 25.40.236Б
Условное обозначение от- верстия по ГОСТ 1139-58 D6x26x30A-
Число зубьев 6
И» п.п. » детали по чертежу руководства Заводской № детали
44 39 25.40.283В
- 93 -
2г 45°
VZZZZZZZ
В выступов 15,5-ом
Vzzzzzz
| A
I. Неуказанные
1*45°
гграски
R,20
f'
5
+o.Z8
2S*o.14
HRW
2tpacKu
1,25
TB4hO,8... 1,2;HRC48...52
предельные отклонения раз-
меров: отверстий - по Ay, валов - по
By, остальных - по CMg.
2. Отклонение центрального угла между
осями двух любых выступов не более
±10* (допуск зависимый).
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
RzRO.
Модуль 2
Число зубьев 66
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 45,96_о,О8
Допуск на колебание длины общей нормали 0,055
Допуск на радиальное биение зубчатого венца 0,095
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,15
на одном зубе 0,055
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 40%
по длине не менее 50%
Обозначение чертежа сопряженного колеса 25.40.295В
№ п.п. № детали по чертежу руководства Заводской й детали
45 37 25.40.284Г
- 94 -
Неуказанные предельные
отклонения
размеров: валов - по В?, остальных - по
см8
ШО.
Модуль 2
Число зубьев 27
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 21,31.п,о5
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,08
на одном зубе 0,336
Пятно контак- . та с зубьями эталонного зубчатого колеса по высоте не менее 45Й
по длине не менее 60,£
Допуск на направление зуба 0,017
Диаметр делительной окружности 54
Обозначение чертежа сопряженного колеса 25.40.333В
Условное обозначение от- верстия по ГОСТ 1139-58 О6х26х30А•
Число зубьев 6
№ п.п. № детали по чертежу руководства Заводской й детали
46 40 25.40.288В
- 95 -
ЫО, / х
\/(v)
бвыступоВ 15,5 ~о °sa
2*45°
УТШ7/<
64
I
2
В2...3; HRC35...42
2,5. RZ20
0,5x45
0,5x45°
• В*
25
14
1,25. ®
RZ20
1*45°^-
2шаски
TB4hO,6... 1,2; HRC 48... 52
Неуказанные предельные отклонения раз-
меров: валов - по В7, остальных - по
см8.
Отклонение центрального угла между
осями двух любых выступов не более
-10* (допуск зависимый)
Модуль 2
Число зубьев 41
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 27,58_о<О7
Допуск на колебание длины общей нормали 0,048
Допуск на радиальное биение зубчатого венца 0,08
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,13
на одном зубе 0,055
Пятно контак- та с зубьями. эталонного зубчатого колеса по высоте не менее 40^
по длине не менее 50$
Обозначение чертежа сопряженного колеса 25.40.292Б
№ п.п. № детали по чертежу руководства Заводской № детали
47 38 25.40.289В
- 96 -
КггО.
1*45°
Зфаски
21 ±0.07
3*45
Зфаски
TB4hZ...3, HRC35...42
Ф36А5
w
Неуказанные предельные отклонения
размеров: валов - по By, остальных - п
см8
- чу -
Кг40
Модуль 2
Число зубьев 58
Исходный контур ГОСТ 13755-68
Коэффициент см( исходного кон Степень точное ГОСТ 1643-56 зщения гура 0
ги по Ст.7-Х
Длина общей нормали ЗЭ»87-0,05. .. ,
Допуск на радиальное биение зубчатого венца .’->,05
Допуск на колебание длины общей нормали 0,03
Допуск на ко- лебания из- мерительного межцентрового расстояния за оборот колеса 0,085
на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 451?
по длине нс менее 60$
Допуск на направление зуба 0,021
Диаметр делительной окружности 116
Обозначение чертежа сопряженного колеса 25.40.298В
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A • U3
Число зубьев 8
№ п.п. X? детали по чертежу руководства Заводской № детали
48 46 25.40.290А
TB4h2...3;HRC 35...4Z
RzW
Модуль ' 2
Число зубьев 1 58
Исходный контур ГОСТ I375j-68
' Коэффициент смещения исходного контура" 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали .У,
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание
длины общей норлали
0,33
^указанные предельные от::’
размеров: палов - по By, ос таль
см8
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,085
на одном зубе 0,036-
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45%
по длине не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 116
Обозначение чертежа
сопряженного колеса
25.40.289B
Условное обозначение от- верстия по ГОСТ 1130-58 । D8x36x40A • U3
Число зубьев 8
№ п.п. Л» детали по чертежу руководства Заводской № детали
49 43 25.40.292Б
- 53
070-0,2
Неуказанные предельные отклонения
размеров: валов - по By, остальных
см8
03SA3
TB4h2...3;HRC35...42
8U3(,
RZ40.
Модуль Г~2
Число зубьев Исходный КОНТУР . 33 ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 7-Х
.Илина общей нормали 2I,48,J|J5
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на ко- лебания из- мерительного мевдентрово- го расстоя- ния за оборот колеса 0,08
на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45^
по длине не менее 605
Допуск на направление зуба 0,017
диаметр делительной окруткности 66
Обозначение чертежа сопряженного колеса 25.40.284В
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A•
Число зубьев 8
Н» п.п. V? детали по чертену руководства Заводской te детали
50 41 25.40.295В
- 99 -
{±1 g/ I 4 |
6 выступов 15,5 -oj д
Л«53
2/раскп
Ri^
h2..3:HRC35...R2
,г +0211
0^ZH
<3
R,RO
E)
0,5*45°
I
TB4hQ,8... 1,2;HRCU8... 52
. Леуказанние предельные отклонения раз-
•/•’VI: отверстий - по А?, палов - по
Вг>, остальных - по 0','у.
•. Отклонение центрального угла между
осями дг; к л:эбнх выступов не более
-10’ (допуск зависимый).
3. Овальность и конусообразность поверх-
ности А не более половины допуска па
даме т]
Модуль 2
Число зубьев „£7
Исходный конлур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности гэ ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 45 П8
Допуск на колебание длины общей нормали 0,055
Допуск на ко- лебания из- мери тельного за оборот колеса 0,15
мездвнтрово- го расстоя- ния на одном зубе 0,055
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 40?
по длине не менее 50?
25.40.298B
Обозначение чертежа
сопряженного колеса
п.п. ® детали по чертежу руководства Заводской ;й детали
51 45; 55 25.40.2%Б
Неуказанные предельные отклонения
размеров: валов - по В7, остальных - по
С.7>а
R^O
'Модуль
Число зубьев
Исходный контур
Коэффициент смешения
исходного контура
Степень точности по
ГОСТ 1643-56
ГОСТ 13755-68
О
Ст.7-Х
Длина общей нормали 27>5^-0,05
"До’пуск на радиальное
биение зубчатого венца
Допуск на колебание
длины обпей нормали
хоцуск на ко-
лебания из-
мерз тельного
межцентрово-
го расстоя-
ния
Пятно контак-
та с зубьями
э талонного
зубчатого
колеса
9,33
за оборот колеса □,Э85
па одном зубе 3,336
по высоте не менее 45*
по длине не менее 63*
0,017
Допуск на направление
и зуба ________________
Диаметр делительной
окружности
Обозначение чертежа
сопряженного колеса 25.4 J.3I4A
78
\ Условное обозначение от-
версги.ч по ГОСТ 1139-58 D8x3C:<4JA- Uj
Число зубьев
8
Ш п.п. ;й детали по чертежу руководства Заводской 1й детали
55 57 25.40.ЗО7Л
- 104 -
Rz20
PwT
6 Оыступов 15,5 ~о.1б
/*45°
окраски
1.25 Rz20
1,25
zzzzy.
RO,5
Rz20
1,9 ^°-2^
10400,0... 1,2;HRC48...52
TB4h2...3:HRC35...42
0,5*45°
ZtpaCKU
32
R 0,3 max
Rz00
Зубчатые венцы 2
Модуль 2 2
Число зубьев 9Э \ sbi
Исходный контур PLCl 13755-68
Коо ;иент смещения исходного контура J 3*
Степень точнее!.: по ГОСТ £643-56 Ст.7-Х
Длина облей нор-.-?яи допуск на колебание длины облей нормали Допуск на радиальное биение зубчатого венца ^37-0,06 27,.52. j3? :,.Ч8
0.J58 3,J8
допуск не.ко- ; лебения из- 33 оборо1 мерительного , Д^еоа ‘ гегцентрозого 1 ла °”НОУ . ..зссгояния 3”Ое 0,095 3,336 0,13 0,055
i .тно контак- ' та с зубьями по эталонного высоте зубчятого колеса : 2ЛК-:?е не менее 45л не менее 60/ не менее 40!S не менее 53/
Обозначение 4cj тега 1_српря тек кого колеса 25.4 :.ЗГ7Л 25.43.ЗД.Ъ
I. Неуказанныо предельные отклонения раз-
меров: отверстий - по А7, валов - по
В7, остальных - по CMg.
2. Отклонение центрального угла
осями двух любых выступов не
±10» (допуск зависимы;’).
3. Овальностей конусообразноеть
ности А не более половины допуска на
диаметр
поверх-
более
ie п.п. IS детали по чертежу руководства Заводской детали
54 52; 53 25.40.301Б
- 103 -
r2m
Неуказанные предельные отклонения
размеров: белое - по В?, остальных
Число зубьев
। Условное обозначение от-
верстие по ГОСТ [139-58
Модуль 2
Число зубьев 69
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 3
. Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 46,06_э>д6
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Допуск на ко- за оборот лебания изме- колеса рительного на одном межцентрового зубе расе тояния 0,095 0,036
Пятно контак- та с зубьями эталонного зубчатого . колеса ПО высоте не менее 45л
по длине не менее 63 л
Допуск на направление зуба 0,021
Диаметр делительной окружное тя 138
Обозначение чертежа сопряженного колеса 25.40.301Б
D6x26x30A« U3
6
IS п.п. £ детали по чертежу руководства Заводской !й детали
53 58 25.40.ЗООБ
- юг .
Ф88-0.23
I. Неуказанные предельные отклонения раз-
меров: валов - по В7, остальных - по
сме.
2. Овальность и конусообразность поверх-
ности А нс более половины допуска на
диаметр
I .'Ло.дуль - ;• 1 . - J 8/^0, \/
Число зубьев 42
/.сходный контур гост :з75о-:з
Хоэфйптдент смеденяя "СХОДНОГО -соя тур®
Си пень точное ГОСТ I643-5C ти го Ст.7-Х
Длине облей нормали ;7’CI-j 05
Допуск на радиальное биение зубчатого пенне ),Э5
Допуск колебание длины об...ей нормали 0,03
i.onyc к не ко-
ле ба мери кия из- тельного за оборот колеса 0,085
метцентрово- на одном
го рассгоя- _пил зубе
.."ятко кон та к-
та с зубьями эталонного зубчатого колеса по высоте по длине не менее ле менее 50' '
допуск на направление зуба ,012
,~даме окру гр- делительной :ности 1 а
Обозначение чергожэ сопряженного колеса о 5.^0.293А
п.п. .? детали по чертежу руководства Заводской ? детали
52 50 25.^0.2231’
- 101
R,?0
WA
1x43°
5фасок
I. Сказанные предельные отклонения раз-
меров: валов - по By, остальных - по
см8.
2. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
TB4ti?...3;HRC33..b2
Rz^O
Модуль 2
Число зубьев 69
Исходный контур ! ГОСТ 13755-68
Коэффициент смещения исходного контура t"~ о
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 46’06-0.06
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,095
на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45%
’по длине не менее 60%
Допуск на направление зуба 0,021
Диаметр делительной окружности 138
Обозначение чертежа сопряженного колеса 25.40.307А
п.п. Ш детали по чертежу руководства Заводской » детали
59 60 25.40.314Б
- юе
RZW.
Щ Rz20
!,25
6 выступов 15,5-ojg
1x45°
2 фаски
Rz20,
4- 0.1 A
CT.7-X
64,31.
3, '36
0,058
0,095
0,336
менее 45$
не
менее 63$
не
25
25.4J.368A
no
высоте
no
длине
за оборот:
колеса
на одном
зубе
чертежа
сопряженного колеса
TB4tl2...3:HRC35...42
26<ait
0,5x45°
2tpacKU
Модуль
: 77777
S.'s
3x45°
T84h0,8... 1,2:HRC42... 52
Неуказанные предельные отклонения раз-
меров: отверстий - по Аг,, валов - по
В7, остальных - по C.dg.
Отклонение центрального ух’ла между
осями двух любых выступот не более
±13* (допуск зависимый).
Овальность и конусообразноеть г сверх-
ности А не более половины допуска на
диаметр
Число зубьев
Исходный контур
. Коэффициент смещения
исходного контура
Степень точности по
ГОСТ 1643-56
Длина общей нормали
"Допуск на колебание
длины общей нормали
Допуск на радиальное
биение зубчатого венца
Допуск на ко- 1
лебания из- |
мерительного :
межцеятр.ово-
2 ___
88 ____
ГОСТ 13755-68
го расстоя-
ния
Ня тио контак-
те с зубьями
эталонного
зубча того
колеса
Обозначение
й п.п. й детали по чертежу руководства Заводской № детали
58 56 25.40.312А
107 -
(v)
' Модуль 2
: Число зубьев 66
Исходный контур Коэффициент смещения исходного контура ГОСТ 13755-68 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длине общей нормали 45’98-3.06
опуск hs радиальное
биение зубчатого г.е>
TB4h2...3:HflC35'...42
Неуказанные предельные отклонения
размеров: валов - по В7, остальных
см3
Условное обозначение от- 1
верстия по ГОСТ 1139-58 i
Число зубьев
0,358
Допуск на колебание длины общей нормали 0,036
допуск на ко- 1 леббния из- мори тельного за оборот колеса 0,095
1 межцентрово- го расстоя- ния на одном зубе 0,036
Пятно контак- та с зубьями эталонного по высоте не менее 453
зубчатого колеса по длине не менее 603
Допуск на направление I зуба 0,021
Диаме гр дели тельной округлости 132
Обозначение чертежа __ сопряженного колеса 25.4O.28IA
5
й п.п. й детали по чертежу руководства Заводской й детали
57 51 25.40. ЗШ
- 106 -
RzZO
8из (*0.022)
г.5
5
$3MS
28*0,07
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
•см8
3*^5
2фаски
1*45°
Зфаски
TB4h2.,.3,HRC35...42
Условное обозначение от-
верстия по ГОСТ 1139-58
Число зубьев
Rz^O
Модуль ' 2
Число зубьев 80
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 58Д8_о.об
Допуск на радиальное биение зубчатого венца 0,958
Допуск на колебание длины общей нормали 0,036
Допуск на ко- лебания из- мерительного за оборот колеса 0,095
мекцентрово- го расстоя- ния на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45%
’ по длине не менее 60%
Допуск на направление зуба 9,021
Диаметр делительной окружности 160
Обозначение чертежа сопряженного колеса 25.4Э.318Б
D8x36x40A • U3
8
№ п.п. Н? детали по чертежу руководства . Заводской 1е детали
56 54 25.40.3I0A
105 •
RzRO
Модуль
Число зубьев 77
Исходный контур) ГОСТ 13755-68
Коэффициент смещения исходного контура 0
i CT.7-X
I Степень точности по
I ГОСТ 1643-56
' Длина общей нормали
Условное обозначение от-
верстия по ГОСТ 1139-58
Неуказанные предельные отклонения
размеров: валов - по В7, остальных - по
см8
; 65,27
Допуск на радиальное биение рубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,095
на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45$
по длине не менее 60$
Допуск на направление зуба 0,024
Диаметр делительной окружное ти 192,5
Обозначение чертежа сопряженного колеса 25.40.3I7B
D8x36x40A • U3
Число зубьев
8
№ п.п. № детали по чертежу руководства Заводской ® детали
63 64 25.40.323Б
112 -
*5 / 1 V (/)
Модуль 2
Число зубьев 80
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 58»18-0,06
"Допуск на колебание длины обцей нормали 0,036
Допуск на радиальное биение зубчатого венца 0,058
Допуск на ко- лебания из- мерительного за оборот колеса 0,095
межцентрово- го расстоя- ния на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45$
по длине не менее 60$
Обозначение чертежа сопряженного колеса 25.40.3I0A
I. Неуказанные предельные отклонения раз-
меров: отверстий - по Аг,, валов - по
By, остальных - по СМо.
2. Отклонение центрального угла между
осями двух любых выступов не более
±13» (допуск зависимый).
3. Овальность и конусообразносгь поверх-
ности А не более половины допуска на
диаметр
№ п.п. № детали по чертежу руководства Заводской ;й детали
62 61; 65 25.40.318Б
111
TB4h2...3:HRC35...t>2
RZW
Модуль
Число зубьев
Исходный контур
Коэффициент смещения
исходного контура
; 2,5 . ________
.39 ______
ГОСТ 13755-68
О
Неуказанные предельные отклонения
размеров: валов - по By, остальных
см8
Степень точности по
ГОСТ 1643-56_______
Длина общей нормали
Ст.7-
34,44; ^5
“Допуск на ра диальноё ' ' ~~
биение зубчатого венца•'
Допуск на колебание
длины общей нормали . ',и0
:Допуск па ко- лебания из- мерительного за оборот колеса 0,385
межцентрово- го расстоя- ния на одном зубе °«036
Пятно контак- та с зубьями эталонного зубчатого колеса по . высоте не мецее 45/
по . не менее 60% длине
3,019
: Допуск на направление
I зуба'
I Диаметр делительной
окружности
Обозначение чертежа
. .сопряжсиного колеса___
97,5
25.40.323Б
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A- U3
Число зубьев _ 8—
№ И» детали по чертежу Заводской
п.п. руководства № детали
61 62; 66 25.40.317Б
110 -
_Модуль
Число зубьев
! Исходный контур
; Коэффициент смещения
исходного контура
I Степень точности по
ГОСТ 1643-56
Длина общей нормали
RzlfO.
2 _ __________
. 39___________
ГОСТ 13755-68
О
Ст.8-Х
27,52_л •
Допуск на колебание длины общей нормали 0,048
i Допуск на радиальное биение зубчатого венца 0,08
Допуск на ко- лебания из- за оборот мерительного колеса 0,13
межцентрово- на одном го расстоя- зубе НИЯ 0,055
Пятно контак- та с зубьями не менее 40$
зубчатого i 110 колеса !длине нс менее 50$
Обозначение чертежа сопряженного колеса 25.40.3I4A
I. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по CMg.
2. Отклонение центрального угла между
осями двух любых выступов не более
±10’ (допуск зависимый).
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
№ п.п. №. детали по чертежу руководства Заводской is детали
60 бз; 67 25.40.315Б
- 109 -
ФЗОС
№0,
Модуль 2
Число зубьев 20
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контуре 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина облей нормали 15«23-0.04
Допуск на радиальное биение зубчатого венца 3,05
Допуск на колебание длины общей нормали 0,026
Допуск на ко- лебания из- мерительного межцентрово- го расстояния за оборо: колеса 0,11
на одном зубе 3,055
Пятно контак- та о зубьями по высоте не менее 40$
зубчатого колеса по длине не менее 50$
Допуск на направление зуба 0,021
Диаметр целительной окружности 40
Обозначение чертежа сопряженного колеса 25.40.3I2A
Условное обозначение вала по ГОСТ 1139-58 D6X26X30C-SJC
Число зубьев 6
Неуказанные предельные отклонения
размеров: отверстий - по А?, валов - по
В7, остальных - по CMg
№ п.п. № детали по чертежу руководства Заводской № детали
67 59 25.40.368А
ТВЧ HRC 05... 50
ftfO, 2.5
От6.центр АВ
ГОСТ 10030-68
2*05°
В фаски
139
18А^г
! tf+0.25
ч>2В,вт/п
«Ж""!
L
22
28
№ _1*В5°
2.3
6 Sj С (-0,021]
2+1.5
r+tf
R 0,1 max
Неуказанные предельные отклонения
размеров: отверстий - по А?, валов - по
остальных - по CMg
RzBO
2
Число зубьев 19
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 15»?Л-0г04
Допуск не радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,026
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,11
на одном зубе 0,055
Пятно контак- та с зубьями эталонного зубчатого колеоа по высоте не менее 40$
по длине не менее 50$
Допуск на направление зуба 0,021
Диаметр делительной окружности 38
Обозначение чертежа сопряженного колеса 25.40.301Б
Условное обозначение вала по ГОСТ 1139-58 06x26x300'8^
Число зубьев 6
№ п.п. !» детали по чертежу руководства Заводской Hi детали
66 49 25.40.367А
115 -
0.02
I. Неуказанные предельные отклонения раз-
меров: отверстий - по А^, валов - по
В?, остальных - по СМ8.
,2. Овальность л конусообразность поверх-
ности А не более половины допуска на
диаметр.
3. 14 Сверлить во впадине через 5 зубьев
м
1 Модуль 2
Число зубьев 2D
Исходный контур' ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали I5,236_0i04
Допуск на радиальное биение зубчатого венца 0,032
Допуск на колебание длины общей нормали 0,017
Допуск на ко- лебания из- мери тельного межцентрового расстояния за оборот колеса на одном зубе 0,07 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте по длине не менее 45% не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 40
Обозначение чертежа сопряженного колеса 25.40.235В
№ п.п. № детали по чертежу, руководства Заводской № детали
65 68 • 25.40.336А
fx45°
RtiO
§
<a
§
<s
2/раски
33
QEZZQ
Rf
2,5/
15
(6
SO
&
RZlfO
Модуль 2
Число зубьев 73
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура О
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длине общей нормали 52,08_qj02
Допуск на колебание длины общей нормали 0,036
Допуск на радиальное биение зубчатого венца 0,058
Допуск на ко- лебания из- мерительного за оборот колеса 0,095
межцентрово- го расстоя- ния на одном зубе 0,036
Пятно контак- та о зубьями эталонного зубчатого колеса по высоте не менее 45Я
по длине не менее 60Х
Обозначение чертежа сопряженного колеса 25.40.288В
bed
-0.06
в выступов!5,5-0,18
твчм,глине з$...
•з -
tO»H5°
ГОЧ 00,8... 1,2 ;HRC48...52
I. Неуказанные предельные отклонения раз-
меров: отверстий - по Ay, валов - по
В7, остальных - по CMg.
2. Отклонение центрального угла между
осями двух любых выступов не более
—10» (допуск зависимый).
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
№ п.п. № детали по чертежу руководства Заводской й детали
64 44 25.40.3338
TB4ft 1,8- 2,2; НРС 48- 52
Неуказанные предельные отклонения
размеров: валов - по В?, остальных - по
см8
Rz\/ м
Модуль 3
Число зубьев 22
Исходны!! контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0,175
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 23»3-ЭгП5
Допуск на радиальное биение зубчатого венца 0,342
Допуск на колебание длины общей нормали 0,024
Допуск на ко- лебания из- мерительного за оборот колеса 0,085
межцентрово- го расстоя- ния на одном зубе 0,045
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45!?
по длине не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 66
Обозначение чертежа сопряженного колеса 16.40.202
Условное обозначение от- верстия по ГОСТ 1139-58 D6x26x33A’ U3
Число зубьев 6
т п.п. № детали по чертежу руководства Заводской К» детали
71 75 16.50.221
- 120 -
R,90.
Полировать
Полировать
1,25,
1,25,
/*45°
4 <раски
в±0.025
20.5
5
$
диаме тру
М30*1,5-6д
6
7
8
1. УБ 243...283. Подвергнуть термостаби-
лизации.
2. Концы нитки резьбы запилить до толщи-
ны I мм.
3. Неуказанные предельные отклонения раз-
меров: отверстий - по А^,, валов - по
В?, остальных - по CMg.
4. Накопленная ошибка шага на длине
130 мм не более 0,05 мм; на всей дли-
не не более 0,15 мм.
9.
“85
— <S
85
is
1395
20
100
2195
2,5
2,5
68< С (-0.021)
1,25,
' ।
§
is
Биение резьбы по наружному
при проверке в центрах не более
0,2 мм.
Овальность, конусообразность, бочко-
обгезпость л се.длообразяость резьбы
по наручному диаметру не более
0,025 мм.
Овальность резьбы по среднему диамет-
ру не более 0,018 мм.
Овальность и конусообразноегь поверх-
ности Б не более половина допуска на
диаметр.
Гайка, навернутая на винт, должна
иметь осевой люфт от 0,05 мм до
0,15 мм_______________________________
06 29,6 min_
Условное обозначение вала по ГОСТ 1139-58 DSx26x3.X> 8^
Число зубьев 8
№ п.п. № детали по чертежу руководства Заводской И» детали
70 120 16.50.218
- 119 -
Rz40
Попировать
Полировать
1,25,
1,25,
§
1x95°
9 таски
О
2,5
ИЗО *1,5'бд
7.
8
Отв. центр. РМ12
госттозн-бв
§
63)0(-0,021)
1,25,
s
5___
S
А
«
I. НВ 240...280. Подвергнуть термостаби-
лизации.
2. Концы нитки резьбы запилить до толщи-
ны I мм.
3. Неуказанные предельные отклонения раз-
меров: отверстий - по Аг,, валов - по
В?, остальных - по СМд.
4. Накопленная ошибка шага на длине
100 мм не более 0,05 мм; на всей дли-
не не более 0,15 мм.
1205
1905
30°
8tO.O25 л
----I— .<1?
9
5. Биение г.езьбы по наружному диаметру
при проверке в центрах не более 0,2
мм.
6. Овальность, конусообразность, бочкооб-
рэзность и седлообразность резьбы по
наружному диаметру не более 0,025 мм.
Овальность резьбы по среднему диамет-
ру не более 0,018 мм.
Овальность и копусообразность поверх-
ности Б не более половины допуска на
диаметр.
Гайка, навернутая на винт, должна
иметь осевой люфт от 0,05 мм до
0,15 мм_________________________________
100
029,Отт
Условное обозначение вала по ГОСТ 1139-58 06x26x300»
Число зубьев 8
;е п.п. № детали по чертежу руководства Заводской й детали
69 120 12.50.202
- 113 -
а 90
053*
I. Отливка по ТУ MT3O-I.
2. Концы нитки резьбы запилить до толщи-
ны I мм.
3. Неуказанные предельные отклонения раз-
меров: отверстий - по Аг,, валов - по
В?, остальных - по CMg.
4. * Размеры для справок;
5. ° Обработать совместно с деталью
J6 16.50.103 по детали Л 16.30.238
№ п.п. № детали по чертежу руководства Заводской № детали
ь —11 я. 68 104 16.50.159
- 117 -
8Аз
028A
// 0,016 л
-Г 0,06 м
I. IIB 240...280.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных
см8
Rz00
Модуль ’ I
Число зубьев 63
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура Степень точности по ГОСТ 1643-56 Длина общей нормали 0 Ст.8-Х 19 «"-0.028
Допуск на радиальное биение зубчатого венца 3,055
Допуск на колебание длины общей нормали 0,022
Допуск на ко- лебания из- мерительного за оборот колеса 3,08
межцентрово- го расстоя- ния на одном зубе 0,025
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 53%
по длине не менее 50%
Допуск на направление зуба 3,021
Диаметр целительной окружности 60
Обозначение чертежа сопряженного колеса 16.57.204
«? п.п. № детали по чертежу руководства Заводской № детали
75 II? 16.57.207
IIB 240...280.
2. Неуказанные предельные отклонения
меров: отверстий - по А?, валов -
В7, остальных - по CMg
№0
Модуль г
'Число зубьев 60
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Диаметр измерительных роликов 1,67
Размер по роликам 57,83+J’d7b
Допуск на радиальное биение зубчатого венца 0,055
Допуск на ко- лебания из- мерительного межцентрово- . го расстоя- ния за оборот колеса 0,12
не одном зубе 0,055
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 40%
по .длине не менее 50%
Обозначение чертежа сопряженного колеса 16.57.207
раз-
no
№ п.п. й детали по чертежу • руководства Заводской й детали
74 117 16.57.204
- 123 -
TB4hO,8...1,2; HRC52...56
105
1,25
0,63
950
1,25
E
5!
<4 Ci
<5
$
5
Е)
Л450
12*0,5
счГ
/5'«* 2
/*45°
30°
1,5*95°
15°
225
1390
810,012
1,25.
6. Овальность трапецеидальной резьбы по
среднему диаметру не более 0,012 мм.
7. Овальность и конусообразность поверх-
ности Б не более 0,01 мм.
8. Гайка, навернутая на винт, должна
иметь осевой люфт от 0,05 мм до
0,15 мм
1
2
3.
НВ 240...280. Подвергнуть термостаби-
лизации.
Концы нитки резьбы запилить до толщи-
ны I мм.
Неуказанные предельные отклонения раз-
меров: отверстий - по А7, валов - по
В7, остальных - по СМд.
4. Накопленная ошибка шага трап, резьбы
на длине 100 мм не более 0,025 мм, на
всей длине не более 0,08 мм.
5. Овальность, конусообразность, бочко-
образность и сецлообразность трап,
резьбы по наружному диаметру не более
0,017 мм.
Условное обозначение
вала по ГОСТ 1139-58
08x36x400’8^
8
Число зубьев
№ п.п. № детали по чертежу руководства Заводской № детали
73 Пб 16.57.201
- 122 -
А-А
I. Неуказанные льные отклонения раз-
меров: отверстий по А?, валов - по
В7, остальных - до CMg.
2. Фрезеровать на выход фрезы 5 впадин и
4 зуба: против профрезерованнь'' на вы-
ход впадин и зубьев выбить "Дек.онтаж"
Зуб о- раз- ный инст- ру- мент Толщина зуба (в осевом сечении) 5,5
Радиальный зазор во впадинах колеса 0.7
Радиус закрутле- . ния головки зуба 1,05
Коэффициент коррекции 0
Обозначение чертежа сопряженного колеса £6.57.208
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A« Uj
Число зубьев 8
/ I
И
Модуль осевой 3,5
Число зубьев 34
Сопряг-,Тип червяка жен- "Число заходов ный Направление витка червяк Архимедов 2 Правое
Межосевое расстояние в обработке 8'3,5^3,48
Степень точности по ГОСТ 3675-56 Ст.8-Х
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 3,12
на одном зубе 0,042
Пятно контак- та с эталон- ным чепвяком по длине по высоте не менее 50% не менее 50%
Сопря- жен- ный чер- вяк Угол профиля 20°
Высота витка 7,7
Ход винтовой линии 21,88
Диаметр цилиндра выступов £26
№ п.п. № детали по чертежу руководства Заводской № детали
72 161 16.57.151
- 121
153
- 128 -
.1. НВ 240...280. Подвергнуть термостаби-
лизации.
2. Концы нитки резьбы запилить до ТОЛЩИ-
НЕ I ММ.
3. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В7, остальных - по CMg.
4. Накопленная ошибка шага трап, резьбы
на длине 100 мм не более 0,05 мм, на
всей длине не более 0,15 мм.
5. Овальность, конусообразносгь, бочко-
образносгь и сецлообразность трапеце-
идальной резьбы по наружному диаметру
не более 3,025 мм.
6. Овальность трапецеидальной резьбы по
среднему диаметру не более 0,318 мм.
7. Овальность и конусообразносгь поверх-
ности В не более половины допуска на
циаметр.
8. Гайка, навернутая на винт, должна
иметь осевой люфт от 0,05 мм до
3,15 мм
Условное обозначение
вала по ГОСТ 1139-58 Р8х36х40С> Sj-C
Число зубьев 8
№ п/п № детали по чертежу руководства Заводской й детали
79 182 16.60.234
Число зубьев ю
Тип зуба Круговой
Угол наклона зуба в се- редине зубчатого венца 35°
'Направление зуба Правое
(Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0
Угол делительного конуса 17°21*
Угол конуса впадин 15°10*
Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном сечении 5 4-0.08 5’4-0,16
Измерительная высота до хорды 4,27
Допуск на радиальное биение зубчатого венца 0,05
Допуск на погрешность обката 380"
Допуск на разность ок- ружных шагов 0,024
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю) не менее 50%
по высоте не менее 50%
I. Острые кромки на торцах зубьев приту- пять феской 0,5x45°. 2. Неуказанные предельные отклонения раз- меров: валов - по В7, остальных - по см8. 3. я Размеры для справок. 4. ** Размер с припуском на пригонку по детали И 16.66.309 1 Метод нарезания зубьев Односторонний •
Размеры резцовой головки диаметр развод резцов номер резцов 152,4 I 7 1/2
№ п.п. № детали по чертежу руководства Заводской № детали
Обозначение чертежа сопряженного колеса 16.40.206 78 96; 101 16.66.226
- 127
810,025
I. Отливка пи 1У MT3O-I.
2., .Сонин нитки резьбы запилить до толщи-
ны I мм.
Леуказяпные предельные отклонения раз-
мером: отверстий - по А7, валов - по
Вп, остальных - по С?Л8
- 126 -
I
!Й п.п. te детали,по чертежу руководства Заводской № детали
77 93 16.66.I93A
03ОП
Модуль осевой 3,5
Число заходов 2
Тип червяка Архимедов
Угол подъема витка 9Ь27’44"
Направление витка Правое
Хоц винтовой линии 21,98
Параметры угол м
профиля продля
витков высота 7,7
витка
Степень точности ио
ГОСТ 3675-56 Ст.8-Х
Толщина витка °»1э-0.085 .
Измерительная высота 3 • 5
Предельные отклонения ±0,022
осевого лага
Предельная накопленная
погрешность осевого шага ±3,34
Допуск на профиль чер- 3,336
вяка
Допуск на радиальное
биение витков червяка J, J28
Обозначение чертежа 16.57.151
сопряженного колеса
I. Концы витков толщиной менее 2 мм уда-
лить.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
By, остальных - по CMg.
3. Овальность и конусообразносгь поверх-
ностей Б и В не более половины допуска
на диаметр.
4. * Обработать по детали № 16.57.232
№ п.п. № детали по чертежу руководства Заводской № детали
76 102 . 16.57.208
- 125 -
0,050 \
7 Up (4-0,022)
2,5,
036A 5
:onej :c4Gct:i Б "oryc краток следы or
урезн.
неуказанные пр-сдельчпе отклонения раз-
леров: валов - по Зу
R1\/ м
•.O7J ль гт~
й’.сло зубьев
Исходный контур ГОСТ 13755-68
лоэ£лицйент смещения исходного контура Э
I Степень точности по
гос Т 1643-56 Ст.7-Х
Длина общей нормали
допуск на радиальное
• биение зубчатого венца —Г— | Допуск на колебание
| длине обще! нормали ‘ Допуск на ко- [ .3,024 ..
лебання из- • мерительного за оборот колеса 0,585
i межцентрово- го расегоя- на одном зубе 3,545
НИЛ
Пятно хон та к-
та с зубьями эталонного по Высоте не менее 45%
зубчатого колеса по длине не менее 65%
Допуск на направление зуба 5,017
Диаметр делительной окружноеги 63
. Обозначение чертежа
сопряженного колеса 16.66.261
Условное обозначение от-
верстия по ГОСТ 1239-58 О8х36х4ЭА’ U3
Число зубьев 8
... .
№ •й детали По чертежу Заводской
п.п. руководства if. детали
85 84 16.66.263
\ U -
If
I. Зубья ТВЧ HRC 38...42.
2. Неуказанные предельные отклонения раз-
меров: валов - по В7, остальных - по
см8.
3. Овальность и конусообразность поверх-
ности А не более половины допуска на
диаметр
V ('/)
Модуль 3
Число зубьев 37
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1-343-56 Ст.7-Х
Длина общей нормали 41»27-0.05
Допуск на радиальное биение зубчатого венца 3,35
Допуск на колебание длины общей нормали 0,03
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,095
на одном зубе 0,045
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45$
по длине не менее 60$
Допуск на направление зуба 0,017
Диаметр делительной окружности Ш
Обозначение чертежа сопряженного колеса 16.66.263
№ п.п. № детали по чертежу руководства Заводской К? детали
82 85 16.66.261
МФ
I. Острые кромки на торцах зубьев приту-
пить лаской 1x45°.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
см8.
3. Овальность и конусообразносгь поверх-
ности А не более половины допуска на
диаметр.
•1. * Размеры для справок
V м
Модуль торцовый 4,325
Число зубьев 23
Тип зуба круговой
Угол наклона зуба в се- редине зубчатого венца 3.5°
Направление зуба Левое
Исходный контур ГОСТ 162'32-73
Хоэрлдациент смещения исходного контура 0
Угол делительного _ .конуса 45°
Угол конуса впадин Степень точности по ГОСТ I'758-об 4Э°52’ Ст.8-Х
Тоддина зуба по хорде в нормальном сечении Измерительная высота до хорды Топуск на радиальное биение зубчатого венда ч /7-3,395 э,/* -),235 3,5 J.J8
Допуск на погрешность обката 193"
Допуск на разность ок- ружных шагов 3,333
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю) ПО высоте не менее 50Х не менее 501
Метод нарезания зубьев Односторонний
циаметр £52,4
Размеры развод
резцовой резцов
головки номер резцов 7 L/2
Обозначение чертога
сопряженного колеса 1С.66.246
Я» п. п. № детали по чертежу руководства Заводской № детали
81 90; 92 16.66.247
- 13и -
t
T84h0,8... 1,2:HRC48...52
1*45°
✓ 0,025 A
24,26-0,055
25
2*45°
2сраски
36*
65-0,053
I. Острые кромки >. торцах зубьев приту-
пить Теской 1:<45 .
2, Пеукэзаннпе предельные огк ь" "’ня раз-
меров: отверстий - го А?, вал .. - по
В?, остальных - по С.’Д..
1-эзмерн для справок
2.5
76з(^о'.
036 A 5 e?
• циаме тр. Размеры 1 развод резцовой резцов головки номер резцов 152,4 7 1/2
Обозначение чертежа сопряженного колеса 16.66.247
' сковное обозначение от- верстия по ГОСТ 1139-58 П8х36х40А• U3
Число’ зубьев 8
м
Модуль торцовый 4,325
Число зубьев 20
Тип зуба Круговой
Угол наклона зуба в се- редине зубчатого венца 35°
Направление зуба Правое
Исходный контур ГОСТ 16232-70
Коэффициент смещения исходного контура а
Угол целительного конуса 45°
Угол конуса впадин Степень точности по 4J°52’
ГОСТ 1758-56 С г.8-Х
Толщина зуба по хорде в нормальном сечении до—'Jfv)9o 0,4 -J,205
Измерительная высота до хорцн 3,5
Допуск на радиальное биение зубчатого венца 0,38
Допуск не погрешность обката 193"
Допуск на разность ок- ружных шагов 0,03
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к .малому модулю) по высоте не менее 50% не менее 53?
.Метод нарезания зубьев Односторонний
№ п.п. № детали по чертежу руководства Заводской й детали
80 89; 91 16.66.246
1
Rr40
1*65°
1.5*65°
ОтГ) центр. HM8
ГОСТ 16036-68
центров
I
1,5*65'
1530
2
3
4.
R3
20
13. Гайка’, навернутая на винт, должна
иметь осевой лофт от 3,35 до ),1о мм.
II. Хранить в вертикальном подвешенном
положении
.83 240...28:
Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
л8-
Предельные отклонения в пределах одно-
го аага i,',JI2 мм.
!г.ибольиая накопленная ошибка шага:
не .длине 100 мм - 0,025 мм, на всей
длине резьбы - 0,03 мм.
5. Предельные отклонения половины угла
профиля ^25’.
6. Онэльность, конусообразносгь, бочко-
образное ть и содлообразность резьбы
но наружному диаметру не более
,017 мм.
1250
//|0,0?5|e |
Rz?0
7. Овальность среднего диаметра резьбы
ле более .',012 мм.
8. Овальность и конусообразносгь поверх-
ности S не более половины допуска на
диэмегр.
9. Первая нитка резьбы должна быть зап-
равлена ДО s р мм.
№ п.п. № детали по чертежу руководства Заводской 1й детали
64 180 16.66.327
- 133 -
It! п.п. детали по чертежу руководства Заводской детали
85 16.650.I5IA
- 134 -
к
I
Hj20
/х45°
2фаски
/I °-ot> HJ
3*45"
2фаски
zoto.ow
• I
2
3
Отливка должна соответствовать Г/
МТ 3O-I.
неуказанные предельные отклонения раз-
меров: валов - по В7, остальных - по
см8.
фрезеровать на выход фрезы 5 впадин и
4 зуба против про фрезерованных на вы-
ход вФадин и зубьев выбить "Демонтаж"
Ф36А5
Зубо- резный инстру- мент Толэдяа зуба (в осевом се- чении) Радиальный за- зор во впади- нах колеса Радиус закругле- ния головки зуба 6,26 .3,8 • 1,2
Коэффициент коррекции 0
Обозначение чертежа сопряженного колеса .223
Модуль осево,: 4
Число зубьев 25
Сопря- женный червяк Тип червяка Число заходов Направление витка Архимедов I Левое
Меяосевое расстояние в обработке 88±Э,048
Степень точности по ГОСТ 3675-50 Ст.8-Х
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса □,п
на одном зубе .3,34
Пятно контак- та с зубьями эталонного червяка по длине нс менее 50%
по высоте не менее 50$
Сопря- женный червяк Угол профиля Высота витка Ход винтовой линия Диаметр цилинд- ра выступов 20° 8,8 12,56 138
Условное обозначение от- верстия по ГОСТ 1139-58 1>8х36х40А• U3
Число‘зубьев 8
Х> п.п. te детали по чертежу руководства Заводской Иг детали
86 ПО 16.650.152
135 -
MSif*ZSg
- об
!.• Отливка по "У УТ 33-1.
2. Концы нитки резьбы запалить до то.тди-
пы I мм.
3. Неуказанные предельные отклонения раз-
меров: отверстий' - по Аг,, валов - по
В7, остальных - по C.'.’g.
4. Гайка, навернутая нз винт, долина
иметь осевой лпрт от .3,05 до 3,15 мм.
5. Биение трверкчостл Б три вгаденин гай-
ки ?о винту нс более 3,15 мм
К»
п.п.
гй детали по чертежу
руководства
Заводской
й детали
87 76 ?".35?.I53A
00 А в
2отв.М6-6И
UO А Я
5x05°
ZtpacKU
%
00
2x05°
2 tpaCKU
200
is
$
—4 X|gg?52?|
St0.025
RO,25
fe
§
77
I. Отливка по ТУ ?ЛТ 30-1.
2. Концы нитки резьбы запилить до толщи-
ны I мм.
3. Неуказанные предельные отклонения
меров: отверстий - по А?, валов -
В?, остальных - по CMg.
4. Гайка, навернутая на винт, долдна
иметь осевой лю^т от 0,05 до 0,15
5. Биение поверхности Б при вращении
ки по винту не более 0,15 мм
j аз-
по
MM.
Г8Й-
ft п.п. ft детали по чертежу руководства Заводской № детали
88 83 I6.65J.I66E
ТВЧЬ0.8...1.2,ННС‘ь8...52
лг?о
8гБ0.
2>45
1*45‘
20
28
12b О
<4>30,Smm
I Профиль резьбы
8Ш825
7.
8.
2.5,-----
7S.C(-{lo2s)
1,БхЬ5°
2фаски
S
Г
§
30° 75
накопленная ошибка лага на длине
100 мм не более 0,05 мм; на всей дли-
не трапецеидальной резьбы не более
3,15 мм.
Овальность и конусообразность поверх-
ности Б не более 9,316 мм.
Гайка, навернутая на винт, додана
иметь .осевой люфт от ),05 до 0,15 мм
I. IC3 240...280
2. Концы нитки трапецеидальной резьбы за-
пилить до толцины не менее I мм. »
3. Неуказанные г.рбделыше отклонения раз-
меров: валов - по В?, остальных - по
см8.
4. Овальность, конусообразность, бочко-
обгазносгь и седлообразносгь по наруж-
ному диаметру трапецеидальной резьбы
не более 0,025 мм.
5. Овальность трапецеидальной резьбы по
среднему диаметру не более 0,018 мм.
Условное обозначение вала по ГОСТ 1139-58 D8x36x40C« Sj-C
Число зубьев 8
№ п.п. 'fe детали по чертежу руководства Заводской Ш детали
89 208 I6.650.202A
13.
RZUO.
TB4h0,8.-1,2;HRC48...52
1,25
1,6x45
7
1x45
2сраски
60
I. HB 240...28J; подвергнуть термостаби-
лизации.
2. Концы нитки резьбы запилить до толщи-
ны I мм.
3. Неуказанные предельные отклонения раз-
меров: отверстий - по Аг,, валов - по
В?, остальных - по CMg.
4. Накопленная ошибка шага на длине
109 мм не более 3,05 мм; на всей дли-
не резьбы не более 0,15 мм.
5. Биение резьбы по наружному диаметру
при проверке в центрах не более 0,2 мм.
Cn. трап. 32x5 лев. кп. 2
17-0.24
3x45
2tpaCKU
117
735
----|/|g,Z7g?| g|
5±0.025{
1,25.
8
9
Овальность, конусообразность, бочкооб-
разность и седлообразность резьбы по
наружному диаметру не более 0,025 мм.
Овальность резьбы по среднему диамет-
ру не более 3,015 мм.
Биение среднего диаметра резьбы отно-
сительно поверхности В не более
9,06 мм.
Овальность и конусообразность поверх-
ностей А и В не более половины допус-
ка на диаметр.
10. * Размер с припуском на пригонку по
детали JS 16.653.238
й п.п. № детали по чертежу руководства Заводской № детали
90 og^g-213 16.650.204А
149 -
М52*1,5- 6д
320
I. IIB 240...280.
2. Концы нитки трапецеидальной резьбы за-
пилить до толщины не менее I мм.
3. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по СМц.
4. Овальность трапецеидальной резьбы по
среднему диаметру не более 3,02 мм.
5. Гайка, навернутая на винт, должна
иметь осевой люфт в пределах от 3,05
до 0,15 мм
№ п.п. № детали по чертежу руководства Заводской № детали
91 214 16.650.206
!
1
Rz20
Rz20
0,63.
<S
2.5,--------
1,6*45
1*45°
Зшаски
40
52 max
1,25
I. Нитроцементировать h ’,8
HR3 56...58.
.2. Неуказанные предельные отклонения раз-
меров: валов - по By, остальных - по
3. * Размер для справок
Rz40.
Модуль 3
Число зубьев 18
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контуре 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
длина общей нормали 22»78-0.06
Допуск на радиальное биение зубчатого венца 0,038
Допуск на колебание длины общей нормали 0,065 •
Допуск на ко- лебания из- мерительного за оборот колеса 0,13
межцентрово- го расстоя- ния на одном зубе 0,07
Пятно контак- та с зубьями эталонного зубчатого колеса • по высоте не менее 403
по длине не менее 50%
Допуск на направление зуба 0,021
Диаметр целительной окружности 54
Обозначение чертежа сопряженного колеса I6.650.2I7A
Условное обозначение вала' по ГОСТ 1139-58 D8x36x40C’SjC
Число зубьев 8
п.п. й детали по чертелу руководства Заводской № детали
92 114 I6.650.2I2A
TB4hO,8-.-1,Z', HRC48-..S2
7^lE(~O.O2S)
2.5
5
ФЗЬ.З mm
2*45
55-Q.osg
2.
3.
4
ю,29-0.055
____78
100
ЯЛ.
I. Острие кромки на торцах зубьев приту-
пить фаской 1x45°.
Неуказанные предельные отклонения раз-
.меров: отверстий - по А?, валов - по
В?, остальных - по CMg.
Овальность и конусообразносгь поверх-
ности В не более половины допуска на
диаметр.
* Размеры для справок
Обозначение чертежа сопряженного колеса 16.650.244
Условное обозначение вала по ГОСТ 1139-58 D8x36x4.£-SIC
Число зубьев 8
RzbO
Модуль торцовый 4,291
Число зубьев 1 22
Тип зуба Круговой
Угол наклона зуба в се- редине зубчатого венца 35°
Направление зуба Правое
Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0
Угол делительного конуса 45°
Угол конуса впадин 41й15>
Степень точности по _ ГОСТ 1758-56 Ст.8-Х
с 4-0,095
-0^205
I Толщина зуба по хорде
в норма льном сечении
Измерительная высота'
до хорды ________________
Допуск на радиальное
биение зубчатого венца
допуск на погрешность
обката
Допуск на разность ок-
ружных шагов
Пятно кон так-
та с зубьями
парного зуб-
чатого колеса
по длине
(к малому
модулю)
по
высоте
Метод нарезания зубьедз
циаметр
Размеры развод
резцовой резцов
головки номер
резцов
п.п
93
3,49
0,08
190"
0,03
не менее 505
не менее 5'2.
Односторонний
152,4
2
7 1/2
№ детали по чертежу
руководства
Заводской
№ детали
81
16.650.215
- 142 -
t
1
I. Концы нитки резьбы запилить до толщи-
ны I мм.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по А?, валов - по
В?, остальных - по С.'Лд.
3. Овальность и конусообразность поверх-
ности А не более 0,015 мм.
4. Гайка, навернутая на винт, должна
иметь осевой люфт от 0,05 до 0,15 мм
- из -
Rz40.
Модуль нор.!алыш2
Число зубьев 31
Угол наклона зуба 8°
Направление зуба Левое
Исходный контур ГОСТ 13755^68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Алина общей нормали 32.2_к]5
Допуск на радиальное биенио зубчатого венца 0,95
Допуск на колебание длины общей нормали 2,03
Предельные отклонения основного зага -0,3X8
Допуск на разность ок- ружных шагов 0,019
. Пятно контак- та с зубьями эталонного зубчатого колеса по -Высоте .«—•ПО"' длине не менее 45/ не менее 50'
Допуск на нащ зуба давление 0,917
Диаметр целительной окружности 93,92
Обозначение чертежа сопряженного колеса 16.650.230
№ п.п. № детали по чертежу руководства Заводской й детали
94 пз 16.650.216
МО,
2,5
1*45
4 таски
%*
20
1,25
28
Н/ IO04I5I
ЗотВ. 012"
018
20
А-А (повернуто)
018
150°. 180°
I. Нитроцементировать h 3,8.. .1,2 мм;
НРС 56...58, кроме поверхности В.
2. неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
см8.
3. п Размер с припуском обработать по де-
тали. 'Г- I6.65J.20IA
RZ4O. VM
Модуль 3
- Число зубьев 72
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.8-Х
Длина общей нормали 78’Э9-0,24_
Допуск на радиальное биение зубчатого венца 0,11
Допуск на колебание длины общей нормали 0,075
> Допуск на ко- лебания из- за оборот мерительного колеса 0,19
межцентрово- го расстоя- ния на одном зубе 0,07
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 40%
по длине не мецее 53%
Допуск на направление зуба 0,021
Диаметр делительной окружное ти 216
Обозначение чертежа сопряяенного колеса I6.653.2I2A
;й п.п. ft детали по чертежу руководства Заводской ft детали
95 П5 16.650.2I7A
1
I
144 -
I
J
»
I. HB 240...280.
2. Неуказанные предельные отклонения раз-
меров: валов - по By, остальных - по
см8
Рг40,
V (У)
Модуль 3
Число зубьев 52
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 5Э’6-0.06
Допуск на радиальное биение зубчатого венца 0,058
Допуск на колебание длины общей нормали 0,036.
Допуск на ко- лебания из- мерительного за оборот колеса 0,1
межцентрово- го расстоя- ния на одном зубе 0,045
Пятно контак- та с зубьями эталонного зубча того колеса по высоте не менее 45?
по длине не менее 60?
Допуск на направление зуба 0,017
Диаметр делительной окрукности 156
Обозначение чертежа сопряженного колеса 16.650.220
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A- U3
Число зубьев 8
№ п.п. № детали по чертежу руководства Заводской № детали
96 79; 80 16.650.220
- 145 -
_____м
Число заходов I
Тип червяка Архимедов
Угол подъема витка 3Ь00’46"
Направление витка Левое
Ход винтовой .ДИНИИ 12,56
Параметры профиля ви тков угол профиля высота витка 20° 8,8
Степень точности--по ГОСТ 3675-56 Ст.7-Х
Толщина витка 6»36-0.075
Измерительная высота 4
Предельные отклонения осевого шага ±0,014
Предельная накопленная погрешность осевого шага ±0,025
Допуск на вяка профиль чер- 0,022
Допуск на радиальное биение витков червяка 0,02
Обозначение чертежа сопряженного колеса 16.650.152
I. Концы витков толщиной менее 2 мм уда-
лить.
2. Неуказанные предельные отклонения раз-
меров: валов - по В?, остальных - по
см8.
3. Овальность и конусообразносгь поверх- ности А не более половины допуска на диаметр № п.п. № детали по чертежу руководства Заводской № детали
97 III 16.650.223
145 -
Rz20.
1x45°
ТвЧ h2...3:HRC35...4O 5(раСок
2,5
S 0,025 5
ГВЧ0,8...1,2; HRC 08...52
Неуказанные предельные отклонения
размеров: отверстий - по А?, валов - по
В7, остальных - по СМд
5
1,25,
/ 0.025 5
RZW,
V (V)
Модуль 2
Число зубьев 45
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 20°
Степень точности по ГОСТ 1643-56 Ст.7-Х.
Длина общей нормали 33>7-0,05
Допуск на колебание длины общей нормали 0,03
Допуск на радиальное биение зубчатого венца 0,05
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,085
на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высрте не менее 45$
по длине не менее 60$
Допуск на направление зуба 0,017
Диаметр делительной окружности 90
Обозначение чертежа сопряженного колеса 16.650.225
п.п. № детали по чертежу . руководства Заводской № детали
98 109 16.650.224
147 -
ТВЧhl, 8... 2.2; HRC48... 52
2*45°
2фаски
2.5
|/|а<иф|~
1*45
Зфаски
I. Неуказанные предельные отклонения раз-
меров: валов - по By, остальных - по
см8. .
2. Овальность и конусообразносгь поверх-
ности А не более половины допуска на
.диаметр
8г40
Модуль 2
Число зубьев- 34
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст.7-Х
Длина общей нормали 21,5О7_ПгОВ
Допуск на радиальное биение зубчатого венца 0,042
Допуск на колебание длины общей нормали 0,024
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,08
на одном зубе 0,036
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 45%
по длине t не менее 60%
Допуск на направление зуба 0,017
Диаметр делительной окружности 68
Обозначение чертежа сопряженного колеса 16.650.224
№ п.п. № детали по чертежу руководства Заводской № детали
99 108 16.650.225
- 148
№>.Л17
Ф23.5
Модуль 2
Число зубьев 18
Исходный контур ГОСТ 13755-68
Коэффициент смещения исходного контура 0
Степень точности по ГОСТ 1643-56 Ст. 8-Х
Длина общей нормали 15,16~О.0-5
Допуск на радиальное биение зубчатого венца 0,05
Допуск на колебание длины общей нормали 0,026
Допуск на ко- лебания из- мерительного межцентрово- го расстоя- ния за оборот колеса 0,11
на одном зубе 0,055
Пятно контак- та с зубьями эталонного зубчатого колеса по высоте не менее 40$
по длине не менее 50$
Допуск на направление зуба 0,021
Диаметр делительной окружности 36
Обозначение чертежа сопряженного колеса 16.650.225
I. НВ 240...280.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по Ау, валов - по
By, остальных - по СМд
п/п № детали по чертежу руководс гва Заводской й детали
100 107 I6.65.J.226A
149 -
108,18*
6
Rz40,
V (У)
Модуль 3
Исходный контур ГОСТ 13755-68
Степень точности по ГОСТ 1042-62 Ст.7-Х
Размер по роликам .
Лиаметр измерительных роликов 5,5
Предельная накопленная погрешность шага ±0,032
Предельные отклонения шага ±0,018
Допуск на пр»-Т>иль 0,022 .
Пятно контак- та с зубьями эта тонного зубчатого колеса по высоте не менее 50%
пс длине не менее' 70%
Шаг 9,42
Число зубьев 12
Обозначение чертежа сопряженного колеса 16.650.216
/loozM
7/////////М^^^
1,25.
120
1*45°
2сраски
1*45°
2 ср а с ки
1,25
|/|^ф|
IIB 240...280.
Неуказанные предельные отклонения раз-
меров: отверстий - по Ау, валов - по
By, остальных - по 0.4g.
* Размер для справок
К» п.п. № детали .по чертежу руководства Заводской № детали
ГОР 112 16.650.230
- 150 -
If
4
/
г
I. Острые кромки на торцах зубьев приту-
пить фаской 1x45°.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по Ап> валов - по
В?, остальных - по СМд.
3. * Размеры для справок
Обозначение чертежа
сопряженного колеса
16.650.215
16.650.339
Условное обозначение от- верстия по ГОСТ 1139-58 D8x36x40A • 03
Число зубьев 8
: Модуль торцовый 4,291
Число зубьев 22
Тип зуба Круговой
Угол наклона зуба в се- редине зубчатого венца 35°
Направление зуба Левое
Исходный контур ГОСТ 16202-70
Коэффициент смещения исходного контура 0
Угол делительного конуса 45°
Угол конуса впадин 4I°I5’+2U’
Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном сечении 5 4-0',095 °’ -3,205
Измерительная высота до хорды 3,49
Допуск на радиальное биение зубчатого венца 0,08
Допуск на погрешность обката 190"
Допуск на разность ок- ружных шагов 0,03
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю} не менее 50$
по высоте не менее 50$
Метод нарезания зубьев Односторонний
Размеры резцовой головки диаметр развод резцов номер резцов 152,4 2 7 1/2
й п.п. № детали по чертежу руководства Заводской Ш детали
102 78; 82 16.650.244
- 151 -
9Ua (*o'!o22)
4B°45'+2D
151
TB4h0,8...1,2: HRC48...52
90
0,32
ЪйМЮИИЮЬ
3x45°
2 (риски
2,5
l/l403[ff
52-0,058
& 046A 5
7,29-0,055
132
—fZHZ]
I. Острые кромки на торцах с^бьев приту-
пить фаской 1x45°.
2. Неуказанные предельные отклонения раз-
меров: отверстий - по Ау, валов - по
В?, остальных - по СМд.
3. Овальность и конусообразность поверх-
ности В не более половины допуска на
диаметр.
4. * Размер для справок
Обозначение чертежа 16.650.244
сопряженного колеса
9z40
Модуль торцовый 4',291
Число зубьев 22
Тип зуба Круговой
Угол наклона зуба в се- редине зубчатого венца 35°
Направление зуба Правое
Исходный контур ГОСТ 16202-70'
Коэффициент смещения исходного контура □
Угол делительного конуса 45°
Угол конуса впадин 41°15’
Степень точности по ГОСТ 1758-56 Ст.8-Х
Толщина зуба по хорде в нормальном сечении 5 a-'J,095 ’ -0,205
Измерительная высота до хорды 3,49
Допуск на радиальное биение зубчатого венца 0,08
Допуск на" погрешность обката 190"
Допуск на разность ок- ружных шагов 0,03
Пятно контак- та с зубьями парного зуб- чатого колеса по длине (к малому модулю) по высоте не менее 50% не менее 50%
Метод нарезания Размеры резцовой головки зубьев диаметр развод резцов номер резцов Односторонний 152,4 2 7 1/2
Условное обозначение от- верстия по ГОСТ 1139-58 D8x46x50A • U3 й> п.п. № детали по чертежу руководства Заводской te детали
Число зубьев 8 ЮЗ 77 16.650.339
