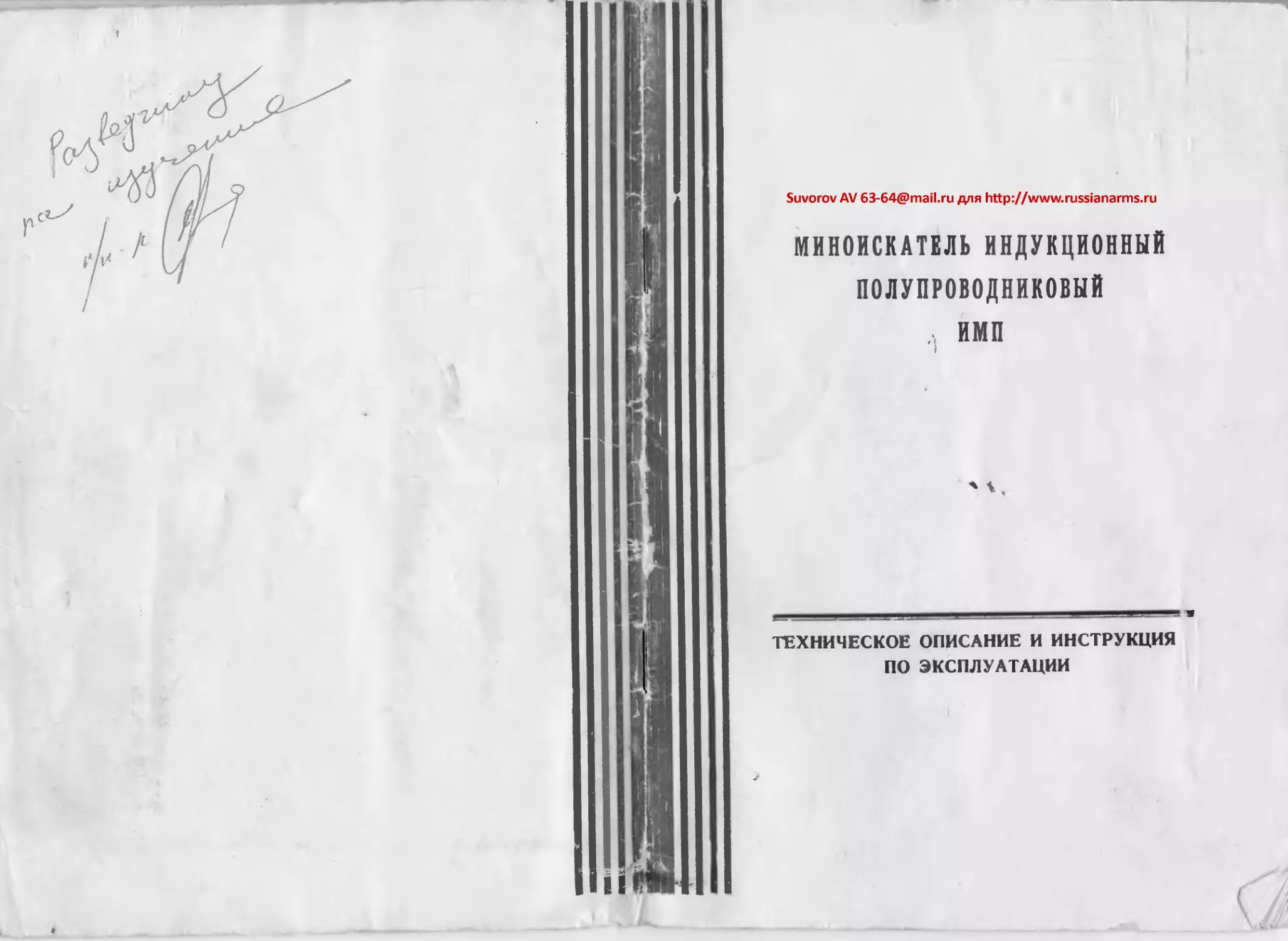

МИНОИСКАТЕЛЬ ИНДУКЦИОННЫЙ ПОЛУПРОВОДНИКОВЫЙ
... имп
* *.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Suvorov AV 63-64@mail.ru для http://www.russianarms.ru
МИНОИСКАТЕЛЬ ИНДУКЦИОННЫЙ ПОЛУПРОВОДНИКОВЫЙ имп
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
РБ2. 47L 003 ТО
Ред. 2—65
1978
Настоящее техническое описание и инструкция по эксплуатации разработаны и утверждены по состоянию отработки технической документации на 1 января 1965 года и допущены для использования с 1 мая 1965 года.
В описании и инструкции по эксплуатации пронумеровано 31 страница. Кроме того, имеется одна вклейка между страницами 24—25.
ЧАСТЬ I
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. НАЗНАЧЕНИЕ
Индукционный миноискатель полупроводниковый индивидуального пользования ИМП предназначен для поиска противотанковых и противопехотных мин, установленных в грунт (снег), корпуса или взрыватели которых изготовлены из металла.
Миноискатель позволяет обнаруживать мины, установленные в кустарнике, траве и на бродах.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Глубина обнаружения миноискателем мен, установлен-
ных в грунт (снег), см, не менее:
а) противотанковой мины ТМ-46................. 40
б) противотанковой мины ТМД-Б................. 12
в) противопехотной мины ПМД-6 с металлическим взрывателем МУВ................................ 8
2. Ширина зоны поиска мин миноискателем, см:
а) для мины ТМ-46, не менее ...... 30
б) для мины ТМД-Б ........ 20±5
в) для мины ПМД-6 ........ 20±5
3. Миноискатель позволяет производить поиск мин в воде с погружением поискового элемента на глубину, м . . до 1
4. Уровень остаточного напряжения, мВ, не более . . 80
5. Стабильная работа миноискателя без подстройки, мин., не менее 10
6. Расстояние между двумя работающими миноискателями, м, не менее................................. 7
7. Источники тока—элементы 373 ГОСТ 12333-74 с
общим напряжением от 5,0 до 6,2 В, шт. ... 4
8. Срок непрерывной работы с одним комплектом источников тока, ч, не менее......................... 100
9. Интервал рабочих температур, К от 243 до 323
10. Общая масса миноискателя, кг, не более ... 6,6
11. Масса поисковой системы, кг, не более .... 2,4
б
3. СОСТАВ ИЗДЕЛИЯ
В состав миноискателя входят следующие основные элементы и узлы:
1. Поисковый элемент.......................................1 шт.
2. Блок усилительный.......................................1 шт.
3. Штанга (три колена).....................................1 шт.
4. Телефоны головные.......................................1 шт.
5. Сумка...................................................1 шт.
6. Футляр укладочный ......................................1 шт.
7. Ремень..................................................1 шт.
8. Эквивалент настройки....................................1 шт.
9. Отвертка.............................................. 1 шт.
10. Шкурка шлифовальная (10 см2)............................1 шт.
11. Техническое описание и инструкция по эксплуатации . . 1 экз.
12. Формуляр................................................1 экз:
Элементы 373 ГОСТ 12333-74 заводом не поставляются.
Рис. I. Состав изделия
1—поисковый элемент; 2—блок усилительный; 3—штанга (три колена); 4—телефоны голов» ные; б—сумм; 6-футя»₽ укладочный;? -ремень; 8—эквивалент нцстррйкн; 9-отвертка.
4. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ
В поисковом элементе миноискателя помещены две приемные и одна генераторная катушки. Приемные катушки расположены в электромагнитном поле генераторной катушки так, что суммарная э. д. с., наведенная в них, приблизительно равна нулю.
Для компенсации напряжения разбалансирования приемных катушек от изменения температуры и характера окружающей среды служит фазоамплитудный компенсатор.
Изменение связи между генераторной и приемными катушками поискового элемента при внесении металлических предметов в поле генераторной катушки вызывает сигнал разбалансирования, который усиливается усилителем и прослушивается в телефонах.
5. УСТРОЙСТВО СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ
5.1. Поисковый элемент
Поисковый элемент представляет собой каркас, в пазах которого установлены генераторная и две приемные катушки. На одном из концов каркаса размещен контурный конденсатор генератора.
ВНИМАНИЕ! Оберегайте поисковый элемент от ударов.
Каркас поискового элемента рис. 2 помещен в кожух 6, предохраняющий его от механических повреждений. Кожух состоит из двух частей, склеенных посередине, и закрыт накидной гайкой 3. Под накидной гайкой между кожухом и каркасом установлен уплотнитель.
Резьбовая часть накидной гайки покрывается влагостойкой смазкой.
Связь поискового элемента с усилительным блоком осуществляется кабелем 2 со вставкой разъема ШР.
Поисковый элемент соединяется с держателем 4 при помощи охватывающего кожух хомута 5.
Для устранения влияния металла штанги на поисковый элемент держатель изготовлен из текстолита.
7
Рис. 2. Поисковый элемент
1 — вставка разъема ШР20; 2 — кабель; 3 — гайка; 4 — держатель;
5 — х )мут; 6 — кожух.
Местоположение хомута на кожухе строго фиксировано, что соответствует наименьшему влиянию металлических частей штанги на работу поисковой системы.
ВНИМАНИЕ! Каркас поискового элемента устанавливать в кожух меткой по направлению к держателю.
ВНИМАНИЕ! Разборка поискового элемента в полевых условиях недопустима.
5.2. Блок усилительный
Усилительный блок рис. 3 состоит из двух частей: дур-алюминиевого основания 10 с верхней крышкой 3 и стальной коробки 11с откидной нижней крышкой 15.
На основании установлены плата 16, на которой смонтированы элементы генератора и усилителя, и потенциометры фазоамплитудного компенсатора 9, имеется отсек для источников тока.
На верхней крышке 3 размещены:
— колодка разъема ШР 20 для соединения кабеля поискового элемента с усилительным блоком;
— колпачок 5, который навертывается на колодку разъема Шр 20 в нерабочем состоянии и служит для защиты деталей разъема от повреждения, загрязнения и попадания влаги;
— телефонные гнезда 6, в которые при работе вставляется штепсельная вилка телефонов;
— тумблер 7 для включения и отключения источников тока;
— две ручки 8 компенсатора, служащие для точной настройки миноискателя.
Оси двух потенциометров грубой настройки фазоамплитудного компенсатора 9 выведены через крышку 3 под шлиц.
Крепление основания к коробке осуществляется при помощи двух винтов 4. На боковых стенках коробки установлены карабины 12, служащие для закрепления заплечного ремня при работе с миноискателем без брезентовой сумки.
Коробка имеет откидную нижнюю крышку 15, соединенную с ней при помощи петли и замка 13. Нижняя крышка предназначена для доступа к отсеку источников тока и для соединения при помощи контактной пружины 14 источников тока между собой.
Рис. 3. Блок усилительный
1—отсек источников тока; 2—уплотнитель; .3—крышка верхняя; 4—винт; 5—колпачок;
6—гнездо; 7—тумблер; 8—ручка; 9-фазоампчитудный компенсатор; 10-основание; 11—кс-робка; 12—карабин; 13-замок; 14—пружина; 1о—крышка нижняя; 16—плата.
8
Между верхней крышкой и основанйем установлен резиновый уплотнитель 2. На нижней крышке также установлен уплотнитель. Для удобства пользования усилительный блок помещается в брезентовую сумку.
5.3. Штанга
Для удобства транспортирования и возможности работы сапера в положении „лежа* или „стоя* штанга выполнена разборной состоит из трех колен, изготовленных’из ,дур-tjfcnu -Л-— *- - — —
Рис. 4. Штанга алюминиевых труб. Сочленение колен штанги между собой и с держателем поискового элемента резьбовое.
5.4. Футляр укладочный
Укладочный футляр выполнен из дуралюминия и предназначен для размещения при транспортировке и переноске всех узлов миноискателя. Крышка прикреплена к футляру шарниром и закрывается двумя натяжными замками. Для закрепления узлов миноискателя внутри укладочного футляра установлены скобы.
10
Рис. 5. Футляр укладочный
Укладочный футляр приспособлен для переноски в руках и за спиной.
II
ЧАСТЬ 11
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Миноискатель ИМП в процессе эксплуатации обслуживается одним человеком.
1. РАЗВЕРТЫВАНИЕ МИНОИСКАТЕЛЯ ДЛЯ РАБОТЫ В ПОЛОЖЕНИИ „СТОЯ*
Для сборки миноискателя необходимо проделать следующее:
— открыть крышку укладочного футляра;
— извлечь из укладочного футляра: телефон, брезентовую сумку, поисковый элемент с держателем, усилительный блок, три колена штанги;
— закрыть крышку укладочного футляра;
— собрать колена штанги, привернуть их к держателю поискового элемента;
— ослабить шарнирное соединение хомута поискового элемента с держателем, для чего повернуть гайку против часовой стрелки;
— установить требуемый угол наклона штанги относительно поискового элемента и затянуть гайку до отказа;
— вставить кабель в пазы хомутиков на штанге;
— установить источники тока;
— вложить усилительный блок в брезентовую сумку;
— одеть брезентовую сумку на правое плечо, при этом соединительный кабель должен находиться за спиной, подогнать длину ремня, соединить кабель с усилительным блоком;
— одеть телефоны и соединить их с помощью штепсельной вилки с усилительным блоком;
— установить тумблер в положение „ВКЛ*;
— настроить миноискатель и проверить эквивалентом настройки его работоспособность.
2. РАЗВЕРТЫВАНИЕ МИНОИСКАТЕЛЯ ДЛЯ РАБОТЫ В ПОЛОЖЕНИИ „ЛЕЖА*
Порядок сборки миноискателя для работы в положении „лежа* тот же самый, что и при сборке миноискателя для работы в положении „стоя*.
Характерные особенности сборки:
поисковый элемент и держатель закрепляются параллельно друг другу, брезентовая сумка закрепляется на поясном ремне;
к держателю присоединяется колено штанги с заглушкой.
№
Рис. 6.
Общий вид прибора ИМП для работы в положении .стоя"
3. СВЕРТЫВАНИЕ МИНОИСКАТЕЛЯ
После работы с миноискателем необходимо:
— установить тумблер в положение „ВЬ1КЛ“;
— отсоединить вставку разъема кабеля и вилку телефонов от усилительного блока;
— снять телефоны;
— завернуть колпачок на колодку разъема;
— отсоединить кабель от штанги;
— разобрать штангу;
— ослабить гайку и повернуть держатель в исходное положение параллельно поисковому элементу)
и
Вынуть усилительный блок из брезентовой сумки;
—извлечь источники тока;
—очистить от пыли, грязи и влаги элементы миноискателя и уложить в укладочный футляр;
—закрыть крышку укладочного футляра.
Рис. 7.
Общий вид прибора ИМП для работы в положении .лежа"
ВНИМАНИЕ! Поворачивание держателя без предварительного ослабления гайки влечет за собой поломку деталей соединения поискового элемента с держателем.
4. УСТАНОВКА ИСТОЧНИКОВ ТОКА
Установку источников тока производить в следующей последовательности:
— открыть нижнюю крышку усилительного блока;
— установить источники тока в отсек согласно схеме, указанной на нижней крышке блока.
—закрыть нижнюю крышку блока.
ВНИМАНИЕ! При неправильной установке источников тока миноискатель работать не будет.
После окончания работ источники тока вынуть и хранить отдельно,
17
5. НАСТРОЙКА МИНОИСКАТЕЛЯ
После установки источников тока и сборки миноискателя произвести его настройку, для чего: взять миноискатель в правую руку и, держа его над землей на высоте от 10 до 12 см, левой рукой попеременно медленно вращать ручки компенсатора усилительного блока до исчезновения в телефонах основного тона.
При этом в телефонах должен быть слышен только слабый контрольный тон более высокой частоты или шумы.
Проверить работу миноискателя путем приближения к поисковому элементу эквивалента настройки на расстояние 10 см. При этом в телефонах должен появиться звук основной частоты.
При перепадах температур от 243 до 323 К возможен уход компенсации. В этом случае необходимо:
оси потенциометров точной настройки установить в среднее положение и произвести компенсацию с помощью потенциометров грубой настройки.
ВНИМАНИЕ! При настройке миноискателя поисковый элемент необходимо располагать так, чтобы в радиусе полутора метров от него не было металлических предметов.
6. ПОРЯДОК РАБОТЫ С МИНОИСКАТЕЛЕМ
Держа поисковый элемент за штангу и непрерывно перемещая его перед собой вправо и влево, двигаться вперед по заданному направлению. При этом необходимо следить за тем, чтобы поисковый элемент перемещался параллельно поверхности грунта на расстоянии от 5 до 7 см от нее. При передвижении по разведываемой полосе сапер должен перемещать поисковый элемент вперед не более чем на половину его длины, при этом необходимо тщательно следить за тем, чтобы вся площадь разведываемого участка была обследована миноискателем.
Услышав в телефонах сигнал (появление основного тона), сапер должен остановиться и уточнить местонахождение мины.
В зависимости от поставленной задачи, он должен либо начать извлечение мины, либо обозначить место ее расположения.
Для определения места расположения мины поисковый элемент необходимо осторожно перемещать вперед, где было зафиксировано появление сигнала, до получения в телефонах
минимума звука. Если при дальнейшем небольшом перемещении поискового элемента вперед или назад сигнал в телефонах возрастет, то мина находится под центром поискового элемента. Если при перемещении поискового элемента, вперед сигнал в телефонах не возрастает, то необходимо, перемещая поисковый элемент назад, таким же методом установить местонахождение мины.
Мина находится под центром поискового элемента только в том случае, когда при перемещении его вперед или назад сигнал в телефонах возрастает.
По мере необходимости следует производить подстройку миноискателя, добиваясь минимальной громкости основного тона.
Следует помнить, что чувствительность миноискателя определяется тщательностью его настройки.
Во всем остальном строго руководствоваться требованиями инструкции по мерам безопасности при разминировании местности.
ВНИМАНИЕ! Малые металлические массы (взрыватели) могут вызывать появление слабого сигнала, поэтому при поиске сапер обязан обращать особое внимание на фиксацию этих сигналов.
Особенности эксплуатации миноискателя при поиске на бродах
^При разминировании бродов миноискатель собирается для работы в положении „стоя*.
Длину ремня сумки с усилительным блоком необходимо отрегулировать так, чтобы сумка не касалась воды.
Собранный миноискатель настраивается обычным порядком на суше, а затем при опускании поискового элемента в воду на глубину до 1 м производится подстройка миноискателя.
При настройке миноискателя в воде поисковый элемент должен быть удален от грунта на расстояние от 10 до 20 см.
ВНИМАНИЕ! Прежде чем опустить поисковый элемент в воду, необходимо до отказа завернуть накидную гайку >0 избежание попадания воды,
7. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
№№ пп. Характерная неисправность Вероятная причина Методы устранения
1 В телефонах Плохие контакты в мес- Проверить места соеди-
2 прослушиваются шорохи и трески. При включе- тах соединения источников тока. Плохой контакт в штепсельном разъеме. Источники тока вклю- нений и зачистить контакты. Проверить или протереть контакты штепсельного разъема. Проверить правильность
3 нии тумблера миноискатель не работает (нет звука в телефонах). При постуки- чены неправильно. Напряжение источников тока менее 5,0 В. Обрыв в цепи телефонов. Плохие контакты в мес- включения источников тока. Сменить источники тока. Сменить телефоны. Проверить омметром электрическую цепь телефонов, в месте обрыва — припаять. Проверить состояние па-
4 вании по усилительному блоку звук в телефонах пропадает. Не хватает пределов компенсации. тах паек. Повернулись оси потенциометров грубой настройки. Резкое изменение климатических условий. । ек и устранить неисправности. Оси потенциометров точной настройки установить в среднее положение и произвести компенсацию с помощью потенциометров грубой настройки.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1. Осмотр миноискателя перед началом поиска
Прежде чем начать поиск, саперу необходимо провести следующий осмотр:
— проверить надежность соединения элементов минонс* кателя (хомуты, скобы, гайки, штанга);
— проверить правильность установки источников тока в отсеке усилительного блока;
— проверить работу миноискателя, руководствуясь разделом .Настройка миноискателя4 настоящей инструкции.
8.2. Месячные профилактические работы
— Провести осмотр перед началом поиска.
— Проверить состояние штанги, хомутов, скоб крепления хомутов на штанге.
— Проверить состояние коробки усилительного блока, состояние уплотнителей, замков.
— Проверить работоспособность миноискателя.
— Проверить состояние укладочного футляра, целостность и исправность замков, арматуры, крепление узлов миноискателя.
В случае обнаружения дефектов устранить их силами ремонтных мастерских.
При неисправности или выходе из строя каких-либо деталей или узлов, последние подлежат ремонту или замене, о чем делается запись в формуляре.
В случае снижения эксплуатационных показателей миноискателя в течение гарантийного срока или обнаружения дефектов по вине завода, руководствоваться при этом правилами о гарантийном сроке службы миноискателя.
По истечении гарантийного срока работы миноискателя электрические характеристики должны сниматься ежемесячно и записываться в формуляре.
8.3. Осмотр миноискателя после одного и более месяцев хранения на складе
Протереть и тщательно осмотреть миноискатель.
Выполнить месячные профилактические работы.
Проверить запись в формуляре миноискателя на день сдачи его на склад.
Если истек гарантийный срок работы миноискателя или гарантийный срок хранения его на складе, снять электрические характеристики, о чем должна быть сделана запись в формуляре.
9. КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ
Консервация производится в следующем порядке:
— тщательно протереть и удалить грязь;
— выполнить месячные профилактические работы, о чем должна быть сделана запись в формуляре;
21
— неокрашенные места, царапины и забоины покрасить или смазать тонким слоем смазки ЦИАТИМ-201;
— уложить миноискатель в укладочный футляр.
Расконсервация миноискателя должна производиться в следующем порядке:
— извлечь миноискатель из укладочного футляра;
—удалить с наружных смазанных поверхностей миноискателя старую смазку;
— собрать миноискатель.
10. ПРАВИЛА ХРАНЕНИЯ
Перед постановкой миноискателей на хранение источники тока должны быть вынуты и храниться отдельно.
Миноискатели в полевых условиях должны храниться в укладочных футлярах, которые должны быть укрыты или находиться в помещениях во избежание попадания в футляры пыли, грязи или воды.
При длительных перерывах в эксплуатации (до 6 месяцев) миноискатели должны храниться в сухих помещениях на стеллажах в укладочных футлярах.
Температура окружающего воздуха должна быть не ниже 283 К, относительная влажность не более 70°/о.
Хранение миноискателя свыше 6 месяцев должно выполняться в соответствии с „Руководством по хранению машин инженерного вооружения и имущества" издания 19632го-да.
11. ТРАНСПОРТИРОВАНИЕ
Транспортирование миноискателей в процессе эксплуатации может осуществляться вручную или любыми видами транспортных средств (на судах, самолетах, автомашинах, по железной дороге и др.).
Для транспортирования миноискателя с помощью заплечного ремня необходимо:
пристегнуть заплечный ремень к карабинам укладочного футляра, одеть ремни на плечи.
Транспортирование миноискателей транспортными средствами осуществляется в укладочных футлярах.
ВНИМАНИЕ! Транспортирование миноискателей осуще ствлять только с вынутыми источниками тока.
22
ПРИЛОЖЕНИЕ
оэффнцненты усиления сторон Т1 н Т2 не дол-лмчатъся более, чем на
* [окдеисаторы С7* и . сердечники Э1 и ЭЗ ся при необходимости. I лозшщях С5 и С14 кается применять соот-виио конденсаторы ЖИ-6-22±Э0% н «S3 1-15-15*30%. )ЖО. 464. 023ТУ
>езксторы ОнХЛТ по одблрается при регулн-ик.
1111
|И dOSHdU
ХКНЭ ХАЖОЯ хнэжятге шчяомэиои
Ш 1
ПРИБОР ИМП . СХЕМА ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ РБ 2.471.003 СхЭ
1. Коэффициенты усиления транзисторов Г1 и Т2 не должны отличаться более, чем на 10%.
2. Конденсаторы С7* и С10*., сердечники 31 и 32 ставятся при необходимости.
3. Я позициях 05 к С14 допускается применять соответственно конденсаторы КЗЗ-1-6-22±ЗО% н К53 1-15-15 ±30%.
(ЖО. 464. С23ТУ
4. Резист И&ЛТ по ога 1&7Г&
* Подбирается при регули-рошшж.
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ PS 2.471.009 СхЭ
ВИД СЗАДИ
EMA МАРКИРОВОЧНАЯ Р Б2.471.003 Сх
БЛОК УСИЛИТЕЛЬНЫХ КОЖУХ снят
ПОИСКОВЫЙ ЭЛЕМЕНТ КОЖУХ снят
ПРИБОР ИМП. СХЕМА МАРКИРОВОЧНАЯ РБ2.471.003 Ст
ВИД СЗАДИ
Продолжение РБ2.471.003 СХЭ
Поз. обозн. Наименование Кол. Примечание
1 2 3 4
39; 56 Ом
R1*
R2
R3
R4*
R5
R6
R7*
R8
R9
R10
R11
R12
Резистор ОМЛТ-0,25-82 0м±Ю°/о
Резистор ОМЛТ-0,25-4,7кОм ± 10°/о
Резистор ОМЛТ-0,25-1 кОм ± 10°/о
Резистор ОМЛТ-0,25-39 Ом±10°/о
Резистор ОМ ЛТ-0,25-4,7кОм± 10°/о
Резистор ОМЛТ-0,25-1кОм±Ю°/о
Резистор ОМЛТ-0,25-82 Ом±Ю°/о
Резистор ОМЛТ-0,25-39кОм±Ю°/о
Резистор ПСП-1-1-А-22кОм±20°/о
ОС-5-32 ОЖО.468 084 ТУ
Резистор ОМ ЛТ-0,25-39кОм ± 10°/о
Резистор ОМЛТ-0,5-4,7МОм±Ю°/о
1
1
1
1
1
1
1
1
1
1
1
56;82 Ом
39; 56 Ом
Резистор ПСП-1-1-А-100кОм±20°/о
ОС-3-60 ОЖО.468.084. ТУ
21
Продолжение
1 2 3 4
R13* Резистор ОМЛТ-0,5- 4,7МОм ± 10°/о 1 1,5 МОм
R14 Резистор ПСП-1-1-А-47кОм±20°/о
ОС-5-32 О Ж 0.463.084 ТУ 1
R15 Резистор ПСП-1-1-А-47кОм±20°/о
ОС-3-60 ОЖО.463.084 ТУ 1
R16 Резистор ОМ ЛТ-0,25-ЗкОм ±5°/° 1
R17 Резистор ОМЛТ-0,25-6>2кОм±5°/о 1
R18 Резистор ОМЛТ-0,25-240 Ом±5°/о I
R19 Резистор ОМЛТ-0,25-5,6кОм± 10°/о 1
R20 Резистор ОМЛТ-0,25-2»2кОм± 10°/о 1
R21 Резистор ОМЛТ-0,25-4,ЗкОм ±5°/о 1
R22 Резистор ОМ ЛТ-0,25-10кОм ± 10°/о 1
R23* Резистор ОМЛТ-0,25-120 0м±Ю°/о 1 270; 390 Ом
R24; R25 Резистор ОМЛТ-0,25-8,2кОм ± 10% 2
R2C Резистор ОМЛТ-0,25-4,ЗкОм±5°/о 1
Продолжение
1 2 3 4
R27* Резистор ОМЛТ-0,25-270 Ом ±10% 1 100; 150; 390; 470 Ом
R28 Резистор ОМЛТ-0,25-2,7кОм ±10°/о 1
R29 Резистор ОМЛТ-0,25-120 Ом±Ю°/о 1
Cl* Конденсатор МБМ-160-0,25-11 ОЖО.462.032 ТУ 1 Подбир. 0,25 мкФ
С2 Конденсатор КД-1-М75-5,1пФ±10%-3 ОЖО.460.154 ТУ 1
СЗ Конденсатор КД-1-М700-27пФ ± 10°/о-3 ОЖО.460.154 ТУ I
С4 Конденсатор БМ-2-200В-0.01 мкФ ± 10° /о ОЖО.460.154 ТУ 1
С5 Конденсатор К-53-4-6-22 ± 30% ОЖО.464.037 ТУ 1
CG* Конденсатор БМ-2-200В-4700пФ ± 10% О Ж0.462.047 ТУ I 3300;5100пФ
С7* Конденсатор БМ-2-300В-680пФ±10' О Ж 0.462.047 ТУ 1 ЮООпФ
С8 Конденсатор МБМ-160-0,25-11 О Ж 0.462.032 ТУ 1
С9* Конденсатор БМ-2-200В 4700пФ±10°/с ОЖО.462.047 ТУ 1 3300,5100пФ
СЮ* Конденсатор БМ-2-300В-680пФ± 10% О7ЦО.462.047 ТУ 1 ЮООпФ
27
Продолжений
1
СИ
С12
С13
С14
L1
L2
L3
Б
В
Гн1; Гн2
Tl; Т2
ТЗ . . . Т5
Тр1
Тр2; ТрЗ
Тф
2 3 4
Конденсатор МБМ-160-0,25-11
О Ж 0.462.032 ТУ
КонденсаторБМ-2-200В-3300пФ ± 107о
О Ж 0.462.047 ТУ
Конденсатор Л4БМ-160-0,25-11
ОЖО.462.032 ТУ
Конденсатор К53-4-15-15±30°/о
О Ж0.464.037 ТУ
* РБ5.764.014 Катушка приемная
РБ5.689.013Сп Катушка генераторная
РБ5.764.014 Катушка приемная
Элемент 373 ГОСТ 12333-74
Тумблер ТВ2-1 УСО.360.049 ТУ
РБ7.746.005 Гнездо телефонное
Транзистор МП15 СБ0.336.007ТУ1
Транзистор МП13Б СБ0.336.007ТУ1
РБ5.731.097СП
Трансформатор входной
РБ5.731.098Сп
Трансформатор согласующий
Телефоны головные ТА-56М
РЛ3.844.020Сп РЛО.384.004 ТУ
1
1
1
1
1
1
1
4
1
2
2
3
1
2
1
28
Продолжение
2
3
Ш1
Ш2
Э1
Э2
Вставка ШР 20У5НШ 10
ГЕО.364.107 ТУ 1
Колодка ШР 20 П5 ЭШ 10
ГЕО.364.107 ТУ 1
РБ7.773.001 Сердечник 1
Сердечник МР-20-2 РМ9Х1.0Х19
ОЖО.707.115 ТУ
29
СОДЕРЖАНИЕ
Часть 1. Техническое описание
1. Назначение.............................................. 5
2. Технические данные...................................... 5
3. Состав миноискателя ........................... 6
4. Устройство и работа изделия ............................ 7
5. Устройство составных частей изделия..................... 7
Часть И. Инструкция по эксплуатации
1. Развертывание миноискателя для работы в положении „стоя*............................................ 15
2. Развертывание миноискателя для работы в положении „лежа*.................................................... 15
3. Свертывание миноискателя............................... 16
4. Установка источников тока.............................. 17
5. Настройка миноискателя................................. 18
6. Порядок работы с миноискателем......................... 18
7. Характерные неисправности и методы их устранения . . 20
8. Техническое обслуживание............................... 20
9. Консервация и расконсервация........................... 21
10. Правила хранения.................................... 22
11. Транспортирование..................................... 22
ПРИЛОЖЕНИЕ
1. Таблица данных намоточных изделий прибора ИМП . . 24
2. Прибор ИМП. Схема принципиальная электрическая
(черт. РБ2. 471. 003 СхЭ)........................вклейка
3. Прибор ИМП. Схема маркировочная (черт. РБ2. 471. 003 Сх).....................................вклейка
30
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Изм. Номера листов (страниц) Всего ЛИСТОВ (страниц) в докум. № докум. Входящий № сопроводительного докум. и дата Поди, Дата
измененных замененных новых аннулированных
—
1 * —
—
— —
—
—
—-
—
—
—
' —
—
—— —
31
