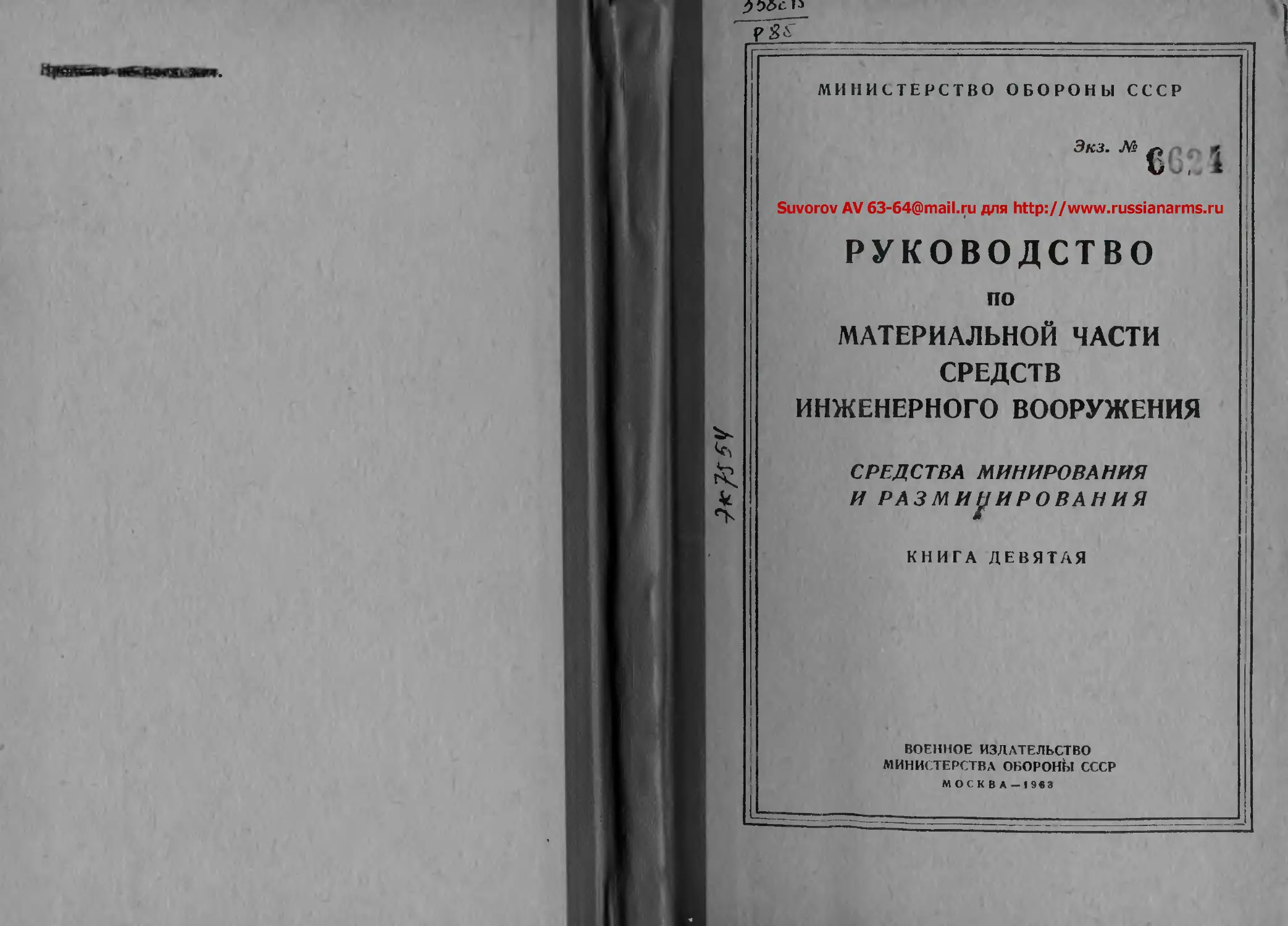

МИНИСТЕРСТВО ОБОРОНЫ СССР
Экз. №
С 1
Suvorov AV 63-64@mail.ru для http://www.russianarms.ru
РУКОВОДСТВО
по
МАТЕРИАЛЬНОЙ ЧАСТИ
СРЕДСТВ
ИНЖЕНЕРНОГО ВООРУЖЕНИЯ
СРЕДСТВА МИНИРОВАНИЯ
И РАЗМИНИРОВАН ИЯ
КНИГА ДЕВЯТАЯ
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА—1 9вЗ
^Министерство обороны ссср
аС С к
5 J rw -3
Начальником инженерных /
войск
21 февраля 1962 г.
Suvorov AV 63-64@mail.ru для http://www.russianarms.ru
РУКОВОДСТВО
по
МАТЕРИАЛЬНОЙ ЧАСТИ
СРЕДСТВ
ИНЖЕНЕРНОГО ВООРУЖЕНИЯ
СРЕДСТВА МИНИРОВАНИЯ
И РАЗМИНИРОВАНИЯ
КНИГА ДЕВЯТАЯ
ПРИБОРЫ И ПРИНАДЛЕЖНОСТИ
ДЛЯ ПОДРЫВНЫХ РАБОТ,
МИНИРОВАНИЯ И РАЗМИНИРОВАНИЯ
ВОЕННОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ОБОРОНЫ СССР
МОСКВА — 1963
ОБЩИЕ ПОЛОЖЕНИЯ
В книге девятой Руководства приведены описания приборов
и принадлежностей, применяемых в качестве вспомогательных
средств при подрывных работах, минировании и разминировании.
К этим средствам относятся:
— конденсаторные и динамоэлектрические подрывные машинки;
— различные измерительные и проверочные приборы, позво-
ляющие измерять сопротивление проводов и электродетонаторов,
напряжение и силу тока в цепях постоянного тока, проверять ис-
правность подрывных машинок и электровзрывных цепей, а также
определять пригодность гальванических элементов и батарей;
— комплекты инструментов и принадлежностей, использующие-
ся при установке и обезвреживании минных полей и отдельных
мип, разведке мнн и минпых полей противника и при подрывных
работах;
— приборы для фиксации (привязки) минных полей;
— грозозащитные устройства для предотвращения взрыва мин
от грозовых разрядов;
— светосигнальные знаки для обозначения проходов в минных
полях;
> — индукционные миноискатели для поиска мин с металличе-
скими деталями на местности, под водой и на дорогах;
— искатели ферромагнитных тел (бомбоискатели) для обнару-
жения в грунте (под водой) перазорвавшихся боеприпасов;
— инженерный тросомет, применяемый при подаче удлиненных
зарядов для проделывания проходов в минпых полях.
1*
ГЛАВА 1
ПОДРЫВНЫЕ МАШИНКИ
Подрывные машинки применяются в качестве источника элек-
трического тока при производстве взрыва электрическим способом.
В настоящей главе описываются подрывные машинки конден-
саторные КПМ-1 и КПМ-2 и динамоэлектрические — ПМ 1 и ПМ-2.
КОНДЕНСАТОРНЫЕ ПОДРЫВНЫЕ МАШИНКИ КПМ-1 И КПМ-2
Машинка КПМ-1 применяется для одновременного взрывания
до 100 электродетоиаторов с платпно-иридиевым или нихромовым
мостиком накаливания.
Для одновременного взрыва до 200 электродетонаторов исполь-
зуются две машинки КПМ-1, соединенные между собой для сов-
местной работы.
Машинка КПМ-2 применяется для одновременного взрывания
до 350 электродетоиаторов с платпно-иридиевым мостиком накали-
вания.
Основные тактико-технические данные
КПМ-1 КПМ-2
Вес машинки, кг .............. 1,6 6
Вес машинки в футляре, кг . ... . . , . 2,1 6,5
Габаритные размеры манишки, мм . ... . 103X87X166 260X120X185
Габаритные размеры футляра, мм ..... 156X106X196 290X130X210
Номинальное' напряжение, в 1500 1500
Емкость конденсатора-накопителя, мкф . . 2 6
Количество электродетоиаторов, взрываемых одновременно одной машинкой: при последовательном соеди- нен и и: с платпно-иридиевым мостиком, шт. 100(350) 350 (900)
с нихромовым мостиком» шт 100 (300) 300 (900)
с константановым мостиком, шт. . . . 25 (50) 100(150)
ори параллельном соединении: с платпно-иридиевым мостиком, шт. 5(15) 6(50)
с нихромовым м< стиком, шт 4(15) 5(50)
с константановым мостиком» шт.. . . 2(10) 3 (30)
5
Количество электродетонаторов, взрываемых
одновременно двумя машинками КПМ-1,
включенными для совместной работы:
при последовательном соеди-
нен и н:
с платнно-нрндиевым мостиком, шт. 200(700)
с нихромовым мостиком, шт.......... 200 (600)
с константановым мостиком, шт. ... 50 (100)
при параллельном соединении:
с платнно-нридневым мостиком, шт. 5 (30)
с нихромовым мостиком, шт............ 4 (30)
с константановым мостиком, шт. ... 2 (20)
Примечание. Числа в скобках указывают допустимое общее (расчет-
ное) сопротивление электровзрывпой cent, о.и.
Устройство подрывной машинки КПМ-1
Подрывная машинка КПМ-1 (рис. 1) состоит из механического
привода и электрической схемы, смонтированных на двух гети-
наксовых панелях, прикрепленных к наружной панели (крышке) и
размешенных в корпусе /.
Рис. 1. Подрывная машинка КПМ 1;
/ — корпус; 2— наружная панель: 3 — приводная ручка; 4—пружинная заслонка;
5 — кнопка; € — зажимы: / — розетка штепсельного разъема; Я— держатель привод-
ной ручки; 9— окно сигнальной лампы; 10 — соединительный кабель; // — пульт
(нагрузочное сопротивление); /2 — брезентовый футляр
6
На наружной панели 2 имеется гнездо для вставления привод-
ной ручки 3, закрываемое пружинной заслонкой 4. и кнопка 5 для
включения напряжения на зажимы машинки. Наружная панель
машинки с резиновым уплотнителем (прокладкой) крепится к кор-
пусу с помощью трех винтов.
В верхней части корпуса укреплены зажимы закрытого типа 6
для подключения к машинке электровзрывной сети, розетка штеп-
сельного разъема 7, держатель приводной ручки 8 и имеется окно 9
для наблюдения за свечением сигнальной лампы.
На тыльной стороне корпуса машинки прикреплена металличе-
ская пластинка с краткой инструкцией по эксплуатации.
Механический привод машинки состоит из двух пар цилиндри-
ческих шестерен и обеспечивает передачу вращения от приводной
ручки на ротор малогабаритного генератора переменного тока. Он
имеет устройство, обеспечивающее свободное вращение шестерен
после прекращения вращения приводной ручки.
Принципиальная электрическая схема машинки изображена на
рис. 2.
Рис. 2. Принципиальная электрическая схема подрывной машинки КПМ-1:
/. 2 — контакты кнопки; 4 — контакты разрядного сопротивления; 5, 6 — зажимы
для электровзрывной сети; 7 — разрядное сопротивление; 8 — конденсатор удвоения;
9— конденсатор-накопитель; 10 — трансформатор; 11— сигнальная неоновая лампа;
12 — генератор; 13 — селеновые выпрямители; /-/ — балластное сопротивление; 13 —
автоматический контакт; 16, 17 — контакты штепсельного разъема
Напряжение, развиваемое генератором 12 при вращении руч-
ки, повышается трансформатором 10 и схемой удвоения напряже-
ния, состоящей из двух селеновых выпрямителей 13 и конденса-
тора удвоения 8. Выпрямленный ток повышенного напряжения
заряжает конденсатор-накопитель 9. Контакт 15 автоматически за-
мыкается с началом вращения приводной ручки и удерживается в
этом положении при вращении ручки со скоростью не менее 4 обо-
ротов в секунду.
Когда напряжение на конденсаторе-накопителе достигает номи-
нального значения (1500 в), начинает светиться сигнальная нео-
новая лампа 11, что сигнализирует о готовности машинки к произ-
водству взрыва.
7
С прекращением вращения ручки сигнальная лампа гаснет, ав-
томатический контакт 15 размыкается и отключает конденсатор-
накопитель от зарядной цепи, чем исключается возможность раз-
ряда его через селеновые выпрямители 13.
При нажатии кнопки контакты /, 2 подключают конденсатор-
накопитель к зажимам 5, 6 и электрический заряд поступает в элек-
тровзрывную сеть.
При отпускании кнопки контакты /, 2 возвращаются в исход-
ное положение и отключают конденсатор-накопитель от зажимов.
При вынутой приводной ручке контакты 3, 4, связанные с пру-
жинной заслонкой, подключают разрядное сопротивление 7 и кон-
денсатор-накопитель полностью разряжается.
Для совместной работы две машинки соединяются через розет-
ки штепсельного разъема (контакты 16, 17) специальным соедини-
тельным кабелем, имеющимся в комплекте машинки. При этом кон-
денсаторы обеих машинок соединяются параллельно и зарядка их
производится от любой машинки, а управление взрывом произво-
дится кнопкой той машинки, к зажимам которой присоединена элек-
тровзрывная сеть. Приводная ручка другой машинки должна быть
вставлена для выключения разрядного сопротивления 7.
Машинка переносится на плечевом ремне в брезентовом фут-
ляре. Футляр имеет карман для размещения соединительного ка-
беля и пульта (нагрузочного сопротивления 100 ом) для проверки
машинки. Нагрузочное сопротивление вмонтировано в корпус,
имеющий две клеммы и два контакта. На корпусе имеется надпись:
«Пульт КПМ-1 R=100 ом».
Запасная приводная ручка укреплена на картонном щитке, вло-
женном в нижнюю часть футляра.
Вынимать машинку из футляра при работе не рекомендуется.
Устройство подрывной машинки КПМ-2
Подрывная машинка КПМ-2 (рис. 3) состоит из механического
привода и электрической схемы, смонтированных на металличе-
ском каркасе, прикрепленном к наружной панели (крышке), и раз-
мешенных в корпусе 1.
На крышке 2 имеется гнездо для вставления приводной ручки 3
и навинчивания ее на валик шестерни привода, закрываемое пру-
жинной заслонкой 4, и кнопка 5 для включения напряжения на за-
жимы машинки. Крышка с резиновой прокладкой крепится к кор-
пусу с помощью восьми винтов.
В верхней части корпуса укреплена ручка 6 для переноски ма-
шинки, имеющая петлю 7 для размещения в ней приводной ручки,
а также имеется окно 8 для наблюдения за свечением сигнальной
лампы.
Тыльная часть корпуса имеет ступенчатый уступ, в котором за-
креплены зажимы 9 для подключения электровзрывной сети.
8
Рис. 3. Подрывная машинка КПМ-2:
/—корпус; 2 — наружная панель (крышка); 3—приводная р}чка; 4 — пру-
жинная заслонка; .5 — кнопка; 6— р>чка для переноски; 7— петля для при-
водной ручки; 8 — окно сигнальной лампы; 9— зажимы; /0 —п$льт (нагру-
зочное сопротивление)
На боковой поверхности корпуса прикреплена металлическая
пластинка с краткой инструкцией по эксплуатации машинки.
Механический привод машинки обеспечивает передачу враще-
ния от приводной ручки к ротору индуктора и состоит из одной
пары цилиндрических шестерен.
Принципиальная электрическая схема машинки КПМ-2 (рис. 4)
существенно не отличается от схемы машинки КПМ-1. Все эле-
менты схемы работают так же, как и у машинки КПМ-I. Так как
совместная работа двух машинок КПМ-2 их конструкцией не пре-
Рис. 4. Принципиальная электрическая схема подрывной машинки КПЧ-2:
/. 2—контакты кнопки; 3, 4— контакты разрядного сопротивления; 5. 6—зажимы
для электровзрывной сети; 7 — разрядное сопротивление; 8 — конденсатор удвоения:
9 —- конденсатор-накопитель; 10 — автотрансформатор; 11— сигнальная неоновая
лампа; 12 — индуктор; /3 — селеновые выпрямители; 14 — балластное сопротивление;
15 — автоматический контакт
9
дусматрпвается, контакты штепсельного разъема в электрической
схеме КПМ-2 отсутствуют.
Машинка переносится на плечевом ремне в брезентовом фут-
ляре. Внутри футляра, на его крышке, имеется карман, в котором
размещается пульт для проверки машинки, представляющий собой
нагрузочное сопротивление 550 ом, помещенное в пластмассовый
корпус с двумя клеммами и двумя контактами. На пульте имеется
надпись «Пульт КПМ-2 Д = 550 ом».
Запасные приводные ручки (3 шт.) укрепляются на картонном
щитке, вложенном в нижнюю часть футляра.
Принцип действия машинок КПМ-1 и КПМ-2
Принцип действия конденсаторных подрывных машинок заклю-
чается в том, что электрическая энергия, получаемая от маломощ-
ного генератора (индуктора), в течение нескольких секунд накап-
ливается в конденсаторе-накопителе и отдается за короткий про-
межуток времени (несколько миллисекунд) в электровзрывную
сеть.
Проверка исправности машинок КПМ-1 и КПМ-2
Пригодность подрывных машинок к производству взрыва про-
веряется подрыванием двух параллельно соединенных электроде-
тонаторов с платпно-иридиевым мостиком накаливания, подклю-
ченных к машинке через пульт (нагрузочное сопротивление), имею-
щийся в комплекте каждой машинки.
Для проверки пульт с помощью контактов укрепляется в за-
жимах машинки. К клеммам пульта присоединяются (с соблю-
дением мер предосторожности) электродетонаторы.
Безотказный взрыв электродетоиаторов свидетельствует об ис-
правности машинки.
Применение машинок КПМ-1 и КПМ-2
Для производства в з р ы в а необходимо:
— открыть крышку футляра и присоединить зачищенные кон-
цы магистральных проводов к зажимам машинки (машинку КПМ-2
вынуть из футляра);
— повернуть пружинную заслонку и вставить в гнездо привод-
hvio ручку до упора (навернуть приводную ручку у машинки
КПМ-2);
— равномерно вращать приводную ручку по часовой стрелке
со скоростью 4 оборота в секунду до получения устойчивого све-
чения сигнальной лампы (вращать приводную ручку больше 15 се-
кунд запрещается; не рекомендуется заряжать машинку ранее чем
за две минуты до взрыва);
— не вынимая приводной ручки, резко нажать кнопку до от-
каза.
10
После взрыва необходимо:
— вынуть приводную ручку из гнезда (вывернуть ручку рез-
ким поворотом против часовой стрелки у машинки КПА1-2);
— отключить концы магистральных проводов и закрыть крыш-
ку футляра (машинку КПМ-2 вложить в футляр).
При производстве взрыва с помощью двух ма-
шинок КПМ-1 необходимо:
— отвернуть крышки розеток штепсельного разъема, соединить
машинки соединительным кабелем и плотно завинтить накидные
ганки разъемов;
— присоединить магистральные провода к зажимам одной из
машинок;
— вставить в гнезда приводные ручки обеих машинок;
— равномерно вращать приводную ручку одной из машинок до
устойчивого свечения сигнальной лампы;
— не вынимая приводных ручек, на машинке, к которой при-
соединены магистральные провода, резко нажать кнопку до от-
каза;
— после взрыва вынуть приводные ручки, отключить соедини-
тельный кабель и магистральные провода и закрыть розетки штеп-
сельного разъема крышками.
При работе с машинками необходимо соблюдать следующие
правила:
— не допускать короткого замыкания зажимов машинки ме-
таллическими предметами;
— не касаться руками оголенных участков проводов, подклю-
ченных к зажимам, в момент нажатия кнопки;
— после производства каждого взрыва вынимать приводную
ручку из гнезда;
— предохранять машинку от дождя, пыли и грязи, переносить
в футляре и при работе из футляра ие вынимать.
ДИНАМОЭЛЕКТРИЧЕСКИЕ ПОДРЫВНЫЕ МАШИНКИ
ПОДРЫВНАЯ МАШИНКА ПМ-1
Основные тактико-технические данные
Вес машинки, кг................................ 7
Длина, .им ........................ 215
Ширина, мм....................................125
Высота, мм....................................100
Напряжение на зажимах при сопротивлении внешней цени
290 ом, в.......................................290
Максимальная сила тока, развиваемая машинкой, а. .. . 1,5
Количество одновременно взрываемых электродетоиаторов,
соединенных последовательно, шт.:
с платипо-ирпдиевым мостиком прн общем расчетном
сопротивлении электровзрывпой сети не более 290 ом 100
с нихромовым мостиком при общем сопротивлении
электровзрывпой сети не более 200 ом............. 50
с константановым мостиком прн общем сопротивлении
электровзрывпой сети не более 50 ом ........ 15
11
Устройство машинки
Подрывная машинка ПМ-1 (рис. 5) состоит из кожуха 7, ста-
нины 13, на которой размещен механизм машинки, и приводного
ключа 6. На кожухе имеются: гнездо 1 для хранения приводного
ключа, отверстие 2 для доступа к концу спискового валика, гнездо
3 для доступа к концу вала пружины, изолирующая пластинка 5 с
расположенными на ней двумя зажимами 4, ручка для переноски
машинки 12 и гнездо 11 запорного винта дверцы. Около отверстий
2 и гнезда 3 прикреплены пластинки со стрелками, указывающими
направление вращения приводного ключа.
Рис. 5. Подрывная машинка ПЧ-1:
/ — гнездо для хранения приводного ключа; 2 — отверстие спискового
валика; 3 — гнездо вала пружины: 4 — зажимы; 5 — изолирующая пла-
стинка; 6 — приводной ключ; 7 — кож>х; 8 — Дверца, 9—резиновая
прокладка; 10 — запорный винт; // — гнездо запорного винта; /2—
ременная ручка; 13 — станина
На торцовой поверхности кожуха прикреплена дверца 8, снаб-
женная герметизирующей резиновой прокладкой 9 и запорным
винтом 10.
Механизм машинки (рис. 6 и 7) состоит из динамомашипы, ме-
ханического привода и контактного приспособления.
Динамомашина постоянного тока смешанного возбуждения
имеет статор, расположенный в корпусе 31, и якорь 54, вращаю-
щийся на валу 29 в подшипниках 30. По коллектору 57 скользят
щетки 56, одна из которых соединена проводом 32 с одним из за-
жимов, а другая — проводом 58 с контактным приспособлением.
1'2
Механический привод состоит из пружины 19, расположенной
на валу 3, зубчатого колеса 24, шестерни вала якоря 25 и спуско-
вого валика 2.
У машинок, изготовлявшихся до 1942 г., имеется ограничите ть
завода пружины, состоящий из храпового колеса 42, ограничите-
ля 50, пружины 26 и толкателя ограничителя 52, закрепленного на
контактном колесе 28.
При заводе пружины 19 з^б ограничителя 50 не входит в зацеп-
ление с храповым колесом 42. В конце завода толкатель ограничи-
теля 52 поворачивает ограничитель 50 и вводит его в зацепление
с храповым колесом 42, чем препятствует дальнейшему заводу
пружины.
Рис. 6. Подрывная машинка ПМ-1 без кожуха.
2 — спхсковой валик; 3 — вал пружины; 13 — станина; 14 резиновая прокладка;
/5—винты кропления кожчха; 16 — станина механического привода; 17 — изоли-
рующая пластинка; 18 -- контакты; /9 —пружина; 20 — Шека рамы пружины; 2/—
болты рамы пружины; 22— штифты крепления втулки пружины; 23 прчжина спу-
скового кчлачка; 24 — зубчатое колесо свободного хода; 25 — шестерня вала якоря;
26 —пружина ограничителя завода; 27 — ось контактного зубчатого колеса; 28 —
контактное зубчатое колесо; 29—вал якоря; 30 — подшипник вала якоря; 31 —кор-
пус статора; 32 — провод от щетки к контакту зажима
На зубчатом колесе 24 находится собачка свободного хода 39,
сидящая на оси 10. На валу пружины 3 с помощью шпонки укреп-
лено храповое колесо 34, в которое упирается спусковая собач-
ка 35, закрепленная на оси 36 и прижимаемая к храповому колесу
пружиной спусковой собачки 37.
Спусковая собачка позволяет храповому колесу 34 вращаться
только в направлении стрелки «а».
Зубчатое колесо 24 посажено на валу 3 свободно и при заводе
пружины не вращается, так как зуб собачки 39 скользит по хра-
повому колесу.
Спусковой валик 2 имеет на конце спусковой кулачок 38, фик-
сирующийся в определенном положении пружиной 23. При поворо-
те спускового валика 2 ключом 6 в направлении стрелки «6»
13
3
Рис. 7. Кинематическая схема подрывной машинки ПМ-1:
2 — спусковой валик; 3 — вал пружины; 6 — приводной ключ; /3 —станина; 16 — станина
механического привода; /7 — изолирующая пластинка; 18 — контакты зажимов; /9 — пру-
жина; 20— щеки рамы пружины; 21 — болты рамы пружины; 22 — штифты крепления
втулки пружины; 23 —пружина спускового кулачка; 2-1 — зубчатое колесо свободного хота;
25 — шестерня вала якоря; 26 — пружина ограничителя завода; 27 — ось контактного зубча-
того колеса; 28—контактное зубчатое колесо; 29—вал якоря; 30—подшипник вала якоря;
31 — корпус статора; 32—провод от щетки к контакту зажима; 33— втулка рамы пре-
жний; 34— храповое колесо вала пружины; 35— спусковая собачка; 36— ось спусковой
собачки; 37 — пружина спусковой собачки; 38 — спусковой кулачок; 39 — собачка свободного
хода; 40 — ось собачки свободного хода; 41 — пружина собачки свободного хода; 42 — хра-
повое колесо ограничителя; 43— шестерня вала пружины; 44 — изолирующий диск; 45—
контактный сегмент; 46 — большая контактная пластинка; 47 — малая контактная пластинка;
48 — колодки пластинок; 49 — провод к контакту зажима; 50 — ограничитель; 51 — ось oi-
раничителя; 52 — толкатель ограничителя; 53 — обмотки статора; 54 — якорь; 55 — обмотка
якоря, 56 — щетки; 57 — коллектор; 58 — провод от щетки; а — направление вращения при
заводе пружины; б — то же, прн спуске пружины
14
кулачок 38 выводит собачку 35 из зацепления с храповым коле-
сом. Вал 3 под действием заводной пружины вращается в направ-
лении, указанном стрелкой «б».
Собачка свободного хода 39 входит в зацепление с храповым
колесом 34 и увлекает зубчатое колесо 24, которое передает вра-
щение валу якоря через шестерню вала якоря 25.
Контактное приспособление состоит из зубчатого колеса 28,
на котором закреплен изолирующий диск 44 и контактный сег-
мент 45. В тот момент, когда якорь наберет максимальное количе-
ство оборотов, контактный сегмент замыкает контактные пластин-
ки 46 и 47 и подключает вторую щетку ко второму зажиму ма-
шинки.
Принцип действия
При вращении якоря 54 (рис. 8) в магнитном поле статора в
обмотке якоря возбуждается электродвижущая сила (ЭДС).
Электрический ток, возникший в обмотках статора 53, усиливает
магнитное поле, увеличивая тем самым ЭДС в якоре. Когда якорь
разовьет максимальные обороты, а ЭДС якоря достигнет наиболь-
шего значения, контактный сегмент 45 замыкает контактные пла-
стинки 46 и 47. Прн этом электрический ток через зажимы 4 ма-
шинки поступает в электровзрывную сеть.
Рис. 8. Электрическая схема подрывной машинки ПМ-1:
4 — зажимы для электровзрывпой сети; 28 — контактное зубчатое колесо;
32, 79 —провода к зажимам; 45 — контактный сегмент; 46. 47 — контактные
пластинки; 53— обмотки статора (сериесная н шунтовая); 54— якорь
с коллектором; 56 — щетки; 58 — провод от Щетки к контактной пластинке
Проверка исправности машинки
Исправность машинки и пригодность ее к производству взрыва
может быть проверена с помощью специального пульта для про-
верки машинок ПМ-1 и ПМ-3 (см. главу 2) или с помощью обыч-
ной лампы накаливания 40—60 вт на напряжение 220 в.
Первоначально проверяется исправность механической части
машинки путем заводки и спуска заводной пружины.
15
Для проверки исправности электрической схемы машинки с по-
мощью лампы необходимо:
— завести пружину;
— присоединить провода от патрона с лампой к зажимам ма-
шинки;
— вставить ключ в гнездо «Взрыв» и спустить пружину.
Машинка исправна, если при этом получено кратковременное
свечение лампы.
Правила обращения с машинкой
Для производства взрыва необходимо:
— извлечь ключ из гнезда и отвинтить им винт, закрепляющий
дверцу;
— открыть дверцу;
— вставить ключ в верхнее гнездо с надписью «Взрыв» и по-
вернуть его до отказа (на четверть оборота) против часовой
стрелки;
— вставить ключ в нижнее гнездо и завести пружину, вращая
ключ до отказа по часовой стрелке (6—7 оборотов),
— присоединить концы магистральных проводов к зажимам
так, чтобы оголенные жилы не касались между собой и кожуха
машинки;
— для производства взрыва вставить ключ в гнездо с надписью
«Взрыв» и повернуть его на четверть оборота по часовой стрелке.
После взрыва необходимо:
— вынуть ключ из гнезда и отключить магистральные провода
от зажимов;
— закрыть дверцу и закрепить ее винтом, после чего вставить
ключ в гнездо для его хранения.
В случае неисправности или обрыва пружины производится ее
замена.
Для замены пружины в машинке ПМ-1 необходимо вы-
нуть запасную пружину, отвинтить винты, крепящие кожух на ста-
нине, и снять кожух; снять с вала втулку, а затем раму с негод-
ной пружиной; установить контактное зубчатое колесо так, что-
бы контактный сегмент замыкал контактные пластинки, и затем
вставить раму с новой пружиной. Если болты рамы не входят в
свои гнезда на станине привода, то, поворачивая понемногу вал
пружины, совместить гнезда с болтами.
При вращении вала необходимо следить за тем, чтобы контакт-
ный сегмент не разомкнул контактных пластинок. Вращение вала
пружины возможно только при поднятой спусковой собачке н сня-
той с вала пружине. После установки новой рамы с пружиной нуж-
но надеть на вал втулку и закрепить ее, затем надеть прокладку,
после чего надеть кожух (сначала та динамомашину, а потом на
механический привод) и привинтить его к станине.
1G
ПОДРЫВНАЯ МЛ1ШШКЛ П'Л-3
Основные тактико-технические данные
Вес манишки, кг....................3,2
Д.шпа, л/.iz...........................................170
Ширина, мм............................................. 85
Высота, мм.............................................145
Напряжение на зажимах при сопротивлении внешней цепи
80 ом, в............................................. 80
Максимальная сила тока, развиваемая машинкой, а . . . . 1
Количество одновременно взрываемых электродетоиаторов,
соединенных н< следовательно, шт.:
с платипо-ирндпевым мостиком при общем расчетном
сопротивлении электровзрывиои сети не более 80 ом 25
с нихромовым мостиком при общем сопротивлении
электровзрывиои сети не более 30 ом................. 5
Устройство машинки
Подрывная машинка ПМ-3 (рис. 9) состоит из корпуса /, крыш-
ечки 2, механизма машинки, скрепляющей ганки 3, пробки 4 для за-
ч/^крывания отверстия скрепляющей гайки и ключа 5. К корпусу ма-
Cjшинки прикреплена брезентовая ручка 7 для переноски. На ручке
Ь^нмеется петля, в которую вставляется ключ при хранении и пере-
л, носке машинки.
Дг Между крышкой и корпусом, а также между крышкой и скреп-
'ляющей гайкой проложены резиновые уплотнители (прокладки).
Механизм машинки смон-
тирован на внутренней поверх-
ности крышки и размещен в
корпусе.
Механизм машинки состоит
из динамомашины, редукто-
ра и контактного приспособ-
ления. Динамомашина по-
стоянного тока смешанного
возбуждения.
Редуктор состоит из двух
пар цилиндрических зубчатых
колес, приводимых в движе-
ние от усития руки с помощью
приводного ключа, и соеди-
нен с валом якоря дипамома-
шины.
Контактное приспособление
машинки представляет собой
толкатель, замыкающий кон-
тактные пластинки в конце
хода приводного ключа.
,/а2—758
Рис. 9. Подрывная машинка ПМ-3:
/ — корпус; 2 — крышка; 3 — скрепляющая
гайка; 4— резьбовая пробка для закрывания
отверстия скрепляющей гайки; 5—приводной
Принцип действия
При повороте приводного ключа, вставленного в гнездо скреп-
ляющей гайки, через редуктор вращения передается валу якоря 1
(рис. 10) динамомашины. При вращении якоря в магнитном поле
Рис. 10. Электрическая схема подрывной
машинки ПМ-3:
/ — якорь; 2 — щетки; 3, 7 — обмотки статора
(сериесная и шунтовая); 5 — контактное при-
способление; 6 — зажимы для электровзрыв-
ной сети
статора в обмотке якоря воз-
буждается ЭДС.
В конце хода приводного
ключа, когда скорость враще-
ния якоря становится наиболь-
шей, замыкается контактное
приспособление 5.
Электрический ток щеток 2
через сериесную обмотку ста-
тора 3 поступает на зажимы 6
машинки и в электровзрывную
сеть.
При недостаточно энергич-
ном повороте ключа скорость
вращения якоря не достигает
необходимой величины и на-
пряжение, развиваемое ма-
шинкой, будет низким.
Проверка исправности машинки
Исправность машинки и пригодность ее к производству взрыва
может быть проверена с помощью специального пульта для про-
верки машинок ПМ-1 и ПМ-3 или с помощью обычной лампы нака-
ливания 40—60 вт на напряжение 127 в.
Для проверки машинки с помощью лампы необходимо подклю-
чить провода от патрона с лампой к зажимам машинки и не-
сколько раз резко повернуть ключ.
Машинка исправна, если при каждом повороте ключа наблю-
дается кратковременное свечение лампы.
Правила обращения с машинкой
Для производства взрыва необходимо:
— присоединить провода электровзрывной сети к зажимам ма-
шинки так, чтобы оголенные участки проводов не касались между
собой и корпуса машинки;
— поставить машинку на ладонь левой руки;
— вывинтить пробку и вставить ключ в гнездо гайки так,
чтобы конец вала редуктора вошел в выемку на торце ключа;
18
— правой рукой резко повернуть ключ по часовой стрелке до
отказа, одновременно поворачивая левой рукой корпус машинки
в противоположную сторону.
После взрыва необходимо вынуть ключ из гнезда и вло-
жить его в петлю на ремне, отключить провода и навинтить пробку.
Хранение и ремонт подрывных машинок
По окончании работ подрывные машинки необходимо обтирать
чистой тряпкой. Гнезда для приводных ручек (ключей) не должны
быть засоренными. Зажимы и изоляционные колодки зажимов все-
гда должны быть чистыми и сухими.
Чистка и смазка внутренних частей (механизмов) машинок
должна производиться только в мастерских не реже двух раз в год.
При этом подшипники и колеса зубчатых передач должны смазы-
ваться антифрикционной морозостойкой смазкой. Рамы с пружи-
нами машинок ПМ-1 перед смазкой должны промываться в керо-
сине или бензине.
Производить разборку и ремонт машинок в полевых условиях
запрещается.
Подрывные машинки должны храниться в сухих отапливаемых
и вентилируемых помещениях в шкафах или на стеллажах при
температуре не ниже +5° и относительной влажности воздуха
до 80%.
ГЛАВА 2
ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
В главе даны описания линейного моста ЛМ-48, малого оммет-
ра М-57, ампервольтомметра М-360, приборов для проверки при-
годности подрывных машинок к производству взрыва.
ЛИНЕЙНЫЙ МОСТ ЛМ-48 (Р-343)
Линейный мост ЛМ-48 предназначается для измерения величин
электрических сопротивлений.
Основные тактико-технические данные
Вес прибора, кг............................ 1,5
Длина, дг.и................................. 166
Ширина, мм.................................. 145
Высота, .м.и................................ 80
Пределы измерений, ом ............ 0,2—5000
Работоспособен в интервале температур .... От —40° до +50°
Устройство линейного моста
Линейный мост (рис. 11) собран в металлическом корпусе 1
с крышкой 2, закрывающейся двумя замками3. На крышке укреп-
лен ремень для переноски прибора. На внутренней стороне крыш-
ки прикреплена металлическая гпастинка 4 с краткой инструк-
цией и схемой прибора.
Внутренняя часть корпуса закрыта пластмассовой панелью, на
лицевой стороне которой расположены: ручка переключателя пре-
делов измерения 6, которая может устанавливаться на два пре-
дела, обозначенные надписями «Запал» и «Линия», корректор 7
для установки стрелки прибора на среднюю риску (нулевое поло-
жение), окно 8 нулевого прибора (гальванометра), лимб 9 со шка-
лой, имеющей два ряда чисел (один ряд от 0,2 до 50 ом, а другой
от 20 до 5000 ом), кнопка 10 для включения моста и клеммы 11
для подключения измеряемого сопротивления.
20
Источником тока служит элемент 1,6 ФМЦ-У-3,2, располагае-
мый в камере, закрываемой крышкой 5, на лицевой стороне панели.
Иод панелью, па специальной плате размещены: нулевой при-
бор, сравнительные и подтопочные сопротивления, контактное
устройство переключателя пределов измерения и круглый прово-
лочный реохорд, по которому
скользит контактная щетка,
связанная с лимбом. Между
панелью и корпусом проло-
жена резиновая прокладка.
Подготовка к работе
и проверка исправности
линейного моста
Перед производством изме-
рений проверяются:
— исправность электриче-
ской схемы линейного моста;
— безопасность измери-
тельного тока.
Исправность элек-
трической схемы м о-
ста проверяется коротким за-
мыканием его зажимов и на-
жатием кнопки в центре лим-
ба прн двух положениях пере-
ключателя пределов измере-
ния.
Если прн этом стрелка нуле-
вого прибора отклоняется вле-
во до конца шкалы при любом
положении лимба, то прибор
исправен. Если стрелка нуле-
вого прибора не отклоняется
или отклоняется незначитель-
но, то необходимо заменить
элемент.
Перед установкой элемента
в прибор необходимо зачистить
до блеска его донышко и цен-
тральный контакт. Элемент
устанавливают в камере так,
чтобы донышко было обращено
в сторону замков.
После смены элемента ука-
Рис. 11. Линейный мост ЛМ-48 (Р-343):
а —общий вид с открытой крышкой; б —
электрическая схема; 1 — корпус; 2 — крышка;
3 — замки; 4 — пластинка с инструкцией; 5 —
крышка камеры элемента; 6 — ручка пере-
ключателя пределов измерения; 7 — коррек-
тор; 8 — окно нулевого прибора; 9 — лимб со
шкалами делений; 10 — кнопка включения;
11 — клеммы для подключения измеряемых
сопротивлений; 12 — винт крышки камеры это-
мента; 13— элемент (источник тока); 14 —
нулевой прибор (гальванометр); 15 — рео-
хорд, 16 — сопротивления
3—758
21
занная выше проверка повторяется. Если и при вторичной про-
верке стре.чка пулевого прибора не дает удовлетворительного от-
клонения, то мост неисправен.
После проверки исправности схемы моста производится его
проверка на безопасность измерительного
тока. Для этой цели к клеммам моста (с соблюдением мер пред-
осторожности) подключается одни электродетонатор (электровос-
иламенитель), а ручка переключателя пределов измерения уста-
навливается в положение «Запал». Если при нажатии па кнопку
в центре лимба электродетонатор не взрывается, то мост исправен.
Правила пользования линейным мостом
Для производства измерений необходимо:
— установить прибор в горизонтальное положение;
— установить переключатель пределов измерения в положение
«Запал» (если измеряемое сопротивление не превышает 50 ом) или
в положение «Линия» (если измеряемое сопротивление превышает
20 ОЛ1); у приборов, не использовавшихся длительное время, реко-
мендуется ручку переключателя пределов измерений повернуть не-
сколько раз для зачистки контактов переключателя;
— установить лимб на наименьшие деления шкалы (0,2 или
20 ом);
— вращением головки корректора установить стрелку нуле-
вого прибора на среднюю риску шкалы;
— нажать кнопку в центре лимба, стрелка при этом должна
отклониться вправо (если стрелка не отклоняется или отклоняется
влево, необходимо проверить наличие элемента, его пригодность
и правильность установки в камере);
— зачистить и подключить к клеммам концы проводов измеря-
емого сопротивления;
— нажать кнопку в центре лимба и медленно вращать лимб до
тех пор, пока стрелка нулевого прибора не будет совмещена со
средней риской шкалы (вращать лимб при этом необходимо в том
направлении, в каком необходимо перемещать стрелку нулевого
прибора);
— произвести отсчет величины сопротивления в омах по шкале
лимба, соответствующей пределу измерения.
МАЛЫЙ ОММЕТР М-57
Малый омметр предназначается для проверки проводимости
электровзрывных сетей, электродетонаторов, проводов, а также для
приближенного измерения величин сопротивлений.
22
Основные тактико-технические данные
Вес прибора, г ................... 450
Длина, мм................................... ПО
Ширина, мм................................... 70
Высота, мм................................... 40
Максимальный измерительный ток, а........ 0,015
Работоспособен в интервале температур......От —40°
до 4-60°
Устройство омметра
Малый омметр (рис. 12) имеет пластмассовый корпус 1, на ко-
тором укреплены две клеммы 2 и кнопка 3 для проверки исправ-
ности омметра. У омметров ранних выпусков кнопка отсутствует.
Корпус закрыт верхней 5 и нижней 6 крышками.
Верхняя крышка имеет окно 7 со шкалой и стрелкой, а также
головку 4 корректора стрелки. На задней стенке корпуса находится
ручка магнитного шунта.
Нижняя крышка закрывает ка-
меру корпуса для размещения
источника питания — батареи
КБС-Х-0,7. Обе крышки закреп-
ляются на корпусе винтами, голов-
ки которых находятся в гнездах
задней стенки корпуса.
Шкала прибора имеет деления
от 0 до оо (бесконечность), при
этом рабочей частью шкалы являет-
ся участок от 20 до 1500 ом.
Правила проверки и пользования
омметром
Перед началом измерений про-
веряется:
— правильность установки стрел-
ки омметра;
— безопасность измерительного
тока.
Стрелка омметра при от-
пущенной кнопке должна устанав-
ливаться на делении со знаком оо.
При наличии отклонений стрелки
установка ее производится враще-
нием головки корректора.
При нажатии кнопки или зако-
рачивании клемм металлическим
предметом (для омметров, не
3*
Рис. 12. Малый омметр М-57:
I — корпус; 2 — клеммы; 3 — кнопка
для проверки омметра; 4—головка
корректора; 5 — верхняя крышка; 6 —
нижняя крышка; 7 —окно со шкалой
И стрелкой
23
имеющих кнопки) стрелка омметра должна устанавливаться на
нулевом делении. Если положение стрелки не совпадает с пулевым
делением, то необходимо, не отпуская кнопки, вращением ручки
магнитного шунта совместить стрелку с нулевым делением шкалы.
Если этого сделать не удается, необходимо заменить батарею и
снова произвести установку стрелки омметра.
Омметр, стрелка которого при свежен батарее не устанавли-
вается в нулевое положение с помощью магнитного шунта, яв-
ляется неисправным и для измерений использован быть не может.
Для проверки безопасности измерительного
тока к клеммам омметра (с соблюдением мер предосторожности)
подключается один электродетопатор (электровоспламенитель).
Если при этом электродетонатор не взрывается, то прибор приго-
ден для работы.
При пользовании омметром измеряемое сопротивление подклю-
чают к его клеммам и по шкале производят отсчет.
О проводимости проверяемых сетей судят по отклоненью стрел-
ки вправо без производства отсчетов по шкале.
АМПЕРВОЛЬТОММЬТР М-360
Ампервольтомметр является многопредельным прибором и
предназначается для измерений величин тока и напряжения в це-
пях постоянного тока, а также для приближенного измерения элек-
трических сопротивлений.
Основные тактико-технические данные
Вес прибора, кг................................1,5
Длина, мм ........................ 170
Ширина, мм...................................... 145
Высота, мм..........•.......................... 83
Погрешность при измерении токов и напряжении..2,5%
Погрешность измерения сопротивлений при:
величине сопротивлений 80—500 ом.............12%
других величинах сопротивлений...............25%
Максимальный ток при измерении сопротивлении, ма ... 10
Прибор имеет 7 пределов измерения, приведенных в табл. 1.
Таблица 1
Для измерения тока Для измерения напряжения
верхний предел измерения,а цена деления шкалы, а верхний предел измерения, в цена деления шкалы, в
0,015 0,001 3 0,2
0,15 0,01 15 1,0
1.5 0,1 150 10,0
15,0 1,0
24
Устройство прибора
Прибор (рис. 13) конструктивно оформлен в металлическом
корпусе 1 с крышкой 2, закрывающейся па резиновом уплотнителе
с помощью двух замков <7.
Рис 13. Ампервольтомметр М 360:
1 — корпус; ! — крышка; 3 — замки; 4 — клеммы; 5 — шкала; 6 — переклю-
чатель рода измеряемых величии и пределов измерения; 7 — ручка уста-
новки нуля омметра; в—винт корректора стрелки; 9 — крышка камеры для
источника тока; 10 — винты крышки камеры источника тока; 11— щупы;
12 — пластинка с нструкцией
Па панели прибора расположены: клеммы 4 для подключения
проводов измеряемых величин, переключатель 6 рода измеряемых
величин и пределов измерения (с делениями, обозначенными бук-
вами Л, V, Q и числами, соответствующими верхним пределам из-
мерения), ручка 7 установки пуля омметра, впит 8 корректора
стрелки и камера для источника тока (элемент МЦ-4к), закрыва-
емая крышкой 9 с помощью двух винтов 10.
Шкала 5 прибора двухрядная. Верхний ряд чисел от сю (беско-
нечность) до 0 является шкалой омметра с рабочей частью от 80
до 500 ом.
Нижняя шкала равномерная, разделена на 15 основных деле-
ний (отметки 0, 5, 10 и 15). Для удобства отсчета каждое основное
деление разделено пополам.
К прибору прилагаются два щупа 11 с проводами длиной бОслц
имеющими на концах штеккеры для включения в гнезда клемм.
25
К внутренней стороне крышки прикреплена металлическая
пластинка 12 со схемой прибора и описанием порядка измерений.
Правила пользования прибором
Перед началом измерений необходимо проверить установку
стрелки прибора на пулевую отметку нижней шкалы (или знак оо
верхней шкалы) и при необходимости установить ее, вращая с по-
мощью отвертки винт корректора.
Для измерения величин тока и напряжения
необходимо:
— установить ручку переключателя пределов измерения в по-
ложение, соответствующее порядку величины измеряемого тока или
напряжения;
— подключить к клеммам прибора, соблюдая полярность («—»
к левой клемме), измеряемый участок цепи или проверяемый ис-
точник тока;
— отсчитать число делений по нижней шкале и, зная цену деле-
ния (табл. 1), определить измеренную величину.
При измерении сопротивлений необходимо:
— ручку переключателя пределов измерения установить в по-
ложение «£}»;
— накоротко замкнуть клеммы прибора и вращением ручки ус-
тановки нуля омметра установить стрелку на нулевую отметку
верхней шкалы;
— разомкнуть клеммы прибора, подключить к ним измеряемое
сопротивление и по верхней шкале отсчитать его величину.
ПУЛЬТ-ПРОБНИК МАШИНКИ КПМ-1
Пульт-пробник предназначается для проверки наличия на кон-
денсаторе-накопителе номинального зарядного напряжения, оцен-
ки величины его емкости, а также для проверки исправности узлов
управления напряжением машинки.
Основные тактико-технические данные
Вес пульта, г................................. 180
Длина, мм..................................... 90
Ширина, мм .................... 42
Высота, мм.................................... 60
Момент индикации напряжения наступает прн напря-
жении па конденсаторе-накопителе, в....... 1500-4-300
Время индикации величины емкости, сек.....Около 30
Работоспособен в интервале температур..... От 4-50°
до —50°
Устройство пульта-пробника
Пульт-пробник (рис. 14) состоит из корпуса 1 со съемной крыш-
кой 2. На крышке размещены окна 3 индикаторных ламп, розет-
ка 4 штепсельного разъема и две клеммы 5.
26
В донной части корпуса укреплены откидные контакты 6.
Электрическая схема пульта-пробника, приведенная на рис. 15,
выполнена по схеме делителя напряжения омического типа, состав-
ленного из трех последовательно соединенных высокоомных сопро-
тивлении, к двум из которых параллельно включены неоновые лам-
пы. являющиеся индикаторами.
Выводы /, 2 подключены к розетке пульта, а выводы Л и П —
соответственно к левому и правому откидным контактам.
Сопротивление Ri= 100 ом является нагрузочным при проверке
электродетоиаторов, подключаемых к клеммам.
Рис. 14. Пульт-пробник машинки КПМ-1:
а —общий вид; б - вид снизу; / — корпус; 2 —крышка; 3 — окна индикаторных
ламп; -/ — розетка штепсельного разъема; 5 — клеммы; 6 — откидные контакты
Рис. 15. Электрическая схема пульта-пробника ма-
шинки КПМ-1
27
При проверке машинки КПМ-1 нульт-пробннк с помощью от-
кидных контактов укрепляется в зажимах машинки над верхней
частью ее корпуса (первое рабочее положение) или до-
полнительно подключается к машинке с помощью соединительного
кабеля через розетки штепсельных разъемов машинки и пульта
(второе рабочее положение).
Принцип действия
При подключении пульта-пробника к машинке, заряженной до
напряжения, несколько превышающего поминальное значение, на-
чинают светиться обе индикаторные лампы (Jit и Л2).
Конденсатор-накопитель машинки медленно разряжается на
схему пульта.
При снижении напряжения до поминального значения лампа JIt
прекращает свечение, а лампа Л? светится после этого в течение
промежутка времени, величина которого находится в прямой зави-
симое ги от величины емкости.
Правила пользования пультом-пробником
Для проверки величины зарядного напряжения и ем-
кости конденсатора-накопителя необходимо:
— отвернуть ручки зажимов машинки до отказа, вставить в
гнезда зажимов откидные контакты пульта и укрепить его на
машинке, завернув ручки зажимов;
• — зарядить машинку, вращая приводную ручку в течение
8—10 сек\
— нажать кнопку и удерживать ее в этом положении.
— с нажатием кнопки наблюдать за свечением индикаторных
ламп, после прекращения свечения первой лампы с помощью се-
кундной стрелки часов измерить время свечения второй лампы;
— отпустить кнопку после прекращения свечения второй лампы.
Машинка развивает зарядное напряжение не .ниже номинально-
го, если при нажатии кнопки получено свечение двух ламп.
Емкость конденсатора-накопителя составляет около 2 мкф,
если время свечения второй лампы после прекращения свечения
первой составило около 30 сек.
С помощью пульта-пробника у внешне исправной машинки с
нормально работающим светосигнальным устройством могут об-
наруживаться неисправности, изложенные в табл. 2, а также может
быть установлена пригодность к производству взрыва машинки,
имеющей неисправное светосигнальное устройство.
Для выявления неисправностей в узлах управле-
ния напряжением машинки, перечисленных в табл. 2, необ-
ходимо;
— после проверки напряжения и емкости вновь зарядить ма-
шинку, вращая приводную ручку в течение 10 сек-,
28
Таблица 2
Неисправности машинок КПМ-1, выявляемые с помощью пульта-пробпика
О. с с © Е 2 Характер неисправности По каким признакам определяется Возможность использования машинки
1 Машинка пе развивает поминальное зарядное напряжение при зарядке в течение 10—15 сек Светится только одна индикаторная лам- па (Л2) Машинка для произ- водства взрыва непри- годна
2 Отсутствует выход на- пряжен ня на зажимы машинки при нажатой кнопке Индикаторные лампы светятся только во вто- ром рабочем положении Свечение ламп в пер- вом рабочем положении при нажатой кнопке от- сутствует Возможно произвот- ство взрыва при подклю- чении магистральных проводов к розетке ма- шинки через соедини- тельный кабель после зарядки машинки
3 Зависание контактов кнопки во включенном положении Индикаторные лампы светятся в первом рабо- чем положении пульта при отсутствии нажатия па кнопку Возможно производ- ство взрыва при подклю- чении проводов к зажи- мам после зарядки ма- шинки
4 Обрыв в цепи вну- треннего разрядного со- противления Индикаторные лампы светятся в любом поло- жении пульта при выну- той приводной ручке После производства взрыва (или после заряд- ки машинки) конденса- тор можно разрядить на схему пульта-пробника с закороченными клем- мами
5 Повреждение жилы соединительного кабеля Во втором рабочем по- ложении индикаторные лампы не светятся. В этом же положении лампы светятся при со- единении розеток прово- дами или заведомо ис- правным кабелем Соединительный ка- бель непригоден для со- единения двух машинок
6 Отсутствует выход на- пряжения на розетку машинки Во втором рабочем по- ложении индикаторные лампы не светятся при заведомо исправном со- единительном кабеле Машинка пригодна для производства взрыва как одиночная
7 Не соблюдена поляр- ность пайки проводов к розетке машинки при ре- монте Индикаторные лампы во втором рабочем поло- жении светятся, однако свечение мгновенно пре- кращается с нажатием кнопки Необходима проверка двух машинок, соединен- ных кабелем для сов- местной работы (провер- ка напряжения и емко- сти)
?9
многократным (5—6 раз) нажатием и отпусканием кнопки
убедиться в ее исправности по свечению ламп (лампы); с нажа-
тием кнопки лампы светятся, с отпусканием — гаснут;
— подключить пульт к машинке с помощью соединительного
кабеля (перевести во второе рабочее положение) и по свечению
ламп (лампы) убедиться в наличии напряжения и исправности со-
единительного кабеля;
— нажать кнопку и по продолжающемуся свечению ламп
(лампы) убедиться в отсутствии переполюсовки проводов;
— вынуть приводную ручку и по прекращению свечения убе-
диться в исправности внутреннего разрядного сопротивления.
Все перечисленные проверки могут быть выполнены при свече-
нии только одной лампы при одном цикле зарядки машинки, так
как свечение лампы Л2 продолжается в течение 30 сек. При необ-
ходимости конденсатор-накопитель может подзаряжаться.
Пульт-пробник позволяет установить пригодность к про-
изводству взрыва электродетонаторов, характе-
ристики которых неизвестны. Для этого необходимо:
— установить пульт-пробник в первое рабочее положение;
— подготовить два электродетонатора для параллельного
включения к клеммам пульта, предусмотрев меры предосторож-
ности;
— зарядить машинку, вращая приводную ручку в течение 8—
10 сек-,
— нажать кнопку и удерживать ее до прекращения свечения
лампы Л}, после чего кнопку отпустить (напряжение на конденса-
торе-накопителе станет равным номинальному);
— подключить электродетонаторы к клеммам и нажать кнопку.
Безотказный взрыв двух электродетонаторов позволяет судить
о возможности их использования в количествах, установленных для
электродетонаторов, взрываемых от КПМ-1.
Для проверки пригодности к производству взрыва двух ма-
шинок, соединенных для совместной работы,
необходимо:
— подготовить машинки, соединив их соединительным кабелем
и вставив приводные ручки;
— укрепить пульт-пробник па одной из машинок;
— зарядить машинки, вращая привозную ручку одной из них
в течение 10—12 сек;
— нажать кнопку машинки, на которой укреплен пульт, убе-
диться в свечении двух ламп, а также измерить время свечения
второй лампы после прекращения свечения первой, которое дол-
жно составить около 1 мин.
Пульт-пробник позволяет проверить пригодность к производству
взрыва конденсаторной подрывной машинки КПМ-2.
Для этого необходимо:
— с помощью проводов длиной 25—30 см каждый подключить
откидные контакты пульта к зажимам машинки и расположить
30
пульт рядом с машинкой па изолирующей подкладке (резина,
стекло);
— зарядить машинку, вращая приводную ручку в течение 5 сек
после начала свечения светосигнальной лампы машинки;
— нажать кнопку, убедиться в свечении двух ламп, а также
измерить время свечения второй лампы пульта после прекращения
свечения первой, которое при емкости конденсатора 6 мкф должно
составить около 1,5 мин.
ПУЛЬТ ДЛЯ ПРОВЕРКИ ПОДРЫВНЫХ МАШИНОК ПМ-1 И ПМ-3
Пульт предназначен для проверки пригодности к производству
взрыва динамоэлектрических подрывных машинок ПМ-1 и ПМ-3
путем проверки величины напряжения в импульсе.
Устройство пульта и пользование им
Пульт (рис. 16) собран в пластмассовом корпусе, па передней
стенке которого имеются: окно для неоновой лампочки /, окно
для вращающейся шкалы 2, имеющей два ряда чисел, и ручка 3,
связанная с реостатом и шкалой.
На верхней части корпуса имеются че-
тыре клеммы: две для подключения ма-
шинки ПМ-1 п две для подключения ма-
шинки ПМ-3, обозначенные соответствую-
щими надписями.
Электрическая схема пульта (рис. 17)
представляет собой нагрузочный ампли-
тудный вольтметр, величина сопротивле-
ний нагрузки которого составляет для
клемм ПМ-1 290 ом и для клемм ПМ-3 80 ом.
Для проверки исправности
машинки необходимо:
— с помощью проводов длиной 30—
50 см, соблюдая полярность, подключить
зажимы машинки к клеммам пульта;
— вращением рукоятки реостата уста-
повить по шкале величину проверяемого на-
пряжения (для ПМ-1 290 по верхней шка-
ле, для ПМ-3 120 по нижней шкале);
— привести машинку в действие, на-
блюдая свечение неоновой лампы.
Рис. 16.
проверки
машинок
Пульт для
подрывных
ПМ-1 и
ПМ-3:
/ — окно для неоновоЛ
лампы; 2 — вращаю-
щаяся шкала; 3 —. ручка
вращения реостата и
шкалы
Если лампочка пульта светится, то максимальное напряжение,
отдаваемое машинкой, равно величине, установленной на шкале
пульта, и машинка считается исправной.
Уход за измерительными приборами и правила хранения
Проверочные и измерительные приборы необходимо оберегать
от ударов и тряски при перевозках и переносках к местам подрыв-
31
пых работ. По окончании работ приборы необходимо насухо про-
тирать, удаляя пыль п влагу чистыми тряпками
Производить разборку и ремонт приборов в полевых условиях
запрещается. На месте работ разрешается производить только
замену израсходованных источников питания (элементов, батареи).
Неисправные приборы должны сдаваться для ремонта в мастер-
ские.
Проверка исправности проверочных приборов (пультов) произ-
водится заблаговременно на заведомо исправных машинках.
Проверочные и измерительные приборы должны храниться в су-
хих отапливаемых и вентилируемых помещениях, на стеллажах
или в шкафах.
При хранении измерительных приборов источники пита-
ния должны быть изъяты н з камер, так как храпение
приборов совместно с источниками питания вызывает коррозию
металлических частей вследствие выделения электролита и его ис-
парения. Источники питания должны храниться отдельно, в сухих
прохладных помещениях.
ГЛАВА 3
ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ для ПОДРЫВНЫХ
РАБОТ, МИНИРОВАНИЯ И РАЗМИНИРОВАНИЯ
В настоящей главе приводится описание:
— принадлежностей для минирования: минного шнура Mill и
сумки минера-подрывника СМП;
— комплекта средств разведки и разминирования КР;
— прибора для фиксации минных полей ПФМ;
— инструмента для разведки и обнаружения мин замедлен-
ного действия;
— комплекта приборов и инструментов для производства под-
рывных работ;
— грозозащитного устройства ГЗУ для предотвращения сраба-
тывания мин от грозовых разрядов;
— светосигнальных знаков А1ВФ и ФКГ для обозначения про-
ходов в заграждениях.
МИННЫП ШНУР МШ
(комплект № 74)
Минный шпур применяется при устройстве минных полей из
противотанковых и противопехотных мин и предназначается для
измерения расстояний при фиксации минного поля и отдельных
мин, обеспечения связи саперов и безопасности движения при ми-
нировании в ночных условиях, а также для обеспечения равномер-
ной плотности минирования.
Основные тактико-технические данные
Общий вес комплекта, кг................................ 8
Вес катушки со шнуром, кг.............................1,8
Вес сумки, кг.......................................... 1
Размеры катушки, см
диаметр............................................22,5
ширина ............................................. 7
Общая длина шнура, .и................................. 60
Диаметр шнура, мм................................... 6
33
Состав комплекта и устройство минного шнура
В комплект минного шнура (рис. 18; входят: металлическая ка-
тушка 1 со шнуром, металлические соединительные кольца 2
(44 шт.), металлические шпильки 3 (25 шт.) и брезентовая сум-
ка 4.
Минный шнур представляет собой плетеную (или крученую)
льняную или хлопчатобумажную веревку и состоит из базисного
шнура длиной 35 м, трех концевиков по 4 м, трех концевиков по
3 м и двух концевиков по 2 м.
На базисном шнуре через каждый метр имеются бирки с от-
верстиями для присоединения концевиков. Базисный шнур с при-
крепленными к его концу н сращенными по длине концевиками на-
матывается на катушку, состоящую из барабана, двух дисков,
обоймы со складной ручкой и рукоятки.
Рис. 18. Комплект минного шнура:
/ — катушка со шнуром; 2 — соединительные кольца; 3 — металлические шпильки; 4 —
брезентовая сумка
Шпильки при необходимости могут наращиваться по высоте.
Для укладки катушки со шнуром, набора колец и шпилек слу-
жит брезентовая сумка (рис. 19), которая имеет соответствующие
карманы и плечевой ремень для ее переноски.
Применение минного шнура
Для использования минного шнура в качестве линейного сра-
щивают в один шнур все концевики и прикрепляют их к концу ба-
зисного шнура.
Для устройства координатного шнура концевики крепятся к
биркам базисного шнура с помощью колец, продеваемых в отвер-
стия бирок. Изменяя положение концевиков относительно длины
базисного шнура, а также меняя местами концевики различной
длины, можно получать различные схемы координатного шпура.
34
Рис 19. Укладка комплекта минного шнура в брезентовую сумку:
1 ремешок (верхний); 2 — чехол; 3 — стенка задняя; 4 — клапан; 5 — за-
пряжнпк малый (боковой); 6 — шпильки; 7 — карман для шпилек; 8 —
катушка со шнуром; 9 — карман чехла; 10 — за пряжим к малый (пижпнй);
// — ремешок (боковой)
35
СУМКЛ МИНЕРЛ-ПОДРЫВНИКЛ смп
(комплект № 75)
Сумка минера-подрывника предназначается для переноски
взрывчатых веществ, принадлежностей для взрывания, минирова-
ния и разминирования, а также материалов и инструментов, необ-
ходимых при подрывных работах.
Основные тактико-технические данные сумки минера-
подрывника
Вес сумки, кг...................................0,6
Длина в свернутом положении, с.и................ 21
Ширина в свернутом положении, см ............ 12
Длина в развернутом положении, см ........... 17
Ширина в развернутом положении, см............... 6
Высота, см..........................•........... 13
Устройство сумки и пользование ею
Рис. 20. Общий вид су мкп мпиера-
подрывпика
Сумка (рис. 20) представляет
собой удлиненную прямоуголь-
ную коробку, сшитую из двух
слоев склеенного на картоне бре-
зента. Коробка состоит из трех
самостоятельных секции (карма-
нов), соединенных между собой
общей задней стенкой.
Средняя секция по длине в
два раза больше крайних и раз-
делена пополам сплошной пере-
городкой. Таким образом, сум-
ка имеет четыре одинаковые по
размеру н вместимости ячейки.
Сумку можно переносить на
ремне через плечо и на поясном
ремне. В первом случае сумка
складывается вдвое. На поясном
ремне сумка находится в развер-
нутом положении.
Положение сумки на сапере
определяется условиями работы
п удобствами пользования ее
содержимым.
Снаряжение сумки минера-подрывника
Сумка мннера-подрывнпка (рис. 21) снаряжается следующими
принадлежностями (комплект № 75):
36
обжим комбинированный............................... 1
нож монтерский, складной............................ I
пенал для капсюлей-детонаторов К 8.................. 1
пенал для запалов МД-2 и МД-5М...................... 1
катушка с проволокой (50 .и, 0 0,<1—0,0 .iz.it).... 1
рогулька со шпагатом и нитками...................... I
обойма для механизмов взрывателей МУВ или МВ-5 . . 1
коробка с изоляционной лептой ...................... 1
панель с набором предохранительных чек н карабинов 1
В набор входят:
чеки предохранительные................................. 10
муфты предохраните п.иые........................... 10
гвозди или заклепки................................ 10
карабины........................................... 10
В сумке размещается лишь необходимое количество инстру-
мента и материалов в соответствии с ее предназначением. Свобод-
ные места в секциях сумки заполняются взрывчатым веществом
или принадлежностями в зависимости от выполняемого задания.
Рис. 21. Комплект сумки мпнера-подрывннка:
/ — сумка; 2 —обжим комбинированный; 8 — набор предохранительных чек, трубочек н ка-
рабинов; -I рогулька со шпагатом и нитками; 5 обойма для МУ В или МВ-5; 6 ка-
тушка с проволокой; 7 — нож складной; 8 пенал для капсюлей-детонаторов № 8;
9 — пенал дли запалов МД-2 (МД-5м); 10 коробка для изоляционной ленты
37
При переноске в сумке какого-либо очного из следующих видов
средств в пей могут быть размещены:
шашки тротиловые, кг................................... 4
трубки стандартные зажигательные длиной 0,5 .и, шт. ... 40
трубки стандартные зажигательные длиной 1,5 шт. ... 24
детонирующий шпур, .и................................ 60
взрыватели МУВ с запалами МД-2 пли МД-5м .............100
Запалы МД-2 или МД-5м переносятся в сумке отдельно от ме-
ханизмов взрывателей.
КОМПЛЕКТ СРЕДСТВ РАЗВЕДКИ И РАЗЛ1ИНИРОВАНИЯ КР
(комплект № 66)
Комплект средств разведки и разминирования КР предназна-
чается для обнаружения, обозначения и снятия с места установки
противотанковых, противопехотных мин и мин-ловушек.
В комплект средств разведки и разминирования входят:
сборные щупы, шт....................................... 6
кошки с веревками длиной 30 .«, шт.................... 3
флажки, шт............................................ 60
чехлы для флажков, шт.................................. 6
катушки с черно-белой лентой длиной 100 м, шт....... 2
чехлы для катушек, шт.................................. 2
ножницы для резки колючей проволоки, шт................ 1
ящик укла точный, шт................................... 1
Сборный щуп (рис. 22) предназначается для отыскивания
мин, установленных в грунте на глубине 10—15 см, и применяется
при разведке минных заграждении, при проделывании проходов
в них и при сплошном разминировании местности.
Сборный щуп состоит из стального заостренного наконечника
длиной 310 лм1, диаметром 5 .ил! и рукоятки, составляемой из трех
отдельных звеньев. Наконечник щупа может быть установлен вдоль
осп рукоятки, а также под углом 30°. Звенья рукоятки представ-
ляют собой круглые деревянные штанги с металлическими нако-
нечниками на концах или отрезки алюминиевой трубки.
Первое звено рукоятки имеет на одном конце коническую оп-
раву с круглым отверстием, расположенным по оси ’.вена, и оваль-
ным отверстием па боковой поверхности, расположенным под углом
38
30° к оси звена. Отверстия служат для присоединения к рукоятке
наконечника щупа. Наконечник скрепляется со звеном накидной
ганкой. Второй конец первого звена имеет цилиндрическую оправу
с наружной резьбой.
Второе (среднее) и третье (крайнее) звенья имеют на одном
конце цилиндрическую оправу с внутренней резьбой, а на другом —
такую же оправу с наружной резьбой. Оправы служат для сочле-
нения звеньев.
В первом звене имеется канал для размещения в нем наконеч
ника щупа.
Общая длина рукоятки в собранном виде составляет 146 см, а
вместе с присоединенным наконечником—177 с.и.
Щуп для работы стоя собирается из трех звеньев, а наконечник
устанавливается вдоль оси рукоятки.
Для работы лежа щуп собирается из одного первого звена и
наконечника, устанавливаемого под углом 30° к оси рукоятки. На
наружную резьбу оправы навинчивается головка от третьего звена.
Для надевания щупа .на кисть руки через боковые отверстия го-
ловки продергивается и завязывается шнурок.
При работе в положении «стоя» рукоятка щупа удерживается
под углом 20—45° к поверхности грунта, а прн работе в положении
«лежа» — параллельно ей. Грунт плавно прокалывается щупом
на глубину 10—15 см через каждые 10—20 см во избежание про-
пуска мины.
Если щуп при проколе упирается в твердый предмет, это место
тщательно осматривается. Прн обнаружении мины ее обозначают
флажком или другим знаком.
Четырех л алая кошка (рис. 23) с веревкой длиной 30 лт
предназначается для извлечения (снятия с места) обнаруженных
мин, для разведки и уничтожения противо-
пехотных мин натяжного действия, а также
для сдвигания с места предметов, вызы-
вающих подозрение в отношении их мини-
рования.
Кошка состоит из стержня, четырех от-
Рис. 23. Четырехлапая кошка
Рис. 24. Флажок
39
кидных лап — когтей — и фасонной ганки для закрепления лап в
сложенном положении. К стержню кошки прикреплено кольцо для
привязывания веревки. Вес кошки 580 г.
Для снятия мины с места установки ее захватывают кошкой за
наиболее удобную и безопасную деталь (например, за ручку мины)
и осторожно из укрытия или из положения «лежа» на расстоянии
не менее 30 м сдвигают с места.
Для разведки или уничтожения противопехотных мин натяжно-
го действия кошка берется в руку так, чтобы лапы (когти) были
прижаты к стержню, по фасонная гайка была бы освобождена и
не удерживала их. При броске кошки лапы (когти) раскрываются
и затем при подтягивании ее веревкой зацепляют за натяжные про-
волоки мин.
Флажки (рис. 24) служат для обозначения найденных мин.
Полотнища флажков металлические, треугольной формы, крас-
ного цвета, со срезанными углами и с белой выпуклой буквой «М».
Металлические стержни флажков имеют ио две скобы для на-
ращивания их при установке в высокой растительности. Флажки
переносятся в брезентовых сумках по 10 шт. в каждой.
Черно-белая лента из хлопчатобумажной ткани длиной
100 м предназначена для обозначения границ прохода в минных
полях. Ширина ленты 43 мм. Черные и белые полосы на лепте име-
ют длину по 0,5 м. Кроме того, через каждые 5 м на ленте нане-
сены отметки 5. 10, 15, 20 и т. д. соответственно расстоянию от на-
чала ленты.
Рис. 25. Катушка с черно-белой лентой:
/ — диск; 2 — скоба; 3 — ось; 4 — скоба с крючком; 5 —лента; 6 — ручка
40
Ленга наматывается на специальную катушку (рис 25), кото-
рая переносится в брезентовом чехле. Катушка состоит из двух
дисков / скобы 2, оси •?. скобы с крючком 4, лепты 5 и ручки 6.
При работе катушка с лентой прикрепляется к поясному ремню
солдата, а свободный конец ленты крепится шпилькой к грунту.
Лепта разматывается ио мере движения сапера.
Ножницы для резки колючей проволоки используются при
проделывании проходов в проволочных заграждениях.
Укладочиы и ящик служит для хранения и перевозки ком-
плекта КР. Размер ящика 940X450x335 .«.и, вес с имуществом
около 50 кг.
ПРИБОР ДЛЯ ФИКСАЦИИ МИННЫХ ПОЛЕЙ ПФМ
Прибор ПФМ предназначается для фиксации минных полей и
отдельных мин в любое время суток, для отыскания минных полей
(и отдельных мни) по данным фиксации, а также для обнаружения
и засечки инфракрасных (ПК) прожекторов противника.
Действие прибора ПФАА в ночных условиях основано па прин-
ципе обнаружения и засечки источников ПК лучей, не видимых не-
вооруженным глазом.
Основные тактико-технические данные
Общий вес комплекта прибора, кг....................... 27
Состав обслуживающего расчета, человек................ 2
Точность привязки минных полей:
по дистанции.......................................1—2%
по азимуту ......................................• . ±0-02
Точность восстановления конттра минного поля но данным фиксации:
по дистанции......................................... 1—2%
по азимуту..........................................±0-02
Время, необходимое для фиксации одного мннногб" поля с составле-
нием формуляра, час...................................1,5—2
Срок непрерывной работы прибора ночью без подзарядки аккуму-
лятора, час ........................ ... 7
Дальность обнаружения ПК прожекторов, применяемых противни-
ком в комплектах приборов ночного видения, к.м........ До 15
Дальность обнаружения ПК фонарей, входящих в комплект ПФМ, я 1200
Устройство прибора
Комплект прибора ПФМ (рис. 26) состоит из буссоли 1 с тре-
ногой 2, электронно-оптической насадки 3 с диафрагмой 4, высоко-
вольтного блока питания 5, семи инфракрасных фонарей 6 со стой-
ками 7 и крюками 6’, аккумуляторной батареи 9 типа 2ФКН-8, си-
стемы подсветки 10, перископа 11, катушки 12 с измерительным
тросом длиной 100 д|, артиллерийского целлулоидного крута 13
с треугольником и таблицы синусов 14.
41
Рис. 26. Элементы комплекта прибора ПФМ:
/ — буссоль; 2 — тренога; J — электронно-оптическая насанка; 4 диафрагма; 5 — вы-
соковольтный блок питания; 6—ПК фонари; 7 — стойки ПК фонарей; 8 — крюк»; 9—
Аккумуляторная батарея; 10—система подсветки; //—перископ; 12 — катушка с изме-
рительным тросом: 13 — артиллерийский целлулоидный круг с треугольником; 14 —;
таблица синусов
Комплект прибора размещается в четырех футлярах (рис. 27)
и одной брезентовой сумке.
Рис. 27. Комплект прибора ПФМ в упаковках:
/ — футляр с электронно-оптической насадкой, высоковольтным блоком питания, измери*
тельным тросом, артиллерийским целлулоидным кругом, таблицей синусов и диафрагмой;
2— футляр с буссолью; 3 — футляр для размещения ПК фонарей со стойками и крюками;
4— футляр перископа буссоли; 5 —, брезентовая сумка аккумулятора; 0 —тренога
42
В футляре 1 размещаются: электронно-оптическая насадка, вы-
соковольтный блок ни гания, катушка с измерительным тросом, ар-
тиллерийский целлулоидный круг, таблица синусов и диафрагма;
в футляре 2 — буссоль, в футляре 3—ПК фонари со стойками и
крюками, в футляре 4 — перископ, в брезентовой сумке 5 — акку-
мулятор с системой подсветки.
Буссоль (рис. 28) предназначена для измерения на местности
магнитных азимутов, а также горизонтальных и вертикальных
углов.
Рис. 28. Буссоль:
а — вид сбоку; б— вид со стороны окуляра; / — корпус буссоли; 2 —объектив; 3—.окуляр;
4 — б\ссолыюе кольцо; 5 буссольный барабан; 6 — угломерное кольцо; 7 — угломерный
барабан; 8 — коробка магнитной стрелки; 9 — арретир мвгнитной стрелки; 10— уровень;
// — барабан вертикальной наводки; /2—отводка горизонтального отсчетного червяка;
13 — отводка установочного червяка; 14— барабан установочного червяка; 15— клавиш
установки угломерного кольца; 16 — кнопка тормозного конуса угломерного барабана; 17 —
штифт
В комплекте ПФМ использована перископическая артиллерий-
ская буссоль ПАБ-2 с треногой и аккумулятором.
Буссоль имеет следующие характеристики:
Увеличение................................... 8х
Поле зрения (без перископа и с перископом) .... 5° (0-83)
Диаметр выходного зрачка, мм ........... 2,8
Перископпчиость, мм ................ 350
43
Пределы измерения х г.юв:
горизонтальны'' . . .... ................ ЗГ0° или
60-00
вертикальных......................................±18° или
3-00
Цена деления гхимерного п буссольного колец . . . 1-00
Цена деления отсчетной шкалы мопокх |яра............. 1-00
Цепа деления гломериого н бчссояьпого барабанов 0-01
Цепа деления барабана вертикальной наводки . . 0-01
Описание буссоли прикладывается к каждому прибору ПФМ
Электронно-оптическая насадка предназначена
для обнаружения ПК лучей, не видимых невооруженным глазом,
и точного наведения па них буссоли в ночное время.
Основные данные электронно-оптической насадки
Увеличение..................................... Iх
Поле зрения.................................... 30°
Диаметр выгодного зрачка, мм....................... 7
Разрешающая си ia, мин............................. 5
Фокхспое расстояние объектива, мм................. 25
Электронно-оптическая насадка представляет собой монокуляр-
ный электронно-оптический прибор, основными частями которого
яв тяготея объектив, электронно-оптический преобразователь изо-
бражения и окуляр. Преобразование не видимых невооруженным
глазом ПК лучей в видимые осуществляется в электронно-оптиче-
ской насадке следующим образом (рис. 29).
Фонарь с ПК
светофильтром
Фотокатод ЭОПа Люминвсцирую-
Объектив r-Z /щии экран эЬпс
-- Окуляр
ПК лучи
Электроны
Электронно-оптический
преобразователь (ЭОП)
Видимые
лучи
высоковольтный
\6лок питания
Рис. 29. Принципиальная схема действия электронно-оптической насадки
ИК лучи от фонаря, установленного в одной из точек контура
минного поля или у ориентира, попадают в объектив электронно-
оптической насадки, который проектирует их на фотокатод элек-
тронно-оптического преобразователя.
ПК лучи, падающие на фотокатод, выбивают электроны, кото-
рые под действием высокого напряжения, создаваемого высоко-
вольтным блоком питания, устремляются к люмпнеецпрующему эк-
рану. Проходя разность потенциалов между фотокатодом и экра-
ном, этектроны приобретают большую кинетическую энергию и,
ударяясь в экран, заставляют его светиться видимым светом. В
44
результате не видимый невооруженным глазом ПК фонарь наблю-
дается через окуляр электроино-огипиеской насадки в виде яркой
зеленовато., точки.
Объектив / электронно-оптической насадки (рис. 30) состоит из
четырех линз, смонтированных в дюралюминиевой оправе. Опра-
ва ввинчена в корпус и закреплена стопорными винтами А
Рис. 30 Электронно-оптическая пасадка: *
а —общий вид; б — вид сбоку; / -объектив; 2 — корпус; 3 — линзовый окуляр; 4 — сто-
порные винты; 5 — высоковольтный кабель; 6 — резьбовая муфта; 7 —фланец; 8 — наглаз-
ник; 9 — стопорное устройство; 10 — пластина для закрепления лампы подсветки;// —крон-
штейн; /2 — держатель; 13 — трубка; 14 — хомутик; 15— зажимной винт; 16, 17 — шпильки;
18 — винты; /У, 20 — регулировочные винты; 21 — пластинка; 22 — винты пластины; 23 —
фиксатор
45
Напряжение к электронно-оптическому преобразователю насад-
ки подводится по высоковольтному кабелю 5, закрепленному к кор-
пусу 2 посредством резьбовой муфты 6_
К задней части корпуса крепится фланец 7, в нарезное отвер-
стие которого ввинчен четырехлинзовый окуляр 3. Окуляр имеет
наглазник 8 и стопорное устройство 9, служащее для закрепления
окуляра в нужном положении после фокусировки
В верхней части корпуса расположено отверстие, через которое
осуществляется подсветка перекрестия. Патрон лампы подсветки
удерживается на корпусе с помощью фигурной пластины 10.
Электронно-оптическая насадка соединяется с монокуляром
буссоли посредством кронштейна II, имеющего на одном конце
держатель /2, в котором закрепляется насадка, а на другом конце
трубку 13, при помощи которой вся насадка надевается на моноку-
ляр буссоли и зажимается па нем хомутиком 14 с винтом 15.
В держателе 12 электронно-оптическая насадка удерживается
двумя шпильками 16 и 17. Держатель 12 скреплен с кронштей-
ном 11 тремя винтами 18.
Для обеспечения параллельности оптических осей электронно-
оптической насадки и монокуляра буссоли в конструкции насадки
имеются регулировочные винты.
Для регулировки по вертикали служат два регулировочных вин-
та 19, располагающиеся на правой щеке держателя; для регули-
ровки по горизонтали служат два других винта 20, находящиеся
на боковых сторонах кронштейна 11.
Пластинка 21 закрывает окно в держателе и закреплена двумя
винтами 22.
Для того чтобы насадка всегда занимала строго определенное
положение, па монокуляре буссоли имеется фиксирующий штифт/7
(см. рпс. 28), а на кронштейне насадки фиксатор 23.
Для выверки электронно-оптической насадки в дневное время
применяется диафрагма (рис. 31), закрепляемая па оправе объек-
тива электронно-оптической насадки.
Диафрагма состоит: из корпуса 2, в котором на оси 3 закреплен
вращающийся диск 1 с четырьмя отверстиями различного диамет-
ра, и красного светофильтра 4 в оправе 5. Для фиксации диска
в определенном положении в конструкции диафрагмы предусмот-
рена пружина 6.
Кроме выверки, диафрагма используется для точного наведения
электронно-оптической насадки на мощные ПК источники, которые
без диафрагмы наблюдаются в виде ярких расплывчатых
пятен.
Высоковольтный блок питания предназначен для
преобразования низкого напряжения аккумулятора (2,5 в) в высо-
кое (порядка 18 кв), необходимое для работы электронно-оптиче-
ского преобразователя. В приборе ПФМ применен высоковольтный
блок с преобразователем тока на кристаллических триодах.
46
А-А
Рис. 31. Диафрагма:
/ — вращающийся диск с отверстиями; 2 — корпус; 3 — ось; 4 - красный све-
тофильтр; 5 — оправа светофильтра; 6 — пружина
Рис. 32. Электрическая схема высоковольтного блока питания:
а — схема автогенератора; б — схема удвоения напряжения; Т — трансформатор; / — кол-
лекторная обмотка; П — обмотка обратной связи; Ill — повышающая обмотка трансфор-
матора; ПТ\ и ПТ2 — полупроводниковые триоды; и /^—сопротивления делителя на-
пряжения; Сз — конденсатор, обеспечивающий устойчивый режим генерации; /?э — регули-
ровочное сопротивление; и Л2 — безнакальиые кенотроны; Ci и С2 — высоковольтные
конденсаторы
Электрическая схема высоковольтного блока питания (рис. 32)
состоит из автогенератора с индуктивной обратней связью а и схе-
мы удвоения напряжения б.
Автогенератор выполнен по двухтактной схеме на двух полупро-
водниковых триодах. Триоды работают в режиме автоматических
выключателей, периодически подключающих первичную коллектор-
ную обмотку 1 трансформатора Т к источнику питания (аккумуля-
тору).
47
Напряжение отрицательного смещения оснований (управляю-
щих электродов) триодов по отношению к эмиттеру обеспечивается
обмоткой обратной связи, подключаемой к делителю напряжения.
Делитель напряжения собран иа сопротивлениях Rt и R2, соответ-
ственно равных НО и 390 о.и. Параллельно сопротивлению R2 вклю-
чен конденсатор С3 емкостью 15л1кф, обеспечивающий устойчивый
режим генерации.
Переменное (низкое) напряжение, возникающее в коллекторной
обмотке, трансформируется в высоковольтной обмотке трансформа-
тора Т, а затем выпрямляется и удваивается диодно-накопитель-
ной схемой удвоения. Схема уцвоеиия состоит из двух безнакаль-
ных кенотронов Л\ и Л2 типа ЦБК-1 и трех высоковольтных кон-
денсаторов С) п С2 типа ПОВ емкостью 390 мкф, рассчитанных на
рабочее напряжение 15 кв.
Входящее в схему высоковольтного блока сопротивление Rj
(0,3—0,5 OAt) служит для заводской регулировки блока.
Все элементы высоковольтного блока питания (рис. 33) смонти-
рованы на дюралюминиевой панели 13, являющейся одновременно
и крышкой корпуса /, выполненного из пластмассы. Крышка 13
крепится к корпусу 1 шестью винтами 19.
Для лучшей изоляции все высоковольтные элементы блока, а
частично и низковольтные дополнительно заключены в отдельный
корпус 2, выполненный из высококачественного электроизоляцион.
ного материала. В корпусе 2, закрепляемом к крышке 13 тремя
винтами 7, смонтированы; трансформатор 21, три высоковольтных
конденсатора 22, два кенотрона 24, два полупроводниковых трио-
да 23 и высоковольтный вывод 27. Трансформатор 21 и конденса-
торы 22 для лучшей изоляции залиты электроизоляционной мас-
сой— компаундом и закрыты крышками 26 и 28. Кенотроны 24 по-
мещены в специальные гнезда с контактными устройствами — ме-
таллической пластиной 25 и металлическими колпачками 30 и 32.
Колпачок 32 обеспечивает контакт с выводом 33 «Земля», а колпа-
чок 30 — с высоковольтным выводом 29. Кенотроны и колпачки за-
креплены в корпусе резьбовыми пробками 31, что дает возмож-
ность быстро заменить кенотроны в случае их отказа в работе.
Кроме корпуса 2, 20, в крышке блока смонтированы: тумб-
лер 18, предназначенный для включения и выключения схемы бло-
ка; вилка с фланцем 9 для подключения кабеля от аккумулятора;
вилка с фланцем 8 для подключения кабеля системы подсветки
шкал буссоли и перекрестия электронно-оптического преобразова-
теля и резьбовой фланец 4, предназначенный для подключения
муфты 6 высоковольтного кабеля.
Для предотвращения возможности неправильного подключения
блока к аккумулятору, что может привести к выводу из строя трио-
дов, штыревые контакты 10 и 11 вилки 9 имеют различный диа-
метр.
Герметичность блока питания обеспечивается резиновыми про-
кладками 5, 12, /7 и 15.
48
Рис. 33. Высоковольтный блок питания:
а — вид высоковольтного блока (а разрезе); б — вид высоковольтной части блока (в раз-
резе); / — корпус блока; 2. 20 — корпус высоковольтной части блока; 3 — сопротивление;
4 — резьбовой фланец; 5, /2. 14, /5 — резиновые прокладки; 6 — м>фта; 7 — впиты; 8 вилка
с фланцем; 9—вилка с фланцем; 10, // — штыревые контакты; 13 — крышка корпуса; 16 —
сопротивление; /7 — винты, 18 — тумблер; 19 — винты; 2/— трансформатор; 22 — конденса-
торы; 23— триоды; 24 — кенотроны; 25— контактная пластина; 26 — крышка; 27 — высоко-
вольтный вывод; 28 — крышка; 29 — высоковольтный вывод; 30 — колпачок; 31 — резьбовые
пробки; 32 — колпачок; 33 — вывод «Земля»
Инфракрасный фонарь (рис. 34) является источником
ПК света и предназначен для обозначения на местности точек
контура минного поля и ориентиров.
ИК фонарь, излучая невидимый для невооруженного глаза ин-
фракрасный свет, может быть обнаружен только специальным ПК
прибором.
И К фонарь состоит из корпуса /, на котором закреплен держа-
тель 2 с разрезным хомутиком и зажимным винтом 3. Хомутик и
зажимной винт служат для закрепления фонаря на стойке 4, уста-
навливаемой в грунт, или на крюке 5, ввертываемом в дерево. Пе-
рископическая конструкция стойки обеспечивает установку фонаря
па различной высоте. В передней части корпуса фонаря закреплен
49
патрон с электролампой в 2,5 в и оправа 6 с отражателем и ПК
фильтром. Обойма закрепляется па корпусе посредством резьбы.
Для смены лампы оправу 6 необходимо отвернуть.
В нижней части корпуса смонтирован выключатель 7 кнопоч-
ного типа. Для включения лампы кнопку необходимо нажать, для
выключения — оттянуть вниз.
Рис. 34. И К фонарь:
/—.корпус; 2 — держатель; 3 — разрезной хомутик и зажимной впит; 4 — стойка;
5 — крюк; 6 — оправа; 7 — выключатель; 8 — крышка; 9 — окно
В задней части корпуса размещаются два элемента
1,6-ФМЦ-У-3,2, закрываемые завинчивающейся крышкой 8. К крыш-
ке внутри прикреплена пружина, обеспечивающая контакт в цепи
гальванические элементы—лампа — корпус. В верхней части кор-
пуса имеется окно 9, закрытое цветным светофильтром. Окно слу-
жит для контроля за включением лампы. При включенной лампе
через окно наблюдается слабый фиолетовый свет.
Аккумуляторная батарея (рис. 35) типа 2КНБ-2 пред-
назначена для обеспечения работ высоковольтного блока и системы
освещения.
Аккумуляторная батарея размещена в металлическом корпу-
се 2. На крышке корпуса смонтирована вилка с фланцем (контакт-
ная колодка) 3, к которой подключается фишка от провода, под-
ключающего высоковольтный блок. В походном положении колодка
закрывается заглушкой 4. Для предотвращения возможности не-
правильного подключения блока к аккумулятору, что может при-
вести к выводу из строя триодов, штыревые контакты вилки имеют
различный диаметр. Аккумуляторная батарая переносится в бре-
зентовом чехле с откидным карманом.
Система подсветки (рис. 36) состоит из переносной лам-
пы 1 для подсветки шкал буссоли и лампы 2 для подсветки пере-
крестия электронно-оптической насадки.
Патрон переносной лампы / снабжен зажимом 3 для крепления
лампы к поясному ремню.
Переносная лампа 2 надвигается на пластину электронно-опти-
ческой насадки и закрепляется на корпусе насадки защелкой, ко-
торая при снятии лампы отводится нажатием на рычажок 4. Све-
50
Рис. 35. Аккумуляторная батарея;
1— аккумуляторы: 2 — корпус: 3 контакт-
ная колонка; 4 — заглушка
Рис. 36. Система подсветки:
/ — переносная лампа для освещения шкал буссоли; 2 —лампа для подсветки пере-
крестия электронно-оптической насадки; 3 —зажим; 4 — рычажок-фиксатор; 5—;
винт диафрагмы; 6 — выключатель; 7 — фишка
товоп поток лампы можно изменять, диафрагмируя ее световое от-
верстие перемещением винта 5.
Включение ламп подсветки производится поворотом ручки вы-
ключателя 6, смонтированного в корпусе патрона.
51
Перископ (рис. 37) предназначен для работы с прибором
ПФМ из укрытия и представляет собой отдельную оптическую
насадку, устанавливаемую вертикально, наклонно или горизон-
тально. Перископ закрепляется на оправе объектива буссоли
(днем) или электронно-оптической насадки (ночью) при помощи
хомута 1 и зажимного винта 2. Угол поля зрения электронно-опти-
ческой насадки при использовании перископа уменьшается до 5°.
Рис. 37. Перископ:
1— хомут; 2 —зажимной пинт; 5 — корпус
Рис. 38. Катушка с измерительным тросом:
/—катушка; 2 — держатель; 3 — трос: 4 — откидная ручка для вра-
щения катушки; 5 — пружинный фиксатор
Измерительный трос длиной 100 м предназначен для
измерения расстояний па местности. Через каждые 10 м на тросе
закреплены втулки, позволяющие вести отсчет расстояний на
ощупь.
В середине длины и по концам троса имеются кольца. Трос на-
матывается на катушку (рис. 38), укладываемую в футляр элек-
тронно-оптической насадки.
Г>2
Артиллерийский круг и треугольник предназна-
чены для графического построения плана минного поля и схемы
привязки его к ориентирам.
На круге нанесены две шкалы — черная и красная. Черная
шкала — для измерения и построения горизонтальных углов.
Подготовка прибора ПФМ к работе
Для подготовки прибора ПФМ необходимо:
1. Установить треногу и путем надавливания ногой на выступы,
закрепленные в нижней части стоек, заглубить концы стоек в
грунт; если треногу применить почему-либо нельзя, то следует вы-
вернуть из ее головки зажимную чашку (нажав на рычаг за-
щелки) и ввернуть последнюю в пень, в торец забитого в грунт
кола или непосредственно в грунт.
2. Извлечь из футляра буссоль и установить ее на треногу, по-
ворачивая буссоль, установить ее по уровню, после чего завернуть
винт чашки.
3. Извлечь из футляра электронно-оптическую насадку, для
чего ослабить зажимной винт на хомутике кронштейна и, осторож-
но поворачивая насадку вправо и влево, вытянуть ее вверх; на-
деть насадку на монокуляр буссоли так, чтобы штифт на корпусе
буссоли плотно вошел в фиксатор кронштейна; закрепить элек-
тронно-оптическую насадку зажимным винтом.
4. Извлечь из футляра высоковольтный блок питания и под-
ключить его к аккумулятору, для чего:
— снять заглушку с контактной колодки аккумулятора и по-
ставить аккумулятор вместе с блоком под треногу;
— вставить фишку соединительного провода блока в вилку ак-
кумулятора;
— включить тумблер 18 (рис. 33) высоковольтного блока пита-
ния; шум генерации (писк) и зеленоватое свечение экрана в элек-
тронно-оптической насадке будут свидетельствовать о том, что
подключение произведено правильно и электронно-оптическая на-
садка работает. Перед включением высоковольтного блока днем
на оправу объектива электронно-оптической насадки обязательно
установить диафрагму. При установке диафрагмы следить, чтобы
перед объективом располагалось отверстие с наименьшим диа-
метром.
5. Отфокусировать окуляр прибора, для чего, поворачивая его
вправо-влево, добиться резкого изображения перекрестия. Ночью
перед фокусировкой включить лампу подсветки перекрестия.
6. Подобрать наилучший режим подсветки перекрестия, для
чего повернуть выключатель лампы подсветки и, вращая винт 5
(рис. 36) и одновременно наблюдая в электронно-оптическую
насадку, выбрать такое положение диафрагмы в лампе, при кото-
ром перекрестие отчетливо наблюдается на экране.
Если перекрестие видно отчетливо без включения подсветки,
лампу подсветки не включать.
53
7. В случае необходимости надеть на оправу объектива элек-
тронно-оптической насадки перископ и закрепить его в нужном
положении, сообразуясь с характером укрытия.
8. Ориентировать буссоль по магнитной стрелке, для чего:
— освободить магнитную стрелку, вывинтить до упора винт ее
тормоза;
— отвести предохранительный рычаг арретира;
— выключить установочный червяк, нажав на выключатель, и
развернуть буссоль так, чтобы концы магнитной стрелки устано-
вились вблизи указательных рисок;
— включить установочный червяк (осторожно отпустив выклю-
чатель) и, вращая маховик, точно совместить концы магнитной
стрелки с рисками.
9. Извлечь из футляра ИК фонари и стойки (крюки), сочле-
нить фонари со стойками (крюками) и уложить их рядом с тре-
ногой.
Приведение прибора в походное положение
Дтя приведения прибора из рабочего положения в походное
необходимо;
— - завести рычаг арретира до отказа вправо и закрепить маг-
нитную стрелку буссоли тормозным винтом;
— установить на буссоли нулевые отсчеты (по буссольному
кольцу и шкале вертикальных углов);
— нажать на рычажок защелки лампы подсветки перекрестия
и снять ее с электронно-оптической насадки;
— уложить элементы прибора в соответствующие футляры;
— отсоединить ПК фонари от стоек (крюков) и уложить вме-
сте со стойками в футляре;
— произвести внешний осмотр элементов комплекта, уложен-
ных в футляры, проверить наличие всех элементов и надежность
их закрепления. При укладке и осмотре для подсветки использо-
вать переносную лампу, применяемую для освещения шкал бус-
соли;
— отсоединить высоковольтный блок от аккумулятора и за-
крыть втулку заглушкой.
Фиксация минного поля
Фиксация минных полей с использованием прибора ПФЛ1 за-
ключается в засечке угловых точек контура минного поля и ориен-
тиров с двух точек базы АВ (рис. 39) путем измерения азимуто!
и горизонтальных углов с последующим решением треугольнике
засечки по известной стороне (базе) и двум углам.
Для фиксации минных полей с прибором ПФМ необходимо:
— разбить на местности и точно измерить базу АВ;
— установить ИК фонари (днем — вехи) в углах контура мин-
ного поля и у ориентиров,
54
— измерить азимуты и горизонтальные углы с крайних точек
/1 и В базы на угловые точки контура минного поля (/, 2, 3, 4) и
ориентиры (Op. № 1),
— вычислить расстояние от точек /1 и В базы до точек контура
минного поля и ориентиров путем решения треугольников засечки;
— определить азимуты границ контора минного поля;
— используя полученные дан-
ные, составить схему привязки мин-
ного поля.
Точность фиксации минных по-
лей прибором ПФМ зависит от вы-
бора базы на местности, тщатель-
ности ее измерения, а также точно-
сти измерения азимутов и горизон-
тальных углов.
При работе в дневных условиях
фиксация минного позя произво-
дится при помошн буссоли без
электронно-оптической насадки
Направление базы на местно-
сти необходимо выбирать по воз-
можности параллельно фронту мин-
ного поля так, чтобы удаление край-
них точек базы от угловых точек
контура минного поля и ориентиров
не превышало 1000 лк (Наиболь-
шая точность фиксации обеспечи-
вается при удалении базы минного
поля, равном 200—600 м.)
Все ИК фонари (днем — вехи)
должны просматриваться с край-
них точек базы.
В случае невозможности набзю-
дения всех ИК фонарей с крайних
точек базы фиксация минного поля
производится с двух баз.
Длину базы следует принимать равной 100 м, а при удалении
базы от тыльной границы минного поля более чем на 300 м длина
базы должна быть 200 м.
Для измерения базы протяженностью 100 и необходимо:
— установить в точке А базы репер и ИК фонарь, ориентиро-
вав его по направлению базы;
— закрепить один конец троса к стойке ИК фонаря (днем —
к реперу) и растянуть трос в заданном направлении базы;
— закрепить второй конец троса стойкой ИК фонаря в точке В
базы; установить ИК фонарь на стойку, направив его на точку А
базы.
Рис. 39. Принципиальная схема
фиксации минного поля с прибо-
ром ПФМ.
измерены па местности: углы и азн-
муты при точке Д; углы и азимуты
при точке В; длина базы АВ;
определены аналитическим и графиче-
ским способами расстояния от точки
базы А до точки / контура минного
поля и ориентира; расстояния от точки
базы В до точки I контура минного
поля и ориентира.
Условные обозначения: /. 2, 3. 4 — уг-
ловые точки контора минного поля;
АВ — база; Ор — ориентир: Д AIB —
треугольник засечки
55
Для измерения базы протяженностью 200 ,м необходимо:
— разбить половину базы способом, указанным выше;
— отсоединить трос от стойки в точке А и растянуть его от
промежуточной точки в направлении точки й;
— натянуть трос, держа у конца его ИК фонарь, направленный
к точке А, и следить за световыми сигналами наблюдателя, нахо-
дящегося в точке А, подаваемыми переносной лампой;
— наблюдателю, располагающемуся в точке А, свизировать
прибор ПФМ на ИК фонарь, установленный в средней точке базы,
и следить за положением второго ПК фонаря, обозначающего ко-
нец троса; при попадании второго ИК фонаря в створ с первым
подать сигнал об обозначении точки В базы;
— смотать трос и снять ИК фонарь, установленный в средней
точке базы.
При измерении базы днем вместо ИК фонарей следует исполь-
зовать их стойки. Наблюдение за створом при разбивке двухсот-
метровой базы вести буссолью.
Измерение азимутов и горизонтальных углов
Для измерения азимутов и горизонтальных углов необходимо:
— включить высоковольтный блок и навести электронно-опти-
ческую насадку на ИК фонарь, обозначающий точку В базы;
— установить нулевое деление угломерного кольца под риску
с индексом «У», для чего, нажав одной рукой тормозную клавишу,
другой рукой вращать угломерное кольцо;
— установить нулевое деление угломерного барабана против
риски с индексом «У», для чего нажать тормозную кнопку бара-
бана и вращать его, придерживая пальцами за маховик;
— проверить наводку перекрестия электронно-оптической на-
садки на ИК фонарь, установленный в точке В базы;
— снять отсчет азимута по буссольному кольцу и барабану
(черные деления) и записать его в правый верхний угол карточки
фиксации (приложение I);
— наводя поочередно перекрестие электронно-оптической на-
садки на ИК фонари, установленные у ориентиров и в угловых
точках контура минного поля, определить на них азимуты и гори-
зонтальные углы с точки А базы;
— перенести прибор ПФМ в точку В базы, сориентировать
буссоль по магнитной стрелке (если буссоль сориентирована пра-
вильно, то при визировании на точку А на угломерном кольце и
барабане должен быть отсчет 30-00 с расхождением, не превыша-
ющим ±0-02) и произвести измерения азимутов и горизонтальных
углов на точки контура минного поля и ориентиры.
Запись результатов измерения производится в карточку фикса-
ции минного поля.
Графы 2—4 карточки фиксации заполняются в процессе изме-
рений в полевых условиях.
56
Графы 5—12 заполняются при обработке результатов измере-
ний, когда вычисляются расстояния до точек контура минного
поля и ориентиров.
В графу 13 карточки фиксации записывается величина поправки
буссоли, взятая из паспорта. При обработке данных значения
измеренных магнитных азимутов изменяются на величину по-
правки; положительная поправка вычитается из величины ази-
мута, отрицательная прибавляется.
Определение расстояний до ориентиров и угловых точек кон-
тура минного поля производится аналитическим или графическим
методом.
Точность результатов, полученных аналитическим методом,
выше полученных графическим методом.
Преимущество графического метода — наглядность и сравни-
тельная быстрота определения расстояний.
Для определения расстояний аналитическим методом необхо-
димо:
— взять из графы 4 карточки фиксации значения углов, изме-
ренных из точки А, и переписать в графу 5;
— из величины 60-00 вычесть значения углов, измеренных из
точки В базы, и полученные результаты записать в графу 6;
— значения углов из граф 5 и 6 сложить и сумму записать
в графу 7;
— взять из таблицы синусов углов, прилагаемой к комплекту
(приложение 2) значения синусов углов, указанных в графах 5,6,
7, и записать их в графы 8, 9, 10; при нахождении синусов углов,
меньших 15-00, величина больших делений угломера берется по
верхней горизонтальной графе таблицы синусов, величина малых
делений — по левой вертикальной графе; при нахождении синусов
jr.ioB от 15-00 до 30-00 величина больших делении берется по
нижней горизонтальной графе, малых — по правой вертикальной
графе; если угол превышает 30-00, следует вычесть из него угол
30-00 и найти синус разности;
— значения синусов углов В (из графы 9) разделить на значе-
ния синусов углов М (графа 10), результаты деления умножить
на величину базы (в Л1) и полученные числа записать в графу 11;
результаты, записанные в графе 11, есть расстояния от точки А
базы до углов контура минного поля и ориентиров;
— значения синусов углов А (из графы 8) разделить на значе-
ния синусов М (из графы 10); результаты деления умножить на
величину базы (в .и) и полученные числа записать в графу /2; ре-
зультаты, записанные в графе 12, есть расстояния от точки В базы
до углов контура минного поля и ориентиров.
Для определения расстояний графическим методом необходимо:
— взять чистый лист бумаги размером 30X40 см и отложить
на нем базу АВ в масштабе 20 м в 1 см (1 : 2000);
— наложить имеющийся в комплекте ПФМ целлулоидный
круг на линию базы так, чтобы центр круга точно совпал
«/.4—758 57
с точкой А базы, а ну зевая линия совпадала с направлением базы
(отсчет 0-00 должен располагаться справа от точки .4);
— взять из графы 4 карточки фиксации значения углов, изме-
ренных с точки А базы, последовательно отложить эти величины
на бумаге, пользуясь черной шкалой целлулоидного крута, и за-
тем при помощи угольника прочертить вдоль его большой стороны
направления на точки контура минного поля и ориентиры направ-
ления обозначить цифрами, взятыми из графы 2;
— переместить целлулоидный круг вдоль базы и наложить
центр его на точку В базы, нулевая линия должна при этом совпа-
дать с линией базы (отсчет 30-00 должен располагаться слева от
точки В); »
— взять из графы 4 карточки фиксации значения углов, изме-
ренных с точки В базы, последовательно отложить эти величины
на бумаге, пользуясь опять-таки черной шкалой целлулоидного
круга, и по угольнику прочертить направления на точки контура
минного поля и ориентиры; направления обозначить цифрами, взя-
тыми из графы 2 карточки фиксации;
— найти точки пересечения однозначных линий, которые дадут
положение углов минного поля и ориентиров на плане;
— определить расстояние от углов контура минного поля и
ориентиров до точек А и В базы, для чего при помощи угольника
измерить длину линий от углов контура минного поля и ориенти-
ров до точек А и В базы на плане и, учтя выбранный масштаб,
вычислить расстояния;
— аналогичным способом определить протяженность границ
минного поля.
Для определения азимутов направлений границ контура мин-
ного поля необходимо (рис. 40):
— построить на плане контур минного поля и базу (при опре-
делении расстояний графическим методом использовать имею-
щийся план);
— найти на плане направление север — юг, для этого нало-
жить на линию базы целлулоидный круг так, чтобы центр круга
совпал с точкой базы А, а продолжение линии базы совпало с от-
счетом по красной шкале, равным азимуту базы, взятому из пра-
вого верхнего угла карточки фиксации; линия, идущая от точки
базы А вдоль нулевой линии целлулоидного круга, будет показы-
вать направление север — юг;
— прочертить направление север — юг из точки контура мин-
ного поля; для этого приложить угольник к целлулоидному кругу
так, как показано на рис. 40, и, передвигая его по обрезу целлу-
лоидного круга, следить, чтобы целлулоидный круг при этом оста-
вался неподвижным;
— измерить по красной шкале круга углы между направле-
нием север — юг и направлением границ контура минного поля;
измеренные углы дадут величины искомых азимутов, которые
58
необходимо записать над соответствующими линиями границ кон-
тора минного поля.
По известным азимутам и расстояниям построить схему при-
вязки и план минного поля. При составлении схемы привязки не-
обходимо величину азимутов, взятых с точек Л и В базы на ориен-
тиры, изменять на величину 30-00, т. е. брать обратные азимуты.
При фиксации минного поля, установленного на пересеченной
местности, на схеме привязки минного поля наносятся линия
базы и точки /1 и В.
В случае фиксации минных полей, устанавливаемых на равнин-
ной местности, на схеме привязки минного поля отмечается только
точка базы А.
Схемы различных случаев фиксации минного поля приведены
в приложении 3.
Обязанности расчета
Для работы с прибором ПФМ выделяется расчет в составе двух
человек. Расчет выдвигается к месту работы вместе с подразде-
лением, выделенным для минирования, и уточняет расположение
ориентиров и базы. Если позволяет обстановка, уточнение распо-
ложения ориентиров и базы, а также обозначение ориентиров
производятся засветло. При движении первый номер расчета пере-
носит футляры с электронно-оптической насадкой и аккумулято-
ром. Второй номер переносит футляры с буссолью и ИК фона-
рями и треногу.
Работа номеров производится в следующем порядке:
— первый номер расчета приводит прибор в рабочее положе-
ние, устанавливает нулевые деления на угломерном кольце и ба-
рабане, берет азимут базы, азимуты и углы на точки контура
минного поля и ориентиры сначала с точки базы А, а затем с
точки базы В;
— второй номер разбивает базу и обозначает ИК фонарями
ориентиры и угловые точки контура минного поля и записывает
в карточку фиксации результаты измерений, докладываемых пер-
вым номером.
Отыскание минных полей с использованием ПФМ
При отыскании минных полей на равнинной местности опреде-
ление азимутов производится буссолью, а измерение расстояний —
мерным тросом.
Для отыскания минных полей на пересеченной местности не-
обходимо:
— использовать две буссоли: одну буссоль установить в точ-
ке А базы, другую в точке В базы; обе буссоли сориентировать по
магнитной стрелке;
— на обеих буссолях отложить отсчеты, соответствующие маг-
нитным азимутам, на искомую точку тыльной границы минного
поля, указанным на схеме привязки;
7.1*
59
6\
60
— с точки А базы в направлении отложенного азимута вы-
слать солдата с миноискателем; правильность выдерживания на-
правления движущимся солдатом контролировать наблюдением в
монокуляр буссоли, установленной в точке /1 базы;
— вести непрерывное наблюдение в буссоль, установленную
в точке В базы; как только изображение движущегося солдата
совпадает с вертикальной риской перекрестия буссоли, подать ему
сигнал остановки; точка стояния солдата будет являться искомой
точкой тыльной границы контура минного поля.
Хранение комплекта прибора ПФМ
На складах и в воинских частях комплект прибора ПФМ дол-
жен храниться в футлярах в соответствии с указаниями действую-
щих инструкций по хранению и сбережению оптико-механических
и электрических приборов.
Перед укладкой в футляр все элементы комплекта должны
быть тщательно протерты от пыли и грязи.
Протирка оптических деталей разрешается только чистой фла-
нелевой салфеткой.
Запрещается прикасаться к оптическим деталям руками, так
как от этого на поверхности оптических деталей остаются жиро-
вые пятна.
Жировые пятна с оптических деталей разрешается удалять
только гигроскопической ватой.
При закрывании крышек футляров нельзя надавливать на
приборы; последние в футлярах не должны перемещаться.
Приборы комплекта следует предохранять от ударов как прн
эксплуатации, так и во время хранения и транспортировки. Осо-
бенно это относится к таким частям комплекта, как электронно-
оптическая насадка, высоковольтный блок, буссоль и ПК фонари.
Неосторожное обращение с этими элементами может вызвать на-
рушение крепления оптических деталей и расстройство выверки.
Оптические детали должны быть всегда чистыми.
Необходимо регулярно осматривать состояние контактов
(у аккумулятора, вилок и фишек соединительного провода).
При осмотре очищать контакты от грязи и окислов, тщательно
протирать ватой, смоченной в бензине, и насухо вытирать.
Тщательный уход за контактами — одно из важнейших усло-
вий надежной работы комплекта прибора.
Элементы комплекта прибора ПФМ, внесенные в холодное
время года в теплое помещение, отпотевают, поэтому их необхо-
димо тщательно обтирать сухой чистой ветошью, а оптические де-
тали протирать фланелевыми салфетками.
Протирку производить после выдерживания приборов в поме-
щении в течение 30 мин с открытыми крышками футляров.
Для сохранения аккумуляторных батарей необходимо при пе-
рерывах в работе выключать преобразователь напряжения.
62
Неисправности комплекта прибора ПФМ и способы их устранения
При обнаружении неисправностей в приборе ПФМ необходимо
в первую очередь проверить правильность приведения комплекта
в рабочее положение, а именно: снята ли диафрагма с электронно-
оптической насадки, надежно ли подключен аккумулятор к пре-
образователю напряжения, горит ли ИК фонарь, на который на-
ведена электронно-оптическая насадка.
Необходимо также проверить, нет ли на объективах и окулярах
пыли, грязи, инея, воды.
Наиболее характерные неисправности прибора ПФМ и способы
их устранения приведены в табл. 3.
Таблица 3
Характерные неисправности прибора ПФМ и способы их устранения
I № по пор. I Характерные признаки неисправности Причины неисправности Способ устранения
1 2 3 4 При включении тумб- лера не слышен харак- терный звук генерации блока, напоминающий писк Звук генерации слы- шен, но свечения экрана электронно - оптической насадки не наблюдается При включении высо- ковольтного блока на- блюдается очень яркое свечение экрана элек- тронно-оптической насад- ки При включении высо- ковольтного блока на- б подается прерывистое Нарушен контакт с ак- кумуляторной батареей Аккумуляторная бата рея разрядилась Вышел из строя кено- трон (или оба кенотро- на) Электрический пробой электронно - оптического преобразователя Пробой в изоляции вы соковольтного шланга Зачистить контакты в цепи аккумулятор — вы- соковольтный блок Заменить аккумуля- торную батарею свеже- заряженной Заменить кенотроны, для чего сиять крышку блока (рис. 3), вывер- нуть резьбовые проб- ки 31, извлечь колпач- ки 30 и 32 и выташнть кенотроны. При установке запас- ных кенотронов следить, чтобы верхний кенотрон контактировался като- дом с колпачком 30, а нижний — анодом с кол- пачком 32. Замена кенотронов производится в сухом по- мещении тщательно вы- мытыми и высушенными руками Заменить электронно- оптический преобразова- тель (производится толь- ко в специальной мастер- ской) Заменить высоко- вольтный шланг в спе- циальной мастерской
5»
63
П родолжение
№ по nop. I Характерные признаки неисправности Причины неисправности Способ устранения
5 свечение экрана элек- тронно-оптической на- садки (мерцание ити отдельные вспышки) Изображение наблю- даемого ИК фонаря сла- бое и расплывчатое Лампы системы под- Попала влага внутрь корпуса блока или в вы- соковольтные разъемы Разряжен аккумуля- тор Запотела оптика Расфокусирован оку- ляр Нет контакта в цепи Снять крышку блока и просушить корпус. Если дефект не устранился, сдать в ремонт в спе- циальную мастерскую Заменить аккумулятор свежезаряженным Протереть объектив и окуляр салфеткой Отфокусировать оку- ляр Зачистить контакты.
6 светки не горят При включении ПК аккумулятора лампы подсветки Разряжены гальвани- Заменить или довернуть в патронах лампы Зачистить контактные
7 фонаря отсутствует свет в контрольном окне, за- крытом фиолетовым све- тофильтром После замены гальва- ческие элементы ПК фо- наря или окислены их контактные поверхности Недовернута или пере- поверхности старых гальванических элемен- тов или заменить новы- ми (у новых гальваниче- ских элементов предва- рительно тщательно за- чистить контактные по- верхности) Довернуть или заме-
ническнх элементов и включения И К фонаря свет в контрольном окне отсутствует горела лампа ПК фо- наря нить лампу
ИНСТРУМЕНТ ДЛЯ РАЗВЕДКИ И ОБНАРУЖЕНИЯ МИН
ЗАМЕДЛЕННОГО ДЕЙСТВИЯ
Бур сапера (рис. 41) предназначен для бурения скважин
в грунте с целью обнаружения мин, установленных в грунт, и пе-
взорвавшихся авиабомб. Одним буром можно бурить на глубину
до 5 м, а с использованием штанг второго бура — на глубину до
10 м.
Диаметр скважины 35 мм, скорость бурения при работе двух
человек около 3 м/час.
Бур состоит из ложкообразного пли винтообразного сверла 2
(в комплект входят оба типа сверл), пяти трубчатых штанг / дли-
ной по 1 м, диаметром 25 мм, соединяемых между собой при по-
мощи резьбы, воротковой головки 3, воротка 4 и двух ключей 5.
Общин вес бура без укупорки составляет 6,5 кг, с укупоркой
(ящик) — 13 кг.
С помощью бура можно бурить вертикальные, наклонные и го-
ризонтальные скважины. Бурение производят два человека, вра-
64
тая бур за вороток, укреп тяемый при помощи воротковон голов-
ки на верхнем конце штанги. После углубления сверла на 15—
20 см бур вынимают из скважины и очищают сверло от грунта.
По мере увеличения глубины скважины шганги наращиваются, а
вороток переносится вверх.
При бурении скважин в сыпучих грунтах, плохо захватывае-
мых лопастями сверла или ложкой, в скважину необходимо под-
ливать воду.
Рис. 41. Бур сапера:
/ — трубчатые штанги; 2 — сверло; 3 — головка; 4 — вороток; 5 — ключи
Рис. 42. Глубинный щуп Владимирова:
/ — звенья стержня; 2 — муфта; 3 — наконечник; 4 — вороток; 5 — стетоскоп
(в комплект не входит)
Глубинный щуп Владимирова (рис. 42) предназна-
чается для прощупывания естественных (неперекопанпых) грунтов
на глубину 2 м, а разрыхленных грунтов (засыпанные шурфы, ко-
лодцы) — на глубину до 3,5 м и более.
Глубинный щуп представляет собой стальной стержень диамет-
ром 8 мм, состоящий из шести одиометровых звеньев 1. Звенья
на концах имеют резьбу и сочленяются с помощью муфт 2. На
нижнее звено навинчивается пулеобразный наконечник 3.
Общий вес щупа в чехле составляет 4,5 кг.
Щуп вводится в грунт в вертикальном, наклонном или гори-
зонтальном направлении одним человеком, надавливающим ру-
ками на вороток 4, установленный на стержне щупа. По мере
углубления щупа его удлиняют присоединением звеньев с одно-
временной перестановкой воротка на новое звено.
65
Глубинный щуп целесообразно применять совместно с буром са-
пера, вводя щуп в скважину, пройденную буром, для определения
характера встретившегося препятствия. При постукивании щупом
о металлический предмет слышится лязгающий звук; постукивание
о деревянный предмет дает глухой звук.
На верхний конец щупа может быть навинчен стетоскоп 5, ко-
торый позволяет прослушать ход часов в мине (авиабомбе), если
нижний конец щупа упирается в ее корпус.
Лупы предназначены для тщательного осмотра поверхностей
стен, полов и других конструкций. •
Набор состоит из трех луп; большой, средней и малой.
Большая двукратная лупа имеет диаметр линзы 70 мм и при-
меняется для осмотра сравнительно больших поверхностей.
Средняя четырехкратная лупа имеет диаметр линзы 35 мм и бо-
лее удобна для рассматривания отдельных пятен, трещин и т. п.
Малая десятикратная лупа состоит из оправы с линзой диамет-
ром 14 мм и подставки с плоским стеклом, на котором нанесена
измерительная шкала. Одно деление шкалы равно 0,1 мм. С по-
мощью малой лупы можно рассматривать очень мелкие предметы
(частицы грунта, бетона и др.) и определять их размеры.
Все три лупы размещаются в ящике, в отдельном кармане ко-
торого находится кусок фланели для протирки стекол.
Светофильтры РД, X, ОС-2 предназначены для исследо-
вания окрашенных поверхностей стен, полов, потолков и др. с
целью обнаружения свежезакрашенных мест.
Светофильтр представляет собой прозрачное цветное стекло
или желатиновую пленку, окрашенную специальными красителя-
ми, заделанные в оправу очков для водителей.
Светофильтры РД, X, ОС-2 отличаются -друг от друга харак-
тером создаваемых цветовых различий между объектом и фоном
Наблюдением через светофильтры можно в некоторых случаях
отличить новхю окраску места заделки МЗД от старой, если даже
новая окраска по своему цвету совпадает со старой, но составлена
из других красящих веществ.
Хорошо наблюдается различие в оттенках старых и новых
окрасок (если они составлены из различных красящих веществ)
синего, зеленого, голубого и фиолетового цвета.
Красные, оранжевые и желтые покраски одинакового цвета, но
разных составов, а также различные побелки заметной разницы
в оттенках при наблюдении через светофильтры не дают.
Зубила, стальные сверла и шлямбуры приме-
няются для вскрытия каменных, бетонных и других массивных
конструкций.
Ломик-гвоздодер применяется для вскрытия деревян-
ных полов, перегородок.
Молотки деревянные весом 50 и 200 г применяются
для простукивания стен и других массивных конструкций с целью
обнаружения в них пустот (зарядных камер). При ударах молот-
66
ком против имеющейся в конструкции замаскированной пустоты
слышится глухой звук, хорошо отличающийся от звуков при ударе
о сплошную конструкцию.
Кроме того, при разведке МЗД применяются переносные фона-
ри для работ в подвалах и других темных местах, белые и цвет-
ные мелки для пометок подозрительных мест и другой вспомога-
тельный инструмент (рулетки, метры, ножи, кусачки, отвертки
и т. п.).
КОМПЛЕКТ ПРИБОРОВ И ИНСТРУМЕНТОВ ДЛЯ ПРОИЗВОДСТВА
ПОДРЫВНЫХ РАБОТ
(комплект № 77)
В комплект входит нерасходное имущество для ведения под-
рывных работ электрическим способом (табл. 4).
Таблица 4
№ по пор. Наименование предметов Единица измерения Количе- ство
1 Подрывная машинка КПМ-1 UIT. 1
2 Омметр малый М-57 1
3 Провод саперный одножильный СП-1* М 800
4 Катушка для саперного провода КСП-2 ШТ. 2
5 Бурав спиральны» винтовой диаметром 35—38 мм с ручкой 1
6 Обжим комбинированный yf 2
7 Нож монтерский, складной г 2
8 Сумка для переноски имущества г 2
9 Ящик для укладки приборов и инструмента г т
ГРОЗОЗАЩИТНОЕ УСТРОЙСТВО ГЗУ
Грозозащитное устройство ГЗУ предназначается для предот-
вращения преждевременного взрыва электродетонаторов, вклю-
ченных в электровзрывную сеть, при грозовых разрядах.
Основные тактико-технические данные
Вес, г ............................ 252
Высота, м.и ......................... 84
Диаметр, jz.it.............................45
Потенциал зажигания неонового разрядника, в ........ 60
Расчетное сопротивление индукционной катушки, о.м .... 10
Устройство ГЗУ
Грозозащитное устройство (рис. 43) состоит из неонового раз-
рядника 1 и катушки индуктивности 2. Катушка имеет 800 витков,
ее активное сопротивление составляет около 10 ом, что должно
учитываться при расчете электровзрывной сети.
* Может быть заменен 400 м двухжильного провода СП-2.
67
Катушка индуктивности и разрядник помешены в пластмассо-
вый корпус 5 и залиты битумом. Из корпуса выведены два про-
вода с биркой «С» и два провода с биркой «Д» К проводам с
биркой «С» подключаются провода от электровзрывпой сети.
К проводам с биркой «Д» подключается электродетоиатор.
Рис. 43. Грозозащитное устройство ГЗУ:
а — общий вид; б — детали; в — электрическая схема; 1 — нео-
новый разрядник; 2—катушка самоиндукции; 3 — концы прово-
дов с биркой «С»; 4 — концы проводов с биркой «4»; 5 —
пластмассовый корпус
Принцип действия грозозащитного устройства
Токи, возникающие в электровзрывных сетях при грозовых раз-
рядах, отличаются высокими напряжениями и кратковременно-
стью действия. Для этих гоков при напряжениях, превышающих
потенциал зажигания, неоновый разрядник представляет сущест-
венно меньшее сопротивление, чем катушка индуктивности. По-
этому основные токи проходят через неоновый разрядник, а слабые
токи, ответвляющиеся через катушку индуктивности в электро-
детонатор и действующие в течение очень короткого промежутка
времени, не приводят к преждевременному взрыву.
Проверка грозозащитного устройства
Перед включением ГЗУ в электровзрывную сеть проверяется
исправность катушки и разрядника.
Исправность катушки проверяется с помощью малого
омметра, подключаемого к проводам «Д». Если при замыкании
проводов «С» омметр показывает сопротивление около 8—10 ом,
68
а при размыкании — бесконечность (знак ос), то катушка ис-
правна.
Исправность неонового разрядника проверяется
с помощью обычной лампы накаливания на 120—220 в и источ-
ника тока — анодной батареи, имеющей напряжение 80—90 в, или
взрывной машинки ПМ-1. Провода «С» при проверке должны
быть разведены и изолированы. Источник тока последовательно
через лампу подключается к проводам «Д».
При исправном разряднике в момент подключения батареи или
при приведении машинки ПМ-1 в действие должно наблюдаться
свечение лампы.
Правила пользования грозозащитным устройством
Грозозащитные устройства включаются в электровзрывные
сети перед каждым электродетонатором. При этом провода с
бирками «С» подключаются к участковым или магистральным
проводам электровзрывнон сети. Концевики электродетоиаторов
подключаются к проводам с биркой «Д». Сростки проводов тща-
тельно изолируются.
Электровзрывная сеть с грозозащитными устройствами безот-
казно срабатывает, если для ее питания используются источники
постоянного тока длительного действия (батареи, аккумуляторы)
или динамоэлектрические подрывные машинки ПМ-1 и ПМ-3.
При применении конденсаторных подрывных машинок КПМ-1
и КПМ-2 безотказность взрыва обеспечивается только при усло-
вии, когда напряжение на участке каждого грозозащитного уст-
ройства не превышает его потенциала зажигания (60 в).
СВЕТОСИГНАЛЬНЫЕ ЗНАКИ МВФ, ФКГ
Светосигнальные знаки МВФ и ФКГ предназначаются для обо-
значения путей движения войск ночью и проходов в заграждениях.
Основные тактико-технические данные
Вес знаков:
МВФ со стойкой, г............................ 360
ФКГ со скобой, г ................. 120
Угол светового пучка........................... 45—50°
Дальность видимости знаков ночью:
с бесцветным светофильтром, .и............... 900
с зеленым светофильтром, м ................. 600
с красным светофильтром, м.................. 200
Время непрерывного свечения знака без замены галь-
ванического элемента, час ..................... 30
Устройство светосигнальных знаков
Светосигнальный знак МВФ (рис. 44) состоит из:
— корпуса 1 цилиндрической формы, имеющего в передней ча-
сти светомаскировочный козырек 2; корпус закрывается металли-
ческой крышкой 5;
69
Рис. 44. Светосигнальный знак МВФ:
/ — цилиндрический корпус; 2 — светомаскировочный козырек; 3 — крышка; 4—
отражатель с лампой; 5—светофильтр; 6 — спиральная пружина; / — гальвани-
ческий элемент; 8 — картонный диск (ставится для выключения фонаря)
Рис. 45. Общий вид
светосигнального знака
МВФ, установленного в
металлической стойке
— отражателя 4 с лампой МН-1 (на
напряжение 1 в), устанавливаемого в кор-
пус знака;
— трех сменных светофильтров 5 (зе-
леного, красного и бесцветного);
— спиральной пружины 6, устанавли-
ваемой в корпусе знака между светофиль-
тром и отражателем;
— гальванического элемента
1,6-ФМЦ-У-3,2 7 в картонном корпусе;
— металлической стойки, предназна-
ченной для установки знака на местности
(рис. 45).
Светосигнальный знак ФКГ
(рис. 46) состоит из:
— гальванического элемента
1.6-ФМЦ-У-3.2 /;
— отражателя 2 с светомаскировочным
козырьком 3, лампой МН-1 и светофиль-
тром 4, устанавливаемых в картонный кор-
пус 5 элемента; корпус элемента является
корпусом знака;
— металлической скобы 6, предназна-
ченной для крепления знака к деревянным
предметам при установке.
Знаки ФКГ могут быть установлены на
металлических стойках знаков МВФ.
Применение светосигнальных знаков
Для сборки и установки знака МВФ
необходимо:
— открыть крышку корпуса знака;
— извлечь из корпуса отражатель с
лампой, светофильтры и пружину;
70
Рис. 46. Светосигнальный знак ФКГ:
! — гальванический элемент; 2 —отражатель с Лампой; 3 — светомаскировочный козырек;
4 — светофильтр; 5 — картонный корпус элемента; 6 — металлическая скоба
— установить в корпус светофильтр нужного цвета, пружину,
отражатель с лампой;
— зачистить до блеска колпачок центрального контакта и дно
гальванического элемента и вложить элемент в корпус централь-
ным контактом в сторону крышки корпуса;
— убрать два оставшихся светофильтра и закрыть крышку
корпуса; знак при этом должен светиться;
— установить стойку знака в грунт;
— укрепить знак в стойке.
Для установки знака ФКГ необходимо:
— снять с гальванического элемента картонный корпус;
— вставить в корпус элемента отражатель с лампой и свето-
фильтром так, чтобы контактная пластина располагалась внутри
корпуса, а бортик отражателя был плотно прижат к обрезу кор-
пуса;
— зачистить до блеска колпачок центрального контакта и дно
гальванического элемента и вставить его в корпус так, чтобы он
центральным контактом упирался в контакт лампы; знак при этом
должен светиться;
— прикрепить знак к деревянной стойке с помощью металли-
ческой скобы;
— вбить стойку с прикрепленным к ней знаком в грунт.
Хранение и уход за инструментом и принадлежностями
для подрывных работ, минирования и разминирования
По окончании работ инструмент и принадлежности очищаются
от пыли и грунта, а.увлажненные протираются и просушиваются.
71
Минные шнуры, черно-белые ленты, а также брезентовые
сумки при сильном загрязнении промываются в воде и просуши-
ваются. Запрещается намотка на катушки шнуров и лент до пол-
ного их высыхания.
Металлические предметы (щупы, кошки, флажки, буры, сверла,
молотки и др.) тщательно очищаются, смазываются и уклады-
ваются в соответствующие гнезда ящиков.
Хранение инструмента и принадлежностей производится в ра-
зобранном виде в чехлах, сумках или ящиках с гнездами для каж-
дого предмета. Металлические изделия для хранения покрываются
слоем пушечного сала.
Имущество должно храниться комплектно, на стеллажах или
в шкафах, в сухих проветриваемых помещениях. Лупы и свето-
фильтры должны храниться в сухих отапливаемых помещениях.
При хранении и транспортировке знаки МБФ и ФК.Г уклады-
ваются в деревянные ящики (МБФ—140 шт., ФК.Г — 600 шт.).
Гальванические элементы хранятся и транспортируются в картон-
ных упаковках по 25 шт. в каждой, которые укладываются в дере-
вянные ящики.
Г Л \ В \ 4
МИНОИСКАТЕЛИ И ИСКАТЕЛЬ ФЕРРОМАГНИТНЫХ ТЕЛ
(БОМБОИСКАТЕЛЬ) ИФТ
ОБЩИЕ ПОЛОЖЕНИЯ
В главе приведены описания миноискателей индивидуального
пользования ВИМ-625-В2, УМИВ-1, ИМП и МИВ, дорожного ми-
ноискателя ДИМ, смонтированного на автомобиле, и искателя
ферромагнитных тел (бомбоискателя) ИФТ.
МИНОИСКАТЕЛИ ВИМ-625-В2, УМИВ-1, ИМП
Миноискатели ВИМ-625-В2, УМИВ-1 и ИАШ представляют со-
бой индукционные приборы, предназначенные для поиска установ-
ленных в грунт или снег противотанковых и противопехотных мин,
корпуса или взрыватели которых выполнены из металла. Основ-
ные тактико-технические данные миноискателей приведены
в табл. 5.
Таблица 5
Основные тактико-технические данные
с к о % Наименование характеристик Тип миноискателя
ВИМ-625-В2 УМИВ-1 ИМП
1 Глубина обнаружения про- тивотанковых мни, c.v: ТМ- IC До 35 До 35 До 40
Т МД-44 До 8 До 15 До 12
ТМД-Б Не обнаружн- 11е обнаружн- До 12
Глубина обнаружения про- тивопехотных мин ПМД-6 с металлическим взрывате- лем МУ В, см ....... рается Не обнаружн- вается До 4 До 8
2 Ширина зоны поиска, см . . вается 30 25 30
73
Продолжение
I X. по пор, I Наименование характеристик Гип миноискателя
ВИМ-6.’5-В2 имп
3 Площадь (jz ), проверяемая за I час: прн поиске в положении „стоя1* До 350 До 200 До 250
при поиске в положении „лежа" До 100 До 100
4 Длительность непрерывной работы с одним комплектом источников тока, час: по накалу ио аноду 70,0 100,0 18—20 100,0 80,0
5 Общий вес в транспортной упаковке, кг 8,0 7,0 7,0
6 Вес поисковой части, кг . . . 1,2 1,4 2,1
7 Интервал температур, в кото- ром сохраняется работо- способность —40°-у-4-50° —40° -у- +50° —30° -+-+40°
8 Глубина разведываемого брода, м До 1,2 Па бродах До 1,2
9 Длина поисковой части, со- бранной для работы, м: в положении „стоя“ . . . 1,7 не работает 1,4 1,7
в положении „лежа1* . . — 0,65 0,95
10 Габаритные размеры транс- портной упаковки, мм . . , — (без щупа) 207X219X373 192X 226 X480
МИНОИСКАТЕЛЬ ВИМ-625-В2
Устройство миноискателя
Основными элементами конструкции миноискателя (рис. 47)
являются: поисковая рамка /; генераторный блок 2; кабель 3, со-
единяющий поисковую рамку с генераторным блоком; штанга 4;
упаковка 5 для источников тока; головные телефоны 6; брезенто-
вый укладочный чехол.
Поисковая рамка 1 представляет собой стальной каркас,
в паз которого уложен экранированный четырехжильиый кабель
в резиновой оболочке.
На каркасе поисковой рамки имеется кронштейн с вращаю-
щимся хомутиком и зажимным винтом для крепления рамки
к штанге.
Поисковая рамка с помощью кабеля 3 наглухо подключена
к генераторному блоку.
Генераторный блок 2 имеет металлический разъемный
корпус, состоящий из двух половин (крышек), внутри которого на
шасси смонтирована электрическая схема миноискатетя.
74
Рис. 47. Миноискатель В ИМ 625 В2:
/ — поисковая рамка; 2 — генераторный блок; 3 — кабель; 4 —
штанга; 5 — упаковка с источниками тока; 6 — телефоны
настройки / и
грубой настрой-
миноискателя, а
торцовой стенке —
колодка
2
Верхняя и нижняя половины (крышки) корпуса скреплены
между собой двумя винтами с гайками. ♦
На верхней крышке корпуса (рис. 48) имеется ручка винта
точной
виит
ки
на
контактная колодка 3
для подключения кабеля
от источников питания
схемы.
Генераторный блок
при поиске крепится на
штанге с помощью хому-
та с зажимным винтом,
расположенного на ниж-
ней крышке корпуса.
Штанга 4 (рис. 47)
состоит из трех деревян-
ных колен, сочленяющих-
ся между собой с помо-
щью замков байонетного
типа.
Рис. 48. Генераторный блок миноискателя
ЕИМ-625-В2:
1 — ручка точной настройки, 2 — виит гру-
бой настройки; 3 — контактная колодка
75
Рис. 49. Упаковка с источниками тока миноискателя ВИМ 625 В2:
' — клеммная колодка; 2 гасящее сопротивление; 3 - перемычка; 4 — клеммы ятя зако-
рачивания гасящего сопротивления; .5 — кабель питания; 6 — фишка, 7 — зажимной винт
для крепления источников тока
На нижнем колене штанги располагается фигурный наконеч-
ник, на который крепится поисковая рамка.
Источники тока для питания электрической схемы мино-
искателя помещаются в деревянной упаковке (рис. 49) со съемной
крышкой, внутри которой на боковой стенке закреплена колодка 1
с тремя проводами, обозначенными «+Л», «—А + Н» и «—Н». На
этой же стенке закреплено добавочное (гасящее) сопротивление 2
и перемычка 3. Гасящее сопротивление включается в цепь накала
ламп при использовании свежих источников тока. После 20—30 ч
работы гасящее сопротивление закорачивается перемычкой, кото-
рая зажимается между клеммами 4.
Подключение источников тока к электрической схеме миноиска-
теля осуществляется с помощью кабеля 5, оканчивающегося фиш-
кой 6.
В качестве источника тока в миноискателе используются одна
батарея 70-ЛМЦГ-У-1.3 * или батарея 102-АМЦ-У-],0 ** и два
соединенных последовательно элемента 1,66-ТМЦ-У-28 ***.
Для крепления источников тока в боковой стенке укладки
имеется зажимной винт 7.
Звуковым индикатором сигнала при обнаружении мины яв-
ляются головные тетефоны с мягким оголовьем и прово-
дом, подключенным наглухо к упаковке с источниками тока. Все
элементы конструкции миноискателя для переноски и транспорти-
ровки укладываются в брезентовый чехол, приспособленный для
переноски в положении «за спину».
* Прежнее наименование батареи БАС-Г-60-У-1,3.
** Прежнее нанменованне батареи БАС-80-У 1.
*** Прежнее нанменованне элемента ЗС-У-ЗО.
76
Электрическая схема миноискателя
Основу электрической схемы миноискателя составляют (рис. 50)
два высокочастотных генератора, собранные на лампах 2К2М,—
основной или рамочный (лампа Л|) и вспомогательный или внут-
ренний (лампа Л2). Катушка индуктивности 3 (поисковая рамка),
конденсатор постоянной емкости 8 и первичная обмотка трансфор-
матора 10 составляют анодный колебательный контур основного
генератора. Вторичная обмотка трансформатора 10 предназна-
чается дзя связи анодного контура с управляющей сеткой
лампы Л|, п——и—г-1
Рис. 50. Принципиальная электрическая схема миноискателя ВИМ-625-В2:
Л1. .'h — лампы 2К2М- 3 — поисковая рамка; 4 — колодка с гнездами: 5 — батарея
70-АМЦГ-2—1.3 (или Ю2-АМИ-У-1.9); б—элементы 1.66-ТМЦ-У—28; 7 — телефоны; 8 — кон-
денсатор КСО-5—10 000 пф; 9 — конденсатор КСО-2 430 пф\ 10 — трансформатор высокой
частоты; //—колодка (фишка) со штырьками; 12. /5 — сопротивление ВС-0.25— 200 — 220 к'»и;
13. /6 — конденсаторы KCO-1--5I пф\ 14 — сопротивление ВС-0.25—47 кои; /7 — конденсатор
КСО-2—200 пф\ 18 — конденсатор КБГ-М—1—0.01 мкф\ /9 — катушка контора; 20— гасящее
сопротивление; 21 — тумблер (перемычка); 22 — компенсатор (грубая настройка); 23 — регу-
лятор плавной настройки
Двухсекционная катушка индуктивности 19 и конденсаторы 16
и 17 составляют колебатетьный контур вспомогательного генера-
тора. Органами настройки миноискателя являются регулятор 23
и винт грубой настройки 22. Грубая настройка осуществляется
винтом 22 путем изменения расстояния, а следовательно, и индук-
тивной связи между первичной и вторичной обмотками высокоча-
стотного трансформатора 10.
Блокировочные конденсаторы 13 и 18 предназначены для устра-
нения связи между обоими высокочастотными генераторами через
источники питания электрической схемы миноискателя и для шун-
тирования телефонов по высокой частоте.
Сопротивление 20 служит для гашения излишнего напряжения
накала при установке в миноискателе свежих эчементов
1,66-ТМЦ,-У-28. По истечении 20—30 час работы миноискателя,
когда напряжение понизится до безопасного для ламп, сопротивле-
ние 20 замыкается накоротко перемычкой 21.
Сопротивление 1-1 является разделительным, уменьшающим
эффект затягивания одного высокочастотного генератора другим.
71
Телефоны 7 вместе с частью катушки 19 контура вспомогатель-
ного генератора являются анодной нагрузкой лампы Л2. При
включенном питании оба генератора создают колебания высокой
частоты. Частота колебаний вспомогательного генератора может
изменяться в некоторых пределах с помощью регулятора плавной
настройки, изменяющего величину индуктивности катушки кон-
тура.
Колебания обоих генераторов смешиваются, и в результате де-
тектирования выделяются колебания разностной (низкой) частоты,
преобразующиеся телефонами в звуковые колебания, воспринимае-
мые оператором на слух как хорошо слышимое в телефонах изме-
нение контрольного тона.
Изменение частоты контрольного тона в телефонах будет тем
большим, чем больше размеры обнаруженного металлического
предмета и чем ближе к нему находится поисковая рамка.
При начальной настройке миноискателя контрольный тон в те-
лефонах должен быть возможно более низким, но устойчивым.
Подготовка миноискателя к работе
Установка источников тока
Для установки свежих источников тока необходимо:
— извлечь из брезентового чехла деревянную упаковку для
источников тока и открыть съемную крышку;
— проверить батареи 70-АЛЩГ-У-1.3 и элементы 1.66-ТМЦ-У-28
по сроку сохранности; для установки в миноискатель пригодны
батареи и элементы, со дня выпуска которых прошло не более
10 месяцев; минимально допустимое напряжение батареи должно
быть не менее 54 в, а элементов — не менее 0,9 в;
— зачистить концы батареи и элементов на длину 10—15 льи;
— подключить концы батареи со знаком « + 60» к проводу
с обозначением « + А», а со знаком «—» — к проводу с обозначе-
нием « + //—А»;
— соединить оба элемента 1,66-ТМЦ-У-28 между собой после-
довательно, для чего провод со знаком « + » одного элемента со-
единить с проводом со знаком «—» другого элемента и уложить
элементы в упаковку;
— подключить свободные выводы элементов со знаком « + »
к проводу с обозначением « + Я — А», а со знаком «—» — к проводу
с обозначением «—И»;
— тщательно изолировать изоляционной лентой места соеди-
нения проводов;
— разомкнуть перемычку на добавочном сопротивлении в цепи
накала ламп;
— закрепить батарею и элементы в ящике с помощью дере-
вянных прокладок и зажимного винта, расположенного на торцо-
вой стенке упаковки;
— закрыть съемную крышку упаковки; поместить упаковку
в укладочный чехол и застегнуть лямки, крепящие упаковку.
78
Сборка миноискателя для работы
Для сборки миноискателя необходимо:
— открыть клапан укладочного чехла, вынуть колена штанги,
поисковую рамку и генераторный блок;
— закрепить генераторный блок на верхнем колене штанги; со-
единить колена штанги между собой;
— обвить кабель, соединяющий генераторный блок с поиско-
вой рамкой, вокруг штанги и закрепить поисковую рамку на ниж-
нем конце штанги;
— подобрать угол между плоскостью рамки и штангой так,
чтобы при поиске рамка располагалась параллельно поверхности
грунта; закрепить рамку в этом положении зажимным винтом;
— подключить фишку кабеля от источников тока к контактной
колодке на генераторном блоке;
— извлечь из чехла телефоны, закрыть клапан чехла, надеть
чехол на плечи, а телефоны на уши.
Настройка миноискателя
При настройке миноискателя поисковая рамка располагается
на расстоянии 0,5—0,7 м от поверхности грунта так, чтобы в ра-
диусе 1 м не было металлических предметов.
Вращением ручки винта точной настройки, расположенной на
генераторном блоке, добиваются положения, при котором в теле-
фонах прослушивается устойчивый низкий контрольный тон.
Для проверки правильности произведенной настройки поиско-
вую рамку приближают к какому-либо металлическому предмету.
Если при этом контрольный тон, прослушиваемый в телефонах,
становится еще более низким, миноискатель настроен правильно.
Если же контрольный тон в телефонах будет повышаться, на-
стройка произведена неправильно. Для правильной настройки ми-
ноискателя в этом случае необходимо вращать ручку винта точной
настройки в направлении, обеспечивающем понижение частоты
контрольного тона, до тех пор, пока звук в телефонах, сна-
чала исчезнув, не возникнет затем вновь с постепенно повышаю-
щейся частотой. Подобрав в этом положении требуемый низкий
контрольный тон, необходимо еще раз проверить настройку мино-
искателя и убедиться в ее правильности.
Если вращением ручки винта точной настройки не удается до-
биться получения устойчивого низкого контрольного топа в теле-
фонах, настройку миноискателя следует производить вращением
винта грубой настройки.
Для этого необходимо:
— установить винт точной настройки приблизительно в среднее
положение;
— отпустить контргайку винта грубой настройки и вращать
отверткой винт до тех пор, пока в телефонах не возникнет хорошо
слышимый звук достаточно низкой частоты;
79
— завернуть контргайку винта грубой настройки.
Дальнейшую настройку миноискателя следует производить
только вращением винта точной настройки.
Применение миноискателя
При поиске мин сапер, продвигаясь в заданном направлении,
плавно и непрерывно перемещает поисковую часть миноискателя
вправо и влево над грунтом так, чтобы поисковый элемент (рамка)
при этом располагался по возможности параллельно поверхности
грунта на высоте 5—7 см (рис. 51). Ширина полосы местности,
проверяемая при одном заходе, составляет 1,7 м.
Рис. 31. Поиск мин с помощью миноискателя ВИМ-625 В2
После нескольких движений поисковым элементом (рамкой)
вправо и влево над обследуемым участком сапер продвигается
вперед на расстояние не ботее 15 см. Необходимо тщательно сле-
дить за тем, чтобы при поиске не оставалось участков, не обсле-
дованных поисковым элементом (рамкой).
Зафиксировав изменение контрольного тона в телефонах (по-
нижение частоты или полное исчезновение звука), сапер должен
остановиться и уточнить местоположение и характер обнаружен-
ного предмета.
Для уточнения местоположения предмета необходимо плавно
перемещать поисковую рамку над местом возникновения сигнала
до получения наибольшего изменения в телефонах контрольного
80
тона. В этом положении искомый предмет будет находиться непо-
средственно под поисковой рамкой.
Уточнив местоположение обнаруженного предмета, необходимо
с помощью щупа определить, какой предмет обнаружен. Если об-
наруженным предметом окажется мина, то в зависимости от по-
ставленной задачи оператор либо обезвреживает и извлекает ее,
либо обозначает специальным знаком. Если будет установлено,
что сигнал был вызван не взрывоопасным металлическим предме-
том, оператор продолжает поиск, продвигаясь в заданном направ-
лении.
В процессе поиска сапер должен периодически проверять на-
стройку и производить подстройку миноискателя.
По окончании работы по поиску мин необходимо:
— отключить фишку питания от контактной колодки генера-
торного блока;
— снять головные телефоны;
— снять укладочный чехол с плеч;
— снять поисковую рамку со штанги;
— разобрать штангу и снять с ее верхнего колена генератор-
ный блок;
— уложить поисковую рамку и генераторный блок в чехол;
— уложить в чехол колена штанги и телефоны;
— завязать боковые тесемки чехла, закрыть клапан укладоч-
ного чехла.
Возможные неисправности миноискателя и способы их устра-
нения приведены в табл. 6.
Таблица 6
Возможные неисправности миноискателя и способы их устранения
Характерные признаки неисправности Причина неисправности Способ устранения неисправности
1. Значительное ослаб- 1 Напряжение истом- 1. Заменить элементы
ление силы звука в те- ников тока ниже нор- 1.66-ТАШ.-У-28 новыми.
лефонах мального При необходимости за- менить и батарею 70-АМЦГ-У-1.3
2. В телефонах про- 2а. Плохой контакт 2а. Вскрыть генератор-
слушивается прерыви- ламп в гнездах лампо- ный блок и 2—3 раза
стый звук, сопровожда ютимся треском вых панелей 26. Плохой контакт фишки питания с кон- тактной колодкой вынуть и плотно вста- вить лампы в панели 26. Отключить фишку питания и очистить кон- такты колодки чистой ве- тошью, смоченной в бен- зине
3. В телефонах не про- За. Нарушение контак- За. То же, что и в
слущивается контроль- та ламп в ламповых па- п. 2а.
ный тон целях или снялся сеточ- ный колпачок с лампы Надеть сеточный кол- пачок на лампу
81
Продолжение
Характерные признаки неисправности Причина неисправности Способ устранения неисправности
36 Неисправны лампы Зв. Неправильно при- соединены, отсоедини- лись или пришли в не- 36. Заменить лампы исправными Зв. Присоединить ис- точники тока в соответ- ствии со схемой или за-
4. При резком переме- годность источники тока 4. Нарушение контакта менить их свежими 4. То же, что и в п. 2а
щенин миноискателя, удаленного от грунта, значительно изменяется контрольный тон 5. При включении пн- в ламповых панелях 5. Напряжение истом- 5. Заменить анодную
таи и я контрольный тон ников тока ниже допу- батарею 70 ЛМЦГ-У 1.3
быстро изменяется, а за- стимого (источники из- и элементы
тем вовсе исчезает расходованы) 1 66-ТЛЩ-У-28
В случае если устранить неисправности способами, изложен-
ными в таблице, не удается, а также при наличии других не-
исправностей миноискатели должны направляться для ремонта
в мастерскую. Комплект миноискателя № 68 приведен в табл. 7.
Комплект миноискателя (комплект № 08) Таблица 7
Наименование предметов Единица
пор. измерения ство
1 Л1иноискатель ВНМ-625-В2 с металлической вынос-
ной рамкой, генераторным блоком и экранирован- ным соединительным кабелем комплект 1
Принадлежности
2 Ящик питания с кабелем питания, имеющим иа
конце соединительную колодку (фишку), и теле- фоном шт. 1
3 Чехол брезентовый с заплечными ремнями для пере-
носки миноискателя м 1
4 Штанга деревянная разборная из трех колен . . . п 1
5 Батарея типа 70-АМЦГ-У-1.3 или 102-АМЦ-У 1.0 м 1
6 Элементы типа 1.66 ТМЦ-У-28 « 2
7 Лейта изоляционная м 1
Запасные части
8 Радиолампа 2К2М (или 2Ж2М) шт. 2
9 Винт М4Х12 2
10 Гайка М 4 . . 2
11 Шайба 4,3x10x0,5 2
12 Штифт для расклинивания штанг и 1
Документация
Краткая инструкция по эксплуатации шт. 1
82
МИНОИСКАТЕЛЬ УМИВ-1
Основными элементами конструкции миноискателя являются
(рис. 52): поисковая рамка 1 с укороченным коленом штанги; ге-
нераторный блок 2; дополнительные колена штанги 3; щуп 4\ кас-
сета для источников тока 5; брезентовая сумка 6\ головные теле-
фоны 7; транспортная упаковка 8.
Поисковая рамка (рис. 53) представляет собой металли-
ческий каркас /, в паз которого уложен четырехжильный экра-
Рис. 52. Миноискатель У.МИВ-1:
/- поисковая рамка с укороченным коленом штанги; 2 — генераторный блок; 5 —
дополнительные колена штанги; 4 — щуп; 5 — кассета для источников тока; 6— бре-
зентовая сумка; 7 — телефоны; 8— транспортная упаковка; 9— источники тока
Рис. 53. Поисковая рамка миноискателя УМИВ-1:
/ — каркас; 2 — шарнир; 3 — тяги; 4 — ползунок; 5 — стопорный винт с барашком;
контактный разъем; 7 — втулка для крепления щупа
83
нированный кабель в резиновой оболочке. Рамка с помощью шар-
нира 2 и двух тяг 3, оканчивающихся ползунком 4, закрепляется
на укороченном колене штанги. На ползунке 4 имеется стопорный
винт с барашком 5, позволяющий закреплять рамку в нужном по-
ложении относительно штанги. Шарнирное соединение позволяет
изменять угол наклона рамки относительно штанги на 250°. Укоро-
ченное котено штанги оканчивается с одной стороны контактным
разъемом 6, а с другой — втулкой 7 с накидной гайкой для креп-
ления щупа.
Генераторный блок (рис. 54) представляет собой ци-
линдрический корпус /, внутри которого на шасси, крепящемся
к корпусу тремя винтами, размещена электрическая схема мино-
искателя. На корпусе блока располагается ручка регулятора на-
стройки 2. На концах корпуса генераторного блока имеются
фланцы 3 и 4 с наружной резьбой для соединения блока со штан-
гой и фишкой питания.
Рис. 54. Генераторный блок миноискателя УМИВ-1:
/—корпус блока; 2 — реплятор настройки; 3, 4 —фланцы для соеди-
нения со штангой и фишкой питания
Дополнительные колена штанги (2 шт.) служат
для удлинения поисковой части миноискателя при работе в поло-
жении «стоя».
Колена представляют собой дюралюминиевые трубки, соединя-
ющиеся между собой с помощью накидной гайки. Внутри обоих
колен проложен соединительный кабель. Каждое из колен с одной
стороны оканчивается контактным разъемом.
Щуп служит для контрольной проверки и уточнения местополо-
жения обнаруженной миноискателем мины. Он представляет собой
стальной стержень, в основании которого имеется специальный
желоб для укладки соединительного кабеля и венчик с резьбой
для крепления щупа на укороченном колене штанги.
Кассета для источников тока (рис. 55) представ-
ляет собой металлический каркас /, на котором размещены:
— клеммная колодка 2;
— держатель 3 для элементов 1,6-ФМЦ-У-3,2 *;
— гнезда 4 для включения телефонов с надписью «7»;
— тумблер 5 с надписями «Вкл.» и «Выкл.».
* Прежнее наименование элемента 1КС-У-3.
84
На клеммной колодке располагаются три клеммы 6 с обозна-
чением «+.4», «, + Н—А» и «—Н» для подключения источников
тока.
В клеммную колодку вмонтирован кабель питания 7, оканчи-
вающийся фишкой 8 с накидной гайкой.
Источниками тока 9 (рис. 52) для питания анодных цепей и це-
пей накала ламп миноискателя являются одна батарея
70-АМЦГ-У-1.3 и два последовательно включенных элемента
1,6-ФМЦ-У-3,2 (или элемента 1,66-ТМЦ-У-28).
Рис. 55. Кассета для источников тока миноискателя УМИВ-1:
/ — каркас; 2—клеммная колодка; 3 — держатель для элементов Lb ФМЦ-У-3.2;
4 — гнезда включении телефонов; 5 — тумблер добавочного сопротивления; 6 —
клеммы для подключения батареи 70-АМЦГ-У-1,3; 7 — кабель питания; 8—фишка
Брезентовая сумка предназначена дтя укладки кассеты
с источниками тока при работе с миноискателем без металличе-
ской транспортной упаковки.
Сумка приспособлена для переноски на плечевом ремне и на
поясном ремне сапера.
Головные телефоны ТА 4 с резиновыми заглушками и
жестким регулируемым оголовьем являются звуковым индикато-
ром сигнала об обнаружении мины.
Транспортная упаковка предназначена для укладки и
транспортировки всех элементов конструкции миноискателя.
Упаковка имеет два отсека: боковой — для размещения кас-
сеты с источниками тока и кабеля питания с фишкой — и основ-
ной— для размещения остальных элементов конструкции мино-
искателя, за исключением брезентовой сумки.
85
Металлическая транспортная упаковка помещена в брезенто-
вый чехол.
Брезентовая сумка с плечевым ремнем укладывается в кар
ман брезентового чехла транспортной упаковки миноискателя.
Электрическая схема миноискателя
Электрическая схема миноискателя УМПВ-1 (рис. 56) анало-
гична схеме миноискателя B1IW623-B2. Отличие ее от электриче-
ской схемы миноискателя ВИМ 625-В2 состоит только в том, что:
— вместо ламп 2К.2М используются лампы 2Ж27Л;
Рис. 56. Принципиальная электрическая схема миноискателя УМИВ-1:
а — электрическая схема; / — поисковая рамка; 1’, 4 — конденсаторы КСО-5—ЮРОО пф;
3 — трансформатор высокой частоты; 5, 9 — лампы 2Ж2.Ч; 6 — конденсатор КСО-2—430 пф;
7, 10 — сопротивления ВС-0,25—220 ком; 8 — сопротивление ВС-0,25—47 ком; //.— конденса-
тор КСО-1— 41— 5| пф; /2 — переходная колодка; 13 — конденсатор КСО-2-200 пф; N — ка-
тушка индуктивности 0,24 мкгн; /5 — конденсатор КБГ-М—0,0| мкф; /6 —телефоны; 17 —
батарея 70-АМЦГ-2-1.3; 18— элементы 1.6-ФМЦ У-3,2 для питания цепей накала ламп; 19 —
гасяшее сопротивление; 20 — тумблер; 21 — вннт регулировки; 22 — конденсатор
КБГ-М--0.025 мкф; 23 — гнезда телефонов; 24 — катушка индуктивности 70 - 80 мкгн; 25 —
сердечник; б — схема включения добавочной индуктивности в коленах штанги
— в колебательном контуре
но включены два конденсатора
ключение второго конденсатора
сации изменения индуктивности
ствие уменьшения ее размеров,
частоты генератора;
86
основного генератора параллель-
постоянной емкости 2 и 4. Под-
вызвано необходимостью компен-
катушки поисковой рамки, вслед-
для сохранения значения рабочей
— для компенсации влияния кабеля, расположенного в допол-
нительных коленах штанги, в одном из колен помещается катушка
индуктивности 24, автоматически включающаяся параллельно ка-
тушке поисковой рамки при сборке миноискателя для работы
в положении «стоя»;
— грубая настройка вспомогательного генератора произво-
дится изменением емкости.
Подготовка миноискателя к работе
Установка источников тока
Для установки источников тока необходимо:
— отстегнуть боковой ктапан брезентового чехла транспортной
упаковки, открыть дверцу бокового отсека и вынуть из отсека
кассету питания с соединительным кабелем питания;
— проверить батареи 70-АМЦГ-У-1,3 и элементы 1,6-ФМЦ-У-3,2
по сроку сохранности; для установки в миноискатель пригодны
батареи и элементы, со дня выпуска которых прошло не более
10 месяцев. Минимально допустимое напряжение батареи
70-АМЦГ-У-1.3 должно быть не менее 54 в, элементов
1,6-ФМЦ-У-3,2— не менее 0,9 в;
— зачистить выводы батареи 70-АМЦГ-У-1,3 на длину 10—
15 мм, вставить батарею в кассету и присоединить вывод « + 60»
к клемме «+Л», а вывод «—» — к клемме « + Д — А»;
— поставить тумблер, расположенный на кассете питания,
в положение «Вкл.». При этом в цепь накала ламп включится
добавочное сопротивление;
— зачистить до блеска колпачки и донышки элементов
1,6-ФМЦ-У-3,2 и вставить их один под другим в пружинный дер-
жатель кассеты питания При этом донышко одного элемента дол-
жно опираться на контактную трехлепестковую пружину, а кол-
пачок другого элемента должен касаться верхней одиночной пру-
жины;
— вставить кассету питания в боковой отсек транспортной
упаковки, уложить туда же кабель с фишкой и закрыть дверцу
отсека так, чтобы резиновые заглушки вошли в пазы для кабеля
на дверце;
— застегнуть боковой клапан брезентового чехла.
После 5- 6 час работы со свежими источниками тока тумблер
на кассете питания необходимо перевести в положение «Выкл.».
При этом добавочное сопротивление выключится из цепи накала
ламп. При отсутствии элементов 1,6-ФМЦ-У-3,2 можно использо-
вать для питания накала ламп элементы 1,66-ТМЦ У-28. В этом
случае два элемента 1,66-ТМЦ-У-28 необходимо соединить после-
довательно, поместить их в карман брезентового чехла транс-
портной упаковки и с помощью проводов, имеющихся в запасном
имуществе, присоединить вывод элементов со знаком «—» к клемме
87
«—И» на клеммной колодке кассеты питания, а вывод со знаком
« + »— к клемме « + Н — Д». При включении элементов
1.66-ТМЦ-У-28 тумблер на кассете питания поставить в положе-
ние «Вкл.». Выключение добавочного сопротивления производится
после 20—25 час работы миноискателя.
Сборка миноискателя для работы в положении
«л е ж а»
Для сборки миноискателя необходимо:
— отстегнуть верхний клапан брезентового чехла транспортной
упаковки, открыть крышку упаковки и извлечь из нее телефоны,
генераторный блок, щуп и поисковую рамку. Закрыть крышку
упаковки и застегнуть клапан чехла,
— вставить щуп во втулку укороченного колена штанги и
плотно завернуть накидную гайку;
— осмотреть и при необходимости очистить контакты в колене
штанги и в генераторном блоке;
— соединить генераторный блок с укороченным коленом штан-
ги; для этого совместить шпонку на укороченном колене штанги
с вырезом в торцовом разъеме генераторного блока и до отказа
завернуть накидную гайку; люфт в соединении блока с укорочен-
ным коленом штанги не допускается:
— открыть крышку бокового отсека, вынуть кабель питания
с фишкой; вставить вилку телефонов в гнезда «Г» на клеммной
колодке кассеты питания;
— закрыть крышку бокового отсека так, чтобы кабели питания
и телефонов попали в пазы на дверце; резиновую заглушку на
дверце поднять, чтобы она не накладывалась на места выводов
кабелей;
— застегнуть боковой клапан чехла,
Рис. 57. Миноискатель УМИВ-1, подготовленный для работы в положении
«лежа», с транспортной упаковкой
88
— подогнать длину плечевых ремней по росту и надеть транс-
портную упаковку за спину;
— надеть телефоны на уши и включить питание миноискателя,
для чего совместить прорезь на фишке питания с выступом в верх-
нем торцовом разъеме блока, вставить фишку в разъем и до от-
каза завернуть накидную гайку.
Вид миноискателя, собранного для работы в положении
«лежа», приведен на рис. 57.
Сборка миноискателя для работы в положении
«с т о я»
Для сборки миноискателя необходимо:
— отстегнуть верхний клапан брезентового чехла, открыть
крышку транспортной упаковки и извлечь из нее телефоны, гене-
раторный блок, поисковую рамку и дополнительные колена штан-
ги; закрыть крышку упаковки и застегнуть клапан брезентового
чехла;
— соединить дополнительные колена штанги между собой, за-
вернуть накидную гайку до отказа;
— соединить дополнительные колена штанги с укороченным
коленом и генераторным блоком; накидная гайка для крепления
щупа в этом случае должна быть плотно навернута на резьбовую
часть втулки укороченного колена штанги;
— отпустить на 2—3 оборота стопорный винт ползунка, плав-
но, без рывков развернуть поисковую рамку на такой угол по от-
ношению к штанге, чтобы при поиске плоскость рамки была па-
раллельна поверхности грунта, и плотно затянуть стопорный винг
ползунка.
Все остальные операции производятся в том же порядке, как
и при сборке миноискателя для работы в положении «лежа».
Вид миноискателя, собранного для работы в положении «стоя»,
приведен на рис. 58.
Рис. 58. Миноискатель УМИВ-1, подготовленный для работы в положения
«стоя», с транспортной упаковкой
89
Сборка миноискателя для работы в положениях
«лежа» и «стоя» в облегченном варианте
При использовании миноискателя в облегченном варианте
сборка его поисковой части производится в том же порядке, как
это указано выше.
Кассета с источниками тока извлекается из бокового отсека
транспортной упаковки, укладывается в брезентовою сумку,
а сумка надевается на плечо или крепится на поясном ремне.
Транспортная о паковка в этом случае не используется.
Вид миноискателя, собранного для работы в положениях «ле-
жа» и «стоя», в облегченном варианте приведен на рис. 59 и 60.
Рис. 59. Миноискатель УМИВ-1, подготовленный для работы в положении
«лежа», в облегченном варианте
Рис. 60. Миноискатель УМИВ-1, подготовленный для работы в положении
«стоя», в облегченном варианте
Настройка миноискателя
При настройке миноискателя поисковая рамка располагается
на удалении 0,5—0,7 м от поверхности грунта так, чтобы в ра-
диусе 1 м вокруг нее не было посторонних металлических пред-
метов
90
Вращением ручки регулятора настройки, расположенного на
корпусе генераторного блока, добиваются появления в телефонах
звукового сигнала. Дальнейшим вращением регулятора в направ-
лении, обеспечивающем понижение частоты контрольного тона, до-
биваются резкого исчезновения звука в телефонах.
В этом положении поворачивают ручку регулятора настройки
на */4—'/з оборота в обратном направлении до появления в теле-
фонах устойчивого низкого контрольного тона.
Проверка правильности настройки производится приближением
поисковой рамки миноискателя к какому-либо металлическому
предмету или к имеющемуся в комплекте прибора эталону на-
стройки. Если при этом контрольный тон, прослушиваемый в теле-
фонах, еще более понижается, а затем и вовсе исчезает, мино-
искатель настроен правильно.
Если же при приближении рамки к металлическому предмету
контрольный топ в телефонах повышается, миноискатель настроен
неправильно. В этом случае необходимо, удалив поисковую рамку
от металлического предмета, вращать регулятор настройки так,
чтобы контрольный тон начал понижаться, исчез, а затем возник
вновь.
После этого необходимо повторно проверить настройку мино-
искателя и убедиться в ее правильности.
Миноискатели, у которых регулятор настройки почти полностью
вывернут, а приближение поисковой рамки к металлическому пред-
мету вызывает не понижение, а повышение частоты контрольного
тона, прослушиваемого в телефонах, непригодны к работе и подле-
жат заводской регулировке.
Применение миноискателя
При поиске мин сапер, продвигаясь в заданном направлении,
плавно и непрерывно перемещает поисковую часть миноискателя
перед собой вправо и влево над грунтом так, чтобы поисковый
Рис. 61. Поиск мин при помощи миноискателя УМИВ-1 в положении « лежа»
91
элемент (рамка) при этом располагался по возможности парал-
лельно поверхности грунта на высоте 5—7 см (рис. 61 и 62).
Ширина полосы местности, проверяемая при одном заходе, со-
ставляет:
при работе в положении «стоя» 1,7 .и;
при работе в положении «лежа» до 1 м.
Рис. 62. Поиск мин при помощи миноискателя
УМИВ-1 в положении «стоя»
После нескольких движений поисковым этементом (ра ,кой)
вправо и влево над обследуемым участком сапер продвигается
вперед на расстояние не более 15 см. Необходимо следить за тем,
чтобы при поиске не оставалось участков, не обследованных поис-
ковым элементом (рамкой). Зафиксировав изменение контроль-
ного тона в телефонах, сапер должен остановиться и уточнить
местоположение и характер обнаруженного предмета.
Для уточнения местоположения предмета необходимо плавно
перемещать поисковую рамку над местом возникновения сигнала
до получения наибольшего изменения в телефонах контрольного
92
тона. В этом положении искомый предмет будет находиться непо-
средственно под поисковой рамкой.
Уточнив местоположение обнаруженного предмета, необходимо
с помощью щупа определить, какой предмет обнаружен. Если об-
наруженным прет петом окажется мина, то в зависимости от по-
ставленной задачи сапер либо обезвреживает и извлекает ее, либо
обозначает спецнатьным знаком. Если будет установлено, что
сигнал был вызван не взрывоопасным металлическим предметом,
сапер продо гжает поиск, продвигаясь в заданном направлении.
В процессе поиска сапер должен периодически проверять на-
стройку и производить подстройку миноискателя.
По окончании работы по поиску мин необходимо:
— отсоединить фишку питания от генераторного блока, снять
телефоны и транспортную упаковку;
— отсоединить генераторный блок, поисковую рамку и разъ-
единить дополнительные колена, если работа производилась в по-
ложении «лежа»;
— снять щуп с поисковой рамки;
— открыть дверцу бокового отсела, вынуть вилку телефонов
и уложить в отсек кабель питания;
— опустить резиновую заглушку на дверце так, чтобы она за-
крыла пазы для кабелей, и закрыть дверцу бокового отсека;
— открыть крышку основного отсека упаковки и уложить в от-
сек элементы миноискателя: сначала поисковую рамку; затем гене-
раторный блок, дополнительные колена штанги, щуп и телефоны.
При свертывании миноискателя, собранного для работы в по-
ложении «стоя», перед укладкой необходимо обязательно отпу-
стить стопорный винт ползунка, развернуть поисковую рамку в ис-
ходное положение и снова завернуть стопорный винт.
Возможные неисправности миноискателя и способы их устране-
ния приведены в табл. 8.
Таблица 8
Возможные неисправности миноискателя и способы их устранения
Характерные признаки неисправности Причины неисправности Способ устранения неисправности
1а. В телефонах не прослушивается низкий контрольный тон 16. При легком посту- кивании по корпусу ге- нераторного блока в те- лефонах слышен звон ламп (микрофонный эф- фект) 1а. Сильно смещена настройка миноискателя 16. Напряжение источ- ников тока ниже допу- стимого (источники тока израсходованы) 1а. Настроить мино- искатель 16. Заменить источни- ки питания свежими — в первую очередь эле- менты 1,6-ФМЦ.-У-3,2
6—758
93
П родолжение
Характерные признаки неисправности Причины неисправности Способ устранения неисправности
2. В телефонах нс прослушивается кон- трольный тон 3 При постукивании по рамке миноискателя или при резких толчках рамки и штанги кон- трольный тон в телефо- нах прерывается, а за- тем совсем исчезает 4. При включении ми- ноискателя очень быстро изменяется, а затем во- все исчезает контроль- ный тон в телефонах 5. Контрольный тон в телефонах не изме- няется при вращении ре- гулятора настройки 2а. Плохой контакт в телефонной вилке, обрыв в кабеле или обрыв в ка- тушках телефонов 26. Неправильно вклю- чены и отсоединились ис- точники тока 3. Плохой контакт в фишке кабеля питания и переходных контактах штанги 4. Разрядились элемен- ты питания накала ламп 5. Разрядилась анод- ная батарея 2а. Разжать лепестки витки телефонов. Проверить работу ми- ноискателя при включе- нии заведомо годных те- лефонов. Неисправные телефоны заменить 26. Проверить пра- вильность и надежность присоединения источни- ков тока. Присоединить источники тока в соот- ветствия со схемой 3. Проверить чистоту контактов в фишке и в разъемах штанги. Протереть контакты и при соединении разъ- емов до отказа заверты- вать накидные гайки 4. Заменить элементы свежими 5. Заменить анодную батарею
При наличии других неисправностей миноискатели должны на-
правляться для ремонта в мастерскую. Комплект миноискателя
№ 67 приведен в табл. 9.
Таблица 9
Комплект миноискателя
(комплект № G7)
№ по пор. Наименование предметов Единица измерения Коли- чества
1 Мши искатель УМИВ-1 с металлической по- исковой рамкой и генераторным блоком . . . комплект 1
94
Продо гжение
№ по нор* Наименование предметов Единица измерения Коли- чество
2 Принадлежности Упаковка транспортйЗя металлическая с бре- зентовым чехлом ШТ 1
3 Дополнительные колена штанги с кабелем н соединительными колодками п 2
4 Телефон головной ТА-4 г 1
5 Кассета для источников тока 1
6 Щеп уч 1
7 батарея анидная 70-AMIДГ-У-1,3 1
8 Элементы 1,6-ФМЦ-У-3,2 2
9 Стмка брезентовая для кассеты питания . . . •у I
10 Эгалон настройки •ч 1
11 Проводник длиной 600 .и.и * 2
12 Запасные части и элементы Радиолампы 2Ж27Л шт. 2
13 Отвертка 3X125 п 1
14 Лента изоляционная 1
15 Гайка М4 шт 6
16 Винт — ось специальная Г 5
17 Винт 2,6X6 »» 1
18 Элементы 1,6-«1>МЦ-У-3,2 * 2
19 Документация Инструкция по ирнмспенпю миноискателя УМИВ-1 ШТ 1
20 Формуляр г» 1
МИНОИСКЛТГЛЬ ИМП
Устройство миноискателя
Основными элементами конструкции миноискателя являются
(рис. 63): поисковый элемент / с укороченным коленом штанги;
усилительный блок 2; штанга телефоны 4\ брезентовая сумка 5;
транспортная упаковка 6.
Поисковый элемент (рис. 64) представляет собой ци-
линдрический пластмассовый корпус/,внутри которого на жестком
каркасе закреплены генераторная и приемные катушки и смонти-
рована электрическая схема генератора колебаний низкой ча-
стоты.
Поисковый элемент сочленяется со штангой с помощью хому-
та 2, охватывающего корпус поискового элемента, и укороченного
колена штанги 3 с вилкой 4, шарнирно вращающейся в зажиме
хомута.
6* 95
Рис. 63. Миноискатель ИМП-
1 — поисковый элемент с укороченным коленом штанги; 2 — тсплительпый блок 3
штанга; 4 — телефоны; 5 — брезентовая сумка, 6 —, трапепори|ая упаковка
Рис. 64. Поисковый элемент миноискателя ИМП:
/ — пластмассовый корпус; 2 — хомут; 3— укороченное к хяено штанги: 4— шар-
нирная вилка; 5 — зажимной винт; 6 — соединительный кабель; 7 — фишка ка-
беля
Угол наклона поискового элемента относительно штанги может
изменяться и фиксируется с помощью зажимного винга 5.
Подключение поискового элемента к усилительному блоку осу-
ществляется с помощью кабеля 6, оканчивающегося фишкой 7
штепсельного разъема.' На поисковом элементе имеется попереч-
ная полоса, нанесенная белой краской.
96
1
Усилительный блок (рис. 65) имеет металлический кор-
пус 2 с откидной нижней крышкой /, внутри которого на жестком
шасси 3 размещаются плата 4 с электрической схемой усилителя,
компенсатор 5, а в отдельном отсеке 6 — источники питания 7
миноискателя.
Рис. 65. Усилительный блок миноискателя ИМП:
а — усилительный блок в корпусе, б —внутреннее устройство;
1 — откидная крышка; 2 — корпус;
5 — компенсатор; 6 — отсек для
питания; 8 — тумблер включения;
10 — заглушка буксы; 11^—гнезда
ручки компенсатора;
3 — шасси; 4 — плата усилителя;
источников тока; 7 — источники
9 — букса штепсельного разъема;
для включения телефонов; 12 —
13 — защитная скоба
Па верхней панели усилительного блока размещаются:
— тумблер 8 включения миноискателя с надписями «Вкл.»,
«Выкл.»;
— букса 9 для подключения кабеля от поискового элемента;
в транспортном положении букса закрывается навинчивающейся
фигурной заглушкой 10\
— гнезда 11 для включения телефонов, обозначенные «Г», «+»,
и «—»;
— две ручки 12 настройки миноискателя (ручки компенсато-
ров), защищенные скобой 13.
97
На боковых (узких) стенках корпуса размещаются кольца для
крепления блока на плечевом ремне.
В качестве источников тока в миноискателе применяются че-
тыре элемента 1.6-ФМЦ-У-3.2, включенные последовательно.
Штанга миноискателя состоит из укороченного колена, раз-
мещающегося на поисковом элементе, и трех свинчивающихся
между собой отдельных трубчатых колен. На штанге имеются
пружинящие зажимы для крепления кабеля, соединяющего по-
исковый элемент с усилительным блоком.
В одном колене штанги, имеющем заглушку с накаткой, нахо-
дится отвертка.
Индикатором сигнала об обнаружении мины служат теле-
фоны ТА-4 с жестким регулирующимся оголовьем, резиновыми
заглушками и кабелем, оканчивающимся вилкой.
Брезентовая сумка служит для укладки и переноски
усилительного блока в процессе поиска. Сумка снабжена плече-
вым ремнем и петлями для крепления на поясном ремне.
Транспортная упаковка, приспособленная для пере-
носки в руках или в положении «за спину», предназначается для
укладки и транспортировки всех элементов миноискателя.
На корпусе \паковки размещаются ручка и замки для крепле-
ния плечевых ремней. Внутри металлического корпуса распола-
гаются держатели, предназначенные для фиксации положения от-
дельных элементов миноискателя.
Электрическая схема миноискателя
Основу электрической схемы миноискателя (рис. 66) состав-
ляют: генератор напряжения низкой частоты; компенсатор; резо-
нансный усилитель низкой частоты.
Генератор напряжения низкой частоты выпол-
нен по двухтактной схеме на двух полупроводниковых трио-
дах П13Б (3 и 5). Колебательный контур генератора составляют
индуктивность генераторной катушки 6 поискового устройства и
конденсатор постоянной емкости 7. Сопротивления / и 4 опреде-
ляют режим работы генератора по постоянному току.
Компенсатор, предназначенный для настройки миноиска-
теля, собран по схеме двойного моста, состоящего из двух пере-
менных сопротивлений 14 и 15, постоянного сопротивления 12
и конденсатора постоянной емкости 13. Компенсация напряжения,
подающегося на вход усилителя с приемных катушек, осущест-
вляется за счет напряжения, снимаемого через компенсатор с ге-
нератора напряжения низкой частоты. Это напряжение может ре-
гулироваться изменением величины переменных сопротивлений 14
и 15. включенных в плечи моста.
Резонансный усилитель собран на трех полупровод-
никовых триодах П13Б (31, 32 и 33).
98
Рис. 66. Принципиальная электрическая схема миноискателя ПМП:
/ — сопротивление УЛМ-0.120—5.7 ком', 2, 8— приемные катушки; 3. 5, 31. 32. 33 герма-
ниевые триоды плоскостные П13Б; 4—сопротивление УЛМ-0,120 — 680 ом; 6— генераторная
катхшка, 7 — конденсатор МБМ-150—I мкф: У. 10 — конденсаторы ЭМ 10 — 15 мкф: II —
сопротивление ВС-0,25—30 он; 12 — сопротивление МЛТ-0 5—4./ Мом; /3 — конденсатор
КДМ — 27 пф; 14 — сопротивление СП — 47 ком; 15 — сопротивление СП — 22 ком. -
тумблер; 17. 18, 39, 42. 44. 47. 49 — конденсаторы ЭМ — 25 мкф; 19, 20 — сопротивления
МЛТ-0.5—1.5 ком; 21 — сопротивление МЛТ-0.5—200 ом; 22. 38 48 — сопротивления
МЛТ-0,5—1,8 ком; 23, 25 — трансформаторы согласующие; 24 . 40. 45. 50 — МЛТ-0.5—3,3 ком;
26 — сопротивление МЛТ-0.5—4.7 ком; 2/. 28. 29 — конденсаторы 6М2— 4700 пф; 30 — гнезда
телефонные: 34 — трансформатор входной; 35— конденсатор МЕМ 150—0.5 мкф; 36, 51 —
конденсаторы БМ-2—3300 пф; 37 — конденсатор БМ-2—0.01 мкф; 41 — конденсатор
БМ-2—1000 пф, 43 — сопротивление МЛТ-0,5- 820 ом; 46 — конденсатор БМ 2—680 пф.
Г—телефон; Б — батареи; ШР — штепсельный разъем
Напряжение с приемных катушек поискового устройства по-
ступает на первый каскад усилителя через входной трансформа-
тор 34. Резонансный контур первого каскада, настроенный на ча-
стоту генератора, состоит из индуктивности согласующего транс-
форматора 23 и конденсатора постоянной емкости 27.
Второй каскад усилителя собран по схеме, аналогичной схеме
первого каскада. Резонансный контур второго каскада состоит из
индуктивности согласующего трансформатора 25 и конденсатора
постоянной емкости 28.
Постоянные сопротивления 22, 38 и 40 первого каскада, 24, 43
и 45 второго и 26, 48 и 50 третьего каскадов стабилизируют работу
усилителя при возможных колебаниях температуры окружающей
среды. Электролитические конденсаторы 39 и 44 служат для раз-
вязки цепей постоянного и переменного тока. Конденсаторы 41 и
46 блокируют триоды 31 и 32 по высокой частоте.
Напряжение с приемных катушек, усиленное первым и вторым
каскадами, подается на третий, выходной каскад, нагрузкой в ко-
99
тором служит резонансный контур, состоящий из индуктивности
катушек телефонов ТЛ-4 и конденсатора постоянной емкости 29.
Конденсаторы 17, 18, 42 н 47, а также сопротивления 19 и 20
служат для развязки цепей переменного тока и снижения коэф-
фициента усиления усилителя с целью предотвращения его само-
возбуждения. Сопротивления II, 21 и конденсаторы 9 и 10 служат
для устранения связи между генератором и усилителем через
источники тока.
При включении источников тока напряжение низкой частоты,
вырабатываемое генератором, подается на генераторную катуш-
ку 6 поискового устройства. Переменный ток, протекая по обмотке,
создает вокруг генераторной катушки электромагнитное поле, бла-
годаря чему в приемных катушках наводится переменная электро-
движущая сила (ЭДС). Обмотки приемных катушек включены
между собой так, что наводимые в них ЭДС направлены на-
встречу. Поскольку электрические характеристики приемных кату-
шек не могут быть практически одинаковыми, дополнительное вы-
равнивание наводимых в них ЭДС осуществляется с помощью
компенсатора.
Прн отсутствии под поисковым устройством металла (мины)
величина разностной ЭДС приемных катушек близка к нулю и на
вход усилителя сигнал не поступает.
При попадании под поисковый элемент металла (мины) элек-
тромагнитное поле генераторной катушки искажается, в связи
с чем изменяется ее индуктивная связь с приемными катушками.
Это приводит к тому, что величина разностной ЭДС приемных
катушек существенно возрастает. Разностная ЭДС с приемных
катушек поступает на вход усилителя, усиливается им н прослу-
шивается оператором в телефонах в виде заметного повышения
громкости звука при неизменной частоте.
Подготовка миноискателя к работе
Установка источников тока
Для установки источников тока необходимо:
— открыть крышку транспортной упаковки и извлечь из упа-
ковки усилительный блок;
— проверить элементы 1,6-ФЛЩ-У-3,2 по сроку сохранности и
соответствию сезону работы; для установки в миноискатель при-
годны элементы, со дня выпуска которых прошло не более 10 ме-
сяцев;
— ножом зачистить до металлического блеска их контакты и
донную часть;
— открыть нижнюю откидную крышку корпуса блока и уста-
новить в отсек питания подготовленные элементы в соответствии
со схемой, приведенной на нижней стенке шасси блока; в правую
100
no.lOBiuiy отсека питания последовательно закладываются два эле-
мента колпачком вниз, в левую — колпачком вверх;
— закрыть крышку усилительного блока, уложить блок
в транспортную упаковку и закрыть крышку упаковки.
Сборка миноискателя для работы в положении
«с т о я»
Для сборки миноискателя необходимо-
— открыть крышку транспортной упаковки;
— извлечь из упаковки телефоны и надегь их на уши;
— извлечь брезентовую сумку и усилительный блок, поместить
блок в сумку и надеть сумку на плечо;
— извлечь из упаковки колена штанги и свинтить их между
собой;
— извлечь поисковый элемент, закрыть крышку транспортной
упаковки, сочленить штангу с укороченным коленом на поисковом
элементе;
— подобрать угол между поисковым элементом и штангой так,
чтобы при поиске поисковый элемент перемещался параллельно
поверхности грунта; зафиксировать положение поискового элемен-
та с помощью зажимного винта;
— уложить кабель от поискового элемента в пружинные за-
жимы на штанге;
— отвинтить фигурную заглушку буксы на усилительном
блоке, совместить прорезь на фишке с выступом на буксе и при-
соединить фишку к буксе; до отказа завернуть накидную гайку
разъема;
— включить вилку телефонов в гнезда на панели усилитель-
ного блока;
— тумблер включения миноискателя перевести в положение
«Вкл.».
При этом в телефонах должен возникнуть звук постоянного
топа.
Вид миноискателя, собранного для работы в положении «стоя»,
приведен на рис. 67.
Рис- 07. Миноискатель НАШ, подготовленный для работы в положении «стоя»
101
Сборка миноискателя для работы в положении
«л ежа»
Для сборки миноискателя необходимо:
— открыть крышку транспортной упаковки;
— извлечь из упаковки и надеть на уши телефоны;
— извлечь брезентовую сумку и усилительный блок, уложить
усилительный блок в сумку;
— закрепить брезентовую сумку на правом боку поясным и
плечевым ремнями так, чтобы опа не стесняла движений при пере-
ползании;
— извтечь из упаковки поисковый элемент;
— развернуть (примерно на 180°) укороченное колено штанги
так, чтобы его продольная ось была параллельна оси поискового
элемента; зафиксировать зажимным винтом положение укорочен-
ного колена;
— сочленить с укороченным коленом верхнее колено штанги
(колено, имеющее па конце заглушку и накатку);
— закрепить кабель от поискового устройства в пружинном
зажиме на штанге;
— присоединить фишку кабеля от поискового элемента к буксе
на усилительном блоке, для чего отвернуть фигурную заглушку,
совместить прорезь на фишке с выступом на буксе, вставить фиш-
ку в буксу и до отказа затянуть накидную гайку разъема;
— включить вилку телефонов в гнезда на верхней панели уси-
лительного блока так, чтобы провод от вилки к телефонам про-
ходил за спиной;
— тумблер включения миноискателя перевести в положение
«Вкл.». При этом в телефонах должен возникнуть звук постоянного
тона;
— закрыть крышку транспортной упаковки.
Вид миноискателя, собранного для работы в положении «лежа»,
приведен на рис. 68.
Рис. 68. Миноискатель ИМП, подготовленный для работы в положении «лежа»
102
Настройка миноискателя
При настройке поисковый элемент миноискателя располагается
на расстоянии 10—20 си от поверхности грунта так, чтобы в зоне
радиусом 1 —1,5 м от него не было посторонних металлических
предметов, а соседние работающие миноискатели располагались
не ближе 6 м.
Вращая обе ручки компенсатора поочередно (в любой последо-
вательности), добиваются постепенного ослабления громкости
контрольного тона, прослушиваемого в телефонах, а затем и пол-
ного исчезновения его. При этом в телефонах должен прослуши-
ваться лишь слабый звук более высокой частоты, чем основной
контрольный тон.
Проверка правильности настройки производится приближением
поискового элемента к какому-либо металлическому предмету (от-
вертка, нож). Если при этом в телефонах возникает звук основ-
ного тона с повышенной громкостью, миноискатель настроен пра-
вильно.
Если при поднесении поискового элемента к небольшому ме-
таллическому предмету звук в телефонах сначала ослабевает,
а затем его громкость начинает возрастать, настройка миноиска-
теля произведена неверно. В этом случае нужно заново настроить
миноискатель.
В случае если поочередным вращением обеих ручек компенса-
тора не удается добиться исчезновения основного тона, прослуши-
ваемого в телефонах, необходимо:
— отпустить отверткой винты, крепящие ручки компенсатора
на осях;
— вращать поочередно отверткой оси ручек компенсатора до
тех пор, пока в телефонах не исчезнет основной тон;
— закрепить винтами ручки компенсатора на осях;
— дальнейшею настройку миноискателя производить пооче-
редным вращением компенсатора.
Закончив настройку миноискателя, необходимо произвести по-
вторную проверку и убедиться в ее правильности.
При настройке миноискателя необходимо помнить, что чувстви-
тельность его определяется тщательностью настройки. Поэтому
при настройке следует добиваться наименьшей громкости кон-
трольного тона в телефонах.
Применение миноискателя
При поиске мин сапер, продвигаясь в заданном направле-
нии, непрерывно перемещает поисковую часть миноискателя перед
собой вправо и влево над грунтом так, чтобы поисковый элемент
при этом располагался параллельно поверхности грунта на высоте
5—7 см (рис. 69 и 70).
Ширина полосы местности, проверяемая при одном заходе, со-
ставляет:
103
Рис. 69. Поиск мин при помощи миноискателя ИАШ в по-
ложении «стоя»
Рис. 70. Поиск мин при помощи миноискателя ПАШ в положении
«лежа»
104
при работе в положении «стоя» 1,7 м\
при работе в положении «лежа» до 1 м.
I (осле нескольких движении поисковым элементом вправо и
влево над обследуемым участком сапер продвигается вперед на
расстояние не более 30 см. Необходимо тщательно следить за тем,
чтобы при поиске не оставалось участков, не обследованных
поисковым элементом.
Зафиксировав изменение контрольного топа в телефонах, сапер
должен остановиться и уточнить местоположение и характер об
наружеппого предмета.
Для уточнения местоположения предмета необходимо переме-
шать поисковый элемент над участком, где было зафиксировано
наибольшее изменение громкости контрольного тона, вперед (по
направлению движения при поиске). Если при таком перемещении
громкость звука в телефонах будет вначале постепенно понижать-
ся, а затем, пройдя через минимум, начнет вновь возрастать, то
в момент наименьшей громкости звука в телефонах искомый пред-
мет будет находиться в грунте точно под белой полосой, нанесен-
ной на корпус поискового элемента.
Если же при перемещении вперед перехода сигнала через ми-
ллиму м не обнаруживается, необходимо перемещать поисковый
элемент в том же месте назад лл так же, как указывалось выше,
найти точное положение искомого предмета в грунте.
Уточнив местоположение обнаруженного предмета, необходимо
с помощью щупа определить, какой предмет обнаружен. Есллл об-
наруженным предметом окажется мина, то в зависимости от по-
ставлепнолл задачи сапер либо обезвреживает лл извлекает ее, либо
обозначает специальным знаком.
Если будет установлено, что сигнал был вызвалл не взрывоопас-
ным металлическим предметом, сапер продолжает поиск, продви-
гаясь в заданном направлении.
В ллроллессе поиска сапер должен периодически проверять на-
стройку лл производить подстройку миноискателя.
По окончании работ по поиску милл необходимо’
— отключить фишку кабеля поискового элемента от буксы на
усилительном блоке, на буксу навернуть фигурную заглушку;
— очистить от пыллл (грязи) лл протереть насухо штангу и поис-
ковый элемент;
— открыть крышку транспортной упаковки;
— поочередно отвинтить колена штанги, освобождая при этом
кабель из зажимов, лл уложить их в транспортною упаковку;
— ослабить зажимной винт и повернуть укороченное колено
штанги так, чтобы оно прилегало к корпусу поискового элемента;
уложить поисковылй элемент в упаковку;
— снять с плеча брезентовую сумку, извлечь из нее усилитель-
ный блок и поместить его в упаковку;
— уложить в упаковку брезентовую сумку;
105
Таблица 10
Возможные неисправности миноискателя и способы их устранения
Характерные признак.! Причина неисправности Способ устранения
неисправности неисправности
1. В телефонах про
слущиваются шорохи и
трески
2. При включении
тумблера миноискатель
не работает (нет звука
в телефонах)
1а Плохие контакты
в местах соединения
источников тока
16 Плохой контакт в
штепсельном разъеме
2а. Источники питания
вк точены неправильно
26. Израсходованы ис-
точники питания
2в. Обрыв в проводе
или катушках телефонов
2г. Обрыв в обмотках
трансформаторов усили-
теля
3. При постукивании
по усилительному блоку
звук в телефонах пре-
рывается
4. При вращении ру-
чек усилительного блока
ие удается добиться
ослабления громкости
основного тона в теле-
фонах
3. Плохие контакты в
местах папки схемы
усилителя и буксы
4а. Обрыв в цепи при-
емных катушек поиско-
вого устройства
46. Нарушение кон-
такта в штепсельном
разъеме
4в. Нарушение кон-
такта переменных со-
противлении с элемента-
ми схемы усилительного
блока
1а Проверить места
соединения элементов и
зачистить контакты
16. Проверить и про-
тереть контакты штеп-
сельного разъема
2а. Проверить пра-
вильность включения
источников питания
Включить их в соот-
ветствии со схемой
26. Заменить источни-
ки питания свежими
2в. Заменить телефоны
исправными
2г. Вскрыть усилитель.
Проверить омметром це-
лостность обмоток
трансформаторов.
В случае обрыва об-
моток заменить транс-
форматор Есчи обрыв
произошел в месте пай-
ки проводов,— припаять
3. Проверить состоя-
ние паек усилителя и
буксы Припаять неис-
правные панки
4а. Снять кожух по-
искового элемента и про-
верить места пайки при-
емных катушек к прово-
дам кабеля
46. Разобрать штеп-
сельный разъем, прове-
рить и устранить неис-
правность в контактах
4в. Снять кожух уси-
лительного блока и про-
верить состояние контак-
тов.
В случае нарушения
контакта тщательно при-
паять места соединения
с элементами схемы уси-
лителя
106
— снять головные телефоны, обвернуть кабель вокруг оголовья
и уложить телефоны в упаковку поверх брезентовой сумки;
— закрыть крышку транспортной упаковки.
Укладывать все элементы миноискателя необходимо только
в отведенные для них места.
Возможные неисправности миноискателя и способы их устра-
нения см. табл. 10.
При наличии других неисправностей миноискатели должны на-
правляться для ремонта в мастерскую.
Комплект миноискатезя см. табл. 11.
Таблица 11
Комплект миноискателя
№
по пор.
Наименование предметов
Единица
измерения
Коли-
чество
1
2
3
4
5
6
9
10
Поисковый элемент с укороченным коленом
штанги....................................
Усилительный блок.........................
Штанга разборная нз трех колен............
Головные телефоны ТА-4 с жестким оголовьем
и резиновыми заглушками...................
Сумка брезентовая с наплечным ремнем . . .
Упаковка транспортная металлическая с двумя
наплечными ремнями .......................
Запасные части и принадлежности
Отвертка..................................
Элементы 1,6-ФМЦ-У-3,2....................
Документация
Инструкция по эксплуатации миноискателя
ИМП.......................................
Формуляр . .............................
1
1
I
1
1
I
7
8
I
4
I
I
МИНОИСКАТЕЛЬ ДЛЯ ПОИСКА МИН ПОД ВОДОЙ МИВ
Миноискатель МИВ представляет собой индукционный прибор
и предназначается для поиска установленных на дне водоема про-
тивотанковых и противодесантных мин, корпуса которых выпол-
нены из металла.
Миноискатель может применяться для подводного поиска водо-
лазами в легководолазпом снаряжении (ИПСА и ЛВИ-57) и сна-
ряжении с выдохом в воду (СВВ-55).
107
Основные тактико-технические данные
Расстояние, на котором обнаруживается мина
в воде (грунте), см:
типа Т.М-46.................................. До 40
типа ПДМ-1 (без плиты)..................... До 50
типа ЯРМ (якорная часть)................... До 40
Ширина зоны поиска при указанных расстояниях,
с.и.....................'...................... 30
Максимальная глубина разведываемого водоема, .и 10
Максимальная скорость течения, при которой воз-
можен поиск, м/сек............................. 1
Площадь, проверяемая за 1 час водолазом под
водой при скорости течения 1 м/сек, м .... 100—120
Минимально допустимое расстояние между двумя
водолазами, работающими с миноискателями, .и 6
Время непрерывной работы миноискателя с одним
комплектом источников тока, час................ 80
Общин вес миноискателя в транспортной упа-
ковке, кг...................................... 11
Габаритные размеры транспортной упаковки, .и.и 145X205X505
Устройство миноискателя
Основными элементами конструкции миноискателя (рис. 71)
являются: поисковым элемент 1 с укороченным коленом штанги;
компенсатор 2; штанга 3; подлокотник 4 с держателем 5; усили-
тельный блок 6; телефоны 7; герметизирующий резиновый мешок 8
со жгутом; транспортная упаковка 9; плечевые ремни 10 и 11 ре-
зинового мешка и транспортной упаковки.
Рис. 71. Миноискатель MI1B:
/—поисковый элемент с укороченным коленом штанги; 2 — компенсатор; 3 — штанга;
4 — подлокотник; 5 — держатель; 6 — усилительный блок: 7 — телефоны; S — резиновый
мешок; 9— транспортная упаковка; 10 — плечевой ремень мешка; 11— плечевые ремни
транспортной упаковки
Поисковый элемент (рис. 72) имеет цилиндрический
пластмассовый корпус 1, внутри которого на жестком каркасе за-
креплены генераторная и приемные катушки, а также смонтиро-
вана электрическая схема генератора напряжения низкой частоты.
108
Рис. 72. Поисковый элемент миноискателя МНВ:
1— корпус поисковою элемента; 2— хомут для сочленения поискового элемента
со штангой; 3 — укороченное колено штангн; 4 — вилка штангн; 5 — зажимной
винт; 6 — соединительный кабель
Сочленение поискового элемента со штангой осуществляется
с помощью хомута 2. охватывающего корпус поискового элемента,
и пластмассового укороченного колена штанги 3 с вилкой 4, шар-
нирно вращающейся в зажиме хомута. Положение (угол) штанги
относительно поискового эземента фиксируется с помощью за-
жимного винта 5, расположенного на хомуте.
Для подключения поискового элемента к схеме компенсатора
из поискового элемента выведен экранированный соединительный
кабель 6 в резиновой оболочке.
Компенсатор (рис. 73) имеет полый литой металлический
корпус 1 с рукояткой 2, внутри которого смонтированы элементы
элег грической схемы компенсатора.
Рис. 73. Компенсатор миноискателя МНВ:
/ — корпус компенсатора; 2— рукоятка; 3 — защитная скоба; 4—ручки на-
стройки; 5 —тумблер; 6 — вводы соединительных кабелей от поискового эле-
мента и усилительного блока; 7 —выступ для крепления верхнего колена
штангн
109
С левой стороны корпуса под металлической защитной ско-
бой 3 размещаются две ручки 4 настройки миноискателя. В зад-
ней торцовой части корпуса под резиновым колпачком размещен
тумблер 5 включения миноискателя. В нижней части корпуса
имеются вводы 6 соединительных кабелей от поискового элемента
и усилительного блока.
В передней части корпуса компенсатора имеется выступ 7 с на-
ружной резьбой и коническим внутренним отверстием для крепле-
ния верхнего колена штанги миноискателя. Сверху корпус ком-
пенсатора закрыт крышкой с резиновой прокладкой. Крышка кре-
пится к корпусу винтами.
Рис. 74. Подлокотник с держателем:
/ — нарукавник; 2 — гильза; 3 — стержень держателя; 4 — серьга; 5 — накидная
гайка; 6 — толкатель; 7—пружина толкателя; 8 — вытяжное кольцо
На конце рукоятки корпуса имеется вырез с осью для крепле-
ния держателя подлокотника.
Штанга состоит из двух свинчивающихся между собой труб-
чатых металлических колен и закрепленного на поисковом эле-
менте укороченного колена. На верхнем колене имеется накидная
гайка для крепления штанги к корпусу компенсатора. На штанге
имеются пружинные зажимы для крепления кабеля поискового
элемента.
Подлокотник с держателем (рис. 74) состоит из эла-
стичного нарукавника /, шарнирно связанного с гильзой 2, и дер-
жателя. В рабочем положении нарукавник с помощью ремня кре-
пится на руке водолаза, а с помощью гильзы — на верхнем конце
держателя.
Держатель представляет собой металлический стержень 3, на
верхнем конце которого смонтировано устройство для аварийного
сброса поисковой части миноискателя с руки водолаза, а на ниж-
110
нем — серьга 4 с накидной
гайкой 5 для крепления дер-
жателя к рукоятке корпуса
компенсатора.
Аварийное устройство со-
стоит из толкателя 6 с пру-
жиной 7 и пружинной за-
щелки с вытяжным кольцом
8. При вытягивании кольца
толкатель под действием
пружины отсоединяет дер-
жатель от гильзы нарукав-
ника.
Усилительный блок
(рис. 75) имеет металличе-
ский корпус 1 с откидной
нижней крышкой 2. Внутри
корпуса размещается жест-
кое литое основание,состоя-
щее из двух отсеков, в од-
ном из которых смонтиро-
вана электрическая схема
усилителя, а в другом раз-
мещены источники питания.
На верхней панели уси-
лительного блока распола-
гаются гнезда 3, обозначен-
ные «+» и «—», для вклю-
чения телефонов и букса 4
штепсельного разъема для
подключения соединитель-
ного кабеля от компенса-
тора.
В качестве источников
тока для питания схемы ми-
ноискателя используются
четыре последовательно
включенных элемента
1,6-ФМЦ-У-3,2.
Индикатором сигнала об
обнаружении мины служат
головные электро-
магнитные телефоны
ТА-4 с резиновыми заглуш-
ками, жестким регулирую-
щимся оголовьем и кабелем,
оканчивающимся вилкой.
Рис. 75. Усилительный блок миноискателя
МНВ;
I — корпус усилительного блока, 2 — откидная
крышка; 2 —гнезда для включения телефонов;
4 — букса штепсельного разъема
Рис. 76. Транспортная упаковка мино-
искателя МИ В:
1 — ручка; 2 —ремни для переноски
111
I
Резиновый мешок со жгутом предназначается для герме-
тизации усилительного блока при размещении его вне гидрокомби-
незона водолаза.
Мешок в нижней части снабжен лепестковым клапаном, а по
бокам — кольцами и петлями для крепления па плечевом или по-
ясном ремнях.
Металлическая транспортная упаковка (рис. 76)
предназначается для укладки всех элементов конструкции мино-
искателя при переноске и транспортировке.
Упаковка выполнена в виде чемодана, снабженного ручкой / и
ремнями 2 для переноски.
Укладка всех узлов миноискателя в транспортной упаковке при-
ведена на рис. 77.
Принцип действия миноискателя
Принцип действия миноискателя основан па фиксации измене-
ния взаимной индуктивности между генераторной и приемными
катушками поискового элемента, вызванного металлическим кор-
пусом мины при попадании последней под поисковый элемент.
Основу электрической схемы (рис. 78) миноискателя состав-
ляют:
>— генератор напряжения низкой частоты;
— компенсатор;
— резонансный усилитель низкой частоты.
Рис. 77. Укладка элементов конструкции мино-
искателя в транспортной упаковке
112
Генератор напряжения низкой частоты выполнен
по двухтактной схеме па двух полупроводниковых триодах П13Б
(3 н 5). Колебательный контур генератора составляют индуктив-
ность генераторной катушки 6 поискового устройства п конденса-
тор постоянной емкости 7. Сопротивления / и 4 задают режим ра-
боты генератора по источникам питания.
Рис. 78. Принципиальная электрическая схема миноискателя Ml 1В:
/ — сопротивление УЛ М-0.12—5.7 кои; 2, в — приемные катушки; 3, 5» 31, 32, 33—герма-
ниевые триоды плоскостные ГПЗБ; 4—сопротивление i Л М-0.12—680 ои; 6 — генераторная
катушка; 7 — конденсатор МБМ-150—I мкф, 9, Ю — конденсаторы ЭМ-10—15 мкф; //—
сопротивление ВС-0,25—30 ом; 12 — сопротивление МЛТ-0.5—4.7 Мом; 13 — конденсатор
КДМ — 27 пф; /4 — сопротивление СП—47 ком; 15 — сопротивление СП — 22 ком; 15 —
тумблер; 17, 18, 39, 42, 44, 47, 49 — конденсаторы ЭМ—25 мкф; 19, 20 — сопротивления
МЛТ-0.5—1.5 ком; 21 — сопротивление МЛТ-0.5—200 ом; 22, 38, 48 — сопротивления
МЛТ-0.5—1.8 ком; 23, 25 — трансформаторы согласующие; 24, 40, 45. 50 — сопротивления
МЛТ-0.5—3.3 ком; 26 — сопротивление МЛТ-0.5—4.7 ком; 27, 28, 29 — конденсаторы
БМ-2—4700 пф; 30 — гнезда телефонные; 34 — трансформатор входной; 35 — конденсатор
МБМ-150—0.5 мкф; 36. 5/— конденсаторы БМ-2—3300 пф; 37 — контеисатор БМ—0,01 мкф;
41 — конденсатор БМ-2—1000 пф, 43 — сопротивление МЛТ-0.5—820 ом; 46 — конденсатор
БМ-2—680 пф, Т — телефон; Б — батареи; ШР — штепсельный разъем
Компенсатор, предназначенный для настройки миноиска-
теля, собран по схеме двойного моста, состоящего из двух пере-
менных сопротивлений 14 и 15, постоянного сопротивления 12 и
конденсатора постоянной емкости 13. Компенсация напряжения,
подающегося на вход усилителя с приемных катушек 2 и 8, осу-
ществляется за счет напряжения, снимаемого компенсатором с ге-
нератора напряжения низкой частоты. Величина этого напряжения
может регулироваться изменением величины переменных сопро-
тивлений 14 и 15, включенных в плечи моста.
Т р е х к а с к а д н ы й резонансный усилитель собран
на трех полупроводниковых триодах ГПЗБ (31, 32 и 33). Напряже-
ние с приемных катушек поискового элемента подается на первый
113
каскад усилителя через входной трансформатор 34. Резонансный
контур первого каскада, настроенный на частоту генератора, со-
стоит из индуктивности обмотки согласующего трансформатора 23
и конденсатора постоянной емкости 27.
Второй каскад усилителя собран по схеме, аналогичной схеме
первого каскада. Резонансный контур второго каскада состоит из
индуктивности обмотки согласующего трансформатора 25 и кон-
денсатора постоянной емкости 28.
Постоянные сопротивления 38, 22 и 40 первого каскада, 24, 43
и 45 второго и 26, 48 и 50 третьего каскадов стабилизируют работу
усилителя при возможных колебаниях температуры окружающей
среды. Электролитические конденсаторы 39, 44 и 49 служат для
развязки пеней постоянного и переменного тока.
Конденсаторы 41 и 46 блокируют триоды по высокой частоте.
Напряжение с приемных катушек, усиленное первым и вторым
каскадами, подается па третий, выходной каскад, нагрузкой в ко-
тором служит резонансный контур, состоящий из индуктивности ка-
тушек телефонов ТА-4 и конденсатора постоянной емкости 29.
Конденсаторы 17, 18, 42 и 47, а также сопротивления 19 и 20
служат для развязки цепей переменного тока и снижения коэффи-
циента усиления усилителя с целью предотвращения его самовоз-
буждения. Сопротивления 11, 21 и конденсаторы 9 и 10 служат для
устранения связи между генератором и усилителем через источ-
ники тока.
При включении источников тока напряжение низкой частоты,
вырабатываемое генератором, подается на генераторную ка-
тушку 6 поискового устройства. Переменный ток, протекая по об-
мотке, создает вокруг генераторной катушки электромагнитное
поле, благодаря чему в приемных катушках наводятся переменные
электродвижущие силы (ЭДС). Обмотки приемных катушек вклю-
чены между собой так, что наводимые в них ЭДС направлены на-
встречу друг другу. Поскольку электрические характеристики при-
емных катушек не могут быть практически одинаковыми, дополни-
тельная компенсация их электродвижущих сил осуществляется с
помощью компенсатора.
Таким образом, в начальном положении при отсутствии под по-
исковым элементом мины величина разностной ЭДС приемных ка-
тушек близка к нулю, в связи с чем на вход усилителя сигнал не
поступает.
При попадании под поисковый элемент металлической мины
электромагнитное поле генераторной катушки искажается и изме-
няется ее индуктивная связь с приемными катушками. Это обстоя-
тельство приводит к тому, чго величина разностной ЭДС приемных
катушек существенно возрастает, что и является сигналом об обна-
ружении мины. Этот сигнал с приемных катушек подается на вхол
усилителя, усиливается и прослушивается оператором в телефонах
в виде заметного повышения громкости звука при неизменной его
частоте.
114
Подготовка миноискателя к работе
Уста нов к а источников тока
Для установки источников тока необходимо:
— открыть крышку транспортной упаковки и извлечь из упа-
ковки усилительный блок;
— проверить элементы 1,6-ФМЦ-У-3,2 по сроку хранения; в ми-
ноискатель устанавливаются элементы, со дня выпуска которых
прошло не более 8 месяцев;
— открыть нижнюю откидную крышку корпуса усилительного
блока и установить в отсек питания подготовленные элементы в
соответствии со схемой, приведенной на нижней стенке шасси блока.
При неправильной установке элементов в отсек питания миноиска-
тель не будет работать;
— закрыть крышку усилительного блока, уложить блок в транс-
портную упаковку и закрыть крышку транспортной упаковки.
Сборка миноискателя для работы
Для сборки миноискателя необходимо:
— открыть крышку транспортной упаковки;
— извлечь телефоны и надеть их на уши;
— извлечь поисковый элемент и оба колена штанги; сочленить
колена штанги между собой и с укороченным коленом на поиско-
вом элементе; при работе на водоемах со скоростью течения 0,7—
1 м/сск штанга собирается только из укороченного и верхнего ко-
лена;
— извлечь из упаковки компенсатор и сочленить его с верхним
коленом штанги;
— установить поисковый элемент так, чтобы последний при по-
иске перемещался параллельно поверхности дна водоема, и закре-
пить штангу зажимным винтом;
— уложить кабель от поискового элемента в пружинные за-
жимы на штанге;
— извлечь из упаковки нарукавник с держателем и сочленить
держатель с гильзой нарукавника;
— сочленить держатель с рукояткой компенсатора и до отказа
завернуть накидную гайку;
— извлечь из упаковки усилительный блок и прикрепить
к чему плечевой ремень;
— подобрать длину плечевого ремня и надеть блок так, чтобы
он размещался на груди водолаза под гидрокомбинезоном (поме-
стить блок в резиновый мешок);
— соединить фишку кабеля от компенсатора с буксой на уси-
лительном блоке и до отказа завернуть накидную гайку;
— включить вилку телефонов в гнезда на верхней панели уси-
лительного блока;
115
— надеть резиновый нарукавник на руку и закрепить его рем-
нем;
— тумблер включения миноискателя на компенсаторе перевести
вверх, при этом в телефонах должен возникнуть постоянный звук.
При размещении усилительного блока в резиновом мешке гер-
метизация мешка с помощью жгута производится после включе-
ния соединительного кабеля и телефонов. Ввод кабеля телефонов
в гидрокомбинезон осуществляется через аппендикс.
Водолаз перед спуском в воду с миноискателем АП IB показан
на рис. 79 (со штангой полной длины) и па рис. 80 (с укорочен-
ной штангой).
Рис. 79. Водолаз с миноискателем МИВ перед спуском в воду (штанга
полной длины)
Настройка миноискателя
Настройка миноискателя производится при полной готовности
водолаза непосредственно перед спуском под воду.
При настройке поисковый элемент погружается в воду так,
чтобы в радиусе 1 —1,5 м от него не было посторонних металличе-
ских предметов, а соседние работающие миноискатели располага-
лись не ближе 6 м от настраиваемого. Расстояние от поверхности
грунта дна водоема до поискового элемента должно составлять
10—15 см.
Вращая обе ручки компенсатора поочередно (в любой последо-
вательности), добиваются постепенного ослабления громкости ос-
новного контрольного тона, прослушиваемого в телефонах, а за-
тем и полного исчезновения его. При этом в телефонах должен
116
прослушиваться лишь слабый звук более высокой частоты, чей ос-
новной контрольный топ.
Проверка правильности произведенной настройки производится
приближением поискового элемента к какому-либо небольшому
металлическому предмету (отвертка, нож и т. п). Если при этом
в телефонах возникает звук основного топа, но повышенной гром-
кости, миноискатель настроен правильно.
Рис. 80. Водолаз с миноискателем МНВ перед списком
в воду (укороченная штанга)
Если при поднесении поискового элемента к металлическому
предмет) громкость звука в телефонах вначале ослабевает, а затем
начинает возрастать, настройка произведена неверно и нужно за-
ново настроить миноискатель.
В случае если поочередным вращением обеих ручек компенса-
тора не удается добиться исчезновения основного тона, необхо-
димо:
— отпустить отверткой винты, крепящие ручки компенсатора
на вращающихся осях;
— вращать поочередно оси ручек компенсатора отверткой до
тех пор, пока в телефонах не исчезнет основной контрольный тон;
— закрепить в этом положении ручки компенсатора на осях;
— дальнейшую настройку производить поочередно вращением
ручек компенсатора.
Чувствительность миноискателя определяется тщательностью
его настройки. Поэтому при настройке необходимо добиваться наи-
меньшей громкости контрольного тона в телефонах, а при поиске
периодически проверять и подстраивать миноискатель.
117
Применение миноискателя
При поиске мин под водой водолаз с миноискателем, передви-
гаясь по ходовому тросу (пеньковому) или без него в заданном
направлении, плавно и непрерывно перемещает поисковую часть
прибора перед собой вправо и влево над грунтом так, чтобы по-
исковым элемент при этом располагался по возможности парал-
лельно поверхности дна водоема на расстоянии 10—12 с.и от него.
После нескольких движений поисковым элементом вправо и
влево над обследуемым участком водолаз продвигается вперед на
расстояние не более 30 см.
При каждом взмахе поисковой частью миноискателя водолаз
внимательно прослушивает контрольный тон в телефонах. Следует
обращать особое внимание на слабые, но различимые на слух сиг-
налы, которые возникают при обнаружении минрепов якорных и
штырей противодесантных мин с тем, чтобы не задеть их поиско-
вым элементом.
Зафиксировав изменение громкости контрольного топа в теле-
фонах, водолаз должен остановиться и уточнить местоположение и
характер обнаруженного предмета.
В первую очередь необходимо установить, не является ли обна-
руженный предмет минрепом якорной или штырем противодесант-
ной мины. С этой целью водолаз должен медленно поднимать по-
исковый элемент над местом возникновения сигнала вверх на рас-
стояние 40—50 см от грунта. Если при этом сигнал в телефонах с
момента начала подъема поискового элемента сразу же заметно
ослабевает, а затем исчезает совсем, обнаруженным предметом
является металлический предмет, находящийся на дне или в грунте
дна водоема. Если же сигнал в телефонах при подъеме поискового
элемента сохраняется, то обнаруженным предметом является мин-
реп якорный или штырь противодесантной мины. В последнем слу-
чае водолаз должен, сняв поисковое устройство миноискателя с
руки вытягиванием кольца устройства для аварийного сброса, зри-
тельно или с помощью щупа уточнить местоположение обнаружен-
ной мины.
Если обнаружена мина, находящаяся на дне или в грунте дна
водоема, водолаз должен уточнить ее местоположение. Для этого
необходимо перемещать поисковый элемент на высоте 10—12 см
над участком грунта, где было зафиксировано наибольшее измене-
ние громкости контрольного тона, вперед (по направлению движе-
ния при поиске). Если при таком перемещении громкость звука в
телефонах будет вначале постепенно понижаться, а затем, пройдя
через минимум, начнет вновь возрастать, то в момент наименьшей
громкости звука в телефонах искомый предмет будет находиться
в грунте точно под центром поискового элемента (под белой по-
лосой на его корпусе). Если же при перемещении вперед перехода
сигнала через минимум не обнаруживается, необходимо перемещать
118
поисковый элемент в том же месте назад и так же, как указыва-
лось ранее, найти точное положение мины в грунте.
Во всех случаях, когда обнаружена мина (якорная, противоде-
сантная или противотанковая), водолаз в зависимости от постав-
ленной задачи либо обезвреживает и извлекает ее, либо обозна-
чает заранее обусловленным знаком (буйком).
Если окажется, что сигнал был вызван не взрывоопасным ме-
таллическим предметом, водолаз продолжает поиск, продвигаясь в
заданном направлении.
В процессе поиска водолаз должен периодически проверять
настройку и производить подстройку миноискателя, так как в за-
висимости от длительности работы и состояния источников тока
первоначальная настройка миноискателя, при которой водолаз на-
чал поиск мин, может изменяться, в связи с чем надежность обна-
ружения мин будет понижаться. Возможные неисправности мино-
искателя и способы их устранения приведены в табл. 12.
Таблица 12
Возможные неисправности миноискателя и способы их устранения
Характерные признаки неисправности Причина неисправности Способ устранения неисправности
I. В телефонах про-
слушиваются шорохи и
трески
2. При включении тум-
блера миноискатель не
работает (нет звука в те-
лефонах)
3. При постукивании по
корпусу усилительного
блока звук в телефонах
прерывается
1а. Плохие контакты в
местах соединения источ-
ников тока
16. Плохой контакт в
штепсельном разъеме
2а. Неправильно уста-
новлены элементы
1,6-ФМЦ-У-3,2, в отсеке
питания
26. Израсходованы ис-
точники тока
2в. Обрыв катушек в
те тефонах
2г. Обрыв обмоток
трансформаторов
3. Нарушение контак-
тов в местах пайки мон-
тажа схемы
1а. Проверить места
соединения и зачистить
контакты
16. Проверить или про-
тереть контакты штеп-
сельного разъема
2а. Проверить пра-
вильность включения
элементов
26. Заменить источни-
ки тока свежими
2в. Заменить телефоны
исправными
2г. Проверить омме-
тром целостность обмо-
ток.
В случае обрыва заме-
нить трансформатор и ш
восстановить папки
3. Проверить состоя-
ние контактов и восста-
новить пайки
119
П родолжение
Характерные признаки неисправности Причина неисправности Способ устранения неисправности
4 При вращении ру- чек компенсатора не удается добиться умень- шения громкости основ- ного контрольного тона в телефонах 4а. Обрыв в цепи при- емных катушек 4а. Снять кожух по- искового элемента и про- верить места паек кату- шек к проводам кабеля
16 Нарушение кон- такта в штепсельном разъеме 46. Разобрать штеп- сельный разъем и прове- рить состояние контак- тов
4в. Нарушение та в переменных тнвлениях контак- сопро- 4в. Спять крышку ком- пенсатора и проверить состояние контактов
При наличии других неисправностей миноискатели должны на-
правляться для ремонта в мастерскую.
При подстройке миноискателя необходимо добиваться наимень-
шей громкости контрольного тона в телефонах. Закончив поиск
мни под водой, водолаз должен перевести тумблер включения ми-
ноискателя вниз.
Выйдя из воды, необходимо:
— отсоединить поисковую часть миноискателя от нарукавника
вытягиванием за кольцо защелки устройства для аварийного
сброса и спять нарукавник;
— спять усилительный блок и телефоны (если блок разме-
щался в резиновом мешке, вынуть его из мешка); отключить теле-
фоны от блока;
— отвернуть накидную гайку разъема на усилительном блоке
и отключить фишку кабеля от буксы на блоке;
— отсоединить компенсатор от штанги и держатель подлокот-
ника от рукоятки компенсатора;
— очистить от грязи и протереть насухо все элементы конструк-
ции миноискателя;
— разобрать и очистить от грязи толкатель и защелку с пру-
жиной устройства для аварийного сброса. Смазать толкатель, за-
щелку и пружину и собрать устройство для аварийного сброса;
— открыть крышку транспортной упаковки и уложить в нее
усилительный блок, компенсатор, резиновый мешок, поисковый эле-
мент, телефоны, нарукавник с держателем и колено штанги;
— закрыть транспортную упаковку.
Комплект миноискателя приведен в табл. 13.
120
Таблица 13
Комплект миноискателя
№ ПО пор. Наименование предметов Единица измерения Коли- чество
1 Поисковый элемент с укороченным коленом штанги ШТ. 1
о Компенсатор в 1
3 Усилительный блок в 1
4 Штанга разборная из двух колеи в 1
5 Головные телефоны с мягким оголовьем и резиновыми заглушками 1
6 Резиновый мешок для усилительного блока . . п I
7 Жгут резиновый для мешка п 1
8 Наплечный ремень для усилительного блока 1
9 Нарукавник эластичный с гильзой в 1
10 Держатель нарукавника с устройством для аварийного сброса п 1
И Упаковка транспортная металлическая с двумя натечными ремнями 1
12 Элементы 1,6-ФМЦ-У-3,2 *1 1
13 Запасные части и элементы Отвертка шт 1
14 Ключ фигурный для разборки устройства ава- рийного сброса и 1
15 Шпилька 1* 1
16 Документация Инструкция по эксплуатации миноискателя MI1B шт 1
17 Формуляр в 1
ДОРОЖНЫЙ ИНДУКЦИОННЫЙ МИНОИСКАТЕЛЬ ДИМ
Дорожный индукционный миноискатель ДИМ предназначается
для поиска металлических противотанковых и противотранспорт-
ных мин, установленных в групт на дорогах и аэродромах.
ДИМ представляет собой автомобиль ГАЗ-69, оснащенный обо-
рудованием, обеспечивающим автоматическую остановку автомо-
биля при наличии в грунте на пути его движения металлической
мины.
Общий вид миноискателя в транспортном и рабочем положе-
ниях приведен на рис. 81 и 82.
121
Рис. 81 Миноискатель ДИМ в транспортном по-
ложении
Рис. 82. Миноискател! ДИМ в рабочем положении
122
Основные тактико-технические данные
Ширина одновременно разведываемой полосы
дороги (местности), .и.......................... 2,2
Глубина обнаружения мин типа ТМ-46, уста-
новленных в грунт, с.и............................ До 25
Чувствительность к расположенной в воздухе
мине ТМ-46 по всей длине поисковой си-
стемы, с.и.................................. 50—60
Интервал температур, в котором миноискатель
сохраняет работоспособность ................От —40° до 4-50°
Глубина разведываемых бродов, .и.................. До 0,7
Базовая машина миноискателя, автомобиль . . ГАЗ-69
Расчет миноискателя, человек.................Водитель автомо-
биля и оператор
(командир рас-
чета)
Устройство миноискателя
Основными элементами конструкции миноискателя ДИМ яв-
ляются: поисковое устройство; выносная поворотная рама; подъ-
емное устройство; пульт управления; генераторно-усилительный
блок; источники питания схемы миноискателя; система автомати-
ческого торможения; маркерная система; система контроля ско-
рости движения.
Рис. 83. Поисковое устройство миноискателя ДИМ:
/ — пластмассовый корпус: 2 — герметизирх ющие фланцы; 3 — кольцо; 4 —
тяги; 5—колеса
Поисковое устройство (рис. 83) представляет собой
пластмассовый цилиндрический корпус 1 с герметизирующими
фланцами 2 на торцах, внутри которого на амортизирующих про-
кладках размещается деревянный каркас с двумя группами за-
крепленных в нем генераторных и приемных катушек (по одной
генераторной и двум приемным в каждой группе).
Поисковое устройство крепится к выносной поворотной раме
с помощью трех держателей, каждый из которых состоит из пласт-
массового кольца.?, расположенного па корпусе поискового устрой-
ства, и двух тяг 4, выполненных из немагнитного материала.
123
На каждом из колец держателей размещается по два неболь-
ших колеса 5 с резиновыми ободьями, предназначенных для пред-
отвращения утыкания поискового устройства в неровности грунта
при поиске.
В обоих торцовых кольцах имеются гнезда для крепленья стоек
с черно-белыми полосами, хорошо видимыми водителем из кабины
автомобиля.
В корпусе поискового устройства около его торцов располага-
ются герметизированные отверстия, через которые осуществляется
вывод кабелей от обеих групп генераторных и приемных катушек.
В транспортном положении поисковое устройство закрывается
брезентовым чехлом и крепится (с помощью двух брезентовых рем-
ней) над кабиной водителя к опорной раме, состоящей из двух бо-
ковых вертикальных подрамников и верхней поперечной рамы с
амортизаторами из резины.
Выносная поворотная рама обеспечивает:
— размещение поискового устройства в рабочем положении на
удалении 2,6 м от передних колес автомобиля, превышающем ве-
личину тормозного пути;
— возможность смещения поискового устройства вправо и вле-
во относительно оси движения миноискателя в случае необходи-
мости изменения направления движения (поворота) при поиске;
— копирование поисковым устройством продольного профиля
дороги (местности) с целью поддержания постоянства расстояния
от поискового устройства до поверхности грунта;
— размещение поискового устройства в транспортном положе-
нии над кабиной автомобиля.
Выносная поворотная рама состоит из выносного устройства,
шарнирно сочлененного с поворотным устройством, размещаю-
щимся на переднем буфере автомобиля.
Выносное устройство (рис. 84) представляет собой трубчатую
раму 1, опирающуюся на грунт с помощью двух самоустаиавли-
вающихся колес 2, снабженных пневматическими баллонами.
С целью уменьшения давления опорных колес па грунт (давле-
ние ие должно превышать 20—25 кг на одно колесо) в выносном
устройстве предусмотрена дополнительная рама 3 с двумя спи-
ральными вывешивающими пружинами 4.
Рама 3 с помощью двух шкворней 5 крепится одним концом па
поворотном устройстве, а другим — к вывешивающим пружинам,
закрепленным на выносном устройстве. В транспортном положе-
нии рама крепится зажимным болтом на правом борту автомо-
биля.
Поворотное устройство (рис. 85) предназначено для управления
выносным устройством при поворотах автомобиля в процессе по-
иска.
Поворотное устройство включает в себя:
- — узел крепления выносного устройства к автомобилю, состоя-
щий из подвижной 1 и неподвижной 2 платформ, скрепленных
124
Рис. 84. Выносное устройство миноискателя ЛИМ:
/ — трубчатая рама; 2 — опорные колеса; 3 — вывешивающая рама;
4 —пружины; 5— шкворни
Рис. 85. Поворотное устройство миноиска-
теля ДИМ:
/ — подвижная платформа; 2 — неподвижная плат-
форма; 3 — опорная рама выносного устройства;
4 —фиксатор; 5 — трос управления фиксатором
7—758
125
болтом через опорный подшипник. На подвижной платформе за-
креплена опорная рама 3 выносного устройства;
— систему управления, состоящую из дополнительного руле-
вого управления, размещенного в кабине автомобиля перед пра-
вым сиденьем, рычагов и червячного редуктора;
— фиксатор 4 положения выносного устройства, представляю-
щий собой пппфт, фиксирующий положение подвижной плат-
формы относительно неподвижной.
Фиксатор управляется тросом 5 с помощью ножной педали,
расположенной на полу кабины автомобиля перед правым си-
деньем.
С помощью фиксатора выносная рама может быть жестко за-
фиксирована в одном из трех положений:
— центральном, соответствующем движению миноискателя по
прямой (рис. 86);
Рис. S6. Центральное положение поискового устройства
— левом крайнем, прн котором поисковое устройство смещено
влево от оси движения на угол +54°, что соответствует повороту
автомобиля влево (рис. 87);
— правом крайнем, при котором поисковое устройство смеще-
но вправо от оси движения па угол — 54°, что соответствует пово-
роту автомобиля вправо (рис 88).
Минимальный радиус поворота автомобиля при этом состав-
ляет 8,5 м.
Подъемное устройство (рис. 89), предназначенное для
перевода выносной рамы с поисковым устройством из транспорт-
ного положения в рабочее и обратно, располагается на переднем
буфере автомобиля. Подъемное устройство состоит из двух бара-
банов / для намотки троса, закрепленных на общей оси 2, окан-
126
Рис. 87. Левое крайнее положение поискового устройства
Рис. 88. Правое крайнее положение поискового устройства
7*
127
чивающейся с обоих торцов гнездами 3 для установки подъемных
рукояток; двух тросов 4 с коушами для крепления троса к проуши-
нам на выносном устройстве; двух закрепленных на переднем бу-
Рис. 89. Подъемное устройство миноискателя ДИМ:
/- барабаны; 2— ось барабанов: 3 гнезда установки подъ-
емных рукояток; 4— тросы; 5 — вертикальные стойки; 6 — хра-
повик; 7 — защелка; 8 — дополнительная ось
d ере автомобиля вертикальных стоек 5 с роликами на верхних
концах, через которые перебрасывается трос; двух ручек для вра-
щения барабанов.
На оси барабанов располагается также храповик 6, который
вместе с защелкой 7, расположенной на дополнительной оси 8, по-
зволяет зафиксировать положение поискового устройства на раз-
личной высоте от грунта, что необходимо для удобства обслужи-
вания и осмотра.
128
Рис. 90. Располо кение пульта управления в кабине вотитечя (виню вто-
рое рулевое управление)
Пульт управления электрической схемой миноискателя
размещается на щитке автомобиля перед правым сиденьем
(рис. 90).
На пульте управления (рис. 91) размещаются: два индикатор-
ных прибора 1, являющихся индикаторами настройки мпноиска-
Рис. 91. Панель пульта управления:
/ — индикаторные приборы; 2 — компенсаторы; 3 — верньеры регулировки баланс-
ного реле: 4— tj молер включения автостопа: 5 — переключатель автокомпенсации;
6 — переключатель индикатора скорости; 7 — тумблер включения освещения пульта;
8 — кнопка проверки чувствительности; 9 — кнопка проверки напряжения источни-
ков тока; /0—лампочки срабатывания автостопа; // — лампочка индикатора
исправности схемы; 12 - лампочка индикатора превышения заданной скорости дви-
жения; /J — лампочка освещения пульта; /4 — предохранители; 15— тумблер вклю-
чения схемы миноискателя; /6 — штепсельные разъему
129
теля. С помощью этих же приборов осуществляется контроль за
напряжением источников питания электрической схемы миноиска-
теля; два компенсатора 2, с помощью которых осуществляется на-
стройка миноискателя. Каждый компенсатор имеет два верньера
(ручки); два верньера 3 для регулировки балансного реле; тум-
блер 4 включения и выключения автостопа; переключатель 5 вклю-
чения и выключения автокомпенсации; переключатель 6 индика-
тора допустимой скорости движения; тумблер 7 включения осве-
щения пульта, кнопку 8 проверки чувствительности миноискателя;
две кнопки 9 проверки напряжения источников тока; пять индика-
торных лампочек, из которых две красные 10— индикаторы сра-
батывания автостопного устройства при обнаружении мины, одна
зеленая 11—индикатор исправности схемы миноискателя, одна
желтая 12—световой индикатор превышения заданной скорости
движения автомобиля, одна белая 13 — лампочка освещения пуль-
та управления.
На левой боковой стенке корпуса пульта управления распола-
гаются два предохранителя 14 (па 10 и 0,25 п) и тумблер 15 вклю-
чения всей электрической схемы миноискателя (тумблер «При-
бор»),
В нижней части пульта управления располагаются три штеп-
сельных разъема 16. с помощью которых осуществляется связь
всей электрической схемы миноискателя с приборами управления.
Внутри корпуса пульта управления смонтирована релейная
группа электрической схемы миноискателя.
Генераторно-усилительный блок (рис. 92) состоит
из генератора напряжения низкой частоты 1 и двух одинаковых
резонансных усилителей 2. Генератор и каждый из усилителей вы-
полнены в виде отдельных упаковок, размещающихся под правым
боковым сиденьем в кузове автомобиля. Для защиты от толчков
и ударов, возможных при движении автомобиля по дороге (мест-
ности), каждая из упаковок подвешена в металлической раме 3 на
восьми спиральных пружинах 4. Металлическая рама сверху за-
крывается защитным металлическим кожухом.
Генератор напряжения низкой частоты предназначается для пи-
тания переменным током генераторных катушек поискового устрой-
ства.
Электрическая схема генератора напряжения низкой частоты
собрана на лампах 6Ж1П (задающий генератор) и 6П14П (выход-
ной усилитель мощности).
Лампы и элементы электрической схемы генератора смонтиро-
ваны на металлическом выдвижном шасси, размещающемся в ме-
таллической упаковке. На передней панели упаковки разме-
щаются ручка 5 заводской регулировки частоты генератора, два
штепсельных разъема 6 для подключения кабелей от источников
тока и генераторных катушек поискового устройства и две защел-
ки для фиксации положения шасси генератора внутри защитного
кожуха.
130
Усилители низкой частоты предназначаются для усиления сиг-
нала (переменного напряжения), поступающего с обеих групп при-
емных катушек поискового устройства.
Электрическая схема каждого из усилителей собрана на трех
лампах 6Ж1П и одной лампе 6П14П, размещенных со всеми эле-
ментами схемы на таком же шасси, как и схема генератора.
Рис. 92. Генераторно-усилительный блок миноискателя ДИМ:
1 - генератор; 2 — усилители; 3 — рама: -/—спиральные пружины; 5 — р\чка
регулировки частоты: 6 — штепсельные разъемы; 7 — ручки регулировки
усилении; 8 — штепсельные разъемы усилителей; Р — соединительно-монтаж-
ная колодка
На передней панели усилителя располагаются ручка регули-
ровки усиления 7, три штепсельных разъема 8 для подключения
усилителя к остальной электрической схеме миноискателя и две
защелки для крепления шасси внутри кожуха.
Между передним правым сиденьем и отсеком генераторно-уси-
лительного блока на полу кузова автомобиля располагается соеди-
нительно-монтажная колодка 9, через которую генератор и оба
усилителя подключаются к поисковому устройству и пульту управ-
ления.
Источниками питания электрической схемы миноиска-
теля являются:
— генератор Г-20 автомобиля ГАЗ-69;
— буферная аккумуляторная батарея 6-СТЭ-128, установлен-
ная па автомобиле вместо аккумуляторной батареи 6-СТЭ-54;
— высоковольтный преобразователь.
131
Аккумуляторная батарея / (рис. 93), питающая схему миио-
искателя и одновременно электрические цени автомобиля, и вы-
соковольтный преобразователь 2 размещаются в кузове автомобиля
под левым боковым сиденьем па жесткой раме, закрытой сверху
металлическим кожухом.
Высоковольтный преобразователь предназначается для преоб-
разования низкого постоянного напряжения, вырабатываемого
генератором (аккумуляторной батареей) в постоянное высокое на-
пряжение, необходимое для питания анодов радиоламп, исполь-
зуемых в схеме миноискателя.
Рис. 93. Б чок питания миноискателя Д11М:
/—аккумуляторная батарея; 2—высоковольтный преобразователь:
3 — отсек тормозного крана
Электрическая схема преобразователя собрана на восьми полу-
проводниковых триодах П4Д.
В схеме преобразователя имеется фильтр и стабилизатор на-
пряжения.
Система автоматического торможения является
основным индикатором сигнала об обнаружении мины и состоит из
компрессора, установленного на блоке двигателя автомобиля; тор-
мозного крана, управляемого электромагнитом; ресивера (сталь-
ной баллон для сжатого воздуха); двух тормозных камер; системы
трубопроводов.
Сжатый воздух, нагнетаемый компрессором, поступает по тру-
бопроводам в ресивер, предназначенный для создания запаса сжа-
того воздуха.
Давление воздуха в трубопроводах и ресивере контролируется
с помощью манометра, расположенного слева от пульта управле-
ния.
132
Ресивер 1 (рис. 94) располагается в задней части автомобиля,
под кузовом. На корпусе ресивера располагается клапан 2 для
выпуска сжатого воздуха по окончании работ по поиску мни.
Из ресивера сжатый воздух через тормозной кран поступает
к тормозным камерам.
Тормозной кран открывается с помощью электромагнита, сра-
батывающего от сигнала, поступающего с усилителя через релей-
ную группу пульта управления.
Кран располагается в отсеке 3 позади левого переднего си-
денья (рис. 93).
Рис. 94. Расположение ресивера и бака для маркерной жидкости на
автомобиле:
/ — ресивер; 2 —выпускной клапан ресивера; 3— бак для маркерной жидкости
Тормозные камеры, предназначенные для выключения сцеп-
ления и одновременного включения тормозов автомобиля, распо-
лагаются на специальной плите, закрепленной на раме автомо-
биля у педалей сцепления и тормоза.
С получением сигнала с усилителя электромагнит открывает
тормозной кран и сжатый воздух из ресивера поступает в тормоз-
ные камеры, которые с помощью рычагов выключают муфту сцеп-
ления и включают тормозную систему автомобиля, что приводит
к остановке последнего.
Отключение электромагнита тормозного крана для приведения
тормозной системы автомобиля в исходное положение осуществ-
ляется переключением тумблера «Автостоп» на пульте управления
в положение «Выкл.».
Маркерная система предназначается для обозначения на
дороге (местности) границ полосы, проверенной та наличие мин
133
поисковым \cTpoiicTBOM миноискателя. Обозначение границ осу-
ществляется цветной жидкостью, выбрасываемой с помощью сжа-
того воздуха через определенные интервалы времени.
Маркерная система состоит из устройства для выброса жидко-
сти, распределительных трубопроводов и крапов, бака для маркер-
ной жидкости.
В качестве устройства / (рис. 95) для выброса маркерной жид-
кости применен пневматический стеклоочиститель автомобиля
ЗИЛ-151, размещающийся на выносной поворотной раме.
Рис. 95. Устройство для выброса маркерной жидкости:
/ — устройство для выброса жидкости; 2 — шлвнги
Устройство для выброса жидкости соединено резиновыми шлан-
гами 2 с двумя отводящими трубками, располагающимися на пра-
вой и левой трубах рамы выносного устройства. Каждая из отво-
дящих трубок снабжена кранами, располагающимися на концах
трубок, что позволяет производить либо двухстороннее маркирова-
ние проверенной полосы, либо одностороннее.
Бак 3 для храпения маркерной жидкости расположен на зад-
ней дверце кузова автомобиля (рис. 94).
Бак состоит из двух стальных баллонов, закрытых общим за-
щитным металлическим кожухом. Емкость бака 60 л, что доста-
точно для двухстороннего маркирования проверенной полосы про-
тяженностью около 25 км.
Управление маркерной системой осуществляется с помощью
двух крапов, установленных в кабине автомобиля:
— крапа «Жидкость», расположенного на полу перед правым
сиденьем;
134
— крана «Воздух», расположенного на щитке автомобиля ря-
дом с манометром.
При открывании крана «Жидкость» маркерная жидкость из ба-
ка под давлением сжатого воздуха, поступающего в бак из реси-
вера, подается к устройству для ее выброса.
Открытием крана «Воздух» включается устройство для выбро-
са, распределяющее подачу жидкости поочередно в правую и ле-
вую отводящие трубки, через которые опа выбрасывается па грунт.
Система контроля скорости движения служит для
предупреждения расчета миноискателя о превышении заранее
установленной скорости движения.
Рис. 9Г>. Положение ручки включения датчика скорости движения
в автомобиле:
/ — рукоятка включения датчики
Система контроля состоит из датчика скорости; звукового ин-
дикатора превышения скорости (звуковой сигнал автомобиля);
светового индикатора превышения скорости (желтая лампочка на
пульте управления); переключателя индикатора скорости на пуль-
те, имеющего три фиксированных положения, соответствующих
скорости движения 5, 10 и 15 км/час,
— рукоятки включения датчика скорости / (рис. 96) (распо-
лагается на полу кабины сзади и левее правого переднего си-
денья) .
В качестве датчика скорости используется датчик электриче-
ского тахометра ТЭ-45, который монтируется под полом кабины
на специальной панели и приводится во вращение от карданного
вала трением.
135
Принцип действия и работа схемы миноискателя
Принцип действия миноискателя основан па фиксации измене-
ния индуктивной связи между генераторной и соответствующими
приемными катушками, вызываемого ферромагнитным корпусом
мины при попадании последней под поисковое устройство.
Переменное напряжение низкой частоты, вырабатываемое лам-
повым генератором, подается на генераторные катушки поискового
устройства.
Переменный ток, протекая по обмоткам генераторных кагушек,
создает вокруг них электромагнитное поле, благодаря чему в при
емцых катушках наводятся переменные электродвижущие силы
(ЭДС). Обмотки приемных катушек попарно, соответственно каж-
дой генераторной, включены между собой так, что наводимые в
них ЭДС направлены навстречу друг другу. Поскольку электри-
ческие характеристики приемных катушек пе могут быть практи-
чески одинаковыми, дополнительное выравнивание наводимых в
них ЭДС осуществляется с помощью специального компенсацион-
ного устройства (компенсатора). Таким образом, в начальном по-
ложении при отсутствии под поисковым устройством мины вели-
чина разностной ЭДС каждой пары приемных катушек близка к
нулю, в связп с чем на выход усилителей никакого сигнала не по-
ступает.
При появлении под поисковым устройством металлической мины
электромагнитное поле какой-либо из генераторных катушек иска-
жается, в связи с чем изменяется ее индуктивная связь с соответ-
ствующими приемными катушками. Это обстоятельство приводит
к тому, что величина разностной ЭДС этой пары катушек суще-
ственно возрастает, что и является сигналом об обнаружении мины.
Этот сигнал с приемных катушек поступает на вхо i соответствую-
щего им усилителя, усиливается в нем и подается на релейную
группу. Реле, включенное на выходе усилителя, срабатывает и
подключает питание на обмотку электромагнита, открывающего
тормозной край. С открытием крапа сжатый воздух из ресивера
по трубопроводам поступает в тормозные камеры, что и приводит
к автоматической остановке автомобиля.
Одновременно с остановкой автомобиля сигнал об обнаруже-
нии мины регистрируется на пульте управления в виде отклонения
стрелки индикаторного прибора и зажигания одной из красных
лампочек (возможно одновременное зажигание обеих красных
лампочек).
Подготовка миноискателя к работе
Подготовка миноискателя к работе включает:
— проверку исправности и подготовку автомобиля;
— развертывание миноискателя в рабочее положение;
— проверку исправности и подготовку электрической схемы
миноискателя;
136
— проверку исправности и подготовку системы автотормо-
жения;
— проверку исправности и подготовку маркерной системы
Проверка исправности и подготовка автомо-
биля производится в соответствии с Инструкцией по эксплуата-
ции автомобиля ГАЗ-69. При этом особое внимание должно быть
уделено:
— регулировке двигателя на устойчивость работы на малых
оборотах;
— проверке надежности крепления приводных ремней генера-
тора и компрессора;
— проверке надежности работы тормозной системы;
— проверке исправности подвески автомобиля;
— проверке исправности муфты сцепления;
— проверке состояния колес автомобиля.
Развертывание ми поиска геля в рабочее положение
производится водителем и оператором миноискателя.
Для развертывания миноискателя в рабочее положение необхо-
димо:
— отстегнуть ремни, крепящие поисковое устройство к раме;
— вставить рукоятки в гнезда оси барабанов подъемного
устройства;
— одновременным вращением рукояток перенести выносную
раму с поисковым устройством из транспортного положения в по-
ложение, при котором поисковое устройство будет располагаться
на расстоянии 0,7—0,9 м от поверхности гранта, и с помощью за-
щелок и храповиков зафиксировать выносную раму в этом поло-
жении;
— снять с правого борта автомобиля дополнительную раму и
закрепить се с помощью шкворней одним концом па поворотном
устройстве, а вторым — на вывешивающих пружинах, закреплен-
ных на выносном устройстве;
— снять брезентовый чехол с поискового устройства;
— вывести защелки из зацепления с храповиками, удерживая
выносное устройство в воздухе с помощью рукояток; вращением
обеих рукояток плавно опустить выносное устройство опорными
колесами на грунт;
— ослабив натяжение тросов, вынуть коуши из проушин на вы-
носном устройстве;
— зацепить коуши за ось защелок и намотать трос на барабан;
— закрепить в гнездах на торцовых кольцах поискового устрой-
ства стойки с черно-белыми полосами;
— расфиксировать опорные колеса, для 'lero оттянуть фикса-
торы вверх до отказа и повернуть их на 90°;
— подъемные рукоятки и брезентовый чехол с поискового
устройства уложить в кузов автомобиля.
137
Проверка исправности электрической схемы про-
изводится на собранном в рабочее положение миноискателе и
включает:
— проверку напряжения источников питания схемы;
— настройку схемы;
— проверку чувствительности миноискателя.
Проверка напряжения источников питания электрической схе-
мы производится при работающем двигателе автомобиля нажатием
кнопок «Анод» и «Накал» на пульте управления. В обоих случаях
при исправных источниках тока стрелки индикаторных приборов
должны отклоняться до синих рисок на шкале.
Настройка миноискателя производится при работаю-
щем двигателе автомобиля не ранее чем через 10 мин после вклю-
чения схемы (в зимнее время — через 30 мин) на участке местно-
сти, где в зоне не менее одного метра от поискового хстройства
отсутствуют посторонние металлические предметы.
Настройка осуществляется с помощью двух компенсаторов, со-
ответствующих двум грхппам катушек поискового устройства.
Поочередно вращая две ручки одного из компенсаторов (в побои
последовательности), добиваются такого положения, когда стрелка
соответствующего индикаторного прибора (для левого компенса-
тора— левый прибор, для правого — правый) будет находиться на
середине шкалы. Точно так же производится настройка вторым
компенсатором.
После того как схема миноискателя настроена, переключатель
«Автокомпенсация» переключают в положение «Вкл.». При этом
стрелки обоих индикаторных приборов должны резко переместить-
ся влево (вправо). Одновременно с этим загораются обе красные
лампочки. Через 2—3 мин после включения автокомпенсация схема
автоматически восстанавливает настройку, стрелки индикаторных
приборов возвращаются на середину шкалы и красные лампочки
гаснут.
Если после включения автокомпенсации стрелки индикаторных
приборов не возвращаются на середину шкалы и красные лампоч-
ки не гаснут, необходимо переключатель «Автокомпенсация» пере-
вести в положение «Выкл.» и заново настроить схему миноискате-
ля, после чего вновь включить автокомпенсацию. Если и в этом
случае красные лампочки на пулые управления не гаснут, необ-
ходимо добиться возвращения стрелок индикаторных приборов на
середину шкалы вращением ручек «Баланс, реле», не выключая
автокомпенсации.
Для проверки настройки тумблер «Автостоп» переводится в по-
ложение «Вкл.». Если при этом па пульте управления загорается
зеленая лампочка, настройка произведена правильно и электриче-
ская схема миноискателя исправна.
Проверка чувствительности миноискателя производится нажа-
тием кнопки «Чувствительность». При этом стрелки обоих индика-
торных приборов резко отклоняются вправо до черных рисок на
138
шкале, зеленая лампочка гаснет и загораются обе красные лампоч-
ки. Одновременно с этим прослушивается щелчок срабатывания
реле, включающего питание на электромагнит тормозного крана.
При выключении кнопки «Чувствительность» схема возвращает-
ся в исходное положение, и после выключения и повторного вклю-
чения автостопа на пульте управления загорается зеленая лам-
почка, что свидетельствует об исправности и нормальной чувстви-
тельности миноискателя.
Проверка и подготовка системы автотор.м о ж е-
н и я включает:
— проверку надежности работы компрессора и отсутствия уте-
чек воздуха в местах соединения шлангов;
— проверку работы электромагнита, открывающего тормозной
крап;
— проверку и регулировку натяжения рычагов тормозных
камер.
Критерием надежной работы компрессора и исправности мест
соединения шлангов является устойчивое сохранение при работаю-
щем двигателе автомобиля величины давления сжатого воздуха
в ресивере, регистрируемой манометром. При проверке надежности
работы компрессора и трубопроводов необходимо иметь в виду,
что поиск мин миноискателем допускается только при условии, что
давление воздуха в ресивере составляет не менее 7 ат.
Проверка надежности работы электромагнита и тормозных ка-
мер производится на стоянке и в движении.
Для проверки на стоянке необходимо при включенной схеме
миноискателя и давлении воздуха в ресивере не менее 7 ат на-
жать кнопку «Чувствительность». В этом случае должно сработать
автостопное устройство, в связи с чем педали тормоза и сцепления
должны занять положения, соответствующие выключенной муфте
сцепления и заторможенным колесам автомобиля. На пульте упра-
вления должны загореться обе красные лампочки.
Для проверки в движении настроенный миноискатель с вклю-
ченным автостопом движется со скоростью около 10 км!час по ров-
ной местности, на которой в полосе его движения укладывается
корпус мины ТМ-46 или стальной диск диаметром 30—35 см.
При исправной системе автоторможения миноискатель должен
обеспечить автоматическую остановку автомобиля в момент обна-
ружения мины. В этом случае длина тормозного пути, измеряемая
расстоянием от поискового устройства до обнаруженной мины, на-
ходящейся между поисковым устройством и передними колесами
автомобиля, не должна быть более 1 м.
В случае если тормозной путь оказывается больше 1 м, необ-
ходимо заново отрегулировать все элементы системы автотормо-
жения и вновь проверить надежность их работы.
Проверка и подготовка маркерного устройства
включает:
139
— подготовку маркерной жидкости и заправку ее в бак;
— проверку исправности трубопроводов;
— проверку исправности работы устройства для выброса
жидкости,
В качестве маркерной жидкости в летних условиях применяется
раствор фиолетовых чернил, приготавливаемый из расчета 25 г чер-
нил на 1 л воды,
В зимних условиях в качестве маркерной жидкости может при-
меняться реактив «Судан-Ш» (1 г реактива, растворенного в 60 а
бензола, развести на 600 г керосина) или любые другие красящие
вещества, растворенные в незамерзающих жидкостях (антифриз,
керосин и др.). Заправка жидкости в бак производится только при
неработающем двигателе автомобиля и открытом выпускном кла-
пане ресивера.
Проверка исправности трубопроводов и устройства для выброса
жидкости производится при работающем двигателе автомобиля и
давлении сжатого воздуха в ресивере 3—5 ат.
Для проверки необходимо открыть оба краника на концах от-
водящих трубок. Кран «Жидкость» установить в положение
«Откр.», а кран «Воздух» повернуть против часовой стрелки. При
этом должно начать работать устройство для выброса жидкости,
а жидкость будет выбрасываться через отводящие трубки на
грунт.
Проверкой исправности маркерного устройства заканчивается
подготовка миноискателя к работе.
Применение миноискателя
Командир расчета (оператор) перед проверкой дороги обязан:
— совместно с водителем перевести миноискатель в рабочее
положение;
— включить электрическую схему (при работающем двигателе
автомобиля);
— настроить миноискатель;
— в зависимости от профиля и состояния дороги (местности)
установить предельно допустимую скорость движения миноискате-
ля при поиске;
— включить автостопное устройство (выпускной клапан реси-
вера должен быть закрыт).
Убедившись в полной исправности схемы и всех узлов миноис-
кателя, командир расчета дает команду «начать поиск» и вклю-
чает маркерное устройство. Возможные неисправности схемы ми-
ноискателя и способы их устранения см. табл. 14.
Поиск мин с помощью миноискателя ДИМ может произво-
диться только при включенном автостопном устройстве и при да-
влении воздуха в ресивере не менее 7 ат.
149
Таблица 14
Возможные неисправности схемы миноискателя и спосооы их устранения
Характерные признаки Причина неисправности Способ устранения
неисправности неисправности
1. При нажатии кноп-
ки «Накал» не откло-
няется стрелка правого
индикаторного прибора
2. При включении
тумблера «Прибор» не
работает преобразова-
тель напряжения
3. При нажатии кноп-
ки «Накал» стрелка пра-
вого прибора не откло-
няется до риски
4. При нажатии кноп-
ки «Анод» стрелка ле-
вого прибора не откло-
няется
5. При нажатии кноп-
ки «Анод» стрелка ле-
вого прибора не откло-
няется до риски
6. При нажатии кноп-
ки «Чувствительность»
стрелка одного из инди-
каторных приборов не
отклоняется до риски
7. При установке пе-
реключателя «Автоком-
пенсация» в положение
«Вкл.» стрелка одного
из индикаторных прибо-
ров устанавливается на
нуль
1а Перегорел предо-
хранитель на 10 а
16. Нарушены контак-
ты на зажимах аккуму-
ляторной батареи
2а. Перегорел предо
хранитель на 10 а
26. Неисправность в
цепях кабельной развод-
ки
3. Глубокий разряд
аккумуляторной батареи
4а. Перегорел предо-
хранитель на 0,25 а
46. Неправильно со-
единены кабели в ка-
бельной колодке
5. Глубокий разряд ак-
кумуляторной батареи
6а. Неисправна лампа
соответствующего усили-
тельного блока
66 Неисправна релей-
ная лампа на выходе
усилителя
7а. Вышла из строя
одна из ламп схемы ав-
токомпеисации
76. Неисправна релей-
ная лампа на выходе со-
ответствующего усили-
теля
1а. Заменить предо-
хранитель исправным
16. Проверить и обес-
печить надежный кон-
такт на клеммах акку-
муляторной батареи
2а. Заменить предо-
хранитель исправным
26. «Прозвонить» цепи
омметром и устранить
неисправность
3 Подзаря 1ить акку-
мулятор при работе дви-
гателя на повышенных
оборотах.
При невозможности
подзаряда отправить ба-
тарею на зарядку
4а. Заменить предо-
хранитель исправным
46. Направить мино-
искатель для ремонта в
мастерскую
5. То же, что в п. 3
6а. Последовательной
заменой ламп заведомо
исправными определить
неисправную и заме-
нить ее
66. Заменить лампу
исправной
7а. Определить неис-
правную лампу и заме-
нить исправной
76. Определить неис-
правную лампу и заме-
нить исправной
141
По команде оператора (командира расчета) водитель трогает
автомобиль с места и ведет его ио разведываемому участку дороги
(местности), не превышая заданной скорости движения, не бо-
лее 10 км!час, и не допхская утыкания поискового устройства в не-
ровности грунта.
С началом поиска оператор внимательно наблюдает за работой
электрической схемы миноискателя, показаниями индикаторных
устройств на пульте управления и исправностью работы вынос-
ного поворотного устройства.
В случае автоматической остановки автомобиля прн обнаруже-
нии мины (или какого-либо постороннего металлического предме-
та) оператор:
— дает команду сапер), приданному расчету ДИМ на время
выполнения задачи по поиску мин, выйти из машины и уточнить
мпноиска гелем местоположение обнаруженного объекта;
— после выхода сапера из машины и только после того, как
водитель поставит рукоятку переключения скоростей в нейтраль-
ное положение, выключает автостопное устройство и дает команду
водителю на откат автомобиля назад.
Водитель по команде оператора откатывает автомобиль назад
строго по проверенной ранее полосе дороги (местности) на рас-
стояние 15 20 Л1.
После отката автомобитя сапер с миноискателем ИМП уточ-
няет местоположение и характер обнаруженного объекта. В это
же время оператор производит подстройку миноискателя, прове-
ряет чувствительность и вновь включает автостопное устройство.
Если в результате уточнения будет установлено, что обнару-
жена мина, дальнейшие действия расчета миноискателя ДИМ оп-
ределяются задачей и указаниями командира группы, в составе
которой действует миноискатель.
Если обнаруженным объектом является не взрывоопасный ме-
таллический предмет, командир расчета ДИМ дает команду са-
перу с миноискателем занять место в машине и продолжает поиск.
По окончании работ по поиску мин оператор обязан:
— перевести кран «Жидкость» в положение «Закр.»;
— выключить автостопное устройство;
— выключить автокомпенсацию;
— выключить электрическую схему миноискателя.
Водитель открывает выпускной клапан ресивера и в случае не-
обходимости транспортирования миноискателя на расстояние бо-
лее 15—20 км снимает привозной ремень компрессора.
Убедившись в исправности подъемного механизма и тросов,
командир расчета дает команду «начать подъем» и вместе с води-
телем одновременным вращением ручек подъемного механизма
поднимает выносное устройство на высоту 0,7—0,8 м от земли. За
фиксировав с помощью защелки и храповика выносное устройство
в этом положении, водитель снимает дополнительную раму и кре-
пит ее на правом борту автомобиля.
142
Затем, зачехлив поисковое устройство и отстопорив защелку,
командир расчета с водителем осуществляют дальнейший подъем
выносного устройства и укладывают поисковое устройство на опор-
ну ю раму.
К опорной раме поисковое устройство крепится с помощью двух
брезентовых ремней.
В этом положении миноискатель может транспортироваться по
различным дорогам со скоростью до 35 км/час.
Не допускается транспортирование миноискателя при наличии
сжатого воздуха в ресивере.
При наличии тругих неисправностей миноискатели должны на-
правляться для ремонта в мастерскую
Правила хранения миноискателя
Перед постановкой на хранение производится технический
осмотр автомобиля и миноискателя. При этом:
— удаляется пыль, грязь и ржавчина со всех поверхностей вы-
носного поворотного устройства, блоков электрической схемы и ав-
томобиля;
— проверяется надежность сочленения всех элементов кон-
струкции и отсутствие трещин, особенно в местах сварки;
— опорные колеса снимаются с выносного поворотного устрой-
ства и укладываются в кузов автомобиля;
— маркерная жидкость сливается из бака, а бак и трубопро-
воды промываются водой.
Все неисправности, обнаруженные при осмотре, устраняются до
постановки миноискателя па хранение.
Миноискатели хранятся в закрытых помещениях, где автомоби-
ли устанавливаются па колодки.
Поисковое устройство, закрытое чехлом, надежно крепится к
опорной раме ремнями.
Аккумулятор снимается с автомобиля и хранится в специаль-
ном складе в соответствии с инструкцией по уходу за аккумулято-
рами. На местах хранения миноискателей вывешиваются таблички
с указанием номеров миноискателей и фамилиями лиц, ответствен-
ных за их хранение
Контроль за техническим состоянием миноискателей, нахо-
дящихся на храпении, производится внешним осмотром и перио-
дической проверкой работоспособности электрической схемы, све-
дения о чем заносятся в формуляр миноискателя.
Периодичность осмотра и проверки работоспособности схемы:
— один раз в месяц—лицом, ответственным за хранение;
— не реже одного раза в три месяца — командиром части пли
его замести гелем по технической части.
143
ИСКАТЕЛЬ ФЕРРОМАГНИТНЫХ ТЕЛ (БОМБОИСКАТЕЛЬ) ИФТ
Бомбопскатель ИФТ представляет собой магнитометрический
прибор и предназначается для поиска находящихся в грунте и в
водоемах под водой певзорвавшихся авиабомб, артиллерийских
сиаря юв и мни, корпуса которых выполнены из ферромагнитных
материалов.
Основные тактико-технические данные
Глхбппа обнаружения авпаб< мбы ФАБ-Зи
в грунте, л/............................... До 2,2
Площа дь, проверяемая за 8 час работы, га'.
при поиске на суше ............. 0,3—0,5
при поиске под водой................... До 0,2
Предельно допустимая глубина поиска
певзорвавшихся боеприпасов иод ви-
дон, .и ............................ 15
Срок непрерывной работы с одним ком-
плектом источников тока, час . ... . 50
Постоянный расчет бомбонскаюля, чело-
век .............................. 2 (командир расчета
н оператор)
(На время работ по
поиску боеприпасов рас-
чету иридаки ся еще
4 солдата.)
Общий вес комплекта бомбонскателя
в укладочных ящиках, кг............. 190
Устройство бомбонскателя
Основными элементами конструкции бомбонскателя являются:
поисковое устройство МД; гальванометр-усилитель ГУ; пульт уп-
равления ПУ; батарейная упаковка; аккумулятор; катушка с со-
единительным кабелем.
Поисковое устройство МД (рис. 97) имеет цилиндриче-
ский корпус /, внутри которого (по торцам) жестко закреплены
две встречно включенные индукционные катушки.
Торцы корпуса поискового устройства закрыты фланцами 2, на
одном из которых размещается букса 3 герметизированного разъ-
ема, предназначенная для подключения фишки кабеля, соединяю-
щего поисковое устройство с пультом управления. В транспортном
положении букса закрывается заглушкой.
-2 I
Рис. 97. Поисковое устройство бомбонскателя ИФТ:
1 — корпус; 2 — фланцы; 3 —б}кса герметизированного разъема
144
Поисковое устройство при поиске переносится с помощью двух
брезентовых лямок с ручками, располагающимися на концах уст-
ройства.' Места расположения лямок обозначены на корпусе МД
двумя поперечными полосами черного цвета.
Вдоль корпуса для обозначения нормального положения поис-
кового устройства при поиске нанесена полоса черного цвета.
Длина поискового устройства 209 см, диаметр 20 см, вес (без
укладочного ящика) 34 кг.
Гальванометр-усилитель ГУ (рис. 98) имеет металли-
ческий разъемный корпус, внутри которого смонтированы гальва-
нометр и схема фотоэлектрического усилителя.
Рис. 98. Гальванометр-усилитель бомбонска-
теля ИФТ:
/ —бхкса подключения фишки кабеля; 2 — ручка
корректора регулировки гальванометра; 3— клеммы
для замыкания гальванометра в нерабочем поло-
жении
На передней стенке корпуса усилителя размещаются:
— букса / для подключения фишки кабеля, соединяющего
гальванометр-усилитель с пультом управления;
— ручка корректора 2, предназначенного для регулировки
гальванометра;
— две клеммы 3 с обозначением «ПУ». На одной из них (с по-
меткой «*») свободно вращается металлическая перемычка, пред-
назначенная для закорачивания клемм в нерабочем положении
гальванометра.
Внутри корпуса гальванометра-усилителя размещаются
(рис. 99):
— зеркальный гальванометр 1 с лампочкой подсвечивания в
патроне 2;
145
— оптическая светоделящая призма 3;
— два фотоэлемента 4;
— электронная лампа 6Ж1П 5.
Рис. 99. Внутреннее устройство гальванометра-усплп-
теля бомбоискателя ИФТ:
/ — зеркальный гальванометр; 2 — патрон лампочки подсвечи-
вания; 3 — оптическая светоделящая призма; 4 — фотоэлементы;
5 — электронная лампа 6Ж1П
Как в рабочем, так и в транспортном положении гальванометр-
усилитель размещается на амортизирующих прокладках в деревян-
ном укладочном ящике с открывающейся боковой дверцей.
Укладочный ящик имеет ручку и брезентовый ремень для пере-
носки.
Размеры укладочного ящика 250 X 250 Х300 мм.
Вес гальванометра-усилителя с ящиком 11 кг.
Пульт управления ПУ (рис. 100) имеет металлический
корпус со съемной крышкой, внутри которого на панели распола-
гаются:
— три клеммы 1 с пометкой «МД», предназначенные для под-
ключения кабеля от поискового устройства. Две из этих клемм
имеют пометки «*» и «=»;
— две клеммы 2 с пометкой «ГУ», предназначенные для под-
ключения кабеля от гальванометра-усилителя; одна из этих клемм
помечена знаком «*»;
— две буксы штепсельных разъемов 3, одна из которых с по-
меткой «ГУ» служит для подключения фишки кабеля от гальвано-
метра-усилителя, а вторая с пометкой «Питание» — для подклю-
чения фишки кабеля от источников тока;
146
— переключатель 4, предназначенный для включения (или вы-
ключения) схемы прибора и изменения его чувствительности; пере-
ключатель имеет шесть фиксированных положений, одно из кото-
рых— с пометкой «Выкл.» — соответствует нерабоче чу состоянию
бо.мбоискателя, а остальные пять с пометками «5», «2-», «1», «0,5*
и «0,2» соответствуют различной чувствительности прибора, при-
чем положение «0,2» соответствует наибольшей, а положение «5»
наименьшей чувствительности;
Рис. 100. Пульт управления бомбоискате.чя ИФТ:
/— клеммы подключения поискового устройства: 2 клеммы под-
ключения гальванометрл-усилшеля; 3 — буксы штепсельных разъемов:
4 — переключатель схемы прибора и изменения его чувствительности;
5 — индикаторный прибор; 6 — вольтметр; 7 — реостат регулировки
напрвжения накала; 8 — ручки регулировки начального положения
стрелки индикаторного прибора: 9 элемент 1.6-ФМЦ-У-3.2; 10—
гнездо лампочки освещения шкалы индикаторного прибора; // — ручка
реостата регулировки напряжения на лампочке освещения шкалы;
12 — клеммы подключения контрольного самопишущего прибора; 13—
кнопки проверки напряжения анодных батарей
— индикаторный стрелочный прибор 5 для визуальной фикса-
ции сигнала об обнаружении боеприпаса в грунте;
— вотьтметр 6 для контроля состояния источников питания
схемы искателя; вольтметр имеет два предела измерения — 7,5 в
и 150 в;
— реостат регулировки напряжения накала 7, обозначенный
«Рег. накала»;
— две ручки 8 регулировки начального положения стрелки ин-
дикаторного прибора. Одна из ручек (с пометкой «Грубо») служит
для грубой, а вторая (с пометкой «Точно») для точной регутиров-
ки положения стрелки;
147
— элемент 9 1,б-Ф.'Щ-У-3,2, расположенный под съемной
крышкой с обозначением «1-КС-У-З»*, для питания электрической
схемы регулировки положения стрелки на шкале индикаторного
прибора;
— закрытое крышкой гнездо 10 для включения лампочки осве-
щения шкалы индикаторного прибора при работе в ночное время
(лампочка находится в укладке с запасным имуществом);
— ручка реостата // для регулировки напряжения на лампочке
освещения шкалы;
Рис. 101. Батарейная упаковка бомбоискателя ИФТ:
1—металлический ящик; 2— батареи; 3 — клеммная па-
нель; 4 — букса подключения источников тока к пульту
управления; 5 — р}чка переноски упаковки
— две клеммы 12, обозначенные «Контр, прибор», для подклю-
чения к пульту управления (в особо важных случаях) контрольно-
го самопишущего прибора (не входящего в комплект бомбоискате-
ля, например, шлейфового осциллографа); при работе без самопи-
шущего прибора эти клеммы закорачиваются имеющейся на них
перемычкой;
— две кнопки 13 с пометками «Б|» и «Б2» для проверки на-
пряжения анодных батарей бомбоискателя.
Внутри корпуса пульта управления, под панелью, располагают-
ся трансформатор, электронная лампа 2Ж27Л и весь монтаж элек-
трической схемы пульта.
• Прежнее наименование элемента 1,6-ФМЦ-У-3,2.
148
В нерабочем положении панель пульта управления закрывается
крышкой. На боковой стенке корпуса пульта управления имеется
ручка для переноски пульта.
Для транспортировки пульт управления размешается в дере-
вянном укладочном ящике. В этом же ящике в специальном от-
секе размещается брезентовая сумка с соединительными кабелями.
Укладочный ящик имеет на боковых стенках ручки и лямки для
переноски.
Размеры пульта управления 400 X 270 X170 мм.
Размеры укладочного ящика 315 X 350 X 490 мм.
Вес пульта управления с укладочным ящиком 20 кг.
Рис. (02. Аккумуляторная батарея бомбопска-
теля НФ Г
Батарейная упаковка (рис. 101) представляет собой
металлический ящик / с откидной крышкой. Внутри ящика в гнез-
дах под зажимными планками размещаются две батареи
102-АМЦ-У-1,0 2, клеммная панель 3 для подключения батарей и
аккумулятора. Кабель для подключения аккумулятора разме-
щается под клеммной панелью.
На боковой стенке батарейной упаковки размещаются букса 4
с заглушкой для подключения источников тока с помощью кабеля
к пульту управления и ручка 5 для переноски упаковки.
Вес батарейной упаковки И кг.
Аккумуляторная батарея 5НКН-45 (рис. 102) разме-
щается в деревянной упаковке.
Вес упаковки с аккумулятором 24 кг.
149
Соединительный кабель представляет собой отрезок
экранированного двухжнльиого провода длиной 50 м в резиновой
оболочке. На одном конце кабеля имеется фишка с накидной гай-
кой для подключения кабеля к поисковому устройству. Второй ко-
нец кабеля имеет разделку из трех концов, па каждом из которых
имеется наконечник из красной меди. Два из этих концов имеют
пометки «*» и « ».
Для переноски и транспортировки кабель наматывается на ка-
тушку с вращающимся барабаном и со складывающейся ручкой —
стопором. Катушка для переноски снабжена двумя ремнями. При
транспортировке катушка с кабелем помещается в брезентовый
чехол.
Вес катушки с кабелем 22 кг.
В комплект бомбонскателя входит также запасное имущество
(ЗИП), размещающееся в металлической упаковке с откидной
крышкой (рис. 103). Комплект запасного имущества приведен в
табл. 16.
Рис 103. Запасное имущество бомбонскателя ИФТ
Принцип действия бомбонскателя
Принцип действия бомбонскателя основывается на фиксации
искажений магнитного поля Земли, вызванных ферромагнитными
корпусами невзорвавшихся боеприпасов.
При перемещении поискового устройства над находящимся в
гранте боеприпасом, имеющим ферромагнитную оболочку (напри-
мер, стальную), сначала одна катушка, а затем другая будут про-
ходить через местное искажение магнитного поля Земли. В связи
150
с этим в каждой из катушек поискового устройства будут наводить-
ся не одинаковые по величине электродвижущие силы. При этом
на выходных контактах поискового устройства возникнет сигнал,
так как разностная электродвижущая сила обеих катушек в этом
случае оказывается не равной нулю.
Этот сигнал по соединительному кабелю поступает на зеркаль-
ный гальванометр гальванометра-усилителя, откуда после усиления
в фотоэлектрическом усилителе подается на пульт управления, где
регистрируется индикаторным прибором в виде плавного отклоне-
ния стрелки сначала в одну, а затем в другую сторону от какого-то
начального се положения на шкале.
Таким образом, зарегистрировав с помощью бомбонскателя на-
личие местного искажения земного магнитного поля, вызываемого
ферромагнитным корпусом боеприпаса, представляется возможным
обнаружить и сам находящийся в грунте певзорвавшийся бое-
припас.
Подготовка бомбонскателя к работе
Установка источников гока
Для установки батарей 102-АМЦ-У-1,0 необходимо:
— открыть крышку батарейной упаковки, отвернуть винты
обеих зажимных планок и поднять планки;
— поместить обе батареи в гнезда с пометками «£|» и «Б2»',
— опустить зажимные планки и завернуть до отказа зажимные
винты;
— - у батареи в отсеке «Б,» зачистить на длину 20—25 льч концы
с пометками «—» и «4-90 в» и подключить их к имеющим такие же
пометки клеммам на клеммной панели;
— у батареи в отсеке «Б2» зачистить на длину 20—25 мм кон-
цы с пометками «—», «4-80 в» п «4-90 в» и подключить их к имею-
щим такие же пометки клеммам на клеммной панели;
— закрыть крышку батарейной упаковки.
Для установки элемента 1,6-ФМЦ-У-3,2 необходимо:
— извлечь пульт управления из укладочного ящика, установить
его на ящик и снять с пульта верхнюю крышку;
— отвернуть винты, удерживающие крышку отсека элемента на
пульте управления, и снять крышку;
— зачистить ножом до металлического блеска колпачок и дон-
ную часть элемента 1,6-ФМЦ-У-3,2;
— установить элемент в отсек и надеть пружинный контакт,
размещенный на проводе, па колпачок элемента;
— закрыть крышку отсека и завернуть зажимные винты,
— закрыть крышку пульта управления, уложить пульт в укла-
дочный ящик и закрыть крышку;
Зарядка и проверка аккумуляторной батареи 5Н КН-45 произ-
водится в соответствии с «Инструкцией по уходу и эксплуатации
щелочных аккумуляторов».
151
Сборка бомбоискателя для работы
Для сборки бомбоискателя в рабочее положение необходимо:
— установить комплект бомбоискателя на ровном сухом участ-
ке грунта размером примерно 3X3 .и; в центре этого участка рас-
положить ящики с пультом управления, гальванометром-усилите-
лем, батареями, аккумулятором и ЗИП, а ящик с поисковым уст-
ройством и катушку с соединительным кабелем отнести на 7—10 м;
— открыть крышку укладочного ящика пульта управления, из-
влечь из ящика сумку с соединительными кабелями и пульт, за-
крыть укладочный ящик;
— установить пульт управления па укладочном ящике и снять
с пульта крышку (переключатель чувствительности должен нахо-
диться в положении «Выкл.»);
— извлечь катушку с кабелем из брезентового чехла и развер-
нуть соединительный кабель так. чтобы конец его, снабженный
фишкой разъема, находился у ящика с поисковым устройством, а
конец с тремя наконечниками — у пульта управления;
— зачистить ножом наконечники и подключить концы кабеля
к клеммам на пульте управления, имеющим пометку «МД». При
этом концы кабеля с пометками « * » и «= * должны подклю-
чаться к клеммам, имеющим такпе же пометки;
— открыть крышку укладочного ящика и извлечь из него за
лямки поисковое устройство, положить его на грунт рядом
с ящиком;
— отвернуть заглушку буксы на фланце поискового устройства
и подключить к буксе фишку соединительного кабеля;
— плотно завернуть накидную гайку разъема соединительного
кабеля с помощью ключа, имеющегося па крышке ящика для поис-
кового устройства;
— уложить ключ на прежнее место, а заглушку в ящик, за-
крыть крышку укладочного ящика и перенести ящик и чехол кабеля
к месту расположения пульта управления;
— установить ящик с гальванометром-усилителем на грунт
справа от пульта управления; открыть крышку ящика гальвано-
метра-усилителя, снять заглушку с буксы на передней панели и ра-
зомкнуть перемычку на клеммах с пометкой «ПУ»;
— подключить с помощью двух соединительных кабелей галь-
ванометр-усилитель к пульту управления, для чего соединить одну
из фишек первого кабеля с буксой на панели гальванометра-усили-
теля, а вторую фишку— с буксой па пульте управления, обозначен-
ной пометкой «ГУ», и до отказа завернуть накидные гайки
разъемов; вторым кабелем, снабженным на обоих концах краспо-
медпыми контактными наконечниками. соединить клеммы гальвано-
метра-усилителя, обозначенные «ПУ», с клеммами на пульте управ-
ления, обозначенными «ГУ», при этом концы кабеля, имеющие по-
метки «*», подключить к клеммам, имеющим такие же пометки;
152
— открыть крышку батарейной упаковки, располагающейся
справа от пульта управления, и вынуть из нее кабель для подклю-
чения аккумуляторной батареи;
— открыть ящик с аккумуляторной батареей и присоединить ее
к клеммам на клеммной панели батарейной упаковки при строгом
соблюдении полярности, указанной па клеммах и концах
кабеля;
— закрыть крышки ящика аккумуляторной батареи и батарей-
ной хпаковки; при этом необходимо следить за тем, чтобы концы
соединительного кабеля проходили через предназначенные для них
пазы в крышках; батарейную упаковку установить на ящик с ЗИП;
— присоединить источники тока к пульту управления, для чего
снять заглушку с буксы па батарейной упаковке и подключить фиш-
ку соединительного кабеля к буксе; фишку на другом конце кабеля
подключить к буксе па пульте управления, имеющей пометку «Пи-
тание», завернуть до отказа накидные гайки на обоих разъемах.
Регулировка бомбоискателя
Для регулировки бомбоискателя необходимо:
— установить ручку переключателя чувствительности на пульте
управления в положение «5», что будет соответствовать включению
всей схемы бомбоискателя;
— вращением ручки «Рег. накала» по часовой стрелке устано-
вить по вольтметру напряжение накала в пределах 5—6 в (шка-
ла — 7,5 е);
— проверить напряжение анодных батарей поочередным нажа-
тием кнопок «Б|» и «Б2»; показания вольтметра по шкале 150 в
должны находиться в пределах 60—90 я;
— повернуть в'крайнее правое положение ручку регулировки
с пометкой «Грубо». Стретка индикаторного прибора должна на-
чать плавно перемещаться по шкале прибора слева направо;
— плавно вращая ручку регулировки с пометкой «Грубо» про-
тив часовой стрелки, остановить перемещение стрелки индикатор-
ного прибора в средней части шкалы (между 40-м и 60-м деле-
ниями);
— проверить работоспособность бомбоискателя, для чего под-
нести к одному из концов поискового устройства какой-либо ферро-
магнитный предмет (нож, отвертку); если при этом стрелка
индикаторного прибора плавно отклоняется от первоначального
положения по шкале, а при удалении предмета от поискового
устройства возвращается в исходное положение, бомбоискатель
исправен и работоспособен;
— установить переключатель в положение, соответствующее
выбранной рабочей чувствительноеги, и вращением ручек грубой
и точной регулировки установить стрелку индикаторного прибора
в средней части шкалы так, чтобы она достаточно устойчиво удер-
живалась в выбранном положении (не «сползала» по шкале).
153
Если после включения схемы бомбоискателя стрелка индикатор-
ного прибора не смешается с нулевого деления или, наоборот, рез-
ко отбрасывается в крайнее правое положение и ее движение не
удается остановить вращением ручек регулировки, бомбоискатель
необходимо отрегулировать с помощью корректора гальванометра-
усилителя.
Для регулировки прибора с помощью корректора необходимо:
— при включенной схеме бомбоискателя установить па пульте
управления ручку регулировки с пометкой «Грубо» в среднее по-
ложение;
— плавно вращать ручку корректора гальванометра-усилигеля
в направлении требуемого перемещения стрелки индикаторного
прибора до тех пор, пока стрелка не начнет перемещаться в этом
направлении;
— обратным вращением ручки корректора остановить стрелку
индикаторного прибора в средней части шкалы.
Последующие операции по регулировке производить в соответ-
ствии с указаниями для случая регулировки с помощью ручек «Гру-
бо» и «Точно».
Применение бомбоискателя
Расчет бомбоискателя и его обязанности. Для
работы с бомбоискателем при поиске боеприпасов на суше назна-
чается расчет в составе шести человек (номеров).
Обязанности расчета при поиске боеприпасов на суше:
№ 1—командир расчета (сержант);
№ 2 — оператор на пульте управления;
№ 3 и № 4—переноска поискового устройства при поиске;
№ 5—обозначение на местности места возникновения сиг-
нала:
№ 6 — перемещение соединительного кабеля по грунту при
поиске.
Командир расчета и оператор предварительно проходят спе-
циальную подготовку.
Остальные номера расчета назначаются из рядового состава за
2—3 дня до начала работ по поиску боеприпасов и проходят в те-
чение этого времени обучение под руководством командира
расчета.
Применение бомбоискателя для поиска на суше
Поиск боеприпасов производится в следующем порядке
(рис. 104):
1 ) командир расчета с третьим, четвертым и пятым номерами
отмечают на проверяемой местности участок размером не более
30x30 м и производят его разбивку (вехами, флажками и т. п.) па
полосы шириной 1 м, параллельные одной из сторон участка;
2 ) оператор, разместив пульт управления па удалении 9—10м
от границы проверяемого участка, подготавливает с шестым номе-
154
ром расчета бомбоискатель к работе, устанавливая заданную
командиром расчета чхвствительность прибора;
3 ) по команде командира «по местам» расчет располагается:
— оператор — за пультом управления;
— третий и четвертый номера — с поисковым устройством у
начала первой полосы;
Условные обо
___ Проходы на
___местности
V -Вехи
е -Флажки
@ -номер расчета
5 -Номер прохода
Местоположение МЛ
перед началом поиска
сэ, -МестоположениеМД
' перед поверкой вто-
рого прохода
знач ения
МД-Магнитнцй дат-
чик (поисковое
устройство)
Пу-Пульт управления
Гу- Гальеаноллвтр-
усилитель
Б-Ящик с батареями
4 - Аккумулятор
Рис. 104. Порядок поиска боеприпасов на местности
(с^ше) бомбопскятелем ИФТ
— пятый номер — на удалении 1 —1,5 м от головной части по-
искового устройства, имея при себе запас флажков для обозначе-
ния места возникновения сигнала па местности;
— шестой номер — в 5—6 м позади поискового устройства, под-
держивая соединительный кабель в руках;
4 ) командир расчета выбирает место так, чтобы было удобно
наблюдать за работой всего расчета;
5 ) по команде командира расчета «приготовиться» третий
и четвертый номера поднимают за лямки поисковое устройство.
155
Оператор производит окончательную регулировку бомбонскателя,
добиваясь устойчивого положения стрелки индикаторного прибора
на одном из средних делений шкалы, после чего подает команду
третьему и четвертому номерам «вперед» и внимательно наблюдает
за показаниями индикаторного прибора;
— третий и четвертый номера по команде оператора «вперед»
начинают движение, плавно перемещая поисковое устройство со
скоростью около I м/сек, без толчков и качки так, чтобы оно рас-
полагалось параллельно поверхности грунта на расстоянии 20 см.
Рис. 105. Основной способ переноски поискового устройства бомбопска-
те.тя 11ФТ
Продольная черпая черта па корпусе поискового устройства дол-
жна быть обращена вверх (рис. 105);
— пятый и шестой номера двигаются за поисковым устройст-
вом на указанных ранее расстояниях;
— в момент возникновения сигнала (первое максимальное от-
клонение стрелки индикаторного прибора) оператор подает коман-
ду «есть», по которой третий, четвертый и шестой номера останав-
ливаются, а пятый отмечает флажком на местности положение пе-
реднего (головного) конца поискового устройства.
Для уточнения местоположения обнаруженного боеприпаса про-
изводится проход с поисковым устройством в направлении, перпен-
дикулярном тому, в котором совершался первый проход, и прохо-
дящем через место, где был зафиксирован первичный сигнал.
156
Дальнейшие действия расчета бомбонскателя после уточнения
положения обнаруженного боеприпаса определяются задачей н
указаниями командира группы, в составе которой действует рас-
чет с бомбопскателем.
Если в процессе поиска боеприпасов на местности будет уста-
новлено, что обследуемая местность сильно засорена мелкими
иевзрывоопаснымп ферромагнитными предметами (осколками), до-
пускается для уменьшения числа ложных сигналов переноска поис-
кового устройства третьим и четвертым номерами в положении «на
бедро» (рис. 106) пли в положении «на плечо» (рис. 107). При этом
необходимо учитывать, что в связи с увеличением расстояния от
поверхности грунта до поискового устройства глубина обнаружения
боеприпасов в грунте с помощью бомбонскателя уменьшается.
В связи с этим при значительном засорении участка местности
осколками целесообразно перед началом поиска произвести про-
верку участка с помощью индукционных миноискателей и удалить
обнаруженные при этом ферромагнитные предметы из грунта.
При поиске боеприпасов третий, четвертый п пятый номера рас-
чета должны работать в резиновых сапогах (зимой — в валенках)
н комбинезонах, пе имеющих ферромагнитных предметов (желез-
ных пуговиц, пряжек и т. п ). Металлические предметы (ножи, порт-
сигары и т. п.) должны быть удалены из карманов одежды.
Оператор на пульте управления должен зпать, что мелкие фер-
ромагнитные предметы (осколки), располагающиеся на поверх-
ности или па небольшой глубине в грунте, вызывают появление
сигнала на пульте управления в виде кратковременных резких
отбросов стрелки индикаторного прибора с некоторым интервалом
между этими бросками.
При достаточной натренированности оператор может отличить
эти сигналы от сигналов, вызываемых находящимися в грунте бое-
припасами.
При переноске поискового устройства по обследуемому участку
местности на пульте управления могут иногда возникать плавные
с небольшой амптитудой колебания стрелки индикаторного при-
бора, совершающиеся ритмично в такт с шагами солдат, перенося-
щих поисковое устройство. Поскольку величина этих колебаний
при правильной (плавной) переноске поискового устройства доста-
точно мала, а отклонения стрелки имеют, как правило, односторон-
ний характер, они отличаются оператором от сигнала, вызываемого
боеприпасом.
Стрелка индикаторного прибора в процессе поиска может мед-
ленно «сползать» от первоначально выбранного положения в ту
или другую сторону по шкале прибора.
Для устранения «сползания» стрелки оператор дотжен периоди-
чески производить подрегулировку бомбонскателя, приостанавли-
вая па это время переноску поискового устройства по обследуе-
мому участку местности.
8—758
157
Рис. 100. Переноска поискового устройства бомбоискателя ИФТ в положе-
нии «на бедро»
Рис. 107. Переноска поискового устройства бомбоискателя ИФТ в положении
«на плечо»
158
При поиске категорически запрещается хождение в месте рас-
положения гальванометра-усилителя и пульта управления, так как
даже небольшие сотрясения грунта в этом месте могут повлечь за
собой появление ложного сигнала, аналогичного сигналу от бое-
припаса.
В дождливую погоду и при снегопаде пульт управления и галь-
ванометр-усилитель размещаются в палатке, так как попадание
влаги на контакты, расположенные па панелях пульта управления
и гальванометра-усилптеля, нарушает нормальную работу схемы
бомбоискателя из-за резкого возрастания «сползания» стрелки ин-
дикаторного прибора.
Применение бомбоискателя для поиска
под водой
Поиск певзорвавши.хся боеприпасов, находящихся под водой,
в летних условиях производится:
— на участках водоемов, вблизи берега имеющих глубину не
более 1,0—1,2 м,— в таком же порядке, как и на суше; поисковое
устройство переносится третьим и четвертым номерами расчета
вброд, а пульт управления, гальванометр-усилитель и источники
тока располагаются па берегу;
— на участках водоемов,
вблизи берега имеющих глубину
более 1,2 ж,— так же, как и па
суше, причем поисковое устрой-
ство в этом случае перемещается
в воде с помощью плавсредства;
— на участках водоемов, уда-
ленных от берега, пульт управле-
ния, гальванометр-усилитель и
источники тока размещаются па
том же плавсредстве (пароме), с
помощью которого перемещается
под водой поисковое устройство.
Поисковое устройство бомбо-
искателя в воде обладает поло-
жительной плавучестью, в связи
с чем для погружения в воду его
необходимо загружать дополни-
тельным балластом в 30—35 кг.
не имеющим каких-либо ферро-
магнитных деталей.
Паром для перемещения по
искового устройства под водой
собирается из табельных или
подручных средств, не содержа-
Рис. 108. Схема размещения бом-
боискателя ИФТ. номеров расчета
и гребцов на пароме:
/ — командир расчета; 2 — оператор; 3,
4 —регулируют глубину погружения
поискового устройства; 5 — фиксирует
место сигнала на воде буем: 6 — про-
меряет глубину водоема; 7 — гребцы;
8 — запас буев; 9 — направление дви-
жения парома при поиске; ПУ—
пульт управления; ГУ — гал<ванометр-
усилитель; Б — батареи
ь*
159
щих ферромагнитных деталей, и должен допускать размещение на
нем расчета с бомбоискателем и 4—6 человек гребцов.
Примерная схема размещения бомбоискателя, номеров расчета
и гребцов на пароме приведена на рис. 108.
Расчет бомбоискатетя, состоящий как и при поиске на суше из
6 человек, выполняет в этом случае следующие обязанности:
№ 1 — командир расчета (сержант);
№ 2 — оператор на пульте управтения;
№ 3 и № 4 — регулировка глубины погружения поискового уст-
ройства в воду;
№ 5 — отметка на воде с помощью буйков места возникновения
сигнала;
№ 6 — измерение глубины обследуемого водоема.
Разбивка участка на полосы шириной 2 м производится четко
различимыми на воде буями.
Закончив разбивку, командир расчета подает команду «по ме-
стам». По этой команде расчет и гребцы занимают свои места
(рис. 108). Затем паром выводится к верхней (по течению) границе
участка (гребцами или па буксире) и свободно спускается по раз-
меченному проходу. В момент пересечения носовой частью парома
верхней границы участка командир расчета подает команду «при-
ступить к поиску». По этой команде:
— оператор, подготовивший заранее бомбоискатель к работе,
внимательно слетит за показаниями индикаторного прибора;
— шестой помер измеряет глубину водоема и докладывает ре-
зультаты измерений;
— третий и четвертый номера при необходимости одновременно
и плавно изменяют глубину погружения поискового устройства
в воду в соответствии с глубиной.
При возникновении сигнала оператор на пульте управления по-
дает команду «есть». Пятый номер по этой команде сбрасывает
буек в воду у головной части поискового устройства.
Уточнение местоположения обнаруженных боеприпасов в грунте
подводой производится водолазами путем осмотра и зондирования
грунта щупами в районе расположения буйка.
Поиск невзорвавшихся боеприпасов, находящихся под водой,
в зимних условиях производится:
— на водоемах глубиной 1,0—1,2 м— с поверхности льда без
погружения поискового устройства в воду, как и на суше;
— па водоемах глубиной ботее 1,2 м— с погружением поиско-
вого устройства в воду через проделанные во льду полыньи и пере-
мещением его под водой у поверхности дна с помощью веревки,
перебрасываемой через блоки на деревянных стойках.
Для поиска боеприпасов с погружением поискового устройства
в воду, под лед на льду размечается участок размерами примерно
20X30 м и по двум противоположным сторонам его прорезаются
полыньи, достаточные для прописка поискового устройства под лед.
160
В прорезанные полыньи опускаются до дна две деревянные
стойки (по одной с каждой стороны), на нижних концах которых
закрепляются блоки из неферромагнитного материала (дюралюми-
ния). Поисковое устройство прикрепляется петлями к веревке, пе-
реброшенной через блоки, оба конца которой выводятся на поверх-
ность льда па границах участка. С помощью этой веревки поиско-
вое устройство перемещается третьим и четвертым номерами
расчета от одной границы участка к другой (перетягиванием).
Место возникновения сигнала фиксируется па поверхности льда
исходя из длины выбранного из воды конца веревки, с помощью
которой перемещается поисковое устройство.
В остальном обязанности членов расчета и работа с бомбоиска-
телем сохраняются такими же, как и при поиске на суше.
При поиске певзорвавшихся боеприпасов на суше и под водой
категорически запрещается:
— работать с бомбоискателем в грозу;
— ставить грузы или садиться па поисковое устройство.
При переноске н транспортировке необходимо тщательно обере-
гать поисковое устройство и в особенности гальванометр-усилитель
от резких толчков и ударов.
Во всех случаях работы, переноски и перевозки ящик гальвано-
метра-усилителя должен располагаться крышкой (с пометкой
«верх») вверх.
При работе с бомбоискателем поисковое устройство при опуска-
нии его на землю всегда должно опираться на грунт только флан-
цами.
Перед свертыванием бомбоискателя в транспортное положение
необходимо:
— поставить переключатель чувствительности в положение
«Выкл,»;
— протереть от пыли и влаги соединительный кабель и все
укладки узлов, входящих в комплект прибора;
— клеммы гальванометра-усилителя с пометкой «ПУ» замкнуть
накоротко с помощью имеющейся на них перемычки.
Разборка бомбоискателя производится в порядке, обратном
изложенному в разделе «Сборка бомбоискателя для работы».
Хранение бомбоискателей
Бомбоискатели в складских условиях хранятся в сухих отапли-
ваемых помещениях, на стеллажах, при температуре пе ниже 4-10°
и влажности воздуха не выше 85%.
При длительном складском хранении бомбоискатели ставятся на
консервацию, для чего из них извлекаются источники тока, а все
окрашенные части приборов промываются и протираются на-
сухо.
Аккумуляторы хранятся на специальном складе в соответствии
161
с «Инструкцией по уходу и эксплуатации щелочных аккумуля-
торов».
Техническое обслуживание бомбонскателеп, находящихся на
консервации, проводится один раз в два месяца. При этом произво-
дится тщательный наружный осмотр всех элементов конструкции
бомбонскателей п проверяется их работоспособность (возможность
регулировки). В случае обнаружения коррозии металла поврежден-
ные места зачитаются и окрашиваются.
Бомбонскатели, в которых обнаруживаются неисправности элек-
трической схемы, отправляются в ремонт.
Бомбонскатели хранятся в своих укладочных ящиках без источ-
ников тока на стеллажах или па деревянных подкладках.
В полевых условиях бомбонскатели укладываются для хране-
ния в сухом месте на деревянные подкладки и тщательно укры-
ваются от пыли, дождя и снега.
Бомбонскатели подвергаются периодическому осмотру и про-
верке исправности:
— находящиеся на храпении — не реже одного раза в месяц;
— находящиеся в эксплуатация — не реже одного раза в не-
делю.
Возможные неисправности бомбоискателя и способы их устра-
нения указаны в табл. 15.
Таблица 15
Возможные неисправности бомбоискателя и способы их устранения
Характерные признаки неисправности Причина неисправности Способ устранения неисправности
1 Стрелка индикатор- 1а. Гальванометр-уси- 1в. Установить гальва-
кого прибора не сдвн- литель установлен на не- нометр-уенлитель на
гается из левого крайне- ровный грунт ровный грунт
го положения на шкале 16. Рамка гальваноме- тра далеко отошла от своего нормального по- ложения 16. Ввести стрелку при- бора в пределы шкалы регулировкой с помощью корректора гальваномет- ра-усилителя
2. Стрелка индикатор- 2. Неисправна цепь 2. Устранить ненсправ-
ного прибора не выходит электрической регулиров- ность в цепи электриче-
из левого крайнего или ки положения стрелки ской регулировки поло-
резко уходит в правое крайнее положение на шкале (оборван провод в чет- вертой секции переклю- чателя, ослабла нижняя контактная пружина или слетел колпачок с эле- мента 1,6-ФМЦ-У-3,2) жения стрелки
3. Стрелка индикатор- За. Электронная лампа За. Заменить лампу
ного прибора не доходит до конца шкалы 2Ж27Л в пульте управ- ления потеряла эмиссию 2Ж27Л исправной
162
Продолжение
Характерные признаки неисправности Причина неисправности Способ устранения неисправности
36. Разряжены источ-
ники тока
4. Большое «сполза-
ние» стрелки индикатор-
ного прибора
5. Стрелка индикатор-
ного прибора совершает
ритмические колебания
от одного края шкалы
до другого
6. При исправной схе-
ме и нормальных по на-
пряжению источниках
тока бомбоискатель не
работает
7. Отсутствует анодное
напряжение на лампах
4а. Плохие контакты в
цепи поискового устрой-
ства и гальванометра-
усилителя (загрязнены
красно-медные наконеч-
ники)
16. Разрядился эле-
мент 1.6-ФМЦ-У-3.2
5. Неисправна цепь
включения поискового
устройства (оборван
красно-меднын наконеч-
ник в цепи поискового
устройства, обрыв в ка-
беле поискового устрой-
ства. обрыв в схеме
пульта у клемм под-
ключения поискового
устройства и т. п.)
6а. Неисправны э дек-
тронные дампы 6Ж1П,
2Ж27Л или фотоэлемен-
ты
66. Неисправна лампа
подсветки гальваномет-
ра (нет светового пятна
на экране гальваномет-
ра-усилителя)
7. Обрыв в цепях ис-
точников питания (неис-
правны кабели или об-
рыв в проводниках схе-
мы)
36. Заменить батареи
и элемент.
Зарядить аккумулятор
4а. Проверить надеж-
ность присоединения по-
искового устройства и
гальванометра - усилите-
ля.
Зачистить красно-мед-
ные контакты
46. Заменить элемент
на пульте управления
5. Проверить омме-
тром исправность соеди-
нительного кабеля по-
искового устройства.
Проверить цепи поис-
кового устройства в
пульте управления.
Устранять обнаружен-
ные обрывы
6а. Заменить лампы
или фотоэлементы ис-
правными
66. Заменить лампу
подсветки гальванометра
и отрегулировать гальва-
нометр
7. Проверить омме-
тром кабели питания,
контакты разъемов и
цепи питания схемы
При наличии других неисправностей бомбонскатели должны на-
правляться для ремонта в мастерскую.
Комплект бомбоискателя указан в табл. 16.
163
Таблица 16
Комплект бомбонскателя
(комплект № 69)
№ по пор. Нанменованне предметов Единица измерения Количество
1 Магнитный датчик МД (укладка № 1) комплект 1
2 Пульт управления (укладка № 2) > 1
3 I альванометр-уснлнтель (укладка № 3) > 1
Принадлежности
4 Катушка с кабелем в чехле (укладка № 7) комплект 1
5 Палатка HIT. 1
6 Аккумулятор 5НКН-45 (укладка № 5) 1
7 Батарея анодная 102 ХЛЩ-У 1.0 (укладка № 4) » 2
8 Элемент гальванический 1,6-ФМЦ-У-3,2 > 1
9 Ящик укладочный > 7
Запасные части
10 Фотоэлемент СЦВ-3 шт. 2
11 Лампа электронная 2Ж27Л > О
12 Лампа электронная 6Ж1П > 2
13 Лампа переносная > 2
14 Лампа накаливания МН 15 > 2
15 Лампа накаливания СП 78 > 4
16 Отвертки разные > 4
17 Нож монтерский » 1
18 Кабель соединительный > 3
19 Зажим »
20 Наконечники разные > 4
Техническая документация
21 Эксплуатационная документация: Техническое описание искателя ИФТ 1
Служебный формуляр — 1
Инструкция налаживания и испытания иска- теля ИФТ — 1
Схема функциональная — 1
Форма протокола испытаний — 1
Схема электромонтажная пульта управления — 1
Схема принципиальная пульта управления — 1
Схема электромонтажная блока магнитного — 1
датчика 1
Паспорт (формуляр) фотоэлектрического —
усилителя Ф-11
Описание и правила пользования фотоэлек- трическим усилителем 1
164
ГЛАВА 5
ИНЖЕНЕРНЫЙ ТРОСОМЕТ ИТБ-2
Тросомет ПТБ-2 предназначается для переброски и заанкерива-
ния троса с целью подачи удлиненных зарядов на минное поле при
проделывании проходов или подачи на противоположный берег
рабочего троса при наведении переправ через реки и другие пре-
пятствия.
Тросометом может быть переброшена одна пить троса диамет-
ром до 10 ЛМ1 или две нити троса диаметром 6,2—7,7 мм с блоком.
Основные тактико-технические данные
Размеры пускового станка
(в сложенном виде), мм........................ 2810X400X180
Вес пускового станка, кг..................... 57
Диаметр кассеты для троса, л/.и.............. 1340
Высота кассеты для троса, мм....................... 450
Вес кассеты с тросом, кг'.
диаметром 10 мм ................................ 240
диаметром 6,2 мм................................ 170
Дальность метания снаряда при угле возвышения
станка 50° с тросом,
диаметром 6,2 мм в две нити............. 300—380
диаметром 7,7 мм в одну iiiiti......... 350—460
диаметром 7,7 мм в две нити............ 280—320
диаметром 10 мм в одну нить........... 290—350
Боковые отклонения снаряда от директрисы
стрельбы в процентах фактической дальности
полета снаряда............................... 10%
Сила заанкеривания снаряда тросомета (допускае-
мое усилие на блок снаряда в горизонтальной
плоскости), т:
в суглинистом мерзлом rpjine.............. Свыше 5
в суглинистом грунте...................... 3—5
в песчаном грунте......................... 1.5—4
в речном песке............................ 1.2—2,2
Время, потребное на укладку троса расчетом в со-
ставе 2—3 человек, мин....................... 40—60
Время, потребное на установку тросомета на огне-
вой позиции с подноской его па расстояние
100—200 м отделением в составе 7 человек,
мин.......................................... 15—25
165
Устройство тросомета
Тросомет ПТБ-2 состоит из пускового станка, снаряда с двумя
цепями (большой и малой), кассеты для троса, катушки для троса
со станком к ней и блока.
Пусковой станок (рис. 109) состоит из направляющей 1,
двуноги 2, опорной плиты 3, контактной колодки 4 и прицела 5.
Направляющая 1 выполнена из швеллера, полки которого со-
единены при помощи сварки уголками. В направляющей вырезан
продольный ведущий паз, по которому двигаются штифты снаряда;
паз имеет два окна (уширения) для прохода головок штифтов сна-
ряда прн заряжании.
Направляющая имеет откидной болт 6 с гайкой, предназначен-
ный для крепления опорной плиты к направляющей в транспорт-
ном положении, защелку 7, удерживающую снаряд в направляю-
щей в исходном положении, ограничитель 18 для упора снаряда и
шаровую пяту 14, которой направляющая упирается в опорную
плиту.
Двунога состоит из кронштейна 8, двух корпусов с выдвижными
ногами 9 в них н осп 10, закрепленной в кронштейне, который бол-
том 11 с гайкой соединяется с направляющей станка. В корпусах
ног вмонтированы шестерни 12, при помощи которых осущест-
вляется изменение длины ног двуноги. Вращение шестерни произ-
водится вручную при помощи рычага 13. Шестерня стопорится в
нужном положении вводом зуба рычага в один из пазов.
Опорная плита 3 изготовлена из стального листа с отогнутыми
вниз сошниками. К ней приварены подпятник 15 н две серьги 16.
Сошники способствуют надежному сцеплению плиты с грунтом, а
на подпятник опирается шаровая пята 14 направляющей ставка.
Контактная колодка прикреплена к направляющей четырьмя
винтами. В колодке имеются два контактных гнезда для штепсель-
ной вилки, к которой подсоединяется двужильный саперный про-
вод. Очно из контактных гнезд соединено через контактную ко-
лодку с массой пускового станка и снаряда. Второе гнездо соеди-
нено с двумя пружинными контактами, которые прикасаются
к головкам свечей снаряда, при установке его па пусковом станке.
Оптический прицел МПМ-44 устанавливается па держатель/7,
который прикреплен к направляющей станка. Прицел служит для
установки станка в нужном направлении. Каждому станку при-
дается орудийный квадрант или специальное угломерное устрой-
ство, предназначенные для установки станка на необходимый угол
возвышения.
При хранении и перевозке станок складывается и помещается
в деревянный ящик.
Снаряд тросомета (рис. 110) предназначен для пере-
броски троса и закрепления его в грунте. Он состоит из реактивного
двигателя 1, головной части 2, механизма расцепления 3 и стаби-
лизатора 6. В комплект снаряда входят две цепи — большая
166
Рис. 109. Пусковой станок:
/ — направляющая; 2 — двунога; 3 — опорная плнта; 4— контактная колодка; 5 —прицел; 6 — откидной болт с гайкой; 7 — за-
щелка; й — кронштейн; 9 —выдвижные ноги; 10 — ось двуноги; // — болт; 12 — шестерня; 13 — ры iar с ручкой; /-/ — шаровая пята;
13 — подпятник; lb — серьги; /7 —держатель прицела; Щ — ограничитель
167
Рис. ПО. Снаряд тросомета:
общий вид; б — головная часть снаряда с раскрытыми лапами; /-реактивный двигатель; ’ — головная часть;
механизм расцепления; 4 — камера; 5 — сопловой блок; 6 — стабилизатор; 7 труба камеры; 8 переходник;
9 штифты; /0—рым, // свечи; /2— лапы снаряда; /2 — шпилька; Н — пружинные кольца
/457-/463
168
I
I
и малая, скрепленные между собой соединительной косынкой с от-
верстием тля крепления к пей троса
Реактивный двигатель предназначен для сообщения снаряду
поступательного движения и состоит из камеры 4, соплового бло-
ка 5 с решеткой и порохового заряда.
Камера представляет собой трубу 7, закрытую приваренным
к ней переходником 8.
На двигателе имеются два штифта 9, которыми снаряд ведется
по пазу направляющей станка, и рым 10, к которому посредством
большой цепи присоединяется конец метаемого троса.
В передней части камеры имеются два радиальных резьбовых
отверстия, в которые ввернуты свечи 11.
Сопловой блок имеет восемь сопловых отверстий, расположен-
ных ио окружности па расстоянии 30 мм от центра, н одно цен-
тральное отверстие.
Заряд двигателя состоит из одной пороховой шашки весом
4,5 кг и воспламенителя из крупнозернистого дымного пороха, за-
ключенного в герметичный алюминиевый футляр. Зажигание вос-
пламенителя осуществляется при помощи свечей 11, в которые
вставлены пиропатроны ПП-9.
Головная часть предназначена для заанкеривания снаряда в
грунте и имеет две пары лап 12. Лапы закреплены шарнирно и
прижимаются к телу головной части снаряда пружинными коль-
цами 14. При входе снаряда в грунт кольца сходят с лап и лапы
раскрываются, обеспечивая этим значительное увеличение силы за-
анкеривания.
Механизм расцепления 3 предназначен для отсоединения малой
цепи от хвостовой части снаряда во время его полета и включения
в работу большой цепи, прикрепленной к рыму 10.
Перемещение места крепления троса улучшает стабилизацию
снаряда в полете и способствует лучшему заанкериванию снаряда,
увеличивая угол входа его в грунт.
Механизм расцепления представляет собой металлический ста-
кан, внутри которого размещены ударник и запал, состоящий из
капсюля-воспламенителя, пиротехнического замедлителя на 3—
4 сек и капсюля-детонатора № 8. К стакану при помощи шпиль-
ки 13 прикрепляется малая цепь.
Кассета (рис. 111) предназначается для размещения в ней
метаемого троса; она обеспечивает плавное выбирание троса сна-
рядом при выстреле. Кассета состоит из четырех трубчатых ко-
лец 1, 25 штырей 2 и 25 пальцев 3, соединяющих кольца между
собой.
Кассета снабжена подставкой 4, при помощи которой она
устанавливается на позиции под требуемым углом к гори-
зонту.
Укладка троса в кассету показана на рис. 112. В транспортном
положении трос крепится к кассете проволокой, как показано
169
Рис. 111. Кассета для троса:
кольцо; 2 — штыри: 3 — пальцы; 4 —, подставка;
5 — трубки
I — трубчатое
170
Укладка провой кассеты
Рис. 112. Схема укладки троса в кассету:
а __ укЛадка восьмерками через восемь штырей по часовой стрелке: и — укладка па два
штыря через 5, б, 7 и т. д. штырей против часовой стрелки; в — укладка по кругу про-
тив часовой стрелки; г — укладка бухтой внутри штырей против часовой стрелки;
а' — укладка восьмерками через восемь штырей против часовой стрелки, б' — укладка на
два штыря через 5, 6, 7 и т. д. штырей по часовой стрелке; в' — укладка по кругу по
часовой стрелке; г' — укладка бухтой внутри штырей по часовой стрелке
Рис. 113. Крепление троса в кассете:
/ — трубка; 2 —•_ вязальная проволока
парис. 113. Сначала трос укладывается восьмерками (схема а) на
штыри в последовательности 25—1, 10—11, 2—1, 11—12, 3—2,
12—13, 4—3, 13—14, 5—4, 14—15 и т. д. После укладки таким об-
разом троса, указанной в таблице, трос далее укладывается
171
треугольником (схема б), а потом по кругу (схема в) и, наконец,
бухтой внутри штырей (схема г).
Порядок укладки троса в кассету для метания одной нити при-
веден в табл. 17.
Таблица 17
Порядок укладки одной нити троса для метания
Трос Общая длина. ч Количество укладываемою троса, .ч
по схеме а по схеме б по схеме 0 по схеме г
0 9,9 ял 500 400 60 20 20
0 7,7 мм 550 450 60 20 20
Порядок укладки троса в кассеты для метания двух нитей при-
веден в табл. 18.
Сочленение концов тросов с помощью крюков производится
после установки кассет на позиции.
Таблица 18
Порядок укладки двух нитей троса для метания
Грос Укладка Общая длина, .4 Количество укладываемого троса, м
по схемам рис- ИЗ
а 6 в г а' б' 0' г'
Правая 550 420 60 20 50
0 7,7 л/.и Левая 550 — — — — 420 60 20 50
Правая 650 520 60 20 50 — ——
Л/Л/ Левая 650 — — — — 520 60 20 50
П р и м е ч а и и е.
чается от указанной
по схемам а и а'.
При использовании троса, общая длина которого отлн-
в таблице, может изменяться только длина намотки
Катушка со станком (рис. 114) предназначается для на-
мотки троса и состоит из боковых стенок 1, втулки 2, кожуха 3,
шпильки 7 и грубы 5.
172
Для удобства наматывания и сматывания троса катушка наде-
вается на станок, который состоит из трубчатого остова 6, рукоят-
ки 7 н оси 8 с упором 9. Рукоятка закрепляется на квадратном
конце оси посредством стопорного винта, а упор — при помощи за-
щелки.
Блок применяется при метании двух нитей троса и предназна-
чается для перетягивания одной нити троса путем приложения уси-
лия к другой нити
Трос, входящий в комплект тросомета, на обоих концах имеет
коуши, к которым прикреплены крюки для быстрого сращивания
концов троса.
Действие тросомета
При подключении источника тока ток поступает через контакт-
ную колодку на пиропатроны снаряда и воспламеняет их. Горение
от пиропатронов передается воспламенителю порохового заряда,
который зажигает пороховую шашку. Снаряд под действием норо-
173
ховых газов выходит из направляющей пускового станка. При по-
вышении давления в камере двигателя ударник механизма расцеп-
ления накалывает капсюль-воспламенитель и приводит к сраба-
тыванию замедлитель, а в полете снаряда по истечении 3—4 сек
взрывается капсюль-детонатор, который перебивает стакан меха-
низма расцепления и таким образом перемещает крепление троса
от хвостовой части к рыму снаряда. При падении на землю снаряд
входит в грунт и тем самым обеспечивает надежное заанкеривание
конца троса.
Применение тросомета
Для метания троса подготавливается пусковая площадка раз-
мером 20x20 -и или отрывается тросометнып окоп с укрытием для
расчета и площадкой для раскладки троса. Окоп для тросомета
показан на рис. 115. Окоп для кассеты с тросом показан на
рис. НО.
Рис. 116. Окоп для кассеты
Для подготовки тросомета к действию необходимо:
установить пусковой станок на площадке (в окопе) так,
чтобы угол возвышения составлял 50—60°; угол возвышения уста-
навливается при помощи угломера путем изменения длины ног iHa-
правляющей станка; наводка станка на заданную цель произво-
дится при помощи оптического прицела путем передвижения на-
правляющей по оси двуноги;
— присоединить малую цепь к станку механизма расцепления
с помощью шпильки;
174
— вложить снаряд в пусковой станок, для чего оттянуть за-
щелку, подвести снаряд под направляющую пускового станка и
поставить его па ограничитель; затем головки штифтов ввести
в окна паза в направляющей станка и, подав снаряд вперед на
100—200 мм, вновь плавно опустить его на защелку;
— произвести укладку троса в кассеты, если это не было сде-
лано заранее;
— установить кассету нижним кольцом па подставку так, чтобы
угол наклона кассеты составлял 35°;
— уложить трос на земле согласно одной из схем, приведенных
на рис. 117;
— присоединить большую цепь крюком, имеющимся па ее
конце, к рыму снаряда и трос к косынке монтажного средства,
при метании двух пиген троса сначала он заводится в блок, а за-
тем крюк блока соединяется с косынкой монтажного средства;
— проложить двухжильпый саперный провод от тросомета
к пусковой станции и присоединить штепсельную вилку к концам
проводов у тросомета;
— вставить штепсельную вилку в гнезда контактной колодки
пускового станка; штепсельная вилка вставляется одним из номе-
ров расчета по окончании всех работ, остальные номера удаляются
от тросомета в укрытие или на безопасное расстояние (30 л1). Пе-
ред вставлением штепсельной вилки необходимо убедиться, что
магистральный провод не подсоединен к источнику электрического
тока;
— произвести выстрел (запуск снаряда тросомета) с пусковой
станции при помощи подрывной машинки, сухой анодной батареи
или аккумулятора.
После производства выстрела трос используется в соответствии
с поставленной задачей.
Расчет и действия его на пусковой позиции
Тросомет обслуживается расчетом в составе 7 человек (коман-
дир и шесть номеров расчета).
Командир расчета выбирает пусковую позицию, проверяет пра-
вильность установки и наводки тросомета, правильность укладки
троса и руководит пуском снаряда, выполняя команду старшего
начальника.
Номера первый и второй (наводчик и помощник наводчика)
устанавливают пусковой станок, наводят тросомет по заданному
направлению, подсоединяют конец троса или блоковое устройство
к рыму снаряда, прокладывают провода к пусковой станции и по
команде командира расчета подключают источник тока к пусковой
линии.
Номера третий и шестой (укладчики троса) укладывают трос
в кассеты, устанавливают кассеты на пусковой позиции и раскла-
дывают трос зигзагом.
175
a — для метання двух нитей троса; б—для метания одной нити троса; / — пусковой
станок; 2 — снаряд, J— трос; 4 — цепь; 5 — механизм расцепления; б — кассета с тросом;
7 — блок; 8 — направляющие колья
176
При необходимости отрывки окопа первый и второй номера от-
рывают окоп для тросомета, третий — шестой номера отрывают
окопы для кассет с тросом.
Комплектация и хранение тросомета
(комплект № 79)
В комплект тросомета входят:
Станок пусковой......................................... 1
Прицел МПМ-44 или МП-11 .... 1
Снаряд 11Г15-2 с механизмом расцепления.................12
Монтажные средства с блоками........................... С>
Монтажные средства без блоков.......................... <>
Кассеты для троса....................................... I
Капшка с тросом диаметром 6,2 и и, длиной • 50 и..... 1
Катушка с тросом диаметром 7,7 м.и, длиной 550 .и.... 1
Катушка с тросом диаметром 9,9 .«.и, длиной 500 м..... 2
Станок катмпкп . 1
Источник электрического тока и спаренный провод в комплект
не входят и берутся из табельного имущества.
Тросомет должен .храниться в закрытых складских помеще-
ниях. Допускается временное его хранение в полевых условиях в
штабелях, уложенных на настил. Штабель должен быть покрыт
брезентом.
Снаряды и пусковой стапок перевозятся только в укупорке.
Трос хранится и перевозится намотанным на катушки.
Время фиксирования
Начало 1 ч 25 .мин
Конец 2 ч 00 мин
КАРТОЧКА ФИКСАЦИИ
(Пример за
Точка базы Точки контура минного поля н ориентиры Магнит- ный азимут Отчет по угломер- ному лимбу Угол при т. «А», равный отсчету по угломерному лимбу । Угол при т. <ь.В», равный 60-00 минус отсчет по угломерному лпмбу Сумма углов при базе А+В=М Синусы углов
А в М
А В 1 54—40 50—57 19—81 23- 64 19—81 36—36 56—17 0.875 0.618 0.391
А в 2 55—65 52—28 18—58 21—96 18—58 38—05 56—63 0,931 0.746 0.34О
А В 3 7—36 4—61 о 1 1 to Л 6—94 50—35 57—29 0.664 0.847 0.280
А В 4 §> ?! 1 1 Оо 40 5—32 8—10 5—32 51—90 57—22 0.529 0.750 0,287
А В Op. № 1 33—12 36—77 41—05 37—40 41—05 22—60 63—65 0,916 0,700 0.373
А В
Ориентиры:
Xs 1 Северный угол отдельного
каменного дома
178
ПРИЛОЖЕНИЕ 1
Карта---------------------------
лист----------координаты--------
Прибор № 238
Поправка прибора нет
База 100 м Аз 14—25
МИННОГО ПОЛЯ № 2
полнения)
Расстояния до точек наблюдения Магнитный азимут с учетом поправки
_ , sin В От точки А = —гт X Базу sin М _ „ sin А От точки В = ——тт X Базу siti М
ИЯ -m‘22t —
шлт=2№ S-™=26s —
»-"»=237 —
№т = аа —
mm~2Jt —
Фиксацию мнииого поля произвел:
ком. отд. мл. с-т Иванов И. И.
(должность, звание, фамилия)
Правильность заполнения и расчетов проверил:
ко м. 2-го взв. 1'ii роты, сап, бат. 11 МСД л-т Петров П. П*
(должности, звание, фамилия)
179
TAB
СИНУСОВ УГЛОВ, ВЫРАЖЕННЫХ В ДЕЛЕ
Большие деле
1 0 1 2 3 4 5 6
0 0,000 0,105 0,208 0,309 0,407 0,500 0,589
1 0,001 0,106 0,200 0,310 0,408 0,501 0,590
2 0,( 02 0,107 0,210 0,311 0,409 0,502 0,590
3 0,01’4 0,108 0,211 0,312 0,410 0,503 0,591
4 0,005 0,109 0 212 0,313 0, 111 0,501 0,592
5 0,006 0,110 0,213 0,314 0,411 0,504 0,592
6 0,007 0,111 0,214 0,315 0,412 0,505 0,593
7 0,(08 0,112 0,215 0,316 0,413 0,506 0,5(4
8 0,010 0,113 0,216 0,317 0,41 1 0,507 0,595
9 0,011 0,114 0,217 0,318 0, 115 0,508 0,595
10 0,012 0,115 0,218 0,319 0,416 0,509 0,596
11 0,013 0,116 0,219 0,320 0,417 0,510 0,597
12 0,013 0,117 0,220 0,321 0,418 0,511 0,598
13 0,014 0,118 0,221 0,322 0,419 0,512 0,599
14 0,015 0,119 0,222 0,323 0,420 0,51,3 0,600
15 0,015 0,120 0,223 0,324 0,421 0,513 0,680
16 0,016 0,121 0,224 0,325 0,422 0,514 0,601
17 0,017 0,122 0,225 0,326 0,423 0,515 0,602
18 0,и18 0,123 0,226 0,327 0,424 о,516 0,603
19 0,018 0,124 0,227 0,328 0,42.> 0,517 0,604
ю 55 20 0,019 0,125 0,228 0,329 0,426 0,518 0,605
г- 21 0,020 0,126 0,229 0,330 0,427 0,519 0,606
К 22 0,021 0,127 0,230 0,331 0,428 0,520 0,607
23 0,023 0,128 0,231 0,332 0,429 0,521 0,607
Ф 24 0,024 0,129 0,232 0,333 0,430 0,522 0,608
Ф 25 0,025 0,130 0,233 0,331 0,430 0,522 0,609
26 0,026 0,131 0,235 0,335 0,431 0,523 0,610
Z2 27 0,027 0,133 0,236 0,336 0,432 0,524 0,611
П гз 28 0,028 0,134 0,237 0,337 0,433 0,525 0,611
29 0,030 0,135 0,238 0,338 0,434 0,526 0,612
30 0,031 0,136 0,239 0,339 0, 135 0,527 0,613
31 0,032 0,137 0,240 0,340 0,436 0,528 0,614
32 0,033 0,138 0,241 0,341 0,437 0,529 0,614
33 0,034 0,139 0,242 0,312 0,438 0,530 0,615
34 0,035 0,1 10 0,243 0,343 0,439 0,531 0,616
35 0,036 0,1 11 0,241 0,344 0,440 0,531 0,617
36 0,038 0,112 0,245 0,345 0,441 0,532 0,618
37 0,039 0,143 0,246 0,346 0,442 0,533 0,619
38 0,040 0,144 0,247 0,347 0,413 0,534 0,620
39 0,0-11 0,145 0,248 0,348 0,444 0,535 0,621
40 0,042 0,146 0,249 0,349 0,445 0,536 0,621
41 0,043 0,147 0,250 0,350 0,446 0,537 0,622
42 0,044 0,148 0,251 0,351 0,417 0,538 0,623
43 0,045 0,149 0,252 0,352 0,448 0,539 0,623
44 0,046 0,150 0,253 0,353 0,419 0,510 0,624
45 0,047 0,151 0,254 0,353 0,449 0,540 0,625
46 0,048 0,152 0,255 0,354 0,450 0,541 0,626
47 0,049 0,153 0,256 0,355 0,451 0,542 0,627
48 0,050 0,154 0,257 0,356 0,452 0,543 0,627
49 0,051 0,155 0,258 0,357 0,453 0,514 0,628
180
ПРИЛОЖЕНИЕ 2
ЛИЦА
ПИЯХ УГЛОМЕРНОГО ЛИМБА БУССОЛИ
ния лнмба
7 8 9 10 11 12 13 14 15
0,669 0,743 0,809 0,866 0,914 0,951 0,978 0,995 1,000 1<ю
0,670 0,744 0,819 0,866 0,911 0,951 0,978 0,995 99
0,671 0,714 0,819 0,867 0,915 0,952 0,978 0,995 98
0,671 0,745 0,811 0,867 0,915 0,952 0,979 0,995 97
0,672 0,746 0,811 0,868 0,916 0,952 0,979 0,995 96
0,673 0,746 0,812 0,868 0,916 0,953 0,979 0,916 9л
0,674 0,747 0,813 0,869 0,916 0,953 0,979 0,996 94
0,675 0,748 0,813 0,869 0,917 0,953 0,979 0,996 93
0,675 0,719 0,811 0,870 0,917 0,953 0,980 0,996 92
0,676 0,749 0,811 0,870 0,918 0,954 0,980 0,996 91
0,677 0,750 0,815 0,871 0,918 0,954 0,980 0,916 90
0,678 0,751 0,816 0,871 0,918 0,954 0,980 0,91'6 89
0,679 0,751 0,916 0,872 0,919 0,955 0,980 0,996 88
0,679 0,752 0,817 0,872 0,919 0,955 0,981 0,996 87
0,680 0,753 0,817 0,873 0,920 0,955 0,981 0,916 86
0,681 0,753 0,818 0,873 0,920 0,955 0,981 0,91(3 85
0,682 0,751 0,819 0,871 0,920 0,956 0,981 0,997 84
0,683 0,755 0,819 0,874 0,921 0,956 0,981 0,997 83
0,683 0,756 0,820 0,875 0,921 0,956 0,982 0,997 82
0,684 0,756 0,820 0,875 0,922 0,957 0,982 0,997 81
0,685 0,757 0,821 0,876 0,922 0,957 0,982 0,997 80
0,686 0,758 0,822 0,876 0,922 0,957 0,982 0,997 79
0,686 0,758 0,822 0,877 0,923 0,958 0,982 0,997 78
0,687 0,759 0,823 0,877 0,923 0,958 0,983 0,997 77
0,688 0,760 0,823 0,878 0,924 0,958 0,983 0,997 76
0,688 0,760 0,824 0,878 0,924 0,958 0,983 0,997 /э
0,689 0,761 0,825 0,879 0,924 0,959 0,983 0,997 74
0,690 0,762 0,825 0,879 0,925 0,959 0,983 0,997 73
0,691 0,763 0,826 0,880 0,925 0,959 0,984 0,997 72
0,691 0,763 0,826 0,880 0,926 0,960 0,984 0,997 71
0,692 0,761 0,827 0,881 0,926 0,960 0,984 0,997 70
0,693 0,765 0,828 0,881 0,926 0,960 0,984 0,997 69
0,694 0,765 0,828 0,882 0,927 0,961 0,984 0,997 68
0,694 0,766 0,829 0,882 0,927 0,961 0,985 0,997 67
0,695 0,767 0,829 0,883 0,928 0,961 0,985 0,997 66
0,696 0,767 0,830 0,883 0,928 0,961 0,985 0,997 65
0,697 0,768 0,831 0,884 0,929 0,962 0,985 0,998 64
0,698 0,769 0,831 0,884 0,929 0,962 0,985 0,998 63
0,698 0,770 0,832 0,885 0,930 0,062 0,986 0,998 62
0,699 0,770 0,832 0,885 0,930 0,963 0,986 0,998 61
0,700 0,771 0,833 0,886 0,930 0,963 0,186 0,998 60
0,701 0,772 0,831 0,886 0,930 0,963 0,986 0,998 59
0,701 0,772 0,834 0,887 0,931 0,964 0,986 0,998 58
0,702 0,773 0,835 0,887 0,931 0,964 0,987 0,998 57
0,703 0,773 0,835 0,888 0,932 0,964 0,987 0,998 56
0,703 0,774 0,836 0,888 0,932 0,964 0,987 0,998 55
0,70-1 0,775 0,837 0,889 0,934 0,965 0,987 0,999 54
0,705 0,775 0,837 0,889 0,934 0,965 0,987 0,999 53
0,766 0,776 0,838 0,890 0,935 0,965 0,988 0,999 52
0,706 0,777 0,838 0,890 0,935 0,966 0,988 0,999 51
181
Большие деле
1 1 0 1 2 1 3 4 5 6 1
50 0,052 0,156 0,259 0,358 0,434 0,545 0,629
51 0,053 0,157 0,260 0,359 0,455 0,516 0,630
52 0,051 0,158 0,261 0,360 0,456 0,547 0,631
53 0,055 0,159 0,262 0,361 0,457 0,547 0,631
54 0,056 0,160 0,263 0,362 0,458 0,548 0,632
55 0,057 0,161 0,261 0,363 0,458 0,519 0,633
56 0,059 0,163 0,265 0,361 0,459 0,550 0,f-34
57 0,060 0,161 0,266 0,365 0,460 0,551 0,635
58 0,061 0,165 0,267 0,366 0,461 0,551 0,635
59 0,062 0,186 0,268 0,367 0,462 0,552 0,636
60 0,063 0,167 0,269 0,368 0,463 0,553 0,637
61 0,064 0,168 0,270 0,369 0,461 0,554 0,638
62 0,065 0,169 0,271 0,370 0,405 0,555 0,639
63 0,(66 0,170 0,272 0,371 0,466 0,556 0,640
64 0,067 0,171 0,273 0,372 0,467 0,557 0,641
65 0,(68 0,172 0,274 0,373 0,468 0,557 0,641
06 0,069 0,173 0,275 0,374 0,469 0,558 0,042
67 0,070 0,174 0,276 0,375 0,470 0,559 0,643
68 0,071 0,175 0,277 0,376 0,471 0,560 0,( 14
69 0,072 0,176 0,278 0,377 0,472 0,561 0,645
70 0,073 0,177 0,279 0,378 0,473 0,562 0,646
\О 71 0,074 0,178 0,280 0,379 0,471 0,563 0,647
5? 72 0,075 0,179 0,281 0,380 0,475 0,564 0,647
t- 73 0,076 0,180 0,282 0,381 0,476 0,565 0,648
СК 74 0,077 0 181 0,283 0,382 0,477 0,566 0,648
/Л 0,078 0,182 0,281 0,383 0,477 0,566 0,649
о 76 0,080 0,183 0,285 0,384 0,178 0,567 0,650
о5 77 0,081 0,181 0,286 0,385 0,479 0,568 0,650
78 0,082 0,185 0,287 0,386 0,480 0,569 0,651
79 0,083 0,186 0,288 0,387 0,481 0,570 0,651
сз 80 0,081 0,187 0,289 0,388 0,482 0,571 0,653
81 0,085 0,188 0,2'90 0,389 0,483 0,572 0,651
82 0,086 0,189 0,291 0,390 0,484 0,573 0,655
83 0,087 0,190 0,292 0,391 0,484 0,573 0,655
84 0,088 0,191 0,293 0,392 0,485 0,574 0,656
85 0,089 0,192 0,294 0,302 0, 18( 0,575 0,657
86 0,090 0,19=1 0,295 0,393 0,487 0,576 0,658
87 0,091 0,195 0,2! 6 0,391 0,488 0,577 0,659
88 0,092 0,196 0,297 0,395 0,488 0,577 0,659
89 0,093 0,197 0,298 0,396 0,489 0,578 0,660
90 0,094 0,198 0,299 0,397 0,490 0,579 0,661
91 0,095 0,199 0,300 0,398 0,491 0,580 0,662
92 0,096 0,200 0,301 0,399 0,492 0,581 0,663
93 0,097 0,201 0,302 0,400 0,493 0,582 0,663
94 0,098 0,202 0,303 0,401 0,491 0,583 0,664
95 0,100 0,203 0,301 0,402 0,495 0,584 0,665
96 0,101 0,201 0,305 0,403 0,41’6 0,585 0,666
97 0,102 0,205 0,31’6 0,404 0,497 0,58( 0,667
98 0,103 0,266 0,307 0,405 9,498 0,587 0,067
99 0,104 0,207 0,308 0,406 0,499 0,588 0,668
100 0,000 0,105 0,208 0,309 0,407 0,500 0,589 0,669
30 29 28 27 26 25 24 23
182
нпя лимба
। 7 I 8 1 9 1 10 11 1 12 1.3 14 15
0,707 0,777 0,819 0.891 0,034 0,966 0,988 0.999 50
0,708 0,778 0,839 0,891 0,034 0,966 0,988 0,999 49
0,709 0,778 0,840 0,892 0,035 0,9(.7 0,988 0,999 48
0,709 0.779 0,840 0,892 0,9.35 0,967 0,988 0,999 47
0,710 0,780 0,811 0,893 U,935 0,967 0,088 0,999 46
0,711 0,780 0,841 0,893 0,035 0,967 0,988 0,999 45
0,712 0,781 0,812 0,894 0,936. 0,968 0,989 0,999 44
0,713 0,782 0,812 0,891 0,936 0,968 0,989 0,999 43
0,713 0,78.3 0,813 0,895 n,936 0,'. 68 0,989 0,999 42
0,711 0,783 0.813 0,89.5 0,937 0,969 0,989 0,999 41
0,713 0,781 0,811 0,8' 6 0,0.37 0,969 0,989 0,999 40
0,716 0,78.5 0,815 0,8'. 6 0,937 0,969 0,989 0,999 39
0,716 0,78.5 0,815 0,897 0,9.38 0,969 0,989 0,999 38
0,717 0,786 0,846 0,897 0.938 0,970 0,900 0,999 37
0,718 0,786 0,846 0,898 0,939 0,970 0,91*0 0,999 36
0,718 0,787 0,817 0,898 0,939 0,970 О,9''О 0,999 3.5
0,719 0,788 0,818 0,898 0,939 0,970 0,990 1,000 31
0,720 0,788 0,848 0,899 0 940 0,970 0,990 1,000 33
0,721 0,789 0,849 0,8’99 0,910 0,971 0,991 1 000 32
0,721 0,789 0,819 0,900 0,941 0,971 0,9'»1 1,000 31
0,722 0,790 0,8.50 0,900 0,941 0,971 0,991 1,000 30
0,723 0,791 0,850 0,900 0,941 0,971 0,991 1,000 29
0,723 0,791 0,851 0,901 0,912 0,972 0.991 1,000 28
0,721 0,792 0,851 0,901 0,942 0,972 0,991 1,000 27
0,72.5 0,792 0,852 0,902 0,942 0,972 0,991 1,000 26
0,725 0.793 0,852 0,902 0,942 0,972 0,961 1.060 25
0,726 0,794 0,853 0,903 0,943 0,97 1 0,992 1,000 24
0,727 0,794 0,8.53 0,903 0,943 0,973 0,992 1,060 23
0,728 0,795 0,854 0,904 0,94.3 0,97.3 0,992 1,000 22
0,728 0,795 0,851 0,904 0,944 0,974 0,992 1,000 21
0,729 0,7'6 0,855 0,905 0,914 0,974 0,992 1,000 20
0,730 0,797 0,856 0,905 0,941 0,974 0,992 1,660 IO'
0,730 0,797 0,856 0,906 0,945 0,971 0,992 1,000 18
0,731 0,798 0,857 0,906 0,915 0,975 0,992 1,000 17
0,732 0,799 0,857 0,907 0,946 0,975 0,992 1,000 16
0,732 0,799 0,858 0,907 0,946 0,975 0,992 1,000 15
0,733 0,800 0,858 0,907 0,946 0,975 0,99.3 1,000 14
0,734 0,801 0,859 0,908 0,947 0,975 0,993 1,000 1.3
0,73.5 0,802 0,859 0,908 0,917 0,976 0,993 1,000 12
0,73.5 0,802 0,860 0,909 0,948 0,976 0,993 1,000 11
0,736 0,803 0,861 0,909 0,' 18 0,076 0,993 1,000 10
0,737 0,801 0,861 0,009 0,948 0,976 0,993 1,000 9
0,737 0,804 0,862 0,910 0,949 0,976 0,993 1,060 8
0,738 0,805 0,862 0,910 0,949 0,977 0,994 1,000 7
0,739 0,805 0,863 0,911 0,949 0,977 0,994 1,000 6
0,739 0,866 0,863 0,911 0,949 0,977 0,994 1,000 5
0,710 0,807 0,864 0,912 0,950 0,977 0,964 1,000 4
0,711 0,807 0,8Г 1 0,012 0,950 0,977 0,991 1,000 3
0,742 0,808 0,865 0,913 0,9.50 0,978 0,995 1,000 2
0,742 0,808 0,865 0,913 0,951 0,978 0,99,5 1,000 1
0,743 0,809 0,866 0,9Ц 0,951 0,978 0,995 1,000
22 21 20 19 18 ,7 16 .3
183
ПРИЛОЖЕНИЕ 3
НАИБОЛЕЕ ХАРАКТЕРНЫЕ СЛУЧАИ ФИКСАЦИИ МИННЫХ ПОЛЕЙ
ПРИБОРОМ ПФМ
1. При минировании минным шнуром, укладываемым вдоль
фронта минного поля, а также при минировании строевым расче-
том и с применением минных раскладчиков.
Обозначения:
аз — азимут;
с — расстояние;
ор — ориентир.
а) При наличии хорошо видимых основных ориентиров на уда-
лении от минного поля до 1000 Л1 базой является прямая вдоль
тыльной границы минного поля (рис. 1, а) или прямая на уровне
ориентира (рис. 1,6).
Рис. 1а
Рис. 16
б) При значительном удалении основных ориентиров от мин-
ного поля (более 1000 л<) база выбирается между минным полем
и основным ориентиром. Одна из точек базы по возможности выби-
рается у дополнительного ориентира. В случае отсутствия допол-
нительных ориентиров в точке базы устанавливается искусствен-
ный ориентир (рис. 2).
2. Прн минировании минным шнуром, укладываемым перпенди-
кулярно фронту минного поля.
а) При небольшой протяженности минного поля (до 100 Л1) и
|цезначительном удалении основных ориентиров от минного поля
184
(до 500 лО базой является прямая, соединяющая тыльные точки
границы минного поля в траншее (рис. 3).
Рис. 2
Рис. 3
б) При протяженности минного поля более 100 л и значитель-
ном удалении основных ориентиров от минного поля (свыше
500 м) база выбирается во второй траншее (рис. 4).
Рис. 4
в) При значительной протяженности минного поля и удалении
основных ориентиров от минного поля до 1000 м выбираются две
базы длиной 50 -100 м в первой траншее (рис. 5).
185
г) При отсутствии видимости из траншеи минного поля и основ-
ных ориентиров база выбирается между траншеями, откуда обес-
печивается их видимость. Одну из точек базы целесообразно вы-
бирать в ходе сообщения (рис. 6).
Рис. 6
ОГЛ \B.TFH1IE
Стр.
Общие положения..................................................... 3
Глава 1. Подрывные машинки..................... ... 5
Конденсаторные подрывные машинки КПМ-1 н КПМ-2 .... —
Подрывная машинка ПМ-1........................................ 11
Подрывная машинка ПМ-3........................................ 17
Глава 2. Измерительные приборы.................................... 20
Линейный мост ЛМ-48 (Р-343)..................................
Малый омметр М-57............................................. 22
Лмпсрвольтомметр М-360 ....................................... 24
Пульт-пробник машинки КПМ-1................................... 26
Пульт для проверки подрывных машинок ПМ-1 и ПМ-3 .... 31
Глава 3. Инструмент и принадлежности для подрывных работ, миниро-
вания и разминирования ............................................ 33
Минный шнур МШ................................................. —
Сумка минера-подрывника СМП................................... 36
Комплект средств разведки н разминирования КР................. 38
Прибор для фиксации минных полей ПФМ...................... 41
Инструмент для разведки и обнаружения мин замедленного дей-
ствия ........................................................ 64
Комплект приборов и инструментов для производства подрывных
работ . . 67
Грозозащитное устройство ГЗУ.................................... —
Светосигнальные знаки МБФ. ФКГ................................. 69
Глава 4 Миноискатели и искатель ферромагнитных тел (бомбоиска-
тель) ИФТ.......................................................... 73
Общие положения................................................. —
Миноискатель ВПМ-625-В2........................................ 74
Миноискатель УМИВ-1............................................ 83
Миноискатель ИМП.............................................. 95
Миноискатель для поиска мин под водой Ml IB....................107
Лорожныи индукционный миноискатель ЛИМ.........................121
Искатель ферромагнитных тел (бомбоискатель) ПФТ...............141
Глава 5. Инженерный тросомет ИТБ-2..................................165
Приложения:
1. Карточка фиксации минного поля № 2 (пример заполнения) 178
2. Таблица синусов углов, выраженных в делениях угломерного
лимба буссоли..................................................180
3. Наиболее характерные случаи фиксации минных полей прибором
