Год: 1941
Текст

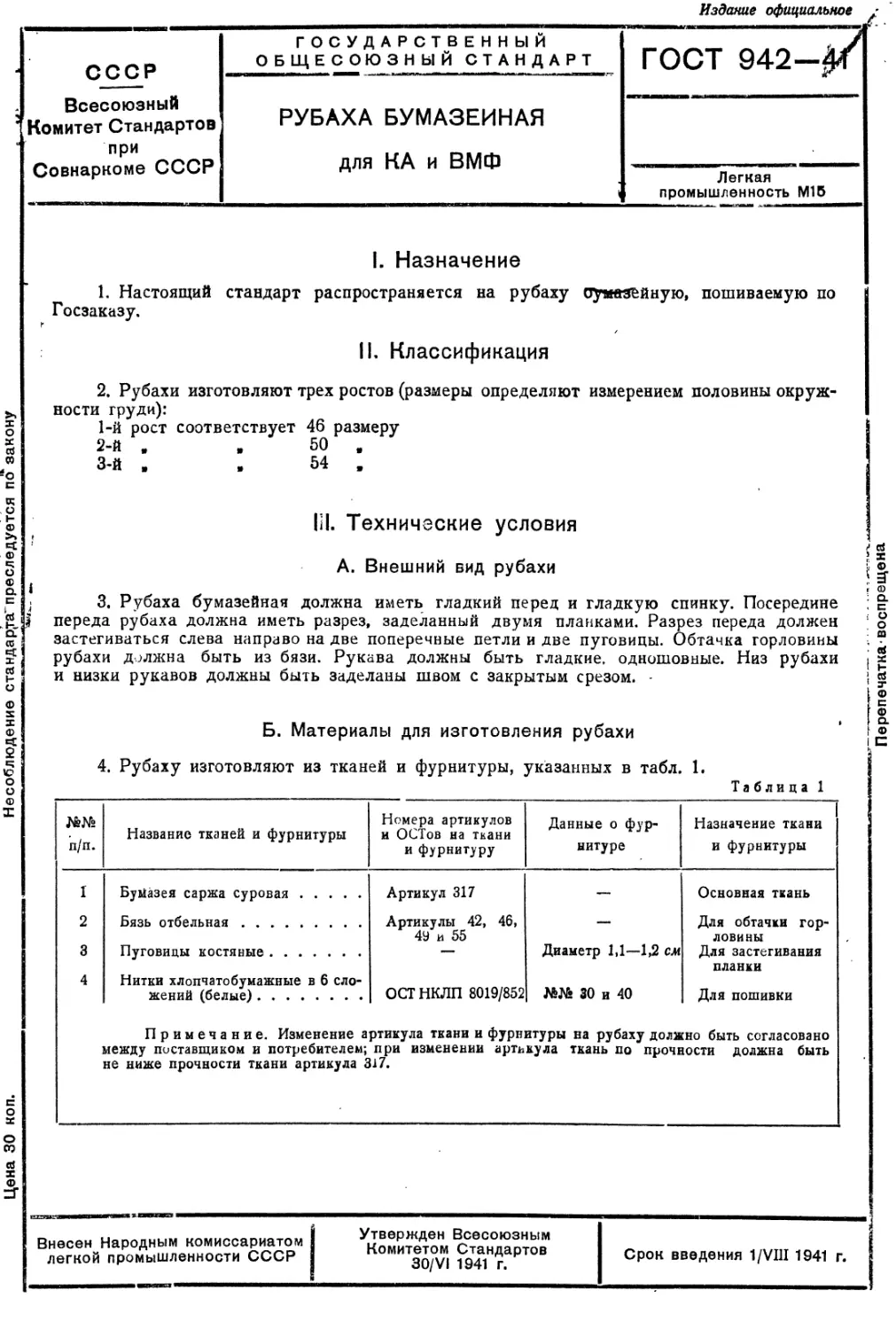

Издание официальное
СССР
Всесоюзный
Комитет Стандартов
при
Совнаркоме СССР
ГОСУДАРСТВЕННЫЙ
ОБЩЕСОЮЗНЫЙ СТАНДАРТ
РУБАХА БУМАЗЕЙНАЯ
для КА и ВМФ
I. Назначение
Легкая
промышленность М15
Цена 30 коп. Несоблюдение стандарта” преследуется по закону
1. Настоящий стандарт распространяется на рубаху оумаз&йную, пошиваемую по
Госзаказу.
II. Классификация
2. Рубахи изготовляют трех ростов (размеры определяют измерением половины окруж-
ности груди):
1-й рост соответствует 46 размеру
2-й , 3-й . . 50 . . 54 ,
1П. Технические условия
А. Внешний вид рубахи
; 3. Рубаха бумазейная должна иметь гладкий перед и гладкую спинку. Посередине
J переда рубаха должна иметь разрез, заделанный двумя планками. Разрез переда должен
застегиваться слева направо на две поперечные петли и две пуговицы. Обтачка горловины
рубахи должна быть из бязи. Рукава должны быть гладкие, одношовные. Низ рубахи
и низки рукавов должны быть заделаны швом с закрытым срезом.
Б. Материалы для изготовления рубахи
4. Рубаху изготовляют из тканей и фурнитуры, указанных в табл. 1.
Таблица 1
№№ п/п. Название тканей и фурнитуры Номера артикулов и ОСТов на ткани и фурнитуру Данные о фур- нитуре Назначение ткани и фурнитуры
1 Бумазея саржа суровая Артикул 317 Основная ткань
2 Бязь отбельная Артикулы 42, 46, — Для обтачки гор-
3 Пуговицы костяные 49 и 55 Диаметр 1,1—1,2 см ловины Для застегивания
4 1 Нитки хлопчатобумажные в 6 сло- жений (белые) Примечание. Изменение а между поставщиком и потребителем; не ниже прочности ткани артикула £ ОСТНКЛП 8019/852 ртикула ткани и фурн; при изменении арти И7. №№ 30 и 40 итуры на рубаху долм кула ткань по проч! планки Для пошивки сно быть согласовано гости должна быть
Перепечатка* воспрещена
Внесен Народным комиссариатом
легкой промышленности СССР
_____________________________
Утвержден Всесоюзным
Комитетом Стандартов
30/VI 1941 г.
Срок введения 1/VII11941 г. I
Стр. 2
аиимаммавмшвмпзпгмыжявннанттжшм
ГОСТ 942—41
амшммм1ммимнаанншмашнаммнпмвеян1ммжянаа1^
Рубаха бумазейная для КА и ВМФ
В. Основные измерения рубахи в готовом виде
5. Рубаха в готовом виде должна соответствовать размерам, указанным в табл. 2
(в сантиметрах).
Таблица 2
№№ п/п. Места измерений Росты Допуска- емые от- клонения см
1 1 2 1 3
Размер ы
46 50 54
1 Длина спинки от высшей точки плечевого шва - 79,5 83,5 ± 1
2 и горловины до низа Ширина переда между рукавами (измерение про- изводят в застегнутом виде в 1-м росте на уровне 9.5 см от верхнего края обтачки—см. 75,5
примечание 1) . 49 51 53 ±0,8
3 4 Ширина переда и спинки между рукавами . . . Ширина рубахи на уровне глубины проймы (из- 49 51 53 ±0,8
мерение производят при застегнутой планке). . 60,5 63,5 66,5 ±1
5 Ширина рубахи внизу 65 68 71 ±1
6 Длина рукава от высшей точки оката до низа . 56,8 59,8 62,8 ±1
7 Ширина рукава на линии глубины проймы . . . 24,2 25,5 26,8 ±0,5
8 Ширина рукава внизу 15 15,5 16 ±0,5
9 Длина обтачки горловины 44 45,5 47 ±0,5
10 11 Ширина обтачки горловины Длина разреза от верхнего края обтачки до верх- 1 1 1 ±0,25
ней строчки-скрепки 25,5 25,5 25,5 ±0,5
12 Ширина верхней планки 3 3 3 ±0,3
13 Ширина нижней планки 2,3 2,3 2,3 ±0,3
1 Примечание. Измерение ширины переда I 10 см, а в 3-м росте—на уровне 10,5 см. ^измерение 2 ) производят во 2-м росте на уровне
Г. Основные данные о пошивке
6. Пошивка должна быть прочной и аккуратной, с правильными ровными строчками,
без пропусков. Частота машинной строчки должна быть для внутренних швов 18—20 стеж-
ков в пяти см, а для наружных 22—25 стежков. Концы швов должны быть закреплены
обратной строчкой.
Стр. 3
Рубаха бумазейная для КА и ВМФ ГОСТ 942—41
7. Верхняя и нижняя планки одним своим обрезным краем должны быть притачены
к разрезу переда соединительным швом шириной 0,5 см. Вторые обрезные края планок
должны быть подогнуты внутрь на 0,7 см. Оба края планок должны быть прострочены
с лицевой стороны на расстоянии 0,1—0,2 см от подогнутого и притаченного краев. Нижний
конец верхней планки должен быть заделан по форме прямоугольника и скреплен двумя
поперечными строчками: первой—на расстоянии 2 см от нижнего края планки, второй—на
0,5 см выше первой. Нижняя поперечная строчка должна проходить по краю подогнутого
конца нижней планки.
8. Обтачка одним обрезным краем должна быть притачена к горловине рубахи швом
шириной 0,7 см, второй обрезной край должен быть подогнут внутрь на 0,8 см и про-
строчен на расстоянии 0,1—0,2 см от края; при этом строчка притачки воротника должна
быть закрыта.
9. Рукава должны быть втачены в открытую пройму соединительным запошивочным
швом (ширина шва в готовом виде—0,7 см) и настрочены с изнаночной стороны на рас-
стоянии 0,1—0,2 см от подогнутого края.
10. Обрезные края боковых и рукавных швов, надставки к боковым и рукавным
швам должны быть стачены соединительным запошивочным швом (ширина шва в готовом
виде—0,6 см) и настрочены с изнаночной стороны на расстоянии 0,1—0,2 см от края.
И. Обрезные края низа рубахи и низки рукавов должны быть заделаны швом с
закрытым срезом шириной 0,8 см в готовом виде с подгибом обрезного края внутрь на 0,7 см.
12. На левой планке должны быть обметаны две поперечные петли; петли должны
располагаться: одна—на расстоянии 1 см от обтачки воротника, другая—по середине между
первой петлей и верхней строчкой-скрепкой. Длина петель—1,5 см.
13. По изготовлении рубахи должны быть очищены от концов ниток.
14. Притачку надставок к рубахе и рукавам, втачку рукавов, соединение боковых
и рукавных обрезных краев допускается производить на двухигольной машине.
Д. Раскрой
15. Раскрой рубахи и всех ее деталей производится по долевой нитке ткани (по основе).
16. Обтачка горловины выкраивается по поперечной нитке (по утку).
V. Маркировка и упаковка
17. Внизу, на спинке рубахи с лицевой стороны, должно быть поставлено мастичной
краской клеймо с обозначением: наименования фабрики, роста, номера браковщика, сорт-
ности и года изготовления (последние две цифры).
18. Рубахи складывают по ростам и размерам в пачки по 20 шт. Складку рубах произ-
водят путем укладки одной рубахи на другую с расправленными рукавами в стороны.
Затем одновременно рукава всех рубах перегибают у проймы поперек и накладывают на
перед, после чего рубахи скатывают рулоном.
Свернутые таким образом пачки рубах перевязывают поперек в двух местах шпагатом
или кромкой из ткани.
19. На каждую пачку должен быть навешен ярлык с указанием: наименования фабрики,
артикула ткани, роста, наименования изделия, номера стандарта, сортности и года выпуска
изделия (последние две цифры).
20. Допуски надставок, правила приемки и транспортирование — см. ГОСТ 941—41
«Рубаха нательная «гейша* для начсостава КА и ВМФ*, подраздел „Е“ III раздела и раз-
делы IV и VI.
ГОСТ 942-41
Рубаха бумазейная для КА и ВМФ
ПРИЛОЖЕНИЕ к ГОСТ 942—41
РУБАХА БУМАЗЕЙНАЯ для ХА и ВМФ
(Рекомендуемое пособие для построения лекал)
ИЗМЕРЕНИЕ ЛЕКАЛ ПО РОСТАМ (в сантиметрах)
№№ Места измерений Обозначе- Росты
1 1 2 ' 1 3
п/п. ния мест измерений Размер ы
46 50 54
Спинка (см. черт. 1—стр. 6)
1 Длина спинки А - Н 77,5 81,5 85,5
2 Расстояние между точками на прямой А—Н (глубина проймы) А — С 21,5 22,5 23,5
3 Ширина ростка А — Д 6,5 6,7 7
4 Высота ростка . . . . • А — А2 3,5 3,7 4
5 Точка находится на равном расстоянии от то- чек и А2
6 Глубина выема А3 — 1,5 1,6 1,7
7 Ширина спинки . . С — 1 25,2 26,2 27,2
8 Расстояние между точками на продолженной прямой от точки А А. - П 18,7 19,5 20,2
9 Ширина спинки под проймой С - Ц 31,2 32,7 34,2
10 Ширина внизу И - Н. 33,5 35 36,
11 Расстояние между точками на прямой 1—П . . 1 — П. 5 5 5
Перед (см. черт. 1—стр. б)
1 Ширина под проймой переда и спинки С — г 62,5 65,5 68,5
2 Глубина проймы переда г-д 21,5 22,5 23,5
3 Ширина переда г - в 25,3 2о,3 27,3
4 Ширина проймы В — 1 12 13 14
5 Место вершины угла горловины д- д 6,5 6,7 7
6 Глубина горловины д- д2 6,5 6,7 7
7 ТочкаД3находится на равном расстоянии отточек Д и Д2
8 Глубина выема Дз — д* 1,8 1,9 2
9 Длина разреза переда . л - л 26 26 26
10 Расстояние между точками на прямой Д — П Д - ^2 18,7 19,5 20,2
11 Ширина полы под проймой Г-ц 31,3 32,8 84,3
12 Расстояние по перпендикуляру к прямой В — 1 ц - ц 6 6,5 7
13 Расстояние между точками на прямой У — Цх 1 - Щ 2,2 2,3 2,4
14 Расстояние между точками на прямой В—П2 в в. 5 5 5
15 Расстояние между точками на прямой В — Ц в - в, 2,2 2,2 2,2
Стр. 5
Рубаха бумазейная для КА и ВМФ «иная 1 гост 942—41
Продолжение i
Обозначе- Росты
№№ Места измерений 1 1 2 1 3
п/п. ния мест измерений p а з и e p ы [
46 50 54
16 Точка Н2 находится на пересечении продолжен- ных прямых линий Д — Г и Н — Нг
17 Ширина внизу н2 - Н3 33,5 35 36,5 1
Рукав (см. черт. 2—стр. 6)
1 Длина л - н 60 63 66
2 Ширина половины рукава вверху А - Б 26,2 27,5 28,7 1
3 Ширина половины рукава внизу Н — Нх 16 16,5 17
4 Начало скоса оката А - Д 10 10,4 10,8
5 Скос в окате Б - А 5,7 5,7 5,7
6 Точка А2 находится на равном расстоянии от точек At и Бг
7 Высота выпуклости оката А2 — А3 0,8 0,8 0,8
8 Припуск к ширине - н2 0,3 0,3 0,3
9 Ширина подгиба низа Н2 - н3 1,7 1,7 1,7
Планка верхняя (см. черт. 3—стр. 6)
1 2 Длина Ширина to^- 1 1 1 tote to 29 6,5 29 6,5 29 6,5
3 4 Глубина выреза нижней части по ширине планки Глубина выреза по длине планки Cxi crj 1 1 1 2,2 1,7 2,2 1,7 2,2 1,7
Планка нижняя (см. черт. 4—стр. 6) z
1 2 Длина Ширина A — Б A — B\ Б — Г/ 27 5,5 27 5,5 27 5,5
3 4 Глубина выреза нижней части по ширине планки Глубина выреза по длине планки 1 1 1 «q; 2 1 2 1 2 1
Обтачка горловины (см. черт. 5—стр. 6)
1 2 Длина Ширина Co Кэ 46 3 47,5 3 49 3
Сф. в
ГОСТ 942—41
Рубаха бумазейная для КА и ВМФ
Планка верхняя
Планка ниЖняя к
А'
Черт. 3
Черт. 4
Обтачка горлобины
Черт. 5
Подписано к печати 22 VII 1941 г. «/< п. л.Тираж 10000 экз.-Заказ 21 92
Стандартгиз.
Типография Стандартгиза „Московский печатник", Москва» Лялин пер.» 6»
