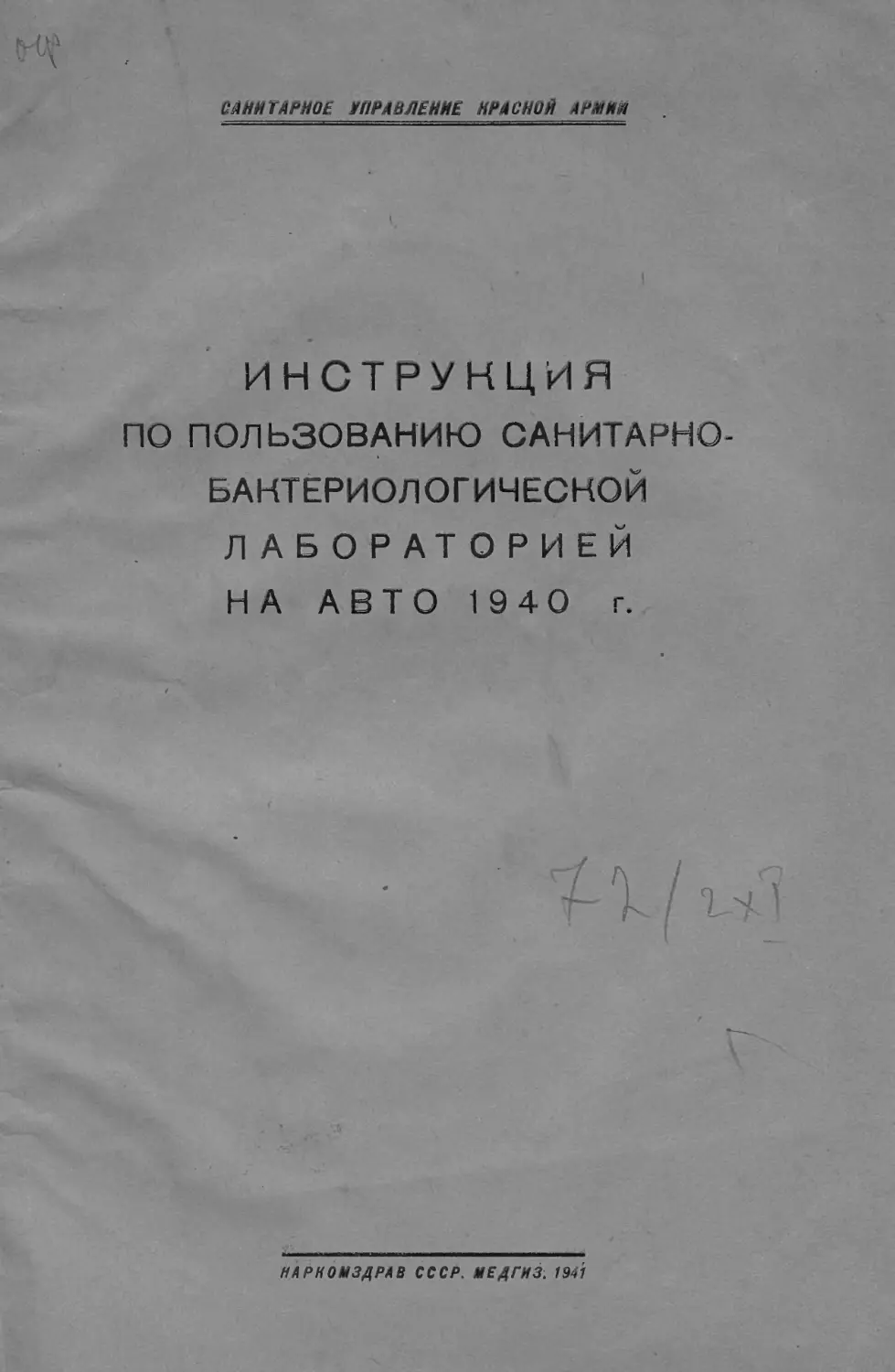

УНИТАРНОЕ УПРАВЛЕНИЕ
ИНСТРУКЦИЯ
ПО ПОЛЬЗОВАНИЮ САНИТАРНО-
БАКТЕРИОЛОГИЧЕСКОЙ
ЛАБОРАТОРИЕЙ
НА АВТО 1940 г.
НАРКОМЗДРАВ СССР. МЕДГИЗ. 1941
САНИТАРНОЕ УПРАВЛЕНИЕ КРАСНОЙ АРМИИ
ИНСТРУКЦИЯ
ПО ПОЛЬЗОВАНИЮ САНИТАРНО-
БАКТЕРИОЛОГИЧЕСКОЙ ЛАБОРАТОРИЕЙ
НА АВТО 1940 г.
НАРКОМЗДРАВ СССР
ГОСУДАРСТВЕННОЕ ИЗДАТЕЛЬСТВО
МЕДИЦИНСКОЙ ЛИТЕРАТУРЫ .МЕДГИЗ
МОСКВА -19 4 1 — ЛЕНИНГРАД
Эд—В—50
Редактор В. Луценко
Подписано к печати 22/VII 1941 iv
Л138625.
Печ. лист. 2. Авт. лист. 1,7.
Знаков в 1 п. л. 34000
Цена 45 коп.
13-я типография ОГИЗ треста
„Полиграфкнига" РСФСР
Москва, Денисовский пер., 30.
Зак. 1245
„УТВЕРЖДАЮ*
Зам. начальника Санитарного управления
Красной армии
Бригврач ЖУРАВЛЕВ
7 июля 1941 г.
ОПИСАНИЕ ЛАБОРАТОРИИ 1
Санитарно-бактериологическая лаборатория образца 1940 г. смон-
тирована на трехосном автошасси ГАЗ-ААА. Наличие 1 гусеничных
цепей, надеваемых на задние колеса, повышает проходимость автома-
шины.
Примечание. Инструкция по пользованию гусеничными цепя-
ми см. Приложение 1.
Средняя техническая скорость автомашины (без гусениц) 20—40 км
в час в зависимости от дороги.
Кузов двумя перегородками делится на три части:
1) лабораторное отделение,
2) стерилизационное отделение,
3) кабина водителя машины.
1. Лабораторное отделение
В его оборудование входят:
1. Столы для работ, укомплектованные имуществом, — 2.
2. Потолочные шкафики — 2.
3. Полка со склянками для растворов — 1.
4. Подвесная колодка для красок—1.
5. Умывальник—1.
6. Вытяжной шкаф — 1.
7. Термостаты —
8. Отопительная печь—1.
9. Складные сидения-табуреты — 2.
Столы. Левый (по ходу машины) стол предназначен для бактериоло-
гических работ, а правый —1 для гигиенических и химических. Столы со-
стоят из столешницы, покрытой линолеумом!, и выдвижных ящиков;
с имуществом. Каждый ящик снаружи имеет нумерацию, а внутри раз-
делен на укладочные гнезда, тоже пронумеровайные. Средние отделения
столов заняты под укладку гусеничных щелей и имеют дверцы, откры-
вающиеоч снаружи в задней стенке кузова, нижнее отделение занято
в основном! кожухами задних колес.
Гигиенический стол имеет в передней части своей столешницы крыш-
ку от сейфа, где хранятся под особым) запором (возможно наложение
печати, пломбы) 'микроскоп, платина и в особом отделении — опасные
бактериологические культуры.
В задней части столешницы имеется крышка от раковины умываль-
ника.
Потолочные шкафы. Предназначены для укладки легких предметов.
На внутренней стороне дверцы гигиенического шкафика имеются гнезда
для укладки бюреток в матерчатых чехлах.
Полка со склянками. Склянки используются для растворов или
дестиллированно'й воды. На тубусы их надеваются .резиновые трубки,
1 Инструкция составлена НИИСИ Красной армии.
3
снабженные зажимом Мора и стеклянным) наконечником). Склянки плот-
но застегиваются металлическими -поясками. Здесь же находится стер-
жень штатива Бунзена,. верхний конец которого вводится в отверстие
пластинки на потолочной дуге, а второй точкой крепления является
винтовой зажим, укрепленный на полке.
Бюреточные зажимы и кольца штатива находятся в ящике гигиени-
ческого стола.
Подвесная колодка. Смонтирована в простенке над бактериологиче-
ским! столом! на двух скобах. Во время работы ее снимают и ставят на
стол. На период марша капельницы следует фиксировать прокладками
из ваты или 'бумаги.
Умывальник. Смонтирован в заднем правом углу кузова над ги-
гиеническим столом. Емкость его бака около 8 л. Заливка производится
через воронку в крышке. Раковина вделана в гигиенический стол и снаб-
жена крышкой. Воспрещается сливать в нее кислоты и щелочи во избе-
жание разъедания.
В пути воздушное отверстие бака рекомендуется закрывать корко-
вой пробкой.
Вытяжной шкаф. Смонтирован на перегородке. Стеклянная дверца
его может ступенеобразно подниматься на потребную высоту. Внутри
на особом! выемном штативе установлен аппарат Киппа. Внутренние
стенки шкафа обшиты асбестом для термоизоляции. При прокаливании
органических соединений штатив аппарата * Киппа может выниматься.
Вытяжное устройство шкафа состоит из электровентилятора или из
вентилятора КП4-А, работающего от педального привода, и воздухо-
вода, сообщающегося с наружным» воздухом через потолок кузова в сте-
рилизационном! отделении.
Для пуска вытяжного устройства в действие во время работы в вы-
тяжном! шкафу надлежит:
1. Открыть наружную крышку воздуховода, для чего вывернуть
вверх доотказа ручку винта, проходящего через воздуховод 1(со стороны
стерилизационного отделения).
2. Приподнять дверцу шкафа до желательного упора.
3. Включить электровентилятор или привести в действие педальный
привод путем» равномерных качаний, числом! 60—80 в минуту.
П р и mi е ч а н и е. Для исправной работы педального привода
надлежит периодически смазывать ось вентилятора, заливая не-
сколько капель масла в имеющиеся отверстия втулки подшипника,
а также смазывать в местах трения валики педали. Ремень должен
быть достаточно натянут, а потому, в нерабочем! состоянии его над-
лежит снимать, а при вытягивании укорачивать.
4. Исправные вентиляторы работают без особого шума или стука;
наличие шума указывает на неотрегулированность вентилятора, на по-
вреждение, погнутость оси и т. д. I ।
5. Ограниченную вытяжку из шкафа можно иметь, открывая во
время топки печи в холодное время года специальную заслонку, соеди-
няющую вытяжной шкаф с дымовой трубой. При пуске в действие вен-
тилятора эта заслонка должна быть обязательно закрыта.
Термостаты. По своей системе они водяные, с керосиновым! обогре-
вом, без автоматической регулировки температуры. Смонтированы термо-
статы в перегородке над обоими столами так, что дверцы открываются
в лабораторное отделение, а управление лампами, залив воды, надзор за
термометрами ведутся со стороны стерилизационного отделения. Термо-
статы крепятся при помощи железного каркаса на барашках, а потому
могут быть сняты для работы в другом помещении, где устанавливают-
ся на прилагаемых стандартных ножках.
4
Перед нагреванием! необходимо -проверить наличие воды в термоста-
те. При значительном! охлаждении воды рекомендуется пользоваться
для первичного нагрева примусом! или добавлять горячей воды до тем-
пературы смеси в 36°. Слив воды производится резиновой трубкой
по способу сифона.,
Температурный режим термостата устанавливается регулированием
пламени термостатных ламп.
Во время марша засеянные чашки Петри и пробирки могут оставать-
ся в термостате, но должны быть плотно фиксированы прокладками
в сетках-коробках или в пеналах, имеющихся в имуществе лаборатории.
Заливные отверстия термостата закрываются пробками, а лампы обяза-
тельно должны быть потушены, поэтому температура в термостатах бу-
дет падать, но- медленно, благодаря теплоемкости воды.
Отопительная печь. Она используется для обогрева помещения лабо-
ратории на стоянке (стерилизационная обычно хорошо прогревается
своими примусами и лампами). Печи установлены двух типов — кероси-
новые или дровяные. Керосиновая печь имеет в кожухе две горелки «Грец»
с общим! выемным! резервуаром; для керосина, а дровяная печь — обычно-
го типа железная переносная с поддувом. Дымоход печи (прохо-
дящий через стерилизационное отделение) снабжен заслонкой для регу-
лировки тяги и флюгаркой от задувания ветром. В нерабочем! состоянии
флюгарка спущена (особо на марше) до уровня крыши для того, чтобы
она не сбивалась в пути. При топке флюгарка поднимается и фиксирует-
ся рычагом или крючком! со стороны стерилизационной.
Заправка керосиновой печи бензином» или смесью его с керосином
не допускается ввиду опасности взрыва и пожара. Фитили следует пе-
риодически промывать. Пламя горелки после зажигания надлежит при-
бавлять лишь постепенно по мере прогрева дымохода. Для удобства
наблюдения дверца печи должна оставаться открытой. Топка дровяной
печи производится мелкими чурками или крупной щепкой, а интенсив-
ность горения регулируется, кроме заслонки, также степенью открывания
(выдвигания) поддувала.
Складные сидения. Складные пружинные сидения используются
двояко. На марше с откинутой спинкой они фиксируются к полу и обес-
печивают некоторый комфорт персоналу. На стоянке спинка перекиды-
вается на сидение, и образуется рабочая табуретка, передвигаемая на
полу по желанию.
2. Стерилизационное отделение
В его оборудование входят:
1. Автоклав.
2. Печь Пастера.
3. Отопительный прибор от автомотора.
4. Камера для животных.
5. Укладка перегонного куба, комплекта ДСН надкабинного шкафа,
фонаря.
Автоклав. Прикреплен на барашках к полу, что позволяет переносить
его' для работы в другое помещение.
Стандартный тип автоклавов допускает применение его для стерили-
зации как под давлением, -так и текучим! паром, согласно инструкции по
пользованию автоклавами. Спуск пара из автоклава производится при
помощи резиновой трубки, надеваемой на кран и пропускаемой наружу
через специальное отверстие в полу. Для первичного контроля за выхо-
дом воздуха трубка выни-маетоя из отверстия. Для нагрева автоклава
.дан трехгсрелочный примус.
5
Печь Пастера. Для переноса й другое помещение может сниматься
путем отни-нч'И’вания крепежных барашковых гаек.
Обогревается одногорелочным! примусом.
Отопительный прибор от автомотора. Он предназначен для обогрева
кузова во время марша и работает от выхлопных газов автомотора.
Труба отопительного прибора соединена одним) концом с выхлопной
трубой автомотора. |На летний период в этом! месте находится заглушка,
которую надлежит снять при наступлении отопительного сезона, для
чего «надо гаечным ключом1 разъединить хомутики и вынуть металличе-
ский диск. Только такая заглушка гарантирует полностью летом от про-
скока выхлопных газов в отопительный прибор. У части машин в стери-
лизационном отделении установлена ручка управления шибером отопи-
тельной трубы, причем верхнее положение означает полное включение,
а нижнее — полное выключение.
Камера для животных. Это помещение предназначено для перевозки
мелких лабораторных животных (мыши, крысы, морские свинки), для
этого используется специальная клетка или стеклянные банки. Камера
полностью изолирована от стерилизационного отделения и допускает
дезинфекцию. Вентиляция в камере осуществляется через отверстия в
дверце клетки.
На зиму камера отопления не имеет, а потому при перевозке жи-
вотных нужна осторожность. Допустимо Обогревать камеру бутылками
с горячей водой или химическими грелками.
Укладка отдельных предметов. Перегонный куб в собранном виде
укладывается на полке вверху над окном и крепится ремнями.
Дивизионный специальный набор (ДСН) укладывается на нижней
полке и также крепится ремнями.
Фонарь «Летучая мышь» помещается между автоклавом' и ящиком
ДОН и крепится ремнями.
Различные наборы, баки, посуда и прочее, согласно табелю, разме-
щаются в надкабинном шкафике и перестилаются мягким материалом.
3. Кабина водителя машины
Сверх стандартного оборудования, положенного каждой автомаши-
не, кабина имеет:
1) запасные баки для горючего,
2) огнетушитель.
Баки для горючего. Имеют емкость 15 л каждый и помещаются
под полом кузова. В некоторых машинах они закреплены наглухо и тогда
залив их производится через горловины, выведенные наружу, а для
слива^внизу имеются краники. В других машинах баки сделаны выдвиж-
ными'со стороны подножки кабины.
ч Огнетушитель. Подвешен >в расчете на быстрый съем! .в случае на-
добности. Подлежит систематической проверке,‘согласно правилам по-
жарной безопасности.
4. Отопление, освещение, вентиляция и т. д.
Отопление. На марше используется выхлопное «отопление, а на
стоянке — печное. Летом наблюдается сильное повышение температуры
в стерилизационном! отделении от горящих ламп, поэтому дверь в ла-
бораторное отделение всегда должна быть закрыта, а © кабину водите-
ля — открыта.
Освещение. Потолочные плафоны и настольные лампы питаются
электротоком от аккумуляторов автомашины (6 V). Мощность лампо-
чек— 10 ватт; тип их обычный автомобильный.
«6
Это электроосвещение надлежит всемерно экономить, так как:
1) зарядка аккумуляторов .рациональна лишь на ходу 'машины, начиная
со скоростей -в 15 км/час и достигая максимума при 30—35 км/час; на
стоянке происходит только разрядка аккумулятора; 2) глубокая разряд-
ка аккумулятора недопустима, так как при этом пластины сульфируются
и аккумулятор приходит в негодность. Подзарядка аккумулятора при
стоянке может производиться лишь на специальных подзарядных
электростанциях.
Если свет тухнет внезапно, то надлежит проверить предохранитель-
ные пробки (в кабине), замени® сгоревшие нити. При мигании лампочек
следует плотнее закрепить клеммы аккумулятора.
Оба аккумулятора присоединены к динамо автомотора параллельно.
Третья щетка динамо передвинута по коллектору, чтобы получить за-
рядный ток на оба аккумулятора, причем! ток не должен превышать
16—18 А при напряжении в 8 V.
В отношении ухода за аккумуляторами надлежит руководствоваться
специальной инструкцией автозавода им*. Молотова.
Вентиляция. На марше она осуществляется двумя дефлекторами
в потолке кузова. Открывание и закрывание их производится вращением
ручки.
На стоянке разрешается открывать окна, для чего зимние вторые
рамы в лабораторном отделении снимают, отвинчивая оконные расклад-
ки, а стекла сдают на хранение в базу.
В жаркое время года автокузов должен располагаться в тени во из-
бежание предупреждения накаливания обшивки стен и потолка солн-
цем.
Водоснабжение. Воду приносят брезентовым ведром и на стоянке
наполняют умывальники, автоклав, баки, вынимаемые из надкабинно-
го шкафа, и т. д.
Пожарная опасность. Надлежит иметь постоянное наблюдение за
всеми керосиновыми нагревательными приборами, особенно стерилиза-
ционного отделения, например, у термостатов и т. д. Заливку керосином
производить вне кузова, тщательно обтирать корпуса ламп и не иметь
ничего горючего (сора, тряпок) вблизи источников огня. Прочистка фи-
тилей и горелок от нагара производится при каждой заливке.
5. Развертывание и свертывание
1. При отправлении автолаборатории (АЛ) к месту .работы необхо-
димо:
а) проверить степень обеспечения предстоящих работ средами, реак-
тивами, посудой и т. д., а в случае необходимости и лабораторными
животными;
б) при получении задания на вполне конкретную работу (обследова-
ние определенной инфекции и т. д.) надлежит сверхтабельно увеличить
запас потребных материалов и сдать ненужные на хранение в базу (ар-
мейскую лабораторию).
2. По прибытии на место надлежит использовать .все возможности
для перенесения подсобных работ в другие помещения, вне кузова АЛ
(мытье посуды, работы с животными и т. д.). Таким образом освободит-
ся помещение АЛ и создадутся лучшие условия для собственно лабора-
торной работы.
Снятие автоклава, печи Пастера, термостатов! и т. д. для переноса в
другие помещения допускается лишь при уверенности в длительной,
спокойной стоянке.
Рекомендуется, пользуясь имуществом!, вынимать .из ящиков лишь
7
предметы, необходимые в данный момент, а по использовании вклады-
'вать обратно в соответствующее гнездо укладки. Этим достигается луч-
шее .использование рабочей площади столов, большая сохранность иму-
щества и постоянная готовность к передвижениям.
АЛ обычно работает на готовых средах и реактивах, получаемых из
армейской лаборатории, однако оборудование ее при наличии времени до-
пускает самостоятельное изготовление сред из исходных ингредиентов,
что может значительно увеличить работоспособность АЛ.
3. При свертывании АЛ для выступления в поход надлежит:
а) проверить правильность .размещения аппаратов и материалов по-
ящикам и гнездам во избежание боя;
б) все ящики закрыть на запоры, чтобы они не могли внезапно
раскрыться и выпасть во время движения машины;
в) сидения прикрепить к полу лабораторного отделения и откинуть
спинки;
г) при незаконченном бактериологическом исследовании засевы нуж-
но уложить, сохраняя их чистоту и избегая распространения инфекции,
в (результате возможного боя пробирок и чашек Петри. Для этого про-
бирки держат в металлических сетчатых корзинах с ватной прокладкой
по дну, чашки же помещают в специальные пеналы с проложенной меж-
ду чашками бумагой.
В случае надобности эти корзины и пеналы помещают в автоклав
(возможность стерилизации после боя посуды) или в термостаты (для
продолжения роста).
Если нет времени для мытья использованных чашек и приборов,,
последние помещают в баки из надкабинного шкафа, прокладывают
бумагой и заливают дезинфицирующим раствором, но не более чем на
половину, чтобы они не расплескивались. Баки ставят на пол стерили-
зационного отделения, которое может быть продезинфицировано позже
ввиду того, что стены и пол обиты железом.
4. При возвращении АЛ в свою базу надлежит:
а) простерилизовать весь инфекционный материал, а также проде-
зинфицировать помещение и белье;
б) произвести учет израсходованного и немедленно озаботиться по-
полнением!;
•в) тщательно осмотреть все ходовые части шасси.
6. Хранение
1. При хранении АЛ в неприкосновенном запасе надлежит соблю-
дать правила, установленные приказам! НКО о хранении автоимущества
и автомашин.
По внутреннему оборудованию проводятся следующие мероприятия::
а) все баки, термостаты, автоклав и т. д. должны быть опорож-
нены;
б) все металлические детали, кроме закрашенных, должны быть
смазаны нейтральным жиром после очистки их от ржавчины; ,
в) кузов должен 1—2 раза в месяц проветриваться, причем все-
ящики должны быть открыты;
г) медицинское имущество хранится и освежается согласно уста-
новленным .СУ Красной армии правилам!.
2. При» нах<лждении АЛ в' ремонте или резерве в зимнее время над-
лежит изъять все ящики с имуществом, в утепленное 'помещение и спу-
стить воду из термостатов, радиатора мотора автоклава, умывальника
и т. д.
Перед обратной установкой ящиков кузов должен быть прогрет и
вытерт внутри насухо. . ••!,,- i '
8
7. Ремонт
1. Ремонт ходовых частей шасси производится средствами мастер-
ских АБТУ Красной армии.
2. Текущий ремонт специального оборудования производится той
частью, в которую входит} АЛ.
К текущему ремонту относится встанка стекол, починка мебели,
шкафов и т. д., исправление электросети, налаживание вентиляторов,
пайка примусов, баков*, термостатов и т. п., замена термостатов, авто-
клава и пр.
8. Перевозка по железной дороге
1. АЛ устанавливается из расчета одна на двуосную платформу
или две на четырехосную. Крепление к платформе производится по
правилам железнодорожных перевозок.
2. Предварительно должны быть проведены следующие мероприя-
тия:
а) опорожнить баки от горючего,
б) окна завесить,
в) двери все запереть, а заднюю, сверх того, и опломбировать.
2 Инструкция по пользованию сан.-бакгериолог. лабораторией
Приложение I
ИНСТРУКЦИЯ
ПО ПОЛЬЗОВАНИЮ ГУСЕНИЧНЫМИ ЦЕПЯМИ ТИПА «ОВЕРОЛ»
ДЛЯ АВТОМАШИНЫ ГАЗ-ААА
I. Назначение
В целях повышения проходимости установки по песку, топким местам и устра-
нения буксования колес в гололедицу и зимой в снегу автомашина ГАЗ-ААА снаб-
жена двумя гусеничными цепями типа «Оверол».
Каждая цепь состоит из штампованных стальных плиц, соединенных между со-
бой планками. Восемь плиц составляют звено; собранные вместе три звена состав-
ляют цепь. При движении по твердому грунту гусеничные цепи снимают с ко-
лес машины и укладывают в специальные ящики, установленные в гнезда столов
автолаборатории.
II. Порядок надевания цепей на колеса
1. Снять ящик с цепями.
2. Вынуть из ящика звенья цепей.
3. Соединить двумя пальцами (штырями) три звена между собой и зашплинто-
вать (т. е. вставить шплинты в отверстия пальцев и затем отогнуть концы на 90°).
4. Растянуть цепи по каждой колее задних колес.
5. Медленным задним ходом въехать на цепи и стать так, чтобы концы цепей
можно было наложить на колеса, при этом следует соблюдать .осторожность, чтобы
не защемить руки и ноги цепями.
б. Соединенные концы цепи должны располагаться над колесами посредине
ската.
7. Для соединения концов следует с помощью специальной струбцинки
(стяжки) стянуть концы вместе.
8. Соединить концы каждой цепи пальцем, а затем тщательно их зашплинто-
вать. Плохо поставленные шплинты могут вызвать преждевременный выход цепи из
строя (необходимо иметь шплинты в запасе).
Цепи надевают на твердом грунте перед прохождением «тяжелого» участка пу-
ти. При прохождении грязи, снега и'гололедицы цепь натягивают туго, по сухому
грунту, как песок и др., — слабо. Натяжение цепи регулируется специальной серь-
гой при помощи перестановки пальца или накачки шин двойного ската.
Необходимо иметь в виду, что при слабой накачке шин будет происходить за-
щемление планок гусеницы, поэтому рекомендуется для устранения защемления на-
качать шины.
III. Уход за гусеницами
1. После прохождения «тяжелого» участка пути или окончания марша цепи
с колес снять, обмыть их водой и просушить.
2. Все части обтереть масляной тряпкой (тавотом).
3. После смазки цепей проверить наличие деталей цепей (пальцы, шплинты и
шайбы), а затем связать их вместе проволокой и прикрепить в ящике для цепей.
4. Сложить цепи в ящики и установить последние в кузове.
10
Приложение 2
СПИСОК
ИМУЩЕСТВА, УКЛАДЫВАЕМОГО ПОШТУЧНО
А. В кузове автомашины
1. Автоклав с бидоном и трехгор елочным примусом.
2. Печь Пастера.
3. Термостаты с керосиновыми лампами.
4. Аппараты Киппа (в вытяжном шкафу).
5. Комплект ДСН.
6. Куб перегонный складной.
7. Склянки с тубусом.
8. Клетка для животных.
9. Лопата.
10. Огнетушитель.
11. Фонарь «Летучая мышь».
Б. В подвесной колодке
Склянки для красок:
а) синька Лефлера,
б) фуксин, основной насыщенный раствор,
в) фУксин п° Циль-Нильсену,
г) раствор Люголя,
д) реактив Эрлиха.
В. В надкабинном шкафике
1. Анаэростат.
2. Ерши.
3. Лампа Бартеля.
4. Набор по определению доз хлора.
5. Насос ручной нагнетательный и разрежающий.
б. Примус складной.
7. Против нт?.
8. Бидон для керосина.
9. Патроны для фекалий.
10. Банки круглые.
11. Спирт денатурированный.
12. Ведро брезентовое.
13. Баки оцинкованные.
14. Клещи.
15. Молоток.
16. Отвертка.
17. Плоскогубцы.
18. Пила ручная.
19. Топор.
20. Компаратор Михаелиса малый.
Г. В подвесных ш к я ф и к а х
№ 19. Пробирки бактериологические.
№ 20. То же.
Пробирки анаэробные.
№ 21. Зонд желудочный.
Зонд дуоденальный.
' Жгут венозного застоя
Трубки резиновые.
Психрометр.
II
Палочки стеклянные.
Трубки стеклянные.
Мыльница с мылом.
Щетки для рук.
№ 22. Бюретки Мора.
Бумага оберточная.
Бумага парафиновая.
Бумага фильтровальная.
Бинты стерильные.
Вата.
Блок-нот.
Бланки для ответов.
Этикетки.
Компас.
Циркуль.
Книги для записи.
Д. В сейфе
1. Микроскоп походный.
2. Аллергены
3. Агглютинирующие сыворотки.
Рис. 1.
7 — стол бактериологический, 2 — подвесной шкафик, 3 — колодка для красок,
4— огнетушитель, 5—табуретка. 6 — термостат, 7 — лампа термостата, Я—пе-
регонный куб, 9—комплект ДСН, 10— клетка для животных, 11—автоклав,
12— надкабинный шкаф.
Рис. 2.
12 — подвесной шкафик, 13 — гигиенический стол, /'/—полка для бутылей,
75 — умывальник, 16 — вытяжной шкаф, 17 — вентилятор, 18— печь (керосино-
вая), 19 — выхлопная батарея, 20 — печь Пастера, 21 — термометр, 22 — табурет.
13
щиток клеммы
и предохранитель
потолочный ШМф УЗ КЗв
— 1
добавот аккумулятор стартами
00 а часов Ст со он ну му л ст СО
; выключател^
\винть1 в/за s
лстг/7 3шт\
Угодно мо !
ост не Zwm\
11 к до но мо
мотора !
кплашт кузоса
; V динамо мотора) !
плафон зл лампочка
«©- выключатель
о шпепсельная розетка
4 земля у масса)
кданамо
мотора уз ел. А
злектрасентило тора
^посирж.н
провод вести врезиново(гА> (|гЪ
трубке до входе в зоишт & \\Ш
иуюизолвиию ^рипавтв №винтфт
к~ о А/ «йв-ост ?/4 '1ш№
Брызговик
ост ^вКы/л оодномки
Рис. 3. Монтажная схема электропроводки.
Л динамо
мотора
Условные обозначения:
—|i|i|i— Аккумулятор
Плафон с лампочкой
-Л__ выключатель
Пробой старт.
ГАЗ АДА
—в— Штепсельная розетка
Стартерный
аккумулятор
Добавочный
аккумулятор
8 Предохранитель
Злектро - Вентилятор
X Земля
Рис. 4. Принципиальная схема электроосветительной
проводки.
Умывальник
Сейф
15
Гусеничные цепи
16
Надколесные дуги
Рис. 5. Стол гигиенический
1 2
Гусеничные цепи
• 9
3 4 1 6
5
7
Надколесные дуги
Рис. 6. Стол бактериологический
15
/ 1 2 3
/ Тампоны Тампоны
S для взятия слизи дяя взятия слизи
X в пробирках в пробирках
1 Агйп-йгяп
[1 лл । <а р а I a
4 5 ВОЛОКНИСТЫЙ
Пенал Пенал
с чашками с чашками
Петри Петри
6 7 8
Пенал
Пенал Пенал с чашками
с чашками с чашками Петри
Петри Петри
9 10 11
Пенал Пенал Пенал
с чашками с чашками с чашками
Петри ! Петри Петри
Ящик Ms 1.
16
1 2 3
Пенал Пенал Пенал
с чашками с чашками с чашками
Петри Петри Петри
4 5 6
Пенал Пенал Пенал
с чашками с чашками с чашками
Петри Петри Петри
7 8 9
Пенал Пенал Пенал
с чашками с чашками с чашками
В Петри | Петри я Петри
Перчатки анатомические и пенал с пипетками, баллон очки-консервы хирургические, резиновый, 10
J
Ящик Ms 2.
17
1 2
3 4 Штативы
Щелочной раствор крови в ампулах Штативы с микро- пробирками с микропробирками
6 7
Футляр с пластинкой 27 28
5 Вольфгюгеля Желчь стериль- ная в ампулах Сыворотка Леффлера в пробирках
Желатина щелочная в пробирках 29 Среда Тароцци в пробирках 30 Среда Тароцци в пробирках
31 цци 32 роцци
8 ;Среда Tapoi Среда Та|
Штативы с ми- кроприборами
Пробирки для газообразования 33 Физиологиче- ский раствор 34 Бульон Мюллера
9 10 11 1 1 12 13 14 1 15 16 1 1 17
Жела-
} Нелчь с терильна) i 1 1 тина слабо- щелоч- ная ( Зрбда Е >уллира 1 1
18 19 20 21 22 23 t 24 25 26
С с глюко-! ЗОЙ 1 1 Р е Д [с лакто- зой , а Г Ц с май- I Я нитом 1 i и с с |с маль-| 1 тозой 1 а |с саха- 1 розой СЫЕ ! юротка 1 кровян ая
Ящик Ms 3.
18
1
Иглодержатели
Лупы
Термометр медицинский
Шпадель
Ванночка эмалированная
Пинцеты анатомические
» хирургические
„ Пеана
Скальпель брюшистый
, остроконечный
Кристаллвиолет по Синеву
3
Фильтры Зейца
Мембран-фильтры
Парафин
2
Смесь лактоза-конгорот
. лактоза-фуксин
Эозин
4
Иглы для шприца
Игла Франка
Камера счетная
Перья Дженнера
Проволока платиновая
Шприцы .Рекорд*
Стекла предметные
„ покровные
. шлифовальные
. для висячей капли
„ часовые
Фонендоскоп
Ящик Ms 4.
2*
19
54 Пробка к банке Банка в 760,0 В верхнем подносе: Бумага лакмусовая и куркумовая Диагностикумы. Пипетки глазные 1
2 KJ 10% 3 Вазелин 4 Сахароза 5 Экстракт мяс- ной Либиха 6 Висмут амми- ачный цитрат 7
8 Крис- талл- виолет 9 Гала- ктоза 10 Диме- тилами- добенз- альде- гид 11 фуксин кислый 12 Натрий азотис- токис- лый 13 Медь серно- кислая 1 14 Бромти- молблау 15
16 Бура 17 Медь серно- кислая 18 Синька метиле- новая 19 фуксин основ- ной 20 Брилли- ант- грюн 21 Аммо- ний фос- форно- кислый 22 1 Калий йодис- тый 23
24 Везу- вии 25 Калий азотно- кислый 26 Рафи- ноза 21 Маль тоэа Г 28 Ней- траль- рот 29 Конго- рот 30 Масло кедро- вое 31 Настой- ка иода
32 Натрий гидро- сульфит 33 Спирт метило- вый 34 Маннит 35 Лакму- совая настой- ка 36 Глице- рин 37 Лактоза
38 3 39 а п а с н ы е 40 с к 1 41 л я н к и 42 43 44 Глюкоза 45 Пемза
46 Сулема 47 Железо полуто- рахло- ристое 48 ! Синька Нейс- ' сера 49 Краска Г имза 50 51 Раствор иода по! Мюлле- 1 РУ 1 1 52 Масло вазели новое 53 Масло вазели- новое
Ящик № 5.
20
1 к 4 5 26 >з: о т о ф ? 2’ ю 0$ 34
2 Агар 3 pH = 7,0
6 7 Агар 8 pH = 7,4 9 10 Бульон сл ГО I 00 | 35
36
Бульон Готтингера W I СО I СО 1 го Ю I -А I ° I ю
11 12 Агар 13 pH = 7,4 14 15
37
16 17 Агар 18 pH = 7,4 19 20
38
21 22 Агар 1 23 pH = 8,0 24 25
39
33 Бульон Мюллера
Ящик № 6. Бактериологический стол.
21
Наволочки
Полотенца
Фартук
Ящик № 7.
22
1 Склянка 2 3 4 5
6 Пробирки серологические, Кастрюля эмалированная 7 Пробирки серологические 8 Склянки Дрекселя 1
9 Проби серологи 10 рки ч е с к и е 11 Колба Бунзена
Ящик № 8.
23
Сухие среды
Проволочные
корзины
Ящик Ms 9.
24
Пробирки Новус
Пипетки градуированные
Пипетки Мора
2
3
4
5
6
Склянки круглые
Весы технохимическис Весы аптечные Магнит подковообразны , 7 й
8 Эксикатор 9 Ка wapraF 1/100 и 10 ЛИЙ щовый 1/10 N 11 Калий двухромо- вокислый 1/10 N
Тигли 12 Кис щаве 1/100 и 13 лота левая 1/10 N 14 Натрия гидроокись 1/10 N
Шпагат
Карандаш для стекла
Тигли
Фильтры
беззольные
Кружка
Выпарительная
чашка
Разновес
Ящик № 10. Стол гигиенический.
15
16
25
Цилиндр на 250,0 с пробкой «л
Цилиндры на 50,0 и на 100,0 с пробками ю
Холодильник и цилиндр на 50,0 сл со
Прибор Эбера О1 4 Пробки к склянкам Дрекселя Трубка Т-образная Трубка U-образная
Цилиндр на 100,0 и 10,0 Цилиндр на 50,0 с пробкой м
Трубки хлоркальциевые 00
Цилиндр по Кевену лактоденсиметр ю
1 Барий гидро- окись 2 Натрий гидро- окись 3 Кислота соляная 4 Гипо- сульфит 5 Железо серни- стое 6 Замаз- ка Мен- делеева 7 Кислота серная
8 9 10 11 12 13 14
Кислота Кислота Г ипо- Кал| ьций Тальк Реактив
серная 1,84 соляная 20% сульфит 1/10 N хлор| истый Нессле- ра
15 16 17 18 19 20 21
Глицерин Таннин Хлоро- форм Калий гидро- окись Индика- тор pH Глице- рин Натрий гидро- окись
22 23 24 25 26 27 28
Кислота Натрий Мыль- Известь Известь Алко-
Ацетон уксус- ная двуугле- кислый ный раствор хлорная натрон- ная голь амило- вый
29 Кислота 30 31 32 33 34 35
серная 1,82 Бензин Пеп тон Аммиак Натрий хлори- стый Натрий углеки- слый ।
36 Кислота 37 Пере- 38 Аммо- 39 Дробь 40 Асбест 41 42 Кислота 43 Кислота
уксус- ная 10% кись водо- рода ний родани- стый стеклян- ная щавеле- вая винно- камен- ная
Ящик № 12. СтЪл гигиенический.
27
1 Ножницы Нож складной Набор сверл Нож для консервов Нож для сверл Шаблон хлебный Напильник 1| 2| В Зажимы 1 3 Ступка фарфоровая
„ 4| Лампочки спиртовые — в iviopa. и п 5 Вата стеклянная 6 | Гофмана |
Аммоний хлористый 7 Барий азотнокислый Натрий азотистокислый Кальций углекислый Метилоранж Кислота розоловая Рамноза. Фенолфталеин Кислота флорглюцин Фенолрот 8 Штативы для пробирок
9 Склянка 10 Дифенил- амин 11 Барий азотно- кислый 12 Барий хлористый 13 Калий кислый сернокисл. 14 Ртуть двухло- ристая 15 Свинец уксусно- кислый 16 Кислота розоловая 17 Ртуть азотнокислая
18 Иод 19 20 Фенол- фталеин 21 Серебро азотнокис- лое 22 Калий железисто- сине- родистый 23 Калий хромово- кислый 24 Калий двухромо- вокислый 25 Калий хромовокис- лый ю% 26 Калий двухромово- кислый 1%
27 Флюо- ресцин 28 Флор- глюцин 29 Натрий сернисто- кислый 30 Крахмал раствор 31 Крахмал раствор 32 I Калий иодистый 1 1 33 Натрий уксусно- 1 кислый 34 Реактив Эбера 35 Банка
36 Аммо- ний рода- нистый 37 Аммо- ний ук- суснокис- лый 38 Реак- тив Гриса 39 Сви- нец ук- суснокис- лый 40 Калий м рганцо- вый ____ 41 Аммо- ний серно- кислый 42 Калий фосфорно- кислый двузаме- щенный 43 Соль Сегнета 44 Цинк
Ящик Ms 13. Стол гигиенический.
Цилиндр, колориметр Генера,
шрифт Шнелена
Воронка делительная
Термометр максимальный — минимальный
Ящик Ms 14.
Колба измерительная
Кьельдаля
Колбы измерительные
со
Бритва, иглы препаровальные, корнцанг, оселок,
щипцы тигельные, ампуловскрыватель
СаЭ
кэ
О
Ящик Ms 15
Бутирометры сл 1 Бюксы
Стаканчики химические ю
Колбы Эрленмейера GJ
Термометры: водяной наружный комнатный ! максимальный химические *
1 Кислота карболовая 2 Эфир 3 Спирт 17 Колбы Эрленмейера В в е р х н е Компрессо- рную Компаратор Пробирки L 18 Воронки 19 Центрифуга, части штатива Бунзена, чашка песочная м подносе: центрифужные 20 Ванночка эмалированная, батометр, рулетка, шпагат
4 Вод: дестиллир 5 ованная 6 Кислота пирогалловая
7 Кислота азотная 8 Кислота соляная 1/10 N 9 Натрия гидро- окись 1/10 N 16 Баня водяная, сетки асбес- товые Треножник Треугольник
10 Кислота соляная 11 12 Сереб- ро, азотно- кислый раствор
13 ( 14 Зклянк 15 и
Ящик № 16. Стол гигиенический.
31
СОДЕРЖАНИЕ
Описание лаборатории.................................. 3
1. Лабораторное отделение............................. 3
2. Стерилизационное отделение ........................ 5
3. Кабина водителя машины............................. 6
4. Отопление, освещение, вентиляция и т. д............ 6
5. Развертывание и свертывание................... . 7
6. Хранение...................................... ' 8
7. Ремонт ............................................ 9
8. Перевозка по железной дороге....................... 9
Приложение 1. Инструкция по пользованию гусеничными цепями
типа „Оверол* для автомашины Газ-ААА.................. 10
Приложение 2, Список имущества, укладываемого поштучно . . 11
