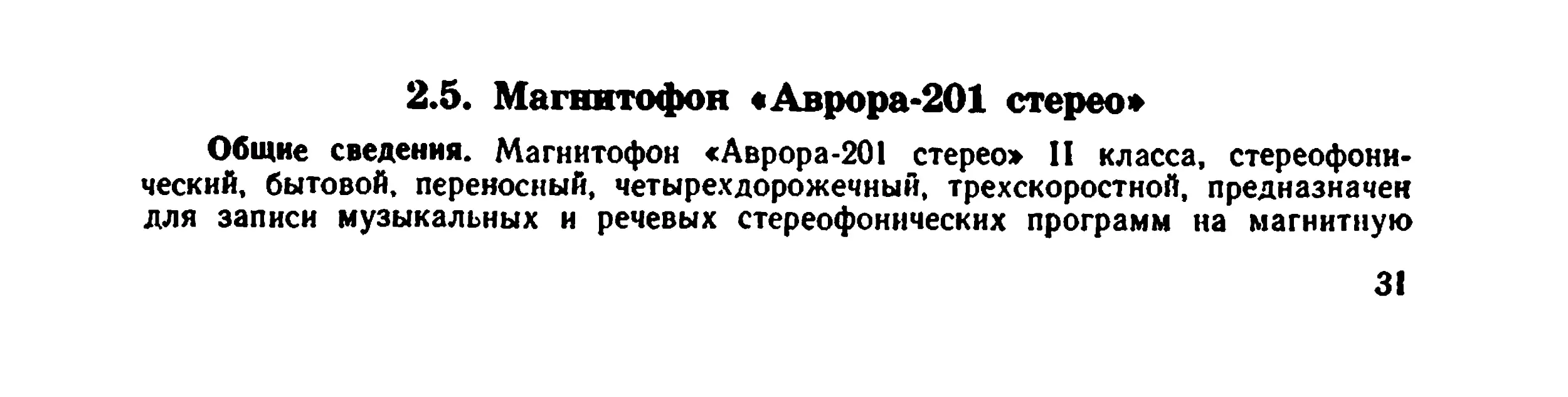

2.5. Магнитофон «Аврора-201 стерео»
Общие сведения. Магнитофон «Аврора-201 стерео П класса, стереофони-
ческий, бытовой, переносный, четырехдорожечный, трехскоростной, предназначен
для записи музыкальных н речевых стереофонических программ на магнитную
31
ленту типа А-4403-6 ст микрофона, звукоснимателя, радиоприемника, телевизора,
радиотрансляционной линии, от другого магнитофона (стереофонического или мо-
нофонического) и воспроизведения через встроенные динамические головки или
через внешнюю акустическую систему.
«Аврора-20! стерео* имеет возможность работать как монофонический четы-
рехдорожечный магнитофон.
Магнитофон обеспечивает: электрическое воспроизведение записи через ли-
нейный выход; акустическое воспроизведение записи через встроенные динами-
ческие головки; акустическое воспроизведение записи через внешние акустические
системы; ускоренную перемотку ленты в обоих направлениях; временную оста-
новку ленты при записи и воспроизведении (режим «Пауза»); наложение одной
записи на другую; контроль уррвня записи при помощи стрелочного индикатора
при неподвижной ленте; прослушивание записи на головные телефоны; автомати-
ческую регулировку уровня записи; возможность записи и воспроизведения одно-
временно по двум каналам в монофоническом режиме; возможность отключения
Рис, 2.13
встроенных динамических головок в любом режиме работы магнитофона; авто-
матическое выключение лентопротяжного механизма при окончании или разрыве
магнитной ленты; очистку магнитной ленты от пыли; раздельную регулировку
уровней записи и воспроизведения; раздельную регулировку тембров по высоким
и низким частотам; регулировку баланса уровней стереоканалов при воспроизве-
дении; регулировку громкости с тонкомпенсацией.
Основные технические данные магнитофона приведены в приложении 4.
Магнитофон «Аврора-201 стерео» комплектуется двумя микрофонами типа
МД-64А, двумя акустическими системами и тремя соединительными шнурами
для осуществления записи от вышеперечисленных источников.
Конструкция. Магнитофон «Аврора-201 стерео» (рис. 2.13) представляет со-
бой переносный аппарат прямоугольной формы. Корпус магнитофона выполнен
из многослойной фанеры с отделкой под ценные породы дерева. Передняя часть
корпуса, а также верхняя и нижняя панели выполнены из полистирола. Магни-
тофон имеет съемную полистироловую крышку. Управление магнитофоном, за ис-
ключением переключения скорости ленты, можно производить при закрытой
крышке.
Органы управления магнитофоном расположены на верхней панели и на пе-
редней торцевой стенке корпуса На верхней панели, между катушками, располо-
жены четыре прямоугольные кнопки включения одной из трех скоростей ленты и
кнопка включения питания магнитофона. В левой части верхней панели распола-
гаются кнопки включения режима автоматической регулировки уровня записи,
кнопка выключения встроенной динамической головки, кнопка Трюк, три кнопки
переключения каналов, спаренный индикатор уровня записи с цветной подсвет-
32
кой. В правой части верхней панели расположены клавишная станция на шесть
клавишей, две ручки регуляторов тембра по низким и высоким частотам, ручки
регуляторов уровня воспроизведения и уровня записи.
На верхней панели магнитофона имеются декоративные шильдики из алюми-
ниевого проката. Надписи и знаки на шильдах выполнены фотохимическим трав*
леннем. На правой стенке корпуса имеется ниша, где размещены пять розеток
с кнопками переключения входных цепей, а именно: розетки для микрофона ле-
вого канала записи, микрофона правого канала записи, звукоснимателя, радио-
приемника или магнитофона, радиотрансляционной линии.
Ниша с розетками и кнопками переключения входов закрывается двумя
шторками.
На задней стенке корпуса имеется две розетки для подключения внешних
акустических систем. К одной из розеток могут подключаться стереофонические
Рис. 2.14
головные телефоны. Магнитофон имеет фетровый очиститель ленты от пыли,
выполненный на поворотном рычаге. Катушки на боковых узлах удерживаются
от осевого смещения специальными подпружиненными фиксаторами.
Описание ЛПМ. Кинетическая схема ЛПМ (рис. 2.14) построена по од-
номоторной кинематической схеме с косвенным приводом ведущего вала 3. По-
дающий узел / невесочувствительный. Подкатушечник 21 с осью и приводным
шкивом вращается на двух шарикоподшипниках. Приемный узел 2 имеет по-
стоянное осевое давление в фрикционной муфте.
Боковые узлы конструктивно отличаются друг от друга в силу выполняемых
функций.
Транспортирование ленты осуществляется ведущим валом 3 с помощью при-
жимного ролика 4. Ведущий вал 3 с маховиком 5 получает вращение от электро-
двигателя 6 через резиновый пассик треугольного сечения со стороной 3 мм.
Подмотка ленты осуществляется приемным узлом 2. В качестве пар трения фрик-
ционной муфты приемного узла используется гетинакс и войлок технический.
Натяжение ленты в тракте обеспечивается подающим узлом, приводной
шкив которого подтормаживается фетровым тормозом.
Тракт протягивания ленты состоит из двух направляющих стоек, 8 и 9, в
начале и конце тракта и одной вводящейся стойки 10. укрепленной на рычаге //
прижимного ролика 4. Все три стойки — регулируемые по высоте и обеспечивают
правильное положение ленты относительно магнитных головок 12 и 13. Охват
головок лентой обеспечивается специальным кронштейном и фетровым прижи-
33
мом, укрепленным на натянутой пружиной лавсановой ленте. Универсальная маг-
нитная головка 12 выставляется по «высоте», «наклону» и «кивку». Стирающая
магнитная головка 13 устанавливается по «высоте» с помощью прокладок.
Режим «Воспроизведение» осуществляется нажатием соответствующей кла-
виши. В режиме «Запись» необходимо нажать, с фиксацией, красную клавишу
Запись, а затем клавишу Воспроизведение. При нажатии только одной клавише
Запись происходит только переключение универсального усилителя в режим За*
пись, а транспортирование ленты начинается после нажатия клавиши Воспроизве-
дение.
Режим «Пауза» осуществляется нажатием соответствующей клавиши, пре
этом прижимной ролик 4 отводится от ведущего вала 3, режим «Перемотка впе-
ред» — нажатием соответствующей клавиши. В этом режиме вращение от элек-
тродвигателя 6 через пасснк 7 передается маховику 5, а от маховика через пас-
сик 22 приводному диску 15 приемного узла 2. Приводной диск 15 через спе-
циальный замыкающий ролик И передает вращение подкатушечнику 20, осуще-
ствляющему намотку ленты. Натяжение ленты обеспечивается подающим узлом»
т. е. аналогично, как и в режиме «Воспроизведение».
В режиме «Перемотка назад» промежуточный ролик 16 перемещается до»
контакта с ободом маховика. Получив вращение, ролик 16 через ролик 17 пере-
дает вращение приводному шкиву подающего узла / и соответственно подкату-
шечнику 21.
Натяжение ленты в этом режиме обеспечивается приемным узлом. Подкату-
шечник 20 подтормаживается за счет трения в фрикционной муфте, так как один
из дисков муфты вращается в противоположную сторону. В режиме «Перемотка
назад» тормоз подающего узла .отводится от подкатушечника 20.
Включение клавишей режимов «Воспроизведение», «Перемотка вперед», «Пе-
ремотка назад» взаимно заблокированы. Нажатие одной из перечисленных кла-
вишей возможно после включения клавиши Стоп. Клавиша Пауза нажимается
и фиксируется при любом включенном режиме. При этом функционирование
ЛПМ не нарушается.
Счетчик ленты 18 получает вращение через пассик 19 круглого сечения от
подкатушечника 20 приемного узла 2.
В ЛПМ используются как металлокерамические подшипники скольжения, так
и шарикоподшипники качения. На шарикоподшипниках собраны подающий и
приемный узлы.
При настройке и регулировке лентопротяжного механизма производятся сле-
дующие операции: регулировка винтом усилия прижима кронштейна прижимного
ролика 14 перемотки к рычагу привода; регулировка подгибкой свободного хода
рычагов перемотки; регулировка натяжением пружин усилия прижима тормозных
рычагов к подкатушечникам; регулировка осевого люфта ведущего вала враще-
нием резьбового винта с последующей фиксацией контргайкой; регулировка под-
гибкой подтормаживающего рычага; регулировка вращением гайки усилия
прижима ленты к головке; регулировка натяжением пружины усилия прижима»
промежуточного ролика к маховику ведущего вала; регулировка подбором пру-
жины усилия прижима прижимного ролика к ведущему валу; регулировка вра-
щением винта свободного хода клавиши Воспроизведение.
Электрическая схема. Электрическая схема магнитофона (рис. 2.15) выпол-
нена на полупроводниковых приборах и содержит: два универсальных усилителя»
два усилителя мощности, генератор стирания и подмагничивания, две схемы ин-
дикаторов уровня записи, схему управления и коммутации электродвигателя, бло-
ка питания и входные цепи магнитофона.
Особенностью схемы магнитофона является электронный коммутатор, кото-
рый обеспечивает работу бесконтактного двигателя БДС-1 и управляет его ско-
ростью. Он состоит из трех основных частей: генератора (Т5, Т8), усилителя по-
стоянного тока (Т4, Тб, Т7) и силовых ключей (Г/, Т2, ТЗ).
Бесконтактный двигатель БДС-1 состоит из трех секций обмоток двигателя
(ДВ) с нереверсивным питанием секций, трех секций обметок тахогенератора»
(ТГ) и трех чувствительных элементов датчика положения ротора (ДПР}.
Для питания переменным напряжением ДПР и получения дополнительного-
источника низкого напряжения постоянного тока, используемого для запирания»
силовых транзисторов, в коммутаторе применен генератор переменного напряже-
34
Рис, 2,15
Уб Коммутатор
S
ния прямоугольной формы с частотой 40—60 кГц, определяемой конденсатором
СЗ. Переменное напряжение для запирания транзисторов выпрямляется диодами
Д23, д24 и сглаживается конденсатором С2 и через резисторы /?/, R3, R7 по-
дается на базы силовых транзисторов Г/, Т2, ТЗ. С трех других выходных обмо-
ток генератора подается переменное напряжение на ДПР, которые последова-
тельно соединены с выпрямительными мостами, включенными в базовую цепь си-
ловых транзисторов. Ротор двигателя содержит два постоянных магнита. При
подходе одного из них к ДПР последний входит в насыщение, вследствие чего
резко уменьшается его индуктивное сопротивление и почти все напряжение пита-
ния прикладывается через выпрямительные диоды к базе силового транзистора.
Транзистор открывается и. выдает импульс на обмотку двигателя. Ротор двига-
теля поворачивается, и магнит подойдет к другому датчику. Откроется второй
силовой транзистор и т. д.
Напряжение сигнала обратной связи с тахогенератора, пропорциональное
скорости вращения двигателя, сравнивается с опорным напряжением на рези-
сторах R9, RIO = 3,5 В). При достижении двигателем скорости, близкой к
установленной, цепочка стабилитронов, включенных последовательно, пробивается
напряжением тахогенератора и происходит сравнение напряжения тахогенератора
с опорным на измерительном резисторе R8. Возникающий сигнал рассогласования
закрывает транзисторы 7W, Тб.
Транзистор 77, который управляет коллекторным напряжением силовых тран-
зисторов Г/, 7*2, ТЗ, закрывается и соответственно напряжение на коллекторах
силовых транзисторов, а следовательно, и на обмотках двигателя уменьшается:
двигатель начинает снижать скорость под действием нагрузки. Напряжение на
тахогенераторе уменьшается, стабилитроны восстанавливают свое первоначальное
состояние. Транзисторы Т4, Тб, Т7 открываются, напряжение на коллекторах си-
ловых транзисторов повышается, и двигатель вновь увеличивает скорость. Про-
цесс повторяется в прежней последовательности.
Таким образом, в системе устанавливается автоколебательный цикл поддер-
жания заданной скорости двигателя. Меняя величину напряжения тахогенера-
тора подключением различного числа последовательно включенных стабилизато-
ров, устанавливаются различные скорости двигателя: 3000, 1500, 750 об/мин. Для
точной установки этих скоростей предназначены подстроечные резисторы R2,
R4, R6 соответственно. Транзистор R10 стабилизирует скорость при изменении
температуры от —10 до 4-50° С.
Для исключения погрешностей по уходу скорости, связанных с изменением
питающего напряжения ст 9 до 14 В, применен стабилитрон, который задает
опорное напряжение.
Основными коммутирующими элементами электросхемы магнитофона яв-
ляются модульные переключатели типа П2К.
Технические данные некоторых основных узлов. Двигатель БДС-1 бескон-
тактный, постоянного тока, с электронной схемой коммутации и тремя стабили-
зированными частотами вращения.
Схема управления и стабилизации выполнена в виде отдельного блока на
27 диодах и девяти транзисторах. Напряжение питания —12 В, номинальный
ток — 350 А, КПД — 30%, масса — 300 г.
Блок магнитных головок типа 6Д24Н.1 имеет: индуктивность 36—66 мГ, но-
минальный ток подмагничивания не более 2 мА, номинальный ток записи не бо-
Таблица 2.3
Наименование	В ы - о д ы
	3-20	5-18	9-14	8-15
Напряжение холосгого хода, В				29±0Л	18 ±0,5
Напряжение при номинальной нагруз-	127	220	26 ±0,5	14Л±0Л
ке, В Номинальный ток, мА					700	600
Ток холостого хода, мА	40	40	700	600
36
лее 0,3 мА, ЭДС при воспроизведении не менее 0,3 мВ, добротность не менее 2Г
габаритные размеры 14X14X13 мм.
Блок магнитных головок 6С2419,! имеет: индуктивность 0,45—0,75 мГ, номи-
нальный ток стирания 65 мА, номинальную мощность потерь 65 мВт, сопротивле-
ние изоляции обмотки по отношению к сердечнику 20 мОм, габаритные размеры
13 X 13 X 17 мм.
Трансформатор ТС-35-С питается от сети переменного тока частоты 50 Гц и
напряжения 127/220 В. Мощность — 35 В А. Намотка трансформатора выполнена
проводом ПЭВ-2. В табл. 2.3 даны моточные данные трансформатора типа
ТС-35-С.
