Магнитофон-приставка
«Нота-202 стерео»
Общие сведения. Переносный стереофо-
нический четырехдорожечный двухскоро-
стной магнитофон-приставка «Нота-202 сте-
рео» предназначен для записи музыкальных
и речевых программ на магнитной ленте
шириной 6,25 мм от микрофонов, звукосни-
мателя, радиоприемника, телевизора, радио-
трансляционной линии, от другого магнито-
фона и воспроизведения записи на головные
телефоны и через внешний усилитель на
акустические системы.
Технические данные магнитофона-при-
ставки приведены в табл. 1.1.
В магнитофоне-приставке предусмотрены:
ускоренная перемотка ленты вперед и на-
зад; раздельная регулировка уровней запи-
си и воспроизведения как при неподвиж-
ной, так и при движущейся ленте; вре-
менный останов ленты при записи и воспро-
изведении; трехдекадный индикатор расхо-
да ленты; индикация включения магнитофо-
на в сеть.

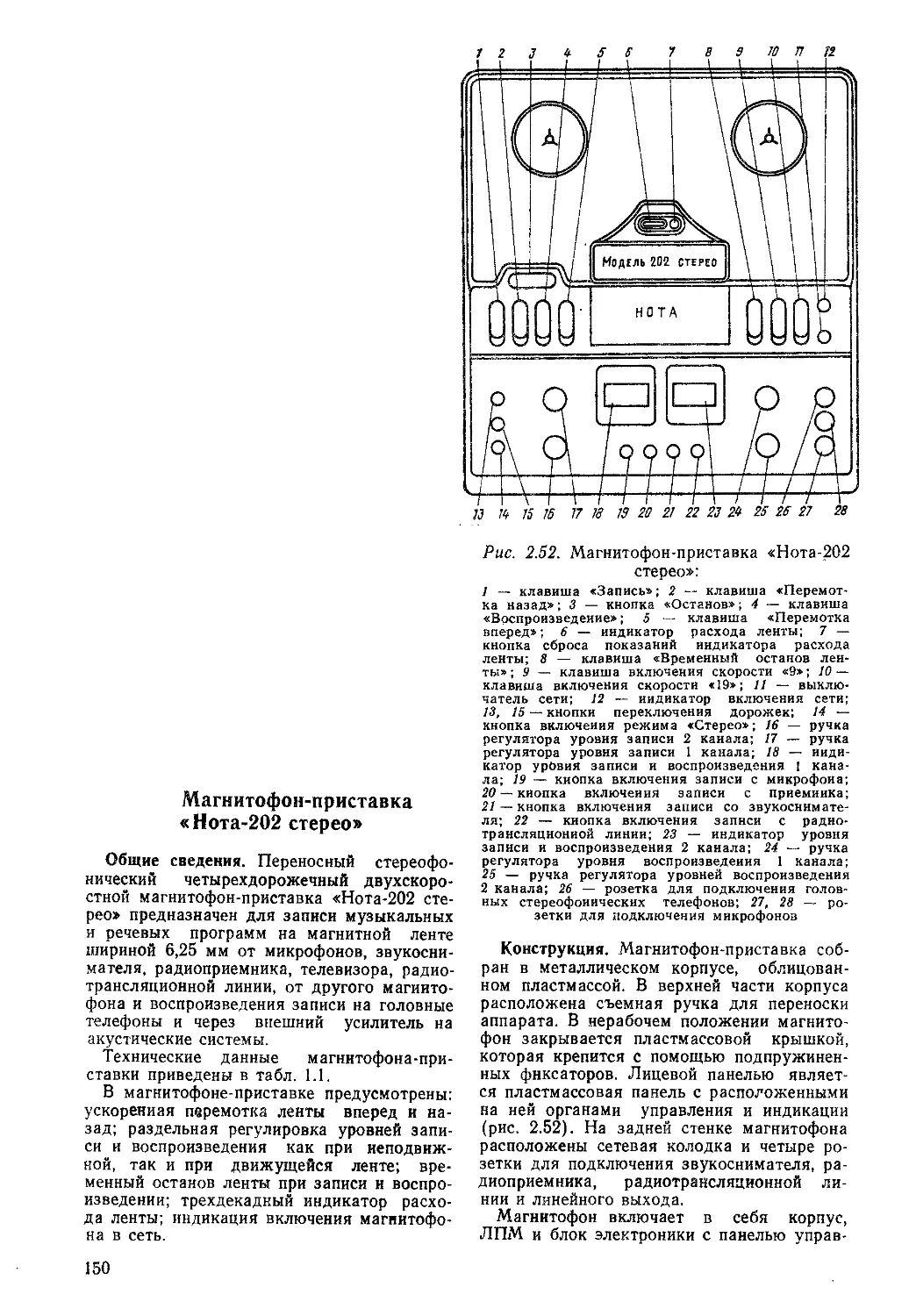

Рис. 2.52. Магнитофон-приставка «Нота-202
стерео»:
1 — клавиша «Запись»; 2 — клавиша «Перемот-
ка назад»; 3 — кнопка «Останов»; 4 — клавиша
«Воспроизведение»; 5 — клавиша «Перемотка
вперед»; 6 — индикатор расхода ленты; 7 —
кнопка сброса показаний индикатора расхода
ленты; 8 — клавиша «Временный останов лен-
ты»; 9 — клавиша включения скорости «9»; 10 —
клавиша включения скорости «19»; 11 — выклю-
чатель сети; 12 — индикатор включения сети;
13, 15 — кнопки переключения дорожек; 14 —
кнопка включения режима «Стерео»; 16 — ручка
регулятора уровня записи 2 канала; 17 — ручка
регулятора уровня записи 1 канала; 18 — инди-
катор уровня записи и воспроизведения 1 кана-
ла; 19 — кнопка включения записи с микрофона;
20 — кнопка включения записи с приемника;
21 — кнопка включения записи со звукоснимате-
ля; 22 — кнопка включения записи с радио-
трансляционной линии; 23 — индикатор уровня
записи и воспроизведения 2 канала; 24 — ручка
регулятора уровня воспроизведения 1 канала;
25 — ручка регулятора уровней воспроизведения
2 канала; 26 — розетка для подключения голов-
ных стереофонических телефонов; 27, 28 ~ ро-
зетки для подключения микрофонов
Конструкция. Магнитофон-приставка соб-
ран в металлическом корпусе, облицован-
ном пластмассой. В верхней части корпуса
расположена съемная ручка для переноски
аппарата. В нерабочем положении магнито-
фон закрывается пластмассовой крышкой,
которая крепится с помощью подпружинен-
ных фиксаторов. Лицевой панелью являет-
ся пластмассовая панель с расположенными
на ней органами управления и индикации
(рис. 2.52). На задней стенке магнитофона
расположены сетевая колодка и четыре ро-
зетки для подключения звукоснимателя, ра-
диоприемника, радиотрансляционной ли-
нии и линейного выхода.
Магнитофон включает в себя корпус,
ЛПМ и блок электроники с панелью управ-
150
Рис. 2.53. Кинематическая схема магнитофона-приставки «Нота-202 стерео»
ления. Лентопротяжный механизм состоит
из подающего и приемного узлов; платы
центрального узла с магнитными головками,
лентоприжима, узла ведущего вала и при-
жимного ролика; двух переключателей ре-
жимов работы с тягами и рычагами; роли-
ка перемотки; тормозов; индикатора рас-
хода ленты; электромагнита с платой уп-
равления; силового трансформатора. Блок
электроники магнитофона включает в себя
раздельные платы универсальных усилите-
лей, блока питания, телефонных усилителей
и плату соединений с разъемами для под-
ключения перечисленных плат. Все платы
имеют односторонний печатный монтаж.
Описание ЛПМ (рис. 2.53). Лентопро-
тяжный механизм собран на шасси, изго-
товленном из листовой стали. Он построен
по одномоторной кинематической схеме с
косвенным приводом ведущего вала от
электродвигателя 3 с помощью пассика 5
круглого сечения. Электродвигатель при-
крепляется к шасси с помощью резиновых
амортизаторов, распорных втулок и винтов
М4. На валу электродвигателя установлен
трехступенчатый составной шкив 4, выпол-
ненный в виде фрикционной муфты. На ве-
дущей части выполнены две проточки для
приводного пассика 5. Ведущая часть за-
крепляется на валу электродвигателя дву-
мя винтами. Ведомая часть фрикционно
связана с ведущей с помощью шайбы, пру-
жины и штыря. Усилие пружины регулиру-
ется перестановкой штыря. Промежуточ-
ные ролики 2 входят в зацепление с наруж-
ной поверхностью ведомой части шкива в
зависимости от режима работы магнито-
фона.
Лентопротяжный механизм собран на
шасси, изготовленном из листовой стали.
На шасси на четырех стойках установлена
плата центрального узла, на которой за-
креплены узел ведущего вала, система ры-
чагов прижимного ролика, индикатор рас-
хода ленты, рычаги тормозов подающего и
приемного узлов с приводом, универсальная
и стирающая магнитные головки, направ-
ляющие стойки и элементы лентоприжима.
Система рычагов прижимного ролика обес-
печивает «самоустанавливание» прижимно-
го ролика относительно ведущего вала.
Привод индикатора расхода ленты 19 осу-
ществляется двумя пассиками 10, 12 от
верхнего диска приемного узла 8 через про-
межуточный шкив 11. Для остановки лен-
ты в режиме «Останов» применены диффе-
ренциальные тормоза. Рабочим элементом
тормозов является резиновый подпружи-
ненный ролик 9. Конструкция тормозов
обеспечивает устранение «петлеобразова-
ния» при переклюечнии режимов работ маг-
нитофона.
Каждая магнитная головка установлена
на отдельных подпружиненных основаниях.
Для универсальной магнитной головки 17
предусмотрен принудительный прижим маг-
нитной ленты к рабочей поверхности. В ре-
жиме перемотки лента отводится от поверх-
152
ностей магнитных головок. Слева и справа
от платы центрального узла расположены
соответственно клавишный переключатель
10 режимов работ «Перемотка вперед»,
«Перемотка назад», «Воспроизведение»,
«Запись» и клавишный переключатель 13
скоростей 9 и 19 см/с и режима «Времен-
ный останов ленты». При нажатии клав-
ши «Воспроизведение» прижимной ролик
14 подводится к ведущему валу 20. При
этом срабатывает электромагнит, его сер-
дечник втягивается и через систему рычагов
прижимает прижимной ролик к ведущему
валу. Одновременно с этим срабатывает
система рычагов, отводящая тормоза от
боковых узлов и воздействующая на плос-
кую пружину приемного узла 8, обеспечи-
вая требуемое усилие подмотки. Подмотка
осуществляется пассиком 7 квадратного
сечения, передающим вращение от махови-
ка 15 к нижнему диску приемного узла.
Режим «Запись» включается одновременно
двумя клавишами. При нажатии клавиши
«Запись» включается переключатель, ком-
мутирующий электрические цепи усилите-
лей. При нажатии клавиши «Воспроизведе-
ние» начинается транспортировка магнитной
ленты. При нажатии клавиши «Перемотка
вперед» ролик 6 вводится в зацепление со
шкивом 4 электродвигателя и верхнего дис-
ка приемного узла. При нажатии клавиши
«Перемотка назад» ролики 2 входят в за-
цепление со шкивом 4 электродвигателя и
верхним диском подающего узла 1. При на-
жатии клавиши «Временный останов лен-
ты» затормаживается подающий узел 1,
отключается микропереключатель, разрыва-
ющий цепь электромагнита, и отводится
прижимной ролик от ведущего вала. При
повторном нажатии клавиша «Временный
останов ленты» возвращается в исходное
положение, при этом тормоз отводится от
подающего узла, замыкается цепь электро-
магнита и прижимной ролик прижимается
к ведущему валу. Скорости 9 и 19 см/с пе-
реключаются нажатием соответствующей
клавиши. Рычаг клавиши «9» кинематиче-
ски связан с переключателем коррекции.
При нажатии клавиши «19» рычагом вил-
кообразной формы приводной пассик 5 пе-
ребрасывается с нижней ступеньки шкива 4
и маховика 15 на верхнюю, а клавиша «9»
и переключатель коррекции возвращаются
в исходное положение.
Приемный узел крепится к шасси тремя
винтами. Узел представляет собой фрикци-
онную муфту, состоящую из ведущей и ве-
домой частей. Фрикционную пару образу-
ют капроновый вкладыш в ведомой части
и фетровое кольцо в ведущей. Вращающий
момент создается плоской пружиной, рас-
положенной в нижней части узла. Подаю-
щий узел также крепится к шасси тремя
винтами. Основной частью узла является
алюминиевый диск с запрессованной осью.
На хвостовой части оси укреплен диск, ко-
торый в паре с фетровым кольцом крепеж-
СП
со
Рис. 2.54. Электрическая принципиальная схема магнитофона-приставки «Нота-202»
(«Нота-203 стерео»)
Рис. 2.55. (Начало)
ной втулки обеспечивает подтормаживание
в режиме «Рабочий ход».
В ЛПМ предусмотрены следующие регу-
лировочные операции: регулировка гаран-
тированного зазора 0,5—1 мм между плос-
костями поворотного рычага и рычагом
прижимного ролика вращением упорной
резьбовой втулки электромагнита; регули-
ровка усилия прижимного ролика к ведуще-
му валу 8±0,05 Н поворотом специальной
гайки; регулировка усилия подмотки прием-
ного узла в пределах 0,7—0,9 Н винтом,
воздействующим на плоскую пружину. Ре-
гулировка усилия подтормаживания (0,25—
0,35 Н) на подающем узле поджатием или
ослаблением цилиндрической пружины и
перемещением шайбы; регулировка усилия
пробуксовки шкива электродвигателя (3±
±0,2 Н) перемещением вдоль оси шайбы
и перестановкой штыря; регулировка маг-
нитных головок по высоте и по Наклону.
Электрическая часть магнитофона-при-
ставки «Нота-202 стерео» (рис. 2.54)
обеспечивает усиление записываемых и
воспроизводимых сигналов, их коррекцию
или предыскажения, а также стирание ра-
нее записанных сигналов.
Блок электроники содержит: плату вход-
ного устройства П1; плату переключателей
каналов и генератора тока стирания и под-
магничивания П2; две платы универсально-
го усилителя ПЗ-1, ПЗ-2; соединительную
плату П4; две платы фильтра динамическо-
го шумопонижающего П5-1, П5-2; плату
телефонного усилителя и индикаторов П7.
В блоке электроники магнитофона-при-
ставки «Нота-202 стерео» вместо динами-
ческих шумопонижающих фильтров содер-
жатся линейные усилители, а на передней
панели отсутствуют переключатель и регу-
лятор порога фильтра.
Входное устройство (рис. 2.55, а) совме-
154
стно с входными разъемами XI—Х6 обес-
печивает согласование источников записы-
ваемых сигналов (микрофоны, звукосни-
матель, радиоприемник и радиотрансляци-
онная линия) с входами универсальных
усилителей. Входное устройство состоит из
входного делителя, выполненного на резис-
торах 1-R1—1-R7, и переключателя входов
1-S1.
Переключатель каналов (рис. 2.55, б)
обеспечивает функционирование магнито-
фона-приставки в режимах «Стерео», когда
работают оба канала воспроизведения или
записи, или в режимах «Моно», когда ра-
ботает один из каналов записи или воспор-
изведения. Переключатель каналов содер-
жит блок переключателей 2-S1.
Генератор тока стирания и подмагничи-
вания (рис. 2.55, б) обеспечивает токами
стирания магнитные головки Е2 и токами
подмагничивания магнитные головки Е1 в
режиме записи. Он выполнен на транзисто-
рах 2-V1, 2-V2 и трансформаторе 2-Т1.
Элементами, определяющими частоту гене-
рации, являются емкость конденсатора
2-С1, индуктивности стирающих головок Е2
или их эквивалентов, а также индуктивно-
сти трансформатора 2-Т1. Эквиваленты сти-
рающих головок 2-L1, 2-L2 поддерживают
стабильность характеристик ГСП в режимах
«Моно». Токи подмагничивания регулиру-
ются подстроечными резисторами 4-R6,
4-R9 при скорости 9 и подстроечными ре-
зисторами 4-R7, 4-R8 при скорости 19 см/с
соответственно по каналам записи. Под-
строечные резисторы расположены на сое-
динительной плате П4 (см. рис. 2.55, г).
Универсальный усилитель (рис. 2.55, в)
обеспечивает усиление, коррекцию или
предыскажение электрических сигналов, по-
ступающих с входного устройства в режи-
ме записи или с воспроизводящей магнит-
ной головки в режиме воспроизведения. Он
содержит три каскада усиления на транзи-
сторах 3-V1, 3-V3, 3-V4 с гальванической
связью между каскадами. Предыскажения
электрических сигналов поддерживаются: в
области низших частот рабочего диапазона
элементами 3-R10, 3-R11, 3-С7, в области
верхних частот — элементами 3-L1, 3-С10,
3-R18, 3-R20. Регулировка и установка
уровня предыскажений в области верхних
частот производятся подстроечным резисто-
ром 3-R18 при скорости магнитной ленты 9
и подстроечным резистором 3-R20 при ско-
рости 19 см/с. Коррекция электрических
сигналов обеспечивается: в области низших
частот рабочего диапазона элементами
3-R6, 3-R7, 3-С5; в области средних частот
элементами 3-R8, 3-С5 при скорости маг-
нитной ленты 9 и элементами 3-R9, 3-С5
при скорости 19 см/с; в области верхних ча-
стот рабочего диапазона элементами 3-L1,
3-С10, 3-R17 при скорости магнитной ленты
155
9 и элементами 3-L1, 3 СП, 3-R19 при ско-
рости 19 см/с. Регулировка и установка
уровня коррекций производятся подстроеч-
ным резистором 3-R6 в области нижних ча-
стот рабочего диапазона, подстроечным ре-
зистором 3-R8 в области средних частот
при скорости магнитной ленты 9, подстроеч-
ным резистором 3-R9 в области средних ча-
стот при скорости магнитной ленты 19 см/с;
подстроечным резистором 3-R17 в области
верхних частот при скорости магнитной
ленты 9 и подстроечным резистором 3-R19
в области верхних частот при скорости
19 см/с. Диод 3-V2 закрывает канал вос-
произведения при включении перемоток.
Номинальное выходное напряжение УУ
(50 мВ) устанавливается подстроечным ре-
зистором 4-R4 в первом канале воспроиз-
ведения и подстроечным резистором 4-R1
во втором канале воспроизведения, распо-
ложенных на соединительной плате /74
(рис. 2.55, г). Уровень записи устанавлива-
ется переменным резистором 4-R12 в пер-
вом канале записи и переменным резисто-
ром 4-R14 во втором канале, расположен-
ном на передней панели магнитофона-при-
ставки.
Соединительная плата (рис. 2.55, г) кон-
структивно и электрически соединяет ос-
новные устройства блока электроники и
кроме указанных элементов содержит
разъемы Х9-1, Х9-2, ХЮ-1, ХЮ-2 и Х12 для
подключения соответствующих плат ПЗ-1,
ПЗ-2? П5-1, П5-2, П7; переключатели рода
работ 4-S1, 4-S2, 4-S3; заграждающие филь-
тры 4-L1, 4-L2 для защиты сигнальных це-
пей от токов ГСП.
Телефонный усилитель (рис. 2.55, д) сог-
ласует выход УУ с головными телефонами.
Усилитель каждого канала выполнен на
транзисторах 7-V6, 7-V8, (7-V5, 7-V7) по
схеме составного эмиттерного повторителя.
Сигналы на УТ поступают с регуляторов
уровня воспроизведения 4-R11, 4-R13 через
соединительную плату.
Устройство индикации уровня записи и
воспроизведения (рис. 2.55, д) выполнено
на плате П7 по схеме удвоения напряже-
ния с использованием диодов 7-VI—7-V4.
Токи индикации устанавливаются подстро-
ечными резисторами 7-R1—7-R4.
Линейный усилитель (рис. 2.55, е) согласу-
ет выход УУ с входами телефонных усили-
телей и индикаторов. Он выполнен иа тран-
зисторах 9-V1—9-V3 с гальванической свя-
зью между каскадами. С выхода ЛУ сигна-
лы поступают на регулятор уровня воспро-
изведения 4-R11 и 4-R13, резисторы 4-R3 и
4-R1 и далее на линейные выходы и теле-
фонный усилитель, а также на индикатор и
универсальную магнитную головку.
Динамический шумопонижающий фильтр
выполнен по известной схеме «Маяк» и
описан в § 2.8.
Электрическая часть, обеспечивающая все
устройства и блоки магнитофона-приставки
напряжениями питания, выполнена в блоке
питания (см. рис. 2.4). Блок питания со-
156
/77
+ц С9
С1
500,0*16
3300
ДО*
УЗ
50,0*6,3
R3
+
*4
а)
К15
82
V5
КТ315Б
V7
КТ315Б
R10
20к
У8
КТ315Б
СЮ
+„500,0*16
3300
V4
V6
КТ315Б
-Ы-
А9Ж
—W
57
10,0*16
RH- С12-
200 2000*15
10,0*15
R11
20к
Кв Л|№
Юк I 120 к
Свц+
»7<
47к
Jdcii
200,0*15
ACCS 1R7
^V10,0*10 [1/,5к
&'
rj-L яу!
/,^И
VI т
1*5
+ 54 /5*
V2 =}= U
ДОЖ 50,0*5,3
Рис. 2.55. (Продолжение)
Sj
10,0*10
Rt3
200
К12
20к
К16
82
держит силовой трансформатор Т1, устрой-
ство питания электромагнита П8 и фильтр
П6 (рис. 2.55, ж). Устройство питания элек-
тромагнита обеспечивает напряжение пуска
и напряжение удержания электромагнита
Y1. Диод 8-V2 защищает электромагнит от
перенапряжений в момент выключения. Вы-
прямитель 8-V1 преобразует переменные иа-
157
Рис. 2.55. Электрические принципиальные схемы блока входов (а); переключателя ка-
налов и генератора тока стирания и подмагничивания (б), универсального усилителя
(в), соединительной платы (г), усилителей для телефонов и индикаторов (б), линейно-
го усилителя (е), фильтра блока питания (ж) магнитофона-приставки «Нота-202 сте-
рео» («Нота-203 стерео»)
пряжения 30 или 8 В в постоянные. Размы-
катели S3-S5 отключают устройство, а так-
же переводят его из режима пуска в режим
удержания. Фильтр совместно с выпрямите-
лем 6-V9 позволяет получить стабилизиро-
ванное напряжение питания ±15 В.
Напряжения на выходах устройств бло-
ка электроники указаны в табл. 2.36.
Моточные данные катушки и трансфор-
матора ГСП приведены в табл. 2.37.
Возможные неисправности и способы их
устранения указаны в табл. 2.38.
Порядок разборки и сборки магнитофона.
Для обнаружения и устранения неисправ-
ностей разборку магнитофона нужно про-
водить в следующей последовательности.
Снять ручки управления с регуляторов
уровня записи и воспроизведения и ниж-
нюю крышку блока головок. Отвернуть
винт и снять пломбу; отвернуть пять вин-
тов, крепящих лицевую панель, и снять ее.
На задней стенке снять крышку отсека се-
тевого шнура и отсоединить шнур питания;
отвернуть четыре винта, крепящих заднюю
158
I а б л и ц a 2.36
Напряжения на выводах транэисторов блока электроники
магнитофона-приставки «Нота-202 стерео»
Обозначение по схеме Постоянное напряжение на выводе, В Переменное напряжение на выводе, мВ
Эмиттер База Коллектор Эмиттер База Коллектор
П2
2-V1
2-V2 1 — 1,2 20
пз
3-V1 —2,7 —3,6 —4,2 0,3
3-V3 —3,6 —4,2 — 10,6
3-V4 — 11,2 — 10,6 —9,4 70
П6
6-V1 17 24
6-V6 — 17 —24
6-V7 14,5 24
6-V8 —14,5 —24
П7
7-V5 9.6 10,2 11 300
7-V7 9 9,6 11 140
7-V6 — I —0,3 0 300
7-V8 — 1,7 —1 0 140
П9
9-V1 —0,2 —0,9 —1,5 110
9-V2 — 1,5 —7,6
9-V3 —7 -7,6 — 13 2,2-103
Таблица 2.37
Моточные данные катушек индуктивности и трансформатора
магнитофона-приставки «Нота-202 стерео»
Обозначение по схеме о а 3 СО Число витков Марка и диа- метр провода, мм Сопротив- ление об- мотки пос- тоянному току. Ом Тип сердечника Й5 g “ л а = оь, S s S Вид намотки
Т1 1—2 775 ПЭВ-1 0,27 30 Магнитопровод
1—3 915 ПЭВ-1 0,27 37
1—4 1340 ПЭВ-1 0,27 58 Рядовая
5 1 слой ПЭВ-1 0,27 ШЛ16Х32
6—7 190 ПЭВ-1 0,5 15
8—10 НО ПЭВ-1 0,5 12
10-11 110 ПЭВ-1 0,59 12
9—10 50 ПЭВ-1 0,59 6
2 Т1 1—2 43 ПЭВ-1 0,16 Чашка 0,12
2-3 57 ПЭВ-1 0,16 4Г-23-8А 0,2
3—4 57 ПЭВ-1 0,16 0,2 Внавал
4—5 43 ПЭВ-1 0,16 0,12
6—8 220 ПЭВ-1 0,16 2,05
4-L1, 4-L2 1—2 1000 ПЭВТЛ 0,07 70 М400НН-5 5 Внавал
2-L1, 2-L2 12 340 ПЭВ-1 0,15 7 М400НН-5 0,65 Внавал
3-L1 1—2 800 ПЭВТЛ 0,07 57 М400НН-5 3.3 Внавал
Таблица 2.38
Возможные неисправности и способы их устранения
магнитофона-приставки «Нота-202 стерео»
Неисправность Возможная причина Способ устранения
Перегорает сетевой пре- Пробой или замыкание кон- Проверить омметром исправ-
дохранитель при вклю- денсатора или выпрямительно- ность конденсатора и выпря-
чении магнитофона в ре- го моста мительного моста
жим «Рабочий ход» Короткое замыкание обмотки якоря электромагнита Проверить омметром сопро- тивление обмотки якоря элек- тромагнита
Прослушивается дето- Попадает смазка или загряз- Протереть указанные поверх-
нация звука йены поверхности ведущего ва- ла, прижимного ролика, при- водного ремня .круглого сече- ния, шкива электродвигателя и проточек маховика ности тампоном, смоченным в спирте •
Недостаточен прижим прижим- ного ролика к ведущему валу Отсутствует зазор между по- воротным и прижимным рыча- гами прижимного ролика Ведущий вал и (или) ось при- жимного ролика заедают в под- шипниках Большое усилие подтормажи- вания Поворотом гайки увеличить усилие прижима прижимного ролика Выставить упорную втулку электромагнита, обеспечив га- рантированный зазор, и за- контрить гайкой Разобрать узлы, промыть спиртом и затем смазать под- шипники Перемещением запорной шай- бы на подающем узле отрегу- лировать усилие подтормажи- вания
В режиме «Рабочий ход» иет подмотки Оборван пассик приемного уз- ла Заменить пассик
В режиме «Рабочий ход» магнитная лента не Оборван приводной пассик круглого сечения Заменить пассик
транспортируется Не срабатывает электромагнит Вышел из строя микропереклю- чатель питания Проверить цепь питания элек- тромагнита Заменить неисправный пере- ключатель
Медленная перемотка Разрегулировалась муфта Отрегулировать муфту шкива
или перемотки нет шкива электродвигателя Попала смазка на поверхности роликов перемотки, шкива электродвигателя и обрезинен- ные диски приемного и подаю- щего узлов перестановкой штыря в другое положение и поджать пружи- ну Протереть указанные поверх- ности тампоном, смоченным в спирте
Неравномерно вращает- Загрязнены или изношены Разобрать узлы и протереть
ся приемный и (или) фрикционные элементы боко- фрикционы спиртом. При необ-
подающий узлы (рыхлая намотка) вых узлов ходимости заменить фрикцион- ные элементы новыми. Отре- гулировать узлы, обеспечив усилие подмотки 0,7—0,8 Н
Неудовлетворителен Загрязнена или неисправна Очистить рабочую поверхность
уровень воспроизводи- мых сигналов в области магнитная головка Е1 магнитной головки Е1, при не- обходимости заменить
верхних частот рабочего Неправильно установлена маг- Установить магнитную головку
диапазона нитная головка Е1 Неправильно установлен уро- вень коррекции воспроизводи- мых сигналов Е1 (см. § 4.5) Проверить АЧХ каналов вос- произведения (см. § 4.7) и при необходимости установить тре- буемый уровень коррекции
160
Окончание табл. 2.38
Неисправность Возможная причина Способ устранения
Отсутствует воспроиз- ведение на головные те- лефоны Отсутствует запись Неудовлетворительно качество записи и стира- ния Неисправен телефонный усили- тель Загрязнена или неисправна магнитная головка Е1 Неисправен ГСП подстроечными резисторами 3-R17, 3-R19 соответственно по скоростям 9 и 19 см/с Проверить исправность теле- фонного усилителя, при необ- ходимости заменить неисправ- ные элементы Очистить рабочую поверхность магнитной головки Е1, при не- обходимости заменить Проверить исправность ГСП, при необходимости заменить неисправные элементы
стенку, и снять ее. При обнаружении неис-
правностей в электрической схеме необхо-
димо отвернуть четыре винта, крепящие
панель управления к блоку электроники,
два винта крепления переключателя доро-
жек, вывести его в паз и откинуть панель
управления. Затем отвернуть винт, снять
планку, фиксирующую платы усилителей,
и извлечь платы усилителей.
Собирают магнитофон в обратной после-
довательности.
Настройка и проверка электрической ча-
сти магнитофона-приставки. Перед настрой-
кой и проверкой следует провести подгото-
вительные мероприятия (см. § 4.4).
Установить универсальную магнитную
головку Е1 по углу и наклону с помощью
измерительной ленты 6ЛИТ4.ЧВН (см.
§ 4.5).
Проверить и установить напряжения на
линейном выходе 390 мВ с помощью изме-
рительной ленты 6ЛИТ4.У.9 подстроечны-
ми резисторами 4-R11, 4-R13 (см. § 4.6).
При этом на выходах универсальных уси-
лителей установить напряжения 50 мВ
подстроечными резисторами 4-R4, 4-R1.
Одновременно установить номинальные
показания стрелочных индикаторов под-
строечными резисторами 7-R1, 7-R3.
Проверить АЧК каналов воспроизведе-
ния с помощью измерительных лент
6ЛИТ4.ЧВН (см. § 4.7). Характеристику
подстраивают резисторами 3-R9, 3-R20 при
скорости магнитной ленты 19 и резистора-
ми 3-R8, 3-R18 при скорости 9 см/с.
Проверить относительный уровень по-
мех канала воспроизведения (см. § 4.8).
Настроить заграждающие фильтры вра-
щением сердечников катушек индуктивно-
сти 4-L1, 4-L2 (см. § 4.10).
Настроить эквиваленты стирающей маг-
нитной головки Е2 вращением сердечников
катушек индуктивностей 2-L1, 2-L2 (см.
§ 4.11).
Установить оптимальный ток подмагни-
чивания в каналах записи подстроечными
резисторами 4-R7, 4-R8 соответственно по
каналам при скорости магнитной ленты 19
и резисторами 4-R6, 4-R9 при скорости
9 см/с (см. § 4.12).
Проверить АЧХ каналов записи — вос-
произведения (см. § 4.13). Характеристики
подстраиваются резисторами 3-R6, 3-R17,
3-R19.
Установить номинальные показания
стрелочных индикаторов подстроечными
резисторами 7-R2, 7-R4 соответственно по
каналам записи (см. § 4.12).
Проверить коэффициент гармоник кана-
лов записи — воспроизведения (см. § 4.16),
относительный уровень помех канала запи-
си — воспроизведения (см. § 4.14), относи-
тельный уровень стирания (см. § 4.17).
6 Зак. 1408
161
Ю К 15 15 17 27 18 15 20 21 22 23 25 2^ 26 20
Магнитофон-приставка «Нота-203 стерео»
Конструкция магнитофона «Нота-203
стерео» (рис. 2.56) аналогична конструк-
ции магнитофона «Нота-202 стерео». Ос-
новные конструктивные различия состоят
в компоновке органов управления и инди-
кации, наличии системы шумопонижения
и расположении розеток для подключения
микрофонов первого и второго каналов.
В магнитофоне «Нота-203 стерео» эти ро-
зетки установлены на задней стенке.
II о о ©э са ьэ to © о со to ге ° п ге "О "О ГВ ге о о 0? fa tr •e* 09 to © 3 co ЛЭ re о О © s 09 to © © о re ЛЭ re о О Г) Я 0» ге н я ге “о н я 7 to tO А о to о 3 и4 Л> ге "° лэ ге ге о о *а W 09 to о © > о "О 09 to 8 3 ге лэ ге о 5 я Я ге лэ to © оо о ге лэ ге о £ 09 Я X to © © K’S fag fa ге ° ге 3 3 © § и Г9 н W ге лэ S g О © © Маяк-001 стерео Модель
сте-
СП О СП © © О © О © о ©©W©W©W©W© © © © © © о © © СО © СО © © © as -U © © lj © © © © © © © © © © © © © © '© © © © © © © © © © Скорость магнитной ленты, см/с
to to to to to to - to to to to © © totowtotowtoto г— © © © © Отклонение скорости магнитной ленты от номинального значения, ±%
OOOOOOOOOOOC3 to — tO — tO — tO — © — tO — ©©©©©©©WtO©©tO оооооооо©ооо to — ©to — to — — о — о © © © © © © оо © оо Коэффициент детонации, ±°/о
^.^.^^•©^•©^•©^©^ ppppwpwpwpwp — — — — — — — — — ^э — to ibOO^OCtOOOtOOOtOOtOO ООООСЛОСЛССЛОСЛО ©©©©©©©©ООО© ©©©©©©©©ООО© 40... 18 000 63... 12 500 40... 18 000 63... 12 500 63...6300 © со до о о о 40...20 000 40... 16 000 © © © © © © сл© — to — to ©to © © © © о © О О © © О О О О Рабочий диапазон частот, Гц
X I © —48 —44 00 £ £ 1 © о 1 1 —53 —53 сл to Относительный уровень помех канала воспроизведения, дБ
to © X 11 to © © to X to оо 1111 Сл Сл СЛ СЛ <— — © © 1 © © Относительный уровень помех канала записи — воспроизведения, дБ
3,5 3,5 3,5 03 03 СЛ СЛ 3,5 00 со 2,5 ю 1,5 Коэффициент гармоник, %
1 © © 1 © © 1 © Сл © © © © © ст. сл © © © © © © © Относительный уровень стирания, дБ
127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 127, 220 Напряжение питания, В
1 1 4X2 4,5x2 4X2 СО 5X2 4^ 6X2 | | Выходная электри- ческая мощность, ВА (номинальная)
347X168X382 470X370X160 530X190X350 377X494X197 520X355X220 385X335X185 408X444X196 432X338X165 556X406X220 495X457X220 422X467X231 Габаритные размеры, мм
— co © 17 20 11,5 © 12,5 to © to 23,5 Масса, кг
м
о
fa
s
Основные параметры магнитофонов
Ь Д п н Х1С0Ч ТЭД о Ифр ?в -5" я о о к о *<ы о <э ь» о л *< ™ о *< S £§« "0 « 2 гс « 2 н гс 2 н £ <Г << м “я* ® я •ь ° 5 « Х S £ ЬЭ? М ? XS 2 * N м Я S о й “ “ О»о “ ьэ© “ too I ё “ *£- 012 2 °S© © 2 о «-© - “ - О н •ГС ’ГС © л Г5 Гс п н го сп Q н • Ц го -о Й S (0 тэ (0 ГС^э ©ЛЭ Л о Гс g Wg ° л о 3 Модель
t© 4ь 4ь. to 4ь 4- 4- 4- 4ь tO >4 4ь >4 4ь 4b 4b. 4b 4b Со *Л <] co -J -4 —1 —1 b»J CO M —1 ~4 bj^,bj -bl-bj 00 05 05 00 Ci 05 05 05 0000505 О ООО OO Скорость магнитной ленты, см/с
СЛ to to to to to to to co to to to to to to to to Отклонение скорости магнитной ленты от номинального значения, ±%
О О О О 000—00 ООО оо 4ь 4ь 4- « СО W СО СЛ СО « W СО СО « СО СЛ СЛ Коэффициент детонации, ±%
05 05 05 05 05 05 05 _0505 05 05 05 0505 СО СО СО СО СО СО СО ©СО СО СО СО СО СО СО : : : : : : : W: : : : : : : о о о о ooogtoto to to to to to О О О О ОООоСЛСЛ СЛ СЛ СЛ СЛСЛ О О О О ОООоОО ООО оо О О О О ООО ОО ООО оо Рабочий диапазон частот, Гц
Относительный уровень помех канала воспроизведения, дБ
1 1 1 1 1 1 1 1 1 1 III
ifrc. ifb СЛ 4- СЛ СЛ О to to to 00 00 05 05 05 05
1 1 1 1 1 1 1 1 1 1 4- 4ь 4ь 4b. 4ь 4ь 4ь ,£ь 4- 4ь > to to to to 0000005 05 bl —44 —44 —44 44 Относительный уровень помех канала записи — воспроизведения, дБ
4ь 4ь. СЛ СЛ СЛ СЛ 4 4ь - СЛ 4ь 4ь СЛ СЛ СЛ Коэффициент гармоник, %
1 1 1 1 1 JI 1 1 1 1 11 О О СЬСдОд Q> 05 05 05 0& 05 О © О О ©СЛСЛ © © © СЛ СЛСЛ Относительный уровень стирания, дБ
to to to to ^toto_^= to b©to - Г1?1 to- to- - Г1^?* Г1 CO COCO CO o - - — s? IO to to to tOb-bb to to to to b b © rr K _ to to to to toKjxcoto co to to £2 о о о о ogg О о о g r^g Напряжение питания, В
_ to to О © K> to to — — 05 CO 05 - о о © ©X X XXX ел - - to to to to to © © Выходная электри- ческая мощность, ВА (номинальная)
g g ~ ел — 05 05 g g tg £ ел ел СЛ to ООО 2 g} 05 о ®w X X X X XXX £ X X X XX q g g 2 СЛ-2 to tO to « g£ СЛ о СЛ ^5 © 05 3 03 x X X X XXX X X X X XX w СЛ О © «©© §0 00 2 to ©to СЛ СЛ О слое 00 00 — o ocn Габаритные размеры, мм
to to to CO 4b 4b 4b 4b C4 СЛ 00 ~1 «СЛСЛ to <1 СЛ to Масса, кг
Окончание табл. 1.1
