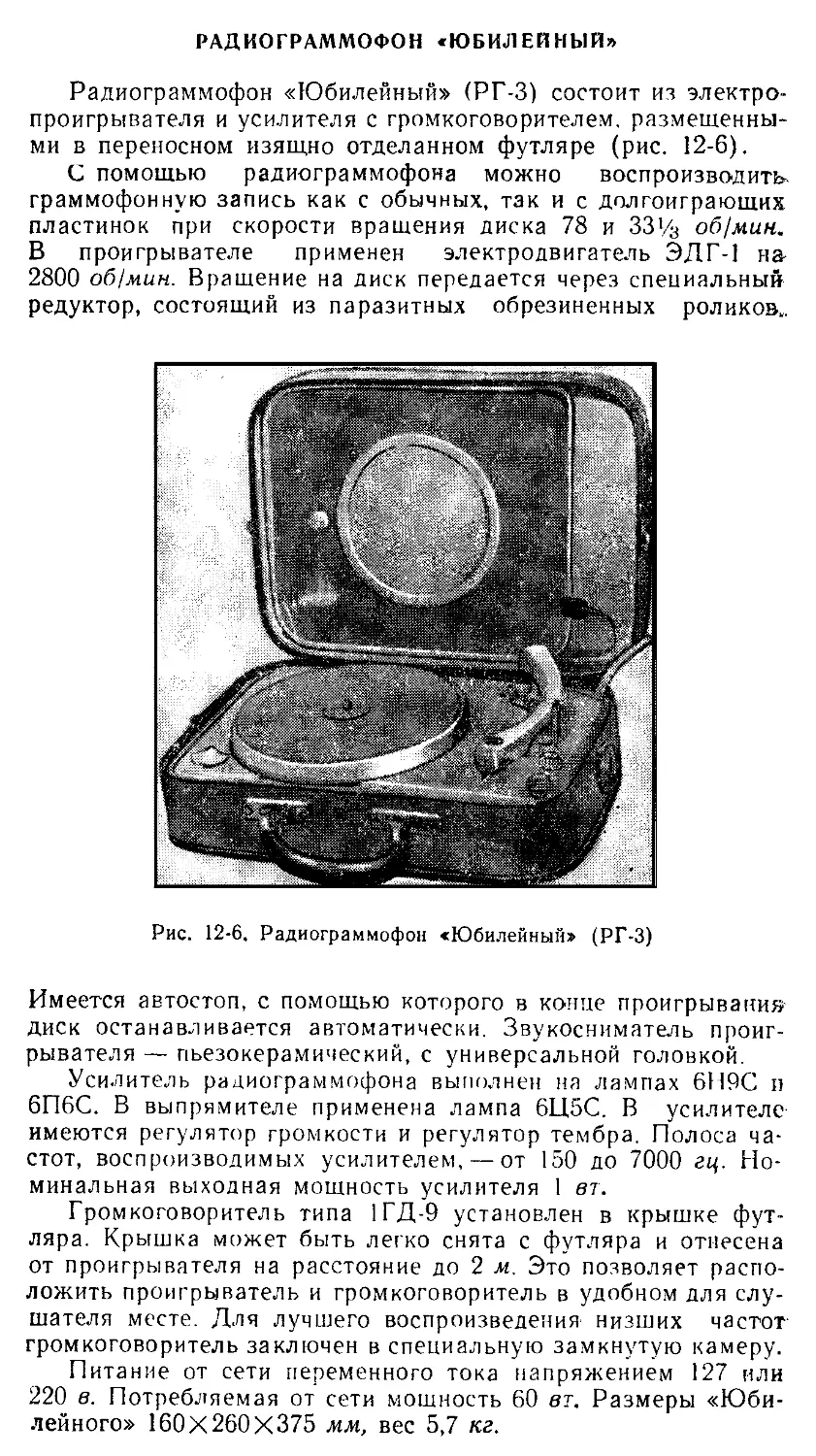

РАДИОГРАММОФОН «ЮБИЛЕЙНЫЙ»
Радиограммофон «Юбилейный» (РГ-3) состоит из электро-
проигрывателя и усилителя с громкоговорителем, размещенны-
ми в переносном изящно отделанном футляре (рис. 12-6).
С помощью радиограммофона можно воспроизводить,
граммофонную запись как с обычных, так и с долгоиграющих
пластинок при скорости вращения диска 78 и ЗЗУ3 об/мин.
В проигрывателе применен электродвигатель ЭДГ-1 на-
2800 об/мин. Вращение на диск передается через специальный
редуктор, состоящий из паразитных обрезиненных роликов..
Рис. 12-6. Радиограммофон «Юбилейный» (РГ-3)
Имеется автостоп, с помощью которого в конце проигрывания
диск останавливается автоматически. Звукосниматель проиг-
рывателя — пьезокерамический, с универсальной головкой.
Усилитель радиограммофона выполнен на лампах 6Н9С п
6П6С. В выпрямителе применена лампа 6Ц5С. В усилителе
имеются регулятор громкости и регулятор тембра. Полоса ча-
стот, воспроизводимых усилителем, — от 150 до 7000 гц. Но-
минальная выходная мощность усилителя 1 вт.
Громкоговоритель типа 1ГД-9 установлен в крышке фут-
ляра. Крышка может быть легко снята с футляра и отнесена
от проигрывателя на расстояние до 2 м. Это позволяет распо-
ложить проигрыватель и громкоговоритель в удобном для слу-
шателя месте. Для лучшего воспроизведения низших частот
громкоговоритель заключен в специальную замкнутую камеру.
Питание от сети переменного тока напряжением 127 или
220 в. Потребляемая от сети мощность 60 вт. Размеры «Юби-
лейного» 160X260X375 мм, вес 5,7 кг.
