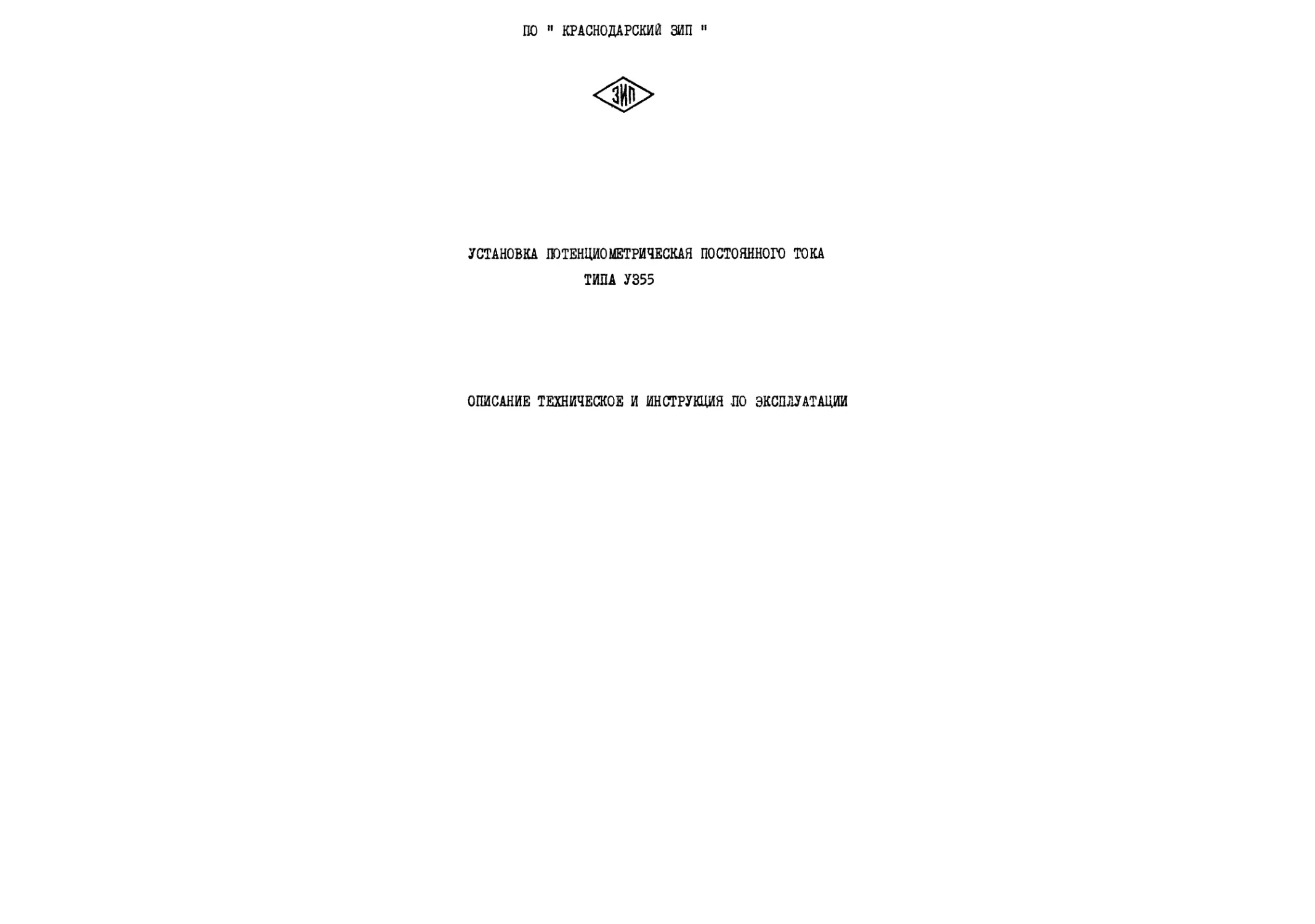

ПО ” КРАСНОДАРСКИЙ ЗИП
УСТАНОВКА ПОТЕНЦИОМЕТРИЧЕСКАЯ ПОСТОЯННОГО ТОКА
ТИПА У355
ОПИСАНИЕ ТЕХНИЧЕСКОЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
- 3 -
I. НАЗНАЧЕНИЕ
1.1. Потенциометрическая установка достоянного тока типа
У855 предназначена для поверки и градуировки электроизмери-
тельных приборов классов точности 0,05 и менее точных: ампер-
метр ов, вольтметров и ваттметров; измерения электрических
сопротивлений по постоянному току; а также для работы в комп-
лекте с поверочной установкой переменного тока с термоэлект-
рическим компаратором тока, напряжения и мощности.
1.2. Установка предназначена для эксплуатации при темпе-
ратуре окружающего воздуха от +15°С до +80°С и относительной
влажности до 80%.
Нормальный диапазон температуры эксплуатации установки
t + 2,5°С
где: t - температура, при которой произведена подстройка
потенциометра (Р355)
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Установка обеспечивает:
а/ поверку амперметров с пределами измерения от 0,3 мкА
до 30 А;
б/повэрку вольтметров с пределами измерения от 0,6 мВ
до 600 В;
в/ поверку ваттметров с пределами измерения:
по току от 0,01 А до 10 А
по напряжению от 75 мВ до 600 В;
г/ измерение электрического сопротивления постоянному
току от 10~3 до Ю5 Ом.
2.2. Погрешность измерений на установке не превышает сум-
мы погрешностей следующих образцовых мер и приборов:
- 4 -
а) полуавтоматического потенциометра Р355, суммарная до-
пускаемая основная погрешность ( Д ) которого при температу-
ре I, °C не должна превышать значений, определяемых по форму-
ла (I):
Д = ±[Д н + Дчд (I + 0,1 j, мВ ( I )
Д/ = (Z - 20)°С при£> 20°С,
Д£ = (20-^) °C при/< 20°С,
где - температура, при которой выполнена самоповерка
(подстройка) потенциометра и поверка автокомпенсатора (АК);
- допускаемая основная погрешность автокомпенсатора.
Допускаемая основная погрешность неавтоматической части
потенциометра (Д Н) без нулевого напряжения не превышает
значений, определяемых по формулам (2) и (3):
для пределов измерения 0,6 - 3 мВ
Д И -1(0,1# + 2ДМ)10“8 мВ (2)
для пределов измерения 6 - 1500 мВ
Д Н = + (0,05# + 2Д/)»10“3 мВ ( 3 )
где U - показание потенциометра в милливольтах;
Л К - цена отметки Ш декады в милливольтах.
Допускаемая основная погрешность показаний декады фик-
сированных напряжений (Д Ф ) не превышает значений, определя
емых по формуле ( 4 ):
Д Ф = + 0,052^-I0"3 ( 4 )
где a) Иср - показание декады в милливольтах;
б) делителя напряжения класса 0,005;
в) многопредельного шунта класса 0,005;
г) измерительных катушек электрического сопротивле-
ния (образцовые меры) класса 0,01;
д) нормального элемента класса 0,005.
Термоконтактная электродвижущая сила (ТК ЭДС) в изме-
рительных цепях установки не превышает I мкВ, а максимальная
вариация ТКЭДС не превышает 0,1 мкВ.
Погрешности измерений на установке не превышают значений,
вычисленных по формулам, приведенным в табл.1.
2.3. Питание установки осуществляется от сети переменного
тока напряжением 220 + 22В частотой 50+0,5 Гц.
- 5 -
Питание встроенных в установку стабилизаторов тока и нап*
ряжения осуществляется от внешнего стабилизатора напряжения
С-0,75.
2.4. Питакие цепей рабочего тока потенциометра осущест-
вляется от батареи сухих элементов 1,28 НВМЦ-525, размещенных
в корпусе установки, в металлическом ящике с термоизоляцией.
Цепи Бд - тремя последовательно включенными батареями;
цепи Bg - одной батареей.
2.5. Комплект образцовых катушек электрического сопротив-
ления и нормальный элемент располагаются в термостатированной
масляной ванне.Температура масла в зоне расположения образцо-
вых катушек электрического сопротивления и нормального элемен-
та автоматически поддерживается на уровне 20°+0,15°С с раз-
ностью температур между любыми точками на превышающей 0,1°С.
Температура масла измеряется показывающим прибором с аб-
солютной погрешностью измерения в диапазоне
+ 0,75°С - + 0,06°С;
+ 7.5°С - ± 0,6°С
Термостатирование нормального элемента и образцовых ка-
тушек электрического сопротивления упрощает обработку данных
при высокоточных измерениях.
2.6. Установка обеспечивает возможность непрерывной рабо-
ты на ней в течение 8 ч. Время предварительного прогрева
не превышает I ч.
ПРИМЕЧАНИЕ:а/время непрерывной работы стабилизаторов определя-
ется соответствующими техническими условиями;
б/время установления заданной температуры в термо-
стате зависит от исходной температуры масла в тер-
мостате.Скорость снижения (подъема) температуры
масла в термостате не менее 2,0°С в час при самых
неблагоприятных условиях.
Таблица I
ЮТНОЙ ПОГРЕ)ИНОСТИ
10'3)-fO'3+A Uct. [&]
M^-Er t0'3J+4lJcr
-(№+8ВнУ10*]10Ъд1сг [А]
^)10-Ег/Е'3]1Р+лЕсг &J
")^г4ЛЕг^}^+йТст[А1
2
5 (6 Е=0,005%) 8£
прядения
(6к=О,ОО5%) 8К
№=0,01%) SRn
|са 0,005 (gw =0,005%) titu
прядения
(6к^О,ОО2%) 6К‘
(8W),OO2%) QRn1
ле подстройки) (бн/с0,002%) 6ш'
ность потенциометра:
мВ X
мВ К*
мВ Xn
мВ Хш
екаде
Г 1 2
[Допустимая погрешность неавтожатической части
[потенциометра:
Га) при измерении X мВ \н
б) при измерении Хл/ мВ Xhn
в) при измерении Хх мВ Хнх
Допустимая погрешность автоматической части
потенциометра: ।
а) при измерении X мВ ХАК
б) при измерении Ха/ мВ
в) при измерении Хх мВ ХАКХ
г) при измерении l/ф | мВ X АКФ
Табличная поправка к показаниям потенциометра Д\ЬЫ.Дф
Р355 определяемая по результатам его поверки мкВ лиг, ДХ.
Максимальное значение вариации ТКЭДС ( Ет=0,1 мкВ,) А Ет
Нестабильность выходного параметра источника
питания определяемая в процессе измерения
по выходному прибору потенциометра
а) стабилизатора напряжения' В A UСТ
б) стабилизатора тока А д!ст
Примечание:
I. Поправки к показаниям потенциометра Р355 определяются
по результатам самоповерки согласно инструкции по
эксплуатации на потенциометр Р355.
2. В формулах для определения погрешности измерения
с учетом поправок имеется коэффициент 0,4 означающий
уменьшение погрешности неавтоматической части потенцио-
метра примерно в 2,5 раза, при учете поправок к его
показаниям.
3. Слагаемое Ет модно но учитывать, если произвести установку
нуля выходного прибора потенциометра Р355 непосредственно
перед измерением при полностью собранной для измерения
схеме, отключенном источнике питания и включенной
кнопке "ИЗМЕРЕНИЕ” потенциометра.
4. Если показание измерительных декад потенциометра
Р355 при измерении Х/чи Хх одинаковы, то в значения
погрешности измерения и (fax не входят значения
допустимых погрешностей этих декад.
Таблица I
п/п ВИД ИЗМЕРЕНИЯ ФОРМУЛЫ ДЛЯ ВЫЧИСЛЕНИЯ РЕЗУЛЬТАТОВ И31ЙРВНИЯ И ИХ ПОГРЕШНОСТЕЙ
БЕЗ УЧЕТА ПОПРАВОК " с УЧЕТОМ ПОПРАВОК
ИЗМЕРЯЕМАЯ ВЕЛИЧИНА ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ АБСОЛЮТНОЙ I ПОГРЕШНОСТИ РЕЗУЛЬТАТА ИЗМЕРЕНИЯ ИЗМЕРЯЕМАЯ ВЕЛИЧИНА . ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ AECOJ РЕЗУЛЬТАТА ИЗМЕРЕНИЯ ИНОЙ ПОГРЕШНОСТИ
1 НАПРЯЖЕНИЕМ 1,5 В U=x-/0-3[b] aU*±(/+x 6£Ю‘г+£тмЮ-з). rf-s Св] u=fr+fa ^-Ет)^]^] pD^O.P^ak+'XEE- 1U2-Et- '9- IO'3+A UСТ. [в]
г НАПРЯЖЕНИЕ ^1.5В &Uz±рСнх^+З^рр ~*+£тм &3]ю3[в] Е=^С+(л+ио1с-Ет)-10'3[ & ' tf-J-Er ffl-CfalJer №
3 ТОК ”^^7 у _ Xn+(&n+Uo*)- 1O~j -J Pn . T, , Xn ro.</t№/ V/WvHprtc ’ ^i--pNL Xn -ffi+SRN>i0*J10'iAlcr [A]
4 МОЩНОСТЬ НАПРЯ- ЖЕНИЕ Up -pUp Х0~3[в] BUp&t^^+i^^+^/O-^ErMiRWCB] Up-^{u<p +(й(р -Et)10‘s}®} & 2) UpH^Op^AKtp-l-U^E+& ^iO-ErU^lES^llcT [B]
ТОК 1р=1н#м Ip^^Uaul^-^XOP] Alp^tj^/pP^H+^AK Ep ']ЮЪаЕт/0'*]М'5+йТст [Al
МОЩНОСТЬ Р- Up-Ip fem] йР£,Р1^Хр-) >7 P=UpIp [Bm]
5 СОПРОТИВЛЕНИЕ Rx -Rm xn 2) Рх4±^^г-^-^°']]Р^)[0м] * &Rx^x(0^w+^+a£r-°- 3+ &
I НАИМЕНОВАНИЕ И РАЗМЕРНОСТЬ Обозна- чение
1 I 2
I Измеряемое напряжение В и
Напряжение параллельной цепи ваттметра Е_ VJJ£.
Напряжение декады фиксированных напряжений мВ U<p
Нулевое напряжение для данного предела измерения
(потенциометра, определенное при самоповерке мкВ Ррх
Измеряемый ток А г J
Измеряемый ток в последовательной цепи ваттметра А /D
Номинальный ток шунта многопредельного А
[Предел регулирования тока стабилизаторе А -Jcr.
Измеряемое сопротивление Ом Rx
(Номинальное значение сопротивления образцовой
Катушки
Йёйствительное значение сопротивления образцовой
[катушки Ом Г
коэффициент деления делителя напряжения 1С:1 •» 1000:1 L
измеряемая мощность Вт | \p
ОБОЗНАЧЕНИЕ ВЕЛИЧИН ПРИВЕДЕННЫХ В ТАБЛИЦЕ I
1 2
Максимальное значение ТКЭДС в измерительных
цепях установки (Етм=1мкВ) Z~ Г/У
Значение ТКЭДС в соответствующей измерительной цепи
установки, определеннее непосредственно перед измере-
нием при полностью собранной для измерения схеме
и отключенном источнике питания ккВ Ег
Показания потенциометра при измерении:
а) напряжения ¥в X
б) напряжения на образцовой катушка сопротивления"мВ \_XbL
в) не пряжения на измеряемом сопротивлении мВ_ Хх
г) напряжения на шунте многопредельном мВ_ Хш
Абсолютные погрешност)| результатов измерения^
Т) а) напряжения — ли
б) напряжения в параллельной цепи ваттметра В_ А Цр
в) тока — л!
г) тока в последовательной цепи ваттметра А_ а1р
д) мощности — лр
Ч Ом е) сопротивления л Rx
I 2
Погрешность мер без учета поправок;
а) нормального элемента класса 0,00 5 (6Е=0,005%) б£
б) коэффициента деления делителя н0 трнжения
Р356 класса 0,005 . (6к=0,005%) 6К
в) образцовой катушки класса 0,01 : («в#=о,О1%) 6Rn
г) шунта многопредельного Р357 клас са 0,005 (аН/ =0,005%)
Погрешность мер с учетом поправок:
а) коэффициента деления делителя tit пряжения
Р356 (после подстройки) ' ’ (Ш0,002%) ЯК3
6) образцовой катушки ($Ы),ОВД 6Rn‘
в) шунта многопредельного Р357 (по< ле подстройки) (5п/к0,002%) бит
Суммарная допустимая основная погр® ностъ потенциометра:
э) при измерении X ~ мВ X
б) при измерении Хх мВ
в) при измерении Х,У . мВ Xn
г) при измерении Хш • мВ Хш
Допустимая основная погрешность по декаде „
фиксированных напряжений мВ Х(Р
- 6 -
2.7. Электрическая изоляция между схемой постоянного то-
ка и корпусом должна выдерживать в течение I мин действие
испытательного напряжения, действующее значение которого 2кВ
а изоляция между электрической схемой переменного тока и
корпусом - действие испытательного напряжения I кВ практичес-
ки синусоидальной фермы частотой 50 Гц.
2.8. Изменение рабочего тока потенциометра при измене -
нии положения переключателя ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР не
превышает 0,0008%.
2.9. Потребляемая мощность установки не более I кВ- А.
2.10. Установка рассчитана на обслуживание одним опера-
тором.
*2.11. Габаритные размеры установки на более
1580x850x1260 мм.
Габаритные размеры внешнего стабилизатора напряжения на
более 415x242x216 мм.
2.12. Масса установки без трансформаторного масла не бо-
лее 385 кг.
3. СОСТАВ ИЗДЕЛИЯ
Установка У355 состоит:
потенциометр Р355;
стабилизатор напряжения С - 0,75;
батарея сухих элементов в специальном ящике типа "Бакен"
или аналогичная;
многопредельный шунт Р357;
делитель напряжения Р356;
нормальный элемент класса 0,005;
измерительные катушки электрического сопротивления клас-
са 0,01 следующих номинальных значений (находятся в масло -
ванне установки):
0,001 Ом типа P3I0
0,01 Ом типа РЗЮ
0,1 Ом типа P32I
I Ом типа P32I
10 Ом типа P32I
100 Ом типа P33I
1000 Ом типа P33I
10000 Ом типа P33I
100000 Ом типа P33I
- 7 -
блок регулирования выносной;
запасные части согласно ведомости ЗИП в отдельную короб-
ку.
4. РАБОТА УСТАНОВКИ
Схема принципиальная электрическая приведена на рис*12.
4.1. Электрическую схему установки модно разделить на
следующие цепи:
цепь тока;
цепь напряжения;
цепь рабочего тока потенциометра;
цепь защиты от токов утечки;
цепь релейной защиты делителя напряжения;
цепь регулирования и измерения температуры в маслянной
ванне;
цепь переменного тока (питание установки).
Указанные на схеме принципиальной электрической установ-
ки (рис.12) стабилизаторы тока П138М и напряжения IU36-M, да-
- 8 -
лее именуемые П138 и П136, имеют, объединенный конструктив-
но,регулятор выходных параметров стабилизаторов (БР), схема
которого приведена на рис.13.
4.2. Цепь тока (рис.1) предназначена для поверки ампермет-
ров,милливольтметров,для подключения последовательных цепей
ваттметров и токовых зажимов внешнего образцового и измеряе-
мого сопротивлений и имеет для этой цели зажимы "+ ",
I внешнее - R/v ".
Зажимы "+ Ux " предназначены для подключения потенциальных
зажимов измеряемых сопротивлений и для измерения напряжения
непосредственно потенциометром; "+U внешнее -R/v" для подклю
чения потенциальных зажимов внешнего образцового сопротивле-
ния;"* <0,5mV" для подключения милливольтметров с пределами
измерения менее 0,5juB .
Выбор источника питания осуществляется переключателем
"ПИТАНИЕ ЦЕПИ ТОКА" (1П),который подключает цепь тока к выхо-
ду стабилизатора тока П138 пли стабилизатора напряжения П136.
Этим же переключателем осуществляется расширение пределов
регулирования стабилизаторов в сторону меньших значений,путем
шунтирования выхода стабилизатора тока и деления напряжения
на выходе стабилизатора напряжения.
R/v на рис.1 изображает ряд образцовых катушек электричес*
кого сопротивления от ю“^0м до Ю^Ом и многопредельный шунт
Р357.,
Выбор необходимой образцовой катушки электрического сопро-
тивления и предела измерения шунта осуществляется переключа-
телями "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" и "МНОГОПРЕДЕЛЬНЫЙ ШУНТ".
Подключение потенциальных цепей на вход потенциометра
"*Х" производится переключателем "К ПОТЕНЦИОМЕТРУ" (4П): в
положении " Ux " подключаются зажимы "+ Ux", в положении
" R/v, V (ДН) " - потенциальные цепи образцовых катушек элект
рического.сопротивления или шунта многопредельного: в положе-
нии »mV " - зажимы "* ", предназначенные для поверки
милливольтметров до 1500 мВ; ;
Л138 П136
Рис. I. Принципиальная схема цепи тока
- 10 -
в положении " аУ(ДН) " - выход делителя напряжения» в то вре-
мя как вход делителя напряжения подключается к зажимам ”
это положение переключателя предназначено для поверки милли-
вольтметров свыше 1500 мВ.
Переключатель "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР" (2П) изменяет
направление тока в образцовых мерах (образцовые катушки элек-
трического сопротивления» шунт многопредельный» делитель нап-
ряжения)» в цепях питания потенциометра и изменяет полярность
подключения нормального элемента к потенциометру»
Переключатель "ПОЛЯРНОСТЬ ПОВЕРЯЕМОГО ПРИБОРА" (ЗП) из-
меняет направление тока в поверяемом приборе» сохраняя неиз-
менной полярность на входе потенциометра "+Х"
4.3» Цепь напряжения (рис.2) предназначена для подключе-
ния к ней вольтметров и параллельных цепей ваттметров и имеет
для этой цели зажимы "+ V ".
Рис. 2. Принципиальная схема в цепи напряжения
- II -
Питание цепи напряжения осуществляется от стабилизатора
напряжения постоянного тока П136, Вход делителя подключает-
ся переключателем "К ПОТЕНЦИОМЕТРУ" (4П) в положениях
” RtffV (ДН)" и " V (ДН)"; выход делителя напряжения Р356
постоянно подключен к зажимам "+ДН" потенциометра Р355.
В положении " v переключателя 4П выход делителя нап-
ряжения подключается к зажимам "+Х" потенциометра.
Выбор коэффициентов деления делителя Р356 осуществляет-
ся переключателем "ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ" (5П)
4Л.Цепь рабочего тока потенциометра (рисД) питается
от батарей Бд и Bg
Для обеспечения стабильности рабочего тока батареи под-
ключены к потенциометру постоянно (емкость батарей достаточ-
на для непрерывного разряда в течение времени превышающего
срок их службы).
В цепи питания потенциометра и нормального элемента име-
ются переключатели полярности, изменяющие полярность входов
потенциометра одновременно с изменением полярности на образ-
цовых мерах.
4,5,Цепь защиты от токов утечки (рис.За,б,в) обеспечи-
вает защиту высокоомной части делителя напряжения от шунти-
рующего действия сопротивления изоляции ( Пи ).Д*я
этого контакты переключателя "К ПОТЕНЦИОМЕТРУ" (4Kp4K2)t
соединяющиеся с ^точкой "+ а? " имеют разделенную экраном
изоляцию соединенную с точкой " - V я. Принципиальная схе-
ма выполнения такого экранирования показана на рис, 36,в.
В результате соединений экрана с точкой " - v "изоляция
йиКрвзделенная на две ^}одной частью шунтирует вход делите-
ля напряжения, а другой частью шунтирует низкоомный выход де-
лителя напряжения, где требования к изоляции в 10^ раз ниже,
чем к шунтированию вцсокоомной части делителя,
4.6. Цепь релейной защиты делителя напряжения /рис,4/
предназначена для защиты делителя напряжения от перегрузок.
При достижении на входе делителя напряжения значения напряже-
жения,указанного в табл* 2, выход стабилизатора напряжения
- 12 -
К стабилизатору
Рис. 3. Схема защиты высокоомной части
делителя напряжения
от тока утечки
- 13 -
П136 отключается от схемы установки,и одновременно включает-
ся сигнальная лампа.
Рис Л. Принципиальная схема зациты делителя
напряжения от перегрузок
- 14
Таблица 2
Положение переключателя Напряжение срабатывания защиты
"Делитель напряжения" *---------------------------------------
: не менее : не более
10:1 10,5 12,5
100:1 24 30
1000:1 НО 140
10000:1 не защищен
Цепь релейной защиты делителя напряжения состоит из
реле ЗР, включающихся последовательно с ним стабилитронов
(КС^ЧКС^), коммутирующихся переключателем "ДЕЛИТЕЛЬ НАПРЯЖЕ-
НИЯ" (5П2) и исполнительного реле 4Р. Реле ЗР, при срабатыва-
нии включает реле 4Р, которое своими контактами 4РЗ,4Р4 отк-
лючает схему установки от выхода стабилизатора напряжения
(П136),через контакт 4PI поступает напряжение питания реле
4Р,контакт 4Р2 включает сигнальную лампу 8Л (к). В момент сра-
батывания возможно зуммирование исполнительных реле ЗР;4Р«Под-
готовка установки к последующей работе производится после уст-
ранения причин перегрузки отключением установки от внешнего
стабилизатора С-0,75.
4.7. Цепь регулирования и измерения температуры в
термостате (рис.5)
Регулирование и измерение температуры в термостате осу-
ществляется терморегулятором, схема которого построена на ба-
зе контактного микроамперметра МЗЗЗК.
Измеритель МЗЗЗК включен в диагональ моста, два противо-
положных плеча которого (Д^ и Д2) выполнены из меди, а два
других из манганина (В92 и
В одно из плеч включены переменные резисторы (В
Мост питается от выпрямителя "Bj" напряжением постоянного
тока около 38,5 В. Стабилизация напряжения с точностью +0,5%
(при колебаниях напряжения сети + 10%) осуществляется стаби-
литронами "КС”.
- 15 -
Подстройка напряжения питания моста осуществляется пере-
менным резистором Bgj . Последовательно с измерителем
МЗЗЗК включены резисторы ^95^97для подстройки и
изменения предела измерения измерителя.
Тумблер ЗВ "ТЕМПЕРАТУРА В ТЕРМОСТАТЕ t=(20+K«l )°с" име-
ет положение ” К =0,1 , соответствующее пределу измерения
(отклонения температуры от номинального значения) +О,75°С9
при котором шунтируются резисторы и и положение
"К = I" соответствующее пределу +7,5°С.
Питание схемы прибора МЗЗЗК осуществляется от
сети 220 В. 50 Гц.
Для питания выпрямителя Bj сигнальных ламп установки
1Л и 2Л и исполнительных реле IP и 2Р служит трансформатор
1Тр.
Реде IP и 2Р включают соответственно нагревательные лам-
пы ЗЛ 7Л и холодильный агрегат ХА.
Тумблер 2В "ТЕРМОСТАТ" предназначен для включения схемы
регулирования температуры; двигателя Дм , необходимого для
интенсивного перемешивания масла в термостате и двигателя
Дв , перемешивающего воздух в воздушной камере термостата
с целью улучшения теплопередачи от днища ванны к испарителю
холодильного агрегата.
Измерение температуры в термостате осуществляется и при
выключенном тумблере 2В.
Питание двигателя Дв осуществляется от трансформатора
2Тр9 от которого питаются также лампы ЗЛ т 7Л.
Если стрелка прибора МЗЗЗК находится справа от правого
указателя, должен включаться холодильный агрегат; если ст-
релка прибора слева от левого указателя, должен включаться
нагреватель; если стрелка прибора находится между двумя ука-
зателями - отключены холодильный агрегат и нагреватели.
- I? -
4.8. Цепь переменного тока ( питания установка) включает
в себя: розетка патанвя - "~220 7 СЕТЬ" и "220VCT1EE-
1МЗАТ0Р"; розетка питания усилителей Ф356 и стабилизаторов
тока и напряжения; две розетка ” 220 V "на блоке выходного
прибора, для подключения поверяемых приборов к сети;выклвча-
тели "СЕТЬ (IB), "ТЕРМОРЕГУЛИРОВАНИЕ Р356, Р357" (4В.5В);
сигнальные лампы включения установи и режима терморегулиро-
вания Р356, Р357 (II, 91, 101, Ш, 121)
5. УСТРОЙСТВО УСТАНОВКИ
(см.рис. 6, 7, 8, )
5.1. Установка изготовляется в виде однотумбового стоив.
Для удобства перемещения установка поставлена на колеса и
имеет ручки на боковых стенках.
На вертикальной части установки размещены все переключа-
тели, контрольные приборы, сигнальные лампы и зажимы дин под-
ключения поверяемых приборов. На горизонтальной части установ-
ки располагаются потенциометр, блок выносного регулятора тока
и напряжения и имеется место для поверяемых приборов.
5.2. Для удобства при изготовлении и в эксплуатации уста-
новка разделена на следующие конструктивные блоки:
а/стабилизатор постоянного тока;
б/стабилизатор напряжения постоянного тока;
в/блок регулировки тока и напряжения;
г/блок питания потенциометра;
д/блок терморегулятора;
е/блок выходного прибора;
ж/блок коммутации;
з/термостат.
5.3. Стабилизатор постоянного тока (2) IU38 и стабилиза-
тор напряжения постоянного тока (3) П136 описаны в соответ-
ствующих описаниях.
- 18 -
Блок питания П138 размещен на амортизированной раме в
нижней части тумбы корпуса установки, блок управления стабили-
затора П138 и стабилизатор напряжения постоянного тока П136
установлены на вертикальной панели установки слева.
5.4. Блок регулировки тока и напряжения (I ) включает в
себя регулировочные реостаты стабилизаторов III36 и П138 и
соединен с установкой через разъем гибким кабелем, что позво-
ляет устанавливать блок в любое удобное для оператора место
на установке.Схема электрическая приведена на рис.13.
5.5. Блок питания потенциометра (15) расположен в верхней
части тумбы установки и представляет собой металлический ящик
с термоизоляцией и батареями сухих элементов.
На передней стенке блока установлены зажимы с поясняющими
надписями.
5.6. Блок терморегулятора (4) расположен в верхней цент-
ральной части вертикальной панели и включает в себя элементы
терморегулирования с прибором МЗЗЗК; переключатели: "ПИТАНИЕ
ЦЕПИ ТОКА", "ПОЛЯРНОСТЬ"; выключатели "СЕТЬ", "ТЕРМОСТАТ",
"ТЕРМОРЕГУЛИРОВАНИЕ Р356, Р357","ТЕМПЕРАТУРА В ТЕРМОСТАТЕ",
предохранители и сигнальные лампы включения питания от сети
и включения термостата.
5.7. Блок выходного прибора (5) расположен в нижней цент
ральной части вертикальной панели. На блоке размещаются: вы-
ходной прибор потенциометра; выключатель нормального элемен-
та; зажимы для подключения поверяемых приборов и зажимы
« -хк " и "СХЕМА".
5.8. Блок коммутации (6) расположен в верхней правой
части вертикальной панели. На блоке расположены переключате-
ли необходимые для коммутации образцовых элементов и схем
измерения;сигнальные лампы делителя напряжения Р356 и шунта
многопредельного Р357; в правой части стола установки разме-
щается измерительный блок (БИ) потенциометра (поз.7). В пра-
вой нижней части стола находится жгут для подключения БИ к
измерительной схеме установки и к схеме питания.
- 19 -
5.9. Термостат (17) расположен внутри и закреплен на ниж-
них трубах каркаса установки.
Термостат (рис.9) состоит из собственно термостата (36)
(термостатированной ванны) и воздушной камеры (32) в общем
термоизолирующем блоке (31).Термоизолирующий блок, компрессор
(21) и конденсатор (19) холодильного агрегата (ХА) смонтиро-
ваны на одной монтажной раме.
Масляная ванна представляет собой прямоугольную металли-
ческую емкость с оребренным (для лучшей теплопередачи) дни-
щем (33).Теплоносителем в ванне является конденсаторное или
трансформаторное масло.Перегородка (28) делит ванну на зону
теплообмена (29) и зону стабильной температуры (I), чем дости-
гается высокий уровень стабилизации температуры. Масло движет-
ся в направлении, указанном стрелками. В начале зоны теплооб-
мена расположены нагреватели (35), в конце - крыльчатка (27)
двигателя Дм (7) для перемешивания масла.
Под ванной, в воздушной камере (32) располагается испаритель
ХА (30) крыльчатка (26) двигателя Дв (25) для перемешивания
воздуха внутри камеры и направляющая воздушного потока (34).
Для устранения вибрации корпуса установки во время рабо-
ты двигатели Дм и Дв и компрессор ХА амортизированы.
В зоне стабильной температуры размещаются образцовые ка-‘
тушки электрического сопротивления,нормальный элемент,эле-
менты схемы измерительного моста / датчики температуры (3) и
резисторы (2) и 5^/.
Образцовые катушки электрического сопротивления подклю-
чаются к схеме установки при помощи жгута, на котором имеется
маркировка с указанием номинальных значений сопротивлений.
В рабочем положении термостат закрывается крышкой (37).
Поддержание постоянной температуры в термостате осущест-
вляется следующим образом: при температуре масла в зоне стаби
льной температуры около+19,94°С терморегулятор включает нагре-
ватели и температура масла повышается. При температуре около
+20,03°С терморегулятор включает ХА,в результате чего испари-
тель последнего отбирает тепло из воздушной камеры, что вызы-
вает охлаждение днища ванны и понижение температуры масла в
зоне теплообмена и в зоне стабильной температуры.
- 20 -
Поочередное включение терморегулятором нагревателей и
ХА приводит к тому, что в зоне стабильной температуры поддер-
живается температура +20+0,15°С.
Делитель напряжения Р356 (20) и шунт многопредельный
Р357 (21) с усилителями Ф356 располагаются на специальных
полках внутри установки.
Все блоки размещаются в корпусе установки и соединены
монтажными жгутами и шинами , опирающимися на изоляционные
колодки.
5.10. Конструкция установки сборная из плоских рам,труб,
кронштейнов»щитов из декоративной фанеры с обрамлением по
торцам.
В правой части горизонтальной панели установки размещает-
ся потенциометр Р355(7).
В левой части установки имеется подъемная полка (13) фик-
сирующаяся в горизонтальном положении, предназначенная для
увеличения площади рабочего места.
При использовании установки в комплекте с поверочной ус-
тановкой переменного тока для соединения с частью переменного
тока имеются зажимы, расположенные на панели (22), смонтиро-
ванной внутри установки.
На правой боковой стенке установки расположены штепсель-
ные гнезда (II)для подключения питания установки к сети и
внешнему стабилизатору напряжения (25), зажим " *=• ” для
подключения к внешнему контуру заземления, окна для ввода
кабеля усилителя потенциометра (8) и для прохода соедини -
тельных проводов к панели (20).
- 21 -
6. ПОРЯДОК УСТАНОВКИ
6.1. Установку желательно поместить в термостатирован-
ном помещении с температурой +20-°С. Скорость изменения темпе-
ратуры воздуха в термостатированном помещении не должна
превышать 0,3°С в час.
Не допускается располагать установку вблизи источников
тепла или лучистой энергии* в местах с резкими перепадами тем-
пературы.
Усилитель потенциометра необходимо устанавливать на
кронштейне* закрепленннон на капитальной стене*. в месте сво-
бодном от вибрации.
6.2. Монтаж (см.рис.6.7.8, )
a/после доставки установки в рабочее помещение выдержать
её в помещении не менее 12 ч
б/снять задние щиты (23) ;
в/отвинтить болты* крепящие установку к раме при помощи
металлических накладок* приподнимая установку* снять задние
накладки поворачивая их вниз и внутрь* поднять установку за
трубы и боковые щиты и вынуть раму из под установки* опустить
установку. Поднимать и опускать установку должны не менее
восьми человек. Ручки на боковых щитах не предназначены для
подъема установки* а служат только для перемещения установки
на собственных колесах;
г/ выбрать место для установки и для'усилителя потенцио-
метра (см.п.6.1); закрепить кронштейн* установить усилитель
на кронштейне, вставить кабель (8) усилителя в окно;
д/ поставить на стол установки БИ потенциометра Р355 и
блок выходного прибора (БВП), снять яожки и подставки, вста-
вить и закрепить БВП в окно лицевой панели (поз. 5).
XXXWXWXwaaxx X X
Рис. 9. Терм<.
остат
- 22 -
Подключить жгут к клеммам БИ, а также кабели от ВВП и
усилителя.
Вставить БИ в окно стола и закрепить его винтами.
е/снять крышку ванны (18), вынуть из ванны лист пороплас-
та; проверить и закрепить (при необходимости) монтаж на образ-
цовых катушках электрического сопротивления; подсоединить от-
соединенный конец от нормального элемента (в случае отдельной
транспортировки нормального элемента вставить его в гнездо и
подсоединить к схеме).
Залить в ванну при помощи шланга 25 литров сухого чис-
того конденсаторного масла, удовлетворяющего требованиям
ГОСТ 5775—68 или трансформаторного масла, удовлетворяющего
требованиям ГОСТ 982-68; закрепить крышку (18) болтами.После
заливки масла—отмыть шланг бензином, просушить его на воздухе;
ж/установить усилители Ф356 (16) на полках внутри корпу-
са установки и подключить их шнурами питания к розеткам с над-
писями "220v".
з/установить полку (19.);
и/установить на полку делитель напряжения Р356 (20) и
шунт Р357 (21),произвести их подсоединение к схеме соответст-
вующими жгутами;
к/соединить кабелями делитель напряжения Р356 и шунт
многопредельный Р357 с соответствующими им усилителями Ф356;
л/разрезать перемычку на терморегуляторе. (см.Рис.10)
Рис.10
- 23 -
м/установить и зафиксировать задние щиты ( 23 );
н/эафиксировать в горизонтальном положении откидную пол-
ку (13), снять стенку (12); установить на направляюцие ящик
с батареями Q5),затянуть винты с гайками (14),для создания
надежного электрического контакта;
о/подключить к зажимам ”±БАП»П±БВ" наконечники жгута;
п/соединить зажим " " (на правом щите установки) с
контуром заземления;
p/подключить шнур питания к колодке питания "220V СЕТЬ";
с/подключить шнур питания к колодке "220 V СТАБИЛИЗАТОР?
а наконечники к выходу стабилизатора С-0,75;
т/подключить наконечники шнура питания стабилизатора
С-0,75 к входу.
у/освободите амортизационные пружины компрессора ХА,
убрав из под него деревянную планку.
7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Зажим " == " установки должен быть надежно соединен с
заземляющим контуром.Качество соединения и качество заземляю-
щего контура должны проверяться после каждого перемещения ус-
тановки и периодически в соответствии с правилами технической
эксплуатации и безопасного обслуживания электроустановок про-
мышленных предприятий.
При присоединении поверяемых приборов к установке необхо-
димо пользоваться проводниками, прилагаемыми к установке или
другими,но имеющими качественную изоляцию и наконечники с изо-
ляторами,пред охраняющими от прикосновения к токоведущим частям
Необходимо помнить, что корпус установки соединен с минусом
питания высоковольтного выпрямителя (П136М ) и при прикоснове-
нии к токоведущим частям схемы (зажимы " ? " на установке и
зажимы на поверяемом приборе) оператор окажется ПОД ВЫСОКИМ
НАПРЯЖЕНИЕМ (бблее 600 В ).
Наиболее внимательным и осторожным нужно быть при повер-
ке вольтметров и ваттметров с пределами измерения по напряже-
нию более 40В.
Подключение (отключение) приборов, изменение предела из-
мерения надо производить после установки левого переключателя
стабилизатора напряжения из положения " РАБОТА" в положение
"ВКЛ".
- 24 -
При смене масла в термостатированной ванне, а также при
открытой ванне, при мытье шланга для слива масла,необходимо
соблюдать правила противопожарной безопасности.
8. ПОДГОТОВКА К РАБОТЕ
8.1. Установить ручки управления установки в исходное по-
ложение:
а/тумблеры "СЕТЬ" на стабилизаторе'тока П138 ; "СЕТЬ",
"ТЕРМОСТАТ", "ТЕРМОРЕГУЛИРОВАНИЕ Р356 Р357"- выключены;
"ТЕМПЕРАТУРА В ТЕРМОСТАТЕ" - "К=1";
б/переключатель "ПИТАНИЕ ЦЕПИ ТОКА" установить в положе-
ние "ОТКЛ";
в/переключатели "ПОЛЯРНОСТЬ" - "ПРЯМАЯ";
г/указатели прибора МЗЗЗК установить на красных отметках
икала;
д/все ручки блока регулирования тока и напряжения в поло-
жение против часовой стрелки до упора;
е/переключатель стабилизатора напряжения П136 - в поло-
жение "ОТКЛ";
ж/переключатель "НОРМАЛЬНЫЙ ЭЛЕМЕНТ" «- в положение
"ОТКЛ";
э/переключатель "ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ"- в положение
"ОТКЛ";
и/переключатель "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" в положение
"ВНЕШНЕЕ".
8.2. Произвести следующие подключения:
а/заземлить установку;
б/включить вилку шнура питания усилителя потенциометра в
сеть переменного тока напряжением 220В,50 Гц,достаточная
стабильность нуля усилителя потенциометра достигается через
30 минут после включения его питания;
в/включить вилки шнуров питания установки и стабилизато-
ра С-0,75 в сеть 220 В , 50 Гц;]
г/включить термостат, для чего необходимо включить тумб-
леры "СЕТЬ" и "ТЕРМОСТАТ".
- 25 -
При температура в термостате+19,4°С или +20,6°С(отсчет
по прибору МЗЗЗК) переключатель "Температуре в термостате"
поставить в положение "К=ОДП. Темпера тура масла в термостате
достигает своего номинального значения(+20+0,15)°С после пер-
вого вхождения стрелки прибора в сектор, ограниченный красны-
ми отметками шкалы.Температура образцовых катушек электричес-
кого сопротивления и нормального элемента достигает этого зна
чения несколько позже (примерно через 30 мин. )•
ПРИМЕЧАНИЕ,При измерениях невысокой точности не обязательно
включать тумблер "ТЕРМОСТАТ".В этом случае темпе-
ратура в термостате не регулируется, и масло не
перемешивается, а при изменении температуры возни-
кает дополнительная (положительная по знаку) пог-
решность равная 0,2 -t 0,3°С.
9. ПОРЯДОК РАБОТЫ
Прежде чем приступить к работе с установкой, необходимо
изучить настоящее руководство, описания технические и инст-
рукции по эксплуатации потенциометра Р355,делителя напряжения
Р356,шунта многопредельного Р357,описания и правила пользова-
ния стабилизатором напряжения постоянного тока П136 и стаби-
лизатором тока П138»
При этом следует иметь в виду, что регулировку выходного
параметра стабилизаторов напряжения и тока следует произво-
дить реостатами выносного блока регулировки,располагаемого
на горизонтальной панели установки.
Поверку электроизмерительных приборов и измерение элек-
трического сопротивления, тока, напряжения, следует произво-
дить пользуясь методикой изложенной в описании потенциометра
Р355.Указания о подключениях и положениях переключателей на
установке изложены в ОСНОВНЫХ ПРАВИЛАХ ПОЛЬЗОВАНИЯ УСТАНОВ-
КОЙ, указанных в таблице в приложении 3 настоящего руководст-
ва.
9.1. Дополнительные указания.
Т.При поверке милливольтметров с пределами измерения
меньше 0,5 мВ необходимо:
- 26 -
а/замкнутъ перемычкой зажимы " п;
б/выбрать нужное значение образцовой катушки электричес-
кого сопротивления по формуле:
Rn=0,001 £/0м]
где А и С принятые в инструкции по эксплуатации потенциомет-
ра Р355 обозначения:
А - цена деления поверяемого прибора;
С - число кратное А, устанавливаемое переключателем
"Цена деления " потенциометра.
Возникающая в этом случае дополнительная погрешность из-
мерения, вызываемая шунтированием образцового сопротивления
поверяемым прибором и влиянием сопротивлений монтажных и сое-
динительных проводников определяется формулой:
100_______аз у
- Z
O,001+Zn 7
где: сопротивление монтажных проводников [Q]
Z - внутреннее сопротивление поверяемого мил-
ливольтметра Ом
2 .Измерение сопротивлений и определение цены деления
производится по методике, изложенной в разделах II.6 и II.7
( пп.11.6.7,11.7.1-11.7.14),технического описания и инструкции
по эксплуатации потенциометра Р355.Роль переключателя "ПП"вы-
полняет переключатель установки "К ПОТЕНЦИОМЕТРУ",положение
"Вл/j, (ДН)" , которого соответствует положению "1" переключа-
теля ”Пм,а положение "U х"-положению "2".
З .При пользовании расширенными пределами регулирования
стабилизатора напряжения (0,75 - 0,03) В следует иметь ввиду,
что ток в нагрузке не должен превышать 200 мА
4 .При пользовании расширенными пределами регулирования
стабилизатора тока (0,3-0,015)А, в случае низкоомной нагруз-
ки необходимо к зажимам ” J ВНЕШНЕЕ подключить магазин
сопротивлений, доводя падение напряжения на нагрузке до 5*6В
5. При питании от стабилизатора напряжения П136М в цепи
тока переключение полярности (на пределах от 7,5 до 600 В)
производить после установки левого переключателя стабилиза-
тора из положения РАБОТА в положение "Вклп,
- 27 -
10. УКАЗАНИЯ ПО ПОВЕРКЕ
10.I. Операции поверки.
При проведении поверки должны быть выполнены
указанные в табл.З.
Табл
Наименование операции :Номера :0бязателв
:пунктов :ведения о
:техничес:при
•саоЯ°“-Рв“0ВТв
I.Внешний осмотр ж опробование ЮЛ .2 10.4.3. да
2.Проверка наличия электричес- кой связи между металлическими частями установки I0.4.4.I Да
3.Измерение сопротивления изо- ляции 10.4.4.2 да
4.Проверка электрической проч- ности изоляции 10.4.4.3 да
5.Проверка работы схемы рогули рования и измерения температу- ры 10.4.5 да
6.Проверка сопротивления цепи тока 10.4.9. да***
7.Проверка защиты делителя нап ряжения 10.4.7 да
8.Проверка автокомпенсатора по-
тенциометра Р355 10.4.II да
9.Поверка потенциометра Р355,де 10.4.12
лителя напряжения Р356 и шунта 10.4.13
Р357 10.4.14 да
10.Определение погрешности из- мерения на установке 10.4.15. да
- 28 -
Примечания: I. Знак ” ♦ " означает, что проверка прово-
дится при вводе установки в эксплуатацию после длительного
хранения.
2. Знак п означает, что проверка прово-
дится один раз в год.
3. Знак "*** ” означает, что проверка про-
водится после ремонта стабилизаторов.
4. Знак "**** ”, что проверка проводится
раз в полгода.
10.2 . Средства поверки
При поверке должны использоваться следующие средства по-
верки:
- омметр переносной, класса точности 1,5 или 2,5 предел
измерения не более 500 МОм;
- тераомметр класса точности 2,5, с пределом измерения
не менее 10^40м, напряжение питания 100-150 В;
- ртутный термометр с ценой деления 0,01°С, имеющий поп-
равку в точке 20°С;
- вольтметр постоянного тока класса 0,5 с пределом изме-
рения 1,5 В, потребление не более 3 мА;
- вольтметр постоянного тока класса 1,5 с пределом изме-
рения 5-10 В;
- магазин сопротивления с допустимой номинальной мощно-
стью на I ступень не менее 0,25 Вт, с регулируемым сопротив-
лением от I до 100 Ом;
- миллиамперметр постоянного тока класса 0,2 или 0,5
(с учетом поправок);
- набор образцовых мер (измерительные катушки сопротив-
ления) сопротивлением 0,1; 0,01; 0,001; I; 10; 100; 1000 и
100000 Ом класса точности 0,01;
- магазин сопротивления с регулируемым сопротивлением от
100 до 10000 Ом;
- потенциометр кл.0,001 с верхним пределом измерения
2,12111 В;
- катушки электрического сопротивления измерительные
кл.0,01, аттестованные по I разряду;
- 29 -
- установка для проварки электрической прочности изоля-
ции мощности не менее 0,25кВА на стороне высокого напряжения;
- образцовый делитель напряжения Р356.
10.3 . Условия поверки и подготовка к поверке.
При проведении поверки установки должны соблюдаться сле-
дующие условия:
- температура окружающего воздуха Ь +2,5°С, где £ -темпе-
ратура (от 15 до 30°С),при которой подстроены приборы Р355,
Р356,Р357,причем £ +2,5°С не должна быть ниже 15 и выше эо0/?»
относительная влажность до 80J&;
- напряжение питания 220*2,2 В, частота 50 * 0,5 Гц.
Перед поверкой установки произведите подготовку ее, сог-
ласно разделу настоящего технического описания.
10.4 . Проведение поверки.
10.4.1 . При проведении поверки должны быть выполнены
следующие операции:
- внешний осмотр;
- опробование;
- определение метрологических параметров.
10.4.2 . При проведении внешнего осмотра должно быть ус-
тановлено соответствие установки требованиям комплектности,
( в соответствии с паспортом) и маркировки в части наличия
четких надписей и обозначений зажимов и органов управлений.
10.4.3 . При опробовании должна быть проверена работоспо-
собность, легкость хода и четкость фиксации всех переключате-
лей органов управления и регулировки.
10.4.4 . Перед определением метрологических параметров
необходимо проверить наличие электрической связи между метал-
лическими частями установки, сопротивление и электрическую
прочность изоляции.
I0.4.4.I . Все монтажные панели блоков, кроме блока защи-
ты делителя от перегрузок, должны быть надежно электрически
соединены между собой и с заземляющим зажимом. Наличие элект-
рической связи проверяется омметром & пределом измерения не
более 500 Ом.
10.4.4.2 . Измерение сопротивлении изоляции цепей установ-
ки производится между отдельными участками схемы в соответст-
вии с табл.4 и должно быть не менее величин, указанных в
- 30 -
таблице. Измерение производить тераомметром с пределом изме-
рения не менее Ом при напряжении 100 - 150 В.
Отсчет показаний производится через одну минуту после
того, как приложено напряжение.
Сопротивления изоляции нормируются для следующих условий:
а/ потенциометр Р355, делитель напряжения Р356 и шунт
многопредельный с усилителями Ф356, стабилизаторы тока и нап-
ряжения полностью отключены от схемы установки;
б/ батареи и нормальный элемент подключены к схеме ” ми-
нусовыми” концами; образцовые катушки электрического сопро-
тивления, за исключением 0,001 Ом, подключены общим токовым
концом, образцовая катушка электрического сопротивления
0,001 Ом подключена двумя токовыми концами;
в/ перемычки между зажимами "+I" и "-I" ("ВНЕШНЕЕ Ю/ "),
"СХЕМА" и " " сняты;
г/ выключатель " НОРМАЛЬНЫЙ ЭЛЕМЕНТ " в положении "ВКЛ";
д/ замкнуты между собой попарно " минусовые"и "плюсовые"
наконечники жгутов для подключения выходов стабилизаторов
тока и напряжения;
е/ и; прения по п.п. 8 и 9 производить при всех положе-
ниях переключателя " К ПОТЕНЦИОМЕТРУ" , а в положении
" Rv , V ( ДН ) " по п. 9 при всех положениях переключателя
" ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ";
ж/ измерения по п. 18 производить в положении "ПРЯМАЯ"
переключателя " ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР ", а по п. 19 -
производить в положении " ОБРАТНАЯ " , при этом зажимы
” ± rnv ” замкнуты перемычкой.
- 31 -
Таблица 4.
№.№.:Участки схемы, между которыми измеряется :Сопротивление
п.п.:сопротивление:изоляции (Ом)
: I.участок : 2 участок
I. Схема постоянного тока Корпус 5.I0I0 I06
2. Схема переменного тока -И-
3. Схема .постоянного тока Схема перемен- ного тока 5.IO10
4. Наконечник выводов к зажимам потенциометра Наконечник выво- дов к зажимам
потенциометра IO1!
5. _ н _ « n « п i нэ" =+1=+| 1 е 1 IO11
6. Наконечник выводов в зажимам потенциометра "♦НЭ". Наконечники вы- водов к зажимам потенциометра "+Х"; "+ДН". IO11
7. Наконечник вывода в за- жиму потенциометра "+НЭ" наконечник выво- да к зажиму по тенциометра " i
•ЧРНЭ" IO11
8. Наконечник вывода к за- жиму потенциометра "+ДН" Наконечник выво- да к зажиму по- тенциометра «-ДН» 10^
9. - " - - " - " +Х" - " - " -X " IO11
10. Наконечник выводов в за- Наконечник выво-
жимам потенциометра"*!’1 дов к зажимам по тенциометра "*ДН" IO11
И. Зажим "+1 ВНЕШНЕЕ Rи " Зажим "- I ВНЕШ- НЕЕ Цй " IO11
12. Зажим ”+ mv п Зажим "- mV " IO11
- 32 -
Продолжение таблицы 4
№ № : Участки схемы, между которыми измеряется :Сопротивле-
п.п.: сопротивление ние изоляции Ом
: 1 участок * . z участок
13. Наконечник "-ДН" Наконечник 10:1 I012
14. 10:1 -”- 100:1 I012
15. 100:1 -"- 1000:1 I012
16. 1000:1 -”- 10000:1 I013
17. Зажим "+ 1 ВНЕШНЕЕ R й " Корпус I011
13. Зажим "+ I ВНЕШНЕЕ Ей" Зажим "+ V " I011
19. _п _ _ п _ Зажим "+ " I011
10.4Л.3.Проверку электрической прочности изоляции произво-
дить между схемой постоянного тока и корпусом; изоляция, при
этом, должна выдерживать в течение I мин, действие испыта-
тельного напряжения 2 кВ ,а изоляция между электрической схе-
мой переменного тока и корпусом - действие испытательного нап-
ряжения I кВ практически синусоидальной формы частоты 50Гц.
Электрическая прочность изоляции должна проверяться на уста-
новке модностью не менее 0,25кВА на стороне высокого напря-
жения.
Испытательное напряжение прикладывается между:
a/цепью переменного тока ( замкнутые между собой контак-
ты колодок питания " ^220 V сеть” и " — 220 V СТАБИЛИЗАТОР"
контакты и токоподвода разъемов " I " и " 1 " блока терморе-
гулирования) ;
б/цепью постоянного тока (замкнутые между собой зажимы
для подключения поверяемых приборов и внемнего R ri ;зажимы
I ", • и ", » их* v ; наконечники выводов
для подключения потенциометра, кроме вывода " ";
"минусовые" зажимы батарей "Б^" и "Бр", на блоке питания по-
тенциометра);
в/корпусом (зажим " " на боковом ците установки)
- 33 -
При испытаниях нормальный элемент, потенциометр, делитель
напряжения, шунт многопредельный и стабилизатор тока должны
быть отключены от схемы установки.
Перемычка между зажимами "СХЕМА" и " ~ " должна быть
снята; все тумблеры и выключатели на установке должны быть
поставлены в положение ”ВКЛ".
Появление короны и шума при испытаниях не являются приз-
наками неудовлетворительности изоляции.
Возрастание напряжения от 0 до 2 кВ ,а также уменьшение
до 0 должно продолжаться 5 ♦ 10 с.
10.4.5 .Проверка работы схемы регулирования и измерения тем-
пературы должна производиться не реже одного раза в год.
Для проверки и настройки схемы регулирования и измерения
температуры необходим ртутный термометр с ценой деления
0,01 °C «имеющий поправку в точке+20°СЛри снятой крынке термос-
тата термометр устанавливается между нормальным элементом и
катушкой образцового сопротивления 0,0010м , не касаясь их.
Для сведения к минимуму погрешности из-за различной инер-
ционности термометра и датчиков скорость изменения температуры
масла не должна превышать 0,01°С в минуту.Это достигается от-
ключением регулятора.При этом температура в термостате изме-
няется медленно.
Для отключения терморегулятора необходимо установить ука-
затели МЗЗЗК на отметки "-6" и "+6".Установку указателей произ
водить в установившемся режиме термостата, т.е. через 30 мин,
после первого вхождения стрелки в красный сектор при положении
"К=0,1" переключателя "ТЕМПЕРАТУРА В ТЕРМОСТАТЕ".
При температуре масла равной +20°С(с учетом поправки тер-
мометра) стрелка прибора МЗЗЗК должна устанавливаться на нуле-
вой отметке шкалы.
Если стрелка не устанавливаете? на нуль, то необходимо
произвести настройку, начиная с контроля напряжения питания
моста.
- 34 -
Контроль напряжения питания моста производится путем из-
мерения этого напряжения потенциометром Р355.Для этого необхо-
димо подключить делитель напряжения Р356 к токоподводам 164
и 166, расположенным на контактной панели термостата.
При напряжении питаюцей сети равном 220 В напряжение пи-
тания моста должно быть равным 38,46+0,08 В. При необходимо-
сти подстройка этого напряжения осуществляется переменным ре-
зистором К После подстройки необходимо зафиксировать его
ось стопорной гайкой.
Если после этого при температуре масла равной +20°С ст-
релка прибора МЗЗЗК не устанавливается нулевую отметку
шкалы, необходимо произвести подстройку на нуль прибора МЗЗЗК
переменными резисторами В93 и с последующим фиксирова-
нием их осей стопорными гайками.Окончательно правильность
настройки на нуль необходимо проверить дважды: при подходе
стрелки к нулю слева и справа.
Разность температур между двумя точками в зоне термоста-
тирования определяется в установившемся режиме термостата при
помощи двух термометров с ценой деления 0,01°C,имеющих поп-
равку в точке +20°С.
При определении разности температур первый термометр
постоянно находится в точке "О" (см.рис.II), а второй после-
довательно располагается в точках I, 2, 3 и 4.
Рис.II.Схема размещения контрольных термометров в
зоне термостатирования.
- 35 -
Измерение температуры производить после минутного пребы-
вания второго термометра в контролируемой точке.
Скорость снижения (подъема) температуры масла в термос-
тате определяется по показаниям прибора, измеряющего темпе-
ратуру в термостате и измерению времени, в течение которого
температура масла меняется на 2,0°С
Исходная разность температур между температурой масла и
температурой воздуха в помещении» где производятся испы -
тания, должны быть не менее 6°С.
Для получения исходной разности температур пользоваться
нагревателем (холодильником) установки путем соответствующе-
го смещения установочных указателей прибора МЗЗЗК.
10.4.6 . Проверка влияния включения (выключения) элемен-
тов автоматического регулирования температуры в термостате
производится путем измерения отброса указателя выходного при-
бора потенциометра в момент включения или выключения нагрева-
телей или холодильного агрегата при проведении контроля рабо-
чего тока потенциометра, измерения напряжения и тока при пи-
тании от стабилизаторов напряжения и тока. Максимальное не-
стандартное отклонение (отброс) стрелки выходного прибора
потенциометра при контроле рабочего тока не должно превышать
значения, соответствующего измерению рабочего тока на
0,0001%, а при всех других измерениях не должно превышать
значений, определяемых нестабильностью источников питания.
V 10.4.7. Проверка защиты делителя напряжения от перегруз-
ки производится путем измерения напряжения, при котором
происходит снятие напряжения с делителя напряжения и срабаты-
вание предупреждающей сигнализации. Величину напряжения конт-
ролировать по вольтметру стабилизатора напряжения в соответст-
вии с табл. 2.
В момент срабатывания возможно зуммерение исполнитель-
ных .реле 3 р; 4 р.
10.4.8 .Проверку изменения величины рабочего тока
потенциометра при повороте переключателя "ПОЛЯРНОСТЬ ОБРАЗ-
ЦОВЫХ МЕР" производить путем измерения рабочего тока по вы-
ходному прибору потенциометре в положении "ОБРАТНАЯ", пред-
варительно точно отрегулированного и измеренного в поло-
56 -
жении "ПРЯМАЯ". Отклонение указателя выходного прибора не
должно превышать одного деления при положении переключателя
чувствительности "ПГ6".
10.4.9 . Контроль сопротивления цепи тока производить
путем вычисления сопротивления по результатам измерения нап-
ряжения на выходных зажимах стабилизатора тока при токе в це-
пи установки 30 А.
Измерения производить при закороченных зажимах mV
и переключателях, установленных в следующие положения:
а.) переключатель "ПИТАНИЕ ЦЕПИ ТОКА" - "ОТ П138";
б) переключатель "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" - "0,001Л";
в) переключатели "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР" - и "ПОЛЯР-
НОСТЬ ПОВЕРЯЕМОГО ПРИБОРА" - "ПРЯМАЯ" или "ОБРАТНАЯ".
Величина напряжения контролируется вольтметром класса
0,5 с пределом измерения 1,5 В и собственным потреблением не
более 3 мА, величина тока контролируется амперметром стабили-
затора тока. Значение вычесленного сопротивления цепи не
должно превышать 0,035 Ом.,
ЮЛ.Ю.Измеренйе термоконтактной э.д.с. Ет и максималь-
ной вариации термоконтактной э.д.с. (д Ет) производить во
всех потенциальных цепях образцовых катушек электрического
сопротивления, в цепях выхода шунта многопредельного и дели-
теля напряжения, в измерительных цепях nU&* и " mV ".
Термоконтактная э.д.с. измеряется при разнице +7°С
между температурой масла в термостате и температурой возду-
ха в помещении.
Перед измерением необходимо поджать попарно под один
зажим потенциальные проводники, на каждой образцовой катуш-
ке и поджать под один зажим проводники, идущие к выходу де-
лителя напряжения, выходу шунта многопредельного, а также
замкнуть попарно медной проволокой зажимы установки
*% "tnV” и ”U - внешнее Вм "
К измерению термоконтактной э.д.с. необходимо присту-
пать не ранее чем через 15 мин после выполнения указанных вы-
ше подключений.
Измерение термоконтактной э.д.с. производится авт оком—
- 37 -
пенсатором потенциометра Р355 при двух положениях переклю-
чателя "НАПРАВЛЕНИЕ ТОКА" потенциометра.
При измерении термоконтактной э.д.с. в потенциальных
цепях образцовых катушек, на выходе шунта многопредельного
и делителя напряжения, в цепях зажимов пЦ х", "£/* " и "тИ"
руководствоваться табл. 4а.
Таблица 4 а
Контролируемая цепь ! Положение переключателей
! !Потенциомет- !pa
! установки
!к потен- ! "образцовые ["направление
!циометру •сопротивления ^тока” » - - -
Потенциальные цепи ! | I0“3 + IO5 ! 1
образцовых катушек । -fy,V (АН). i j внешнее 1 i
Выход многопредель- i i
• i ।
ного шунта i j шунт i
Выход делителя нап- 4 т -! 1,П
j mV (ДН). 1
ряжения 1 !
Цепь зажимов Чм* " ! U х ! __L ! i
Цепь зажимов " I Z/x {произвольно ! !
Цепь зажимов J mV ! ! i i
В цепях установки, идущих от зажимов "£/х" и "mV",
производить дополнительное измерение термоконтактной э.д.с
руководствуясь табл. 4 б.
- 38 -
Таблица 4 б
Положение переключателей
Контролируемая цепь т ’Установки {Потенциометра
’("к потен- циометру" ’"полярность ’."направление !поверяемого (тока" |прибора" ’
Цепь зажимов ”Ц " ’ U х 1 т * ’ [прямая обрату !ная г
Цепь зажимов "^1/” • /77 И ! 1 1 (прямая ! (обратная |
Величина термоконтактной э.д.с. определяется по формуле:
Ег 1О6'’н*в
где п - отсчет по лимбу переключателя чувствительности по-
тенциометра;
df,cQ_ показания выходного прибора потенциометра с учетом
знака.
Отсчет значений Лj и<^£ производить через 10-20 с после
коммутации переключателя "Направление тока".
Интервалы между двумя последовательными измерениями
термоконтактной э.д.с. должны быть не менее I мин.
Вариации ТерМОКОНТаКТНОЙ Э.Д.С. ~Еттсп)
в измерительных цепях установки определяется как максималь-
ная разность между любыми #5 6 последовательными измерениями
-термоконтактной э.д.с.
Для получения необходимой разности температур включить
нагреватели иди холодильный агрегат соответствующим смещением
указателей прибора МЗЗЗК .
Максимальное значение термоконтактной э.д.с.*(Еттах j
не должно превышать I мкВ.
Максимальная вариация термоконтактной э.д.с. (аЕт) не
должна превышать ОД мкВ.
\/ 10.4.II. Поверка автокомпенсатора потенциометра Р355
производится согласно инструкции по эксплуатации на прибор
Р355. Для удобства сборки схемы следует использовать схему
- 39 -
установки:
а) подключить к зажимам "+I - внешнее Bv " милиампер-
метр постоянного тока класса 0,2 или класса 0,5 (с учетом
поправок);
б) подключить к зажимал nimVn токовые зажимы необходи-
мого образцового сопротивления, потенциальные зажимы через
регулируемое сопротивление подключить к зажимам "X" потен-
циометра, для чего предварительно отключить выводы установ-
ки, идущие к зажимам "X";
в) переключатель "ПИТАНИЕ ЦЕПИ ТОКА" установить в поло-
жение "0Т-П136";
г) изменения направления тока в образцовом сопротивле-
нии производить переключателем "ПОЛЯРНОСТЬ ПОВЕРЯЕМОГО ПРИ-
БОРА"
Образцовое сопротивление соответствует обозначению и^и
регулируемое сопротивление - обозначению переключатель
"ПОЛЯРНОСТЬ ПОВЕРЯЕМОГО ПРИБОРА" - обозначению" $2псхемы в
инструкции по эксплуатации потенциометра Р355.
\ 10.4.12. Поверка потенциометра Р355 производится сог-
ласно методики в инструкции по эксплуатации потенциометра
Р355.
lzI0.4.I3. Поверка делителя напряжения Р356 производится
согласно методики в инструкции по эксплуатации делителя нап-
ряжения Р356.
10.4.14. Поверка шунта многопредельного Р357 производит-
ся согласно методике в инструкции по эксплуатации шунта мно
гопредельного Р357.
\/ 10.4.15. Определение погрешностей измерения на установке
производить:
а) путем измерения на установке сопротивления образцо-
вых катушек электрического сопротивления класса 0,01 номи-
нальными значениями 0,001; I и 100000 Ом, помещенных в мае-
лянный термостат с температурой масла 20±0,15°С и находящих-
ся там не менее I ч до начала измерений.
Токовые зажимы, образцовой катушки подключить к зажимам
"±1 - ВНЕШНЕЕ Ял/ " установки, а потенциальные к зажимам
" +£/х".ПРи этом зажимы "mV»' замкнуть перемычкой. Измерения
производить с учетом действительного значения сопротивления
при двух направлениях тока, руководствуясь данными табл. 5,
- 40 -
Таблица 5
Иэме-: ряе-: мое : соп-: ро -: тив-: ле- : ние, о Ом : , Положение переключателей : : Установки потенциометра : Величи Напряжение, :Ре - :При на соп-:соответст- :ко- :ме-
;об- : ;раз-: ;Ц0- : ;вое : :соп-: :ро- : ;ТИВ-: ;ле -: ;ние,: : Ом : питание цепи то- ка цена: деле-: ния,: мВ : ото-: чет : по : измен ри- : толь: ным : дека»: дам,: дел ; чув-: стви-: тель: но- : ;сть : рихвд-О ления,: соот -: ветст-: вующая: 0,001%: от из-: меряв-: мого, : Ом : • OJAI щи и них — □ жид- • ча рвшности :дув-:нив 0.001% г мне : :в дв-:“р®й- :лени-:*°лы: "ях "на ’ в :шкалы;2^7: :выход:£“™: н°го :8”°: :прибо:₽ах : :ра •: L_
ю“3 Ю“3 от П138 од 100 10“7 МО"8 I-I0'7 0,125 I5A
I I от П136 I 240 ю"6 ыо’5 гл’Ю"5 0,3 7,5В *
I05 ю5 от П136 5 300 I0*7 I 15- КГ6 - 7,5Вм*
Примечание: Для уменьшения нестабильности источника пита-
ния рекомендуется увеличить напряжение на
входе стабилизатора, для чего последователь-
но с измеряемым сопротивлением включить об-
разцовую катушку 30 Ом.
** Для измерения необходимо включить шунт
автокомпенсатора /кнопка К10/ и определить
цену деления выходного прибора при рекомендо-
ванном положении чувствительности автокомпен-
сатора.
Погрешность измерения на установке представляет собой
разность между действительным значением измеряемого сопротив-
ления и результатом полученным при измерении его на установ-
ке.
Измерение сопротивления производится согласно техническо-
му описанию и инструкции по эксплуатации потенциометра Р355
с учетом рекомендаций табл.5.
Обработка результатов измерений производится в следующей
последовательности:
- вычисляют разность между действительными значениями
сопротивлений измеряемого и принятого эа образцовое /R/v и
Rx / в омах и с помощью табл.5 пересчитывают в процентах к
- 41 -
номинальному значению;
- принимая эа опорное сопротивление меньше по номинально-
му значению (By или Вх ), измеряют большее по номинально-
му значению сопротивление и разность пересчитывают в процен-
тах с помощью табл.5;
- разность в процентах, полученная при первом и втором
измерениях и будет погрешностью измерения сопротивления на
установке, которая должна быть не более:
0,004 + Д ), %
где л - относительная нестабильность источника тока
/напряжения/;
где а Уст » Ucm - нестабильность стабилизатора тока
и напряжения /см.табл.1/;
3&nfCtc7n - пределы регулирования стабилизато-
ра тока, напряжения, при которых
определены a^cm, a Ucm ;
б/ путем измерения тока ЗА, используя для этой цели шунт
многопредельный Р357 на пределе ЗА.
Для контроля измеряемого тока использовать образцовую ка-
тушку электрического сопротивления класса 0,01 с номинальным
значением 0,01 Ом с учетом ее действительного значения и на-
ходящуюся в масляном термостате с температурой 20+0,15°С не
менее I ч до начала измерений.
Токовые зажимы образцовой катушки подключить к зажимам
"+I - ВНЕШНЕЕ Bv " установки, а потенциальные к зажимам
"+ С/х ". При этом зажимы " mV " замкнуть перемычкой.
Измерения производить при двух направлениях тока.
Смену направления тока осуществлять переключателями "ПОЛЯР -
КОСТЬ ОБРАЗЦОВЫХ МЕР". Переключатели: "ОБРАЗЦОВЫЕ СОПРОТИВЛЕ-
НИЯ" в положении "ШУНТ"; "МНОГОПРЕДЕЛЬНЫЙ ШУНТ" в положении
"ЗА"; "ПИТАНИЕ ЦЕПИ ТОКА" в положении "ОТ П138".
Рекомендуемые режимы работы при измерении тока приведены
в табл.6.
- 42 -
Таблица 6
Измеряемый объект : Положение пе- :реключателя к • ПОТЕНЦИОМЕТР- : РУ" Цена деле- :Положение пе ния потенци:реключателя ометра, мВ :чувствитель- ности потен- : циометра
Образцовая катушка электрического соп ротивления - 0,01 Оы Шунт Р357 LL эс I '/ (ДН) 0,1 ю-7
Допустимая погрешность при измерении тока не должна пре-
вышать
8^ ( 0,007 + Д ), %
в) путем измерения на установке напряжения до 600 В,
используя встроенный в установку делитель напряжения Р356.
Для контроля напряжения пользоваться делителем напряже-
ния Р356, специально подстроенным с точностью не ниже
0,002%.
При этом вход образцового делителя напряжения подклю -
чить к зажимам установки ”+U ”, а выход к - "+1/х", перек-
лючатель "питание цепи тока" поставить в положение "ОТЕЛ",
снять перемычку "+I - Внешнее Rv ".
- 43 -
При положении " t/x” переключателя ПК ПОТЕНЦИОМЕТРУ”
установить указатель выходного прибора потенциометра на нуль
Затем поставить переключатель "К ПОТЕНЦИОМЕТРУ” в поло-
жение " V (ДН)” и произвести отсчет отклонения указателя вы-
ходного прибора потенциометра.
При измерениях необходимо учесть ТКЭДС в цепях выходов
делителей напряжения. Для определения ТКЭДС необходимо
отключить схему установки от выходных зажимов стабилизато-
ра напряжения. Рекомендуемые режимы при измерении напряже-
ний приведены в табл.7.
Таблица 7
Измеряемое напряжение, Коэффициенты деления дели- телей Цена деле- ния потен- циометра, мВ :Псложение :Напряжение :переключа:на потенцио- :теля чув-:метре,соответ :ствитель-:ствующее пог- :ности по-грешности гтенциомет: 0,001$, spa : В .
3 10 : I I кг6 3 • Ю"6
9 100 : I 0,3 I0-7 9 10“7
90 1000 : I 0,3 10“7 9 • IO’7
600 10000 : I 0,2 I0’7 6 • Ю"7
Допустимая погрешность при измерении напряжения не долж-
на превышать. £<( 0,007 А ), %
10.5. Оформление результатов
Положительные результаты поверки должны быть оформлены путем
клеймения соответствующих средств измерения /потенциометра,
делителя напряжения, шунта/ и отметки в формуляре установки.
II . РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ УСТАНОВКИ
II.I. Смазку электродвигателей воздушного вентилятора и
масляной мешалки производить не реже одного-двух раз в год.
Доступ к электродвигателям осуществляется согласно "РЕКОМЕН-
ДАЦИЯМ ПО ЧАСТИЧНОЙ РАЗБОРКЕ УСТАНОВКИ".
II.2. Смена масла в термостате производится при уменьшен
нии объемного сопротивления масла до Ю^Омсм/Ориентировоч-
ный срок эксплуатации масла без замены - 0,5 года/.
- 44 -
II.3. Рычажный переключатель "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР"
через каждые 1000 ходов проверять согласно методике пункт
Ю.4.8.Если изменение токов превышает допустимую величину,необ-
ходимо произвести промывку и чистку -контактных поверхностей
бензином (ГОСТ 8505-57).После промывки и чистки контактные
поверхности просушить и смазать тонким слоем смазки ЦИАТИМ-201
(ГОСТ 6267- 74).
Для снятия переключателя необходимо снять ручки с обеих
переключателей "полярность" (вывернуть из осей винты); освобо-
дить и снять разъемы жгута: отвинтить 4 винта, крепящие па-
нель переключателей к монтажной панели; выдвинуть переключа-
тель на себя.
II.4. Рычажным переключателям "ПИТАНИЕ ЦЕПИ ТОКА","ШУНТ
МНОГОПРЕДЕЛЬНЫЙ", "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" периодически
(примерно через 5000 ходов) производить промывку и чистку кон-
тактных поверхностей бензином с последующей сушкой и нанесе-
нием тонкого слоя смазки ЦИАТИМ-201.
Для доступа к контактным поверхностям переключателей со
стороны монтажа необходимо открутить крепежные винты крышек
переключателей и снять их на себя.
Доступ к контактным поверхностям переключателей со сторо-
ны ручек управления возможен при частичной разборке блоков
управления и терморегулятора.
Для доступа к переключателям "ШУНТ МНОГОПРЕДЕЛЬНЫЙ" и
"ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" снять ручки переключателей блока
коммутации; отвернуть крепежные винты лицевой панели блока
коммутации и разворачивая лицевую панель на себя вверх обес-
печить доступ к крышкам переключателей; ослабив крепежные
винты крышек и, поворачивая их по часовой стрелке снимать на
себя.
- 45 -
Для доступа к переключателю "ПИТАНИЕ ЦЕПИ ТОКА" снять
шасси терморегулятора, прибор МЗЗЗК (см.п.12.4 настоящей ин-
струкции), ручки переключателей блока, отвернуть гайки крепле-
ния тумблеров, гайки крепления держателей предохранителей и
сигнальных фонариков, отпаять сигнальные фонарики от концов
жгута,отвернуть крепежные винты блока и придерживая блок на
месте, развернуть лицевую панель на себя вверх, закрепить
блок для дальнейшей работы; ослабить крепежные винты крышки и
повернув её по часовой стрелке снять на себя.
12 .РЕКОМЕНДАЦИИ ПО ЧАСТИЧНОЙ РАЗБОРКЕ УСТАНОВКИ
12.I. Демонтаж масляной мешалки.
а/ снять воздуховод (поз.24 на рис,7), для чего отвер-
нуть крепящие его винты;
б/снять воздуховод (поз.8 на рис.9 ; дальше в тексте под-
разделов 12.1, 12.2 и 12.3 номера позиций приведены согласно
рис. 9);
в/снять крышку (6);
г/вывернуть винты (18) и освободить трубку конденсатора
(19) холодильного агрегата от скоб (16), в результате конден-
сатор отклонится на некоторый угол от вертикали;
д/снять вертикальную (15),а затем горизонтальную (17) па-
нели, для чего отвернуть крепящие их винты;
е/отпаять от монтажной колодки (12) проводники, идущие
к двигателю Дм (7);
ж/снять пружину (9), удерживающую прокладку (II);
з/приподнять левый край прокладки (II) и отвернуть винт
(4), который крепив крышку (5);
и/отвернуть вйнты (10) и, движением вверх, осторожно
(чтобы не повредить датчики /3/ и сопротивления /2/ ) вынуть
масляную мешалку из термостата.
12.2. Демонтаж воздушного вентилятора
a/выполнить работы по пунктам 12.I. а,г,д;
б/освободить крепление жгута и отпаять от монтажной ко-
лодки проводники жгута, идущие к двигателю Дв (25);
в/вывернуть винты (23), крепящие кронштейн (24);
- 46 -
г/вывернуть винты (22>-, крепящие воздушный вентилятор,
осторожно отвести на себя левую часть холодильного агрегата и,
движением вправо, выдвинуть вентилятор до выхода крыльчатки
(26) из термостата;
12>3.Демонтаж термостата и холодильного агрегата,
a/выполнить работы по пунктам 12.I. а,г,д;
б/слить масло из ванны при помощи шланга;
в/отпаять монтаж на контактной панели термостата,отпаять
жгут (во всех точках) от схемы термостата; снять пусковое ре-
ле (стоящее на левой части компрессора);
г/освободить нижний козырек корпуса установки, для чего
отвернуть 4 винта, внизу установки, по концам козырька и от-
клонить последний (при необходимости ослабить крепление скоб
козырька к трубе корпуса установки);
д/отвернуть 4 болта, крепящие термостат к трубе корпуса
установки;
е/вынуть термостат наружу;
ж/выполнить работы по пунктам 12.2 в,г.
з/отвернуть винты (14),крепящие пластины(13), на которых
укреплен испаритель (30);
и/вывернуть винты, крепящие кронштейн(20);
к/двигая осторожно холодильный агрегат вправо, вынуть
испаритель из термостата.
ПРИМЕЧАНИЕ:при выполнении указанных работ нельзя деформировать
трубки холодильного агрегата.
12.4,Разборка терморегулятора
a/освободить разъемы "1" и "П";
б/освободить шасси терморегулятора сзади установки, для
чего открутить 4 гайки;
в/снять шасси;
г/отсоединить от клемм прибора МЗЗЗК монтажный жгут;
д/клеммы измерителя (•'—" и без обозначения) закоротить
медной проволокой;
е/освободить от крепежных скоб прибор МЗЗЗК и вынуть с
лицевой стороны установки.
- 47 -
12,5.Демонтаж источников питания
•>
Чтобы снять стабилизатор напряжения постоянного тока
П136 и блок управления стабилизатора тока П138 необходимо
освободить от подключений сзади установки,отвернуть винты со
стороны лицевой панели и вынуть на себя. Чтобы снять блок пи-
тания стабилизатора тока Ш38 необходимо поднять левую полку
установки,снять стенки тумбы,освободить от подключений отвер-
нуть крепежные винты, вынуть блок на себя.
13. И31ЕРЕНИЕ ПАРАМЕТРОВ,РЕГУЛИРОВАНИЕ
И НАСТРОЙКА
Измерение параметров, регулирование и настройка установ-
ки производится одновременно о ее поверкой (см.раздел 10).
14. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 8
ft № : Неисправность i Д и Вероятная причина : Методы устранения •
I. Вход в режим термостата о начальной температуры мае ла до 20°С идет со сно - ростью менее 2,5°0 в час. Не вращается крыльчатка воздушного вентилятора.Об- рыв в цепи питания двигате- ля Дв или неисправность двигателя Дв. Проверить цепь питания двигате- ля Дв.Проверить исправность . двигателя Дв,
2. Масло в ванне не перемени вается Не вращается крыльчатка нас ляной мешалки.Обрыв в цепи питания двигателя Дм или неисправность двигателя Дм. Проверить цепь питания двигате- ля Дм.Проверить исправность двигателя Дм.
3. При включенных тумблерах ’’сеть” и "термостат",ст- релка прибора МЗЗЗК нахо- дится в нулевом положении; лампа "термостат" и "сеть не горят. Перегорел предохранитель блока терморегулятора. Сменить предохранитель внутри установки на шасси блока тер- морегулятора.
4. Невозможно установить стрелку прибора МЗЗЗК в рабочей части шкалы под- стройкой резисторами Р93и Нарушены цепи измерительно- го моста,находящиеся в тер- мостате и в блоке терморе- гулятора . Разъединить разъемы на блоке терморегулятора и проверить цепи измерительного моста в блоке терморегулятора и в
Продолжение табл» 8
№ № : Неисправность
₽94 при температуре мас-
ла 20+0,75°С.
5. Стрелка прибора МЗЗЗК же-
риодически уходит влево,
дальше 0,12°С.
♦
6. Стрелка Ьрибора МЗЗЗК
уходит вправо,невозвраща-
ясь
7. Измерение неустойчивое
Вероятная причина : Методы устранения
Не работают нагреватели в
термостате.Неисправна кон-
тактная система терморегуля
тора:
а/ внутри прибора;
б/ в блоке терморегулятора
Не работает холодильный аг-
регат .Неисправная контакт-
ная система терморегулято-
ра:
а/ внутри прибора;
б/ в блоке терморегулятора
Переменный контакт в цепи
источник-измеряемый объект.
Переменный контакт в цепях
подключения потенциометра
или в измерительных цепях
установки.
Неисправен потенциометр
термостате.
Снять крышку термостата,снять
нагреватели,устранить неисправ
ность.Отремонтировать прибор и
проверить цепи реле IP (вход-
ные и выходные).
Отремонтировать приборпрове-
рить цепи реле 2Р (входные и
выходные).
Поджать зажимы в цепи стабили-
затор-образцовое сопротивление
(в термостате)-делитель напря-
жения-шунт-выходные зажимы на
установке - измеряемый объект.
Поджать зажимы в целях подклю-
чения потенциометра,проверить
контакты в измерительных це-
Продолжение табл. 8
№ № : ; Неисправность : : Вероятная причина : Методы устранения
8. Невозможно установить Неисправен источник (стаби- пях установки и на переключа- телях.Проверить исправность потенциометра. Устранить неисправность
9. стрелку выходного прибо- ра потенциометра в необ- ходимом положении при вращении ручек регулято- ра выходной величины ста- билизатора тока или ста- билизатора напряжения. Стрелка выходного прибо- лизатор тока или стабилиза- тор напряжения). Неисправен регулятор. Отсутствие надежного.зазем- Проверить наличие электричес-
ра потенциометра откло- няется при касании рукой установки в положении переключателя чувствителз ности автокомпеноатора I0"6 » IO”8. ления блоков или установки в целом. кой связи металлических токо- ведущих частей установки с зажимом " ”.
- 51 -
15.ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
15.1. Установка в транспортной упаковке может транспор-
тироваться железнодорожный и автодорожным транспортом в диа-
пазоне температур от минус 50 до плюс 60°С, относительной
влажности 95% (при температуре 30°С).
15.2. Установки должны храниться в закрытом помещении
при температуре окружающего воздуха от плюс 10 до плюс 40°С
и относительной влажности до 80%.
(ГРУБО.
РЕГУЛИРОВКА ТОКА
РИС.13. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ БЛОКА РЕГУЛИРОВАНИЯ
ТОКА И НАПРЯЖЕНИЯ ( 'БР ).
- 53 -
Приложение I
Данные электрической схемы
Обозна- чение :Оснсв-г : Примеча - ние
Наименование и тип : :ные жданные: Кол-во:
Р355 Потенциометр полуавтомати- ческий Р355 I компл
Р356 Делитель напряжения Р356 I
Р357 Шунт многопредельный Р357 I
Ф356 Усилитель 2
Катушки электрического соп- ротивления измерительные класса 0,01
1Кй P33I Ю5 Ом I
2В N P33I I04 Ом I
ЗРн P33I I03 Ом I
4Ви P33I Ю20м I
5RN P32I 10 Ом I
6Rn P32I Юм I
7Rn P32I Ю-10м I
8Ri4 P3I0 10“2 Ом I
9Rh P3I0 Ю’30м I
I
МЗЗЗК Прибор МЗЗЗК 5-0- I
П136 Стабилизатор напряжения пос- -5 мкА
тоянного тока П136-М I •
HI 38 Стабилизатор постоянного тока П138М I
С-0,75 Стабилизатор напряжения
С-0,75 I
НЭ Нормальный элемент класса 0,005 I
bl Батарея накальная типа "Бакен" 3,6 в 3 соединен, последо- вательное
- 54 -
Продолжение к приложению!
Обозна-: Наименование и тип ; :0снов-:( Кол-: Пойме чэ
чение : :ные :данные: во • нйе
% Батарея накальная
типа "Бакен" 1,2 В I
ХА Холодильный агрегат КС-20 ТУ-КС 120 -220 В I
Ди Электродвигатель АВЕ-042-4 -220 В I 1300 ^Imin
Дв Электродвигатель однофазный, синхронный,гистерезисный Г31А —220 В I 3000
• 4ВА
IP, 2Р Рене РПУ-0-561 24 В 2
SP Реже РКЦ - I I
4Р Реле ПЭ-20 12 В I
КС Стабилитрон полупроводниковый
Д 814Г 4
кс2-кс4 - " - Д 8I4A 3
КС<- - * - КС620А I
BI Диод дао? 4
В2 Д206 4
С1 Конденсатор K50-I2-I60-20 160 В 20икФ I
С2 Конденсатор К50-12-50-100 50В ЮОмкФ I
С3 Конденсатор ЙБГЧ-1-2А-250 - 250 В
-2+10% 2 мкФ I
с4 Конденсатор <БГЧ-1-2А-250-1+10% 250 В
1икФ I
®1 Резистор 0,2901 I
®2 Резистор УМ-0,5-1,2+3% 1,20м I
В3 УМ-0,5-12 + 601 2 С06Д. парал- лельно
®4 Резистор ПЭВР-10-47 Ом +10% 47 01 I
В5 Резистор 3,301 I
- 55 -
Продолжение к приложению.!.
Наименование и тип : :Основ-:Кол- ;Примеча
:ные ; ] данные• 30 ;НИ6
Резистор 1,1 Ом I
-И- 0,550м I
-Я. 0,2 Ом I
-П- 8,16 0м 4 соеди-
нены
парал.
_п_ КИМ (КЛМ) 180 Ом при
+560M0U I наст-
ройке
-Л’- УЛИ-О,I-IOfi +3% Ю0м 4
_П_ ППБ-25-Г13-2,2к я +10% 25 В* I из бло
ка ре-
— И— 220 Я " и 3 г^лир
33 я п 4
БЛП-1-3,9к+1%-Б 3,9к01^ 1 I
ППЗ-П-2,2к+10% 2,2к0м I
проволочное 52500м I
_п_ ППЗ-И-ЗЭ+10% 330м I
_П_ ПП 3-11-220+10% 2200м I
-П_ ППЗ-П-2,2к+10% 2,2к0м I
проволочный 1 5145,5(ta I
-W- II БЛП-0,1-1,2к+1% В 1,2 нОм I
МВСГ-О,25-100-0,1% 100кОм I
-Л_ ШТ-0,125-270 Ом + 10% 2700м I при
наст-
ройке
Резистор МлТ-0,125-390 Ом + 10% 3900м I
Резистор МЛТ-О,125-1к + 10% 1000 Ом I -и-
ШТ-0,5-30ом -10% ЗОом I
п ШТ-О,25-5бом ±10% 56 ом I
Датчик температуры 52500м 2 мед-
ный
Лампа накаливания 6,3В 7
МН 6, 3-0,22 0,22 А
Лампа автомобильная А26 I2B 5
21свеяа
Предохранитель ПМ-5 5А I
Предохранитель ПМ-2 2А I
Предохранитель ПМ-0,25 0,25А I
- 56 -
ПРИЛОЖЕНИЕ 2
Данные трансформатора 1Тр
= 2640 витков, провод ПЭВТЛ-2 0 0,15 ММ
= 1056 _п_ ПЭВТЛ-2 0 0,09 мм
= 58 -Ч- ПЭВТЛ-2 0 0,40 мм
= 342 _п_ ПЭВТЛ-2 0 0,28 мм
Сердечник ШЛ 12 х 25
Данные трансформатора 2Тр
*1 = 935 витков, провод ПЭВ-2 0 0,315 мм
= 722 ПЭВ-2 0 0,224 мм
*3 = 255 -"- -"- ПЭВ-2 0 0,63 мм
Сердечник ШЛ 20x40
Данные трансформатора ЗТр
= 1870 витков, провод ПЭВ-2 0 0,2 мм
W8= 54 -"- ПЭВ-2 0 0,40 мм
Wd= 82 -"- _п_ ПЭВ-2 0 0,40 мм
Сердечник ШЛ 16 х 25
- 57 -
СОДЕРЖАНИЕ
Лист
I. Назначение 5
2. Технические данные з
3. Состав изделия 6
4. Работа установки 7
5. Устройство установки 17
6* Порядок установки 21
7. Указания мер безопасности 23
8. Подготовка к работе 24
9. Порядок работы 25
10. Указания по поверке 27
II. Рекомендации по эксплуатации установки 43
12. Рекомендации по частичной разборке установки 45
13. Измерение параметров,регулирование и
настройка 47
14. Характерные неисправности и методы их
устранения 48
15. Правила хранения и транспортирование 51
16. Приложения:
I. Данные электрической'схемы 53
2. Данные трансформаторов 56
3. Основные правила, пользования
установкой У355 56
